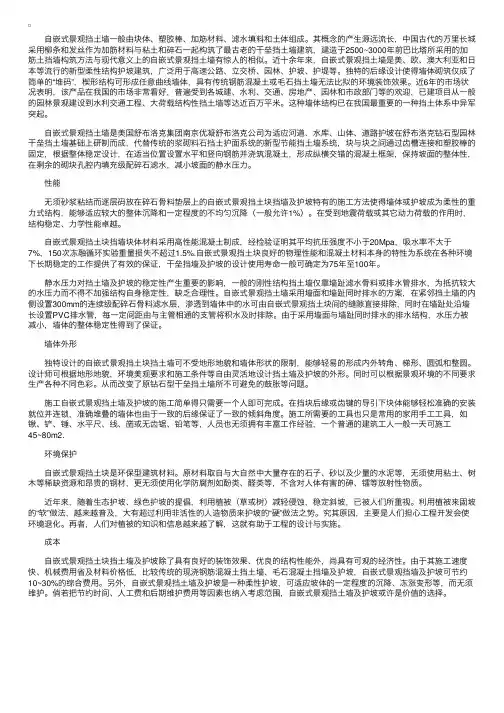

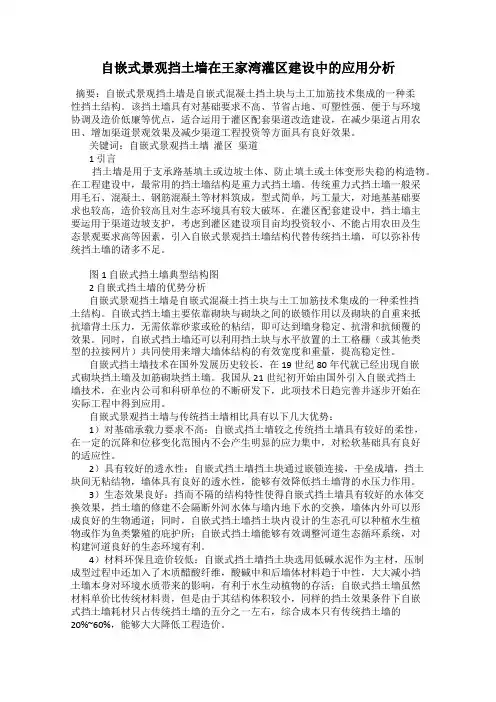

自嵌式景观挡土墙
挡土墙是指支承路基填土或山坡土体、防止填土或土体变形失稳的构造物。
自嵌式景观挡土墙是加筋土挡土结构的一种形式，这种结构是一种新型的拟重力式结构，它主要依靠挡土块块体、反滤土工布包裹、分层铺设土工格栅和填土夯实通过土工格栅和锚固刚连接构成的复合体自重来抵抗动静荷载，达到稳定的作用。
自嵌式景观挡土墙基本概况：
干垒挡土墙是近年来在欧、美和澳大利亚等迅速发展起来并广泛应用的新型柔性结构重力式挡土墙，因其独特的设计、丰富的装饰效果、便捷的施工和良好的结构性能，在现代挡土工程中起到越来越重要的作用。
近十余年来，这种新式柔性结构挡土体系广泛用于园林景观、高速公路、立交桥和护坡、小区水岸等，比传统的混凝土和浆砌块石容易施工，并且美观、耐久。
生态挡土墙系列之自嵌式景观挡土墙自嵌式挡土墙是在干垒挡土墙的基础上开发的另一种结构。这种结构是一种新型的拟重力式结构，它主要依靠挡土块块体、填土通过加筋带连接构成的复合体自重来抵抗动静荷载，达到稳定的作用。
分为自嵌式植生挡土块（鱼巢砖）和景观挡土块，尺寸规格为：400*305*150mm 近十余年来，这种新式柔性结构挡土体系广泛用于园
林景观、高速公路、立交桥和护坡小区水岸等，比传统的混凝土和浆砌块石容易施工，并且美观、耐久。
特点介绍：
（1）施工简便快捷，可重复使用。
（2）柔性结构，对地基的要求低。
（3）占地少，可以设计多层挡墙。
（4）形式多样，造型美观。
（5）适应小规模沉降，结构耐久性好。
（6）与传统挡土墙比较，综合成本低。
园林景观挡土墙 施 工 方 案 编制人： 审核人： **********************项目部 2011年11月28日
目录 一、工程概况： (2) 二、编制依据： (2) 三、主要技术指标： (2) 四、土石方整体初平及景观硬景小品土石方开挖 (3) 五、景观挡土墙施工方法 (3) 六、景观挡墙工程检验批划分 (8) 七、混凝土冬期施工 (8) 八、安全生产管理措施 (8) 附：景观挡墙平面布置图 7份 挡墙选用表及开挖形式 1份 施工进度计划横道图 1份
景观挡土墙施工方案 一、工程概况： 本工程景观挡土墙位于*****************************工程各分区个地块内，挡墙形式按设计挡墙选用表选型，挡墙按每段长度10m分段施工，并留设沉降缝20~30，采用C20商品混凝土浇筑，各区挡墙长度及断面尺寸根据现场开挖后测量确定。 二、编制依据： 1、相关招投标及合同文件； 2、设计单位于2010.09.09提供的《*********************景观施工图》设计编号GS-22； 3、2010年11月25日“图纸及现场施工问题”的会议纪要； 4、国家建筑标准设计图集； 5、《建筑边坡工程施工质量验收规范》（DBJ/T50-100-2010）； 6、《建筑边坡工程技术规范》（GB50330-2002）； 其它适用于本工程的技术标准和规范。 三、主要技术指标： （1）挡墙选型：国家建筑标准设计图集 04J008中《挡土墙》中挡土墙。（2）挡土墙总长度及沉降缝设置：总长按各区挡墙实际测量确定，每隔10m设沉降缝。 （4）挡墙断面：根据挡墙基槽开挖验收合格后的高差选型确定各段断面尺寸。（5）混凝土：C20商品混凝土。 （6）地震设防标准：根据《中国地震峰值加速度区划图A1》及《中国地震反应
1、概述 □本手册为承包商和业主提供自嵌式挡土墙的施工指南。其中说明了自嵌式挡土墙的具体施工步骤，有关说明符合中国国家标准《建筑边坡工程技术规范（GB50300-2002）》。 □自嵌式挡土墙是组合重力式结构，依靠自嵌式自身的重量和其后加筋网片土体重量来达到稳定的目的。此结构无需砂浆施工，依靠块与块之间嵌固作用、墙身重量和加筋土重量来防止滑动和倾覆失稳。 □自嵌式挡土墙是柔性结构，能适应填土较大变形，充分发挥墙、加筋网片，填土的协同作用。由于结构的重量较混凝土和干砌块石轻，对地基承载要求较低。 □自嵌式挡土墙可参照传统的重力式挡土墙或加筋挡土墙进行设计和施工。传统的重力式挡土墙结构可由单行或多行自嵌式组成，墙体的自重必须足以抵抗墙体的滑移和倾覆失稳。由于墙身是由自嵌式自锁形成。墙身的抗剪切能力是确保墙体作为一整体结构承担荷载的重要因素。墙体的抗剪切能力是通过各层块之间传递侧向力来形成。图2所示为不同类型自嵌式传递剪力的不同形式。 □加筋土自嵌式挡土墙用于传统的重力式挡土墙无法满足设计要求的情况，如墙顶坡度较大、有活载或地基土质较差等。在加筋土挡土墙的设计施工中用多层拉接网片按设计的标高和长度在自嵌式景观后一定范围的回填土内分层布置。拉接网片使土体和自嵌式挡土墙成为一整体从而增加了墙体的尺寸和重量。 2、结构的组成 □自嵌式挡土墙设计施工的主要组成部分包括地基土、垫层、自嵌式景观、挡土区、排水骨料和拉接网片（加筋土自嵌式挡土墙）。 □地基土：垫层和加筋土挡土墙以下的土体。 □垫层：由碎石或素混凝土组成，其作用相当于建筑物扩大基础，将自嵌式景观的重量扩散到地基中较大区域从而提高地基承载力。 □自嵌式景观：自嵌式景观是具有特殊形状要求的混凝土制品，其作用是提供结构的稳定重量和花岗岩质的景观。 □挡土区：挡土区位于墙后的加筋区后并应分层压实到90%的压实度；加筋土区的土体需分层压实到93%的压实度。
三种挡土墙的特点分析与比较 传统的护坡主要有浆砌或干砌块石护坡、现浇混凝土护坡、预制混凝土块体护坡等。这些传统的边坡工程,对边坡的处理主要是强调其强度功效，却往往忽视了其对环境的破坏；生态护坡作为岩土工程与环境工程相结合的产物,它兼顾了防护与环境两方面的功效，是一种很有效的护坡、固坡手段。生态护坡设计应与生态过程相协调，尽量使其对环境的破坏影响达到最小。这种协调意味着设计应以尊重物种多样性，减少对资源的剥夺，保持营养和水循环，维持植物生境和动物栖息地的质量，有助于改善人居环境及生态系统的健康为总体原则。 近几年来，随着人们对于园林景观、生态环保、建筑艺术等内容的不断认识与提高，几种新型的生态护坡系统不断发展起来，如生态袋挡墙、格宾挡墙、自嵌式挡墙等，断面型式如图1。下面针对这几种挡墙从不同角度作一比较，以供今后工程的推广应用。
生态袋挡墙断面示意图石笼挡墙断面图 自嵌式挡墙断面图 图1 几种不同型式挡墙断面图
1. 挡墙的结构比较 1）生态袋挡墙。生态袋挡墙是将生态袋单体砌合联结成一个结构稳定的整体护坡结构。由具备特殊功能及特定技术参数要求的结构组件构成，组件主要包括：生态袋、扎口带、缝袋线及满足多向排水功能与强度要求的网肋型联结扣等。 生态袋通过网肋型联结扣单体砌合联结成的整体护坡结构如图，在不加筋的情况下，它实际上是靠其重量来抵挡其后的水土压力的重力式挡墙，虽为柔性结构对软弱地基有一定的适应能力，但因其重量较大在软弱地基上会发生结构上的变形，如图2。在不考虑地基承载力时挡墙初期袋内的土未完全固结，挡墙做完后经过雨水的洗礼袋内的土随时间的积累逐步达到完全固结，即挡墙在竖直方向会产生一定的位移。生态袋的规格一般为630mm×330mm×165mm，材料是无纺布，它本身可透水，袋内装土后时间一长，土会淤堵生态袋，导致水透不出，从而会产生很大的侧向水压，因挡墙是由每个袋子堆积而成，不像刚性重力挡墙可以抵挡较大的侧向压力，水透不出时很容易将挡墙推倒，如图3。
自嵌式植生型挡土墙 施 工 方 案 南京优凝舒布洛克公司
施工方案 1 测量放线及场地清理 对工程部分进行测量, 确定具体工程量; 做好场地的清理工程, 并统计相应的数量、记录备案。 5.2 2 土方开挖 场地清理的同时, 按照工程设计要求, 做好开挖工作。 3 基础 墙体基础周边土层应加以夯实, 达到承载力要求, 方可砌筑墙体砌块。 4 第一层砌块面板及反滤层安装 所有的自嵌式植生块都应按施工图或现场工程师要求的标高和方向进行摆放。自嵌式植生块的摆放同时需符合生产厂家的建议。垒后的墙面与设计要求相比在水平和竖直方向每3m差±3cm。 第一层自嵌块应放置在垫层上, 第一层的后沿必须切割平整。对放好的自嵌块进行沿墙纵向平直度和平面水平度检查。为确保墙体的施工质量, 第一层自嵌块的摆放是非常重要的。施工人员应确保自嵌块与垫层完整接触。按照墙体放线位置逐一的并肩摆放自嵌
块, 可经过拉线进行放线。对于弧形挡土墙, 可根据生产厂家的推荐意见进行摆放。检查自嵌块的沿墙纵向的平直度与平面的水平度, 若需要则进行调整。锚固棒插入一定要对好位置, 如对不好位置应将块体前后左右移动即可插入; 对于墙体内外弧拐角处块体可依据实际情况, 进行切割处理。 该层砌块全部安装好后, 可按下列工序顺序施工: 铺设土工布—填料—压实—铺设土工格栅—铺设土工布—填料—压实—安装上一层面板—填碎石—铺设土工格栅。 砌块中植生孔需填充适合植物生长的土体, 其方形孔及墙后碎石层填充碎石加30%土粒有利于植物生长。 砌块后侧反滤层碎石料的厚度不得小于30cm, 或按照设计图纸的要求, 对墙后排水骨料的正确回填可使墙面排水, 可在排水骨料与其后填土间放置土工布作为防止骨料与土体掺混的措施。块体与块体之间的空隙需填满碎石。 5 具体施工过程 1. 第一层砌块安装完成后即可开始第一层填土施工及压实。 2. 铺设第一层筋带, 在筋带上铺设土工布。 ①加筋材料采用玻璃纤维双向土工格栅, 材料运至现场后, 监理人员应现场确认或取样送有关部门进行检验是否满足设计参数, 若不能满足, 严禁使用。 ②按设计施工图铺设土工格栅加筋, 土工格栅应铺设在1%～
格宾挡墙结合自嵌式挡墙施工工艺 一．工程概况 樟山防护区位于赣江干流左岸、坝址上游42.6km ，属赣江支流文石河流域。区内行政区划分属吉安市吉洲区和吉水县管辖。主要工程项目为樟山堤、燕家坊堤、落虎岭堤和奶奶庙堤四条新堤填筑。本工程采用了的新工艺格宾挡墙结合自嵌式植生态挡墙，位于奶奶庙堤桩号1+960~2+240段处。 二．格宾挡墙及自嵌式植生态挡墙特点 在河道整治工程中，干砌石或混凝土预制块等传统的河道护岸或护坡，由于不透水，阻断了河道内自然生态系统的循环，不宜适应生态治河的理念。由双绞六边形金属网内填充块石或卵石的格宾石笼挡墙具有抗冲刷能力强、自透水性、整体性强、抗风浪性强等特点，并因其属易于生物栖息的多孔隙结构，随着钢丝防腐技术的日新月异，格宾石笼在生态河道建设应用越来越广泛。 自嵌式挡墙抗压强度大、抗冻型好、经济美观、安全可靠，自嵌式挡墙由于不用砂浆，挡而不隔的渗透性可以充分保证河岸与河流之间的水分调解和交换功能，可以有效抑制藻类的生长繁殖，发挥水体自净作用，改善生态平衡，并且自嵌式挡墙的生态孔可以植草种花，所形成的河岸有天然河道边坡特点，有利于生态循环系统的保护。 三．施工工艺 1、材料选型 1．1格宾石笼的选用 格宾由特殊防腐处理的低碳钢丝经机械编织而成的六边形双绞合钢丝网，制成符合要求的工程构件。用于制造格宾的钢丝需厚镀高尔凡（5%铝锌合金+稀土元素）防腐处理，镀层的粘附力要求.当钢丝绕具有2倍钢丝直径的心轴6周时，其不会剥落或开裂。网面抗拉强度50KN/M 符合EN10223-3标准。网面裁剪后末
端与边端钢丝的连接处事整个构件的薄弱环节，应采用专业的翻边机将网面钢丝绕在边端钢丝上≥2.5圈，不能采用手工绞。 普通格宾形式: 1.2、填充石料的选用 格宾石笼内填料容重要求达到18～19KN/m3，填石为MU30以上硬质岩质块石或卵石，粒径以100～250mm为宜。本工程所选用的填充石料选用片石、卵石，经过石料原材检验，选用的石料能够满足设计要求。 1.3土工格栅的选用 拉筋土拉结网片采用特殊特殊聚合付编制而成的土工格栅，要有较高的抗老化、蠕变能力，其强度保持在75~100a。 1.4自嵌式植生挡墙选用 自嵌式植生挡墙为高密度混凝土制品，抗压强度大于15MPa，吸水小于7%，抗冻符合GB/T114-1997标准YD25级要求，质量符合ASTMC90-90标准。锚固帮采用高强度玻璃纤维尼龙合成，抗拉抗剪强度较高,锚固性能要好。 1.5回填土料选用 回填土要求粘粒含量15%~30%，塑性指数10~20，渗透系数不大于1╳
编制依据 1、依据延安煤油气资源综合利用项目西区挡墙施工图纸 2、《工程测量规范》GB5OO26-2007 3、《建筑边坡工程技术规范》GB5O330-2002 4、《建筑机械使用安全技术规程》JGJ33-2001 5、《建筑工程质量验收统一标准》GB50300-2001 6、G B/B411-199 7、GB8923-1997普通混凝土砌块验收标准 7、《建筑地基基础工程施工质量验收规范》GB50202-2002 8、《土工合成材料应用技术规范》GB5029-98 9、《混凝土强度检验评定标准》CB/T 50107-2010 10、《混凝土结构工程施工质量验收规范》GB 50204-2010 11 、《陕西省建筑工程施工质量验收配套表格及使用指南》 二、工程概况 依据设计确定的100 年一遇的防洪标准西区高边坡防护工程级别为 n级，厂区最终回填标高为951.5，自桩顶以上最高回填高度可达52米左右。为了满足厂区稳定性，回填过程中采用加筋碎石土进行回填，碎石土回填大约520000帛左右，铺设土工格栅588996吊，受现场施工条件的限制，普通边坡防护无法满足现场施工要求，而且严重影响施工工期，因此设计边坡防护采用自嵌式挡土墙，面积约15230m2。 本工程G2沟口抗滑桩桩顶高程为899.97，与厂区设计高程951.5高程还差51.53m，目前我部已施工至918标高处，由于自嵌式挡墙的各项原材料进场及进场后需要进行复检准备工作，以及挡墙施工首先进行基础施工会导致土方队的暂时停工，但目前我部土方施工队已投入大量的设备以及人力为了不造成土方队的窝工以及
工作面的相互衔接，我部将继续施工碎石土回填工作至924 标高处，待自嵌式挡墙准备工作完成后直接进行33#-37#以及1#-9#抗滑桩工作面的自嵌式挡墙与碎石土回填工作，G2沟口碎石土回填至924标高处将形成裸露边坡高度达24 米，为了不影响厂区回填工作的衔接，我部将从924标高处实施自嵌式挡土墙与回填工作同步的施工方案，924 标高以下穿插进行。 三、工程结构特征 自嵌式挡土墙是加筋结构也是组合重力式结构，依靠自嵌块自身的结构和其后土工格栅复合土体重量以达到稳定的目的。此结构施工无需砂浆施工，依靠块与块之间嵌固作用、墙身重量和加筋土重量来防止滑动和倾覆失稳，并且自嵌式挡土块属于柔性结构，能适应填土的较大变形，充分发挥墙、土工格栅，填土的协同作用，相对混凝土以及干砌块而言自嵌块重量较轻对基础承载要求较低。 四、施工准备 1 、组织学习和审查图纸，核对平面尺寸及原地面标高，了解工程结构形式、特点和质量要求，明确各个专业工序间的衔接配合，编制施工工艺，并向施工人员层层进行施工技术交底。 2、组织项目管理人员、技术人员及施工人员进场。 3、组织原材料及施工机械、测量仪器进场。 4、对所有投入施工现场的机械及配套设施进行检修，配置试运转，确保运转正常。 5、完成现场文明施工、环境保护、安全宣传等方面布设工作。 6、主要施工机械及人员配备情况如下

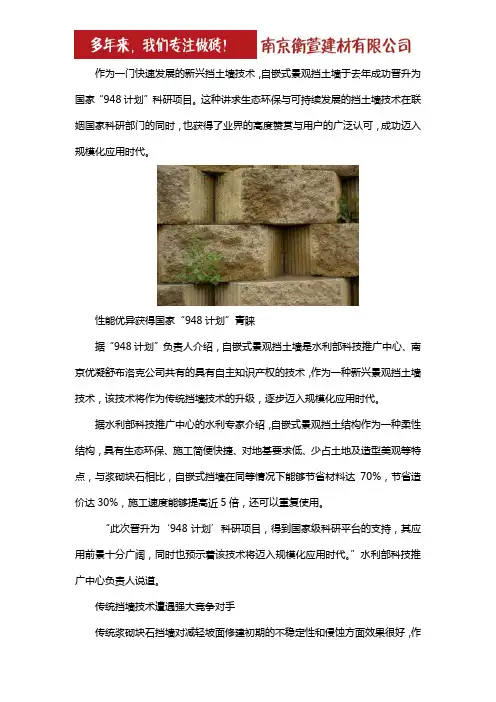

作为一门快速发展的新兴挡土墙技术，自嵌式景观挡土墙于去年成功晋升为国家“948计划”科研项目。这种讲求生态环保与可持续发展的挡土墙技术在联姻国家科研部门的同时，也获得了业界的高度赞赏与用户的广泛认可，成功迈入规模化应用时代。 性能优异获得国家“948计划”青睐 据“948计划”负责人介绍，自嵌式景观挡土墙是水利部科技推广中心、南京优凝舒布洛克公司共有的具有自主知识产权的技术，作为一种新兴景观挡土墙技术，该技术将作为传统挡墙技术的升级，逐步迈入规模化应用时代。 据水利部科技推广中心的水利专家介绍，自嵌式景观挡土结构作为一种柔性结构，具有生态环保、施工简便快捷、对地基要求低、少占土地及造型美观等特点，与浆砌块石相比，自嵌式挡墙在同等情况下能够节省材料达70%，节省造价达30%，施工速度能够提高近5倍，还可以重复使用。 “此次晋升为‘948计划’科研项目，得到国家级科研平台的支持，其应用前景十分广阔，同时也预示着该技术将迈入规模化应用时代。”水利部科技推广中心负责人说道。 传统挡墙技术遭遇强大竞争对手 传统浆砌块石挡墙对减轻坡面修建初期的不稳定性和侵蚀方面效果很好，作
用非常显著。然而随着时间的推移，岩石风化、混凝土老化、钢筋腐蚀、强度降低等问题逐渐显现出来，其效果也越来越差，为此不得不花费大量的资金用于工程后期维护加固。 与之不同的是，自嵌式景观挡土墙的核心材料是一系列的自嵌块，作为一种重力结构，该挡土墙主要依靠自嵌块块体的自重来抵抗动静载荷，达到稳定的作用；同时该挡土墙无须砂浆施工，主要依靠带有后缘的块与块之间嵌锁作用和重量来防止滑动倾覆；在墙体较高、墙顶坡度较大、有活载或地基土质较差等情况下可以通过加筋网片来提高整个墙体的稳定性。 “作为一种柔性结构，自嵌式挡墙最大的特点就是稳定性好，可用于可能产生不均匀沉降的软弱地基，例如用混凝土挡墙须采用桩基时，自嵌式挡墙可不做任何处理，对地基要求低。”朱友群博士介绍说。 自嵌式挡墙的施工只是单纯作业的重复，不需要技术工，也不要支撑，也不必在养护上花费时间，全部作业可在填土一侧进行，可以大大缩短工期。“由于采用了国际领先的生产线，自嵌块可在24小时内就能出厂，大大提高了施工速度。其产品的运输半径可达到1100公里，而传统的浆砌石只有100公里。” 由于自嵌式挡墙采用的是12度角的倾斜面，不用勾缝墙面板自然形成错落有致的规则图案，少占土地，造型美观。再加上多种色彩变化，施工随意性比较大，其景观效果更加突出。 加筋网片作为一种醋酸纤维物质，能够中和混凝土中的碱性物质，提高植被的存活能力，较之传统浆砌石挡土墙的植被存活率，可提高近10倍，有效提高整个墙体的生态质量。 南京衡萱建材有限公司，注册商标“北圩”、“衡萱”。本公司坐落于南京浦
全厂外管管廊跨河大桥山体刷坡施工方案 2016年5月10日 目录
第一章、工程概况 (3) 1.1 工程概述 (3) 1.2 主桥结构形式 (3) 1.3工程地质情况 (3) 1.4工程地貌情况 (3) 第二章、总体施工方案 (3) 2.1 总体平面图 (3) 2.2 施工部署 (5) 2.3 吊车吊装施工方案 (5) 2.4山体刷坡施工方案 (5) 2.5 钢制桥梁施工方案 (6) 2.6 硬防护施工方案 (6) 第三章、安全保证措施 (10) 第四章、施工质量管理和技术保证措施 (12) 第五章、文明施工措施 (14)
第一章工程概况 1.1 工程概述 1.2 主桥结构形式 1.3工程地质情况 根据管廊跨河大桥工程地质勘察报告（补充勘察第14页），0#桥台～1#桥台（K36-K111段）之间的高陡斜坡，虽然整体稳定，但坡体卸荷裂隙发育，受外动力地质作用强烈，已发生落石、小规模崩塌等不良地质作用，该段为抗震危险地段，需进行加固处理方可筑桥。 1.4工程地貌情况 拟建桥址0号桥台到1号桥台西侧(K0-K111段）,微地貌单元属山前斜坡,地面标高介于881.42～952.27m之间，高差70.85m,坡体走向162°，自然坡度约45°，较陡，局部有薄层覆盖层，多基岩出露，坡体上植被以草丛为主，无灌木、乔木分布，坡体下部发育高约10m的陡坎，岩体裸露，坡度近80°～85°。 1.5编制依据 《公路工程地质勘查规范》JTGC20-2011 《建筑边坡工程技术规范》GB50330-2013 《危险性较大的分部分项工程安全管理规程》 DGJ08-2077-2010 《建筑施工安全检查标准》JGJ59-2011 《施工现场临时用电安全技术规范》JGJ46-2005 《建筑施工土石方工程安全技术规范》JGJ180-2009 《建筑边坡工程技术规范》GB50330-2013。 《汽车式起重机出厂检测报告、产品说明书》 《建筑机械使用安全技术规程》 JGJ33-2001 第二章总体施工方案 2.1 总体平面图
自嵌式挡土墙在园林景观工程的应用 发表时间：2017-10-31T15:21:21.523Z 来源：《防护工程》2017年第14期作者：王明旺 [导读] 在海滩与展示广场间构筑起一道古朴又灵动的风景线,成功开展了面向国际的大型沙滩音乐节，形成了威海现代风情滨海风景区。珠海华发建筑设计咨询有限公司 519000 自嵌式挡土墙是加筋土挡土结构的一种形式，它主要依靠挡土块块体砌筑、反滤土工布包裹、分层铺设土工格栅和填土夯实，通过土工格栅和锚固件连接构成的复合体自重来抵抗动静荷载，达到稳定的拟重力式结构，具有独特的设计、丰富的装饰效果、便捷的施工和良好的结构性能，在欧、美和澳大利亚等地广泛应用，我国也在水利工程中首先采用，近年来还广泛试用于高速公路、立交桥护坡、小区水岸和园林景观等工程项目中。例如威海华发九龙湾中心广场某项目园林景观工程运用自嵌式挡土墙，在海滩与展示广场间构筑起一道古朴又灵动的风景线,成功开展了面向国际的大型沙滩音乐节，形成了威海现代风情滨海风景区。 1自嵌式挡土墙结 2自嵌式挡土墙的优点 自嵌式挡土墙与普通的混凝土挡墙、块石挡墙相比，具有形式多样、适应性强、稳定性好、结构耐久、造价低廉等优点。 2.1形式多样。自嵌式挡土块作为高档的新型园林景观材料，为设计师们提供了更为广阔的想象空间，挡土块采用工厂模板生产出来的自嵌块，拥有多达200种不同的色彩可供选择，特殊的造型、不同的尺寸、块体之间上下错缝偏移产生的美感，形成了独一无二的墙面，块体和绿植的搭配使设计自然地融于周围环境从而营造出和谐舒适的景观氛围。 2.2适应性强。自嵌式挡土墙是柔性结构，能适应填土较大的变形，充分发挥墙及加筋网片的协同作用，使结构更扩展，更牢固。同时，由于结构的重量较混凝土和干砌石块轻，对地基承载的要求较低。 2.3稳定性好。自嵌式挡土墙是合重力式结构，依靠自嵌块自身的重量和加筋网片土体重量来达到稳定，此结构不需要砂浆施工，依靠块与块之间嵌固作用、墙身自重和加筋土重量来防止滑动及失稳。 2.4结构耐久。挡土块采用干垒成墙，允许流水浸过或透过挡土墙，能有效降低挡土结构后水压力，能适应小规模沉降，结构更持久耐用。 2.5造价低廉。自嵌式挡土墙因基础尺寸小、材料用量少、可一次性成型、施工时无须表面处理等，省材、省工，工程施工进度也较快，故相比传统的混凝土、块石等挡土墙造价更低。据统计，采用自嵌式挡土墙约可降低工程造价20%左右。 3自嵌式挡土墙施工 3.1施工工序 施工准备→基础处理→混凝土垫层施工→挡土块摆放→土工格栅摆放→回填土及反滤料铺设→其他层挡土块、土工格栅摆放，回填及反滤料铺设（依此类推，至设计高度）→压顶块安装→清场→坡顶防渗层施工 3.2关键控制点 3.2.1施工准备时，应根据设计要求选择合格厂家定制自嵌式挡土块，检验出厂合格证书，材料到达施工现场后要进行现场验收，出具现场验收报告（包括砖块尺寸、颜色、重量等），每批次砖块要委托有资质单位进行抗压强度、接触面摩擦等试验。 3.2.2地基基础处理上，该工程为河砂性基础，按设计开挖至设计高程后，铺设镀锌宾格石笼网并碾压密实；然后浇筑混凝土垫层，用砂卵石混合料填平缝隙后，沿施工轴线浇筑厚度500 mm、宽度1300 mm的C20混凝土基础底板，并按要求设置沉降缝，平整度误差不大于±10 mm。 3.2.3挡土块安装时，第一层自嵌式挡土块安装是关键，为确保自嵌块与垫层紧密联结，在基础浇筑完成，混凝土初凝前立即应将自嵌块嵌入其中，然后按设计要求铺设第一层土工格栅，按设计要求再逐一拼装自嵌块，需边拼装边检查沿墙纵向平直度和各块平面水平度。 3.2.4墙后粘土施工，可采用倒退法施工，每层厚度约15㎝，压实度不小于93%，注意不能破坏土工格栅。 3.2.5反滤料填筑，宜采用卵石混合料，填筑于回填土及挡土块之间，不宜采用碎石料以避免损坏土工格栅。 3.2.6挡土块砌筑时，结合设计要求，砌筑好第一层自嵌式挡土块后进行第二层及以上挡土块施工。采用人工干垒、错缝摆放，下层块
全县重点水利工程建设情况汇报 近年来，在省委、省政府，市委、市政府的正确领导下，在省水利厅、市水利局的精心指导和大力支持下，我县始终坚持以科学发展观为统领，紧紧围绕“科学发展，奋起赶超”的总体要求，以项目建设为抓手，真抓实干，创新发展，大灾大治，全面规划，统筹兼顾，加大投入，率领全县广大干群奋力拼搏，重点水利工程建设进展顺利，主要有省区二期防洪工程第五个单项县附城圩堤改造工程和省五河及区重点圩堤应急防渗处理工程垂直防渗5标附城圩高喷防渗处理项目。两项工程现已全面完工，工程实施具体情况为： 我县附城圩堤除险加固工程在省水利厅的关心和大力支持下，在相关部门的通力配合下，工程总体施工顺利，现主要工程按设计要求已全面完成，工程已进入试运行近两年，特别是在XX年持续高水位考验中，工程效益显著，基本能按设计要求发挥防洪效益。 1、征地拆迁方面 为了能使附城圩堤除险加固工程施工尽快扫尾，县里主要领导亲自多次主持附城圩改造工程指挥部拆迁调度会，督促包干单位上门入户做工作，及时召集
建设、国土、房管、水务、蒲亭镇等相关部门的负责人就该工程剩余几户拆迁工作商定拆迁办法，在县委、县政府的高度重视下，在相关单位通力协助下，该工程拆迁征地全部到位，共拆迁达272户，征地210亩，经统计县财政下拔拆迁征地资金2100多万元，确保了工程能按设计要求全面完成。 2、工程进度方面 我县附城圩堤除险加固工程分为附1、附2和附3共三个工程标段。 附1标工程于XX年11月5日正式投入施工，主要完成的工程项目为：土堤段250米裁弯取直土方填筑、全长437米新开河土方开挖、180米自嵌式景观挡土墙安装、土堤段及防洪墙基础射水造墙防渗处理和新建城北电排站等，主体工程按设计要求完工，完成投资约1100万元。XX年12月29日一期主体工程共17个分部工程全部通过了分部工程验收。 附2标工程于XX年10月初正式投入施工，工程主要建设项目为：土堤加高培坡及护坡护岸工程，朝阳电排站、桂林、渔苗场和附城3座小型提灌站改建工程等，合同总投资695万元。 附3标工程于XX年10月12日签订了施工承包合同，主要工程项目为：堤身土方培坡、宝塔电排站拆

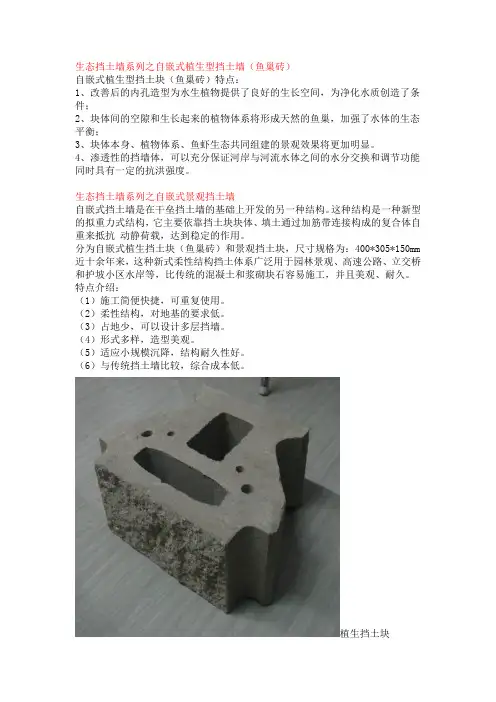

新型挡土墙 1、自嵌式挡土墙 自嵌式挡土墙 产品简介 生态挡土墙系列之自嵌式植生型挡土墙（鱼巢砖） 自嵌式植生型挡土块（鱼巢砖）特点： 1、改善后的内孔造型为水生植物提供了良好的生长空间，为净化水质创造了条件； 2、块体间的空隙和生长起来的植物体系将形成天然的鱼巢，加强了水体的生态平衡； 3、块体本身、植物体系、鱼虾生态共同组建的景观效果将更加明显。 4、渗透性的挡墙体，可以充分保证河岸与河流水体之间的水分交换和调节功能同时具有一定的抗洪强度。 生态挡土墙系列之自嵌式景观挡土墙 自嵌式挡土墙是在干垒挡土墙的基础上开发的另一种结构。这种结构是一种新型的拟重力式结构，它主要依靠挡土块块体、填土通过加筋带连接构成的复合体自重来抵抗动静荷载，达到稳定的作用。 分为自嵌式植生挡土块（鱼巢砖）和景观挡土块，尺寸规格为：400＊305＊150mm 近十余年来，这种新式柔性结构挡土体系广泛用于园林景观、高速公路、立交桥和护坡小区水岸等，比传统的混凝土和浆砌块石容易施工，并且美观、耐久。 特点介绍： （1）施工简便快捷，可重复使用。 （2）柔性结构，对地基的要求低。 （3）占地少，可以设计多层挡墙。 （4）形式多样，造型美观。 （5）适应小规模沉降，结构耐久性好。 （6）与传统挡土墙比较，综合成本低。 公司名称 江苏优凝舒布洛克公司（湖南分公司） 挡土墙系列－干垒式挡土墙
挡土墙系列－干垒式挡土墙 产品简介 品名：挡土墙系列－干垒式挡土墙 品牌：舒布洛克 型号：400＊300＊150 产品简介：干垒式挡土墙 干垒式挡墙与其它类型的挡墙（如浆砌石、混凝土挡墙等）相比，有许多突出的优点和 特点： 1、施工简便、干垒式挡墙的施工只是单独作业的重复，不需要技术工，也不要支撑，也不必在养护上花费时间，全部作业可在填土一侧进行，可以大大的缩短工期。 2、对地基要求低。由于干垒式结构是柔性结构，可用于可能产生不均匀沉降的软弱地基，例如用混凝土挡墙须采用桩基时，干垒式挡墙可不做任何处理。 3、施工限制少，由于挡墙是预制的墙面和拉筋以及填土形成，在狭窄施工现场或严格限制噪音、振动的地方也能建造。 4、拆除简便，拆除时不用圬工凿除，取走填土即可，这对于一些临时构筑物特别方便。 5、少占土地，造形美观。干垒式挡墙墙面为10.6°或12°的倾斜面，不用勾缝墙面板自然形成错落有致的规则图案，又别致又美观。 6、从中国的长城、玛雅的巴比塔取得灵感，采用岩石粗犷的外貌结合自然的风格与和谐的色彩，给您实现梦寐以求的家园设计和更多的想象空间。 产品特征 公司名称 盐城舒布洛克景观建材有限公司 园林挡土墙的景观艺术性 来源:《园林工程》2005年第11期作者:佚名 摘要：挡土墙是防止土坡坍塌，承受侧向压力的构筑物，是园林中常见的一种市政工程。它在园林中被广泛用于房屋地基、堤岸、路堑边坡、桥梁台座、水榭、假山、地下室等建筑工程。
生态护坡的定义 生态护坡，是综合工程力学、土壤学、生态学和植物学等学科的基本知识对斜坡或边坡进行支护，形成由植物或工程和植物组成的综合护坡系统的护坡技术。 开挖边坡形成以后，通过种植植物，利用植物与岩、土体的相互作用(根系锚固作用)对边坡表层进行防护、加固，使之既能满足对边坡表层稳定的要求，又能恢复被破坏的自然生态环境的护坡方式， 是一种有效的护坡、固坡手段。 生态护坡的功能 (1)、护坡功能：植被有深根锚固、浅根加筋的作用; (2)、防止水土流失：能降低坡体孔隙水压力、截留降雨、削弱溅蚀、控制土粒流失; (3) (1))和水文效应( 优点：耐高温干旱, 缺点： b.,优点：1. c. 优点:1.土工格 缺点：当土工格栅裸露时,经太阳暴晒会缩短其使用寿命;部分聚丙烯材料的土工格栅遇火能燃烧。 (3)、生态石笼护坡：石笼网是由高抗腐蚀、高强度、有一定延展性的低碳钢丝包裹上PVC材料后 使用机械编织而成的箱型结构。根据材质外形可分为格宾护坡、雷诺护坡、合金网兜等。 优点：1.具有较强的整体性、透水性、抗冲刷性、生态适宜性;2.应用面广;3.有利于自然植物的生长,使岸坡环境得到改善;4.造价低、经济实惠,运输方便。 缺点：由于该护坡主体以石块填充为主,需要大量的石材,因此在平原地区的适用性不强;在局部互岸破损后需要及时补救,以免内部石材泄露,影响岸坡的稳定性。 (4)、植被型生态混凝土护坡：生态混凝土是一种性能介于普通混凝土和耕植土之间的新型材料,由 多孔混凝土、保水材料、缓释肥料和表层土组成。
优点：1.可为植物生长提供基质;2.抗冲刷性能好;3.护坡孔隙率高,为动物及微生物提供繁殖场所;4. 材料的高透气性在很大程度上保证了被保护土与空气间的湿热交换能力。 缺点:1.降碱处理问题;2.强度及耐久性有待验证;3.可再播种性需进一步验证;4.护岸价格偏高。(5)、生态袋护坡：生态袋是采用专用机械设备,依据特定的生产工艺,把肥料、草种和保水剂按一定 密度定植在可自然降解的无纺布或其他材料上,并经机器的滚压和针刺等工序而形成的产品。 优点:1.稳定性较强;2.具有透水不透土的过滤功能;3.利于生态系统的快速恢复;4.施工简单快捷。缺点：1.易老化,生态袋内植物种子再生问题。2.生态袋孔隙过大袋状物易在水流冲刷下带出袋体, 造成沉降,影响岸坡稳定; (6)、多孔结构护坡：多孔结构护坡是利用多孔砖进行植草的一类护坡,常见的多孔砖有八字砖、六棱护坡网格砖等。这种具有连续贯穿的多孔结构,为动植物提供了良好的生存空间和栖息场所,可在水陆之间进行能量交换,是一种具有"呼吸功能"的护岸。同时,异株植物根系的盘根交织与坡体有机 优点:1.,水 缺点:1. (7),主要情况下, 优点:1. ,施工 缺点:1. 垮塌;2.,且容
自嵌式挡土墙南京优凝舒布洛克公司
1、概述 本施工指南提供给由本公司生产的自嵌式挡土块做成的挡土墙工程施工作参考。其中说明了自嵌式挡土块的具体施工步骤，有关说明符合《公路加筋土施工技术规范》、《建筑边坡工程技术规范》等。本指南仅对按技术规程施工的工程负责。不适用于其它类似产品。 自嵌式挡土墙是加筋结构也是组合重力式结构，依靠自嵌块自身的结构和其后土工格栅复合土体重量来达到稳定的目的。此结构无需砂浆施工，依靠块与块之间嵌固作用、墙身重量和加筋土重量来防止滑动和倾覆失稳。 自嵌式挡土块是柔性结构，能适应填土较大变形，充分发挥墙、土工格栅，填土的协同作用。由于结构的重量较混凝土和干砌块石轻，对地基承载要求较低。 自嵌式挡土墙可参照传统的重力式挡土墙或加筋挡土墙进行设计和施工。传统的重力式挡土墙结构可由单行组成，墙体的自重必须足以抵抗墙体的滑移和倾覆失稳。加筋土自嵌式挡土块用于传统的重力式挡土墙无法满足设计要求的情况，如墙顶坡度较大、有活载或地基土质较差等。在加筋土挡土墙的设计施工中用多层土工格栅按设计的标高和长度在自嵌块后一定范围的回填土内分层布置。土工格栅使土体和自嵌式挡土块成为一整体从而增加了墙体的尺寸和重量，如下图所示。
2、 结构的组成 自嵌式挡土块设计施工的主要组成部分包括地基土、垫层、自嵌块、挡土区、排水骨料、嵌固棒和土工格栅（加筋土自嵌式挡土块），如下图。 地基土：垫层和加筋土挡土墙以下的土体。 垫 层（基础）：由碎石或素混凝土组成，其作用相当于建筑物扩大基础，将自嵌块的重量扩散到地基中较大区域从而提高地基承载力。 自嵌块：自嵌块是具有特殊形状要求的混凝土制品，其作用是提供结构的稳定重量和花岗岩质的景观。 挡土区：挡土区的加筋土区内的土体需分层压实到93%以上的压实度。 排水骨料：是分布在墙后的可自由排水的粒状材料。其作用是排出墙后积水，及时消除墙后水压力。与其相同的材料有时用来作为空心自嵌块的填充料以增加自嵌块的自重和抗剪能力。自嵌式挡土块的施工方法允许水从墙面排出从而协助墙后积水的排放。若排水骨料不能用级配碎石，需要在排水骨料与其土体间设置反滤土工织物，防止土料与排水骨料掺混。 加筋土：加筋土是位于排水骨料后并需分层压实的土体。需按设计要求布置土工格栅作为加筋层，加筋层提高土体的整体性并增加了自嵌块的稳定。 锚固棒：直线时插在块与块之间的小圆孔中，上面一块的前小圆孔与 图4 Wall height 墙高
一、编制依据 1、依据延安煤油气资源综合利用项目西区挡墙施工图纸 2、《工程测量规范》GB5OO26-2007 3、《建筑边坡工程技术规范》GB5O330-2002 4、《建筑机械使用安全技术规程》JGJ33-2001 5、《建筑工程质量验收统一标准》GB50300-2001 6、GB/B411-199 7、GB8923-1997普通混凝土砌块验收标准 7、《建筑地基基础工程施工质量验收规范》GB50202-2002 8、《土工合成材料应用技术规范》GB5029-98 9、《混凝土强度检验评定标准》CB/T 50107-2010 10、《混凝土结构工程施工质量验收规范》GB 50204-2010 11、《陕西省建筑工程施工质量验收配套表格及使用指南》 二、工程概况 依据设计确定的100年一遇的防洪标准西区高边坡防护工程级别为∏级，厂区最终回填标高为951.5，自桩顶以上最高回填高度可达52米左右。为了满足厂区稳定性，回填过程中采用加筋碎石土进行回填，碎石土回填大约520000m3左右，铺设土工格栅588996m2，受现场施工条件的限制，普通边坡防护无法满足现场施工要求，而且严重影响施工工期，因此设计边坡防护采用自嵌式挡土墙，面积约15230m2。 本工程G2沟口抗滑桩桩顶高程为899.97，与厂区设计高程951.5高程还差51.53m，目前我部已施工至918标高处，由于自嵌式挡墙的各项原材料进场及进场后需要进行复检准备工作，以及挡墙施工首先进行基础施工会导致土方队的暂时停工，但目前我部土方施工队已投入大量的设备以
及人力为了不造成土方队的窝工以及工作面的相互衔接，我部将继续施工碎石土回填工作至924标高处，待自嵌式挡墙准备工作完成后直接进行33#-37#以及1#-9#抗滑桩工作面的自嵌式挡墙与碎石土回填工作，G2沟口碎石土回填至924标高处将形成裸露边坡高度达24米，为了不影响厂区回填工作的衔接，我部将从924标高处实施自嵌式挡土墙与回填工作同步的施工方案，924标高以下穿插进行。 三、工程结构特征 自嵌式挡土墙是加筋结构也是组合重力式结构，依靠自嵌块自身的结构和其后土工格栅复合土体重量以达到稳定的目的。此结构施工无需砂浆施工，依靠块与块之间嵌固作用、墙身重量和加筋土重量来防止滑动和倾覆失稳，并且自嵌式挡土块属于柔性结构，能适应填土的较大变形，充分发挥墙、土工格栅，填土的协同作用，相对混凝土以及干砌块而言自嵌块重量较轻对基础承载要求较低。 四、施工准备 1、组织学习和审查图纸，核对平面尺寸及原地面标高，了解工程结构形式、特点和质量要求，明确各个专业工序间的衔接配合，编制施工工艺，并向施工人员层层进行施工技术交底。 2、组织项目管理人员、技术人员及施工人员进场。 3、组织原材料及施工机械、测量仪器进场。 4、对所有投入施工现场的机械及配套设施进行检修，配置试运转，确保运转正常。 5、完成现场文明施工、环境保护、安全宣传等方面布设工作。 6、主要施工机械及人员配备情况如下:
一、编制依据 1.1海淀区老龙口排洪沟治理工程施工图纸。 1.2《水利水电工程单元工程施工质量验收评定标准-地基处理与基础工程》（SL633-2012） 1.3《水利水电工程单元工程施工质量验收评定标准-混凝土工程》（SL632-2012）1.4《水利水电工程施工测量规范》(DL/T5173-2003)； 1.5《水利水电工程单元工程施工质量验收评定标准-土石方工程》（SL631-2012）1.6《水利水电工程单元工程施工质量验收评定标准-提防工程》（ SL634-2012）1.7《水利水电工程单元工程施工质量验收评定标准-地基处理与基础工程》（SL633-2012） 二、工程概况 为保证老龙口排洪沟治理后不再受到污染，在排洪沟左右两岸各新建一条截污管道，沟道平面设计原则上不改变沟道走向，设计沟道中心线与现状沟道中心线基本一致。沟道上口线基本维持现状不变，局部向外拓宽。断面型式采用复式断面，人行步道宽1.5～2m。下游0+944.2~1+154段河道护砌工程采用生态砌块挡土墙，该挡土墙是一种新型的柔性重力式挡土墙结构，依靠块体与加筋带构成复合体，抵抗动静荷载达到稳定作用；砌块是由高强度、低吸水率的混凝土制成，有良好的耐腐蚀性、耐水性和抗冻性。设计自嵌式植生块挡墙高度 3.5m，挡墙顶部采用C20混凝土压顶，压顶宽0.4m，高0.35m，压顶上安装护栏，墙底采用C20混凝土基础，基础高0.3m，宽1.0m。挡墙总长度约320m。 三、施工难点及采取的应对措施 3.1、本工程施工难点：
3.1.1基槽开挖深度大，地下水位高，基槽开挖及挡墙基础施工阶段须不断进行抽排水，以免基槽内存水影响工程质量及施工安全。 3.1.2受场地条件限制，现场无法设置存土场，挡墙基槽开挖出的土方需全部外运。 3.1.3.排洪沟右岸施工材料除桥梁两侧外，均不能直接到达施工地点，须进行二次搬运。 3.1.4工期紧、且临近雨季，为确保施工在雨季来临前全部完成，需采取相应措施进行不间断施工。 3.2、针对以上问题所采取的应对措施 3.2.1现场配备两台大功率柴油发电机、400m铜芯橡胶电缆、8台泥浆泵及足够的水龙带，基槽开挖及挡墙施工期间，在各施工段基槽内适当位置设置集水坑，并安排专人进行24小时不间断抽水，确保各工作面干燥。以保证施工质量，避免安全事故的发生。 3.2.2对于无法留存的土方提前联系最近的弃土场，及时到有关政府管理部门办理好渣土消纳手续，以免施工中由于土方无法外运而影响工程施工活动的正常进行。 3.2.3施工材料无法到达施工部位处，提前向公司提出申请调拨50t吊车两台，专门负责自嵌式砌块的吊运，将材料直接吊送至作业面，防止由于材料不到位耽误正常施工，造成工人窝工甚至延误工期。 3.2.4为了保证全部施工内容在5月30日前完工，合理安排施工组织进行施工，科学运用先进的施工方法和先进机械，做到机械化施工为主，人工为辅的不间断施工作业。有必要时可以开夜班或24小时工作制，现场负责人做好值班工
摘要：传统的护坡工程中,多采用浆砌或干砌块石、现浇或预制混凝土等刚性材料护坡,这类护坡形式可以发挥出城镇河道的行洪、排涝以及水土保持等功效,且具有稳定性好、节省土地等优点。但是,随着社会经济的发展,人们的环保观念也越来越强,逐渐意识到这类护坡形式会对环境带来不良影响，容易引起生态退化。生态护坡不仅具有传统护坡的功能,而且还融入了景观、生态等多方面内容,从而可以实现人与自然的和谐共处。本文在对生态护坡概念分析的基础上,介绍了目前主要的生态型护坡技术,旨在为生态护坡技术的研究提供参考。 1.生态护坡的定义 生态护坡所涉及的范围很广泛．目前国内外对其还没没有明确的定义，绝大多数人认为岸坡上种植植物就是生态护坡,这是一个错误的概念。笔者认为生态不仅仅包括植物，它应是一个系统的含义。生态河道护坡应该包括两方面的含义：首先是护坡。特别是水位变动区的水土保持，其次是生态，这二者的高度统一才是真正的生态边坡。 简而言之，生态护坡，是综合工程力学、土壤学、生态学和植物学等学科的基本知识对斜坡或边坡进行支护，形成由植物或工程和植物组成的综合护坡系统的护坡技术。 开挖边坡形成以后，通过种植植物，利用植物与岩、土体的相互作用(根系锚固作用)对边坡表层进行防护、加固，使之既能满足对边坡表层稳定的要求，又能恢复被破坏的自然生态环境的护坡方式，是一种有效的护坡、固坡手段。 2.生态护坡的内涵 一是河道护坡满足防洪抗冲标准要求，要点是构建能透气、透水、生长植物的生态防护平台。
二是河道护坡满足边坡生态平衡要求，即要建立良性的河坡生态系统，由高大乔木、低矮灌木、花草、鱼巢、水草、动物滩地、迎水边坡、坡脚及近岸水体组成河坡立体生态系统。 生态护坡应是“既满足河道体系的防洪要求，有利于河道系统恢复生态平衡”的系统工程，前一个要素是人对自然的要求，即人为了社会经济的发展和安全改造自然；后一个要素反映了人对自然的尊重，即改造自然但不破坏自然的平衡。二者结合体现了“人与自然和环境协调发展”理念。 3.生态护坡的设计原则 生态护坡系统将植物生长基质固定在袋体内，同时利用植物根系的“ 锚固” 作用而使护坡更稳定和具有抗冲刷能力，同时生态护坡还具有造价低、能美化环境的独特效果，在国外已得到了广泛的应用，在国内也有一些应用。生态护坡设计的基本原则为： 1) 生态边坡必须能够营造一个适合陆生植物、水陆两生植物、水生动植物生长的生命环境； 2) 生态护坡应满足渠道功能和堤防的稳定要求,并降低工程造价： 3) 尽量减少刚性结构,增强护坡在视觉中“ 软效果”，美化工程环境： 4) 进行水文分析,确定水位变幅范围，结合植物调查结果，选择合适的植物： 5) 尽量采用自然的材料,避免二次环境污染： 6) 布置时考虑人们的亲水要求。 生态护坡效果图
施工技术方案申报表 （中建地下[2017]技案11号） 合同名称: 合同编号： 致：贵州思源监理咨询有限公司福泉市鱼梁河羊基堡河段综合治理项目监理部 我方今提交福泉市鱼梁河羊基堡河段综合治理项目的自嵌式景观挡土墙施工方案附：□自嵌式景观挡土墙施工方案 请贵方审批。 承包人：中建地下空间有限公司 福泉市鱼梁河羊基堡河段综合治理项目项目经理部 项目经理： 日期：年月日审批意见： 监理机构：贵州思源监理咨询有限公司福泉市 鱼梁河羊基堡河段综合治理项目监理部 签收人： 日期：年月日审批意见： 建设单位：福泉市水务投资有限责任公司 签收人： 日期：年月日 说明：本表一式3份，由承包人填写，监理机构签收后，承包人1份、监理机构1份、发包人1份
福泉市鱼梁河羊基堡河段综合治理项目 自嵌式景观挡土墙施工方案 编制： 审核： 审批： 中建地下空间有限公司 福泉市鱼梁河羊基堡河段综合治理项目 项目经理部 2017年9月
目录 第一章编制依据 (1) 第二章工程概况 (1) 第三章人员组织及机械、工期安排 (2) 3.1 管理机构 (2) 3.2 人员组织 (2) 3.3 主要机械设备、劳动力配置及材料准备 (2) 第四章施工方法 (3) 4.1 M7.5浆砌挡墙施工 (3) 4.2 舒布洛克砖施工 (7) 第五章质量保证措施 (11) 5.1 质量目标 (11) 5.2 质量保证措施 (11) 5.3 施工过程控制 (12) 5.4 质量保证体系 (12) 第六章安全生产保证措施 (13) 6.1 安全生产目标 (13) 6.2 安全生产保证体系 (13) 6.3 安全管理措施 (14) 6.4 安全措施 (15) 6.5 安全事故应急机构 (15) 6.6 应急救援机构职责 (15) 6.7 事故应急措施 (16) 6.8 安全管理体系图 (16) 第七章文明施工、环境保护措施 (17)
