航空材料
——之发动机涡轮叶片
班级：发动机1102
航空材料与热处理论文
----飞机发动机涡轮叶片
引言
近半个多世纪以来, 航空发动机技术取得了巨大的进步, 军用发动机推重比从初期的2~ 3提高到10甚至20, 这就对材料和制造技术的发展提出了更高的要求。航空发动机涡轮叶(包括涡轮工作叶片和导向叶片)是航空发动机中承受温度载荷最剧烈和工作环境最恶劣的部件之一, 在高温下要承受很大、很复杂的应力, 因而对其材料的要求极为苛刻。自20世纪四十年代以来, 对航空发动机涡轮叶片用材料, 国内外都投入了大量的人力、物力进行研究, 研制出了不同的系列, 满足了航空发动机发展的需求。
关键词：涡轮叶片；防腐与维护；K403合金；热处理；显微组织
一、国外概况
航空发动机涡轮叶片用材料最初普遍采用变形高温合金。随着材料研制技术和加工工艺的发展,铸造高温合金逐渐成为涡轮叶片的候选材料。美国从20世纪50年代后期开始尝试使用铸造高温合金涡轮叶片, 前苏联在60年代中期应用了铸造涡轮叶片, 英国于70年代初采用了铸造涡轮叶片。而航空发动机不断追求高推重比, 使得变形高温合金和铸造高温合金难以满足其越来越高的温度及性能要求, 因而国外自70年代以来纷纷开始研制新型高温合金, 先后研制了定向凝固高温合金、单晶高温合金等具有优异高温性能的新材料; 单晶高温合金已经发展到了第3代。80年代, 又开始研制了陶瓷叶片材料, 在叶片上开始采用防腐、隔热涂层等技术。
二、中国概况
中国高温合金的研制始于1956年。1957年成功研制出第1种涡轮叶片材料GH4033, 但是, 由于当时生产水平较低, 工艺未完善, 航空发动机制造用材料基本上是从前苏联进口的。直至60年代初, 由于中苏关系恶化, 无法从前苏联进口材料, 发动机的生产面临材料短缺。在此情况下, 中国相关部门联合开展技术攻关, 解决了GH4033、GH4037、GH4049等材料的生产质量和工艺问题, 开始书写了研制中国发动机涡轮叶片用变形高温合金的新篇章。在变形高温合金成功研制的基础上, 中国又相继研制了K403、K405、K417、K418 和K423 等一系列等轴晶铸造高温合金, 满足了国内航空发动机生产以铸造代锻造, 使导向叶片和涡轮叶片铸造化的要求, 并在70 年代应用于航空发动机制造。70年代末, 中国开始了定向凝固柱晶高温合金、单晶高温合金、金属间化合物基高温合金等新材料的研制工作, 先后研制成功了DZ4、DZ22、DZ125等定向凝固柱晶高温合金,
DD3、DD4, DD6等单晶高温合金,IC6, IC6A, IC10等金属间化合物基高温合金, 并已应用于中国各型号航空发动机涡轮工作叶片和导向叶片的制造。从表1列出的中国涡轮叶片用主要材料的概况中看出, 航空发动机的发展对涡轮叶片用材料的使用温度提出了越来越高的要求; 中国涡轮叶片用材料也从变形高温合金发展到了单晶高温合金和金属间化合物基高温合金, 其使用温度从700℃提高到了1100℃~1150℃。
表1.. 中国涡轮叶片用主要材料的概况
序号材料牌
号
材料类别用途使用
温度
(℃﹚
开始应
用时间
(年代)
1 GH230
2 变形高温合金工作叶片800 60
2 GH403
3 变形高温合金工作叶片700 60
3 GH4037 变形高温合金工作叶片850 60
4 GH4049 变形高温合金工作叶片900 60
5 GH4220 变形高温合金工作叶片950 80
6 GH710 变形高温合金工作叶片950 80
7 GH738 变形高温合金工作叶片815 70
8 K403 等轴晶铸造高温合金工作叶片、导向叶片900
~1000
70
9 K405 等轴晶铸造高温合金工作叶片950 70
10 K417G 等轴晶铸造高温合金工作叶片、导向叶片900 80
11 K418 等轴晶铸造高温合金工作叶片、导向叶片900 70
12 K423 等轴晶铸造高温合金导向叶片1000 70
13 K441 等轴晶铸造高温合金导向叶片1100 90
14 K4002 等轴晶铸造高温合金工作叶片1000 80
15 K640 等轴晶铸造高温合金导向叶片1000 80
16 DZ4 定向凝固柱晶高温合金工作叶片、导向叶片1000~
1050
80
17 DZ5 定向凝固柱晶高温合金工作叶片、导向叶片1000 80
18 DZ417G 定向凝固柱晶高温合金工作叶片、导向叶片980 90
19 DZ22 定向凝固柱晶高温合金工作叶片、导向叶片1000~
1050
90
20 DZ125 定向凝固柱晶高温合金工作叶片、导向叶片1000~
1050
90 21 DZ125L 定向凝固柱晶高温合金工作叶片、导向叶片1000~90
1050
22 DD3 单晶高温合金工作叶片、导向叶片1040~
1100
90
23 DD4 单晶高温合金工作叶片、导向叶片1000~
1050
90
24 DD6 单晶高温合金工作叶片1100 21世纪
25 IC6(IC6
A) 金属间化合物基高温合
金
导向叶片1150 90
26 IC10 金属间化合物基高温合
金
导向叶片1150 21世纪
三、工作环境及其性能要求
涡轮叶片包括静止的导向叶片和转动的工作叶片。涡轮是在燃烧室后面的一个高温部件，燃烧室排出的高温高压燃气流经流道流过涡轮，所有叶片恰好都是暴露在流道中必须承受约1000°C的高温1Mpa的以上高压燃气的冲刷下正常工作。燃气和空气的混合气体从燃烧室喷出后，气流沿两片导向叶片之间收敛的通道，加大速度，降低压强，膨胀并改变方向，以适当的角度和每秒几百米的速度，冲向涡轮的工作叶片，使工作叶片高速旋转，并通过涡轮轴带动压气机旋转。
涡轮转子叶片在工作中一直处于高温工作状态，因此热疲劳和高温蠕变性能也是涡轮转子叶片的重要失效抗力指标。
四、失效形势
叶片产生失效的主要原因，归纳起来主要包括：热疲劳在内的低循环疲劳。振动引起的高循环疲劳，高温长时间载荷作用下的蠕变变形和蠕变应力断裂，高温燃气冲刷腐蚀和氧化、以及外物损伤等。转子叶片的失效模式随工作条件的不同而有所不同，主要是外物损伤、变形伸长和断裂三种失效形式。
叶片的外物损伤失效主要表现为凹坑、掉块、表层剥落、弯曲变形、裂纹和折断等。其中凹坑、裂纹等损伤往往会成为腐蚀和疲劳断裂的初因。
转子叶片变形伸长失效的直接后果是叶身与机匣相磨，降低发动机的使用可靠性。其主要原因有：材料选用不当或热处理工艺不当使叶片的屈服强度偏低；叶片工作温度过高，是叶片强度降低；或者发动机超转，造成离心力过高。叶片变形失效在实际使用中出现的概率较低。判断叶片是否发生变形伸长的主要依据是检查机匣有无磨损的痕迹或检查叶片是否由于使用温度过高而发生蠕变。
转子叶片出现断裂失效的概率最高，其危害性也最大，往往是一个叶片折断而打坏其他叶片，乃至使整台发动机无法工作而危及飞行安全。除因外物撞击造成叶片瞬时过载断裂外，绝大多数是由于各种原因引起的不同类型的疲劳断裂失效。
叶片疲劳断裂失效主要是因为离心力叠加弯曲应力引起的疲劳断裂、由振动环境引起的颤振，扭转共振、弯曲振动疲劳断裂以及由环境介质以及接触状态引起的高温疲劳、微动疲劳和腐蚀损伤导致的疲劳断裂。但由于叶片工作环境的复杂性，叶片实际的疲劳断裂往往并非上述某一模式。而是多种情况的叠加。
五、涡轮转子叶片结构特点
现代航空发动机多处采用多级轴流式涡轮。涡轮叶片具有气动力翼型型面，为了使燃气系统排出的燃气流竜在整个叶片长度上做等量得功，并保证燃气流以均匀的轴向速度进入排气系统从叶根到叶尖有一个扭角，叶尖处的扭角比叶根处要大。
涡轮转子叶片在涡轮盘上的固定方法十分重要，现代大多数燃气涡轮发动机转子都采用“枞树形”榫齿。这种榫齿精确加工和设计，以保证所有榫齿都能按比例承受载荷。当涡轮静止时，叶片在榫槽内有一定的切向活动量；而当涡轮转动时，离心力将叶根拉紧在盘上。
涡轮叶片材料是保证涡轮性能和可靠性的基础，涡轮叶片早期是用变形高温合金，采用锻造的方法制造。由于发动机设计与精铸技术的发展，发动机涡轮叶片从变形合金发展为铸造合金从实心发展为空心，从多晶发展为单晶，从而大大提高了叶片的耐热性能。由于镍基单晶超合金具有卓越的高温蠕变性能已成为制造航空发动机热端部件的重要材料。
六、涡轮叶片所采用的材料
所选材料是K403,K403合金是一种铸造镍基高温合金。该合金具有较高的高温强度，广泛用于铸造涡喷、涡浆、涡轴和涡扇等系列发动机的导向叶片和工作叶片。γ’相是镍基合金的主要强化相，影响合金的高温性能。K403合金中有较高含量的γ’相形成元
素Al，Ti 等，因而合金组织中γ’相的体积分数较高。
表1 K403镍基合金的化学成分
成
分
C Cr Co W Mo B Al Ti Ce Fe Si Mn Ni
含
量
%
0.1511.2 5.2 5.02 4.200.02 5.62 2.650.070.50.20.1Bal
七、零件热处理工艺
a.铸造毛坯叶片→固溶处理或固溶+时效处理→粗加工→涂渗防护层→精加工。
b.铸造无余量叶片（包括定向结晶或单晶叶片）→真空下（或保护气体）固溶处理或
固溶+时效处理→涂渗防护层→精加工。
K403热处理
合金牌号工序名称
热处理工艺
冷却方式备加热温度℃保温时间
K403固溶处理12104h空冷
K403热处理后的高温性能
试验温度℃σb,MPaδs,%Ψ,%持久
不小于σ，MPa t,h(不小于) 800785 2.0 3.0
75064550
不同固溶温度下K403 合金的显微组织
热处理工艺
σb/MPa σ0.2/MPa
δ5/% ψ/% Hardness,
HRC 1190℃,4h ，AC+900℃,16h ，AC 1060 955 6.0 7.0 42.4 1190℃,4h ，AC+940℃,16h ，AC 1110 930 4.0 5.0 45.2 1190℃,4h ，AC+980℃,16h ，AC
1050
900
7.0
8.5
41.1
表2 不同温度时效后合金的800 ℃拉伸性能和室温硬度
八、材料的腐蚀情况
对于发动机涡轮叶片来说，涡轮叶片的工作环境是在高温下进行的高速旋转，因此，对于高温来说，为了防止高温的腐蚀，我们通常在涡轮叶片上涂上一层隔热图层，已达到高温防腐的目的
九、防护方法 1. 改进工艺
工艺因素对涡轮叶片疲劳强度的影响远大于尺寸因素的影响。先进、合理的工艺流程可以使叶片的疲劳性能稳定、并提高叶片的承载能力。 2. 锻、铸造工艺
为了提高叶片的锻、铸造质量，因此在锻、铸造过程中要注意以下工作参数的选择： （1） 浇注温度的选区应以使型壳得到良好的填充和保证铸件获得最少的疏松为原则 （2） 型壳温度的选择应与浇注温度相配合
（3） 冷却速度。影响叶片蠕变性能的主要因素是铸造条件下的叶片冷却速度。对于高
温的涡轮叶片，应选取高的冷却速度，以改善涡轮叶片的高温性能。
3.机械加工工艺
涡轮叶片的疲劳强度同时取决于机械加工和残余应力的大小，以及叶片的结构复杂性。因此，在机械加工过程中，主要从以下几个方面改进加工工艺。
（1）提高叶片表面光洁度，尽量皮面擦伤和划痕；
（2）使叶片的加工方向与最大主应力方向一致；
（3）在制造过程中，应避免在叶片表面层产生有害的拉伸残余应力。
（4）采取时效处理。
（5）尽可能将叶片按设计流线型加工，确保叶片表面成流线型状态，减小应力集中。
4.表面强化
表面强化是提高涡轮叶片疲劳强度的有效方法之一，目前涡轮叶片常用的表面强化的主要措施有：化学热处理，表面淬火，喷丸处理和表面滚压。这些强化表面层的工艺措施可以提高涡轮叶片的表面硬度，从而减少涡轮叶片的表面损伤，而最主要的还是在涡轮叶片表面形成一层具有压缩残余应力的表面层。涡轮叶片的疲劳损坏是由其表面层所受的拉应力所引起的，表面层的残余压应力可以抵消一部分拉应力，从而使涡轮叶片的疲劳强度得到提高。
5.表面防护
涡轮叶片疲劳破坏一般都是从表面开始，而表面与高温燃气环境接触，这对疲劳强度影响很大。因此，采用合适的表面防护方法，使叶片表面与高温燃气环境隔离可以提高叶片的耐高温疲劳强度。目前涡轮叶片表面防护的主要措施是各种高温涂层。这些高温涂层主要包括扩散涂层、改性铝化物涂层、包覆涂层和热障涂层。
6.合理维护和使用
合理的维护和使用对提高涡轮叶片的疲劳强度也有重要意义。在外场维护的过程中，要严格按照维护手册和飞行条例操作。加强叶片的检测和维护，尽量减小叶片振动和避免出现叶片的共振，防止在叶片内部出现大的交变应力，防止叶片因腐蚀及打伤而加速叶片的振动疲劳损坏。严禁频繁的启动和停车，因为在规定寿命内发动机启动次数越多，叶片抗疲劳性能降低就越多。尽量避免出现高频的载荷波动，防止造成低周疲劳破坏和高低周复合疲劳破坏。
喷气发动机原理简介
分类 涡轮喷气式发动机 完全采用燃气喷气产生推力的喷气发动机是涡轮喷气发动机。这种发动机的推力和油耗都很高。适合于高速飞行。也是最早的喷气发动机。离心式涡轮喷气发动机 使用离心叶轮作为压气机。这种压气机很简单，适合用比较差的材料制作，所以在早期应用很多。但是这种压气机阻力很大，压缩比低，并且发动机直径也很大，所以现在已经不再使用这种压气机。 轴流式涡轮喷气发动机 使用扇叶作为压气机。这样的发动机克服了离心式发动机的缺点，因此具有很高的性能。缺点是制造工艺苛刻。现在的高空高速飞机依然在使用轴流式涡喷发动机。 涡轮风扇发动机 一台涡扇发动机的一级压气机 主条目：涡轮风扇发动机
在轴流式涡喷发动机的一级压气机上安装巨大的进气风扇的发动机。一级压气机风扇因为体积大，除了可以压缩空气外，还能当作螺旋桨使用。 涡轮风扇发动机的燃油效率在跨音速附近比涡轮喷气发动机要高。 涡轮轴发动机 主条目：涡轮轴发动机 涡轮轴发动机类似涡桨发动机，但拥有更大的扭矩，并且他的输出轴和涡轮轴是不平行的(一般是垂直)，输出轴减速器也不在发动机上。所以他更类似于飞机上用的燃气轮机。 涡轴发动机的大扭矩使他经常用于需要带动大螺旋桨的直升机。它的结构和车用燃气轮机区别不大。 涡轮喷气发动机(Turbojet)（简称涡喷发动机）[1]是一种涡轮发动机。特点是完全依赖燃气流产生推力。通常用作高速飞机的动力。油耗比涡轮风扇发动机高。 涡喷发动机分为离心式与轴流式两种，离心式由英国人弗兰克·惠特尔爵士于1930年取得发明专利，但是直到1941年装有这种发动机的
飞机才第一次上天，没有参加第二次世界大战，轴流式诞生在德国，并且作为第一种实用的喷气式战斗机Me-262的动力参加了1944年末的战斗。 相比起离心式涡喷发动机，轴流式具有横截面小，压缩比高的优点，但是需要较高品质的材料——这在1945年左右是不存在的。当今的涡喷发动机均为轴流式。 一个典型的轴流式涡轮喷气发动机图解（浅蓝色箭头为气流流向）图片注释: 1 - 吸入, 2 - 低压压缩, 3 - 高压压缩, 4 - 燃烧, 5 - 排气, 6 - 热区域, 7 - 涡轮机, 8 - 燃烧室, 9 - 冷区域, 10 - 进气口
序号（学号）：20111570 武汉航海职业技术学院 毕业论文 汽车发动机废弃涡轮增压技术的应用与发展 姓名代文华 专业汽车检测与维修 班级2011 汽检（1）班 指导教师谭雅娟 2011年4 月30 日
汽车发动机废气涡轮增压技术的应用与 发展 《摘要》:针对发动机的废气涡轮增压技术的研究意义及研究现状、存在问题及解决措施进行了论述。废气涡轮增压器这一内燃机制造业百年最杰出的作品之一，近20年在车用发动机上越来越多的被采用，甚至CNG汽车，微型汽车和摩托车上也出现了涡轮增压器。汽车采用增压技术后，动力性，经济性不但得到了显著提高而目…排放性能也有所提高，这对消除油价飞涨满足日益严格的排放法规来说是十分重要的。最后，对废气涡轮增压技术进行了展望。 《关键词》:发动机;废气涡粉增压;热负荷;爆震;匹配 Trend and Research of Turbocharged Technology in Gasoline Engines 《Abstract》; It is introduced the meaning and the situation of exhaust 一gas turbocharged technology in gasoline engine, and then impediment and countermeasures are discussed. In the end，prospect of exhaust一gas turbocharged technology in gasoline engine is made. 《Key words》;gasoline engine;turbocharging;thermal load; deflagration; matching

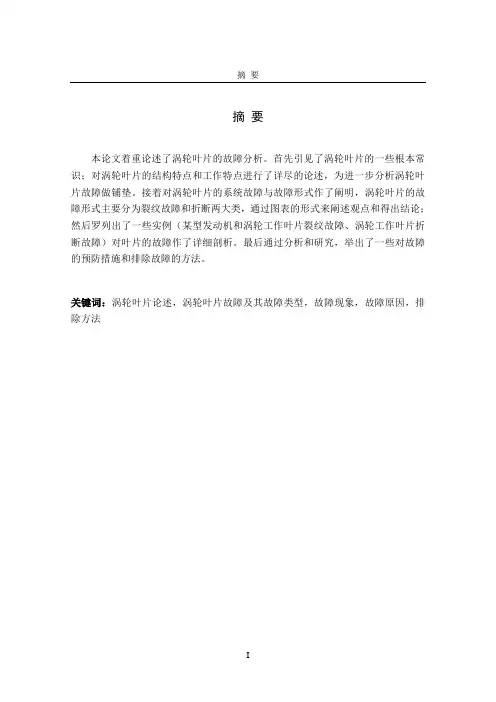

摘要 摘要 本论文着重论述了涡轮叶片的故障分析。首先引见了涡轮叶片的一些根本常识；对涡轮叶片的结构特点和工作特点进行了详尽的论述，为进一步分析涡轮叶片故障做铺垫。接着对涡轮叶片的系统故障与故障形式作了阐明，涡轮叶片的故障形式主要分为裂纹故障和折断两大类，通过图表的形式来阐述观点和得出结论；然后罗列出了一些实例（某型发动机和涡轮工作叶片裂纹故障、涡轮工作叶片折断故障）对叶片的故障作了详细剖析。最后通过分析和研究，举出了一些对故障的预防措施和排除故障的方法。 关键词：涡轮叶片论述，涡轮叶片故障及其故障类型，故障现象，故障原因，排除方法
