一、【软密封闸阀的启闭件是闸板，闸板的运动方向与流体方向相垂直，闸阀只能作全开和全关, 不能作调节和节流。闸板有两个密封面, 最常用的模式闸板阀的两个密封面形成楔形、楔形角随阀门参数而异。
软密封闸阀适用范围：可用于给水、排水、石油、天然气、矿山、电力、食品、医药、船舶等行业的各种管路系统中。说明1. 该阀采用橡胶软密封。内型腔简单光滑，介质流畅稳定，阻力系数是传统闸阀的三分之一。2. 启闭迅速轻巧，操作扭距小，能完全避免传统闸阀因滞留杂物造成关闭不严，甚至损坏内部件情况发生。3. 调换部件材料，适应多种介质。4. 法兰连接尺寸符合GB4216.4—84标准。】
二、【软密封闸阀的注意事项：
1、手轮、手柄及传动机构均不允许作起吊用，并严禁碰撞。
2、双闸板闸阀应垂直安装(即阀杆处于垂直位置，手轮在顶部)。
3、带有旁通阀的闸阀在开启前应先打开旁通阀(以平衡进出口的压差及减小开启力)。
4、带传动机构的闸阀，按产品使用说明书的规定安装。
5、如果软密封闸阀经常开关使用，每月至少润滑一次。】
三、软密封闸阀的使用方法：
1.软密封闸阀操作时的启闭方向，一律应顺时针关闭。
2.为了便于一个人的启闭操作，在管道工压状况下，最大启闭力矩宜为240N-m。
3.由于管网中的气动阀，经常是人工启闭，启闭转数不宜过多，就是大口径阀门亦应在200－600转内。
4.若软密封闸阀埋设较深，操作机构及显示盘离地面距离≥1.5m时，应设有加长杆设施，且固定稳牢，以便人们从地面上观察及操作。也就是说，管网中的阀门启闭操作，不宜下井作业。
5.软密封闸阀启闭操作端应为方榫，且尺寸标准化，并面向地面，以便人们从地面上可直接操作。带轮盘的阀门不适用于地下管网。
四、软密封闸阀的详细介绍
软密封闸阀的启闭件是闸板，闸板的运动方向与流体方向相垂直，闸阀只能作全开和全关, 不能作调节和节流。暗杆弹性座封闸阀利用阀门整体包胶产生变形补偿作用达到良好的密封效果，克服了一般闸阀密封不良、漏水和生锈的现象，更有效的节约安装空间。弹性座封软密封闸阀可广泛用于自来水、污水、建筑、石油、化工、食品、医药、轻纺、电力、船舶、治金、能源系统等流体管线上作为调节和截流装置使用。
软密封闸阀应用范围：
弹性座封软密封闸阀特别适用于生活饮用水系统、食品医药行业、工业给排水及污水处理、天燃气与煤气等，软密封闸阀也可广泛用于自来水、污水、建筑、石油、化工、食品、医药、轻纺、电力、船舶、治金、能源系统等流体管线上。
软密封闸阀结构特点：
平底式阀座
沃科阀门供应网公司软密封闸阀底部采用全流域直通式流道设计，等同于直管道，无滞流凹腔结构，流阻小，确保流体畅通，不易沉积杂物，也不会对介质造成二次污染。
软密封闸阀全包覆闸板
闸板采用球铁QT500-7骨架整体包覆高性能橡胶，成熟的硫化技术和先进的硫化工艺，彻底将闸板铁芯与流体隔离。包覆紧密可靠，其结合强度符合DVGW要求，即使受到频繁的挤压应力橡胶也不会脱落。
阀杆螺母与闸板两体式结构，保证足够自由度，启闭灵活并无卡阻现象。
在线更换密封圈
特殊轴封结构，全开时可在线不停水更换密封圈；
可靠的上密封
阀杆与顶盖间的上密封，采用“内3外2”共五道“O”型密封圈结构，与传统闸阀的填料密封结构相比，密封紧密可靠，磨擦阻力大幅减小。
防腐性能
壳体（球铁QT500-7）内外表面静电喷涂环氧树脂粉末，涂层均匀牢固，绝不露铁；中腔连接螺栓顶部封胶，隔绝螺栓与环境的接触，以防腐蚀。
食品级卫生要求
闸阀内腔喷涂无毒环氧树脂粉末，符合DVGW标准（德国），远高于GB/T17219要求；阀杆、阀杆螺母等内件采用不锈钢或青铜，不受水腐蚀；包覆橡胶符合饮用水卫生
标准
附加功能
可提供阀门开度指示、地下直埋、防盗锁控等附加功能。软密封闸阀标准规范：
设计制造标准：CJ/T 216-2005、JB/T6376-2005
结构长度标准：GB/T 12221-2005
连接法兰标准：GB/T 9113
压力温度等级：GB/T 12224-2005
试验检验标准：GB/T 13927-2008
五、一、产品概述
软密封闸阀零用阀门整体包胶产生变形补偿作用达到良好的密封效果，克服了一般闸阀密封不良、漏水和生锈的现象，更有效的节约安装空间。可广泛用于自来水、污水、建筑、石油、化工、食品、医药、轻纺、电力、船舶、治金、能源系统等流体管线上作为调节和截流装置使用。
主要技术参数
公称压力：1.0～2.5MPa 工作温度：0～80℃法兰标准：GB/T 17241.6 GB9113 公称通经：50～600mm适用介质：水、油、气等试验标准：GB13927 AP1598六、软密封闸阀的产品介绍：长期以来市场上使用的一般闸阀，普遍存在漏水，易生锈现象，本企业引进国外先进技术所生产的软密封闸阀，克服了一般闸阀密封性差，弹性疲乏，易生锈等缺陷，软密封闸阀是传统闸阀的换代产品，利用弹性闸板产生微量变形的补偿作用，打到良好的密封效果，该阀具有开关轻轻，密封可靠，弹性记忆佳及使用寿命长等显著优点，可广泛应用于自来水、污水、建筑、食品、电力、医药、冶金、轻纺、能源系统等流体管线上作为调节和截流装置使用。
软密封闸阀的结构及特点：
1、整体包胶阀芯，阀芯为球墨铸铁骨架，内外采用高性能橡胶和最新硫化技术进行整体包覆，贴合紧密牢靠，具有极佳的密封弹性，达到零泄漏。
2、采用三道“O”型密封圈设计，有密封紧密，摩擦阻力大幅减少且环保卫生，有压力不停水也能更换“O”型胶圈的特点。
3、耐腐蚀，阀体内外表面采用环氧树脂涂装，内件采用不锈钢和铜合金防止生锈和流体腐蚀。可直接用于生活用水、品医药等行业。
软密封闸阀的主要材质：
阀体阀盖：球墨铸铁
阀杆密封圈：NBR或EPDM橡胶
阀板：球墨铸铁覆EPDM或NBR
阀杆：不锈钢
丝杆旋合螺母：铜合金
七、一、软密封闸阀的产品介绍:
长期以来市场上使用的一般闸阀，普通存在漏水，易生锈现象，本公司引进国外先进技术所生产的软密封闸阀，克服了一般闸阀密封不良，弹性疲乏、易生锈等缺陷。软密封闸阀利用弹性闸阀板产生微量变形的补偿作用，达到良好的密封效果，该阀具有开关轻巧，密封可靠，弹性记忆佳及使用寿命长等显著优点。可广泛用开自来水、污水、建筑、食品、电力、医药、冶金、轻纺、能源系统等流体管线上作为调节和截流装置使用。
主要技术参数
公称压力：1.0～2.5MPa 工作温度：0～80℃法兰标准：GB/T 17241.6 GB9113
公称通经：50～600mm 适用介质：水、油、气等试验标准：GB13927 AP1598 九、软密封闸阀广泛用于自来水、污水、建筑、石油、化工、食品、医药、轻纺、电力、船舶、冶金、能
源系统等流体管线上作为调节和截流装置使用
【产品特点】
1、平底式阀座，不出现污物堆积，使密封更可靠
2、阀瓣整体包丁腈橡胶
3、阀门内件采用耐腐蚀不生锈钢和铜合金材料，可用于污水系统适应较恶劣的工作环境
4、体积小，重量轻，便于安装和维修
5、阀杆采用三道O型环密封，大大减少了开关时的磨擦阻力，开关轻巧不漏水
十、一、软密封闸阀概述：
利用阀门整体包胶产生变形补偿作用达到良好的密封效果,克服了一般闸阀密封不良,漏水和生锈的现象,更
有效的节约安装空间.可广泛用于自来水,污水,建筑,石油,化工,食品,医药,轻纺,电力,船舶,冶金,能源系统等流
体管线上作为调节和截流装置使用. 我厂引进欧洲高科技阀门制造技术所生产的弹性座封闸阀，利用闸门
整体包胶产生变形补偿作用达到良好的密封效果，克服了一般闸阀密封不良、漏水和生锈的现象。可广泛
用于自来水、污水、建筑、石油、化工、食品、医药、轻伤、电力、船舶、冶金、能源系统等流体管线上作为调节和截流装置使用。
主要特点：1.整体包胶：闸门采用整体包胶，其良好的覆盖性能与精确的几何尺寸，保证密封可靠，寿命。
2. 重量轻：阀体采用球铁制成，重量轻，安装方便。
3. 平底阀座：底部采用与水管相同的平底式阀座设计，不产生杂物淤积，密封更可靠。
4. 耐腐蚀：内腔采用无毒环氧树脂涂状，防止腐蚀和生锈，不但可供生饮，而且可用于污水系统。
5. 三“0”密封：阀杆采用三道0型环密封，磨擦阻力小，开关轻巧，不漏水。
二、软密封闸阀技术参数
压力等级：1.0MPa、1.6MPa
阀体耐压：1.5MPa、2.4MPa
密封试验：1.1MPa、1.76MPa
工作温度：0～80℃
适用介质：水、气等
三、软密封闸阀、主要技术参数
公称压力：1.0～2.5MPa 工作温度：0～80℃法兰标准：GB/T 17241.6 GB9113
公称通经：50～600mm适用介质：水、油、气等试验标准：GB13927 AP1598
十一、软密封闸阀的启闭件是闸板，闸板的运动方向与流体方向相垂直，闸阀只能作全开和全关, 不能作调节和节流。闸板有两个密封面, 最常用的模式闸板阀的两个密封面形成楔形、楔形角随阀门参数而异, 通常为50, 介质温度不高时为2°52 。楔式闸阀的闸板可以做成一个整体，叫做刚性闸板；也可以做成能产生微量变形的闸板, 以改善其工艺性, 弥补密封面角度在加工过程中产生的偏差, 这种闸板叫做弹性闸板。
软密封闸阀分为明杆软密封闸阀和暗杆软密封闸阀两种。通常在升降杆上有梯形螺纹，通过闸板中间的螺母以及阀体上的导槽，将旋转运动变为直线运动，也就是将操作转矩变为操作推力。开启阀门时，当闸板提升高度等于阀门通径的1：1倍时，流体的通道完全畅通，但在运行时，此位置是无法监视的。实际使用时，是以阀杆的顶点作为标志，即开不动的位置，作为它的全开位置。为考虑温度变化出现锁死现象, 通常在开到顶点位置上，再倒回1/2－1圈，作为全开阀门的位置。因此，阀门的全开位置，按闸板的位置（即行程〉来确定。本类阀门在管道中一般应当水平安装。
软密封闸阀的通用要求
1,软密封闸阀规格及类别，应符合管道设计文件的要求。
2,软密封闸阀的型号应注明依据的国标编号要求。若是企业标准，应注明型号的相关说明。
3,软密封闸阀工作压力，要求≥管道的工作压力，在不影响价格的前提下，阀门可承受的工压应大于管道实际的工压；软密封闸阀关闭状况下的任何一侧应能承受1.1倍阀门工压值而不渗漏；阀门开启状况下，阀体应能承受二倍阀门工压的要求。
4,软密封闸阀制造标准，应说明依据的国标编号，若是企业标准，采购合同上应附企业文件。
沃科阀门多年以来一直走可持续发展道路，不断创新发展壮大。沃科引进国外先进技术、降低成本、重视质量，这不仅仅是客户的需要也是阀门行业里的必经之路，沃科就是这个领域的先行者。“敢为人先”就是沃科积极创新的源泉。“客户是上帝”是本公司的企业精神，环耀人具有自强不息、敢于拼搏和良好的团队合作业精神为未来的更好的发展做好铺垫。
沃科阀门产品广泛用于城建，市政，环保，消防，电力，冶金，石化，化工，燃气，采矿，食品等行业。竭诚与国内外商家双赢合作，共同发展，共创辉煌！沃科竭诚为您服务！
十二、软密封闸阀受磨擦的技术设计方案
一、技术背景：
现有的闸阀在阀体、阀盖及各部件均完好的情况下，仅仅是密封面稍有变形或腐蚀，阀门就不能使用。修复这些阀门非专业厂不行，所以造成极大的浪费。因此使用单位希望的闸阀是：阀座、阀板密封面不易变形，耐腐蚀，易损的密封材料可换。阀板在启闭时与密封面不要有磨擦或尽量减少磨擦，这样可以避免软密封闸阀的种种不足。
二、发明目的：
解决阀座和阀板的密封面腐蚀或变形后，阀板能自动补偿的并压紧密封面以及阀门与阀板间压力自动平衡的问题，解决软密封材料受磨擦而损坏密封面的问题，由于该闸阀的密封套可换，大大的增长阀门的使用。
三、实用范围：
通径φ50-φ400mm ，压力2.5-4.0MPa，小于200℃的各种常温液体
四、技术方案：
该阀为双平行闸板阀，入口密封方式，入口阀板由密封套和卸力阀板组成为主密封闸板。密封套与卸力阀板同步移动但又不相连，管道压力通过卸力阀板、调平力臂传递给出口面的阀座，这样将大幅度的提高软密封面的结合力。阀板外面套有耐腐蚀橡胶密封套。软密封材料在启闭过程中，与阀座保持有一定的距离，使软密封材料在无磨擦无折压的环境中工作。密封套将管道中输送的液体与阀芯内的部件隔离，免受液体的腐蚀和杂质的阻塞。此阀的密封材料更换非常方便，所以使用寿命是一般闸阀的5倍以上。
软密封闸阀的故障与消除方法
1软密封闸阀填料处渗漏
（1）填料压盖太松，可均匀地将压紧填料压盖用的螺母旋紧。
（2）填料圈数不够，应增加填料。
（3）填料由于使用过久或保存不当失效，应更换新填料，更换时须注意各圈间的接头应交叉错开1200。
2软密封闸阀闸板和阀座密封面间
（1）密封面间夹有污物，可冲洗消除之。
（2）密封面如有损伤，应重新研磨，必要时可重新堆焊及加工，研磨的密封面必须平整，
其粗糙度不得低于0.4。
3软密封闸阀阀体和阀盖连接处渗漏螺母拧得不紧或松紧不均匀,可重新调整之。
(1)法兰密封面上有损伤（直的沟纹或槽痕等）应进行修正。
(2)垫片损坏，应更换新垫片。
4软密封闸阀阀杆传动不灵活
（1）填料压得过紧，应适当拧松填料压盖上的螺母。
（2）填料压盖位置不正，使阀杆卡住，应均匀地拧动填料压盖上的螺母，使压盖恢复正常位置。
（3）阀杆和阀杆螺母上的螺纹有损伤，应拆开后消除之。
软密封闸阀应用广泛。软密封闸阀，工业用阀，软密封闸阀的启闭件是闸板，闸板的运动方向与流体方向相垂直，闸阀只能作全开和全关, 不能作调节和节流。闸板有两个密封面, 最常用的模式闸板阀的两个密封面形成楔形、楔形角随阀门参数而异, 通常为50, 介质温度不高时为2°52'''' 。
对于弹性软密封闸阀的漏气方法,常见的有以下几种：
1．汽缸上的电磁阀漏气,可能是由于减压阀中的气压过高.
2．汽缸的排气孔漏气,这是因为汽缸内部的两个活动部件与缸体的密封处的密封圈出现老化现象.
3．汽缸的上下部漏气,这是由于执行机构与气缸的密封处的密封圈由于其执行机构的频繁活动而没有达到密封的效果.
4．除上面的3种情况以外,还有另外一种情况也可能使汽缸漏气,即汽缸中的弹簧损坏,由于力到不到位造成的,这也可能造成关不到位.
弹性软密封闸阀它以压缩空气为动力,球杆带动球体回转90度即可实现全开——全闭的动作阀座形式：T,F,C型.其配套使用的附件有空气过滤减压阀,限位开关,电磁阀.
软密封闸阀受磨擦的问题
目前使用单位所用的闸阀在阀体、阀盖及各部件均完好的情况下，仅仅是密封面稍有变形或腐蚀，阀门就不能使用，所以造成极大的浪费；使用单位希望闸阀阀座、阀板密封面不易变形，耐腐蚀，易损的密封材料可换，阀板在启闭时与密封面不要有磨擦或尽量减少受磨擦，这样可以避免软密封闸阀的种种不足。
解决软密封闸阀受磨擦的技术设计方案发明的目的在于解决阀座和阀板的密封面腐蚀或变形后，阀板能自动补偿并压紧密封面以及与软密封闸阀间压力自动平衡的问题，解决软密封材料受摩擦而损坏密封面的问题，由于该闸阀的密封套可换，可大大增长阀门的使用。
该技术方案中阀门为双平行闸板阀，入口密封方式，入口阀板由密封套和卸力阀板组成主密
封闸板，密封套与卸力阀板同步移动但又不相连，管道压力通过卸力阀板、调平力臂传递给出口面的阀座，这样将大幅度的提高软密封面的结合力。阀板外面套有耐腐蚀橡胶密封套；软密封在启闭过程中，与阀座保持有一定的距离，使软密封材料在无摩擦无折压的环境中工作。密封套将管道中输送的液体与阀芯内的部件隔离，免受液体的腐蚀和杂质的阻塞。此阀的密封材料更换非常方便，所以使用寿命是一般闸阀的5倍以上。
软密封闸阀的堵漏问题
堵漏器采用塑形接触密封及弹性接触密封两种技术相结合，适用于各种材质的管道，有效的控制了介质的泄漏问题。现场使用效果良好，能做到滴水不漏，采用分块结构，现场施工速度快，无需停水，施工挖掘量小，仅需开挖很小的工作坑即可操作，节省大量的人力物力及时间，快速达到堵漏目的。该产品工作压力：0.25-1.0MPa，适用于各种铸铁管和水泥管、PVC管漏水维修。产品规格齐全，适用各种国标管径，非标可以另外加工定做。以下是对堵漏器的又一次创新：
1、可采用三种方式将本装置快速送至船体漏点处①在甲板上将承口补漏器吊装到水下漏点处、在通过潜水员操作，将漏点堵住；②在甲板上备用可移动滑道将本装置快速送至船体漏点处并通过传动装置、闭合吸盘来封闭漏洞；③可用水下机器人携带此装置将其送到漏点处，实施快速堵漏。
2、采用永磁吸盘（每件吸力可达80kgf、总吸力约1.3t）牢牢吸附在船体上。
3、环形胶囊上的压板采用多自由度方式、不受船体外形限制可均匀的压在环形胶囊上，且环形胶囊与船体接触部位有两条突起橡胶密封环、来增强密封效果。
4、承口补漏器的中心部位采用耐腐蚀合金钢板来增强堵漏点处堵漏钢板的强度。
5、承口补漏器的中心部位是用耐温耐油橡胶材料包覆耐腐蚀合金钢板、且橡胶边缘处采用环型中空方式、可对其充压缩气体，提高密封效果。
6、每件吸盘均有三个方向自由度、不受船体外形的影响而吸附在船体上。
7、既能作顺压补漏又能作逆压补漏、可在船体内外侧漏点处实施补漏。

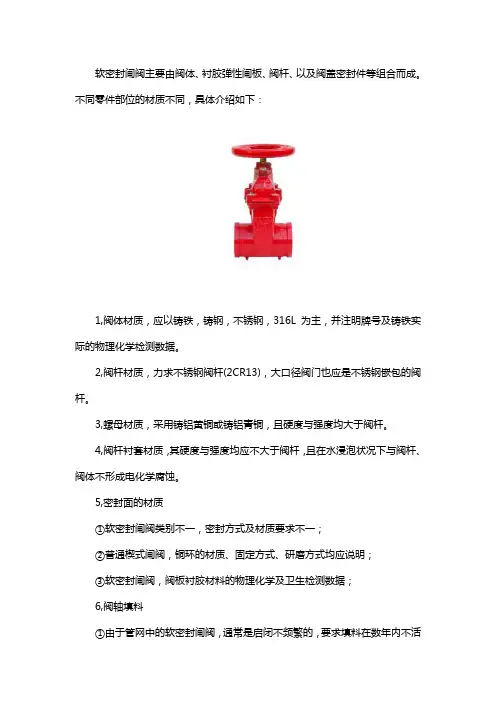

软密封闸阀材质
1、阀体材质，应以铸铁，铸钢，不锈钢，316L为主，并注明牌号及铸铁实际的物理化学检测数据。
2、阀杆材质，力求不锈钢阀杆(2CR13)，大口径阀门也应是不锈钢嵌包的阀杆。
3、螺母材质，采用铸铝黄铜或铸铝青铜，且硬度与强度均大于阀杆。
4、阀杆衬套材质，其硬度与强度均应不大于阀杆，且在水浸泡状况下与阀杆、阀体不形成电化学腐蚀。
密封面的材质
①软密封闸阀类别不一，密封方式及材质要求不一；
②普通楔式闸阀，铜环的材质、固定方式、研磨方式均应说明；
③软密封闸阀，阀板衬胶材料的物理化学及卫生检测数据.
软密封闸阀的工作压力要大于要求
软密封闸阀的启闭件是闸板，闸板的运动方向与流体方向相垂直，闸阀只能作全开和全关, 不能作调节和节流。暗杆弹性座封闸阀利用阀门整体包胶产生变形补偿作用达到良好的密封效果，克服了一般闸阀密封不良、漏水和生锈的现象，更有效的节约安装空间。弹性座封软密封闸阀可广泛用于自来水、污水、建筑、石油、化工、食品、医药、轻纺、电力、船舶、治金、能源系统等流体管线上作为调节和截流装置使用。
1、软密封闸阀底部无凹坑，不积存渣物，闸阀启闭的故障率低。
2、软密封衬胶阀板尺寸统一，互换性强。
3、软密封闸阀的阀体、阀盖采用精密铸造法铸造，一次成型，根本不再机械加工，不使用密封铜环，节约有色金属。
软密封闸阀工作压力，要求≥管道的工作压力，在不影响价格的前提下，阀门可承受的工压应大于管道实际的工压；软密封闸阀关闭状况下的任何一侧应能承受1.1倍阀门工压值而不渗漏；阀门开启状况下，阀体应能承受二倍阀门工压的要求。
软密封闸阀的发展
国内软密封闸阀制造企业可分三类。第一类是传统闸阀制造企业，以国内销售为主，兼顾国外市场，主要以几个老品牌为主。第二类是给国外贴牌代工的企业，产品以国外销售为主，兼顾国内市场。第三类是国外公司在中国设立的制造工厂，产品设计在国外，国内以生产为主，产品纳入其全球销售网络。供水企业作为阀门的主要用户，在管路系统设计与选型中已逐步采用软密封闸阀。由于软密封闸阀使用寿命长，在此基础上衍生出直埋式闸阀等产品，其连接方式也多样化，除传统的法兰连接外，有沟槽式和承插式等，满足不同使用需要。软密封闸阀因具有零泄漏、不易集渣(平底无凹槽)、耐腐蚀(采用环氧涂层作为功能性防腐)、互换性好和使用寿命长等特点，在供水行业中得到推广应用。软密封闸阀的闸板与阀杆螺母连接有T形螺母式和整体嵌入式2种结构。T形螺母式结构简单，螺母与闸板有调整问隙，可简化闸板制造工艺，降低要求，但长期使用，会出现T形螺母磨坏闸板橡胶层情况，露
出铁芯而导致生锈。AWW A C509、AWW A C515推荐此结构。整体嵌入式结构复杂，螺母与闸板无调整间隙，闸板制造工艺复杂，同时对各零件的加工和装配精度要求高，但结构可靠，不会出现橡胶层磨损情况。CJ／T 216标准推荐采用此结构。
软密封闸阀的常识
软密封闸阀的启闭件是闸板，闸板的运动方向与流体方向相垂直，闸阀只能作全开和全关, 不能作调节和节流。闸板有两个密封面, 最常用的模式闸板阀的两个密封面形成楔形、楔形角随阀门参数而异, 通常为50, 介质温度不高时为2°52 。楔式闸阀的闸板可以做成一个整体，叫做刚性闸板；也可以做成能产生微量变形的闸板, 以改善其工艺性, 弥补密封面角度在加工过程中产生的偏差, 这种闸板叫做弹性闸板。
软密封闸阀又叫升降杆闸阀( 亦叫明杆闸阀)。通常在升降杆上有梯形螺纹，通过阀门顶端的螺母以及阀体上的导槽，将旋转运动变为直线运动，也就是将操作转矩变为操作推力。开启阀门时，当闸板提升高度等于阀门通径的1：1倍时，流体的通道完全畅通，但在运行时，此位置是无法监视的。实际使用时，是以阀杆的顶点作为标志，即开不动的位置，作为它的全开位置。为考虑温度变化出现锁死现象, 通常在开到顶点位置上，再倒回1/2－1圈，作为全开阀门的位置。因此，阀门的全开位置，按闸板的位置（即行程〉来确定。本类阀门在管道中一般应当水平安装。
硬密封与软密封闸阀的区别
软密封：密封副的两侧一侧是金属材料,另一侧是有弹性的非金属材料的被称为"软密封".这种密封的密封性能较好,但不耐高温,易磨损,机械性较差.如:钢+橡胶;钢+四氟聚乙烯等。
硬密封：密封副的两侧均是金属材料或较硬的其它材料的被称为"硬密封".这种密封的密封性能较差,但耐高温,抗磨损,机械性能好。
软密封是指密封副中的一侧是采用硬度比较低的材料,一般而言,软密封座采用具有一定强度、硬度和耐温性能的非金属材料制作，密封性能好，可以作到零泄漏，但寿命和对温度的适应性比较差。
硬密封采用金属制作，密封性能相对比较差，尽管有制造商宣称可以作到零泄漏。
软密封闸阀的优点是密封性能好，缺点是容易老化、磨损、使用寿命短。硬密封使用寿命长，但是密封性相对比软密封差。这两种密封可以相互补充的，就密封性而言软密封相对较好，但是现在硬密封的密封性也能够满足相应的要求。
软密封和硬密封制造工艺
软密封闸阀和硬密封闸阀制造工艺：由于很多的石油，化工，机械行业的工作环境比较复杂，很多都是高温高压，介质的摩擦阻力大，腐蚀性强，对阀门的密封材料要求比较严格。随着科学技术的不断进步，各种金属材料的运用技术越来越成熟，加工工艺等方面都可以跟上，使硬密封的球阀得到广泛的推广。而硬密封闸阀原理和软密封的是一样的，只是由于是金属之间的密封，要考虑到金属之间的硬度关系，以及工况，走的什么介质等方面。一般都要求做硬化处理，球和阀座之间要经过严格的研磨工艺使其达到密封要求。硬密封闸阀生产周期长，加工比较复杂，硬密封球阀做好不容易。
软密封闸阀的性能特点
近年来，供水行业使用的蝶阀多数是软密封蝶阀，针对蝶阀在安装过程中胶圈易受损影响密封性，不少厂家推出金属密封蝶阀代替胶圈密封蝶阀。金属密封蝶阀由于密封件的弹性较小，一般采用偏心结构，特别是用三维偏心结构较为合理。阀门有蝶阀、闸阀、球阀及旋塞阀等几种，在供水管网中使用的范围不同。为了降低管道覆土深度，一般口径较大管道选配蝶阀；对覆土深度影响不大的，力求选配闸阀；球阀及旋塞阀铸造及加工难度大，价格较贵，一般适用于中小口径管道上。近几年由于铸造技术的改进，采用树脂砂法铸造，可避免或减少机械加工，从而降低了成本，因此球阀用于大口径管道上的可行性值得探索。至于口径大小的分界线应各地按具体情况考虑划分。国内不少阀门生产厂家研制软密封闸阀，这种闸阀和传统的锲式或平行式双闸板式闸阀相比有如下特点：
1、软密封闸阀的阀体、阀盖采用精密铸造法铸造，一次成型，根本不再机械加工，不使用密封铜环，节约有色金属；
2、软密封闸阀底部无凹坑，不积存渣物，闸阀启闭的故障率低；
3、软密封衬胶阀板尺寸统一，互换性强。因此软密封闸阀将是闸阀的发展方向，也是供水行业乐意采用的一种阀门。启闭软密封闸阀时，千万不要关闭过死，只要达到止水效果即可，否则不易开启或衬胶剥离。蝶阀的主要缺点是蝶板占据一定的过水断面，增加一定的水头损失；闸阀虽无此问题，但大口径立式闸阀的高度影响管道的覆土深度，大口径卧式闸阀的长度增大了管道占据横向面积，影响其他管线的安排；球阀及旋塞阀则保持了闸阀单、水流阻力小、密封可靠、动作灵活、操作及维修方便等优点。旋塞阀亦具有类似优点，惟过水断面不是正圆形。
软密封闸阀的故障处理
软密封闸阀它以压缩空气为动力,球杆带动球体回转90度即可实现全开——全闭的动作.阀座形式：T,F,C型.其配套使用的附件有空气过滤减压阀,限位开关,电磁阀.其中空气过滤减压阀的主要作用是：稳定压力,过滤空气中的杂质与水汽.该阀使用一定时间经常出现的故障是漏气.下面简单介绍一下该阀的
常见故障及相应的维修方法.
对于软密封闸阀的漏气方式,常见的有以下几种：
1．汽缸上的电磁阀漏气,可能是由于减压阀中的气压过高.
2．汽缸的排气孔漏气,这是因为汽缸内部的两个活动部件与缸体的密封处的密封圈出现老化现象.
3．汽缸的上下部漏气,这是由于执行机构与气缸的密封处的密封圈由于其执行机构的频繁活动而没有达到密封的效果.
4．除上面的3种情况以外,还有另外一种情况也可能使汽缸漏气,即汽缸中的弹簧损坏,由于力到不到位造成的,这也可能造成关不到位.
对应解决办法：
1．更换执行机构的密封圈.
2．更换汽缸处的密封圈.
3.将减压阀的气压调节为3-5公斤,或者是将电磁阀下部处拆开通气动作几次,有时也有可能更换电磁阀.
4更换汽缸中的弹簧.
解决汽缸漏气问题时一定要在根据实际的情况来考虑,比如说这阀是气开的,还是气关的.对于气开的阀,我们首先可以关闭其两端的手阀,然后让中控将此阀打开,先将连接处的连接片拆开,然后将气源切断,
此时将减压阀处的气体放掉,注意这时的执行机构将转动90℃,最后换好以后一定要注意将执行机构的搬回到原来的位置.
软密封闸阀分为明杆软密封闸阀和暗杆软密封闸阀两种。通常在升降杆上有梯形螺纹，通过闸板中间的螺母以及阀体上的导槽，将旋转运动变为直线运动，也就是将操作转矩变为操作推力。
近年来，国内不少阀门生产厂家研制软密封闸阀，这种闸阀和传统的锲式或平行式双闸板式闸阀相比有如下特点：
1、软密封闸阀的阀体、阀盖采用精密铸造法铸造，一次成型，根本不再机械加工，不使用密封铜环，节约有色金属；
2、软密封闸阀底部无凹坑，不积存渣物，闸阀启闭的故障率低；
3、软密封衬胶阀板尺寸统一，互换性强。因此软密封闸阀将是闸阀的发展方向，也是供水行业乐意采用的一种阀门。
启闭软密封闸阀时，千万不要关闭过死，只要达到止水效果即可，否则不易开启或衬胶剥离。供水行业使用的蝶阀多数是软密封蝶阀，针对蝶阀在安装过程中胶圈易受损影响密封性，不少厂家推出金属密封蝶阀代替胶圈密封蝶阀。金属密封蝶阀由于密封件的弹性较小，一般采用偏心结构，特别是用三维偏心结构较为合理。
机械式加密防盗软密封闸阀运用和工作原理 工作原理 机械式加密防盗软密封闸阀外观看起来与普通阀门一样，只是在内部阀杆上加装了隐蔽的离合装置，需要时拧下固定手轮的螺栓，将特制的钥匙插入螺栓孔内调整离合状态，再操作手轮开关阀门，待操作完毕，再拧上固定手轮的螺栓即可。该产品由于从外观上看与普通阀门完全一样，因此具有神秘感。该产品全机械装置，启闭到任何位置均可实现自锁，操作简单，经久耐用，不易损坏，防盗效果极好，非专用钥匙无法打开，安装在自来水管道、小区供暖管道或其他管道上可有效避免偷用现象，非常方便管理。 技术参数 型号 FDZ45X-10 FDZ45X-16 公称压力 1.0MPa(10kgf/cm2) 1.6MPa(16kgf/cm2) 公称通径 32～400mm 32～400mm 密封实验压力 1.1MPa(11kgf/cm2) 1.76MPa(17.6kgf/cm2) 强度实验压力 1.5MPa(15kgf/cm2) 2.4MPa(24kgf/cm2) 适用温度≤120℃≤120℃ 适用介质水、油、水暖及其他非腐蚀性流体水、油、水暖及其他非腐蚀性流体 驱动方式手动手动 亦可根据客户要求，提供具有特殊技术参数的产品 适用范围 可用于城镇给排水管网、小区供水管理、小区供暖管理、园林绿化、油品等行业。 制造规范 阀门结构长度符合GB/T 12221-2005短系列标准；阀门连接尺寸DN40～500mm法兰钻孔按GB/T 17241.6-1998标准制造，DN40～200mm法兰外径按PN10/16标准制造，DN250～500mm法兰外径则符合PN16标准；压力试验符合GB/T 13927-2008要求。 数据表（单位：mm） 公称通径（DN）结构长 度 H 螺栓 10Kg 16Kg 参考重 量kg 螺孔中心圆 直径D 螺栓孔 径 数 量 螺纹规 格 螺孔中心圆 直径D 螺栓孔 径 数 量 螺纹规 格 40 165 170 110 19 4 M16 110 19 4 M16 7 50 178 185 125 19 4 M16 125 19 4 M16 9 65 190 205 145 19 4 M16 145 19 4 M16 12
一、【软密封闸阀的启闭件是闸板，闸板的运动方向与流体方向相垂直，闸阀只能作全开和全关, 不能作调节和节流。闸板有两个密封面, 最常用的模式闸板阀的两个密封面形成楔形、楔形角随阀门参数而异。 软密封闸阀适用范围：可用于给水、排水、石油、天然气、矿山、电力、食品、医药、船舶等行业的各种管路系统中。说明1. 该阀采用橡胶软密封。内型腔简单光滑，介质流畅稳定，阻力系数是传统闸阀的三分之一。2. 启闭迅速轻巧，操作扭距小，能完全避免传统闸阀因滞留杂物造成关闭不严，甚至损坏内部件情况发生。3. 调换部件材料，适应多种介质。4. 法兰连接尺寸符合GB4216.4—84标准。】 二、【软密封闸阀的注意事项： 1、手轮、手柄及传动机构均不允许作起吊用，并严禁碰撞。 2、双闸板闸阀应垂直安装(即阀杆处于垂直位置，手轮在顶部)。 3、带有旁通阀的闸阀在开启前应先打开旁通阀(以平衡进出口的压差及减小开启力)。 4、带传动机构的闸阀，按产品使用说明书的规定安装。 5、如果软密封闸阀经常开关使用，每月至少润滑一次。】 三、软密封闸阀的使用方法： 1.软密封闸阀操作时的启闭方向，一律应顺时针关闭。 2.为了便于一个人的启闭操作，在管道工压状况下，最大启闭力矩宜为240N-m。 3.由于管网中的气动阀，经常是人工启闭，启闭转数不宜过多，就是大口径阀门亦应在200－600转内。 4.若软密封闸阀埋设较深，操作机构及显示盘离地面距离≥1.5m时，应设有加长杆设施，且固定稳牢，以便人们从地面上观察及操作。也就是说，管网中的阀门启闭操作，不宜下井作业。 5.软密封闸阀启闭操作端应为方榫，且尺寸标准化，并面向地面，以便人们从地面上可直接操作。带轮盘的阀门不适用于地下管网。 四、软密封闸阀的详细介绍
Z41X-10、Z41X-16Q 型明杆软密封闸阀：手动、法兰连接、明杆楔式刚性单闸板，阀座密封面材料为丁晴橡胶，公称压力PN10，阀体材料为铸铁（Z41X-10）、球墨铸铁 （Z41X-16Q）的软密封闸阀。 产品性能参数 Z41X-10、Z41X-16Q 型明杆软密封闸阀主要性能参数 型号PN 工作压力/MPa 适用温度/℃适用介质 Z41X-10 10 1.0 ≤80水 Z41X-16 Q 16 1.6 ≤80水 产品零部件材料 Z41X-10、Z41X-16Q 型明杆软密封闸阀零部件材料 型号材料 阀体、阀盖阀杆衬胶闸板填料 Z41X-10 灰铸铁铬镍不锈钢球墨铸铁（丁晴橡 胶） 丁晴橡胶 Z41X-16Q 球墨铸铁铬镍不锈钢球墨铸铁（丁晴橡 胶） 丁晴橡胶 产品外形及结构尺寸 Z41X-10 型明杆软密封闸阀主要外形及结构尺寸（mm） DN L D D0 D1 b f z×Φd 50 178 165 125 99 20 3 4×Φ19 65 190 185 145 118 20 3 4×Φ19 80 203 200 160 132 22 3 8×Φ19 100 229 220 160 132 22 3 8×Φ19 125 254 250 210 184 26 3 8×Φ19 150 267 285 240 211 26 3 8×Φ23 200 229 340 295 266 26 3 8×Φ23 250 330 395 350 319 28 4 12×Φ23 300 356 445 400 370 28 4 12×Φ23 350 381 505 460 429 30 4 16×Φ23
Z45X-10软密封闸阀的简单介绍 Z45X-10软密封闸阀利用阀门整体包胶产生变形补偿作用达到良好的密封效果,克服了一般闸阀密封不良,漏水和生锈的现象,更有效的节约安装空间. Z45X-10软密封闸阀的详细信息 产品名 称： Z45X-10软密封闸阀 产品型 号： Z45X-10软密封闸阀 产品报 价： 零售价（0.0000）市场价（面议）会员价（0.0000） VIP价（0.0000） 产品特点： Z45X-10软密封闸阀利用阀门整体包胶产生变形补偿作用达到良好的密封效果,克服了一般闸阀密封不良,漏水和生锈的现象,更有效的节约安装空间. Z45X-10软密封闸阀详细资料： 一、Z45X-10软密封闸阀概述： 利用阀门整体包胶产生变形补偿作用达到良好的密封效果,克服了一般闸阀密封不良,漏水和生锈的现象,更有效的节约安装空间.可广泛用于自来水,污水,建筑,石油,化工,食品,医药,轻纺,电力,船舶,冶金,能源系统等流体管线上作为调节和截流装置使用. 我厂引进欧洲高科技阀门制造技术所生产的弹性座封闸阀，利用闸门整体包胶产生变形补偿作用达到良好的密封效果，克服了一般闸阀密封不良、漏水和生锈的现象。可广泛用于自来水、污水、建筑、石油、化工、食品、医药、轻伤、电力、船舶、冶金、能源系统等流体管线上作为调节和截流装置使用。 整体包胶：闸门采用整体包胶，其良好的覆盖性能与精确的几何尺寸，保证密封可靠，寿命。 2. 重量轻：阀体采用球铁制成，重量轻，安装方便。 3. 平底阀座：底部采用与水管相同的平底式阀座设计，不产生杂物淤积，密封更可靠。 4. 耐腐蚀：内腔采用无毒环氧树脂涂状，防止腐蚀和生锈，不但可供生饮，而且可用于污水系统。 5. 三“0”密封：阀杆采用三道0型环密封，磨擦阻力小，开关轻巧，不漏水。
Z45X法兰软密封闸阀产品介绍： 软密封闸阀的启闭件是闸板，闸板的运动方向与流体方向相垂直，闸阀只能作全开和全关, 不能作调节和节流。暗杆弹性座封闸阀利用阀门整体包胶产生变形补偿作用达到良好的密封效果，克服了一般闸阀密封不良、漏水和生锈的现象，更有效的节约安装空间。弹性座封软密封闸阀可广泛用于自来水、污水、建筑、石油、化工、食品、医药、轻纺、电力、船舶、治金、能源系统等流体管线上作为调节和截流装置使用。 Z45X软密封闸阀应用范围： 弹性座封软密封闸阀特别适用于生活饮用水系统、食品医药行业、工业给排水及污水处理、天燃气与煤气等，软密封闸阀也可广泛用于自来水、污水、建筑、石油、化工、食品、医药、轻纺、电力、船舶、治金、能源系统等流体管线上。 Z45X软密封闸阀结构特点： 平底式阀座 软密封闸阀底部采用全流域直通式流道设计，等同于直管道，无滞流凹腔结构，流阻小，确保流体畅通，不易沉积杂物，也不会对介质造成二次污染。 全包覆闸板 闸板采用球铁QT500-7骨架整体包覆高性能橡胶，成熟的硫化技术和先进的硫化工艺，彻底将闸板铁芯与流体隔离。包覆紧密可靠，其结合强度符合DVGW要求，即使受到频繁的挤压应力橡胶也不会脱落。阀杆螺母与闸板两体式结构，保证足够自由度，启闭灵活并无卡阻现象。 在线更换密封圈 特殊轴封结构，全开时可在线不停水更换密封圈； 可靠的上密封 阀杆与顶盖间的上密封，采用“内3外2”共五道“O”型密封圈结构，与传统闸阀的填料密封结构相比，密封紧密可靠，磨擦阻力大幅减小。 防腐性能 壳体（球铁QT500-7）内外表面静电喷涂环氧树脂粉末，涂层均匀牢固，绝不露铁；中腔连接螺栓顶部封胶，隔绝螺栓与环境的接触，以防腐蚀。 食品级卫生要求 闸阀内腔喷涂无毒环氧树脂粉末，符合DVGW标准（德国），远高于GB/T17219要求；阀杆、阀杆螺母等内件采用不锈钢或青铜，不受水腐蚀；包覆橡胶符合饮用水卫生标准 附加功能 可提供阀门开度指示、地下直埋、防盗锁控等附加功能。 标准规范： 设计制造标准：CJ/T 216-2005、JB/T6376-2005 结构长度标准：GB/T 12221-2005
RRHX(Z45X)弹性座封闸阀，弹性座封闸阀，软密封闸阀，RRHX闸阀价格，闸阀型号，Z45X弹性座封闸阀，弹性座封闸阀标准，冠龙弹性座封闸阀 暗杆弹性座封闸阀，零用阀门整体包胶产生变形补偿作用达到良好的密封效果，克服了一般闸阀密封不良、漏水和生锈的现象，更有效的节约安装空间。可广泛用于自来水、污水、建筑、石油、化工、食品、医药、轻纺、电力、船舶、治金、能源系统等流体管线上作为调节和截流装置使用。本软密封闸阀采用无凹腔结构，阀体阀盖内外表面喷涂环氧树脂，闸板表面包覆橡胶，这样从根本上杜绝了腐蚀发生的可能性，阀杆密封处舍弃填料而采用“O”形密封圈，使得蜜蜂更加可靠。根据需要，本闸阀可以采用操作杆、手轮、电动及气动等方式操作。 结构特点 1.整体阀盖暗杆设计，结构紧凑；阀杆螺母与闸板两体结构，无卡阻现象发生；直通道，无泄留凹腔；阀杆密封采用“O”形密封圈。 2.有优秀的防腐性能,壳体内，外表面喷涂环氧树脂，需要时内表面衬搪瓷；连接螺栓采用内六角螺栓，顶部胶封。 3.可靠的卫生性环氧树脂符合卫生标准GB/T17219-1998,闸板整体包覆符合卫生检验的橡胶；阀杆、阀杆螺母等零件采用不受水腐蚀的不锈钢或青铜等到材料。适用饮用水、给排水、污水处理、天然气与煤气、工业以及食品等行业。 主要性能参数 主要零件材料 主要尺寸及重量
RVXX表示明杆式闸阀，RVXP表示附省力装置。RRXX表示明杆式闸阀。 RRHX表示明杆式附手轮。 RREX表示明杆式附电动操作装置。 RVCX表示非明杆式附传动帽。 RVHX表示非明杆式附手轮。 RVHS表示非明杆式信号显示器。 RVEX表示非明杆式附电动操作装置。 RVCH表示非明杆式附传动帽卧式操作装置。RVHH表示非明杆式附手轮卧式操作装置。
