二、工作面采煤、装煤、运煤方式及设备选型 （一）设备选型原则和装备标准 根据本井田煤层特点，在工作面主要设备选型时考虑以下原则： 1、技术装备先进、性能稳定、操作简单、维修方便、运行可靠、生产能力大； 2、各设备间需相互适应、能力匹配、运输畅通，不出现“卡脖子”现象； 3、设备选择要和矿井的煤层赋存条件相适应，与矿井规模和工作面生产能力相适应，达到经济效益的最大化； 4、对辅助运输系统，要求系统简单、环节少，工作人员能快速方便地到达工作地点。 本矿井所采煤层为中厚～厚煤层，依照投资合理、效益最大化的开发建设原则，其工作面装备需在充分技术经济比较的情况下，选择国内先进的高产高效、性价比高、安全可靠的采、掘、装、运、支设备。 根据目前国内外高产高效矿井发展趋势看，采煤工艺和技术发展状况的分析，结合本矿井煤层开采技术条件及矿井规模，设计对矿井设备选型考虑全部采用国产设备。 （二）工作面设备选型 1、采煤机 正确选择采煤机是提高采煤工作面生产能力的一项主要任务，对采煤工作面的生产效率、能耗、安全等都具有重要影响，但采煤机选型涉及问题较多，它不仅与煤层的厚度，倾角及煤的物理机械性质、地质条件等有关，还要考虑与支护设备，运输设备之间的配套关系，因此，在选型过程中要考虑诸多方面的因素，经综合分析后再确定。 （1）滚筒的直径 D =αH max
式中： α——螺旋滚筒装煤效率；对小直径滚筒，α=0.59～0.63；对大直径滚筒，α=0.56～0.59。 H max——采高，计算时取最大采高，3号煤层取3.3m。 则：D =0.56×3.3=1.84m 由于综采工作面双滚筒采煤机一般都是一次采全高，故滚筒直径D应稍大于最大采高之半，即D＞1/2×H max。 目前采煤机滚筒直径已经系列化，分别为0.6m、0.65m、0.7m、0.8m、0.9m、1.0m、1.1m、1.25m、1.4m、1.6m、1.8m、2.0m、2.3m、2.6m。 计算结果要按照滚筒系列化标准进行圆整后，最后确定滚筒直径。根据上述计算参数，并结合采煤机系列化标准，初步确定采煤机滚筒直径为1.80m。 （2）滚筒的截深 截深是指采煤机一次循环的推进量，选择滚筒的截深要与现有的滚筒系列和选定支架等设备配套。为有效地利用煤层的压张效应，现代采煤机的截深都小于1m。截深过小，采煤机生产率受到影响，但加大截深，会使支架的步距加大，顶梁长度和千斤顶行程也要加大；同时也使采煤机电机功率及运输机的输送能力加大。为了顶板管理和劳动组织的方便，截深应略小于液压支架推移千斤顶的行程，这样便于调整支架。因此，要综合权衡利弊，选用合理截深。 目前采煤机的截深有：0.5，0.6，0.7，0.75，0.8，0.9及1.0m 等几种。根据土城矿24采区煤矿生产能力为900kt/a和矿井工作制度（每天四班作业，其中三班出煤，一班准备及检修），初步确定采煤机截深为0.8m。 （3）滚筒的转速
标准文档 ★用于煤层厚度 1.3m～2.88m 的中厚煤层开采 ★液压调速，齿轮销轨行走 ★过载、过热等保护功能齐全 ★多点操作，使用方便 ★液压系统和机械传动系统设计裕度大，可靠性高 ★截割部电机装有离合装置和弹性扭矩轴, 提高了安全性 ★机面高度较低, 对于中厚偏薄煤层的开采有很好的适应性 ★窄机身设计，可与SGZ630/220型运输机配套主要特点： 1、液压牵引采煤机； 2 、适用于采高1.3-2.88m 中厚煤层综采或高档普采工作面； 3、可采较硬煤质。 使用范围： MG132/320-W系列采煤机用于采高 1.3-2.88m 中厚煤层综采或高档普采工作面，可采较硬煤质主要配套设备： 输送机：SGD630/220 SGD730/220; 支架：单体液压支柱、液压支架 技术参数：

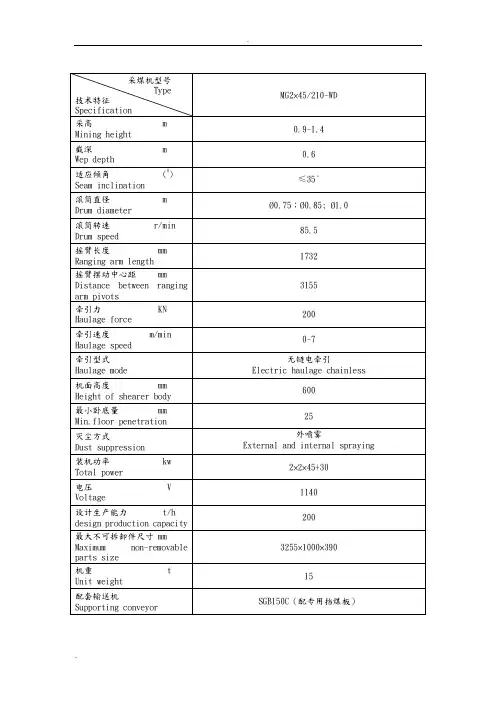

MG80/200-BW系列采煤机 该机功率较大，机身短、窄、薄、对于薄煤层适应性大，是目前本公司及国内无链牵引最矮的机型，也是目前国内薄煤层多电机横向布置采煤机的最矮、最小机型。 采用多电机横向布置，抽屉式安装，机械传动系统各自独立， 马达和油缸外置便于维护、检修；机身主体为一个箱体，无对接 面，避免了以往采煤机对接螺栓松动问题。因此故障点，漏油点 少，故障率低。 本机无底托架，从而加大了机身下面的过煤高度。液压锁和油缸进 行分体设计，便于故障查找，维护和更换。 主泵和马达富裕系数较大，液压外配套件选用国内厂家的名牌产 品，可靠性高。 牵引末级采用两级双浮动行星传动。结构紧凑、体积小。 采用弯摇臂设计，加大过煤空间，提高装煤效果。 行走箱内的行走轮，采用了特殊滑动轴承，提高了可靠性。两截割电机设有机械离合装置，检修安全方便。 将管路尽可能布置在机壳内部，使胶管的防护性好，整机无护罩。导向滑靴采用分体式，便于更换。 电气系统设有过热、过流保护装置，保护齐全。 该机中间和两端都设有手把和按钮，可实现多点控制便于操作。 采煤机型号 MG80/200-BW 采高（m）076～1.4 截深（m）0.63; 0.7; 0.8 适应倾角≤30° 滚筒直径（m）0.76;0.8;0.85; 0.9; 1.0 滚筒转数（r/min ）90 摇臂长度（mm）1406 摇臂摆动中心距（mm）3800 牵引力（KN）150 牵引速度（m/min）0～5 牵引型式液压无链牵引
PLC控制机载式 采煤机电控系统说明书 一系统适应性 1、电控系统已经采取防水、防潮、防尘、防震动等有效措施 2、操作站外引的接头具有防水、防尘、耐腐蚀和可拔插功能 3、电控系统具有强抗干扰能力,抗震动能力,并已做老化试 验 4、控制部分、本安电源部分取得国家规定部门承认的防爆 合格证 二适用范围 1、海拔高度低于3000米； 2、周围介质温度在-10℃—+35℃之间； 3、+25℃时,周围空气相对湿度不大于97%； 4、有瓦斯或爆炸危险的矿井； 5、无足以腐蚀金属和破坏绝缘气体的场所； 三系统组成 它主要由先导回路、主回路、主控制系统和交流变频调速系统四大部分组成. 1、先导回路:
先导回路由一些旋转开关完成下列操作: (1)、通/切断巷道里的磁力启动器,即接通/切断采煤机的电源 (2)、工作面输送机的闭锁和解锁 (3)、停采煤机:即切断采煤机的电源 (4)、急停:停采煤机的同时闭锁工作面输送机 2、主控系统: 主控系统主要由主控器,左、右操作显示站和本安电源组成.主控器是PLC控制系统.其功能就是把操作显示站传送过来的操作指令以及采集到的各传感器的控制信号按预先编制好的程序进行处理,处理结果经过驱动电路输送给各执行机构,以实现对采煤机的控制.本安电源是供给两个操作显示站和编程站的工作电源,型式为本质安全型.主控器与本安电源安装在同一个箱体内.操作显示站也是一个计算机系统.它有两个功能,一是对采煤机的操作变成对应的指令编码,通过通信电缆输给主控器.二是将主控器输出的显示信息处理后,通过屏幕以汉字和数字字符的形式定量的显示出来. 主控系统具有以下功能: (1)通过操作显示站可完成: a.左、右摇臂的调高 b.破碎滚筒的调高 c.牵引控制 d.停牵引 e.急停(切断采煤机的电源)
★用于煤层厚度1.3m～2.88m的中厚煤层开采 ★液压调速，齿轮销轨行走 ★过载、过热等保护功能齐全 ★多点操作，使用方便 ★液压系统和机械传动系统设计裕度大，可靠性高 ★截割部电机装有离合装置和弹性扭矩轴,提高了安全性 ★机面高度较低,对于中厚偏薄煤层的开采有很好的适应性 ★窄机身设计，可与SGZ630/220型运输机配套 主要特点： 1、液压牵引采煤机； 2、适用于采高1.3-2.88m中厚煤层综采或高档普采工作面； 3、可采较硬煤质。 使用范围： MG132/320-W 系列采煤机用于采高1.3-2.88m中厚煤层综采或高档普采工作面，可采较硬煤质。主要配套设备： 输送机：SGD630/220 SGD730/220; 支架：单体液压支柱、液压支架 技术参数：
MG80/200-BW系列采煤机 该机功率较大，机身短、窄、薄、对于薄煤层适应性大，是目前本公 司及国内无链牵引最矮的机型，也是目前国内薄煤层多电机横向布置 采煤机的最矮、最小机型。 采用多电机横向布置，抽屉式安装，机械传动系统各自 独立，马达和油缸外置便于维护、检修；机身主体为一个箱 体，无对接面，避免了以往采煤机对接螺栓松动问题。因此 故障点，漏油点少，故障率低。 本机无底托架，从而加大了机身下面的过煤高度。液 压锁和油缸进行分体设计，便于故障查找，维护和更换。 主泵和马达富裕系数较大，液压外配套件选用国内厂家的名牌产品，可靠性高。 牵引末级采用两级双浮动行星传动。结构紧凑、体积小。 采用弯摇臂设计，加大过煤空间，提高装煤效果。 行走箱内的行走轮，采用了特殊滑动轴承，提高了可靠性。 两截割电机设有机械离合装置，检修安全方便。 将管路尽可能布置在机壳内部，使胶管的防护性好，整机无护罩。 导向滑靴采用分体式，便于更换。 电气系统设有过热、过流保护装置，保护齐全。 该机中间和两端都设有手把和按钮，可实现多点控制便于操作。 采煤机型号MG80/200-BW 采高（m）076～1.4 截深（m）0.63; 0.7; 0.8 适应倾角≤30° 滚筒直径（m）0.76;0.8;0.85; 0.9; 1.0 滚筒转数（r/min）90 摇臂长度（mm）1406 摇臂摆动中心距（mm）3800 牵引力（KN） 150 牵引速度（m/min）0～5 牵引型式液压无链牵引
采煤机大修技术要求 一、总体要求： 1.全面解体对各部件进行清洗、检查、除锈、喷漆，对变形结构件进行整 形、附焊、加固。 2.按出厂标准更换全部轴承及关节轴套，(按出厂标准配相应的进口轴 承)，各类密封件、油封等，螺栓销、键、挡圈、堵头、直通、弯头等 都达到出厂标准。高压胶管全部更换，达到出厂标准。 3.对采煤机冷却喷雾系统，液压系统进行检修，使之达到出厂标准，滚筒 内喷雾系统做1.5倍额定压力耐压实验。 4.采煤机电机按电气设备维修标准进行检修标准进行检修，更换密封及轴 承并加油，处理绕阻绝缘，处理防爆面达到国标防爆要求，各类保护按 出厂合格要求进行配置。 5.采煤机滚筒进行补焊，开焊的加以更新焊接，齿座变形的内孔变旷的、 坏松动的加以更换，叶片有水道开焊，修复到喷雾要求，喷嘴的丝孔要 求达到正常使用标准，叶片的加固区用堆焊方法加固，堆焊不少于5mm， 更换齿座与出厂的角度相同。检修水道并达到完好。 6.对液压元件拆检修复，液压系统按规定要求调定各阀组的动作压力，油 缸拆解清洗，更换密封，并根据需要对缸体进行刷度处理，检查完做密 封性能实验。 7.对于不需要更换而采用补焊、堆焊方法修复的零部件，及采用电镀、刷 镀及热喷涂修复工艺可恢复的零部件，液压元件，主泵马达，液压锁安 全阀，各类轴承一律进行修复，保证修复后同心度，和各形位公差符合 原设计要求。 8.采煤机破碎机电机更换为180KW电机，破碎机油缸改为上置，采煤机上 护板整形，护板固定座加固。 9.煤机上的PLC改为日本三菱产品，控制系统按甲方技术要求重新设计， 甲方确认后执行，控制电缆、动力电缆要全部更换。 10.各种机械零件及电器元件的选择应和原采煤机一样或高于原标准。 11.组装后要完成整机测试，验收时提供维修报告、测试报告等技术资料。
文件编号：TP-AR-L6012 In Terms Of Organization Management, It Is Necessary To Form A Certain Guiding And Planning Executable Plan, So As To Help Decision-Makers To Carry Out Better Production And Management From Multiple Perspectives. （示范文本） 编订：_______________ 审核：_______________ 单位：_______________ 采煤机的分类及工作原 埋(正式版)
采煤机的分类及工作原埋(正式版) 使用注意：该安全管理资料可用在组织/机构/单位管理上，形成一定的具有指导性，规划性的可执行计划，从而实现多角度地帮助决策人员进行更好的生产与管理。材料内容可根据实际情况作相应修改，请在使用时认真阅读。 采煤机是机械化采煤工作的主要机械设备之一，其功能是落煤和装煤。采煤机分为刨煤机和滚筒采煤机两大类。 ?一、刨煤机 ?1、创煤机的分类 根据煤刨作用于煤上的力的性质不同，可分为静力式刨煤机与动力式刨煤机两类。 ?2、刨煤机的工作原理 刨煤机的传动装置与输送机机头连接为一整体。推进装置为液压千斤顶，用赖推移输送机和刨头。由于导链架装在输送机中部槽的采空区侧，且刨链通过
导链架，并靠导链架保护，所以它是一种后牵引式的刨煤机。输送机的动力传动部分由输送机电动机、液力藕合器、减速器及链轮组成。气液缓冲器用来限位及缓冲刨到两端的刨头，刨煤机机头、机尾各有两个推移梁，用来推移机头机尾。防滑梁用来使输送机锚固，防止其下滑。 ?3、刨煤机的优缺点及适用条件 ?(1)优点 ①截深浅(一般为50-100mm)，可充分利用煤的压张效应，刨削力及单位能耗小。 ②刨落下的煤的块度大(平均切屑断面积为70-80cm2)，煤粉量少，煤尘少，劳动条件好。 ③结构简单、可靠，刨头的位置可以设计得很低(约300mm)，可实现薄煤层、极薄煤层机械化采煤。 ④工人不必跟机操作，可在顺槽控制台进行操
400/940-WD采煤机控制系统 说 明 书
目录 一、注意事项 (1) 二、概述 (2) 三、技术参数 (2) 四、技术特点 (4) 五、安装 (5) 六、调试 (5) 七、操作 (6) 八、变频故障查询 (15) 附录原理图
一、注意事项 1、未经严格培训的人员不能操作和维修本系统，否则可能导致人员安全事故和经济损失。 2、操作人员必须严格按照讲义和说明书及产品图纸所规定规程进行机器的开机前检查，机器开、停及各功能操作。专业维修人员在维修电器系统时也必须严格按照讲义和说明书、产品图纸规定的规程进行维修。 3、本系统既有高压线路，又有微电子数字线路，并在有爆炸、可燃性气体、粉尘环境下工作。在调整、检查、维修和更换电器元部件时，必须在断电状态下进行工作。本系统所指断电的准确含义是切断机器的全部电源，并且在5分钟后，还须在井下供电处悬挂“停电维修”标志。 4、本系统的电子元部件更换必须使用青岛天迅电气公司提供的配件。否则可能发生安全事故和导致经济损失。 5、本系统配在具体型号的采煤机上后，根据合同上用户的要求，本公司将基本参数已设定完毕，用户没有专业的技术人员，不能擅自改变。如若需要改变参数，须与本公司联系处理。 6、本系统在包装，发货、运输过程中，应有特殊防潮，防倒、防冲击标志。 7、本产品存储条件为0~35℃，湿度为<95%，不得露天存放，每三个月空载通电一次，试车前应无载运行40分钟。
8、在十分钟内启停车次数不能超过5次。 二、概述 TX400/940-WD型采煤机电控系统是青岛天迅电气有限公司根据兖矿集团的具体要求和改进建议，研制出的新型电控系统，为鸡西煤机厂MG400/940-WD电牵引采煤机配套。 该系统在其它同类产品的基础上本着简单、可靠、便维修、便维护、便操作的原则进行设计制造。主控器部分选用日本松下可编程控制器，工控机选用研华高性能工控机，配置Windows https://www.doczj.com/doc/7212983619.html,操作系统和10.4’液晶屏，端头站部分选用高可靠性的小型人机界面，通过串行通信方式进行相互数据交换，操作简单便于维护。变频器采用ABB机芯。并配加遥控系统，操作简单。 三、主要技术参数 1、海拔高度低于2000米； 2、周围介质温度在-10~+35℃之间。 3、+25℃时，周围空气相对湿度不大于97%； 4、有瓦斯或煤尘爆炸危险的矿井； 5、无足以腐蚀金属和破坏绝缘气体的场所； 6、工作面倾角<=15°； 7、采煤机电源电压（V）：3300 8、交流变频器： 型号：ACS800 制造商：ABB公司
7LS-06（LWS579）采煤机技术参数 1.大修开工时间2006.10.25竣工时间2007.1.15金额8844445.45累计过煤量786万吨. 主要参数见附图5000018263/5000018264 生产能力：5450吨/小时 截割高度：5423mm 电压：3300±12% V 频率：50Hz 总装机功率：1860kW 截割电机功率：750kW 交流牵引电机功率：110kW 显示语言：英文屏幕，英文/中文显示 操作方式：远程控制 急停方式：跳闸急停 采煤机起动前的警报信号：水预警，机器起动前喷水雾。 工作条件 工作面倾角：100 巷道倾角：小于等于90 煤层综合强度(Mpa)：40Mpa 大修周期(按产量计算)：500万吨 采煤机寿命(按产量计算)：大于20百万吨 2．2采煤机尺寸和重量 摇臂在水平时的两滚筒中心距：14051mm 宽度：1470mm 高度：2017mm 总重：98000kg 2．3与采煤机配套的刮板机 运输机类型：3×700kW&3×855kW 溜槽尺寸(长×宽×高)：1750×1000×348mm 运输机高度：351mm 过煤高度：1071mm 卧底量：398mm 驱动框架与采煤机截割滚筒的间隙：运输端(48mm链条)165mm 回送端(48mm链条)119mm 2．4截割部 2.4.1变速箱 类型：摇臂 厂家：JOY公司 摇臂壳体结构：优质合金钢铸件 减速等级：正齿轮和双行星减速 齿轮精度：AGMA Q10 轮齿表面硬度：57－62RC 长度：3005mm
摆动角度：＋50.50/-14.40 润滑方式：自润滑 摇臂油缸布置方式和主要技术参数 大体布置图见：图No.5000011135 推力：1164kN 拉力：909kN 内径：320mm 行程：762mm 闭合长度：1388mm 伸展长度：2150mm 大修周期（按产量计算）：500万吨 寿命（按产量计算）：1750万吨 总重：791kg 2.4.2截割滚筒 类型：JOY设计 厂家：JOY公司 转速：31转/分 直径：2700mm 有效截深：865mm 寿命（按产量计算）：450万吨 总重：5535kg 2.4.3截齿 类型：圆锥形，柄长35mm，U92KHD 厂家：用户提供 数量：56 材料：用户提供 硬度：用户提供 截齿布置方式：4叶片，2齿/线 2.4.4齿套 类型：J35 厂家：JOY公司 数量：56 材料：8640模锻钢 硬度：40-45Rc 2.4.5齿座 类型：J35 厂家：JOY公司 数量：56 材料：8637模锻钢 硬度：363Bhn 耐磨性能：硬焊接面 寿命（按产量计算）：200万吨或根据截齿的布置可达到滚筒的寿命2.4.6消尘系统（内外喷雾系统分别列出） 类型：内部截齿内喷向滚筒，外部在摇臂端部有J型喷雾块。
MG150/375-W(W1) 技术说明 鸡西煤矿机械有限公司 2010年7月
MG150/375-W(W1) 型采煤机 技术说明主要描述MG150/375－W(W1)型采煤机的基本特征、结构原理、使用功能等技 术内容。表述形式：供货范围、技术规格、附加技术、图纸说明 供货范围 序号数量技术规格和说明 1 1 MG150/375-W型采煤机，适用于左右工作面采煤 包括： ※2个长度1699.5mm(铰接中心与滚筒中心距离)的截割单元，1 个在左侧，1个在右侧 各自包括 安装在摇臂保护腔内的交流截割电机1个， 150kw连续功率，1140V，50Hz 防爆，水冷 ※2个带有ZM125马达的牵引部，1个在左侧，1个在右侧 ※2个行走部，1个在左侧，1个在右侧 ※1套电控单元 ※1套液压控制系统 包括： 泵站驱动电机 75kW、1140V、50Hz 防爆、水冷 油路和油管连接件 齿轮泵和两种轴向柱塞泵 ※ 1 套供配水系统 包括： 内、外喷雾；冷却回路 ※1套电缆拖曳装置 ※2个左右截割滚筒 包括： 截齿和喷嘴 ※4套中文技术资料 2 1截割和采高控制系统 ※2个液压油缸 3 1※ 1套专用工具
技术规格 ?整机特征 整机参数 型号MG150/375-W 总装机功率2×150+75=375kW 电压 1.14kV，+10％，-15％ 产量(最高产量) 600t/h*（最大） 截割电机功率2×150kW 泵电机功率75kW 最大牵引力350kN 最大牵引速度6m/min 采高1300-3000mm 卧底量约167mm (滚筒Φ1250，运输机槽帮高222) 约242mm (滚筒Φ1400，运输机槽帮高222) 约342mm (滚筒Φ1600，运输机槽帮高222)机面高度(SGD-630/220销排式输送机)约1100mm 过煤高度约410mm 两滚筒水平中心距8609mm 两行走轮水平中心距4169mm 滚筒直径1250mm;1400mm;1600mm; 滚筒宽度710mm 截深630mm 滚筒转速52r.p.m; 46r.p.m 最大截割硬度f≤4** 牵引系统销排系统 齿轨轮销排系统 机器重量约22t 噪音等级≤97dB(A) 工作面倾角≤35° * 取决于截割条件。 ** 切割能力取决于煤和矿石的硬度、破碎特性、石英的含量以及其它矿物性质。 ?采煤机部件特征 1．摇臂 数量 2 包括
鸡西煤矿机械有限公司 2010年5月 说明书 MG200/530–WD MG250/630–WD 交流电牵引采煤机 MG300/730–WD MG300/730–WD1
MG300/730-WD 系列交流电牵引采煤机 M G 300/730-W D 系列电牵引采煤机三维数字样机
目录 前言 (1) 机械部分 (3) 第一章概述 (3) 第二章牵引部 (10) 第三章截割机构 (17) 第四章行走部 (25) 第五章液压系统 (27) 第六章喷雾冷却系统 (34) 第七章辅助装置 (36) 第八章采煤机的使用要求 (40) 电气部分 (45) 一、概述 (45) 二、环境条件 (45) 三、防爆型式及标志 (45) 四、主要参数 (46) 五、技术特点 (46) 六、电控箱体结构 (47) 七、电控系统组成和工作原理 (48) 八、安装调试 (55) 九、操作 (55) 十、常见故障排除 (56) 十一、使用注意事项 (57) 附录1： (58) 附录2： (60)
前言 尊敬的客户，为了方便用户使用好采煤机，确保采煤机的正确操作、安全使用和维修保养，延长采煤机使用寿命，提高采煤机生产效率，从而使用户取得最大经济效益，我们编制了采煤机说明书。 该说明书重点对采煤机的适用范围、结构特点、工作原理和维护保养做了较为详尽的介绍和说明。希望用户在使用该采煤机前要认真阅读说明书，掌握工作原理和使用方法，并根据实际情况，制定相应的采煤机使用、维护、保养岗位责任制。 属关联检验的设备不得随意更改，如需要更换必须经相关机构进行配接检验后方可使用。 采煤机上电气隔爆腔的盖板上设有“严禁带电开盖”或“放电十五分钟方可打开”的安全警告牌，使用中安全警告牌有可能脱落。所以，特别需要注意：检修采煤机时禁止带电开启所有防爆电器设备的盖板。 同时，在采煤机使用过程中，请严格遵守《煤矿安全规程》的如下规定： （一）采煤机上必须装有能停止工作面刮板输送机运行的闭锁装置。采煤机因故暂停时，必须打开隔离开关和离合器。采煤机停止工作或检修时，必须切断电源，并打开其磁力起动器的隔离开关。启动采煤机前，必须先巡视采煤机四周，确认对人员无危险后，方可接通电源。 （二）工作面遇有坚硬夹矸或黄铁矿结核时，应采取松动爆破措施处理，严禁用采煤机强行截割。 （三）工作面倾角在15°以上时，必须有可靠的防滑装置。 （四）采煤机必须安装内、外喷雾装置。截煤时必须喷雾降尘，内喷雾压力不得小于2MPa，外喷雾压力不得小于1.5MPa，喷雾流量应与机型相匹配。如果内喷雾装置不能正常喷雾，外喷雾压力不得小于4MPa。无水或喷雾装置损坏时必须停机。 （五）更换截齿和滚筒上下3m以内有人工作时，必须护帮护顶，切断电源，打开采煤机隔离开关和离合器，并对工作面输送机施行闭锁。 （六）采煤机为无链牵引时，齿（销、链）轨的安设必须紧固、完整，并经常检查。必须按作业规程规定和设备技术性能要求操作、推进刮板输送机。
MG160/390-WD采煤机控制系统 说 明 书 青岛天迅电气有限公司
前言 青岛天迅电气有限公司成立于2001年9月，注册资金500万元，享有进出口权。公司坐落于风景秀丽、气候怡人的青岛经济技术开发区胶南海滨工业园（据青岛国际机场80km）。公司占地面积约为20000平方米，建筑面积4000平方米。主要生产工业领域的高、中、低压电器设备，以及工业自动化监控系统。生产各种矿用变频器等电器产品，并具有完善的专用设备试验检测手段。公司依托于英国B&F公司的先进技术，有能力为工矿企业提供电气设备以及配套产品和工控系统的设计。公司全体员工本着“团结、务实、开拓、创新”的精神，积极致力于新产品的开发。 公司坚持“高起点、高标准、高效率、高信誉”的经营原则，立足山东，面向世界，以优质的产品、优质的服务，真诚地希望与广大国内外客商进行合作，互惠互利，共谋发展。
目录 一、注意事项 (3) 二、概述 (3) 三、技术参数 (5) 四、系统功能 (5) 五、操作详解 (6) 六、工作原理 (11) 七、安装 (13)
一、注意事项 1、未经严格培训的人员不能操作和维修本系统，否则可能导致人员安全事故和经济损失。 2、操作人员必须严格按照讲义和说明书及产品图纸所规定规程进行机器的开机前检查，机器开、停及各功能操作。专业维修人员在维修电器系统时也必须严格按照讲义和说明书、产品图纸规定的规程进行维修。 3、本系统既有高压线路，又有微电子数字线路，并在有爆炸、可燃性气体、粉尘环境下工作。在调整、检查、维修和更换电器元部件时，必须在断电状态下进行工作。本系统所指断电的准确含义是切断机器的全部电源，并且在5分钟后，还须在井下供电处悬挂“停电维修”标志。 4、本系统的电子元部件更换必须使用青岛天迅电气公司提供的配件。否则可能发生安全事故和导致经济损失。 5、本系统配在具体型号的采煤机上后，根据合同上用户的要求，本公司将基本参数已设定完毕，用户没有专业的技术人员，不能擅自改变。如若需要改变参数，须与本公司联系处理。 6、本系统在包装，发货、运输过程中，应有特殊防潮，防倒、防冲击标志。 7、本产品存储条件为0~35℃，湿度为<95%，不得露天存放，每三个月空载通电一次，试车前应无载运行40分钟。 8、在十分钟内启停车次数不能超过5次。
MG200/500-WD技术参数及常见故障处理一、主要技术特征 （1）适用煤层 采高范围 1.70～3.50 煤层倾角≤40° 煤质硬度硬或中硬 （2）整机主要参数 机面高度 1491mm 滚筒直径Ф1800mm，Ф2000mm, 最大采高 3500mm 卧底量 308mm，408mm 过煤高度 480mm 装机功率2×200＋2×40KW(不含调高液压系统功率) 摇臂摆动中心距 6200mm 截深 630mm,800mm (3)电动机 截割电机牵引电机 型号 YBC-200B YBQYS-40(B) 功率 200KW 40KW 电压 1140V 380V 转速 1470r/min 0-2470r/min 冷却水量 30L/min 20L/min 冷却水压 1.5Mpa 1.5Mpa (4)牵引 型式交流变频调速、电机驱动齿轮销轨式无链牵引 牵引力 500～300KN 牵引速度 0～8.6～14.5m/min 牵引部总减速比 174.87 （5）截割 摇臂长度 2039mm 摇臂摆角 -21°～＋41°
总减速比 41.83 滚筒直径Ф1800，Ф2000 滚筒线速度 1.85m/s,2.05m/s 滚筒转速 (6)调高液压系统 调高动力：乳化液泵站来压力乳化液 供液压力：31.5Mpa 调高工作压力：20 Mpa 控制油压力： 2 Mpa 滚筒全行程升起时间：可调 滚筒全行程下降时间：可调 （7）操纵方式: 中部手控（开停机、停运输机、调速换向、调高） 两端电控（停机、调速换向、调高） 无线遥控（停机、调速换向、调高） （8）主电缆 拖缆方式：自动拖缆 主电缆规格：UCPQ3×95+4×10+1X25 （9）冷却和喷雾 冷却：各电机、电控箱中变压器、电控箱中变频器、摇臂分别冷却。喷雾：内外喷雾 供水压力： 3.0Mpa 供水流量： 250V/min 供水管直径：Φ32mm （10）机器重量： 45t
MG2×160/710（730）-AWD(1.14kV) 型交流电牵引采煤机 设备使用维护说明书 西安煤矿机械有限公司
第一章安全手册 1设备使用维护说明书中的警示符号 下面的符号用于设备使用维护说明书中特别重要的说明。 对生命和健康有直接危害的危险标志。 危险无视这些标志必然导致伤害健康甚至生命。 对生命和健康有潜在危害的警告标志。 警告无视这些标志可能会伤害健康甚至生命。 重要信息、规程或警戒危险的标志。 注意无视这些标志会造成设备事故。 要正确处理与采煤机有关的重要事宜标志。 无视这些标志会造成采煤机或其附件故障。 2采煤机上的标志 防爆腔标志 Exd[ib]I(150℃) ExdI(150℃) 3概述 ▲除阅读安全规则外，每位运输、装卸、操作、维护人员必须阅读手册中与之相关的内容。 ▲该手册必须放置在有关人员常用的地方，如指定的工具箱或工具包中。 ▲所有工作必须遵守手册中各项条款。
▲贴在采煤机上的各种安全、危险、操作、保护标志必须完整清晰。 ▲合同中如有附加安全条款也必须遵守。 4正确使用 ▲采煤机必须按照手册指出和要求的条件下使用，使用者必须有充分的安全意识。 任何影响机器的不安全因素，应立即予以纠正。 ▲采煤机只能用于采掘和装载煤炭、岩石、矿砂以及其他相似的矿物。 如以下使用都超出了其使用范围： —运人 —运料 —起吊和牵引 —在轨道上压碎块状物 —用于破碎顶板 以上都是不恰当的使用！ ▲不能用摇臂升起采煤机。 ▲必须严格按照制造商制订的安装、拆卸、使用、操作、维护和修理规则说明书执行，以确保恰当使用。 ▲设计和制造的采煤机可以用于易燃和易爆气体环境。一旦易爆气体浓度达到极限值，如甲烷（CH4）浓度达到极限值，就必须停止机器运转并切断机器电源。 5运输和安装 ▲设备、大部件或单独零件运输时必须仔细固定并保证用于运输和安装的吊装设备有足够的吊装能力。 6工作人员 ▲委以采煤机工作的人员必须熟悉本使用维护说明书，特别是安全手册。对于那些必要时在机器上工作的人员有同样的要求，例如来更换截齿的维修人员等。
采煤机技术参数（掌石沟煤业） 一、设备的名称及数量 电牵引采煤机 1台； 二、采煤机技术参数及要求 1、主要技术参数 适用于缓倾角、厚煤层长壁式一次采全高综采工作面，采高范围为2.5-4.5m,工作面倾角0-5゜。 2、配置要求 1）采用多电机传动，电机横向布置、抽屉式结构的总体设计，具备较强截割硬煤、夹矸、和爬坡、过断层能力。 2）采用机截交流变频调速链轮销轨式无链牵引，具有恒功率自动调速功能，变频器使用进口产品。 3）主要大部件如左、右摇臂及其电机，左、右牵引传动箱及其电机，外牵引，调高油缸均可左右互换使用。 4）采煤机应具手控、电控和无线遥控功能，可以在采煤机中部或两端实现对采煤机的操作。 5）内、外喷雾均需满足中国煤炭安全规程规定的灭尘要求。 6）采煤机应具有完善的监测和保护，包括过截、过流、过压、三相电流不平衡和欠压保护；漏电、短路保护。 7）电机预埋温度传感器，实现对电机的温度监测和保护。 8）配置瓦斯监测显示和断电功能，设有采煤机闭锁输送机功能。 9）要求配有密封注油装置，并配有动力注油泵，油脂润滑的各部位采用集中润滑，并有废油排放出口。 10）电气设备应具有国家电气安全标准所规定的各种保护。 11）采煤机具有运行参数诸如速度、温度、压力、电压、电流、滚筒高度等信息采集、图文（具有中文）显示、报警功能。 12）采煤机具有故障自动诊断、处理、记忆储存、传输和微机控制功能。 13）采煤机预留远程集中控制接口。 14）支架电液控制系统对采煤机的要求。 （1）采煤机位置监测采用红外线方式。对采煤机有如下要求：
○1采煤机具有红外线发射器的安装位置，需保证该位置具有较好的防砸防护效果，红外线发射器与安装于支架上的红外线接收器之间无障碍物遮挡。 ○2采煤机具有12V 200mA的直流电源并提供接口，为红外线发射器供电。 （2）若无法达到上述要求，采煤机位置监测还可采取无线方式。无线方式对采煤机有如下要求：○1采煤机具有可靠的位置监测功能，采煤机机身具有RS485信号输出口，采用MODBUS RTU协议传输采煤机位置信息。 ○2采煤机具有无线发射器的安装位置。 ○3采煤机具有12V 200mA的直流电源并提供接口，为无线发射器供电。 15）配采煤机电缆300米，电缆夹80 m，配遥控器5对。 三、供货范围及服务： （1）电牵引采煤机整机、附属件、安装维修专用工具2套，免费提供设备总价3％的随机备件（附明细及分项报价）。 （2）提供技术资料（含设备出厂图册、使用说明书、主机与配套件的煤安标志、相关电气件的防爆合格证、出厂合格证）6套。 （3）提供售后服务承诺。 刮板输送机等技术要求 一、设备名称及数量： 刮板输送机 SGZ764/2*250 1部 刮板转载机 SZZ764/160 1部 破碎机 PLM1000 1部 二、主要技术要求： 1、SGZ764/2*250刮板输送机
采煤机说明书
第一章总体 一、概述 MG300/700-WD无链电牵引采煤机(以下简称MG300/700-WD采煤机)，装机总功率700kW，截割功率2×300kW，牵引功率2×40KW，调高电机功率20KW，采用开关磁阻电机调速系统来控制采煤机牵引速度。 MG300/700-WD采煤机，采用多电机驱动横向布置形式，截割摇臂用销轴与牵引部联接，左、右牵引部及中间箱，采用高强度液压螺栓联接。在牵引减速箱内横向装有开关磁阻电机，通过牵引机构为采煤机提供520KN的牵引力，中间控制箱中装有调高泵站，电控、变压器、水阀，每个主要部件可以从老塘侧抽出，易维修，易更换。 瓦斯断电仪（型号：DJB4）接线根据其自身的使用说明书进行，电源由牵引变压器提供，把其一组常闭接点串接在采煤机控制回路中，根据煤矿要求调整瓦斯超标动作值。瓦斯超标时，常闭接点打开，即控制真空磁力起动器断电，使整机停止运转。 MG300/700-WD采煤机两端设有电控端头操作箱，控制采煤机左、右摇臂的升降及采煤机停机，中间设有电控操作按钮和液压调高手把，采煤机可与730、764、830型等多种槽宽的刮板输送机配套。采煤机外形图见图1－1a,配套图见图1－1b。 二、主要用途及适用范围 该产品适用于采高1.80-4.05m，倾角≤35°，煤质中硬或中硬以上，含有少量夹矸的长壁式工作面。 三、型号的组成及其代表意义 四、使用环境条件 1、可在周围空气中的甲烷、煤尘、硫化氢、二氧化碳等不超过《煤矿安全规程》中所规定的安全含量的矿井中使用。 2、海拔高度小于2000m。
3、周围介质温度不超过+40℃、不低于-10℃。 4、环境温度为+25℃时，周围空气相对湿度不大于97％。 5、周围介质中无足以腐蚀和破坏绝缘的气体和导电尘埃。 五、安全警示 1、该产品必须取得矿用产品安全标志后方可下井使用。 2、该产品的电控腔及接线腔的箱盖严禁在带电的情况下打开。该产品在箱盖的显著位置已标有“严禁带电开盖”的字样。 3、产品中使用的隔离开关“QS”严禁带电离合。 4、该产品的电路严禁乱拆乱调。 5、该产品开机前必须先通水,后开机,当喷雾泵站停止供水时,应立即停止电机运行。 6、随时注意冷却水路中的安全阀，如产生释放现象，应及时检查原因。 7、定期检查清洗水阀内的过滤器。 8、随时注意各喷嘴运行情况，如有堵塞，应及时疏通。 9、定期检查喷雾泵站至采煤机输水管各连接口是否密合，不得有渗透水现象。 六、技术特征 1、适应煤层 采高范围(m)：1.80—4.05 煤层倾角（°）：≤35 煤质硬度：中硬或中硬以上 2、总体 机面高度（mm）：1426 机身厚度（mm）：530
8-3煤综采工作面主要设备选型 1、采煤机 (1)采煤机小时生产能力核算 双向割煤具有辅助工序少，采煤速度快，工序紧凑，工时利用率高及生产能力大的特点，因此工作面采用双向割煤方式。 采煤机在工作面的进刀方式，将直接影响工作面的工时利用以及采煤机效能的发挥。为减少工作面人员操作工作量，设计采用端部斜切进刀方式，双向割煤。采煤机的平均落煤能力为： Q m=60.Qγ·[L·(1+i)-2i·L m]/[(K·T1·L·C)-2T d·Q r/(B·H·γ)] 式中： Q m---采煤机平均落煤能力，t/h； Qγ---工作面日产量，3636t/a，120万吨/年÷330天=3636t/a; L---工作面长度，150m； l m---采煤机两滚筒中心距，10m； H---平均采高，3.0m； B---采煤机截深，0.6m； C---工作面回采率，95%； γ---煤的容重，1.34t/m3； T d---采煤机返向时间，2min； K---采煤机平均日开机率，0.80； T1---综采工作面日生产时间，960min； i---采煤机割煤速度V c与空刀牵引速度V k之比，i=V c/V k，取
i=0.5 则工作面采煤机平均落煤能力： Q m=60×3636×[150×（1+0.5）-2×0.5×10]/[0.8×960×150×0.95-2×2×3636/（0.6×3.0×1.34）]=453.6t/h (2)采煤机平均割煤速度 综采工作面，按采煤机平均落煤能力为454t/h计算割煤速度：V c=Q m/(60·B·H·γ·C) =454/（60×0.6×3.0×1.34×0.95）=3.3m/min (3)采煤机最大割煤速度和最大生产能力 采煤机最大割煤速度： V max= K c·V c 采煤机最大生产能力： Q max= K c·Q m 式中： V max---采煤机最大割煤速度，m/min； Q max---采煤机最大落煤量，t/h； K c---采煤机割煤不均衡系数，取1.3； 则： V max=1.3×3.3=4.3m/min Q max=1.3×454=590t/h (4)采煤机装机功率 按采煤机单位能耗计算采煤机功率为：
ＭG500/1130-WD电牵引采煤机说明书 (机械、液压部分) 太重煤机有限公司
目录 第一章安全 (2) １、操作说明前言２? ２、一般说明 (3) 3、按规定使用3? 4、运输与安装 (4) ５、人员4? 6、操作、维护与检修４? 7、环境保护6? ８、其它危险 (6) 第二章整机概述7? 1、机器型号7? ２。机器用途 (7) 3、采煤机得组成8? 4。采煤机得特点8? 5、采煤机得技术特征11? 第三章摇臂12? 1、摇臂得作用12? 2、规格与性能13? 3、机器得外形图(如图3—1)１4? 4、工作原理与结构特征 ······························································································１４５、注油(如图3-5)·······································································································１8 6、摇臂得安装调整与试运转 ··························································································１9 7、操作规程20? ８、轴承目录(见附图3—7)２１? 9、摇臂行星减速装置得强制润滑(见强制润滑部分) (23) 10、常见故障得分析及处理2３? 第四章牵引传动部２4? 1、牵引传动部得用途24? 2、规格与性能(见附表)24? 3、概述 (24) ４、传动系统··············································································································２5 6、制动器得检查与调整32? 7、轴承目录(见图７、1牵引部轴承目录)3３? 9、润滑35? 第五章液压调高系统36? 1、泵站概述36? ２、泵站得主要元件40? ３、泵站得维护与常见故障得分析43? ４、调高油缸 (48) 第六章主机架···········································································································５0 1、结构5０? 2、特点 (50)
实用标准 ZY9200／25／50D液压支架（郑州） 总体 型式两柱四连杆掩护式 中心距1.75m 支撑高度 2.5-5.0m 支护宽度 1.66-1.86m 初撑力7916KN （P＝31.5MPa）工作阻力9200KN（P＝36.6MPa）支护强度1MPa 对底板比压 2.51MPa 适应煤层倾角≤15° 运输外形尺寸约7.56×1.66×2.5m 操作方式电液控制 质量≈36300kg 立柱双伸缩 缸径Φ400／Φ290mm 柱径Φ380／Φ260mm 初撑力3958KN（P＝31.5MPa）工作阻力 4600KN（P＝36.6MPa/69.68MPa）数量2根 推移千斤顶 缸径Φ180mm 杆径Φ110mm 行程960mm 推力802KN（P＝31.5MPa） 拉力502KN（P＝31.5MPa） 数量 1根
抬底座千斤顶 缸径Φ160mm 杆径Φ105mm 行程260mm 推力633KN（P＝31.5MPa）拉力361KN（P＝31.5MPa）数量1根 伸缩千斤顶 缸径Φ100mm 杆径Φ70mm 行程900mm 推力247KN（P＝31.5MPa）拉力126KN（P＝31.5MPa）数量2根 护帮千斤顶(一级) 缸径Φ100mm 杆径Φ70mm 行程620mm 推力247KN（P＝31.5MPa）拉力126KN（P＝31.5MPa）工作阻力259KN（P＝33.0MPa）数量2根 护帮千斤顶(二级) 缸径Φ80mm 杆径Φ60mm 行程203mm 推力158KN（P＝31.5MPa）拉力69KN（P＝31.5MPa）工作阻力166KN（P＝33.0MPa）
