火灾报警系统设计方案

火灾报警系统设计方案
火灾报警系统设计方案

..

火灾报警系统案

一、消防报警系统案

共设置了2台智能型火灾报警控制机,控制喷淋泵、消防泵、排烟风机、排烟阀、防火门、空调强切、广播、警铃、气体设备等。

1.对整个消防系统功能性保养容:

?通过总线连接各自楼层各类设备:检查烟感、温感、功能模块等运行状态,以确保系统高度的可靠性。

?对各类探测器,通过交互式案,实现各种环境的参数设置,以保证探测器无误报状态。

?系统自动以中文显示所有探测器状态及事件。

?控制主机操作控制面板、部卡件、联动控制盘及各接插件清洁,系统功能检查,外围报警元件、控制元件的系统功能检查、各联动控制设备的测试检查工作(定期服务)、软件检测,后备电源系统检测,以及软件正常运行维护;消防报警系统有关的故障排除。

?中文中央图形管理系统工作站、打印机功能检查、软件检测及正常运行维护。

2.对消防联动控制系统进行功能性保养容:

?消火栓控制系统

确认火警之后,中央手动操作控制柜可远程手动控制启动消火栓泵。每台消火栓水泵的运行故障讯号可在消防控制台及显示屏上显示,在紧急情况下。

?自动喷淋控制系统

喷淋泵的自动启动由压力开关联动控制,喷淋系统水流指示器的讯号通过信号模块送至控制机,显示及打印记录。当报警确认后,由压力开关自动启动喷淋泵,在消控中心控制柜上反映泵的工作状态,并可进行直接应急手动启动和停止泵。

?防排烟控制系统

当走道、电梯厅等处的烟感探测器发出报警讯号,控制机通过软件预设发出指令输出联动信号,手动/自动打开报警层(或及其上下层)排烟阀,同时开启排烟风机和正压送风机,进行机械防排烟。在消防中心手动控制柜上配有排烟阀、排烟风机的启停按钮,作紧急启停操作。

?空调控制系统

当发生报警时,由主控制机发出指令,给相关楼层的继电器模块,手动/自动切断相关层新风机。

?非消防电源的控制系统

当发生火灾时,控制机接到火灾信号并经确认后,可立即发出指令,手动/自动切断有关部位非消防电源,减少火灾损失,并接通事故照明灯与疏散指示灯,引导人员疏散避实。

?消防广播和警铃控制系统

当发生火灾报警时,控制机按程序设置,启动相关楼层的警铃并发出切换指令给紧急广播系统,手动/自动转换相应的报警分区及上下层,以使进入紧急广播状态,通过应急消防广播切换报警层及上下层的消防广播。指挥人们疏散及救火,同时可用于各楼层呼叫或全区呼叫。

?消防系统

在消防中心控制室,设置一台消防主机,通过各层设置的插,巡逻人员手持消防筒可直接与消防中心联络,指挥救火和抢救。

3、报警控制系统全面调试

3.1 单机接入系统通电后,应对报警控制器作火灾报警自检功能、消音、复位功能、故障报警功能、火警优先功能、报警记忆功能、电源自动转换和备用电源的自动充电功能、备用电源的欠压和过压报警功能等功能检查。

3.2按设计文件和设计要求,分别用主电源和备用电源供电检查火灾自动报警系统的各种控制功能和联动功能,其控制功能和联动功能应正常。

3.3检查主电源和备用电源的容量。

3.4进行主电源和备用电源的自动转换试验。

二、水喷淋灭火系统

1、每年应对水源的供水能力进行一次测定。

2、消防水池、消防水箱及消防气压给水设备应每季度检查一次,并应检查其消防储备水位及消防气压给水设备的气体压力。同时,应采取措施保证消防用水不作它用,并应每月对该措施进行检查,发现故障应及时进行处理。

3、寒冷季节,消防储水设备的任部位均不得结冰。每天应检查设置储水设备的房间,保持室温不低于5℃。

4、每两年应对消防储水设备进行检查,修补缺损和重新油漆。

5、钢板消防水箱和消防气压给水设备的玻璃水位计,两端的角阀在不进行水位观察时应关闭。

6、消防水泵应每季度启动运转一次,燃机驱动的消防水泵应每启动运转一次。当消防水泵为自动控制启动时,应每月模拟自动控制的条件启动运转一次。

7、电磁阀应每季度检查并应作启动试验,动作失常时应及时更换。

8、每个季度应对报警阀旁的放水试验阀进行一次供水试验,验证系统的供水能力。

9、系统上所有的控制阀门均应采用铅封或锁链固定在开启或规定的状态。每月

应对铅封、锁链进行一次检查,当有破坏或损坏时应及时修理更换。

10、室外阀门井中,进水管上的控制阀门应每个季度检查一次,核实其处于全开启状态。

11、消防水泵接合器的接口及附件应每月检查一次,并应保证接口完好、无渗漏、闷盖齐全。

12、每季度应利用末端试水装置对水流指示器进行试验。

13、每月应对喷头进行一次外观检查,发现有不正常的喷头应及时更换;当喷头上有异物时应及时清除。更换或安装喷头均应使用专用扳手。

14、各种不同规格的喷头均应有一定数量的备用品,其数量不应小于安装总数的15,且每种备用喷头不应少于10个。

16、自动喷水灭火系统发生故障,需停水进行修理前,应向主管值班人员报告,取得维护负责人的同意,并临场监督,加强防措施后能动工。

17、建筑物、构筑物的使用性质或贮存物安放位置、堆存高度的改变,影响到系统功能而需要进行修改时,应在修改前报经公安消防监督机构批准后能对系统作相应的修改。

自动喷淋灭火系统维护管理工作一览表

三、消火栓系统

1、消火栓按钮按下后消火栓泵可直接起泵,同时控制屏显示各个功能回馈状态。

2、消火栓水龙带摆放位置和法要工整并无遮挡。

3、消火栓前是否堆放物品,以至影响灭火时的操作

4、消火栓外观或标志要清晰明了。

5、供水系统按照《水喷淋灭火系统维护法》执行。

四、水泵房

1.进水管路必须高度密封,不能漏水.漏气;

2.禁止泵在汽蚀状态下长期运行;

3.禁止泵在大流量运行时,电机超电流长期运行;

4.定时检查泵运行中的电机电流值,尽量使泵在设计工况附近运行;

5.泵在运行中应有专人看管,以免发生意外;

6.泵进行长期运行后,由于机械磨损,使机组噪声及震动增大时,应停车检查,必要

时可更换易损零件及轴承,机组大修期一般为一年.

机械密封维护与保养

1.机械密封润滑应清洁无固体颗粒;

2.禁止机械密封在干磨情况下工作;

3.启动前应盘动泵(电机)几圈,以免突然启动造成机械密封断裂损坏。

五、气体灭火系统

1、具备系统操作规程。

2、应按规定对气体灭火系统进行检查,并做好检查记录。检查中发现问题应及时处理。

3、每月应对气体灭火系统进行两次检查,对系统全部组件进行外见检查,组件应无碰撞变形及其它机械性损伤,表面应无锈蚀。保护涂层应完好,铭牌应清晰,手动操作装置的防护罩、铅封和安全标志应完整。

4、灭火剂贮存器的压力,不应小于设计压压力的90%。

5、每年应对气体灭火系统进行两次全面检查,以保证系统正常运行,并对每个防护区进行一次模拟自动启动试验,如有不合格项目,则应对相关防护区进行一次模拟气试验。

六、防排烟系统

1、机械加压送风系统、机械排烟系统的风机应有注明系统名称和编号的标志;传动皮带的防护罩、新风入口的防护网应完好;启动运转平稳,叶轮旋转向正确,无异常振动与声响。

2、送风阀、排烟阀、排烟防火阀、电动排烟窗应安装牢固;开启与复位操作应

灵活可靠,关闭时应密,反馈信号应正确。

3、机械排烟系统系统应能自动和手动启动相应区域排烟阀、排烟风机,并向火灾报警控制器反馈信号。设有补风的系统,应在启动排烟风机的同时启动送风机;排烟口的风速不宜大于10m/s,排烟量应符合设计要求;当通风与排烟合用风机时,应能自动切换到高速运行状态。

4、电动排烟窗系统应具有直接启动或联动控制开启功能。

5、电动防火阀应完好无损,开启与复位应灵活可靠,关闭时应密;应在相关火灾探测器动作后自动关闭并反馈信号。

六、日常维护保养计划:

6.1消防报警及控制部分月度例行巡检维护保养服务,在正式签约后的一年为每月一次检查,发现问题及时解决,并由用户确认服务工作报告。

6.2消防及广播主机等自动控制设备每半年一次测试检查,探测器及模块回路全面抽查每半年一次,气体灭火系统、水喷淋灭火系统、消火栓系统每季度测试检查一次,泵房每半年检测一次检查。

6.3一般故障的解决及时响应,紧急故障在接到维修要求后2小时专业人员赶赴现场。应急响应,提供24小时热线。

6.4在维保期间,甲需指派专人配合我人员在现场的任部位作检测。

6.5在维保期间,如遇安装及线路等故障,我将配合排除线路和安装故障,并提供必要的技术支持。

6.6我技术服务人员在例行巡检和定期服务期间须提交工作报告,包括未完善事项及预计完善期限给有关人员签字备忘。在本合同结束前一个月,乙向甲提供本年度保养总结报告。

七、紧急服务:

在一年保养期(除定期保养以外),乙提供紧急服务(属控制系统不工作或回路卡损坏等重故障)。乙在接到甲要求紧急服务通知后二小时赶到现场,排除故障,提供技术服务。

八、培训:

每一年定期保养结束后,由乙的工程人员负责甲操作维修人员的技术操作现场培训,时间为一个工作日,容包括系统的操作、维修和故障检查。

火灾报警系统施工方案

施工组织设计 投标单位(盖章): 法定代表人(盖章): 编制时间:

目录 1、工程概况┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈2 2、系统介绍┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈2 3、编制依据┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈3 4、施工现场管理┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈3 5、施工人员要求┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈4 6、进度控制┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈4 7、施工工序┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈4 8、质量保证措施┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈18 9、危险源、危险点分析及预防┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈19 10、施工现场文明施工环保的要求┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈20 1、工程概况:

本工程名称: 地点: 2系统介绍: 本消防系统包含了火灾自动报警系统、漏电保护系统、消防广播系统、消防、组成; 2.1、火灾自动报警系统由电感烟探测器、手动报警按钮、各类模块、分机、插孔、扬声器、消火栓按钮、可燃气体探测器、模块箱等设备;本系统设消防控制室。室集中设置自动报警监控、消防及紧急广播设备,消防控制室设置一台火灾报警控制器,其消防及紧急广播系统接入消防控制室消防及紧急广播系统。消火栓启泵线引至一期消防水泵房启动水泵。火灾自动报警系统采用总线制控制中心报警系统,外部设备的全部报警信号送至报警控制器上,经分析判断及确认后,自动或手动发出经编码的联动信号,通过总线及模块启停相应的消防联动设备,同事接收状态反馈信号;系统供电采用220VAC消防电源,及在线式不间断电源供电,由业主提供; 2.2、消防广播系统在消防控制室设置消防广播机柜,在所有防火分区设置消防广播扬声器。在火灾时,可以手动或按程序自动启动消防广播系统; 2.3、消防在手动报警按钮上设有插孔,可直接与消防中心通话,配电室设有专用火警分机; 2.4、消火栓系统在各层消火栓箱设消火栓破碎玻璃按钮,当任一层发生火灾时有人破碎玻璃后,可直接启动消防按纽,并向消防控制中心发出信号;确认火灾后由主机启动消防水泵。 3、编制依据: 3.1、依据:《火灾自动报警系统设计规》GB50116-98 《自动喷水灭火系统施工及验收规》GB50261-2005 《气体灭火系统施工及验收规》GB50166-2007 3.2、依据有关的国家及部颁施工标准及验收技术规 4、施工现场管理组 临建:现场库房及现场加工车间的确定:根据现场的实际情况,经甲方指定我单位的临时

火灾报警系统安装施工工艺标准

火灾报警系统安装施工工艺 1 施工准备 2 引用标准 GB50339-2003《智能建筑工程质量验收规范》 GB50166-2007《火灾自动报警系统施工及验收规范》 3 材料设备要求 3.1 钢管、接线盒、桥架、控制及通讯线缆的规格型号、材质及阻燃、耐火特性符合设计要求,通过消防产品专业认证,材质检测报告、合格证等齐全。 3.2 火灾探测器:感烟、感温探测器、可燃气体探测器、红外光束探测器、缆式探测器等应有3C认证、型式认可证书、产品质量正面书等。 3.3 手报、消防电话、模块箱。 3.4 控制台、消防报警主机、计算机、不间断电源、打印机等。 4 主要机具 4.1 施工机具:电钻、砂轮、电焊机、电锤。 4.2 测量器具:水平尺、钢卷尺、钢直尺、万用表、摇表、对线器。 4.3 调试仪器:专用消防报警系统综合调试仪器。 5 作业条件 5.1 预埋管路、接线盒、地面线槽及预留孔洞符合设计要求。 5.2 主机房内土建、装饰作业完工,抗静电地板安装完毕,温、湿度达到使用要求。 5.3 机房内接地端子箱安装完毕。 6 安装工艺 6.1工艺流程: 6.2 钢管、金属线槽及线缆敷设 钢管、金属线槽及线缆敷设请参照进行,火灾自动报警系统中钢管和金属线槽敷设及穿线的还应满足下列要求: 6.2.1 火灾自动报警系统线缆敷设等应根据《智能建筑工程质量验收规范》的规定,对线缆的种类、电压等级进行检查。 6.2.2 对每回路的导线用500V 的兆欧表测量绝缘电阻,其对地绝缘电阻值不应小于20M Ω。 6.2.3 不同类型、不同系统、不同电压等级的消防报警线路不应穿入同一根管内或线槽的同

一槽孔内。 6.2.4 埋入非燃烧体的建筑物、构筑物内的电线保护管与建筑物、构筑物墙面的距离不应小于30mm。 6.2.5 如因条件限制,强电和弱电线路同用一竖井时,应分别布置在竖井的两侧。 6.2.6 在建筑物的吊顶内必须采用金属管、金属线槽。金属线槽和钢管明配时,应按设计要求采取防火保护措施。 6.2.7 暗装消火栓配管时应从侧面进线,接线盒不应放在消火栓箱的后侧。 6.2.8 管线与线槽的的接地应符合设计要求和有关规范的规定。 6.2.9 火灾自动报警系统的传输线路应采用铜芯绝缘线或铜芯电缆,阻燃耐火性能符合设计要求,其电压等级不应低于交流250V。 6.2.10 火灾报警器的传输线路应选择不同颜色的绝缘导线,探测器的“+”线为红色,“-”线应为蓝色,其余线应根据不同用途采用其它颜色区分。但同一工程中相同用途的导线颜色应一致,接线端子应有标号。 6.3 火灾探测器安装要求 6.3.1 火灾探测器安装应符合图纸设计要求。 6.3.2 探测器宜水平安装,当必须倾斜安装时,倾斜角不应大于45°。 6.3.3 探测器的底座应固定可靠。 6.3.4 探测器的连接导线必须可靠压接或焊接,当采用焊接时不得使用带腐蚀性的助焊剂,外接导线应有0.15m 的余量,入端处应有明显标志。 6.3.5 探测器确认灯应面向便于人员观察的主要入口方向。 6.3.6 探测器底座的穿线孔宜封堵,安装时应采取保护措施(如装上防护罩)。 6.3.7 在电梯井、升降机井设置探测器时其位置宜在井道上方的机房顶棚上。 6.3.8 探测器至墙壁、梁边的水平距离,不应小于0.5m探测器周围0.5m 内,不应有遮挡物。 6.3.9 探测器至空调送风口边的水平距离不应小于1.5m;至多孔送风顶棚孔口的水平距离不应小于0.5m。 6.3.10 在宽度小于3m 的内走道顶棚上设置探测器时,宜居中布置。感温探测器的安装间距不应超过10m;感烟探测器的安装间距不应超过15m。探测器距端墙的距离不应大于探测器安装间距的一半。 6.3.11 可燃气体探测器的安装位置和安装高度应依据所探测气体的性质而定: a 当探测的可燃气体比空气重时,探测器安装在下部。可燃气体探测器应安装在距煤气灶4m 以内,距离地面应为0.3m。 b 当探测的可燃气体比空气轻时,探测器安装在上部。当梁高大于0.6m 时,探测器应安装在有煤气灶梁的一侧。 c 在室内梁上设置可燃气体探测器时,探测器与顶棚距离应在0.3m 以内。 6.3.12 红外光束探测器的安装应符合以下要求: a 发射器和接收器应安装在一条直线上。 b 光线通路上应避免出现运动物体,不应有遮挡物。 c 相邻两组红外光束感烟探测器水平距离应不大于14m,探测器距侧墙的水平距离不应大于7m,且不应小于0.5m。 d 探测器光束距顶棚一般为0.3~0.8m,且不得大于1m。 e 探测器发出的光束应与顶棚水平,远离强磁场,避免阳光直射,底座应牢固地安装在墙上。 6.4 缆式探测器的安装应符合以下要求:

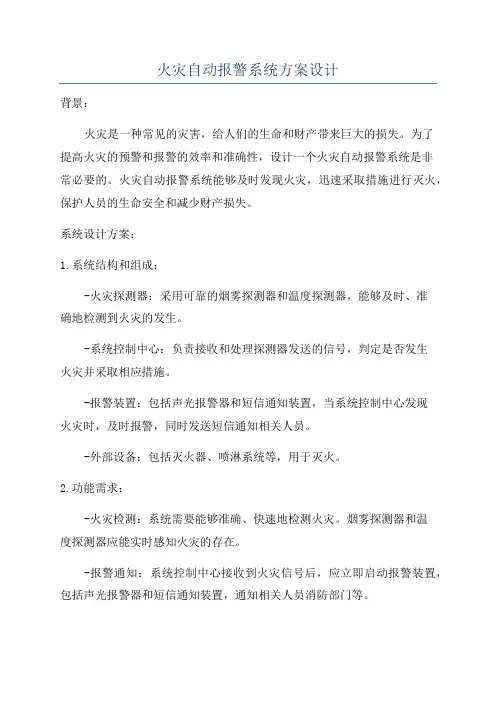

火灾自动报警系统方案设计
