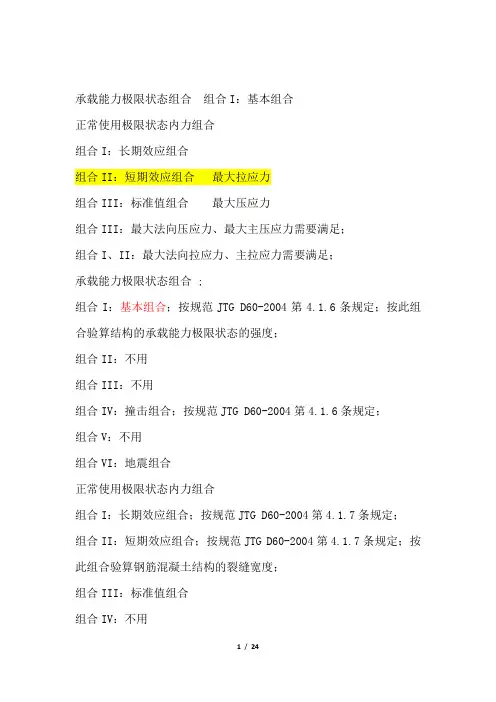

承载能力极限状态组合组合I：基本组合
正常使用极限状态内力组合
组合I：长期效应组合
组合II：短期效应组合最大拉应力
组合III：标准值组合最大压应力
组合III：最大法向压应力、最大主压应力需要满足；
组合I、II：最大法向拉应力、主拉应力需要满足；
承载能力极限状态组合 ;
组合I：基本组合；按规范JTG D60-2004第4.1.6条规定；按此组合验算结构的承载能力极限状态的强度；
组合II：不用
组合III：不用
组合IV：撞击组合；按规范JTG D60-2004第4.1.6条规定；
组合V：不用
组合VI：地震组合
正常使用极限状态内力组合
组合I：长期效应组合；按规范JTG D60-2004第4.1.7条规定；
组合II：短期效应组合；按规范JTG D60-2004第4.1.7条规定；按此组合验算钢筋混凝土结构的裂缝宽度；
组合III：标准值组合
组合IV：不用
组合V：施工组合
组合VI：不用
应力组合
组合I：长期效应组合，仅供部分预应力A类构件的抗裂安全验算（参照规范JTG D62 – 2004第6.3.1条），组合原则按规范JTG D60-2004第4.1.7条规定，但组合时只考虑直接作用荷载，不考虑间接作用，例如不计汽车冲击、不计沉降、温度等；符合规范JTG D62 -2004第6.3.1条规定；
组合II：短期效应组合，对预应力混凝土构件而言是按照抗裂验算的要求进行组合计算的，组合原则按规范JTG D60-2004第4.1.7条规定，并满足规范JTG D62 – 2004第6.3.1条有关规定，即对全预应力构件和部分预应力A类构件以及预制和现浇构件的最小法向应力组合时预应力引起的应力部分分别按照0.85（全预应力预制构件）、0.8（全预应力现浇构件）、1.0（部分预应力A类构件）的系数来考虑的。其它类型应力以及非预应力构件的各种应力组合由预应力引起的应力部分都是按照1.0的系数考虑的；
组合III：标准组合，所有应力组合时各种荷载的分项组合系数都为1.0，参与组合的荷载类型为规范JTG D60-2004第4.1.7条中短期效应组合中规定的所有荷载类型，只是荷载分项系数都为1.0；
合IV：撞击组合
组合V：施工组合
组合VI：不用
位移组合：全部废弃，仅供用户自定义组合
12.计算结果汇总：
钢筋混凝土构件设计：
承载能力极限状态强度验算：查看承载能力极限状态荷载组合I强度验算结果；
正常使用极限状态裂缝宽度验算：查看正常使用极限状态荷载组合II裂缝验算结果；
构件的各种应力可供参考，建议用户对钢筋混凝土构件的压应力应有所控制；
预应力混凝土构件设计：
承载能力极限状态强度验算：查看承载能力极限状态荷载组合I强度验算结果；
正常使用极限状态应力验算：
法向压应力：查看正常使用极限状态荷载组合III应力验算结果；（最大压应力验算结果）
法向拉应力（抗裂性）：
全预应力构件：查看正常使用极限状态荷载组合II应力验算结果；（最大拉应力验算结果）
部分预应力A类构件：
长期效应组合：查看正常使用极限状态荷载组合I应力验算结果；（最大拉应力验算结果）
短期效应组合：查看正常使用极限状态荷载组合II应力验算结果；（最大拉应力验算结果）
主压应力：查看正常使用极限状态荷载组合III应力验算结果；（最大主压应力验算结果）
主拉应力：查看正常使用极限状态荷载组合II应力验算结果；（最大主拉应力验算结果）
简单记忆如下：
组合III：最大法向压应力、最大主压应力需要满足；
组合I、II：最大法向拉应力、主拉应力需要满足；
其它构件：建议使用公路85规范验算
结果查看可借用报表输出模板；
应力包络图的输出时有一个选项是否取用组合III压应力，可方便用户将组合II（或I）的拉应力结果和组合III的压应力结果绘制在同一幅图内便于观察
问1：
关于刚接板梁法的疑问？
在进行小箱梁计算横向分布系数时，有一个要填左右悬臂板的惯性矩（主梁左侧悬臂板沿跨径方向每延米板截面绕水平轴的抗弯惯性矩），不知道是针对那个水平轴，请赐教。
答1：
对于带有翼板、挑板的梁桥，在采用刚接板梁法和铰接板梁法进行横
向分布系数计算时，需要考虑每一片梁的单位力偏载于翼板端部时，引起三部分位移：刚性竖向位移w、梁体的转角位移φ、翼板端部的自身挠曲位移f。其中，第三项位移f时，主要是沿跨径方向的板的弯曲挠度。
对于问题中的左右悬臂板（翼板）的惯性矩，就是用来计算第三个位移f的，具体计算公式为：
d1为翼板的悬出长度；h1为翼板的计算厚度，对于变厚度的翼板，可近似的取距离梁肋d1/3处的板厚度来计算；跨长方向单位长度b=1m。则有：单位宽度的翼板的抗弯惯矩（为参照自身的水平惯性轴）为：I=(b*h1^3)/12.
具体参见范老师《桥梁工程(上)》P240~250内容。
问2：
弯桥建模－扭矩系数
最近在弯桥计算，在用梁格法建模中对扭矩系数的填法存在疑问。在桥博帮助中的解释是这样的：扭矩系数：单元重心到单元轴线距离，面对单元左端到右端的轴线，如果重心在轴线以外为负，以内为正。请问：
1.“重心在轴线以外/以内”是怎么定义的？
2.箱梁输入时，在建模中用CAD导入截面与用桥博中自带的“截面输入”截面，在桥博中显示
的图形是不一样的。如果我是用“截面输入法”输入，中心线均位于腹板中心线的一侧，是否
是建“扭矩系数”填一个值，还是不考虑桥博中的显示，按实际图形，填相反两个值？－－详
见附件。两着计算结果先差很大
谢谢！
答2：
扭矩系数：用于考虑单元自重产生的扭矩，其单位是m，是截面重心到梁位线的距离。这部分扭矩在结构中实际存在，和输入的截面形式没有关系。桥博帮助中所说的“轴线”就是梁位线
人面对单元所在的梁位线，重心落于人与梁位线之间，为内侧，落于人与梁位线之外，为外侧。内侧为正，以外为负。面对你的电脑。确定重心和你，梁位线的关系。重心位于你和梁位线之间的话，就为内。
问3：请问双曲拱桥如何建模？请问双曲拱桥如何建模？桥体为圬工桥桥长为23M，宽为25M ，拱肋为上为200#砼，下为250#钢筋砼.
答3：
对于双曲拱桥，可以取纵向拱肋中的一片拱圈进行建模，在此可以将纵向拱肋作为桥面单元，采用桥博的横向分布计算工具来计算横向分布系数（刚接/铰接板法）。
在进行该片纵向拱肋的建模时，可以采用CAD交互功能，将拱肋的单
元、截面等导入建模；对于拱上建筑，可将其处理为线形的外恒载的形式，在相应施工阶段中的永久荷载中填入。其他内容按照一般梁桥的方法处理。
问4：约束问题
模拟弹簧时，弹性系数具体怎么确定
答4：
关于弹性系数的确定，为外部约束发生单位水平位移时在该约束上产生的弯矩，或发生单位转角位移时在该约束上产生的水平力。对于弹性地基梁情况，以及基础与上部结构的共同作用：由于基础受到弹性土压力的影响，基础的刚度同上部结构不同，在分析上下部共同作用时可采用弹性支承来模拟，即先将基础的刚度参数求得，再将此刚度参数输入到支承节点的弹性系数中。
在进行结构的基础设计时，遇到结构物置于地基上或埋于地基中的情况时，多数情况下，地基，往往表现为一个个分布的弹性支承。为了便于计算，将分布的弹性支承离散成等效的弹性约束。在桥博中，需要用户计算出相应的弹性系数。可以参考《地基基础》相关教程中的方法计算，如可按类似于m法计算：
首先，将土看作为弹性变形介质，根据相关规范等查取针对某一土层的地基系数随深度变化的比例系数m值，然后计算出地基系数Cz=m*z，其中：z是指深度。对于基础底部的地基系数C0=m0*h，m0为基础底部竖向地基系数的比例系数，h为基础的入土深度。
然后，将土层离散，对于不同的土层，需要根据土层的顶、底面作为划分面。根据地基系数C值，以及单元土层的面积A(土层单元厚度*基础横向的宽度)，即可得弹性系数kz=Cz*A（对于分层土，需要按三角形或者梯形计算土层单元顶、底面的Cz值，取平均，作用位置位三角形或者梯形的形心位置），或者k0=C0*A。
问5：关于横向分布调整系数的涵义与填写方法：
答5：
一、进行桥梁的纵向计算时：
a) 汽车荷载
1对于整体箱梁、整体板梁等整体结构
其分布调整系数就是其所承受的汽车总列数，考虑纵横向折减、偏载后的修正值。例如，对于一个跨度为230米的桥面4车道的整体箱梁验算时，其横向分布系数应为4 x 0.67（四车道的横向折减系数） x
1.15（经计算而得的偏载系数）x0.97（大跨径的纵向折减系数） =
2.990。汽车的横向分布系数已经包含了汽车车道数的影响。
2多片梁取一片梁计算时
按桥工书中的几种算法计算即可，也可用程序自带的横向分布计算工具来算。计算时中梁边梁分别建模计算，中梁取横向分布系数最大的
那片中梁来建模计算。
b) 人群荷载
1对于整体箱梁、整体板梁等整体结构
人群集度，人行道宽度，公路荷载填所建模型的人行道总宽度，横向分布系数填1 即可。因为在桥博中人群效应= 人群集度x人行道宽度x人群横向分布调整系数。城市荷载填所建模型的单侧人行道宽度，若为双侧人行道且宽度相等，横向分布系数填2，因为城市荷载的人群集度要根据人行道宽度计算。
2多片梁取一片梁计算时
人群集度按实际的填写，横向分布调整系数按求得的横向分布系数填写，一般算横向分布时，人行道宽度已经考虑了，所以人行道宽度填1。
c) 满人荷载
1对于整体箱梁、整体板梁等整体结构
满人宽度填所建模型扣除所有护栏的宽度，横向分布调整系数填1。与人群荷载不同，城市荷载不对满人的人群集度折减。
2多片梁取一片梁计算时
满人宽度填1，横向分布调整系数填求得的。
注：
1、由于最终效应：
人群效应= 人群集度x人行道宽度x人群横向分布调整系数。
满人效应= 人群集度x满人总宽度x满人横向分布调整系数。
所以，关于两项的一些参数，也并非一定按上述要求填写，只要保证几项参数乘积不变，也可按其他方式填写。
2 、新规范对满人、特载、特列没作要求。所以程序对满人工况没做任何设计验算的处理，用户若需要对满人荷载进行验算的话，可以自定义组合。
二、进行桥梁的横向计算时
a) 车辆横向加载分三种：箱梁框架，横梁，盖梁。
1计算箱形框架截面，实际是计算桥面板的同时考虑框架的影响，汽车横向分布系数＝轴重/顺桥向分布宽度；
2横梁，盖梁，汽车荷载横向分布调整系数可取纵向一列车的最大支反力(该值可由纵向计算时，使用阶段支撑反力汇总输出结果里面，汽车MaxQ对应下的最大值，除以纵向计算时汽车的横向分布调整系数来算得)，进行最不利加载。
b) 对于人群（或满人）效应，在“横向加载有效区域”中已经填入了人行道分布区域，程序会据此进行影响线加载。人行道宽度填1。横梁、盖梁计算时，这里的人群横向分布系数与汽车的相似，是指单位横向人行道宽度（1m）的支反力。在计算支反力时，这个系数已经考虑人群集度的大小，所以此时窗口中的“人群集度”应该填1。c) 横向加载最终效应
(假设汽车车道数输入为3)如果计入车道折减系数则折减系数=0.78(公路技术规范)，不计入则=1.0。
汽车效应=三辆汽车加载的效应(每辆汽车的总重为1，每轮重1/2)x 汽车横向分布系数x车道折减系数。
汽车冲击力=汽车效应x冲击系数。(此时用户应自己输入汽车冲击系数，因为横向加载不知道桥梁的实际纵向跨径，但冲击系数是根据纵向跨径计算的.)
桥博建模技巧大集合
0、桥博内裂缝输出单位为mm，内力输出单位为KN,弯矩输出单位KN*m,应力输出单位Mpa
1、从CAD中往桥博里面导入截面或者模型时，CAD里面的坐标系必须是大地坐标系。
2、桥博里面整体坐标系是向上为正，所以我们在输荷载的时候如果于整体坐标系相反就要输入负值。
3、从CAD往桥博里导截面时，将截面放入同一图层里面，不同区域用不同颜色区分之。
4、桥博使用阶段单项活载反力未计入冲击系数。
5、桥博使用阶段活载反力已计入1.2的剪力系数。
6、计算横向力分布系数时桥面中线距首梁距离：对于杠杆法和刚性横梁法为桥面的中线到首梁的梁位线处的距离；对于刚接板梁法则为桥面中线到首梁左侧悬臂板外端的距离，用于确定各种活载在影响线上移动的位置。
7、当构件为混凝土构件时，自重系数输入1.04.
8、桥博里通过截面修改来修改截面钢筋时，需将“添加普通钢筋”勾选去掉，在截面里输入需要替换的钢筋就可以把钢筋替换掉。
9、在施工阶段输入施工荷载后，可以通过查看菜单中的“显示内容设定”将显示永久荷载勾选上，这样就可以看看输入的荷载位置、方向是否正确。
10、桥博提供自定义截面，但是当使用自定义截面后，显示和计算都很慢，需要耐心。
11、桥博提供材料库定义，建议大家定义前先做一下统一，否则模型拷贝到其他电脑上时材料不认到那时就头疼了。
12、有效宽度输入是比较繁琐的事情，大家可以用脚本数据文件，事先在excel中把有效宽度计算好，用Ultraedit列选模式往里面粘贴，很方便！
14、当采用直线编辑器中的抛物线建立模型时，需要3个控制截面，第一个控制截面向后抛物线，后两个控制截面向前抛物线，桥博里面默认的是二次抛物线！
15、当采用直线编辑器建立模型时，控制截面要求点数必须一致，否则告诉你截面不一致。
16、修改斜拉索面积时用斜拉索单元编辑器，在拉锁面积里需要输入拉索个数*单根拉索的面积。
17、挂篮操作的基本原理：
挂篮的基本操作为：安装挂篮（挂篮参与结构受力同时计入自重效应）、挂篮加载（浇筑混凝土）、转移锚固（挂篮退出结构受力、释放挂篮
内力及转移拉索索力）和拆除挂篮（消除其自重效应）。具体计算过程如下：
前支点挂篮：（一般用于斜拉桥悬臂施工）
如果挂篮被拆除，则挂篮单元退出工作，消除其自重效应。
如果挂篮转移锚固，则挂篮单元退出工作，释放挂篮内力，并将拉索索力转到主梁上。
如果安装挂篮，则将挂篮单元置为工作单元并与主梁联结，计算挂篮自重产生的结构效应。
如果挂篮上有加载，则计算加载量值，并计算其结构效应。（挂篮加载时，挂篮必须为工作状态）；
一般施工过程：安装空挂篮、调索、浇筑部分砼、调索、浇筑全部混凝土、调索、拉索锚固转移、移动挂篮，其中移动挂篮过程采用在同一阶段拆除和安装挂篮来模拟。
后支点挂篮：（一般用于无索结构的悬臂施工，如连续梁、T构等）。如果挂篮被拆除，则挂篮单元退出工作，消除其自重效应。
如果挂篮转移锚固，则挂篮单元退出工作，释放挂篮内力。
如果安装挂篮，则将挂篮单元置为工作单元并与主梁联结，计算挂篮自重产生的结构效应。
如果挂篮上有加载，则计算加载量值，并计算其结构效应。（挂篮加载时，挂篮必须为工作状态）；
一般施工过程：安装空挂篮、浇筑砼、张拉预应力、释放挂篮、移动挂篮，其中移动挂篮过程采用在同一阶段拆除和安装挂篮来模拟。
18、桥博计算速度很慢，有可能是因为自定义截面，或者是没有定义运算步长（不定义步长则按相邻支撑点之间的最小距离1/50）
19、当横向力分布系数输入1时，则计算出的活载反力为单列车活载反力，单列车活载反力对于我们计算下部时经常用到
20、大家在计算桥面是双面坡的连续梁时，由于桥博梯度温度默认是从截面最高点往下开始计算的，所以梯度温度计算的偏小，解决的办法就是将主梁做成平坡，梁高取平均梁高来计算
21、桥梁博士计算斜截面抗剪时，当既有箍筋还有竖向预应力钢筋时，计算混凝土与箍筋承担的剪力时竖向预应力钢筋替换箍筋（即仅考虑竖向预应力箍筋）
22、桥博钢束导入非导线输入钢束时，当输入折线分段数后，输入钢束仍然是按照曲线输入，没有出现把曲线分成若干段直线的结果，不知道为何？
23、桥博中变位输入采用一行输入一个支点（对于双薄壁墩，一行内输入相邻的2个节点），程序能够自动进行组合挑选最不利工况。不过与midas比较，感觉桥博的变位算的有点小，不知那块计算的不同？？
24、上面我们讨论过的双面坡主梁在计算温度梯度时采用双面坡和平坡计算的温度梯度应力最大值相差很小，最小值平坡计算的比双面坡计算的大0.4Mpa--0.6Mpa，总的来说计算结果相差的不大，但是由于采用双面坡计算时对于超过2个肋的主梁由于边肋和中肋钢束位置不同需要分别输入，整体来说钢束质心的位置会有一些偏差，还是
建议大家按照平坡输入（带坡与平坡的转化原则：保证主梁抗弯惯距相同，顶板底板腹板厚度相同，面积相差不大，最后把相差的面积以力的形式加入）！
25、我们在使用桥博建模过程中经常遇到很多钢束形状相同，需要多根钢束复制，以前一直是把钢束一根一根复制，今天听同事说可以多根钢束同时复制。过程是：在模板钢束里输入要复制的钢束编号例如1-20，生成钢束编号21-40，复制完钢束之后在在修改参考点X的坐标就ok了。
26、对于变截面的连续梁再输入钢束的时候我通常都采用圆曲线拟合抛物线，这么做对于二次抛物线可能和圆曲线相差的不多，但是我们大部分设计梁底抛物线都是1.8次、1.6次，这样用圆曲线拟合就相差的很多了，这时候推荐大家用钢束参考线，首先在总体信息里定义钢束参考线（利用自动生成选定单元即可），再在钢束信息里先指定用到的上参考线和下参考线名称，输入钢束形状时只需要指定距离上下参考线的距离及打的半径就ok了！！很方便！
27、变截面连续箱梁建模是一个很费事的功夫，桥博提供了一个通用截面拟合，他可以很方便的建立变截面连续箱梁，网上有很多网友写的关于通用截面拟合的例子，特上传（不知道是谁原创的，如果原创作者看到，请留言，奖励）大家可以看看的设计思路(此附件用桥博3.2可以打开，3.03打不开)！！
28、桥博中斜拉索计算整体温差时，由于斜拉索输入的是面积，没有高度，一直以为无法计算，今天偶然知道原来可以输入，只不过输入
方法选用“高度为距下缘比值”，分别输入0和1000时的温度（桥博帮助中的解释：如果高度为至截面下缘高度比值,则将整个高度作为1,所处高度与截面高度的比值乘以1000来输入），由于温度梯度正负占用了温度1和温度2，而索的升温（或降温）占用温度3，要计算索的降温（或升温）需点选计入负荷载效应的温度3。
29、使用桥博计算大跨特殊预应力结构时，二次距计算有问题，问过桥博任老师，建议这种结构不要点选计算二次距。
30、桥博在计算施工阶段A0、I0时，当此阶段张拉和灌浆钢束，A0应该为扣除管道面积的净面积，而桥博给出的整个截面的面积，惯距也是一样的。
31、桥博在计算主梁是偏心受压构件的情况时，当受拉区无钢束时，桥博采用的是受压区高度界限系数计算出一个抗力，这个抗力没有意义，建议在受拉区输入普通钢筋。
32、桥博中计算主梁是偏心受压构件的情况是，不考虑偏心距增大系数。
33、组合梁（叠合梁）建模时，混凝土桥面板做附加截面，钢梁为主截面；如果是局部温差升温模式为桥面板矩形升温，附加截面和主截面之间应注意留有1mm的空隙；新规范温度模式不必这样做。
34、在桥博平面杆系中的，活载产生的位移极值输出在使用阶段》使用荷载》活载弯距、轴力、剪力极值效应表格中：
其中：最大、最小弯距表中的转角位移是该截面的最大、最小活载转角位移，该截面的其他两项位移都是产生最大转角位移工况下对应的
竖向位移和水平位移。图中显示的是最大、最小转角位移包络图。
最大、最小剪力表中的竖向位移是该截面的最大、最小活载竖向位移，该截面的其他两项位移都是产生最大竖向位移工况下对应的转角位移和水平位移。图中显示的是最大、最小竖向位移包络图。
最大、最小轴力表中的水平位移是该截面的最大、最小活载水平位移，该截面的其他两项位移都是产生最大水平位移工况下对应的转角位移和竖向位移。图中显示的是最大、最小水平位移包络图。
上述活载位移均没有考虑刚度折减和长期荷载效应的影响。35、桥梁规范裂缝宽度的公式基本是借鉴混凝土规范的，但在引用的时候，漏掉了原规范的一个规定，对小偏心受压eo/h<0.55构件，可不计算裂缝宽度；因此，若使用桥博在该种情况下出现裂缝宽度的不合理现象，请不要怪桥博，桥博是严格按桥规执行的；
36、现在已经确认，桥博对箱梁受弯构件的C3值取的是1.15，而规范要求取1.0，因此目前版本（3.2）对箱型断面的裂缝宽度是算大了15%的，显然目前的结果是偏安全的，对以往设计不造成不安全影响；下一版本将会改正；
37、偏压预应力混凝土构件规范没有提供算法，由于在预应力构件中存在非预应力轴力的影响；因此，对预应力桥面板做箱梁闭合框架验算时，按规范的算法计算B类构件裂缝宽度是不妥当的！
38、在桥博的施工阶段荷载分类中，有移动荷载一项；现将该项的使用说明如下：
a、移动荷载不能理解为如汽车、人群、活动机具的荷载，其正确
的理解含义是对一组固定间距节点集中力进行编组，然后使用坐标输入的方法施加到结构上；如斜拉桥中的横梁荷载、齿块荷载等等；这类荷载的位置距梁段端部有特征性；使用移动荷载输入集中力的优点是无需在荷载作用处划分节点；
b、在施工阶段结果查看移动荷载的内力位移效应时，其结果是输到临时荷载里的；但不意味该荷载会和临时荷载一样在下一阶段系统会自动拆除；
c、在斜拉桥等挂蓝施工中，如果在挂蓝加载阶段施加了加载单元上的移动荷载，请注意，在转移锚固时还需要在重新施加一次该处移动荷载；这点请切记！因此在转移锚固时，所有等代到挂蓝单元上的效应都会被拆除！
39、桥博在横向分布系数、横向加载时均存在多车道折减问题，大家在使用此两项功能时需注意以下问题：
a、桥博未考虑多车道折减后计算结果不得低于两车道的规范规定。因此在计算时大家需输入两车道算一次，多车道算一次；结果取两者最大值。
b、多车道中考虑折减系数后，多车道之间是否取最大值，规范没有明确规范；桥博也未对问题进行最不利判断，我个人推荐取最大值!因此，使用桥博时应逐次从2车道算到最大车道，并取最大值。
40、桥博荷载组合的规范对应：
85规范：一恒加汽，二恒加汽+温度，三恒加挂，五施工，六地震；04规范：一基四撞六地震，一长二短三标准五施工；
铁路规范：一主二附四撞六地震，一主二附三抗裂五施工。
41、桥博是如何使用有效截面的（输入有效分布宽度的截面）：
a、内力分析时，单元的单刚特性采用换算全截面特性（考虑孔道、钢筋影响），但在计算预应力等效荷载时，主弯矩（M=N*e）的钢束距离中性轴距离e是钢束到有效截面的中性轴距离。
b、计算弯矩应力（M/I*Y）时，截面惯性矩和应力点距中性轴距离均是根据有效截面的特性计算的。而轴向应力(N/A0)的A0v是换算全截面（考虑孔道、钢筋影响）的特性。
42、桥博进行调束时要求单元为桥面单元，否则无法调束。
43、斜拉索在桥博施工阶段荷载类别中采用阶段临时荷载模拟，而不是大家普遍认为的预应力。
44、摘抄桥博说明中关于临时荷载（一般为施工机具等荷载，下一阶段将自动去除）与施工荷载（一般在需要验算某阶段几种加载情况下，结构安全性是否满足要求，一般只在特殊的阶段需要验算）的区别：l 临时荷载将计入本阶段的累计效应中（本阶段结束时结构效应），l 施工活载则不计入到本阶段累计效应中，仅在本阶段施工阶段验算中计入到本阶段组合效应中。
45、竖向预应力：如果结构配有竖向预应力，则应输入各有关单元竖向有效预加力(扣除全部损失和考虑折减后)的大小，以便系统进行剪应力、主应力的验算。竖向预应力由用户折算为单元每延米预应力的大小，直接输入。
46、桥博自定义报告功能很实用，用户通过模板的数据检索信息读取
桥梁博士相对应的数据，能够指定到桥博原有的所有输出内容。由于自定义报告涉及的变量内容较多，希望大家对桥博自定义报告章节多下功夫，这对于桥博中很多看不到的数据都可以通过报告输出来，而且很容易进行累加（这一点对于计算预拱度有深刻体会，尤其是悬臂浇注结构，要分别计算各个阶段恒载位移累加、预应力位移累加、阶段临时荷载累加，我建的模型一共338个主梁单元，50个施工阶段，如果一个一个的挑再加简直要累死人的）
47、桥博中荷载对预应力钢束的作用最终采用弹性压缩预应力损失（第四项损失）计入的。
48、桥博中自重系数输入为0时，附加截面也同样不计自重。
49、附加截面计入自重参与受力后就不能在拆除了。
50、组合截面在连接之后就共同受力，组合截面上缘受拉下缘受压（假设），而采用两个单元（上面单元为附加截面，下面单元为主截面，两个单元采用钢臂连接）模拟组合截面时，附加截面上缘受拉，下缘受压，与组合截面上缘全部受拉不同，所以采用这种模拟方法不对。
51、桥博中采用体外预应力计算上部时，对于强度结果是没有影响的（承载能力组合1在加体外预应力前后无变化）。
52、桥博中采用直线内插划分单元时，控制截面要求坐标原点在同一位置。这样以后更改附加截面时不会发生错位。
53、在用桥博进行旧桥加固计算时，由于原主梁和新加桥面整体化混凝土收缩不一致，桥面整体化混凝土需采用微膨胀混凝土（可以不考虑收缩或者收缩时间比较短暂，个人理解）。
