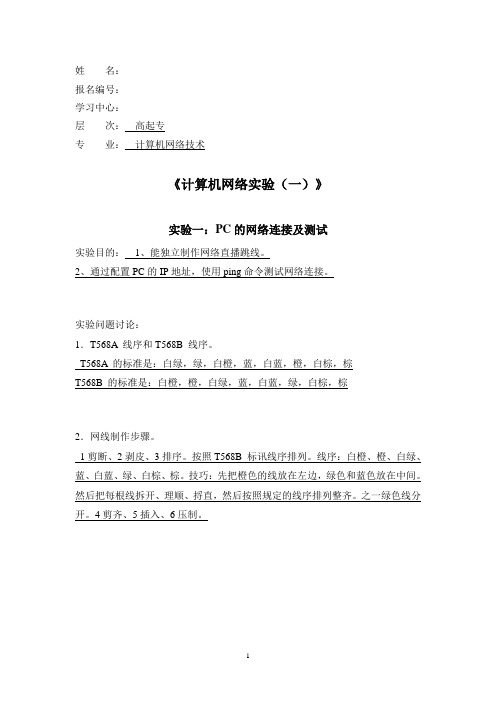

姓名：报名编号：学习中心：层次：高起专专业：计算机网络技术《计算机网络实验（一）》实验一：PC的网络连接及测试实验目的：1、能独立制作网络直播跳线。
2、通过配置PC的IP地址，使用ping命令测试网络连接。
实验问题讨论：1．T568A 线序和T568B 线序。
T568A 的标准是：白绿，绿，白橙，蓝，白蓝，橙，白棕，棕T568B 的标准是：白橙，橙，白绿，蓝，白蓝，绿，白棕，棕2．网线制作步骤。
1剪断、2剥皮、3排序。
按照T568B 标讯线序排列。
线序：白橙、橙、白绿、蓝、白蓝、绿、白棕、棕。
技巧：先把橙色的线放在左边，绿色和蓝色放在中间。
然后把每根线拆开、理顺、捋直，然后按照规定的线序排列整齐。
之一绿色线分开。
4剪齐、5插入、6压制。
实验二：交换机VLAN的基本配置实验目的：1、观察网络环境、认识各种网络设备。
2、学会制作UTP直通跳线3、学会配置PC的IP地址。
4、学会使用ipcomfoh/all命令查看本机的MAC地址和IP配置。
5、学会使用PING命令测试网络连通性。
实验问题讨论：1．哪些命令是将Switch B的1-6号端口划分到VLAN2？[H3c]sysname switch B[switch B]vlan2[switch B-vlan2]port Ethernet 1/0/1 to Ethernet 1/0/62．4台PC机之间能够ping通吗？请写出结果及其原因。
在同一个VLAN中的4台PC机可以ping通，不在同一个VLAN中的4台PC 机不可以ping通。
一、实验目的本次实验的主要目的是掌握网络连通性测试的方法，了解常用的网络测试命令，并学会使用这些命令检测网络故障，提高网络管理能力。
二、实验环境1. 操作系统：Windows 102. 网络设备：路由器、交换机、PC机3. 网络拓扑：星型拓扑结构4. IP地址规划：192.168.1.0/24三、实验内容1. 网络连通性测试（1）使用ping命令测试主机间的连通性在PC1上打开命令提示符，输入ping 192.168.1.2，观察结果。
若PC1与PC2之间的网络连通，则显示成功发送和接收数据包的信息。
（2）使用tracert命令跟踪数据包路径在PC1上打开命令提示符，输入tracert 192.168.1.2，观察结果。
tracert命令将显示数据包从PC1到PC2所经过的路由器，以及每个路由器的响应时间。
2. 网络故障排查（1）检测物理连接检查PC1和PC2之间的网线是否连接正常，确认网线未损坏。
（2）检查网络配置在PC1和PC2上分别输入ipconfig命令，查看IP地址、子网掩码、默认网关等信息，确认网络配置正确。
（3）检查防火墙设置在PC1和PC2上分别输入netstat -an命令，查看是否有被防火墙阻止的连接。
（4）检查路由器或交换设备故障检查路由器或交换设备的端口状态，确认端口未故障。
3. 网络性能测试（1）使用iperf命令测试网络带宽在PC1上打开命令提示符，输入iperf -c 192.168.1.2 -t 60 -b 1M，观察结果。
iperf命令将测试PC1和PC2之间的网络带宽，持续时间为60秒，带宽为1MB。
（2）使用netstat命令查看网络连接状态在PC1上打开命令提示符，输入netstat -an，观察结果。
netstat命令将显示PC1的所有网络连接状态，包括TCP、UDP和UNIX套接字。
四、实验结果与分析1. 网络连通性测试实验结果显示，PC1与PC2之间的网络连通性良好，能够成功发送和接收数据包。
下一代Internet的网络技术实验一实验步骤与结果分析1、使用ping命令测试计算机之间的连通性（1）弄清楚如何在本地计算机上运行ping程序在命令行下按照合法格式使用该命令即可（2）测试本地计算机（ping 127.0.0.1），确定ping 程序运行正确（3）使用ping命令确定北邮是否可达（4）使用搜索引擎找到另一个国家的计算机，ping该计算机。
你发现的最大往返延迟是多大？最大往返延时为193msPing国外的某个ip:62.91.1.1；46.206.1.1全部包丢失，也许是ip地址不存在或设置了防火墙等其他原因，不再继续尝试（5）当某台计算机无常访问某远程时，请问如何使用ping命令测试和定位故障的位置。
第一步：ping127.0.0.1。
该地址是本地循环地址，如果不通，表明本地机器TCP/IP 协议不能正常工作，此时应检查本地的操作系统安装设置。
第二步：ping本地IP。
能ping通表明网络适配器正常工作，如果不通查看网线是否插好，如果还是不同，说明网络适配器出现故障，可尝试更换网卡或驱动程序。
第三步：ping一台通网段计算机的ip，不通说明网络线路故障，若网络中心还包含路由器，可以先ping路由器在本网段端口的ip,不通则表明此段线路有问题，应检查网交换机或网线故障。
第四步：ping默认网关，如果不通，用网线将PC机直接连接至路由器，如果能ping 通，则检查路由器至交换机的网线故障，如果无法ping通，说明路由器故障。
第五步：ping一个远程域名，不通则表明DNS服务器IP地址配置错误或DNS服务器有故障，需要重新设置DNS。
2、使用traceroute命令测试计算机之间的路由器（1）弄清楚如何在本地计算机上运行traceroute程序在Windows系统中使用Tracert命令。
Tracert通过发送小的数据包到目的设备直到其返回，来测量其需要多长时间。
一条路径上的每个设备Traceroute要测3次。
测试网络连通实验报告实验目的本实验旨在测试网络连通性，通过检测网络中的主机是否能够相互通信，以及诊断和解决网络通信中的问题。
实验材料- 一台笔记本电脑- 一条网线- 一个交换机实验过程1. 连接设备：首先，将笔记本电脑通过网线与交换机相连。
2. 确认设备配置：打开笔记本电脑的网络设置，确保网络配置正确，包括IP地址、子网掩码和默认网关等。
3. 检测局域网内连通性：使用ping命令测试局域网内其他设备的连通性。
在命令提示符或终端中输入`ping 目标IP地址`，观察是否有响应。
4. 检测跨网段连通性：如果局域网内连通性正常，现在可以测试不同网段之间的连通性。
在命令提示符或终端中输入`ping 目标IP地址`，观察是否能够收到回应。
5. 解决问题：如果在以上步骤中出现了连通性问题，可以尝试以下方法解决：- 检查物理连接：确认网线连接是否牢固，交换机电源是否正常。
- 检查配置：确认网络配置是否正确，包括IP地址、子网掩码和默认网关。
- 检查防火墙设置：防火墙设置可能会阻止网络通信，可以尝试关闭防火墙或修改相关设置。
- 检查路由器设置：如果网络中有路由器，确保路由器的配置正确，包括路由表和NAT设置等。
6. 记录结果：将每一步的测试结果记录下来，包括成功与失败的测试案例。
实验结果通过以上步骤，本次实验得出了以下结果：1. 局域网内连通性测试：所有主机都能够正常互相通信，ping命令的测试结果均为成功。
2. 跨网段连通性测试：不同网段之间的连通性也正常，ping命令的测试结果均为成功。
实验总结本次实验成功测试了网络的连通性，并通过尝试不同的解决方法解决了出现的问题。
在未来的网络配置和故障排除中，我们可以借鉴以下经验：- 确认物理连接是否牢固和设备电源是否正常，很多网络问题都是由于这些简单的问题导致。
- 提前检查设备的网络配置是否正确，包括IP地址、子网掩码和默认网关等。
- 如果出现连通性问题，可以尝试暂时关闭防火墙或修改防火墙设置，以排除防火墙的干扰。

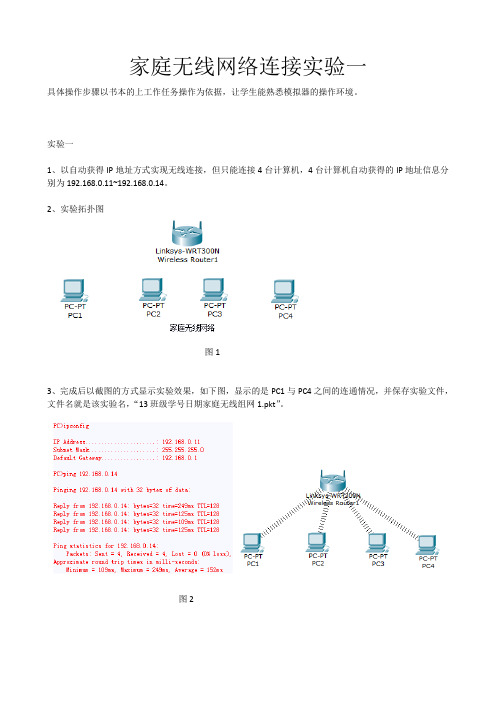

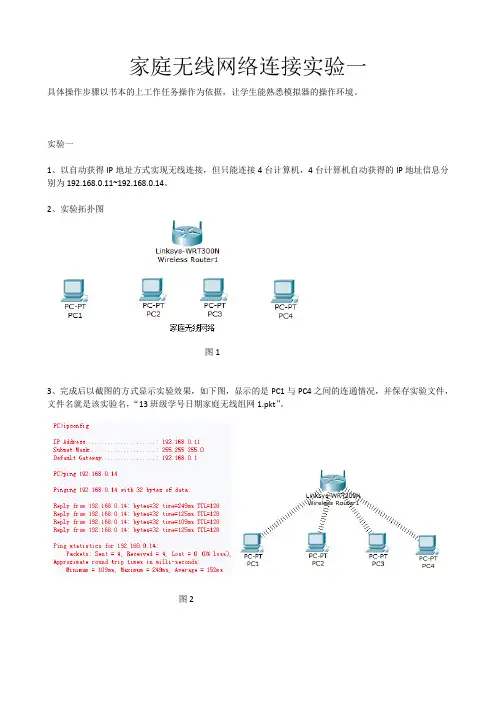

家庭无线网络连接实验一
具体操作步骤以书本的上工作任务操作为依据，让学生能熟悉模拟器的操作环境。
实验一
1、以自动获得IP地址方式实现无线连接，但只能连接4台计算机，4台计算机自动获得的IP地址信息分别为192.168.0.11~192.168.0.14。
2、实验拓扑图
图1
3、完成后以截图的方式显示实验效果，如下图，显示的是PC1与PC4之间的连通情况，并保存实验文件，文件名就是该实验名，“13班级学号日期家庭无线组网1.pkt”。
图2
将PC上得这个信息复制/粘贴在实验中，如图2
PC应该选用自定义模式设备中的Generic，既Wireless PC。
解决关键，进入到设备的图形用户界面，如图3，在网络配置中将route1的IP地址和PC的IP地址设置成
一个网段。
不然只能完成PC之间的互通，PC与route1之间不能完成连接。

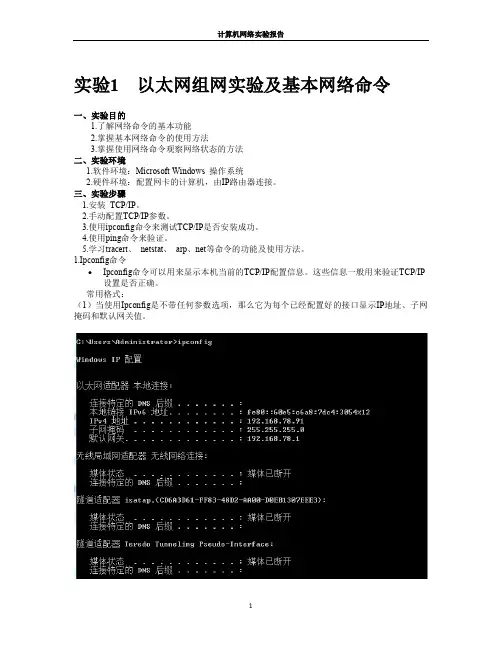

实验1 以太网组网实验及基本网络命令一、实验目的1.了解网络命令的基本功能2.掌握基本网络命令的使用方法3.掌握使用网络命令观察网络状态的方法二、实验环境1.软件环境：Microsoft Windows 操作系统2.硬件环境：配置网卡的计算机，由IP路由器连接。
三、实验步骤1.安装TCP/IP。
2.手动配置TCP/IP参数。
3.使用ipconfig命令来测试TCP/IP是否安装成功。
4.使用ping命令来验证。
5.学习tracert、netstat、arp、net等命令的功能及使用方法。
1.Ipconfig命令Ipconfig命令可以用来显示本机当前的TCP/IP配置信息。
这些信息一般用来验证TCP/IP 设置是否正确。
常用格式：（1）当使用Ipconfig是不带任何参数选项，那么它为每个已经配置好的接口显示IP地址、子网掩码和默认网关值。
（2）Ipconfig/all。
当使用all选项时，Ipconfig除了显示已配置TCP/IP信息外，还显示内置于本地网卡中的物理地址（MAC）以及主机名等信息。
（3）Ipconfig/release和Ipconfig/renew。
这是两个附加选项，只能在DHCP（动态主机配置协议）服务器租用IP地址的计算机上起作用。
2. Ping命令Ping命令的格式如下：Ping [-t] [-a] [-n count] [-l size] [-f] [-I TTL] [-v TOS] [-r count] [-s count] [[-j host-list]|[-k host-list]] [-w timeout] destination-listPing命令主要参数如下：∙-t：使当前主机不断地向目的主机发送数据，直到按Ctrl+C键中断。
∙-a：将地址解析为计算机名。
∙-n count：发送count 指定的ECHO数据包数，默认值为4 。
∙-l size：发送的数据包的大小。
网络速度测量实验报告一、实验目的本实验旨在通过测量网络速度，了解网络连接质量以及影响因素，并对测量结果进行数据分析和解读。
二、实验器材和方法1. 实验器材：- 一台电脑- 高速互联网连接2. 实验方法：- 使用在线网络速度测试工具进行测量三、实验过程1. 准备工作：首先，确保电脑的网络连接稳定，并关闭任何其他正在进行的网络活动。
2. 测试网络速度：打开浏览器，搜索并选择一款可靠的在线网络速度测试工具。
点击“开始测试”按钮，等待测试结果出现。
3. 分析测量结果：记录测量结果，包括下载速度和上传速度。
根据结果可以判断网络性能的优劣。
四、实验结果与数据分析根据所获得的测量结果，我们可以对网络速度进行评估和比较。
以下是一个示例数据分析：1. 测试1：下载速度：50 Mbps上传速度：20 Mbps根据测量结果显示，该网络连接具有较快的下载速度和上传速度，适用于高速数据传输和在线视频观看。
2. 测试2：下载速度：10 Mbps上传速度：5 Mbps该测量结果显示，网络连接速度较慢，适用于简单的上网浏览，但不适合大规模数据传输或高清视频播放。
通过对多个测量结果进行比较和分析，我们可以得出以下结论：1. 网络速度受到多种因素影响，包括网络带宽、设备性能、网络拥塞等。
2. 不同网络服务提供商可能提供不同的网络速度和质量。
3. 在进行网络活动之前，了解网络速度对于确保顺畅的在线体验至关重要。
五、实验总结本次实验通过测量网络速度，我们深入了解了网络连接质量和影响因素。
我们发现了网络速度对于不同在线活动的重要性，并学会了如何使用在线网络速度测试工具进行测量。
通过分析测量结果，我们能够更好地选择和管理网络连接，以获得更好的上网体验。
六、实验注意事项1. 确保网络连接稳定和正常。
2. 提前关闭其他网络活动，以减少干扰和影响测试结果的因素。
3. 选择可靠的在线网络速度测试工具进行测量，以确保测量结果准确可靠。
七、参考文献[参考文献1][参考文献2]通过以上网络速度测量实验报告，我们可以更好地理解网络速度的测量方法与意义，并在实际应用中提升网络连接的质量与稳定性。

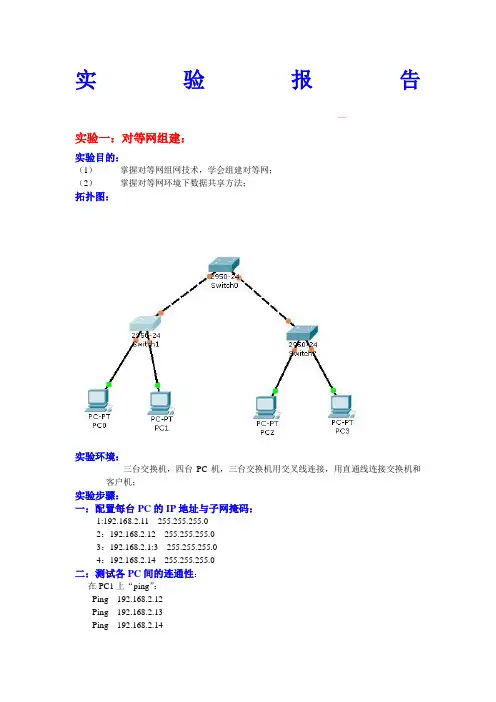

实验报告—实验一：对等网组建：实验目的：（1）掌握对等网组网技术，学会组建对等网；（2）掌握对等网环境下数据共享方法；拓扑图：实验环境：三台交换机，四台PC机，三台交换机用交叉线连接，用直通线连接交换机和客户机；实验步骤：一：配置每台PC的IP地址与子网掩码：1:192.168.2.11 255.255.255.02：192.168.2.12 255.255.255.03：192.168.2.1:3 255.255.255.04：192.168.2.14 255.255.255.0二：测试各PC间的连通性：在PC1上“ping”：Ping 192.168.2.12Ping 192.168.2.13Ping 192.168.2.14三：查看结果。
四：为本次实验做总结。
实验二：交换机的基本配置T elnet：实验地点：专业机房：（1）掌握对交换机的基本配置及Telnet的登录设置；（2）熟练掌握远程登录交换机的配置，及学会配置。
拓扑图：实验环境：一台交换机、一台pc机、一根控制线。
一根直通线；分别连接它们。
实验步骤：1：配置pc机的ip地址及子网掩码：192.168.1.2255.255.255.02：配置交换机：en （进入交换机特权模式）conf t (进入交换机的全局配置模式)enable password 123 （配置交换机登录密码）enable secret 1234 （配置交换机特权模式密码）line vty 0 4loginpassword 12345 （配置交换机远程登录密码）end （结束）实验结果：测试“Telnet”远程登录：实验总结实验三：单交换机vlan通信：实验目的：（1）掌握单交换机的vlan划分与添加，实现vlan间的通信；（2）学会自己熟练配置交换机vlan的划分与添加，实现单交换机间的vlan通信。
拓扑图：实验环境：一台交换机，四台pc机，四根直通线；将pc机和交换机相连。
计算机网络实验报告实验一、局域网组建及测试实验实验二、Internet服务在局域网中的实现学院：班级：姓名：学号：指导老师：完成日期：实验一：局域网组建及测试实验一、实验目的1、掌握使用双绞线作为传输介质的网络连接方法，学会制作两种类型的接头。
学会测线器的使用方法。
2、以双绞线为传输介质连接多台计算机，要求掌握基本的计算机网络知识、TCP/IP协议常识。
3、使用常用网络命令，测试分析网络状态，要求掌握基本的网络命令使用要点。
二、实验设备及环境交换机，带RJ-45接口网卡的微机、5类双绞线、水晶头、压线钳、测线器。
三、实验原理1、理解100BaseT连接双绞线的EIA／TIA 568标准。
100BaseT连接双绞线有正线和反线两种。
正线（标准568B）：两端线序一样，线序是：白橙、橙、白绿、蓝、白蓝、绿、白棕和棕。
反线（568A）：一端为正线的线序，另一端为：白绿，绿，白橙，蓝，白蓝，橙，白棕，棕。
正线用于连接PC-HUB、HUB-HUB普通口-级连口、HUB(级联口)-SWITCH和SWITCH-ROUTER。
反线用于连接PC-PC、HUB-HUB普通口、HUB-HUB普通口-级连口、HUB-SWITCH 和ROUTER-ROUTER。
网线钳的基本使用。
2、网络配置中包含的基本协议、服务和基本参数。
基本协议时TCP/IP协议，为传输控制协议/因特网互联协议，由网络层的IP协议和传输层的TCP协议组成。
TCP/IP 定义了电子设备如何连入因特网，以及数据如何在它们之间传输的标准。
协议采用了4层的层级结构，每一层都呼叫它的下一层所提供的网络来完成自己的需求。
通俗而言：TCP负责发现传输的问题，一有问题就发出信号，要求重新传输，直到所有数据安全正确地传输到目的地。
而IP是给因特网的每一台电脑规定一个地址。
TCP/IP协议的参数会自动从DHCP获取。
如需要使用静态IP则需要对网卡进行配置。
图1 TCP/IP协议的静态配置图四、试验内容及步骤1、网线的制作准备好一根网线，2个水晶头，一个压线钳，根据网线的EIA／TIA 568标准，从以下步骤制作网线。
《计算机网络实验》实验报告实验一：使用交叉线的PC-PC对连数学与信息工程学院实验一使用交叉线的PC-PC对连【实验题目】使用交叉线的PC-PC对连【实验目的与要求】（1）掌握PC-PC对连技术，学会网络连通性测试命令Ping；（2）掌握Windows操作系统下使用“网络邻居”实现数据共享方法；【实验设备】（1）一条制作好的交叉网线；（2）两台已安装好Windows操作系统的PC机；【实验原理】两台PC-PC机组成的对等网：对采用双绞线、同轴电缆和串、并行电缆连接。
如采用串并行电缆，可直接连接两台机，但这种网络的传输效率非常低，并且串并行电缆制作比较麻烦，在目前使用较少。
【实验内容与步骤】（1）设用交叉网线连接两台PC；使用实验一中制作好的交叉网线将两台PC连接起来。
网线的两端分别插入两台PC各自的网卡插口。
注意连接完成后，开机的两台PC的网卡灯都会点亮，如果不亮则表示没有连通，可能是网线或者网卡等有问题。
（2）设置计算机的网络标识；①右键单击“我的电脑”选择“属性”选项，在打开的对话框中选择“计算机名”标签，出现如下图所示的对话框。
图2-1②在“更改”对话框中，为该计算机输入新的名称与希望加入的工作组名称，然后单击“确定”按钮。
（3）设置IP地址；打开“控制面板”—>“网络连接”—>“本地连接”，按以下步骤设置IP地址。
①选中“本地连接”图标，单击右键弹出快捷菜单，选择“属性”选项，打开“本地连接属性”对话框；②在“此连接使用下列项目”列表框中选择“Internet协议（TCP/IP）”，然后单击“属性”按钮，出现如图2-2所示的对话框。
图2-2③在“Internet协议（TCP/IP）属性”对话框中选择“使用下面的IP地址”，接着输入相应的IP地址。
如“192.168.1.1”，注意在同一网段内的其他计算机都要设置为“192.168.1.X”（X是1至254内的任意自然数），而且保证各IP地址不能重复，以避免计算机不能被识别。
计算机网络实验 IMB standardization office【IMB 5AB- IMBK 08- IMB 2C】试验一利用wireshark抓包工具抓包一、实验名称使用网络协议分析仪 Wireshark二、实验目的1. 掌握安装和配置网络协议分析仪Wireshark的方法；2. 熟悉使用Wireshark工具分析网络协议的基本方法，加深对协议格式、协议层次和协议交互过程的理解。
三、实验内容和要求1. 安装和配置Wireshark的网络协议分析仪，下载地址。
2. 使用并熟悉Wireshark分析协议的部分功能。
四、实验环境1．Windows7 操作系统PC机器。
机器具有以太网卡一块，通过双绞线与局域网连接。
软件。
五、操作方法与实验步骤1：安装网络协议分析仪，从官网下载exe软件双击安装。
2：启用Wireshark进行试验。
：启动初始如下显示：：分组捕获数据，并将捕获的数据保存为文件抓包实验数据.pcapng，当再次需要捕获时，可以打开文件在进行实验抓包。
：对数据进行协议分析。
在上部“俘获分组的列表”窗口中，有编号(No)、时间(Time)、源地址(Source)、目的地址(Destination)、协议(Protocol)、长度(Length)和信息(Info)等列(栏目)，各列下方依次排列着俘获的分组。
中部“所选分组首部的细节信息”窗口给出选中帧的首部详细内容。
下部“分组内容”窗口中是对应所选分组以十六进制数和 ASCII 形式的内容。
无线网连接抓包实验数据如下图1本地连接网页抓包实验数据如下图2图 1图 2六、实验数据记录和结果分析1：网络抓包实验获取的数据如下图3图 32：使用过滤器过滤数据比如以下图4中的Time=4 作为过滤条件，可以将图2过滤为图三，如果你需要符合某些条件的数据，这种方案可以分组，减少数据量，因此可以提高效率。
图 4七、实验体会、质疑和建议1：通过使用抓包实验工具基本上掌握了有关网络的一些协议，然后接下来的实验依次对实验的数据进行分析，对协议进行分析，然后分析网络中的五层结构进行探究。
实验一Windows网络设置及常用网络命令的使用一、实验目的（1）掌握Windows 网络设置方法及IP地址分配。
（2）熟悉常用的网络命令，排除网络故障。
二、实验内容1、在Windows 下，进行网络的设置。
（1）显示安装的网络协议，设置IP地址，网管和子网掩码Windows支持多种网络协议，包括默认安装TCP/IP协议。
在Windows设置网络配置，进入开始主菜单---＞设置－＞控制面板－＞网络连接－＞本地连接。
在面板中的常规中，显示已安装的所有网络协议，默认安装有TCP/IP协议。
选中TCP/IP, 单击属性。
出现设置窗口，可以设置IP地址，子网掩码、默认网关。
默认网关就是本网中与外网连接的主机或路由器的端口地址。
（2）设置DNS服务器的IP地址。
DNS（Domain name server）提供从域名到IP地址的映射服务。
一般也是必须设置的。
设置的原则是：将它设为最近的DNS服务器的IP地址。
理论上，可以设置为任何存在的DNS服务器地址。
可以设多个地址。
（3）其他设置。
还可以设置WINS服务器的地址，它可以完成NETBIOS名到IP地址的转换服务。
也可以设置其他的安全选项，根据需要设置。
2.熟悉windows常用网络命令进入控制台命令行模式。
开始---->执行----->CMD。
1.Ipconfig该命令可以检查网络接口配置。
如果用户系统不能到达远程主机，而同一系统的其他主机可以到达，那么用该命令对这种故障进行判断是有必要的。
当主机能到达远程主机但不能到达本网主机时，则表示子网掩码设置有问题，可据此进行修改。
Ipconfig用来获取本机IP地址等信息。
1）命令格式:ipconfig [/all /renew [adapter] /release [adapter]]2）参数含义如果没有参数，那么 ipconfig 实用程序将向用户提供所有当前的 TCP/IP 配置值，包括 IP 地址和子网掩码。
【关键字】网络实验一常用网络测试命令实验指导通常操作系统都提供一些网络实用程序，供用户访问网络、进行网络参数设置、网络性能监视、状态查看、故障检测等。
WINDOWS 提供了许多命令行工具，可以使用这些工具诊断和解决计算机和网络的问题。
本实验介绍常用命令的功能和用法。
一、Ping 命令1．Ping 命令简介Ping命令是网络尝试中最实用最普遍使用的工具，凡是使用TCP/IP协议的电脑都可用Ping命令来尝试计算机网络的通顺。
Ping命令是用于确定本地主机是否能与其他主机交换数据报。
根据返回的信息，判断TCP/IP参数是否设置正确以及运行是否正常。
要想使用Ping命令，可在DOS下或直接在MS-DOS方式下输入该命令并回车打开它。
为了更详细的了解Ping命令，可输入“Ping/?”命令，回车后可看见Ping命令常见的参数。
2．Ping命令的格式Ping [参数1][参数2][参数3] 目的地址下面为常用参数●-t:连续对IP地址执行Ping命令，直到被用户以Ctrl+C中断。
Ping –t 222.19.237.65的执行结果如图所示。
图1-1 ping -t 命令该命令一直尝试指定的目的主机，直到按ctrl+c组合键中断为止。
使用该参数进行尝试非常适合在排除故障时使用，便于及时发现连接恢复正常。
●-n count:发出的探测包的数目，默认值为4。
如Ping –n 10 222.19.237.65，即发送10个探测数据包。
如果说-t 是发送无数数据包，那么，- n 就表示发送有限的数据包。
-l size:发送缓冲区大小。
●-f:设置禁止分割包标志。
●-I TTL:包生存时间，该数值决定了IP包在网上传播的距离。
●-v:服务类型。
●-a:解析主机地址。
通常情况下，Ping命令可以不带任何参数，而是在其后加空格，然后键入尝试目标的地址。
目的地址既可以是域名，也可以是IP地址。
Ping是一个尝试程序，如果Ping运行正确，大体上就可以排除网络访问层、网卡、MODEM的输入输出线路、电缆和路由器等存在的故障，从而减小了问题的范围。

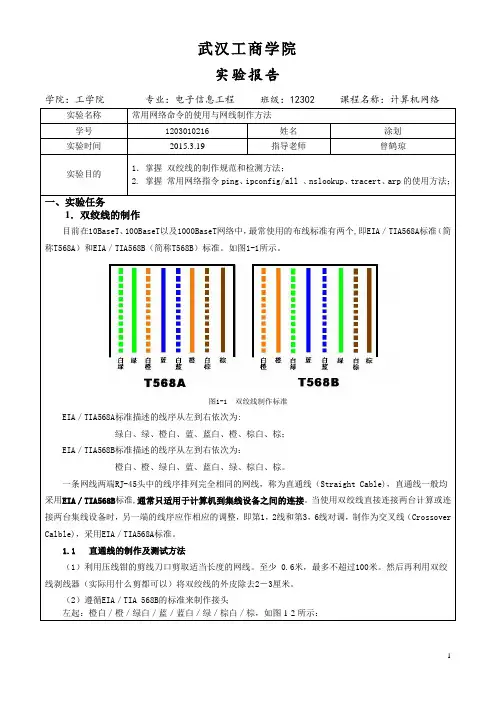

实验一网线的制作1. 目的要求掌握双绞线(直连线、穿插线)的制作方法。
2. 实验容制作双绞线网线3. 网线制作实验步骤双绞线网线的制作其实非常简单，就是把双绞线的4对8芯网线按一定规那么插入到水晶头中，所以这类网线的制作所需材料仅需双绞线和水晶头；所需工具也较简单，通常仅需一把专用压线钳即可，这在上一篇已作详细介绍，在此就不再赘述了。
双绞线网线的制作其实就是网线水晶头的制作。
这类网线制作的难点就是不同用途的网线跳线规那么不一样，下面先来看最根本的直通五类线〔不用跳线〕的制作方法，其它类型网线的制作方法类似，不同的只是跳线方法不一样而已。
直通RJ-45接头的制作为了方便读者理解，下面以Step-By-Step方式一步步向大家介绍这类网线的制作方法，后面的章节及容也尽量按这一方式进展。
第1步：用双绞线网线钳〔当然也可以用其它剪线工具〕把五类双绞线的一端剪齐〔最好先剪一段符合布线长度要求的网线〕，然后把剪齐的一端插入到网线钳用于剥线的缺口中，注意网线不能弯，直插进去，直到顶住网线钳后面的挡位，稍微握紧压线钳慢慢旋转一圈〔无需担忧会损坏网线里面芯线的包皮，因为剥线的两刀片之间留有一定距离，这距离通常就是里面4对芯线的直径〕，让刀口划开双绞线的保护胶皮，拔下胶皮。
如图1所示。
当然也可使用专门的剥线工具来剥皮线。
【小提示】网线钳挡位离剥线刀口长度通常恰好为水晶头长度，这样可以有效防止剥线过长或过短。
剥线过长一那么不美观，另一方面因网线不能被水晶头卡住，容易松动；剥线过短，因有包皮存在，太厚，不能完全插到水晶头底部，造成水晶头插针不能与网线芯线完好接触，当然也不能制作成功了。
图1第2步：剥除外包皮后即可见到双绞线网线的4对8条芯线，并且可以看到每对的颜色都不同。
每对缠绕的两根芯线是由一种染有相应颜色的芯线加上一条只染有少许相应颜色的白色相间芯线组成。
四条全色芯线的颜色为：棕色、橙色、绿色、蓝色。
先把4对芯线一字并排排列，然后再把每对芯线分开〔此时注意不跨线排列，也就是说每对芯线都相邻排列〕，并按统一的排列顺序〔如左边统一为主颜色芯线，右边统一为相应颜色的花白芯线〕排列。
姓名：
报名编号：
学习中心：
层次：
专业：
实验一：PC的网络连接及测试
实验目的：1,能独立制作网络直通跳线。
2.通过配置pc的ip地址，使用ping命令测试网络连接。
实验问题讨论：
1．T568A 线序和T568B 线序。
T568A 的标准是：白绿、绿、白橙、蓝、白蓝、橙、白棕、棕。
T568B 的标准是：白橙、橙、白绿、蓝、白蓝、绿、白棕、棕。
2．网线制作步骤。
1剪断、2剥皮、3排序。
按照T568B标准线序排列。
线序：白橙、橙、白绿、蓝、白蓝、绿、白棕、棕。
技巧：先把橙色的线放左边，棕色的放右边，绿色和蓝色放中间。
然后把每根线拆开、理顺、捋直，然后按照规定的线序排列整齐。
注意绿色线分开。
4剪齐、5插入、6压制。
实验二：交换机VLAN的基本配置
实验目的：1、观察网络环境、认识各种网络设备。
2、学会制作UTP直通跳线3、学会配置PC的IP地址。
4、学会使用ipconfig/all命令查看本机的MAC地址和IP配置。
5、学会使用PING命令测试网络连通性。
实验问题讨论：
1．哪些命令是将Switch B的1-6号端口划分到VLAN2？
[H3c]sysname switch B
[switch B]vlan2
[switch B-vlan2]port Ethernet 1/0/1 to Ethernet 1/0/6
2．4台PC机之间能够ping通吗？请写出结果及其原因。
在同一个VLAN中的4台PC机可以ping通，不在同一个VLAN中的4台PC机不可以ping通。
实验三：路由器静态路由配置
实验目的：1、理解路由表。
2、掌握路由器静态路由配置。
实验问题讨论：
1．路由器静态路由配置实验，为什么需要两条配置口电缆，其作用是什么？
一条配置口上是下一跳路由的ip信息，其作用是代表连接另外的网络的出接口IP地址。
一条配置口上是本地网关IP信息，本地局域网发起源。
2．通过路由器静态路由配置的实验，写出静态路由实现的功能以及静态路由配置的作用。
配置静态路由后，去往指定目的地的数据报文将按照指定的路径进行转发。
组网结构比较简单的网络中，只需要配置静态路由就可以实现网络互通。
恰当的设置和使用静态路由可以改善网络性能，保证重要网络带宽。
实验四：生成树协议STP的配置
实验目的：1、掌握STP协议的原理和基本配置。
2、通过改变交换机参数来改变生成树结构，从而进一步加深对STP协议的理解。
实验问题讨论：
1．生成树协议定义？
生成树协议(STP,Spanning Tree Protocol),又称扩展树协定，是一基于OSI网络模型的数据链路层通讯协定，用于确保一个无回圈的区域网络环境。
通过有选择性地阻塞网络冗余链路来达到消除网络二层环路的目的，同时具备链路的备份功能。
2．写出将4台交换机依次命名为SwitchA, SwitchB, SwitchC, 和SwitchD的代码。
<H3C>system
[H3C ]sysname switchA
<H3C>system
[H3C]sysname witchB
<H3C>system
[H3C]sysname switchC
<H3C>system
[H3C ]sysname switchD
实验五：路由器RIP的基本配置
实验目的：1、了解RIP协议的原理。
2、掌握路由器RIP协议的基本配置。
实验问题讨论：
1．如何启动RIP协议？
在PCA中超级终端中输入[RA]rip命令启动RIP。
输入network 0.0.0.0 表示允许路由器所链接的所有网段启动RIP。
2．启动RIP协议之后，路由表具体变化是什么？
1、路由表增加一条。
2、与PCA可以ping通。
3、启动RIP后，实现了网络互连。
客观题：谈谈你对本课程学习过程中的心得体会？
通过学习网络这门课程，使我对网络更加刮目相看了。
这门课程带给我很多实用技术，例如局域网的组建和一些上网是常用的技巧与方法。
这次的学习，使我能够马上学以致用。
这是我最大的收获。
