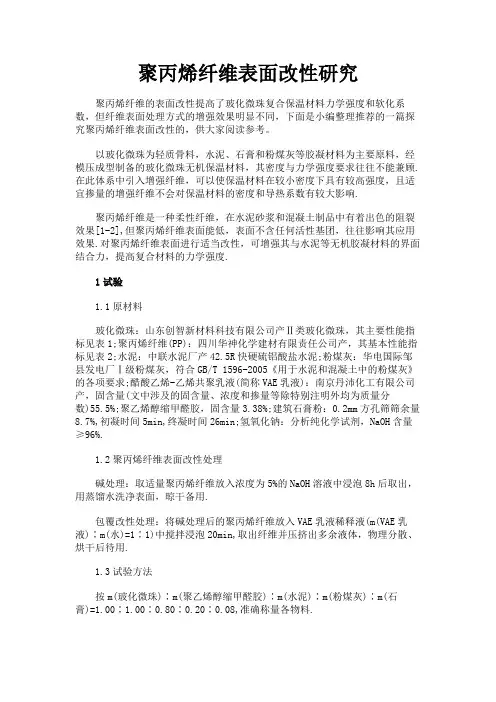

聚丙烯纤维表面改性研究
聚丙烯纤维的表面改性提高了玻化微珠复合保温材料力学强度和软化系数，但纤维表面处理方式的增强效果明显不同，下面是推荐的一篇探究聚丙烯纤维表面改性的论文范文，供大家阅读参考。
以玻化微珠为轻质骨料，水泥、石膏和粉煤灰等胶凝材料为主要原料，经模压成型制备的玻化微珠无机保温材料，其密度与力学强度要求往往不能兼顾.在此体系中引入增强纤维，可以使保温材料在较小密度下具有较高强度，且适宜掺量的增强纤维不会对保温材料的密度和导热系数有较大影响.
聚丙烯纤维是一种柔性纤维，在水泥砂浆和混凝土制品中有着出色的阻裂效果[1-2],但聚丙烯纤维表面能低，表面不含任何活性基团，往往影响其应用效果.对聚丙烯纤维表面进行适当改性，可增强其与水泥等无机胶凝材料的界面结合力，提高复合材料的力学强度. 1试验
1.1原材料
玻化微珠：山东创智新材料科技有限公司产Ⅱ类玻化微珠，其主要性能指标见表1;聚丙烯纤维(PP)：四川华神化学建材有限责任
公司产，其基本性能指标见表2;水泥：中联水泥厂产42.5R快硬硫
铝酸盐水泥;粉煤灰：华电国际邹县发电厂Ⅰ级粉煤灰，符合GB/T 1596-xx《用于水泥和混凝土中的粉煤灰》的各项要求;醋酸乙烯-乙烯共聚乳液(简称VAE乳液)：南京丹沛化工有限公司产，固含量(文中涉及的固含量、浓度和掺量等除特别注明外均为质量分数)55.5%;
聚乙烯醇缩甲醛胶，固含量3.38%;建筑石膏粉：0.2mm方孔筛筛余量8.7%,初凝时间5min,终凝时间26min;氢氧化钠：分析纯化学试剂，NaOH含量≥96%.
1.2聚丙烯纤维表面改性处理
碱处理：取适量聚丙烯纤维放入浓度为5%的NaOH溶液中浸泡
8h后取出，用蒸馏水洗净表面，晾干备用.
包覆改性处理：将碱处理后的聚丙烯纤维放入VAE乳液稀释液(m(VAE乳液)∶m(水)=1∶1)中搅拌浸泡20min,取出纤维并压挤出多
余液体，物理分散、烘干后待用.
1.3试验方法
按m(玻化微珠)∶m(聚乙烯醇缩甲醛胶)∶m(水泥)∶m(粉煤灰)∶m(石膏)=1.00∶1.00∶0.80∶0.20∶0.08,准确称量各物料.
聚丙烯纤维掺量与相应的试样编号见表3,其中P组为掺加未改性聚丙烯纤维的复合保温材料试样、A组为掺加碱处理聚丙烯纤维的试样、C组为掺加VAE乳液包覆改性聚丙烯纤维的试样.
先将玻化微珠、聚丙烯纤维、水泥、粉煤灰和石膏混合均匀，
聚乙烯醇缩甲醛胶通过喷射枪以雾化状态均匀喷射到混合料中，再将混合料倒入500mm×300mm×80mm的模具中整平，并在0.47MPa压力
下模压成型，1h后脱模，得到500mm×300mm×50mm的保温板材.
在20℃,相对湿度95%的条件下养护3d后，将保温板材放入60℃电热鼓风干燥箱中烘干备用.
将制备的保温板材按照标准要求分别加工成250mm×100mm×
50mm的抗折试样和100mm×100mm×50mm的抗压试样，依据GB/T 5486-xx《无机硬质绝热制品试验方法》分别测试各试样的抗折强度
和抗压强度;参照GB/T 20473-xx《建筑保温砂浆》测试试样的软化
系数，试样尺寸与抗压强度测试尺寸相同;将板材加工成尺寸为300mm ×300mm×25mm,依照GB/T 10294-xx《绝热材料稳态热阻及有关特性的测定防护热板法》，使用IMDRY3001-Ⅵ智能型双平板导热系数测
定仪(精确至0.000 1,测量精度±3%)测试试样的导热系数;对改性前后聚丙烯纤维表面的微观形貌及复合保温材料的断口形貌进行SEM
分析.
2结果与讨论
2.1聚丙烯纤维掺量对复合保温材料力学性能的影响
复合保温材料试样的抗折强度随聚丙烯纤维掺量的增加逐步增大，当纤维掺量超过1.0%后，试样的抗折强度趋于稳定;复合保温材料试样的抗压强度随纤维掺量的增加先增大后减小，变化幅度不大;
当聚丙烯纤维的掺量达到1.0%时，试样的抗折强度和抗压强度均达
到最大，分别为0.62,1.47MPa,较空白试样P0分别提高了93.75%和7.30%.
2.2聚丙烯纤维掺量对复合保温材料密度和导热系数的影响
复合保温材料的密度和导热系数测试结果见表4.由表4可以看出，聚丙烯纤维掺量对复合保温材料的密度和导热系数影响甚微，试样的密度基本保持在299kg/m3,导热系数为0.069 8~0.069 9W/(m·K)。
2.3聚丙烯纤维表面改性对复合保温材料性能的影响
聚丙烯纤维表面改性对复合保温材料力学性能和软化系数的影响见图2,3.
由图2可知，聚丙烯纤维分别经碱处理和VAE乳液包覆改性处理后，可使复合保温材料试样A和试样C的抗折强度由未改性处理试样P5的0.62MPa分别提高到0.71,0.98MPa,增加了14.52%和58.06%;试样A和试样C的抗压强度由试样P5的1.47MPa分别提高到
1.53,1.62MPa,增加了4.08%和10.20%.
由图3可以看出，经碱处理的聚丙烯纤维对复合保温材料的软化系数基本没有影响，而经VAE乳液包覆改性处理的聚丙烯纤维可使复合保温材料的软化系数由未改性处理试样P5的0.40增大到0.45,提高了12.50%.由此可知，对聚丙烯纤维进行碱处理和包覆改性处理均可明显改善玻化微珠复合保温材料的抗折强度.
对比2种表面改性处理方式的效果，发现经VAE乳液包覆改性处理的聚丙烯纤维对复合保温材料力学强度和软化系数的提高作用均明显优于经碱处理的聚丙烯纤维.聚丙烯纤维表面处理方式对复合保温材料密度和导热系数的影响不大.复合保温材料试样A和试样C 的密度和导热系数与未改性处理试样P5相比均无明显变化，3种复合保温材料试样的密度和导热系数基本上保持在299kg/m3和0.069 9W/(m·K)左右.
2.4聚丙烯纤维表面改性效果分析
聚丙烯纤维的表面改性提高了玻化微珠复合保温材料力学强度和软化系数，但纤维表面处理方式的增强效果明显不同.为研究聚丙烯纤维表面处理方式对复合保温材料增强效果的差异，利用SEM对纤维微观形貌(图4)进行观察.
由图4可见，未经表面改性处理的聚丙烯纤维表面光滑洁净，纤维比表面积较小;经碱处理后的聚丙烯纤维表面出现一些点状物和凹痕，粗糙度明显提高，比表面积增加，表面能提高;经VAE乳液包覆改性处理的聚丙烯纤维表面改性效果最为明显，表面包覆了1层乙烯与醋酸乙烯共聚物(EVA)，呈现凹凸不平的形貌，纤维与基体材料的接触面积显着增大，改善了纤维与基体的界面吸附及结合状况.
聚丙烯纤维在碱处理的过程中，纤维表面的杂质被侵蚀溶解，原来的杂质位置上留下微小孔隙;当纤维在VAE乳液中充分搅拌时，乳液中的EVA容易吸附在不光滑的纤维表面上，与纤维形成较为牢固的结合.EVA带有的极性基团及凹凸不平的表面，均可提高其与体系中胶凝材料(水泥、石膏和粉煤灰)水化产物及聚乙烯醇缩甲醛胶的界面结合，从而改善复合材料的界面性能.
根据复合保温材料成型工艺的特点，物料经搅拌和施胶后，玻化微珠和聚丙烯纤维表面均黏附着1层水泥、粉煤灰、石膏颗粒及聚乙烯醇缩甲醛胶的混合物，经模压成型后这些混合物间相互黏合，通过胶凝材料的水化形成一体.基体材料中的水泥熟料矿物和石膏通过水化反应生成AH3凝胶、C-S-H凝胶、钙矾石及CaSO4·2H2O等水化
产物，水化过程中释放的Ca(OH)2与粉煤灰中的活性组分发生反应生成水化硅酸钙和水化铝酸钙等.
同时，随着胶凝材料水化过程的进行及水分的蒸发，体系中的聚乙烯醇缩甲醛胶在毛细孔表面、玻化微珠-水化产物界面和聚丙烯纤维-水化产物界面的局部发生絮凝而形成聚合物膜，聚合物膜中的极性基团与水化产物和EVA中的极性基团相互键合，增强了基体与玻化微珠、聚丙烯纤维的界面结合，减少了微裂纹在界面上的发生，宏观上表现为复合保温材料力学强度和耐水性能的提高.
2.5聚丙烯纤维对玻化微珠复合保温材料的增强机制
聚丙烯纤维在玻化微珠复合保温材料体系中分布均匀，在三维方向上呈乱向分布，形成网络骨架，可起到分散应力的作用.均匀分布在体系中的单丝纤维可承受材料因干燥收缩及吸水膨胀而产生的应力，降低裂纹产生的概率.在材料的破坏过程中，纤维可以消耗裂纹发展过程的能量，纤维的界面破坏、拉长和拔出均会消耗一定的裂纹能量，减弱裂纹尖端的应力集中作用，阻碍裂纹的生长和发展，增大了造成材料破坏所需要的能量[3-6].裂纹在材料中的发展过程如图5所示.
混合料经模压成型、胶凝材料水化而形成一体，但在玻化微珠与聚丙烯纤维及玻化微珠之间会形成一定的微小孔隙(见图5(a));在外力作用下，这些微小孔隙处因应力集中而产生微裂纹，微裂纹沿基体扩展到纤维和玻化微珠与水化产物的界面处(见图5(b),(c))，裂纹的能量在界面处发生流散，此时，裂纹能量的流散主要在于界面处
键能的破坏和界面的剥离;在外界应力的持续作用下，部分裂纹穿透
纤维或玻化微珠，造成纤维局部的拉长和拔出，以及玻化微珠和基体的破裂(见图5(d),(e))，导致材料发生破坏、断裂.
图6为复合保温材料试样P5和试样C断口形貌的SEM照片.
由图6可以看出，试样P5断口处纤维表面较为光滑，只有少量的水化产物附着在上面;试样C断口处聚丙烯纤维表面包覆有大量的
水化产物，只在局部发生脱黏.VAE乳液包覆改性聚丙烯纤维与基体
的界面结合较好，有利于聚丙烯纤维在复合保温材料中强度的挥发，提高了复合保温材料的力学强度和耐水性能。
3结论
(1)聚丙烯纤维掺量为1.0%时，可改善玻化微珠复合保温材料
的力学性能，尤其是复合保温材料的抗折强度得到显着提高，试样的抗折强度和抗压强度较空白试样分别提高了93.75%和7.30%.
(2)聚丙烯纤维经碱处理和VAE乳液包覆改性处理后均可改善
纤维与基体的界面结合状况，从而能进一步提高复合保温材料的性能，其中纤维经VAE乳液包覆改性的效果更好.在最佳聚丙烯纤维掺量下，经VAE乳液包覆改性处理后的聚丙烯纤维复合保温材料试样的抗折
强度和抗压强度达0.98,1.62MPa,较未改性处理试样分别提高了
58.06%和10.20%,软化系数提高了12.50%.
(3)与碱处理改性方式相比，VAE乳液包覆改性处理使聚丙烯纤维表面包覆了1层EVA,形成了带有极性基团并凹凸不平的表面，增
大了纤维与基体材料的接触面积，改善了纤维与基体的界面吸附及结合状况
碳纤维表面处理研究现状
碳纤维表面处理研究现状 摘要：综述了碳纤维的应用领域，当前国内外的碳纤维的生产状况，分析了各种碳纤维表面处理的研究现状以及各方法的优缺点。分析结果表明：国外对我国碳纤维生 产进行了技术封锁，我国工业化碳纤维生产与日本等国有较大差距。电化学氧化法对碳纤维表面处理效果较好，处理后碳纤维表面活性基团数量明显增多，生产条件易于控制，该方法很好应用于工业生产。 关键词：碳纤维；表面处理；电化学氧化法； 引言 随着国防科技要求的不断提高，航天航空、军事武器等高科技设备对材料的性能要求的提高，碳纤维复合材料以其耐高温，耐摩擦、导电、导热、耐腐蚀、高比强度等特点被广泛的应用于这些领域。国外碳纤维材料生产研发较早，现今以日本，美国等国家的生产技术领先于世界。 碳纤维按其加工的先驱体不同可以分为：粘胶基碳纤维、沥青基碳纤维、聚丙烯腈基（PAN）碳纤维。碳纤维作为一种增强相与金属、陶瓷、树脂等结合使复合材料的性能得到很大提高。碳纤维表面的活性基团较少，表面光滑，为更好的与基体材料结合，需要在材料复合前对纤维进行一定表面处理。碳纤维表面处理按当前的研究现 状可以分为氧化法和非氧化法。在此对纤维的生产状况做出一些介绍以及纤维表面处理的各种方法做比较。 1碳纤维应用领域及国内外生产状况 碳纤维复合材料具有卓越的物化性能，被广泛应用于航天航空、国防军事、体育用品、风能发电、石油开采以及医疗器械⑴。 碳纤维被用于制造飞机、航天器、卫星等，因碳纤维的轻质、高强度等特点，飞行器的噪音小，飞行所需的燃料消耗降低。据有关报道，飞行器每降低1kg的质量，运载飞行器的火箭可以减轻500kg。航天航空领域碳纤维的使用量从2008年的8200t, 到2010年的1万t,预计今年将达到1.3万t。在飞机的制造中，纤维复合材料应用比例都
南昌航空大学科技学院 毕业设计（论文）开题报告 题目碳纤维表面改性研究进展 专业名称高分子材料与工程 班级学号088102121 学生姓名刘强 指导教师万里鹰 填表日期2012 年 3 月16 日
碳纤维的表面改性研究进展 一．选题的依据及意义： 1.碳纤维简介 碳纤维是纤维状的碳素材料，含碳量在90%以上。它是利用各种有机纤维在惰性气体中、高温状态下碳化而制得。碳纤维具有十分优异的力学性能，是目前已大量生产的高性能纤维中具有最高的比强度和最高的比模量的纤维，特别是在2000℃以上的高温惰性环境中，碳材料是唯一强度不下降的物质，是其他主要结构材料（金属及其合金）所无法比拟的。除了优异的力学性能外，碳纤维还兼具其他多种优良性能，如低密度、耐高温、耐腐蚀、耐摩擦、抗疲劳、震动衰减性高、电及热传导性高、热膨胀系数低、光穿透性高，非磁体但有电磁屏蔽性等。但未经表面处理的碳纤维表面惰性大，缺乏具有化学活性的官能团，与基体的黏结性差，界面中存在较多的缺陷，限制了碳纤维高性能的发挥。因此，国内外对碳纤维的表面改性研究非常活跃。碳纤维的表面改性主要通过提高碳纤维表面活性，强化碳纤维与基体树脂之间界面性能，达到提高复合材料层间剪切强度的目的。 作为高性能纤维的一种，碳纤维既有碳材料的固有特性，又兼备纺织纤维的柔软可加工性，是先进复合材料最重要的增强材料，已在军事及民用工业的各个领域取得广泛应用，从航天、航空、汽车、电子、机械、化工、轻纺等民用工业到运动器材和休闲用品等。因此，碳纤维被认为是高科技领域中新型工业材料的典型代表，为世人所瞩目。碳纤维产业在发达国家支柱产业升级乃至国民经济整体素质提高方面，发挥着非常重要的作用，对我国产业结构的调整和传统材料的更新换代也有重要意义，对国防军工和国民经济有举足轻重的影响。 2 碳纤维表面结构与性能 碳纤维一般是用分解温度低于熔融点温度的纤维状聚合物通过千度以上固相热解而制成的,在热裂解过程中排出其它元素,形成石墨晶格结构。通过在氧气等离子气体中用腐蚀方法研究碳纤维的结构发现,石墨微晶在整个纤维中的分布是不均匀的,碳纤维由外皮层和芯层两部分组成,外皮层和芯层之间是连续的过渡层。延直径测量,皮层约占14%,芯层约占39%。皮层的微晶尺寸较大,排列较整齐有序。由皮层到芯层,微晶尺寸减小,排列逐渐变得紊乱,结构的不均匀性越来越显著,称之为过渡区。碳纤维表面的粗糙度、微晶大小、官能团的种类和数量对碳纤维与基体的结合性能有很大的影响。增加表面粗糙度有利于碳纤维与基体树脂的机械嵌合,增强锚锭效应;石墨微晶越大,处于碳纤维表面棱角和边缘位置的不饱和碳原子数目越少,表面活性越低,相反,微晶越小,活性碳原子的数目就越多,越有利于纤维与树脂的粘合;碳纤维表面的官能团如- OH、-NH2等能与基体
华东理工大学XXXX—XXXX学年第一学期《合成纤维改性》课程论文 XXXX.10 班级材制080 学号10082683 姓名周超 开课学院材料学院任课教师刘敏成绩
聚丙烯纤维的性能及改性 材制080（10082683）周超 摘要：聚丙烯纤维是上个世纪六十年代开发出的新纤维品种。由于其原料来源丰富，生产过程简单，成本低，因而应用广泛。其最大的优点是质地轻，而且保暖性好、耐化学腐蚀，强度及耐磨性好。聚丙烯纤维具有许多优良的性能，但也有蜡感强、手感偏硬、难染色、易积聚静电等缺点。因此对其进行改性，开发新品种已成为聚丙烯纤维发展的主要方向。 关键词：聚丙烯，丙纶，染色，细旦，抗菌保健 聚丙烯纤维（亦称PP，中国称丙纶）于1960年由公司首先实现工业化生产的新纤维品种，丙烯聚合物有3种构型，纤维生产使用的是等规度大于95%的等规聚丙烯。由于聚丙烯纤维原料来源丰富，生产过程简单，成本低，应用广泛，因此20世纪70年代以后聚丙烯生产发展迅速。1997年其产量已经达到387×104t（占合成纤维总产量的15.6%），超过聚丙烯腈纤维成为仅次于涤纶、棉纶的第三大合成纤维。我国聚丙烯纤维的生产开始的较晚，但发展速度较快，1978~1997年间聚丙烯纤维产量增长了40多倍，而同期合成纤维增长不足10倍。足见聚丙烯纤维发展势头之强劲[1]。 以等规为原料纺丝制得的等规聚丙烯,是中最轻的品种；强度为35～ 62cN/dtex；耐磨性仅次于；耐腐蚀性良好，尤其是对无机酸、碱稳定性很好；不发霉,不腐烂,不怕虫蛀等。但染色较困难。目前，可采用染料或颜料熔体着色、色母粒或注射染色等纺成有色丝；也有在聚合时加入添加剂进行共聚或接枝共聚，使聚合体大分子上引入能与染料相结合的极性基团，再按常规法染色。聚丙烯纤维还有耐光性差、静电大、耐燃性差等缺点，可采用加入各种添加剂的方法加以改善[2]。 聚丙烯纤维通常采用法生产。将聚丙烯树脂加入立式或卧式螺杆挤出机加热熔融，通过计量泵由喷丝头挤出，在空气中冷却成纤。工业上还采用膜裂成纤法制得割裂和膜裂纤维。聚丙烯纤维熔体纺丝的特点是：①一般用单头等螺距螺杆挤压机,为适应成纤聚丙烯熔体粘度高、流动性差的特点,螺杆压缩比要大，最小为2.8，计量段尽可能短,螺杆长径比范围为20～26。②由于分子量大，纺丝时熔体温度一般比熔点高出100～130℃，也可采用加等方法以降低纺丝温度。③冷却成型过程中结晶速度较快，冷却温度宜稍低[3]。 丙纶的纵面平直光滑，截面呈圆形。丙纶最大的优点是质地轻[4]，其密度仅为0.91g/cm3是常见化学纤维中密度最轻的品种，所以同样重量的丙纶可比其他纤维得到的较高的覆盖面积。丙纶的强度高，伸长大，初始模量较高，弹性优良。所
关于芳纶纤维改性和芳纶纤维增强复合材料用树脂 基体的研究 摘要:芳纶纤维与各种树脂制成高性能复合材料广泛应用于航天、国防、汽车等行业，由于芳纶纤维具有高结晶度、表面化学活性基团少等缺点，使复合材料出现层间剪切强度、横向拉伸强度等性能较低等缺点，限制了复合材料性能的发挥及其应用领域的推广。芳纶纤维复合材料研究，集中在对芳纶纤维表面进行物理的、化学方面的改性处理以及合适树脂基体的选择。本文对这两个方面进行了总结，并提出了相关展望。 关键词:芳纶纤维复合材料改性树脂基体 1前言 1.1芳纶的定义 芳纶是一种高科技纤维,它的全称为“芳香族聚酰胺纤维”,它具有优良的力学性能,理想的机械性质和稳定的化学性质理想的机械性质。由芳香环和酰胺键构成了聚合物大分子的主链,且其中至少86%的酰胺基直接键合在芳香环上,每个重复单元的酰胺基中的氮原子和羰基均直接与芳香环中的碳原子相连接并置换其中的一个氢原子,我国将其定名为芳纶。它包括全芳族聚酰胺纤维和杂环芳族聚酰胺纤维2大类,全芳族聚酰胺纤维主要包括对位的聚对苯二甲酰对苯二胺和聚对苯甲酰胺纤维、间位的聚间苯二甲酰间苯二胺和聚间苯甲酰胺纤维、共聚芳酰胺纤维以及如引入折叠基、巨型侧基的其它芳族聚酰胺纤维;杂环芳族聚酰胺纤维是指含有氮、氧、硫等杂质原子的二胺和二酰氯缩聚而成的芳论,如有序结构的杂环聚酯胺纤维等。由于聚对苯二甲酰对苯二胺（对位芳纶，其产品有Kevlar，Twaron，国产芳纶II）是中国市场上应用最广的芳纶，本文中芳纶均指对位芳纶。 1.2芳纶纤维的应用 纤维增强树脂基复合材料因有比强度高、比模量大、比重小等特点,而得到广泛应用。先进复合材料的增强材料有碳纤维、硼纤维、超高分子量聚乙烯纤维和芳纶纤维。芳纶纤维具有模量高、强度大以及耐热性和化学稳定性等特点,与金属和碳纤维相比,具有更低的介电常数[1],芳纶纤维与各种树脂制成高性能复合材料广泛应用于航天航空、电子信息等领域,
纤维混凝土是一种新型的复合材料，是当代混凝土改性研究的一个重要领域，近年来，以钢纤维、合成纤维、碳纤维及玻璃纤维为代表的纤维，在混凝土中应用得到了迅速的发展，纤维混凝土是继钢筋混凝土、预应力混凝土之后的又一次重大突破。由于纤维和混凝土的共同作用，使混凝土具有一系列优越的性能，因而受到国内外工程界的极大关注和青睐，并广泛应用于各工程领域。 一、纤维在混凝土中的作用在混凝土中掺入短而细且均匀分布的纤维后，明显具有阻裂、增强和增韧的效果。纤维与水泥基材料复合的主要目的在于克服后者的弱点，以延长其使用寿命，扩大其应用领域。纤维在混凝土中主要起着以下三方面的作用： 1.阻裂作用纤维可阻碍混凝土中微裂缝的产生与扩展，这种阻裂作用既存在于混凝土的未硬化的塑性阶段，也存在于混凝土的硬化阶段。水泥基体在浇注后的24小时内抗拉强度低，若处于约束状态，当其所含水分急剧蒸发时，极易生成大量裂缝，此时，均匀分布于混凝土中的纤维可承受因塑性收缩引起的拉应力，从而阻止或减少裂缝的生成。混凝土硬化后，若仍处于约束状态，因周围环境温度与湿度的变化，而使干缩引起的拉应力超过其抗拉强度时，也极易生成大量裂缝，在此情况下纤维仍可阻止或减少裂缝的生成。 2.增强作用混凝土不仅抗拉强度低，而且因存在内部缺陷而往往难于保证。当混凝土中加入适当的纤维后，可使混凝土的抗拉强度、弯拉强度、抗剪强度及疲劳强度等有一定的提高。 3.增韧作用纤维混凝土在荷载作用下，即使混凝土发生开裂，纤维还可横跨裂缝承受拉应力，并可使混凝土具有良好的韧性。韧性是表征材料抵抗变形性能的重要指标，一般用混凝土的荷载——挠度曲线或拉应力——应变曲线下的面积来表示。另外，还可提高和改善混凝土的抗冻性、抗渗性以及耐久性等性能。 应该强调的是纤维混凝土中纤维的作用，并非所有纤维都能同时起到以上三方面的作用，有时只起到其中两方面或单一方面的作用，这与纤维品种、纤维性能、纤维与混凝土界面间的黏结状况以及基体混凝土的类别和强度等级等因素密切相关。 二、纤维的分类和性能 1.纤维的分类 纤维可以按照不同的原则进行分类。从工程实用观点考虑，可按纤维的材质、弹性模量以及长度分类，见表1. 表1 纤维分类表 分类原则类别
工 程 塑 料 应 用 ENGINEERING PLASTICS APPLICATION 第46卷，第8期2018年8月 V ol.46，No.8Aug. 2018 149 doi:10.3969/j.issn.1001-3539.2018.08.027 芳纶纤维表面改性及其增强树脂基 复合材料制备的研究进展 张雄斌，贺辛亥，程稼稷 (西安工程大学材料工程学院，西安 710048) 摘要：综述了近年来芳纶纤维的表面改性方法，包括表面活化法、共聚改性法、络合改性法等化学改性方法及涂层法、高能射线法、等离子体改性法等物理改性方法，指出了各种改性方法存在的不足；介绍了芳纶纤维增强树脂基复合材料的制备方法，包括拉挤成型、模压成型、树脂传递模塑(RTM)成型、湿法缠绕成型等，对比分析了各种制备方法的优缺点；对其未来的研究方向和发展趋势进行了展望。 关键词：芳纶纤维；表面改性；树脂基复合材料；制备方法；发展趋势 中图分类号：TB332 文献标识码：A 文章编号：1001-3539(2018)08-0149-05 Research Progress on Surface Modification of Aramid Fibers and Preparation of Their Reinforced Resin Matrix Composites Zhang Xiongbin ， He Xinhai ， Cheng Jiaji (School of Materials Science & Engineering ， Xi ’an Polytechnic University ， Xi ’an 710048， China) Abstract ：The modification methods of aramid fibers were reviewed. These modification methods include chemical modifica-tion methods and physical modification methods. Chemical modification methods include surface activation method ，copolymeriza-tion modification ，complexing modification ，etc. Physical modification methods include coating method ，high energy ray method ，plasma modification and so on. The shortcomings of various modification methods were pointed out. The preparing techniques of ar-amid fibers reinforced resin matrix composites were introduced. These preparation methods include pultrusion ，mold forming ，resin transfer molding (RTM) and wet winding ，etc. The advantages and disadvantages of various preparation methods were compared and analyzed. Their future research direction and development trend were proposed. Keywords ：aramid fiber ；surface modification ；resin matrix composite ；preparation method ；development trend 芳纶纤维是一种高性能纤维，具有相对密度小、高模量、耐剪切等优异性能，被广泛应用于航空航天、军事、机械等领域[1–2]，但因芳纶纤维内部具有的高结晶度、高取向度等特殊结构，需对芳纶纤维进行表面改性，以增加纤维表面的粗糙度和引入有化学反应活性的官能团，提升与基体之间的反应活性，增强与基体之间的粘结性能[3]。为改善界面结合性能，对芳纶纤维进行表面改性，同时借助优异的制备方法获取高性能芳纶纤维增强树脂基复合材料一直是该领域研究的热点[4]。笔者综述了芳纶纤维表面改性及其树脂基复合材料的制备方法，展望了芳纶纤维增强树脂基复合材料未 来研究的重点方向和发展趋势。1 芳纶纤维表面改性 芳纶纤维因其光滑的表面，惰性的化学结构导致其与基体材料之间的粘结性能较差，制约了其广泛应用[5]。根据芳纶纤维表面改性方法的不同，主要分为化学改性和物理改性两种。1．1 化学改性 化学改性是指借助化学反应在纤维的表面引入一定量的活性反应基团，从而提升纤维与基体之间的粘附作用[6]。根据改性机理的不同，对芳纶纤维表面进行化学改性的方法 基金项目：中国纺织工业联合会指导性项目(2015116，2016052)，陕西省工业科技攻关项目(2016GY-014)通讯作者：贺辛亥，博士，教授，主要从事复合材料设计及成型研究 E-mail ：he_xinhai@https://www.doczj.com/doc/714969032.html, 收稿日期：2018-06-10 引用格式：张雄斌，贺辛亥，程稼稷.芳纶纤维表面改性及其增强树脂基复合材料制备的研究进展[J].工程塑料应用，2018，46(8)：149–153. Zhang Xiongbin ，He Xinhai ，Cheng Jiaji. Research progress on surface modification of aramid fibers and preparation of their reinforced resin matrix composites[J]. Engineering Plastics Application ，2018， 46(8)：149–153.
PBO纤维和树脂基体间TIFSS提高，但过多的偶联剂会导致偶联剂交联层过 厚，反而会TIFSS 降低．而等离子对纤维表面的刻蚀作用首先作用在偶联剂上，使得偶联剂形成接枝交联层，该偶联剂层对纤维能起到一定的保护作用，因此PBO纤维的σ下降的不多。 分析可知，偶联剂与等离子结合起来改性的工艺条件是：A一187偶联剂的含量为2％，氩气低温等离子处理的时间为2 min ，压力为5Opa，功率为30W。 在所选择的偶联剂中，A一187型偶联剂对提高PBO纤维与环氧树脂间Γ IFSS 效果最好，偶联剂的最佳的含量2％．(2)当A- 187含量为2％，氩气低温等离 子处理条件为2min，30W，50Pa时，改性后的PBO纤维的Γ IFSS 胂高达lO．44MPa， 相对于仅用偶联剂A-187改性的Γ IFSS 提高了52％，相对于原丝的Γ IFSS 提高了 78％。PBO纤维的浸润性也得到了很大的改善。(3)氩气低温等离子结合偶联剂
改性后的PBO纤维随着时问的推移，Γ 的下降不明显；接触角增大的幅度也 IFSS 不明显，其变化趋向于平稳，还略有下降趋势。氩气低温等离子体结合偶联剂改性的PBO纤维的衰减效应不明显。 接枝液常选用具有极性基团的烯类单体，其与树脂基体具有较好的相容性，能够与等离子体在纤维表面产生的活性中心发生反应。单体在纤维表面接枝后，可增强纤维表面和树脂基体间的相互作用，从而增强了复合材料的界面性能。 纤维是一种高性能纤维,但是由于它表面过于光滑,纤维表面活性又低,没有活性基团,因此与树脂基体的界面粘接性能差,一般比纤维低。所以需要对纤维表面进行处理,使纤维表面粗糙,提高表面自由能,增加纤维表面极性官能团数量,从而提高纤维与树脂基体的界面粘接强度。据资料报道,美国道化学公司采用活性等离子体处理方法在实验室对纤维进行表面处理,其中氧等离子处理使界面剪切强度邓提高了欧洲专利〕报道,采用气体三氧化硫对纤维进行磺化改性,通过在纤维表面引人磺酸基团,增加纤维表面极性,可以有效改善纤维表面的润湿性能,使得纤维与环氧树脂间界面剪切强度提高西安交通大学通过使用不同的硅烷类偶联剂对纤维进行涂覆,改性后的纤维与树脂基体间的界面剪切强度可以提高左右石佩玉等人也通过电子束辐射改性纤维,结果表明纤维和橡胶基体间的界面剪切强度可提高。本文研究了对纤维表面进行电晕放电处理后,纤维环氧复合材料缠绕成型环层间剪切强度的变化情况。 硫酸处理过的PBO纤维虽然强度没有盐酸处理过的纤维强度下降的多，但强度离散性是这几种介质处理后最大的，从图3一26看出在硫酸中纤维的破坏形式不同于在盐酸中，它是以原纤从纤维主体上剥离开始的。这可能是因为PBO 聚合物可以溶于质子酸的缘故，PBO分子链本身相互作用力很弱，而原纤间微弱
芳纶纤维表面改性研究进展 摘要：分析了芳纶纤维目前存在的问题，综述了芳纶的各种改性技术进展，包括表面涂层、化学改性、物理改性等，并展望了芳纶纤维改性技术的发展前景。关键词：芳纶纤维；表面改性；表面涂层；化学改性；物理改性Progress in surface modification of Aramid fibers Abstract：The present problems of aramid fibers were analyzed，and the progress in the modification of aramid fibers was reviewed。The methods of modification include coating，chemical-modification，physical-modification，and so on。 The trends of development in the modification of aramid fibers were pointed out。 Key words：Aramid fibers；surface modification；coating；chemical-modification；physical-modification 芳纶是目前世界上发展最快的一种高性能化学纤维，它是由美国杜邦公司最先开始研制的。其聚合物大分子的主链由芳香环和酰胺键构成，且其中至少85%的酰胺键直接键合在芳香环上，每个重复单元的酰胺基中的氮原子和羰基均直接与芳香环中的碳原子相连，并且置换其中一个氢原子的聚合物称为芳香聚酰胺树脂，由它纺成的纤维总称为芳香聚酰胺纤维，我国定名为芳纶[1]。自20世纪70 年代初，芳纶在美国核潜艇“三叉戟”C4潜地导弹的固体发动机壳体上应用以来，芳纶现在已经被广泛应用在很多行业。据统计，用于防弹衣、头盔等约占7%~8%；航空航天材料和体育材料约占40%；轮胎和胶带骨架等约占20%；高强绳索等约占13%[2]。从间位芳香族聚酰胺的结晶结构分析测试可知，从酰胺平面测量得亚苯基环的两面角成30°，这就使得它的结构相当稳定，并且亚苯基-酰胺之间和C-N键旋转的高能垒阻碍了间位芳香族聚酰胺分子链，成为完全伸直链的构象。它晶体里的氢键作用强烈，使其化学结构稳定，这就赋予间位芳香族聚酰胺纤维优越的耐热性、阻燃性和耐化学腐蚀性。对位芳香族聚酰胺的结晶结构为假斜方晶系，大分子链在结晶区域是完全伸长的。 NH-O 的角度是160°，这
专业：08高分子1班学号：08206020135 姓名：金从伟 聚丙烯改性 引言：聚丙烯因其具有良好的加工性能和物理、力学、化学性能而获得广泛应 用。是目前增长速度最快的通用型热塑性塑料。聚丙烯的主要应用领域为学向拉丝制品，膜片制品及包装容器制品。但近年来将普通聚丙烯经过填充、增强、共混改性再作为原料制作汽车，电器．仪表等工业配套零部件也已成为其主要的应用领域。 关键词：聚丙烯;改性 1.物理改性 物理改性由于工艺过程简单，生产周期短。所制得材料性能优良。近年来已成为高分子材料一个新的研究热点。常用的改性方法主要有共混改性、填充改性、增强改性等。 1.1 共混改性 共混改性是将聚丙烯与橡胶或其它热塑性树脂的弹性体共混制备共混物。最古老和最简单的方法是机械掺合法。共混改性可明显改进低温脆性、冲击强度和耐寒性等。如聚丙烯与乙丙橡胶顺丁橡胶、聚异丁烯等共混，可提高冲击强度3～7倍，提高耐寒性8～ l0倍。聚丙烯除了二元共混体外，还采用了三元共混体系。如玻璃纤维增强聚丙烯和橡胶共混，不但改善了冲击韧性和耐寒性，同时刚性和抗蟠变性能也得到保证，其制品的力学性能可与ABs相媲美。 1．2填充改性 为了开拓聚丙烯在工程塑料应用领域中的用途，需要提高聚丙烯的刚性和耐热性，可以添加填充材料，如滑石粉、碳酸钙硫酸钡、云母、石膏、石棉、术粉、炭黑、硅藻粉和高岭土等。填充性主要是提高聚丙烯的刚性、耐热性和尺寸稳定性，并可降低成本 1．3增强改性 用玻璃纤维和碳纤维作为增强材料，其最大特点是基体树脂聚丙烯的化学稳定性强，可提高抗张、抗弯曲和冲击强度，降低成型收缩率。经增强后的聚丙烯，其性能与尼龙、聚甲醛、聚碳酸脂等工程塑料相当。玻璃纤维增强聚丙烯既保持了聚丙烯成本低的特点，且在玻璃纤维增强热塑性塑料 中，其比重最小，困而在重量和秽_格上占有优势，且具有流动性大、成型条件幅脚宽、耐水性和耐化学侵蚀性好的特点。所以，聚丙烯中添加玻璃纤维后，其耐热刚性、尺寸稳定性、耐蠕变性和机械强度等都有很大的提高，可作为工程塑料而广泛应用。同时，其要食品卫生方面无害，尤其是电性质良好 1．4添加助剂改性 为使聚丙烯性能适合各方面的需要，添加抗氧剂和紫外线吸收剂可提高聚丙烯的耐气展性}添加阻燃剂可降低聚丙烯的易燃性；添加成核剂可增强聚丙烯的透明性和光泽性。并可缔短成型周期等}添加其它助剂如抗氧剂、润滑剂、热稳定剂、发泡剂、着色剂等，可以改善聚丙烯的耐老化性、加工稳定性，抗静电性能等。 2. 化学改性
电化学处理对碳纤维表面改性的研究 摘要：简要介绍了碳纤维表面电化学处理的作用和工艺，分析了电化学处理效 果的影响因素，及其对纤维力学性能和层间剪切强度的影响。 关键词：电化学处理；电解；层剪；刻蚀 引言 碳纤维表面经过电化学处理，可以提升其与树脂基体的结合牢固性，但同时会牺牲一定 的力学性能。 1 电化学处理的作用 纤维经过高温炭化工序后，表面缺少活性基团，导致其与树脂的结合效果差，表现为层 间剪切强度（以下简称“层剪”）低。当纤维-树脂复合材料受力时，由于纤维与树脂结合力弱，外力并不能很好地从树脂传递到纤维上，使得整体承载能力降低。经电化学处理后，纤维表 面发生氧化反应，生成羰基、羧基等不饱和含氧官能团，增强了纤维与树脂之间的化学键合力，使两者结合得更牢固。另外，电化学处理对纤维表面有刻蚀作用，增加了粗糙度，从物 理方面增强了纤维与树脂的结合性。 2 电化学处理的原理 电化学处理过程实际上是一个将电能转化为化学能的过程，利用碳纤维的导电性，将其 作为阳极，发生氧化反应，在纤维与阴极之间充满电解液，然后通入直流电构成完整回路。 在电压作用下，水或OH-在纤维表面放电（酸性和中性电解液主要是水，碱性电解液主要是OH-），产生活性氧对纤维表面进行氧化，最终生成所需的含氧官能团。 3 影响电化学处理的因素 影响电化学处理效果的因素有很多，如电解质的种类、浓度、温度，处理时间和电流密 度等。其中处理时间可通过走丝速度来调节，各纤维生产商工艺定型后走丝速度一般就已固定，不再做调整，因此处理时间在此不再讨论。 3.1 电解质种类 不同种类电解质对纤维表面的电化学处理效果有较大差异，即使浓度相同，电导率不同，则电流密度不同；另外，酸/碱度不同，则氧化效果不同，一般酸性电解质的氧化效果强于碱性电解质。 3.2 电解液温度 电解液温度会影响电化学反应的难易程度和反应速度，且温度越高，反应越容易发生， 反应速度越快。经研究发现，温度的升高会使水的析氧、析氢反应更早、更快地发生，单位 时间产生出更多的活性氧，使得纤维表面的氧化反应更为剧烈。 3.3 电解液浓度 电解液浓度会影响电化学反应的速度，且浓度越大，反应速度越快，但不会影响其发生 的难易程度。经研究发现，浓度越高，电解液的析氧、析氢反应越剧烈，单位时间产生的活 性氧越多，表现为氧化反应的速度快。 3.4 电解液电流密度 3.4.1 电流密度对纤维表面含氧官能团的影响 经研究发现，未经电化学处理的纤维表面O的存在形式主要是C-O；而经过电化学处理 的纤维表面碳环被打开，C-C先被氧化成C-O，再被氧化成C=O和-O-C=O，生成羰基、羧基 等含氧官能团，即C-O的数量先增加后减少，C=O的数量持续在增加。我们可用C-O和C=O 的比例来判断纤维表面的氧化程度，也可用来评估电解质的氧化能力。 需要注意的是，随着电流密度增加，酸性电解液单位时间在纤维表面生成的C=O和-O- C=O等不饱和官能团多于碱性电解液，即酸性电解质的氧化效果强于碱性电解质。纤维厂商 往往根据自身产品特点选用合适的电解质，如石墨纤维因表面质地紧密，需采用NH4H2P04 等酸性电解质提供更强的氧化效果，而普通碳纤维则采用NH4HC03等弱碱性电解质即可。 3.4.2 电流密度对纤维表面刻蚀的影响 若采用碱性电解液，氧在较低的电流密度作用下即可析出，OH-在纤维表面产生大量的活
聚丙烯纤维的发展:特性与生产工艺 B.Schmenk等著 刘越译 李理校 1定义 根据10.88版DIN 60001第3部分,聚丙烯(polypropylene)纤维属于聚烯烃(poyolefin)纤维一类。聚丙烯适合于纤维纺制是由于丙烯特殊的部位及有规立构聚合作用而成为线性大分子。按照8.91版DIN 60001第4部分以及87版ISO104321标准,聚丙烯的标记符号为PP。 2发明及发展 乙烯,作为聚烯烃的代表,很久以来人们一直认为是难于聚合的,而且只有在高压才可实现聚合。1953年,Karl Ziegler开发出一种在低温常压下借助金属催化剂的转变实现乙烯聚合的方法。与游离基聚合、具有大量分支的高压聚乙烯相比,该法所生产聚乙烯具有高结晶度,类似于聚酰胺。这一发现奠定了聚乙烯聚合的基础。那时,GiulioNatta,当时的米兰工业化学聚合技术研究院的负责人,借助于所谓的Ziegler催化剂成功地进行了α2烯烃和苯乙烯的聚合。最初的全同聚丙烯实验室规模的生产开始于1954年初。不久G.Natta就能解释结晶聚丙烯的结晶结构及其立体结构,而且还引入了“等规”(isotactic)“、无规”(atactic)以及“间规”(syndiotactic)等术语。他成功地证实了从溶剂中萃取出的不溶物碎块主要是全同结构物质,适合于高强度长丝的生产。这种全同结构决定了它对应于好的结晶能力,亦即相应于好的 物理性质。通过挤出以及其后的牵伸所纺制的单丝的截面强度为750 N/mm2。1963年,Giulio Natta和Karl Ziegler因为他们所做的工作而荣获诺贝尔奖。Montecatini早在1957年就开始了聚丙烯的工业化生产。聚丙烯纤维的工业化生产最早是由意大利企业Chimiche公司(意大利Terni)开始的,商标名为Meraklon,该纤维被推向市场之后不久,从那时起,这种新的纤维开始与其他的工业化化学纤维(聚酯、聚酰胺及聚丙烯腈)一道出现在人们面前。由于下述两个原因,这一新型纤维更快的发展受到阻碍:
(19)中华人民共和国国家知识产权局 (12)发明专利申请 (10)申请公布号 (43)申请公布日 (21)申请号 201910158668.1 (22)申请日 2019.03.01 (71)申请人 中国科学院宁波材料技术与工程研 究所 地址 315201 浙江省宁波市镇海区中官西 路1219号 申请人 中国科学院大学 (72)发明人 陈鹏 刘向哲 王魁 (74)专利代理机构 杭州君度专利代理事务所 (特殊普通合伙) 33240 代理人 朱亚冠 (51)Int.Cl. D06M 15/61(2006.01) D06M 13/513(2006.01) C08G 73/06(2006.01) D06L 1/02(2006.01)D06M 101/20(2006.01) (54)发明名称一种表面改性超高分子量聚乙烯纤维及其制备方法(57)摘要本发明公开一种表面改性超高分子量聚乙烯纤维及其制备方法。所述改性UHMWPE纤维的组成从外到内依次为：PDA涂层、UHMWPE纤维内层。其中，活化PDA涂层由4～8层活化PDA粒子组成，具有稳定疏松多孔结构。活化PDA涂层与UHMWPE 纤维存在强烈的非共价键作用；活化PDA涂层中，同层或非同层PDA粒子间通过与硅烷偶联剂发生化学反应生成的共价键连接在一起，形成稳定的活化PDA涂层结构。本发明利用投入的硅烷偶联剂与多巴胺的摩尔比，控制PDA的粒径，制备出疏松多孔PDA涂层；利用搅拌速率获得厚度适中的PDA层，利用合理投料方法获得稳定的活化PDA层 结构。权利要求书2页 说明书10页 附图1页CN 110042665 A 2019.07.23 C N 110042665 A
摘要 论文介绍了芳纶纤维的种类、性能以及目前国内外芳纶表面改性的常用方法及研究进展。芳纶纤维高模量、高强度、低密度、耐氧化、耐腐蚀的性能使其在橡胶工业、信息技术产业、纺织业领域有着广泛的应用前景。由于表面的惰性限制了芳纶纤维的应用，因而其表面处理尤为重要，硝化/还原、氯磺化等化学改性和等离子体、电子束等物理改性均可改善芳纶纤维表面的物理和化学状态，提高其与基体间的粘合性能。 关键词：芳纶／环氧复合材料；等离子体：表面；浸润性
芳纶纤维表面改性研究 专业：纺织工程姓名：李鑫陵学号：0820301018 全芳香族聚酰胺泛指至少85％的酰胺键和两个芳环相连的长链合成聚酰胺，由此类聚合物制得的纤维称为芳香族聚酰胺纤维(Aramid fiber)。在我国此类纤维被称作芳纶。间位芳香族聚酰胺(PMIA)纤维称为芳纶1313；对位芳香族聚酰胺(PPTA)纤维称为芳纶1414。其中“1313、1414”代表酰胺基团与苯环相连接的位置。国外有关芳纶1313的商品主要有：美国杜邦的Nomex@、日本帝人的Conex@等；有关芳纶1414的商品主要有：美国杜邦的kevlar@、荷兰的Twaron@、日本帝人的Technora@等。 芳纶纤维是由美国杜邦公司最先研制的一种由刚性分子链形成的高结晶度、高取向度材料，具有相对密度小、耐疲劳、耐剪切等一系列优异性能，在橡胶工业等领域广泛用于芳纶纤维增强复合材料。复合材料的性能与基体相、增强相及两相界面结合状况均有关，良好的界面结合可使复合材料更好地发挥力学性能。芳纶具有刚性分子结构，分子对称性高，横向分子间作用力弱，分子间氢键弱，横向强度低使得在压缩及剪切力作用下容易产生断裂；由于具有较高的结晶度，使得纤维表面光滑、无反应活性，导致其与大多数基体之间的界面粘附性很差，因此，要改善芳纶纤维与复合材料的界面结合情况，充分发挥芳纶优异的力学性能，就要对芳纶表面进行改性处理。 1 芳纶纤维的表面改性方法 芳纶的表面改性可以通过等离子体、超声波等物理技术或硝化/还原、氯磺化等化学方法，在纤维表面引入羟基、羰基等极性或活性基团，与基体间形成反应性共价键结合，从而提高纤维与基体间的粘合强度。 1.1 共缩聚改性 通过在芳纶分子链中引入具有不同结构的第三单体，在基本保持原有优良性能的前提下，改善芳纶纤维的溶解性、耐疲劳性等性能。 Bernhard等采用取代对苯二胺和二氯对苯二酰共缩聚反应，制备不同的刚性棒状芳香族聚酰胺，其主要晶体结构与对位芳纶类似，不同的是，在热处理中不会发生结构变化，苯环取代的空间位阻和电子效应导致纤维固态结构不同。
为了解决UHMWPE纤维与基体结合粘结性差的问题，长期以来各国的学者作了许多相关的研究，也取得了一定的进展。一些常用的方法主要有等离子处理，电晕放电处理，辐照处理以及氧化法处理等等。 1 等离子处理 等离子体处理由于仅作用在材料表面有限深度内(几个分子)，对纤维的力学性能不会有太大的影响，因而受到了人们的关注。等离子体处理UHMWPE纤维表面的方法分为低温等离子体处理和等离子体引发接枝表面处理两种方法。 韩国的Sung In Moon，Jyongsik Jang 研究了氧气等离子处理后UHMWPE与乙烯基酯树脂的粘结性能的变化，他们发现处理后的纤维与未处理的纤维比较，横向拉伸强度提高，这表明复合体的界面粘结性能得到了改善，且通过SEM观察发现纤维表面产生很多微陷，这有利于纤维与树脂之间的机械互锁作用，同时他们用有限元分析的方法研究了UHMWPE与基体之间力
的传递。 Hengjun Liu等人采用氩气对UHMWPE 纤维进行等离子处理，研究结果显示处理后的纤维耐磨性和硬度都得到了提高，同时其表面的润湿性也得到了提高。之后的研究中他们又将UHMWPE在氧气等离子体在微波电子回旋共振系统中进行处理研究纤维性能的改变，他们发现纤维的硬度和耐磨性都得到了提高的同时纤维的表面产生了许多含氧的活性基团，增加了纤维与基体的润湿性和粘结性。 Zhang YC等人针对超高分子量聚乙烯纤维表面能低与基体结合性能差的缺点，采用了在常压下对纤维进行等离子处理改性的方法，实验中采用的纤维是表面包裹有纳米二氧化硅的UHMWPE纤维，等离子处理所用的载气为氩气和氧气的混合气体(100:1)，处理后纤维的表面能明显提高与基体的润湿角减小，通过红外光谱分析后发现在纤维表面产生了很多的含氧活性基团，大大提高了其与树脂的结合性能。
聚丙烯纤维的表面改性 学院：同济大学浙江学院 姓名：董瀚 学号：090736 摘要：结合聚丙烯( PP) 纤维分子结构特点、表面特性以及在水泥基材料应用中存在的问题, 研究了等离子处理方法对聚丙烯纤维表面的改性技术。 关键词：聚丙烯纤维; 表面改性；等离子处理 Research Progress in Surface Modification Technology of PP Fiber ABSTRACT：In this article, we discussed the molecule structure and surface characteristics of PP fiber and the problems whenthey were used in cement matrix material. The surface modification technology of PP fiber was also researched with corona treatment with coupling agent. KEYWORDS：polypropylene fiber; surface modification；corona treatment 1 前言 近年来, 聚丙烯( PP) 纤维在抗裂要求较高的混凝土工程中得到迅速的推广应用, 其出色的阻裂效果已得到试验及工程的证实。但同时也存在一些致命缺点: 表面光滑; 表面能低; 分子链上不含任何活性基团, 而且表面疏水, 以致于纤维在水泥基材料中不易分散; 与水泥基材的物理化学粘接性能较差等,严重制约了其在水泥基材料中的应用。因此对纤维表面进行适当的改性, 提高其在水泥基材料基体中的分散性和界面结合力是聚丙烯纤维扩大应用的关键所在。本文主要介绍等离子处理方法（塑性开裂性能的缺陷）。 2 PP 纤维的结构和性能 聚丙烯是一种结构规整的结晶型聚合物, 为乳白色, 无味, 无毒, 质轻, 是聚烯烃的一种, 密度为0190~ 0. 91g/ cm3, 不溶于水, 熔点为165 ℃ , 燃点为590 ℃; 耐热性能良好; 聚丙烯几乎不吸水, 耐蚀性能良好, 与大多数化学品, 如酸、碱和有机溶剂接触不发生作用; 物理机械性能良好, 抗拉强度330 ~414MPa, 极限伸长率200% ~ 700% , 弹性模量为3.92~ 4. 90GPa; 耐光性能差【1】。 聚丙烯纤维是聚丙烯切片经纺丝、拉伸工艺制成的纤维级产品, 其抗拉强度、极限伸长率以及弹性模量随制作工艺不同而变化较大【2】。聚丙烯纤维虽然具有很好的力学性能, 耐化学侵蚀, 但也存在一些致命缺点, 分子不带有极性基团、表面呈化学惰性和憎水性、在水泥基材料的应用中存在与基材的粘结性和抗蠕变性能较差的缺点。 众所周知, 水泥基材料耐久性的重要地位并不亚于强度和其它性能, 而耐久性不足最终都归结为材料开裂。在水泥基材料中掺入高弹性模量的钢纤维, 其作用主要是阻止硬化材料破坏时的裂缝扩展, 使硬化材料在开裂后仍能保持一定的抗拉强度。与钢纤维相比, 聚丙烯纤维的掺入能有效的抑制早期( 塑性期和硬化初期) 水泥基材料由于离析、泌水、收缩等因素形成的原生裂隙的发生和发展, 减少原生裂隙的数量和尺寸。因此, 聚丙烯纤维和钢纤维的阻裂效应是不同的, 它们分别改善了不同时期水泥基材料的性能。在一些对水泥基材料裂缝要求严格的工程中, 掺用聚丙烯纤维则有可能获得更为满意的效果, 因钢纤维在材料开裂后方能发挥阻裂效应,有些场合并无实际意义, 而水泥基材料在早期易发生塑性开裂性能的缺陷, 却可通过掺入聚丙烯纤维得到解决和改善。
２０１５年３月化学研究１１１第２６卷第２期 CHEM ICAL RESEARCH http ：／／hxya cbpt． cnki． net． 碳纤维表面改性研究进展 刘保英１，２，王孝军３，杨杰１，３倡，丁涛２倡（１．四川大学高分子科学与工程学院，四川成都６１００６５；２．河南大学化学化工学院，河南开封４７５０ ０４；３．四川大学分析测试中心，四川成都６１００６４） 摘要：碳纤维因其优异的综合性能常被用作树脂基体的增强材料．然而由于碳纤维与树脂基体之间的界面结合性能较差，其增强的复合材料的力学性能往往与理论值相差甚远，因此必须对碳纤维进行表面改性，以提高其与聚合物基体的界面粘结性能．本文作者综述了国内外关于碳纤维表面改性技术的研究进展，概述了涂层法、氧化法、高能辐射法等改性方法对碳纤维增强复合材料界面强度的改性效果． 关键词：碳纤维；表面改性；研究进展 中图分类号：O６４文献标志码：A文章编号：１００８－１０１１（２０１５）０２－０１１１－１０Research progress of surface modification of carbon fiber LIU Baoying１,２ , WANG Xiaojun３ , YANG Jie１,３倡 , DING Tao２倡 ( １ . Colle ge o f Poly mer Science & Engineering , Sichuan Universit y , Cheng du ６１００６５ , Sichuan , China ; ２ . Colle ge o f Che m istr y and Che m ical Engineering , H enan University , K ai f eng ４７５００４ , H enan , China ; ３ . A naly tical & Testing Center , Sichuan University , Cheng du ６１００６４ , Sichuan , China) Abstract : Carbon fiber （CF） has been widely used as a reinforcement of polymer composite due to its excellent comprehensive performance ．However ，the strength of CF reinforced resin ma‐ trix composite is always much lower than the theoretically predicted value due to smooth sur ‐face and chemical inertness of carbon fiber w hich lead to a poor interface between CF and res ‐ ins ．Thus ，the research on surface modification of carbon fiber is very important in the compos ‐ ites applications ．This article presents an overview of some surface modification methods of CF ，such as coating method ，oxidation process and high‐energy radiation treatment ，and intro‐ duces the modified effect of each method on the interfacial strength of carbon fiber reinforced polymer composite ． Keywords ：carbon fiber ；surface modification ；research progress 碳纤维（CF）以其高比强度、高比模量、小的线膨胀系数、低密度、耐高温、抗腐蚀、优异的热及电传导性等特点，被称为新材料之王，常用作高性能树脂基复合材料的增强材料，广泛应用于飞机制造、国防军工、汽车、医疗器械、体育器材等方面［１－２］．工业化 收稿日期：２０１４－０９－１５． 基金项目：河南省教育厅科学技术研究重点项目（１４A４３００４２）．作者简介：刘保英（１９８６－），女，讲师，研究方向为聚合物基复合材料改性研究倡通讯联系人 E mail ppsf scu edu cn ．，‐ ：＠．．，dingtao ＠ henu edu． cn．．生产的碳纤维按前驱体原料的不同可以分为：聚丙烯腈基（PAN‐based）、黏胶基、沥青基碳纤维和气相生长碳纤维［２－６］．与另外３种碳纤维相比，PAN基 碳纤维生产工艺简单，产品力学性能优异，产量约占全球碳纤维总产量的９０％以上［５］．自１９６２年问世以来，PAN基碳纤维取得了长足的发展，成为碳纤维工业生产的主流［７］． 由于碳纤维原丝表面由大量惰性石墨微晶堆砌而成，所以原丝表面呈非极性［８－９］，表面能小，与树脂基体的浸润性差，界面结合性能差．此外，高性能 DOI ：１０１４００２／．j hxya．２０１５．０２．００１．｜化学研究，２０１５，２６（２）：１１１－１２０
