D07 - 7B 型质量流量控制器 D07-7BM 型质量流量计使用手册 版本2013.6
目录 1. 使用须知................................... 1 6.2.1 开机预热.. (15) 2. 用途和特点.............................. 1 6.2.2 检查和调整零点 (15) 3. 主要技术指标........................... 3 6.2.3 通气工作 (15) 4. 结构和工作原理........................ 4 6.2.4 关机 (15) 4.1 结构....................................... 4 7. 注意事项 (15) 4.2 工作原理................................. 5 7.1 禁用流量介质 (15) 5. 安装和接线...........................7 7.2 使用腐蚀性气体问题 (15) 5.1 外形及安装尺寸........................7 7.3 阀口密封问题 (16) 5.2 气路接头形式...........................8 7.4 阀控操作注意 (16) 5.3 连接电缆插头...........................9 7.5 安装位置问题 (16) 5.4 与计算机或外部信号的连接.........11 7.6 注意工作压差 (16) 5.5调零和外调零...........................12 7.7 标定和不同气体的换算 (17) 6. 使用方法和操作步骤..................13 7.8 D07-7B,7BM标准订单填写格式 (18) 6.1 质量流量控制器的操作...............13 8. 故障判断和处理 (21) 6.1.1 开机操作..............................13 9. 保证、保修与服务 (23) 6.1.2 清洗功能..............................14 9.1 产品保证和保修.. (23) 6.1.3 显示仪与计算机连接的操作......14 9.2 保修对使用的要求.. (23) 6.1.4 直接与计算机连接的操作.........14 9.3 服务.. (23) 6.1.5 阀控功能..............................15 10. 附录 (24) 6.1.6 关机操作..............................15 10.1气体质量流量转换系数 (24) 6.2 质量流量计的操作...................15 10.2转换系数使用说明 (26) MASS FLOW CONTROLLER & MASS FLOW METER

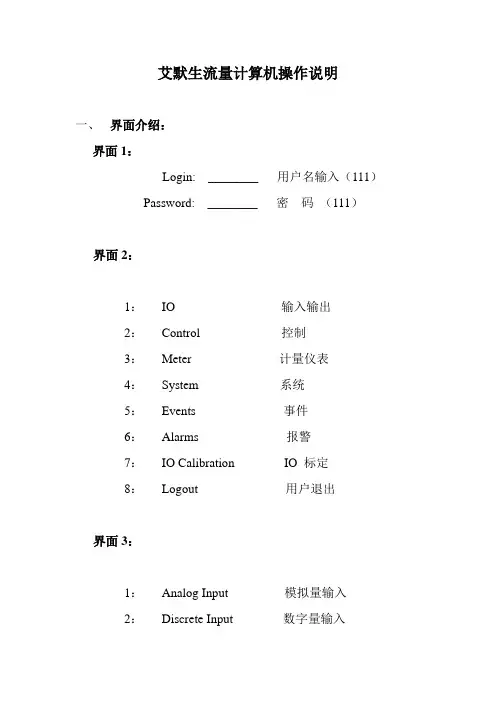

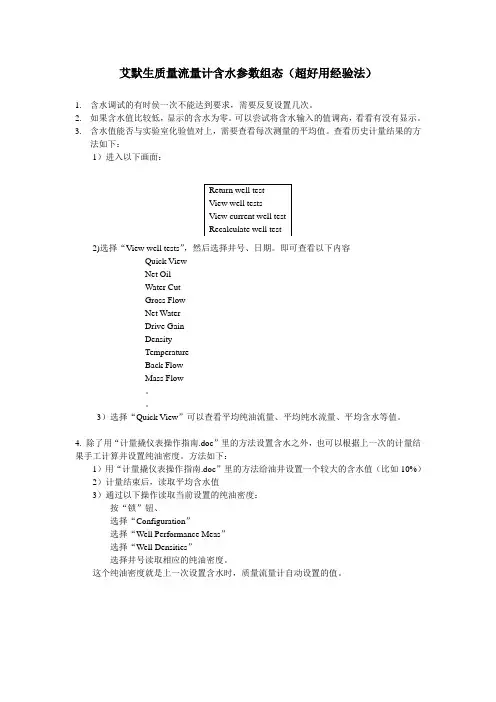

艾默生质量流量计选型、功能及应用领域 艾默生质量流量计能够直接测量质量流量和密度，是一个仪器流量计。艾默生质量流量计选择用于此应用的高准一体式的变送器和应用平台能够提供精确的批次控制和对质量流量、总流量、密度和温度的连续监控。本文主要介绍一下艾默生质量流量计选型、功能及应用领域。 艾默生质量流量计选型 艾默生质量流量计的选型与一般流量计的选型有很大的不同： 其一，流量再大质量流量计都可以测量，(而其它流量计可能量程超限而不工作或造成机械部件损坏)，只是要牺牲压力损失作为代价。 其二，艾默生质量流量计质量流量计的量程比，也是与流量计两端的压力损失有很大的关系，即量程比越大，压力损失也就越大。 其三，当一台艾默生质量流量计的管径大小决定了，流速越大，精度可以得到保证但所带来的压力损失也就大，我们通常从质量流量计的产品样本看到的量程比系基于水为介质和1kg压力损失作为参考给出的量程比...(只是对液体介质而言)，所以要想选出合适工况的质量流量计能给出整个过程工艺参数和管道所允许压力损失，根据这些工艺条件，相信艾默生质量流量计的专业流量工程师会给出合理的选型和报价。 艾默生质量流量计选型 艾默生质量流量计的选型与一般流量计的选型有很大的不同： 其一，流量再大质量流量计都可以测量，(而其它流量计可能量程超限而不工作或造成机械部件损坏)，只是要牺牲压力损失作为代价。 其二，艾默生质量流量计质量流量计的量程比，也是与流量计两端的压力损失有很大的关系，即量程比越大，压力损失也就越大。 其三，当一台艾默生质量流量计的管径大小决定了，流速越大，精度可以得到保证但所带来的压力损失也就大，我们通常从质量流量计的产品样本看到的量程比系基于水为介质和1kg压力损失作为参考给出的量程比...(只是对液体介质而言)，所以要想选出合适工况的质量流量计能给出整个过程工艺参数和管道所允许压力损失，根据这些工艺条件，相信艾默生质量流量计的专业流量工程师会给出合理的选型和报价。 艾默生质量流量计应用领域 （1）石油行业，如原油产量计量、含水率、单井产量计量、原油运输计量

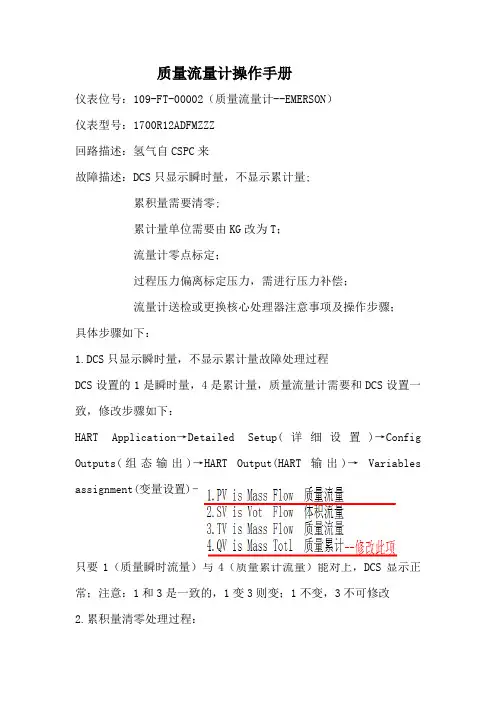

2700/1700面板操作 一. 屏幕显示说明: SELECT--- 确认键 SCROLL---- 选择键 LED---状态指示灯 二. 显示器密码: 如果需要密码,CODE的字样就会出现在密码屏幕的顶部. 输入密码时候,通过使用SCROLL来选择数字, 并用SELECT移到下一个字符, 一次只好输入一个字符. 如果你面对显示器密码屏幕, 却不知道密码, 在60秒内不按下任何显示器光敏开关.则此密码屏幕将自动退回到初始屏幕. 三. 调零步骤:
四. 显示器回路测试:
五. 显示器查看报警: LED指示灯状态及报警查看
六. 管理累积量和库存量:
七: 测量单位设置: SELECT+SCROLL 按4秒SEE ALARM [SCROLL] OFFLINE MAINTAIN [SELECT] [SCROLL] CONFIG [SELECT] MASS [SELECT] 可以按SCROLL选择你要的单位选定后按SELECT 按SCROLL直到出现EXIT [SELECT] 体积单位和密度单位设置和上述步骤相同 八量程设置(LRV URV) [SELECT+SCROLL] 按4秒SEE ALARM [SCROLL] OFFLINE MAINTAIN [SELECT] 继续按SCROLL直到出 现MAO1 [SELECT] SRC MAO1 [SELECT] MFLOW [SELECT] SRC MAO1 [SCROLL] 4 MAO1 输入最小量程 [SCROLL+SELECT] 4 MAO1 [SCROLL] 20 MAO1 [SELECT] 输入最 大量程 [SELECT+SCROLL] 20 MAO1 [SCROLL] EXIT 按SELECT退出. 其他量程设置和上述步骤相同. NOTE: SELECT+SCROLL 表示两个键同时按下
型科氏力质量流量计选型安装说明书
目录 1. 概述———————————————————————————————————2 2. 测量原理—————————————————————————————————2 3. 产品技术参数———————————————————————————————2 3.1技术指标————————————————————————————————2 3.2保温夹套型参数—————————————————————————————2 3.3 防爆标志————————————————————————--———————2 3.4规格型号及基本参数表: ———————————————————————--——3 4. 产品的结构组成—————————————————————————--————3 5. 安装、调试及操作—————————————————————--———————4 5.1仪表的安装———————————————————————————————4 5.2安装环境要求——————————————————————————————6 5.3 外形及安装尺寸—————————————————————--———————6 5.4变送器（二次表）操作说明————————————————————————7 5.4.1本安型流量计变送器（二次表）———————————-----———————7 5.4.1.1本安型流量计变送器后面板—————————————--——-—————7 5.4.1.2本安型流量计变送器前面板说明———————————--———-————7 5.4.2一体型流量计变送器（二次表）———————————--————————8 5.4.2.1一体型流量计变送器（二次表）接线说明——————--————————8 5.4.2.2一体型流量计变送器前面板说明————————————--——————9 5.4.3操作说明———————————————————————--——————9 5.4.3.1正常操作菜单———————————————————————————9 5.4.3.2置零点——————————————————————————————10 5.4.3.3提示菜单—————————————————————————————10 5.4.3.4设置菜单—————————————————————————————10 5.5 电流、频率输出，批量控制及RS485通讯————————————————11 5.5.1 电流、频率输出————————————————————--——————11 5.5.2 批量控制—————————————————————————--————11 5.5.3自动清零（dp-0）和数字滤波（Filter）————————————--————12 5.5.4 RS485通讯—————————————————————————--———12 5.5.5 电源——————————————————————————-——--———13 6. 计量校准————————————————————————————-—————13 7. 故障排除————————————————————————————-—————13 8. 保养与维修————————————————————————————-————14 9. 选型方法—————————————————————————————-————14 10. 符号单位对照—————————————————————————--—————19 11. 菜单流程——————————————--—————————————--—————21
2700/1700面板操作 一.屏幕显示说明： SELECT---确认键 SCROLL----选择键 LED---状态指示灯二.显示器密码： 如果需要密码，CODE的字样就会出现在密码屏幕的顶部.输入密码时候，通过使用SCROLL来选择数字,并用SELECT移到下一个字符,一次只好输入一个字符. 如果你面对显示器密码屏幕，却不知道密码，在60秒内不按下任何显示器光敏开关.则此密码屏幕将自动退回到初始屏幕. 三.调零步骤: Scroll OFF-LINE MAINT I Sorotl OFF-LIME ZZERO exit
四.显示器回路测试： SQt MA01 Sei MAO3 Select a Scroll ■AflIliTStrril Jfrw的I 叮 ScroJi OFF-LINE MAINT Sekci ScrdI OF匚LINE SIM 鼬led Scroll S*tFO Sd&ct Scroll * Sel DOI Sei DOz Select Scroll 4 mA 12 mA 20 mA 1 KHz ID KHi ON O'FF
五.显示器查看报警： LED指示灯状态及报警查看 报警按照报警队列中前优先级排列.要查S队列中杲指定报警： 1,同时按下Scroll II和fel旣t按钮.当屏幕上出现“SEE ALAR/时，松开按 钮. 卷阅图7T 2,按Select按钮 3,如杲屏幕上交替岀现FCK ALI/轧则按Scroll I按粗. 4如果屏幕上岀现50 ALART ，则到第6步， 5,按ScBll按钮S看队列中的每人ft警。S了解显示器显示的报置比码的含义’ 请参阅第KU1章节： ft按Seel I按钮直到屏暮上a现'*EXIT" ° 7,技Select按a
一些基本概念： 1.Promass是E+H质量流量计的系列名称，80/83是指变送器，也就是一般说的表头 的型号，83比80高级一些，如显示屏是4行显示，可以有中文菜单等，精度也比80要稍微高一些； 2.在变送器铭牌上可以看到订货号，如80M50-AS2BAAAAA8，其中80是变送器型 号，M是指传感器的型号（传感器类型有很多，比如常见的F型，M型，H型，I 型等，各有各的特点，其中F型能满足至少80%以上的场合的需要），50是指管径，后面的一串字符时具体的订货号，各有各的含义，比如分体或者一体的，测量管材质等，都是由后面的这一串字符决定的； 3.对80变送器进行设置的时候基本上要考虑这么几个地方：各个变量的单位（尤其 是质量流量和密度的单位），输出变量的量程（也就是4-20mA对应的量程的上下限），显示屏上的两行需要显示什么变量； 如何对新表进行简单的设置使其工作： 首先按E键进入才当，屏幕显示MEASUREING VALUES（当前测量值），按两次+键，显示QUICK SETUP（快速设置），按E键进去； 在QS-COMMISION下，讲选项由NO该为YES（表示当前要进行快速设置），按E 键前进； 在LANGUAGE（语言下），显示ENGLISH（英语），不用修改，按E键前进； 在PRE-SETTING（预设置），显示ACT. SETTING（激活当前设置），不用修改，按E键前进； 在SYSTEM UNITS（系统单位）下，显示MASS FLOW（质量流量），按E键前进，显示t/h（质量流量为吨/小时），需要询问现场人员，是采用吨/小时，还是公斤/小时，若是公斤/小时，需按+或者-键修改为kg/h，按E键前进； 在UNIT TOTALIZER（质量流量的累积量的单位）下，显示t，即累积量用吨，询问用户是否修改成公斤，按E键前进； 在OTHER UNIT?（是否还有其他单位需设置）下，选YES，按E键前进； 在SYSTEM UNITS下，默认为VOLUME FLOW（体积流量），按三次+键（第一次按完后选项开始闪，再按两次），显示DENSITY（密度），按E键，DENSITY停止闪烁，再按一次E键，在UNIT DENSITY（密度单位）下，检查单位是否为kg/m3（公斤/立方），若是，按E键前进；若不是，修改为公斤/m3后，按E键前进； 屏幕再次显示OTHER UNIT?（是否还有其他单位需设置），将YES选项通过+键修改为NO（不再进行其他单位的设置），按E键前进； 在MEASURING MODE（测量模式）下，默认选项为STANDARD（标准，即正负方向都进行测量），不用修改，按E键前进； 在SELECT OUTPUT（选择输出）下，默认为CURRENT OUTPUT 1（电流1，一般的默认的都是1路电流输出，带HART协议和SIL安全认证的，但是有些个别现场，订货时订的是两路电流输出，比如即要输出密度，又要输出质量流量，这个要事先问清楚，如果不清楚的话，在这个选项下，可以按+或者-键，看看有没有CURRENT OUTPUT 2（电流输出2）这个选项，如果没有，那就是没有订，如果有，需要问用户是不是要用它输出变量，注意：CURRENT OUTPUT 1（电流输出1），是可以设置 4mA值的，而电流输出2不可以，所以电流输出2如果使用的话只能输出质量流量，也就是4mA对应流量为0，20mA对应上限，比如15000公斤/小时；电流输出1一般对应密度值，脱硫工艺石灰石浆液密度值一般下限（4mA）1000公斤每立方，上限（20mA）大概是1500或者1600，具体的得问现场的人;按E键前进；
E H质量流量计调试Newly compiled on November 23, 2020
80系列质量流量计的的调试指导 1.1分体式流量计接线 传感器线侧接线图如下 上侧为变送器表头腔室内接线，颜色对应如下： 4-grey 灰色 5-屏蔽 6-green 绿色 7-屏蔽 8-yellow黄色+屏蔽 9-pink粉红色 10-屏蔽 11-white 白色 12-屏蔽 41-对应线的标号1 42-对应线的标号2 下侧为传感器侧接线腔室的接线对应关系同上。 电源/信号侧接线图： 1和2为220伏电源，26（+）和27（-）为4-20毫安信号有源输出，四线制。 参数调试 1、测量单位设置： 在测量画面下，按“E”，进入主干菜单，按下“+”或者“-”，选择 SYSTEM UNIT （测量单位），按“E”进入，出现UNIT MASS FLOW（质量流量单位），按“+”或者“-”来选择 单位为t/h，修改完成用“E”确认。接着按E，然后找到，用+或者-修改为 t。初次修改选项时会弹出一个权限密码ACCESS CODE ，用“+”或者“-”输入密码80，按“E”确认密码并激活参数修改权限。同时按+和-返回到主测量画面。
2、流量清零及其单位设置： 在测量画面下，按“E”，进入主干菜单，按下“+”或者“-”，选择（累 计），按“E”进入，出现（累计流量单位），按“+”或者“-”来选择单位为t，接着按E找到（累计模式），用+或者-修改为（正向累计）。修改完成用“E”确认。按E键进入（累计清零），用＋或 者－选择YES ，会弹出对话框Are you sure,用＋或者－选择YES后，按E 确认后，累积复位完成。同时按+和-返回到主测量画面。 2、4－20毫安输出量程设置 进入主菜单，按E后进入主菜单，按下“+”或者“-”，选择CURRENT OUTPUT ，按“E “进入，出现ASSIGN CURRENT ，按下“+”或者“-”选择。按“E”确认并进入量程设置：CURRENT SPAN，选择4-20mA HART，按E确认后出现VALUE0-4mA，按“+”或者“-”输入下限量程。按“E”确认，出现VALUE 20mA，按“+”或者“-”输入上限量程。按 E确认，量程设置完成。 3、脉冲输出设置（不用可以不不设置） 在主菜单下，按+找到，按E进入 ，用+或者－选择PULSE。继续按E找到（脉冲当量），用+或者－修改为和PLC一样的脉冲数值。按E保存后，继续到 （脉冲时间），用+或者－设置为1毫秒即可。设置完成。同时按+和－返回到测量画面。 3、小流量切除（可设可不设，根据现场情况） 按“E”，进入主菜单，按下“+”或者“-”，选择 PROCESS PARAMETER （过程参数），按“E”进入，出现ASSIGN LF CUT OFF（指定要切除的测量参数），按“+”或者“-”来选择单位为MASS FLOW，修改完成用“E”确认。按“E”，进入小流量切除 ，按下“+”或者“-”来修改小流量值，值大小为量程的1-5%FS（FS：量程），按“E”确认。然后同时按下“+”和“-”，直到返回到测量画面。小流量切除设置完成。 4、质量流量计空管检测关闭： 质量流量计通过设置密度的上限和下限来检测流量计是否空管，建议关闭。测量气体时候一定要关闭。步骤如下 在测量画面下，按“E”，进入主菜单，按下“+”或者“-”，选择 PROCESS PARAMETER （过程参数），按“E”进入，多次按E找到，用+或 者-修改为OFF，就可以关闭空管功能。 5、设置测量流向 通常情况下，安装方向要和介质流向必须一致。如果现场安装已经完成，且无法更改的情况下，可以调整流量参数。
质量流量计简明使用手册
P/N 2007年7月 简明使用手册
目录第一章传感器安装3 1.1概述3 1.2安装注意事项3 1.3传感器的安装方向3 1.4电气连接注意事项3 第二章仪表接线与上电3 2.1概述3 2.2变送器的型号识别。3 2.3变送器与传感器连接3 2.4最大布线距离3 2.5电源规格3 2.6变送器、显示组件方向调整3 2.7变送器输出3 第三章流量计组态3 3.1概述3 3.2组态项目3 3.3变送器的显示器面板结构3 3.4组态过程变量的测量单位3 3.5组态变送器的毫安输出3 3.6组态变送器的脉冲/频率输出3
3.7变送器的回路测试3 3.8显示器菜单功能 (3) 3.9流量计调零3 第四章流量计投用及报警状态3 4.1流量计投用3 4.2获取报警3 附录1报警代码含义表3 附录2核心处理器检查3 附录3传感器检查3 附录4软件版本4.x变送器的显示器菜单3
第一章传感器安装 1.1概述 相对于其他类型的流量计，质量流量计具有安装简便、易于使用、测量精度高以及直接质 量测量等优点，尤其是没有直管段要求的特点，用户可因地制宜的选择安装位置，节约安 装成本。 1.2安装注意事项 1.2.1安装位置应避免电磁干扰。传感器、变送器的安装位置以及电缆铺设应尽量远离易产生强电磁场 的设备，如大功率马达、变压器设施、变频设备等。 1.2.2工艺管道应对中，两侧法兰应平行。严禁用传感器硬行拉直上、下游工艺管道，否则将影响测量 甚至损坏传感器。另外在两侧的工艺管道近法兰处（约2～10倍管径处）应有稳固的支撑。 1.2.3在传感器的上、下游管道上，建议安装截止阀及旁路以方便调零、日常维护及确保传感器在不工 作时亦可处于满管状态。使用流量计下游的调节阀进行流量控制。 1.2.4在测量易汽化介质时，流量计下游建议安装压力表，供检查下游压力，流量计后建议工艺管与流 量计保持同口径一段距离，以及流量计后有阀门可以用以调节适当的背压，防止汽化或气 穴发生。若介质在流量计中发生汽化或气穴将影响测量精度，严重时导致流量计无法正常 工作。 1.2.5安装时要注意流量计外壳上的流向标志，其箭头指向与变送器内部组态的流量方向是一致的。 流量方向箭头 工艺连接 吹扫接头（可选） 核心处理器外壳 认证标签 标定标签
服务承诺： 售前、售中服务：在此阶段我们会负责为客户技术答疑，根据客户技术要求及现场情况选型,最终为客户确定流量计型号。 售后服务： 1、现场服务： 我公司派出技术工程师，负责仪表现场安装调试、技术培训，培训内容包括如何安装、调试、设置、操作及维护等。产品售出后一年内包修包换，终生维护（过质保期只收取成本费）。 2、其它承诺 1、产品售出后，到需方货站（中铁快运或汽运）运费由我方负担。 2、保修期为一年，在此期间，因我公司制造原因所引起的设备故障（需方使用不当或人为损坏除外）我公司在收到用户正式书面或电话后尽快做出响应，两小时之内提出解决方案，48小时之内到达现场服务或经双方协商，以特快专递寄送所需之更换部件直到解决问题。 3、我公司产品软件技术更新，用户可享受免费升级换代。 4、产品售出后，服务人员经常通过电话、信函、走访等形式调查、收集并记录顾客的反馈信息，妥善处理顾客意见，了解顾客需求，以取得顾客的持续满意。 安装使用说明 本产品由传感器（一次仪表）和变送器（二次仪表）两部分组成。 传感器是质量流量计的机械部分，内部装有激振器、位移传感器和温度传感器。 变送器是仪表的显示部分，也是仪表的电气部分。它内部装有电源、模拟电路、数字电路、显示器和输出等，它的基本功能是：接收并处理传感器的电信号，经过处理直接得到质量流量、温度和密度，并根据上述参数导出体积流量等所需测量的参数；可以显示、输出、储存和远程传输、修改流量计参数。变送器内部都装有安全栅，起防爆隔离保护作用。 复合型流量计的传感器是本质安全型，变送器是隔爆型，传感器和变送器都可以在爆炸性气体环境下工作，可以放在危险区。 本安型流量计的传感器为本质安全型，可以在爆炸性气体环境下使用，变送器只能在规定的安全环境下工作。 1.安装及调试 1.1仪表的安装 KLB-CMFI型质量流量计主要分为两部分：传感器和变送器，两者之间由屏蔽电缆连接。本安型流量计的变送器必须放在符合规定条件下的环境，不可以放在危险区。变送器电源为交流220V。电源插头的中心接地要与地相连。本安型流量计传感器和变送器的安放见图一。
艾默生质量流量计变送器曾辰夷 发表时间：2018-05-18T11:41:22.447Z 来源：《基层建设》2018年第3期作者：曾辰夷[导读] 摘要：高标准(微运动)MVD1700 2700型传感器的模拟输出中文菜单，提供一个更友好的人机界面和菜单操作的全面优化经验，并有丰富的面板配置功能。 武汉凯迪电力工程有限公司湖北武汉 430000 摘要：高标准(微运动)MVD1700 2700型传感器的模拟输出中文菜单，提供一个更友好的人机界面和菜单操作的全面优化经验，并有丰富的面板配置功能。最近，艾默生高精度质量流量计发射机新的中文显示选项。与中国显示选项、1700、2700型模拟输出传感器，一个更大的显示器，提供一个更友好的人机界面和菜单操作经验的综合优化，艾默生过程管理是满足中国市场的需求大部分客户的本地语言和 习惯，并启动一个新产品。 关键词：质量流量计；变送器； 1 前言 高准1700和2700发射机一直是一种受欢迎的广受认可的产品。在中文新显示选项中，发射机仍是MVD多变量数字技术的延续，高速信号处理和快速响应能力，支持智能仪表在线自检(SMV)等先进的诊断功能。无论是贸易交接、过程控制还是测量监控，支持中国展示的1700-2700发射机是中国客户的理想选择。支持中国1700，2700打字发送器可以在中文和英文之间切换。多行大屏幕液晶显示大大丰富了单屏内容的内容，并显示了更细的细节。光感应操作按钮已增加到3个，简化了操作程序。为实现菜单功能的快速转换提供了多种组合关键操作方法。同时，产品充分优化了操作菜单结构，增加了多个面板配置功能。用户无需任何外部配置工具即可轻松完成字段配置操作。操作菜单还提供了报警代码的详细诊断信息，以便用户能够快速理解警报的原因并及时做出响应。仪器的维护方便快捷。 2 用质量流量计测量密度 2.1质量流量计安装要求 质量流量计的安装通常需要考虑必要的和向后的直管段，并且应该远离节流装置，如阀门和孔。质量流量计通常用于旁路安装，以确保流经流量计的质量中等速度不能低于1m/s，防止质量流量计内的介质沉积造成的拥堵，并考虑管道的安装自动排水和冲洗阀门。一些厂家的建议将是在泵的下游安装质量流量计(以避免真空)，由于从底部到上部的介质会造成垂直管道的低空，往往会带来一些不便的管道工艺设计。因为在湿法脱硫工程中，测量中酸度和高固含量，在较大的速度下会导致较大的磨损量，因此，在选择材料时应该考虑的是耐酸和耐磨性(一般认为是哈茨合金)。 2.2质量流量计的缺点 在实际使用中，艾默生力质量流量计在首次使用时一般准确、准确。在使用一段时间后，可能是由于操作环境差，测量线不断振动，测量结果往往不准确；同时，在使用过程中要定期清洗，否则容易堵塞。此外，爱默生部队的质量流量计非常高，通常超过10万元，而便宜的1万到5万元。 3. 项目膜片压力传感器的测量密度 3.1安装方法和原理 采用压力变送器间接测量塔内液体的密度，安装简单，价格便宜，但适用于精度要求不高的情况。测量方法如下:2膜片法兰压力变送器安装在吸收塔的相对位置和下2个。为了防止塔内介质的沉积，在吸收塔上安装了大型搅拌器。连续搅拌，介质不会凝固，但在吸收器的底部，由于搅拌器的作用，介质固体颗粒的连续沉降会凝结。 3.2压力传感器的选择 由于测量方法的误差，通常需要测量精度高的膜片法兰压力传感器。由于高塔的介质易于压缩，一般采用大直径法兰直径的变送器(如DN80)，在选型时使用洗涤环，使堵塞时用冲洗水冲洗维修。为了适应酸性环境，发射接收机的材料通常由哈吉合金制成。3051L液位变送器的精度为0.075%，体积小，重量轻，易于安装和维护。这种压力变送器目前市场价格为人民币，远低于质量流量计的价格，艾默生简单安装，不占用空间，没有特殊要求，但应防止表面凝固堵塞。 4 气液两相流实验 主要气液两相流流量测量误差和流体流动，空气含量，传感器安装位置和形状等因素，这些因素将导致不同的流体模型，如气泡流、环状流、层状流，等等。在两相流实验装置，科里奥利传感器和其安装方向是固定的，而影响两相流测量结果的主要因素是流体流动和气体含量。 4.1测量流体流动 在气液两相流测量中，实际测量的流量值与实际值之间存在一定误差。虽然这种偏置测量值不代表实际值，但仍被认为是两相流测量误差的影响因素之一。 4.2测量密度下降 两个相的体积比是一个重要的参数，如气液两相，气体体积分数(GVF)用于描述气体混合的量。在工业应用中，气体体积流动不容易获得，而真正的GVF无法在线计算。然而，当液体密度已知时，由发射机测量的流体密度可以间接地反映出GVF的大小。事实上，单相液体的密度通常是已知的，并且可以作为发射器的常数。因此，通过实时观测流体密度的变化可以得到混合气体的含量。 5 结束语 综上所述，测量塔内液体密度时，质量流量计的测量精度较高，但安装管道复杂且昂贵。然而，使用压力传感器的缺点是精度不高，但安装简单，操作稳定，易于维护，最重要的是价格便宜。在脱硫工程竞争日趋激烈和合同价格较低的情况下，采用压力变送器测量密度是一个很好的选择，已在许多项目中得到应用。 参考文献 [1]刘翠，侯其立，熊文军，徐科军，石岩，方敏，蒋荣慰，陶波波.面向微弯型科氏质量流量计的高精度过零检测算法实现[J].电子测量与仪器学报，2014，28(06):675-682.
1.Promass是E+H质量流量计的系列名称，80/83是指变送器，也就是一般说的表头 的型号，83比80高级一些，如显示屏是4行显示，可以有中文菜单等，精度也比80要稍微高一些； 2.在变送器铭牌上可以看到订货号，如80M50-AS2BAAAAA8，其中80是变送器型号，M 是指传感器的型号（传感器类型有很多，比如常见的F型，M型，H型，I型等，各有各的特点，其中F型能满足至少80%以上的场合的需要），50是指管径，后面的一串字符时具体的订货号，各有各的含义，比如分体或者一体的，测量管材质等，都是由后面的这一串字符决定的； 3.对80变送器进行设置的时候基本上要考虑这么几个地方：各个变量的单位（尤其 是质量流量和密度的单位），输出变量的量程（也就是4-20mA对应的量程的上下限），显示屏上的两行需要显示什么变量； 如何对新表进行简单的设置使其工作： 首先按E键进入才当，屏幕显示MEASUREING VALUES（当前测量值），按两次+键，显示QUICK SETUP（快速设置），按E键进去； 在QS-COMMISION下，讲选项由NO该为YES（表示当前要进行快速设置），按E键前进； 在LANGUAGE（语言下），显示ENGLISH（英语），不用修改，按E键前进； 在PRE-SETTING（预设置），显示ACT. SETTING（激活当前设置），不用修改，按E 键前进； 在SYSTEM UNITS（系统单位）下，显示MASS FLOW（质量流量），按E键前进，显示t/h（质量流量为吨/小时），需要询问现场人员，是采用吨/小时，还是公斤/小时，若是公斤/小时，需按+或者-键修改为kg/h，按E键前进； 在UNIT TOTALIZER（质量流量的累积量的单位）下，显示t，即累积量用吨，询问用户是否修改成公斤，按E键前进； 在OTHER UNIT?（是否还有其他单位需设置）下，选YES，按E键前进； 在SYSTEM UNITS下，默认为VOLUME FLOW（体积流量），按三次+键（第一次按完后选项开始闪，再按两次），显示DENSITY（密度），按E键，DENSITY停止闪烁，再按一
使用说明书质量流量计
目录 第一章概述 (4) 1.1工作原理： (5) 1.2传感器的结构与外形尺寸 (7) 1.3流量计结构 (10) 1.3.1 变送器外形及机柜开孔尺寸图： (10) 1.3.2传感器的外形尺寸图 (11) 1.3.3技术指标 (14) 1.3.4表的型号与选型 (16) 第二章质量流量计的安装与调试 (17) 2.1传感器的安装 (17) 2.2传感器与变送器的接线 (20) 2.3送器的接线 (21) 2.4仪表的通电和检查 (22) 2.5 常见故障的维护 (22)
第三章变送器的设置 (22) 3.1功能设置 (22) 3.1.1用户菜单密码 (22) 3.1.2系统菜单密码 (23) 3.1.3测量单位的选择 (23) 3.1.4小数点位数的选择 (23) 3.2仪表面板 (24) 3.3 操作界面 (24) 第四章防爆 (31) 4.1防爆系统的原理 (31) 4.2 防爆性能 (31) 4.3 防爆性能试验 (31) 附录:RS485通讯协议 (32)
第一章概述 质量流量计是根据科里奥利（Coriolis Force）原理，实现流体质量流量的直接精密测量，而无需任何压力、温度、粘度、密度等换算或修正。其结构是由传感器单元和变送器单元两部分组成。仪表按本质安全防爆型的国家标准设计与制造，防爆标志为Exdib[ib]IIBT5 科里奥利质量流量计能够直接测量流体的质量，具有高精度（0.1%~0.2%），应用围广(可测量各种非牛顿流体、各种浆液、悬浮液、高粘度流体等)，安装要求低（对仪表的前后直管段要求不高），运行可靠、稳定，维修率低等特点。
质量流量计工作原理精 编版 MQS system office room 【MQS16H-TTMS2A-MQSS8Q8-MQSH16898】
质量流量计工作原理 流体的体积是流体温度、压力和密度的函数。在工业生产和科学研究中，仅测量体积流量是不够的，由于产品质量控制、物料配比测定、成本核算以及生产过程自动调节等许多应用场合的需要，还必须了解流体的质量流量。 质量流量计的测量方法，可分为间接测量和直接测量两类。间接式测量方法通过测量体积流量和流体密度经计算得出质量流量，这种方式又称为推导式；直接式测量方法则由检测元件直接检测出流体的质量流量。 1．间接式质量流量计 间接式质量流量测量方法，一般是采用体积流量计和密度计或两个不同类型的体积流量计组合，实现质量流量的测量。常见的组合方式主要有3种。 （1）节流式流量计与密度计的组合 由前述知，节流式流量计的差压信号P qρ，如图1所示，密度计连 ?正比于2 v 续测量出流体的密度ρ，将两仪表的输出信号送入运算器进行必要运算处理，即可求出质量流量为 （1-1）靶式流量计的输出信号与2 qρ也成正比关系，故同样可按上述方法与密度计组合构 v 成质量流量计。密度计可采用同位素、超声波或振动管式等连续测量密度的仪表。 图1 节流式流量计与密度计组合 （2）体积流量计与密度计的组合 如图2所示，容积式流量计或速度式流量计，如涡轮流量计、电磁流量计等， q成正比，这类流量计与密度计组合，通过乘法运测得的输出信号与流体体积流量 v 算，即可求出质量流量为 （1-2）（3）体积流量计与体积流量计的组合 如图3所示，这种质量流量检测装置通常由节流式流量计和容积式流量计或速度式流量计组成，它们的输出信号分别正比于和通过除法运算，即可求出质量流量为
质量流量计操作说明 显示器由一个液晶显示器（可选背光），用以显示过程变量；一个流量计工作状态LED指示灯，用以指示流量计的工作状态；两个光敏按键
艾默生高准质量流量计的正确安装 质量流量计正确良好的安装是其可靠工作、准确测量的前提，必须予以充分的重视，安装时要有专门的技术人员严格把关。 1、安装场所 远离大的振动设备及强力电磁场干扰场所，测量液态物料避免安装在工艺管线的最高点，要方便维护和拆卸； 2、安装方式 气体物料，传感器弯管竖直向上，液体物料，传感器弯管竖直向下，特殊情况也可竖直向上，应避免弯管水平或倾斜； 压力要求：背压要求可以使介质始终充满传感器测量管，避免出现半管而导致测量不准确。因此，保证安装在管线中的传感器有足够的背压是十分重要的。当背压不满足要求时，可考虑在管线中加装背压调节器。 要做到这一点，一是将传感器装在靠近泵的出口侧，或者装在上升管道的较低部位来测液体，而且流量计下游上升管道的高度应不低于2m(视介质密度而定)。 3、避免电磁干扰和射频干扰 安装在大电机、射频发生器、变压器、大功率开关等设备附近，传感器中测量管的自激谐振动会受到干扰，而且检测器检测出来的微弱信号也有可能被淹没在干扰信号之中。 另外，连接仪表各部分的电缆的走线也不要覆盖在这些可能产生干扰的设备上面，最好不要靠近它们，也不要靠近高压供电电缆或类
似的电磁干扰和射频干扰 (EMI/RFI)源。 4、避免振动的影响 科氏力式质量流量计的原理和结构都决定了外界振动对它会造 成影响，虽然专门的安装技术 (例如采用坚固的管支架等)能够减小外界振动的影响，制造厂家也在竭力改进结构以提高抗外界干扰振动的能力，但流量计的安装场所还是应该尽量远离大功率泵、电机等强振动千扰源。若需要在管线振动大的管线中安装大口径流量计，有时要用膨胀节来消振，但必须在膨胀节与传感器之间加装带有坚固支撑的短接，否则，由于管道的伸缩造成附加应力，显示数据将会失准。 5、不能用流量计作为管道的支撑；流量计不能用来矫正管道法兰的错位和用来拉紧管道，导致流量计承受应力影响测量准确度。 6、其他注意事项 除以上几点要着重考虑之外，当选择安装场所时，还应遵循下列原则: 当用科氏力式质量流量计测量液体介质，特别是易汽化的液体或含有少量气体的液体介质时，应把流量传感器安装在管道的较低处，而不要将传感器安装在管道的最高处； 当用科氏力式质量流量计测量气体介质，特别是非干燥气体或在高压下易液化的气体介质时，应把流量传感器安装在管道的较高处，而不要将传感器安装在管道的最低处。 7、传感器安装方式的选择 传感器的安装一般分为垂直安装与水平安装两种方式。传感器的
质量流量计介绍 目前广泛应用的流量计，不管是差压式、靶式、涡轮、电磁或容积等型式，从原理上看都足测量容积流量的。由于流体的容积大小受其温度、压力等参数的阻碍，当被测流体的温度、压力坐化时，应把所测量的容积流量换算成标准状态或某一约定状态下的相应值。但事实上当温度、压力频繁变动时，进行及时的换确实是专门困难的，有时是不可能的。因此，希望用质量流量计来测量质量流量。另外、在实际生产中，由于要对产品进行质量操纵、对生产过程中各种物料混合比率进行测定、成本
核算以及对生产过程进行自动调节等，也必须了解质量流量。随着工业生产技术的进展和自动化水平的提高，例如实现大型发电机组的全程自启停、对核电站气、液二相流的规定，以及对电厂热力经济性进行更准确的评价等，都使得质量流量测量技术日益重要: 容积流量Q和质量流量M之间的关系是 M=Q (10-1) 或 M=A (10-2) 式中----被测流体的密度，kg／m3; A----流体的流通截面(一般为管道的流通截面), m2; ----流通截面A处的平均流速，m／s. 质量流量计分间接式〔推导式〕和直接式两类。依照式(10 -1)测量质量流量的仪表，必须先测量积流量再乘被测流体的密度，通过密度计和乘法器实现，这种仪表称为间接式质量流量计
或推导式质量流量计。日前, 密度计由于结构和元件特性的限制，在高温、高压下尚不能运用．只能采纳固定的密度数值乘容积流量。众所周知，介质密度随着压力、温度的变化而异,在变动工况下采纳固定的密度值将带来较大的质量流量测量误差，故必须进行参数补偿，据此进展了温度、压力补偿式流量计。检测出被测流体的温度、压力，然后按一定的数学模型自动换算出相应的密度值, 得到密度值与容积流量值的乘积便可实现质量流量测量，故称为温度、压力补偿式质量流量计。温度、压力补偿式质量流量计是当前工业上普遍应用的一种推导式质量流量计的专门形式。 直接检测与质量流量有关的量来反映质量流量大小的流量计称为直接式质量流量计。 研制直接式质量流量计, 目的在于使最后代表质量流量的输出信号与被测介质的压力、温度等参数无关，以解决当介质参数变化范围专门大，其密度和温度、压力之间的关系不能看成线性,而采纳温度、压力自动补偿方式又专门困难和繁琐的问题。这也是在温度、压力自动补偿式质量流星计已得到广泛应用的同时, 还要开展直接式质量流量计研究的理由。
