《综合布线技术与工程》试题库

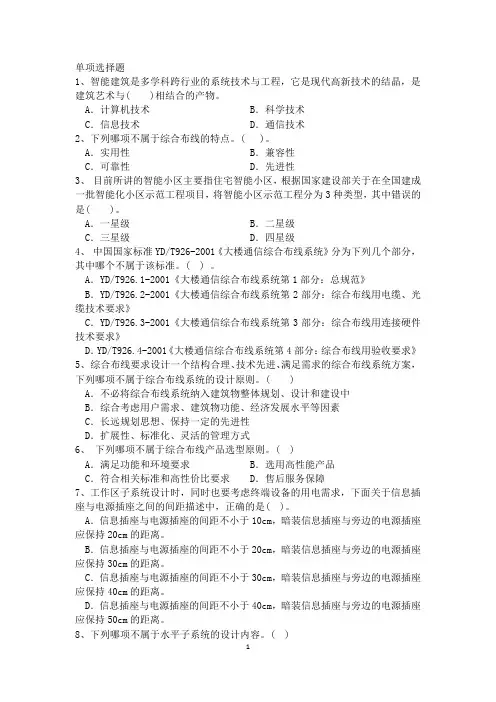

一选择题
1.智能建筑的四要素为（ABCD）
A.结构
B.系统
C.服务
D.管理
2.SCS是（CD）的简称。
A.配线架
B.系统集成中心
C.结构化布线系统
D.综合布线系统
3.“3A”智能建筑3A指的是（A ）
A.BA CA OA
B.FA BA DA
C.MA OA TA
D.BA CA FA
4.一下那些子系统属于智能建筑结构（A BCD）
A.系统集成中心
B.楼宇自动化系统
C.办公自动系统
D.通信自动化系统
5.水平子系统通常不能超过（D）米。
A.80
B.70
C.110
D.90
6.以下（A ）是欧洲的布线标准。
A.EN50173
B.ISO/IEC 11801 (国际标准)
C.GB/T 50311-2000 （国家标准）
D.TIA/EIA568B （美洲布线标准）
7.以下（D）是美洲的布线标准
A.EN50173
B.ISO/IEC 11801
C.GB/T 50311-2000
D.TIA/EIA568B
8.以下（B）是世界的布线标准
A.EN50173
B.ISO/IEC 11801
C.GB/T 50311-2000
D.TIA/EIA568B
9.以下（C）是中国的布线标准
A.EN50173
B.ISO/IEC 11801
C.GB/T 50311-2000
D.TIA/EIA568B
10.有线通信是利用（A ）来充当传输导体的。
A.铜缆或光缆
B.电磁波
C.红外线
D.卫星
11.无线通信是利用（D ）来充当传输导体的。
A.双绞线
B.光缆
C.电话线
D.电磁波
12.双绞线电缆根据是否有屏蔽层分为（C ）
A.FTP ScTP
B.STP-a FTP
C.STP UTP
D.FTP UTP
13.屏蔽双绞线电缆分为（A）两类。
A.FTP STP
B.STP-a FTP
C.STP ScTP
D.STP UTP
14.双绞线扭绞的目的是（B ）
A.降低成本
B.减少电磁辐射和电磁干扰
C.减小体积
D.工艺需要
15.美国线缆标准中，（B ）衡量绝缘铜导线线芯的大小。
A.CM
B.AWG
C.dB
D.Kg
16.超五类双绞线线芯直径为（A ）号。
A.24
B.26
C.30
D.21
17.数据传输率是衡量单位时间内线路传输（D）的数量。
A.二进制位
B.电信号的震荡
C.Bit
D.Byte
18.频率带宽是衡量单位时间内线路传输（B）的数量。
A.二进制位
B.电信号的震荡
C.Bit
D.Byte
19.双绞线电缆特性阻抗有100欧、150欧、120欧三种，中国禁止生产（C）规格。
A.100
B.150
C.120
20.10Base2中，10代表（A ）。
A.10Mbps
B.10M
C.10小时
D.10MHZ
21.10Base2中，Base代表（A ）
A.基带传输
B.宽带传输
C.数字传输
D.模拟传输
22.光纤的主要材质为（A）
A.石英
B.碳酸钙
C.水晶
D.铜
23.单模光纤的光源为（B）
A.发光二极管(多模光纤的光源)
B.激光器
C.发光三极管
D.太阳能
24.多模光纤的光源为（A ）
A.发光二极管
B.激光器
C.发光三极管
D.太阳能
25.1000base-t 是基于四对双绞线（B ）运行的网络。
A.单工模式
B.全双工模式
C.半双工模式
D.全速模式
26.1000base-tx 是基于四对双绞线，（C ）运行的网络
A.单工模式
B.全双工模式
C.半双工模式
D.全速模式
27.超五类双绞线电缆最高频率带宽为（A ）
A.100MHz
B.250MHz
C.600MHz
D.2004MHz
28.六类双绞线电缆最高频率带宽为（A ）
A.100MHz
B.250MHz
C.600MHz
D.200MHz
29.七类双绞线电缆最高频率带宽为（B）
A.100MHz
B.250MHz
C.600MHz
D.200MHz
30.4对UTP电缆颜色编码依次为（A ）
A.兰橙绿棕
B.橙绿棕兰
C.绿棕兰橙
D.棕橙绿兰
31.衰减串绕比值（B ），意味着对外干扰的免疫力越强。
A.越大
B.越小
32.国内计算机网络一般采用的多模光纤的线芯直径为（A ）微米。
A.62.5
B.8.3
C.50
D.9
35.目前国内使用的面板规格为86mm*86mm,又被称为（C ）面板。
A.欧式
B.美式
C.英式
D.德式
36.综合布线工程用户需求分析对象为（AB ）
A.智能建筑
B.智能小区
C.商用建筑
D.现代建筑
37.智能小区分为（ABC ）几种类型。
A.住宅型
B.商住型
C.校园型
D.新闻型
38.桥架按结构分为（ABD ）。
A.梯级式
B.托盘式
C.英式
D.槽式
39.以下那几种业务属于综合布线系统用户需求分析范围。(ABD)
A.语音、数据
B.图像
C.交通、物流
D.消防系统
40.综合布线的网络结构以（A ）结构为主。
A.星型
B.环型
C.树型
D.总线型
41.根据设计等级估算，对于基本型设计方案每（D ）平方米设置一个信息插座。
A.40
B.30
C.20
D.10
42、工作区子系统设计要求电源插座和信息插座之间的适宜距离为（B ）毫米。
A.100
B.200
C.300
D.400
43.工作区子系统设计要求电源插座和信息插座离地面的适宜距离为（C）毫米。
A.100
B.200
C.300
D.400
44.在综合布线工程中所用到的信息模块要有一定的余量，一般要占到总需求量的（C ）。
A.7%
B.5%
C.3%
D.1%
45.垂直干线子系统的接合方法有（AC ）。
A.分支接合
B.二级接合
C.点对点接合
D.线性接合
46.垂直干线子系统的布线通道可采用（AC）方法。
A.电缆孔
B.地板下
C.电缆井
D.架空
47.以下哪种交接管理方法是正确的（BC ）。
A.单点管理单交接
B.单点管理双交接
C.双点管理双交接
D.双点管理三交接
49.设备间里的最高温度不能超过摄氏（B）度。
A.20
B.30
C.40
D.35
50.常用的光纤连接器有（AC）。
A.ST
B.UTP
C.SC
D.UC
53.以下布线方法中，（ACD ）是建筑物内水平双绞线的布线方法。
A.暗道布线
B.向上牵引
C.吊顶内布线
D.墙壁线槽
54.RJ45连接器是（C）针结构。
A.6
B.7
C.8
D.9
55.在综合布线系统结构中，CD代表（B）。
A.建筑物配线架
B.建筑群配线架
C.楼层配线架
D.通信引出端
56.在综合布线系统结构图中，TP代表（C）。
A.建筑物配线架
B.信息插座
C.转接点
D.通信引出端
57.在综合布线系统中，建筑群干线电缆（光缆）的最大长度为（A ）
A.1500
B.500
C.900
D.800
58.在综合布线系统中，建筑物干线电缆（光缆）的最大长度为（B）
A.1500
B.500
C.900
D.800
59.以下那些是常用的综合布线工程绘图软件（AB ）
A.AutoCAD
B.Visio
C.PHOTOSHOP
D.3DMAX
60.在一个五类链路中用了一个三类接插件，而该链路通过了TSB67的五类链路测试标准，该链路是五类链路吗？
A.是
B.不是
C.不能确定
61.NEXT为近端串音衰减，代表干扰信号，其测试结果值越大越好。
A.是
B.不是
C.不一定
62.在一个五类链路中，使用了A VAYA的电缆，AMP的配线盘，IBDN的插头和插座，经测试合格，该链路是否为五类链路：
A.是
B.不是
C.不一定
63.如果回波损耗测试未通过，其可能的原因是：
A.外部噪声过大
B.电缆链路中有阻抗不匹配的现象
C.端接错误
D.信号的衰减过大
64.在一个工作区中，把一条五类4对非屏蔽对绞线中的橙色和绿色2对线接到A模块上，用来传数据，把蓝色和棕色接到B模块上用来传话音，这种连接方法是否正确：
A.正确
B.不正确
C.不一定
65.以下哪种布线系统可支持HDTV（高清晰度数字电视）的传输应用：
A.五类布线系统
B.超五类布线系统
c.六类布线系统
66.在TIA/EIA-568B 2-1标准中，六类布线系统的带宽为：
A.00MHz
B.250MHz
C.300MHz
67.在TIA/EIA-568.2-1标准中，六类布线系统测试参数的频率范围要求到：
A.200 MHz
B.250 MHz
C.600 MHz
68.在一个五类链路中，工作区的插座模块端接按照T568A的接线方式连接，在配线间电缆的端接按照T568B的接线方式连接，这种连接方式是正确的：
A.是
B.不是
C.不一定
69.当今世界科学技术的发展主要标志是4C技术，下面（ABC）技术属于4C技术
https://www.doczj.com/doc/7117102775.html,puter
B.control
https://www.doczj.com/doc/7117102775.html,munication
D.CIS
70.以下关于双绞线的说法不正确的是（D ）。
A.STP比UTP价格高，屏蔽效果好。
B.6类线比5类线的扭绞密度高。
C.4对双绞线中各对线的长度稍有不同，扭绞密度也稍有不同。
D.26AWG的线比24AWG的线线径粗。
填空题
1、综合布线是一种(模块化)的，灵活性极高的建筑物内或建筑物群之间的(信息传输通道)。它既能使(语音、数据)、图像设备和交换设备与其他信息管理系统彼此相连，也能使这些设备与外部相连，它还包括建筑物到(外部网络)或电信线路上的(连接点)与应用系统设备之间的所有(线缆)及相关的(连接部件)。
2、根据国家标准GB/T50311-2000，综合布线系统可分为以下几个部分
工作区；配线（水平）子系统；干线（垂直）子系统；建筑群子系统；设备间；管理。
3、在我国通信行业标准中，推荐采用100Ω的对称电缆；允许采用150_Ω的对称电缆；不允许采用120Ω的对称电缆。
4、综合布线系统采用的主要布线部件有CD、BD、FD、TP、TO，它们分别表示：CD建筑群配线架、BD建筑物配线架、FD楼层配线架、TP水平电缆光缆、转接点、TO信息插座（通信引出端）。
5、多模光纤的纤芯标称直径为（50/125）μm或（62.5/125）μm，其标称波长为850nm和1300nm；单模光纤的纤芯标称直径为8/125μm或10/125μm，其标称波长为1310nm和1550nm。
6、水平布线系统的电缆长度指水平配线间到工作区信息插座的距离，其最大距离是90米。
7、布放双绞线电缆时，最大拉力不能超过40公斤，速度不宜超过15m/分钟。
8、在我国常用的信息插座面板尺寸是86 × 86mm。
9、“3A”智能建筑的“3A”指BA CA OA
10、现行有关综合布线的美州、欧州、国际、国家标准分别是TIA/EIA568B、EN50173、ISO/IEC 11801、GB/T 50311-2000。
11、无线局域网的两个主要要素是无限网卡和无线接入点。
12、10Base-5中，10指传输速率为10Mbit/s，Base指基带信令发送，5指同轴电缆段的长度
为500米。
13、在19in标准机柜内，设备安装所占高度用一个特殊单位“U”表示，1U=44.45mm。
14、综合布线工程中常采用两种制图软件AutoCAD、Visio。
15、根据商业建筑物接地和接线要求的规定，综合布线系统接地的结构包括接地线、接地母线、接地干线、接地引入线、主接地母线、自然和人体接地体。
