渠道倒虹吸液压启闭机设备安装工艺探讨
于怀涛
(河北省南水北调工程建设管理局河北石家庄 050000)
[内容提要]：本文通过南水北调渠道倒虹吸常用液压启闭机设备的安装施工，探讨液压启闭机设备安装的施工工艺，总结安装工艺流程和安装施工过程中须重点注意的事项，对其它类似液压启闭机的安装有一定的指导作用。
[关键词]：液压启闭机安装工艺流程
1 工程概况
南水北调中线干线渠道工程S50标马头沟渠道倒虹吸出口节制闸设置2扇检修闸门及1台移动式电动葫芦和2扇弧形工作闸门、2台液压启闭机、1台双向电动葫芦。
出口弧形闸门属于表孔弧形闸门,弧形闸门配置的启闭机为后拉式液压启闭机。
2 安装前的准备工作
2.1 设备清点
设备到货后应及时进行现场开箱清点和检查，检查配件是否齐全，是否与装箱单相符；检查液压缸、油箱、液压站等是否存在缺陷、是否有由于长途运输造成的损坏、液压缸的各个油孔是否密封良好等。
2.2 基准线测放
安装前首先按设计给定的高程、坐标、和纵横向中心线，在安装现场测放出具体的安装位置，测放时高程必须经过闭合，纵横向中心线必须与闸门中心线和孔口中心线进行校合。其偏差应符合下列规定：双吊点液压启闭机，支承面的高差不应超过±0.5mm。
2.3 油缸、油泵及阀组的解体清洗
液压缸、油泵及阀组安装前按要求应进行解体清洗，但是由于施工现场条件较差，出厂时间不是很长，经厂家及工程监理确认后可以不再进行全部解体清洗。
但是对油箱必须进行彻底的清洗，清洗时清除油箱内易脱落的锈斑、漆皮等所有杂物，同时清洗时所用的抹布不得使用绵麻制品，而是使用丝织品，清洗后用合好的面团粘除所有杂物。
3液压启闭机安装
图1 液压启闭机安装流程图
3.1 支铰轴安装
液压缸安装前将其铰轴及内孔清扫并打磨光滑，表面上涂上黄油，活塞杆临时锁定，防止吊装时滑出。双吊点液压启闭机的支铰轴的尾部固定部分是埋设在混凝土中的，埋设过程中其高程、里程、水平度必须符合有关规定。
3.2 液压站安装
液压启闭机的液压站与液压缸是分体的，两者之间由压力油管连接，液压启闭机的压力油压力都比较高，因此压力油管安装后必须经过压力试验合格后方可投入使用。
3.3 液压缸安装
液压缸安装时要按图纸给定的左缸和右缸分别进行安装，吊装液压缸时，应根据液压缸直径、长度和重量决定支点和吊点个数，以防止变形。
闸门门叶就位固定后，利用汽车吊进行液压缸安装。液压缸水平吊起后，将吊环调整垂直，吊到安装部位，将液压缸吊环对准支铰轴，用人工将液压缸吊环推入支铰轴，上紧卡环与端盖，锁紧锁母。
3.4 油管道安装
油管道安装、清洗均应符合有关规定，管道设置应尽量减少阻力，管道布局应清晰合理。 液压热油设备安装 液压系统充油
液压油处理 电气部分安装 液压缸与闸门连接 试运转
安装后防腐
液压站安装
液压缸安装 油管道安装 支铰轴安装
管路清洗
管材下料采用锯割方法，不锈钢管的焊接采用氩弧焊，弯管使用专用弯管机，采用冷弯加工。管道的焊接必须由考试合格的高压焊工施焊，焊接后经压力试验合格方可投入使用。
3.5 管路清洗及液压油的处理
液压启闭机的油箱经过清洗、压力油管经过吹扫、清洗后进行连接。液压油必须经过过滤后方才允许加注，液压油的过滤也可利用液压站的油箱、压力油管作为循环。使用冲洗泵进行油液循环冲洗，循环冲洗时将管路系统与液压缸、阀组、泵组隔离(或短接)，循环冲洗流速大于5m/s。循环冲洗后使管路系统的清洁度符合有关标准。
3.6 液压缸与闸门连接
用倒链将活塞杆对准闸门吊耳处，油泵运转正常后油压调整活塞杆长度及位置，使活塞杆轴孔与闸门吊耳轴孔对位，穿入销轴并固定锁片。
3.7 液压热油设备安装
（1）液压热油设备的液压站及液控系统、电气系统、管道和基础埋件等，按照施工图纸和制造厂技术说明书进行安装、调试和试运转。
（2）液压热油设备支撑架的安装偏差符合施工图纸的规定。若施工图纸无规定时，设备支撑架的中心点坐标偏差不大于±5mm，高程偏差不大于±10mm。
3.8 电气部分
电气回路中的单个元件和设备均应进行调试，并应符合有关规定。
4 试运转
（1）试运转前要进行检查，门槽内的杂物要清理干净，保证闸门和拉杆不受卡阻；机架固定要求牢固；电气回路中的元件和设备均应进行调试。
（2）油泵第一次启动时,应将油泵溢流阀全部打开，连续空转30～40min，油泵不应有异常现象。
（3）油泵空转正常后,在监视压力表的同时，将溢流阀逐渐旋紧使油路系统充油，充油时应排除空气,管路充油后，调整油泵溢流阀,使油泵在其工作压力的25%、50%、75% 和100%的情况下分别连续运转15min，应无震动、杂音和温升过高等现象。
（4）上述试验完毕后,调整油泵溢流阀,使其压力达到工作压力的1.1倍时动作排油,此时也应无剧烈震动和杂音。
（5）油泵阀组的启动阀一般应在油泵开始转动后3～5s内动作，使油泵带上负荷，否则应调整弹簧压力或节油孔的孔径。
（6）无水时,应先手动操作升降闸门一次,以检验缓冲装置减速情况和闸门有无卡阻现象,并记录闸门全开时间和油压值。
（7）调整主令控制器凸轮片,使主令控制器的电气接点接通。断开时，闸门所处的位置应符合图纸要求。调整高度指示器，使其指针能正确指出闸门所处位置。
（8）将闸门提起，在48h内，闸门因活塞油封和管路系统的漏油而产生的沉降量不应大于200mm。
（9）手动操作试验合格后,方可进行自动操作试验。提升和快速关闭闸门试验时，记录闸门提升、快速关闭、缓冲的时间和当时水库水位及油压值，其快速关闭时间应符合设计要求。
5 结论
上述安装工艺简单、易操作，既有利于促进工程进度，又能很好的保证液压启闭机的安装质量。采用以上工艺进行安装的液压启闭机运转良好，油路通畅，两侧液压缸启闭同步，无卡阻、无异常噪音等现象。

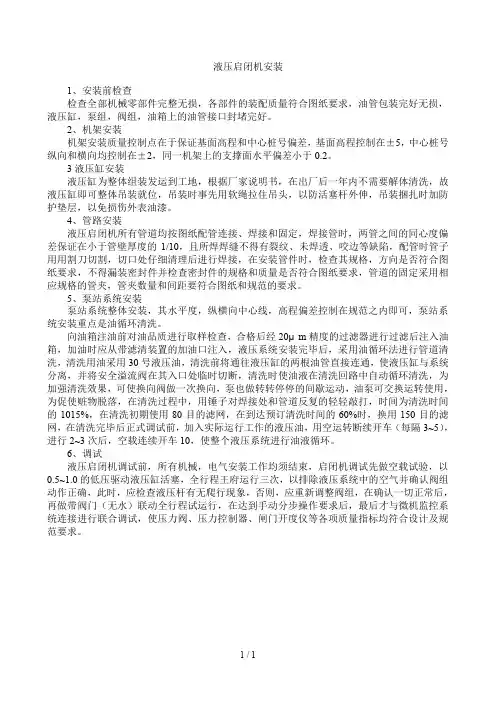

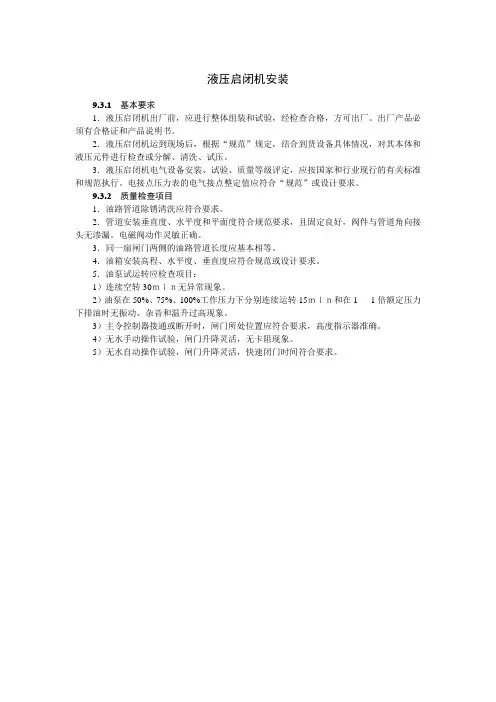

液压启闭机安装 1、安装前检查 检查全部机械零部件完整无损，各部件的装配质量符合图纸要求，油管包装完好无损，液压缸，泵组，阀组，油箱上的油管接口封堵完好。 2、机架安装 机架安装质量控制点在于保证基面高程和中心桩号偏差，基面高程控制在±5mm，中心桩号纵向和横向均控制在±2mm，同一机架上的支撑面水平偏差小于0.2mm/m。 3液压缸安装 液压缸为整体组装发运到工地，根据厂家说明书，在出厂后一年内不需要解体清洗，故液压缸即可整体吊装就位，吊装时事先用软绳拉住吊头，以防活塞杆外伸，吊装捆扎时加防护垫层，以免损伤外表油漆。 4、管路安装 液压启闭机所有管道均按图纸配管连接、焊接和固定，焊接管时，两管之间的同心度偏差保证在小于管壁厚度的1/10，且所焊焊缝不得有裂纹、未焊透、咬边等缺陷，配管时管子用用割刀切割，切口处仔细清理后进行焊接，在安装管件时，检查其规格，方向是否符合图纸要求，不得漏装密封件并检查密封件的规格和质量是否符合图纸要求，管道的固定采用相应规格的管夹，管夹数量和间距要符合图纸和规范的要求。 5、泵站系统安装 泵站系统整体安装，其水平度，纵横向中心线，高程偏差控制在规范之内即可，泵站系统安装重点是油循环清洗。 向油箱注油前对油品质进行取样检查，合格后经20μm精度的过滤器进行过滤后注入油箱，加油时应从带滤清装置的加油口注入，液压系统安装完毕后，采用油循环法进行管道清洗，清洗用油采用30号液压油，清洗前将通往液压缸的两根油管直接连通，使液压缸与系统分离，并将安全溢流阀在其入口处临时切断，清洗时使油液在清洗回路中自动循环清洗，为加强清洗效果，可使换向阀做一次换向，泵也做转转停停的间歇运动，油泵可交换运转使用，为促使赃物脱落，在清洗过程中，用锤子对焊接处和管道反复的轻轻敲打，时间为清洗时间的10%~15%，在清洗初期使用80目的滤网，在到达预订清洗时间的60%时，换用150目的滤网，在清洗完毕后正式调试前，加入实际运行工作的液压油，用空运转断续开车（每隔3~5min），进行2~3次后，空载连续开车10min，使整个液压系统进行油液循环。 6、调试 液压启闭机调试前，所有机械，电气安装工作均须结束，启闭机调试先做空载试验，以0.5~1.0MPa的低压驱动液压缸活塞，全行程王府运行三次，以排除液压系统中的空气并确认阀组动作正确，此时，应检查液压杆有无爬行现象，否则，应重新调整阀组，在确认一切正常后，再做带阀门（无水）联动全行程试运行，在达到手动分步操作要求后，最后才与微机监控系统连接进行联合调试，使压力阀、压力控制器、闸门开度仪等各项质量指标均符合设计及规范要求。

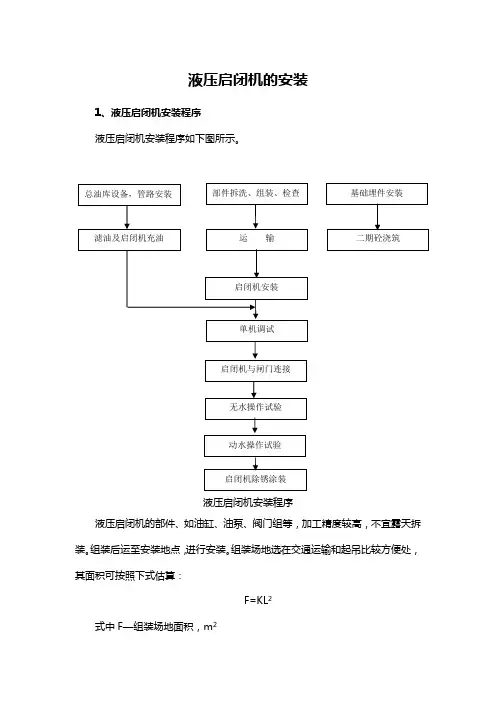

液压启闭机的安装 1、液压启闭机安装程序 液压启闭机安装程序如下图所示。 液压启闭机安装程序 液压启闭机的部件、如油缸、油泵、阀门组等，加工精度较高，不宜露天拆装。组装后运至安装地点，进行安装。组装场地选在交通运输和起吊比较方便处，其面积可按照下式估算： F=KL 2 式中F —组装场地面积，m 2 启闭机安装 启闭机与闸门连接 总油库设备，管路安装 滤油及启闭机充油 部件拆洗、组装、检查 基础埋件安装 单机调试 运 输 无水操作试验 动水操作试验 启闭机除锈涂装 二期砼浇筑
K—系数，一般取1.5～3 L—油缸外形长度，m 2、液压启闭机的安装要求 2.1液压启闭机机架的横向中心与实际测得的起吊中心线的距离不应超过±2mm；高程偏差不应超过±5mm，支撑面的高差不超过±0.5mm。 2.2机架梁与推力支座的组合不应大于0.05mm的缝隙，其局部间隙不应大于0.1mm，深度不应超过组合宽度的1/3，累计长度不超过周长的20%，推力支座顶面水平偏差不应大于0.2‰。 2.3安装前应检查活塞杆是否有变形，在活塞杆竖直状态下，其垂直度不应大于0.5‰，且全长不超过赶场的1/4000；并检查油缸内壁有无碰伤和拉毛现象。 2.4吊装油缸时应根据油缸长度和重量决定调装点和吊装点数，以防止变形。 2.5活塞杆与闸门（或栏杆）吊耳连接时，当闸门下放到底坎位置在活塞与油缸下端盖之间应留有50mm左右的间隙，以保证闸门能严密关闭。 2.6管道弯制、清洗和安装均应符合SDJ181中之规定，管道设置尽量减少阻力，管道布局应清晰合理。 2.7初调高度指示器和主领开关的上下断开接点及充水节点。 2.8试验油过滤精度：柱塞泵不低于20μm，叶片泵不低于30μm。 2.9试运转前要将门槽内的一切杂物清理干净，保证闸门和拉杆不受卡阻；机架固定是否牢固，地脚螺栓是否松动，焊缝是否达到要求。电气回路中的单个元件和设备均应进行调试，并符合GB1497的有关规定。 2.10油泵在第一次启动时，应将油泵溢流阀全部打开，连续运转30～40min，
北京市北运河北关分洪枢纽改建工程 分洪闸闸门及控制系统联合调试报告 一、工程概况 北关分洪枢纽改建工程位于北京市通州区，北运河的始端，温榆河的终点。由新建拦河闸和分洪闸等主要建筑物以及配套设施组成，是北运河的控制性工程，是北运河安全度汛的关键，关系到北京、河北、天津三省市的防洪安全。 工程新建分洪闸，位于原闸下游，闸室中心线距上游通惠河河口354m。分洪闸共9孔，总净宽90.00m。闸室垂直水流向总宽度105.20m，闸底高程16.86m。在左岸，布置有控制4孔闸门的液压站及检修门机库；在右岸，布置有控制5孔闸门的液压站房、配电房及管理房。闸墩上设检修桥，桥面宽6.00m，桥上布置有门机轨道。 分洪闸工作闸门采用露顶式弧形钢闸门，孔口尺寸10.0mX4.0m（宽X 高），设计水头3.64m，闸门动水启动。单扇弧形工作闸门重约22t。 工作闸门上游设露顶式平面叠梁门检修闸门，孔口尺寸为10.00X3.75m，全套3节叠梁门自重约为13.0t。检修门启闭设备为移动式门机，9孔共用。 根据各施工单位汇报，已完成设备施工安装和工程质量检验，可以进入联合调试。 二、联合调试的目的 分洪闸工程于2008年2月25日开工，5月30日分洪闸闸门全部制作完毕，并陆续运往工地进行安装，8月12日闸门安装完毕，2009年8月10
日施工单位完成了分洪闸闸闸门的调试运行。到目前分洪闸及船闸已具备了联合调试条件。 因此，通过全行程的门、机启闭联调，采集各项检测数据，检验闸门与液压启闭机以及控制系统是否满足设计标准与工程使用要求。 三、联合调试大纲 （一）联合调试的依据 北京市水利规划设计研究院提出的北关分洪枢纽联合调度调试程序及 技术要求为依据。 （二）联合调试的组织 联合调试前，召开了预备会议。预备会议确定，对人员进行了具体分工：由总监施梓具体进行现场协调； 液压站操作人员：李铮、徐红斌；记录人员：张兴锋 闸门运行观测人员：蒙强、王立刚；记录人员：侯磊 确定正式试运行日期：确定3月7日开始联合调试。 （三）联合调试过程安排及要求 根据目前工程完成情况，联合调试共分两个现场： 1、现地控制现场：按位置分分洪闸左岸液压站、右岸液压站； 2、闸室。 现场具体要求： 现地检测试验。按右岸液压站——左岸液压站顺序进行。 (1)右岸液压站四孔：按现地手动方式进行闸门运行并检测。 (2)左岸液压站五孔：按现地手动方式进行闸门运行并检测。
《液压与气压传动》课程设计学号姓名年级专业 指导教师: 钱雪松 内容: 设计计算说明书 1份 20 页 液压系统原理图 1张
河海大学机电工程学院 - 第二学期 《液压与气压传动》课程设计任务书5 授课班号138101/2 年级专业机自指导教师钱雪松学号姓名课程设计题目5 设计一台液压启闭机液压系统, 其主要技术要求如下: 启闭力50T, 行程8000mm, 往返速度4000~10000mm/min, 加减速时间为1秒, 双缸, 用同步回路, 垂直液压缸。 1.课程设计的目的和要求 经过设计液压传动系统, 使学生获得独立设计能力, 分析思考能力, 全面了解液压系统的组成原理。 明确系统设计要求; 分析工况确定主要参数; 拟订液压系统草图; 选择液压元件; 验算系统性能。 2.课程设计内容和教师参数( 各人所取参数应有不同) 其主要技术要求如下: 启闭力50T, 行程8000mm, 往返速度4000~10000mm/min, 加减速时间为1秒, 双缸, 用同步回路, 垂直液压缸。 4. 设计参考资料( 包括课程设计指导书、设计手册、应用软件等) ●章宏甲《液压传动》机械工业出版社 .1 ●章宏甲《液压与气压传动》机械工业出版社 .4 ●黎启柏《液压元件手册》冶金工业出版社 .8
榆次液压有限公司《榆次液压产品》 .3 课程设计任务 明确系统设计要求; 分析工况确定主要参数; 拟订液压系统草图; 选择液压元件; 验算系统性能。 5.1设计说明书( 或报告) 分析工况确定主要参数; 拟订液压系统草图; 选择液压元件; 验算系统性能。 5.2技术附件( 图纸、源程序、测量记录、硬件制作) 5.3图样、字数要求 系统图一张( 3号图) , 设计说明书一份( ~3000字) 。 6. 工作进度计划 3.设计方式 手工 4.设计地点、指导答疑时间
水利水电工程启闭机 制造、安装及验收规范 DL/T5019-94 主编单位：电力部水利部中南勘测设计研究院 批准部门：中华人民共和国电力工业部 1994-09-26发布 1995-02-01实施 1 主题内容与适用范围 2 引用标准 3 一般规定 4 连接 5 固定卷扬式启闭机 6 螺杆启闭机 7 移动式启闭机 8 液压启闭机 9 验收规则 10 标志、包装、运输与存放 附录A 桥架和门架及桥机和门机跨度的检测条件（补充件）附加说明
关于发布《水利水电工程 启闭机制造、安装及验收规范》 电力行业标准的通知 电技［1994]573号 《水利水电工程启闭机制造、安装及验收规范》电力行业标准，经部审查通过，批准为推荐性标准，现予发布。该标准编号为DL／T5019－94，自1995年2月1日起实施，同时SLJ、DLJ201-80《水工建筑物金属结构制造、安装及验收规范》废止。 请将执行中的问题和意见告电力工业部水电站金属结构标准化技术委员会秘书处（挂靠在北京勘测设计研究院）。 该标准由电力出版社出版发行。 一九九四年九月二十六日
1 主题内容与适用范围 本规范规定了水利水电工程启闭机制造、安装的技术要求，试验方法，验收规则和标志、包装、运输与存放的有关规定。 本规范适用于以电力驱动为主的水利水电工程启闭机，包括固定卷扬式启闭机，螺杆启闭机，移动式启闭机和液压启闭机。 2 引用标准 GB 699 优质碳素结构钢技术条件 GB 700 碳素结构钢 GB 1591 低合金结构钢 GB 3077 合金结构钢技术条件 GB ll352 一般工程用铸造碳钢件 GB 5680 高锰钢铸件技术条件 JB／ZQ 4297 合金铸钢 GB 9439 灰铸铁件 ZBJ 74003 压力容器用钢板超声波探伤 GB 5117 碳钢焊条 GB 5118 低合金钢焊条 GB 983 不锈钢焊条 GB 5293 碳素钢埋弧焊用焊剂 GB 12470 低合金钢埋弧焊剂 GB 8110 二氧化碳气体保护焊用钢焊丝 GB 1300 焊接用焊丝 GB 8923 涂装前钢材表面锈蚀等级和除锈等级 GB 3181 漆脱颜色标准样本 JB 2299 矿山、工程起重运输机械产品涂漆和安全标志GB 9286 色漆和清漆漆膜的划格试验 GB 985 气焊、手工弧焊及气体保护焊坡口基本型式和尺 寸 GB 986 埋弧焊坡口基本型式和尺寸 SL 36 水工金属结构焊接通用技术条件 GB 3223 钢熔化焊接接头射线照相和质量分级 GB ll345 钢焊缝手工超声波探伤方法和探伤结果分析 GB 3O981 螺栓、螺钉和螺柱的性能等级和材料 GB 3098.2 螺母的性能等级和材料 GB／T 1228－1231 钢结构用高强度大六角头螺栓、大六角螺母、垫 圈技术条件

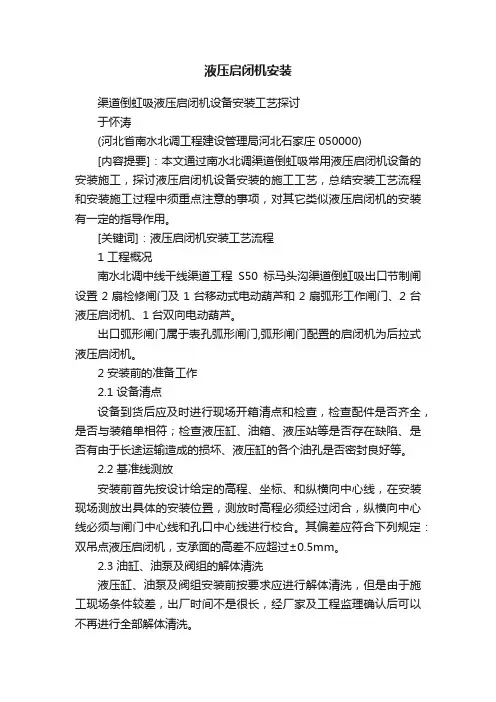

渠道倒虹吸液压启闭机设备安装工艺探讨 于怀涛 (河北省南水北调工程建设管理局河北石家庄 050000) [内容提要]：本文通过南水北调渠道倒虹吸常用液压启闭机设备的安装施工，探讨液压启闭机设备安装的施工工艺，总结安装工艺流程和安装施工过程中须重点注意的事项，对其它类似液压启闭机的安装有一定的指导作用。 [关键词]：液压启闭机安装工艺流程 1 工程概况 南水北调中线干线渠道工程S50标马头沟渠道倒虹吸出口节制闸设置2扇检修闸门及1台移动式电动葫芦和2扇弧形工作闸门、2台液压启闭机、1台双向电动葫芦。 出口弧形闸门属于表孔弧形闸门,弧形闸门配置的启闭机为后拉式液压启闭机。 2 安装前的准备工作 2.1 设备清点 设备到货后应及时进行现场开箱清点和检查，检查配件是否齐全，是否与装箱单相符；检查液压缸、油箱、液压站等是否存在缺陷、是否有由于长途运输造成的损坏、液压缸的各个油孔是否密封良好等。 2.2 基准线测放 安装前首先按设计给定的高程、坐标、和纵横向中心线，在安装现场测放出具体的安装位置，测放时高程必须经过闭合，纵横向中心线必须与闸门中心线和孔口中心线进行校合。其偏差应符合下列规定：双吊点液压启闭机，支承面的高差不应超过±0.5mm。 2.3 油缸、油泵及阀组的解体清洗 液压缸、油泵及阀组安装前按要求应进行解体清洗，但是由于施工现场条件较差，出厂时间不是很长，经厂家及工程监理确认后可以不再进行全部解体清洗。 但是对油箱必须进行彻底的清洗，清洗时清除油箱内易脱落的锈斑、漆皮等所有杂物，同时清洗时所用的抹布不得使用绵麻制品，而是使用丝织品，清洗后用合好的面团粘除所有杂物。 3液压启闭机安装
启闭机安装方案 1.1 工程概述 1.1.1 启闭机安装工程量绿水河电厂二级站改建工程位于云南省个旧市蛮耗镇绿水河 上。该工程地理 位置在北纬23 ° 00 ' 24 〃?23 ° 01' 23 〃，东经103 ° 23 ' 04 〃?103 ° 24 ' 06〃，工程区距个旧市100km，距蒙自县60km。电站引绿水河水发电，厂房位于红河左岸阶地上，距蛮耗镇3km 左右；坝址已有永久混凝土公路到达；厂址有省道柏油公路通过，交通较为便利。 绿水河二级站改建工程以单一发电为开发任务，无防洪、灌溉、航运、供水等其它综合利用要求。原电站装机57.5MW (3 X15MW+1 X 12.5MW )，改造后电站装机75MW (3 X 15MW+1 X 30MW)。改建工程新修建筑主要有进水口、衬砌后直径为3.3m 长32m 的压力引水隧洞、调压井上室下室的扩建、新建直径1.8m 长1 公里的压力管道、新建独立的地面厂房、升压站等建筑物。 本承包项目包括各类钢闸门及其拦污栅、门(栅)槽(含闸门储存槽)埋件、各种型式启闭机的机械和电气设备，及其有关的拉杆、锁定装置、自动挂脱梁、移动式启闭机轨道、液压启闭机管道及附件、启闭机承载平台及基础埋件等附属设施。安装项目的规格和数量详见表 1.1 。
表1.1闸门及其启闭设备安装项目一览表
列表中启闭机采购采用外协国内有实力的专业厂家制造。启闭机电气设备元件，自润滑轴承、减速器、制动器和电动机等均为外购订货
1.2 规范与标准 除遵守招标及合同文件、设计图纸有关要求外，将严格遵循以下标准要求：GB700碳素结构钢 GB1591低合金结构钢 GB699优质碳素结构钢技术条件 GB11352一般工程用铸造碳钢件 GB9439灰铸铁件 GB1176铸造铜合金技术条件 GB3077合金结构钢技术条件 GB5117碳钢焊条 GB5118低合金钢焊条 GB1300焊接用钢丝 GB5293碳素钢埋弧焊用焊剂 GB985气焊、手工电弧焊及气体保护焊焊缝坡口的基本形式和尺寸GB986埋弧焊焊缝坡口的基本形式和尺寸 GB10854钢结构焊缝外形尺寸 GB324焊缝符号表示法 GB1800~1804 公差与配合 GB1182~1184 形状和位置公差 GB1031表面粗糙度参数及其数值 GB1102圆股钢丝绳 GB5975钢丝绳用压板 GB6332.1块式制动器联接尺寸 GB4323弹性套柱销联轴器 GB5272梅花形弹性联轴器 GB6333电力液压块式制动器 GB6334直流电磁铁块式制动器
液压坝安装 1、安装技术要点 （1）闸门与墙面结合处贴大理石，垂直度要求±3，平整度+1.5mm. （2）埋件安装前，门槽中的模板等杂物需清理干净，一、二期混凝土接合面应全部凿毛。 （3）该埋件采用二期砼强度不低于C24，一期砼和二期砼的连接插筋为φ16。（4）埋件在安装前应对运输。堆放过程中产生的缺损、变形矫正修补合格后，方准许安装。 （5）各埋件连接处焊后必须磨平，要求密封，表面平整。 （6）埋件埋设时应进行锚固，锚固筋φ16，其数量不少于插筋数的75％，锚固形式应根据现场实际情况确定，搭接施焊长度不小于50mm，且进行位置校正合格后方可浇注二期砼。 （7）闸门埋件安装的允许误差与偏差应符合规范水利水电工程启闭机制造、安装及验收规范》（DL/T5019-94）规定，并满足工程使用要求。 （8）液压启闭机油缸支承座的安装偏差应符合施工图纸的规定。若施工图纸未规定时，油缸支承中心点坐标偏差不大于±2mm；高程偏差不大于±5mm；双吊点液压启闭机的两支承面或支承中心点相对高差不超过±0.5mm。 2、闸门的安装 （1）埋件安装应符合如下规定： 埋件铰座的基础螺栓中心和设计中心的位置偏差应不大于1mm。 对孔口中心线与底槛中心偏差±5mm。 高程，底槛为±5mm。 底槛的工作表面一端对另一端的高差为2mm。 底槛平面度为2mm，止水板的平面度为2mm，胸墙的平面度为2mm。 组合错位，底槛为1mm，止水板0.5mm，胸墙1mm。 支铰座安装时铰座中线里程、高程和对孔中心线距离的极限偏差为±1.5mm。 应首先安装支铰座埋件。埋件安装工作结束，并经监理人检查认可后才能允许浇筑二期混凝土。在二期混凝土的强度达到施工图纸要求，并检查各铰座中心孔同心度符合规定后，才允许将门叶连接。液压坝水封装置安装允许偏差和水封橡皮的质量要求，止水橡皮的物理机械性能应符合标准要求。止水橡皮的螺孔位置与门叶及

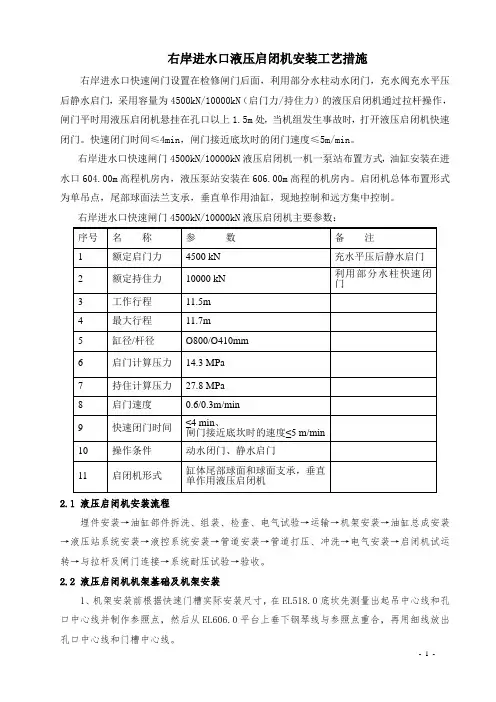

右岸进水口液压启闭机安装工艺措施 右岸进水口快速闸门设置在检修闸门后面，利用部分水柱动水闭门，充水阀充水平压后静水启门，采用容量为4500kN/10000kN（启门力/持住力）的液压启闭机通过拉杆操作，闸门平时用液压启闭机悬挂在孔口以上1.5m处，当机组发生事故时，打开液压启闭机快速闭门。快速闭门时间≤4min，闸门接近底坎时的闭门速度≤5m/min。 右岸进水口快速闸门4500kN/10000kN液压启闭机一机一泵站布置方式，油缸安装在进水口604.00m高程机房内，液压泵站安装在606.00m高程的机房内。启闭机总体布置形式为单吊点，尾部球面法兰支承，垂直单作用油缸，现地控制和远方集中控制。 右岸进水口快速闸门4500kN/10000kN液压启闭机主要参数： 序号名称参数备注 1 额定启门力4500 kN 充水平压后静水启门 2 额定持住力10000 kN 利用部分水柱快速闭 门 3 工作行程11.5m 4 最大行程11.7m 5 缸径/杆径?800/?410mm 6 启门计算压力14.3 MPa 7 持住计算压力27.8 MPa 8 启门速度0.6/0.3m/min 9 快速闭门时间≤4 min、 闸门接近底坎时的速度≤5 m/min 10 操作条件动水闭门、静水启门 11 启闭机形式缸体尾部球面和球面支承，垂直 单作用液压启闭机 2.1 液压启闭机安装流程 埋件安装→油缸部件拆洗、组装、检查、电气试验→运输→机架安装→油缸总成安装→液压站系统安装→液控系统安装→管道安装→管道打压、冲洗→电气安装→启闭机试运转→与拉杆及闸门连接→系统耐压试验→验收。 2.2 液压启闭机机架基础及机架安装 1、机架安装前根据快速门槽实际安装尺寸，在EL518.0底坎先测量出起吊中心线和
1、工程概况 1.1、概述 1.2、导流洞闸井工程量 本工程金属结构设备安装主要工作内容如下： 2、设备的运输、吊装与存放 2.1运输与吊装设备 （1）闸门及启闭机设备的运输采用载重汽车由生产厂家运输到施工现场的存放场。 （2）安装现场吊装设备：闸门、启闭机用25t吊车进行安装。（3）吊装方案：根据制造厂家提供的设备吊点图、设备总成及零部件的不同情况和要求，施工前将制定详细的运输起吊方案，其内容包括采用的起重设备的选定，工作位置，工作半径的确定，大件起吊吊点的布置，车辆的选用，设备的支撑与捆绑，坡度行驶中的特殊措施，确保设备运输过程中不变形以及吊装的安全。 2.2设备的保管 （1）启闭设备存放：启闭设备存放，应符合DL/T5019-94中的有关规定。对细长零部件的存放，应有两处以上的多处支撑，支撑点应受力均匀。 （2）闸门及其埋件存放：闸门及其埋件采用露天存放，为了防止受
潮、锈蚀和风沙等，使用防雨布遮盖，为防止设备变形，结构下面用枕木等支撑垫平。闸门及其埋件的加工面妥善防护，以免碰伤或锈蚀。 3、埋件安装 3.1 埋件安装要求 （1）埋件安装前，门槽中的模板等杂物必须清除干净。一、二期混凝土的结合面应全部凿毛，二期混凝土的断面尺寸及预埋锚栓和锚板的位置应符合图纸要求； （2）闸门埋件安装的允许公差和偏差应符合规范DL/T5018的规定；（3）埋件就位调整完毕，应按图纸要求与一期混凝土中的预埋插筋焊牢。严禁将加固材料直接焊接在轨道、门楣等的工作面上或水封座板上。 （4）埋件上所有不锈钢材料的焊接接头，必须使用相应的不锈钢焊条进行焊接。 （5）埋件所有工作表面上的连接焊缝，应打磨平整，并涂上黄油加以保护。 （6）埋件工作面对接接头的错位均应进行缓坡处理，过流面及工作面的焊疤和焊缝余高应铲平磨光，凹坑应补焊平并磨光； （7）门槽埋件二期混凝土浇注应符合设计要求。 （8）埋件安装完，经检查合格，应在5～7d内浇筑二期混凝土。如过期或有碰撞，应予复测，复测合格，方可浇筑混凝土。混凝土一次浇筑高度不宜超过5.0m，浇筑时注意防止撞击，并采取措施捣实混凝土； （9）二期混凝土拆模后，对门槽所有的表面按DL/T5018-94中的要求进行清理，并对埋件的最终安装精度进行复测，作好记录报监理工程师。
液压启闭机的组成和工作原理 液压启闭机一般由液压系统和液压缸组成.在液压系统的控制下,液压缸内的活塞体内壁做轴向往复运动,从而带动连接在活塞上的连杆和闸门做直线运动,以达到开启、关闭孔口的上的. 液压系统包括动力装置、控制调节装置、辅助装置等.多套启闭机可共用一个液压系统. 动力装置一般为液压泵,它把机械能转化为液压能.液压泵一般采用容积式泵,如叶片泵和柱塞泵.叶片泵和柱塞泵有结构紧凑,运转平稳,噪音较小,使用寿命长等优点.柱塞泵虽然价格较高,但可以得到高压、大流量,且流量可调.近年来国内液压启闭机普通采用中高压,所以大多数采用柱塞泵.另外,因其重要性,液压启闭机的液压系统一般设置两套液压泵,互为备用. 控制调节装置是指液压控制阀组,包括节流阀、换向阀、溢流阀等阀组,其作用是对液压油的流量、方向、压力等方面各自起控制调节作用,以实现对液压系统的各种性能要求.启闭机上液压控制阀大多数是标准元件,并普通采用插装技术.插装阀具有组合机能强,集成度高,噪音低,密封性好,机构紧凑,全球维护等优点.选择不同结构及形式的先导控制阀、控制盖及集成块与插装件组合,便可获得具有换向、调压、调速等功能的插装阀组.双吊点的液压启闭机因不能像卷扬式启闭机一样采用机械同步,故控制阀组需考虑同步措施. 辅助装置包括油箱、油管、管接头、压力表、滤油器等.油箱的用途是储油和散热,并能沉淀油中杂质,分离油中的空气和水分等.油管、管接头把动力装置、调节控制装置、液压缸连接起来,组成一个完整的液压回路,液压油中杂质会使运动零件磨损,增加泄露和减少元件的寿命,甚至堵塞阀组等,影响液压系统的使用,设置滤油器对液压油进行过滤是十分必要的. 液压缸是液压传动中的执行元件,把液压油的液压能转化为机械.液压缸由缸体、端盖、活塞、活塞杆、吊头等零件组成.根据液压缸内压力油的作用方向可分为单作用液压缸和双作用液压缸两类.单作用液压缸常是柱塞式或者套筒,也可以是活塞式.双作用液压缸形成两个油腔,两个油腔都可以进出压力油.
液压启闭机安装程序 液压油管得配制及安装等工艺 主要器材: 台 干 把 三个 空压机 一台 ９8％浓硫酸 若长度约1m 耐酸棒 三根 耐酸泵 一台 耐酸瓢 二个 平光镜 五付 耐酸手套 五双 口罩 二十付 YL －5０滤油机 一台 一、管道配制: 据实际情况测量出每段钢管长度,用砂轮切割机切割,并据砂轮片
厚度考虑切割余量,禁止用氧炔焰切割钢管。切割时注意切割面应与管轴心相垂直,钢管端面坡口采用台式砂轮机或角磨机加工,当管路由多段配套件组成时,依次逐段配管试安装一段再配制下一段以避免累积误差,每条管路最后管段要严格控制尺寸。 二、管道对接: 配制好得钢管与钢管或钢管与接头对接时应保证同心度不超过０.2mm,定位后用氩弧焊打底,然后用EＲ50-6焊丝进行氩弧焊。 焊接前应将坡口及其附近宽１0—２0mｍ处表面得脏物、油迹、水分与锈斑清除干净。当两根不同管径得管道与管道焊接时,中间要加一个过渡接头,以保持两端都就是相同口径得管子对焊。液压管道对接焊时,焊缝内壁必须比管道内避高出0.３～0。５ｍm,不允许出现凹入内避得现象。管道对接焊后,应把内壁中高出得焊缝修平,去除焊渣毛刺,达到光洁程度。焊缝截面不允许在转角处,在配管焊接时,必须先按安装位置点焊定位,再拆下来焊接,焊后再组装上整形,压力管道应采用平焊,一边转动,一边焊接。在焊管得全过程中,应防止风、雨、雪得侵袭,管道焊接后,对壁厚t≤５ｍｍ得焊缝,应在室温下自然冷却,不得用强风或淋水强迫冷却。焊缝应焊透,外表均匀平整,焊接以后,所有管道都应按所处位置预安装一次、 三、管道预安装: 将配制且对接好得各段管道进行一次预安装,以此检验管道长度就是否确,若正确则拆下进行管道酸洗。 四、管道得酸洗:

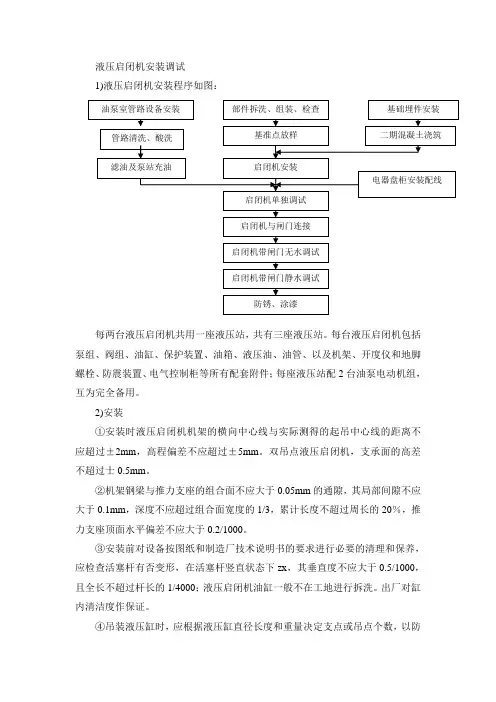

液压启闭机安装调试 1)液压启闭机安装程序如图： · 每两台液压启闭机共用一座液压站，共有三座液压站。每台液压启闭机包括泵组、阀组、油缸、保护装置、油箱、液压油、油管、以及机架、开度仪和地脚螺栓、防震装置、电气控制柜等所有配套附件；每座液压站配2台油泵电动机组，互为完全备用。 2)安装 ①安装时液压启闭机机架的横向中心线与实际测得的起吊中心线的距离不应超过±2mm ，高程偏差不应超过±5mm 。双吊点液压启闭机，支承面的高差不超过士0.5mm 。 ②机架钢梁与推力支座的组合面不应大于0.05mm 的通隙，其局部间隙不应大于0.1mm ，深度不应超过组合面宽度的1/3，累计长度不超过周长的20％，推力支座顶面水平偏差不应大于0.2/1000。 ③安装前对设备按图纸和制造厂技术说明书的要求进行必要的清理和保养，应检查活塞杆有否变形，在活塞杆竖直状态下zx ，其垂直度不应大于0.5/1000，且全长不超过杆长的1/4000；液压启闭机油缸一般不在工地进行拆洗。出厂对缸内清洁度作保证。 ④吊装液压缸时，应根据液压缸直径长度和重量决定支点或吊点个数，以防基础埋件安装 油泵室管路设备安装 部件拆洗、组装、检查 管路清洗、酸洗 二期混凝土浇筑 滤油及泵站充油 启闭机安装 启闭机单独调试 启闭机与闸门连接 启闭机带闸门无水调试 启闭机带闸门静水调试 防锈、涂漆 电器盘柜安装配线 基准点放样
