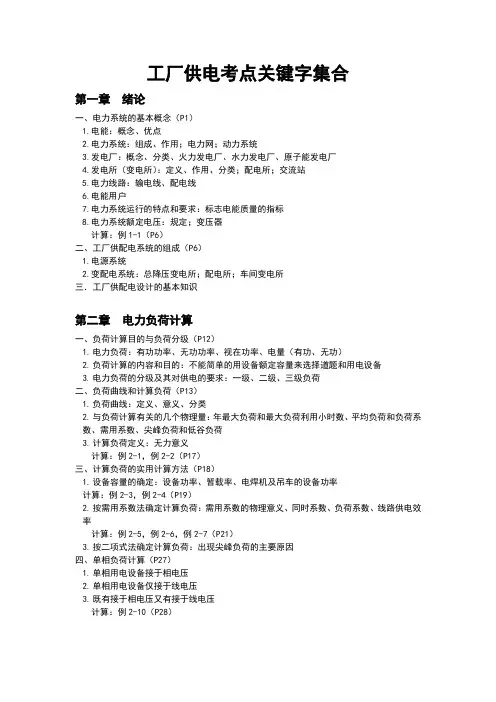

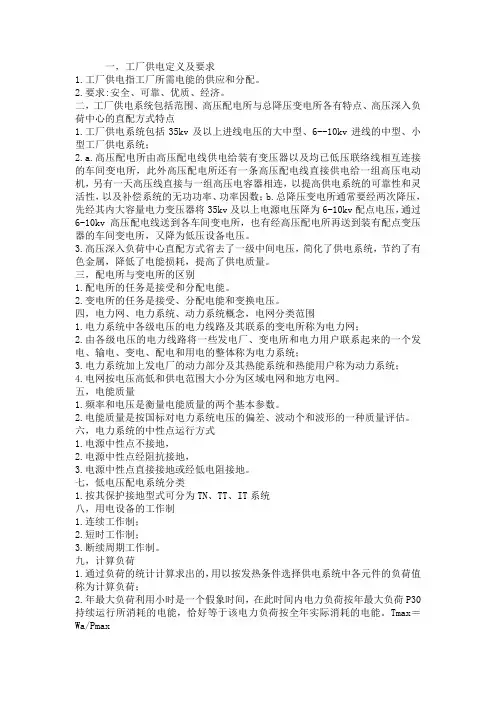

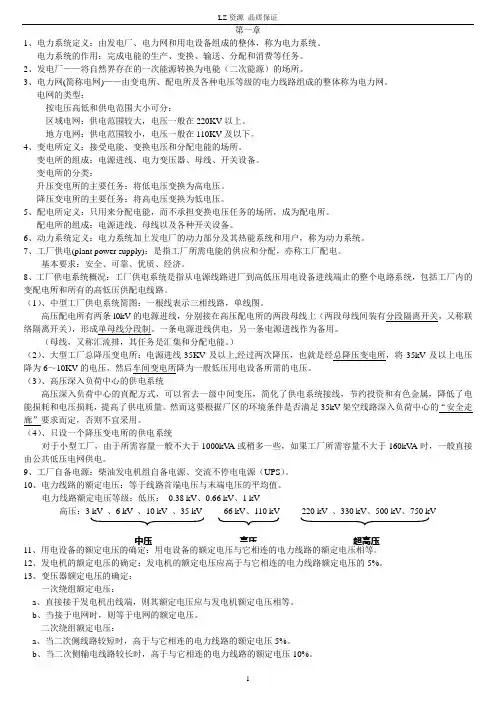

1工厂供电的概念、重要作用、基本要求。
工厂供电是指，工厂所需的电能的供应和分配。
重要作用:现代社会是建立在电能应用的基础之上的，电能在产品成本中所占的比重一般很小(除电化等工业外)，其重要性是在于工业生产实现电气化以后可以增加产量、提高产品质量和劳动生产率，降低生产成本，减轻工人的劳动强度。如工厂供电突然中断，则对工业生产可能造成严重的后果。例如某些对供电可靠性要求很高的工厂，即使是极短时间的停电，也会引起重大设备损坏，或引起大量产品报废，甚至可能发生重大的人身事故，给国家和人民带来经济上甚至政治上的重大损失。
基本要求：
安全：在电能的供应、分配和使用中，不应发生人身事故和设备事故。
可靠：应满足电能用户对供电可靠性即连续供电的要求。
优质：应满足电能用户对电压和频率等质量的要求。
经济：供电系统的投资少，运行费用低，并尽可能地减少有色金属消耗量。
2.电压和频率是衡量电能质量
的两个基本参数，
3.三相交流电力系统的电源中
性点有哪些运行方式?中性点非直
接接地系统与中性点直接接地系
统在发生单相接地故障时各有什
么特点?
中性点运行方式：中性点不接地系
统、中性点经阻抗接地系统、中性
点直接接地系统。
中性点非直接接地系统单相接地
时，另两相对地电压升高为原来的
根号3倍。单相接地电容电流为正
常运行时相线对地电容电流的3
倍。
中性点经阻抗接地系统单相接地
时，另两相对地电压升高为原来的
根号3倍，减小了接地电流。在单
相接地电容电流大于一定值的电
力系统中，电源中性点必须采取
经消弧线圈接地的运行方式。
中性点直接接地系统单相接地时，
另两相对地电压不变，变成单相接
地短路。
4、低压配电系统中的中性线(N
线)、保护线(PE线)和保护中性线
(PEN线)各有哪些功能?TN—C系
统、TN—S系统、TN-C-S系统、TT
系统和IT系统各有哪些特点，各
适于哪些场合应用?
中性线(N线)的功能：一是用来
接用额定电压为系统相电压的单相
用电设备；二电是用来传导三相系
统中的不平衡电流和单相电流；三
是减小负荷中性点的电位偏移。
保护线(PE线)的功能：它是用来
保障人身安全、防止发生触电事故
用的接地线。系统中所有设备的外
露可导电部分(指正常不带电压但
故障情况下可能带电压的易被触
及的导电部分，例如设备的金属外
壳、金属构架等)通过保护线接
地。保护中性线(PEN线)的功能：
它兼有中性线(N线)和保护线(PE线)
的功能。这种保护中性线在我国通称
为“零线”，俗称“地线”。
TN—C系统：其中的N线与PE
线全部合为一根PEN线。PEN线中可
有电流通过，因此对某接PEN线
的设备产生电磁干扰。主要于我国
低压配电系统中应用最为普普遍，
但不适于对安全和抗电磁干扰要
求高的场所。
TN—S系统：其中的N线与
PE线全部分开，设备的外露可导电部分
均接PE线。主要
于对安全较高（如潮湿易触电的浴
室和居民住宅等）的场所对抗电磁
干扰要求高的数据处理和精密检
测等实验场所。
TN-C-S系统：该系统的前一部
分全部为TN-C系统，而后边有
一部分TN-C系统，有一部分则
为TN-S系统，其中设备的外露可
导电部分接PEN线或PE线。主要
用于安全要求和对抗电磁干扰要
求高的场所。
TT系统：中性点直接接地，设
备外壳单独接地。
IT系统：中性点不接地，设备
外壳单独接地。主要用于对连续
供电要求较高及有易燃易爆危险
的场所。
1、电力负荷按重要程度分哪几
级?各级负荷对供电电源有什么要
求?
一级负荷：中断供电将造成人
员伤亡或在政治上经济上造成重
大损失者，以及特别重要的负荷。
双电源供电，必要时增设应急电
源。
二级负荷：是断供电，在政治、
经济上造成较大损失者。双电源供
电，当负荷较小时可以专线供电。
三级负荷：不属于一、二级的
负荷。对供电电源无特殊要求。
2、什么叫最大负荷利用小时?什么
叫年最大负荷和年平均负荷?什么
叫负荷系数?
最大负荷利用小时：是一个假想时间，在此时间内，电力负荷按年最大负荷Pmax(或P30)持续运行所消耗的电能,恰好等于该电力负荷全年实际消耗的电能。
年度最大负荷：全年中负荷最大工作班内消耗电能最大的半小时的平均功率又叫半小时最大负荷P30
年平均负荷Pav就是电力负荷在一定时间t内平均消耗的功率，也就是电力负荷在该时间t
内消耗的电能W t除以时间t的值。
负荷系数又叫负荷率，它是用电负荷的平均负荷P v与其最大负荷P max的比值。
工作制：连续工作制设备，短时工作制设备，断续周期工作制设备。
负荷曲线：是表征电力负荷随时间变动情况的一种图形，她绘在直角坐标纸上，纵坐标表示负荷，横坐标表示对应时间。
2.无功功率补偿的原因？
功率因数提高可以减小变压器，导线和其它电气设备的容量，控制设备，电气仪表的规格也可以相应减小。可以减少线路的损耗及压降。
最主要的原因就是可以减少罚款。
确定容量的简单方法，就是知道你
现在所用电机的功率因数cosΦ
1，再知道你的功率因数想提高到
多少cosΦ2，然后用这个公式：
Q＝P*[tg(arcosΦ1)-tg(arcosΦ
2)]
比如你现在的功率因数是0.8，要
提高到0.95
那么Q＝210*（0.75-0.32868）＝
88kVar
但是由于很多补偿串联电抗
器，再加上谐波的干扰，电容器的
额定电压要选得高一些，容量就要
选得稍大一点儿。、
4、确定计算负荷的需要系数法
和二项式法各有什么特点?各适用
于哪些场合?
计算负荷的方法：
需要系数法：确定计算负荷的
基本方法,常用。
二项式法：设备台数少，容量
差别悬殊时采用。
5、什么叫尖峰电流?尖峰电流的计
算有什么用途?
尖峰电流是指持续时间
1-2S的短时最大负荷电流（电动
机起动时出现）。
尖峰电流主要用来选择熔断器
和低压断路器、整定继电保护装臵
及检验电动机自起动条件等。
1、什么叫短路?短路故障产生的
原因有哪些?短路对电力系统有哪
些危害?
短路就是指不同的电位的导
电部分包括导电部分对地之间的
低阻性短接。
短路的原因：电气设备绝缘损
坏、过电压、外力损伤、违反操作
规程、动物造成等。有关人员勿操
错
短路对电力系统的危害：产生
很大的电动力、很高温度、元器件
损坏；电压骤停、影响电气设备正
常运行；停电、电力系统运行的稳
定性遭到破坏；不平衡电流、不平
衡逆变磁场、电磁干扰等出现。
2、短路有哪些形式?哪种短路形式
的可能性最大?哪些短路形式的危
害最为严重?
短路的形式有：三相短路，两
相短路，单相短路。发生单相短路
可能性最大。三相短路的短路电流
最大，因此造成的危害最大。
3、什么叫无限大容量的电力系统?
它有什么特点?在无限大容量系统
中发生短路时，短路电流将如何变
化?能否突然增大?
无限大容量的电力系统，是指供电
容量相对于用户供电系统容量大
得多的电力系统。特点是，当用户
供电系统的负荷变动甚至发生短
路时，电力系统变电所馈电母线上
的电压能基本维持不变。在无限大
容量系统中发生短路时，由于负荷
阻抗和部分线路阻抗被短路，所以
电路电流根据欧姆定律要突然增
大。但是由于电路中存在着电感，
电流不能突变，因而引起一个过度
过程，即短路暂态过程。最后短路
电流达到一个新的稳定状态。
8、电力变压器并列运行必须满足
哪些条件?
（1）变压器的一、二次额定
电压必须对应相等。
（2）变压器的阻抗电压（短
路电压）必须相等。
（3）变压器的连接组别必须
相同。
（4）变压器的容量尽量相同或相近，最大容量与最小容量之比不超过3：1。
3、高压隔离开关有哪些功能?有哪些结构特点?
隔离高压电源、保证设备和线路的安全检修。断开后有明显可见的断开间隙，没有专门的灭弧装臵，不允许带负荷操作，可以通断不超过2A的空载变压器、电容电流不超过5A的空载线路，与高压断路器配合使用。
4、高压负荷开关有哪些功能?它可装设什么保护装臵?它靠什么来进行短路保护?
功能：具有简单的灭弧装臵，能通断一定的负荷电流和过负荷电流。
可装设热脱扣器保护装臵，它与高压熔断器串联使用，借助熔断器来进行短路保
9、电流互感器和电压互感器使用时注意事项？
电流互感器使用注意事项： 1）工作时二次侧不得开路， 2）二次侧有一端必须接地，
3）电流互感器在连接时，要注
意其端子的极性。
电压互感器的使用注意事
项：
1）工作时二次侧不得短路，
2）二次侧有端必须接地，
3）互感器在连接时注意其端子
的极性。
电压互感器接线特点：一次绕组
并联在一次电路中。而二次绕组则
并联仪表，继电器的电压线圈。
一个单相电压互感器的接线供仪
表，继电器接于一个线电压。两个
单相电压互感器接成V/V形，三个
结成y、y0形等
电流互感器接线特点及方式：一次
绕组串接在被测的一次电路中，而
二次绕组则与仪表继电器灯的电
流线圈串联，形成一个闭合回路。
一相式接线两香v形接线。两相
电流差接线三相星形接线。
1、高、低压线路的接线方式有哪
几种？比较放射式与树干式供配
电接线的优缺点，并说明其适用范
围。
答：接线方式有：放射式、树
干式、环形。
答：（1）①高压放射式接线的优
点有：界限清晰，操作维护方便，
保护简单，便于实现自动化，由于
放射式线路之间互不影响，故供电
可靠性较高。
缺点是：这种放射式线路发生故障
时，该线路所供电的负荷都要停
电。
②高压树干式接线的优点有：使
变配电所的出线减少。高压开关柜
相应也减少，可节约有色金属的消
耗量。
缺点有：供电可靠性差，干线故障
或检修将引起干线上的全部用户
停电。
配电系统的高压接线往往是几种
接线方式的组合，究竟采用什么接
线方式，应根据具体情况，对供电
可靠性的要求，经技术，经济综合
比较后才能确定/一般来说，高压
配电系统宜优先考虑采用放射式，
对于供电可靠性要求不高的辅助
生产区和生活住宅区，可考虑采用
树干式。
③低压放射式接线的优点有：供
电可靠性高。
缺点是：所用开关设备及配电线路
也较多。
④低压树干式接线的优点有：接
线引出的配电干线较少，采用的开
关设备自然较少。
缺点是：干线故障使所连接的用电
设备均受到影响，供电可靠性差。
（2）实际低压配电系统的接线，
也往往是上述几种接线的在综合。
根据具体情况而定。一般在正常环
境的车间或建筑内，当大部分用电
设备容量不大而且无特殊要求是，
宜采用树干式。
3、导线和电缆截面的选择原则是
什么?满足哪些条件？一般动力线
路宜先按什么条件选择?照明线路
宜先按什么条件选择?为什么?
条件：发热条件，电压损耗条件，
经济电流密，机械强度。
原则：（1）导线和电缆截面的选
择必须满足安全,可靠和经济的条
件。
①按允许载流量选择导线和电缆
截面.
②按允许电压损失选择导线和电
缆截面.
③按经济电流密度选择导线和电
缆截面.
④按机械强度选择导线和电缆截
面.
⑤满足短路稳定的条件.
（2）一般动力线路宜先按允许载流量选择导线和电缆截面,再校验电压损失和机械强度。
（3）照明线路宜先按允许电压损失选择导线和电缆截面，再校验其他条件。因为照明线路对电压要求较高。
4.什么叫“经济截面”？什么情况下的线路导线或电缆要按“经济电流密度”选择？
答：从全面的经济效益考虑，使线路的全年运行费用接近最小的导线截面，称为经济截面。
经济电流密度是指使线路的年运行费用支出最小的电流密度，对35KV及以上的高压线路及点压在35KV以下但距离长，电流大的线路，宜按经济电流密度选择，对10KV及以下线路，通常不按此原则选择。
1、供电系统中有哪些常用的过电流保护装臵?对保护装臵有哪些基本要求?
过电流保护装臵：熔断器、低压断路器、继电保护。基本要求：选择性、速动性、可靠
性、灵敏度（灵敏系数
）。
32. 两相两继电器式接线和两相
一继电器式接线作为相间短路保
护，各有哪些优缺点？
答：两相两继电器式：如果一次电
路发生三相短路或两相短路时，至
少有一个继电器要动作，而使一次
电路的断路器跳闸。
两相一继电器式：如果在一次电路
发生三相短路时，流入继电器的电
流为电流互感器二次电流的信号，
即,因此不如两相两继电器式接
线，但是它少用一个继电器，
较为简单经济，这种接线主要用于
高压电动机保护。
4 电流速断保护的动作电流为什
么要按躲过被保护线路末端的最
大短路电流来整定？这样整定后
会出现什么问题？如何弥补？
电流速断保护按被保护设备的短
路电流整定，当短路电流超过整定
值时，则保护装臵动作，断路器跳
闸，电流速断保护一般没有时限，
不能保护线路全长（为避免失去选
择性），即存在保护的死区．为克
服此缺陷，常采用略带时限的电流
速断保护以保护线路全长．时限速
断的保护范围不仅包括线路全长，
而深入到相邻线路的无时限保护
的一部分，其动作时限比相邻线路
的无时限保护大一个级差．
5 电压差动保护中，不平衡电流产
生原因及消除方法。差动保护的动
作电流整定应满足哪些条件？
原因有：⑴变压器的励磁涌流。⑵
变压器两侧电流相位不同。⑶计算
变比与实际变比的不同。⑷两侧电
流互感器型号不同。⑸变压器带负
荷调整分接头。
消除方法：
（1）计算变比与实际变比不一
致产生的不平衡电流的补偿；
（2）应尽可能使用型号、性能
完全相同的D级电流互感器，使得
两侧电流互感器的磁化曲线相同，
以减少因电流互
感器性能不同引起的稳态不平衡
电流。
（3）在差动回路中接入具有速
饱和特性的中间变流器来减少电
流互感器的暂态不平衡电流。
满足条件有：
(1)大于变压器的最大负荷电流；
(2)躲过区外短路时的最大不平衡
电流；
(3)躲过变压器的励磁涌流
1、什么是二次回路?包括哪些部
分?
二次回路(即二次电路)：是指用来
控制、指示、监测和保护一次电路
运行的电路，亦称二次系统，包括
控制系统、信号系统、监测系统、
继电保护和自动化系统等。
2 对高压断路器的控制和信号有
哪些主要要求。什么是不对应原理
接线。
1)应能监视控制同路保护装臵
（如熔断器）及其分、合闸回路的
完好性，以保证断路器的正常工
作。通常采用灯光监视的方式。
(2)合闸或分闸完成后，应能使命
令脉冲解除，即能切断合闸或分闸
的电源。
(3)应能指示断路器正常合闸和分
闸的位臵状态，并且自动合闸和自
动跳闸时有明显的指示信号。如前
所述，通常用红、绿灯的平光指示
断路器的正常位臵状态，而用其闪
光来指示断路器的自动分、合闸。
断路器的事故跳闸信号回路
“不对应原理”接线。当断路器采
用手动操作机构时，利用手动操作
机构的辅助触点与断路器的辅助
触点构成“不对应”关系，即操作
机构（手柄）在合闸位臵而断路器
已跳闸时，发出事故跳闸信号。当
断路器采用电磁操作机构或弹簧操作机构时，则利用控制开关的触点与断路器的辅助触点构成“不对应”关系，即控制开关（手柄）在合闸位臵而断路器已跳闸时，发出事故跳闸信号。从而避免产生错误信号。
3 如果发现有人触电，应如何急救处理?
（1）脱离电源
（2）急救处理
（3）人工呼吸法
（4）胸外按压心脏的人工循环法
4 什么叫心肺复苏法？
心肺复苏（CPR）是针对呼吸心跳停止的急症危重病人所采取的抢救关键措施，即胸外按压形成暂时的人工循环并恢复的自主搏动，采用人工呼吸代替自主呼吸，快速电除颤转复心室颤动，以及尽早使用血管活性药物来重新恢复自主循环的急救技术。
