工厂供电题库
四、多选题
1、电能的质量指标有：（ ）
A．电压 B．频率 C．电流 D．功率
答案：A，B
解析：电压和频率是衡量电能质量的两个基本参数。
难易程度：易
知识点：电力系统的电压与电能质量。
2、发电机的额定电压比线路的额定电压高出（ ）
A．1% B．3% C．5% D．10%
答案：C
解析：发电机的额定电压一般比同级电网的额定电压高出5%，用于补偿线路上的电压损失。
难易程度：易
知识点：三相交流电网和电力设备的额定电压
3、变压器副边接负载时额定电压比负载的高出（ ）
A．1% B．3% C．5% D．10%
答案：C
解析：变压器一次绕组的额定电压分两种情况：① 当变压器直接与发电机相连时，高于电网额定电压5%② 当变压器直接与线路相连时，与供电线路电压相同。变压器二次绕组的额定电压分两种情况：①变压器二次侧供电线路较长，高于供电线路额定电压10%②变压器二次侧供电线路较短，或低压线路时，高于供电电网额定电压5%。仅考虑补偿变压器满负荷时绕组内部5%的电压降。
难易程度：易
知识点：三相交流电网和电力设备的额定电压
4、变压器副边接线路时额定电压比线路的高出（ ）
A．1% B．3% C．5% D．10%
答案：D
解析：变压器一次绕组的额定电压分两种情况：① 当变压器直接与发电机相连时，高于电网额定电压5%② 当变压器直接与线路相连时，与供电线路电压相同。变压器二次绕组的额定电压分两种情况：①变压器二次侧供电线路较长，高于供电线路额定电压10%②变压器二次侧供电线路较短，或低压线路时，高于供电电网额定电压5%。仅考虑补偿变压器满负荷时绕组内部5%的电压降。
难易程度：中等
知识点：三相交流电网和电力设备的额定电压
5、对工厂供电系统的要求有：（ ）
A．安全 B．可靠 C．优质 D．经济
答案：ABCD
解析：对厂电系统的要求有安全、可靠、优质经济。
难易程度：易
知识点：工厂供电的意义、要求
6、中线的功能有（ ）
A 连单相设备
B 传导三相系统中的不平衡电流和单相电流
C 减少负荷中性点的电位偏移
答案：ABC
解析：中线的功能有：一是用来接用额定电压为系统相电压的单相设备，二是用来传导三相系统中的不平衡电流和单相电流；三是减少负荷中性点的电位偏移 难易程度：易
知识点：低压配电系统接地型式
7、TN系统包括（ ）
A TN-S系统
B TN-C系统
C TN-C-S系统。
答案：ABC
解析：TN系统包括TN-S系统、TN-C系统TN-C-S系统。
难易程度：中等
知识点：低压配电系统接地型式
8、低压配电系统的接地电阻一般不应大于（ ）
A 2欧
B 4欧
C 6欧。
答案：B
解析：低压配电系统的接地电阻一般不应大于4欧。
难易程度：易
知识点：低压配电系统接地型式
9、工厂供电低压系统的接地方式包括（ ）
A TN系统
B TT系统
C IT系统。
答案：ABC
解析：工厂供电低压系统的接地方式包括TN系统、TT系统、IT系统。
难易程度：易
知识点：低压配电系统接地型式
10、互感器的功能包括（ ）
A扩大测量范围、扩大保护范围。 B联络主辅电路，隔离高低电压。
C统一仪继规格，便于批量生产。
答案：ABC
解析：互感器的功能包括（1）用来使仪表、继电器等二次设备与主电路绝缘 。避免主电路的高电压直接引入仪表、继电器等二次设备，防止仪表、继电器等二次设备的故障影响主电路，提高一、二次电路的安全性和可靠性，并有利于人身安全。（2）用来扩大仪表、继电器等二次设备的应用范围。例如用一只5A的电流表，通过不同变流比的电流互感器就可测量任意大的电流。同样，用一只100V 的电压表，通过不同电压比的电压互感器就可测量任意高的电压。而且由于采用了互感器，可使二次仪表、继电器等设备的规格统一，有利于设备的批量生产。难易程度：易
知识点：电流互感器和电压互感器
11、高压断路器的功能有（ ）
A通断正常的负荷电流。
B接通和承受一定时间的短路电流。
C在保护装置控制下自动跳闸，切除短路故障。
答案：ABC
解析：高压断路器功能：不仅能通断正常的负荷电流，而且能接通和承受一定时
间的短路电流，并能在保护装置作用下自动跳闸，切除短路故障。
难易程度：易
知识点：高压一次设备
12、高压开关柜的功能有（ ）
A控制和保护发电厂和变配所中的发电机、变压器和高压线路。
B起动和保护大型高压交流电动机。
答案：AB
解析：高压开关柜是按一定的线路方案将有关一、二次设备组装在一起的一种高压成套配电装置，在电力系统中作为控制和保护高压设备和线路之用，其中安装有高压开关设备、保护电器、监测仪表和母线、绝缘子等。
难易程度：易
知识点：高压一次设备
13、低压开关柜的功能有（ ）
A低配系统中的动力配电。 B低配系统中的照明配电。
答案：AB
解析：低压配电屏（柜）是按一定的线路方案将有关一、二 次设备组装而成的一种低压成套配电装置，在低压配电系统中作动力和照明之用。
难易程度：易
知识点：低压一次设备
14、继电器按功能可分为（ ）
A起动继电器 B时间继电器
C信号继电器 D中间继电器（也叫出口继电器）
答案：ABCD
解析：继电器按功能可分为起动继电器、时间继电器、信号继电器、中间继电器（也叫出口继电器）。
难易程度：易
知识点：常用的保护继电器
15、主接线按有无母线可分为（ ）
A无母接线 B有母接线
答案：AB
解析：主接线按有无母线可分为无母接线、有母接线
难易程度：易
知识点：工厂变配电所的主接线
16、单母分段的方式包括（ ）
A采用一台隔离开关 B采用两台隔离开关 C采用一个断断路器和隔离开关组合
答案：ABC
解析：单母分段可采用一台隔离开关、采用两台隔离开关或采用一个断路器和隔离开关组合三种方式。
难易程度：中等
知识点：工厂变配电所的主接线
17、双母接线的优点有（ ）
A可靠 B灵活 C可扩
答案：ABC
解析：采用双母线接线较之采用单母线接线，供电可靠性，和运行灵活性大大提高，但开关设备也相应大大增加，从而大大增加了初投资，所以双母线接线在工厂变电所中很少应用，而主要应用于电力系统的枢纽变电站。
难易程度：易
知识点：工厂变配电所的主接线
18、架空线路的架设要用到的技术数据包括（ ）
A档距（跨距） B同杆导线的线距
C弧垂（驰度） D限距
答案：ABCD
解析：架空线路的架设要用到的技术数据包括档距（跨距）、同杆导线的线距、弧垂（驰度）、限距。
难易程度：易
知识点：工厂电力线路的结构和敷设
19、厂网结构按按拓扑结构可分为（ ）
A放射式 B树干式 C环式
答案：ABC
解析：厂网结构按按拓扑结构可分为放射式、树干式、环式。
难易程度：易
知识点：工厂电力线路及其接线方式
20、放射式的优点有（ ）
A接线清晰 B操作维护方便
C保护简单 D便于实现自动化。
答案：ABCD
解析：放射式线路之间互不影响，供电可靠性较高，便于装设自动装置，保护装置比较简单，但高压开关设备用得较多，每台断路器须装设一个高压开关柜，增加投资。
难易程度：易
知识点：工厂电力线路及其接线方式
21、工厂负荷分类方式有（ ）
A按设备用途 B按设备工作制
C按相数 D按负荷的重要性
答案：ABCD
解析：工厂负荷分类方式有（1）按设备用途，如动力负荷、照明负荷；（2）按设备工作制，如连续、短时、断续周期工作制设备；（3）按相数，如单相、三相设备；（4）按负荷的重要性；重要负荷、一般负荷。
难易程度：中等
知识点：工厂的电力负荷与负荷曲线
22、工厂用电设备按工作制可分为（ ）
A连续工作制 B短时工作制 C周期工作制
答案：ABC
解析：工厂用电设备按工作制可分为连续工作制、短时工作制、断续周期工作制。难易程度：易
知识点：工厂的电力负荷与负荷曲线
23、工厂电力负荷分为（ ）
A 一级负荷
B 二级负荷
C 三级负荷
D 特级负荷 答案：ABC
解析：工厂的电力负荷，按GB50052-2009《供配电系统设计规范》规定，根据其对供电可靠性的要求及中断供电在对人身安全和经济损失上所造成的影响程度分为三级：一级负荷 、二级负荷、三级负荷。 难易程度：易
知识点：工厂的电力负荷与负荷曲线 24、负荷曲线按时间范围分为（ ）
A 年负荷曲线
B 月负荷曲线
C 日负荷曲线
D 工作班负荷曲线 答案：ABCD
解析：负荷曲线按时间范围分为年负荷曲线、月负荷曲线、日负荷曲线、工作班负荷曲。
难易程度：中等
知识点：工厂的电力负荷与负荷曲线
25、从年荷曲线上可引出的参数有（ ）
A 峰值负荷
B 高峰时间
C 平均负荷
D 平均系数 答案：ABCD 解析：从年荷曲线上可引出的参数有峰值负荷、高峰时间、平均负荷、平均系数。 难易程度：中等
知识点：工厂的电力负荷与负荷曲线
26、需要系数法用于单组的计算公式有（ ）
A 有功计算负荷 30d e P K P =∑
B 无功计算负荷 3030tan Q P ?=
C 视在计算负荷 3030/cos S P ?==
D 计算电流 3030N I S = 答案：ABCD
解析：需要系数法用于单组的计算公式有 （1）有功计算负荷 30d e P K P =∑ （2）无功计算负荷3030tan Q P ?=
（3）视在计算负荷 3030/cos S P ?==
（4）计算电流
3030N
I S =
难易程度：中等
知识点：三相用电设备组计算负荷的确定
27、短路按电压分类可分为（ ）
A 高压短路
B 低压短路 答案：AB
解析：短路按电压分类可分为高压短路、低压短路。 难易程度：中等
知识点：短路电流及其计算
28、短路计算的目的有（ ）
A 选择电气设备和载流导体时，校验其热、动稳定。
B 选择、整定继保装置，使之能正确切除短路故障。
C 选择合理的主接线、运行方式（运方）。
D 选择限流措施。当短路电流过大造成设备选择困难或不够经济时，可采取限制短路电流的措施。 答案：ABCD
解析：短路计算的目的有（1）选择电气设备和载流导体时，校验其热、动稳定。（2）选择、整定继保装置，使之能正确切除短路故障。（3）选择合理的主接线、运行方式（运方）。（4）选择限流措施。当短路电流过大造成设备选择困难或不够经济时，可采取限制短路电流的措施。 难易程度：中等
知识点：短路的原因、后果和形式 29、短路电流的效应包括（ ） A 热效应 B 力效应 答案：AB
解析：供电系统中发生短路时，短路电流是相当大的。1.一方面要产生很大的电动力，即电动效应；2.另一方面要产生很高的温度，即热效应。两种短路效应，对电器和导体的安全运行威胁极大，因此要研究短路电流的效应及短路稳定度的校验问题。 难易程度：易
知识点：短路电流的效应和稳定性校验
30、变电所装有两台主变时，每台主变的额定容量SN·T 应满足的条件有（ ）
A 任一主变单独运行时，应满足总计算负荷S 30的60%～70%的需要。
B 任一主变单独运行时，应满足全部一二级计算负荷30(I+II)S 的需要。 答案：AB
解析：变电所装有两台主变时，每台主变的额定容量S N·T 应满足的条件有（1）任一主变单独运行时，应满足总计算负荷S 30的60%～70%的需要。（2）任一主变单独运行时，应满足全部一二级计算负荷
30(I+II)
S 的需要
难易程度：中等
知识点：变电所主变压器台数和容量的选择 31、继保的功能有（ ）
A 断电
B 报警 答案：AB
解析：继电保护装置在过负荷时动作，一般只发出报警信号，引起运行值班人员注意，以便及时处理；只有当过负荷可危及人身或设备安全时，才动作于跳闸。
而在发生短路故障时，则要求有选择性地动作于跳闸，将故障部分切除。 难易程度：易
知识点：过电流保护装置的类型和任务 32、继电保护性能包含（ ）
A 选择性
B 灵敏性
C 可靠性
D 速动性 答案：ABCD
解析：对保护装置的基本要求选择性、灵敏性、可靠性、速动性。 难易程度：易
知识点：过电流保护的任务和要求
33、工厂供电系统中所采用的操作电源有（ ）
A 由蓄电池供电的直流电源
B 整流直流电源
C 交流电源。 答案：ABC
解析：工厂供电系统中所采用的操作电源有由蓄电池供电的直流电源、整流直流电源、交流电源。 难易程度：易
知识点：工厂的自备电源
34、交流操作电源供电的继保装置，有三种操作方式。
A 直接操作方式
B 中间电流互感器间接操作式
C 去分流间接操作式 答案：ABC
解析：交流操作电源供电的继保装置，有三种操作方式：直接操作方式、中间电流互感器间接操作式、去分流间接操作式。 难易程度：中等
知识点：工厂高压线路的继电保护 35、欠电压保护主要用在（ ）
A 提高过流保护的灵敏度
B 在系统发生故障时切除不重要的电动机 答案：AB
解析：欠电压保护主要用在提高过流保护的灵敏度、在系统发生故障时切除不重要的电动机。 难易程度：易
知识点：工厂高压线路的继电保护
36、低压断路器（自动开关）所配备的过电流脱扣器有（）
A 具有反时限特性的长延时电磁脱扣器，动作时间op t =10s 左右。
B 延时时限分别为1op t =0.1s（或1'op t =0.2s）、2op t =0.4s 两种短延时脱扣器。
C op t ≤0.1s 的瞬时脱扣器。
答案：ABC
解析： 低压断路器（自动开关）所配备的过电流脱扣器有（1）具有反时限特性的长延时电磁脱扣器，动作时间
op
t =10s 左右。（2）延时时限分别为
1
op t =0.1s （或
1
'op t =0.2s）、
2
op t =0.4s 两种短延时脱扣器。（3）
op
t ≤0.1s 的瞬时脱扣器。
难易程度：难
知识点：低压断路器保护 37、雷电危害包括（ ）
A 雷电流的热效应：金属熔化，烧断输电线，摧毁用电设备，甚至引起火灾、爆炸。
B 雷电流的力效应：摧毁杆塔、建筑物、人畜。
C 雷电压的击穿效应：闪络放电，高电压，击穿绝缘子，断路器跳闸。 答案：ABC
解析： 雷电危害包括（1）雷电流的热效应：金属熔化，烧断输电线，摧毁用电设备，甚至引起火灾、爆炸。（2）雷电流的力效应：摧毁杆塔、建筑物、人畜。（3）雷电压的击穿效应：闪络放电，高电压，击穿绝缘子，断路器跳闸。 难易程度：易
知识点：过电压与防雷
38、节电的意义包括（ ）
A 缓和电力供需矛盾
B 提高电能使用的经济效益
C 加速工艺、设备的改造，促进技术进步 答案：ABC
解析：节约用电的意义（一）加强工厂供用电系统的科学管理（1）加强能源管理，建立和健全能源管理机构和制度 （2）实行计划供用电，提高能源利用率 （3）实行“需求侧管理”，进行负荷调整 （4）实行经济运行方式，全面降低系统能耗 （5）加强运行维护，提高设备的检修质量（二）搞好工厂供用电系统的技术改造（1）加快更新淘汰现有低效高耗能的供用电设备 以高效节能的电气设备取代低效高耗能的电气设备，这是节约电能的一项基本措施。（2）改造现有不合理的供配电系统，降低线路损耗 对现有不合理的供配电系统进行技术改造，能有效地降低线路损耗，节约电能。（3）选用高效节能产品，合理选择设备容量，或进行技术改造，提高设备的负荷率 （4）改革落后工艺，改进操作方法 （5）采用无功补偿设备，人工地提高功率因数。 难易程度：中等
知识点：节约用电的意义
39、提高电动机运行效率的方法有（ ）
A 合理选择电动机。
B 合理使用电动机。 答案：AB
解析：合理选择、使用电动机可以提高电动机运行效率。 难易程度：中等
知识点：节约用电的一般措施
40、符合下列哪几种情况时，电力负荷应为一级负荷?( )
A.中断供电将造成人身伤亡时
B.中断供电将影响重要用电单位的正常工作时
C.中断供电将在经济上造成重大损失时
D.中断供电将造成大型影剧院等较多人员集中的重要的公共场所秩序混乱时
答案：A.C
解析：一级负荷为中断供电将造成人身伤害者，或者中断供电将在经济上造成重大损失者，例如使生产过程或生产装备处于不安全状态、重大产品报废、用重要原料生产的产品大量报废、生产企业的连续生产过程被打乱需要长时间才能恢复等。
难易程度：中等
知识点：工厂的电力负荷与负荷曲线
41、电力负荷应根据( )进行分级。
A.对供电可靠性的要求
B.中断供电在政治上所造成损失或影响的程度
C.中断供电在经济上所造成损失或影响的程度
D.中断供电将发生中毒.爆炸和火灾等的严重程度
答案：A.B.C
解析：电力负荷应根据对供电可靠性的要求、中断供电在政治上所造成损失或影响的程度、中断供电在经济上所造成损失或影响的程度进行分级。
难易程度：中等
知识点：工厂的电力负荷与负荷曲线
42、下列哪些电源可作为应急电源?( )
A.独立于正常电源的发电机组
B.供电网络中独立于正常电源的专用的馈电线路
C.风力发电设备
D.蓄电池
答案：A.B.D
解析：独立于正常电源的发电机组、供电网络中独立于正常电源的专用的馈电线路、蓄电池可作为应急电源。
难易程度：中等
知识点：工厂的备用电源
43、符合下列哪些情况时，用电单位宜设置自备电源?( )
A.需要设置自备电源作为一级负荷中特别重要负荷的应急电源时
B.设置自备电源较从电力系统取得第二电源经济合理时
C.第二电源不能满足一级负荷的条件时
D.所在地区偏僻，远离电力系统，设置自备电源经济合理时
答案：A.B.C.D
解析：一级负荷中特别重要负荷的应急电源时需要设置自备电源作为，设置自备电源较从电力系统取得第二电源经济合理时需要设置自备电源，第二电源不能满足一级负荷的条件时需要设置自备电源，所在地区偏僻，远离电力系统，设置自备电源经济合理时需要设置自备电源。
难易程度：中等
知识点：工厂的备用电源
44、允许中断供电时间为毫秒级的供电，可选用下列哪几种供电装置?( )
A.蓄电池静止型不间断供电装置
B.快速自启动的发电机组
C.柴油机不间断供电装置
D.蓄电池机械贮能电机型不间断供电装置
答案：A.C
解析： 允许中断供电时间为毫秒级的供电，可选用蓄电池静止型不间断供电装置和柴油机不间断供电装置.
难易程度：中等
知识点：工厂的备用电源
45、在进行照明用电设备的负荷计算时，应按下列哪些规定计算设备功率?( )
A.金属卤化物灯除灯泡的功率外，不必考虑镇流器的功率损耗
B.低压卤钨灯除灯泡功率外，还应考虑变压器的功率损耗
C.白炽灯.高压卤钨灯按灯泡标出的额定功率计算设备功率
D.气体放电灯.金属卤化物灯除灯泡的功率外，还应考虑镇流器的功率损耗 答案：B.C.D
解析：低压卤钨灯除灯泡功率外，还应考虑变压器的功率损耗；白炽灯.高压卤钨灯按灯泡标出的额定功率计算设备功率；气体放电灯.金属卤化物灯除灯泡的功率外，还应考虑镇流器的功率损耗
难易程度：中等
知识点：工厂常用的电光源和灯具
46、下列有关负荷曲线的描述哪些是正确的?( )
A.负荷曲线是表示负荷随时间变化的坐标图形，在直角坐标内，纵坐标表示负荷，横坐标表示时间
B.负荷曲线是表示负荷随时间变化的直角坐标图形，纵坐标表示时间，横坐标表示负荷
C.负荷曲线通常是根据每隔0.5h的最大负荷来绘制的
D.负荷曲线只有有功负荷曲线一种
答案：A.C
解析：负荷曲线是表征电力负荷随时间变动情况的一种图形，它绘在直角坐标纸上。纵坐标表示负荷（有功或无功功率），横坐标表示对应的时间（一般以小时h为单位）。
难易程度：中等
知识点：工厂的电力负荷与负荷曲线
47、负荷计算应主要包括下列哪些内容?( )
A.0.5h最大负荷的计算
B.尖峰电流的计算
C.一级.二级负荷的计算
D.季节性负荷的计算
答案：A.B.C.D
解析：负荷计算应主要包括下列哪些内容0.5h最大负荷的计算、尖峰电流的计算、一级.二级负荷的计算、季节性负荷的计算。
难易程度：中等
知识点：三相用电设备组计算负荷的确定
48、负荷计算的方法宜按下列哪些原则选取?( )
A.用电设备台数较多，各台设备容量相差不悬殊时，宜采用需要系数法
B.用电设备台数较少，各台设备容量相差悬殊时，宜采用二项式法
C.在方案设计阶段可采用单位指标法
D.在初步设计及施工图设计阶段，宜采用需要系数法
答案：A.B.C.D
解析：负荷计算的方法宜按下列哪些原则选取（1）用电设备台数较多，各台设备容量相差不悬殊时，宜采用需要系数法（2）用电设备台数较少，各台设备容量相差悬殊时，宜采用二项式法（3）在方案设计阶段可采用单位指标法（4）在初步设计及施工图设计阶段，宜采用需要系数法。
难易程度：中等
知识点：三相用电设备组计算负荷的确定
49、下列说法哪些是正确的?( )
A.成组的用电设备，越接近其额定容量运行时，需要系数越大
B.成组的用电设备，越接近其额定容量运行时，需要系数越小
C.成组的用电设备，越低于其额定容量运行时，需要系数越小
D.成组的用电设备，越低于其额定容量运行时，需要系数越大
答案：A.C
解析：成组的用电设备，越接近其额定容量运行时，需要系数越大，越低于其额定容量运行时，需要系数越小。
难易程度：中等
知识点：三相用电设备组计算负荷的确定
50、有关需要系数的下列说法哪些是正确的?( )
A.反复短时工作，或者连续运行但负荷不稳定的用电设备，需要系数相对较大
B.连续稳定运行的用电设备，需要系数相对较大
C.连续稳定运行的用电设备，需要系数相对较小
D.反复短时工作，或者连续运行但负荷不稳定的用电设备，需要系数相对较小
答案：B.D
解析：连续稳定运行的用电设备，需要系数相对较大，反复短时工作，或者连续运行但负荷不稳定的用电设备，需要系数相对较小.
难易程度：中等
知识点：三相用电设备组计算负荷的确定
51、在下列关于电源及供配电系统的描述中哪些是正确的?( )
A.高压配电线路应深入负荷中心
B.主要城区内的高压供电线路应主要考虑经济性，线路可远离负荷中心
C.根据负荷容量和分布，宜使总变电所和配电所靠近高压负荷中心，变电所靠近各自的低压用电负荷中心
D.根据供电区域的负荷容量，可将总变电所和配电所按照平均用电负荷密度均匀布置
答案：A.C
解析：根据负荷容量和分布，宜使总变电所和配电所靠近高压负荷中心，变电所靠近各自的低压用电负荷中心，高压配电线路应深入负荷中心。
难易程度：中等
知识点：工厂供配电电压的选择
52、实用短路电流计算方法有：( )
A.标么制法计算方法
B.欧姆法计算方法
C.用电压除以电抗
D.短路容量计算方法
答案：A.B.D
解析：实用短路电流计算方法有：标么制法计算方法、欧姆法计算方法、短路容量计算方法
难易程度：中等
知识点：无限大容量电力系统中短路电流的计算
53、短路电流的危害：( )
A.破坏绝缘烧毁线路或设备
B.对通信线路.自控信号造成干扰
C.造成电压下降生产混乱
D.造成电气设备机械损坏
答案：A.C.D
解析：短路的后果 (1) 短路时要产生很大的电动力和很高的温度，而使故障元件和短路电路中的其他元件受到损害和破坏，甚至引发火灾事故。
(2) 短路时电路的电压骤然下降，严重影响电气设备的正常运行。
(3) 短路时保护装置动作，将故障电路切除，从而造成停电，而且短路点越靠近电源，停电范围越大，造成的损失也越大。
(4) 严重的短路要影响电力系统运行的稳定性，可使并列运行的发电机组失去同步，造成系统解列。
(5) 不对称短路包括单相和两相短路，其短路电流将产生较强的不平衡交流电磁场，对附近的通信线路、电子设备等产生电磁干扰，影响其正常运行，甚至使之发生误动作。
难易程度：易
知识点：短路的原因、后果和形式
54、计算短路电流的目的：( )
A.校验保护电器(断路器，熔断器)的分断能力
B.校验保护装置灵敏度
C.确定断路器的整定值
D.校验开关电器或线路的动稳定和热稳定
答案：A.B.D
解析：计算短路电流的目的：(1)校验保护电器(断路器，熔断器)的分断能力 （2）校验保护装置灵敏度（3）校验开关电器或线路的动稳定和热稳定。
难易程度：中等
知识点：短路电流的效应和稳定性校验
55、短路电流近似计算时有哪些假定条件?( )
A.短路时所有发电机电势的相位都相同
B.各磁路系统不饱和各元件的电抗不变
C.所有元件的电阻不考虑
D.变压器的励磁电流略去不计
答案：A.B.D
解析：短路电流近似计算时假定短路时所有发电机电势的相位都相同，各磁路系统不饱和各元件的电抗不变，变压器的励磁电流略去不计。
难易程度：中等
知识点：限大容量电力系统中短路电流的计算
56、无限大容量系统主要特点：( )
A.远离发电机端
B.短路电流交流分量不衰减
C.系统电压不变
D.系统短路阻抗不变 答案：A.B.C
解析：如果电力系统的电源总阻抗不超过短路电路总阻抗的5%～10%，或者电力系统容量超过用户供电系统容量的50倍时，可将电力系统视为无限大容量系统。无限大容量系统主要特点远离发电机端，短路电流交流分量不衰减，系统电压不变。
难易程度：中等
知识点：无限大容量电力系统三相短路的物理过程 57、有限容量系统主要特点：( ) A.短路时系统电压下降 B.短路电流随电压变化 C.系统短路容量下降 D.系统阻抗下降 答案：A.B
解析：有限容量系统主要特点短路时系统电压下降，短路电流随电压变化。 难易程度：中等
知识点：无限大容量电力系统三相短路的物理过程
58、用标么制法计算稳态短路电流有效值可按下式计算：( ) A.j K K I I I *= B.K
j K Z I I *=
C.K U I =
D.K I =
式中：
K I ——稳态短路电流有效值
K I *——稳态短路电流标么制法 j I ——基准电流
K Z *——阻抗标么制法 K Z ——阻抗欧姆法
p U ——平均电压 d S ——短路容量
答案：A B
解析：用标么制法计算稳态短路电流有效值可按j K K I I I *=，K
j K Z I I *=计算。
难易程度：中等
知识点：无限大容量电力系统中短路电流的计算
59、用欧姆法计算稳态短路电流有效值按下式计算：( ) A.j K K I I I *= B.K
j K Z I I *=
C.K U I =
D.K I =
式中：
K I ——稳态短路电流有效值
K I *——稳态短路电流标么制法 j I ——基准电流 K Z *——阻抗标么制法 K Z ——阻抗欧姆法 p U ——平均电压
d S ——短路容量
答案：C.D
解析：用欧姆法计算稳态短路电流有效值按
K U I =
，
K I =
计算。
难易程度：中等
知识点：无限大容量电力系统中短路电流的计算 60、变压器低压出口处短路电流按下式计算：( ) A.230K K
I Z =
B.K I =
C.K T I =
D.230K K I Z = 式中：
K I ——稳态短路电流有效值KA
K Z ——短路阻抗欧姆法mΩ d S ——短路容量MVA p U ——平均电压KV
%k u ——阻抗电压百分数 T S ——变压器容量MVA
答案：A.B.C
解析：变压器低压出口处短路电流按
230K K I Z =
，K I =
K
T I =计算。
难易程度：中等
知识点：无限大容量电力系统中短路电流的计算 61、电动机反馈电流按下式计算：( ) A.7.5PM p r M i K I =
B.M r qM p PM I K K i 29.0=
C.M r qM p PM I K K i ?=
D.M r p PM I K i = 式中：
PM i ——电动机反馈电流
K p ——冲击系数
I rM ——电动机总额定电流 K qM ——电动机起动倍数 I qM ——电动机起动电流
答案：A.B
解析：电动机反馈电流按
7.5PM p r M
i K I =，
M
r qM p PM I K K i 29.0=计算
难易程度：中等
知识点：无限大容量电力系统中短路电流的计算 62、如下情况应计入电动机的反馈电流。( )
A.当短路点附近所接电动机额定电流之和大于短路电流的1％时，即
∑>K M r I I 01.0 B.向电动机供电的电缆长度L(m)与其截面积Q(mm 2)的比值L/Q< 0.5时 C.无限大容量时
D.变压器容量大于1000kVA 时 答案：A.B
解析：当短路点附近所接电动机额定电流之和大于短路电流的1％时，即
∑>K
M
r I I
01.0时和向电动机供电的电缆长度L(m)与其截面积Q(mm2)的比值L/Q<
0.5时应计入电动机的反馈电流。 难易程度：中等
知识点：无限大容量电力系统中短路电流的计算
63、如下情况可以不考虑电动机的反馈电流的影响。( )
A.电动机至短路点经过的元件(线路)与电源系统至短路点经过的元件是同一元件时
B.短路电流持续时间大于0.01秒时
C.非对称短路时
D.远端短路即远离发电厂短路时 答案：A.B.C 解析：电动机至短路点经过的元件(线路)与电源系统至短路点经过的元件是同一元件时，短路电流持续时间大于0.01秒时以及非对称短路时可以不考虑电动机的反馈电流的影响。 难易程度：中等
知识点：无限大容量电力系统中短路电流的计算 64、变压器电抗标么制法按下式计算。( ) A.2*2**T T T R Z X -=
B.
2
*2**T T T R Z X += C.2*2**T
T T X R X += D.2*2*2*T T T R Z X -= 式中：
X *T ——变压器电抗标么制法 Z *T ——变压器阻抗标么制法
R *T ——变压器电阻标么制法
答案：A.D
解析：变压器电抗标么制法按
2*2**T T T R Z X -=，2
*2*2*T T T R Z X -=计算。 难易程度：中等
知识点：无限大容量电力系统中短路电流的计算
65、输电线路电抗标么制法按下式计算。( ) A.2*j
j
L U
S X X = B.S
r L S U X X 2
*= C.S
S X
X j L =* D.20*j
j L U S L
x X =
式中：
X *L ——输电线路电抗标么制法 X ——输电线路电抗欧姆法 S j ——基准容量MVA S s ——系统短路容量MVA U r ——额定电压kV x 0——每公里电抗Ω L ——线路长度km 答案：A.D
解析：输电线路电抗标么制法按2
*j
j L U S X
X =，2
0*j
j L U
S L x X =下式计算。
难易程度：中等
知识点：无限大容量电力系统中短路电流的计算 66、输电线路电阻标么制法按下式计算。( )
A.S r L S U R R 2
*= B.2*j
j L U S R R = C.2*j
j L U S R
R = D.20*j
j L U S L
r R =
式中：
R *L ——输电线路电阻标么制法 R ——线路电阻欧姆法Ω U r ——额定电压kV
S s ——系统短路容量MVA S j ——基准容量MVA U j ——基准电压kV r o ——每公里电阻Ω L ——线路长度km 答案：B.D
解析：输电线路电阻标么制法按2*j
j L U
S R
R =，20*j
j L U
S L
r R =计算。
难易程度：中等
知识点：无限大容量电力系统中短路电流的计算 67、变压器电阻欧姆法按下式计算。( ) A.3210-??=T
j
T S S P
R
B.32
2
10-??=T
r T S PU R C.3
2
103-??=r
T I P R D.T
j K T S S
u R ?=100%
式中：
R T ——变压器电阻欧姆法 S j ——基准容量MVA S T ——变压器容量MVA U r ——额定电压(线电压)kV I r ——额定电流kA
ΔP ——变压器短路损耗kW u K ％——变压器阻抗电压百分数 答案：B.C
解析：变压器电阻欧姆法按3
2
210-??=T
r T S PU R ，32103-??=r T I P R 计算。 难易程度：中等
知识点：无限大容量电力系统中短路电流的计算 67、变压器电抗欧姆法按下式计算。( )
A.22T T T R Z X -=
B.22T T T R Z X +=
C.22T T T X R X +=
D.222T T T R Z X -= 式中：
X T ——变压器电抗欧姆法Ω Z T ——变压器阻抗欧姆法Ω R T ——变压器电阻欧姆法Ω 答案：A.D
解析：变压器电抗欧姆法按22T T T R Z X -=，222T T T R Z X -=下式计算。 难易程度：中等
知识点：无限大容量电力系统中短路电流的计算 68、输电线路电阻欧姆法按下式计算。( )
A.L
r R 0= B.S
L
R ρ
=
C.vS L R =
D.S
L
r R 0=
式中：
R ——线路电阻欧姆法Ω r 0——线路每公里电阻Ω L ——线路长度km S ——导体截面mm 2 v ——导体导电率 ρ——导体电阻率 答案：A.B.C
解析：输电线路电阻欧姆法按L r R 0=，S
L R ρ=，vS
L R =计算。
难易程度：中等
知识点：无限大容量电力系统中短路电流的计算
69、低压熔断器的保护性能为：在额定频率和周围空气温度为20℃±5℃时，熔体应符合下列要求：( )
A.熔体应能持续通过不超过其额定电流的任何电流
B.熔体应能承受正常使用时可能发生的过载
C.对于“g”熔体，当熔体承载不超过约定不熔断电流的任何电流时熔体不熔断；当熔体承载等于或大于约定熔断电流时，在约定时间内熔体熔断
D.对于“a”熔体，当熔体承载不超过K 1I n 的电流时，在过载曲线所示的相应时间内熔体不熔化；当熔体承载的电流在K 1I n 和是K 2I n 之间，熔体可以熔化，只要弧前时间大于弧前时间一电流特性所示的值；当熔体承载的电流超过K 2I n ，在包括燃弧时间一电流带范围内，熔体熔断 答案：A.B.C.D
解析：低压熔断器的保护性能为：在额定频率和周围空气温度为20℃±5℃时，熔体应符合下列要求：（1）熔体应能持续通过不超过其额定电流的任何电流（2）熔体应能承受正常使用时可能发生的过载（3）对于“g”熔体，当熔体承载不超过约定不熔断电流的任何电流时熔体不熔断；当熔体承载等于或大于约定熔断电流时，在约定时间内熔体熔断（4）对于“a”熔体，当熔体承载不超过K1In 的电流时，在过载曲线所示的相应时间内熔体不熔化；当熔体承载的电流在K1In 和是K2In 之间，熔体可以熔化，只要弧前时间大于弧前时间一电流特性所示的值；当熔体承载的电流超过K2In，在包括燃弧时间一电流带范围内，熔体熔断。 难易程度：中等
知识点：低压一次设备
70、低压熔断器用于( )或( )。 A.额定分断能力不低于6kA。
B.额定电压不超过1200V 的工频交流电路。
C.额定电压不超过1500V 的直流电路。
D.同微型熔断器的适用范围。 答案：(B)或(C)
解析：低压熔断器额定电压不超过1200V 的工频交流电路或额定电压不超过1500V 的直流电路。 难易程度：中等
知识点：低压一次设备
71、电力系统过电压有几种?( )
A.正常运行时的工频过电压；
B.暂时过电压(工频过电压和谐振过电压)；
C.操作过电压；
D.雷电过电压。
答案：A.B.C.D
解析：电力系统过电压有正常运行时的工频过电压、暂时过电压(工频过电压和谐振过电压)、操作过电压、雷电过电压。
难易程度：中等
知识点：过电压与防雷
72、对工频过电压采取的限制措施有：( )
A.在线路上安装并联电容器。
B.限制系统的过电压：110kV～220kV系统一般不超过1.3p.u;3kV～10kV和35kV～66kV系统，一般分别不超过1.13p.u和3p.u。
C.避免110kV和220kV有效接地系统中偶然形成局部不接地系统，在低压侧有电源的110KV和220KV变压器不接地的中性点装设间隙。
答案：A.B
解析：对工频过电压采取的限制措施有：在线路上安装并联电容器，限制系统的过电压：110kV～220kV系统一般不超过1.3p.u;3kV～10kV和35kV～66kV系统，
一般分别不超过1.13p.u和3p.u。
难易程度：中等
知识点：过电压与防雷
73、防止谐振过电压的原则是：( )
A.避免出现谐振过电压的条件下。
B.用保护装置限制其幅值和持续时间。
C.进行等电位联结。
D.进行电容器联结。
答案：A.B
解析：防止谐振过电压的原则是避免出现谐振过电压的条件，用保护装置限制其幅值和持续时间。
难易程度：中等
知识点：过电压与防雷
74、引起电力系统工频过电压原因主要有：( )
A.接地故障；
B.甩负荷；
C.空载线路的电容效应；
D.雷电效应。
答案：A.B.C
解析：引起电力系统工频过电压原因主要有接地故障、甩负荷、空载线路的电容效应。
难易程度：中等
知识点：过电压与防雷
75、过电压类别较低的设备可在过电压类别较高的条件下使用，但必须将该处
的过电压适当地降低，适当降低过电压措施有：( )
A.过电压保护器件和具有隔离绕组的变压器；
B.具有(能分散、转移浪涌过电压能量的)多分支电路的配电系统；
C.能吸收浪涌过电压能量的电容；
D.能消耗浪涌过电压能量的电阻或类似的阻尼器件。
答案：A.B.C.D
解析：过电压类别较低的设备可在过电压类别较高的条件下使用，但必须将该处的过电压适当地降低，适当降低过电压措施有（1）用过电压保护器件和具有隔离绕组的变压器；（2）具有(能分散、转移浪涌过电压能量的)多分支电路的配电系统；（3）能吸收浪涌过电压能量的电容；（4）能消耗浪涌过电压能量的电阻或类似的阻尼器件。
难易程度：中等
知识点：过电压与防雷
76、绝缘试验有下列几类：
1)短时(l min)工频试验；
2)( )工频试险；
3)操作冲击试验；
4)( )冲击试验；
5)陡波前冲击试验；
6)联合电压试验。
A.过电压
B.长时间
C.雷电
D.耐受
答案：B.C
解析：绝缘试验有下列几类：短时(l min)工频试验、长时间工频试险、操作冲击试验、雷电冲击试验、陡波前冲击试验、联合电压试验.
难易程度：中等
知识点：过电压与防雷
77、旷野中孤立的建筑物和建筑群中的( )建筑物；建筑物的( )、金属构架、
钢筋混凝土结构等易受雷击。
A.独立
B.高耸
C.金属屋顶
D.女儿墙
答案：B.C
解析：旷野中孤立的建筑物和建筑群中的高耸建筑物；建筑物的金属屋顶、金属构架、钢筋混凝土结构等易受雷击。
难易程度：中等
知识点：过电压与防雷
78、建筑物的防雷装置由接闪器、( )、( )组成。
A.接地装置
B.引下线
C.电压保护器
D.连接导线
答案：A.B
解析：建筑物的防雷装置由接闪器、接地装置、引下线组成。
难易程度：中等
知识点：过电压与防雷
79、人工接闪器有避雷针、( )、( )、避雷环等几种。
A.金属屋面
B.避雷带
C.避雷网
D.屋顶上永久性金属物
答案：B.C
解析：人工接闪器有避雷针、避雷带、避雷网、避雷环等几种。
难易程度：中等
工厂供电复习题 第一章 1、工厂供电的概念和基本要求。 概念：工厂供电指工厂所需电能的供应和分配，也称工厂配电。 基本要求：安全、可靠、优质、经济。 2、什么叫电力系统、电力网。 电力系统：电力系统指的是由各级电压的电力系统将一些发电厂、变电所和电力用户联系起来的一个发电、输电、配电和用电的整体。 电力网：电力网指的是电力系统中各级电压的电力线路及其联系的变电所。 3、衡量电能质量的两个基本参数是什么电压质量包括哪些方面要求 衡量电能质量的两个基本参数是电压和频率。 电压质量包括电压的偏差、波动、波形以及三相的对称性。 4、电网电压的高低如何划分什么叫低压和高压 电网电压的高低划分在中国通常以1000V为划分的界线。 低压——指额定电压在1000V及以下者。 高压——指额定电压在1000V以上者。 5、工厂供电电力系统的供电电压如何选择工厂的高、低压配电电压各如何选择 工厂供电电力系统的供电电压选择：工厂供电的电压，主要取决于当地电网的供电电压等级，同时也要考虑工厂用电设备的电压、容量和供电距离等因素。 工厂高压配电电压的选择： 工厂供电系统的高压配电电压，主要取决于工厂高压用电设备的电压和容量、数量等因素。 工厂低压配电电压的选择： 工厂的低压配电电压，一般采用220V/380V，其中线电压380V接三相动力设备及额定电压为380V的单相用电设备，相电压220V接额定电压为220V的照明灯具和其他单相用电设备。但某些场合宜采用660V甚至1140V作为低压配电电压，例如矿井下，因负荷中心往往离变电所较远，所以为保证负荷端的电压水平而采用660V甚至1140V电压配电。
习题一 1-1试述工业企业供电系统的构成。 答：（1）总降压变电所：工厂供电的枢纽，用于将35KV～110KV电源电压降为6～10KV，再由配电装置分别 将电能送至配电所、车间变电所或高压用电设备。由降压变压器，母线、开关设备、保护电器、测量 电器等高低压配电装置组成。 （2）配电所：对大中型工厂，由于厂区大，负荷分散，常设置一个或多个配电所，用以中转电能，它只 分配电能，但不改变电压。 （3）车间变电所：一个生产厂房或车间，根据情况可设置一个或多个车间变电所，将6～10KV电压降至 380/220V电压，再送至各个低压用电设备。 （4）高压用电设备 （5）低压用电设备 1-2工业企业供电系统的常用额定电压等级及选取额定电压等级时应考虑的因素。 答：（1）330KV及以上（包括500KV、750KV）：用于大电力系统输电； （2）220KV及以下：用于城乡高压、中压及低压配电； （3）110KV、35KV：也用于大型工厂内部配电网； （4）6～10KV：一般用于工厂内部，但从经济技术综合比较，最好采用10KV，除非拥有相当数量的6KV 设备； （5）380V/220V：工厂低压配电电压。 1-3统一规定各种电气设备的额定电压有什么意义？发电机、变压器、用电设备以及电网额定电压有无差别？ 差别的原因是什么？ 答：规定设备的额定电压有利于设备按系列制造，是设备正常工作时具有最好技术经济指标的电压。 （1）发电机的额定电压：考虑线路在输送负荷电流时产生的电压损失，应比电网电压高5％。 （2）变压器的额定电压：一次绕组——如果变压器直接与发电机相连，则同发电机额定电压相同，即高于 电网电压5％；如果不与发电机直接相连，而是接于线路时，应与电网电压相同。二次绕组——供电 线路较长时，为弥补变压器满载时本身压降及线路压降，应比电网电压高10％；如果线路不长，只需 补偿变压器满载压降，即高于电网电压5％。 （3）设备的额定电压：同电网电压相同。 1-4简述工厂供电系统电能质量的主要指标及其对用户的影响。 答：（1）电压质量：一般要求设备供电电压允许电压偏移不超过额定电压 5％。当电压偏移较大时，对用户设备的危害很大，如白炽灯的电压低于额定电压时，发光效率降低，使人的身体健康受影响，高于额 定电压时则灯泡经常损坏。电动机电压降低时，转矩急剧减小，转速下降甚至停转，导致工厂产生废
第一章概论 一、填空题 1、三相交流电力系统中,作为供电电源的发电机和变压器的中性点有三种运行方式：一种是电源中性点，一种是中性点，再有一种是中性点。我国220/380V低压配电系统广泛采用中性点运行方式。 答案：不接地，经消弧线圈接地，直接接地，直接接地 2、变电站的任务是。 答案：接受电能，变换电压，分配电能 3、电力系统是由、和组成。 答案：发电厂，变电所，电力用户 4、工厂供电是指。 答案：工厂所需电能的供应和分配 5、对工厂供电的基本要求是：。 答案：安全，可靠，优质，经济 6、配电所的任务是。 答案：接受电能、分配电能 7、和是衡量电能质量的两个基本参数。 答案：电压，频率 8、中性线（N线）的三大功能是、、。 答案：接用额定电压为系统相电压的单相用电设备，传导三相系统中的不平衡电流和单相电流，减小负荷中性点的电位偏移 9、保护线（PE线）的功能是。 答案：保障人身安全、防止触电事故用的接地线 10、保护中性线（PEN）兼有和的功能。 答案：中性线（N线）、保护线（PE线） 11、当不接地系统发生单相短路时，其它两相电压将，其对地电容电流。 答案：升高3倍，升高3倍 12、低压配电系统按保护接地形式分为，，。 答案：TN系统，TT系统，IT系统 13、发电机额定电压规定高于；当变压器直接与发电机相连时，其一次绕组额定电压应；当变压器连接在线路上时，其一次绕组额定电压应。 答案：线路电压±5%~±10%，与发电机额定电压相同，相线路额定电压相同 14、电力系统中性点即是和的中性点。 答案：发电机，变压器 15、 二、判断题 1、在TN-C方式供电系统中，干线上必须安装漏电保护器。（）答案：√ 2、变电所与配电所的区别是变电所多了变换电压的功能。（）答案：√
工厂供电计算题答案 1 第一章 1 2 3 4 第二章 1 2 3 6 8 2-2 某机修车间,拥有冷加工机床 52 台，共 200kw ；行车一台，共 5.1kw( ε=15%； 通)风机 4 台，共 5kw ； 点焊机 3 台，共 10.5kw(ε=65%。)车间采用 220/380v 三相四线制（ TN-C ）配电。试确定该车间计 算 负 荷 P 30、Q 30、S 30 和 I 30。 解：①对于冷加工机床， P e =200kW ，K d =0.2,cos =0.5,tan =1.73 P 30(1)=K d P e =0.2 ×200kW=40kW Q 30(1)=P 30tan =40×1.73kvar=69.2kvar ②对于行车组, P e =P N N =5.1 15% 25% =3.95Kw,K d =0.15, cos =0.5, tan =1.73 25 P 30(2)= K d P e =0.15 ×3.95kW=0.59 kW Q 30(2)= P 30tan =0.59 ×1.73=1.02kvar ③对于通风机组, P e = P N =5 kW, K d =0.8, cos =0.8, tan =0.75 P 30(3)= K d P e =0.8 ×5Kw=4kW Q 30(3)= P 30tan =4×0.75kvar=3kvar ④对于点焊机组, P e = P N N =10.5 ×65%100% =8.47 kW ，K d =0.35, cos =0.6, 100 tan =1.33 P 30(4)= K d P e =0.35 ×8.47 kW=2.96kW Q 30(4)= P 30tan =3.94 kvar=3.94 kvar 取需要系数 K ∑p =0.9,K ∑q =0.95 总的有功计算负荷为： P 30=（P 30(1)+P30(2)+P 30(3)+P 30(4)）×K ∑p =（40+0.59+4+2.96）×0.9 =42.8（kW ） 总的无功计算负荷为： Q 30=（Q 30(1)+Q 30(2)+ Q 30(3)+Q 30(4)）×K ∑q =（69.2+1.02+3+3.94）×0.95 =77.3（kvar ） 视在计算负荷为： S 30= 2 P 30 Q 30 2 = 2 77 .3 2 42.8 =84.9 视在电流为： I 30=S 30/ 3 U N =84.9/(1.732 ×0.38)=129 2-3 有一 380v 三相线路，供电给35台小批生产的冷加工机床电动机，总容量为85kW ，其中较大容 量的电动机有 7.5kW ，4kW3 台， 3kW12 台。试分别用需要系数法和二项式法确定其计算负荷 P 30、 Q 30、 S30和 I 30。 解：㈠需要系数法 对于小批生产的冷加工机床电动机，取 K d =0.2，cos =0.5，tan =1.73 P 30=K d P e =0.2 ×85kW=17kW Q 30=P 30tan =17×1.73kvar=29.4kvar S 30= P 30/ cos =17/0.5kv A · =34 kvA ·
一、填空 1、工厂供电是指工厂所需电能的和，亦称。 2、工厂供电必须达到、、、的基本要求。 3、和是衡量电能质量的两个基本参数。额定频率为Hz通称为工频。 4、档距又称，弧垂又称。 5、尖峰电流是指持续时间的短时最大负荷电流。 6、工厂电力线路有、、等基本接线方式。 7、电杆按其在架空线路中的功能和地位分，有、、、跨越杆、分支杆等形式。 二、单项选择题 1．工厂供电系统对第一类负荷供电的要求是（） A．要有两个电源供电。B．必须有两个独立电源供电。 C．必须要有一台备用发电机供电。D．必须要有两台变压器供电。 2．某工厂一台10KV,500KW备用发电机组,该发电机的额定电压是（） A．10KV B．9.5KV C．11KV D．10.5KV 3．大容量大面积10KV供电系统其变压器中性点应（）。 A．直接接地B．对地绝缘C．经消弧线圈接地D．经高电阻接地4．中性点不接地系统，当一相故障接地时，规定可以继续运行（）小时。 A．0.5小时B．1小时C．2小时D．4小时。 5．中性点不接地系统，当一相故障直接接地，另外两相对地电压为原有电压的（）倍。A．1倍B．√2 倍C．√3 倍D．2倍 6．380/220V系统的三相四线制，中线截面为相线的（） A．0.5倍B．1倍C．2倍D．3倍. 7．电能生产、输送、分配及使用过程在（）进行的。 A．不同时间B．同一时间C．同一瞬间D．以上都不对8．变压器短路损耗试验副边电流应该为额定值的（）。 A．1倍B．0.85倍C．0.5倍D．0.25倍左右9．SF6断路器的灭弧能力是一般空气断路器的灭弧能力的（）倍。 A．10 B．20 C．50 D．100 10．真空断路器适合于（）。 A．频繁操作，开断容性电流；B．频繁操作，开断感性电流；C．频繁操作，开断电机负载；D．变压器的开断。 11．户外高压跌落式熔断器的代号是（）。 A．RW B．RN C．RM D．RT 12．变电所通常采用（）对直击雷进行保护。 A．避雷针B．管型避雷器C．伐型避雷器D．消雷器 13．对架空线路自动重合闸次数不得超过（）次。 A．1 B．2 C．3 D．4 14．变压器的避雷装置应该装设（）。 A．管型避雷器B．阀型避雷器C．氧化锌避雷器D．消雷器15．容量在10000KVA以上的变压器必须装设（）。 A．瓦斯保护B．纵差保护C．速断保护D．过流保护。
工厂供电习题及答案 1、 某220/380V 的TN-C 线路，如下图所示。线路拟采用BX-500型铜芯橡皮绝缘线户内明敷，环境温度为30℃,允许电压损耗为5%。试选择该线路的导线截面。 解：（1）线路的等效变换 将图a 所示带均匀分布负荷的线路，等效变换为图b 所示集中负荷的线路。 ,75.0 1=故var 1575.0201k kW q =?=。 ,75.0tan ,8.0cos ,22==??kW kW var k A kV A ?=50 A kV A kV U S I N 7638.03503=??== 查附录表19-1，得BX-500型导线210mm A =在30℃明敷时的A I A I al 7677=>=。 因此可选3根BX-500-1×10导线作相线，另选1根BX-500-1×10导线作PEN 线。 （3）校验机械强度 查附录表15，室内明敷铜芯线最小截面为12 m m ，以上所选导线满足机械强度要求。
（4）校验电压损耗 查附录表6，BX-500-1×10导线的电阻km R /19.20Ω=，电抗（线距按150mm 计）km X /31.00Ω=。线路的电压损耗为 []N U X L q L q R L p L p U /)()(022*******+++=? =[]31.0)055.01504.015(19.2)055.02004.020(??+?+??+?/0.38 V 12= %5%%2.3380/12100/100%=?<=?=?=?al N U V V U U U 所选BX-500-1×10型铜芯橡皮绝缘线满足允许电压损耗要求。 2、什么是最大运行方式和最小运行方式确定保护最大、最小运行方式时应考虑哪些因素？ 答：最大运行方式，是系统在该方式下运行时，具有最小的短路阻抗值，发生短路后产生的短路电流最大的一种运行方式。一般根据系统最大运行方式的短路电流值来校验所选用的开关电器的稳定性。 最小运行方式，是系统在该方式下运行时，具有最大的短路阻抗值，发生短路后产生的短路电流最小的一种运行方式。一般根据系统最小运行方式的短路电流值来校验继电保护装置的灵敏度。 继电保护中最大和最小运行方式下主要是考虑系统阻抗变化对电流型保护整定值的影响，其中重点为过电流分段保护的影响。 过电流分段保护注意如下： 最大运行方式下，本线路 I 段保护范围应大于线路全长的50%。 最小运行方式下，本线路 I 段保护范围应不小于线路全长的15%。 最大运行方式下，本线路 II 段保护范围应尽量不大于下一线路的在最小运行方式下的 I 段保护范围，以免本线路 II 段保护与下一线路的 II 段保护冲突 3、继电保护中功率方向继电器的作用、优点及其所反应的量的实质是什么？ 答：功率方向继电器用于电力系统方向保护线路中，作为方向判别元件。当输入量（如电压、电流、温度等）达到规定值时，使被控制的输出电路导通或断开的电器。可分为电气量继电器及非电气量继电器两大类。具有体积小、动作快、工作稳定、使用寿命长等优点。 4、复合电压启动过流保护的灵敏系数比一般过流保护高？ 答：一般的过流保护动作灵敏度不够，为了提高保护动作的灵敏度，做法是结合母线的电压变化情况，这样即考虑了电压又考虑了电流，从而可区分过负荷和过流，提高了过流保护的灵敏度。 5、简述TCR 、TSC 、SVG 的基本功能？ 答：TCR 是由电抗器及晶闸管等构成，与系统并联并从系统吸收无功功率的静止无功装置，通过控制晶闸管的导通角使其等效感抗连续变化。TCR 的作用就像一个可变电纳，改变触发角就可以改变电纳值，因为所加的交流电压是恒定的，改变电纳值就可以改变基波电流，从而导致电抗器吸收无功功率的变化。但是，当触发角超过90。以后，电流变为非正弦的，随之就产生谐波。如果两个晶闸管在正半波和负半波对称触发，就只会产生奇次谐波。 TSC 是由电容器及晶闸管等构成，与系统并联并向系统供应无功功率的静止无功补偿装置，通过晶闸管的开通或关断使其等效容抗成级差式变化。TSC 采用整数半周控制，根据电网的无功功率需求来投切电容器，运行时不产生谐波而且损耗小。 SVG 将自换相桥式变流电路通过电抗器或者直接并联在电网上，适当地调节桥式电路交流侧输出电压的相位和幅值，或者直接控制其交流侧电流，就可以使该电路吸收或者发出满足要求的无功电流，实现动态无功补偿。 6、在实现由线路入侵雷电冲击波的保护时，为什么避雷器必须尽量靠近变压器设置？

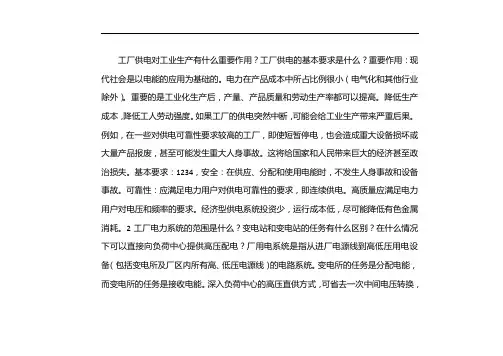

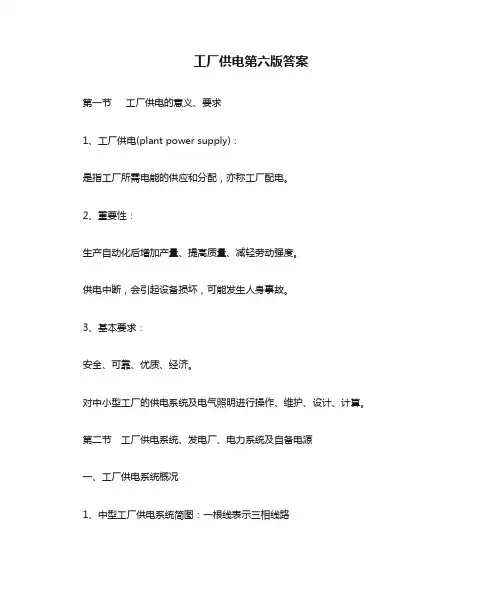

第一章 1、工厂供电对工业生产有何重要作用?对工厂供电工作有哪些基本要求? 基本要求： 1、安全：在电能的供应、分配和使用中，不应发生人身事故和设备事故。 2、可靠：应满足电能用户对供电可靠性即连续供电的要求。 3、优质：应满足电能用户对电压和频率等质量的要求。 4、经济：供电系统的投资少，运行费用低，并尽可能地减少有色金属消耗量。 2、工厂供电系统包括哪些范围?变电所和配电所的任务有什么不同?什么情况下可采用高压深入负荷中心的直配方式? 工厂供电系统是指从电源线路进厂起到高低压用电设备进线端止的电路系统,包括工厂内的变配电所和所有的高低压供电线路。配电所的任务是接受电能和分配电能，不改变电压；而变电所的任务是接受电能、变换电压和分配电能。高压深入负荷中心的直配方式，可以省去一级中间变压，简化了供电系统接线，节约投资和有色金属，降低了电能损耗和电压损耗，提高了供电质量。然而这要根据厂区的环境条件是否满足 35kV 架空线路深入负荷中心的“安全走廊”要求而定，否则不宜采用。 3、什么叫电力系统、电力网和动力系统?建立大型电力系统有哪些好处? 电力系统：由各级电压的电力线路将一些发电厂、变电所和电力用户联系起来的一个发电、输电、变电、配电和用电的整体，称为电力系统。电网：电力系统中各级电压的电力线路及其联系的变电所，称为电力网或电网。动力系统：电力系统加上发电厂的动力部分及其热能系统和热能用户，就称为动力系统。建立大型电力系统或联合电网，可以更经济合理地利用动力资源，减少燃料运输费用，减少电能消耗，降低发电成本，保证供电质量（即电压和频率合乎规范要求），并大大提高供电可靠性。 4、我国规定的“工频”是多少?对其频率偏差有何要求? 工频：一般交流电力设备的额定频率为 50HZ。规定：频率偏差正负电压偏差正负 5% 电压偏差是指电气设备的端电压与其额定电压之差，通常以其对额定电压的百分值来表示。 5、三相交流电力系统的电源中性点有哪些运行方式?中性点非直接接地系统与中性点直接接地系统在发生单相接地故障时各有什么特点? 中性点运行方式：中性点不接地系统、中性点经阻抗接地系统、中性点直接接地系统。中性点非直接接地系统单相接地时，另两相对地电压升高为原来的根号 3 倍。单相接地电容电流为正常运行时相线对地电容电流的 3 倍。中性点经阻抗接地系统单相接地时，另两相对地电压升高为原来的根号 3 倍，减小了接地电流。在单相接地电容电流大于一定值的电力系统中，电源中性点必须采取经消弧线圈接地的运行方式。中性点直接接地系统单相接地时，另两相对地电压不变，变成单相接地短路。 6、低压配电系统中的中性线(N 线)、保护线(PE 线)和保护中性线(PEN 线)各有哪些功能? TN—C 系统、 TN—S 系统、TN-C-S 系统、TT 系统和 IT 系统各有哪些特点，各适于哪些场合应用? 中性线(N 线)的功能：一是用来接用额定电压为系统相电压的单相用电设备；二电是用来传导三相系统中的不平衡电流和单相电流；三是减小负荷中性点的电位偏移。保护线(PE 线)的功能：它是用来保障人身安全、防止发生触电事故用的接地线。系统中所有设备的外露可导电部分(指正常不带电压但故障情况下可能带电压的易被触及的导电部分，例如设备的金属外壳、金属构架等)通过保护线接地。保护中性线(PEN 线)的功能：它兼有中性线(N 线)和保护线(PE 线)的功能。这种保护中性线在我国通称为“零线”，俗称“地线”。 TN —C 系统：其中的 N 线与 PE 线全部合为一根 PEN 线。PEN 线中可有电流通过，因此对某
第1页，共4页 第2页，共4页 一、填空题 （本大题共8题，每空 1 分，共 20 分) 1、低压线路的接线方式主要有 树干式 、 放射式 、 环型 。 2、 单相 短路形式的几率最大， 三相 短路形式的危害最为严重。 3、衡量电能质量的两个参数 电压 和 频率 ，一般交流电力设备的额定 频率为 50HZ 。 4、安全电流我国规定为 30mA ，但是触电时间应按不超过 １S ， 安全特低电压不超过 ５０V 。 5、短路计算采用 欧姆制 和 标么制 两种方法。 6联结。 7、按规定裸导线A 、B 、C 三相涂漆的颜色分别对应于 黄 、 绿 、 红 。 8、工厂的用电设备按其工作制分为 连续工作制 、 短时工作制 、 断续周期工作制 。 二、选择题 （本大题共 10 题，每小题 2分，共 20分) 1、我国目前所规定的10kv 及以下三相供电电压允许偏差是( B )。 A. ±5％ B. ±7％ C. +5％～+10％ D. ±10％。 2、电气设备的接地主要有三种形式，分别是工作接地、保护接地和( B )。 A. 工频接地 B. 重复接地 C. 小电流接地 D. 冲击接地 3、在配电设计中，通常采用( B )的最大平均负荷作为按发热条件选择电器或 导体的依据。 A.20min B.30min C.60min D.90min 4、用电设备台数较多.各台设备容量相差不悬殊时，宜采用( C )，一般用于干线、 配变电所的负荷计算。 A.二项式法 B.单位面积功率法 C.需要系数法 D.变值需要系数法 5、线路停电的操作顺序是( D ) 。 A ．先分母线隔离开关，再分线路隔离开关，最后分断路器 B ．先分线路隔离开关，再分母线隔离开关，最后分断路器 C ．先分断路器，再分母线隔离开关，最后分线路隔离开关 D ．先分断路器，再分线路隔离开关，最后分母线隔离开关 6、下列设备中仅能开断正常负荷电流的是（ A ）。 A.负荷开关 B.隔离开关 C.熔断器 D.断路器 7、在不接地电网中，当一相接地发生故障时，其它两相的对地电压将（ C ）。 A.为0伏 B.比原来的电压低 C.升高到线电压 D.电压保持不变。 8、过电流继电器的返回系数( B )1。 A ．大于 B ．小于 C ．等于 9、工厂供电系统对第一类负荷供电的要求是( B )。 A. 要有两个电源供电 B. 必须有两个独立电源供电 C. 一个独立电源供电 D. 都不对 10、一般三相负荷基本平衡的低压线路中的中性线截面不少于相线的( B )。 A.100% B.50％ C.75％ D. 25％ 三、简答题 （本大题共4 题，每小题10分，共 40分) 1、一般动力系统宜先按什么条件选择再校验其他条件?照明线路宜先按什么条件选择再校验其他条件?为什么 答：一般动力系统宜先按发热条件选择再校验其电压损耗和机械强度；照明线路宜先按允许电压条件选择再校验其发热条件和机械强度，因为其对电压水平要求很高 2、什么是最大负荷利用小时？什么是年最大负荷和年平均负荷？什么是负荷系数？ 答：最大负荷利用小时：是一个假想时间，在此时间内，电力负荷按年最大负荷Pmax(或P 30)持续运行所消耗的电能,恰好等于该电力负荷全年实际消耗的电能。 年度最大负荷max P ：全年中负荷最大工作班内消耗电能最大的半小时的平均功率又 叫半小时最大负荷P30 年平均负荷Pav 就是电力负荷在一定时间t 内平均消耗的功率，也就是电力负荷在 该时间t 内消耗的电能Wt 除以时间t 的值。 负荷系数又叫负荷率，它是用电负荷的平均负荷Pv 与其最大负荷Pmax 的比值。 3、电压互感器工作时二次侧为什么不能短路？互感器二次侧有一端为什么必须接地？ 答：电压互感器一、二次侧都是在并联状态下工作的，当发生短路时，回路电阻和剩余 阻抗均很小，使短路电流可达额定电流的几十倍，此电流将产生很高的共振过电压，所以
史上最全《工厂供电》试题、考试题、习题库及参考答案 习题一、填空： 1、负荷中心一般有变电所或配电所，电压的升高或降低是通过（变压器）来完 成。 2、将发电厂的电能送到负荷中心的线路叫（输电）线路。 3、将负荷中心的电能送到各用户的电力线路叫（配电）线路。 4、在电力系统的内部，应尽可能的简化（电压）等级，减少（变电）层次，以 节约投资与降低运行费用。 5、决定供电质量的主要指标有（电压、频率、波形、供电连续性）。 6、负荷曲线是一种反应（电力负荷随时间变化情况）的曲线。 7、在近似计算中有时要用到线路平均额定电压，它是线路两端变压器两端电压 的（代数平均值）。 8、计算负荷是按（发热条件）选择电气设备的假定负荷。 9、工厂供电系统对第一类负荷要求必需有（两个以上的独立电源供电）。 10、环形供电系统在结构上一般采用（双电源手拉手的环形结构）。 11、供电部门征收电费将用户的（功率因数）做为一项重要的经济指标。 12、提高自然功率因数的方法就是采用降低备用电设备所需的（无功功率）以改 善其功率因数的措施。 13、一个地区的供电电压主要决定于地区（原有电源电压等级），通常工厂总降变 电所的供电压等级为35-110千伏。 14、工厂的低压配电电压主要依据（工厂用电设备的性质）来决定。 15、决定总降压变电所和车间变电所通用的原则，其中（靠近负荷中心）是最基 本原则。
16、确定负荷中心可以用（直观的负荷指示图）来粗略的制定，也可以用类似于 力学的重心的方法。 17、主电路图中的主要电气设备应采用（国家规定的图文符号）来表示。 18、单母线分段方式适用于（一、二级负荷）比重较大，供电可靠性要求较高的 车间变电所。 19、连接计费用电度表的互感器准确度应为（0.5级），且规定不与保护、测量等 回路共用。 20、在变压系统中不同准确度的电流互感器其二次侧一般不将（测量和保护）混用。 30、在电源进线的专用计量柜上，必需装设计算电费用的三相（有功和无功）电度表。 31、高压配电网和低压配电网的接线方式有三种（放射式、树干式和环形）。 32、工厂低压配电系统接线方式有（放射式、树干式、混和式和环形）等方式。 33、工业企业的户外配电网结构最常见的便是（架空线和电缆）。 34、电缆沟敷线深度不得小于（0.7）m。 35、车间线路的室内配线线路多采用（绝缘导线），但配电干线多采用（祼导线）。 36、为提高供电可靠性和利用性（环网供电）被证明特别适合城市住宅小区或生 产区的供电。 37、对于环网供电单元来说利用（负荷开关+限流熔断器）保护效果更好。 38、变压器的铁芯有两种基本结构芯式和壳式，铁芯本身由（铁芯柱和铁轭） 两部分组成。 39、变压器温度升高是以环境温度为+40度做为参考，我国规定绕组的温升限值 为（65）度。 40、将两台变压器或多台变压器的一次侧及二次侧（同极性的端子之间）通过一
《工厂供电》试题、考试题、习题库及参考答案 习题一、填空： 1. 负荷中心一般有变电所或配电所，电压的升高或降低是通过（变压器）来完成。 2. 将发电厂的电能送到负荷中心的线路叫（输电）线路。 3. 将负荷中心的电能送到各用户的电力线路叫（配电）线路。 4. 在电力系统的内部，应尽可能的简化（电压）等级，减少（变电）层次，以节约投资与降低运 行费用。 5. 决定供电质量的主要指标有（电压、频率、波形、供电连续性）。 6. 负荷曲线是一种反应（电力负荷随时间变化情况）的曲线。 7. 在近似计算中有时要用到线路平均额定电压，它是线路两端变压器两端电压的（代数平均值） 8. 计算负荷是按（发热条件）选择电气设备的假定负荷。 9. 工厂供电系统对第一类负荷要求必需有（两个以上的独立电源供电）。 10. 环形供电系统在结构上一般采用（双电源手拉手的环形结构）。 11. 供电部门征收电费将用户的（功率因数）做为一项重要的经济指标。 12. 提高自然功率因数的方法就是采用降低备用电设备所需的（无功功率）以改善其功率因数的措 施。 13. 一个地区的供电电压主要决定于地区（原有电源电压等级），通常工厂总降变电所的供电压等级为35-110 千伏。 14. 工厂的低压配电电压主要依据（工厂用电设备的性质）来决定。 15. 决定总降压变电所和车间变电所通用的原则，其中（靠近负荷中心）是最基本原则。 16. 确定负荷中心可以用（直观的负荷指示图）来粗略的制定，也可以用类似于力学的重心的方法 17. 主电路图中的主要电气设备应采用（国家规定的图文符号）来表示。 18. 单母线分段方式适用于（一、二级负荷）比重较大，供电可靠性要求较高的车间变电所。 19. 连接计费用电度表的互感器准确度应为（0.5级），且规定不与保护、测量等回路共用。 20. 在变压系统中不同准确度的电流互感器其二次侧一般不将（测量和保护）混用。 21. 在电源进线的专用计量柜上，必需装设计算电费用的三相（有功和无功）电度表。 22. 高压配电网和低压配电网的接线方式有三种（放射式、树干式和环形）。 23. 工厂低压配电系统接线方式有（放射式、树干式、混和式和环形）等方式。 24. 工业企业的户外配电网结构最常见的便是（架空线和电缆）。 25. 电缆沟敷线深度不得小于（0.7）m。 28. 对于环网供电单元来说利用（负荷开关+限流熔断器）保护效果更好。 29. 变压器的铁芯有两种基本结构芯式和壳式，铁芯本身由（铁芯柱和铁轭）两部分组成。 30. 变压器温度升高是以环境温度为+40度做为参考，我国规定绕组的温升限值为（65）度。 31. 将两台变压器或多台变压器的一次侧及二次侧（同极性的端子之间）通过一母线分别互相连接 叫变压器的并列运行。 32. 变压器在运行中内部损耗包括（铜损和铁损）两部分。
第一章 习题 1-1 试确定图1-23所示供电系统中变压器T1和线路WL1、WL2的额定电压。 解：T1：6.3/121kv ；WL1：110KV ；WL 2：35KV 。 1-2试确定图1-24所示供电系统中各发电机和各变压器的额定电压。 解：G ：10.5kV ；T1：10.5/38.5kV ；T2：35/6.6kV ；T3：10/0.4kV 。 第二章 习题 2-2 某机修车间,拥有冷加工机床52台，共200kw ；行车一台，共5.1kw(ε=15%)；通风机4台，共5kw ；点焊机3台，共10.5kw(ε=65%)。车间采用220/380v 三相四线制（TN-C ）配电。试确定该车间计算负荷P 30、Q 30、S 30和I 30。 解：① 对于冷加工机床，P e =200kW ，K d =0.2,cos φ=0.5,tan φ=1.73 P 30(1)=K d P e =0.2×200kW=40kW Q 30(1)=P 30tan φ=40×1.73kvar=69.2kvar ②对于行车组,P e =P N 25 εεN =5.1% 25% 15=3.95Kw,K d =0.15, cos φ=0.5, tan φ=1.73 P 30(2)= K d P e =0.15×3.95kW=0.59 kW Q 30(2)= P 30tan φ=0.59×1.73=1.02kvar ③对于通风机组, P e = P N =5 kW, K d =0.8, cos φ=0.8, tan φ=0.75 P 30(3)= K d P e =0.8×5Kw=4kW Q 30(3)= P 30tan φ=4×0.75kvar=3kvar ④对于点焊机组, P e = P N 100 N εε=10.5×% 100% 65=8.47 kW ，K d =0.35, cos φ=0.6, tan φ=1.33 P 30(4)= K d P e =0.35×8.47 kW=2.96kW Q 30(4)= P 30tan φ=3.94 kvar=3.94 kvar 取需要系数 K ∑p =0.9,K ∑q =0.95 总的有功计算负荷为：P 30=（P 30(1)+P30(2)+P 30(3)+P 30(4)）×K ∑p =（40+0.59+4+2.96）×0.9 =42.8（kW ） 总的无功计算负荷为：Q 30=（Q 30(1)+Q 30(2)+Q 30(3)+Q 30(4)）×K ∑q =（69.2+1.02+3+3.94）×0.95 =77.3（kvar ） 视在计算负荷为：S 30=2 2 3030Q P + =2 23.778.42+ =84.9 视在电流为：I 30=S 30/3U N =84.9/(1.732×0.38)=129 2-3 有一380v 三相线路，供电给35台小批生产的冷加工机床电动机，总容量为85kW ，其中较大容量的电动机有7.5kW ，4kW3台，3kW12台。试分别用需要系数法和二项式法确定其计算负荷P 30、Q 30、S30和I 30。

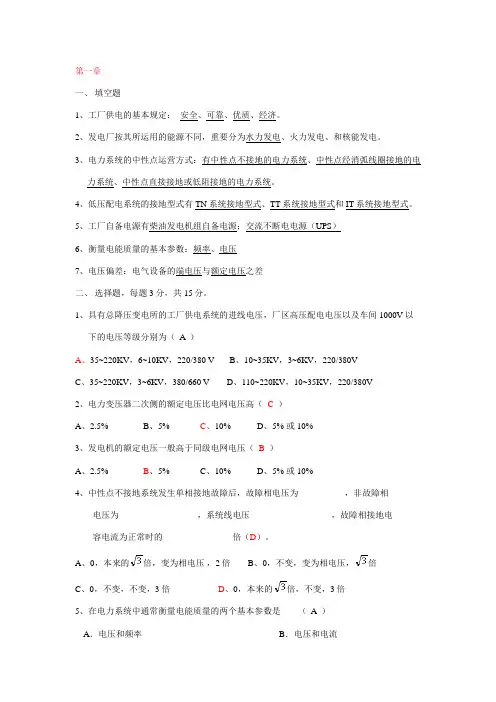

第一章 一、填空题 1、工厂供电的基本要求：、、、。 2、发电厂按其所利用的能源不同，主要分为、和发电。 3、电力系统的中性点运行方式：、、。 4、低压配电系统的接地型式有、和。 5、工厂自备电源有；。 6、衡量电能质量的基本参数：、 7、电压偏差：电气设备的与之差 二、选择题，每题3分，共15分。 1、具有总降压变电所的工厂供电系统的进线电压，厂区高压配电电压以及车间1000V以下 的电压等级分别为（） A、35~220KV，6~10KV，220/380 V B、10~35KV，3~6KV，220/380V C、35~220KV，3~6KV，380/660 V D、110~220KV，10~35KV，220/380V 2、电力变压器二次侧的额定电压比电网电压高（） A、2.5% B、5% C、10% D、5% 或10% 3、发电机的额定电压一般高于同级电网电压（） A、2.5% B、5% C、10% D、5% 或10% 4、中性点不接地系统发生单相接地故障后，故障相电压为----------------，非故障相 电压为---------------------------，系统线电压----------------------------，故障相接地电 容电流为正常时的------------------------倍（）。 A、0，原来的倍，变为相电压，2倍 B、0，不变，变为相电压，倍 C、0，不变，不变，3倍 D、0，原来的倍，不变，3倍 5、在电力系统中通常衡量电能质量的两个基本参数是（ A ） A．电压和频率B．电压和电流 C．有功损耗与无功损耗D．平均负荷与可靠性 三、判断题： 1、工厂供电系统的基本要求是安全、可靠、优质、经济。（） 2、电网（线路）的额定电压是始端与末端电压的算术平均值。（） 四、综合题 1、电压调整的措施 2、电压波动的抑制措施： 3、中性线(N线)的功能： 4、保护线(PE线)的功能： 5、保护中性线(PEN线)的功能：
1-1 试确定图1-25所示供电系统中的变压器T1和线路WL1、WL2的额定电压？ 图1-25 习题1-1的供电系统 解：1.变压器Ｔ１的一次侧额定电压：应与发电机Ｇ的额定电压相同，即为10.5ｋＶ。变压器Ｔ1的二次侧额定电压应比线路ＷＬ1末端变压器Ｔ2的一次额定电压高10％，即为242ｋＶ。因此变压器Ｔ1的额定电压应为10.5／242ｋV。 2.线路ＷＬ1的额定电压：应与变压器Ｔ2的一次额定电压相同，即为220ｋV。 3.线路ＷＬ2的额定电压：应为35ｋV，因为变压器Ｔ2二次侧额定电压为38.5ｋV，正好比35ｋV高10％。 1-2 试确定图1-26所示供电系统中的发电机和各变压器的额定电压？ 图1-26 习题1-2的供电系统 解：1.发电机Ｇ的额定电压应比6ｋV线路额定电压高５％，因此发电机Ｇ的额定电压应为6.3ｋV。 2.变压器Ｔ1的额定电压：一次额定电压应与发电机Ｇ的额定电压相同，因此其一次额定电压应为6ｋV。Ｔ1的二次额定电压应比220/380V线路额定电压高10％，因此其二次额定电压应为0.4ｋV。因此变压器Ｔ1的额定电压应为6／0.4ｋV。 3.变压器Ｔ2的额定电压：其一次额定电压应与发电机的额定电压相同，即其一次额定电压应为6.3ｋV。Ｔ2的二次额定电压应比110ｋV电网电压高10％，即其二次额定电压应为121ｋV。因此变压器Ｔ2的额定电压应为6.3／121ｋV。 4.变压器Ｔ3的额定电压：其一次额定电压应与110ｋV线路的额定电压相同，即其一次额定电压应为110ｋV。Ｔ3的二次额定电压应比10kＶ电压高10％，即其二次额定电压应为11ｋV。因此变压器Ｔ3的额定电压应为110／11ｋV。
工厂供电 答案在后面显示 模拟试题 一、填空题15题 1、工厂供电的基本要求是_______，_______，_______，_______。 2、电能质量的基本指标是_______和_______，我国采用的工业频率是_______ HZ。 3、继电保护装置的基本要求是：______、_______ 、________ 、可靠性。 4、短路计算的常用方法有：、。 5、接地体就是。 接地线就是。 接地装置就是 6、低压线路的结线方式主要有，，。 7.电气装置的接地分为、和三种。 8、工厂电力线路的导线和电缆截面的选择必须满足下列条件：、 、、。 9、电流互感器的接线方式主要有、、 和。 10、电力负荷根据其对供电可靠性的要求及中断供电造成的损失或影响分为三级，分别 是：、和。 11、我国普遍采用的确定用电设备组计算负荷的方法，主要是和。是国际上通用的确定计算负荷的方法，最为简便实用。的应用局限性较大，但在确定设备台数较少而容量差别悬殊的分支干线的计算负荷时，较之合理，且计算也较简便。 12、如果电力系统的电源总阻抗不超过短路电路总阻抗的，或电力系统容量超过用户供电系统容量倍时，可将电力系统视为无限大容量系统。 13、按规定，裸导线A、B、C三相涂漆的颜色分别对应为、、三色。 14.短路的形式有，，，。 15、三相交流电力系统中,作为供电电源的发电机和变压器的中性点有三种运行方式:一种是电源中性点，一种是中性点，再有一种是中性点。我国220/380V低压配电系统广泛采用中性点运行方式。 二、判断题：92题 1 （）电力系统由电厂、电网、用户三部分组成。
2 （）电力系统由发、变、输、配、用五部分组成。 3 （）电网的作用是将电能从发电厂输送、并分配到电能用户。 4 （）发电厂最重要的设备是发电机。 5 （）发电厂最重要的设备是变压器。 6 （）发电厂最重要的设备是断路器。 7 （）电网由电力线路、变配所组成。 8 （）电力线路的功能是输电。 9 （）变配所的功能是变电、配电。 10（）变压器是厂电系统中最重要的一次设备。 11（）变压器由铁心和绕组两部分组成。 12（）电能的质量指标有三个：频率、电压、可靠性。 13（）电网的额定电压，是指电力线路的额定电压。 14（）取首端和末端的平均电压作为线路的额定电压。 15（）负载的额定电压，与电力线路的额定电压相等。 16（）负载的额定电压，最高只到10千伏。 17（）城市电网改造中，广泛以电缆取代架空线路。 18（）当电源电压为35千伏以上时，工厂的高压配电电压一般应采用10千伏。 19（）工厂低压配电一般采用220/380V，其中线电压380V接三相动力设备及380V单相设备，而相电压220V接220V的照明灯具及其他220V的单相设备。 20（）电流互感器副边不必装设熔断器。 21（）电压互感器的原、副边都必须装设熔断器进行短路保护。 22（）互感器副边必须接地。 23（）高压电容器组宜接成中性点不接地的星形。 24（）限流熔断器不必考虑短路冲击电流的影响。 25（）高压断路器的功能之一是通断正常负荷电流。 26（）高压断路器的功能之一是接通和承受一定时间的短路电流。 27（）高压断路器的功能之一是切除短路故障。 28（）低压熔断器的功能主要是实现低配系统的短路保护。 29（）有一种有特殊功能的熔断器：自复式低压熔断器。 30（）一级负荷为中断供电将造成人身伤亡，或重大的政经损失者。 31（）二级负荷为中断供电将造成较大的政经损失者。 32（）三级负荷为不属于一级和二级负荷者。（是）低压电容器组应接成三角形。 33（）电容器组的接法是：高压宜星，低压宜角。 34（）熔断器的主要功能是对设备进行短路保护。 35（）有的熔断器具有过负荷保护功能。 36（）负荷曲线是负荷随时间变化的曲线。 37（）负荷曲线的纵坐标表示负荷。
工厂供电期末考试题库试题 一、判断题： 1、一级负荷一般由两个回路供电，两个回路应尽量引自不同的变压器或两段母线（） 2、在输送功率和距离一定时，选用电压越高，电压和电能的损失就越小，电压质量容易保证。（） 3、用电设备的额定电压就是供电线路的额定电压。（） 4、用户从一个方向得到电能的电网是闭式电网（） 5、电压和频率过高或过低都会影响电力系统的稳定性（） 6、目前在35-60kv的高压电网中多采用中性点经消弧线圈接地方式。（） 7、当把三项绕组做成星形联结时，三相绕组的末端形成一个公共点，这个点对地电位为零。该点称电源的中性点。（） 8、电网是由不同等级线路和输配电设备组成的。（） 9、我国电力系统的额定频率是50赫兹（） 10、家庭用电属于二级负荷( ) 11、工厂供电，是指工厂所需电能的供应和分配，亦称工厂配电。（） 12、目前我国110KV及其以上的电网均采用中性点不接地方式（） 13、电力系统调度规章规定，单相接地运行时间一般不能超过5个小时（）14、工厂供电系统由工厂总降压变电所、高压配电线路、车间变配电所、低压配电线路及用电设备组成。（） 15、供电系统中降压变电所的作用是接受电能、变换电压和分配电能，而配电所的作用是接受电能和分配电能。（） 16、电网的频率降低，只影响电动机的功率，而转速不变。（） 17、中性点不接地系统当发生单相接地时，因相间电压不变，故可以继续长时间运行。（） 18、工厂变配电所的位置应该尽量靠近负荷中心。（） 19、工厂变配电所的位置应该接近电源侧。（） 20、变电所中有配电变压器，而配电所中没有配电变压器。（） 21、工厂变配电所的大门最好朝西开。（） 22、工厂变配电所应当考虑节约占地面积和建筑费用。（） 23、变压器室的建筑属一级耐火等级建筑物，门窗材料应满足相应的防火要求。（） 24、为了使电杆稳固，有的电杆还安装有拉线或帮桩。（） 25、架空线路的导线一般采用铜导线。（） 26、钢芯铝绞线一般只用于避雷线和电杆拉线。（） 27、木杆具有重量轻、施工方便、绝缘性能好等优点，以前曾被广泛采用。（） 28、根据所处位置、承担任务及受力情况的不同，电杆结构型式也不相同。一般按它的作用可分为直线杆、耐张杆、转角杆、终端杆、分支杆和跨越杆等。（） 29、变压器只能改变电压的大小而不能改变电压的频率。（）
1-1试确定图 1-25 所示供电系统中的变压器 T1 和线路 WL1、WL2 的额定电压？ 图 1-25 习题 1-1 的供电系统 解：1.变压器Ｔ１的一次侧额定电压：应与发电机Ｇ的额定电压相同，即为 10.5ｋＶ。变压器Ｔ1 的二次侧额定电压应比线路ＷＬ1 末端变压器Ｔ2 的一次额定电压高 10％，即为 242ｋＶ。因此变压器Ｔ1 的额定电压应为 10.5／242ｋV。 2.线路ＷＬ1 的额定电压：应与变压器Ｔ2 的一次额定电压相同，即为 220ｋV。 3.线路ＷＬ2 的额定电压：应为 35ｋV，因为变压器Ｔ2 二次侧额定电压为 38.5ｋV，正好比 35ｋV 高10 ％。 1-2试确定图 1-26 所示供电系统中的发电机和各变压器的额定电压？ 图 1-26 习题 1-2 的供电系统 解：1.发电机Ｇ的额定电压应比 6ｋV 线路额定电压高５％，因此发电机Ｇ的额定电压应为 6.3ｋV。 2.变压器Ｔ1 的额定电压：一次额定电压应与发电机Ｇ的额定电压相同，因此其一次额定电压应为6ｋV。Ｔ1 的二次额定电压应比 220/380V 线路额定电压高 10％，因此其二次额定电压应为 0.4ｋV。因此变压器Ｔ1 的额定电压应为 6／0.4ｋV。 3.变压器Ｔ2 的额定电压：其一次额定电压应与发电机的额定电压相同，即其一次额定电压应为6.3ｋV。Ｔ2 的二次额定电压应比 110ｋV 电网电压高 10％，即其二次额定电压应为 121ｋV。因此变压器Ｔ2 的额定电压应为 6.3／121ｋV。 4.变压器Ｔ3 的额定电压：其一次额定电压应与 110ｋV 线路的额定电压相同，即其一次额定电压应为 110ｋ V。Ｔ3 的二次额定电压应比 10kＶ电压高 10％，即其二次额定电压应为 11ｋV。因此变压器Ｔ3 的额定电压应 为 110／11ｋV。
