医院供配电设计
摘要：随着我国国力的增强，医疗卫生事业将在一定时期得到长足的发展，作为我们医疗工程设计人员，要不断了解学习最新的医疗设备，学习了解国内外的新规范。
关键词：医院电气设计电气安全供电负荷
1 医院的分类及规模
根据我国医院建设的规划，综合医院按床位可分为300、400、500、600、800及1000床。
按照医院等级可分为三、二、一级医院，目前经常涉及的一般为二级以上的医院。
在这些范围内的医院就用电负荷而言，有一类负荷，还有部分二类负荷及三类负荷。
医院按照功能划分，一般分为门诊部、医技部、护理部、行政部、后勤部等。目前综合性医院的布局有分散式、集中式和半集中式。目前建筑设计中考虑节能及使用便利，多采用半集中式。
2 医院负荷分析
2.1医院负荷计算
按照目前调研的医院负荷情况，医院的用电负荷比例仍然以空调照明为主体，医疗设备用电所占比例很小，这也许与我国目前的医疗设备的水平有关。根据日本有关资料，80年代的医院变压器安装容量为2 50～300VA/m2，当然日本等国的用电负荷计算与变压器的安装容量与我国差别很大，总体变压器容量较我国大很多。但这其中医疗设备用电占50％。而我国目前医疗设备用电总体占不到20％。因此目前我国的医院设计的用电负荷总体上仍然是以空调照明为主要负荷。其中空调 电制冷的 45％～55％，照明30％，动力 包括医疗用地 15％～25％。
根据近10年来完成的医院工程的运行情况可以得出如下结论，我国医院的用电负荷标准与商业写字楼相比是较低的。综合医院护理单元照度需求较低
由以上数据可以看出，医院虽然为功能性民用建筑，用电设备较多，但它总体照明的标准比起商业楼、写字楼要低。从用电负荷计算的角度而言并不高，按照北京市供电规划8VA/m2，即可满足要求。医院变压器安装指标并不是很高，一般在65～75VA/m2之间，分析原因如下：
真正意义上的医疗用电负荷并不多，且大型设备的需要系数较低。
综合医院护理单元的面积所占比例较大，此部分用电量较低。
医院目前的运行状况，全日制的门诊医技面积不大，白天空调等用电高峰时照明需求较小。
2.2医院的负荷性质及负荷类型
医院供电系统应遵循国内供电规范，并参考国际IEC相关标准进行设计，按照我国现行医院等级和标准地区医院及二类医院的供电等级为一级或二级负荷。因此电源一般采用两路10kV供电。根据医院的规模可分为如下几类系统形式；
1 采用两路10kV电缆专用供电、自备柴油发电机，重要设备末端采用UPS供电。此类系统适用于特级及三甲级医院。
2 采用两路10kV电缆专线供电，重要设备末端采用UPS供电。此类系统适用于三甲级医院。
3 采用两路10kV供电或一路10kV专线供电，一路低压供电，此类系统适用于二甲级医院。
4 一路10kV供电，重要设备末端采用UPS供电，仅用于一级医院。
根据医疗建筑用电负荷的特殊性并考虑到医院的可持续发展，低压系统建议采用如下形式：
电压波动大的空调及动力负荷为一个低压系统，如空调采用专用变压器供电；
电压波动小的照明及一般医疗用电 插座 负荷为一个低压系统；
电压要求高且自身压降大，医用数字检影成像系统设备，单独采用一台变压器。对于电网电压变化较大的系统，建议采用有载调压变压器。
按照IEC标准，医院各部位的供电等级，接地方式见表2。
2.3应急电源系统
医院存在着大量的一级、二级用电负荷，应急电源系统一般采用柴油发电机系统、UPS系统。柴油发电机容量一般为变压器总安装容量的15％～20％。而重要设备则采用UPS系统。

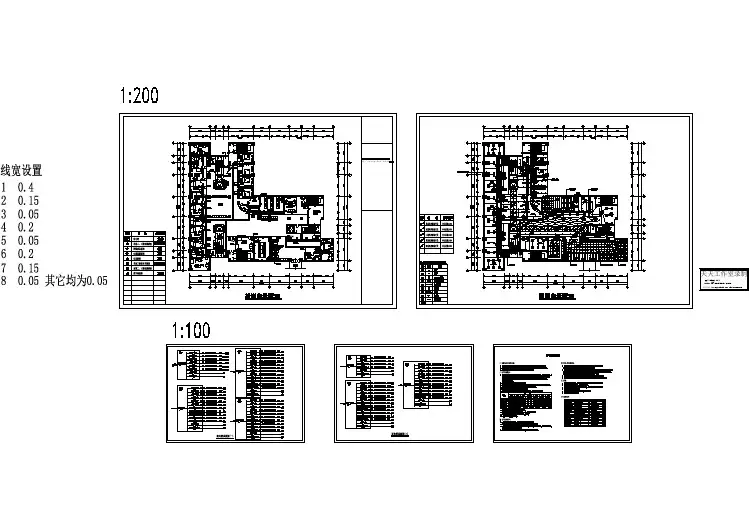

3 低压配电系统
医院用电负荷一般分成照明系统、医疗动力 插座 系统、空调系统 新风机、空调机、风机盘管 ，应急照明系统等。
大型、重要性设备由配电变电所放射式供电，一类负荷均为双路供电末端自投。冷水相组、真空吸引、X
光机、CT机、MRI机、DSA机、ECT机等设备主机、烧伤病房、血透中心、中心手术部的电力及照明、CT 机、MRI机、DSA机、ECT机的空调电源、电梯及屋顶排风机、洗衣房及营养部的动力也分别由变电所低压屏放射式供电。
树干式供电由变电所将各类电源分别引至各竖井，通过母线输至各层。各竖井内分别设有照明、配电、空调及应急照明配电箱。配电、照明分别放射至各科室的配电、照明配电箱，各科室的计量表设在竖井配电箱内，空调配电箱配电至末竖井区域内的普通空调机及风机盘管。应急照明配电箱由双路电源供电并自动切换，供各应急照明灯及防火卷帘门，排烟风机的用电。
医技检验科、血液透析室等处的仪器对电源要求较高，部分电源通过稳压器后备UPS供电。
4 数字检影成像设备的配电要求及内阻计算
数字检影成像设备是医院的重要设备，现代医院数字检影设备的种类很多，目前比较常见的有：X光
透视机、X光摄影机、X光治疗机、X光造影机 包括X光介入机、心血管造影机 DSA 、计算机断层扫描机CT机、同位素断层扫描机 ECT 、磁共振机 MRI 以及X刀、γ刀、直线加速器等设备。根据设备的不同用途、设备的工作制分为长期工作制、短时反复工作制。各种设备工作制见表3。
目前，许多X光机同时具有摄影、造影、透视、治疗等多种功能。
4.1数字检影设备供配电系统
数字检影设备工作原理各有不同，但统一的一点是对电源的要求较高。由于数字检影设备的以上特性，如果医院有一定规模，此类设备应由专用变压器供电。设备球管电流在400mA以上的设备应采用放射式供电。
心血管造影机、磁共振机、同位素断层扫描机CT机、大型介入机等设备的主机电源一般需要双路供电。且有些设备本身需要冷却，设备有冷水机组，此部分的电源与主电源同样重要。主电源进一步分成高压发生器电源、行走机构电源、影像设备电源及插座电源。此类设备的布置一般为扫描室、控制室两部分。系统的电源一般送至控制室。大型设备还专门有电源室 配电室 。
心血管造影机房的高压发生器电源、行走机构电源、影像设备电源采用一般配电方式，其插座电源与胸腔手术室的要求相似：病人可能接触用电设备采用IT系统及局部等电位接地，电位差小于50mV。设备厂家对于电源的要求引出了电源内阻这一技术指标。设备对电源电压的要求越高，电源内阻越小。
4.2用电负荷计算
X射线机瞬时最大用电负荷一般由设备厂家提供，如未提供也可根据如下公式计算：
Sm=1/K×1/F×Esf×10－3
Sj=A×Ssm/η
4.3电源变压器容量的确定
1 单台设备的计算负荷。
2 二项式法计算多台设备计算负荷。
多数数字检影设备是短时反复工作制，因此，进行负荷计算时可以采用较小的需要系数，根据目前一些医院的实际运行结果表明，4台设备同时曝光的可能性很低，日本有关资料也表明，选择电源变压器时，4台以下的设备可以按1台容量进行考虑。10～15台设备的场所采用防止同时曝光设备可共用1台变压器。4.4保护设备的选择
数字检影设备瞬时电流很大，保护设备宜用熔断器。目前多数设备的技术要求中已对保护设备提出具体要求。
4.5配电线路导线截面的确定
数字检影设备的配电线路导线截面要满足设备的内阻及压降的要求。
电源变压器内部电阻：Rt
电源变压器额定容量：Pt kVA
电源变压器相数：三相
电源变压器电压变动率：ε ％
额定二次电压：Vt V
1 计算变压器内部电阻Rt
Rt=2×ε×0.01×Vt2/ Pt×103 Ω
计算干线电阻R1 Ω ：
考虑到低压开关的电阻及其它接触电阻，电源变压器和电源变压器二次侧的干线电阻为总电源电阻的80％。R1=80％Rg－Rt Ω
最大允许内阻：Rg Ω
计算干线截面：A mm ：
单相设备A=2×p×L/R1 mm
三相设备A=p×L/R1 mm
由上可见，要满足设备内阻要求，实际就是要满足设备的电源电压要求。它受来自变压器阻抗、变压器至设备的配线长度、配线截面三个方面的因素的影响。
在系统设备时，应尽量减小变压器阻抗、减小变压器至设备的距离、在满足电源内阻的条件下、减少配线电缆截面，以节约投资。
5 医院的电气安全及电力系统保护方式
医院电气安全是医院电气设计的一个重要环节。涉及到的电力系统的保护方式有接地保护 TN－S系统 、局部中性线不接地系统 IT 系统、医用局部等电位接地 电位差小于10mV 、建筑物总等电位及卫生间局部等电位接地、漏电保护 lm=30mA 。
一般场所的移动式设备均采用了漏电断路器进行保护。冶疗室、功能检查室、手术室、抢救室、心血管造影室 DSA 、卫生间 浴室 均设置了局部等电位连接。中心手术室的配电系统为保证病人的安全采用了IT系统。
医院接地问题，是一个较为敏感的问题，它涉及到病人的安全，设备正常运行等。按照我国现行各类规范中医院设计的规定，我院目前设计采用的是防雷接地、电力系统接地、设备保护接地公用接地系统。目前各医院及设备厂家经常提出医疗设备、医用等电位接地要单独设置接地极，且要求与防雷接地、保护接地绝缘。实践证明，由于场地的原因，这些单独接地极不可能完全与建筑物的金属大地绝缘，而一旦绝缘遭到破坏，医用等电位接地与电力系统的保护接地则可能不是一个等电位，此时，在患者的周围如果存在这样两个电位，将产生触电的危险。
电气设备对病人的影响，即电击。电击包括宏电击和微电击。防止宏电击可以采用接地线及漏电保护器来完成。而引起微电击的主要因素是电子仪器的泄漏电流及病人所处的环境非等电位。因此减少泄漏电流及局部等电位，是在保证电子仪器 CF型 绝缘的条件下的克服微电击的重要手段。
减少泄漏电流的方式是将电源进行隔离。通过隔离变压器，二次侧两相导线对地高阻抗，减小了系统的泄漏电流。当泄漏电流在0.7mA～2mA范围内设绝缘监视报警。以上系统称之为局部IT系统。采用局部IT系统辅以局部等电位连接，就可以保证防止心脏手术及检查中的微电击。目前，我院地本工程中对需要仪器进入心脏区域的局部地区，如心脏手术室、ICU等处配置了上述系统。以上配电方式也是国际电工委员会 IEC 所倡导的。电子仪器的接地宜采用共用一点接地。基于目前电子仪器的频率较高，要求地线短而粗，地线过长反而成为干扰源。
目前我国与国际上防雷接地的规范是除爆炸危险场所外均为利用建筑物金属体作为防雷、接地体，因此建筑物内的所有金属体 如钢筋等 不可避免的与防雷系统为一体。而作为病人周围的金属体 如水管、金属门窗 等均与建筑物金属体连接。为保证病人的安全，也要求设备仪器等的保护接地与病人周围的金属体局部等电位。因此防雷接地、设备的保护接地是不能分开设置的，否则病人反而会因接触到不同电位而有触电的危险。因此，此类与人体有接触的医疗设备是不能单独接地的。
医院目前有着越来越多的先进仪器和设备，多数归结为敏感电子设备。而雷电对敏感电子设备的影响，可通过设置SPD加以保护。对于有大电流接地的医疗设备的接地，应避免接地线过长，宜采用就地接地，因采用局部等电位接地，周围的病人也是相对安全的。
对于电磁干扰的问题，为减少电磁干扰的感应效应，我院采用了如下措施：
1 建筑物及房间外部设置屏蔽，如建筑中含金属的墙、柱均可以作为格栅屏蔽分流，将建筑物金属等电位连接。
2 电气线路采用穿金属管，减少干扰。
关于雷电对病人的影响，由于雷电的陡度大，散流快，建筑中含金属的墙、柱均可以作为格珊屏蔽分流，且病人周围采取了等电位的措施。因此在屏蔽范围内雷电病人是安全的。在手术部等设备进入病人体内的部位均位于建筑物内部，没有外墙，因此病人是很安全的。
我们认为在医疗工程中防雷接地、电力系统接地、设备保护接地采用公用接地系统是可能的，也是必须的。
只有完善好这一方法，病人的安全才能得到保证。我院在近几年的医院工程设计中均采用了上述接地方式，实践证明也是很有效果的。该做法不仅节约了大量投资，而且真正实现了病人的电气安全。数字检影等设备投入使用的后，图像清晰，运行良好。
在国内，推行IEC关于医疗场所局部IT系统的设计思想也是为进一步保证病人的安全。由于没有相应的强制规范及投资等方面的原因，这一设计思路在设计中很难得到充分的体现。目前仅在与心脏介入相关的场所设置了IT系统，而在IEC推荐标准中目前要求多处场所设置该系统。
6 手术部、ICU、血透等场所的配电系统
中心手术部是医院的核心，手术部的配电采用双路电源末端切换。这包括手术室内配电及手术室洁净空调系统的配电。电源由变电所专线供电。每一间手术室应单独设置配电箱，按照新的《医院洁净手术部建设标准》中的规定，容量不能小于8kVA。每间手术室的电源进线是否采用三相进线。主要根据布局及医院的具体要求进行。目前部分手术室内设置的高低温冷柜等三相设备，电源三相引起的情况越来越多。作为与病人接触的电源部分，应尽量考虑单相供电。每间手术室考虑3～4个插座组，其中一组在综合医疗柱上，每组插座组3～4组插座及2～3组接地端子。手术室内设置观片灯、书写板照明、接地中心可设置在配电箱内。配电箱可与手术室内的控制面板结合。控制面板上有各类气体出口、时钟及定时钟、实施空调检测及控制、照明控制、废气检测及排放。
心血管造影室除数字成像系统采用专门配电外，室内设置要求与心脏手术室相同。
目前国内心脏手术室、ICU、心血管造影、抢救室、血液透析等采用局部IT系统。IEC标准强烈要求IT系统不配出N线，目前病人接触的用电设备均为单相设备，通过隔离变压器配出的IT系统均为单相。
IT系统应注意如下问题：
必须设置绝缘监视装置；
尽量减少系统容量，减小系统线路的长度；
增加线路的绝缘等级；
辅助以局部等电位接地，等电位干线保证在16mm2，支线在6mm2以上；
配电线路采用穿钢管敷设，减少干扰；
变压器二次出线采用双极保护开关。
7 照明设计
由于经济发展水平的差异，我国与国外发达国家的医院照度标准相差甚远，发达国家的照度标准约是我国现行标准的5～10倍。目前完成的各医院工程的照度水平在我国现行标准的基础均有所提高，如一般环境为150Lx、诊室等为200Lx、医技科室300～500Lx、病房100Lx。实施后效果良好，体现了现代化医院的良好形象。设计中应注意医疗功能性用房照明的特殊要求。
诊室、病房、急诊观察室、治疗室等处采用高显色荧光灯，以便于观察病人的情况。色温在3500K左右，病房、急诊观察室、治疗室等处的顶灯采用漫反射型灯具，以减少眩光。在病房建议用间接照明，手术室、手术部清洁走廊、传染科、污物、污洗等处与业主结合确定是否设置紫外线灯。
对特殊场所的照明采取了不同方式：磁共振扫描室、理疗室、脑血流图室等需要电磁屏蔽的地方，灯具采用了直流电源；测听室的照明采用白炽灯；眼科暗室采用可调光的白炽灯。
8 其他
医院发展快，变化多，在设计中我们将配电箱设置在夹墙内，此方式配合吊顶线槽配电，使系统更加灵活，方便日后用电的发展需要。在检验科、中心实验室等用房设置了沿墙附设的电气配电槽，并将电源断路器设置其上，以适应实验室用电设备多，用电变化多的需求。
在病房设置综合医疗槽、槽内设置插座组，接地端子，局部照明等，并在床头方向距地0.3m处加设一组电源插座，方便电动床等固定设备的使用。
随着我国国力的增强，医疗卫生事业将在一定时期得到长足的发展，作为我们医疗工程设计人员，要不断了解学习最新的医疗设备，学习了解国内外的新规范。工作的重点应在如下几点：
进一步重视医院的电气安全，大力推广安全可靠的配电及接地系统。目前IEC讨论标准中建议采用局部IT 系统的部位，已越来越多，设计人员应注意对医院方进行相关的宣传。
了解医疗设备的配电要求，结合设备情况确定配电系统。了解适用于医院建筑的电气产品。
