医院的配电设计
医院是一个为病人服务的机构，医院建筑内的电气设计应确保医疗场所内电气设备的供电可靠性和用电安全性，确保治疗过程中医务人员和患者的安全。
一、医院负荷计算和供电系统
随着综合医院的不断发展和扩充，对于综合医院的配电设计问题的负荷计算需要不断完善。一般而言，综合医院的用电标准要比商业办公楼的用电要偏低。目前现在已经投入使用或者再建的综合医院的用电指标一般在70～80VA／m2。综合医院的用电负荷一般集中在空调用电，以及照明用电，其它医疗设备用电的比例较小。
二、配电系统设计
1、照明设计
（1）门、急诊区诊室、治疗室、检查室、急诊观察室等场所照度一般按300lx 设计，并采用漫反射型灯具，以减少眩光；眼科诊室分为明室和暗室，明室照度一般低于其它诊室，可按 200lx 设计，暗室一般需要连续调光照明，使病人的视觉有一个明暗适应的过程。调光应是连续平滑的，避免出现频闪现象；听力检查室内照度为 100lx 左右，听力检查室内绝对不能有噪声，采用荧光灯时，应将节能电感镇流器安装在室外或采用电子镇流器。磁共振扫描室、理疗室、脑血流图室等需要电磁屏蔽的场所采用直流电源灯具。手术室和部分医生办公室设置观片灯，可嵌墙安装，也可明装，其供电回路设置剩余电流保护。洁净手术室内灯具采用嵌入式密闭灯带。手术室、X 光诊断室、加速器治疗室、核医学科扫描室和γ照相室等一些大型医疗设备室门外设置红色信号灯，以防误入。同时，联动切断机组电源。
（2）病房及护理单元通道照明病房和护理单元通道的照明设置应避免对患者产生眩光，躺在病车上的病人不会因目视顶棚裸露的灯管而感到不适，采用棱晶面的灯具。精神病房不易选用荧光灯。病房综合治疗带上设置应床头壁灯和控制开关，也可以设计可调式旋臂壁灯，并选用可调光光源，供医生检查和患者阅读使用，同时减少对其他人的影响。另外，考虑到安全，床头灯供电回路采用剩余电流保护。病房内设计有夜间照明以满足夜间值班护士和病人的需求，通常在病房内的卫生间旁或门口及病房走廊装设夜间照明的夜灯，选用带有遮光罩的节能型灯具，在提供一定的地面照度（5lx～10lx）
医院电气设计的安全性参 考文本 In The Actual Work Production Management, In Order To Ensure The Smooth Progress Of The Process, And Consider The Relationship Between Each Link, The Specific Requirements Of Each Link To Achieve Risk Control And Planning 某某管理中心 XX年XX月
医院电气设计的安全性参考文本 使用指引：此安全管理资料应用在实际工作生产管理中为了保障过程顺利推进，同时考虑各个环节之间的关系，每个环节实现的具体要求而进行的风险控制与规划，并将危害降低到最小，文档经过下载可进行自定义修改，请根据实际需求进行调整与使用。 医院是一个为病人服务的机构，医院电气设计由于功 能与其他建筑不同而显示其特殊性，针对病人这样一个特 殊人群，电气设计中的安全性显得尤为重要。 一、对供配电安全可靠性的要求 医院对电源的可靠性要求很高，手术室、急诊部监护 病房、血透室、分娩室、婴儿室、CT扫描、配血室等一旦 断电对医务工作造成很大影响，甚至会造成医疗事故，危 及病人的生命，所以《民用建筑电气设计规范》JGJ/T16- 92（以下简称规范）中规定上述用电负荷为一级负荷，必 须有二个电源同时供电，当一个电源发生故障时，另一个 电源能继续供电，以确保供电可靠性。而医院电梯被列为 二级负荷，笔者认为，这因根据医院的具体情况进行分
析，例如：杭州市第六人民医院综合楼，它一～五层为门诊部，六～十四层为病房，十五层为手术层。医梯就成为医务工作和病员极为重要的垂直通道，一旦电梯停止运行，将给病人带来很大的麻烦，甚至会引起医疗事故，在设计中应按一级负荷考虑。挂号处、划价处、药房、各护士站等对医院影响较大，停电将导致医院工作瘫痪的部门也应按一级负荷供电。合理的配电方式是电源可靠性的保证，首先应根据部门的不同性质分区域配电。如门诊属一个供电区域，病房属于一个供电区域，手术室又另划为一个区域。其次根据各部门对电源可靠性的不同要求进行配电，如手术室、抢救室、中心监护等重要负荷，采用树干式与放射式相结合的方式配电，即从两台变压器上分别引一路电源干线至相关层的双电源切换箱，经双电源自动切换后，再以放射式配电至本层各部门。对消控中心、电话总机等可靠性要求更高的场所应采用二路电源放射式供
医院的配电设计 医院是一个为病人服务的机构，医院建筑内的电气设计应确保医疗场所内电气设备的供电可靠性和用电安全性，确保治疗过程中医务人员和患者的安全。 一、医院负荷计算和供电系统 随着综合医院的不断发展和扩充，对于综合医院的配电设计问题的负荷计算需要不断完善。一般而言，综合医院的用电标准要比商业办公楼的用电要偏低。目前现在已经投入使用或者再建的综合医院的用电指标一般在70～80VA／m2。综合医院的用电负荷一般集中在空调用电，以及照明用电，其它医疗设备用电的比例较小。 二、配电系统设计 1、照明设计 （1）门、急诊区诊室、治疗室、检查室、急诊观察室等场所照度一般按300lx 设计，并采用漫反射型灯具，以减少眩光；眼科诊室分为明室和暗室，明室照度一般低于其它诊室，可按 200lx 设计，暗室一般需要连续调光照明，使病人的视觉有一个明暗适应的过程。调光应是连续平滑的，避免出现频闪现象；听力检查室内照度为 100lx 左右，听力检查室内绝对不能有噪声，采用荧光灯时，应将节能电感镇流器安装在室外或采用电子镇流器。磁共振扫描室、理疗室、脑血流图室等需要电磁屏蔽的场所采用直流电源灯具。手术室和部分医生办公室设置观片灯，可嵌墙安装，也可明装，其供电回路设置剩余电流保护。洁净手术室内灯具采用嵌入式密闭灯带。手术室、X 光诊断室、加速器治疗室、核医学科扫描室和γ照相室等一些大型医疗设备室门外设置红色信号灯，以防误入。同时，联动切断机组电源。 （2）病房及护理单元通道照明病房和护理单元通道的照明设置应避免对患者产生眩光，躺在病车上的病人不会因目视顶棚裸露的灯管而感到不适，采用棱晶面的灯具。精神病房不易选用荧光灯。病房综合治疗带上设置应床头壁灯和控制开关，也可以设计可调式旋臂壁灯，并选用可调光光源，供医生检查和患者阅读使用，同时减少对其他人的影响。另外，考虑到安全，床头灯供电回路采用剩余电流保护。病房内设计有夜间照明以满足夜间值班护士和病人的需求，通常在病房内的卫生间旁或门口及病房走廊装设夜间照明的夜灯，选用带有遮光罩的节能型灯具，在提供一定的地面照度（5lx～10lx）
医院建设项目 设计说明 第七章电气专业设计 一、设计依据 1、甲方设计任务书及设计要求； 2、《建筑设计防火规范》GB50016-2014 3、《民用建筑电气设计规范》JGJ16-2008； 4、《20kV及以下变电所设计规范》GB50053-2013； 5、《供配电系统设计规范》GB50052-2009； 6、《低压配电设计规范》GB50054-2011 7、《建筑物防雷设计规范》GB50057-2010； 8、《建筑物电子信息系统防雷技术规范》GB50343-2012； 9、《火灾自动报警系统设计规范》GB50116-2013； 10、《建筑照明设计标准》GB50034-2013； 11、《综合医院建筑设计规范》GB51039-2014 12、《医疗建筑电气设计规范》JGJ312-2013 13、《医院洁净手术部建筑技术规范》GB50333-2013 14、《公共建筑节能设计标准》GB50189-2005； 15、《安全防范工程技术规范》GB50348-2004 16、《入侵报警系统工程设计规范》GB50394-2007 17、《视频安防系统工程设计规范》GB50395-2007 18、《出入口控制系统工程设计规范》GB500396-2007 19、《综合布线系统工程设计规范》GB50311-2007 20、《电子会议系统工程设计规范》GB50799-2012 21、《公共广播系统工程技术规范》GB50526-2010 22、《数据中心设计规范》GB50174-2017 23、《全国民用建筑工程设计技术措施--节能专篇（电气）》2007年版 24、其它有关的国家及地方现行规程规范；二、设计范围 本设计包括红线以内的如下内容： 1、中低压配电系统；动力配电系统；照明配电系统；电气安全及防雷接地系统。 2、综合布线系统；有线电视系统；安全防范系统监控系统；楼宇自控系统；医护对讲系统；ICU探视系统；手术监控管理系统；手术室示教系统；信息显示系统；火灾自动报警及消防联动控制系统；消防应急及日常广播系统等。 三、用电负荷估算： 编号名称面积（㎡）用电标准计算负(kW) 备注 1 A区行政综合楼2280.19 80W/㎡182 2 A区中医门诊综合楼4415.4490W/㎡397 3 B区门诊综合楼8713.8290W/㎡784 4 B区住院综合楼14899.0960W/㎡893 5 C区康疗中心2741.4690W/㎡247 6 地下室建筑8996.00 50W/㎡450 一部份为诊疗区 7 其他200 合计3153 用电负荷同期系数取：0.8 整个项目用电负荷合计：2552KW; 三、高、低压配电系统 1、1．负荷分级： 一级负荷：火灾报警及联动控制设备、消防电梯、排烟风机及加压送风机、保安及消防监控系统、应急照明及疏散照明、急诊部、监护病房、手术部、分娩室、婴儿室、血液病房的净化室、血液透析室、核磁共振、介入治疗用CT及X光机扫描室、洁净手术室空调、ICU病房、重要的计算机系统等。其中重要手术室、
医院配电系统设计浅析 摘要：建筑电气是以电能、电气设备和电气技术为手段，利用电工、电子技术维持与改善室内空间的电、光、热、声环境的一门科学。在建筑物内部人为创造并保持理想的环境，以充分发挥建筑物功能的电工、电子设备系统，统称建筑电气。本文介绍了现代建筑电气配电系统的一些合理性设计方案和建议，充分利用资源，合理的设计符合可持续发展的科学方针笔者结合对该工程的设计体会，对医院配电系统设计进行简要论述。 关键词：建筑工程；配电；设计 1 工程概况某市三甲医院，院内新建医技住院综合楼，建筑面积65834.6m2，一类高层。主楼地上16层，地下2层；裙楼地上4层，地下1层。主楼4～16层主要为病房；地下及主楼1～3层、裙楼主要为医技楼及设备用房；地下两层均为人防工程，主楼地下二层战时为常6级二等人员掩蔽所；地下一层主楼下战时为核6级急救医院；裙房地下战时为常6级物资库。设备用房变配电、水泵房等均设在主楼地下二层。 2 电源及变配电所 医院有一级、二级负荷及特别重要的负荷，采用两路独立的10kV电源供电并自备柴油发电机，部分重要设备末端采用UPS供电的方式。 《民用建筑电气设计规范》中指出：“配变电所可设置在建筑物的地下层，但不宜设置在最底层”，但对本工程来说，由于地下两层均为人防，考虑到与人防无关的管线不宜穿过人防围护结构及变配电所管线的进出线方便，最终将变配电所设在主楼地下二层人防区域外，但采取将配变电所地面抬高的做法，同时变配电所内变压器、高低压柜配出线路均采用上进上出方式，这样即使变配电所抬高的情况下出现少量积水，也不会直接淹渍供配电线路。 3 配电系统概述 3.1 负荷等级划分 特别重要负荷：手术部、ICU、MICU、CCU、NICU及其它科室的重症监护室、妇产科手术室，检验科血库，应急照明，消防设备，变电所用电，发电机房用电，消防控制室，负压机房，空压机房等。 一级负荷：检验科、放射科、超声科、功能检查科、生活泵，手术室、ICU、MICU、层流病房洁净空调等。 二级负荷：医用电梯等。
大型综合医院配电设计 730030 王治义甘肃省建筑设计研究院 摘要：结合大型综合医院工程配电设计实例，阐述相关规范在设计实践中的应用关键词：综合医院负荷等级配电系统 工程概况1 按照功能、任务不同，我国医院分为一级、二级、三级。一级医院：是直接向一定人口的社区提供预防、医疗、保健、康复服务的基层医院、卫生院；二级医院：是向多个社区提供综合医疗卫生服务和承担一定教学、科研任务的地区性医院；三级医院：是向几个地区提供高水平专科性医疗卫生服务和执行高等教学、科研任务的区域性以上医院。各级医院又分为甲、乙、丙三等，三级医院增设特等。一般综合性医院均设有急诊、门诊、手术、医技、康复、体检、行政办公及服务性用房。 现结合大型综合医院工程的配电设计实例，对相应规范在设计过程中可操作性及应用，进行讲解。 兰州大学附属第二医院属三级甲等医院，该院医疗综合楼建筑面积109505平方米，建筑高度68.55米。地下三层，地上十六层。地下三层及地下二层部分平时为汽车停车场，战时为人防。变配电所、水泵房、楼宇自动化管理控制室、信息中心等设备用房均设在地下二层。地下一层为柴油发电机房、消控室、放疗科、中心供应、洗衣房等。
一至三层为门诊医技，四层为手术室及ICU，五层为行政办公及设备层，六层为产科及产房，七至十六层为标准护理单元。设置病房420间，共1163床。诊室52间，手术室23间，其中四间，8级（千级 手术室）II间，4级（百级手术室）I间，21层设洁净手术室． III级（万级手术室）9间。 洁净手术室的分级见表1。 表1 洁净手术室的分级 等级手术室名称手术切口类别适用手术提示 关节置换手术、器官移植手术及脑外Ⅰ特别洁净手术室Ⅰ科、心脏外科和眼 科等手术中的无菌手术 胸外科、整形外科、泌尿外科、肝胆胰Ⅰ标准洁净手术室Ⅱ外科、骨外科和 普通外科中的一类切口无菌手术 普通外科（除去一类切口手术）、妇产科Ⅲ一般洁净手术室Ⅱ 等手术ⅢⅣ肛肠外科及污染类等手术准洁净手术室2 供电系统 2.1负荷分级 在确定医院供电系统之前，首先根据供电要求进行负荷分级。IEC标准中供电等级按照恢复供电时间分为0.5S内,15S内, >15S。而我国内规范将用电负荷根据供电可靠性及中断供电所造成的损失或影响的 程度，分为一级负荷、二级负荷及三级负荷。本设计依据的主要设计规范有《综合医院建筑设计规范》（JGJ49-88）、《医院洁净手术部建 筑技术规范》（GB50333-2002）、《民用建筑电气设计规范》（JGJ 16-2008）等。 IEC标准和《民用建筑电气设计规范》（JGJ16-2008：12.8.2条）按医疗电气设备与人体接触的状况和断电的后果，将医疗场所作如下分类：0类场所应为不使用接触部件的医疗场所；1类场所应为接触部件接

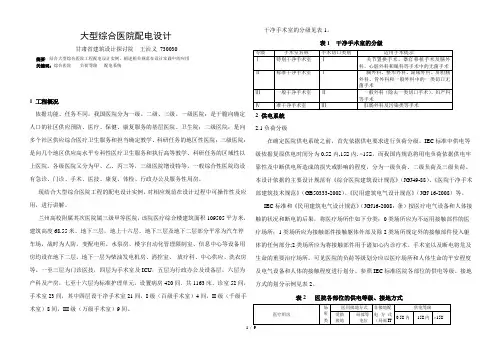

大型综合医院配电设计 甘肃省建筑设计研究院王治义730030 摘要：结合大型综合医院工程配电设计实例，阐述相关规范在设计实践中的应用 关键词：综合医院负荷等级配电系统 1 工程概况 按照功能、任务不同，我国医院分为一级、二级、三级。一级医院：是直接向一定人口的社区提供预防、医疗、保健、康复服务的基层医院、卫生院；二级医院：是向多个社区提供综合医疗卫生服务和承担一定教学、科研任务的地区性医院；三级医院：是向几个地区提供高水平专科性医疗卫生服务和执行高等教学、科研任务的区域性以上医院。各级医院又分为甲、乙、丙三等，三级医院增设特等。一般综合性医院均设有急诊、门诊、手术、医技、康复、体检、行政办公及服务性用房。 现结合大型综合医院工程的配电设计实例，对相应规范在设计过程中可操作性及应用，进行讲解。 兰州大学附属第二医院属三级甲等医院，该院医疗综合楼建筑面积109505平方米，建筑高度68.55米。地下三层，地上十六层。地下三层及地下二层部分平时为汽车停车场，战时为人防。变配电所、水泵房、楼宇自动化管理控制室、信息中心等设备用房均设在地下二层。地下一层为柴油发电机房、消控室、放疗科、中心供应、洗衣房等。一至三层为门诊医技，四层为手术室及ICU，五层为行政办公及设备层，六层为产科及产房，七至十六层为标准护理单元。设置病房420间，共1163床。诊室52间，手术室23间，其中四层设洁净手术室21间，I级（百级手术室）4间，II级（千级手术室）8间，
III级（万级手术室）9间。 洁净手术室的分级见表1。 表1 洁净手术室的分级 2 供电系统 2.1负荷分级 在确定医院供电系统之前，首先根据供电要求进行负荷分级。IEC标准中供电等级按照恢复供电时间分为0.5S内,15S内, >15S。而我国内规范将用电负荷根据供电可靠性及中断供电所造成的损失或影响的程度，分为一级负荷、二级负荷及三级负荷。本设计依据的主要设计规范有《综合医院建筑设计规范》（JGJ49-88）、《医院洁净手术部建筑技术规范》（GB50333-2002）、《民用建筑电气设计规范》（JGJ 16-2008）等。 IEC标准和《民用建筑电气设计规范》（JGJ16-2008：12.8.2条）按医疗电气设备与人体接触的状况和断电的后果，将医疗场所作如下分类：0类场所应为不使用接触部件的医疗场所；1类场所应为接触部件接触躯体外部及除2类场所规定外的接触部件侵入躯体的任何部分;2类场所应为将接触部件用于诸如心内诊疗术、手术室以及断电将危及生命的重要治疗场所。可见医院的负荷等级划分应以医疗场所与人体生命的安全程度及电气设备与人体的接触程度进行划分。参照IEC标准医院各部位的供电等级、接地方式的划分示例见表2。
综合医院外科大楼供配电设计 由于大型综合医院功能复杂，配置多种先进的医疗诊断和治疗仪器，为人民的生命健康检查、诊断提供了坚实的设施保障，其供配电设计对于保障医院的安全、可靠、稳定运行尤为重要。本文结合某项目供配电设计的实践和体会，简要介绍大型综合医院供配电设计方案，与电气设计同行共同分享和探讨。 工程概况 本项目为某综合性医院的外科大楼，其功能主要涵盖了外科病房、手术部、外科住院部、门诊、健康管理中心、消毒供应室及地下机房、动力中心、地下车库等。建筑面积约为18万㎡，其中地上17层（含手术设备夹层）面积约为13万㎡，地下3层面积约为5万㎡。总床位数837床，其中监护病房36床。建筑高度80m，属于一类高层建筑，耐火等级为一级，设计抗震烈度为八度。 负荷分级 （一）负荷等级划分依据 在设计医院供配电系统之前，首先要根据不同负荷的供电等级进行划分。现主要根据《医疗建筑电气设计规范》、《民用建筑电气设计规范》、《综合医院建筑设计规范》等进行负荷等级划分；此外，还要参考医疗场所安全设施的类别和级别划分，如国家标准《建筑物电气装置第7-710部分：特殊装置或场所的要求——医疗场所》GB16895.24-2005。该标准把医疗场所按医疗电气设备与人体接触分为3类，分别为0类医疗场所、1类医疗场所和2类医疗场所，其分类规定如下： 0 类医疗场所：无需与患者身体接触的电气装置工作的场所。 1 类医疗场所：医疗电气设备的接触部件需要与患者体表、体内（除了2类医疗场所所述环境以外）接触的电气装置工作的场所。 2 类医疗场所：医疗电气设备的接触部件需要与患者体内（主要指心脏或接近心脏部位）接触以及电源中断危及患者生命的电气装置工作的场所。 由此可见，医院的负荷等级除应满足建筑本身的设备及场所划分，还应考虑与人体生命安全息息相关的电气设备及场所的负荷等级。 表1 医疗场所安全设施的类别和级别划分示例 （二）负荷等级的划分 该项目火灾报警及联动控制设备、消防泵、消防电梯、排烟风机、消防补风机、加压送风机、安防系统、应急照明，手术部、病理切片分析、核磁共振、ICU、介入治疗用CT、血库、抢救室、治疗室及配血室的电力照明用电、走道照明、值班照明、警卫照明、障碍照明用电、洁净度手术室空调系统用电、医用气体机房设备（制氧机、真空泵、压缩机等）、弱电机房、生活泵、电梯、潜水泵等为一级负荷。其中抢救室、手术部、ICU等涉及患者生命安全的设备（如呼吸机等）及照明用电为一级负荷中特别重要负荷。诊断用CT及DR用电、电子显微镜、供热采暖系统用电、主要会议室、主要办公室、高级病房用电等为二级负荷。其余负荷为三级负荷。 供电系统 （一）电源 本工程分别从两个不同的变电站（开闭站）引入双重10kV 电源，进线采用电缆埋地方式引入。两路电源同时工作，互为备用；每路均能承担本工程全部一、二级负荷。要求当一路电源发生故障时，另一路电源不应同时受到损害。 （二）高压配电系统 高压10kV 配电系统采用单母线分段运行，手动联络。主进开关与联络开关设电气联锁，任何情况下只能合其中的2个开关。低压配电系统采用单母线分段运行，
筑龙网 W W W .Z H U L O N G .C O M 某医院建筑电气方案设计 摘要：某医院框架结构。地上共十六层，地下一层，建筑面积为36000m2。地下一层至八层为诊室和办公室，九层以上为病房。 【建筑概况】某医院框架结构。地上共十六层，地下一层，建筑面积为36000m2。地下一层至八层为诊室和办公室，九层以上为病房。 【电气设计说明】 1.设计范围 (1)变、配电系统； (2)应急电源系统； (3)照明配电系统； (4)防雷接地系统； (5)楼宇自控系统； (6)综合布线系统； (7)火灾自动报警及联动控制系统； (8)医护呼叫对讲系统； (9)门禁系统； (10)闭路电视保安监视系统； (11)闭路电视手术监控系统； (12)有线电视系统； (13)停车场微机管理系统。 2.变、配电系统 (1)一级负荷包括：医技病房楼的手术都的医技设备重症监护(ICU)等重要场所的医设备及其空调设备以及火灾报警及联动控制设备、消防泵、消防电梯、排烟风机、加压风机、安监控系统、应急照明、疏散照明及重要的计算机系统等。其中的洁净手术部的医技设备所有的消防用电设备为一级负荷中的特别重要负荷。 电子显微镜电源、X 光机等医疗设备、客梯、排水泵、生活水泵等属二级负荷。一般照及动力负荷为三级负荷。 (2)负荷估算：本工程用电设备总容量约为：P。一2600kW；总计算负荷约
筑龙网 W W W .Z H U L O N G .C O M 为P-1690kW，设计变压器总装机容量为3200kVA。 (3)电源：本工程属于二类甲级医院，由市政电网引来两路独立10kV 电源供电，两路源同时工作，互为备用，每路10kV 电源均能承担全部负荷。另外设置一台300kW 柴油发机组，作为第三电源。高压系统电压等级为10kV，低压系统电压等级为～220V／380V。 低压配电采用放射式与树干式相结合的方式，对于单台容量较大的负荷或重要负荷，如：冷冻机房、水泵房、电梯机房、电话站、消防中心等设备采用放射式供电；对于一般负荷采用干式与放射式相结合的供电方式。 本工程的手术室、监护病房、血液中心、血液透析、MRI 室、消防动力设备、计算中心、应急照明、重要手术室的空调设备、重要医技设备、电话机房、变配电所用电等采用双电源供电，并在末端互投。洁净手术室内部用电应与辅助用电分开，每个手术室的干线单独敷设；洁净手术室的电源线路除应满足室内医疗设备及装置的总用电需求外，且其供电容量不宜小于8kVA。 手术部、重症监护部(ICU)、心脏监护部(CCU)的重要配电线路采用由电源隔离变压器和绝缘监视设备组成的IT 不接地系统，并采用10mA 漏电保护器对 其医疗设备进行保护。 对于停电要求小于O.5s 的重要负荷采用UPS 电源供电。 (4)在本楼地下一层设置一处变、配电所，内设二台1600kVA 变压器。 3.应急电源系统 本工程设置一台300kW 柴油发电机组，给一级负荷中的特别重要负荷供 电。 4.照明配电系统 (1)照度标准参照国标《民用建筑照明设计标准》GBJ 133—90，主要场所的照度如下： 手术室500～7501x 诊断治疗室；抢救室300lx 检验、化验室300 lx 病房100 Ix 夜间守护5～10 Ix 大厅300 lx
大型综合医院配电系统优化设计探讨 本文结合大型综合医院工程的配电设计实例，介绍了大型综合医院的负荷分级、供电系统、应急电源系统、照明系统及医疗特殊场所的医用隔离电源柜低压配电系统的设计，并对相应规范在设计过程中的操作性及应用进行了简要论述，以供电气设计人员参考。 标签：大型医院；配电系统；优化设计 随着时代的发展及科学技术的进步，医疗技术及人民生活水平不断提高，医院中的新型医疗电气设备不断增多，人们对医院配电系统设计的要求也越来越高，大型综合医院配电系统设计显得尤为重要。 1、工程概况 某大学附属医院属三级甲等医院，该院医疗综合楼建筑面积为109505m2，建筑高度为68.55m，地下有3层，地上有16层。地下3层及地下2层部分平时为汽车停车场，战时作为人防使用。变配电所、水泵房、楼宇自动化管理控制室、信息中心等设备用房均设在地下2层。地下1层为柴油发电机房、放疗科、中心供应室、洗衣房等。1～3层为门诊医技楼，4层为手术室及ICU，5层为行政办公楼及设备层，6层为产科及产房，7～16层为标准护理单元。医院设置病房420间、诊室52间、手术室23间，其中4层设洁净手术室21间、I级（百级）手术室4间、Ⅱ级（千级）手术室8间、Ⅲ级9间。作者结合对该工程的配电系统设计体会，对医疗特殊场所的配电系统设计进行簡要论述。 2、供电系统 2.1 负荷分级 根据我国现行规范标准并参照IEC标准，根据供电可靠性及中断供电所造成的损失或影响程度，消防设备、医用客梯、氧气供应系统设备、真空吸引系统设备、中心供应室内的医用蒸汽、洁净空调系统用电设备、走道照明用电及生活泵用电等，按一级负荷供电。其中，所有消防设备、重症监护室、急救室、重要手术室等涉及患者生命安全的设备及照明用电，为一级负荷中特别重要的负荷。一般空调电源、客梯用电、自动扶梯电源、电子显微镜、高级病房照明用电等为二级负荷，其他用电按三级负荷设计。 2.2 供电方案 用电设备负荷采用两路10kV独立市电电源作为常用电源，电缆专线供电，自设柴油发电机组作为第三电源。电压波动大的空调用电负荷属季节性负荷，采用一台专用变压器供电；电压波动小的照明及一般医疗用电（插座）采用两台变压器供电；电压要求高且自身压降大，医用数字减影成像系统设备（如x光机、
医院供配电设计的几点思考 刘建勤 SEVERAL CONSIDERATION ABOUT THE DESIGN OF ELECTRICITY SUPPLY AND MATCH IN HOSPIT AL Liu Jianqin 医院是救死扶伤的重要场所，各种电器设备超负荷运转使正在进行中的手术、培养的各种细胞和实验用材料因停电而直接导致手术中断、培养细胞死亡，从而给医院和患者及其家庭带来重大损失，因此，正确估计医院各种设备和日常生活、照明的用电量，科学合理地设计医院的供配电路线与方案，对于确保医院日常工作的正常运转和防止因线路故障、超载停电带来的经济损失有着非常重要的意义。本组根据供配电设计原则和要求对此问题进行初步的分析。 1 供配电设计的具体要求 1 1 电压等级根据国家主管部门的有关规定，用户用电设备安装容量在250 k W或需要变压器容量在160 kVA以上的，应考虑以高压方式供电。在城市中各类民用建筑工程的电气设备用电的变电所，多数以10 kV中压变配电所为主。该工程因其占地面积大，电力负荷需要量大，输电距离较远，若采用市电0 4 kV低压直接供电，无论从输送距离或输送功率上都不能满足要求，因此必须采用10 kV电源经小区内变配电站降压后供给各用电设备。医院科室和病房的供电压等级不应低于此标准。 1 2 负荷性质医院尤其是一些大型综合性医院，其门诊、内科、外科和医技科室一般分散形成高层建筑和多层建筑。按负荷分类为建筑物内所有消防用电负荷(包括消防电梯、消火栓泵、喷淋泵、送风机、排烟机、消防控制室电源、防火卷帘门电源、应急照明电源等)为一级负荷；其余负荷为三级负荷。 1 3 对供电系统的要求对一、二级负荷要求两个独立电源供电，其中消防用电负荷为一级负荷中特别重要的负荷，要求双电源、双回路供电，末级配电箱自动切换。 2 医院变配电站位置及容量 根据变配电站深入负荷中心的原则，为便于医院维护、管理、调度和节约电能，考虑各区建筑用电性质，0 4 kV线路的配电半径、管理方式、商业区的特点及负荷计算结果等条件，可在医院内各主楼建筑设置地下变配电站。 3 医院应急发电时柴油发电机的选择 如果市内正常供电突然停止，医院必须在不到10分钟的时间内立即启动应急发电供电系统。按照这一要求，应急柴油发电机房宜靠近大容量的应急负荷或与变电所的供压
医院供配电系统设计案例 医疗系统的不断发展，和医院数量的增加存在必然联系。医院在建造设计时会使用到非常多的电气设备，因此电气设备设计安全关系到医院的整体安全。为了保证医院的良好运作，电气设计必须尽可能的得到优化，这样才能为人们提供安全的就医场所。 现和大家一起探讨医院供电系统及配电系统、照明设计等电气设计的一点优化建议。 一、供电系统的优化 供电方案 两路独立10kV电源+自备柴油发电机组+蓄电池组 对急诊抢救室，大型生化仪器，手术室等要求中断供
电时间不大于0．5s的场所，应采用蓄电池组供电。蓄电池供电时间满足规范要求的15min即可，15min后可由柴油发电机供电。柴油发电机作为第三路电源为一级负荷及一级负荷中的特别重要负荷供电。两路独立10kV电源平时各带一半负荷，其中当一路电源或变压器发生故障时，另一路电源能承担全部一级负荷中的特别重要负荷及一二级负荷。 10kV电源+自备柴油发电机组+蓄电池组 当某些地区取得两路10kV电源确有困难时，可采用此方案。柴油发电机容量应满足一二级负荷的容量要求。当医院地处乡镇或偏远地区时可采用此方案。 二、低压接地系统的选择 因为TN－C系统正常工作时，一般情况下PEN线上有不平衡电流流过，使医疗电气设备外壳产生对地电压，同时也为了避免给医疗电气设备带来电磁干扰，所以医疗建筑
严禁采用TN－C系统。 目前医疗建筑内常用TN－S系统，局部区域采用IT系统。除手术台驱动机构，X射线设备，额定容量超过5kVA的大型设备以及非生命支持系统的电气设备外，2类医疗场所及其他位于“患者区域”范围内的电气装置及供电回路，均应采用局部IT系统。 因IT系统发生第一次接地故障时，保护接地电阻上产生的对地故障电压很低，不致引发电击事故，不需也不会切断电源而使供电中断，因此供电可靠性较高。但IT系统造价高于TN－S系统，且其故障防护和维护管理较复杂，所以现有条件下，不建议扩大IT系统的使用范围。 三、配电系统的优化 医院的用电负荷包含照明系统，空调系统，医疗动力系统等多种，根据不同电气设备用电负荷的特性采取不同的配电方式。因此，医院进行配电系统设计时根据设备的需要进行分项计量和分科室计量以及供电方式的选择。
医院手术部电气的设计方案 【摘要】医院手术室的电气设计要求将电气设备的功能性和安全性高度融合。针对手术室的负荷等级、配电系统、灯具设置、等电位联结等方面提出相应的电气设计方案。 【关键词】手术室配电负荷等级配电系统电位联结 一、手术部供电设计 手术部是医院中供配电要求最高的场所之一。电动手术床根据 gb50052-95《供配电系统设计规范》第 2.0.1 条有关负荷分级的要求，重要的或施行大型或复杂手术的手术室为一级负荷中特别重要负荷。与国际电工委员会（iec）的有关标准接轨，《综合医院设计规范》新编在这个方面更加明确而具体，规定手术室属于 2 类场所，即“需要与患者体内（心脏或接近心脏部位）接触以及电源中断危及患者生命的电气装置工作场所”，故障情况下断电自动恢复的时间应不大于 0.5 秒即停电时间 t≤0.5s，实际工程中一般采用 ups 设备来满足此要求。综合医院一般都配置手术部，数量从几间至几十间手术室不等，而且发展的趋势越来越大，如笔者最近设计的某外科大楼工程手术室已达 48 间的规模。再综合考虑医院中大量存在其它重要负荷如急诊处置、抢救、危重监护病房、dsa、血液透析、产房及消防报警和灭火设备等，一般均设置自备柴油发电机作为医院应急电源以满足规范要求。所以医院工程的较常用的供电设计为：双路市电（一般采用 10kv
电源）满足正常供电要求，再以柴油发电机组满足应急供电要求，手术室、icu、ccu、产房及婴儿病房等一级负荷中特别重要负荷设置 ups 装置电源以满足 t≤0.5s 的要求。由于发电机能在 t ≤15s 内自动启动，所以 ups 电源的蓄电池标准配置为 15min 或 10min 即可以满足要求。门诊手术室或要求比较低的简单手术室也可以不设置 ups，但这时一般采用配置应急蓄电池的手术无影灯，能够在故障停电情况下确保施行简单手术。从 ups 设备的配置方式角度，手术部的电气设计一般有两种方式：分布式和集中式，分布式适用于中小型手术部，是比较常用的方式，即每个手术室均配置一个 ups 及相应配电装置。单个 ups 的容量较小但全部加起来总容量高，工程上常用的配置是 10kva/间。设计应注意配电小间面向清洁走廊，这样正常工作或维护和检修时减少对洁净区的影响。 这个设计的特点是： 1. 供电可靠性较高、ups 发生故障的情况下影响面小，但维护工作量大，对手术部影响大。一般 ups 使用几年后的维护工作量逐渐增大，需要进入手术部维护或检修，对手术部门的正常工作会产生影响，尤其是 ups 设备的电池组是薄弱环节，性能不稳定，使用寿命短，给管理部门带来大量维护更换等工作； 2. 配电小间因放置 ups 设备需要较大面积，占用了手术室的有效面积，而且 ups 发热大增加了空调及通风需求。要很好地解决多点分散的 ups 通风及降温问题在工程上是困难的。

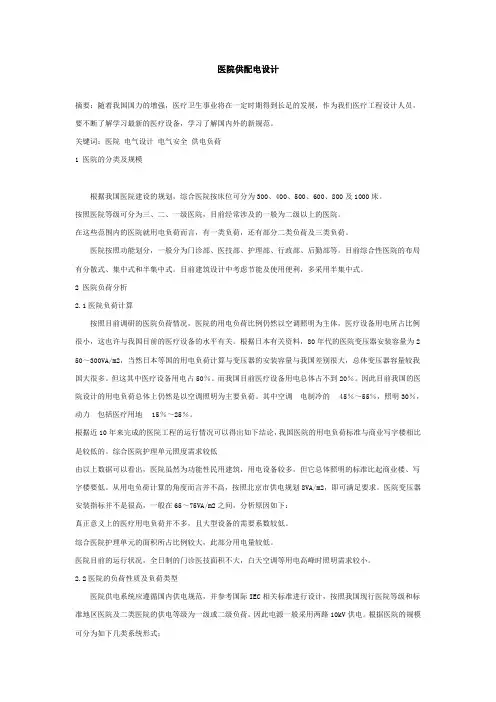

医院供配电设计 摘要：随着我国国力的增强，医疗卫生事业将在一定时期得到长足的发展，作为我们医疗工程设计人员，要不断了解学习最新的医疗设备，学习了解国内外的新规范。 关键词：医院电气设计电气安全供电负荷 1 医院的分类及规模 根据我国医院建设的规划，综合医院按床位可分为300、400、500、600、800及1000床。 按照医院等级可分为三、二、一级医院，目前经常涉及的一般为二级以上的医院。 在这些范围内的医院就用电负荷而言，有一类负荷，还有部分二类负荷及三类负荷。 医院按照功能划分，一般分为门诊部、医技部、护理部、行政部、后勤部等。目前综合性医院的布局有分散式、集中式和半集中式。目前建筑设计中考虑节能及使用便利，多采用半集中式。 2 医院负荷分析 2.1医院负荷计算 按照目前调研的医院负荷情况，医院的用电负荷比例仍然以空调照明为主体，医疗设备用电所占比例很小，这也许与我国目前的医疗设备的水平有关。根据日本有关资料，80年代的医院变压器安装容量为2 50～300VA/m2，当然日本等国的用电负荷计算与变压器的安装容量与我国差别很大，总体变压器容量较我国大很多。但这其中医疗设备用电占50％。而我国目前医疗设备用电总体占不到20％。因此目前我国的医院设计的用电负荷总体上仍然是以空调照明为主要负荷。其中空调 电制冷的 45％～55％，照明30％，动力 包括医疗用地 15％～25％。 根据近10年来完成的医院工程的运行情况可以得出如下结论，我国医院的用电负荷标准与商业写字楼相比是较低的。综合医院护理单元照度需求较低 由以上数据可以看出，医院虽然为功能性民用建筑，用电设备较多，但它总体照明的标准比起商业楼、写字楼要低。从用电负荷计算的角度而言并不高，按照北京市供电规划8VA/m2，即可满足要求。医院变压器安装指标并不是很高，一般在65～75VA/m2之间，分析原因如下： 真正意义上的医疗用电负荷并不多，且大型设备的需要系数较低。 综合医院护理单元的面积所占比例较大，此部分用电量较低。 医院目前的运行状况，全日制的门诊医技面积不大，白天空调等用电高峰时照明需求较小。 2.2医院的负荷性质及负荷类型 医院供电系统应遵循国内供电规范，并参考国际IEC相关标准进行设计，按照我国现行医院等级和标准地区医院及二类医院的供电等级为一级或二级负荷。因此电源一般采用两路10kV供电。根据医院的规模可分为如下几类系统形式；
8 电气 8.1 一般规定 8.1.1 医院的医疗场所应分为： 0类医疗场所：不使用医疗电气设备的接触部件的医疗场所。 1类医疗场所：医疗电气设备的接触部件需要与患者体表、体内（除2类医疗场所所述部位以外）接触的医疗场所。 2类医疗场所：医疗电气设备的接触部件需要与患者体内（主要指心脏或接近心脏部位）接触以及电源中断危及患者生命的医疗场所。 8.1.2 医疗用房所对应医疗场所的分类见表8.1.2。
8.1.3 医疗用房内禁止采用TN-C接地系统。 8.2 电源 8.2.1 应根据医疗场所的分类进行供配电系统设计。 8.2.2 医疗场所配电系统的设计，应便于电源从主电网自动切换到应急电源系统。 8.2.3 需要采用净化电源设备的科室，宜采用单元净化系统，满足工艺及设备条件。 8.2.4 放射科大型医疗设备的电源，应由变电所单独供电。 8.2.5 放射科、核医学科、功能检查科、检验科等部门的医疗设备电源，应分别设置切断电源的隔离电器。 8.2.6 大型医疗设备的电源系统，应满足设备对电源压降的要求。 8.3 安全保护 8.3.1 1类和2类医疗场所的使用SELV和PELV时，设备额定电压不应超过交流25V或者直流60V，并应采取绝缘保护。 8.3.2 1类和2类医疗场所必须设防止间接触电的断电保护，并符合下列要求： 1IT、TN、TT系统，接触电压Ｕ不应超过25V。 2TN系统最大分断时间230V为0.2s，400V为0.05s。 3IT系统中性点不配出，最大分断时间230V为0.2s。 8.3.3 TN系统在2类医疗场所区域内采用额定剩余电流不超过30mＡ的，RCD仅用在以下回路中： 1手术台供电回路。 2X射线装置回路。 3额定容量超过５kVA的大型设备的回路。 4非生命支持系统的电气设备回路。 8.3.4 TT系统在1类医疗场所和2类医疗场所采用8.3.3条TN系统的要求，而且必须采用RCD。
医院手术部强电设计技术总结 一、手术室电气设计对甲方的要求 1、甲方提供招标文件； 2、甲方提供的平面图纸要包含以下信息： a\强电和弱电井要给出具体的位置，方便设计者做出最佳施工设计方案； 3、各辅房要给出明确的使用目的，需要什么特殊要求，应详细说明； 4、明确说明本医院有没有柴油发电机组或其他应急电源； 5、甲方预留供手术部足够的用电负荷和提供可靠的双电源； 6、提供各大型设备的用电容量； 7、有条件的情况下，空调设备间应提供单独的用电房用来保证用电的安全； 8、因甲方原因，需要对已确认的图纸进行修改时，应提供书面材料，详细说明修改内容和原因，并由项目负责人签字确认； 二、手术部的负荷等级 建筑物名称用电设备（或场所）名称负荷等级 二级以上医院重要手术室、重症监护室的涉及患者生命安全的设备（如呼吸机等）及照明用电一级负荷中特别重要负荷 诊所部、监护病房、手术部、分娩室、婴儿室、血液病房的净化室、血液透析室、病理切片分析、核磁共振、介入治疗用CT机及X光机扫描室、血库、高压氧仓、加速器机房、治疗室及配血室的电力照明用电、培养箱、冰箱、恒温箱用电、走道照明用电、百级手术室空调系统、重症呼吸道感染区的通风系统用电，其他必须持续供电的精密医疗设备一级负荷 除上栏所述之外的其他手术室空调系统用电、电子显微镜、一般诊所用CT及X光机用电，客梯用电、高级病房、肢体伤残康复病房的照明用电二级负荷不属于一级和二级负荷的其他负荷三级负荷 注：消防负荷分级按照建筑所属类别考虑 三、供电系统 1、洁净手术部用电应从本建筑物配电中心专线供给。根据使用场所的要求，主要选用TN—S 系统和IT 系统两种形式；大型配电箱要有电涌保 2、洁净手术室内用电应与辅房用电分开，每个手术内干线必须单独敷设。每间普通手术室配电负荷应不小于8KVA。洁净手术室内禁止设置无线通讯设备。 3、进行心脏手术的设备，其正常泄漏电流不得大于１０μＡ；当发生一个接地故障时，其泄漏电流不得大于５０μＡ（相应地，手术室内电位差正常时＜１０ｍＶ，单一故障状态＜５０ｍＶ）（人体电阻为１ｋΩ以上），若通过病人心脏的电流一旦超过５０μＡ，可导致病人心室纤颤而死亡，被称作微电击致死，为此需严格限制其第一次故障电流。其主要措施是：
安全管理编号：LX-FS-A88442 医院电气设计的安全性 In the daily work environment, plan the important work to be done in the future, and require the personnel to jointly abide by the corresponding procedures and code of conduct, so that the overall behavior or activity reaches the specified standard 编写：_________________________ 审批：_________________________ 时间：________年_____月_____日 A4打印/ 新修订/ 完整/ 内容可编辑
医院电气设计的安全性 使用说明：本安全管理资料适用于日常工作环境中对安全相关工作进行具有统筹性，导向性的规划，并要求相关人员共同遵守对应的办事规程与行动准则，使整体行为或活动达到或超越规定的标准。资料内容可按真实状况进行条款调整，套用时请仔细阅读。 医院是一个为病人服务的机构，医院电气设计由于功能与其他建筑不同而显示其特殊性，针对病人这样一个特殊人群，电气设计中的安全性显得尤为重要。 一、对供配电安全可靠性的要求 医院对电源的可靠性要求很高，手术室、急诊部监护病房、血透室、分娩室、婴儿室、CT扫描、配血室等一旦断电对医务工作造成很大影响，甚至会造成医疗事故，危及病人的生命，所以《民用建筑电气设计规范》JGJ/T16-92（以下简称规范）中规定上述用电负荷为一级负荷，必须有二个电源同时供电，
笔者在上海某三级甲等医院的设计工作中，曾同我院几位设计医院的电气专业负责人进行沟通，结合自己的构思，产生了几个想法。负荷分级１．１医疗场所有关负荷分级及安全等级的规定 目前，与医院设计相关的规范主要有《综合医 院建筑设计规范》（ＪＧＪ４９－８８）、《医院洁净手术部建筑技术规范》（ＧＢ５０３３３－２００２）等。以ＧＢ５０３３３－２００２为例，其８．３．１中第１条规定：“洁净手术部必须保证用电可靠性，当采用双路供电源有困难时，应设置备用电源，并能在１ｍｉｎ内自动切换”。笔者把条文中的“双路供电源”理解为两路相互独立的电源。这条还是强制性条文，是必须严格执行的。但笔者认为，这条规范操作起来有一定难度，是不是所有的洁净手术用房都必须有两路供电电源，或者理解为洁净手术部只要有两路供电电源就可行了呢？在该技术规范的第３．０．１条，洁净手术部用房又分为四级，并以空气洁净度级别作为必要保障条件。表“３．０．２－１洁净手术室分级”中“适用手术提示”，从中可以看出四级用房满足四种不同使用功能的场合。不同的使用功能却用一种配电方式，不是很合理。在心脏外科手术时，如果两路供电电源都发生故障断电，手术无法继续会危及病人生命；在白血病人病房，如果两路供电电源发生故障断电，层流空调设备将无法正常工作，白血病人所赖以生存的无菌环境将无法保证，又会危及病人生命。因此针对这种设备，笔者认为应该在两路供电电源的基础上再增加一路自备应急电源。每个医院 都有很多医疗科室，每个医疗科室都会根据不同的病症利用不同的医疗器械进行不同的手术。因此，配电设计的第一步就是要确定所有设备的负荷等级，再根据负荷分级确定相应的供电方案。对目前技术规范的有关条文进行修正是必要的，据了解医院分一级、二级、三级，每级再分甲等、乙等，三级甲等为最高等级医院。笔者建议应按医疗场所分组情况和允许间断供电时间的分级情况（ＩＥＣ有相应条文），并结合医院的等级来明确医院内所有设备的负荷级别及相应的供电要求，这样就使设计单位的设计工作更加规范化。 ＩＥＣ标准中根据医院医疗场所分组情况和允许 间断供电时间的分级情况，制定了ＩＥＣ６０３６４－７－７１０：２００１标准《建筑物电气装置：特殊装置或场 所———医疗场所》，其医疗安全设施等级与类别的分配示例见下表。 其中，０类别：在此场所内不使用医疗时与人体接触的可导电器件；１类别：在此场所内上述可导电医疗器件与人体外部接触，或进入人体与人体内部接触，但不包括２类场所；２类别：在此场所内进行诸如心脏内部手术和中断供电将招致生命危险的治疗。 从上表可以看出，医疗安全设施等级的划分是以危及病人生命的程度这个因素作为分组的原则。 笔者认为，我们也可以参照这个分组情况来确定负荷等级，建议如下。 １．２笔者建议的负荷分级 医疗设备的负荷分级：０类场所的医疗设备为 摘 要 从目前医院项目设计工作的现状出发，指出了相应规范在实践操作中的局限性。结合实例提出了新的想法。 关键词 负荷分级 三级甲等医院 供电方案 ＩＴ系统矿物绝缘电缆 医院配电设计的几个想法 叶谋杰（上海建筑设计研究院有限公司 ２０００４１） 结合自 １ 负
