DATAMAX 条码打印机的使用说明
以DATAMAX DMX-I-4208 连接及耗材安装为例：
一、连接打印机
1. 关闭打印机和计算机的电源
2. 将串行/并行线缆的一端连接到计算机的串/并行口，另一端连接到打印机的串行/并行打印端口。
3. 连接好电源电缆并打开电源开关。
注意：请注意，在打印机电源开启的情况下，禁止插拔打印电缆线。
二、安装标签纸
该打印机可以安装内径为1.5或3英寸的标签纸卷，当安装1.5英寸（38毫米）的标签纸卷是，需要将3英寸（76毫米）的安装轴套拔出。安装纸卷的最大外径可以203毫米，安装标签纸的步骤如下：
1. 打开打印机右边的翻盖。
2. 旋转打印头锁定扳手（PRINTHEAD LATCH），从而升起打印头。
3. 将标签挡板（MEDIA EDGE GUIDE）滑到外侧，并旋转到水平位置。
4. 将标签套在标签轴（MEDIA HUB）上，注意纸面向上，推到最里面，将标签从导纸杆（MEDIA IDLER）的下方并通过标签检测器（MEDIA SENSOR）引出，压在打印头的下面。
5. 将标签挡板推至标签的边缘，并旋转至垂直位置。
6. 滑动标签检测器，使其检测孔处于标签纸的宽度范围之内。
7. 压下打印头并锁定。
三、安装碳带
1. 旋转打印头锁定扳手（PRINTHEAD LATCH），从而升起打印头。
2. 将色带卷插入碳带安装轴（RIBBON SUPPLY HUB），安装时应注意根据碳带碳层的朝向，保证碳层是面向标签纸的。
3. 将碳带引出，按打印机指示方向从碳带辊（RIBBON ROLLER）的下面饶过打印头，卷到碳带回收轴（RIBBON TAKE-UP HUB）上。注意不要将碳带穿过标签纸检测器的中间。
打印机的基本操作：

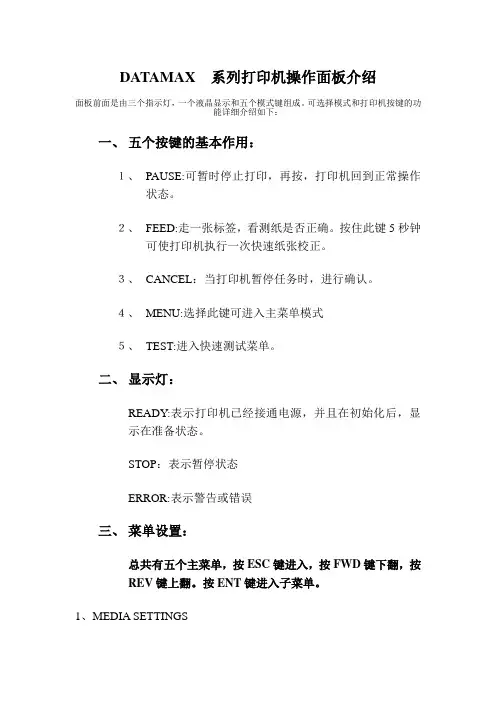

该面板为DATAMAX DMX-I-4208的打印机操作面板。打印机的各种设置的更改皆通过上述面板的按键操作
完成。在菜单模式下，各按键的功能为：
l “PAUSE”—“REV↓”，向前翻页。
l “FEED”—“FWD↑”，向后翻页。
l “CANCEL”—“ENT”确认或进入该菜单。
l “MENU”—“ESC”退回上级菜单
开机，在机器完成启动后，在LCD的面板上显示“READY”，表明该机器已经进入打印准备状态。在这个时候，假如你是首次使用该规格的标签纸的话，持续按下FEED键4秒，打印机将走出2-3张标签，并显示“READY”的状态，表明已矫正打印的初始位置，可打印；在同规格标签的更换中，不需进行如上操作，只需在安装标签后按FEED键，其会自动认纸。
如需进行各种调整，如打印模式，耗材的打印选择等，需在待机情况下，按MENU键进入调整菜单模式。注意，在菜单最后一级的设置项前用“*”表示的为当前值，如“* GAP”，表示当前是采用“缝（间隙）”来检测标签。该机器有如下主菜单：
l MEDIA SETTINGS
l PRINT CONTROL
l PRINT OPTIONS
l SYSTEM SETTINGS
l COMMUNACATIONS
l DIAGNOSTICS
以下简单介绍一些使用机器自有菜单进行打印机的设置操作：
l MEDIA SETTINGS（标签设置）
从“READY”的状态下，按“MENU”键进入菜单模式。LCD显示“MEDIA SETTINGS”，该菜单有以下的子菜单：1. MEDIA TYPE（标签纸类型）
ü DIRECT THERMAL（热敏方式），使用热敏方式打印（使用热敏纸）
ü THERMAL TRANSFER（热转印方式），使用热转印方式打印（使用碳带和标签纸）
2. SENSOR TYPE（标签检测方式）
ü GAP（缝），也称透射式，用于检测经过分切的标签纸，利用标签之间的切缝（底纸）透光性强的特点来探测每一张标签。
ü CONTINUOUS（连续纸），用于连续纸，通过设置标签的度来控制每张标签。
ü REFLECTIVE（反射纸），打印机通过识别标签背面的标记（通常是黑标）来检测每张标签。
其他略。
l PRINT CONTROL（打印控制），进入菜单模式后，通过持续按“PAUSE/REV↓”或按“FEED/FWD↑”来实现。该菜单有以下子菜单：
1. HEAT（打印温度值），控制打印头的通电时间，从而改变打印温度。这个值与通常的标签打印软件中的温度设置是一致的。如需要加深打印的深度，可通过加大HEAT的值来实现，但新机器不推荐将温度值设定过高。（*10，范围在0~30）
2. PRINT SPEED（打印速度），控制打印时的速度。通常速度初始的设置是打印机的最快速度。
3. ROW OFFSET（行的起始位置），设置纵向的打印的起始位置。
4. COLUMN OFFSET（列的起始位置），设置横向的打印起始位置。
5. PRESENT DISTANCE（停止位置），指定每张标签的停止位置超过标签起始位置的值，在打印时，标签会退到启始位置进行打印，在成批打印时，如果没有使用出纸检测功能，或停止位置设置为0，则打印时标签不会回退。
注意：
1. 在标签打印时发生打印位置的偏移，可以通过设置3和4的值来进行调整，由于在实际操作中没有一个标准进行相关的衡量，所以用户视实际情况增件相应的值大小。设置的前提，所设计的标签内容是符合要求的。
2. 打印时深浅等质量问题，一般可以通过降低打印速度，或提高打印温度（不建议新机使用超过25）的方法解决，或是两者配合使用。
