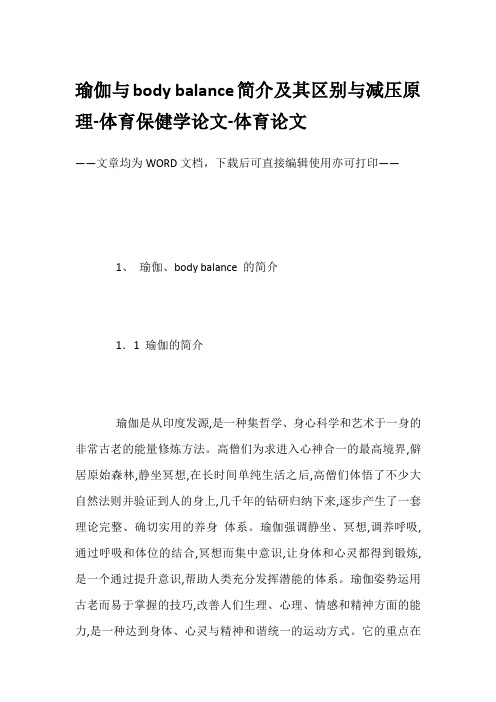

1 瑜伽、body balance的简介
1.1瑜伽的简介
瑜伽是从印度发源，是一种集哲学、身心科学和艺术于一身的非常古老的能量修炼方法。高僧们为求进入心神合一的最高境界，僻居原始森林，静坐冥想，在长时间单纯生活之后，高僧们体悟了不少大自然法则并验证到人的身上，几千年的钻研归纳下来，逐步产生了一套理论完整、确切实用的养身健身体系［２］。瑜伽强调静坐、冥想，调养呼吸，通过呼吸和体位的结合，冥想而集中意识，让身体和心灵都得到锻炼，是一个通过提升意识，帮助人类充分发挥潜能的体系。瑜伽姿势运用古老而易于掌握的技巧，改善人们生理、心理、情感和精神方面的能力，是一种达到身体、心灵与精神和谐统一的运动方式［３］。它的重点在于达到某个姿势，然后运用你的力量、平衡、韧度来维持某个姿势，以达到完美的姿态，是一种静态的身体舒展。
1.2body balance的简介
莱美是ＬＥＳＭＩＬＬＳ国际公司于１９６８年在奥克兰市建成了ＬＥＳＭＩＬＬＳ健身世界，并形成以健身运动项目为主，集教练培训、集体健身管理、市场推广于一体的世界领先的健身体系［４］。莱美运动项目可以改善或增强锻炼者力量、耐力、有氧运动能力、身体的协调性、柔韧性、敏捷性，并使锻炼者拥有健康的身心。具有有效、简单、有趣、安全和季度更新的特点。
ｂｏｄｙｂａｌａｎｃｅ就是莱美课程中的一种，中文称为有氧平衡，又被人称“身心灵平衡”，其中“身平衡”是指通过锻炼身体肌肉，特别是腰、腹、臀等核心部位的关节和肌肉，以达到雕塑肌肉线条，调整身体的平衡能力，提升运动技巧的目的。“心平衡”则是通过调整呼吸或拉伸身体放松的过程调节心理疲劳、放松肌肉、减缓压力。它的关注点在于伸展的力量，每一个动作都是经由手指或脚趾向各个方向延展与转动来完成的。
2 瑜伽与body balance 的区别
瑜伽与ｂｏｄｙｂａｌａｎｃｅ最大的不同点在于，瑜伽是静态的，而ｂｏｄｙｂａｌａｎｃｅ是综合性的。瑜伽在练习中大多动作是静止保持的，在这个过程当中通过呼吸调节和意识的集中来加强体位法的效果，呼吸尽可能深长。而ｂｏｄｙ ｂａｌａｎｃｅ课程分为太极热身、瑜伽部分、普拉提部分、放松和冥想四个部分，各个部分都有不同的特点，总体需要完成一些动作，每次呼吸一次动作。
在音乐的选择上，瑜伽和ｂｏｄｙｂａｌａｎｃｅ也有所不同，ｂｏｄｙｂａｌａｎｃｅ的音乐精心挑选的，带有一点节奏，让人能够跟随音乐做出动作。而瑜伽的音乐一般是一些轻音乐、自然音乐之类的，比如海浪声、大自然的鸟语花香等等。
瑜伽最重要的部分是冥想，瑜伽冥想强调的是调息、调心，讲究的是身心平衡。而且长期的练习瑜伽确实影响人的心态性格，使人们的性格更加理性，心态更加平和。瑜伽的特点之一就是改变心态。而ｂｏｄｙｂａｌａｎｃｅ的重要部分是运动、舒展。长期练习能改善身体内部的功能，并调整外部形态，有很强的瘦身健美效果。
瑜伽不仅强调课程，还有重要的一点是要持戒，也就是控制饮食、坚持锻炼、调整生活习惯等，当然为了保证健身达到效果，都需要进行一定的改变，但是由于瑜伽是高僧通过苦行感悟出来的，对持戒的要求更是融合到了整个瑜伽健身体系中。
在课程强调方面，由于莱美课程的特点，ｂｏｄｙｂａｌａｎｃｅ课程不像瑜伽课程一样具有很强的随意性，它的课程都是预制的，经过专业人员编排、验证，整节课程具有很强的连贯性。
3 瑜伽、body balance减压原理
3.1瑜伽减压原理
瑜伽是一种相对静态的健身项目，而冥想是它的重要部分，如果人体上期处于高焦虑状态或恐惧情境的作用下，人体中皮质醇分泌量会上升，促进身体抗压力或焦虑反应的功能，缓冲压力刺激带来的生理、心理反应，以影响人体心态平和，而在冥想过程中，学员的外部环境、自身精神都处于一种相对安静的状态，由于外界环境聒噪所造成的人的过度思虑会逐步平息，人们思维将逐步转变为身体的平稳状态，从而带来更加清晰的思绪及更加平静的内心世界。此时，思维不会关注平时在乎的欲望和执念，相当于清理掉了潜意识中过量的垃圾信息，从而畅通了身体内部循环，清除了消极的、负面的情绪，从而达到心理减压的目的。
除了在精神方面的调息，呼吸、生理也是瑜伽注重的方面，呼吸与支配情绪的自主神经有密切关系，呼吸平常由自主神经所支配。而深呼吸有稳定情绪的作用，进而消除紧张与压力。在瑜伽训练过程中讲究鼻式呼吸，要尽可能缓慢均匀的深呼吸，促使练习者安定心情。在肌肉训练上，瑜伽训练是一种渐进式的肌肉放松训练，这种训练方式是通过如同自我暗示的操作方法来达到放松个体的神经与肌肉的目的，总之，瑜伽具有平静神经、减轻压力、消除紧张心理，达到心理安定、情绪稳定的功效。
最后，瑜伽属于群体性的活动，所有学员都一起进行学习，相互帮助、相互成长，一起享受瑜伽运动带来的乐趣，瑜伽运动没有年龄、性别等的限制，任何人都可以参加到瑜伽项目的学习中，每个人都享有平等的权利。
3.2 body balance减压原理
ｂｏｄｙｂａｌａｎｃｅ吸纳了瑜伽的部分内容，在这里关于其减压的理论依据中与瑜伽部分重复的不再赘述，着重讲一下该课程构成以及各个部分达到的减压效果。
ｂｏｄｙｂａｌａｎｃｅ作为世界上第一个预先编排动作的身心结合训练项目，参加者完全没有年龄、性别和身体状况的限制，被认为是达到更高生活质量的一种非常好的锻炼方法。在韵律感十足的音乐中集体健身训练，将身体的各个主要肌肉群伸展、拉伸。每节课都
ｂｏｄｙｂａｌａｎｃｅ降压原理分析
张荟
(湖北大学体育学院湖北武汉430062)
摘要：在运动过程中，大脑会释放出一种名为内啡肽的神经化学物质，让人产生欣快感，减轻大脑负担［１］。随着当今社会生活节奏越来越快，人们工作、生活中的压力也就越来越大，而进行健身运动就成为一种很好的降压方法。瑜伽课程因为在起到塑造形体的作用的同时，还
能让人心情放松、头脑镇静，起到一定的降压作用，做为最常见的减压课程而受到大众欢迎。而ｂｏｄｙ ｂａｌａｎｃｅ课程作为一个新兴的减压课程，
随着莱美课程从众多健身项目中脱颖而出，作为都市人的减压良方受到大众的追捧。本文主要介绍了ｂｏｄｙ ｂａｌａｎｃｅ课程与瑜伽课程减压原
理的对比与分析。
关键词：莱美 ｂｏｄｙ ｂａｌａｎｃｅ 瑜伽 降压
中图分类号：Ｇ８０文献标识码：Ａ 文章编号：２０９５－２８１３（２０１４）０３（ｃ）－００１０－０２
(下转12页)
以充分借鉴其他领域的研究。如在加速度传感器方面，在很大程度上缩小了它的体积和质量，可以拥有特别高的精度，那么将其应用于篮球运动中，就可以对篮球鞋的速度、加速度以及角速度等进行实时监控，然后对篮球鞋各个部位的受力情况进行科学的推算和分析，让学生们充分了解脚蹬地的初速度。但是目前还没有充分研究篮球鞋的运动情况。如果通过人们的研究，可以实现这些想法，就可以让学生们采取一系列的防护措施，避免脚部受伤问题的出现，更好地服务于篮球运动教学，促使学生更好的学习，掌握篮球运动技能。
要紧密结合力学理论研究方法和实验研究方法：在利用运动生物力学来研究篮球运动时，可以有机的结合力学理论研究方法和实验研究方法，这样可以更加全面的对篮球运动规律进行认识和把握，从不同层次和角度来进行，这样可以促使运动生物力学更好的服务于篮球运动，这也是未来一段时期内在篮球运动中应用运动生物力学的发展方向。采用力学理论研究方法，需要将以往的实践经验充分结合起来，从而在实际应用中，更好的发挥它的指导作用。要紧密结合实验测试方法和力学理论方法，力学理论方法将运动普遍规律提了出来，这样可以有效的指导运动实践；而通过实验测试方法，则可以将理论研究有机的与实践结合起来，更好的服务于实际的篮球运动。总之，要想促进运动生物力学更好的应用于篮球运动教学中，就需要有机的结合实验方法和力学理论，促使其共同发展。
3 结语
通过上文的叙述分析我们可以得知，篮球运动如今受到了越来越多人的喜爱，但是因为篮球运动中某些动作的复杂性，一些先天条件不是太好的人就无法有效完成，在篮球运动中，很容易发生受伤情况。针对这种问题，就可以在篮球运动教学中充分应用运动生物力学，来研究学生的肌肉和骨骼力学特性，结合理论研究和实验方法，更好的指导篮球运动教学。另外，还需要开发相关的篮球专项测试仪器，来全方位的让学生理解篮球运动，采取一系列的防护措施，避免受伤。本文简要分析了运动生物力学在篮球运动教学中的运用，希望可以提供一些有价值的参考意见。
参考文献
［１］黄志涛．论运动生物力学在排球鞋设计中的应用［Ｊ］．科教文汇，２００９，２（４）：１２３－１２５．
［２］刘源龙．论运动生物力学的教材结构及教师知识结构［Ｊ］．内蒙古师范大学学报，１９８８，２（３）：４３－３５．
［３］沈鹤翔．论运动技能形成过程中不同阶段的心理特点与教学［Ｊ］．苏州科技学院学报，１９８８，２（１）：９８－９９．
［４］叶永延．论运动生物力学在体育教育专业教学计划中的地位［Ｊ］．南京体育学院学报，１９９７，２（１）：４３－４６．
［５］谢城．论运动生物力学在排球函授教学中的运用［Ｊ］．湖北大学成人教育学院学报，２００１，２（６）：３２－３５．
［６］王向东，刘学贞．运动生物力学方法学研究现状及发展趋势［Ｊ］．中国体育科技，２００３，２（２）：１４－１６．
［７］析鼎亮．我国运动生物力学研究现状［Ｊ］．上海体育科研，２００３，２（１）：４３－４７．
可以分为以下四个部分。
首先是太极热身部分，这一部分包含中国武术的精华，结合太极动静相容的特点，以简单的动作运动全身，让学员身心集中，体验到太极动静结合、刚柔相济的奇妙组合，起到很好的热身效果，经过这一部分的热身，使身体达到一个动中有静的状态，使身体能够适应接下来的运动要求。
其次是瑜伽部分，在这一部分将传统瑜伽部分的精华部分完全提炼，使学员深入体会冥想、呼吸，对身体做出充分的拉伸，逐步放松内心的想法，以达到减压的目的。
然后是普拉提部分，这一部分充分练习人体的核心部位，强化控制躯干的力量，简单重复的动作可以不断强化腰背等部位的肌肉、关节，以达到健身、塑身、减压。
最后就是为了充分舒缓的放松和冥想，在最后１０ｍｉｎ内，放松肌肉的张力，使放飞的心灵慢慢恢复，从而进一步巩固前面身体锻炼，完成整个过程。
通过一整堂课（大约５５ｍｉｎ）的体验，整个过程流畅而自然，松紧有度，张弛有序，灯光、音乐都是精心编排的，氛围营造的非常好；动作平和不激烈，看似难度小，可是学习强度却很大，一堂课完整上下来对体力、耐力的要求都比较高，不是很简单就能将所有动作尽可能做到位。在尽力完成这样一堂课以后，早已忘掉了生活的压力，心情会得到极大的放松。
4 结论与建议
瑜伽是一种古老的、神秘的、带有东方色彩的健身项目，它偏向于静坐、冥想，讲究放空自己的心灵以追求一种完美的动作，在舒缓的音乐中减慢自己的呼吸状态，以达到超然物外的状态。瑜伽减压主要是从内由外，主要是放空心灵，达到心灵上的减压，然后舒展到身体上。
ｂｏｄｙｂａｌａｎｃｅ是一种西方的、预制性的课程，它偏向于平衡、伸展，讲究跟随音乐，由手脚牵引身体完成一系列的动作，在具有节奏的音乐中，完成一整堂课就像经历一个完整的故事一样，张弛有度，节奏紧凑，ｂｏｄｙｂａｌａｎｃｅ减压相对于瑜伽，更像是由身体上的减压带动到心灵上。
瑜伽通过优化心神、控制饮食、调整生活习惯等方面逐步改变自身的心理、精神状态、生理状态等，使身体保持健康。ｂｏｄｙｂａｌａｎｃｅ通过运动、伸展，在缓解压力的同时，改善身体内部、外部的状态，使身体达到一个更加完整的状态。瑜伽和ｂｏｄｙｂａｌａｎｃｅ都是很好的减压课程，虽然他们之间存在减压原理上的不同，但是这不影响它们都是都市人减压的好选择，虽然目前还不知道他们两者哪一种减压效果更好，但是这两种风格各异的健身大餐都会愈来愈流行，受到更多人的追捧。
参考文献
［１］从安多芬到快乐快感以及运动上瘾［ＥＢ／ＯＬ］．ｈｔｔｐ：／／ｗｗｗ．ｄｏｃｉｎ．ｃｏｍ／ｐ－２６０９４５９６８．ｈｔｍｌ．
［２］丽霖，李伟．偷得浮生半日闲——瑜伽减压三式［Ｊ］．半岛新生活，２００７（５）．
［３］王婵．浅谈快乐运动——瑜伽［Ｊ］．科技信息，２０１１（１２）．
［４］陈金鳌．莱美（ＬＥＳ ＭＩＬＬＳ）集体健身课系特征研究［Ｊ］．山东体育科技，２０１２（１）．
(上接10页)
电容降压原理 最近见到几张用电容降压做电源的电路图，随即对这种结构简单，成本低廉，占用空间小的电路产生了兴趣。上网查了查资料，发现这算是一个比较古老的技术，但是如此运用电容，确实是很巧妙。网上关于这方面的交流也不少，但是大多是转载的，主要有两个版本，出处已经无从考证，但是很少有较为严谨的计算。笔者查阅了一些资料，在此对其原理和参数的计算作一些总结， 基本原理： 电容降压主要是用在直流稳压电源电路里。直流稳压电源电路的大致结构是： 市电——变压（降压）——整流——滤波——稳压——直流输出 第一个环节，也就是变压，主要是降压，一般使用变压器来完成。但是变压器体积较大，成本也较高，如果电路简单，例如声光控制开关，那么加一个变压器就显得大材小用。这个时候用一个电容，就可以解决降压的问题，简化电路，节约成本。基本电路如图1： 图1半波整流 市电经过C1降压后到D2，D2完成半波整流，C2对整流后的脉动直流滤波，D3稳压，输出稳定的直流电压给负载。R1是电源关闭后C1的电荷泄放电阻。D1是为了在市电的负半周给C1提供充放电通路。因为要保证C1在整个交流电周期内都是工作的。
如果将C1后面的电路都看作负载的话，那么相当于C1和一个电阻串联在市电通路里，电容和电阻在交流下都是有阻抗的，串联分压，自然负载上的电压就小了。这样理解也对。但是更准确的理解应该是：C1起到了限流的作用，它决定了电路中的最大电流，当负载一定的情况下，C1也就决定了负载上可以得到的电压，最终起到了降压的作用。 例如：图1中如果负载短路，220V 交流电全部加在C1上，电路中的电流等于C1的充放电电流。 /*69 1C U I U Z U jwC mA jwC ====。 这个电流也就是电路中的最大电流。这里取得都是有效值。 当加上负载后，如果输出直流电压比较低（稳压管决定），则可以近似认为全部电压都加在电容上。由于是半波整流，所以电容C1后面的电路只能得到C1半个周期的充放电电流，也就是有效值的一半，大约34.5mA 左右。由于负载上有电压，所以实际电流要小一点，大约30mA 。当负载需要的电流不超过30mA 时，电路就可以正常工作，电容也就起到了类似变压器的作用——降压。 对于桥式整流，C1后面的电路能得到C1整个周期的充放电电流，大约60mA 。 图2 全波整流
电感式升压电路 一、DC/DC 升压原理 升压式DC/DC变换器主要用于输出电流较小的场合，只要采用1~2节电池便可获得3~12V工作电压，工作电流可达几十毫安至几百毫安，其转换效率可达70%-80%。 升压式DC/DC变换器的基本工作原理如图所示。电路中的VT为开关管，当脉冲振荡器对双稳态电路臵位(即Q端为1)时，VT导通，电感VT中流过电流并储存能量，直到电感电流在RS上的压降等于比较器设定的闽值电压时，双稳态电路复位，即Q端为0。此时VT截止，电感LT中储存的能量通过一极管VD1供给负载，同时对C进行充电。当负载电压要跌落时，电容C放电，这时输出端可获得高于输大端的稳定电压。输出的电压由分压器R1和 R2分压后输入误差放大器，并与基准电压一起去控制脉冲宽度，由此而获得所需要的电压，即V0=VR*(R1/R2+1) 式中:VR——基准电压。 降压式DC/DC变换器的输出电流较大，多为数百毫安至几安，因此适用于输出电流较大的场合。降压式DC/DC变换器基本工作原理电路如图所示。VT1为开关管，当VT1导通时，输入电压Vi通过电感L1向负载RL供电，与此同时也向电容C2充电。 在这个过程中，电容C2及电感L1中储存能量。当VT1截止时，由储存在电感L1中的能量继续向 RL供电，当输出电压要下降时，电容C2中的能量也向RL放电，维持输出电压不变。二极管VD1为续流二极管，以便构成电路回路。输出的电压Vo经R1和 R2组成的分压器分压，把输出电压的信号反馈至控制电路，由控制电路来控制开关管的导通及截止时间，使输出电压保持不变。 DC/DC升压稳压器原理 DC/DC升压有三种基本工作方式： 一种是电感电流处于连续工作模式，即电感上电流一直有电流； 一种是电感电流处于断续工作模式，即在开关截止末期电感上电流发生断流； 还有一种是电感电流处于临界连续模式，即在开关截止期间电感电流刚好变为“0”时，开关又导通给电感储能。 下面我们将主要介绍连续工作模式及断续工作模式的工作原理。 连续工作模式 当稳压器有一定负载时，电感电流处于连续工作模式。当开关导通时，如图1所示，电感和电容进行储能，电感电流不能突变， 电流线性增加，也给电容C1进行充电。当开关截止时，如图2所示，负载电流由电感和电容提供，电感电流不能突变，继续给负载 输出电流，给负载供电。电流IL和ID的电流变化和电容电压变化如图3所示。当开关管导通时：△IL=Vin*D/L1；当开关管截止时： △IL=Vout*(1-D)/L1;根据以上两个式子得出： Vout=Vin/(1-D) （D为占空比）
A09-1042 厄贝沙坦和依那普利对高血压患者 血压昼夜节律的影响 江苏省盐城市亭湖区人民医院心内科刘成加(224001) (盐城慈航医院) 摘要目的探讨厄贝沙坦和依那普利对高血压患者血压昼夜节律的影响。方法将90例非杓型原发性高血压患者，随机分成厄贝沙坦组和依那普利组，每组各45人，厄贝沙坦组予厄贝沙坦150mg/d；依那普利组予依那普利10mg/d；疗程12个月后作动态血压检查，观察治疗前后24小时血压昼夜节律变化。结果 90例均全部完成治疗。与治疗前后比较，各组均能有效降低血压，差异无统计学意义(P>0.05)，厄贝沙坦组逆转非杓型血压为杓型有效率为62.22%，依那普利组为66.67%。两组比较差异无统计学意义(P>0.05)。结论厄贝沙坦和依那普利不但能有效地降低患者血压同时，亦能有效地逆转患者异常的血压昼夜节律。 关键词：厄贝沙坦依那普利血压昼夜节律 高血压是心脑血管疾病的重要危险因素，严重威胁着人类的生命健康。随着全球高血压患者的不断上升，高血压越来越受到人的重视，国内外许多研究发现高血压会导致靶器官的损害和心血管系统结构功能的重构，而血压昼夜节律紊乱同样可导致或加重靶器官的损害[1]。血压昼夜节律的调节过程非常复杂：(1)多种体液因素对血压昼夜节律的调节有重要作用，常见的有血管内皮系统、肾素血管紧张素醛固酮系统、儿茶酚胺的变化及精氨酸加压素等；(2)神经因素的变化有自主神经系统变化和中枢神经系统的变化。24小时动态血压监测(ABPM)可反应血压的昼夜变化规律，在评价和预测高血压病靶器官损害及判断预后的价值远大于偶测血压[2]。正常生理状态下血压改变呈现双峰一谷为杓型改变，约20%左右的原发性高血压患者24小时血压昼夜节律减弱或消失称非杓型血压。所以在降压治疗时应使非杓型变化为杓型节律，本文通过24小时动态血压监测观察厄贝沙坦和依那普利对高血压昼夜节律的影
阻容降压原理和计算公 式 公司标准化编码 [QQX96QT-XQQB89Q8-NQQJ6Q8-MQM9N]
阻容降压原理和计算公式 阻容降压原理和计算公式 这一类的电路通常用于低成本取得非隔离的小电流电源。它的输出电压通常可在几伏到三几十伏，取决于所使用的齐纳稳压管。所能提供的电流大小正比于限流电容容量。采用半波整流时，每微法电容可得到电流（平均值）为：（国际标准单位） I(AV)=*V/Zc=*220*2*Pi*f*C ?=*220*2**50*C=30000C ?=30000*==30mA f为电源频率单位HZ;C为电容容值单位F法拉;V为电源电压单位伏V;Zc=2*Pi*f*C为阻抗阻值单位欧姆. 如果采用全波整流可得到双倍的电流（平均值）为： I(AV)=*V/Zc=*220*2*Pi*f*C ?=*220*2**50*C=60000C ?=60000*==60mA 一般地，此类电路全波整流虽电流稍大，但是因为浮地，稳定性和安全性要比半波整流型更差，所以用的更少。 使用这种电路时，需要注意以下事项： 1、未和220V交流高压隔离，请注意安全，严防触电！ 2、限流电容须接于火线，耐压要足够大（大于400V），并加串防浪涌冲击兼保险电阻和并放电电阻。 3、注意齐纳管功耗，严禁齐纳管断开运行。
电容降压式电源将交流式电转换为低压直流 电容降压原理 电容降压的工作原理并不复杂。他的工作原理是利用电容在一定的交流信号频率下产生的容抗来限制最大工作电流。例如，在50Hz的工频条件下，一个1uF的电容所产生的容抗约为3180欧姆。当220V的交流电压加在电容器的两端，则流过电容的最大电流约为70mA。虽然流过电容的电流有70mA，但在电容器上并不产生功耗，应为如果电容是一个理想电容，则流过电容的电流为虚部电流，它所作的功为无功功率。根据这个特点，我们如果在一个1uF的电容器上再串联一个阻性元件，则阻性元件两端所得到的电压和它所产生的功耗完全取决于这个阻性元件的特性。例如，我们将一个110V/8W的灯泡与一个1uF的电容串联，在接到220V/50Hz的交流电压上，灯泡被点亮，发出正常的亮度而不会被烧毁。因为110V/8W的灯泡所需的电流为8W/110V=72mA，它与1uF电容所产生的限流特性相吻合。同理，我们也可以将5W/65V的灯泡与1uF电容串联接到220V/50Hz 的交流电上，灯泡同样会被点亮，而不会被烧毁。因为5W/65V的灯泡的工作电流也约为70mA。因此，电容降压实际上是利用容抗限流。而电容器实际上起到一个限制电流和动态分配电容器和负载两端电压的角色。 将交流式电转换为低压直流的常规方法是采用变压器降压后再整流滤波，当受体积和成本等因素的限制时，最简单实用的方法就是采用电容降压式电源。 一、电路原理
阻容降压原理及电路 将交流市电转换为低压直流的常规方法是采用变压器降压后再整流滤波，当受体积和成本等因素的限制时，最简单实用的方法就是采用电容降压式电源。 一、电路原理 电容降压式简易电源的基本电路如图1，C1为降压电容器，D2为半波整流二极管，D1在市电的负半周时给C1提供放电回路，D3是稳压二极管，R1为关断电源后C1的电荷泄放电阻。在实际应用时常常采用的是图2的所示的电路。当需要向负载提供较大的电流时，可采用图3所示的桥式整流电路。 整流后未经稳压的直流电压一般会高于30伏，并且会随负载电流的变化发生很大的波动，这是因为此类电源内阻很大的缘故所致，故不适合大电流供电的应用场合。 二、器件选择 1.电路设计时，应先测定负载电流的准确值，然后参考示例来选择降压电容器的容量。因为通过降压电容C1向负载提供的电流Io，实际上是流过C1的充放电电流Ic。C1容量越大，容抗Xc越小，则流经C1的充、放电电流越大。当负载电流Io小于C1的充放电电流时，多余的电流就会流过稳压管，若稳压管的最大允许电流Idmax小于Ic-Io时易造成稳压管烧毁. 2.为保证C1可靠工作，其耐压选择应大于两倍的电源电压。
3.泄放电阻R1的选择必须保证在要求的时间内泄放掉C1上的电荷。 三、设计举例 图2中，已知C1为0.33μF，交流输入为220V/50Hz，求电路能供给负载的最大电流。 C1在电路中的容抗Xc为: Xc=1 /（2 πf C）= 1/（2*3.14*50*0.33*10-6）= 9.65K 流过电容器C1的充电电流（Ic）为： Ic = U / Xc = 220 / 9.65 = 22mA。 通常降压电容C1的容量C与负载电流Io的关系可近似认为：C=14.5 I，其中C 的容量单位是μF，Io的单位是A。 电容降压式电源是一种非隔离电源，在应用上要特别注意隔离，防止触电 阻容降压原理和计算公式 这一类的电路通常用于低成本取得非隔离的小电流电源。它的输出电压通常可在几伏到三几十伏，取决于所使用的齐纳稳压管。所能提供的电流大小正比于限流电容容量。采用半波整流时，每微法电容可得到电流（平均值）为：（国际标准单位） I(AV)=0.44*V/Zc=0.44*220*2*Pi*f*C =0.44*220*2*3.14*50*C=30000C =30000*0.000001=0.03A=30mA f为电源频率单位HZ;C为电容容值单位F法拉;V为电源电压单位伏 V;Zc=2*Pi*f*C为阻抗阻值单位欧姆. 如果采用全波整流可得到双倍的电流（平均值）为： I(AV)=0.89*V/Zc=0.89*220*2*Pi*f*C =0.89*220*2*3.14*50*C=60000C =60000*0.000001=0.06A=60mA 一般地，此类电路全波整流虽电流稍大，但是因为浮地，稳定性和安全性要比半波整流型更差，所以用的更少。 使用这种电路时，需要注意以下事项： 1、未和220V交流高压隔离，请注意安全，严防触电！ 2、限流电容须接于火线，耐压要足够大（大于400V），并加串防浪涌冲击兼保险电阻和并放电电阻。 3、注意齐纳管功耗，严禁齐纳管断开运行。
DC/DC 升压型应用 1.工作原理 基本工作原理图如图一： 图一 图二 当开关管导通时（图二），电路中有两个电流回路。如图所示。此时，流过电感的电流不断增大，电感储能，电感产生电动势（左为正），二极管截止；另一回路中，输出电容放电，释放能量，供给负载，电荷量减少。 图三 当开关管断开时（图三），电感中流过的电流有减小的趋势，电感产生反向电动势（右为正）阻碍电流的减小，使二极管导通，对输出电容充电，电感释放能量。电容上的电压（即输出电压）可达到超过输入电压，达到升压的效果。 在一个周期内，输出电压往往达不到设定值，这时，则通过输出取样反馈调整占空比，具体对未达到设定值这种情况，就是增大占空比，延长开关管导通时间，（开关管导通，电感储能），那么在这个周期内输出电压升高。若达到最大占空比仍还没达到设定值，开关管ON状态便强制结束，在下一个周期维持大占空比，使输出电压继续升高。如此往复，直到达到设定值。类似的，若输出超过设定值，则通过输出取样反馈减小占空比，延长开关管关断时间，输出电压减小，同样，若调到最小占空比，输出电压仍未降到设定值，，开关管OFF状态强制结束，在下一个周期继续维持小占空比，使输出电压下降。如此往复，直到达到设定值。最后的结果就是输出电压在设定值处微小范围内上下浮动。
2. 输出电流和功率： 在升压应用中，输出负载电流和开关管电流的大小并不相等。最大负载电 流必须小于开关管的额定电流。 总输入功率等于输入电压乘以最大平均输入电流。由于输出电压高于输入电压，输出电流必小于输入电流。 3. 工作波形 输出电压 out v = off in t T v 。由输出公式可知，调整占空比可对输出电压进行控制。 4. 控制方式： a ）电压模式控制： 仅对输出电压取样。在电压模式控制中，变换器的占空因数正比于实际输出电压与理想输出电压之间的误差差值。电压模式控制只响应（调节变换器的占空因数）输出（负载）电压的变化。这意味着变换器为了响应负载电流或输入线电压的变化，它必须“等待”负载电压（负载调整）的相应变化。这种等待/延迟会影响变换器的稳压特性，通常“等待”是一个或多个开关周期。负载或输入电压扰动会产生相应（尽管不一定成比例）的输出电压干扰。 优点：对输出电压的变化响应良好。 缺点：对输入电压的变化响应迟缓。 MC34060A 、MC34166、TL494均采用的这种方式。 b ）电流模式控制： 对输出电压取样，并对电感或变压器中的电流取样。
六种沙坦类降压药物之间的超详细比较 血管紧张素受体拮抗剂（ARB）包括缬沙坦、厄贝沙坦、氯沙坦等，是临床常用的一类降压药物。虽同属ARB，但不同品种之间也有所区别。 一、医保情况降压药需要长期服用，建议选择《国家基本医疗保险、工伤保险和生育保险药品目录》中的品种。 二、适应症药品说明书和临床诊疗指南均是医生开具处方的依据。1.氯沙坦在ARB（沙坦类）降压药物中，迄今为止仅发现氯沙坦在降压药的同时，兼有降尿酸作用，并可降低痛风发作风险。2.缬沙坦、坎地沙坦、氯沙坦ACEI/ARB能降低慢性心力衰竭（HFrEF）患者的住院风险和死亡率，并能改善症状和运动能力。无禁忌症和可耐受者首选ACEI（普利类），不能耐受ACEI者推荐选用ARB（沙坦类）。在ARB的使用上，为避免类推效应扩大化，《中国心力衰竭诊断和治疗指南2018》仅推荐有明确试验证据的ARB类药物，如坎地沙坦、缬沙坦、氯沙坦。 三、用法用量和服药时间 1.缬沙坦进餐时服用可使生物利用度减少48%。如果患者可耐受，建议早晨空腹服用。2.坎地沙坦酯坎地沙坦酯可能引起低血糖症（易发生在糖尿病患者中），建议早餐后服用。
温馨提示：1.高血压合并糖尿病：首选ACEI/ARB。如需联合用药，应以ACEI/ARB为基础，加用其他降压药。2.慢性心力衰竭（HFrEF）：首选ACEI/ARB。从小剂量开始，逐步增加至目标剂量或可耐受剂量（见下表）。注意：起始剂量、目标剂量、用药频次，与用于降压时的区别。四、相互作用不同点：1.替米沙坦替米沙坦可升高地高辛的谷浓度（约20%），当与地高辛合用时须监测地高辛血药浓度。 2.氯沙坦氯沙坦及代谢产物（E-3174）均有降压作用，利福平和氟康唑可降低活性代谢产物水平，但临床意义不明确。 四、共同点： 1.与非甾体抗炎药合用：非甾体抗炎药（布洛芬、依托考昔等），一是降低ARB的降压作用，二是增加肾损害风险。 2.与噻嗪类利尿剂合用：利尿药可以刺激肾素分泌，正在使用利尿剂的患者初次使用ARB时，应从小剂量开始，否则可能引起严重的低血压。
阻容降压原理和计算公式 这一类的电路通常用于低成本取得非隔离的小电流电源。它的输出电压通常可在几伏到三几十伏，取决于所使用的齐纳稳压管。所能提供的电流大小正比于限流电容容量。 采用半波整流时，每微法电容可得到电流（平均值）为：（国际标准单位） I(A V)=0.44*V/Zc=0.44*220*2*Pi*f*C =0.44*220*2*3.14*50*C=30000C =30000*0.000001=0.03A=30mA f为电源频率单位HZ；C为电容容值单位（F）法拉；V为电源电压单位伏V；Zc=1/(2*Pi*f*C)为阻抗，阻值单位欧姆。 如果采用全波整流可得到双倍的电流（平均值）为： I(A V)=0.89*V/Zc=0.89*220*2*Pi*f*C =0.89*220*2*3.14*50*C=60000C =60000*0.000001=0.06A=60mA 一般地，此类电路全波整流虽电流稍大，但是因为浮地，稳定性和安全性要比半波整流型更差，所以用的更少。 使用这种电路时，需要注意以下事项： 1、未和220V交流高压隔离，请注意安全，严防触电！ 2、限流电容须接于火线，耐压要足够大（大于400V），并加串防浪涌冲击兼保险电阻和并放电电阻。 3、注意齐纳管功耗，严禁齐纳管断开运行。 电容降压式电源将交流式电转换为低压直流 电容降压原理 电容降压的工作原理并不复杂。他的工作原理是利用电容在一定的交流信号频率下产生的容抗来限制最大工作电流。例如，在50Hz的工频条件下，一个1uF的电容所产生的容抗约为3180欧姆。当220V的交流电压加在电容器的两端，则流过电容的最大电流约为70mA。虽然流过电容的电流有70mA，但在电容器上并不产生功耗，应为如果电容是一个理想电容，则流过电容的电流为虚部电流，它所作的功为无功功率。根据这个特点，我们如果在一个1uF的电容器上再串联一个阻性元件，则阻性元件两端所得到的电压和它所产生的功耗完全取决于这个阻性元件的特性。例如，我们将一个110V/8W的灯泡与一个1uF的电容串联，在接到220V/50Hz的交流电压上，灯泡被点亮，发出正常的亮度而不会被烧毁。因为110V/8W 的灯泡所需的电流为8W/110V=72mA，它与1uF电容所产生的限流特性相吻合。同理，我们也可以将5W/65V的灯泡与1uF电容串联接到220V/50Hz的交流电上，灯泡同样会被点亮，而不会被烧毁。因为5W/65V的灯泡的工作电流也约为70mA。因此，电容降压实际上
阻容降压原理设计详解 一、概述 普通的线性直流稳压电源电路效率比较低，电源的变压器体积大，重量重，成本较高。 开关电源电路结构较复杂，成本高，电源纹波大，RFI和EMI干扰是难以解决的。 下文介绍的是一种新颖的电容降压型直流稳压电源电路。 这种电路无电源变压器，结构非常简单，具体有：体积小、重量轻、成本低廉、动态响应快、稳定可靠、高效（可达90%以上）等特点。 二、电容降压原理 当一个正弦交流电源U（如220V AC 50HZ）施加在电容电路上时，电容器两极板上的电荷，极板间的电场都是时间的函数。也就是说：电容器上电压电流的有效值和幅值同样遵循欧姆定律。 即加在电容上的电压幅值一定，频率一定时，就会流过一个稳定的正弦交流电流ic。容抗越小（电容值越大），流过电容器的电流越大，在电容器上串联一个合适的负载，就能得到一个降低的电压源，可经过整流，滤波，稳压输出。 电容在电路中只是吞吐能量，而不消耗能量，所以电容降压型电路的效率很高。 三、原理方框图 电路由降压电容，限流，整流滤波和稳压分流等电路组成。 1.降压电容：相当于普通稳压电路中的降压变压器，直接接入交流电源回路中，几乎承受全部的交流电源U，应选用无极性的金属膜电容（METALLIZED POLYESTER FILM CAPACITOR）。 2.限流电路：在合上电源的瞬间，有可能是U的正或负半周的峰_峰值，此时瞬间电流会很大，因此在回路中需串联一个限流电阻，以保证电路的安全。 3.整流滤波：有半波整流和全波整流，与普通的直流稳压电源电路的设计要求相同。 4.稳压分流：电压降压回路中，电流有效值I是稳定的，不受负载电流大小变化的影响，因此在稳压电路中，要有分流回路，以响应负载电流的大小变化。 四、设计势实例 1.桥式全波整流稳压电路：
BOOST升压电路中： 电感的作用：是将电能和磁场能相互转换的能量转换器件，当MOS开关管闭合后，电感将电能转换为磁场能储存起来，当MOS断开后电感将储存的磁场能转换为电场能，且这个能量在和输入电源电压叠加后通过二极管和电容的滤波后得到平滑的直流电压提供给负载，由于这个电压是输入电源电压和电感的磁砀能转换为电能的叠加后形成的，所以输出电压高于输入电压，既升压过程的完成； 肖特基二极管主要起隔离作用，即在MOS开关管闭合时，肖特基二极管的正极电压比负极电压低，此时二极管反偏截止，使此电感的储能过程不影响输出端电容对负载的正常供电；因在MOS管断开时，两种叠加后的能量通过二极向负载供电，此时二极管正向导通，要求其正向压降越小越好，尽量使更多的能量供给到负载端！！ 電感升壓原理： 什么是电感型升压DC/DC转换器？ 如图1所示为简化的电感型DC-DC转换器电路，闭合开关会引起通过电感的电流增加。打开开关会促使电流通过二极管流向输出电容。因储存来自电感的电流，多个开关周期以后输出电容的电压升高，结果输出电压高于输入电压。 决定电感型升压的DC-DC转换器输出电压的因素是什么？ 在图2所示的实际电路中，带集成功率MOSFET的IC代替了机械开关，MOSFET的开、关由脉宽调制(PWM)电路控制。输出电压始终由PWM占空比决定，占空比为50%时，输出电压为输入电压的两倍。将电压提高一倍会使输入电流大小达到输出电流的两倍，对实际的有损耗电路，输入电流还要稍高。 电感值如何影响电感型升压转换器的性能？ 因为电感值影响输入和输出纹波电压和电流，所以电感的选择是感性电压转换器设计的关键。等效串联电阻值低的电感，其功率转换效率最佳。要对电感饱和电流额定值进行选择，使其大于电路的稳态电感电流峰值。 电感型升压转换器IC电路输出二极管选择的原则是什么？ 升压转换器要选快速肖特基整流二极管。与普通二极管相比，肖特基二极管正向压降小，使其功耗低并且效率高。肖特基二极管平均电流额定值应大于电路最大输出电压。
电容降压电路图 作者:佚名来源:不详录入:Admin更新时间：2008-7-27 15:07:11点击数：5 【字体： 】 在电子制作时，为了减小体积、降低成本，往往采用电容降压的方法代替笨重的电源变压器。采用电容降压方法如元器件选择不当，不但达不到降压要求，还有可能造成电路损坏。本文从实际应用角度，介绍电容降压元器件应如何进行正确选择。 最简单的电容降压直流供电电路及其等效电路如图1，C1为降压电容，一般为0.33~3.3uF。假设C1=2uF，其容抗 XCL=1/(2PI*fC1)=1592。由于整流管的导通电阻只有几欧姆，稳压管VS的动态电阻为10欧姆左右，限流电阻R1及负载电阻RL一般为100~200，而滤波电容一般为100uF~1000uF，其容抗非常小，可以忽略。若用R代表除C1以外所有元器件的等效电阻，可以画出图2的交流等效电路。同时满足了XC1>R的条件,所以可以画出电压向量图。 由于R甚小于XC1，R上的压降VR也远小于C1上的压降，所以VC1与电源电压V近似相等，即VC1=V。根据电工原理可知：整流后的直流电流平均值Id,与交流电平均值I的关系为Id=V/XC1。若C1以uF为单位，则Id为毫安单位，对于22V，50赫兹交流电来说，可得到Id=0.62C1。 由此可以得出以下两个结论：（1）在使用电源变压器作整流电源时，当电路中各项参数确定以后，输出电压是恒定的，而输出电流Id则随负载增减而变化；（2）使用电容降压作整流电路时，由于Id=0.62C1,可以看出，Id与C1成正比，即C1确定以后，输出电流Id是恒定的，而输出直流电压却随负载电阻RL大小不同在一定范围内变化。RL越小输出电压越低，RL 越大输出电压也越高。 C1取值大小应根据负载电流来选择，比如负载电路需要9V工作电压，负载平均电流为75毫安，由于Id=0.62C1，可以算得C1=1.2uF。考虑到稳压管VD5的的损耗，C1可以取1.5uF，此时电源实际提供的电流为Id=93毫安。
电感计算方法 加载其电感量按下式计算:线圈公式 阻抗(ohm) = 2 * 3.14159 * F(工作频率) * 电感量(mH)，设定需用 360ohm 阻抗，因此： 电感量(mH) = 阻抗 (ohm) ?(2*3.14159) ?F (工作频率) = 360 ?(2*3.14159) ?7.06 = 8.116mH 据此可以算出绕线圈数： 圈数 = [电感量* { ( 18*圈直径(吋)) + ( 40 * 圈长(吋))}] ?圈直径 (吋) 圈数 = [8.116 * {(18*2.047) + (40*3.74)}] ?2.047 = 19 圈 空心电感计算公式 空心电感计算公式：L(mH)=(0.08D.D.N.N)/(3D+9W+10H) D------线圈直径 N------线圈匝数 d-----线径 H----线圈高度 W----线圈宽度 单位分别为毫米和mH。。 空心线圈电感量计算公式: l=(0.01*D*N*N)/(L/D+0.44) 线圈电感量 l单位: 微亨 线圈直径 D单位: cm 线圈匝数 N单位: 匝 线圈长度 L单位: cm 频率电感电容计算公式: l=25330.3/[(f0*f0)*c] 工作频率: f0 单位:MHZ 本题f0=125KHZ=0.125 谐振电容: c 单位:PF 本题建义c=500...1000pf 可自行先决定,或由Q 值决定 谐振电感: l 单位: 微亨 线圈电感的计算公式 作者：线圈电感的计算公式转贴自：转载点击数：299 1。针对环行CORE，有以下公式可利用: (IRON) L=N2．AL L= 电感值（H) H-DC=0.4πNI / l N= 线圈匝数(圈)
降压药厄贝沙坦和缬沙坦的区别，那一种更好？ 悬赏分：0 - 解决时间：2009-3-29 16:22 问题补充： 这里指的是：“安博维”、“安博诺”和“代文”的区别，哪一种更好。谢谢。 提问者：朽木可雕吗- 一级 最佳答案 各有千秋：前者，不抑制ACE、肾素、其他激素受体。后者,对于心率无影响，对血脂、血糖都无影响。突然停药不会引起血压“反跳” 10 崭露头角的沙坦类降压药 2007-12-29 09:18:341258 来源：高血压论坛网友评论0 条 “普利类”药物降压是因为抑制了血管紧张素转换酶（以下简称转换酶）的作用，使血管紧张素Ⅰ转变为血管紧张素Ⅱ明显减少，所以血压才得以下降。后来的研究发现，血管紧张素Ⅱ要发挥升高血压等作用，必须与相关器官组织细胞上的血管紧张素Ⅱ受体结合，通过这种受体才能实现，好像灯泡只有安到通电的插座上才得以大放光明一样。这使药学家们得到启发，如果使血管紧张素Ⅱ与其受体的结合受到阻抗，血管紧张素Ⅱ的升压作用可能会明显减弱。据此，药学家们历经长期的探索，终于在上世纪的最后10年研究出一类新的降压药，它们就是简称为“沙坦类”的血管紧张素Ⅱ受体拮抗剂。其中的氯沙坦（科素亚）、缬沙坦（代文）、伊贝沙坦（安博维）与替米沙坦（美卡素）已相继在我国上市，成为继普利类之后的降压新军，并已被各国的高血压防治指南列为最主要或一线的首选降压药物。 沙坦类问世伊始便崭露头角，声名鹊起，其原因不外以下四点： 一、作用机理独特。普利类抑制转换酶使血管紧张素Ⅱ产生减少，但血管紧张素Ⅱ还可以通过许多其他的酶促反应，从血管紧张Ⅰ转变而来。普利类仅能部分地阻断血管紧张素Ⅱ的生成，降压作用难免留下疏漏。而沙坦类却能阻断各种途径产生的所有血管紧张素Ⅱ与特殊受体结合，从而减弱血管紧张素Ⅱ的升压作用。
以前在论坛上看到阻容降压电路，很多人都说不稳定，不可靠，比较危险，但是仔细想想声控开关、触摸开关、定时插座等等那么小的东西，如果不采用阻容降压的方式，怎么取电呢？那么多大量实际应用，足以说明阻容降压电路可以设计的稳定可靠。当然如果是电力行业、工业领域等要求比较严格的场合，那就另当别论了。 先转载一下阻容降压电路的原理吧： 这一类的电路通常用于低成本取得非隔离的小电流电源。它的输出电压通常可在几伏到三几十伏，取决于所使用的齐纳稳压管。所能提供的电流大小正比于限流电容容量。采用半波整流时，每微法电容可得到电流（平均值）为：（国际标准单位） I(AV)=0.44*V/Zc=0.44*220*2*Pi*f*C =0.44*220*2*3.14*50*C=30000C =30000*0.000001=0.03A=30mA f为电源频率单位HZ;C为电容容值单位F法拉;V为电源电压单位伏V;Zc=2*Pi*f*C为阻抗阻值单位欧姆. 如果采用全波整流可得到双倍的电流（平均值）为： I(AV)=0.89*V/Zc=0.89*220*2*Pi*f*C =0.89*220*2*3.14*50*C=60000C =60000*0.000001=0.06A=60mA 一般地，此类电路全波整流虽电流稍大，但是因为浮地，稳定性和安全性要比半波整流型更差，所以用的更少。 使用这种电路时，需要注意以下事项： 1、未和220V交流高压隔离，请注意安全，严防触电！ 2、限流电容须接于火线，耐压要足够大（大于400V），并加串防浪涌冲击兼保险电阻和并放电电阻。 3、注意齐纳管功耗，严禁齐纳管断开运行。 电容降压式电源将交流式电转换为低压直流 电容降压原理
DC-DC升压电路原理与应用 目前，在手机应用电路中，通常需要通过升压电路来驱动闪光灯模组的LED或者是显示屏背光的LED，并且通常可以根据不同情况下的需求，调节LED的明暗程度。一般的LED驱动电路可以分成二种，一种是并联驱动，采用电容型的电荷泵倍压原理，所有的LED负载是并联连接的形式；另一种是串联驱动，采用电感型DC-DC 升压转换原理，所有的LED负载是串联连接的形式。这类应用电路中采用的升压器件有体积小，效率高的优点，而且大多数是采用SOT23-5L或者SOT23-6L的封装，外加少量阻容感器件，占用电路板很小的空间。在此，结合具体器件的使用情况，介绍这两种升压器件的工作原理和应用。 电容型的电荷泵倍压原理的介绍 以AnalogicTech公司的升压器件AAT3110为例，介绍电容型的电荷泵升压电路的工作原理和应用。器件AAT3110采用 SOT23-6L的封装，输出电压4.5V，适 用于常态输出电流不大于100mA，瞬态 峰值电流不大于250mA的并联LED负 载，具体应用电路图，如图1所示。事 先叙述一下有关两倍升压模式电荷泵 的工作原理。AAT3110的工作原理框图， 如图1、2所示，AAT3110使用一个开关 电容电荷泵来升高输入电压，从而得到 一个稳定的输出电压。AAT3110内部通 过一个分割电阻网络取样电荷泵输出 电压和内部参考电压进行比较，并由此 调节输出电压。当分割电阻网络取样电 压低于内部比较器控制的预设点(Trip Point)时，打开双倍电路开关。电荷泵 以两个不重叠的阶段循环开关四个内 部开关。在第一个阶段，开关S1和S4 关闭并且S2和S3打开，使快速电容器 CFLY充电到一个近似等于输入电压VIN 的电压。在第二个阶段，开关S1和S4 打开并且S2和S3关闭。在第一阶段时， 快速电容器CFLY的负极接地。在第二 个阶段时，快速电容器CFLY的负极则 连接到了VIN。这样使得快速电容器CFLY正极的电压就升高到了2*VIN，并且通过一个开关连接到输出。在每一个循环阶段，电荷从输入节点VIN由较低电压转换成较高电压。这个循环自己重复，直到输出节点电压足够大以超越控制比较器的输入阀值电压。当输出电压超过内部预设点标准时，开关循环停止并且电荷泵回路置于一个空闲状态。在空闲状态时，AAT3110有一个不大于13μA的静态电流。AAT3110
厄贝沙坦治疗原发性高血压应用效果评估及报告 安博维(APROVEL)。通用名，厄贝沙坦片。英文名IRBESARTAN。分子式是C25H28N6O。化学名称为2-丁基-3-4-2-(1H-四唑-5-基)苯基苄基-1,3-二氮杂螺-4.4壬-1--4-酮。分子量为428.5。 目的分析厄贝沙坦治疗原发性高血压的应用效果。方法原发性高血压患者104例，采用电脑分组法将其分成观察组和对照组，各52例。观察组患者采用厄贝沙坦治疗;对照组患者采用依那普利治疗。对两组患者的治疗效果以及不良反应情况进行比较分析。结果观察组患者显效36例、有效14例、无效2例，治疗总有效率为96.15%(50/52);对照组患者显效20例、有效24例、无效8例，治疗总有效率为84.62%(44/52);观察组患者的不良反应发生率为 5.77%(3/52)，对照组患者的不良反应发生率为19.23%(10/52)。两组比较差异均具有统计学意义(P 厄贝沙坦属于一种血管紧张素Ⅱ受体拮抗剂，于1997年被用于治疗高血压以及左心室肥厚和心房颤动等疾病，并取得了令人满意的'治疗效果[1]。目前也有越来越多的临床报告发现，厄贝沙坦在治疗充血性心力衰竭以及高血压中同样具备较好的效果，但由于国内用药时间较短，治疗原发性高血压报道少见。本次研究将分析厄贝沙坦治疗原发性高血压的应用效果，现报告如下。
1. 1 一般资料将xx年2月～xx年3月收治于本院的原发性高血压患者104例作为研究对象，采用电脑分组法将其分成观察组和对照组，各52例。对照组中男31例，女21例，年龄62～78岁，平均年龄(68.3±3.2)岁;观察组中男28例，女24例，年龄64～83岁，平均年龄(70.3±3.8)岁。研究中所有患者均符合《中国高血压防治指南》中相关标准。同时通过本院检查和诊断排除继发性高血压患者;患有严重心、肝、肾功能疾病患者以及合并其他肿瘤疾病患者;电解质紊乱患者等。同时，患者在研究前，舒张压均>90 mm Hg (1 mm Hg=0.133 kPa)或收缩压>140 mm Hg。研究中所有患者均签署知情同意书。两组患者的一般资料比较，差异无统计意义(P>0.05)，具有可比性。 1. 2 方法在接受治疗前，所有患者均全部停止使用抗高血压药物，同时采用氢片治疗， 1 2.5 mg/d。研究中对照组患者全部采用依那普利治疗，剂量为10 mg/d， 1次/d。观察组患者采用厄贝沙坦150 mg/d， 1次/d。每周对患者的血压情况和不良反应情况进行记录，患者若是血压90 mm Hg则应当适量为患者增加剂量。最大药物剂量可增加至300 mg/d。研究中所有患者全部治疗1个疗程(1个疗程为8周)。 1. 3 观察指标视患者的治疗情况将其分为显效、有效、无效。显效：治疗后患者的舒张压下降幅度>10 mm Hg，或降至正常水平;
开关直流升压电路（即所谓的boost或者step-up电路）原理 2007-09-29 13:28 the boost converter,或者叫step-up converter，是一种开关直流升压电路，它可以是输出电压比输入电压高。 基本电路图见图一。 假定那个开关（三极管或者mos管）已经断开了很长时间，所有的元件都处于理想状态，电容电压等于输入电压。 下面要分充电和放电两个部分来说明这个电路 充电过程 在充电过程中，开关闭合（三极管导通），等效电路如图二，开关（三极管）处用导线代替。这时，输入电压流过电感。二极管防止电容对地放电。由于输入是直流电，所以电感上的电流以一定的比率线性增加，这个比率跟电感大小有关。随着电感电流增加，电感里储存了一些能量。
放电过程 如图，这是当开关断开（三极管截止）时的等效电路。当开关断开（三极管截止）时，由于电感的电流保持特性，流经电感的电流不会马上变为0，而是缓慢的由充电完毕时的值变为0。而原来的电路已断开，于是电感只能通过新电路放电，即电感开始给电容充电，电容两端电压升高，此时电压已经高于输入电压了。升压完毕。 说起来升压过程就是一个电感的能量传递过程。充电时，电感吸收能量，放电时电感放出能量。 如果电容量足够大，那么在输出端就可以在放电过程中保持一个持续的电流。如果这个通断的过程不断重复，就可以在电容两端得到高于输入电压的电压。 一些补充 1 AA电压低,反激升压电路制约功率和效率的瓶颈在开关管,整流管,及其他损耗
(含电感上). 1.电感不能用磁体太小的(无法存应有的能量),线径太细的(脉冲电流大,会有线损大). 2 整流管大都用肖特基,大家一样,无特色,在输出3.3V时,整流损耗约百分之 十. 3 开关管,关键在这儿了,放大量要足够进饱和,导通压降一定要小,是成功的关键.总共才一伏,管子上耗多了就没电出来了,因些管压降应选最大电流时不超过0.2--0.3V,单只做不到就多只并联....... 4 最大电流有多大呢?我们简单点就算1A吧,其实是不止的.由于效率低会超过1.5A,这是平均值,半周供电时为3A,实际电流波形为0至6A.所以咱建议要用两只号称5A实际3A的管子并起来才能勉强对付. 5 现成的芯片都没有集成上述那么大电流的管子,所以咱建议用土电路就够对付洋电路了. 以上是书本上没有直说的知识,但与书本知识可对照印证. 开关管导通时，电源经由电感-开关管形成回路，电流在电感中转化为磁能贮存；开关管关断时，电感中的磁能转化为电能在电感端左负右正，此电压叠加在电源正端，经由二极管-负载形成回路，完成升压功能。既然如此，提高转换效率就要从三个方面着手：1.尽可能降低开关管导通时回路的阻抗，使电能尽可能多的转化为磁能；2.尽可能降低负载回路的阻抗，使磁能尽可能多的转化为电能，同时回路的损耗最低；3.尽可能降低控制电路的消耗，因为对于转换来说，控制电路的消耗某种意义上是浪费掉的，不能转化为负载上的能量。
注意：只有交流电路中才能使用电容降压
电容降压式简易电源的基本电路如图1，C1为降压电容器，D2为半波整流二极管，D1在市电的负半周时给C1提供放电回路，D3是稳压二极管，R1为关断电源后C1的电荷泄放电阻。在实际应用时常常采用的是图2的所示的电路。当需要向负载提供较大的电流时，可采用图3所示的桥式整流电路。 整流后未经稳压的直流电压一般会高于30伏，并且会随负载电流的变化发生很大的波动，这是因为此类电源内阻很大的缘故所致，故不适合大电流供电的应用场合。 二、器件选择 1.电路设计时，应先测定负载电流的准确值，然后参考示例来选择降压电容器的容量。因为通过降压电容C1向负载提供的电流Io，实际上是流过C1的充放电电流Ic。C1容量越大，容抗Xc越小，则流经C1的充、放电电流越大。当负载电流Io小于C1的充放电电流时，多余的电流就会流过稳压管，若稳压管的最 大允许电流Idmax小于Ic-Io时易造成稳压管烧毁。 2.为保证C1可靠工作，其耐压选择应大于两倍的电源电压。 3.泄放电阻R1的选择必须保证在要求的时间内泄放掉C1上的电荷。 三、设计举例 图2中，已知C1为0.33μF，交流输入为220V/50Hz，求电路能供给负载的最大电流。 C1在电路中的容抗Xc为： Xc=1 /（2 πf C）= 1/（2*3.14*50*0.33*10-6）= 9.65K 流过电容器C1的充电电流（Ic）为： Ic = U / Xc = 220 / 9.65 = 22mA。 通常降压电容C1的容量C与负载电流Io的关系可近似认为：C=14.5 I，其中C的容量单位是μF，Io的单位是A。 电容降压式电源是一种非隔离电源，在应用上要特别注意隔离，防止触电。
这不是什么高手大作,只是个扫盲帖,适用于不了解电感特性,却又对升器器感兴趣的同志们.高手免入.不知道要发这个贴子到哪个版块,版主们帮忙处理下. 为了节省篇幅,很多原理性的知识我点到为止,以空间换时间,有兴趣深入了解的可以查阅相关资料和提问. 废话不多直,我直接开始了.要了解电感式升压/降压的原理(我今天只讲升压),首先必须要了解电感的一些特性:电磁转换与磁储能.其它所有参数都是由这两个特性引出来的. 先看看下面的图: 电感回路通电瞬间(原文件名:1.JPG) 相信有初中文化是坛友们都知道,一个电池对一个线圈通电,这是个电磁铁.不论你是否科盲,你一定会奇怪,这有什么值得分析的呢?有!我们要分析它通电和断电的瞬间发生了什么. 线圈(以后叫作"电感"了)有一个特性---电磁转换,电可以变成磁,磁也可以变回电.当通电瞬间,电会变为 磁并以磁的形式储存在电感内.而断电瞬磁会变成电,从电感中释放出来. 现在我们看看下图,断电瞬间发生了什么: 断电瞬间(原文件名:2.JPG) 前面我说过了,电感内的磁能会在电感断电时重新变回电,然而问题来了:此时回路已经断开,电流无处可以,磁如何能转换成电流呢?很简单,电感两端会出现高压!电压有多高呢?无穷高,直到击穿任何阻挡电流前进 的介质为止. 这里我们了解了电感的第二个特性----升压特性.当回路断开时,电感内的能量会以无穷高电压的形式变换回电,电压能升多高,仅取决于介质变的击穿电压.
现在可以小结一下了: 下面是正压发生器,你不停地扳动开关,从输入处可以得到无穷高的正电压.电压到底升到多高,取决于你在二极管的另一端接了什么东西让电流有处可去.如果什么也不接,电流就无处可去,于是电压会升到足够高,将开关击穿,能量以热的形式消耗掉. 正压发生器原理图(原文件名:3.JPG) 下面是负压发生器,你不停地扳动开关,从输入处可以得到无穷高的负电压. 负压发生器原理图(原文件名:4.JPG) 上面说的都是理论,现在来点实际的电子线路图,看看正/负压发生器的"最小系统"到底什么样子:
