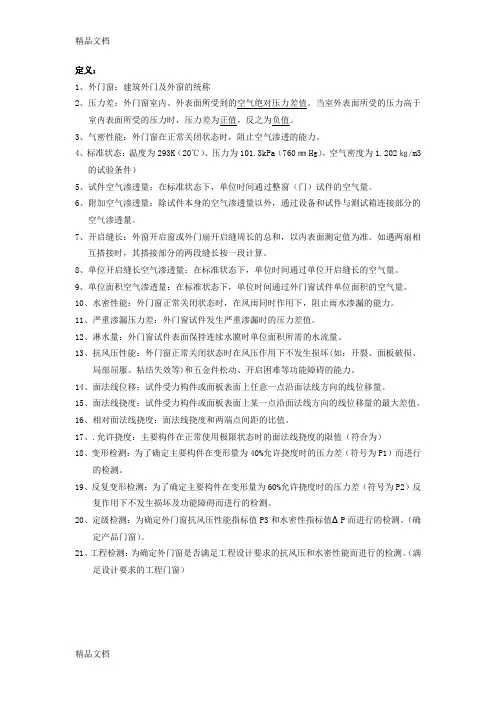

1、外门窗：建筑外门及外窗的统称
2、压力差：外门窗室内、外表面所受到的空气绝对压力差值。当室外表面所受的压力高于
室内表面所受的压力时，压力差为正值，反之为负值。
3、气密性能：外门窗在正常关闭状态时，阻止空气渗透的能力。
4、标准状态：温度为293K（20℃）、压力为101.3kPa（760㎜Hg），空气密度为1.202㎏/m3
的试验条件）
5、试件空气渗透量：在标准状态下，单位时间通过整窗（门）试件的空气量。
6、附加空气渗透量：除试件本身的空气渗透量以外，通过设备和试件与测试箱连接部分的
空气渗透量。
7、开启缝长：外窗开启窗或外门扇开启缝周长的总和，以内表面测定值为准。如遇两扇相
互搭接时，其搭接部分的两段缝长按一段计算。
8、单位开启缝长空气渗透量：在标准状态下，单位时间通过单位开启缝长的空气量。
9、单位面积空气渗透量：在标准状态下，单位时间通过外门窗试件单位面积的空气量。
10、水密性能：外门窗正常关闭状态时，在风雨同时作用下，阻止雨水渗漏的能力。
11、严重渗漏压力差：外门窗试件发生严重渗漏时的压力差值。
12、淋水量：外门窗试件表面保持连续水膜时单位面积所需的水流量。
13、抗风压性能：外门窗正常关闭状态时在风压作用下不发生损坏(如：开裂、面板破损、
局部屈服、粘结失效等)和五金件松动、开启困难等功能障碍的能力。
14、面法线位移：试件受力构件或面板表面上任意一点沿面法线方向的线位移量。
15、面法线挠度：试件受力构件或面板表面上某一点沿面法线方向的线位移量的最大差值。
16、相对面法线挠度：面法线挠度和两端点间距的比值。
17、.允许挠度：主要构件在正常使用极限状态时的面法线挠度的限值（符合为）
18、变形检测：为了确定主要构件在变形量为40%允许挠度时的压力差（符号为P1）而进行
的检测。
19、反复变形检测：为了确定主要构件在变形量为60%允许挠度时的压力差（符号为P2）反
复作用下不发生损坏及功能障碍而进行的检测。
20、定级检测：为确定外门窗抗风压性能指标值P3和水密性指标值ΔP而进行的检测。（确
定产品门窗）。
21、工程检测：为确定外门窗是否满足工程设计要求的抗风压和水密性能而进行的检测。（满
足设计要求的工程门窗）
1、门窗检测中试件数量要求相同类型、结构及规格尺寸的试件，应至少检测三樘。
2、三性检测装置由压力箱、试件安装系统、供压系统、淋水系统及测量系统(包括空气流量、压力差及位移测量装置)组成。
3、空气流量测量系统的校准周期不应大于6个月。
4、淋水系统的校准周期不应大于6个月。
5、空气流量检测装置的校准环境条件：试验室内环境温度应在20℃±5.0℃范围内，检测前仪器通电预热时间不少于1h。
6、空气流量测量系统所用差压计、流量计应在正常检定周期内。
7、试件要求：试件应为按所提供图样生产的合格产品或研制的试件，不得附有任何多余的零配件或采用特殊的组装工艺或改善措施。试件必须按照设计要求组合、装配完好，并保持清洁、干燥。
8、检测顺序宜按照气密、水密、抗风压（变形P1、反复受压P2、安全检测P3）的顺序进行。
9、气密性能检测步骤：预备加压（正压）、附加空气渗透量（正压）、总渗透量（正压）、预备加压（负压）、附加空气渗透量（负压）、总渗透量（负压）。
10、气密性能检测首先要进行预备加压，在正、负压检测前分别施加三个压力脉冲。压力差绝对值为500 Pa，加载速度约为100 Pa／s。压力稳定作用时间为3 s，泄压时间不少于1 s。待压力差回零后，将试件上所有可开启部分开关5次，最后关紧。
11、附加空气渗透量检测:检测前应采取密封措施，充分密封试件上的可开启部分缝隙和镶嵌缝隙，或用不透气的盖板将箱体开口部盖严。每级压力作用时间约为10 s，先逐级正压，后逐级负压。（50Pa开始到150Pa）
12、总渗透量检测去除试件上所加密封措施或打开密封盖板后进行检测
13、标准状态：温度为293K（20℃）、压力为101.3kPa（760㎜Hg），空气密度为1.202㎏/m3的试验条件）
14、气密性能检测标准状态下通过试件空气渗透量值得公式q‘=（293/101.3）×(q t·P)/T.
15、气密性能定级：将三樘试件的±q1值（10Pa作用压力差下单位缝长空气渗透量值）或±q2值（10Pa作用压力差下单位面积空气渗透量值）分别平均后对照建筑外门窗气密性能分级表确定按照缝长和按面积各自所属等级。最后取两者中的不利级别为该组试件所属等级。正、负压测值分别定级。
16、水密性能检测，工程所在地为热带风暴和台风地区的工程检测应采用波动加压法。
17、定级检测和工程所在地为非热带风暴和台风地区的工程检测可采用稳定加压法。
18、水密性能最大检测压力峰值应小于抗风压定级检测压力差值P3 。
19、波动加压法：应按一下步骤操作：
（a）淋水：对整个门窗试件均匀地淋水，淋水量为3 L／(m2·min)。
（b）加压：在稳定淋水的同时施加波动压力，波动压力的大小用平均值表示，波幅为平均值的0.5倍。定级检测时：逐级加压至出现严重渗漏。工程检测时：直接加压至水密性能指标值，加压速度约100 Pa／s，波动压力作用时间为15 min或产生严重渗漏为止。
（c）观察记录：在逐级升压及持续作用过程中，观察并记录渗漏状态及部位。
20、渗漏状态符号表示：○：试件内侧出现水滴□：水珠联成线，但未渗出试件表面△：局部少量喷溅▲（严重渗漏）：持续喷溅出试件界面●（严重渗漏）：持续流出试件界面
21、分级指标值的确定：记录每个试件的严重渗漏压力差值。以严重渗漏压力差值的前一级检测压力差值作为该试件水密性能检测值。如果工程水密性能指标值对应的压力差值作用下未发生渗漏，则此值作为该试件的检测值。
22、三试件水密性能检测值综合方法为：一般取三樘检测值的算术平均值。如果三樘检测值中最高值和中间值相差两个检测压力等级以上时，将该最高值降至比中间值高两个检测压力等级后，再进行算术平均。如果3个检测值中较小的两值相等时，其中任意一值可视为中间值。
23、抗风压性能检测加压顺序：预备加压（正压）、变形检测（正压）、预备加压（负压）、变形检测（负压）、反复加压检测（正、负压）、定级或工程检测（正、负压）。
24、对于测试杆件：中间测点在测试杆件中点位置，两端测点在距该杆件端点向中点方向10 mm处。
25、抗风压性能检测对于单扇平开窗(门)：取距锁点最远的窗(门)扇自由边(非铰链边)端点的角位移值δ为最大挠度值，当窗(门)扇上有受力杆件时应同时测量该杆件的最大相对挠度，取两者中的不利者作为抗风压性能检测结果；无受力杆件外开单扇平开窗(门)：只进行负压检测，无受力杆件内开单扇平开窗(门)：只进行正压检测；当采用多点锁时，按照单扇固定扇的方法进行检测。
26、变形检测时检测压力逐级升、降。每级升降压力差值不超过250 Pa，每级检测压力差
稳定作用时间约为10 s 。
27、
28、抗风压性能检测时当检测中试件出现功能障碍或损坏时，以相应压力差值的前一级压力差分级指标值为P3。 29、杆件中间测点的面法线挠度B= (b －b 0 ) －
30、单扇单锁点平开窗（门）的角位移值δ=(e －e 0)－(f －f 0)。
31、反复加压检测检测前可取下位移计，施加安全设施。
32、定级检测时，检测压力从零升到P2后降至零，P2= - 1.5P ，且不宜超过3 000 Pa ，反复5次。再由零降至 - P2后升至零，- P2=1.5（- P1），且不宜超过- 3 000 Pa ，反复5次。
33、定级检测时加压速度为300Pa/s ~500Pa/s ，泄压时间不少于1s ，每次压力差作用时间为3s
34、工程检测时，当工程设计值小于2.5倍P1时以0.6倍工程设计值进行反复加压检测。
35、反复加压后，将试件可开启部分开关5次，最后关紧。并记录试验过程中发生损坏（指玻璃破裂、五金件损坏、窗扇掉落或被打开以及可以观察到的不可恢复的变形等现象）和功能障碍（指外门窗的启闭功能发生障碍、胶条脱落等现象）的部位。
36、定级检测时，使检测压力从零升至P3后降至零，P3=2.5P1，对于单扇单锁点平开窗(门)，P3=2.0P1；再降至-P3后升至零，- P3=2.5(- P1)，对于单扇单锁点平开窗(门)，- P3=2 (- P1) 。
37、当工程设计值P3′大于2.5P1(对于单扇平开窗或门，P3′大于2.0P1)时，以定级检测取代工程检测。
38、变形检测的评定以试件杆件或面板达到变形检测最大面法线挠度时对应的压力差值为±P1；对于单扇单锁点平开窗(门)，以角位移值为10 mm 时对应的压力差值为士P1。 (a －a 0)+(c －c 0) 2
39、定级检测的评定：试件经检测未出现功能障碍或损坏时，注明土P3值，按士P3中绝对值较小者定级。如果经检测，试件出现功能障碍或损坏，记录出现功能障碍或损坏的情况及其发生的部位，并以试件出现功能障碍或损坏所对应的压力差值的前一级分级指标值进行定级。
40、三试件综合评定：定级检测时，以三试件定级值的最小值为该组试件的定级值。工程检测时，三试件必须全部满足工程设计要求。
41、门窗三性检测结果的评定有变形检测的评定、反复加压检测的评定、定级检测的评定、工程检测的评定、三试件综合评定。
42、建筑外门窗气密、水密、抗风压性能分级及检测方法GB/T 7106—2008。
43、铝合金门窗检测标准GB/T8478-2008。
44、未增塑聚氯乙烯(PVC-U)塑料窗检测标准JG/T140-2005。
42、GB/T8478-2008适用于手动启闭操作的建筑外窗和室内隔墙用窗和人行门，以及垂直屋顶窗。非手动启闭操作的墙体用门、窗以及垂直屋顶窗可参照使用。
43、GB/T8478-2008不适用于天窗、非垂直屋顶窗、卷帘门窗和转门以及特种门窗。
44、铝合金门窗的标记方法按产品的开启形式、命名代号——尺寸规格型号等表示（水平推拉为T，合页平开为P，铝合金窗代号为LC，尺寸规格以门窗宽、高的设计尺寸表示）。
45、铝合金门窗的三性性能检测应按建筑外门窗气密、水密、抗风压性能分级及检测方法GB/T 7106—2008进行检测。
46、普通型外墙用80系列推拉塑料窗规格尺寸宽、高为1150mm和1450mm，其标记方法为WPT80TSC-115145.
47、铝合金窗外观质量要求：产品表面不应有铝屑、毛刺、油污或其它污迹；密封胶缝应连续、平滑，连接处不应有外溢的胶粘剂；密封胶条应安装到位，四角应镶嵌可靠，不应有脱开的现象。
48、铝合金型材表面没有明显的色差、凹凸不平、划伤、擦伤、碰伤等缺陷。
49、塑料窗窗构件可视面应平滑，颜色基本均匀一致，五裂纹、气泡，不得有严重影响外观的擦、划伤等缺陷。焊缝清理后，刀痕应均匀、光滑、平整。
50、五金配件安装位置应正确，数量应齐全，承受往复运动的配件在结构上应便于更换。
51、塑料窗试验前窗试件应在18℃~28℃的条件下存放16h以上，并在该条件下进行检测。
52、空盒气压表的温度订正：由于环境温度的变化，将会对仪器金属的弹性产生影响，因此必须进行温度订正。温度订正值可由下列计算：△Pt=a.t 式中△Pt--温度订正值 a--温度系数值(检定证书上附有) t--温度表读数
示度订正，由于空盒及其传动的非线性，当气压变化时就会产生示指误差，因此必须进行示度订正。求算方法：根据检定证书上的示度订正值，在气压表示值相对应的气压范围内：用内插法求出值订正示值△ps
补充订正：为消除空盒的剩余变形对示值产生的影响，从检定证书上得到补充订正值△pd 经订正后的气压值可由下式示出：p=ps+(△pt+△ps+△pd)
建筑外门窗气密、水密、抗风压性能分级及检测方法GB/T 7106—2008
性能分级 1、气密性能分级 2、水密性能分级 3、抗风压性能分级 检测项目 1、气密性能检测方法 2、水密性能检测方法 3、抗风压性能检测方法
2009年3月1日正式实施 1、代替GB/T 7106一2002《建筑外窗抗风压性能分级及检测方法》 2、代替GB/T 7107一2002《建筑外窗气密性能分级及检测方法》 3、代替GB/T 7108—2002《建筑外窗水密性能分级及检测方法》 4、代替GB/T 13685一1992《建筑外门的风压变形性能分级及其检测方法》 5、代替GB/T 13686—1992 《建筑外门的空气渗透性能和雨水渗漏性能分 级及其检测方法》。
术语和定义 1.外门窗：建筑外门及外窗的统称。 2.压力差：外门窗室内、外表面所受到的空气绝对压力差值。当室外表面所受的压力高于室内表面所受的压力时，压力差为正值，反之为负值。 3.气密性能：外门窗在正常关闭状态时，阻止空气渗透的能力。 4.标准状态：温度为293K（20℃）、压力为101.3kPa （760㎜Hg），空气密度为1.202㎏/m3的试验条件）
5.试件空气渗透量：在标准状态下，单位时间通过整窗（门）试件的空气量。 6.附加空气渗透量：除试件本身的空气渗透量以外，通过设备和试件与测试箱连接部分的空气渗透量。 7.开启缝长：外窗开启窗或外门扇开启缝周长的总和，以内表面测定值为准。如遇两扇相互搭接时，其搭接部分的两段缝长按一段计算。 8.单位开启缝长空气渗透量：在标准状态下，单位时间通过单位开启缝长的空气量。 9.试件面积：外门窗框外侧范围内的面积，不包括安装用附框的面积。以室内表面测定值为准。
建筑幕墙检测项目 一、建筑幕墙物理性能检测：（中心检测设备尺寸3.3×4.6） 1、风寸变形性能； 2、雨水渗透性能； 3、空气渗透性能； 4、平面内变形性能； 5、保温性能； ※需要提供如下技术资料： 1、建筑幕墙检测委托协议书； 2、检测试验板块图； 3、检测试验板块竖向节点图； 4、检测试验板块横向节点图； 二、建筑幕墙结构胶、耐候胶、石材密封胶等胶剂性能的检测： 1、相容性； 2、剥离粘接性能； 3、石材的污染性； 三、石材用干挂AB胶 1、抗剪强度检测； 2、压剪强度检测； 四、玻璃的检测 1、中空玻璃的露点； 2、可见光透射比、反射比、遮阳系数；
3、传热系数的检测； 五、原材的检测 1、铝型材物理性能、螺栓拉、剪性能检测； 2、钢材钢材原材料力学性能； 3、铝塑板、铝板的物理性能检测； 4、石材抗折、抗压、吸收率等检测； 5、石材放射物质检测； 六、建筑幕墙龙骨拼装焊缝质量检测 七、化学螺栓、膨胀螺栓现场拉拔检测 钢结构项目检测送样规格及要求 1.母材（钢板、角钢、槽钢、方钢等）： 规格项目抽检数量及规格注意事项 厚度≤20mm 力学性 能 20×350×厚度mm一组共3根代 表批量60t 机加工刨 平 厚度≥20mm 力学性 能 20×400×厚度mm一组共3根代 表批量60t 机加工刨 平 2.高强螺栓： 规格项目抽检数量及规格注意事项 M16-M30mm 扭矩系 数一组共8套代表批量为3000套 8.8S、 10.9S M16-M30mm 机械性 能一组共8套代表批量为3000套 8.8S、 10.9S
3.地脚螺栓： 规格项目抽检数量及规格注意事项 M16-M64mm 力学性 能一组共3套代表批量为3000套 提供配套 螺母 4.抗滑移系数： 规格项目抽检数量及规格注意事项 两栓、三检 抗滑移系 数一组共3套代表批量 为2000t 提供抗滑系数设计 值，表面处理方法及 芯、盖板材质 5.超声波探伤： 规格项目抽检数量及规格注意事项一级焊缝超声波探伤100%全检表面打磨二级焊缝超声波探伤20%全检表面打磨三级焊缝 焊缝外观检 测 10%全检表面打磨6.整体安装质量
1、外门窗：建筑外门及外窗的统称 2、压力差：外门窗室内、外表面所受到的空气绝对压力差值。当室外表面所受的压力高于 室内表面所受的压力时，压力差为正值，反之为负值。 3、气密性能：外门窗在正常关闭状态时，阻止空气渗透的能力。 4、标准状态：温度为293K（20℃）、压力为101.3kPa（760㎜Hg），空气密度为1.202㎏/m3 的试验条件） 5、试件空气渗透量：在标准状态下，单位时间通过整窗（门）试件的空气量。 6、附加空气渗透量：除试件本身的空气渗透量以外，通过设备和试件与测试箱连接部分的 空气渗透量。 7、开启缝长：外窗开启窗或外门扇开启缝周长的总和，以内表面测定值为准。如遇两扇相 互搭接时，其搭接部分的两段缝长按一段计算。 8、单位开启缝长空气渗透量：在标准状态下，单位时间通过单位开启缝长的空气量。 9、单位面积空气渗透量：在标准状态下，单位时间通过外门窗试件单位面积的空气量。 10、水密性能：外门窗正常关闭状态时，在风雨同时作用下，阻止雨水渗漏的能力。 11、严重渗漏压力差：外门窗试件发生严重渗漏时的压力差值。 12、淋水量：外门窗试件表面保持连续水膜时单位面积所需的水流量。 13、抗风压性能：外门窗正常关闭状态时在风压作用下不发生损坏(如：开裂、面板破损、 局部屈服、粘结失效等)和五金件松动、开启困难等功能障碍的能力。 14、面法线位移：试件受力构件或面板表面上任意一点沿面法线方向的线位移量。 15、面法线挠度：试件受力构件或面板表面上某一点沿面法线方向的线位移量的最大差值。 16、相对面法线挠度：面法线挠度和两端点间距的比值。 17、.允许挠度：主要构件在正常使用极限状态时的面法线挠度的限值（符合为） 18、变形检测：为了确定主要构件在变形量为40%允许挠度时的压力差（符号为P1）而进行 的检测。 19、反复变形检测：为了确定主要构件在变形量为60%允许挠度时的压力差（符号为P2）反 复作用下不发生损坏及功能障碍而进行的检测。 20、定级检测：为确定外门窗抗风压性能指标值P3和水密性指标值ΔP而进行的检测。（确 定产品门窗）。 21、工程检测：为确定外门窗是否满足工程设计要求的抗风压和水密性能而进行的检测。（满 足设计要求的工程门窗）
建筑外窗工程检测与评定规程
前言 为了控制建筑外窗工程的施工质量，规范建筑外窗检测程序和方法，根据省住房城乡建设厅关于印发《2014年度江苏省工程建设标准和标准设计编制、修订计划》的通知,苏建科（2014）256号文的要求，江苏方建工程质量鉴定检测有限公司会同有关单位，编制本规程。 在规程编制过程中，编制组认真总结近年来我省建筑外窗检测过程中的问题和经验，对外窗工程现场存在的一些关键质量问题的处理，在大量试验工作的基础上，通过反复讨论、修改和完善，制定了本规程。 本规程共分8章，主要内容包括： 1、总则；2、术语；3、建筑外窗工程材料；4、建筑外窗产品；5、外窗工程安装质量检查检测；6、外窗工程现场检测； 7、建筑外窗的评定；8、报告。附录 A 建筑外窗抭风压、气密、水密性能检测方法；附录B 建筑外窗保温性能检测方法；附录C 建筑外窗现场气密性检测方法；附录D 建筑外窗隔声性能实验室检测；附录E 建筑外窗隔声性能现场检测；附录F 红外热像仪检测外窗密封缺陷；附录G典型外窗玻璃的光学、热工性能参数。
目录 1 总则 (1) 2 术语 (2) 3 建筑外窗工程材料 (3) 3.1 一般规定 (3) 3.2 型材 (3) 3.3 玻璃 (3) 3.4 密封材料及五金件 (4) 3.5 质量保证资料 (4) 4 建筑外窗产品 (6) 4.1 一般规定 (6) 4.2 检测项目 (6) 4.3 质量保证资料 (6) 5 外窗工程安装质量检查检测 (8) 5.1 一般规定 (8) 5.2 检查检测项目 (8) 6 外窗性能现场检测 (10) 6.1 一般规定 (10) 6.2 检查检测 (10) 6.3 质量保证资料 (11) 7建筑外窗性能综合评定 (12) 7.1 一般规定 (12) 7.2 建筑外窗原材料性能评定............................................................. 错误！未定义书签。 7.3 建筑外窗产品性能评定 (12) 7.4 现场性能评定 (12) 7.5 不合格的处理 (14) 8检测报告 (15) 8.1 报告主要内容 (15) 附录A 建筑外窗抭风压、气密、水密性能检测方法 (19)
附表一：玻璃幕墙 建筑用硅酮结构（耐候）密封胶 GB16776-2005 需要提供的原材料： 一、相容性试验；(检测时间38天) 1、试验用胶 1支 2、参照用胶（无色或者浅色） 1支 3、玻璃 75×50×（厚度按现场用玻璃实际尺寸）mm 8块 4、胶条、泡沫棒各1m 二、剥离粘结性能试验；(检测时间38天) 1、玻璃 150×75× mm 4块 2、铝型材长150mm的付框 4块 附表二：石材幕墙 一、石材密封胶的污染性试验；(检测时间50天) 石材75×25×（厚度）mm 24块 二、石材密封胶相容性、粘结性试验(检测时间30天) 1、石材 150×75× mm 4块 2、泡沫棒1m 三、AB干挂石材幕墙用环氧胶粘剂(检测时间30天) 石材50×30×（厚度）mm 45块 备注： 以上材料必须提供生产厂家、型号规格、代表批量等技术资料。
附表三： 一、铝型材检测；350mm 2根 1、力学性能： 2、表面硬度 3、镀膜厚度 二、钢材力学性能检测； 400mm 3根 三、化学螺栓、膨胀螺栓检测； 1、抗剪性能3根 2、抗拉性能3根 四、石材抗折检测； 长度=10×（厚度）＋50 mm 宽度=100 mm 共10块石材抗压检测：50×50×50（mm） 10块五、石材放射物质检测；2份3公斤 六、铝塑板、铝板的物理性能检测；1平方米 1、180o剥离强度 2、铝皮厚度 七、植钢筋现场拉拔检测：3‰不少于3支 备注： 以上材料必须提供生产厂家、型号规格、代表批量等技术资料。
附表四： 建筑幕墙物理性能检测：（中心检测设备尺寸3.3×4.6） 1、风压变形性能； 2、雨水渗透性能； 3、空气渗透性能； 4、平面内变形性能； 5、节能保温性能； 幕墙的物理性能检测需要在我们中心的试验装置上，安装一个幕墙单元，这个幕墙单元的大小要根据设计图纸上的要求，基本上是：高度有一层楼高，板块中间有一个主龙骨做分格，呈一个田字形，当然，如果玻璃或石材尺寸较小，也要多取几块玻璃（或石材）。这就需要取好主龙骨、次龙骨、玻璃（或石材）、密封胶、泡沫棒等材料，携同工人一起带到省中心，在试验装置上现场安装幕墙，等密封胶表面干燥后，做检测。 需要提供如下技术资料： 1、建筑幕墙检测委托协议书； 2、检测试验板块图 3、检测试验板块竖向节点图； 4、检测试验板块横向节点图；
关于铝合金门窗三性检测规范 门窗三性：抗风压性能，水密性能，气密性能。 门窗的物理性能包括空气渗透、雨水渗漏、抗风压、保温、隔声、采光等。 后三种性能，目前在全国大部分地区只有特殊要求的门窗才需要进行检测；前三种性能在门窗型式检验中为必检项目，门窗的物理三性一般是指这三项性能。我国于1986年颁布了建筑外窗物理三性检测的标准。即： “（GB/T7106-86）《建筑外窗抗风压性能及其检测方法》”、“（GB/T7107-86）《建筑外窗空气渗透性能分级及其检测方法》”、“（GB/T7108-86）《建筑外窗雨水渗漏性能分级及其检测方法》”。随后，国内一些大城市开展了门窗物理三性检测业务，而我区则是在90年代末才开展此项业务的。 ：(1)从节能和防尘方面考虑，确定门窗的夺气渗透性能(2)根据工程所在地气象部门多年统计的风雨交加的最不利情况，确定门窗的雨水渗漏性能(3)计算出工程所在地的风荷载标准值后，确定门窗的抗风压性能工程所在地的门窗风荷载标准值可参考JGJ102—96《玻璃幕墙工程技术规范》进行计算，计算公式如下：W＆W。式中：w为作用在窗上的风荷载标准值；w。为基本风压；睦为阵风风压系数，取225；为风压高度变化系数；为风荷载体型系数，一般取士1．5。 据上式可算出南宁地区和北海地区各建筑层高的风压(表1)。表1由表1可看出南宁地区风压不大，如选用144广西土木建筑2001莲塑料窗，则3O层下用低性能窗优等品即可。而北海地区在8层上就必须先用高性能优等品(安全检测风压达到3500Pa，即现行标准中抗风压的最高等级)上的门窗。因此，只有建筑设计者在了解门窗物理三性的基础上根据实际工程提出要求，门窗生产企业据此没计制作符合要求的门窗，才能确保门窗的使用安全。4有效发挥物理三性检测的监督作用依照建设部(97)建计许字第201号文“关于建筑门窗、幕墙生产许可证换(取)证的补充通知”要求，铝合金窗、塑料窗申证单位均平开窗覆盖推拉窗，即换(取)证企业只需进行某种系列规格的平开窗的抽样迭检即可。这是国家为了简化申证过程所采取的措施，是着重从生产环节对门窗的质量进行控制。其弊端表现在①工程中大量使用推拉窗，而企业却无推拉窗的物理三性检
建筑物理实验报告[建筑热工、建筑光学和建筑声学实验] XXX XXXX XXXXXXX
建筑物理实验报告 第一部分建筑热工学实验 （一）温度、相对湿度 1、实验原理： 通过实验了解室外热环境参数测定的基本内容；初步掌握常用仪器的性能和使用方法；明确各项测量的目的；进一步感受和了解室外气象参数对建筑热环境的影响。 2、实验设备：TESTO 175H1温湿度计 3、实验方法：` （1）在测定前10min左右，把湿球温度计感应端的纱布用洁净水润湿。 （2）若为手动通风干湿球温度计，用钥匙上紧上部的发条，并把它悬挂于测点。待3～4min，当温度计数值稳定后，即可分别读取干、湿球温度计的指示值。读数时，视平线应与温度计水银面平齐。先读小数，后读整数。 （3）根据干湿球温度计的读数，获得测点空气温度。 （4）根据干、湿球温度计读数值查表，即可得到被测点空气的相对湿度。
4、实验结论和分析 室内温湿度 仪器：TESTO 175H1 位置湿度（%）温度（℃） 暖气上方A 24.5 17.5 桌面上方B 25.6 17.0 南边靠墙柜子C 25.5 16.8 室内门口处D 25.1 16.5 5.对测量结果进行思考和分析 根据测量的数据可以看出，室内各处的温度及湿度较为平均。暖气上方的区域温度较高而导致相对湿度较低。桌子由于靠近暖气，所以温度较高。柜子由于距离暖气较远，温度相对较低，较为接近室内的平均气温。门口处由于通风较好，温度较低，湿度相对较高。
（二）室内风向、风速 1、实验原理：QDF型热球式电风速计的头部有一直径约0.8mm的玻璃球，球内绕有镍镉丝线圈和两个串联的热电偶。热电偶的两端连接在支柱上并直接暴露于气流中。当一定大小的电流通过镍镉丝线圈时，玻璃球的温度升高，其升高的程度和气流速度有关。当流速大时，玻璃球温度升高的程度小；反之，则升高的程度大。温度升高的程度反映在热电偶产生的热电势，经校正后用气流速度在电表上表示出来，就可用它直接来测量气流速度。 2、实验设备：TESTO 425 3、实验方法： （1）把仪器杆放直，测点朝上，滑套向下压紧，保证测头在零风速下校准仪器。 （2）把校正开关置于“满度”位置，慢慢调整“满度调节”旋钮，使电表指针在满刻度的位置。再把校正开关置于“零位”的位置，用“粗调”、“细调”两个旋钮，使电表指针在零点的位置。 （3）轻轻拉动滑套，使侧头露出相当长度，让侧头上的红点对准迎风面，待指针较稳定时，即可从电表上读出风速的大小。若指针摇摆不定，可读取中间示值。 （4）风向可采用放烟或悬挂丝的方法测定。
铝合金门窗三性检测规范 The Standardization Office was revised on the afternoon of December 13, 2020
关于铝合金门窗三性检测规范 门窗三性：抗风压性能，水密性能，气密性能。 门窗的物理性能包括空气渗透、雨水渗漏、抗风压、保温、隔声、采光等。后三种性能，目前在全国大部分地区只有特殊要求的门窗才需要进行检测；前三种性能在门窗型式检验中为必检项目，门窗的物理三性一般是指这三项性能。我国于1986年颁布了建筑外窗物理三性检测的标准。即： “（GB/T7106-86）《建筑外窗抗风压性能及其检测方法》”、 “（GB/T7107-86）《建筑外窗空气渗透性能分级及其检测方法》”、“（GB/T7108-86）《建筑外窗雨水渗漏性能分级及其检测方法》”。随后，国内一些大城市开展了门窗物理三性检测业务，而我区则是在90年代末才开展此项业务的。 ：(1)从节能和防尘方面考虑，确定门窗的夺气渗透性能(2)根据工程所在地气象部门多年统计的风雨交加的最不利情况，确定门窗的雨水渗漏性能(3)计算出工程所在地的风荷载标准值后，确定门窗的抗风压性能工程所在地的门窗风荷载标准值可参考JGJ102—96《玻璃幕墙工程技术规范》进行计算，计算公式如下：W＆W。式中：w为作用在窗上的风荷载标准值；w。为基本风压；睦为阵风风压系数，取225；为风压高度变化系数；为风荷载体型系数，一般取士1．5。据上式可算出南宁地区和北海地区各建筑层高的风压(表1)。表1由表1可看出南宁地区风压不大，如选用144广西土木建筑2001莲塑料窗，则3O层下用低性能窗优等品即可。而北海地区在8层上就必须先用高性能优等品(安全检测风压达到3500Pa，即现行标准中抗风压的最高等级)上的门窗。
幕墙四性实验 三性试验、四性试验只能针对初期的安全性、舒适性作一检测,虽然在试验的设定上有取较严苛的安全系数,但仍无法保证现场大范围施工时可能产生的误差. 究竟在什么情况下幕墙应做三性试验 幕墙的风压变形性能，雨水渗漏性能，空气渗透性能通称为幕墙的三性，该三项性能检测简称三性试验。 一个幕墙工程，究竟在什么情况下可不做三性试验，什么情况下必须做三性试验？目前包括业主、监理、设计、施工乃至政府质量监督部门都莫衷一是，各执已见。 按照《建筑幕墙》JG 3035-1996中规定，有下列情况之一时需要做三性试验：a 型式检验；b 非定型幕墙出厂检验； c 用户或设计要求时。 《玻璃幕墙工程技术规范》JGJ 102-2003 中规定：玻璃幕墙性能检测项目，应包括抗风压性能，气密性能和水密性能…… 看起来已经说得很明白，但实际上标准和规范中依然存在较大漏洞：首先，是否所有的幕墙都要做三性试验？几十平米、几百平米的幕墙要不要做?超低层的幕墙要不要做？其次，现在一般一个较大型幕墙工程都有不同结构及材料组合形式，既有明框式也有隐框式，既有点玻结构也有吊挂结构，甚至还有双层及单元式等多种组合结构，用材上既有玻璃也有石材还有铝板等等，象这种情况有必要一一都做吗？另外，由于规范中规定的不是黑体字(强制性条文)，在执行起来也就产生了一些偏差，工程开始时，包括业主、设计、施工方没有计划要做三性试验，但到了竣工验收时，质量监督部门却要施工企业提交三性试验报告，这样矛盾也就跟着来了。 大家清楚，做一个三性试验，是要耗时间和精力、耗资源和成本的，从设计、备料、加工、安装到出报告，时间少则1个多月，多则2、3个月，资金少则3、5万元，多则6、7万元甚至更多，算一下，结构稍微复杂的工程如果全都做试验，仅三性试验费要多少？ 同时试验所产生的效果又如何？严格意义上讲，幕墙的三性试验应在工程前期进行，当试验中发现设计、选材或安装工艺等问题时便于及时改进。但让人尴尬是，在赶工期追进度的现实情况下，几乎所有的三性试验都是在工程开工中进行或者说工程完工后才进行，这样即便在试验中发现了问题，谁还会将挂上了墙的幕墙拆下来？当然也就只能是不了了之，个别检测机构在利益的趋动下开一个合格报告也不足为怪。
建筑外窗检测与质量控制 外窗作为建筑围护结构中不可缺少的部件，是室内外联系的重要环节。其性能既要满足采光、通风换气，又要实现防水隔声隔热，还需有一定装饰作用，以提高建筑物室内外视觉美感。外窗是调节室内环境舒适度的关键工具，也是实现建筑节能的重要途径。 外窗是薄壁的轻质构件，也是建筑保温隔热的薄弱环节。外窗耗能占建筑能耗的40%以上，是墙体热损失的5～6倍，因此其节能是建筑节能的关键。 依据北京市《建筑窗应用技术规范》（DBJ01—79—2004）的规定，外窗进入工地后，需送至第三方试验室，对窗的气密性能、水密性能、抗风压性能及保温性能这4个主控项目进行复验检测，检测依据的国家标准为《建筑外窗气密、水密、抗风压性能分级及检测方法》（GB/T7106—2008）和《建筑外窗保温性能分级及检测方法》（GB/T8484—2008）。此外，该地方标准还要求对窗所用中空玻璃的露点及竣工后窗现场的气密性能和水密性能进行测试。 窗的物理性能包括空气渗漏、雨水渗漏、抗风压性能、保温、隔声和遮阳等，其中后两种性能目前在全国大部分地区只对有特殊要求的窗进行检测。窗的气密、水密、抗风压一般可简称为“三性”。 1窗的气密性 窗的气密性是指在窗关闭状态下阻止空气渗透的能力，是最直接的节能指标之一。从热力学的角度考虑，窗的能量损失主要是来自三个方面，即对流、传导和辐射。对流就是在窗的空隙间冷热气流运动，导致热量交换，反映的是窗的气密性。窗气密性等级的高低，对热量的损失影响极大，室外风力的变化会对室温产生不利的影响，气密性等级越高，热量损失就越少，对室温的影响也越小。 目前国内建筑市场用量最多的是增塑聚氯乙烯（PVC-U）窗、铝合金窗，还有部分铝塑复合、钢塑复合、铝木复合材质的窗及木质窗，其主要窗型为推拉窗、平开窗和固定窗，窗型对窗的气密性也有很大影响。 1.1 窗型对热损失的影响 （1）推拉窗生产工艺简单，安装方便，已被广泛采用；但气密性能较差,而平开窗和固定窗的防空气渗漏效果优越得多（表1），从表1中可看出推拉窗不合格率在34.3%，而平开窗不合格率在10.3%。推拉窗由于沿窗框下滑轨来回滑动，上部有较大空间，下部有滑轮间的空隙，窗扇上下易形成明显的空气对流交换，热冷空气的对流形成较大的热损失，因此无论采用何种隔热型材做窗框，通过气密达到的节能效果平平。
建筑光学系列实验 姓名： 学号： 同组人： 实验一：检验侧窗采光房间的实际采光效果 一、实验目的： 学会用照度计检测侧窗采光的实际照度值，计算照度均匀度和侧窗采光系数。 二、主要仪器和设备： ZDS-10照度计2台，光接收器2只。5~7.5m 钢卷尺一把。 照度计的使用见照度计使用说明书，并对两台照度计进行校准。 三、原理简述及实验步骤： 1、采光系数C ：它是室内给定水平面上某一点的由全阴天天空漫射光所产生的照度（En ）和同一时间同一地点，在室外无遮挡水平面上由全阴天天空漫射光所产生的照度（Ew ）的比值，即 C= En Ew ×100% 2、采光照度均匀度= 室内照度平均值最低值 在假定工作面上的照度 或 = 室内采光系数平均值 室内采光系数最低值
3、测试场所和布点 选一侧窗采光房间，在窗、窗间墙中间，垂直于窗面布置二条测量线，离地高度与工作面相同，间隔1-2m 布置一测点，距两端墙面距离为0.5m （如图1）。 侧窗1 侧窗2 测量线1 测量线2测量线 3 4、测量方法： （1）天气条件：最好选择阴天。如无阴天，选朝北房间进行测量。时间最好在9时至16时，因为这时窗外照度变化较小。 （2）室外照度：应选择周围无遮挡的空地或在建筑物屋顶上进行测量。光接收器与周围建筑物或其它遮挡物的距离应大于遮挡物高度的6倍以上。读数时间应与室内照度读数时间一致。（可以用手机联络两台照度计分别在室内或室外同时读取数值）。 （3）室内照度：光接收器放在与实际工作面等高，或距地面0.8m 高的桌面或支架水平面上。测量时应熄灭人工照明灯。测量者应避开
光的入射方向，以防止对光接收器的遮挡。为了提高测量精度，每一测点可反复进行2~3次读数，然后取读数的均值。根据测得数据即可整理绘制成典型剖面的采光系数曲线图，并粗略绘制出教室平面采光系数的等值线。（画出采光系数图）。 四、数据记录及计算 1、室内外照度值记录表（每个点测三次，计算结果取平均值） 室外参考点照度记录表： 2、室内照度均匀度= =
广东省建设工程质量安全监督检测总站广东省建筑幕墙质量检测中心 建筑屋面物理性能检测委托单
注意事项：（送检单位请认真阅读以下事项，这关系到检测能否按时顺利进行。） 1、试件请另附详图（包括试件立面、节点剖面图），作为报告附件一式五份。图纸请尽 量采用A4幅面。幕墙如需进行“平面内变形性能”检测，请详细绘制幕墙连接件图，且要求试件之连接件按工程实际情况制作安装。 2、附图中无法标明的有关制作工艺，如玻璃镶嵌工艺，铝板背面加强筋情况，石材工艺 等，请填入“有关说明”一栏。本项若内容较多，请另页详细说明。 3、检测项目“气密性能、水密性能、抗风压性能、平面内变形性能”均依据“GB/T15227-2007、GB/T18250-2000”进行，如有特殊请注明。 4、检测指标中“气密性能”可填“按国标”，对工程检测“抗风压性能”应按设计计算书给出风荷载设计标准值，如需进行风荷载设计值下的安全检测，需特殊注明。“玻璃种类”应注明钢化状态（半钢化、钢化或普通）。 5、本委托单须在试件进实验室时一并交本中心验收，否则试件不得进行安装。 6、送检单位负责组织幕墙试件的安装；幕墙试件的安装单位负责试件安装、拆卸过程中 的安全管理。 7、试件必须与所提供的资料完全相符，如有不符，本站将拒绝进行检测。 8、安装完成后，安装单位应对试件进行仔细检查。一旦检测开始，在本次检测过程中不 允许作任何调整。 9、委托单内容在检测时确认无误、并与试件完全相符后，检测过程中不得更改。 10、检测前必须预先交付全部检测费用。 11、检测报告发出十五日后由送样单位取回。若未及时取回，留样试件保存期为一个月， 过期后由本中心处理。 （此委托单一式两份提供本中心。本委托单可复印后再填写。） 广东省建设工程质量安全监督检测总站制
石材幕墙材料试验清单 序号 收费项目 计算 单位 收费标准（元） 说明 1 石材幕墙“三性”试验 幅 送样到实验室安装试验。见 附页 2 石材幕墙平面变形性能试验 3 现场外墙淋水试验 ㎡ 现场试验 4 石材体积密度 组 送5件（50×50×50㎜） 5 石材吸水率 组 送5件（50×50×50㎜） 6 石材弯曲强度（干燥105℃干燥箱24h 、水饱和状态泡48h ） 组 送石材长度（厚度×10+50㎜）×宽度100㎜，10件 7 石材抗压强度（干燥105℃干燥箱24h 、水饱和泡48h 、冻融循环20℃水48h,-20℃4h,水融化4h,反复25次） 组 送样，每组5个试件（50×50×50㎜）顺纹理、竖纹理 做齐需30个试件。 8 石材密封胶与石材粘结性（相容性）试验(30d) 组 送一筒结构胶、150×75㎜ 石材4块 9 石材与耐候密封胶的耐污染性（标准条件28d 、70℃高温28d 、紫外线照射28d ，14天各取出2件） 组（每一种参数） 一种参数75×50×25㎜石材8块组成4个试件，共24 块，胶一筒 10 石材双组分结构胶的适用期 组 送双组分胶各一筒 11 石材双组分结构胶拉剪强度（不锈钢-不锈钢） 组 12 石材双组分结构胶压剪强度（石材-石材：标准条件48h 、浸水168h 、热处理80℃168h 、冻融循环20℃水48h,-20℃4h,水融化4h,50次） 组 每一种参数送50×30㎜的石材各10块，送双组分胶 各一筒 13 石材双组分结构胶压剪强度（石材-不锈钢：标准条件48h ） 组 送50×30㎜的石材5块， 送双组分胶各一筒 14 石材耐候胶定伸粘结性（标准状态28d ） 组 每种参数75×25×25㎜6块石材，共送耐候胶一筒 15 石材耐候胶浸水后定伸粘结性(标28d+4d) 组 16 石材耐候胶热压.冷拉后的粘结性（标28d+7d 预处理+14d 试验） 组 75×25×25㎜6块石材，共 送耐候胶一筒 17 石材耐候胶紫外线处理（标准状态72h,紫外线箱72h +240h ） 组 18 石材干挂件承载力试验 组 每种规格送3件 19 检测板材挂件组合单元挂装强度试验 组 每种送5件 玻璃幕墙检测清单
建筑幕墙物理性能检测设备操作规程 一、适用范围： MWK-60-90型幕墙物理性能检测设备。 二、操作前准备： 1、试件的数量、选取方法及试件的要求： 参照国家相关标准执行。 2、试件的装夹： 1）测量检测试件的外形尺寸、分清被试件的户内、户外面。选用适当的，与实际安装方式相同方式，将试件安装在静压箱上。 2）观察试件的支架结构形式，参照国家标准，确定主要受力杆件及挠度测试点的位置。将位移传感器夹具固定于测试挠度处的加力梁上，并将位移传感器的触点对准测试点，调整好距离后，固定于位移夹具上。在采集数据过程中，不允许有任何外力使其产生位移变形。 3）试件安装完成后，要求符合实际安装情况，可开启部分功能正常，表面不可沾有油污等不洁物。 3、蓄水池及水管路准备 1）蓄水池内贮藏至少4/5的水量，并要求水质清洁、无杂物。 2）蓄水池注入水后，检查水路无渗漏。 3）水调节阀应处于关闭状态。 4）喷水控制阀（球阀）应处于打开状态。 4、将控制柜上的电气按键至于关闭状态。 5、检查管路系统连接处应牢固、可靠，无渗漏现象。 6、检查液压系统油位，油液面应位于液位计中间。 三、操作步骤： 手动操作（具体试验步骤及方法应参照国家标准中相应步骤说明）： 1、开机方法： 1）按“电源”按键，接通电源。此时，电源指示灯亮。打开“微机系统”电源。 2）旋至“手动”档位，此时“手动”指示灯亮。系统可进行手动操作。
3）旋至“正压”档位，正负压换向阀处于“正压”状态，系统处于正压状态。反之，旋至“负压”档位，则系统处于负压状态。 4）按下“气泵”按键，启动气泵。 5）按下“高压”或“中压”或“低压”按键，根据试验压力要求选择。 6）启动风机，等风机运转平稳后，开始进行试验操作。 2、预备加压试验 1）在所有阀门处于关闭状态的情况下，按下“中压”按键，此时“中压”表显示。 2）点动变频器按键，调整系统压力为一定值，具体值应参照国家标准相应要求确定。然后，点动变频器按键，使系统压力为“零”，试验时间参照国家标准中相应要求。 3）加压结束后，将仪表、阀门关闭。 3、变形检测 1）检查加压状态，根据试验需要确定用“正压”或是“负压”。 2）按下“高压”按键，高压表显示。 3）检查位移表显示。 4）按变频器按键，调节压力值。检测数据的采集从控制面板上相应的数显位移表及压力表读数，数据的整理参照国家标准的相应规定，确定P1值。 5）变形检测结束后，将位移传感器从夹具上取下。 4、反复加压检测 1）在“正压”状态下，按变频器按键，将系统压力调节到符合要求的压力值。 2）然后，按“负压”按键，使系统压力切换到“负压”状态，按变频器按键，将系统压力调节到符合要求的压力值。压力升降时间，压力差作用时间及评定方法按照相应国家标准执行。 5、定级检测或工程检测 1）按变频器按键，调节系统压力，从零升至P3或P3’，然后降至零，再降至-P3或-P3’后升至零。 2）正、负压切换通过“正压”“负压”按键实现。压力持续时间及评定方法按照相应国家标准执行。 6、附加渗透量的测定 1）充分密封试件上的可开启缝隙和镶嵌缝隙，或用不透气的盖板将箱体开口盖严。
Record the situation and lessons learned, find out the existing problems and form future countermeasures. 姓名：___________________ 单位：___________________ 时间：___________________ 空气质量简易检测实验报告
编号：FS-DY-20646 空气质量简易检测实验报告 铜鼎中学地处江南水乡，这里山清水秀，但由于森林的过度砍伐，水土流失，整体环境恶化，这里的山不再有往日的郁郁葱葱，这里的水不再有往日的清澈见底，这里的天不再有往日的湛蓝清新。为此，我们课题研究小组进行了一个多月的调查研究和具体实验。 我们课题研究小组在指导老师的带领下，对我乡进行了调查走访，了解我乡以往空气质量状况。据上了年纪的老人讲，以前我乡森林多，村边田头到处是高大的树木，不像现在山头只有矮小的灌木林，难见高大的树木，清风送爽，天空瓦蓝瓦蓝的，不像现在天空时时是灰朦朦的，难得一见天空的湛蓝。虽然铜鼎的空气质量状况比较好，但与以前相比，要差很多了。 空气质量状况的好坏，关系着人们的身体健康，如果空气中含有过量的污染物，就会对人体造成极大的影响，导致
各种疾病的发生。因此，我们课题研究小组分成四个小组，带着空气采样机对我乡多个地方进行了空气采样，在森林边、河水边、村落旁、闹市区、学校等地方进行了空气采样，通过空气采样机得出的具体数据，并把这些数据带回了实验室进行分析。 随着人们环保意识的提高，室内空气污染问题日益受到人们的重视，据有关资料介绍，室内空气往往比室外空气污染更严重，而我们人类绝大部分时间是在室内度过的，因而，室内空气污染比室外空气污染对人体的影响更大，所以，我们在进行了室外空气采样之后，又对室内空气质量进行了检测。我们课题研究小组成员带着空气采样机、甲醛检测仪、苯检测仪等仪器对教室、寝室的空气进行了采样和检测，并把实验时局带回了实验室进行了综合分析。 经过我们课题研究小组的检测，我乡室外空气质量状况总体来说较好，空气污染指数小于50，达到了一级标准，但闹市区和村落的空气质量状况不容乐观，空气污染指数53，首要污染物是可吸入颗粒物。而我们生活学习的教室、寝室的空气质量，总体来说状况较好，二氧化硫、二氧化氮、甲
对建筑外窗三项物理性能检测技术的研究 随着生活水平不断提高,以及高档建筑的不断的出现,铝合金门窗塑钢门窗的使用逐渐普及,人们的对门窗产品的要求也越来越高。门窗是建筑物的重要组成部分,它直接影响着人们的生产生活,但是目前市场上很多门窗却存在很大的质量问题。 本文结合我们多年的检测经验,对建筑外窗的三项主要物理性能,即抗风压性、气密性、水密性的检测技术进行粗略的探讨和研究。 标签：物理性能抗风压性气密性水密性 0 引言 门窗是建筑物的重要的组成部分,它们在建筑物上不止要承受来自自然因素的影响(风雨雪的侵袭),同时还要承受在使用过程中的开关及自重的压力。其中,风的影响是使门窗的横杆、竖挺、窗棂和窗框、扇等产生变形磨损的主要原因之一。 建筑外窗的物理性能主要可以分为一下六项:抗风压性,气密性,水密性,采光性,保温性,隔声性。建筑外窗物理性能的其中三项,抗风压性、气密性、水密性逐渐成为建筑工程质量检测的重点。建筑外窗质量是否达到标准,主要是看它能否承受各种风力,一般是以单位面积上承受的气体的压力值来衡量。在目前的实际检测过程中,发现建筑外窗的质量仍然达不到国家有关标准要求,这些质量问题直接影响建筑外窗质量以及检测技术的进一步发展。 建筑外窗的物理性能中,气密性和保温性对建筑热环境和建筑节能影响最大,采光性同建筑的节能也有一定的关系。如果建筑外窗的气密性不好,可能导致透过外窗的空气渗透量增加,使冬天的取暖或者夏天空调的能耗增加,造成相应的能量浪费。如果保温性不好,可能会引发通过传导传热的能耗增加,同样造成能量的浪费。 在实际中,气密性、保温性仅仅是影响夏季空调能耗的一个方面因素,另一个因素是建筑外窗玻璃的阻热能力如何。所以,目前市场上的许多反射反光玻璃和遮阳装置在建筑外窗中应用都具有明显的节能效果。 对三项物理性能检测 1 抗风压性能 外窗抗风压性能,指紧闭的外窗在风压作用下,防止发生损坏或者功能破坏的能力,主要是以窗体受力杆件的挠度进行评定。建筑外窗边框是指满足建筑功能需求及连接要求,对型材的惯性矩要求较低。在建筑外窗的三项物理性能中,抗风
外窗现场气密性检测简介 外窗的气密性能是影响建筑空调能耗的一个非常重要的因素。为了节能和改善室内热环境,迫切需要提高外窗的气密性。因此,开展建筑外窗气密性现场检测是当前建筑节能的迫切需要。本文主要介绍了建筑外窗气密性能现场检测的抽样要求、检测原理及装置、检测依据、检测项目、检测步骤以及判定依据。 1、抽样要求 建筑门窗工程在竣工验收前，应对建筑外窗的气密性能进行现场抽样检测。单位工程随机抽取同一生产厂家、同系列、同规格、同分格形式具有代表性的1组建筑外窗试件，试件数量为三樘外窗。 2、检测原理及装置 以10Pa压差下检测对象单位缝长空气渗透量或单位面积空气渗透量进行评价。现场利用密封板、围护结构和外窗形成静压箱，通过供风系统从静压箱吹风在检测对象两侧形成正压差或负压差。在静压箱引出测量孔测量压差，在管路上安装流量测量装置测量空气渗透量。 现场操作：a.接通电源。试验开始前查看窗及洞口状况，墙面应光滑致密，窗扇处于关闭状态，测量窗体尺寸并拭去墙面灰尘。 b. 根据窗口安装高级密封塑料布。先将可调支撑架按位置均匀支撑到窗洞口内，外沿尽量与墙面平齐（小于支撑架尺寸的窗可不布置）。然后将双面密封胶条贴于窗洞口四周，可贴多排但不能有缺口。用高级密封塑料布从上而下粘贴洞口，在底部即窗台上方位置剪口于送风管（无透明管一端）对接，周边用透明胶带密封，在送风口另一侧开一小口用胶带将测压管粘在塑料布上，最后贴合塑料布底部。如进行附加渗漏量测试用密封胶带将窗接缝从外侧密封。 c. 打开控制箱，连接控制箱电源线，将送风管另一端接风机正压口或负压口。另一接口接有机玻璃管，测压接头另一端接控制箱测压口接头。
深圳机场T3航站楼建筑幕墙物理性能检测标准分析摘要:深圳机场t3 航站楼占地面积约19.5 万平方米，总建筑面积45.1万平方米。要求对屋面系统进行多达13项国标与美标性能检测。本文通过对模型检测过程的描述，对两种标准进行分析。 关键词:深圳机场t3航站楼；幕墙物理性能检测标准；国标；美标 abstract: shenzhen airport terminal t3 covers an area of about 195000 square meters, with a total construction area of 451000 square meters. to roofing system requirements as many as 13 item with american standard gb performance test. this article through to the description of the course of model checking, two kind of standard for analysis. keywords: the shenzhen airport t3 terminal; curtain wall physical properties test standards; gb; american standard 中图分类号：x738.2文献标识码：a 文章编号： 图1 深圳机场t3航站楼建筑效果图 检测程序概述 深圳机场t3航站楼幕墙系统检测标准采用国标与美标交替进行的检测方法和程序。检测程序如下。 1．1预加载与预测试 (50% p3) 1．2气密性能检测(gb/t 15227-2007建筑幕墙气密性能检测方法)
发表时间：2015/12/28 来源：《基层建设》2015年19期供稿作者：蔡祖强[导读] 广东省东莞市樟木头镇建筑材料试验室外窗检测主要检测建筑外窗水密性、气密性和抗风压性能。水 密性能即是指关闭的外窗在风雨同时作用下阻止雨水渗透的能力。 蔡祖强 广东省东莞市樟木头镇建筑材料试验室523620 摘要：笔者主要从事建筑行业。本文主要从外窗检测简介、检测前准备、建筑外窗三性检测、不同种类外窗三项性能的比较、建筑外窗“三性”这几个方面介绍了题目。本文旨在同行探讨学习，共同进步。 关键词：简介；测前准备；三性检测；比较；设备 一、外窗检测简介 外窗检测主要检测建筑外窗水密性、气密性和抗风压性能。水密性能即是指关闭的外窗在风雨同时作用下阻止雨水渗透的能力。气密性能即是指外窗在关闭状态下阻止空气渗透的能力。抗风压性能是指关闭的外窗在风压作用之下不出现功能障碍和损坏的能力。进行抗风压性能检测的时候，也许会造成损坏甚至试件变形。所以应该先做气密性检测，之后再做抗风压性能及水密性检测。 二、检测前准备 窗试件应该在18℃～28℃的环境下存放16h以上方可进行检测。并应测量室内气压、温度、外窗开启缝长度、高度、窗框厚度以及宽度（按窗框最外沿测量）。以上数据应该做好记录并开机后输入检测软件。然后再安装窗试件。安装试件需要垂直水平，固定窗框用夹具控制好紧固螺栓力度，以避免用力过度而造成窗框变形。安装后应该将试验机附加边框与试件之间用玻璃胶或宽胶带密封。气密性数据采集的时候，可以降低附加渗透量以及总渗透量数值，因此减少空气流量波动，带来压力传感器数值波动或空气流量传感器。在雨水渗透性试验中，可避免附加边框与窗试件相互之间缝隙漏水造成测试数据有误。试件安装之后，应反复开关5次再关紧，以便防止窗框在固定的时候被夹具挤压变形而导致检测结果受到影响。准备工作完成后便可开始检测。 三、建筑外窗三性检测 1、气密性能检测 建筑外窗气密性能即是指建筑外窗在关闭状态下，阻止空气渗透的能力。现行G Bfr7or7一202《建筑外窗气密性能分级及检测方法》中以“单位面积空气渗透量”“单位缝长空气渗透量”这两项技术指标来综合评定建筑外窗的气密性能。 单位缝长空气渗透量是指在标准状态下，单位时间通过单位缝长的空气量；单位面积空气渗透量是指在标准状态下，单位时间通过单位面积的空气量。在气密性检测过程当中，先密封试件上的可镶嵌缝隙和开启缝隙，分别按照特定的检测加压程序施加负压和正压，测出试件的附加空气渗透量，之后去除试件上的密封措施，按照相同的加压程序来测出试件总的空气渗透量，分别
1概述 1.1依据标准 《建筑用塑料窗》GB/T28887-2012 《建筑外窗气密、水密、抗风压性能分级及检测方法》GB/T7106-2008 1.2适用范围 本检测细则适用于建筑外窗（含落地窗）的气密性能分级及检测方法、抗风压性能分级及检测方法、水密性能分级及检测方法，只限于窗体本身，不涉及窗与维护结构之间的接缝部位。 1.3窗的分类、规格和型号 1.3.1窗的名称、代号： 1.3.1.1固定塑钢窗 GSC 1.3.1.2平开塑钢窗 PSC 1.3.1.3推拉塑钢窗 TSC 1.3.2特性代号 1.3. 2.1规格：宽1500mm，高1800mm，表示为150180 1.3. 2.2外窗：W 1.3. 2.3带纱窗：A 1.3.3窗框厚度基本尺寸 注：表中未列出的窗框厚度尺寸，凡与基本尺寸系列相差在±2mm之内的，均靠用基本尺寸系列 1.3.4产品型号示例 室外用内平开塑钢窗：带纱窗，窗框厚度60系列，洞口宽度1500mm，洞口高度1800mm，依据标准GB/T28887-2012，用下列符号表示： SC-W-NP-60-150180-A-GB/T28887 1.4窗的性能试验分级表 表（1） 表（2）
2.1同一窗型至少选取三樘试件。 2.2试件的型号必须与委托单所委托相符，并且试件上不得附有任何多余零配件或采用特殊的组装工艺或改善措施。 2.3试件镶嵌应符合设计要求。 2.4试件必须按照设计要求组合、装配完好，并保持清洁、干燥。 3试验前的准备 3.1准备 3.1.1试验前窗试件应在18～28℃的条件下存放16h以上，除特殊规定外，试验在常温条件下检测。 3.1.2测量试件的外形尺寸大小、结构形式、确定隔板及夹具位置，选用合适的密封板；测量试件的开启缝总长度L及窗试件面积A，确定淋水量的大小及喷头的数量，接好喷水管路。 3.1.3将蓄水池装满水。 3.1.4记录试验时试验室的大气压值和室温值。 3.2安装试件 3.2.1观察试件型材的制造方式（主要是四个角的搭接方式），必要时采用辅助措施以减小缝隙。 3.2.2均匀分布夹具，均匀夹紧，并在夹紧时使用备用木垫块，以防止机械压力造成的试件变形或损坏。 3.2.3试件安装后要求垂直，下框水平，不允许有因安装出现的变形。 3.2.4安装位移测试器，将位移计安装在规定位置上。测点位置规定为：中间测点在测试杆件中点位置；两端测点在距杆件端点向中点方向10mm处。当试件的相对挠度最大的杆件难以判定时，也可选取两根或多跟测试杆件，分别布点测量。将位移显示器调零。 3.2.5试件安装完毕后，应将试件可开启部分开关5次，最后关紧。 3.3试验记录 3.3.1记录试件的委托单位、生产厂家、工程名称、试件的型号规格、委托编号及委托日期； 3.3.2记录试件在各级压力下的空气渗透量值以及在100Pa作用压力下的计算程序及结果； 3.3.3记录并计算整个试件的淋水量及渗透情况； 3.3.4记录抗风压性能试验中每级压力差作用下的面法线位移量，并计算反复加压检测和安全检测值； 3.3.5记录反复加压检测和安全检测中发生的变形损坏和功能障碍。 3.4试验设备 3.4.1MW-W-2324-A型门窗检测仪 3.4.2设备的操作应符合YHJC—ZD—03—28《MW-W-2324A型门窗检测仪操作规程》中的技术指标要求。
