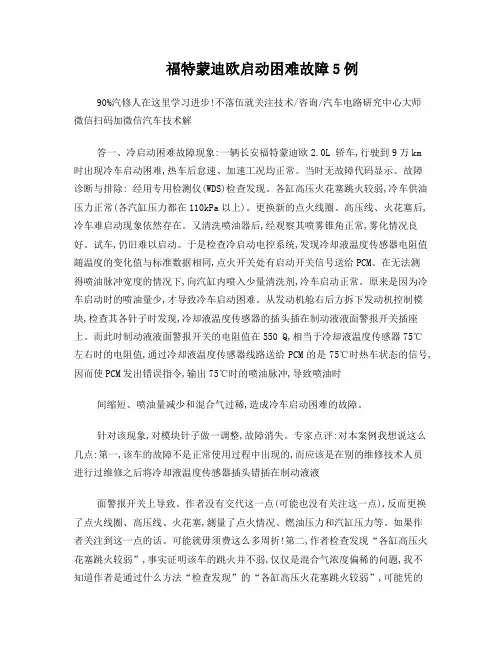

福特蒙迪欧启动困难故障5例
90%汽修人在这里学习进步！不落伍就关注技术／咨询／汽车电路研究中心大师微信扫码加微信汽车技术解
答一、冷启动困难故障现象:一辆长安福特蒙迪欧2．0L 轿车，行驶到9万km时出现冷车启动困难，热车后怠速、加速工况均正常。当时无故障代码显示。故障诊断与排除: 经用专用检测仪(WDS)检查发现。各缸高压火花塞跳火较弱，冷车供油压力正常(各汽缸压力都在110kPa以上)。更换新的点火线圈、高压线、火花塞后，冷车难启动现象依然存在。又清洗喷油器后，经观察其喷雾锥角正常，雾化情况良好。试车，仍旧难以启动。于是检查冷启动电控系统，发现冷却液温度传感器电阻值随温度的变化值与标准数据相同，点火开关处有启动开关信号送给PCM。在无法测得喷油脉冲宽度的情况下，向汽缸内喷入少量清洗剂，冷车启动正常。原来是因为冷车启动时的喷油量少，才导致冷车启动困难。从发动机舱右后方拆下发动机控制模块，检查其各针子时发现，冷却液温度传感器的插头插在制动液液面警报开关插座上。而此时制动液液面警报开关的电阻值在550 Q，相当于冷却液温度传感器75℃左右时的电阻值，通过冷却液温度传感器线路送给PCM的是75℃时热车状态的信号，因而使PCM发出错误指令，输出75℃时的喷油脉冲，导致喷油时
间缩短、喷油量减少和混合气过稀，造成冷车启动困难的故障。
针对该现象，对模块针子做一调整，故障消失。专家点评：对本案例我想说这么几点：第一，该车的故障不是正常使用过程中出现的，而应该是在别的维修技术人员进行过维修之后将冷却液温度传感器插头错插在制动液液
面警报开关上导致。作者没有交代这一点(可能也没有关注这一点)，反而更换了点火线圈、高压线、火花塞，测量了点火情况、燃油压力和汽缸压力等。如果作者关注到这一点的话。可能就毋须费这么多周折!第二，作者检查发现“各缸高压火花塞跳火较弱”，事实证明该车的跳火并不弱，仅仅是混合气浓度偏稀的问题，我不知道作者是通过什么方法“检查发现”的“各缸高压火花塞跳火较弱”，可能凭的是感觉，肯定不是利用示波器检测点火波形发现的。正因为这一“检查发现”，作者更换了“点火线圈、高压线、火花塞”，实在叫人无话可说。第三，既然是将冷却液温度传感器插头错插在制动液液面警报开关，而制动液液面警报开关的电阻值为550 Q，相当于冷却液温度为75℃时的电阻，那幺PCM 接收到的冷却液温度传感器信号肯定应该是75℃的信息。我相信这一信息肯定在WDS中有数据显示，作者拥有专业的WDS，并且文章一开始就说“经用专用检测仪(WDS)检查”，那么我们要问，用WDS检查了什么?为何没有发现冷车75℃
的冷却液温度不正常呢?如果发现这一信息，也许故障解决就没有这么繁琐了。二、热车启动困难故障现象一辆长安福特蒙迪欧(2．5L V6)轿车，行驶8万km时，该车发动机在正常工作温度下能够正常运转，但只要关闭发动机约半小时左右后重新启动，发动机就启动困难了，并发出“突突突”声音。经多次启动，发动机才能着车运转。故障诊断与排除首先用WDS检测仪，检查发动机电控部分是否存在故障码。经检查发动机电控系统无故障码存储。对冷却液温度、进气温度等传感器信号进行动态检测，均在正常范围值之内。故问题根源不在发动机电控系统。在诊断时，考虑到启动过程混合气的燃烧需要较高的点火能量，拆下6个火花塞进行检查，发现火花塞电极间隙都较大。更换全部火花塞后重新试车，发现冷车时发动机较容易启动一些，而热车熄火后一段时间仍然处于启动困难状态。结合该车症状仔细分析，故障出现在燃油系统的可能性较大，必须对燃油压力进行检测。取出燃油压力表，连接到供油管路上，启动发动机。怠速时燃油压力为350kPa，属标准范围。当发动机熄火后，燃油系统压力很快便下降到20kPa左右，不能保持压力，看来燃油管路中必定存在漏油的地方。经仔细检查，燃油管路及喷油器均无泄漏处。最后查出是燃油泵单向阀已损坏。原来，燃油泵由于长时间使用没有得到及时清洗造成单向阀损坏，导致熄火后油管中的残余燃油返流，使系统压力降低，
发动机得不到充足的启动油压。加之发动机舱内温度高，油管内汽油吸收周围热量，由液态变为气态，使燃油供给通道受阻。发动机因缺乏正常的燃油供应而不能正常启动，所以启动困难。随着发动机连续多次启动，油压逐步提高，当达到启动所需油压时，引擎才能着车运转。更换新燃油泵后，测试熄火后的保持压力为300kPa，在正常范围内。经试车正常，故障排除。专家点评：
该案例中后来的分析是很有道理的。但是在故障检测的过程中，有一点做法是值得商榷的：那就是检查点火性能，更换火花塞(虽然案例中火花塞间歇偏大，对启动性能有影响)。更换火花塞后，由于冷车时混合气形成的条件差，如果点火能量真的不够的话，应该对冷车启动影响更加明显。而本案例中冷车启动正常、热车启动困难，基本可以排除点火性能不良的可能性。三、冷却液温度高启动困难故障现象一辆福特蒙迪欧2000款型轿车，行驶12万多km。启动发动机时，出现有时能顺利启动、有时不能启动的现象，并且运行过程中冷却液温度很高。故障诊断与排除首先考虑是否由于节温器未打开或循环水泵工作不良，造成发动机温度高，难于启动。于是反复在冷却系统找原因，并且换用了新的冷却液温度传感器和节温器总成．但故障仍未排除。经过仔细分析，该车有时能顺利运转，说明各部位基本正常，机械部分无大问题，因此应该检查电控系统。而出现冷却液温度过高并伴
随着有时不好启动，肯定与点火时间有关。综合考虑，重点检查各元件有无松动或线头有无连接不良的现象。经检查，发现位于缸盖下部的曲轴位置传感器内部固定座断裂，造成松动，使点火时间不准。因为在检查时整个传感器的线路未断，各电阻值均正常，加上发动机指示灯未亮，所以造成诊断困难之缘故。更换一新曲轴位置传感器后，故障排除。专家点评：该案例的题目和故障现象描述不够贴切，该车的故障应该是发动机偶尔无法启动并且运行过程中水温高。发动机偶尔无法启动的故障，主要在电控和电路系统中。对于此类故障，应该首先确认发动机无法启动的原因是不喷油还是不点火?或者是既不喷油又不点火?此时用双通道示波器在启动发动机的同时检测次级点火波形和喷油波形，同时用燃油压力表检测燃油压力。第一种情况，如果既有点火又有喷油脉冲，但是无燃油压力，说明故障是电动燃油泵的线路接触不良；第二种情况，如果燃油压力正常、喷油脉冲也正常，但是点火中断，则说明故障是点火系统中存在接触不良的现象；第三种情况，如果燃油压力正常，既没有点火也没有喷油脉冲，则说明是PCM供电或搭铁线路中断，或者判缸信号错误。该车的故障，我们可以发现是第三种情况，此时观察检测仪器是否可以和PCM进行通讯联络，如果无法进行通讯联络，则说明是PCM供电或搭铁线路中断；如果检测仪器可以和PCM通讯联络，则说明是判缸信号错误导致的。
该车故障属于后者，而曲轴位置传感器是向PCM提供判缸信号的，此时检查曲轴位置侍感器就顺理成章了。正是由于曲轴位置传感器内部固定座断裂，导致PCM判缸不准，从而导致点火正时不当，出现发动机水温高的故障。四、油压低冷车启动困难故障现象一辆福特蒙迪欧2．OL轿车，行驶12万km时，出现冷车启动困难。只有反复启动车辆才可发动着车的现象。故障诊断与排除首先在冷车时，用模拟信号仪模拟低温启动信号来发动车辆，症状有所改善，但不明显。于是，检测系统静态油压，此车标准压力为300～360kPa，熄火10min后，冷发动机油压不小于220kPa，热发动机油压不小于300 kPa为正常。但是此车在熄火10min后，油压远远低于标准值，说明系统存在泄漏。遇到类似故障，一般按以下步骤进行排除：1．将回油管堵住。在8号熔丝供电让油泵运转5s。观察油压保持情况，发现仍然泄漏。2．将进油管拆下，回油管仍堵住，用过滤的压缩空气将向油道内送入加压燃油，发现系统还是泄漏。3同时发现油压调节器上卡簧边缘有油渗出。原来是燃油压力调节密封圈损坏，导致上述障。更换调节器后，系统便可正常启动。专家点评：该案例似乎有些矛盾。如果仅仅是燃油压力调节密封圈损坏有油向外渗漏，导致燃油压力在10min后降低到远远低于标准值，那说明此时渗漏已经非常严重了，检测也应该可以发现问题。如果由于燃油压力调节密封圈损坏导致回油量过大，
此时夹住回油管，燃油无法回流，燃油压力应该能够保持住，就不应该继续存在渗漏现象。该车故障的确是由于燃油压力调节损坏，回油量过大，燃油压力偏低导致的。但是作者在检测过程中，始终没有给出自己实际的检测数据一一燃油压力到底是多少?我们无法知道，文章仅仅给出了该车的标准。我认为应该记录实测的燃油压力情况。五、喷油器漏油启动困难故障现象一辆福特蒙迪欧２.０L轿车，当行驶15万km 后进我服务站，客户反映该车在冷车时能够顺利启动，但有时热车启动特别困难。故障诊断和排除混合气过浓往往是造成热车不易启动的原因。由于该故障现象直接与温度有关，因而首先检查了冷却液温度传感器及其控制线路，均属正常。在检查过程中发现，该车热车熄火后立即启动，启动良好，但熄火后等候5—8min后，再启动就非常困难。检查燃油系统，接好燃油压力表，启动发动机，压力正常。熄火后再看油压表，发现油压很快下降，断开回油管接头，无回油，说明漏油在油泵至喷油器之间。拆下4个喷油器检查实验。发现喷油器都有严重的漏油现象。全部更换新的喷油器后，无论冷车启动还是热车启动都很正常，故障排除。专家视点：通过上述五个启动困难的案例(其实是4个，案例三不应该是启动困难，而是偶尔无法启动故障)，我们不难发现，排除启动系统本身的原因之外，发动机启动困难一般可以分为三种情况：第一种情况是冷车启动困难，热车启动正常。导致此
类故障的根本原因是混合气偏稀，或者点火能量偏低。主要应该检查燃油压力(偏低)、漏真空(进气系统漏空气、EGR阀泄漏废气、PCV阀工作不良)、进气门处是否存在大量积碳(吸附燃油)、喷油器(由于积碳堵塞导致燃油雾化不良)、冷却液温度传感器信号(指示高温)、空气流量传感器信号(失准)、进气系统(胶质过多，节气门无法正常开启)和点火能量(启动发动机的同时测量点火波形)。第二种情况是冷却启动正常，热车启动困难。导致此类故障的根本原因是混合气偏浓，或者由于气阻产生导致混合气偏稀。混合气偏浓主要检查喷油器(是否滴漏)、活性炭罐电磁阀(是否密封不严)、冷却液温度传感器信号(指示低温)、空气流量传感器信号(失准)。气阻主要检查燃油压力(保持不住)、燃油管路布置(不当，异常热源烘烤)。第三情况是冷热车均启动困难。导致此类故障的根本原因是缸压不足，点火正时或喷油正时不当，进、排气不畅，进气系统大量泄漏。此时主要检查汽缸压缩压力(一般伴有动力不足、烧机油、加速不良故障现象)、点火正时或喷油正时(一般伴有动力不足、加速放炮、怠速不稳故障现象)、空气滤清器(太脏，进气阻力太大，一般伴有加速不良)、三效催化转化器(堵塞，一般伴有动力不足，加速不良故障现象)、进气泄漏(一般伴有加速熄火、怠速不稳故障现象)。↓↓↓长按关注汽车电路研究中心公众号更多技术学习
点击下方
汽车发动机无法启动的原因和故障排除 序言 汽车发动机无法启动是较为常见的现象，现在买车的人越来越多了，在汽车启动的过 程中可能会遇到车子启动困难的现象，特别是车子停放几天或者一段时间后，启动非 常困难，或者是根本不能启动。对于像这类发动机启动困难，一般伴随的结果就是燃 油消耗过高，遇到上坡时，你可能会发现动力不足，爬坡吃力的现象，感觉就是车子 明显的偏软。对于发动机启动困难的现象，现从发动机启动困难的一些原因和解决的 办法来简要分析下。 步骤/方法 第一、油箱没油或者燃油油位低导致不能正常供油引起的，给油箱加满油就可以了。 第二、喷油器出现问题，(1) 喷油器O型密封圈损坏或丢失，检查密封圈，有损坏就 更换；(2)喷油器有污物或者调节不当，对喷油器重新调整，检查清洗滤网或者更换。 第三、进气系统问题，(1)进气管堵塞，检查空气滤清器和进气管路；(2)进气系统阻力超出技术规范严格参照规范来执行修改。 第四、燃油油道中存在杂物堵塞进气管，着重检查空气滤清器和进气管路，清除杂物。 第五、燃油泵出现问题 (1)燃油输油泵进口滤网堵塞解决办法就是清除污物；(2)齿 轮泵驱动轴断裂或者错位，重新调整或者更换新的驱动轴配件。 第六、燃油进油口问题 (1)进油口因杂物赌塞，仔细检查滤清器是否存在异物，及时 清理；(2)进油口漏气，仔细检查接头和软管是否接紧。 第七、燃油质量问题 (1)燃油等级与应用类型不符；(2)劣质燃油或者燃油中混有水。及时更换合乎等级的正规燃油。 第八、断流阀出现问题一般断流阀因线路接触不良或者断线，试着手动控制开关启动看看，同时检查线路是否出现问题。 车辆无法启动是一个相对比较常见的问题，在车辆无法启动的时候您不妨从以下几个 方面对车辆进行一下初步检查。 １、首先看看油表显示是否有油，很多新司机由于经验不足会忘记加油，车辆没 有了汽油自然不能启动。
老师傅分享：福特蒙迪欧变速箱故障维修全程 福特蒙迪欧，是一款长安福特科技含量最高、制造工艺最精良的旗舰车型，不仅搭载多项创新科技，并在至臻品质、动力系统以及安全性能等方面实现全面提升。 蒙迪欧最早搭载的是4速/5速的手自一体变速箱，在07-10年主要搭载的一款TF-81的爱信6速变速箱。随着变速箱技术的发展，蒙迪欧在11-12年采用一款高端的6速湿式双离合—MPS6。13年之后的蒙迪欧主要采用了福特自主研发的一款6速AT变速箱—6F35，近两年来，蒙迪欧的部分车型也在尝试搭载CVT变速箱。 本次维修的是13年福特蒙迪欧2.0T，搭载的是6F35的AT变速箱，车主反馈的问题是变速箱出现异响——齿轮声，声音非常明显，经详细询问，了解到前不久刚更换了变速箱油，且油加的过多，经常提示变速箱高温故障，放油之后便出现了此次故障。 进场后，师傅通过检测数据流，上路试车，并抬车实验检测后，确认故障为：高温损坏变速箱内部易损件，碎屑高速撞击链条齿轮致使结合松旷，出现此问题。 建议维修方案：更换链条齿轮，行星架，内部易损件。 因为车主之前跑过不下5家4S店和维修站，都对此故障判断不准，不敢维修，终于判断出问题后，加上对公司设备、人员等硬件配备信任，车主立马同意进场进行维修。 下面就是车辆车的维修全程： 该车拆下变速箱时，一定要用横梁和千斤顶将悬空的发动机固定住，以防掉落。
下一步开始拆解变速箱 高温致使易损件烧掉，碎渣打坏链条齿轮
全修全保方案，各类需修复配件拆解 阀体 变扭器
经过师傅们3天的努力，箱子终于维修完毕 装车、试车过程就不再赘述，一切顺利，车主满意交车。 变速箱的型号林林总总，但变速箱功能大同小异。不同的车型，出现的故障表现多有相似，如何准确判断故障，正确的处理故障，需要有多年技术的沉淀。 建议广大车主出现问题不要盲目处理，多转多问，货比多家，专业的维修不仅可以准确的解决问题，也能同比的延长变速箱的使用寿命。 上海新孚美汽车自动变速箱技术服务有限公司，是一家专门致力于汽车自动变速箱维修和再制造业务的企业。至今，在华东，华北，华中，西北二十多个省份，与4000多家汽车4S店以及保险公司达成战略合作。 新孚美是奥迪宝马变速箱供应商德国ＺＦ，大众富豪丰田供应商日本爱信中国区配件，售后技术授权。 并且引进索奈克斯专业技术针对您的阀体，阀板等进行专业修复，从而节约您的大量金钱！ 下面由我们新孚美全国连锁的专业技师给大家具体的讲解一下！ 要维修变速箱的车主务必先看这篇文章： 变速箱维修八大陷阱， 历史版本被很多自媒体和同行转载，这个版本是升级版全本，有车主最容易中招的最新套路解释哦。https://www.doczj.com/doc/6f18811535.html,/news_l.aspx?id=172 新孚美全国连锁是专业的变速箱维修机构为您解决：变速箱维修变速箱维修价格 自动变速箱维修变速箱坏了有什么症状自动挡变速箱故障自动变速箱坏了变速箱故障 修理费用大概要多少钱自动变速箱自动变速箱维修大概要多少钱变速箱电磁阀坏了症状 换变速箱多少钱变速箱异响自动变速箱常见故障变速箱阀体损坏症状自动变速箱异响 维修自动变速箱自动变速箱修理修自动变速箱修变速箱需要多少钱变速箱顿挫的原因 自动挡变速箱坏的前兆自动挡顿挫感如何消除汽车变速箱维修价格自动挡变速箱常见故障等 主要针对车型有：宝马变速箱维修上海大众变速箱问题宝马自动变速箱维修科鲁兹变速箱问题新君越变速箱问题迈腾变速箱问题帕萨特变速箱多少钱宝马变速箱故障奥迪变速箱爱信变速箱维修 cvt变速箱奥迪q5变速箱故障大众迈腾变速箱问题帕萨特变速箱问题别克英朗变速箱问题别克变速箱问题等 新孚美变速箱维修在全国拥有28家分公司46个办事处，比如：上海变速箱维修上海自动变速箱维修站天津变速箱维修济南自动变速箱维修武汉自动变速箱维修南京变速箱维修杭州变速箱维修沈阳变速箱维修贵阳自动变速箱维修合肥自动变速箱维修苏州变速箱维修青岛自动变速箱维修宁波自动变速箱维修温州自动变速箱维修无锡自动变速箱维修等 全国26家分公司，大师傅免费检测，到哪里修都心中有数
车辆信息：2012年蒙迪欧配用2.0T发动机及其6档双离合变速箱。动力强劲，升档平顺，但是唯一存在的缺点就是变速箱容易漏油。这款双离合变速箱为6速湿式双离合变速箱，双离合器是密封在变速箱中的，但是由于设计问题，油封盖存在一定缺陷，容易造成漏油，从而导致变速箱双离合器故障。 故障情况：车主反馈，此车在行驶起步时有明显抖动情况，且1档升2档时伴有严重的顿挫感。 变速箱拆下到车间准备拆解检测 准备拆解检测
打开双离合油封盖，看到双离合器 来张局部特写，双离合器内部结构
分解开双离合，看到内部摩擦片已经磨损发黑，这是致使此车在行驶过程中抖动顿挫的根本原因 打开油底壳，看到机电单元
打开头壳，看到变速箱内部齿轮组和滤芯 拆下齿轮组，对变速箱内部进行清洗 变速箱拆解检测完毕，由于双离合器磨损，导致车辆在行驶过程中出现抖动顿挫等故障，需要更换双离合器，打散变速箱，对内部进行清洗保养，更换变速箱滤芯，来维持延长变速箱的使用寿命。 上海新孚美汽车自动变速箱技术服务有限公司，是一家专门致力于汽车自动变速箱维修和再制造业务的企业。至今，在华东，华北，华中，西北二十多个省份，与4000多家汽车4S店以及保险公司达成战略合作。 新孚美是奥迪宝马变速箱供应商德国ＺＦ，大众富豪丰田供应商日本爱信中国区配件，售后技术授权。 并且引进索奈克斯专业技术针对您的阀体，阀板等进行专业修复，从而节约您的大量金钱！ 下面由我们新孚美全国连锁的专业技师给大家具体的讲解一下！ 要维修变速箱的车主务必先看这篇文章： 变速箱维修八大陷阱， 历史版本被很多自媒体和同行转载，这个版本是升级版全本，有车主最容易中招的最新套路解释哦。https://www.doczj.com/doc/6f18811535.html,/news_l.aspx?id=172 全国26家分公司，大师傅免费检测，到哪里修都心中有数
毕业设计作品（产品） 作品名称迈腾轿车起动机不转故障检修方案设计 二级学院汽车工程学院 专业汽车检测与维修技术 班级汽修1309 学生姓名熊俊 学号 2 指导教师吴正乾 2015年 09 月
目录 1 迈腾轿车起动机不转故障检修方案 (1) 1.1 故障现象描述 (1) 1.2 故障现象确认 (1) 1.3 查找相关资料 (2) 1.4 故障分析 (5) 1.5 故障诊断与排除 (5) 2 迈腾轿车起动系统控制电路简图 (9) 3 起动机不转故障诊断流程图 (10) 4 起动机不转故障诊断分析报告书 (12)
1 迈腾轿车起动机不转故障检修方案 迈腾轿车起动机不转故障诊断流程图，是通过在整车进行实验得到数据参数，再结合迈腾汽车电路图或维修手册分析总结出来的。具有快速、高效、科学特点，这也符合故障树三个方面宗旨：1）故障代码优先；2）检测方法符合电流流向，并列系统检测符合逻辑推理；3）检测数据符合机理性。迈腾轿车起动机不转故障检修方案如下： 1.1 故障现象描述 一汽大众4S店接收到一辆2012款迈腾故障轿车，该车行驶历程为10万公里，发动机配置为LE5，排量为1.8L，变速箱为6挡手自一体。经车主回答此车至今无发生过重大事故，所以没有经过大型的维修，只有平时一些小零件的更换。根据车主反映：据车主描述，今天早上启动汽车，车子不能够正常启动，所以来店检修。 1.2 故障现象确认 通过客户对故障现象的描述我们知道是起动机不工作，但是我们并不知道是起动机不工作还是蓄电池亏电，因此这里我们再进行实际操作确认故障现象： 1、打开点火开关，将钥匙调到“ON”挡；将点火开关推至ST档，起动机不运转； 2、根据客户的陈述情况和自己的实际检查相结合来确定故障原因，我们先打开点火开关，然后将钥匙调到“ON”挡，将点
摩托车发动机启动困难的原因 1. 启动方法不正确，如冷车启动时没有关闭阻风门，或没有按下浮子下沉器，使进入汽缸内的可燃混合气过稀；热机启动时，关闭了阻风门，或多次按下浮子下沉器，使进入汽缸内的可燃混合气过浓，而使火花塞“淹死”，从而导致发动机不能启动。这时应打开阻风门和减压阀，或卸下火花塞，转动发动机，排净汽缸内燃油，再重新启动。 2. 若启动方法正确，但仍不能顺利启动时，通常有如下几方面的原因：（1 ）燃油混合比不对；（2 ）可燃混合气过浓；（ 3 ）火花塞无火或火弱；（4 ）蓄电池电量不足；（5 ）点火时间不对；（ 6 ）汽缸压缩压力不足；（7 ）排气口和消声器积碳过多或堵死等等。发动机启动困难故障可按以下顺序检查排除： 1. 按一下喇叭，根据喇叭声音大小判断蓄电池电量是否充足，如不充足，则应检查电解液是否足够，蓄电池壳体、极板等是否损坏。 2. 检查火花塞。根据火花塞火花强弱，判断是点火系统故障还是供油系统故障。点火系统故障一般包括：火花塞脏，高压线断线或接触不良，感应线圈断路，电容器、二极管。晶体管线路损坏，点火开关、总开关未打开或断路，断电触点间隙不对或表面不平等。 3. 拆下火花塞，转动发动机，根据排出气体的干湿及气味，判断是供油系统问题还是点火时间问题。若火花塞干燥，同时转动发动机，从火花塞孔中排出的气体干而无味，则是混合气未进入汽缸，应检查油箱开关、输油管和化油器是否堵塞；若从火花塞孔中排出的气体有汽油味，且用白纸靠近火花塞螺孔时，无明显油珠排出，则是混合气过稀；若火花塞很湿，则是混合气过浓。 4. 拆下磁电机罩，检查点火时间，若点火时间不对，调整断电器，若点火时间准确，则应清洁断电器。 5. 装上汽缸压力表检查，若压缩压力小于600kPa ，则是发动机内部机械故障。如：汽缸、曲轴箱各结合处的衬垫破损，曲轴箱油封等漏气，或是紧固螺栓松动；若压缩压力大于600kPa ，则检查排气系统是否堵塞。无汽缸压力表时，可拆下火花塞，用手指堵住火花塞孔，然后转动发动机，若手指感到有猛烈冲击，同时缸内发出“噗噗”的声响，说明压缩压力较高，曲轴箱密封性良好；若手指无冲击的感觉，转动发动机又感到费劲，说明曲轴箱漏气，或活塞环与汽缸之间漏气。 6. 拆下消声器，若积碳过多，则是排气系统堵塞。
2012届专科毕业设计 题目：福特蒙迪欧发动机常见故障与检修 班级： 学号： 姓名：张克强 指导老师： 2011年11月
福特蒙迪欧发动机常见故障与检修 学生姓名：张克强 学号： 所在函授站：桐庐函授站 班级： 指导教师： 完成日期： 2011年11月
目录1福特蒙迪欧常见故障的检测与排除1.1汽油压力与喷射状况的检测 1.2冷起动困难故障排除 1.3怠速工况故障排除 2发动机抖动故障排除实例 2.1喷油嘴电源线偶发短路引起发动机发抖2.1.1车辆信息 2.1.2故障现象 2.1.3故障诊断与排除 2.2机油泵冷车输油压力过高引起发动机抖动2.2.1车辆信息 2.2.2故障现象 2.2.3故障排除与诊断 3柴油机故障诊断与排除方法 3.1柴油机排气烟色 3.2柴油机声音 3.3柴油机振动和温度 3.4仪表指示 3.5闻气味 4冬季常见故障分析与排除 4.1故障现象及分析 结论 参考文献 致谢
福特蒙迪欧发动机常见故障与检修 摘要 本文叙述了四个方面的问题：发动机常见故障汽油压力与喷射状况的检测，冷起动困难故障排除，怠速工况故障排除：举例说明了发动机抖动故障的排除，包括喷油嘴电源线偶发短路引起发动机发抖，机油泵冷车输油压力过高引起发动机发抖：冬季车状态的常见故障：最后叙述了柴油机故障诊断方法，通过观察排气烟色声音，感觉振动和温度，观察仪表指示，检查曲轴箱通风，闻气味，拆喷油泵，试供油功能等判断其故障。 关键词：发动机冷起动困难发动机发抖柴油机故障诊断方法
1 福特蒙迪欧常见故障的检测与排除 1.1汽油压力与喷射状况的检测 检查汽油压力是一种重要的手段，因为汽油压力直接影响到汽油的输送与喷射。当汽油压力太高时，使汽油与空气的混合比过浓，即喷油过量：而汽油压力太低，也会造成发动机缺油无法运转。汽油压力的检测能帮助我们发现电子油泵，压力调节器，单向阀，滤清器和回油管道等等方面的问题。 在多点喷射系统，可将相应附件与压力表安装在汽油输送的管道街头上，打开速连接件的开关，检查汽油压力，快速检测诊断压力调节器的方法是：当发动机怠速运转时，如果该调节器工作正常，拔下压力调节器上真空管的瞬间，燃油压力表的读数值应该升高。 当产生发动机不能起动故障时，首先应把点火开关钥匙转道“ON”的位置，在靠近汽油箱的部位倾听汽油泵有无发出“呜。。。。。。”的工作响声，如果没有，说明电子油泵电路开通，或电子油泵损坏，声音过响，说明泵内缺油，油箱油位偏低，也可能是油泵磨损严重。 另外，有许多车型，当发动机机油压力过低时，会通过机油压力开关，切断电子油泵断电器电源。有些车辆发生碰撞事故产生的振动，也会将电子油泵电源切断，即安全自保装置起作用。碰撞振动切断电子油泵电源，有人称它为碰撞保护开关。切断电源，阻止汽油供应，造成发动机断油熄火。这种装置往往隐藏在车身的某个部位，有些在行李箱的边侧；有些在后座边板的内侧等等。我们找到这种安全自爆装置的恢复开关，可重新按压或拨动此种开关，使车辆恢复正常工作。 在多点喷射系统，当发动机运转时，我们不能直接观察到汽油喷射状况，可用手指触摸喷射器，感觉到它的工作振动，也可哟偶那个专用听诊器倾听到喷油器的工作声响，也可用万用表检测到线路上电源与脉冲电压的情况。 注意： 1.所有电喷发动机的怠速过低而不能正常运转时，电脑就会发出指令补偿怠速使之升速或降速，从而调控怠速，所以在进行逐缸断火实验使用动力平衡实验时，务必使点火开关钥匙转为“OFF”或拆卸怠速空气马达的指令电源，以防怠速空气马达在检测时意外地损坏或发生火灾等重性事故。
案例题目：迈腾无法启动故障实例 摘要：发动机控制单元、电子锁紧装置控制单元J764、钥匙同时损坏无法启动。 提报人：雷候淦 故障现象：钥匙无法打开，仪表指示灯不亮，诊断仪无法与控制单元通信。 故障诊断过程： 1.检查蓄电池电压为1 2.6V，检查电源电路.保险丝，未发现异常，由此基本可以排除 电源故障。 A.根据维修经验，因迈腾电子锁紧装置控制单元J764故障率较高，且损坏后和上诉 故障现象相同，所以测量电路,如图1所示，首先测量点火开关E415的8号角， E415的8号角是电子锁紧装置控制单元J764输出的正极，经测量无正极输出，此 时人为的给该角供一个正极，点火开关能够打开，根据以往的维修经验，给该角 供电后，现在应该可以启动发动机才对，只是启动后因防启动锁启用的关系，发 动机会自动熄火，但是该车只是起动机转动，发动机并无着火的迹象。 （图1）
B. D9的8号角继续保持人为的供电，连接诊断仪V AS5052，通过诊断 仪读出如图2所示，发动机电子装置无法达到， （图2） 发动机电子装置无法达到有3种可能： ⑴电源电路有故障。 ⑵连接发动机控制单元的驱动CAN总线有故障。 ⑶发动机控制单元自身故障。 首先排除线路故障，连接发动机控制单元的正极、负极正常，CAN总线High和驱动CAN 总线Low电压为2.5V，相互之间无短路、断路现象。此时由于无该型号发动机控制单元，为了验证时发动机控制故障导致无法通信，故找来其它型号替代（大众车型发动机控制单元只 要插头形状相同，针脚定义基本相同）。找来替代的控制单元连接后，通过诊断仪可以看到 替代的发动机控制单元能够获得通信，说明原发动机控制单元损坏。 2. 那么是什么原因导致点火开关D9的8号角无正极输出呢，用专用诊断仪V AS5052 读取防启动锁控制单元，如图3所示故障码，说明转向柱控制单元损坏。
福特蒙迪欧故障排除
福特蒙迪欧故障排除 一、故障现象 1仪表盘雪花灯常亮； 2、后高位刹车灯不完全亮； 3、开空调副驾驶室有漏水。 二、故障诊断及检修 这周我们班同时有三辆外来车检修，我们特幸运的，接到最后一辆来检修的福特蒙迪欧。这是我来到瀚达汽车学院第一次做外来车维修，心里蛮激动的，也特别的紧张。激动是因为做外来车可以将我们学过的知识运用到外来车上，同时也可以锻炼我们今后在工作上能够准确的，少走弯路去诊断及排除。紧张的就是由于是第一次，接车流程和各个细节还不是很熟悉。 拿到维修接车单后，老师给我们讲解了接车流程：（1）首先先查车身漆面及轮胎等有无刮花等现象；（2）上车登记行驶里程表数及油量等等；（3）登记有无贵重物品情况；（4）确认无误后，让车主看登记车辆信息并拿给主任签字，之后就可以动工了。 在维修过程中，一般都应该先易后难的方法排除故障。根据车主报的情况及老师的试车，发现高位刹车灯有几个不亮，仪表盘上的雪花灯常亮。还有就是开空调时，副驾驶室有水漏出。 最先排除的就是高位刹车灯了，不亮的原因有两个：（一）电路问题； （二）用电器问题。电路故障问题很容易排除，直接把正常的灯泡放进不亮的灯座就可以判断是电路冋题还是电器冋题了。当我们换过来后，踩刹车是亮的，那就
证明了是灯泡烧了。问题又来了，是全部更换新的呢？还是只换那几个不亮的？那时，车主在我们旁边，老师建议车主进行全部更换。车主接受了老师的建议，并对我们的人说：“其实你们老师的做法是对的，因为同种灯泡的寿命是差不多的，现在有几个烧了，说不定再过几天另外几个灯泡也会烧了。” 换好检测后，我们就马上安装，准备下一个故障的排除。 接下来就开始对雪花灯常亮进行故障排除了。看着仪表盘上有黄、红两只雪花灯常亮，刚开始听到雪花灯还真的不知道它是用来干嘛用的。经过网上查找，原来雪花灯是检测外温度的。在0-4度时，亮黄色。低于0度时，亮红色。知道它的作用后就容易着手了，它是检测室外温度的，那么外面应该有个感应器，造成故障原因有两个：（一）感应器损坏或接触不良；（二）可能与其它线路串并接。最先我们找到了感应器，一看就知道原来是接触不良。原本在车头前的一块胶板都掉下来了，可能是因为这样再经过颠簸造成开路的。当我们接通后，启动车，雪花灯不亮了，因为当时的室外温度在27度左右，所以又排除了一个故障。 最后一个就难了，开空调副驾驶室地毯渗水。首先，把车开到举升机，观查车头是否有水渗漏入副驾驶。然后将车升起，再观看空调出水口是否有水流出，要是有水流出，可能是内部管老化破裂才导致渗水的。要是没有水流出，可能是出水口阻塞造成的。当然，不能空口无凭，还能需要所谓的“证据”。拆后副驾驶地毯，接着再拆阻碍物。经过我们两个人的配合，终于把阻碍物解除了，可我们还是很失望，因为水不是出水口那里造成的。我们向老师请教，老师摸索之后，确定是空调之外的问题造成的。接着，老师叫我们先把拆过的地方恢复原状，然后联系车主，
大众迈腾起动机不工作 摘要：迈腾 AT 车辆无法起动，起动机不动作。 故障现象：车辆无法起动，起动机不动作。 故障诊断过程： 1. 利用 VAS5052A 检测无故障码。 2. 检查电瓶电压为 ,说明电瓶电压正常，检测起动机上的50 线电压，发现此处在起动时没有电压。 3. 分析起动机的工作电压来源： 图 9－1 起动机工作电压来源 从图中可知，影响起动机的工作因素主要有： ? J519 车载电源控制单元 ? 防盗控制系统（E415,J623,J393,J764） ? 变速箱档位在 P/N 档 ? 线路 故障原因分析： 从上述分析中，我们根据实际维修可操作性进行起动机电路的分析，根据如下电路图： 检测起动机励磁开关无电压，进一步检查起动机继电器J682,发现J682 的6/85 处无电压，J682 位置如图9－3 所示。
J682 无控制电压，而此处的电压来源是J519,故从J519 处检测，发现T11/11 和T8t/1 处无电压。 从上述检测说明J519 就没有控制起动机动作，我们进一步检测引起J519 不控制起动机的原因： 观察J519 的数据流： 从数据流中发现P/N 开关已接通，说明P/N 开关没有问题，但观察输入端50，没有电，而此电源与E415 有关，看电路图： 在检测E415 时，发现T16f/6，T16f/14 脚没有50 正电，而T16f/8 脚有正电，说明E415触点没闭合。经过分析起动机不工作的原因应为E415 故障。 故障处理方法：更换E415 故障排除。 专用工具/设备：VAS5052A 万用表 案例点评及建议： 检修故障时先理清思路，在检查车辆无法起动时，要分析引起不能起动原因，然后再进行维修。能充分利用原理和电路图去维修。
故障树分析法(Fault Tree Analysis简称FTA) 概念 什么是故障树分析法 故障树分析(FTA)技术是美国贝尔电报公司的电话实验室于1962年开发的，它采用逻辑的方法，形象地进行危险的分析工作，特点是直观、明了，思路清晰，逻辑性强，可以做定性分析，也可以做定量分析。体现了以系统工程方法研究安全问题的系统性、准确性和预测性，它是安全系统工程的主要分析方法之一。一般来讲，安全系统工程的发展也是以故障树分析为主要标志的。 1974年美国原子能委员会发表了关于核电站危险性评价报告，即“拉姆森报告”，大量、有效地应用了FTA，从而迅速推动了它的发展。目前，故障树分析法虽还处在不断完善的发展阶段，但其应用范围正在不断扩大，是一种很有前途的故障分析法。 故障树分析(Fault Tree Analysis)是以故障树作为模型对系统进行可靠性分析的一种方法，是系统安全分析方法中应用最广泛的一种自上而下逐层展开的图形演绎的分析方法。在系统设计过程中通过对可能造成系统失效的各种因素（包括硬件、软件、环境、人为因素）进行分析，画出逻辑框图（失效树），从而确定系统失效原因的各种可能组合方式或其发生概率，以计算的系统失效概率，采取相应的纠正措施，以提高系统可靠性的一种设计分析方法。 故障树分析方法在系统可靠性分析、安全性分析和风险评价中具有重要作用和地位。是系统可靠性研究中常用的一种重要方法。它是在弄清基本失效模式的基础上，通过建立故障树的方法，找出故障原因，分析系统薄弱环节，以改进原有设备，指导运行和维修，防止事故的产生。故障树分析法是对复杂动态系统失效形式进行可靠性分析的有效工具。近年来，随着计算机辅助故障树分析的出现，故障树分析法在航天、核能、电力、电子、化工等领域得到了广泛的应用。既可用于定性分析又可定量分析。 故障树分析（Fault Tree Analysis）是一种适用于复杂系统可靠性和安全性分析的有效工具，是一种在提高系统可靠性的同时又最有效的提高系统安全性的方法。当前，超大型工程的建设，对可靠性，安全性提出了更高的要求，因此，故障树分析法已经广泛的应用到宇航，核能，化工，电子，机械和采矿等各个领域。 故障树分析法(Fault Tree Analysis) 简称故障树法，记作FTA [21]，[21] R G B . On the Analysis of Fault Trees ，[J] . IEEE Trans .1975 : 175 一185是一种采用逻辑推理，将系统故障形成原因由总体至部分按树枝状逐级细化，并绘出逻辑结构图（即故障树）的分析方法。其目的在于判明基本故障，确定故障的原因、影响和发生的概率。这种方法形象直观，并且能为使用单位提供明确的改进信息，所以为广大的工程技术人员所欢迎。 故障树分析法（Fault Tree Analysis，简称FTA）是在一定条件下用逻辑推理的方法，通过对可能造成系统故障的各种因素(包括硬件、软件、环境、人为因素等)进行分析，画出逻辑框图(即故障树)，从而确定系统故障原因的各种可能组合方式及其发生概率，计算系统故障概率，以采取相应的纠正措施，是提高系统可靠性的一种设计分析方法。同时，故障树分析法是可靠性工程的重要分支，是目前国内外公认的对复杂系统安全性、可靠性分析的一种实用方法。该方法可以让分析者对系统有更深入的认识，对有关系统结构、功能故障及维护保障知识更加系统化，从而使在设计、制造、使用和维护过程中的可靠性的改
编号：AQ-CS-00895 ( 安全常识) 单位：_____________________ 审批：_____________________ 日期：_____________________ WORD文档/ A4打印/ 可编辑 冬季汽车启动难的三个原因 Three reasons for difficult starting of vehicles in winter
冬季汽车启动难的三个原因 备注：安全是指没有受到威胁、没有危险、危害、损失。人类的整体与生存环境资源的和谐相处，互相不伤害，不存在危险、危害的隐患, 是免除了不可接受的损害风险的状态，安全是在人类生产过程中，将系统的 运行状态对人类的生命、财产、环境可能产生的损害控制在人类能接受水平以下的状态。 冬季冷车启动难，是困扰很多车主的一大心病。其实这主要是由于您没有找到问题的根本原因，在维修专家的眼里，发动机不仅仅是车的“心脏”，还是车的“肠胃”，它“消化”着汽油和空气，这其中任何一个“消化”环节出了问题，都可能导致着车难现象发生。 第一个原因是电瓶损坏。如果是这方面的原因，一般车主难以自己发现，都需要送交维修厂通过专业电脑设备来检测。另外，还有可能是电瓶亏电，如果您常常低速在市内行驶，并且大灯、空调、音响等设备都常开着，电瓶消耗就比较高，可能出现亏电现象。建议可以跑跑高速，使电瓶充分充电。 第二个原因是车的油气混合比不正常，这也是最常见和最典型的原因。这种情况下，一般都是发动机打火正常，但就是不能启动。出现这种现象一般是节气门、进气门或怠速马达太脏了。如果气门
过脏，汽油就会被喷到气门背面，被积碳吸附掉了，所以不能着车，一般清洗一下就能解决问题。 第三个原因可能就是点火系统供电电压不稳定。冬季汽车的发动阻力大，包括电瓶电量不足，导致整个点火系统电压不够。另外，很多车主反映着车以后，如果不继续给油，车马上就熄火，这是因为马达、喷油嘴过脏所导致，可以把油门稍微加大一些，实在不行只好送交维修厂彻底清洗。 这里填写您的公司名字 Fill In Your Business Name Here
2010年11月10日17:26 来源：易车网 蒙迪欧致胜在国内上市已经有一段时间了，作为伟大的007座驾之一，在国内也受到了众多车主的追捧。尽管局部地区出现加价提车的情况，但仍然挡不住大家对这款车的热情，相信不少车主已经开上了自己心仪的蒙迪欧致胜。作为号称是福特迄今为止科技含量最高的旗舰车型，可能不少车主对蒙迪欧致胜的一些功能和性能还不是非常了解，以至于在用车过程中会出现这样或那样的小问题。下面整理的是目前一些车主反映的蒙迪欧致胜常见问题和处理办法，希望能给广大蒙迪欧致胜车主一些用车上的帮助。 一、仪表盘内车速表及转速表不亮 原因：开大灯时除了中间液晶屏外，车速表及转速表不亮，多为车载电脑系统自检所致。常在不关DVD情况下熄火所致。 处理办法： 1、熄火后开大灯不踩刹车直接按起动钮即亮，然后刹车启动。 2、到4S店进行软件升级，从C……138升至148即可。 二、厂家目前为什么不能加装GPS系统 原因：欧版新蒙迪欧的电脑系统非常复杂，GPS系统与巡航控制系统等密切关联。对移动目标可作出判断及制动，不适宜国情，甚至造成安全隐患。 处理办法： 1、另装一套GPS系统 2、等候厂家解决问题的方案。 3、外出自带一份地图。 三、汽车检测不到钥匙，不能启动 原因： 1、钥匙遥控器的无线频率受到干扰。
2、钥匙遥控器的电池无电。 处理办法： 1、排除干扰源或等待干扰源离开。撬开方向盘转向柱上的小圆盖，把钥匙从遥控器内拔出然后插入钥匙座。 2、撬开方向盘转向柱上的小圆盖，把钥匙从遥控器内拔出然后插入钥匙座。 3、打开尾箱，在右侧面有一个感应模块，断其电源后再接上即可。 4、打开前盖，拔掉电瓶电源后再接上即可。 四、行驶途中不能自动落锁 原因：根据各国法律要求不同，而自动门锁设置也各异。有的不允许自动落锁，以便外边打开车门进行抢救。 处理：可以尝试参照福克斯[综述图片论坛]的方法进行电脑调试。 五、熄火关门后忘了关窗怎么办 处理：长时间按驾驶员车门外手把处的小按钮即可。 六、行驶途中为何屏蔽DVD图象 原因：为了你的安全!速度>8km/h时，dvd视频被锁定。 处理：如果你的副坐或后排需要观看，可以按以下方法处理：打开音响总开关后，同时按下MENU+快进+快退，进入工程师模式，当出现许多选项时，选择 SpeedLOCK-----Off-----yes，关电源后再开电源，就解除行驶中不能看DVD的限制了。 但是，福特已经充分考虑了安全性，这个每次熄火，都要重新设定才管用。 七、启动后发现左下角有黄色惊叹号 原因：车子启动后经常碰到左下角有黄色惊叹号，是后背箱没有关好。其实是上车从车后走，后背箱就开了，需要关下。后来注意从车前走就没有问题。 八、蒙迪欧致胜究竟应该用多少号油
高中体育与健康教学中应重视学生的心理辅导 摘要：传统体育教学只注重身体健康而忽视了心理健康，随着人类社会的飞速发展，人们对三维健康（即身体、心理和社会适应）越来越重视。青少年时期，心理障碍影响着个体学习行为和体育活动效能，影响了学生健全人格的形成。因此，重视学生的心理健康是每个教育工作者义不容辞的责任，作为体育教师在保障学生心理健康上有着独特的优势。 关键词：中学生心理辅导体育与健康教学心理障碍 中学生体育与健康学习的心理辅导，其目的是引导学生心理健康发展，帮助学生正确地认识自己、建立完美的人格。在体育教学中，教师可以在体育训练中大有作为，帮助其解除体育与健康学习中的心理障碍，充分发挥学生的潜能，达到人格的完美发展，从而达到提高体育与健康课教学质量的目的。 一、体育与健康学习心理障碍的特征 体育与健康学习心理障碍特征，是指学生在学习过程中，影响自身正常学习行为和体育活动的消极心理状态。这种现象在教学中很常见，通常表现为以下几个方面。 1.抑郁心理。主要表现在：学生对教学内容不感兴趣，学习时注意力不集中，自信心不足、精神萎靡，情绪低落，不主动，常躲避练习或早退。 2.过度紧张心理。主要表现在：学生在学习过程中，压力大，学习动作难度大，失误次数多等，这些大多能引起学生的过度紧张心理。
如果学生过度紧张，大脑皮层兴奋水平下降，学习难度会加大，这种状况会给学生的体育与健康学习及身心带来一定的危害，严重地影响学生体育能力的发挥。 3.恐惧心理。主要表现在：一学习某类动作，学生就害怕，害怕出现失误，害怕同学嘲笑，害怕教师批评、害怕受伤，这样就会产生恐惧心理，并伴随相应的生理变化，表现为：心跳加快、四肢无力，打寒战，出冷汗，这样就影响了自身的运动能力，从而导致学习无法正常进行。 4.自卑心态。学生在体育与健康学习中常自我感觉不如别人，信心不足，认为自己“笨手笨脚”，生怕别人看见耻笑，特别是遇到有点难度的技术动作，就更不愿练习，这样长期下来将导致恶性循环，产生厌倦学习心理。 二、心理辅导的方法 体育与健康学习心理辅导主要是促进运动参与，并有效的运用激励，调节情绪。刚柔相济，营造和谐的课堂气氛，以事实或事例正面引导学生，将心中的积郁进行有益的宣泄，从而使学生以积极向上的心理投入到体育与健康学习中去。教师开展心理辅导时可采用下列方法。 1.培养学生体育与健康的学习兴趣。兴趣是最好的老师，学生对学习内容不感兴趣，是体育与健康学习最大的障碍，将直接影响其学习中的心理变化。在体育与健康学习中，学生的个体需要和课堂组织教学往往会产生矛盾，这就要求教师帮助其提高对体育价值的认
实训任务九：发动机启动困难故障诊断与维修 一、实训目标 1、知识目标 （1）了解汽车启动需要的必要条件； （2）掌握汽车启动时燃油压力值、真空/压缩压力值、汽车点火系低压/高压部分的电压值。 2、能力目标 （1）能通过汽车启动困难的故障现象，分析故障原因； （2）熟练掌握排除汽车启动困难故障的方法。 二、实训场所：汽车实训中心汽车检测故障区 三、任务要求 1、熟悉汽车油压、真空/压缩压力、电路的基本知识。 2、掌握汽车发动机启动困难故障诊断的方法。 3、熟练掌握发动机启动困难故障诊断与维修技巧。 4、旷课、事假两次以上者、盗用他人勾绘成果者单项实习成绩以零分记载；旷课事假一次者单项成绩按不合格记载。 四、实训步骤 1、教师宣布实训任务及要求，各小组长领取实训工具； 3、观察发动机启动困难的故障现象； 3、分析发动机启动困难的故障原因： 1)油路系统故障，如电动燃油泵、喷油器不工作。 2)点火系统故障。 3)电控系统故障，转速传感器、空气流量计、喷油器、节气门控制单元、电脑 工作不良致使冷启动困难。 4)机械故障。 5)进气系统有漏气、堵塞情况。 4、排除故障的步骤 1)检查燃油箱是否有燃油，观察燃油报警灯，必要时加油。 2)检查油压。若油压不正常，则是油路问题。须检查油泵、滤网、滤清器、蓄 压器、油压调节器、喷油器。检查油泵可在打开点火开关时听油泵运转声。 3)在确认发动机没有故障代码的前提下，再检查点火系统有无高压火花以及火
花强弱的情况，分别检查高压线、分电器盖、点火线圈、分电器、点火器及相关的曲轴位置传感器及其控制系统。 4)检查油压调节器。卡断回油管，如燃油压力迅速上升，则说明油压调节器漏 油，如果上升慢或不上升，则说明油路或电动燃油泵有故障。 5)查气缸压力是否下降。检查配气正时、缸垫、正时带位置、活塞环密封性、 气门密封性等。 6)查气路，检查是否有脱落真空管，按要求插好各种真空管路。 5、收拾现场，整理工具。 五、实训形式： 1、以小组为单位进行发动机启动困难的故障诊断与维修的实训。 2、分组进行，每组4-6名成员，组长1名。 六、实训设备与仪器： 充电机、蓄电池、数字万用表、故障解码仪、汽油5升以及汽车常用工具等。 七、成绩评定方法 能够按规定时间内正确找出故障的原因占50%，分析故障占25%，排除故障20%，现场卫生和工具整理5%. 附：实训报告
福特蒙迪欧故障排除 一、故障现象 1、仪表盘雪花灯常亮； 2、后高位刹车灯不完全亮； 3、开空调副驾驶室有漏水。 二、故障诊断及检修 这周我们班同时有三辆外来车检修，我们特幸运的，接到最后一辆来检修的福特蒙迪欧。这是我来到瀚达汽车学院第一次做外来车维修，心里蛮激动的，也特别的紧张。激动是因为做外来车可以将我们学过的知识运用到外来车上，同时也可以锻炼我们今后在工作上能够准确的，少走弯路去诊断及排除。紧张的就是由丁是第一次，接车流程和各个细节还不是很熟悉。 拿到维修接车单后，老师给我们讲解了接车流程：（1）首先先查车身漆面及轮胎等有无刮花等现象；（2）上车登记行驶里程表数及油量等等；（3）登记有无贵重物品情况；（4）确认无误后，让车主看登记车辆信息并拿给主任签字，之后就可以动工了。 在维修过程中，一般都应该先易后难的方法排除故障。根据车主报的情况及老师的试车，发现高位刹车灯有几个不亮，仪表盘上的雪花灯常亮。还有就是开空调时，副驾驶室有水漏出。 最先排除的就是高位刹车灯了，不亮的原因有两个：（一）电路问题；（二）用电器问题。电路故障问题很容易排除，直接把正常的灯泡放进不亮的灯座就可以判断是电路问题还是电器问题了。当我们换过来后，踩刹车是亮的，那就证明了是灯泡烧了。问题乂来了，是全部更换新的呢？还是只换那几个不亮的？那时，车主在我们旁边，老师建议车主进行全部更换。车主接受了老师的建议，并对我们的人说：“其实你们老师的做法是对的，因为同种灯泡的寿命是差不多的，现在有几个烧了，说不定再过几天另外几个灯泡也会烧了。”换好检测后，我们就 马上安装，准备下一个故障的排除。 接下来就开始对雪花灯常亮进行故障排除了。看着仪表盘上有黄、红两只雪花灯常亮，刚开始听到雪花灯还真的不知道它是用来干嘛用的。经过网上查找，原来雪花灯是检测外温度的。在0-4度时，亮黄色。低丁0度时，亮红色。知道
15年迈腾B7L发动机不能正常启动故障原因分析 一、故障现象 正常启动发动机，启动机工作，但发动机无法启动 二、故障可能原因 油泵不能正常工作，喷油器不能正常，点火线圈不能正常工作，曲轴位置传感器不能正常工作，进气温度传感器不能正常工作。 1、影响油泵不能正常工作的原因有如下 ①检查J538燃油控制单元T10p/1端子电压，正常电压为蓄电池电压，若无电压则检查SC36保险丝，SC36保险丝电压正常12v，用万用欧姆档检查J538燃油控制单元T10p/1端子到SC36保险丝端子，若测出线路电阻为无穷大则是线路是断路，若测得电阻为0.1到0.3欧，油泵还是不能正常工作。则说明存在需接若测得电阻大于4欧，则说明线路中加了电阻，若加电阻电压减小到2V左右。 ②、检查J538燃油控制单元T10p/3端子电压，正常电压为蓄电池电压，若无电压则检查SC10保险丝，SC10保险丝电压正常12v，用万用欧姆档检查J538燃油控制单元T10p/3端子到SC10保险丝端子，若测出线路电阻为无穷大则是线路是断路，若测得电阻为0.1到0.3欧，油泵还是不能正常工作，则说明存在需接。若测得电阻大于4欧，则说明线路中加了电阻，若加电阻电压减小到0.896V左右。
③检查J538燃油控制单元T10p/2端子电压，正常电压为6.95V，加油电压为7.15V左右变化，若无电压，则检查J538燃油控制单元 T10p/2端子到J623发动机电脑板T94/30端子之间线路电阻，用万用表欧姆档测出线路电阻为无穷大则是线路是断路，若测得电阻为0.1到0.3欧，油泵还是不能正常工作，则说明存在需接。若测得电阻大于4欧，则说明线路中加了电阻，若加电阻电压曾加到12.46V。 ④、检查J538燃油控制单元T10p/6、T10P/5为搭铁线负极，用万用表凤鸣档检查搭铁线是否正常。 经过以上排查，都正常，但油泵还是不能工作，考虑线路存在需接，用小灯泡继续检测J538燃油控制单元T10P/3、T10P/1正极线T10P/6、T10P/5负极线 2、影响点火线圈不能正常工作的有如下 ①、点火线圈T4b/1是点火线圈正极线，正常电压为蓄电池电压，若无电压则检查SB10保险丝，SB10保险丝电压正常12v，用万用欧姆档检查点火线圈T4p/1端子到SB10保险丝端子，若测出线路电阻为无穷大则是线路是断路，若测得电阻为0.1到0.3欧，点火线圈还是不能正常工作，则说明存在需接。若线路中间加了电阻电压减小， ②若检查到SB10保险丝没电，检查J271继电器是否正常工作， ③点火线圈T4b/2端子搭铁线，用万用表欧姆档检查搭铁线电阻，若测出线路电阻为无穷大则是线路是断路，若测得电阻为0.1到0.3欧，点火线圈还是不能正常工作，则说明存在需接。若线路中间加了电阻
基于故障树分析法构建专家系统知识库模型 摘要：本文在广泛搜集往复式压缩机故障类型的基础上，探析故障机理。运用故障分析法，建立故障树模型，并用二维表格将其表示出来。然后并运用access数据库和vb语言构建知识库链表。最后，给出故障诊断专家系统知识库维护方法。 关键词：往复式压缩机知识库故障树 引言：往复式压缩机由于其自身的特点广泛应用于石油石化企业。但由于机构复杂、零件繁多，现场维修人员在诊断故障问题时困难重重。在维护和维修往复式压缩机时，故障诊断专家系统可以给现场维修人员提出宝贵建议的。在往复式压缩机故障诊断专家系统中，知识库的优劣直接影响到诊断的准确性和真实性。在构建知识库过程中，故障树分析法直接简明、逻辑性强等特点，所以本文采用故障树模型建立往复式压缩机故障诊断系统的知识库，保证诊断的准确性和真实性。 Building a knowledge base of expert system model based on the fault tree analysis 1，故障树分析法基本知识 1.1定义： 故障树分析法就是把所研究系统的最不希望发生的故障状态作为故障分析的目标，然后寻找直接导致这一故障发生的全部因素，再找出造成下一级事件发生的全部直接因素，一直追查到那些原始的、其故障机理或概率分布都是已知的，毋需再深究的因素为止。 通常，把最不希望发生的事件称为顶事件，毋需在深究的事件称为底事件，介于顶事件和底事件之间的一切事件为中间事件，用相应的符号代表这些事件，再用适当的逻辑门把顶事件、中间事件和底事件联结成树形图。这样的树形图称为故障树，用以表示系统或各个部件故障事件之间的逻辑结构关系。以故障树为工具，分析系统发生故障的各种途径，计算各个可靠性特征量，对系统的安全性或可靠性进行评价的方法称为故障树分析法。 1．The failure analysis 1.1 Basic knowledge of fault tree analysis Fault tree analysis is that the most reluctant fault condition occurred in the studied system will be as a failure analysis of target; then look for all the factors leading to the most reluctant fault condition; next seek for all the direct factors causing the next level faults till original fault factors、well known failure mechanisms or open Probability distribution of fault factors would be fond out; finally, you can obtain all the original fault factors that can’t be divided. Usually, the most reluctant fault case would be considered as the top incindents; the fault factors that couldn’t be searched would be acted as the bottom incindents; the fault case in the middle of the top incindents and the bottom incindents would be though as intermediate incindents. By appropriate symbols of fault tree analysis expressing the three typle of mentioned incindents and combining the top incindents、intermediate incindents and the bottom incindents in logic relationship, we can make out the model of the fault tree analysis-the graph of fault tree analysis that it would indicate the logic structure for each fault incidents or fault tree analysis. Fault tree analysis is the method that it can evaluate security and reliability of the studied systems accuratelly that by the way of the model of fault tree, analyzing all kinds of faults incindent, caculating vavious characteristic quantities of reliability. 1.2故障树分析法步骤 故障树分析步骤具体如下： 1.对所选定的系统作必要分析，了解系统的组成及各项操作的内容。 2.对系统的故障进
