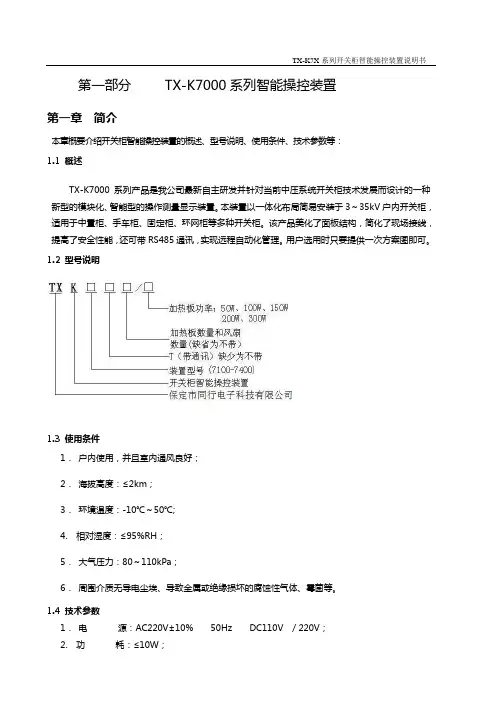

第一部分TX-K7000系列智能操控装置
第一章简介
本章概要介绍开关柜智能操控装置的概述、型号说明、使用条件、技术参数等：
1.1 概述
TX-K7000系列产品是我公司最新自主研发并针对当前中压系统开关柜技术发展而设计的一种新型的模块化、智能型的操作测量显示装置。本装置以一体化布局简易安装于3～35kV户内开关柜，适用于中置柜、手车柜、固定柜、环网柜等多种开关柜。该产品美化了面板结构，简化了现场接线，提高了安全性能，还可带RS485通讯，实现远程自动化管理。用户选用时只要提供一次方案图即可。
1.2 型号说明
1.3 使用条件
1．户内使用，并且室内通风良好；
2．海拔高度：≤2km；
3．环境温度：-10℃～50℃;
4. 相对湿度：≤95%RH；
5．大气压力：80～110kPa；
6．周围介质无导电尘埃、导致金属或绝缘损坏的腐蚀性气体、霉菌等。
1.4 技术参数
1．电源：AC220V±10%50Hz DC110V/ 220V；
3. 控制精度：温度±0.5℃湿度±3%RH；
4. 人体接近感应时间：≤3秒；
5. 内置音频功率：8Ω，2W；
6. 高压带电指示部分：LED启辉电压（kV）：母线电压×0.15；
闭锁启控电压（kV）：母线电压×0.65；
7. 通讯接口: RS485(默认)；
8. 抗电强度：外壳与端子之间大于AC2000V；
9. 绝缘性能：外壳与端子之间大于100ΜΩ；
10. 抗干扰：符合GB/T17626.8-1998标准；
注：以上参数为标准配置，可以根据用户要求特制。
1.5 型号参照表
1.6 功能参照表
第二章 使用说明
本章主要介绍开关柜智能操控装置的功能指示、高压带电、温湿度、语音提示、模拟指示等： 2.1 功能指示图
功能分类表
注：在固定柜中，03②、04①代表上隔离刀合/分，03①、04②代表下隔离刀合/分。 2.2 高压带电部分
1. 高压回路带电时，相应高压带电相指示灯亮；闭锁指示灯亮，闭锁有效，闭锁
TX-K7000系列
控制输出接点断开；
2. 本装置可实现强制闭锁，从而提高配套产品的防止误操作性能。带电显示和强制闭锁，均受
同一高压信号控制，但电路系统又是相互独立、互不干扰的，只要高压回路带点，即使闭锁电路出现故障，电磁锁仍处于闭锁状态。
2.3 温湿度部分
1. 装置进行加热时,信息显示部分实时显示温湿度值。按钮弹开时为自动加热/吹风；按钮按下时，
为手动强制加热/吹风。
2. 操作按键设置温湿度的门槛值，温度下限的范围:0～15℃，温度上限的范围:35～40℃，湿度
上限的范围:75%～95%RH 。 3. 加热、吹风控制逻辑：
注：出厂温度下限值为5℃，上限值为35℃，湿度上限值为95%RH 。当温度≥40℃时，无条件停止加热，
防止过热对柜内元件造成损伤。
在开机界面下按
键进入定值设置界面，可以更改温湿度的上下限值；长按
键可以进入可上下选择，按 一个界面。 2.4 语音防误提示部分
1. 当断路器处于试验位置与工作位置之间，此时断路器处于合闸状态时，有“请分断路器”的语音
0~9
车至工作位置。
2. 当断路器处于工作位置或试验位置时，断路器又处于合闸状态时，如果接地开关误被强制
合闸，有“请分接地开关”的语音提示，直至操作者分闸操作后停止，以此防止操作者误合接
地开关。
3. 当以上两种情况同时发生时，有“请分断路器、请分接地开关”的语音提示。
2.5 模拟指示说明部分
1. 断路器状态指示：
当公共端触点与断路器合触点接通，断路器合闸并且分闸回路完好时，中间V字灯红色模拟
条亮；当公共端触点与断路器分触点接通，断路器分闸并且合闸回路完好时，中间V字灯绿
色模拟条亮；
断路器预备合闸状态时，绿色模拟条亮；
断路器预备分闸状态时，红色模拟条亮。
2. 断路器位置指示：
当公共端触点与工作位置触点接通时，两个十字灯红色垂直模拟条亮；
当公共端触点与试验位置触点接通时，两个十字灯绿色水平模拟条亮。
3. 接地开关位置指示：产品供电，接地刀绿色指示灯亮。
当公共触点与接地刀触点接通时，下方V字灯红色模拟条亮，接地开关合闸；当公共触点与接地刀触点断开时，下方V字灯绿色模拟条亮，接地开关分闸。
4. 储能指示：（常开）
当公共端触点与储能触点接通时，红色模拟灯亮，显示断路器已储能；
当公共端触点与储能触点断开时，红色模拟灯灭，显示断路器未储能。
注：失电状态下所有的发光指示均不亮，以上接点信号均来自断路器的辅助接点。
2.6 无线测温部分
1. 灵活性：可随时在组内添加、删除无线测温终端；
2. 与计算机接口：标准RS485口；
3. 显示接口：方便的显示接口，可以方便的通过接入PS2接口的显示屏很直观的了解发热点的
温度状况；
4. 外置天线：4dbm的增益；
5. 频率范围：433MHz－434.79MHz（免申请）；
6. 最大输出功率：≤10mW；
7. 最远传输距离：≤100-150m（无阻挡）；
8. 测量循环周期：t＊10秒（可以用户设置）；
9. 电源电压：9V电源适配器或电池供电；
10.电池寿命：2年（视测量时间间隔而定）；
11.测量温度：-25℃－＋120℃；
12.测量精度：±0.5℃；
13.防水级别：不防水，实用于室内；
14.尺寸：200x119x38mm；
15.重量：＜600g；
注：符合电工电子产品低温GB／T2423.1、高温GB／T2423.2的要求，适于在气候条件恶劣的地区使用。
第三章尺寸和端子定义
本章主要介绍开关柜智能操控装置的尺寸图和端子定义：
3.1 开孔尺寸图
注意事项：
1、模拟指示输入信号均取自开关柜中相应一次元件的辅助触点，为无源接点类型。
2、电磁锁线圈为交流220V时，加热器/风扇默认为有源输出；电磁锁线圈为直流220V时，加
热器/风扇默认为无源输出。
3、高压带电部分的闭锁控制出口为无源输出。
3.2 端子定义图
注：在对开关柜一次系统做工频耐压试验时，请将本装置的4～7端子拔出并短接。接线图
第四章通讯说明
本章主要介绍智能操控装置的通讯说明、通讯流程图通讯报文等。
1. 通讯说明
1.1通讯接口
通讯接口为标准RS485，工作方式为串行，异步，半双工。数据格式为1位起始位，8位数据位，1位停止位，无奇偶校验，低位在前，高位在后；默认通讯波特率为1200bps.
1.2通讯方式
采用主从查询方式。上位机系统（主站）周期性依次查询各智能操控装置（从站），被查询装置按所接收的命令进行相应的应答。
1.3报文说明
报文采用单帧格式，长度不固定。报文长度指报文内容长度，累加和指地址码、命令码、报文内容之和的低8位值。报文的基本单位为字节，每个字节为一个8位组，每字节根据报文类型的不同，可为二进制数、BCD码或ASCII码等。
2. 通讯流程图
上位机上位机
下位机
3. 通讯报文
表1：上位机向装置下发查询命令：（M_ASK）
表2：装置向上位机发送接收错误报文如下：（S_NACK）
表3：远程遥控
K7100时：CHR=11H时，表示1#启动加热器；12H时表示1#启动风扇；00H时，停止加热器和风扇。K7200时：CHR=11H时，表示1#启动加热器；12H时表示1#启动风扇；21H时，表示2#启动加热器；00H时，停止加热器和风扇。K7300时：CHR=11H时，表示1#启动加热器；21H时，表示2#启动加热器；31H时，表示3#启动加热器；00H时，停止加热器和风扇。
遥控返校
表4
序号8长度项在一路温湿度控制时应为0x05,序号12～17的2#，3#温湿度项无，在两路温湿度控制时应为0x08,序号15、16、17的3#温湿度项无。5不接传感器时，温湿度返回值均为EE EE EE。
YX
注：
1、温度值是有符号数，最高位是符号位，1：负数；0：正数；
2、实际值= 去除符号位后/10；
3、波特率默认为1200；
4、站号可通过装置设置。
第二部分TX-K700系列开关状态指示器
第一章简介
本章概要介绍开关状态显示器的概述、型号说明、功能、使用条件和技术参数等。
1.1概述
ZR-K700系列开关状态指示器是根据当前中压系统开关柜技术发展而开发设计的一种新型的多功能、智能化模拟动态指示装置。该产品美化了面板结构，简化了现场接线，具有完善的开关状态指示功能和安全性能，还可带RS485通讯，实现远程自动化管理。它适用于各种配置的开关柜，用户选用时只要提供一次方案图即可。
1.2型号说明
1.3使用条件
1.户内使用，并且室内通风良好；
2.海拔高度：≤2km；
3.环境温度：-10℃～50℃；
4.相对湿度：≤95%RH；
5.大气压力：80～110kPa；
6.周围介质无导电尘埃、导致金属或绝缘损坏的腐蚀性气体、霉菌等。
1.4技术参数
1.工作电源：AC220V±10% 50Hz DC110/220V；
2.控制精度：温度±0.5℃湿度±3%RH；
3.功耗：≤10W；
4.通讯接口：RS485；
5.高压带电指示部分：LED启辉电压（KV）：母线电压×0.15；
闭锁启控电压（KV）：母线电压×0.65；
6.触电容量：AC250V 10A；
7.抗电强度：外壳与端子之间大于AC2000V；
8.绝缘性能：外壳与端子之间大于100MΩ；
9.抗干扰：符合GB/T17626。8-1998。
1.5型号参照表
√√√√
—√—√
第二章使用说明
本章主要介绍开关状态指示装置的模拟指示、高压带电、加热除湿的使用等。
2.1模拟显示部分
1.断路器状态指示：断路器分、合闸，无源触点输入。
断路器合闸时，合闸触点闭合，“V”形数码管红色模拟条发光。
断路器分闸时，分闸触点闭合，“V”形数码管绿色模拟条发光。
2.断路器位置指示：无源触点输入。
3.工作位置触点闭合时，“十”形数码管红色垂直模拟条发光，指示断路器处于工作位置。
4.试验位置触点闭合时，“十”形数码管绿色水平模拟条发光，指示断路器处于试验位置。断电时红、
绿发光条均不亮指示断电状态。
5.接地闸刀位置指示：无源触点输入闭合，“V”形数码管红色模拟条发光，表示接地合闸。无源触点
输入断开，“V”形数码管绿色模拟条发光，表示接地断开。
6.储能指示：无源触点输入闭合，灯亮，表示已储能。无源触点输入断开，灯灭，表示未储能。注：1）以上接点信号均来自于断路器的辅助接点，接地闸刀可用行程开关触点。
2）失电状态所有的发光指示均不亮。
2.2高压带电指示部分
1．高压回路带电时，相应高压带电相指示灯亮；闭锁指示灯亮，闭锁有效，闭锁控制输出接点断开；2．本装置可实现强制闭锁，从而提高配套产品的防止误操作性能。带电显示和强制闭锁，均受同一高压信号控制，但电路系统又是相互独立、互不干扰的，只要高压回路带点，即使闭锁电路出现故障，电磁锁仍处于闭锁状态。
2.3加热除湿控制部分
1．装置进行加热时,信息显示部分实时显示温湿度值。按钮弹开时为自动加热/吹风；按钮按下时，为手动强制加热/吹风。
2. 操作按键设置温湿度的门槛值，温度下限的范围:0～15℃，温度上限的范围:35～40℃，湿度上限
的范围:75%～95%RH。
3. 加热、吹风控制逻辑：
注：出厂温度下限值为5℃，上限值为35℃，湿度上限值为95%RH。当温度≥40℃时，无条件停止加热，防止过热对柜内元件造成损伤。
第三章尺寸和端子定义
本章主要介绍开孔尺寸及端子定义等。
3.1 端子定义
3.2开孔尺寸图
第四章通讯说明
本章主要介绍开关状态显示器的通讯接口、通讯方式、通讯报文等。
1.1通讯接口
通讯接口为标准RS485，工作方式为串行，异步，半双工。数据格式为1位起始位，8位数据位，1位停止位，无奇偶校验，低位在前，高位在后；默认通讯波特率为1200bps.
1.2通讯方式
采用主从查询方式。上位机系统（主站）周期性依次查询各开关状态指示器（从站），被查询装置按所接收的命令进行相应的应答。
1.3报文说明
报文采用单帧格式，长度不固定。报文长度指报文内容长度，累加和指地址码、命令码、报文内容之和的低8位值。报文的基本单位为字节，每个字节为一个8位组，每字节根据报文类型的不同，可为二进制数、BCD码或ASCII码等。
2. 通讯流程图
上位机上位机
下位机
3. 通讯报文
表1：上位机向装置下发查询命令：（M_ASK）
表2：装置向上位机发送接收错误报文如下：（S_NACK）
表3：远程遥控
遥控返校
表4：装置向上位机发送信息报文如下：
表5：上位机查询下位机地址码命令
