最新GB50017《钢结构设计规范》大全

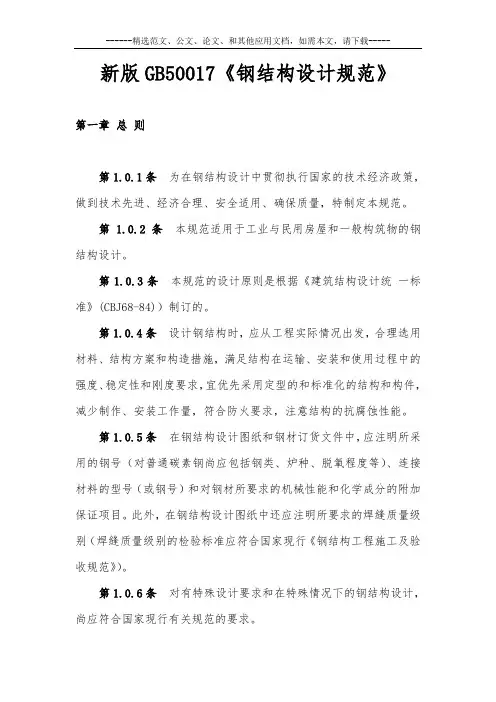

第一章总则
第1.0.1条为在钢结构设计中贯彻执行国家的技术经济政策，做到技术先进、经济合理、安全适用、确保质量，特制定本规范。
第1.0.2条本规范适用于工业与民用房屋和一般构筑物的钢结构设计。
第1.0.3条本规范的设计原则是根据《建筑结构设计统一标准》(CBJ68-84)）制订的。
第1.0.4条设计钢结构时，应从工程实际情况出发，合理选用材料、结构方案和构造措施，满足结构在运输、安装和使用过程中的强度、稳定性和刚度要求，宜优先采用定型的和标准化的结构和构件，减少制作、安装工作量，符合防火要求，注意结构的抗腐蚀性能。
第1.0.5条在钢结构设计图纸和钢材订货文件中，应注明所采用的钢号（对普通碳素钢尚应包括钢类、炉种、脱氧程度等）、连接材料的型号（或钢号）和对钢材所要求的机械性能和化学成分的附加保证项目。此外，在钢结构设计图纸中还应注明所要求的焊缝质量级别（焊缝质量级别的检验标准应符合国家现行《钢结构工程施工及验收规范》）。
第1.0.6条对有特殊设计要求和在特殊情况下的钢结构设计，尚应符合国家现行有关规范的要求。
第二章材料
第2.0.1条承重结构的钢材，应根据结构的重要性、荷载特征、连接方法、工作温度等不同情况选择其钢号和材质。承重结构的钢材宜采用平炉或氧气转炉3号钢（沸腾钢或镇静钢）、16Mn钢、16Mnq 钢、15MnV钢或15MnVq钢，其质量应分别符合现行标准《普通碳素结构钢技术条件》、《低合金结构钢技术条件》和《桥梁用碳素钢及普通低合金钢钢板技术条件》的规定。
第2.0.2条下列情况的承重结构不宜采用3号沸腾钢:
一、焊接结构：重级工作制吊车梁、吊车桁架或类似结构，冬季计算温度等于或低于－20℃时的轻、中级工作制吊车梁、吊车桁架或类似结构，以及冬季计算温度等于或低于－30℃时的其它承重结构。
二、非焊接结构：冬季计算温度等于或低于－20℃时的重级工作制吊车梁、吊车桁架或类似结构。
注：冬季计算温度应按国家现行《采暖通风和空气调节设计规范》中规定的冬季空气调节室外计算温度确定，对采暖房屋内的结构可按该规定值提高10℃采用。
第2.0.3条承重结构的钢材应具有抗拉强度、伸长率、屈服强度（或屈服点）和硫、磷含量的合格保证,对焊接结构尚应具有碳含量的合格保证。承重结构的钢材，必要时尚应具有冷弯试验的合格保证。对于重级工作制和吊车起重量等于或大于50ｔ的中级工作制焊接吊车梁、吊车桁架或类似结构的钢材，应具有常温冲击韧性的合格保证。但当冬季计算温度等于或低于－20℃时，对于3号钢尚应具
有－20℃冲击韧性的合格保证；对于16Mn钢、16Mnq钢、15MnV 钢或15MnVq钢尚应具有－40℃冲击韧性的合格保证。对于重级工作制的非焊接吊车梁、吊车桁架或类似结构的钢材,必要时亦应具有冲击韧性的合格保证。
第2.0.4条钢铸件应采用现行标准《一般工程用铸造碳钢》中规定的ZG200-400、ZG230-450、ZG270-500或ZG310-570号钢。
第2.0.5条钢结构的连接材料应符合下列要求:
一、手工焊接采用的焊条，应符合现行标准《碳钢焊条》或《低合金钢焊条》的规定。选择的焊条型号应与主体金属强度相适应。对重级工作制吊车梁、吊车桁架或类似结构，宜采用低氢型焊条。
二、自动焊接或半自动焊接采用的焊丝和焊剂，应与主体金属强度相适应。焊丝应符合现行标准《焊接用钢丝》的规定。
三、普通螺栓可采用现行标准《普通碳素结构钢技术条件》中规定的3号钢制成。
四、高强度螺栓应符合现行标准《钢结构用高强度大六角头螺栓、大六角螺母、垫圈型式尺寸与技术条件》或《钢结构用扭剪型高强度螺栓连接副型式尺寸与技术条件》的规定。
五、铆钉应采用现行标准《普通碳素钢铆螺用热轧圆钢技术条件》中规定的ML2或ML3号钢制成。
六、锚栓可采用现行标准《普通碳素结构钢技术条件》中规定的3号钢或《低合金结构钢技术条件》中规定的16Mn钢制成。
第三章基本设计规定
第一节设计原则
第3.1.1条本规范除疲劳计算外，采用以概率理论为基础的极限状态设计方法，用分项系数的设计表达式进行计算。
第3.1.2条结构的极限状态系指结构或构件能满足设计规定的某一功能要求的临界状态，超过这一状态结构或构件便不再能满足设计要求。承重结构应按下列承载能力极限状态和正常使用极限状态进行设计：
一、承载能力极限状态为结构或构件达到最大承载能力或达到不适于继续承载的变形时的极限状态；
二、正常使用极限状态为结构或构件达到正常使用的某项规定限值时的极限状态。
第3.1.3条设计钢结构时，应根据结构破坏可能产生的后果，采用不同的安全等级。一般工业与民用建筑钢结构的安全等级可取为二级，特殊建筑钢结构的安全等级可根据具体情况另行确定。
第3.1.4条按承载能力极限状态设计钢结构时，应考虑荷载效应的基本组合，必要时尚应考虑荷载效应的偶然组合。按正常使用极限状态设计钢结构时，除钢与混凝土组合梁外，应只考虑荷载短期效应组合。
第3.1.5条计算结构或构件的强度、稳定性以及连接的强度时，应采用荷载设计值（荷载标准值乘以荷载分项系数）；计算疲劳和正常使用极限状态的变形时，应采用荷载标准值。
钢结构设计规GB50017-2003 第一章总则 第1.0.1条为在钢结构设计中贯彻执行国家的技术经济政策，做到技术先进、经济合理、安全适用、确保质量，特制定本规。 第1.0.2条本规适用于工业与民用房屋和一般构筑物的钢结构设计。 第1.0.3条本规的设计原则是根据《建筑结构设计统一标准》(CBJ68-84)）制订的。 第1.0.4条设计钢结构时，应从工程实际情况出发，合理选用材料、结构方案和构造措施，满足结构在运输、安装和使用过程中的强度、稳定性和刚度要求，宜优先采用定型的和标准化的结构和构件，减少制作、安装工作量，符合防火要求，注意结构的抗腐蚀性能。 第1.0.5条在钢结构设计图纸和钢材订货文件中，应注明所采用的钢号（对普通碳素钢尚应包括钢类、炉种、脱氧程度等）、连接材料的型号（或钢号）和对钢材所要求的机械性能和化学成分的附加保证项目。此外，在钢结构设计图纸中还应注明所要求的焊缝质量级别（焊缝质量级别的检验标准应符合国家现行《钢结构工程施工及验收规》）。 第1.0.6条对有特殊设计要求和在特殊情况下的钢结构设计，尚应符合国家现行有关规的要求。 第二章材料 第2.0.1条承重结构的钢材，应根据结构的重要性、荷载特征、连接方法、工作温度等不同情况选择其钢号和材质。承重结构的钢材宜采用平炉或氧气转炉3号钢（沸腾钢或镇静钢）、16Mn钢、16Mnq钢、15MnV钢或15MnVq钢，其质量应分别符合现行标准《普通碳素结构钢技术条件》、《低合金结构钢技术条件》和《桥梁用碳素钢及普通低合金钢钢板技术条件》的规定。 第2.0.2条下列情况的承重结构不宜采用3号沸腾钢: 一、焊接结构：重级工作制吊车梁、吊车桁架或类似结构，冬季计算温度等于或低于－20℃时的轻、中级工作制吊车梁、吊车桁架或类似结构，以及冬季计算温度等于或低于－30℃时的其它承重结构。 二、非焊接结构：冬季计算温度等于或低于－20℃时的重级工作制吊车梁、吊车桁架或类似结构。 注：冬季计算温度应按国家现行《采暖通风和空气调节设计规》中规定的冬季空气调节室外计算温度确定，对采暖房屋的结构可按该规定值提高10℃采用。 第2.0.3条承重结构的钢材应具有抗拉强度、伸长率、屈服强度（或屈服点）和硫、磷含量的合格保证,对焊接结构尚应具有碳含量的合格保证。承重结构的钢材，必要时尚应具有冷弯试验的合格保证。对于重级工作制和吊车起重量等于或大于50ｔ的中级工作制焊接吊车梁、吊车桁架或类似结构的钢材，应具有常温冲击韧性的合格保证。但当冬季计算温度等于或低于－20℃时，对于3号钢尚应具有－20℃冲击韧性的合格保证；对于16Mn钢、16Mnq钢、15MnV钢或15MnVq钢尚应具有－40℃冲击韧性的合格保证。对于重级工作制的非焊接吊车梁、吊车桁架或类似结构的钢材,必要时亦应具有冲击韧性的合格保证。 第 2.0.4条钢铸件应采用现行标准《一般工程用铸造碳钢》中规定的ZG200-400、ZG230-450、ZG270-500或ZG310-570号钢。 第2.0.5条钢结构的连接材料应符合下列要求: 一、手工焊接采用的焊条，应符合现行标准《碳钢焊条》或《低合金钢焊条》的规定。选择的焊条型号应与主体金属强度相适应。对重级工作制吊车梁、吊车桁架或类似结构，宜采用低氢型焊条。
钢结构设计规范GB50017-2003 第一章总则 第1.0.1 条为在钢结构设计中贯彻执行国家的技术经济政策，做到技术先进、经济合理、安全适用、确保质量，特制定本规范。 第1.0.2 条本规范适用于工业与民用房屋和一般构筑物的钢结构设计。 第1.0.3 条本规范的设计原则是根据《建筑结构设计统一标准》（CBJ68-84））制订的。 第1.0.4 条设计钢结构时，应从工程实际情况出发，合理选用材料、结构方案和构造措施，满足结构在运输、安装和使用过程中的强度、稳定性和刚度要求，宜优先采用定型的和标准化的结构和构件，减少制作、安装工作量，符合防火要求，注意结构的抗腐蚀性能。 第1.0.5 条在钢结构设计图纸和钢材订货文件中，应注明所采用的钢号（对普通碳素钢尚应包括钢类、炉种、脱氧程度等）、连接材料的型号（或钢号）和对钢材所要求的机械性能和化学成分的附加保证项目。此外，在钢结构设计图纸中还应注明所要求的焊缝质量级别（焊缝质量级别的检验标准应符合国家现行《钢结构工程施工及验收规范》）。 第1.0.6 条对有特殊设计要求和在特殊情况下的钢结构设计，尚应符合国家现行有关规范的要求。 第二章材料 第2.0.1 条承重结构的钢材，应根据结构的重要性、荷载特征、连接方法、工作温度等不同情况选择其钢号和材质。承重结构的钢材宜采用平炉或氧气转炉3 号钢（沸腾钢或镇静钢）、16Mn钢、16Mnq钢、15MnV钢或15MnVq钢，其质量应分别符合现行标准《普通碳素结构钢技术条件》、《低合金结构钢技术条件》和《桥梁用碳素钢及普通低合金钢钢板技术条件》的规定。 第2.0.2 条下列情况的承重结构不宜采用3 号沸腾钢: 一、焊接结构：重级工作制吊车梁、吊车桁架或类似结构，冬季计算温度等于或低于－ 20C时的轻、中级工作制吊车梁、吊车桁架或类似结构，以及冬季计算温度等于或低于—30 C 时的其它承重结构。 二、非焊接结构：冬季计算温度等于或低于- 20 C时的重级工作制吊车梁、吊车桁架 或类似结构。 注：冬季计算温度应按国家现行《采暖通风和空气调节设计规范》中规定的冬季空气调节室外计算温度确定，对采暖房屋内的结构可按该规定值提高10 C采用。 第2.0.3 条承重结构的钢材应具有抗拉强度、伸长率、屈服强度（或屈服点）和硫、磷含量的合格保证,对焊接结构尚应具有碳含量的合格保证。承重结构的钢材，必要时尚应具有冷弯试验的合格保证。对于重级工作制和吊车起重量等于或大于50 t的中级工作制焊 接吊车梁、吊车桁架或类似结构的钢材，应具有常温冲击韧性的合格保证。但当冬季计算温度等于或低于-20 C时，对于3号钢尚应具有-20C冲击韧性的合格保证；对于16Mn钢、16Mnq钢、15MnV钢或15MnVq钢尚应具有—40C冲击韧性的合格保证。对于重级工作制的非焊接吊车梁、吊车桁架或类似结构的钢材,必要时亦应具有冲击韧性的合格保证。 第2.0.4 条钢铸件应采用现行标准《一般工程用铸造碳钢》中规定的ZG200-400、ZG230-450 、ZG270-500 或ZG310-570 号钢。 第2.0.5 条钢结构的连接材料应符合下列要求: 一、手工焊接采用的焊条，应符合现行标准《碳钢焊条》或《低合金钢焊条》的规定。 选择的焊条型号应与主体金属强度相适应。对重级工作制吊车梁、吊车桁架或类似结构，宜采用低氢型焊条。 二、自动焊接或半自动焊接采用的焊丝和焊剂，应与主体金属强度相适应。焊丝应符合现行标准《焊接用钢丝》的规定。
安卓指令大全 *#*#4636#*#* 显示手机信息、电池信息、电池记录、使用统计数据、WiFi信息 *#*#7780#*#* 重设为原厂设定，不会删除预设程序，及SD卡档案。*2767*3855# 重设为原厂设定，会删除SD卡所有档案。 *#*#34971539#*#* 显示相机相机韧体版本，或更新相机韧体*#*#7594#*#*6 当长按关机按钮时，会出现一个切换手机模式的窗口，包括:静音模式、飞航模式及关机，你可以用以上代码，直接变成关机按钮。 *#*#273283*255*663282*#*#* 开启一个能让你备份媒体文件的地方，例如相片、声音及影片等 *#*#197328640#*#*启动服务模式，可以测试手机部分设置及更改设定WLAN、GPS及蓝牙测试的代码 *#*#232339#*#* 或*#*#526#*#*或*#*#528#*#* –WLAN测试 *#*#232338#*#* –显示WiFiMAC地址 *#*#1472365#*#* –GPS测试 *#*#1575#*#* –其它GPS测试 *#*#232331#*#* –蓝牙测试 *#*#232337#*# –显示蓝牙装置地址 *#*#8255#*#* 启动GTalk服务器显示手机软件版本的代码 *#*#4986*2650468#*#* –PDA、Phone、H/W、RFCallDate *#*#1234#*#* –PDA及Phone *#*#1111#*#* –FTASW版本 *#*#2222#*#* –FTAHW版本 *#*#44336#*#* –PDA、Phone、csc、buildTime、https://www.doczj.com/doc/6f16660646.html,、changelistnumber各项硬件测试 *#*#0283#*#* –PacketLoopback *#*#0*#*#* –LCD测试 *#*#0673#*#* 或*#*#0289#*#* –Melody测试
a1.首先是小米的指令大全 *#*#4636#*#* 显示手机信息、电池信息、电池记录、使用统计数据、WiFi信息 *#*#7780#*#* 重设为原厂设定，不会删除预设程序，及SD卡档案。 *2767*3855# 重设为原厂设定，会删除SD卡所有档案。 *#*#34971539#*#* 显示相机相机韧体版本，或更新相机韧体 *#*#7594#*#*6 当长按关机按钮时，会出现一个切换手机模式的窗口，包括:静音模式、飞航模式及关机，你可以用以上代码，直接变成关机按钮。 *#*#273283*255*663282*#*#* 开启一个能让你备份媒体文件的地方，例如相片、声音及影片等 *#*#197328640#*#*启动服务模式，可以测试手机部分设置及更改设定 WLAN、GPS及蓝牙测试的代码 *#*#232339#*#*或*#*#526#*#*或*#*#528#*#*–WLAN测试 *#*#232338#*#*–显示WiFiMAC地址 *#*#1472365#*#*–GPS测试 *#*#1575#*#*–其它GPS测试 *#*#232331#*#*–蓝牙测试 *#*#232337#*#–显示蓝牙装置地址 *#*#8255#*#*启动GTalk服务监视器显示手机软件版本的代码 *#*#4986*2650468#*#*–PDA、Phone、H/W、RFCallDate *#*#1234#*#*–PDA及Phone *#*#1111#*#*–FTASW版本 *#*#2222#*#*–FTAHW版本 *#*#44336#*#*–PDA、Phone、csc、buildTime、https://www.doczj.com/doc/6f16660646.html,、changelistnumber各项硬件测试 *#*#0283#*#*–PacketLoopback *#*#0*#*#*–LCD测试 *#*#0673#*#*或*#*#0289#*#*–Melody测试 *#*#0842#*#*–装置测试，例如振动、亮度 *#*#2663#*#*–触控屏幕版本 *#*#2664#*#*–触控屏幕测试 *#*#0588#*#*–接近感应器测试 *#*#3264#*#*–内存版本 2.小米的耳机孔似乎没有保护，灰尘很容易进去，咋办呢？没事，咱有终极绝招。首先买个水笔笔芯。把笔芯插进去？NO!NO!NO!我们要做的是把笔芯的保护套拿下来，然后插入小米，嘿嘿，别误会，堵住耳机孔，OK，不怕灰尘了！ 3.据说小米是三防，但似乎不是哦。当小米不行落水该怎么办呢？我们的急救方法是：小米一进水，请切记不要作任何按键动作，尤其是关机（一按任何动作，水马上会跟着电路板
钢结构规范及图集 【国家标准】 1、GB-50017-2003《钢结构设计规范》 2、GB50018-2002冷弯薄壁型钢结构技术规范》 3、GB-50205-2001《钢结构结构施工质量验收规范》 4、GB50191-93构筑物抗震设计规范》 5、GBJ135-90高耸结构设计规范》 6、GB500046《工业建筑防腐蚀设计规范》 7、GB8923-88《涂装前钢材表面锈蚀等级和涂装等级》 8、GB14907-2002《钢结构防火涂料通用技术条件》 9、GB-50009-2001《建筑结构荷载规范》 10、GBT-50105-2001《建筑结构制图标准》 11、GB-50045-95《高层民用建筑设计防火规范》(2001年修订版) 12、GB-50187-93 《工业企业总平面设计规范》 【行业标准】 1、JGJ138-2001/J130-2001型钢混凝土组合结构技术规程 2、JGJ7-1991网架结构设计与施工规程 3、JGJ61-2003/J258-2003网壳结构技术规程 4、JGJ99-1998高层民用建筑钢结构技术规程(正修订) 5、JGJ82-91钢结构高强度螺栓连接的设计、施工及验收规程 6、JGJ81-2002/J218-2002建筑钢结构焊接技术规程 7、DL/T5085-1999钢－混凝土组合结构设计规程 8、JCJ01-89钢管混凝土结构设计与施工规程
9、YB9238-92钢－混凝土组合楼盖结构设计与施工规程 10、YB9082-1997钢骨混凝土结构技术规程11、YBJ216-88压型金属钢板设计施工规程(正修订)12、YB/T9256-96钢结构、管道涂装技术规程13、YB9081-97冶金建筑抗震设计规范14、CECS102:2002门式刚架轻型房屋钢结构技术规程15、CECS77：96钢结构加固技术规范16、YB9257-96钢结构检测评定及加固技术规范17、CECS28：90钢管混凝土结构设计与施工规程18、YB9254-1995钢结构制作安装施工规程19、CECS159：2004矩形钢管混凝土结构技术规程20、CECS24:90钢结构防火涂料应用技术规范21、CECS158：2004索膜结构技术规程22、CECS23:90钢货架结构设计规范23、CECS78:96塔桅钢结构施工及验收规程24、CECS167:2004拱形波纹钢屋盖结构技术规程25、JGJ85-92预应力筋用锚具、夹具和连接器应用技术规程26、CECS多、高层建筑钢－混凝土混合结构设计规程27、CECS热轧H型钢构件技术规程28、CECS钢结构住宅建筑设计技术规程29、CECS建筑拱形钢结构技术规程30、CECS钢龙骨结构技术规程31、CECS 轻型房屋钢结构技术规程32、CECS冷弯型钢受力蒙皮结构技术规程33、CECS混凝土钢管叠合柱技术规程34、CECS钢管结构技术规程35、CECS预应力钢结构技术规程36、CECS 建筑用铸钢节点技术规程37、CECS钢结构抗火设计规程 【地方标准】1、DB29-57-2003/J10297-2003天津市钢结构住宅设计规程2、DBJ13-51-2003/J10279-2003钢管混凝土结构技术规程（福建省）3、DBJ13-61-2004/J10429-2004钢－混凝土混合结构技术规程（福建省）4、DG/T08-008-2000/J10041-2000建筑钢结构防火技术规程（上海市）5、DBJ08-68-97轻型钢结构设计规程（上海市）6、DBJ01-616-2004/J10411-2004建筑防火涂料（板）工程设计、施工与验收规程（北京市）7、DBJ08-32-92高层建筑钢结构设计暂行规定（上
角焊缝及其计算 型式及分类 截面形式:普通型（等边凸形）、平坦型（不等边凹形）、凹面形 两焊脚边夹角：直角角焊缝、斜角角焊缝、焊缝长度与作用方向 1.侧面角焊缝（侧缝） 侧缝主要承受剪力，应力状态叫单纯，在弹性阶段，剪应力沿焊缝长度方向分布不均匀，两端大中间小，且焊缝越长越不均匀，但侧缝塑性好。 2．正面角焊缝（端缝） 端缝连接中传力线有较大的弯折，应力状态较复杂，正面角焊缝沿焊缝长度方向分布比较均匀，但焊脚及有效厚度面上存在严重的应力集中现象，所以其破坏属于正应力和剪应力的综合破坏，但正面角焊缝的刚度较大，变形较小，塑性较差，性质较脆。 3．斜向角焊缝 斜向角焊缝受力情况较复杂，其性能介于侧缝和端缝之间，常用于杆件倾斜相支的情况，也用在板件较宽，内力较大连接中。 4．周围角焊缝 主要为了增加焊缝的长度和使焊缝遍及板件全宽，而把板件交搭处的所有交搭线尽可能多的加以焊接，成为开口或封闭的周围角焊缝。构造及要求。 4.1.最小焊脚尺寸 4.2.最大焊脚尺寸贴边处满足
4.3.角焊缝最小长度 4.4.侧面角焊缝最大计算长度 4.5.板件端部仅有两条角焊缝时每条侧面角焊缝的计算长度 4.6.搭接连接中搭接长度应满足而且不宜采用一条正面角焊缝来传力。 4.7.在次要构件和焊缝连接中，允许采用断续角焊缝，各段间距满足以保证整体受力。 角焊缝连接计算 基本计算公式 轴心作用下的角焊缝计算 轴心作用下角钢的角焊缝计算 弯矩，剪力和轴心力共同作用下角焊缝计算（T形接头） 弯矩，剪力和轴心力共同作用下角焊缝计算（搭接形接头） 1. 端缝、侧缝在轴向力作用下的计算： （1）端缝 ——垂直于焊缝长度方向的应力； he ——角焊缝有效厚度； lw ——角焊缝计算长度，每条角焊缝取实际长度减10mm（每端减5mm）；ffw ——角焊缝强度设计值；bf ——系数，对承受静力荷载和间接承受动力荷载的结构，bf =1.22，直接承受动力荷载bf =1.0。 （2）侧缝
《钢结构设计规范》（GB 50017━2003）中是根据结构的重要性结构的重要性结构的重要性结构的重要性、荷载特性荷载特性荷载特性荷载特性、焊缝形式焊缝形式焊缝形式焊缝形式、工作环境以及应力状态作环境以及应力状态作环境以及应力状态作环境以及应力状态等情况，按四条原则分别选用不同的质量等级，一共有三个等级。四条原则如下： 1 在需要进行疲劳计算的构件中，凡对接焊缝均应焊透，其质缝等级为: 1)作用力垂直于焊缝长度方向的横向对接焊缝或T形对接与角接组合焊缝，受拉时应为一级，受限时应为二级; 2)作用力平行于焊缝长度方向的纵向对接焊缝应为二级。 2 不需要汁算疲劳的构件中，凡要求与母材等强的对接焊缝应护焊透，其质量等级当受拉时应不低于二级，受压时宜为二级。 3 重级工作制和起重量Q≥50t的中级工作制吊车梁的腹板与上翼缘之间以及吊车桁架上弦杆与节点板之间的T形接头焊 缝均要求焊透，焊缝形式一般为对接与角接的组合焊缝，其质量等级不应低于二级。 4 不要求焊透的T形接头采用的角焊缝或部分焊透的对接与角接组合焊缝，以及搭接连接采用的角焊缝，其质量等级为: 1)对直接承受动力荷载且需要验算疲劳的结构和吊车起重量等于或大于50t的中级工作制吊车梁，焊缝的外观质量标准应符合二级; 2)对其他结构，焊缝的外观质量标准可为三级。 对应的就是《钢结构工程施工质量验收规范》和《JGJ 81-2002建筑钢结构焊接技术规程》中所要求的焊缝要达到的质量要求（包括外观和无损探伤等）。 《GB/T3323-2005 金属熔化焊焊接接头射线照相》中的焊缝质量分类是在对焊缝进行射对焊缝进行射对焊缝进行射对焊缝进行射线照相时线照相时线照相时线照相时，根据焊缝缺陷的性质和数量根据焊缝缺陷的性质和数量根据焊缝缺陷的性质和数量根据焊 缝缺陷的性质和数量,将该焊缝的质量分为四级： （1）Ⅰ级焊缝：内应无裂纹、未熔合、未焊透和条状夹渣. （2）Ⅱ级焊缝：内应无裂纹、未熔合和未焊透. （3）Ⅲ级焊缝：内应无裂纹、未熔合以及双面焊和加垫板的单面焊中的未焊透.不 加垫板的单面焊中的未焊透允许长度按表10条状夹渣长度的Ⅲ级 评定. （4）焊缝缺陷超过Ⅲ级者为Ⅳ级. 对于《钢结构设计规范》（GB 50017━2003）所提到的三个级别焊缝，在对一级和二级焊缝进行无损探伤时，对于一级焊缝要达到《GB/T3323-2005 金属熔化焊焊接接头射线照相》中的Ⅱ级以上，对于二级焊缝要达到《GB/T3323-2005 金属熔化焊焊接接头射线照相》中的Ⅲ级以上。关于焊缝等级的定义的部分要求见《钢结构设计规范》GB50017-2003的第7章连接计算。7.1焊缝连接7.1.1 焊缝应根据结构的重要性、荷载特性、焊缝形式、工作环境以及应力状态等情况，按下述原则分别选用不同的质量等级： 1 在需要进行疲劳计算的构件中，凡对接焊缝均应焊透，其质量等级为：1）
MTK平台手机指令大全 设置指令：*#66*# 中文语言：*#0086# + send 查看版本：*#8375# 软件版本：*#8882# 测试：*#87# 调试：*#8899# （？） 默认语言:*#0000#+通话键 设置英文:*#0044#+通话键 繁体中文:*#0886#+通话键 简体中文:*#0086#+通话键 串号查询:*#06# 原厂设置:*#66*# 查看版本:*#8375# 工厂指令:*#3646633# 自动测试:*#87# 软件版本:*#8882# *#035670766*001# *#035670766*002# 有一些机器开机输入*#66*#不进测试的。可以在开机瞬间，在按键灯亮和开机音乐响的时候快速按*#*#............*#就可进入测试 科达Q191（MT6228平台）有些好象不支持，可惜啊.......... 诺基亚是国际知名手机品牌，它在中国市场上一直占据着很大一部分销售份额。诺基亚手机拥有着时尚的外观和强大的功能，尤其是它出色的性能，经久耐用。是赢得很多消费者喜爱的主要原因。不少消费者在购买诺基亚手机之后，都会拿着说明书仔细阅读使用说明。然而，不管是什么牌子的手机除了说明书上的那些说明文字之外，都还有很多用户并不知晓的操作命令！而这些使用命令却能够给我们的使用上提供很大的帮助。 1 输入*#06#：显示IMEI码 2 输入*#0000#：显示软件版本(部分型号如果不起作用，可按*#型号代码#，如*#6110#) 第一行--软件版本； 第二行--软件发布日期； 第三行--手机型号 3 输入*#92702689#查询更多的手机信息。有五个选项（可用上下方向键选择）： ①Serial No.：手机的IMEI码。
两章，“构造要求（原第 8 章）” 中与柱设计相关的内容移入 钢结构设计规范》 2017 最新版— —对抗震更高要求 导读】 目前市面上通用最基础的钢结构设计规范是 GB50017-2003 ， 随着科技的进步，各种计算软件的更新及近年来频发的自然 灾害，尤其是自汶川地震以来，对建筑防灾减灾，尤其是抗 震有更高的要求，基于重重原因，新版《钢结构设计规范》 的修订出台是设计师一直很期待的。 12017 最新版《钢结构 设计规范》主要修订内容如下： 01 术语和符号（第 2 章） 删除了原规范中关于强度的术语 ,增加了本次规范新增内容 的术语。 02 基本设计规定（第 3 章）增加了“结构体系”和“截面板件 宽厚比等级”；“材料选用”及“设计指标”内容移入新章节“材料 第 4 章）”；关于结构计算内容移入新章节“结构分析及稳 定性设计（第 5 章）”；“构造要求（原第8 章）” 输及安装的原则性规定并入本章。 03 受弯构件的计算 （原第 4 章）改为“受弯构件（第 6 章）” 移入本章。 04 轴心受力构件和拉弯、压弯构件的计算（原第 5 章）改 为“轴心受力构件（第 7 章）”及“拉弯、压弯构件（第 8 章）” 中制作、运 增加了腹板开孔的内容，“构造要求” 中与梁设计相关的内容
第7 章。 05 疲劳计算（原第6 章）改为“疲劳计算及防脆断设计（第 16 章）”增加了简便快速验算疲劳强度的方法，“构造要求（原第8 章）”中“提高寒冷地区结构抗脆断能力的要求”移入本章，并增加了抗脆断设计的补充规定。 06 连接计算（原第7章）改为“连接（第11章）”及“节（点第
完全焊透的对接焊缝和T形连接焊缝设计计算书 Ⅰ.设计依据: 《钢结构设计手册上册》（第三版） 《钢结构设计规范》 GB 50017-2003 Ⅱ.计算公式和相关参数的选取方法 一、焊缝质量等级的确定方法： 焊缝应根据结构的重要性、荷载特性、焊缝形式、工作环境以及应力状态等情况，按下述原则分别选用不同的质星等级： 1在需要进行疲劳计算的构件中，凡对接焊缝均应焊透，其质缝等级为：1）作用力垂直于焊缝长度方向的横向对接焊缝或T形对接与角接组合焊缝，受拉时应为一级，受压时应为二级； 2）作用力平行于焊缝长度方向的纵向对接焊缝应为二级。 2不需要计算疲劳的构件中，凡要求与母材等强的对接焊缝应予焊透，其质量等级当受拉时应不低于二级，受压时宜为二级。 3重级工作制和起重量Q≥50t的中级工作制吊车梁的腹板与上翼缘之间以及吊车衔架上弦杆与节点板之间的T形接头焊缝均要求焊透，焊缝形式一般为对接与角接的组合焊缝.其质量等级不应低于二级。 4不要求焊透的T形接头采用的角焊缝或部分焊透的对接与角接组合焊缝，以及搭接连接采用的角焊缝，其质量等级为： 1）对直接承受动力荷载且需要验算疲劳的结构和吊车起重量等于或大于50 t的中级工作制吊一车梁，焊缝的外观质量标准应符合二级； 2）对其他结构，焊缝的外观质量标准可为三级。 ——(GB50017—2003 7.1.1) 二、焊缝连接计算公式 1、完全焊透的对接接头和T形接头焊缝计算公式 1）在对接接头和T形接头中，垂直于轴心拉力或轴心压力的对接焊缝或对接与角接组合焊缝，其强度应按下式计算：
拉应力或压应力：c t w f f tl 或≤=σ ( GB 50017-2003 7.1.2 -1) 参数：N ——轴心拉力和轴心压力（N ）； w l ——焊缝计算长度，为设计长度减2t （有引弧板时可不减）（mm ）； t ——对接接头中连接件的较小厚度；T 形接头中为腹板的厚度（mm ）； w c w t f f 、——对接焊缝的抗拉、抗压强度设计值（查表2-5可得） （N/mm 2 ）； 2）在对接接头和T 形接头中，承受弯矩和剪力共同作用的对接焊缝或对接与角接组合焊缝，其正应力和剪应力应分别进行计算。但在同时受有较大正应力和剪应力处(例如梁腹板横向对接焊缝的端部)，应按下式计算折算应力： w t f 1.13221≤+τσ (GB55017—2003 7.1.1.2-2) 注:1当承受轴心力的板件用斜焊缝对接，焊缝与作用力间的夹角θ符合,当tg θ≤1.5时焊缝的强度可不计算. 2 当对接焊缝和T 形对接焊缝与角接组合焊缝无法采用引弧板和引出板施焊时每条焊缝的长度计算时应减去2t 附表1-1 焊缝的强度设计值
最近审查的钢结构图纸较多，发现施工图钢结构设计说明和计算书中依据的许多规范已废止，原因大概有二种，一是采用的计算软件版本过低，软件本身采用旧规范，二是钢结构说明直接套用别人的旧说明，设计人员未及时更新。现把常用的一些与设计有关的规范列于下面，给出的均为国家已经颁布的最新版本（更新至2013年6月）。对目前尚在编制阶段的相关规范，待正式颁布后，再及时更新。 1.钢结构设计依据标准 【通用标准】 《建筑抗震设计规范》GB50011-2010 《建筑设计防火规范》GB50016-2006 《建筑结构荷载规范》GB50009-2012 《钢结构设计规范》GB50017-2003 《冷弯薄壁型钢结构技术规范》GB50018-2002 【高层高耸钢结构标准】 《高层民用建筑钢结构技术规程》JCJ99-1998 《高层建筑钢-混凝土混合结构设计规程》CECS 230-2008《高耸结构设计规范》GBJ135-1990
《空间网格结构技术规程》JGJ7-2010 注：代替《网壳结构技术规程》JGJ61-2003和《网架结构设计与施工规程》JGJ7-1991 《膜结构技术规程》CECS 158-2004 【轻型钢结构标准】 《门式刚架轻型房屋钢结构技术规程》CECS102-2002 《门式刚架轻型房屋钢构件》JG144-2002 《轻型钢结构住宅技术规程》JGJ 209-2010 《拱形波纹钢盖结构技术规程》CECS167-2004 【组合结构标准】 1.《钢管混凝土结构设计与施工规程》(CECS 28-1990) 2.《矩形钢管混凝土结构设计规程》(CECS 159-2004) 3.《型钢混凝土组合结构技术规程》(JGJ138-2001) 4.《钢管混凝土叠合柱结构技术规程》(CECS188-2005) 5.《钢骨混凝土结构设计规程》(YB9082-2006) 6.《组合楼板设计与施工规范》(CECS273-2010) 7.《空心钢管混凝土结构技术规程》(CECS254-2009)
钢式中结构 , 一—缝计算长度一焊板施焊时 , 轴心拉力或轴心压力 , 当未采用引弧取实际长度减去 , 介 , —头为腹板厚度对接焊缝的抗拉介—值计。 ·连接件的较小厚度、对形接晓嚼愁洛图斜角角焊缝截面。抗压强度设角焊缝简化而得· “ 因此 , 对斜角角焊缝不论。有效截面应力情况如何都按承受剪力考虑仁日口一的斜角角焊缝有效厚度为。二, “ 带司图一卜。一的斜角角焊缝的有效厚度按理 , 也应等于多时 , 但考虑到这种锐角焊缝 , 的焊根处往往不易施焊 , , 尤其是小于。。较根图与轴心力垂直的对接焊缝其熔深往往难于满足要求 , 此外 , , 当对接直焊缝不能满足强度要求时可据试验焊缝有效截面的抗剪强度比焊件主体金属高强度却较低金属之间 , , 采用斜对接焊缝“ , 当斜焊缝倾角毛但焊缝熔合边的抗剪即簇 ·时 , 任何情况下都可认一·其值介于焊缝熔敷金属与主体倍。一般取为焊缝熔敷金属抗剪强度若将锐角角焊缝的有效厚因熔合边长度与有效厚度。仁曰。的度取为相差不大因此 , , , 应补充验算熔合边的抗剪强度。柑叫之二二二【二二二二二二斗一付将的斜角角焊缝的有效厚度。图斜对接焊缝。不论夹角大小均取为以使有效厚
度值适当留有余量。为与母材等强满足要求时 , , 不用计算 , 但由于斜对接焊 , 缝消耗材料较多施工不便。若抗拉强度不角愈小。 , 可采用二级焊缝或将接头位置留的余量愈多影响 , 。这样可避免熔深不够的不利移至内力较小处解决三、也避免了熔合边的补充验算四、斜角角焊缝的计算“ 不焊透的对接焊缝两焊脚的夹角不是的角焊缝称为斜。不焊透的对接焊缝主要用于外部需要平角角焊缝仓斜壁板缝相同 , , 图 , 这种焊缝往往出现在料整的箱形柱 , 图和 , 形连接。图管形构件等连接中以及其它不需要焊透之处。箱形柱的斜角角焊缝的计算方法与前述直角角焊只是不考虑与作用力垂直或倾斜的 , 纵向焊缝通常只承受剪力时 , 采用对接焊缝不必焊透全厚度形连接 , 但在与横梁刚性连接。焊缝强度增大的因素即取刀 , 。这是处有可能要求焊透全厚度大的板厚和受力均较考虑到以前的对角焊缝试验针对直角角焊缝进行的 , 绝大部分都是当采用角焊缝焊脚尺寸很大而对斜角角焊缝研时 , 可将竖直板开坡口作成带坡口的角焊缝。究很少 , 我国采用的计算方法也是根据直角图 年第期。总期。不焊透对接焊缝与普通角焊缝相比相同的。 , 在我考虑到焊缝根部不易焊满当上述最短距离图、 , 取二情况下 , , 可以大大节约焊条。此种 , 。正好是熔合边长度 , 形式的焊缝国外常归入角焊缝的范畴或接近于熔合边长度图或其 , 国新规范把它专列为不焊透的对接焊缝时等于隙存在 , , 则有效截面正好在熔合边了。日曰刀剑书干一内冷 , 廿毛 , 的丁附近抗剪强度较低时计算应取强度设计值 , 正面角焊缝受压时即使焊件之间有间。试验发现其承载能力提高很多。这 , 乓图托不焊透的对接焊缝 , 主要由于缺陷对焊缝抗压强度的影响较小而且有近似钢材承压的性质间缝隙较小切割 , , 如果两焊件之、不论边缘为轧制锯切或火焰可将。总会有部分焊件截面直接接触而分担。一部分内力形 , 故当正面角焊缝受压时 , 一坡口根部至焊缝表面最短距离一坡口角度强度设计值取为和刀。但作为正面焊缝受 , 不焊透对接焊缝的坡口有全拉时 , 其强度设计值不能提高参考 , , 仍采用打半角处形 , 、形和图形三种在箱形截面的转形坡口时、。采用半形和宜在板的这样作可。文
本文从网络收集而来，上传到平台为了帮到更多的人，如果您需要使用本文档，请点击下载，另外祝您生活愉快，工作顺利，万事如意！ GB50017-2017钢结构设计规范
一、章节目录 1总则 2术语和符号 2.1术语 2.2符号 3基本设计规定 3.1设计原则 3.2荷载和荷载效应计算 3.3材料选用 3.4设计指标 3.5结构或构件变形的规定 4受弯构件的计算 4.1强度 4.2整体稳定 4.3局部稳定 4.4组合梁腹板考虑屈曲后强度的计算 5轴心受力构件和拉弯、压弯构件的计算 5.1轴心受力构件 5.2拉弯构件和压弯构件 5.3构件的计算长度和容许长细比 5.4受压构件的局部稳定 6疲劳计算 6.1一般规定 6.2疲劳计算 7连接计算 7.1焊缝连接 7.2紧固件（螺栓、铆钉等）连接 7.3组合工字梁翼缘连接 7.4梁与柱的刚性连接 7.5连接节点处板件的计算 7.6支座
8构造要求 8.1一般规定 8.2焊缝连接 8.3螺栓连接和铆钉连接 8.4结构构件 8.5对吊车梁和吊车桁架（或类似结构）的要求 8.6大跨度屋盖结构 8.7提高寒冷地区结构抗脆断能力的要求 8.8制作、运输和安装 8.9防护和隔热 9塑性设计 9.1一般规定 9.2构件的计算 9.3容许长细比和构造要求 10钢管结构 10.1一般规定 10.2构造要求 10.3杆件和节点承载力 11钢与混凝土组合梁 11.1一般规定 11.2组合梁设计 11.3抗剪连接件的计算 11.4挠度计算 11.5构造要求 附录 A 结构或构件的变形容许值 附录 B 附录 C 附录 D 附录 E 附录 F 梁的整体稳定系数 轴心受压构件的稳定系数 柱的计算长度系数 疲劳计算的构件和连接分类 桁架节点板在斜腹杆压力作用下的稳定计算 附：本规范用词说明 附：修改条文说明 其中下面打—的节为新增，下面打~~的节为有较多修改。
GB50017-2017《钢结构设计规范》一、章节目录 1总则 2术语和符号 2.1术语 2.2符号 3基本设计规定 3.1设计原则 3.2荷载和荷载效应计算 3.3材料选用 3.4设计指标 3.5结构或构件变形的规定 4受弯构件的计算 4.1强度 4.2整体稳定 4.3局部稳定 4.4组合梁腹板考虑屈曲后强度的计算 5轴心受力构件和拉弯、压弯构件的计算 5.1轴心受力构件 5.2拉弯构件和压弯构件 5.3构件的计算长度和容许长细比 5.4受压构件的局部稳定 6疲劳计算 6.1一般规定 6.2疲劳计算 7连接计算 7.1焊缝连接 7.2紧固件（螺栓、铆钉等）连接 7.3组合工字梁翼缘连接 7.4梁与柱的刚性连接 7.5连接节点处板件的计算 7.6支座
8构造要求 8.1一般规定 8.2焊缝连接 8.3螺栓连接和铆钉连接 8.4结构构件 8.5对吊车梁和吊车桁架（或类似结构）的要求 8.6大跨度屋盖结构 8.7提高寒冷地区结构抗脆断能力的要求 8.8制作、运输和安装 8.9防护和隔热 9塑性设计 9.1一般规定 9.2构件的计算 9.3容许长细比和构造要求 10钢管结构 10.1一般规定 10.2构造要求 10.3杆件和节点承载力 11钢与混凝土组合梁 11.1一般规定 11.2组合梁设计 11.3抗剪连接件的计算 11.4挠度计算 11.5构造要求 附录 A 结构或构件的变形容许值 附录 B 附录 C 附录 D 附录 E 附录 F 梁的整体稳定系数 轴心受压构件的稳定系数 柱的计算长度系数 疲劳计算的构件和连接分类 桁架节点板在斜腹杆压力作用下的稳定计算 附：本规范用词说明 附：修改条文说明 其中下面打—的节为新增，下面打~~的节为有较多修改。
第一章总则 第1.0.1条为在钢结构设计中贯彻执行国家的技术经济政策，做到技术先进、经济合理、安全适用、确保质量，特制定本规范。 第1.0.2条本规范适用于工业与民用房屋和一般构筑物的钢结构设计。 第1.0.3条本规范的设计原则是根据《建筑结构设计统一标准》 (CBJ68-84)）制订的。 第1.0.4条设计钢结构时，应从工程实际情况出发，合理选用材料、结构方案和构造措施，满足结构在运输、安装和使用过程中的强度、稳定性和刚度要求，宜优先采用定型的和标准化的结构和构件，减少制作、安装工作量，符合防火要求，注意结构的抗腐蚀性能。 第1.0.5条在钢结构设计图纸和钢材订货文件中，应注明所采用的钢号（对普通碳素钢尚应包括钢类、炉种、脱氧程度等）、连接材料的型号（或钢号）和对钢材所要求的机械性能和化学成分的附加保证项目。此外，在钢结构设计图纸中还应注明所要求的焊缝质量级别（焊缝质量级别的检验标准应符合国家现行《钢结构工程施工及验收规范》）。 第1.0.6条对有特殊设计要求和在特殊情况下的钢结构设计，尚应符合国家现行有关规范的要求。 第二章材料 第2.0.1条承重结构的钢材，应根据结构的重要性、荷载特征、连接方法、工作温度等不同情况选择其钢号和材质。承重结构的钢材宜采用平炉或氧气转炉3号钢（沸腾钢或镇静钢）、16Mn钢、16Mnq钢、15MnV钢或15MnVq钢，其质量应分别符合现行标准《普通碳素结构钢技术条件》、《低合金结构钢技术条件》和《桥梁用碳素钢及普通低合金钢钢板技术条件》的规定。 第2.0.2条下列情况的承重结构不宜采用3号沸腾钢: 一、焊接结构：重级工作制吊车梁、吊车桁架或类似结构，冬季计算温度等于或低于－20℃时的轻、中级工作制吊车梁、吊车桁架或类似结构，以及冬季计算温度等于或低于－30℃时的其它承重结构。 二、非焊接结构：冬季计算温度等于或低于－20℃时的重级工作制吊车梁、吊车桁架或类似结构。 注：冬季计算温度应按国家现行《采暖通风和空气调节设计规范》中规定的冬季空气调节室外计算温度确定，对采暖房屋内的结构可按该规定值提高10℃采用。 第2.0.3条承重结构的钢材应具有抗拉强度、伸长率、屈服强度（或屈服点）和硫、磷含量的合格保证,对焊接结构尚应具有碳含量的合格保证。承重结
手机指令大全-通用指令 *#06# 显示IMEI号； *#9999# 或 *#0837# 显示软件版本； *#0001# 显示RS232串行通信参数设置； *#0228# 显示电池容量和温度； *#0523# 调节对比度； *#0636# 存储器容量显示 *#0778# SIM卡信息 *#0324# 网络检测（工程模式） *#9998*228# 电池参数显示，类型/电压/温度 *#9998*289# 铃声调整，振铃器频率测试/显示频率，上下键调节 *#9998*364# 显示Watchdog状态 *#9998*427# WATCHDOG信号路径设置 *#9998*523# 液晶显示对比度调节，上下键调节 *#9998*3323# 开启工程模式 *#9998*746# SIM卡文件规格测试 *#9998*5646# 更改开机显示国家 *2767*2878# 主复位 *2767*927# WAP部分清空对于进WAP设置死机 *#9998*4357# 可用指令列表 *#00000# 查看版本 (nokia手机适用） *#0842# 测试震动 *#0289# 测试响铃 *#0288# 电池状态 *#0782# RTC Display（好象是显示当前时钟） *#0523# LCD对比度 *#9998*0377# 软件出错LOG *#9998*5646# GSM LOGO SET（LOGO设置） *#9998*0778# or *#0778# SIM Serv .Table *#0638# SIM net Work ID *#0776# SIM info（SIM卡信息） *#9998*0076# Prodution No *#9998*3323# Forced Crash（此栏估计是程序调试所用,进入后有如下菜单,慎用,有些死机 628的指令是8999，以前的三星是9998
锅炉角焊缝强度计算方法 JB/T 6734-1993 中华人民共和国机械行业标准 JB/C 6734-1993 锅炉角焊缝强度计算方法 主题内容与适用范围 本标准规定了锅炉角焊缝强度计算方法 本标准适用于额定蒸汽压力大于2.5MYa固定式蒸汽锅炉锅筒,集箱和管道」_各种骨接 头连接焊缝和焊接到锅炉受压元件土受力构件的连接焊缝以及在制造,安装与运输过程中所 用受力构件的连接焊缝. 2名词术语及符号说明 2.1名词术语 2.1.1对接接头 两焊件端面相对平行的接头 2.1.2角接接头 两焊件端面问构成大于300,小于135'夹角的接头 2.1.3'r形接头 一焊件之端面与另一焊件表面构成直角或近似直角的接头_飞 2.1.4搭接接头 两焊件部分重叠构成的接头, 2.1.5圆钢连接接头 两圆形焊件表面连接或一圆形焊件与一非国形焊件连接的接头) 2.1.6对接焊缝 在焊件的坡口面间或一焊件的坡口面与另一焊件表面间焊接的焊缝. 2.1.7角焊缝 沿两直交或近直交焊件的交线所焊接的焊缝 2.1.8正面角焊缝 焊缝轴线与焊件受力方向相垂直的角焊缝,见图2-1 2.1.9侧面角焊缝 焊缝轴线与焊件受力方向相平行的角焊缝,见图2-2 2.1.10纵向焊缝 沿焊件长度方向分布的焊缝. 2.1.11横向焊缝 垂直于焊件长度方向的焊缝. 机械工业部1993-08-21批准1993-10-01实施 1962 2.1.12环形焊缝 沿筒形焊件分布的头尾相接的封闭焊缝. 图2-1正面角焊缝图2-2侧面角焊缝 2.1.13承载焊缝 焊件上用作承受荷载的焊缝 2.1.14非承载焊缝
焊件上不CL接承受荷载,只起连接作用的焊缝,习惯上称联系焊缝. 2.1.15坡口深度 焊件开坡口时,焊件端部沿焊件厚度方向加_r掉的尺寸 2.1.16焊脚尺寸 在角焊缝横截面中画出的最大直角三角形中直角边的长度. 2.1.17焊缝计算厚度 设计焊缝时使用的焊缝厚度. 2.1.18焊缝计算长度 计算焊缝强度时使用的焊缝长度.封闭焊缝的计算长度取实际长度;不封闭焊缝的计算 长度,对每条焊缝取其实际长度减去l Omm 2.1.19焊缝计算厚度截面积 焊缝计算厚度与焊缝计算长度的乘积. 2.1.20全焊透型焊缝 焊缝在其连接部位的全厚度上,用熔敷金属充分连接,无未焊透的部位,见图2-3必 要时,全焊透型焊缝可用角焊缝进行加强 2.1.21部分焊透型焊缝 焊件在其连接部位的部分厚度上用熔敷金属连接,尚有未焊透的部位,见图2-4必要 时,部分焊透焊缝可用角焊缝进行加强. 2.2符号说明 G焊缝计算厚度,二; A—焊缝计算厚度截面积,例n2; b—耳板宽度,mm; bI—搭接焊横向焊缝长度,mm; b2—搭接焊纵向焊接长度,圆钢与钢板连接焊焊缝长度,二; b3.佑—弯头耳板尺寸,mm; F3,13,,B2- 'F形接头焊缝长度,mm; 1963 图2-3全焊透型焊缝 图2-4部分焊透型焊缝 .—横向耳板与集箱及耳板与弯头连接焊缝圆弧部分的弦长,mm; d—管接头装配前筒体上的开孔直径,二; 试)—管接头外径,mm; d,—管接头内径,mm; d,,d2—大,小圆钢直径,二; D;—筒体内径,mm; .—耳板与弯头连接焊缝直段部分的长度,,; 厂—管接头,T形接头坡口深度,二; F-集中力,N; FFy.,凡-.r , y,二方向上的集中力,N; h—耳板孔中心沿耳板高度方向到连接焊缝的距离,mm; hi, h2—耳板孔中心沿耳板高度方向至连接焊缝的最大和最小距离,二;
