锚杆钢筋混凝土挡土墙施工工艺及方法

锚杆钢筋混凝土挡土墙施工工艺流程见图。

锚杆钢筋混凝土挡土墙施工工艺流程图

钢筋混凝土挡土墙施工方法如下。

① 挡土墙基础施工时根据地形、地质条件及设计要求，采用分段跳槽开挖，跳槽开挖长度一般10～20m 。

② 基坑开挖至设计高程后，立即进行基底承载力检查，如承载力不足，及基槽开挖基槽排水处理垫层混凝土浇筑基础模板支安基础钢筋成型

基础混凝土浇筑墙身模板支安墙身钢筋成型混凝土养生锚杆垫板安装墙背回填测量放线模板制作测量放线测量放线路堑开挖、护坡清理锚杆孔布设注浆、插入锚杆

时反馈给监理、设计单位。

③当基础为倾斜基底时，严格按设计准确挖凿，禁止用填补方法筑成斜面，以利于墙身稳定。挡墙基坑用浆砌片石满砌或用粘性土夯填封闭。

④路堑开挖刷坡后，在护墙上钻锚杆孔，安装锚杆、注浆，混凝土挡墙按设计几何尺寸绑扎钢筋、锚杆外露部分与钢筋绑扎完毕后支立模板，，并用脚手架加固模板和搭设施工作业平台；经检查模板几何尺寸及加固措施满足设计和规范要求后，即可进行混凝土浇筑。混凝土采用集中拌和，混凝土罐车运送，泵送入模，分层浇筑。

⑤在挡墙施工完成后，及时进行洒水养生，炎热季节覆盖塑料薄膜，养护时间不少于14天，最后安装锚杆垫板。

挡土墙勾缝施工方案

挡土墙勾缝施工方案一、工程概况：湖锦花园挡土墙工程八标段（21＃、22＃、24＃挡土墙）工程位于夷陵区长江市场内，21＃长118.98米、22＃长96.51米、24＃长70.36米，墙体采用7.5号砂浆砌筑片石，7.5号砂浆勾缝；墙背填土采用透水性良好的砂性土类回填。沉降缝、神缩缝均为2㎝宽，内外顶三侧均填以15㎝沥青絮；泄水孔为10×10㎝方孔，间距为250㎝，沿墙前地面以上设置的一排泄水孔位于地面线上30㎝处，当设置二排泄水孔时，上排泄水孔距墙300㎝。当地基承载力达不到要求时，应采取加固措施。二、施工前：地面、墙面之污（杂）物粉尘必须清除干净，表面如有凹凸应铺平、磨平、边线角应平直顺。气候干时用净水湿润工作面。三、水泥浆应充分搅拌成浓稠状，使泥浆稠粘状。四、按石粒大小，用抹刀将泥浆平均涂布、再用齿状刀槽平均匀，待水泥缩水初凝贴上，再用海绵抹刀稍稍往下压，泥浆往上浮直到覆盖石粒1/3为止。勿用力过重，以免泥浆沾污石材表面，若沾上泥浆待凝时再用软刷在石材上清洗，然后用海绵擦净为止。气候太干时每次涂布面积不宜过大，避免水泥干缩钢材贴不实日后脱落。

五、关于抹缝 1．当日抹缝：待水泥稍微缩水凝固后抹缝，此时较易施工且石头凹凸不平再用硬抹刀往下压。 2．隔日抹缝：请注意抹缝时不得超出沙网太多，若有浮出表面时，须用刷子将泥浆刷深，才不会导致抹缝时出现两种颜色。六、抹缝的泥浆水灰必须注意，湿度不宜过浓（过稀）以致造成缝隙因吸水而起水泡（毛细孔太），实际厚度依石粒大小略作调整。网片与网片应紧密接合无需留缝，若仍有空隙以备石粒补满。抹缝后，若有局部凸头再用软刷海绵拭净为止。抹缝应采用专用填缝料工具才会导致出现色泽不均。抹缝工具（海绵抹刀、柔软纱布）经常用水洁净洗净，最好换清水，拖海绵的速度要慢，若海绵太旧破损都会导致不干净。七、面积较大工期较长时分段施工，则须预留接缝，底层的泥浆不要超遇网材，泥浆须退缩网材尾端三至五公分，待隔日施工时再将网材拉高抹上泥浆方可接上，如此即可防止接缝不平的高低差现象。八、铺贴面凝固后隔日用喷细水枪喷淋养护表面。

锚杆挡墙工程施工方案

挡墙工程施工概况经现场勘测，土方开挖无法放坡，需在土方四周支护钢筋砼挡墙板，距基础外边工作面宽1米，砼墙高3米，厚300mm，底部放脚高500mm，宽1300mm，配置双层双向Φ16@150,拉筋φ8@600。、施工部署（一）.工程质量目标在此我们将严格按照施工组织设计精心组织施工，确定工程质量按国家验收标准GB50300—2001《建筑工程施工质量验收统一标准》进行验收，并由建设单位、监理单位、设计单位评定工程质量必须达到合同约定的合格标准。（三）.施工组织 1.技术准备（1）.组织施工技术人员阅读施工图，写出读图记录，并汇总施工图中存在的问题，以利在设计图纸会审交底会上统一解决。（2）.准备本工程需用的施工验收规范及标准。（3）. 写出砂浆和砼配合比试配委托书，送原材料检验，进行砂浆、砼配合比试配工作。（4）.提出原材料计划、半成品加工计划。（5）.搞好施工现场平面布置规划。（6）.编制施工组织设计。（7）.建立工程施工质量检验制度。（8）.施工前对施工仪器进行检验校核。

施工仪器及通讯设备采用计划如下表：施工设备选择及布置根据工程进度和生产需要，合理计划、确定该工程机械和设备类型和数量。详下表：

主要脚手架用量计划表支撑系统及模板设计及验算（一）。模板设计及验算挡墙按每段高3m进行浇注，厚度300mm，模板采用小块钢模拼装。模板采用2根Φ48×3.5mm的钢管组成的竖向及水平楞夹牢，钢楞外采用对拉螺栓拉紧，钢楞间距600×600 mm，先背横杆，后背立杆。对拉螺栓采用M16，设置间距为600×600mm。距离楼地面第一道钢楞和对拉螺栓高度一般不能超过300mm。砼强度等级C25, 其输送方式为泵送入模内，浇筑速度为1.6m/h，混凝土入模温度为25℃，采用插入式振捣器振捣，混凝土坍落度180～200mm。由于其采用的振捣器为插入式振捣器（属于内部振捣器），因此新浇混凝土

(完整版)挡土墙施工工艺流程

挡土墙施工工艺流程 1、工艺流程施工准备→测量放样→基坑开挖→报检复核→砌筑基础→基坑回填→安设沥青麻絮沉降缝→选修面石拌砂浆→砌筑墙身→填筑反滤层回填土→清理勾缝 2、施工方法 2.1施工场地准备施工前，做好场地平整，为片石及周转材料的运输、堆放准备好场地。清除挡墙用地范围内的树桩、杂草、垃圾等所有障碍物;在基槽周围挖设排水沟，排除地表水。 2.2测量放样测量放线，定出桩位中心线及开挖边界线。由施工队埋设护桩。 2.3基槽开挖 1、挡墙基槽开挖时机械不得碰撞旋喷桩和破坏复合地基，坐落在原状土层中的挡墙不得扰动基底原状土、如有超挖，应按施工规范要求或监理工程师批准的方法处理，并按道路压实度标准夯实。 2、确保基槽边坡稳定，防止塌方； 3、做到排降水设施，保持基底干槽施工； 2.4挡墙砌筑砌块在使用前必须浇水湿润，表面如有泥土、水锈，应清洗干净。砌筑时，先铺底浆，再放石块（先将石块的尖锐部分敲去），经左右轻

轻揉动几下后，再轻击石块，使灰缝砂浆被压实。在已砌筑好的石块侧面安砌时，在相邻侧面先抹砂浆，后砌石，并向下及侧面用力挤压砂浆，使灰缝挤实，砌体被贴紧。砂浆的铺砌见下图。度砂浆的铺砌示意图以分段分层进行为原则。底层极为重要，它是以上各层的基石，若底层质量不符合要求，则要影响以上各层。较长的砌体除分层外，还要分段砌筑，两相邻段的砌筑高差不应超过1.2m ，分段处设置在沉降缝或伸縮缝的位置。分层砌筑时，先角石，后边石或面石，最后才填腹石（如下图）

护坡砌体自下而上逐层砌筑，其泄水孔、砂砾垫层同步进行。泄水孔可预留孔洞或埋设铁管，反滤层在砌高一层后，即填筑一层，当达到耳环墙位置时，清理边坡后进行耳墙砌筑。砌筑要求砂浆饱满、密实，其内不得填碎石，应填以块石，以保证其强度。砌体表面平整，砌缝完好、无开裂现象，勾缝平顺、无脱落现象。 2.5沉降缝及泄水孔设置沉降缝、泄水孔、反滤层的设置位置、质量和数量应符合设计要求。泄水孔采用梅花阵布置。挡土墙的伸缩缝和沉降缝宽3cm（施工时缝内夹3公分厚的泡沫板或木板，施工完后抽出木板或泡沫板）从墙顶到基底沿墙的内、外、顶三侧填塞沥青麻丝，厚100~200cm。挡墙背泄水孔入口处采用碎石层进行过滤，以免泄水孔堵塞，影响排水。泄水孔坡度向外，无堵塞现象；沉降缝整齐垂直，上下贯通。挡土墙泄水孔为ф100PVC管，泄水孔进口周围铺设0.5m3/m碎砾石，碎石外包土工布，下排泄水孔进口的以下铺设0.5m3/m的粘土层并历夯实。 2.6勾缝墙面勾缝采用M7.5水泥砂浆勾带子缝。 2.7挡墙压顶施工 2.7.1挡墙压顶模板（1）、支安模板，必须牢固，不得松动，跑模；（2）、模板拼缝严密不漏浆，模内保持清洁；（3）、模板隔离剂涂刷均匀，不得污染钢筋。

混凝土挡土墙工程施工组织方案

目录 1、工程概况 2、施工准备 3、施工方法 4、施工技术质量措施计划 5、安全措施 6、降低成本措施 7、资源需求计划 8、工程施工进度计划及控制措施 9、确保工期的技术组织措施 10、施工平面布置图

一、工程概况本工程位于马钢南山矿危旧房改造小区1#~4#楼西侧及相邻的4#楼北侧，也就是南山大道东侧。1#~4#楼西侧挡土墙为DTQ-3，该段挡土墙底标高为（▽29.00~▽33.00），顶标高（▽37.20~▽37.70）；4#楼北侧挡土墙为DTQ-1，该段挡土墙底标高为（▽33.00~▽37.10），顶标高▽37.60。该处挡土墙为C20毛石砼及C25钢筋砼护壁等两种砼挡土墙。二、施工准备 2.1、技术准备 2.1.1、熟悉工程施工图纸，深入了解分析施工现场的具体情况，充分体会设计总体风格、意图、特点及细部做法的推敲。 2.1.2、做好图纸的会审工作，为施工如期完成提供有力的保障。 2.1.3、针对本工程的特点，结合现行规范及制定的作业指导书编制各分项具体细化的施工方案并进行交底，从各方面保证施工处于有效受控状态。 2.1.4、现场测量工作：设立施工现场控制网点，制定基准线，做好测量控制点以及有关技术资料，并复核控制点，根据给定的控制点测绘现场内的永久性标桩，并做好保护，作为工程测量的依据。 2.1.5、材料采购进场计划：根据进度计划和工程量，按材料品种、规格编制需用量和需用时间的计划。

2.1.6、施工用水、电：可从甲方给定的水源和电源点引至施工各用水、用电点。 2.2、施工段划分由于全线施工面较长，我公司为保证质量、工期，经研究决定，将该段挡土墙共计分成二个施工面同时施工，最大程度确保人力、物力满足既定工期需求，施工段划分为：1#~3#楼为一段，3#~4#楼及4#楼北侧为一段。 2.3、现场准备 2.3.1、准备修建临时运输道路一跳，在南山大道东侧修建。 2.3.2、沿南山大道东侧路牙边搭设临时维护围墙，围墙用彩钢板瓦安装，并设两道运输出入大门，供材料运输车辆出入。 2.3.3、现场搭设临时加工棚、临时办公室、材料仓库、职工休息室等设施用房，水泥库及材料堆放场地，材料堆放场地要做场坪处理，垫一层碎石，确保材料堆放和运输方便。三、施工方法 3.1、施工顺序框图（以下框图为一级挡土墙施工顺序，待一级岸顶土方施工满足二级挡土墙施工要求时，再进行二级挡土墙施工，顺序同下图） 3.2、施工方法本工程主体主要采用预拌砼。砼水平和垂直运输以输送泵为主，零星砼每

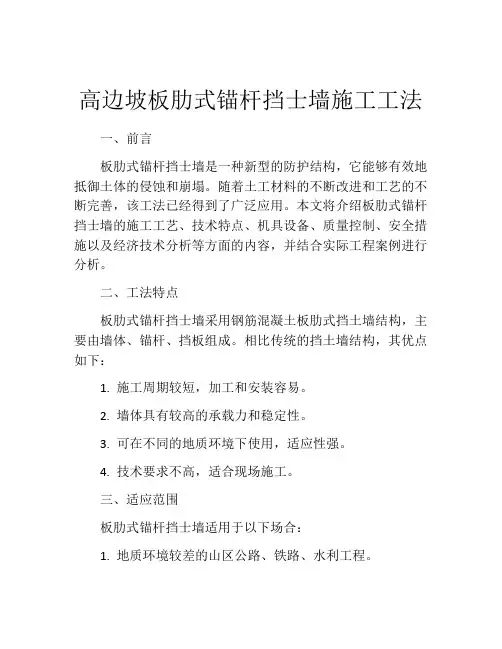

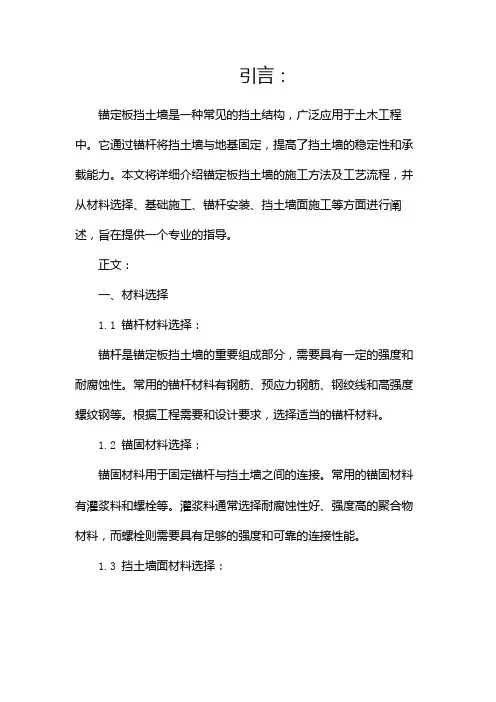

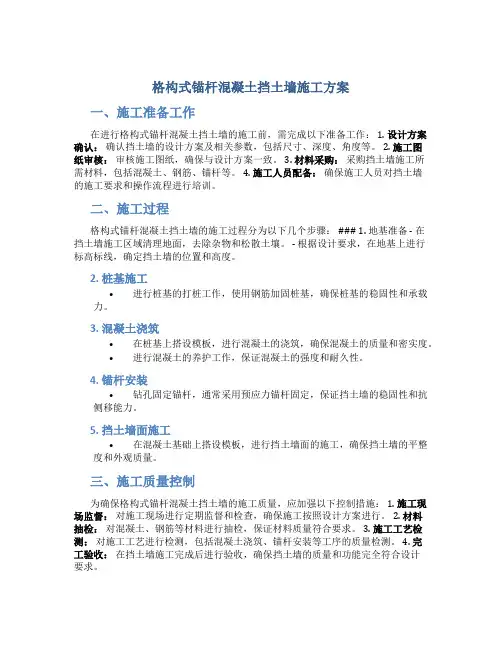

锚杆挡土墙施工工艺设计

锚杆挡土墙施工工艺锚杆挡土墙施工技术是在锚杆防护与挡土墙防护基础上组合发展起来的，是利用锚杆加固连接岩体并通过锚杆抗拔力克服挡土墙后土压力达到防护目的。 1 工艺特点 1）锚杆挡土墙结构具有自重轻、省材料、施工快、柔性大、能适用于承载力较低的地基。 2）采用锚杆挡土墙，可以代替庞大的圬工工结构，基本不占用空间。 2 适用范围锚杆挡土墙可作为山边的支挡结构物，也可用于地下工程的临时支撑。在墙较高时，它可以自上而下分级施工，避免坑壁及填土的坍塌。对于开挖工程它可避免内支撑，以扩大工作面而有利于施工。同时由于其施工占地少，可缩小基础开挖面积，加快施工速度。这种挡墙对于岩石陡坡地区及挖方地区有利。 3 工艺原理及设计要求 3.1 防护原理锚杆挡土墙是靠锚固于稳定土层中锚杆所提供的拉力，以承受结构物的挡土墙的土压力、水压力来保证挡土墙的稳定。锚杆挡土墙示意见图1。图1 锚杆挡土墙示意图 3.2 工艺设计要求 3.2.1 锚杆直径及钻孔直径在锚杆挡土墙中，锚杆必须承受一定的抗拔力，并且通过注浆连接并固结周围岩体，因此，锚杆直径及钻孔直径均不能过小，一般采用Φ25～28mm螺纹钢锚杆，φ68～110mm直径钻孔。 3.2.2 锚杆长度选择锚杆长度选择主要考虑两个方面的因素，即提供足够的抗拔力和加固边坡岩体，其要求长度主要取决于墙后坡面岩体的性状，如土质边坡的密实情况，石质边坡节理、裂隙的产状和发育情况等。

锚杆上下排间距不宜小于2.0m ，水平间距不宜小于1.5m ；锚固段长度不应小于4.0m ；自由段长度不宜小于5.0m ，并应超过潜在滑裂面1.5m 。但锚杆总长一般不宜超过20m 。 3.2.3 注浆锚杆注浆一般采用水泥砂浆，要求强度等级一般不小于M20。 3.2.4 锚头及锚锭板当挡土墙肋柱就地灌注时，锚杆必须插入肋柱，并保证其锚固长度符合规范要求。当肋柱为预制拼装时，锚杆与肋柱之间一般采用螺栓连接，由螺钉端杆、螺母、垫板和砂浆包头所组成，也可采用焊短钢筋等形式以保证锚固力的传递。 3.2.5 挡土墙锚杆式挡土墙有两种主要形式：柱板式和板壁式。柱板式挡土墙是锚杆连接在肋柱上，肋柱间加挡土板；而板壁式是由钢筋混凝土面板和锚杆组成。柱板式锚杆挡土墙由肋柱、挡土板组成。可以为预制拼装式，也可就地灌注。 4 施工工艺流程锚杆挡土墙施工工艺流程见图2。 5 操作要点 5.1 施工准备 1）复核设计图纸，领会设计意图，拟定施工方案，组织三级技术交底及安全交底； 2）根据设计图纸，选择砂浆及混凝土配合比，按设计坡率清理边坡。 5.2 肋柱、挡板预制 1）构件可采用工厂或就地预制，采用何种形式要根据现场实际和施工单位条件而定。一般当施工现场场地狭窄，选择工厂预制，可保证面板质量，但在运输过程中要采取有效措施防止构件破损。面板在运输和堆放时要竖立不可平放堆叠； 2）预制场地要平整加固，当采用底垫时也可不设置混凝土地面；面板预制模板以组合钢模板为佳，若采用木模时应内衬铁皮；模具要涂刷隔离剂，使用后要及时清理； 3）按规范要求做好钢筋及预埋件的下料、弯制、绑扎、焊接等工序，预制时应控制好预埋件（预埋孔）位置和混凝土保护层厚度，不得有露筋现象； 4）按照配合比配置干硬性或半干硬性混凝土，严格控制用水量。采用混凝土振动器将混凝土振清理边坡布置钻孔钻孔安设锚杆注浆安装锚头（焊接骨架钢筋）挡土墙施工锚杆制作配合比选定验收锚杆图2 锚杆挡土墙施工工艺流程图

挡土墙砌筑工程施工方案

挡土墙砌筑工程施工方案 1、施工注意事项本砌筑工程主要工作为挡土墙的砌筑，为确保工程质量，应注意以下事项：1）、按设计图纸准确放出平面位置，控制标高。 2）、砌体砂浆配和比要准确，砌缝均匀饱满，勾缝平整密实、直顺，不得有裂缝，空缝现象，其质量满足设计《技术规范》要求；石料不能采用未风化的坚石，镶面石料选用表面平整，石料厚度20～30cm，石块在使用前冲冼干净浇水湿润。 4）、所有砂浆采用砂浆搅拌机机械集中拌和。并按规定进行养护。 5）、砌筑之前整修边坡应整齐，修整后立即砌筑。砌体内分层座浆砌筑，砂浆要饱满，无空洞现象。 6）、勾缝平顺，且各类防护工程端头与路基坡面连接顺适、美观。 7）、坡脚与混凝土砌体基础相连时，将相连的基面打毛，并座浆。 8）、伸缩缝按规定设置，缝宽2cm，沉降缝用沥青麻絮填塞，填塞深度不小于2cm。 2、施工顺序测量放样→加工石料→砌筑基础和墙身→勾缝→验收 3、施工工艺要求 ⑴浆砌片石，预制混凝土块护坡端头应嵌入边坡土体，砌体外露部分与边坡齐平，接茬平顺。 ⑵砌体按规定设置沉降伸缩缝，并按监理工程师指示做好垫层、泄水孔及反滤层。 ⑶坡面要拍打密实、平整、稳定后方可铺砌（包括垫层）。铺砌时应自下而上进行，砌体交错嵌紧，严禁浮塞。 ⑷砌筑时必须两面立杆挂线或样板挂线，外面线要顺直整齐，逐层收坡，内面线要适顺，并经常注意校正线杆。 ⑸砌体沉降缝、伸缩缝内用浸泡过沥青的软土板堵塞，然后用沥青麻絮嵌入缝外侧，分段砌筑时，相邻段的高差不宜超过1.2m。 ⑹外露部分和转角石应选择表面较平整及尺寸较大的块石，并加以粗凿，在

沉降缝处所用块石，应修整出规则的棱角线。 ⑺在设路侧护栏的路肩挡墙施工至顶部时，应一次完成墙顶与护栏座的混凝土现浇作业，并按设计预埋钢筋和预埋件。 ⑻墙背砌体要求大致平整，其墙背填筑应与砌体同步进行，墙背填筑与砌体高差不高于1m。

混凝土挡土墙施工方案_

悬臂式混凝土挡土墙施工方案目录工程概况： 1、工程情况： XX路西侧辅路工程，北起XX路，南至XX东侧道路。本工程主要用于XX路隧道洞口施工时的车辆调流。悬臂式混凝土挡土墙K0+071~K0+325，共计254米，高度从3.7米至8.9米不等。 2、主要工程量：悬臂式挡墙：长254米，钢筋136吨；C30混凝土-1550立方米；C15垫层混凝土：180立方米悬臂式挡墙施工计划分两次浇筑完成，设一处施工缝，即在基础施工过程中，先浇筑挡土墙下部平板基础及部分墙身，浇筑高度至基础顶面上1.0~1.2米处。施工至墙顶时留置栏杆预埋件。脚手架采用普通钢管脚手架，重点加强侧向支撑，保证模板的稳定。为保证感官效果，模板采用木质竹胶板，拉接采用对拉螺栓。混凝土采用商品混凝土。计划工期30天。 10月30日至11月30日完成。该区域需专业管线先期施工。二、施工环境：悬臂式挡墙的钢筋模板加工区，设于该段道路西侧拆迁完成后的场地内。计划长度为100米*20米。施工用水电从XX中借用。三、施工工序、工艺及控制方法： 1、基坑开挖：

先测量放线，定出开挖中线及边线，起点及终点，设立桩标，注明高程及开挖深度。基坑开挖应保持良好的排水，基坑外设置集水坑，以利于基底排水。本工程基槽土方采用人工配合挖掘机进行开挖。用挖掘机开挖至设计标高+20cm处，然后人工挖除剩余20cm土，以免机械扰动原状土或超挖。开挖成型后坑底高程控制在+30mm以内，轴线位移小于50mm。基坑开挖后应检验基底承载力，合格后，妥善修整，在最短的时间内放样。 2、地基处理：地基承载力应达到200Kpa，当挖基发现有淤泥层或软土层时，需进行换土处理，计划采用碎石换填，报请监理工程师及业主通知青岛勘察测绘院对地基进行检验后，才进行施工。 3、混凝土垫层施工：根据设计图纸要求。基底浇筑15cm厚，C15混凝土垫层，混凝土垫层每侧比基础宽出10cm。在挡墙基础的凹槽处，设置木模板。垫层顶高程偏差在0~–20mm之内，轴线位移在50mm以内，平面尺寸偏差在+100mm~0之内。 4、钢筋安装：钢筋直径在16mm以上时，采用双面焊接接头，焊接长度不小于5d；其他采用搭接接头形式，搭接长度不小于30d。焊接前清除钢筋表面铁锈、熔渣。焊缝表面平整，接头处无裂纹。焊接钢筋要进行抽样检验，以每300个同类型接头为一批，切取三个接头进行拉伸试验，其抗拉强度均不得低于该级别钢筋的抗拉强度标准值，且试件断口呈塑性断裂。现浇钢筋基础先安装基础钢筋，预理墙身竖向钢筋，待基础浇灌混凝土完后且砼达到

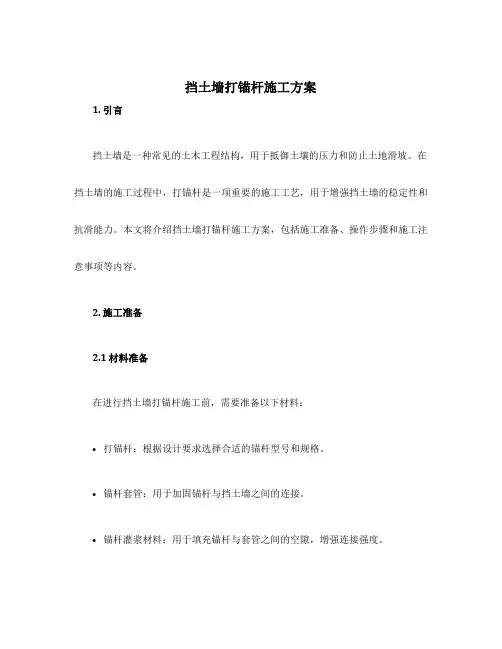

锚杆挡土墙.

锚杆挡土墙 1、引用文件《锚杆喷射混凝土支护技术规范》GB 50086-2001 《水泥及灌浆材料应用技术规范》GB 50448-2008 《钢筋焊接及验收规程》JGJ18-2012 《通用硅酸盐水泥》GB 175-2007 《水泥标准稠度用水量、凝结时间、安定性检验方法》GB/T1346-2011 《水泥胶砂强度检验方法（ⅠSO法）》GB/T17671-1999 《钢筋机械连接通用技术规程》JGJ107-2010 2、施工准备 2.1作业条件建立高程控制网，根据业主单位和设计图纸所给予坐标点、边线点，做好记录，保存测量成果资料，经复核无误后，对全线坐标点水准点进行加密布设，树立永久性标志，并由技术负责人复核无误后，才进行加固及保护。用极坐标法进行桩的定位放样。其测量精度必须符合工程测量规范GB50026的要求。在施工前，清除坡面的浅表堆积层，裸露出基岩面，然后进行脚手架的搭接和安装，为后面的锚杆施工作好准备工作。原材料的检查：批材料到达工地后，应进行质量检查，合格后方可使用。挡土墙基础地基承载力必须符合设计要求，且经检测验收合格后方可进行后续工序施工。 2.2材料及机具 3、操作工艺 3.1工艺流程测量放线→锚杆施工→砼挡板、肋柱施工→伸缩缝施工 3.2测量放线钻锚杆孔前，应根据设计要求和已知坐标点位及水准点，使用全站仪、水准仪，准确测放出基础开挖边线及确定锚杆锚的点位，并做出标记。

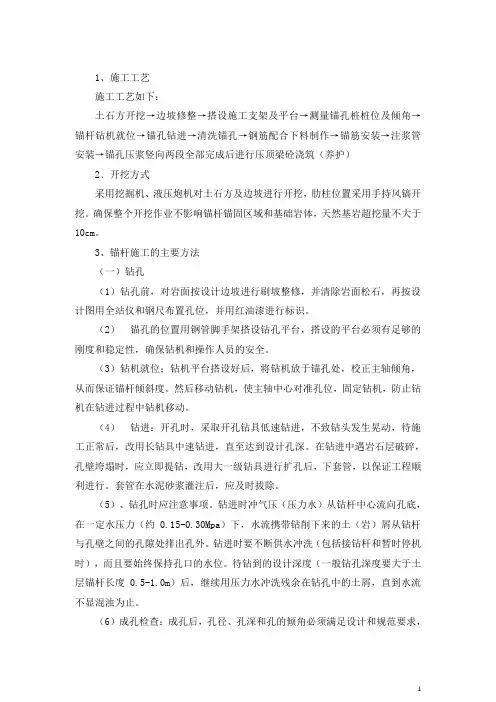

3.3锚杆施工 3.3.1施工顺序一般高切坡开挖是由坡顶向下分层开挖施工，因此锚杆施工多由坡顶往下进行逆作法分段施工，每阶切坡高度要进行限制，一般设计是坡面高度大于8m的边坡，基岩按8m分阶放坡，两阶之间留有平台，平台宽2m，待上段施工结束之后才允许下段施工。 3.3.2搭设施工平台根据现场地形情况，人工铺设平台基础，其基础要求平整牢固。要有适当的宽度和步架高度，能满足工人操作、材料堆放和运输的需要。具有稳定的结构和足够的承载力，能保证施工期间在可能出现的规定限值内的使用荷载作用下，不变形、倾斜、不摇晃。与作业面高度相统一，并与垂直运输设施相适应，以确保垂直运输转入水平运输的需要。搭设过程中要及时设置连墙杆、斜撑杆、剪刀撑以及必要的缆绳和吊索，避免脚手架发生偏斜和倾倒，同时脚手板要铺满，铺平或铺稳，不得有探头板。 3.3.3钻机安装钻机安装要求平稳周正，主动钻杆倾角与设计倾角一致，机具角度符合设计要求后才能开钻。 3.3.4钻进成孔钻机就位后，调整立轴角度，使之对准孔位，且与设计倾角一致，施工时如遇钻孔塌孔，则用套管护壁，确保成孔质量。钻孔终孔深度比设计超深尺寸小于+5cm，孔距误差±15cm。钻孔结束后，用高压空气清除孔内残渣，保持孔内清洁，畅通。开孔慢速钻进，待正常后全速钻进；遇潮湿孔，采用气液两相的混合介质，克服岩粉粘结、结团、孔壁缩径等现象；试验孔及正式施工第一孔，采用筒式钻具工艺取出样心，获取地质资料，指导钻孔施工，确保锚固段位于稳定的土体中；施工钻具、钻杆必须垂直，在粗径钻具上部2米处加一扶正器，以后钻杆上每隔2～4米家加一扶正器，以确保锚孔斜度达到规范规定；

河道挡土墙现场施工方法

精心整理河道挡墙工程施工组织设计二○一五年十月

目录一、工程概况二、现场管理组织网络及岗位职责三、施工工序及主要施工方法四、施工技术措施理部门的协调工作。施工员：负责挖掘机指挥及场内车辆等的调度工作。场内负责人：负责施工现场外车辆指挥，检查、督促杂工班及时清洁工地入口、周围道路泥、渣等。修土班：负责人工修土和挖土工人的管理。杂工班：负责场内装车，注重抛洒泥块的清理及车辆的清洗工作，负责工地周

围马路的清洁。 3．施工工序及主要施工方法 3.1.施工工序 3.2.施工方法施工采用人工开挖基坑槽，对石方地段，采取人工凿岩的方法开凿墙体嵌槽。 4 在 1 制，严禁随地取用河道内污水。 2、水泥用R325普通硅酸盐水泥，在华润水泥厂购买，进场的水泥必须具备出厂合格证、试验报告，复验报告，其安定性、凝结时间、强度等指标必须符合标准规定，平均运距15Km。 3、砂采用水洗中（细）砂，由三交沙场购买，砂石的力学性能等各项指标符合

标准规定，才能投入使用，平均运距29Km。 4、施工现场使用水泥堆放整齐，袋装水泥堆放高度一般不超过10包，堆宽以5－10袋为限，临时露天堆放应用用防雨蓬布遮盖。 5、水泥贮存时间一般不超过3个月，对水泥质量有怀疑和没把握时，使用前复查试验，并按试验结果使用。 6 7 8 9 1 2 3、放线时采用经纬仪测构筑物各角点的位置，并埋设控制桩作为施工位置依据及以后桩位传递的依据，并现场画出草图以作记录。 4.3基坑槽开挖与防护根据构筑物测量定位桩的位置及构筑物尺寸，用白灰放出基坑边线，然后进行基坑开挖。为避免开挖施工中损坏管线防腐层甚至管体，基坑槽一律采用人工开挖。

挡土墙施工工艺流程知识讲解

挡土墙施工工艺流程

左右轻轻揉动几下后，再轻击石块，使灰缝砂浆被压实。在已砌筑好的石块侧面安砌时，在相邻侧面先抹砂浆，后砌石，并向下及侧面用力挤压砂浆，使灰缝挤实，砌体被贴紧。砂浆的铺砌见下图。度砂浆的铺砌示意图以分段分层进行为原则。底层极为重要，它是以上各层的基石，若底层质量不符合要求，则要影响以上各层。较长的砌体除分层外，还要分段砌筑，两相邻段的砌筑高差不应超过1.2m ，分段处设置在沉降缝或伸縮缝的位置。分层砌筑时，先角石，后边石或面石，最后才填腹石（如下图）。角石安放好后，从两边至中心进行，然后由边向中。

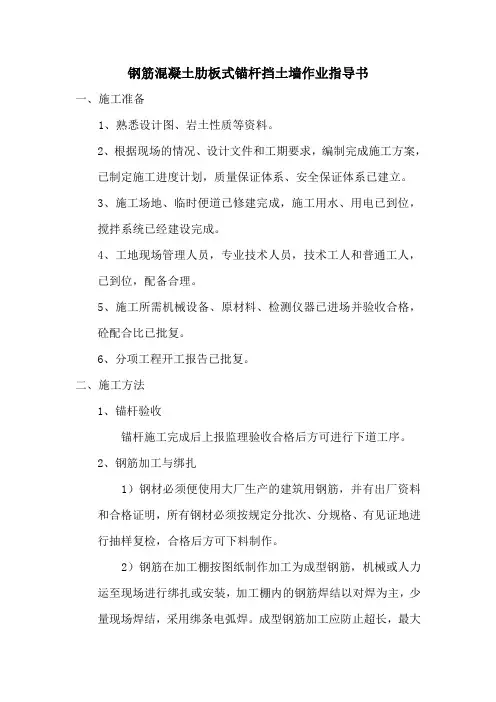

锚杆挡墙专项施工方案~改概论

一、编制依据 1、本工程施工合同、本工程设计图施工图。 2、〈〈锚杆喷射混凝土支护技术规范〉〉GB50086-2011 3、〈〈建筑地基基础设计规范〉〉GB50007-2011 4、〈〈建筑边坡支护技术规范〉〉GB50330-2012 5、〈〈建筑工程施工质量验收统一标准〉〉GB50300-2001 6、〈〈混凝土结构工程施工质量验收规范〉〉GB50204-2014 7、〈〈建筑地基基础工程施工质量验收规范〉〉GB50202-2013 8、国家和地方现行施工验收规范、操作规程、质量检验评定标准和安全检查标准。 9、国家颁发的《工程建设标准强制性条文—房屋建筑部分》、《建设工程质量管理条例》。二、工程概况工程名称：重庆南川区骑龙生态农业园工程地点：重庆市南川区骑龙乡工程内容及规模：1、养猪场约8000平米及沼气池；2、二级道路约30公里及管网、堡坎、绿化工程；3、养老公寓约50000平米等内容；等三个单位工程。猪舍7栋：约3577㎡；干粪房1栋：约170㎡及办公楼：约225㎡；总计建筑面积：约3972㎡。二级道路约30公里及管网、13段挡墙、绿化工程。

三、施工进度计划于相应的建筑同时平行进行，具体见施工组织总设计。四、施工准备 4.1技术准备 (1)施工前，阅读、审核施工图纸，澄清有关技术问题，领会施工图纸设计意图。学习相关施工技术指南和验收标准。 (2)按地质、水文资料、环保要求，结合现场情况，测量放样定出开挖范围，确定开挖方式、深度等。 (3)熟悉钢筋制作安装规范要求，计算钢筋数量，绘制钢筋加工安装大样图。 (4)根据施工图纸和工程结构形式、荷载大小验算模板受力。 (5)对施工作业人员进行技术交底。 4.2劳动准备木工：20人；砼工：10人；钻孔工：4人；材料运输工：10人架子工：5人 4.3机械准备自卸汽车5辆、2台350挖机、砼搅拌机350型一台、手推车10台、插入式振捣棒4台、钻孔机2台、钢筋调直机1台、钢筋断料机1台、钢筋弯曲机1台、混凝土喷射机2台套。 4.4材料准备 (1)消耗材料：根据设计和有关施工要求选定该肋柱板式挡土墙施工所需混凝土、钢筋等材料，并按设计和有关规范取样进行原材检验，经检验合格的原材由项目部材料管理人员根据工程进展需要，分期送往

钢筋混凝土挡土墙工程施工组织设计方案

钢筋混凝土挡土墙工程一、工程概况此挡墙是*****立交的连接工程，分别在立交桥的两端：东侧挡墙为***；西侧挡墙为****。挡墙均为扶壁式。二、施工部署根据现场情况，在现场进行钢筋的加工制作，并做好水、电的接入工作。考虑到现场情况，挡土进行分段施工，每段约90米。三、施工方案及主要技术措施 1、基坑开挖因现地面是深坑回填后形成，且回填后地面高程基本在挡墙基础以上约1米，故开挖深度在1米至1.5米之间，且无地下水，在开挖至基底后找平，并用20T振动压路机进行压实。 2、灰土垫层在基坑开挖完毕后，进行灰土垫层的施工。因灰土垫层的厚度分别为0.5米和1米，故进行分层施工，每层厚度25cm，并用20T振动压路机进行压实。对于压路机无法压到的边角处，用打夯机再进行分层夯实，每层厚度不超过15cm。每层施工完毕后，养护1日以上，再进行下层的施工。全部灰土垫层施工完毕后，需养护2日以上，再进行上部钢筋砼结构的施

工。 3、钢筋加工与安装因挡土墙的高度最低在3米左右，最高为8米左右，故先进行底板钢筋的加工与绑扎，等底板混凝土浇筑完毕并达到强度的75%以上后，再进行墙体钢筋的安装。钢筋使用前应进行除锈与调直，调直时钢筋表面伤痕超过截面的5%时，不得使用。每盘钢丝进场时应进行外观检查，如发现钢丝表面有凹凸、空洞等缺陷时不得使用，如钢丝盘成8字形或有不能解开的钢丝结，此盘钢筋应进行处理。抽取样品进行抗拉强度、伸长率和弯曲次数试验。钢丝成束适应确保顺直不扭转，偏束时应逐根排列理顺。为了加速绑扎钢筋时的进度和质量（对于梁、板之类小型构件的钢筋），可以根据结构情况和现场起重条件，先预制成钢筋骨架或钢筋网，在放入模板内进行扎结或焊接。焊接钢筋骨架或钢筋网应采用接触点焊。骨架主筋要求无局部弯折，接头采用电焊焊接。如果钢筋骨架较长，可以采用分段制作的方法，各段钢筋骨架接头采用搭接焊接法。现场绑扎钢筋网或钢筋骨架时，钢筋交叉点应用铁丝按对角线（十字丝）绑扎结实；箍筋应围紧主筋，转角与钢筋交叉点可用梅花式交错绑扎。钢筋骨架拼装前应检查焊道无开裂，如有开裂及时补焊。拼装时可在

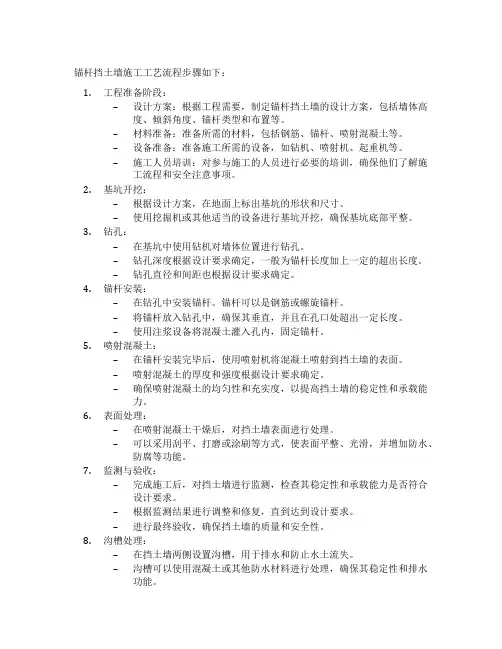

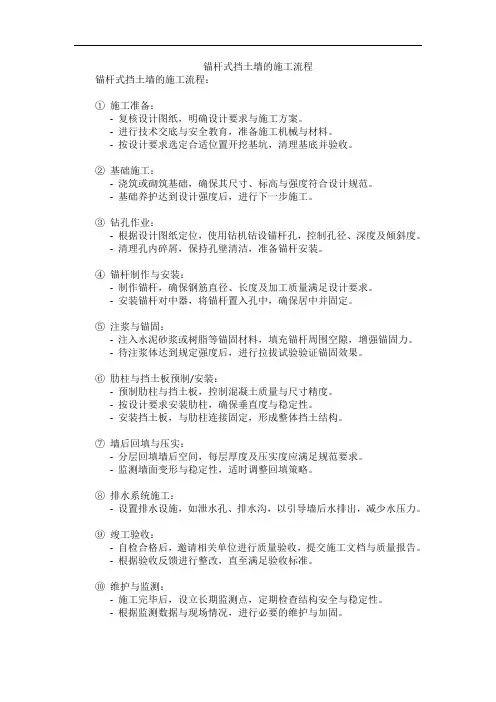

【2017年整理】锚杆挡土墙施工工艺

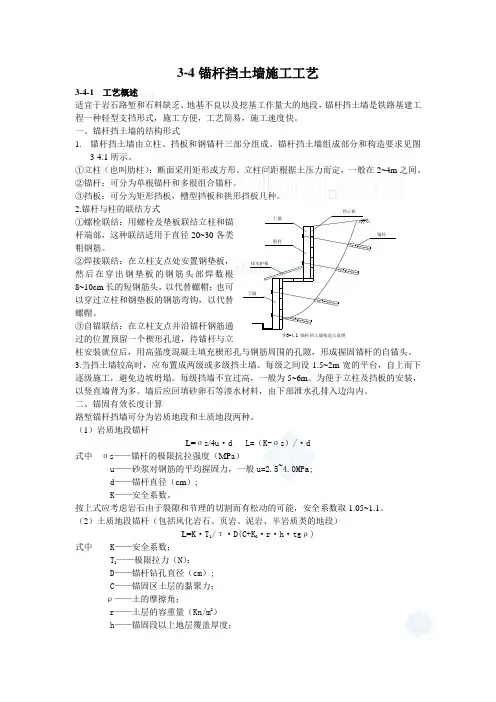

3-4锚杆挡土墙施工工艺 3-4-1 工艺概述适宜于岩石路堑和石料缺乏、地基不良以及挖基工作量大的地段，锚杆挡土墙是铁路基建工程一种轻型支挡形式，施工方便，工艺简易，施工速度快。一、锚杆挡土墙的结构形式 1.锚杆挡土墙由立柱、挡板和钢锚杆三部分组成。锚杆挡土墙组成部分和构造要求见图3-4.1所示。 ①立柱（也叫肋柱）：断面采用矩形或方形。立柱间距根据土压力而定，一般在2~4m之间。 ②锚杆：可分为单根锚杆和多根组合锚杆。 ③挡板：可分为矩形挡板，槽型挡板和拱形挡板几种。 2.锚杆与柱的联结方式 ①螺栓联结：用螺栓及垫板联结立柱和锚杆端部，这种联结适用于直径20~30各类粗钢筋。下墙排水护板肋柱上墙挡土板锚杆图3-4.1 锚杆挡土墙构造示意图
