氧化锌矿浮选药剂制度Post By：2008-4-6 0:00:29
【摘要】：菱锌矿ZnSO3，含Zn52%，可用高级黄药或脂肪酸捕收。工业生产中常用硫化钠硫化，然后用黄药或胺盐捕收……
1．氧化锌矿物菱锌矿ZnSO3，含Zn52%，可用高级黄药或脂肪酸捕收。工业生产中常用硫化钠硫化，然后用黄药或胺盐捕收。
异极矿2Zn·SiO2·H2O，含Zn54%，硫化后用黄药浮选，或用胺盐浮选，加硫酸铜有活化作用。硫化的适宜PH为6.9～9.2，加温对异极矿的浮选又促进作用。
2.氧化锌矿的浮选方法
硫化后用黄药或胺浮选是目前使用的主要方法。
（1）加温硫化后黄药浮选法。此法首先将矿石脱泥。然后将矿浆加温到50～60℃,并用硫化钠硫化，再用高级黄药及黑药进行浮选。如果在室温下进行硫化，则硫化膜不牢固，浮选效果差。低温硫化时，易于形成胶状沉淀物，反之，硫化温度愈高，所形成的硫化膜也愈牢固，矿浆中所形成的沉淀物也愈少，硫化速度也愈快。硫化钠在矿浆中的浓度，也是硫化时很重要的工艺因素。矿浆中的矿泥，氧化铁、氧化锰会消耗硫化钠，并降低精矿质量，因此应预先脱除。
（2）先硫化后胺浮选法。此法适用于浮选锌的碳酸盐、硅酸盐及其他含锌的氧化矿物。胺类捕收剂的优点是，在碱性介质中，对石英、碱土金属碳酸盐没有显著的捕收作用。在使用胺类做捕收剂时，剩余的硫化钠不仅不起抑制作用，反而对氧化锌矿物其活化作用。伯胺对氧化锌捕收能力很强，特别是含12～18个碳原子的伯胺，尤为显著，而仲胺，叔胺的捕收能力却很弱。
氧化锌浮选用药量随矿石种类而不同，但大体可用下列药量：
浮氧化锌矿：硫化钠6～12kg/t 伯胺100～60g/t
浮混合锌矿：硫化钠1～3kg/t 伯胺50～100g/t
用此法，一般精矿品位可达40%～45%，回收率可达50%～90%。
支持(1) 中立(0) 反对(0) 单帖管理
举报帖子
氧化锌矿浮选药剂制度Post By：2008-4-6 0:00:29 【摘要】：菱锌矿ZnSO3，含Zn52%，可用高级黄药或脂肪酸捕收。工业生产中常用硫化钠硫化，然后用黄药或胺盐捕收…… 1．氧化锌矿物菱锌矿ZnSO3，含Zn52%，可用高级黄药或脂肪酸捕收。工业生产中常用硫化钠硫化，然后用黄药或胺盐捕收。 异极矿2Zn·SiO2·H2O，含Zn54%，硫化后用黄药浮选，或用胺盐浮选，加硫酸铜有活化作用。硫化的适宜PH为6.9～9.2，加温对异极矿的浮选又促进作用。 2.氧化锌矿的浮选方法 硫化后用黄药或胺浮选是目前使用的主要方法。 （1）加温硫化后黄药浮选法。此法首先将矿石脱泥。然后将矿浆加温到50～60℃,并用硫化钠硫化，再用高级黄药及黑药进行浮选。如果在室温下进行硫化，则硫化膜不牢固，浮选效果差。低温硫化时，易于形成胶状沉淀物，反之，硫化温度愈高，所形成的硫化膜也愈牢固，矿浆中所形成的沉淀物也愈少，硫化速度也愈快。硫化钠在矿浆中的浓度，也是硫化时很重要的工艺因素。矿浆中的矿泥，氧化铁、氧化锰会消耗硫化钠，并降低精矿质量，因此应预先脱除。 （2）先硫化后胺浮选法。此法适用于浮选锌的碳酸盐、硅酸盐及其他含锌的氧化矿物。胺类捕收剂的优点是，在碱性介质中，对石英、碱土金属碳酸盐没有显著的捕收作用。在使用胺类做捕收剂时，剩余的硫化钠不仅不起抑制作用，反而对氧化锌矿物其活化作用。伯胺对氧化锌捕收能力很强，特别是含12～1 8个碳原子的伯胺，尤为显著，而仲胺，叔胺的捕收能力却很弱。
氧化锌浮选用药量随矿石种类而不同，但大体可用下列药量： 浮氧化锌矿：硫化钠6～12kg/t 伯胺100～60g/t 浮混合锌矿：硫化钠1～3kg/t 伯胺50～100g/t 用此法，一般精矿品位可达40%～45%，回收率可达50%～90%。 支持(1) 中立(0) 反对(0) 单帖管理 举报帖子
铅锌矿的浮选方法 From: 浮选机 铅锌是人类从铅锌矿石中提炼出来的较早的金属之一。铅锌广泛用于电气工业、机械工业、军事工业、冶金工业、化学工业、轻工业和医药业等领域。此外，铅金属在核工业、石油工业等部门也有较多的用途。在铅锌矿中铅工业矿物有11种，锌工业矿物有6种，以方铅矿、闪锌矿最为重要。方铅矿的化学式为PbS，晶体结构为等轴晶系，硫离子成立方最紧密堆积，铅离子充填在所有的八面体空隙中。新鲜的方铅矿表面具有疏水性,未氧化的方铅矿很易浮选，表面氧化后可浮性降低。黄药或黑药是方铅矿的典型的捕收剂，黄药在方铅矿表面发生化学吸附，白药和乙硫氮也是常用捕收剂，其中丁铵黑药对方铅矿有选择性捕收作用。重铬酸盐是方铅矿的有效抑制剂，但对被Cu2+活化的方铅矿，其抑制效果下降。被重铬酸盐抑制过的方铅矿，很难活化，要用盐酸或在酸性介质中，用氯化钠处理后才能活化。氰化物不能抑制它的浮选,硫化钠对方铅矿的可浮性很敏感，过量硫离子的存在可抑制方铅矿的浮选；二氧化硫、亚硫酸及其盐类、石灰、
硫酸锌或与其它药剂配合可以抑制方铅矿的浮选。 闪锌矿的化学式为ZnS，晶体结构为等轴晶系, Zn离子分布于晶胞之角顶及所有面的中心。S位于晶胞所分成的八个小立方体中的四个小立方体的中心。高锰酸钾浓度为４～６×10-5摩尔/升时对活化的闪锌矿有较强的抑制作用，浓度偏高时却使其良好浮游。其作用机理为：高锰酸钾浓度低时与闪锌矿表面活化膜及表面晶格离子反应生成的金属羟基化合物起抑制作用并使黄药脱附，浓度高时则在矿物表面发生氧化还原反应生成大量元素硫。 氰化物可以强烈的抑制闪锌矿,此外硫酸锌、硫代硫酸盐等都可以抑制闪锌矿的浮选。 黄铁矿是地壳中分布最广的硫化物，形成于各种不同的地质条件下，与其他矿物共生。黄铁矿能在多种稳定场中存在是因为Fe2+的电子构型，使它进入硫离子组成的八面体场中获得了较大的晶体场稳定能及附加吸附能。因此，黄铁矿可形成并稳定于各种不同的地质条件下。 除了黄铁矿的晶体结构、化学组成、表面构造等因素对其可浮性有影响之外,许多研究也表
氧化铅锌矿选矿新技术 2008-7-5 10:38:56 中国选矿技术网浏览2506 次 【摘要】：论述了氧化铅锌矿石难选的原因，总结了近的来国内外氧化铅锌矿浮选的进展，介绍了氧化铅锌矿浮选工艺和浮选药刘的现状及发展…… 刘军 （江西理工大学环建学院） 中图分类号：TD923 文献标识码：A 文章编号：1009-5683（2006）10-0026-04 Flotation of Lead Oxide and Zinc Oxide Ores Liu Jun （School of Environment and Architecture，Jiangxi University of Science and Technology） Abstract：The causes to concentrate lead oxide and zinc oxide ores diffcultly are advances in flotation of lead oxide and zinc oxide ores at home and abroad are pressent situation and development of flotation technology and flotation reagents for the lead oxide and zinc oxide ores are presented. Keywords：Lead oxide and zinc oxide ores；Slime；Flotation 1、前言 铅锌矿石按氧化程度可分为硫化矿石（氧化率小于10%）、混合矿石（氧化率为10%～30%）、氧化矿石（氧化率30%以上）。氧化铅锌矿物种类很多，常见的最有工业价值的氧化铅矿是白铅矿（PbCO3）和铅钒（PbSO4）；氧化锌矿是菱锌矿（ZnCO3）和异极矿（Zn4[Si2O7]（OH）2H2O）。我国氧化铅锌矿石很丰富，尽管很早就进行了氧化铅锌矿的浮选研究，但由于铅锌氧化矿石所含矿物种类多，矿石结构复杂，伴生组分很不稳定，并含有大量的粘土才褐铁矿，可溶性盐含量较高等，因此，迄今为止，氧化铅锌矿，特别是氧化锌矿的浮选回收还不能令人满意。根据资料报道，国外氧化锌矿石的选别指标，精矿含锌36%～40%，回收率60%～70%，最高达78%；我国氧化锌矿的指标为：锌精矿品位35%～38%，
萤石的选矿方法 1、萤石的选矿方法 我国萤石矿山的选矿方法有手选、重力（跳汰机）选矿和浮游选矿等。 （1）手选、重选 手选主要用于萤石与脉石界限十分清楚、废石容易剔除、各种不同品级的矿石易于肉眼鉴别的萤石矿，是一种最简便、最经济的选矿方法。 重力（跳汰机）选矿主要选别矿石品位较高、粒径在6~20mm的粒子矿。重力选矿具有结构简单、操作方便、效率显著等优点。 （2）萤石浮选 萤石浮选主要的问题是与石英，方解石和重晶石等脉石矿物的分离。 1) 含硫化矿的萤石矿 一般先用黄药类捕收剂将硫化矿浮出，必要时用硫化钠活化，然后再加脂肪酸得萤石，有时在萤石浮选作业中，加少量的氰化物抑制残余的硫化矿，以保证萤石精矿的质量。 2) 含重晶石方解石的萤石矿 一般先用油酸作捕收剂，浮出萤石，加少量的铝盐可以活化萤石。加糊精可以抑制重晶石和方解石，而活化萤石。在用量少的时候，水玻璃也有类似作用。 用烤胶来抑制方解石和重晶石的研究证明，对于含有较多的方解石、石灰岩、白云岩等比较复杂的萤石，抑制脉石矿物用烤胶，木质素磺酸盐，效果也很好。 3) 萤石与石英的分选 用脂肪酸做捕收剂，用水玻璃做脉石抑制剂、浮选萤石、用碳酸钠调整矿浆pH为8~9。 水玻璃的用量要控制好，少量时对萤石有活化作用，过量萤石也会被抑制。为了少用水玻璃，又能增强对石英类脉石的抑制，常常添加多价重金属阳离子(Al3+，Fe2+)及明矾、硫酸铝等； 加入Cr3+，Zn2+离子也有效果，这些离子不仅对石英，而且对方解石也有抑制作用。 此外，为了获得优质低硅的萤石精矿，还必须控制磨矿细度及浮选矿浆浓度（精选作业的矿浆浓度应低）、温度、药剂组合与用量。 4) 萤石和重晶石的分选 一般常用将萤石和重晶石混浮，然后进行分离，混浮用油酸做捕收剂，水玻璃做抑制剂。混合精矿的分离，可以采用下列两种方法： 1) 用糊精或丹宁同铁盐抑制重晶石，而用油酸浮萤石。 2) 用烃基硫酸脂浮选重晶石，而将萤石精矿留在槽中。 研究结果表明，萤石和重晶石的分离，先浮萤石或先浮重晶石都可以得到较好的效果。 2.选矿工艺 1）粒级控制的工艺研究： 磨矿粒度选择 干法和湿法磨矿 阶段磨浮工艺流程 2）矿浆pH值： “全碱工艺”：全碱性（pH=9.0）浮选 “碱—酸工艺”：碱性（pH=9.0）粗选，弱酸性（pH=6.0）精选 “全酸工艺”：全弱酸性（pH=6.0）浮选 3）中矿处理 中矿循序返回和集中返回
试验研究报告 项目名称：某萤石矿选矿试验 委托单位：某矿业有限公司 完成单位：长沙鸿顺矿业科技有限公司 2010年11月
1 前言 受某矿业公司委托，我公司承担了该公司所属萤石矿的可选性试验研究任务。试验目的有二：一是为开发该矿的可行性提供依据；二是为现有的选矿厂调试提供萤石浮选药剂。 本次采集的萤石矿原矿试样一件（重量：50公斤左右），由委托方负责制定采样方案，于2010年11月下旬运抵我处。 原矿分析出萤石的品位：CaF 240.15%，SiO 2 59.32%,CaCO 3 10.03%,原矿以白色 萤石矿和紫色萤石矿为主，含钙高，我们对原矿进行了浮选小试验，在磨矿细度-200目占80%的条件下，经过一次粗选、两次扫选、七次精选的浮选工艺，得到 了较好的选矿指标：萤石精粉品位：CaF 297.89%，SiO 2 0.41%,CaCO 3 0.14%,，尾矿 品位含氟化钙3.05%，开路回收率95.38%。萤石精矿达到了国家二级品质。 2样品制备 萤石矿选矿试样先进行破碎筛分，最终粒度达到-2mm后，缩分出原矿多元素分析样，余下的全部作为选矿试验用样。试样的破碎缩分流程示于图1。 原矿 颚式破碎机 - 筛分 + 21mm 缩分 对辊机备用样 + 筛分 - 2mm 缩分 元 素试 分验 样图1 样
3磨矿细度试验 称重200克原矿，加水150毫升，磨矿浓度为60%的条件下，在实验室240*90的锥形球磨机中进行磨矿细度试验。测得磨矿细度4分钟-200目占70%。6分钟-200目占75%，8分钟-200目占80%。从磨矿细度试验结果可知，该矿石属于易磨矿石，-200目占80%左右即可单体解离，因此确定磨矿细度为-200目占80%。4浮选试验 开路试验：确定磨矿时间8分钟：磨矿细度-200目占80%，采用碳酸钠为PH调整剂、矿泥分散剂，抑制剂水玻璃，浮选捕收剂中南萤石剂ZN136，1号试样浮选工艺方案如下： 设备：240*90锥形球磨机，200目筛子，XFD 1.5升浮选机，XFD 0.5升浮选机 药剂制度：克/吨 原矿 200克水150ml ZN136 5% 碳酸钠5% 磨矿细度-200目占80% 水玻璃10% 碳酸钠1250克/吨 PH 9.5 水玻璃 2000克/吨 ZN136 500克/吨 粗选 水玻璃 500克/吨 水玻璃 500克/吨 精选1 ZN136 50克/吨 水玻璃200克/吨扫选1 精选2 水玻璃200 精选3 中矿2 扫选2 中矿3 中矿1 精矿1 中矿4 中矿9 尾矿
萤石（Fluorite），又称氟石，是一种矿物，其主要成分是氟化钙（CaF2），含杂质较多，Ca常被Y和Ce等稀土元素替代，此外还含有少量的Fe2O3 ，SiO2和微量的Cl，O3，He等。自然界中的萤石常显鲜艳的颜色，硬度比小刀低。它可以用于制备氟化氢：CaF2 + H2SO4 = CaSO4+ 2HF↑；在人造萤石技术尚未成熟前，是制造镜头所用光学玻璃的材料之一。 萤石又称氟石，是一种常见的卤化物矿物[1]，它是一种化合物，它的成分为氟化钙，是提取氟的重要矿物。萤石有很多种颜色，也可以是透明无色的。透明无色的萤石可以用来制作特殊的光学透镜。萤石还有很多用途，如作为炼钢、铝生产用的熔剂，用来制造乳白玻璃、搪瓷制品、高辛烷值燃油生产中的催化剂等等。萤石一般呈粒状或块状，具有玻璃光泽，绿色或紫色为多。萤石在紫外线或阴极射线照射下常发出蓝绿色荧光，它的名字也就是根据这个特点而来。在人造萤石技术尚未成熟前，是制造镜头所用光学玻璃的材料之一。 化学成分： CaF2 ,Ca:51.1%,F:48.9%。 晶体结构：晶胞为面心立方结构，每个晶胞含有4个钙离子和8个氟离子。 结晶状态：晶质体 晶系：等轴晶系 晶体习性：常呈立方体、八面体、菱形十二面体及聚形，也可呈条带状致密块状集合体。常见颜色：绿、蓝、棕、黄、粉、紫、无色等。 光泽：玻璃光泽至亚玻璃光泽。 解理：四组完全解理。 摩氏硬度： 4 。 密度： 3.18( ＋ 0.07 ，－ 0.18)g/cm 3 。 光性特征：均质体。 多色性：无。 折射率：1.434( ± 0.001) 。 双折射率：无。 紫外荧光：随不同品种而异，一般具很强荧光，可具磷光。 吸收光谱：不特征，变化大，一般强吸收。 放大检查：色带，两相或三相包体，可见解理呈三角形发育。 特殊光学效应：变色效应。 【成因及产状】萤石是一种多成因的矿物。（1）内生作用中主要是由热液作用形成，·与中低温的金属硫化物和碳酸盐共生。热液的萤石矿床有两类：一是鉴于石灰岩中的萤石脉，共生矿物主要是方解石，石英很少。有时与重晶石、铅锌硫化物半生。另一种是鉴于流纹岩、花岗岩、片岩中产出的萤石脉，共生矿物中方解石很少，主要是石英。（2）沉积型，在沉积岩中成层状与石膏、硬石膏、方解石和白云石共生，或作为胶结物以及砂岩中的碎屑矿物产出。 优化处理： 热处理：常将黑色、深蓝色热处理蓝色，稳定，避免300℃以上的受热，不易检测。

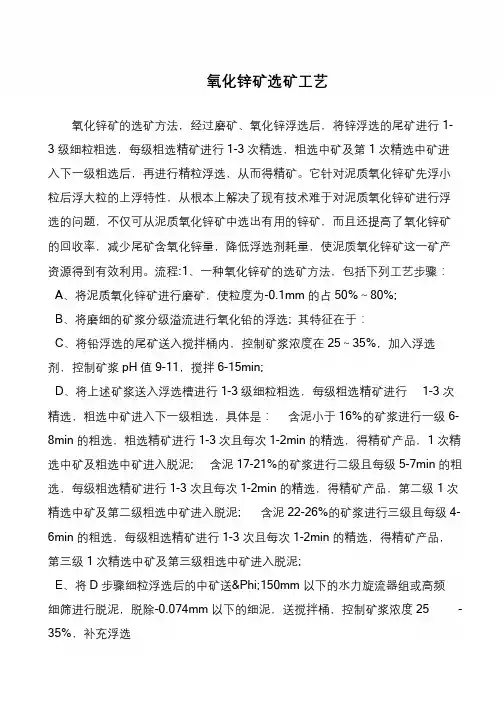

立志当早，存高远 氧化锌矿选矿工艺 氧化锌矿的选矿方法，经过磨矿、氧化锌浮选后，将锌浮选的尾矿进行1- 3 级细粒粗选，每级粗选精矿进行1-3 次精选，粗选中矿及第1 次精选中矿进 入下一级粗选后，再进行精粒浮选，从而得精矿。它针对泥质氧化锌矿先浮小 粒后浮大粒的上浮特性，从根本上解决了现有技术难于对泥质氧化锌矿进行浮 选的问题，不仅可从泥质氧化锌矿中选出有用的锌矿，而且还提高了氧化锌矿 的回收率，减少尾矿含氧化锌量，降低浮选剂耗量，使泥质氧化锌矿这一矿产 资源得到有效利用。流程:1、一种氧化锌矿的选矿方法，包括下列工艺步骤： A、将泥质氧化锌矿进行磨矿，使粒度为-0.1mm 的占50%～80%; B、将磨细的矿浆分级溢流进行氧化铅的浮选; 其特征在于： C、将铅浮选的尾矿送入搅拌桶内，控制矿浆浓度在25～35%，加入浮选 剂，控制矿浆pH 值9-11，搅拌6-15min; D、将上述矿浆送入浮选槽进行1-3 级细粒粗选，每级粗选精矿进行1-3 次精选，粗选中矿进入下一级粗选，具体是：含泥小于16%的矿浆进行一级6- 8min 的粗选，粗选精矿进行1-3 次且每次1-2min 的精选，得精矿产品，1 次精选中矿及粗选中矿进入脱泥; 含泥17-21%的矿浆进行二级且每级5-7min 的粗选，每级粗选精矿进行1-3 次且每次1-2min 的精选，得精矿产品，第二级1 次精选中矿及第二级粗选中矿进入脱泥; 含泥22-26%的矿浆进行三级且每级4- 6min 的粗选，每级粗选精矿进行1-3 次且每次1-2min 的精选，得精矿产品， 第三级1 次精选中矿及第三级粗选中矿进入脱泥; E、将D 步骤细粒浮选后的中矿送Φ150mm 以下的水力旋流器组或高频 细筛进行脱泥，脱除-0.074mm 以下的细泥，送搅拌桶，控制矿浆浓度25 - 35%，补充浮选
萤石矿选矿工艺 学院：矿业工程学院 姓名：郭鹏 学号：21114440202 班级：11选2
萤石矿选矿工艺基本简介 基本原料
采而被综合回收利用。它只能生产化工级（酸级）萤石精矿和陶瓷级（建材）萤石粉矿。 基本特性 萤石也叫氟化钙，是一种常见的卤化物矿物，它是一种化合物，它的成分为氟化钙，是提取氟的重要矿物。萤石有很多种颜色，也可以是透明无色的。透明无色的萤 石可以用来制作特殊的光学透镜。萤石还有很多用途，如作为炼钢、铝生产用的熔剂，用来制造乳白玻璃、搪瓷制品、高辛烷值燃油生产中的催化剂等等。萤石一般呈粒状 或块状，具有玻璃光泽，绿色或紫色为多。萤石在紫外线或阴极射线照射下常发出蓝 绿色荧光，它的名字也就是根据这个特点而来。化学成分：CaF2 晶体结构：晶胞为面心立方结构，每个晶胞含有4个钙离子和8个氟离子。结晶状态：晶质体晶系：等 轴晶系晶体习性：常呈立方体、八面体、菱形十二面体及聚形，也可呈条带状致密 块状集合体。常见颜色：绿、蓝、棕、黄、粉、紫、无色等。光泽：玻璃光泽至亚玻璃光泽。解理：四组完全解理。摩氏硬度：4。密度：3.18(+0.07，－0.18)g/cm3。光性特征：均质体。多色性：无。折射率：1.434(±0.001)。双折射率：无。紫外荧光：随不同品种而异，一般具很强荧光，可具磷光。吸收光谱：不特征，变化大，一般强 吸收。放大检查：色带，两相或三相包体，可见解理呈三角形发育。特殊光学效应： 变色效应。优化处理：热处理：常将黑色、深蓝色热处理蓝色，稳定，避免300℃以上的受热，不易检测。充填处理：用塑料或树脂充填表面裂隙，以保证加工时不裂开。 辐照处理：无色的萤石辐照成紫色，但见光很快褪色，很不稳定。
立志当早，存高远 氧化锌浮选新型捕收剂 难处理金属矿高效浮选捕收剂的分子组装与合成,系统地进行了多种结构类型的氧化锌矿浮选捕收剂的研究。涉及的阳离子捕收剂包括：直链脂肪胺、季铵盐、Gemini 阳离子捕收剂和新型有机硅阳离子捕收剂。涉及的阴离子捕收剂主要为油酸、烷基双羧酸DSA 和烷基芳基羟肟酸TBBA。主要研究内容与结果如下：(1)通过单矿物浮选实验,比较了离子基团类型、烃类长度等结构性因素对药剂捕收能力的影响。结果表明：直链脂肪胺和新型有机硅捕收剂对菱锌矿的浮选效果明显优于常规季铵盐和Gemini 型阳离子捕收剂。脂肪胺捕收剂中, 十二胺的捕收能力最强。新型有机硅阳离子捕收剂TAS101 对菱锌矿的捕收能力与十二胺相当,而选择性更好。(2)通过单矿物浮选实验,考查了传统阴离子捕收剂油酸与新型阴离子捕收剂DSA 和TBBA 对菱锌矿的捕收性能。DSA 在广泛的pH 范围内对菱锌矿的浮选效果明显优于油酸和TBBA,捕收能力顺序为：DSA 油酸TBBA。对原矿品位为9.70%左右的某氧化锌矿石,进行浮选实验,得到了精矿品位为36.28%、回收率为55.45%的良好开路指标。(3)通过浮选溶液化学分析、矿物的Zeta-电位测定和红外光谱分析等手段,探讨了有机硅 阳离子捕收剂TAS101 和油酸对菱锌矿的作用机理。结果表明,有机硅阳离子捕收剂TAS101 与菱锌矿的作用主要是静电吸附和胺盐化学吸附,而油酸与菱锌矿的作用则主要是化学吸附。氧化锌捕收剂 代号ZNY 有效物质含量90(%)，外观为淡黄色膏状 主要用途：氧化锌矿浮选(菱锌矿等氧化锌矿) 浮选性能：具有良好的浮锌选择性能，耐低温性能(最低温度5℃)。 使用方法：将药剂用水兑成2%水溶液使用，用40℃温水溶解即可。
1.不悔梦归处，只恨太匆匆。 2.有些人错过了，永远无法在回到从前;有些人即使遇到了，永远都无法在一起，这些都是一种刻骨铭心的痛! 3.每一个人都有青春，每一个青春都有一个故事，每个故事都有一个遗憾，每个遗憾都有它的青春美。 4.方茴说：“可能人总有点什么事，是想忘也忘不了的。” 5.方茴说：“那时候我们不说爱，爱是多么遥远、多么沉重的字眼啊。我们只说喜欢，就算喜欢也是偷偷摸摸的。” 6.方茴说：“我觉得之所以说相见不如怀念，是因为相见只能让人在现实面前无奈地哀悼伤痛，而怀念却可以把已经注定的谎言变成童话。” 7.在村头有一截巨大的雷击木，直径十几米，此时主干上唯一的柳条已经在朝霞中掩去了莹光，变得普普通通了。 8.这些孩子都很活泼与好动，即便吃饭时也都不太老实，不少人抱着陶碗从自家出来，凑到了一起。 9.石村周围草木丰茂，猛兽众多，可守着大山，村人的食物相对来说却算不上丰盛，只是一些粗麦饼、野果以及孩子们碗中少量的肉食。 氧化铅锌矿的浮选技术 我国氧化铅锌矿的浮选最主要的难题就是矿泥的问题。矿泥包括原生矿泥和次生矿泥, 原生矿泥主要是矿石中的泥质矿物如高岭土、绢云母、绿泥石等, 次生泥质主要是指碎矿、磨矿、运输、搅拌等过程中由于过粉碎所形成的。矿泥使硫化剂的有效浓度降低, 且矿浆溶解度增大, 增加了硫化剂的用量, 矿泥常常污染氧化矿表面, 失去其原有浮游性; 矿泥黏附在颗粒矿物的表面, 阻碍了目的矿物与捕收剂发生作用。此外矿泥还易附着在液- 气表面随着泡沫进入精矿中, 使精矿品位下降。 1.“噢，居然有土龙肉，给我一块！” 2.老人们都笑了，自巨石上起身。而那些身材健壮如虎的成年人则是一阵笑骂，数落着自己的孩子，拎着骨棒与阔剑也快步向自家中走去。 3.石村不是很大，男女老少加起来能有三百多人，屋子都是巨石砌成的，简朴而自然。 4.在村头有一截巨大的雷击木，直径十几米，此时主干上唯一的柳条已经在朝霞中掩去了莹光，变得普普通通了。 5.这些孩子都很活泼与好动，即便吃饭时也都不太老实，不少人抱着陶碗从自家出来，凑到了一起。 6.石村周围草木丰茂，猛兽众多，可守着大山，村人的食物相对来说却算不上丰盛，只是一些粗麦饼、野果以及孩子们碗中少量的肉食。
非金属矿物加工工程 结课论文 《萤石矿物及其加工利用》 学校：中国矿业大学 姓名：丘成荣 班级：矿加13-4班 学号：06132389
摘要：本篇论文主要论述了萤石的基本性质、用途及我国萤石资源现状，萤石矿选矿工艺流程以及流程中使用的药剂，最后论述了萤石矿物分选的发展趋势。 关键词：萤石，性质，工艺流程，发展趋势 1. 萤石的结构特性和表面性质 萤石又称氟石，是一种含氟量最高的重要非金属矿物原料，具有广泛的工业用途。其主要成分是氟化钙（化学式CaF2），密度为3.18g/cm3,氟和钙的质量百分数分别为48.67%和51.33%。含杂质较多，Ca常被Y和Ce等稀土元素替代，此外还含有少量的Fe2O3，SiO2和微量的Cl，Al，Me，He等。 萤石的颜色几多，一般呈绿、紫、玫瑰、白、黄、蓝，有时呈蓝黑、紫黑及棕褐等色，无色透明者少见。当加热到300℃时，其色可以消失，但在X射线照射后，又可恢复原色。萤石在紫外线或阴极射线照射下能发强烈的荧光，当含有一些稀土元素时会发出磷光。引起萤石颜色多变的原因是多方面的，A.N.苏杰尔金认为，是与含微量稀有元素和少量的铁、锰氧化物杂质或碳氢化合物的分散包裹体有关，如铕（Eu）的存在使萤石呈蓝色，钐（Sm）呈淡绿色，混入钇（Y）呈黄色，含沥青杂质的萤石呈乌灰色等。也有人认为，萤石的颜色与温度有关，紫色者形成温度高，淡蓝色者形成温度次之，两者与钨（W）、锡（Sn）、钼（Mo）矿床有关，绿色者形成温度较低，与硫化物矿床有关等等。 在自然界中能与氟组成化合物的元素约有15种，形成含氟矿物约25种，除萤石外，常见的有冰晶石（Na3AlF6）、氟磷灰石[Ca5(PO4)3(F，OH9)]、黄玉[Al2(SiO4)(F，OH)]、氟硅钾石（K2SiF6）等等。 萤石的晶体结构一般为等轴晶系，多为立方体或八面体，十二面体较为罕见，宏观形式主要为粒状或块状的集合体，有时呈土状。萤石具玻璃光泽，性脆，断口呈贝壳状，沿八面体解理完全，硬度4，条痕为白色，熔点较高，为1360℃，在水中的溶解度很小，可以溶解于硫酸、磷酸，不溶于冷的盐酸、硼酸和次氯酸，可以与氢氧化钠、氢氧化钾等强碱发生微弱的化学反应。萤石的折射率低，n=1..433—1.435，弱色散性，有透过紫外线和红外线的特殊能力。 关于萤石的表面特性，戚冬伟对萤石的表面电性、表面润湿性及吸附特性作了研究。研究表明，较低的PH值时，萤石的表面带正电，随着溶液PH值的增大纯萤石的Zeta电位不断降低，PH值为5~10时，Zeta点位的数值有所增大，当PH值大于10时，随着PH值的增大，Zeta点位的数值减小。萤石等电点电位的PH=3.1。PH<3.1时，萤石的表面带正电荷，PH>3.1时，萤石的表面带负电荷。萤石的接触角为40°左右，油酸钠作用后的接触角为80°左右，说明油酸钠作用后萤石的疏水性大大增加，表明萤石表面吸附了油酸根阴离子。油酸捕收剂可以使萤石和石英的表面润湿性形成巨大的差别，从而使二者实现很好的分选。萤石加入油酸钠溶液中搅拌后，其Zeta电位较纯矿物有所降低，并呈现出较为稳定的值。 2.萤石的用途 萤石具有广泛的用途：（1）乳白色的优质萤石，常常用于雕刻宝石弧形界面的辅助材料，光泽好的块状萤石可以用来制作高档工艺饰品；（2）冶金工业中可以用来作为助熔剂，如在炼钢或其它金属时，加入萤石之后，形成的炉渣易于流动，同时能够排出有害杂质硫等，从而提高纯度；（3）萤石是一种重要的化工原料，氟化氢是经过硫酸处理过的萤石产物，它是合成冰晶石的重要原料，同时还可用于生产多种有机、无机氟化物。防腐剂和杀虫剂的有效成分就是有机氟化物，单质氟通常是利用氟化氢而制备的；（4）萤石同样用于建筑材料工业，水泥工业中的矿化剂主要为萤石，萤石还可以作为釉料配料、助熔剂而用于陶瓷工业中。萤石还可以作为良好的熔剂用于玻璃工业，从而降低玻璃的熔化温度，加速熔化某些添加剂，还可以作为乳浊剂用于乳光玻璃的生产；（5）萤石在光学工业中也有广泛的应用，萤石作为光性均质体，且具有很小的折射率，对红外线、紫外线的透过性能很好，常常用于无球面像差的光学物镜的制备，还可用作光谱仪棱镜、辐射紫外线和红外线窗口的材料。3. 我国萤石资源的特点
次氧化锌基础知识 Revised as of 23 November 2020
次氧化锌基础知识 金吨 也叫金属吨，不是什么正式的单位。在计算矿石的价格时，通常不是按照矿石数量计算，而是安装矿石所含的金属量来计算的。举个例子：一种铁矿含量（专业术语称品位）50%，价格为每金属吨600元，那么每吨矿石的价钱就是1吨×50%×600=300元。如果品位为58%，矿石价格就是1×58%×600=348元，这样就便于计算。要不然，假设你是买矿石的，第一车品位是50%，第二车%，第三车%……，你就要制定无数个价格才行！ 计算时可采用一个品位价格，就是平常所说的多少钱一个品位（或吨度）。例如金属吨是28000元/吨，那么每个品位（吨度）价格就是 28000/100=280元。实物吨的金属含量是50%（50个品位），那么实物吨价格就是：280*50=14000元/吨。 一般建立三个概念： 实物吨：含金属品位有高有低，还有湿基与干基的差别，一般以干基为依据。 基准吨：订立合同时都使用基准吨，交割计价时也将实物吨折算成基准吨。 金属吨：一般在交割中没有用处，只是在交谈中大家知道一吨金属多少钱。其实基准吨价格就代表了金属吨价格。 一般不使用重量吨概念。 实际应用：
英文缩写：MMT 例 42%锰矿目前价格为美元/吨度，则金属吨为×100=560美元/金属吨 即 42%锰矿默认为100%含锰，除锰矿外其余杂质视为锰 实物吨则为×42=美元/吨 次氧化锌 中文名称次氧化锌[1] 英文名称 Zinc hypoxide CAS号 分子式 ZnO 铅锌矿物原料大多数都为铅锌矿共生，经过优先浮选很难达到铅锌完全分离。铅锌矿冶炼是将锌富集在渣中，然后用烟化炉处理炉渣，产出氧化锌或者次氧化锌。此外，湿法炼锌厂产出的浸出渣以及贫氧化锌矿经过回转窑烟化得到氧化锌或者次氧化锌。次氧化锌的主要成分是ZnO，只是品位一般为 45%~65%。所谓“次"是指品位次．在我国广西、贵州、云南、湖南等等地方产量较大，其用途主要是进一步加工电解锌或氧化锌。 氧化锌是一种白色或微带黄色的细微粉末，易分散在橡胶和乳胶中，是天然橡胶、合成橡胶的补强剂，活性剂及硫化剂，也是白色胶料的着色剂和填充剂。胶料中加入活性氧化锌后，能使橡胶具有良好的耐磨性，耐撕裂性和弹性。用于油漆、油墨、漆布的着色，印染工业用的印花防染剂，在火柴工业中
不同种类萤石的浮选方法 萤石浮选剂在不同情况下的使用方法 萤石又名氟石、五花石, 化学成分CaF2 , 是工业上氟的主要来源。浮选是回收萤石的重要手段之一。 萤石浮选剂的制备方法，以油酸生产的中间产品粗脂肪酸或混合脂肪酸为原料，向其加入重量为脂肪酸重量的3%～15%的浓硫酸，使之发生硫酸化反应，再向反应生成物中加入重量为脂肪酸重量0.4%～3% 的选矿用起泡剂即成产品。这种产品的捕收能力强、水溶性、分散性好，适于在常温下及低温下浮选萤石。 萤石的浮选原理，萤石的主要问题是与共生脉石（石英、方解石、重晶石等）的分离，还有与某些硫化物分离的问题。振北工贸建议根据不同情况，可以采取以下几种方法： 1、含硫化矿的萤石矿，一般用黄药类捕收剂将硫化矿浮出，然后再加脂肪酸类捕收剂浮选萤石，有时在莹石的浮选作业中，加入少量硫化矿物抑制剂（如氰化物）来抑制残留的硫化矿物，以保证萤石精矿质量。 2、萤石与重晶石、方解石的分离，一般用油酸作捕收剂浮出萤石，在用油酸作捕收剂浮选萤石时，加入少量铝盐活化萤石，加糊精抑制重晶石、方解石。 对含有较多方解石、石灰石、白云石等比较复杂萤石矿抑制这些脉石矿物用栲胶、木质素磺酸盐效果较好。 3、萤石与石英的分离，用脂肪酸捕收萤石，水玻璃作石英
抑制剂，碳酸钠调整矿浆pH为8～9。水玻璃用量要控制好，少量时对萤石有活化作用，但对石英的抑制作用不够，过量时萤石也会被抑制，为了添加水玻璃用量最少，又能达到对石英脉石的抑制强度，常常在添加水玻璃的同时，再添加多价金属离子（如Fe3＋、Al3＋）及明矾、硫酸铝等。此外，加入Cr3＋、Zn2＋离子也有效果，这些不仅对石英而且对方解石也有抑制作用。 4、萤石与重晶石的分离，一般是将萤石与重晶石混合浮选，然后进行分离，混合浮选时用油酸作捕收剂水玻璃作抑制剂，混合精矿分离可采用下列方法： （1）用糊精或单宁同铁盐作抑制剂，抑制重晶石，以油酸浮选萤石； （2）用烃基硫酸脂浮选重晶石，浮选槽内留下的为萤石精矿。
doi：10.3969/j.issn.1007-7545.2018.08.001 氧化锌矿浸出试验研究 夏志美，金伟，高泽平，钟娟，欧阳臻 (湖南工业大学冶金与材料工程学院，湖南株洲412007) 摘要：研究了氨—氯化铵体系（NH3-H2O-NH4Cl）中含铜铁高的氧化锌矿的浸出行为，探讨了浸出温度、浸出液总氨浓度、浸出时间和液固比对锌浸出率的影响。结果表明，最佳浸出条件为：总氨浓度7.5 mol/L、浸出温度50 ℃、液固比8︰1、浸出时间2 h，在最佳浸出条件下锌浸出率达到94.8%。 关键词：氨—氯化铵体系；氧化锌矿；浸出率；锌 中图分类号：TF813 文献标志码：A 文章编号：1007-7545（2018）08-0000-00 Study on Leaching of Zinc Oxide Ores XIA Zhi-mei，JIN Wei, GAO Ze-ping，ZHONG Juan, OUY ANG Zhen (School of Metallurgy and Material Engineering, Hunan University of Technology, Zhuzhou 412007, Hunan, China) Abstract：Leaching behavior of high iron & copper bearing lead-zinc ores in ammonia-ammonium chloride (NH3-H2O-NH4Cl) system was studied. Effects of leaching temperature, total ammonia concentration, leaching time, and L/S on zinc leaching rate were investigated. The results show that zinc leaching rate is 94.8% under the optimum conditions including total ammonia concentration of 7.5 mol/L, leaching temperature of 50 ℃, L/S of 8︰1, and leaching time of 2 h. Key words：ammonia- ammonium chloride system; zinc oxide ores; leaching rate; zinc 随着硫化锌矿资源的逐渐枯竭，氧化锌矿逐渐受到重视[1]。我国氧化锌矿产资源丰富，多集中于西南地区，主要特点是锌品位较低，碱性脉石含量较高，不适合用鼓风炉或回转窑等能耗高、工艺流程复杂和有价金属综合回收率低的火法冶金工艺进行处理[2]。因湿法冶金工艺具有节能、清洁生产的优势，符合我国节能减排国策，所以目前多采用湿法冶炼工艺处理品位较低的氧化锌矿。 湿法冶炼工艺常见的是硫酸体系浸出，然而大量碱性脉石的存在，酸耗量特别大，而且Fe、Ca和Mg等杂质金属的浸出，会给后续的净化过程增加负担[3-4]。在浸出过程形成的硅胶，不但吸附带走一部分硫酸锌，而且溶液的分离也是非常大的难题[5]。 也有学者[6]研究了用烧碱浸出氧化锌矿石，但品位低、碱耗大、渣量大，且NaOH循环利用困难。唐谟堂等[7-9]先后在NH3-NH4Cl-H2O体系中循环浸出湖南花垣氧化锌矿及云南兰坪低品位氧化锌矿，获得了很好的结果。在此体系中碱性脉石和Fe、Al、Sb、Pb等杂质元素不被浸出或很少浸出，极大地简化了后续净化工艺，随锌一起浸出的杂质金属可在常温常压下用锌粉置换去除。整个过程具有氨可循环使用、脱硅容易、渣量小、渣含锌低等优势。本试验研究工艺条件对NH3-H2O-NH4Cl体系浸出高铁高铜氧化锌矿时锌浸出率的影响，并找到最佳浸出条件。 1 试验 1.1 原料及试剂 试验用氧化锌矿来自印尼某地，化学成分（以氧化物计，%）：Zn 28.961、Fe 18.398、Pb 16.694、Ba 13.525、Si 11.517、Cu 5.386、Ti 2.686、K 1.799、Sb 0.308、Br 0.095。可以看出，锌含量较高，矿物中的铁、铅、硅、铜等杂质金属的含量也较多。原矿经破碎、球磨、烘干、过孔径0.150 mm筛后备用，主要试剂有氯化铵、氨水、盐酸、EDTA等，均为分析纯。 1.2 试验原理 浸出过程中，ZnO与NH3反应生成锌氨配合物： ZnO+x NH3+H2O=[Zn(NH3)x]2++2OH－(1) 收稿日期：2018-03-26 基金项目：国家自然科学基金资助项目（51704107、51774127）；湖南省自然科学基金资助项目（2018JJ3124）；湖南省重点实验室开放课题项目（MMA201705）；湖南省高校教学改革研究项目（湘教通[2016]400号）
立志当早，存高远 萤石矿浮选药剂制度实例 A 萤石的可浮性萤石（CaF2）含F 48.9%，Ca 51.1％萤石的可浮性较好，多用脂肪酸类作捕收剂。矿浆的PH 值对萤石的浮选效果有很大影响。使 用油酸做捕收剂，当矿浆的PH 为8~11 时，萤石的浮游性较好。其次，升高矿浆的温度，也可以提高萤石的浮选指标。同时，不同粒度的萤石，它们的浮选 行为亦有差别。粗粒萤石浮选的特点是选择性强；因此其精矿品位高，但回收 率较低；中等粒度的萤石浮选结果是精矿品位和回收率都较高；细粒萤石浮选 的精矿品位和回收率均较低。当浮选萤石用油酸作捕收剂时，对浮选用水也有 较高的要求。即水质为硬水时，则首先要将进入浮选工艺的水预先软化。萤石浮选的捕收剂除油酸外，烃基硫酸酯、烷基磺化琥珀胺、油酰氨基磺酸钠及 其他磺酸盐和胺类都可以作为萤石浮选的捕收剂。常用碳酸钠作矿浆调整剂。 根据脉石性质不同，可采用水玻璃、偏磷酸钠、木质素磺酸盐、糊精等作脉石 抑制剂。 B 萤石的浮选方法萤石浮选的主要问题是与共生脉石（如石英、方解石、重晶石等）的分离。同时还有与某些硫化物分离的问题。根据不同情 况，可以采用以下的几种方法：（1）含硫化矿的萤石矿，一般是先用黄药类捕收剂将硫化矿浮出，然后再加脂肪酸类药剂浮选萤石。有时在萤石浮选作业中，加入少量硫化矿的抑制剂（如氰化物）来抑制残留的硫化物，以保证萤石 精矿的质量。（2）萤石和重晶石、方解石的分离。一般先用油酸作捕收剂浮出萤石。在用油酸浮选萤石时，加入少量的铝盐活化萤石，加入糊精抑制重晶 石和方解石。对含有较多方解石、石灰石、白云石等比较复杂的萤石矿，抑制这些脉石矿物用栲胶、木质素磺酸盐效果较好。（3）萤石与石英的分离。用脂肪酸作捕收剂浮选萤石，水玻璃作石英的抑制剂，碳酸钠调整矿浆PH 值 为8~9。水玻璃的用量要控制好，少量时对萤石有活化作用，但对石英的抑制
一,萤石矿基础知识 非金属矿产资源简介----萤石 萤石又名莹石、氟石、五花石。化学成分为氟化钙(CaF２)。常因含有各种杂质及机械混入物而呈紫色、绿色、蓝色、黄色、玫瑰色等。萤石常呈立方体或八面体结晶，有时为块状或粘状集合体，比重为3～3.2，莫氏硬度为4，熔点为1270°C～1350°C。萤石是一种很重要的非金属矿物原料，具有广泛的工业用途：冶金工业中，萤石主要用于炼钢、化铁和铸造、冶炼；氟化学工业中，萤石用于生产氢氟酸（HF）；建材工业中，萤石大量应用于水泥、玻璃、铸石和陶瓷等生产工艺过程中。当然质地纯正的萤石还可以被工艺大师用来雕刻成造型各异的装饰工艺品。 中国是世界上萤石矿最丰富的国家之一。总保有储量CaF2 l.08亿吨，居南非、墨西哥之后，处世界第3位。已探明储量的矿区有230处，分布于全国25个省(区)。以湖南萤石最多，占全国总储量38.9%；内蒙古、浙江次之，分别占16.7%和16.6%。我国主要萤石矿区有浙江武义，湖南柿竹园、河北江安、江西德安、内蒙古苏莫查干敖包、贵州大厂等。矿床类型比较齐全，以热液充填型、沉积改造型为主，伟晶岩型等类型不具重要意义。萤石矿主要形成于古生代和中生代，以中生代燕山期为最重要。 我国非金属矿开发利用概况 建国50年来，我国非金属矿工业有了很大的进步与发展。全国现已发现了一大批储量大，质量好的非金属矿产93种，其中已探明储量的有88种，有14种非金属矿产居世界前5位。菱镁矿、石膏、重晶石、芒硝、膨润土居世界首位；滑石居世界第二位；磷矿、硫矿、萤石和石棉居世界第三位；珍珠岩、天然碱居世界第四位；高岭土居世界第五位。非金属矿产现已成为国家的支柱产业。据不完全统计，我国现有非金属矿山12194个，加工制品企业6.5万个，合计7.7199万个，从业人员853万人，拥有固定资产原值1898.96 亿元，创得税216.18亿元。我国也是世界上重要的非金属矿产出口国，在国际市场上起到举足轻重的作用。石墨、萤石、硅灰石占世界贸易额的50%以上。 中文名称： 萤石 英文名称： Calcium fluoride 中文别名： 氟石;氟化钙 CAS RN.： 7789-75-5 分子式：CaF2
铅锌矿的浮选方法及浮选工艺流程
铅锌是人类从铅锌矿石中提炼出来的较早的金属之一。铅锌广泛用于电气工业、机械工业、军事工业、冶金工业、化学工业、轻工业和医药业等领域。此外，铅金属在核工业、石油工业等部门也有较多的用途。在铅锌矿中铅工业矿物有11种，锌工业矿物有6种，以方铅矿、闪锌矿最为重要。方铅矿的化学式为PbS，晶体结构为等轴晶系，硫离子成立方最紧密堆积，铅离子充填在所有的八面体空隙中。新鲜的方铅矿表面具有疏水性,未氧化的方铅矿很易浮选，表面氧化后可浮性降低。黄药或黑药是方铅矿的典型的捕收剂，黄药在方铅矿表面发生化学吸附，白药和乙硫氮也是常用捕收剂，其中丁铵黑药对方铅矿有选择性捕收作用。重铬酸盐是方铅矿的有效抑制剂，但对被Cu2+活化的方铅矿，其抑制效果下降。被重铬酸盐抑制过的方铅矿，很难活化，要用盐酸或在酸性介质中，用氯化钠处理后才能活化。氰化物不能抑制它的浮选,硫化钠对方铅矿的可浮性很敏感，过量硫离子的存在可抑制方铅矿的浮选；二氧化硫、亚硫酸及其盐类、石灰、硫酸锌或与其它药剂配合可以抑制方铅矿的浮选。闪锌矿的化学式为ZnS，晶体结构为等轴晶系, Zn离子分布于晶胞之角顶及所有面的中心。S位于晶胞所分成的八个小立方体中的四个小立方体的中心。高锰酸钾浓度为４～６×10-5摩尔/升时对活化的闪锌矿有较强的抑制作用，浓度偏高时却使其良好浮游。其作用机理为：高锰酸钾浓度低时与闪锌矿表面活化膜及表面晶格离子反应生成的金属羟基化合物起抑制作用并使黄药脱附，浓度高时则在矿物表面发生氧化还原反应生成大量元素硫。氰化物可以强烈的抑制闪锌矿,此外硫酸锌、硫代硫酸盐等都可以抑制闪锌矿的浮选。黄铁矿是地壳中分布最广的硫化物，形成于各种不同的地质条件下，与其他矿物共生。黄铁矿能在多种稳定场中存在是因为Fe2+的电子构型，使它进入硫离子组成的八面体场中获得了较大的晶体场稳定能及附加吸附
一、地质勘查 （一）勘探类型及网度 在矿点检查的基础上，根据已掌握的矿体空间延展规律、矿体形态复杂程度、矿体稳定程度及矿石有用组分分布特点等，确定萤石矿床的勘探类型。 划分萤石矿床勘探类型的依据： （１）矿体规模大型矿体：长度一般８００m，延深３００～５００m。中型矿体：长度３００～８００m，延深１００～４００m。小型矿体：长度小于３００m，延深１０～３００m。 （２）矿体形态复杂程度较简单：连续单脉状矿体、层状、似层状矿体。较复杂：间断单脉状矿体、复脉状矿体、有分支的鞍状矿体。复杂：复脉状矿体、串珠状矿体、透镜状、囊状矿体和受岩溶破坏的矿体。 （３）矿体稳定程度稳定：工业矿体在较长距离内连续，厚度膨缩变化有规律，并在可采厚度以上波动。厚度变化系数小于５０％。较稳定：工业矿体在较长距离内基本连续，局部出现狭缩段或无矿段。厚度变化系数５０%～８０％。不稳定：矿体厚度变化急剧，可采段和非可采段交替出现。厚度变化系数大于８０％。 （４）矿石有用组分分布均匀程度均匀：矿物成分简单。氟化钙品位变化系数小于30%。较均匀：矿物成分复杂。氟化钙品位变化系数３０%～６０％。矿体中有夹石。不均匀：矿物成分复杂，有害成分含量较高。氟化钙品位变化系数大于６０％。矿体中夹石较多。 根据以上这些影响勘探难易的地质因素，将我国萤石矿床勘探类型划分如下： 第Ⅰ勘探类型。矿体规模大、形态简单、厚度稳定、品位均匀、无构造影响的层状矿体，现尚无实例。 第Ⅱ勘探类型。矿体规模中到大型。矿体形态属于比较简单的连续或微间断单脉状矿体，比较规则复脉状矿体。厚度稳定或较稳定，品位均匀或较均匀。无构造破坏或影响不大。如浙江杨家、后树、湖南衡南、河南陈楼等萤石矿床。 第Ⅲ勘探类型。矿体规模中到大型。矿体形态较复杂，如复脉状矿体、透镜状矿体、鞍状矿体、镰状矿体等。厚度较稳定。品位较均匀或不均匀。无构造破坏或有一定影响。如浙江溪里、银子山及辽宁三宝屯等萤石矿床。 第Ⅳ勘探类型。矿体规模小到中型。矿体形态复杂，主要为串珠单脉状矿体，透镜状、囊状矿体。厚度不稳定到较稳定。品位较均匀到不均匀，无构造破坏或破坏影响较大。如浙江毫石５、６号矿体，四川二河水１号矿体。 根据我国萤石矿地质勘查和矿山生产实践，结合已知勘探类型的特点，萤石矿床勘探规范规定网度为（表表 ? （二）工业指标 从我国当前萤石矿资源状况和国内外萤石矿山生产、选矿经济技术条件和市场情况，必须贯彻“开源和节流”并举，“开发和保护”并重的原则，珍惜资源，充分利用资源。萤石矿床勘探时，一定要按照上述精神来圈定矿体。凡提供矿山建设设计依据的地质勘探报告所用的工业指标，由地质勘探部门提出初步意见，经工业部
