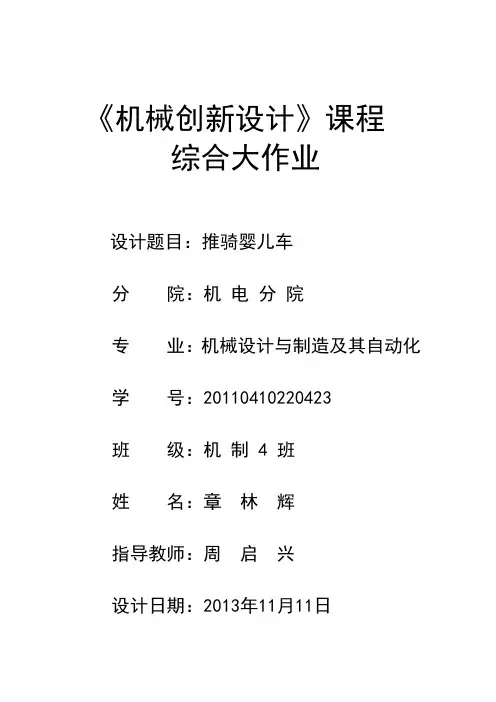

《机械创新设计》课程
综合大作业
设计题目：推骑婴儿车
分院：机电分院
专业：机械设计与制造及其自动化
摘要 (1)
一、创意构思与前景分析 (1)
二、设计步骤 (1)
1、功能分析 (2)
（1）要实现的功能 (2)
（2）功能实现的原理 (2)
2、功能求解 (2)
（1）婴儿车骑行的整体结构示意图 (2)
（2）第一次转换结构示意图 (3)
（3）第二次转换 (4)
（4）第四次转换示意图 (5)
（5）旋转前机构的模型 (5)
（6）旋转后结构模型 (6)
三、设计结构模型展示 (6)
1、第一次旋转 (6)
2、第二次垫旋转装置 (7)
3、链轮链条和车轮 (7)
四、设计小结 (8)
1、设计准备 (8)
2、创新能力的提高 (9)
根据机械创新设计课程要求，要求每个学生以自己创新思维为依据，结合软件工具设计出自己的机械创新设计作品，本文结合课程要求针对设计做出三个部分分析：第一部分为创意构思与前景分析，主要分析推骑婴儿车的创新思想，创新思想结合作品的市场需求，还对机械结构做了简单的介绍；第二部分为设计步骤，具体主要的介绍了推骑婴儿车机械转化结构，通过要实现的推骑功能，实现推骑功能的原理，还具体详细的结合了示意图分析的每次转化结构的具体情况；第三部分结合主要对三维软件（UG）设计作品的结果进行展示，让作品清晰明了的展现在读者面前。
本文只针对机械创新设计课程设计要求作出满足要求的作品设计，对机械结构满足机械性能要求作出简单设计，使用三维软件（UG）对其进行简单建模。
关键词：推骑婴儿车；机械结构；课程设计；三维软件。
一、创意构思与前景分析
把婴儿车下方扣环向后一拉，前轮变到车的后方，现出藏在车下的车座,婴儿车瞬间“变形”为三轮自行车，而“变形”过程中，用于乘坐婴儿的婴儿车一直在车的前端。
推着婴儿车走累了，“咔咔咔”几下，婴儿车变形成自行车，骑上车载着婴儿走；一个人在家，想要搬动家中大型家具，拿出一个小型搬运器，按一下开关，就能轻松地推着家具往前走；打个电话、发条短信，房门自动打开，如果房门被强制开启，就会自动发送报警到主人的手机上……
以前，这些场景只能在科幻片中出现，而不久的将来，这些场景就可能出现在我们的日常生活当中。
前面一个轮子，后面两个轮子，乍一看与其他婴儿车没有任何分别，把婴儿车下方的几个扣环打开，向后一拉，最前方的轮子变到车的后方，藏在婴儿车下方的车座也呈现出来。婴儿车瞬间“变形”为三轮自行车，而在“变形”的过程中，用于乘坐婴儿的婴儿车一直在车的前端。
二、设计步骤
1、功能分析
（1）、要实现的功能
这个设计希望推行的婴儿车可以不借助工具在短时间内完成变形，转换为骑行婴儿车，而且可以不影响婴儿座椅的稳定性。
（2）、功能实现的原理
骑行婴儿车整体结构示意图如图2-1所示，通过一个旋转装置，加上定位销的固定作用，使骑行的婴儿车旋转60゜转向竖直方向（如图2-2所示），再用一个旋转装置的作用可以使旋转之后的婴儿车再次旋转90゜彻底转化为三轮婴儿车（如图2-3所示），但是坐垫还是会给三轮婴儿车一定的阻碍，所以再通过一个旋转装置使坐垫旋转成水平位置（如图2-4所示），完成骑行的婴儿车转化为推行的婴儿车。
2、功能求解
（1）婴儿车骑行的整体结构示意图
图2-1婴儿车骑行的整体结构示意图
（2）第一次转换结构示意图
图2-2 第一次转换结构示意图
（3）第二次转换
图2-3第二次转换示意图
（4）第四次转换示意图
图2-4 第四次转化示意图（5）旋转前机构的模型
图2-5 旋转前结构模型
（6）旋转后结构模型
图2-6 旋转后结构模型
三、设计结构模型展示
1、第一次旋转
旋转前如图3-1旋转后如图3-2：
图3-1 旋转前图3-2 旋转后2、第二次垫旋转装置
旋转前如图3-3旋转后如图3-4
图3-3 旋转前图3-4 旋转后3、链轮链条和车轮
图3-5 链轮链条和车轮
四、设计小结
1、设计准备
这次机械创新课程设计为两周进行，两周完成，老师给我们多出了一个星期的时间来更完善，更好好的完成课程设计的机会。这样我们也有足够的时间去探讨研究。
这次是机械创新课程设计，所谓创新之处就是可以做老师制定的题目，也可以自己选题，灵活性非常大。从创新点出发，再加上较强的工作能努力、随机处理问题的自主能力、强烈的责任感和互助互爱的人性美。最终确定了一个题目，题目确定下来之后，就开始了整体的构思和任务的分析，其中有很大的灵活性，可以做自己熟悉的和自己擅长的。约定秉着求是务实的态度做任务的每一个部分，不为结果追逐，只为过程而努力。
2、创新能力的提高
本次课程设计中，最大的收获之一便是通过机构的设计和实现提高了创新能力。我们认为创新是需要理论支持的，通过机械原理这门课的学习，我们系统的了解了各种机构的组成和特点功能及其有关工程背景，因此我们首先从工程背景出发，设计了原始机构，在后来的替代机构的设计过程中，我们通过分析原始机构和工程背景，想出了几大类替代机构。我们认为其实现方式从本质上基本分为两大类，直接和间接。
有了理论支持，我们便从这两个方面和几种机构中挑选替代机构，在整个过程中，从理论分析，筛选机构，参数设计到模型简历和实体的设计，无一不体现我们的创新能力。与此同时我们也对课本知识进行了复习，可谓一举两得。
《机械创新设计方法》结课报告设计题目：脚踏儿童滑板车 学生姓名：刘凡 学号： 103004010303 班级：机制1003 任课教师：张融 2011 年 5 月 29 日
1. 运用《机械创新设计方法》课程所学的创新思维、创新技法，以及机械系统方案设计、机构设计、结构设计等方面的创新知识，针对某一你所熟悉的产品、设备或零件，提出你在上述某一方面的具体的创新与改进措施。 2. 设计课题在主题框架内可自行确定，课题可以是机构设计，结构设计，外观设计，创新设计等； 3. 每个课题可一人一题，也可两人或三人一题，但需要有较明确的分工；
一．拟定设计任务书 1.设计原由 脚踏儿童滑板车是时下一种时尚的运动休闲工具，深受广大儿童的喜爱。脚踏儿童滑板车适合3-5岁左右的孩子玩耍。脚踏儿童滑板车是继滑板车几年前在我国流行之后的又一儿童运动健身类玩具。脚踏儿童滑板车的前身是比较专业型滑板车改进而来。而滑板车是继滑板之后的又一类运动型新产品，名副其实－－滑板车（Bicman），速度可以达到20公里/时，这种新型产品来源于世界科技先进大国日本，但却是一位德国工人发明的，它是一种简单的省力运动机械。 早在三年前，滑板车已经传入我国，只不过当时价格太高，很少人对它产生兴趣。直到这阵子，它的价格猛然下降，加上产家们对它加紧疯狂推销，使它"人气大旺"，最重要的是玩滑板车必须有高度的悟性和胆量，这正符合想象力丰富，喜欢挑战的青少年们的口味，如今滑板车已成为青少年新一代的潮流运动产品。可见，它的魅力可不逊于滑板哦！所以我们对其进行改进由原来的脚滑变成脚踏！这个设计是基于个人创意一个大的提升，希望我的设计能给小朋友带来更多的乐趣，给企业带来效益！ 2.设计技术条件 1．设计技术条件需要速练得掌握SolidWorks软件的基本操作，通过SolidWorks软件设计出零件的模型，然后零件图组装成装备体，最后生成二维工程图。 2.设计零件的前提是掌握齿轮齿合条件，计算出一些技术参数后方可画出齿合的齿轮。掌握蜗轮蜗杆的齿合条件，并比较两者的优缺点，选取最佳方案. 二．功能原理与工作原理分析 功能原理：脚踏踏板，踏板带动棘轮，棘轮带动齿轮，齿轮带动车轴，最后车轮前进。 工作原理：就是利用脚踏带动棘轮，棘轮将速度传递给齿轮，这样就可以带动小车不断前进。 三．国内外同类产品现状 在驱动方式上国内有许多不同点，有人力驱动的，有电能驱动，但总体来说都朝着使使用者更加舒适和环保节能等方向发展。在传动方向有齿轮传动，蜗轮蜗杆，链条等不同的传动方式。国内外滑板车上常能看到以圆锥齿轮，轴传动，棘轮棘爪传动无链传动等多种方式设计的滑板车。在材料方面碳纤维，复合材料，镁铝合金，铝合金等因其优良的材料特性而被广泛的应用于该产品上。 四．机构方案评价
《机械创新设计》课程设计设计题目：单人多功能健身器 专业：机械设计制造及其自动化 班号： 姓名： 学号： 成绩评定： 指导教师：
摘要： 全民健身，利国利民，随着社会的发展人们开始越来越重视自己的身体健康，但在现在的中国由于生活水平层次不齐，所以并不是所以的人都能够消费得起天天到健身房进行健身锻炼的，所以设计一款适合广大人民的需要，同时在普遍情况下能够承受的单人或多人健身的健身机是具有广阔的市场空间的，但现在的市场上的健身器械虽大部分是单人式多功能的组合健身器械，但由于其不和市场的标价从而使得健身器械到现在为止依然不能进入普通人家，为此设计一款价廉，且功能符合需要，实用的健身器械是我设计的主题，其中要注意避免像市场上的单人健身器械的利用率低的问题，同时满足人们的需要，除此之外还要求外型美观，安全耐用，工作平稳，便于维护，制造加工方便，成本较低最为重要。 为此，我专门走访了许多的健身房和一些健身专柜进行实地考察，同时上网收集资料，了解广大健身教练和用户的感受，同时调查他们的需要，总结各方面的要求，设计了该款单人多功能健身机。
1、功能分析与工作原理分析 现在人们锻炼普遍锻炼的肌肉是，胸肌，肱二头肌，肱三头肌，以及腿大肌，我设计的单人多功能健身机可以提供一下三种锻炼：腿部锻炼，做手向前的锻炼，以及人站立手拉拉杆的锻炼。这三种功能集成起来，就会使得器械整体比较协调，而且看起来特别美观（锻炼的机构分别在器械的上面，中间，和下面），这样就可以锻炼的多块肌肉如：胸大肌，退大肌，趾长肌，股直肌，肱二头肌，肱三头肌，斜方肌，三角肌，背阔肌等肌肉。 2、机构方案设计与评价 3所选方案功能及工作原理简述 1）只能提供单人锻炼，但为多功能器械。 2）安全可靠，工作平稳，无噪声。
