《现代电力电子》仿真实验报告
题 目 三相带阻感性负载交流调压电路的MATLAB 仿真
2014年5月
专 业 机械电子工程 学 号 姓 名 主讲教师
三相带阻感性负载交流调压电路的MATLAB仿真实验
摘要：本文简要介绍了带阻感性负载三相交流调压电路的Matlab/Simulink 建模与仿真, 以及一些参数的选择设置方法。并分析在不同触发角下，波形的变化和输出电压值的变化。
关键词：阻感性，三相交流调压，Matlab/Simulink仿真
一、实验目的
（1）了解三相交流调压电路的工作原理
（2）了解三相交流调压电路在不同触发角下的各波形特点
（3）熟练掌握和运用MATLAB对电力电子电路进行模型搭建和仿真
二、实验原理
2.1单相交流调压电路电路结构
单相交流调压电路，它用两只反并联的普通晶闸管或一只双向晶闸管与负载电阻R电感L串联组成主电路。单相交流调压电路（阻-感性负载）电路图如图1所示。
图1.单相交流调压电路（阻-感性负载）电路图
2.2单相交流调压电路工作原理（阻-感性负载）
当电源电压U2在正半周时，晶闸管VT1承受正向电压，但是没有触发脉冲晶闸管VT1没有导通，在α时刻来了一个触发脉冲，晶闸管VT1导通，晶闸管VT2在电源电压是正半周时承受反向电压截止，当电源电压反向过零时，由于负载电感产生感应电动势阻止电流变化，故电流不能马上为零，随着电源电流下降过零进入负半周，电路中的电感储存的能量释放完毕，电流到零，晶闸管VT1关断。当电源电压U2在负半周时，晶闸管VT2承受正向电压，但是没有触发脉冲晶闸管VT2没有导通，在π+α时刻来了一个触发脉冲，晶闸管VT2导通，晶闸管VT1在电源电压是负半周时承受反向电压截止，当电源电压反向过零时，由于负载电感产生感应电动势阻止电流变化，故电流不能马上为零，随着电源电流下降过零进入负半周，电路中的电感储存的能量释放完毕，电流到零，晶闸管VT2关断。
2.3三相交流调压的原理
三相交流电路的分析可以参照上述单相的分析放发。把两个晶闸管反并联后串联在交流电路中，通过对晶闸管的控制就可以控制交流输出。任一相在导通时必须和另一相构成回路，因此和三相的触发脉冲应依次相差120°，同一相的两个反并联晶闸管触发脉冲应相差180°。因此，和三相桥式全控整流电路一样，触发角脉冲顺序也是VT1～VT6，依次相差60°。原理图如下图所示；

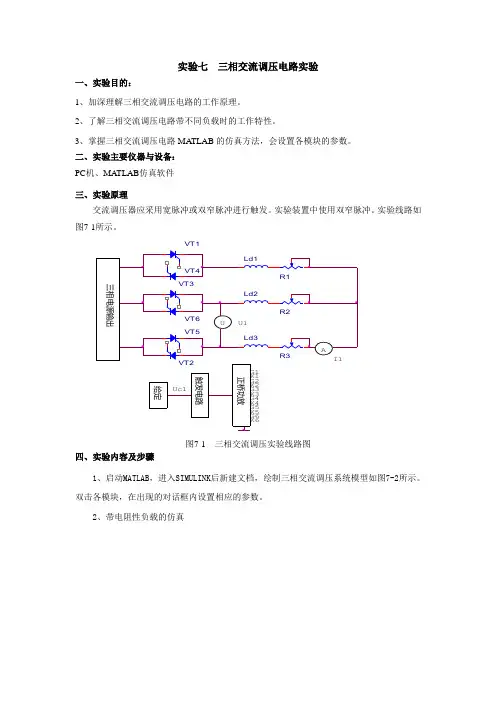

三、建立仿真模型
1、建立一个仿真模型的文件，按照上面的原理图从电力系统模型中选取适合的模型放到仿真平台上，并将各模块连接起来，组成仿真电路模型如图2-1所示；
图2-1
2、仿真模型中各模块的参数设定
三相电压源Ua、Ub、Uc各设置为220*sqrt(2)，参数相角设置为0°、-120°、-240°频率都设置为50HZ。如图2-2
图2-2
常量值“constant value”，输入设置为0，输入端Block是触发器模型的使能端，只有当此端置“0”时，才输出脉冲。另一个constant设置为0、30、60，在每个触发角下都运行一次可以得到三种触发角下不同的波形。如图2-3所示
图2-3
三相RL负载中，R=1、L=1mH。同步发生器脉冲宽度设置为10°。如图2-4所示
图2-4
设置仿真开始时间为0，停止时间为0.08s，采用ode23tb算法。如图2-5所示
图2-5 3、仿真波形分析
（1）触发角为0°波形
（2）触发角为30°时的波形
（3）触发角为60°时的波形
波形分析；在0°时触发，由于触发有一段延迟，由上图可以看出交流电流滞后于电压 ，并且当一组晶闸管立刻关断时，另一组晶闸管并不能立刻导通，是因为有电感的作用。交流调压所得的负载电压和电流波形都不是正弦波，且随着α角增大，负载电压相应变小，负载电流开始出现断续。当负载为电感性时，交流调压输出的波形就不仅与α有关，也与负载的阻抗角β有关。根据以上分析可以得出通过控制晶闸管的触发角来调节负载端的电压。
四、小结
这次课程设计，我学到很多有关我们专业知识方面的知识，丰富了自己的知识点，使自己得到提升。首先对电力电子器件的工作原理有了更深的体会，对晶闸管的导通特性和三相交流调压电路中各晶闸管的导通顺序有了很好的了解。同时对SIMULINK仿真有了新的认识。SIMULINK提供一个动态系统建模、仿真和综合分析的集成环境。在该环境中，无需大量编写程序，而只需要通过简单直观的鼠标操作，就可构造出复杂的系统。适应面广、结构和流程清晰、仿真精细、贴近实际、效率高、灵活等优点。SIMULINK提供了一些按功能分类的基本的系统模块，用户只需要知道这些模块的输入输出及模块的功能，而不必考察模块内部是如何实现的，通过对这些基本模块的调用，再将它们连接起来就可以构成所需要的系统模型，进而进行仿真与分析。
在电路进行仿真的过程中，经常遇到这样那样的问题。如：线路连接错误、
参数设置等。这次课设增强了自己的设计和理论联系实际的能力，加深对MATLAB 软件功能的理解，学会了如何用MATLAB设计三相交流调压器，学会分析理论与实际之间的误差，为以后理论在实践中的应用打下一个很好的基础。
其次懂得了各个课程知识不是孤立的，而是相互之间联系的，我们要学会综合理解知识点以及运用各知识。这次课程设计涉及到了电力电子技术、电路、数学，控制等众多知识面，因而我们需要把把各个学科之间的知识融合起来，形成一个整体，提升了自己的综合知识素养。
中国石油大学（华东）现代远程教育 实验报告 课程名称：电工电子学 实验名称：三相交流电路 实验形式：在线模拟 +现场实践 提交形式：在线提交实验报告 学生姓名：赵军学号： 年级专业层次：14 春石油开采技术高起专 学习中心：江苏油田学习中心 提交时间：2014 年 6 月8 日
一、实验目的 1 . 练习三相交流电路中负载的星形接法。 2 . 了解三相四线制中线的作用。 二、实验原理 1 . 对称三相电路中线、相电压和线、相电流的关系，三相电路中，负载的连接分为星形连接和三角形连接两种。一般认为电源提供的是对称三相电压。 （ 1 ）星形连接的负载如图1 所示： 图1 星形连接的三相电路 A、B、C表示电源端，N为电源的中性点（简称中点），N'为负载的中性点。无论是三线制或四线制，流过每一相负载的相电流恒等于与之相连的端线中的线电流： （下标I 表示线的变量，下标p 表示相的变量） 在四线制情况下，中线电流等于三个线电流的相量之和，即 端线之间的电位差（即线电压）和每一相负载的相电压之间有下列关系：
当三相电路对称时，线、相电压和线、相电流都对称，中线电流等于零，而线、相电压满足： （ 2 ）三角形连接的负载如图2 所示： 其特点是相电压等于线电压： 线电流和相电流之间的关系如下： 当三相电路对称时，线、相电压和线、相电流都对称，此时线、相电流满足： 2 . 不对称三相电路 在三相三线制星形连接的电路中，若负载不对称，电源中点和负载中点的电位不再相等，称为中点位移，此时负载端各相电压将不对称，电流和线电压也不对称。 在三相四线制星形连接的电路中，如果中线的阻抗足够小，那么负载端各相电压基本对称，线电压也基本对称，从而可看出中线在负载不对称时起到了很重要的作用。但由于负载不对称，因此电流是不对称的三相电流，这时的中线电流将不再为零。 在三角形连接的电路中，如果负载不对称，负载的线、相电压仍然对称，但线、相电流不再 对称。 如果三相电路其中一相或两相开路也属于不对称情况。
单管共射极分压式放大电路仿真实验报告 班级__________姓名___________学号_________ 一、实验目的：1.学会放大器静态工作点的调试方法，分析静态工作点对放大器性能的影响。 2.掌握放大器电压放大倍数、输入电阻、输出电阻及最大不失真输出电压的 测量法。 3.熟悉简单放大电路的计算及电路调试。 4.能够设计较为简单的对温度稳定的具有一定放大倍数的放大电路。 二、实验要求：输入信号Ai=5 mv, 频率f=20KHz, 输出电阻R0=3kΩ, 放大倍数Au=60，直 流电源V cc=6v,负载R L=20 kΩ，Ri≥5k，Ro≤3k，电容C1=C2=C3=10uf。三、实验原理： （一）双极型三极管放大电路的三种基本组态。 1.单管共射极放大电路。 （1）基本电路组成。如下图所示： （2）静态分析。I BQ=（V cc-U BEQ）/R B （V CC为图中RC（1）） I=βI BQ
U CEQ=V CC-I CQ R C （3）动态分析。A U=-β（R C管共集电极放大电路（射极跟随器）。 （1）基本电路组成。如下图所示： （2）静态分析。I BQ=（V cc-U BEQ）/（R b +（1+β）R e）（V CC为图中Q1（C）） I CQ=βI BQ U CEQ=V CC-I EQ R e≈V CC-I CQ R e （3）动态分析。A U=（1+β）（R e管共基极放大电路。 （1）基本电路组成。如下图所示：
（2）静态分析。I EQ=（U BQ-U BEQ）/R e≈I CQ （V CC为图中RB2（2）） I BQ=I EQ/（1+β） U CEQ=V CC-I CQ R C-I EQ R e≈V CC-I QC（R C+R e） （3）动态分析。AU=β（R C极管将输入信号放大。 2.两电阻给三极管基极提供一个不受温度影响的偏置电流。 3.采用单管分压式共射极电流负反馈式工作点稳定电路。 四、实验步骤： 1.选用2N1711型三极管，测出其β值。 （1）接好如图所示测定电路。为使ib达到毫安级，设定滑动变阻器Rv1的最大阻值是 1000kΩ，又R1=3 kΩ。
基于Matlab/Simulink 的BOOST电路仿真 姓名： 学号： 班级： 时间：2010年12月7日
1引言 BOOST 电路又称为升压型电路, 是一种直流- 直流变换电路, 其电路结构如图1 所示。此电路在开关电源领域内占有非常重要的地位, 长期以来广泛的应用于各种电源设备的设计中。对它工作过程的理解掌握关系到对整个开关电源领域各种电路工作过程的理解, 然而现有的书本上仅仅给出电路在理想情况下稳态工作过程的分析, 而没有提及电路从启动到稳定之间暂态的工作过程, 不利于读者理解电路的整个工作过程和升压原理。采用matlab仿真分析方法, 可直观、详细的描述BOOST 电路由启动到达稳态的工作过程, 并对其中各种现象进行细致深入的分析, 便于我们真正掌握BOO ST 电路的工作特性。 图1BOO ST 电路的结构 2电路的工作状态 BOO ST 电路的工作模式分为电感电流连续工作模式和电感电流断续工作模式。其中电流连续模式的电路工作状态如图2 (a) 和图2 (b) 所示, 电流断续模式的电路工作状态如图2 (a)、(b)、(c) 所示, 两种工作模式的前两个工作状态相同, 电流断续型模式比电流连续型模式多出一个电感电流为零的工作状态。 (a) 开关状态1 (S 闭合) (b) 开关状态2 (S 关断) (c) 开关状态3 (电感电流为零) 图2BOO ST 电路的工作状态
3matlab仿真分析 matlab 是一种功能强大的仿真软件, 它可以进行各种各样的模拟电路和数字电路仿真，并给出波形输出和数据输出, 无论对哪种器件和哪种电路进行仿真, 均可以得到精确的仿真结果。本文应用基于matlab软件对BOO ST 电路仿真, 仿真图如图3 所示,其中IGBT作为开关, 以脉冲发生器脉冲周期T=0.2ms,脉冲宽度为50%的通断来仿真图2 中开关S的通断过程。 图3BOO ST 电路的PSp ice 模型 3.1电路工作原理 在电路中IGBT导通时，电流由E经升压电感L和V形成回路，电感L储能；当IGBT关断时，电感产生的反电动势和直流电源电压方向相同互相叠加，从而在负载侧得到高于电源的电压，二极管的作用是阻断IGBT导通是，电容的放电回路。调节开关器件V的通断周期，可以调整负载侧输出电流和电压的大小。负载侧输出电压的平均值为: （3-1） 式（3-1）中T为开关周期, 为导通时间，为关断时间。
时域有限差分法的Matlab仿真 关键词: Matlab 矩形波导时域有限差分法 摘要：介绍了时域有限差分法的基本原理，并利用Matlab仿真，对矩形波导谐振腔中的电磁场作了模拟和分析。 关键词：时域有限差分法；Matlab；矩形波导；谐振腔 目前，电磁场的时域计算方法越来越引人注目。时域有限差分（Finite Difference Time Domain，FDTD）法［1］作为一种主要的电磁场时域计算方法，最早是在1966年由K. S. Yee提出的。这种方法通过将Maxwell旋度方程转化为有限差分式而直接在时域求解，通过建立时间离散的递进序列，在相互交织的网格空间中交替计算电场和磁场。经过三十多年的发展，这种方法已经广泛应用到各种电磁问题的分析之中。 Matlab作为一种工程仿真工具得到了广泛应用［2］。用于时域有限差分法，可以简化编程，使研究者的研究重心放在FDTD法本身上，而不必在编程上花费过多的时间。 下面将采用FDTD法，利用Matlab仿真来分析矩形波导谐振腔的电磁场，说明了将二者结合起来的优越性。 1FDTD法基本原理 时域有限差分法的主要思想是把Maxwell方程在空间、时间上离散化，用差分方程代替一阶偏微分方程，求解差分方程组，从而得出各网格单元的场值。FDTD 空间网格单元上电场和磁场各分量的分布如图1所示。 电场和磁场被交叉放置，电场分量位于网格单元每条棱的中心，磁场分量位于网格单元每个面的中心，每个磁场（电场）分量都有4个电场（磁场）分量环绕。这样不仅保证了介质分界面上切向场分量的连续性条件得到自然满足，而且
还允许旋度方程在空间上进行中心差分运算，同时也满足了法拉第电磁感应定律和安培环路积分定律，也可以很恰当地模拟电磁波的实际传播过程。 1.1Maxwell方程的差分形式 旋度方程为： 将其标量化，并将问题空间沿3个轴向分成若干网格单元，用Δx，Δy和Δz 分别表示每个网格单元沿3个轴向的长度，用Δt表示时间步长。网格单元顶点的坐标（x，y，z）可记为： 其中：i，j，k和n为整数。 同时利用二阶精度的中心有限差分式来表示函数对空间和时间的偏导数，即可得到如下FDTD基本差分式： 由于方程式里出现了半个网格和半个时间步，为了便于编程，将上面的差分式改写成如下形式：
单片机原理及接口技术电路仿真实验报告 实验一：独立式键盘与LED显示示例 例4—17： 功能：数码管的数据端与P0口引脚采用正序，试编写程序，分别实现功能：上电后数码管显示“P”，按下任何键后，显示从“0”开始每隔1秒加1，加至“F”后，数码管显示“P”,进入等待按键状态。 Keil编程： 电路图： 初始状态时：
3 秒后：程序： TEMP EQU 30H ORG 0000H JMP START ORG 0100H START:MOV SP,#5FH MOV P0,#8CH MOV P3,#0FFH NOKEY:MOV A,P3 CPL A JZ NOKEY MOV TEMP,P3 CALL D10ms MOV A,P3 CJNE A,TEMP,NOKEY MOV R7,#16 MOV R2,#0 LOOP:MOV A,R2 MOV DPTR,#CODE_P0 MOVC A,@A+DPTR MOV P0,A INC R2 SETB RS0 CALL D_1S CLR RS0 DJNZ R7,LOOP JMP START D_1S:MOV R6,#100 D10:CALL D10ms DJNZ R6,D10 RET D10ms:MOV R5,#10 D1ms:MOV R4,#249 DL:NOP NOP DJNZ R4,DL DJNZ R5,D1ms RET CODE_P0:DB 0C0H,0F9H,0A4H,0B0H,99H, 92H,82H,0F8H DB 80H,90H,88H,83H,0C6H,0A1 H,86H,8EH END 例4—18： 功能：执行程序时，先显示“P” 1、按键K0按下后，数码管显示拨动开关S3~S0对应的十进制值； 2、按键K1按下后，P0口数码管显示拨动开关S3~S0对应的十六进制值； 3、按键K2按下后，P2口数码管显示拨动开关S3~S0对应的十六制值；
MATLAB在电力电子技术中的应用 目录 MATLAB在电力电子技术中的应用 (1) MATLAB in power electronics application (2) 目录 (4) 1绪论 (6) 1.1关于MATLAB软件 (6) 1.1.1MATLAB软件是什么 (6) 1.1.2MATLAB软件的特点和基本操作窗口 (7) 1.1.3MATLAB软件的基本操作方法 (10) 1.2电力电子技术 (12) 1.3MATLAB和电力电子技术 (13) 1.4本文完成的主要内容 (14) 2MATLAB软件在电路中的应用 (15) 2.1基本电气元件 (15) 2.1.1基本电气元件简介 (15) 2.1.2如何调用基本电器元件功能模块 (17) 2.2如何简化电路的仿真模型 (19) 2.3基本电路设计方法 (19) 2.3.1电源功能模块 (19) 2.3.2典型电路设计方法 (20) 2.4常用电路设计法 (21) 2.4.1ELEMENTS模块库 (21) 2.4.2POWER ELECTRONICS模块库 (22) 2.5MATLAB中电路的数学描述法 (22) 3电力电子变流的仿真 (25) 3.1实验的意义 (25) 3.2交流-直流变流器 (25)
3.2.1单相桥式全控整流电路仿真 (26) 3.2.2三相桥式全控整流电路仿真 (38) 3.3三相交流调压器 (53) 3.3.1无中线星形联结三相交流调压器 (53) 3.3.2支路控制三角形联结三相交流调压器 (59) 3.4交流-交流变频电路仿真 (64) 3.5矩阵式整流器的仿真 (67)
电路仿真实验报告 实验一直流电路工作点分析和直流扫描分析 一、实验目的 （1）学习使用Pspice软件，熟悉它的工作流程，即绘制电路图、元件类别的选择及其参数的赋值、分析类型的建立及其参数的设置、Probe窗口的设置和分析的运行过程等。 （2）学习使用Pspice进行直流工作点的分析和直流扫描的操作步骤。 二、原理与说明 对于电阻电路，可以用直观法列些电路方程，求解电路中各个电压和电流。Pspice软件是采用节点电压法对电路进行分析的。 使用Pspice软件进行电路的计算机辅助分析时，首先编辑电路，用Pspice的元件符号库绘制电路图并进行编辑。存盘。然后调用分析模块、选择分析类型，就可以“自动”进行电路分析了。 三、实验示例 1、利用Pspice绘制电路图如下 2、仿真 （1）点击Psipce/New Simulation Profile,输入名称； （2）在弹出的窗口中Basic Point是默认选中，必须进行分析的。点击确定。 （3）点击Pspice/Run(快捷键F11)或工具栏相应按钮。 （4）如原理图无错误，则显示Pspice A/D窗口。
（5）在原理图窗口中点击V,I工具栏按钮，图形显示各节点电压和各元件电流值如下。 四、选做实验 1、直流工作点分析，即求各节点电压和各元件电压和电流。 2、直流扫描分析，即当电压源的电压在0-12V之间变化时，求负载电阻R l中电流虽电压源的变化
曲线。 曲线如图： 直流扫描分析的输出波形3、数据输出为： V_Vs1 I(V_PRINT1) 0.000E+00 1.400E+00 1.000E+00 1.500E+00 2.000E+00 1.600E+00 3.000E+00 1.700E+00 4.000E+00 1.800E+00 5.000E+00 1.900E+00 6.000E+00 2.000E+00 7.000E+00 2.100E+00 8.000E+00 2.200E+00 9.000E+00 2.300E+00 1.000E+01 2.400E+00 1.100E+01 2.500E+00 1.200E+01 2.600E+00
3.3.2 各种BP学习算法MATLAB仿真 根据上面一节对BP神经网络的MATLAB设计，可以得出下面的通用的MATLAB程序段，由于各种BP学习算法采用了不同的学习函数，所以只需要更改学习函数即可。 MATLAB程序段如下： x=-4:0.01:4; y1=sin((1/2)*pi*x)+sin(pi*x); %trainlm函数可以选择替换 net=newff(minmax(x),[1,15,1],{'tansig','tansig','purelin'},'trainlm'); net.trainparam.epochs=2000; net.trainparam.goal=0.00001; net=train(net,x,y1); y2=sim(net,x); err=y2-y1; res=norm(err); %暂停，按任意键继续 Pause %绘图，原图（蓝色光滑线）和仿真效果图（红色+号点线） plot(x,y1); hold on plot(x,y2,'r+'); 注意：由于各种不确定因素，可能对网络训练有不同程度的影响，产生不同的效果。如图3-8。 标准BP算法（traingd）
图3-8 标准BP算法的训练过程以及结果（原图蓝色线，仿真图+号线）增加动量法(traingdm) 如图3-9。 图3-9 增加动量法的训练过程以及结果（原图蓝色线，仿真图+号线）弹性BP算法（trainrp）如图3-10 图3-10 弹性BP算法的训练过程以及结果（原图蓝色线，仿真图+号线）
动量及自适应学习速率法（traingdx）如图3-11。 图3-11 动量及自适应学习速率法的训练过程以及结果（原图蓝色线，仿真图+号线）共轭梯度法(traincgf)如图3-12。
电子电工综合实验论文 专题：裂相（分相）电路 院系：自动化学院 专业：电气工程及其自动化 姓名：小格子 学号： 指导老师：徐行健
裂相(分相)电路 摘要: 本实验通过仿真软件Mulitinism7，研究如何将一个单相的交流分裂成多相交流电源的问题。用如下理论依据：电容、电感元件两端的电压和电流相位差是90度，将这种元件和与之串联的电阻当作电源，这样就可以把单相交流源分裂成两相交流电源、三相电源。同时本实验还研究了裂相后的电源接不同的负载时电压、功率的变化。得到如下结论： 1.裂相后的电源接相等负载时两端的电压和负载值成正相关关系； 2.接适当的负载，裂相后的电路负载消耗的功率将远大于电源消耗的功率； 3.负载为感性时，两实验得到的曲线差别较小，反之，则较大。 关键词：分相两相三相负载功率阻性容性感性 引言 根据电路理论可知，电容元件和电感元件最容易改变交流电的相位，又因它们不消耗能量，可用作裂相电路的裂相元件。所谓裂相，就是将适当的电容、电感与三相对称负载相配接，使三相负载从单相电源获得三相对称电压。而生活和工作中一般没有三相动力电源,只有单相电源,如何利用单相电源为三相负载供电,就成了值得深入研究的问题了。 正文 1．实验材料与设置装备 本实验是理想状态下的实验，所有数据都通过在电路专用软件Multisim 7中模拟实验测得的；所有实验器材为（均为理想器材） 实验原理： (1). 将单相电源分裂成两相电源的电路结构设计 把电源U1分裂成U1和U2输出电压，如下图所示为RC桥式分相电压原理，可以把输入电压分成两个有效值相等，相位相差90度的两个电压源。 上图中输出电压U1和U2与US之比为
电子技术软件仿真报告 组长： 组员： 电源（一）流稳压电源（Ⅰ）—串联型晶体管稳压电源 1.实验目的 （1）研究单相桥式整流、电容滤波电路的特性。 （2）掌握串联型晶体管稳压电源主要技术指标的测试方法。 2.实验原理 电子设备一般都需要直流电源供电。除少数直接利用干电池和直流发电机提供直流电外，大多数是采用把交流电（市电）转变为直流电的直流稳压电源。
直流稳压电源由电源变压器、整流、滤波和稳压电路四部分组成，其原理框图如图7.18.1所示。电网供给的交流电源Ui（220V,5OHz）经电源变压器降压后，得到符合电路需要的交流电压U2；然后由整流电路变换成方向不变、大小随时间变化的脉动电压U3；再用滤波器滤去其交流分量，就可得到比较平直的直流电压Ui。但这样的直流输出电压还会随交流电网电压的波动或负载的变动而变化。在对直流供电要求较高的场合，还需要用稳压电路，以保证输出直流电压更加稳定。 图7.18.2所示为分立元件组成的串联型稳压电源的电路图。其整流部分为单相桥式整流、电容滤波电路。稳压部分为串联型稳压电路它由调整元件（晶体管V1）、比较放大器（V2，R7）、取样电路（R1，R2，RP）、基准电压（V2，R3）和过流保护电路（V3及电阻R4，R5，R6）等组成。整个稳压电路是一个具有电压串联负反馈的闭环系统。其稳压过程为：当电网电压波动或负载变动引起输出直流电压发生变化时，取样电路取出输出电压的一部分送入比较放大器，并与基准电压进行比较，产生的误差信号经V2放大后送至调整管V1的基极，使调整管改变其管压降，以补偿输出电压的变化，从而达到稳定输出电压的目的。 由于在稳压电路中，调整管与负载串联，因此流过它的电流与负载电流一样大。当输出电流过大或发生短路时，调整管会因电流过大或电压过高而损坏坏，所以需要对调整管加以保护。在图7.18.2所示的电路中，晶体管V3，R4，R5及R6组成减流型保护电路，此电路设计成在Iop=1.2Io时开始起保护作用，此时输出电路减小，输出电压降低。故障排除后应能自动恢复正常工作。在调试时，若保护作用提前，应减小R6的值；若保护作用迟后，则应增大R6的值。 稳压电源的主要性能指标： （1）输出电压Uo和输出电压调节范围 调节RP可以改变输出电压Uo。 (2)最大负载电流Iom (3)输出电阻Ro 输出电阻Ro定义为：当输入电压Ui(指稳压电路输入电压)保持不变，由于负载变化而引起的输出电压变化量与输出电流变化量之比，即 （4）稳压系数S（电压调整率）
西南科技大学 专业综合设计报告 课程名称：电子专业综合设计 设计名称：基于Matlab 的单边带调幅电路仿真 姓名： 学号: 班级：电子0902 指导教师：郭峰 起止日期：2012.11.1-2012.12.30 西南科技大学信息工程学院制
专业综合设计任务书学生班级：电子0902 学生姓名：邓彪学号：20095885 设计名称：基于Matlab 的单边带调幅电路仿真 起止日期：2012.11.1-2012.12.30指导教师：郭峰 专业综合设计学生日志
专业综合设计考勤表 专业综合设计评语表
基于Matlab的单边带调幅电路仿真 一、设计目的和意义 1．加深理解模拟线性单边幅度调制（SSB）的原理。 2．熟悉MATLAB相关函数的运用。 3．掌握参数设置方法和性能分析方法。 4．掌握产生单边调幅信号的方法和解调的原理。 5．通过利用MATLAB实现单边调幅信号的调制和解调了解相干解调的重要性。 二、设计原理 1．SSB调制原理 信号的调制主要是在时域上乘上一个频率较高的载波信号,实现频率的搬移,使有用信号容易被传播。单边带调幅信号可以通过双边带调幅后经过滤波器实现。 单边带调幅方式是指仅发送调幅信号上、下边带中的一个信号。 双边带信号两个边带中的任意一个都包含了调制信号频谱的所有频谱成分，因此仅传输其中一个边带即可。这样既节省发送功率，还可节省一半传输频带，这种方式称为单边带调制。 产生单边带调幅信号的方法有：滤波法、相移法。 2. 滤波法 滤波法产生SSB信号的模型如下图所示 图2.1 滤波法调制图 LPF、HPF需要理想的形式 ,但是实际上是做不到的 ,过渡带不可能是0。 因此需要采用多级调制[6]。
一、实验目的 1.学习三相交流电路中三相负载的连接。 2.了解三相四线制中线的作用。 3.掌握三相电路功率的测量方法。 二、主要仪器设备 1.实验电路板 2.三相交流电源 3.交流电压表或万用表 4.交流电流表 5.功率表 6.单掷刀开关 7.电流插头、插座 三、实验内容 1.三相负载星形联结 按图 3-2 接线，图中每相负载采用三只白炽灯，电源线电压为220V。 图3-2 三相负载星形联结 (1) 测量三相四线制电源的线电压和相电压，记入表3-1( 注意线电压和相电压的关系) 。 U UV/V U VW/V U WU/V U UN/V U VN/V U WN/V 219218 220127 127127 表 3-1 (2)按表 3-2 内容完成各项测量，并观察实验中各白炽灯的亮度。表中对称负载时为每相开亮三 只灯；不对称负载时为 U相开亮一只灯， V 相开亮两只灯， W相开亮三只灯。 测量值相电压相电流中线电流中点电压负载情况U UN’ /V U VN’ /V U WN’ /VI U/AI V/AI W/A I N/A U N’N/V 对称有中线124 124 124 0 负载无中线125 125 123 1 不对称有中线126 125 124
负载 无中线 167 143 78 50 表 3-2 2. 三相负载三角形联结 按图 3-3 连线。测量功率时可用一只功率表借助电流插头和插座实现一表两用， 具体接法见图 3-4 所示。接好实验电路后，按表 3-3 内容完成各项测量，并观察实验中白炽灯的亮度。表中对称负载和不 对称负载的开灯要求与表 3-2 中相同。 图 3-3 三相负载三角形联结 图 3-4 两瓦特表法测功率 测量值 线电流 (A) 相电流 (A) 负载电压 (V) 功率 (W) 负载情况 I U I V I W I UV I VW I WU UV VW WU 1 2 U U U P P 对称负载 213 212 215 -111 -109 不对称负载 220 217 216 表 3-3
编程方式实现： 1.惩罚函数 function f=fun(x,r) f=x(1,1)^2+x(2,1)^2-r*log(x(1,1)-1); 2.步长的函数 function f=fh(x0,h,s,r) %h为步长 %s为方向 %r为惩罚因子 x1=x0+h*s; f=fun(x1,r); 3. 步长寻优函数 function h=fsearchh(x0,r,s) %利用进退法确定高低高区间，利用黄金分割法进行求解h1=0;%步长的初始点 st=0.001; %步长的步长 h2=h1+st; f1=fh(x0,h1,s,r); f2=fh(x0,h2,s,r); if f1>f2 h3=h2+st; f3=fh(x0,h3,s,r); while f2>f3 h1=h2; h2=h3; h3=h3+st; f2=f3; f3=fh(x0,h3,s,r); end else st=-st; v=h1; h1=h2; h2=v; v=f1; f1=f2; f2=v; h3=h2+st; f3=fh(x0,h3,s,r); while f2>f3 h1=h2; h2=h3; h3=h3+st; f2=f3;
f3=fh(x0,h3,s,r); end end %得到高低高的区间 a=min(h1,h3); b=max(h1,h3); %利用黄金分割点法进行求解 h1=1+0.382*(b-a); h2=1+0.618*(b-a); f1=fh(x0,h1,s,r); f2=fh(x0,h2,s,r); while abs(a-b)>0.0001 if f1>f2 a=h1; h1=h2; f1=f2; h2=a+0.618*(b-a); f2=fh(x0,h2,s,r); else b=h2; h2=h1; f2=f1; h1=a+0.382*(b-a); f1=fh(x0,h1,s,r); end end h=0.5*(a+b); 4. 迭代点的寻优函数 function f=fsearchx(x0,r,epson) x00=x0; m=length(x0); s=zeros(m,1); for i=1:m s(i)=1; h=fsearchh(x0,r,s); x1=x0+h*s; s(i)=0; x0=x1; end while norm(x1-x00)>epson x00=x1; for i=1:m s(i)=1; h=fsearchh(x0,r,s);
本科实验报告实验名称：电路仿真
实验1 叠加定理的验证 1.原理图编辑: 分别调出接地符、电阻R1、R2、R3、R4，直流电压源、直流电流源，电流表电压表（Group:Indicators, Family:VOLTMETER 或AMMETER）注意电流表和电压表的参考方向），并按上图连接； 2. 设置电路参数： 电阻R1=R2=R3=R4=1Ω，直流电压源V1为12V，直流电流源I1为10A。 3．实验步骤： 1）、点击运行按钮记录电压表电流表的值U1和I1； 2）、点击停止按钮记录，将直流电压源的电压值设置为0V，再次点击运行按钮记录电压表电流表的值U2和I2； 3）、点击停止按钮记录，将直流电压源的电压值设置为12V，
将直流电流源的电流值设置为0A，再次点击运行按钮记录电压表电流表的值U3和I3； 4.根据叠加电路分析原理,每一元件的电流或电压可以看成是每一个独立源单独作用于电路时，在该元件上产生的电流或电压的代数和。 所以，正常情况下应有U1=U2+U3,I1=I2+I3; 经实验仿真： 当电压源和电流源共同作用时，U1=-1.6V I1=6.8A. 当电压源短路即设为0V,电流源作用时，U2=-4V I2=2A 当电压源作用，电流源断路即设为0A时，U3=2.4V I3=4.8A
所以有U1=U2+U3=-4+2.4=-1.6V I1=I2+I3=2+4.8=6.8A 验证了原理 实验2 并联谐振电路仿真 2.原理图编辑: 分别调出接地符、电阻R1、R2，电容C1，电感L1，信号源V1，按上图连接并修改按照例如修改电路的网络标号； 3.设置电路参数： 电阻R1=10Ω，电阻R2=2KΩ，电感L1=2.5mH,电容C1=40uF。信号源V1设置为AC=5v，Voff=0，Freqence=500Hz。 4.分析参数设置： AC分析：频率范围1HZ—100MHZ，纵坐标为10倍频程，扫描
三相交流电路实验报告-百度文库(精)
中国石油大学（华东）现代远程教育 实验报告 课程名称：电工电子学 实验名称：三相交流电路 实验形式：在线模拟+现场实践 提交形式：在线提交实验报告 学生姓名：毕义合学号：12952112061 年级专业层次：网络12春高起专 学习中心：建设工程分院函授站 提交时间： 2013 年 6 月 23 日
一、实验目的 1. 练习三相交流电路中负载的星形接法。 2. 了解三相四线制中线的作用。 二、实验原理 1. 对称三相电路中线、相电压和线、相电流的关系，三相电路中，负载的连接分为星形连接和三角形连接两种。一般认为电源提供的是对称三相电压。 （1）星形连接的负载如图1所示： 图1 星形连接的三相电路
A、B、C表示电源端，N为电源的中性点（简称中点），N' 为负载的中性点。无论是三线制或四线制，流过每一相负载的相电流恒等于与之相连的端线中的线电流： （下标I表示线的变量，下标p表示相的变量） 在四线制情况下，中线电流等于三个线电流 的相量之和，即 端线之间的电位差（即线电压）和每一相负载的相电压之间有下列关系： 当三相电路对称时，线、相电压和线、相电流都对称，中线电流等于零，而线、相电压满足： （2）三角形连接的负载如图2所示：
其特点是相电压等于线电压： 线电流和相电流之间的关系如下： 当三相电路对称时，线、相电压和线、相电 流都对称，此时线、相电流满足： 2.不对称三相电路 在三相三线制星形连接的电路中，若负载不对称，电源中点和负载中点的电位不再相等，称
为中点位移，此时负载端各相电压将不对称，电流和线电压也不对称。 在三相四线制星形连接的电路中，如果中线的阻抗足够小，那么负载端各相电压基本对称，线电压也基本对称，从而可看出中线在负载不对称时起到了很重要的作用。但由于负载不对称，因此电流是不对称的三相电流，这时的中线电流将不再为零。 在三角形连接的电路中，如果负载不对称，负载的线、相电压仍然对称，但线、相电流不再对称。 如果三相电路其中一相或两相开路也属于不对称情况。 3.三相负载接线原则 连接后加在每相负载上的电压应等于其额定
PID 控制算法的matlab 仿真 PID 控制算法就是实际工业控制中应用最为广泛的控制算法,它具有控制器设计简单,控制效果好等优点。PID 控制器参数的设置就是否合适对其控制效果具有很大的影响,在本课程设计中一具有较大惯性时间常数与纯滞后的一阶惯性环节作为被控对象的模型对PID 控制算法进行研究。被控对象的传递函数如下: ()1d s f Ke G s T s τ-= + 其中各参数分别为30,630,60f d K T τ===。MATLAB 仿真框图如图1所示。 图1 2 具体内容及实现功能 2、1 PID 参数整定 PID 控制器的控制参数对其控制效果起着决定性的作用,合理设置控制参数就是取得较好的控制效果的先决条件。常用的PID 参数整定方法有理论整定法与实验整定法两类,其中常用的实验整定法由扩充临界比例度法、试凑法等。在此处选用扩充临界比例度法对PID 进行整定,其过程如下: 1) 选择采样周期 由于被控对象中含有纯滞后,且其滞后时间常数为 60d τ=,故可选择采样周期1s T =。 2) 令积分时间常数i T =∞,微分时间常数0d T =,从小到大调节比例系数K , 使得系统发生等幅震荡,记下此时的比例系数k K 与振荡周期k T 。 3) 选择控制度为 1.05Q =,按下面公式计算各参数:
0.630.490.140.014p k i k d k s k K K T T T T T T ==== 通过仿真可得在1s T =时,0.567,233k k K T ==,故可得: 0.357,114.17,32.62, 3.262p i d s K T T T ==== 0.0053.57 p s i i p d d s K T K T K T K T === = 按此组控制参数得到的系统阶跃响应曲线如图2所示。 01002003004005006007008009001000 0.20.40.60.811.21.41.6 1.8 图2 由响应曲线可知,此时系统虽然稳定,但就是暂态性能较差,超调量过大,且响应曲线不平滑。根据以下原则对控制器参数进行调整以改善系统的暂态过程: 1) 通过减小采样周期,使响应曲线平滑。 2) 减小采样周期后,通过增大积分时间常数来保证系统稳定。 3) 减小比例系数与微分时间常数,以减小系统的超调。 改变控制器参数后得到系统的阶跃响应曲线如图3所示,系统的暂态性能得到明显改善、
单相半波整流电路仿真实验报告 一、实验目的和要求 1.掌握晶闸管触发电路的调试步骤与方法； 2.掌握单相半波可控整流电路在电阻负载和阻感负载时的工作； 3.掌握单相半波可控整流电路MATLAB的仿真方法，会设置各个模块的参数。 二、实验模型和参数设置 1. 总模型图： 有效值子系统模型图： 平均值子系统模型图：
2.参数设置 晶闸管：Ron=1e-3,Lon=1e-5,Vf=,Ic=0,Rs=500, Cs=250e-9.电源：Up=100*, f=50Hz. 脉冲发生器：Amplitude=5, period=, Pulse Width=2 情况一：R=1Ω,L=10mH; a=0°or a=60°； 情况二：L=10mH; a=0°or a=60°； 三、波形记录和实验结果分析 （1）R=1Ω,L=10mH; a=0°时的波形图： （2）R=1Ω,L=10mH; a=60°时的波形图：
（3）L=10mH; a=0°时的波形图： （4）L=10mH; a=60°时的波形图：
在波形图中，从上到下依次代表电源电压、脉冲发生器电压、晶闸管的电流，、晶闸管两端电压、负载电流和负载两端电压。 分析对比这四张图可以知道，由于负载中有电感，因此晶闸管截止的时刻并不在电压源为负值的时刻，而是在流过晶闸管的电流为零的时刻；同时，在对比中可以发现在电感相同的情况下，电阻负载的存在会使关断时间提前。 1.计算负载电流、负载电压的平均值： 以R=1Ω,L=10mH时 o α = 负载电压的平均值为如下： o α 60 = 负载电压的平均值为如下：
信息科学 基于Matlab/Sim ulink的电工学电路仿真 朱霞清 （山东英才学院机械制造及其自动化工程学院，山东济南250104） 引言 目前,《电工学》课程所涉及的理论和技术应用十分广泛,发展迅速,并且日益渗透到其他学科领域,在我国社会主义现代化建设中具有重要的作用。《电工学》课程是高等学校工程类专业的一门技术基础课程,是我校面向机械制造、电气自动化、计算机信息技术、建筑工程等工科类专业开设的一门技术基础课程。这门课程知识覆盖面广,理论严密,逻辑性强,且有广阔的工程背景,其教学内容中有许多教学难点过于抽象,用传统的教学模式教师无法讲解清楚,学生也难以理解和接受。因此在电工学的教学过程中可以借助其他方式来加强教学效果。Matlab由于其本身具有的特点成为电类课程教学中的一个重要的工具。 1MA IAB简介 M ATLAB是Matrix Laboratory的缩写,其核心是一个基于矩阵运算的快速解释程序,它以交互式接受用户输入的各项指令,输出计算结果,它提供了一个开放式的集成环境,用户可以运行系统提供的大量的命令,包括数值计算和图形绘制等。Simulink是基于M ATLAB语言环境下的一个集成软件包,具有框图界面和交互仿真功能的动态系统建模、仿真和综合分析等功能。Simulink处理的系统包括:线性、非线性系统,离散、连续及混合系统,单任务、多任务离散事件系统,用户只需在Simulink提供的图形用户界面GUI上,对所需要的系统模块进行鼠标的简单拖拉操作,就可构造出复杂的仿真和分析模型。 M ATLAB提供很多工具箱,以MATLAB6.5为例,在电工学CAI中,分析和计算所要用到的Simulink工具库模块库集主要有: (1)Simulink库集;(2)PowerSystems库集(PSB);(3)Extra Simulink库集。 2电工学电路的仿真 2.1直流电路求解 利用Matlab分析电路时,应该首先对电路进行分析,列出电流方程和电压方程,然后将方程用矩阵形式表示,最后用Matlab求解矩阵的方法得到所求电流和电压。 如图所示,已知,,, ,,采用支路电流法列写支路电流方程和回路电压方程。 列出方程为: 上面这个三元一次方程组可以改写为下 面矩阵的形式 定义上面这个方程最左边这个矩阵为系 数矩阵A,第二个矩阵为电流矩阵I,右边这个矩 阵为U,因此可得到A.I=U,所以电流矩阵 I=A-1U。可在matlab窗口键入如下指令: < 实验一 典型环节的MATLAB 仿真 一、实验目的 1．熟悉MATLAB 桌面和命令窗口，初步了解SIMULINK 功能模块的使用方法。 2．通过观察典型环节在单位阶跃信号作用下的动态特性，加深对各典型环节响应曲线的理解。 3．定性了解各参数变化对典型环节动态特性的影响。 二、SIMULINK 的使用 MATLAB 中SIMULINK 是一个用来对动态系统进行建模、仿真和分析的软件包。利用SIMULINK 功能模块可以快速的建立控制系统的模型，进行仿真和调试。 1．运行MATLAB 软件，在命令窗口栏“>>”提示符下键入simulink 命令，按Enter 键或在工具栏单击按钮，即可进入如图1-1所示的SIMULINK 仿真 环境下。 2．选择File 菜单下New 下的Model 命令，新建一个simulink 仿真环境常规模板。 3．在simulink 仿真环境下，创建所需要的系统 三、实验内容 按下列各典型环节的传递函数，建立相应的SIMULINK 仿真模型，观察并记录其单位阶跃响应波形。 ① 比例环节1)(1=s G 和2)(1=s G 实验处理：1)(1=s G SIMULINK 仿真模型 波形图为： 实验处理：2)(1=s G SIMULINK 仿真模型 波形图为： 实验结果分析：增加比例函数环节以后，系统的输出型号将输入信号成倍数放大. ② 惯性环节11)(1+= s s G 和15.01)(2+=s s G 实验处理：1 1 )(1+=s s G SIMULINK 仿真模型 波形图为： 实验处理：1 5.01 )(2+= s s G SIMULINK 仿真模型 波形图为： 实验结果分析：当1 1 )(1+= s s G 时，系统达到稳定需要时间接近5s,当实验一 典型环节的MATLAB仿真汇总
