民熔电压互感器介绍

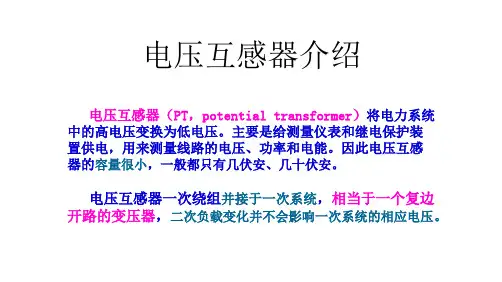

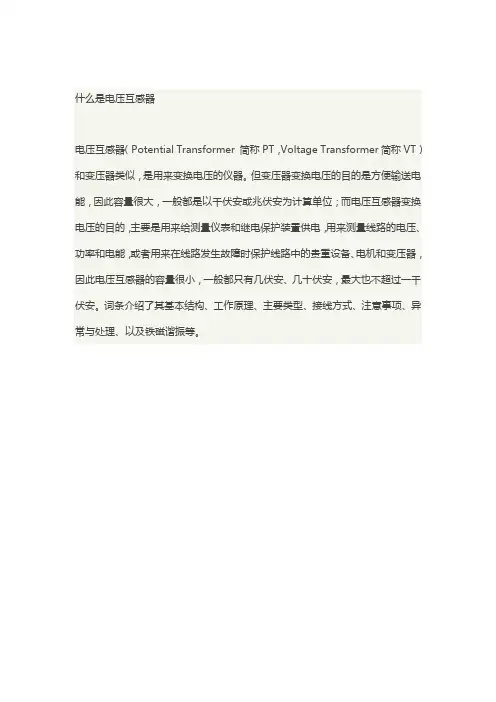

电压互感器简称PT，文字符号为TV。它是变换电压的设备。

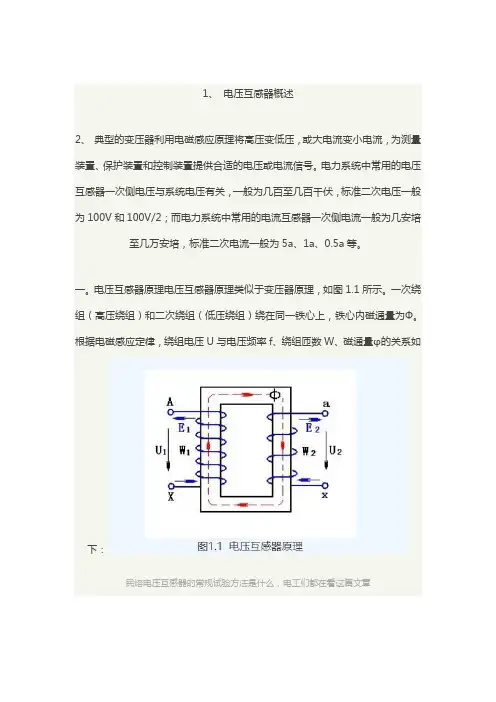

1.基本原理和结构电压互感器的基本结构原理如图4-19所示，它由一次绕组、二次绕组和铁心组成。其结构特点为： Noon 多线图单线图 1一铁心2—一次绕组3一二次绕组（1）一次绕组并联在主回路中，二次绕组并联二次回路中的仪表、继电器等的电压线圈，由于这些二次绕组的电压线圈阻抗很大，电压互感器工作时二次绕组接近于开路状态。
（2）一次绕组匝数较多，二次绕组的匝数较少，相当于降压变压器。
（3）一次绕组的导线较细，二次绕组的导线较粗，二次侧额定电压一般为100v，用于接地保护的电压互感器二次侧额定电压为（100/）V，辅助二次绕组则为（100/3）V。
电压互感器的变压比用Ku表示： U1N1 Ku=豆~N泛式中，U1、U2分别为电压互感器一次绕组和二次绕组额定电压，N1、N2为一次绕组和二次绕组的匝数。变压比通常表示成如10/0.1kV的形式。电压互感器有单相和三相两类，在成套装置内，采用单相电压互感器较为常见。
2.电压互感器的结线方案电压互感器在三相电路中有如图4-20所示的四种常见的结线方案。
（1）一个单相电压互感器的结线，如图4-20a所示。供仪表和继电器接一个线电压，适用于电压对称的三相线路，如用做备用线路的电压监视。
（2）两个单相电压互感器接成V/V形，如图4-20b所示。供仪表和继电器接于各个线电压，适用于三相三线制系统。
（3）三个单相电压互感器接成YO/Y0形，如图4-20c所示，供电给要求线电压的仪表和继电器：在小接地电流系统中，供电给接相电压的绝缘监视电压表.在这种结线方式中电压表应按线电压选择。常用于三相三线和三相四线制线路。
（4）三个单相三绕组电压互感器或一个三相五心柱式三绕组电压互感器接成 Yo/Y0/△形，如图4-20d所示。其中一组二次绕组接成Y0的二次绕组，供电给需线电压的仪表，继电器和绝缘监视用电压表；另一组绕组（辅助二次绕组）接成开口三角形(△)，接作绝缘监视用的电压继电器（kV)。当线路正常工作时，开口三角两端的零序电压接近于零：而当线路上发生单相接地故障时，开口三角两端的零序电压接近100V，使电压然电器kV动作，发出故障信号。此辅助二次绕组又称“剩余电压绕组”，适用于三相三线制系统。
图4-20电压互感器的结线方案 a)一个单相电压互感器b）两个单相电压互感器接成V/Vc)三个单相电压互感器接成Yo/N0形
d）三个单相三绕组电压互感器或一个三相五心柱式三绕组电压互感器接成Yo/Y0/△ 3.电压互感器的类型和型号（1）分类电压互感器按绝缘介质分，有油浸式、干式（含环氧树脂浇注式）两类；按使用场所分，有户内式和户外式；按相数来分，有三相式、单相式；按电压分有高压（1kV以上)和低压（0.5kV 及以下）；按绕组分有三绕组、双绕组；按用途来分，测量用的其准确度要求较高，规定为0.1、0.2、0.5、1、3，保护用的准确度较低，一般有3P级和6P 级，其中用于小接地系统电压互感器（如三相五心柱式）的辅助二次绕组准确度级规定为6P级；按结构原理分有电容分压式、电磁感应式。还有气体电压互感器、电流电压组合互感器等高压类型。
（2）电压互感器型号的表示如下：
注：结构形式的字母含义X一带零序（剩余）电压绕组B一三相带补偿绕组W 一五芯柱三绕组（3）图4-21、图4-22分别给出了JDZJ-3、6、10型和JDG6-0.5型电压互感器的外形结构。
J0ZJ-10（3、6）为单相双绕组环氧树脂浇注的户内型电压互感器，适用于10kV及以下的线路中供测量电压、电能、功率和继电保护、自动装置用，准确度级有 0.5、1、3级，采用三台可接成图4-20d的YO/Yo/△结线。
J0G6-0.5为单相双绕组干式户内型电压互感器，供测量电压、电能、功率及继电保护、自动装置用，可用于单相线路，三相线路（用两台可接成V/V型）中。
在中性点非有效接地的系统中，电压互感器常因
铁磁谐振而大量烧毁。为了消除铁磁谐振，某些新产品如JSXH-35型、JDX-6、10型及JSZX-6、10型在结构上都进行了一些改进。
4.电压互感器使用注意事项（1）电压互感器在工作时，其一、二次侧不得短路由于电压互感器二次回路中的负载阻抗较大，其运行状态近于开路，当发生短路时，将产生很大的短路电流，有可能造成电压互感器烧毁；其一次侧并联在主回路中，若发生短路会影响主电路的安全运行。因此，电压互感器一、二次侧都必须装设熔断器进行短路保护。
（2）电压互感器二次侧有一端必须接地这样做的目的是为了防止一、二次绕组间的绝缘击穿时，一次侧的高压窜入二次侧，危及设备及人身安全。通常将公共端接地。
（3）电压互感器在结线时，必须注意其端子的极性三相电压互感器一次绕组两端标成A、B、C、N，对应的二次绕组同名端标为a、 b、c、n；单相电压互感器的对应同名端分别标为A、N和a、n。在结线时，若将其中的一相绕组接反，二次回路中的线电压将发生变化，会造成测量误差和保护误动作（或误信号），甚至可能对仪表造成损害。因此，必须注意其一、二次极性的一致性。
更多内容已分享在公众号关注公众号民熔电气集团回复电气可获取更多互感器的资料
