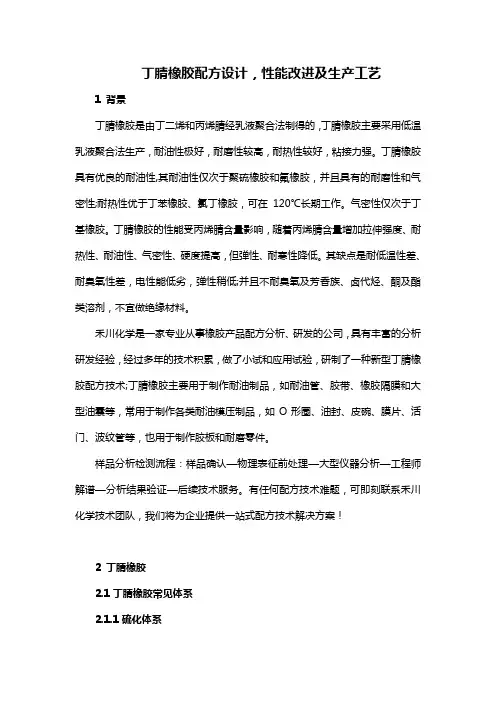

丁腈橡胶配方设计，性能改进及生产工艺
1 背景
丁腈橡胶是由丁二烯和丙烯腈经乳液聚合法制得的，丁腈橡胶主要采用低温乳液聚合法生产，耐油性极好，耐磨性较高，耐热性较好，粘接力强。丁腈橡胶具有优良的耐油性,其耐油性仅次于聚硫橡胶和氟橡胶，并且具有的耐磨性和气密性;耐热性优于丁苯橡胶、氯丁橡胶，可在120℃长期工作。气密性仅次于丁基橡胶。丁腈橡胶的性能受丙烯腈含量影响，随着丙烯腈含量增加拉伸强度、耐热性、耐油性、气密性、硬度提高，但弹性、耐寒性降低。其缺点是耐低温性差、耐臭氧性差，电性能低劣，弹性稍低;并且不耐臭氧及芳香族、卤代烃、酮及酯类溶剂，不宜做绝缘材料。
禾川化学是一家专业从事橡胶产品配方分析、研发的公司，具有丰富的分析研发经验，经过多年的技术积累，做了小试和应用试验，研制了一种新型丁腈橡胶配方技术;丁腈橡胶主要用于制作耐油制品，如耐油管、胶带、橡胶隔膜和大型油囊等，常用于制作各类耐油模压制品，如O形圈、油封、皮碗、膜片、活门、波纹管等，也用于制作胶板和耐磨零件。
样品分析检测流程：样品确认—物理表征前处理—大型仪器分析—工程师解谱—分析结果验证—后续技术服务。有任何配方技术难题，可即刻联系禾川化学技术团队，我们将为企业提供一站式配方技术解决方案！
2 丁腈橡胶
2.1丁腈橡胶常见体系
2.1.1硫化体系
丁腈橡胶主要采用硫黄和含硫化合物作为硫化剂，也可用过氧化物或树脂等进行硫化。由于丁腈橡胶制品多数要求压缩永久变形小，因此多采用低硫和含硫化合物并用，单用含硫化合物(无硫硫化体系)或过氧化物作硫化剂。硫黄-促进剂体系是丁腈橡胶应用最广泛的硫化体系。硫黄可使用硫黄粉，也可使用不溶性硫黄。由于硫黄在丁腈橡胶中的溶解度比天然橡胶低，所以应注意控制用量。硫黄用量增加，定伸应力、硬度增大，耐热性降低，但耐油性稍有提高，耐寒性变化不大。一般软质橡胶由于丁腈橡胶不饱和度低于天然橡胶，所需硫的用量可少些，一般用量1.5~2份，硫化促进剂用量可略多于天然橡胶，常用量1~3.5份。丁腈橡胶的软质硫化胶最宜硫黄用量为1.5份左右。不同丙烯腈含量的丁腈橡胶所需硫黄用量也不同，当丙烯腈含量高，而丁二烯相对含量低时，由于减少了不饱和度，所需硫黄用量可酌量减少。如丁腈-18,硫用量1.75~2份；丁腊-26,硫用量1.5~1.75份，具有良好的综合性能。低硫配合可提高硫化胶的耐热性，降低压缩永久变形及改善其他性能，因此丁腈橡胶常采用低硫(硫黄用量0.5份以一下)高促硫化体系。
丁睛橡胶使用的促进剂主要是秋兰姆类和噻唑类，其中秋兰姆类促进剂的硫化胶特性较好，特别是压缩永久变形性良好，而且加工安全，故应用更为普遍。此外还使用次磺酰胺类促进剂。胺类和胍类促进剂常作为助促进剂使用。硫黄与不同促进剂并用具有不同的性能，例如用二硫化秋兰姆(如促进剂
TMTD,TRA,TRT用量0.25~0.5份）与硫黄并用，采取低硫或无硫配合，耐热性优异;硫黄与促进剂DM或CZ并用，胶料强伸性能好，是一种常用的硫化体系；硫黄与一硫化四甲基秋兰姆(如TS)并用，胶料具有较低的压缩永久变形和最小的焦烧倾向。高量秋兰姆类与次磺酰胺类并用或秋兰姆类与噻唑类并用的低硫配方，硫化胶的物理机械性能优异，耐热性良好，压缩永久变形小，并且不易焦烧和喷霜。
为减小永久变形，采用少量硫黄与秋兰姆并用是极其有效的。该配方的特点是永久变形小，但焦烧时间稍短。
硫化活性剂常采用氧化锌和硬脂酸。氧化锌在硫黄硫化和无硫硫化体系中的用量常在1.0~5.0份之间，氧化锌习惯用量5份。硬脂酸用量一般为1.0份。锡镁硫化体系是用含镉化合物和氧化镁作硫化剂。其特点是耐热老化性和耐热油老化性优异，压缩永久变形小，并且贮存稳定性好。但由于使用氧化镉、二乙基二硫代氨基甲酸镉等镉化物，需要注意毒性等公害问题。
含硫化合物硫化体系是用含硫化合物，如秋兰姆类和二硫化吗啡啉等作硫化剂。该硫化体系中不用硫黄，习惯上又称作无硫硫化体系。丁腈橡胶硫化常用的秋兰姆硫化剂有二硫化四甲基秋兰姆C（TMTD)、二硫化四乙基秋兰姆(TET)、四硫化双五亚甲基秋兰姆（TRA)等。秋兰姆类硫化剂因易于喷霜，外观要求严格的制品应慎重使用。为避免喷霜，可使用二硫化吗啡琳，或采取秋兰姆与二硫化吗啡琳并用，亦或秋兰姆与促进剂CZ并用作硫化剂。
丁腈橡胶采用有效硫化体系能提.高硫化胶耐热老化性能，降低压缩变形性。
如硫黄0.5份，TMTD;1.0份，CZ1.0份，具有良好的耐热老化性和低压缩变形。能用于天然橡胶的促进剂都可用于丁腈橡胶。
丁腈橡胶常用的过氧化物硫化剂有过氧化二异内苯（DCP）、过氧化铅等。过氧化二异丙苯的用量一般为1.5~2.0份，高丙烯腈含量的丁睛橡胶中最宜用量为1.25份，特殊情况可用5份。使用过氧化物硫化剂的丁腈橡胶其特点是压缩永久变形小、耐热老化及耐寒性性能好、不易喷霜，其中耐热、耐寒性及压缩变形都优于低硫体系的配方，但由于成本较高，硫化时间较长，当前应用还不太广泛。但热撕裂强度(起模时)不好，加入少量硫黄可改进撕裂性能。采用DCP硫化时，常配用交联助剂来提高交联程度，如使用氰尿酸三烯丙脂等，用量1~5份。采用过氧化铅硫化，低温性能好，拉伸强度大，但压缩变形大，易焦烧。采用过氧化铅硫化可不用氧化锌，但用1.0份硬脂酸有助于配合剂分散。过氧化铅用量一般为5.0份。
采用树脂作硫化剂的硫化胶具有极好的耐热性，但硫化速度慢，需采用高温长时间硫化。常用的树脂为烷基酚醛树脂。如在丁腈橡胶中加入40份烷基酚醛树脂，在155℃下硫化2h，可获得性能良好的硫化胶。为提高树脂硫化的交联程度，可配用多元胺、多元醇或多异氰酸酯等，用量为1~5份。为提高树脂硫化的反应速度，可配用金属卤化物，如氯化亚锡（SnCl2)、三氯化铁(FeC13)等，用量为0.5~2.0份；
此外，还有采用对苯醌二肟和多价命属氧化物作硫化剂的，但仅限于少数特殊用途。
2.1.2补强填充体系
丁腈橡胶在伸张状态下结晶能力很差，因此缺乏自身的补强作用，在丁腈橡胶的配方中，必须使用补强剂，其品种与丁腈橡胶硫化胶性能要求有密切关系。对于普通耐油制品，首先要求具有良好的耐油、耐老化性能、低压缩变形和必要的物理机械性能，因而在炭黑使用上，多选用半补强或者与其它炭黑并用。但要求高强伸性能和高耐磨性时，必须选用高补强性的炭黑，如中超耐磨、高耐磨炭黑等。
粗粒子的软质炭黑有利于提高胶料的回弹率，大量填充剂也不致于影响主要物性。炭黑用量，半补强炉黑可达60~100份，而槽法炭黑为50份，高耐磨炉黑为50~60份。丁腈橡胶用白色补强剂以白炭黑效果最好，也可以加入热固性酚醛树脂、聚氯乙烯树脂为补强剂，有良好的耐热性、强度、耐油性也改善，其他如硬质陶土、活性氧化镁、活性碳酸钙也有一定程度的补强作用。陶土由于弹性差、永久变形大，并且有迟缓硫化作用，应尽量少用。碳酸钙用于增容目的可大量填充，有利于降低成本。当与活性补强剂并用时可同时达到改善加工性能和提高物理机械性能的作用。
2.1.3软化增塑体系
由于大多数品种的丁腈橡胶黏度较高，比较坚韧，一般需使用软化增塑剂以改善其各项工艺性能。丁腈橡胶常用的增塑剂有邻苯二甲酸二丁酯、邻苯二甲酸二辛酯、磷酸三甲苯酯等，除对胶料有一定塑化作用外，对丁腈软质胶的弹性和耐磨性也有显著改善。如古马隆树脂对改善貂着性也有很大的作用。液体丁腈橡
胶作增塑剂可防止抽出。癸二酸二辛酯、己二酸二辛酯耐寒性优越。一般产品增塑剂用量在10~30份，古马隆树脂10份，一般情况一下增塑剂对强伸性能都有影响，一定要根据具体情况控制用量，以取得适当的综合性能。
在压出制品中，常使用5~20份油膏，这样可使胶料收缩小，表面光滑，但会降低物理机械性能和耐热、耐老化性。
2.1.4防护体系
丁腈橡胶抗老化作用优于其他一些二烯类橡胶，但在臭氧作用下，很不稳定。为提高产品的使用寿命，在配方中还须依据产品性能和使用条件，加各种防老剂，可采用单用或并用。用量0.5~5份，过多会出现喷霜现象。有时采用与物理防老剂如蜡类物质并用，可获得良好的防护效果，对于白色或浅色制品应注意选择非污染性防老剂.
热氧化防老剂有防老剂D、RD、BL，用量1.5~2份；臭氧防老剂有4010.4010NA,并与1~2份石蜡并用；疲劳老化防老剂有防老剂H或4010等，用量1~2份；白色制品用非污染性防老剂，如2246或MB、264等。
3 丁腈橡胶参考配方
配方1
成分投料比
丁腈橡胶（34E50）100
氧化锌 4.5-5.5
硬脂酸0-1
防老剂445 3.5-4.5
白炭黑（233）9-11
白炭黑（EP）0.5-1.5
氧化镁9-11 加工助剂（TE-80）0.5-1.5 增塑剂醚硫醚9-11
促进剂CZ 2-2.5
促进剂HVA-2 0.5-1
混合秋兰姆促进剂2-3
硫磺0-0.5 配方2
成分投料比丁腈橡胶（2707）100
氧化锌 4.5-5.5
硬脂酸0.5-1.5
防老剂MB 1.5-2
炭黑N330 9-11
喷雾炭黑30
葵二酸二辛脂14-16
促进剂DM 0.5-1.5
促进剂TMTD 1.5-1.5
DCP 2-2.5
硫磺0-0.5
通过对化工产品的配方分析还原，有利于企业了解现有技术的发展水平，实现知己知彼；有利于在现有产品上进行自主创新，获得知识产权；有利于在生产过程中发现问题、解决问题。通过对化工产品的配方改进，配方研发，可以加快企业产品更新换代的速度，提升市场竞争力，因此，对于化工产品的分析、研发已变得刻不容缓！
国内外丁腈橡胶牌号对比分析（2001/03/23） 作者：马艳丽、、前言 丁腈橡胶（NBR）作为国内特种胶种，具有“零散用户多、应用行业广、使用牌号杂、技术指标要求高、单纯用量少”等特点。世界各国的NBR指标牌号十分系列化、多元化，细分化，而我国丁腈橡胶的品种在兰化引进的1.5万t/a丁腈橡胶装置投产后虽已达到17个左右，但实际生产的牌号远不能满足国内市场需求，这就要求国内丁腈橡胶要市场细分化、产品系列化、牌号多元化，以满足不断变化的市场需求。 1丁腈橡胶牌号的分类和意义 丁腈橡胶与其它合成橡胶相比，总产量虽然不大，但品种繁多，牌号复杂，丁腈橡胶的牌号主要反映NBR 的制造方法、丙烯腈质量分数、门尼粘度以及其它一些特性。NBR按丙烯腈含量的高低，可分为超高腈、高腈、 中高腈、中腈、低腈五类。 表1 丁腈橡胶牌号的分类 丁腈橡胶因含有丙烯腈而具有极性，且因丙烯腈含量的变化，其特性变化很大，表2列出了丙烯腈含量对NBR 影响的定性分析。 表2 丙烯腈含量对NBR性能的影响 2 世界主要丁腈橡胶牌号 目前，世界上有20多个国家和地区生产NBR，NBR的世界总生产能力为64万t/a，占全世界合成橡胶生产能力的4%。其中，美国、德国、日本、俄罗斯和法国的生产能力达43.2万t/a，占世界总生产能力的2/3。 表3 世界主要丁腈橡胶生产国生产情况
根据门尼粘度和丙烯腈质量分数来分，其品种牌号多达400余种，适用于各行业各用户的技术指标要求。表 4-表11列出了世界主要丁腈橡胶生产国生产的具体指标牌号情况，并对台湾南帝(NANCAR)、日本ZEON(NIPOL)、JSR(JSR)、加拿大SARNIA(KRYNAC)公司的NBR商品牌号进行了相应的比照。（表12） 表4 德国BAYER公司NBR指标牌号 表5 意大利埃尼公司NBR指标牌号
改性涤纶的染色 改性涤纶的品种较多，有化学改性和物理改性两类。物理改性主要是采用等离子体表面改性；化学改性主要以增加涤纶纤维分子结构中的非结晶部分，提高这一部分的分子间活动性能，即在聚酯纤维的大分子链中引入不对称的第三单体或极性基团。因此出现了不同改性纤维，如CDP，ECDP和ADP纤维。 CDP纤维是在涤纶中引入第三单体——磺酸基，通常为间苯二甲酸磺酸钠，包括α-—磺酸基—1，3—苯二甲酸，4—磺酸基—1，3—苯二甲酸和5—磺酸基—1，3—苯二甲酸。目前，CDP纤维多数采用间位第三单体，有时也用对位第三单体或同时加入此两种单体。CDP纤维根据所用改性剂的不同又分为高压型（高温型）即CDP纤维和常压型（低温型、易染型）即ECDP纤维。前者是在涤纶中引入第三单体磺酸基团及酸度较小的磷酸基团化合物，可用阳离子染料染色，但染色必须在110~130℃。后者除采用上述相同的第三单体外，还应加入第四单体如脂肪族二羧酸、二醇等改变纤维的非结晶区和扩大其分子活动性，同时降低玻璃化温度，因此可用阳离子染料在常压沸染下染色。 涤纶改性纤维除上述酸改性外，还有阴离子染料可染型（anionicdyeable polyester）简称ADP纤维，ADP纤维主要是在聚酯大分子链中引入碱性极性基团，疏松纤维内部结构，从而可使酸性染料上染。 分散阳离子染料： 具有阴离子性特性。因此很适合改性涤纶（CDP）纤维及其混纺产品的染色。与阴离子染料相容性好，可一浴法染色。 染料的溶解：用适量的50℃以下水搅拌至完全溶解。 染色：用冰醋酸调节pH=4-4.5，30分钟升温至120℃，保温30分钟。 可染阳离子染料： 部分阳离子染料也适合改性涤纶（CDP）纤维的染色：如：阳离子金黄X-GL、红X-2GL，红X-GRL、翠蓝X-GB、蓝X-BL、黑FDLT等。
丁腈橡胶的生产工艺与技 术进展 Prepared on 24 November 2020
丁腈橡胶的生产工艺与技术进展 丁腈橡胶的生产工艺 2.1.1 丁腈橡胶的生产工艺 工业上生产丁腈橡胶采用连续或间歇式乳液聚合工艺，按聚合温度不同，分为热法聚合与冷法聚合两类。冷法聚合的反应温度一般控制在5～15℃，热法聚合则为30～50℃。冷法聚合通常采用连续聚合工艺，热法聚合通常采用间歇聚合工艺。目前世界上生产厂家，如朗盛公司、美国Lion Copolymer公司、日本瑞翁公司以及日本合成橡胶公司都采用低温乳聚法。产品类型包括固体丁腈橡胶（固体NBR）、氢化丁腈橡胶（HNBR）、粉末丁腈橡胶（PNBR）、羧基丁腈橡胶（XNBR）以及丁腈橡胶胶乳（NBR胶乳）等。 目前世界各国丁腈橡胶生产工艺流程多采用冷法乳液聚合连续生产，其工艺过程与丁苯橡胶类似。主要包括原料配制、聚合、单体回收、胶乳贮存及掺混、胶乳凝聚、干燥及压块包装等工序。 ①生产时，先将一定比例的丁二烯、丙烯腈混合均匀，制成碳氢相。在乳化剂中加入氢氧化钠、焦磷酸钠、三乙醇胺、软水等制成水相，并配制引发剂等待用。 ②将碳氢相和水相按一定比例混合后送入乳化槽，在搅拌下经充分乳化后送入聚合釜。 ③在聚合釜内直接加入引发剂，进行聚合反应，反应热量由列管内液氨蒸发排出。温度控制在30℃或5℃时，转化率可维持在70%～85%。
④而后分批加入调节剂，以调节橡胶的分子量。聚合反应进行至规定转化率时，加入终止剂终止反应，并将胶浆卸入中间贮槽。 ⑤经过终止后的胶浆，送至脱气塔，经三级闪蒸脱除未反应的丁二烯，然后再借水蒸汽加热真空脱出游离的丙烯腈。 ⑥丁二烯经压缩升压后循环使用，丙烯腈经回收处理后再使用。 ⑦经脱气后的胶浆加入凝聚剂、防老剂及其它助剂后，过滤除去凝胶，用食盐水凝聚成颗粒胶，经水洗后挤压除去水分，再用干燥机干燥，然后包装即得成品橡胶。经干燥后的橡胶含水量应低于1%，成品丁腈橡胶一般每包重25千克。 合成丁腈橡胶使用的主要设备有：聚合釜、闪蒸塔、脱气塔、干燥箱、干燥机等。 2.1.2 丁腈橡胶的生产工艺优缺点 冷法（低温）乳液聚合的丁腈橡胶在加工性能上优于高温乳液聚合的丁腈橡胶。冷法乳液聚合工艺优点： 1、以水为分散介质，价廉安全； 2、聚合体系粘度低，易传热，反应温度易控制； 3、尤其适宜于直接使用乳胶的场合。 工艺缺点： 1、产品中留有乳化剂等，影响产品电性能等； 2、要得到固体产品时，乳液需经过凝聚、洗涤、脱水、干燥等工序，成本较高。
字体大小：| | 2010-08-28 16:56 - 阅读：135 - ：0 ，由丁二烯与丙烯腈共聚而制得的一种合成橡胶。是耐油(尤其是烷烃油)、耐老化性能较好的合成橡胶。丁腈橡胶中丙烯腈含量(％)有42～46、36～41、31～35、25～30、18～24 等五种。丙烯腈含量越多， 耐油性越好，但耐寒性则相应下降。它可以在120℃的空气中或在150℃的油中长期使用。此外，它还具有良好的耐水性、气密性及优良的粘结性能。广泛用于制各种耐油橡胶制品、多种耐油垫圈、垫片、套管、 软包装、软胶管、印染胶辊、电缆胶材料等，在汽车、航空、石油、复印等行业中成为必不可少的弹性材料。 丁腈橡胶基本性能 主要采用低温乳液聚合法生产，丁腈橡胶具有优良的耐油性，其耐油性仅次于聚硫橡胶和氟橡胶，并且具有的耐磨性和气密性，粘接力强。丁晴橡胶的缺点是不耐臭氧及芳香族、卤代烃、酮及酯类溶剂，不宜做 绝缘材料。丁腈橡胶耐低温性差，电性能低劣，弹性稍低。 丁腈橡胶主要用途 丁腈橡胶主要用于制作耐油制品，如耐油管、胶带、橡胶隔膜和大型油囊等，常用于制作各类耐油模压橡胶制品，如O形圈、油封、皮碗、 膜片、活门、波纹管等，也用于制作胶板和耐磨零件。
公司代理经销南帝公司的产品有：普通丁腈橡胶、特殊丁腈橡胶、丁腈胶乳、热塑性弹性体（TPV）等。其中镇江南帝主要牌号：NANCAR 1051、1052、1053、1052M30、1043N、2845、2865、2875、3345、3365、4155等。特殊丁腈橡胶有以下： ??羧化丁腈(XNBR)：NANCAR 1072、1072CG、3245C 具优越耐磨性，适用于下列橡胶制品： a. 高耐磨的输送带、工业制品、纺织胶辊、及特殊鞋底等制品。 b. AB胶系接着剂及丙烯酸酯系接着剂。 c. 环氧树脂改性应用。 d. 软性电路板。 ??充油丁腈(NBR/DOP)：NANCAR 1082 适用于超低硬度(40 Shore A以下) 并兼具耐油特性之橡胶制品，如：工业胶辊、工业制品等。 ??丁腈/PVC (NBR/PVC)：NANCAR 1203D、1203HD、1203L D、具有良好的耐候性、耐油性，适用于下列橡胶制品： a. 耐臭氧的汽车部品(防尘套及胶管)、工业制品(胶板及杂件）、及电缆被 覆等制品。 b. 耐酒精汽油、低萃取燃料油管。 c. 耐溶剂的胶辊（工业胶辊、造纸胶辊、印刷胶辊）及纺织皮圈等制品。 d. 保温材料及运动器材等发泡制品。 ??丁腈/PVC/DOP (NBR/PVC/DOP)：NANCAR 1204D 适用于超低硬度并兼具耐油耐臭氧之橡胶制品，如：印刷胶辊厂、工业制品等。 ??预交联丁腈(NBR)：NANCAR 1022 具良好的尺寸安定性，特别适用于PVC改质，提高橡胶质感。 ??超低,极高丙烯腈丁腈(NBR)：NANCAR 1965、4580
丁腈橡胶配方设计性能改进及生产工艺 文档编制序号：[KKIDT-LLE0828-LLETD298-POI08]
丁腈橡胶配方设计，性能改进及生产工艺 1 背景 丁腈橡胶是由丁二烯和丙烯腈经乳液聚合法制得的，丁腈橡胶主要采用低温乳液聚合法生产，耐油性极好，耐磨性较高，耐热性较好，粘接力强。丁腈橡胶具有优良的耐油性,其耐油性仅次于聚硫橡胶和氟橡胶，并且具有的耐磨性和气密性;耐热性优于丁苯橡胶、氯丁橡胶，可在120℃长期工作。气密性仅次于丁基橡胶。丁腈橡胶的性能受丙烯腈含量影响，随着丙烯腈含量增加拉伸强度、耐热性、耐油性、气密性、硬度提高，但弹性、耐寒性降低。其缺点是耐低温性差、耐臭氧性差，电性能低劣，弹性稍低;并且不耐臭氧及芳香族、卤代烃、酮及酯类溶剂，不宜做绝缘材料。 禾川化学是一家专业从事橡胶产品配方分析、研发的公司，具有丰富的分析研发经验，经过多年的技术积累，做了小试和应用试验，研制了一种新型丁腈橡胶配方技术;丁腈橡胶主要用于制作耐油制品，如耐油管、胶带、橡胶隔膜和大型油囊等，常用于制作各类耐油模压制品，如O形圈、油封、皮碗、膜片、活门、波纹管等，也用于制作胶板和耐磨零件。 样品分析检测流程：样品确认—物理表征前处理—大型仪器分析—工程师解谱—分析结果验证—后续技术服务。有任何配方技术难题，可即刻联系禾川化学技术团队，我们将为企业提供一站式配方技术解决方案！ 2 丁腈橡胶 丁腈橡胶常见体系 丁腈橡胶主要采用硫黄和含硫化合物作为硫化剂，也可用过氧化物或树脂等进行硫化。由于丁腈橡胶制品多数要求压缩永久变形小，因此多采用低硫和
含硫化合物并用，单用含硫化合物(无硫硫化体系)或过氧化物作硫化剂。硫黄-促进剂体系是丁腈橡胶应用最广泛的硫化体系。硫黄可使用硫黄粉，也可使用不溶性硫黄。由于硫黄在丁腈橡胶中的溶解度比天然橡胶低，所以应注意控制用量。硫黄用量增加，定伸应力、硬度增大，耐热性降低，但耐油性稍有提高，耐寒性变化不大。一般软质橡胶由于丁腈橡胶不饱和度低于天然橡胶，所需硫的用量可少些，一般用量~2份，硫化促进剂用量可略多于天然橡胶，常用量1~份。丁腈橡胶的软质硫化胶最宜硫黄用量为份左右。不同丙烯腈含量的丁腈橡胶所需硫黄用量也不同，当丙烯腈含量高，而丁二烯相对含量低时，由于减少了不饱和度，所需硫黄用量可酌量减少。如丁腈-18,硫用量~2份；丁腊-26,硫用量~份，具有良好的综合性能。低硫配合可提高硫化胶的耐热性，降低压缩永久变形及改善其他性能，因此丁腈橡胶常采用低硫(硫黄用量份以一下)高促硫化体系。 丁睛橡胶使用的促进剂主要是秋兰姆类和噻唑类，其中秋兰姆类促进剂的硫化胶特性较好，特别是压缩永久变形性良好，而且加工安全，故应用更为普遍。此外还使用次磺酰胺类促进剂。胺类和胍类促进剂常作为助促进剂使用。硫黄与不同促进剂并用具有不同的性能，例如用二硫化秋兰姆(如促进剂TMTD,TRA,TRT用量~份）与硫黄并用，采取低硫或无硫配合，耐热性优异;硫黄与促进剂DM或CZ并用，胶料强伸性能好，是一种常用的硫化体系；硫黄与一硫化四甲基秋兰姆(如TS)并用，胶料具有较低的压缩永久变形和最小的焦烧倾向。高量秋兰姆类与次磺酰胺类并用或秋兰姆类与噻唑类并用的低硫配方，硫化胶的物理机械性能优异，耐热性良好，压缩永久变形小，并且不易焦烧和喷霜。
丁腈橡胶的基本性能及 用途 Company Document number：WTUT-WT88Y-W8BBGB-BWYTT-19998
字体大小： | | 2010-08-28 16:56 - 阅读：135 - ：0 ，由丁二烯与丙烯腈共聚而制得的一种合成橡胶。是耐油(尤其是烷烃油)、耐老化性能较好的合成橡胶。丁腈橡胶中丙烯腈含量(％)有42～46、36～41、31～35、25～30、18～24 等五种。丙烯腈含量越多，耐油性越好，但耐寒性则相应下降。它可以在120℃的空气中或在150℃的油中长期使用。此外，它还具有良好的耐水性、气密性及优良的粘结性能。广泛用于制各种耐油橡胶制品、多种耐油垫圈、垫片、套管、软包装、软胶管、印染胶辊、电缆胶材料等，在汽车、航空、石油、复印等行业中成为必不可少的弹性材料。 丁腈橡胶基本性能 主要采用低温乳液聚合法生产，丁腈橡胶具有优良的耐油性，其耐油性仅次于聚硫橡胶和氟橡胶，并且具有的耐磨性和气密性，粘接力强。丁晴橡胶的缺点是不耐臭氧及芳香族、卤代烃、酮及酯类溶剂，不宜做绝缘材料。丁腈橡胶耐低温性差，电性能低劣，弹性稍低。 丁腈橡胶主要用途 丁腈橡胶主要用于制作耐油制品，如耐油管、胶带、橡胶隔膜和大型油囊等，常用于制作各类耐油模压橡胶制品，如O形圈、油封、皮碗、膜片、活门、波纹管等，也用于制作胶板和耐磨零件。
公司代理经销南帝公司的产品有：普通丁腈橡胶、特殊丁腈橡胶、丁腈胶乳、热塑性弹性体（TPV）等。其中镇江南帝主要牌号：NANCAR 1051、1052、1053、1052M30、1043N、2845、2865、2875、3345、3365、4155等。特殊丁腈橡胶有以下： 羧化丁腈(XNBR)：NANCAR 1072、1072CG、3245C 具优越耐磨性，适用于下列橡胶制品： a. 高耐磨的输送带、工业制品、纺织胶辊、及特殊鞋底等制品。 b. AB胶系接着剂及丙烯酸酯系接着剂。 c. 环氧树脂改性应用。 d. 软性电路板。 充油丁腈(NBR/DOP)：NANCAR 1082 适用于超低硬度(40 Shore A以下) 并兼具耐油特性之橡胶制品，如：工业胶辊、工业制品等。 丁腈/PVC (NBR/PVC)：NANCAR 1203D、1203HD、1203L D、具有良好的耐候性、耐油性，适用于下列橡胶制品： a. 耐臭氧的汽车部品(防尘套及胶管)、工业制品(胶板及杂件）、及电缆被 覆等制品。 b. 耐酒精汽油、低萃取燃料油管。 c. 耐溶剂的胶辊（工业胶辊、造纸胶辊、印刷胶辊）及纺织皮圈等制品。 d. 保温材料及运动器材等发泡制品。 丁腈/PVC/DOP (NBR/PVC/DOP)：NANCAR 1204D 适用于超低硬度并兼具耐油耐臭氧之橡胶制品，如：印刷胶辊厂、工业制品等。 预交联丁腈(NBR)： NANCAR 1022 具良好的尺寸安定性，特别适用于PVC改质，提高橡胶质感。 超低,极高丙烯腈丁腈(NBR)：NANCAR 1965、4580
涤纶－ＴＰＵ涂层织物界面性能研究进展 周长城李忠东王兆军鞠国良 总后建筑工程研究所，陕西西安７１００３２ 摘要：涤纶织物表面惰性是制约涤纶－ＴＰＵ涂层织物复合牢度的重要因素，纤维及织物表面改性是改善涂层与织物界面结合效果的有效措施。在分析涤纶－ＴＰＵ涂层织物界面结合强度影响因素的基础上，综述了国内外涤纶织物表面改性的研究进展，以及涂层织物研究中常用的研究方法及技术手段。 涤纶；热塑性聚氨酯；涂层织物；界面 ＴＳ１０１．９２３Ａ１６７２－２１９１ （２０１１ ）０４－００５３－０５ ２０１１－０２－２２ 周长城（１９８０－），男，工程师，主要从事ＴＰＵ涂层织物的研究。 ｊｇｓｚｃｃ＠１６３．ｃｏｍ
?５４?
?５５?
＠＠［１］沃尔特?冯．涂层和层压纺织品［Ｍ］．顾振亚，牛家嵘， 田俊莹，译．北京：化学工业出版社，２００６． ＠＠［２］杨如馨．涤纶织物涂胶复合工艺研究［Ｃ］／／第六届全国 印染后整理学术研讨会论文集．青岛，２００２：１５－１９． ＠＠［３］张翠玲，赵国，宋立丹，等．涤纶表面改性研究的进展 ［Ｊ］．涤纶工业，２００７，２０（６）： ５－８．＠＠［４］别图霍夫．涤纶织物［Ｍ］．张中岳，译．北京：中国工业 出版社，１９６４． ＠＠［５］徐正宁．涤纶工业丝及其车用帘子布的现状与发展［Ｊ］． 合成纤维工业，２００３，２６（４）： １－４． ＠＠［６］赵艳敏．涤纶纱线染色中低聚物的危害及去除剂的研 制与应用［Ｊ］．宁波化工，２００７（１）： １０－１３． ＠＠［７］李忠东．防霉变可压延ＴＰＵ材料设计及制备工艺研究 ［Ｄ］．西安：西安交通大学，２００９． ＠＠［８］程贞娟．改性涤纶仿真丝织物的碱处理［Ｊ］．纺织学报， １９９７，１８（１）： ３４－３９． ＠＠［９］ 白秀娥，秦志忠，张巧莲，等．改性涤纶碱胺同浴碱处 理［Ｊ］．合成纤维，２００３（９）： １０－１２． ＠＠［１０］ Ｍａｔｔｈｅｗ Ｄ Ｐ， Ｗｉｌｌｉａｍ Ｃ Ｑ， Ｍａｒｔｉｎ Ｊ Ｂ， ｅｔ ａｌ． Ｍｏｄｉ ｆｉｃａｔｉｏｎ ｏｆ ｐｏｌｙｅｔｈｙｌｅｎｅ ｔｅｒｅｐｈｔｈａｌａｔｅ（Ｄａｃｒｏｎ） ｖｉａ ｄｅｎｉｅｒ ｒｅｄｕｃｔｉｏｎ： ｅｆｆｅｃｔｓ ｏｎ ｍａｔｅｒｉａｌ ｔｅｎｓｉｌｅ ｓｔｒｅｎｇｔｈ， ｗｅｉｇｈｔ， ａｎｄ ｐｒｏｔｅｉｎ ｂｉｎｄｉｎｇ ｃａｐａｂｉｌｉｔｙ［Ｊ］． Ｊｏｕｒｎａｌ ｏｆ Ａｐｐｌｉｅｄ Ｂｉｏｍａｔｅｒｉａｌｓ， １９９５， ６： ２８９－２９９． ＠＠［１１］马丕波，徐卫林，黄丽，等．电晕处理对涤纶纱线上浆 性能的影响［Ｊ］．纺织学报，２００９，３０（４）： ７４－８２． ＠＠［１２］ Ｅｎｉｋｏ Ｆ， Ａｎｄｒａ Ｓ Ｔ， Ｅｒｉｋａ Ｋ． Ｓｕｒｆａｃｅ ｃｈａｎｇｅ ｏｆ ｃｏ ｒｏｎａ－ｄｉｓｃｈａｒｇｅ－ｔｒｅａｔｅｄ ｐｏｌｙｅｔｈｙｌｅｎｅ ｆｉｌｍｓ［Ｊ］． Ｊｏｕｒｎａｌ ｏｆ Ａｐｐｌｉｅｄ Ｐｏｌｙｍｅｒ Ｓｃｉｅｎｃｅ， ２０００， ７６：１ ５２９－１ ５４０．＠＠［１３］唐晓亮，任忠夫，李驰，等．常压等离子体表面改性涤 纶织物［Ｊ］．纺织学报，２００７，２８（８）： ６３－６５， ７４． ＠＠［１４］ Ｍａｒｃｅｌ Ｓｉｍｏｒａ， Ｊｏｚｅｆ Ｒａｈｅｌ， Ｍｉｒｋｏ Ｃｅｒｎａ． Ａｔｍｏｓｐｈｅｒ ｉｃ－ｐｒｅｓｓｕｒｅ ｐｌａｓｍａ ｔｒｅａｔｍｅｎｔ ｏｆ ｐｏｌｙｅｓｔｅｒ ｎｏｎｗｏｖｅｎ ｆａｂｒｉｃｓ ｆｏｒ ｅｌｅｃｔｒｏｌｅｓｓ ｐｌａｔｉｎｇ［Ｊ］． Ｓｕｒｆａｃｅ ＆ Ｃｏａｔｉｎｇｓ Ｔｅｃｈｎｏｌｏｇｙ， ２００３， １７２（１）： １－６ ＠＠［１５］ Ｗａｔａｎａｂｅ Ｈｉｒｏｓｕｋｅ， Ｍａｋｉｎｏ Ｓｈｏｊｉ， Ｋｕｒｏｄａ Ｔｏｓｈｉｍａｓａ． Ｐｒｏｃｅｓｓ ｆｏｒ ｐｒｏｄｕｃｉｎｇ ａｎ ａｄｈｅｓｉｖｅ ｔｒｅａｔｅｄ ｐｏｌｙｅｓｔｅｒ ｆｉｂｅｒ ｃｏｒｄ： ＵＳ， ６５２８１１３［Ｐ］． ２００３． ＠＠［１６］ Ｌａｎｇｅｒ Ｈｅｉｍｏ Ｊ， ＭｃＫｌｌｉｐ Ｗｉｌｌｉａｍ Ｊ． Ｂｏｎｄｉｎｇ ｏｆ ｒｕｂ ｂｅｒ ｔｏ ｒｅｉｎｆｏｒｃｉｎｇ ｅｌｅｍｅｎｔｓ： ＵＳ， ４１８７３４９［Ｐ］． １９８０．＠＠［１７］ Ｚａｖｉｓｚａ Ｄａｎｉｅｌ Ｍ． Ａｄｈｅｓｉｏｎ ｏｆ ｔｅｘｔｉｌｅ ｃｏｒｄｓ ｔｏ ｒｕｂｂｅｒ ｕｓｉｎｇ ａ ｂｕｔａｄｉｅｎｅ－ｓｔｙｒｅｎｅ ｖｉｎｙｌｐｙｒｉｄｉｎｅ ｒｕｂｂｅｒ ｌａｔｅｘ ａｎｄ ａｎ ａｌｄｅｈｙｄｅ ｃｏｎｄｅｎｓａｌｅ－ｇｌｙｏｘａｌ ｒｅａｃｔｉｏｎ ｐｒｏｄｕｃｔｓ ｍｉｘｔｕｒｅ： ＵＳ， ４２６３１９０［Ｐ］． １９８１． ＠＠［ １８］ Ｓｏｌｏｍｏｎ Ｔｈｏｍａｓ Ｓ． Ｐｒｅｐａｒａｔｉｏｎ ｏｆ ｃｏｒｄ ｆｏｒ ｂｏｎｄｉｎｇ ｔｏ ｒｕｂｂｅｒ： ＣＡ， １２４１７８７［Ｐ］． １９８８． ＠＠［１９］陈铁均，唐威．涤纶帘帆布浸胶胶液：ＣＮ，１３５２３３３［Ｐ］． ２００２． ＠＠［２０］袁爱春，胡祖明，刘兆峰，等．一种改进涤纶帘子线与 橡胶粘合的浸胶配方及制备方法：ＣＮ，１００９９９８６８［Ｐ］． ２００７． ＠＠［２１］宋月贤，郑元锁，王有道，等．涤纶织物与橡胶的粘合 研究［Ｊ］．西安交通大学学报，１９９８，３２（１）：１０４－１０６． ＠＠［２２］王沛喜．涤纶帘子布浸渍用胶粘剂［Ｊ］．中国胶粘剂， ２００５，１４（１）： １２－１６． ＠＠［２３］许其军，姚峻，程辉，等．涤纶浸胶用封闭异氰酸酯的 性能及应用［Ｊ］．产业用纺织品，２００２（６）：３７－３９． ＠＠［２４］狄剑锋．表面处理对涤纶润湿性及可染性的影响［Ｊ］． 纺织学报，２００５，２６（４）： ４９－５３．

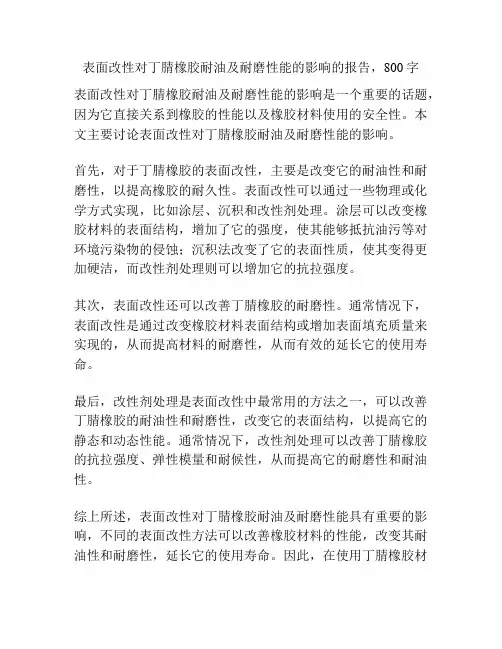

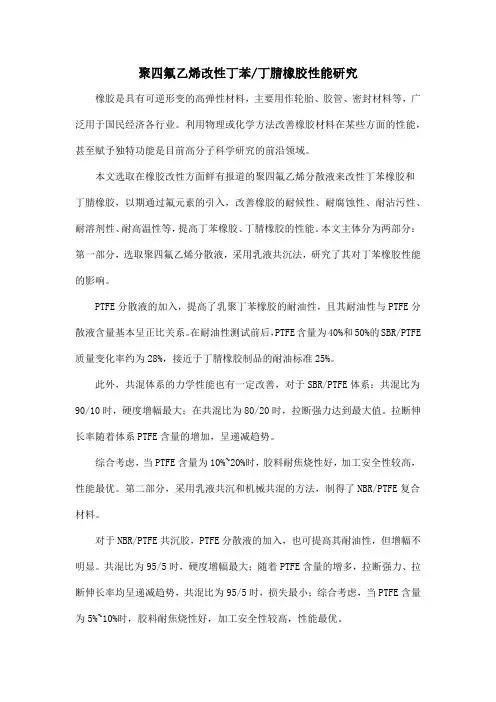

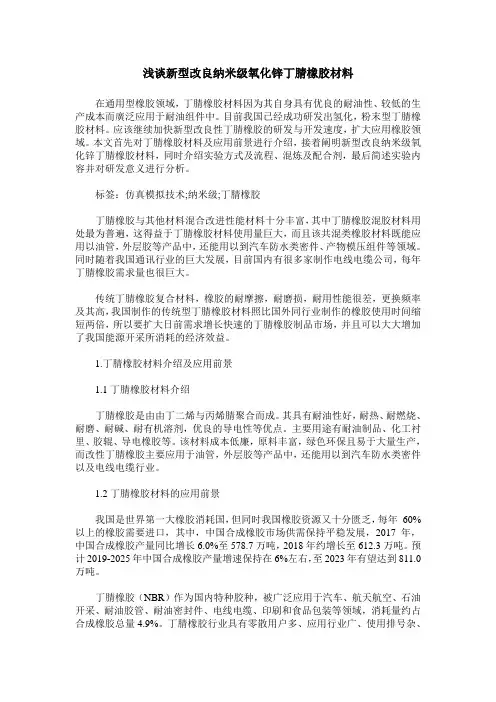

丁腈橡胶 丁腈[jing]橡胶是由丁二烯和丙烯腈经乳液聚合法制得的，丁腈橡胶主要采用低温乳液聚合法生产，耐油性极好，耐磨性较高，耐热性较好，粘接力强。其缺点是耐低温性差、耐臭氧性差，电性能低劣，弹性稍低。 丁腈橡胶主要用于制造耐油橡胶制品。 丁腈橡胶 nitrile butadiene rubber 由丁二烯与丙烯腈共聚而制得的一种合成橡胶。是耐油(尤其是烷烃油)、耐老化性能较好的合成橡胶。丁腈橡胶中丙烯腈含量(％)有42～46、36～41、31～35、25～30、18～24等五种。丙烯腈含量越多，耐油性越好,但耐寒性则相应下降。它可以在120℃的空气中或在150℃的油中长期使用。此外，它还具有良好的耐水性、气密性及优良的粘结性能。广泛用于制各种耐油橡胶制品、多种耐油垫圈、垫片、套管、软包装、软胶管、印染胶辊、电缆胶材料等，在汽车、航空、石油、复印等行业中成为必不可少的弹性材料。 基本性能 丁腈橡胶具有优良的耐油性,其耐油性仅次于聚硫橡胶和氟橡胶，并且具有的耐磨性和气密性。丁晴橡胶的缺点是不耐臭氧及芳香族、卤代烃、酮及酯类溶剂，不宜做绝缘材料。 主要用途 丁腈橡胶主要用于制作耐油制品，如耐油管、胶带、橡胶隔膜和大型油囊等，常用于制作各类耐油模压制品，如O形圈、油封、皮碗、膜片、活门、波纹管等，也用于制作胶板和耐磨零件。 丁腈橡胶的并用 丁腈橡胶的极性非常强，与其它聚合物的相容性一般不太好，但和氯丁橡胶、改性酚醛树脂、聚氯乙烯等极性强的聚合物，特别是和含氯的聚合物具有较好的相容性，常进行并用。另外，为改善加工性和使用性能，丁腈橡胶也常与天然橡胶、丁苯橡胶、顺丁橡胶等非极性橡胶并用。应当指出：丁腈橡胶的特点是耐油性好，与其它聚合物并用（除聚氯乙烯之外）都存在降低耐油性的趋势。 丁腈橡胶- 发展分析 丁腈胶因耐油、耐热性能和物理机械性能优异，已经成为耐油橡胶制品的标准弹性体，广泛用于汽车、航空航天、石油开采、石化、纺织、电线电缆、印刷和食品包装等领域，目前国内产不足需，年进口量约4万吨。2001年全球丁腈胶总年产能力约65万吨，分布在17个国家和地区。其中，中国周边地区年产能力约27万吨，占世界总年产能力的40％，除印度外均是中国主要进口来源地。中国目前有3套装置：一是中石油兰化公司早期从前苏联引进采用高温间歇乳液聚合技术的硬胶装置，年产能力约0.45万吨，可生产3个牌号；二是中石油吉化公司从日本引进丁苯胶装置的1条生产线改造而成的丁腈胶装置，采用多釜串联、低温乳液聚合工艺，年产能
我国粉煤灰综合利用现状与展望 郝小非1 饶先发2 李明周2 (1.中国地质科学院郑州矿产综合利用研究所，郑州，450006;2.江西理工大学，江西赣州，341000) 摘要：粉煤灰是我国固体废弃物污染的主要来源，它严重污染着环境，其资源优化利用一直都是我国政府和专家关注的对象，本文结合粉煤灰的基本性质和组成，重点介绍了粉煤灰在我国矿产资源综合利用方面的研究现状。 关键词：粉煤灰性质现状 粉煤灰是发电厂与各种燃煤锅炉排放的一种固体废弃物，据统计我国粉煤灰年排放量高达2亿吨，且每年都在递增，是工业废渣中产量最大的一种废渣。不仅污染了环境还占用大量土地，造成的环境问题已相当严重。因此对粉煤灰治理是刻不容缓的，其综合利用可以化害为利，变废为宝，从而实现经济和社会的协调发展，具有十分重要的现实意义和深远的历史意义。 1.粉煤灰的综合利用回顾 长期以来我国利用粉煤灰主要是回填低洼地、矿井、煤矿塌陷区、砖厂的土坑等，此方法不需任何技术，方法简单，但易造成二次污染，利用效益较低。二十世纪八十年代后，各科研院所加大了对粉煤灰的研究开发和综合利用，将其在建筑材料方面的应用列为重点研究对象，认为其具有较高的化学内能和火山活性，是一种性能优良的水泥、混凝土的掺合料和特优的辅助性胶凝材料；其在建材制品、筑路工程方面的应用也迅速扩大。但往往也存在着很多缺点；利用粉煤灰配制混凝土既节省材料且性能优良，但需要粉煤灰的技术经济指标较高，况且掺量较少；利用粉煤灰制粉煤灰水泥既节省材料且掺量可达75%，但往往增加水泥的需水量，影响水泥强度及其水泥制品的耐久性。利用粉煤灰生产烧结砖和蒸养砖，具有能耗低、工艺简单、不产生二次污染、导热系数小、重量轻等特点，但抗冻融能力差，应用有限。 近年来，国家加大了对粉煤灰综合利用的引导、鼓励和给与相应企业的优惠政策，特别是随着《粉煤灰综合利用政策》的颁布，粉煤灰已在建材、建工、农业、材料、环境保护等其它领域得到应用和扩展，至今，我国粉煤灰综合利用技术有近200项，得到实施应用的有近70项。用于建材制品方面约占粉煤灰利用总量的35%，道路施工约占20%，农业应用约占15%，填充材料约占15%，建筑工程约占10%，提取矿物和高值利用约占5%[1]。 2.粉煤灰的物理、化学性质 粉煤灰是以富铝玻璃体存在，是多种矿物高分散度单体颗粒的集合体，具有颗粒小、比表面积大、孔隙率高、活性高、吸附能力强等特点，物相组成主要有石英、磁铁矿、莫来石、玻璃体和少量碳等。在显微镜下观察粉煤灰，可以看到一些大小不等的圆球形和形状不规则的非球体颗粒，密度为2-2.3g/cm2，松散干容重550-800kg/cm3,比表面积270-350m2/g, 孔隙率60-75%，强度可达7000kg/m2;分析我国30家大型发电厂粉煤灰的组成见表1[2]；由于其具有的独特的理化性质，使其具有颗粒小、比面积大、孔隙率高、活性高、吸附能力强等特点；及其较高的应用和研究价值。 粉煤灰的化学成分(%) 名称烧失量SiO2 Fe2O3 Al2O3 CaO MgO R2O SO3 含量3~20 43~56 4~10 20~35 0.5~1.5 0.6~2.0 1.0~2.5 0.3~1.5 3.粉煤灰综合利用现状 3.1粉煤灰制泡沫玻璃 泡沫玻璃是一种新型的环保建筑节能材料,它是以碎玻璃、粉煤灰为主要原料,在加入发泡剂、改性剂、促进剂、稳泡剂之后经过细碎粉磨,形成配合料,再经过低温预热、高温溶融、发泡、稳泡、退火等工序而制成的一种无机非金属特种玻璃材料。其内部充满了无数微小均匀的连通或封闭气孔,是一种性能良好的保温隔热和吸音材料。方荣利等人[3]以配合料配合比m(粉煤灰)：m(碎玻璃):m(石灰石):(磷酸钠或硼 酸)=35:53.5:10:1.5,配合料细度控制在0.8mm方孔筛筛余小于5%，成型压力3～5MPa,以10～20℃/min 速率升温至850℃，发泡60min,再升温到950℃，烧结60min,精心退火，即得泡沫玻璃。生产的粉煤灰泡沫玻璃以其无机硅酸盐材质和独立的封闭微小气孔结构,集传统保温隔热材料优点于一身,具有容重低、强度
3.9 丁腈橡胶与改性丁腈橡胶 3.9.1 丁腈橡胶概述 丁二烯-丙烯腈橡胶（acrylonitrile-butadiene rubber）是丁二烯与丙烯腈两种单体经乳液聚合而得的共聚物，简称丁腈橡胶（NBR）。NBR于1930年由德国Konrad和Thchunkur研制成功，1937年由德国I.G. Farben公司首先实现了工业化生产。 NBR的丙烯腈含量为15%～53%，分为低腈、中腈、中高腈、高腈、极高腈五个等级。在市售商品中，丙烯腈含量在31%～37%的NBR占总NBR的40%，尤其是丙烯腈含量为33%的NBR居多数[1]。 NBR的基本特点包括[2]： (1)NBR是非结晶性无定型聚合物，生胶强度较低，须加入补强剂才具有使用价值。丙烯腈 质量分数较高的NBR有助于提高硫化胶的强度和耐磨性，但会使弹性下降。 (2)耐油是NBR最突出的特点，NBR含有极性腈基，对非极性或弱极性的矿物油、动植物油、 液体燃料和溶剂等化学物质有良好的抗耐性。丙烯腈质量分数愈高，耐油性愈好。 (3)耐热性优于NR、SBR和CR，可在120℃的热空气中长期使用。 (4)耐寒性、耐低温性较差，丙烯腈质量分数愈高，耐寒性愈差。 (5)气密性较好，在通用橡胶中仅次于IIR。 (6)耐热氧老化、日光老化性能优于NR。 (7)NBR的介电性能较差，属半导体橡胶。 NBR具有二烯类橡胶的通性，可采用与NR、SBR等通用橡胶相同的方法加工成型，常用的硫化体系为硫磺、过氧化物和树脂硫化体系等。 NBR因其优异的耐油性能，广泛用于制备燃料胶管、耐油胶管、油封、动态和静态用密封件、橡胶隔膜、印刷胶辊、胶板、橡胶制动片、胶粘剂、胶带、安全鞋、贮槽衬里等各种橡胶制品，涉及汽车、航空航天、石油开采、石油化工、纺织、电线电缆、印刷和食品包装等诸多领域[1]。 NBR分子主链上存在不饱和双键，影响了它的耐热、耐天侯等化学稳定性。为了使NBR 性能更符合不同用途制品的要求，国内外相继开发出具有特殊性能的NBR新品种，如氢化丁腈橡胶、羧基丁腈橡胶、粉末丁腈橡胶、液体丁腈橡胶等，以及与不同橡胶共混、橡塑并用等来改善丁腈橡胶的综合性能，使得NBR产品系列化、功能化、高档化。 3.9.2 氢化丁腈橡胶 氢化丁腈橡胶（hydrogenated acrylonitrile-butadiene rubber 简称HNBR）是通过氢化丁腈橡胶主链上所含的不饱和双键而制得，又称为高饱和度丁腈橡胶。由于HNBR具有合理的分子结构，因此不仅继承了NBR的耐油、耐磨等性能，而且还具有更优异的耐热、耐氧化、耐臭氧、耐化学品性能，可以与氟橡胶相媲美，在许多方面可取代氟橡胶、CR、NBR等特种橡胶。 从1984年开始，德国Bayer、日本Zeon、加拿大Polysar等公司相继投产HNBR，目前各厂家均有多种牌号的产品。但是由于工业生产HNBR的方法仍存在诸如流程长、成本高等缺
浅谈环氧树脂的增韧改性 摘要: 综述了环氧树脂的增韧改性技术,着重讨论了橡胶弹性体、热塑性树脂增韧环氧树脂的增韧机理和发展现状,并 简要介绍了热致液晶聚合物、柔性链段固化剂和互穿网络结构等环氧树脂增韧改性新技术。 关键词: 环氧树脂; 增韧; 改性 环氧树脂是由具有环氧基的化合物与多元羟基化合物(双酚A、多元醇、多元酸、多元胺) 进行缩聚反应而制得的产品。环氧树脂具有高强度和优良的粘接性能,可用作涂料、电绝缘材料、增强材料和胶粘剂等。但因其固化物质脆,耐开裂性能、抗冲击性能较低,而且耐热性差,使其应用受到了一定的限制。为此国内外学者对环氧树脂进行了大量的改性研究工作,以改善环氧树脂的韧性。 目前环氧树脂的增韧研究已取得了显著的成果,其增韧途径主要有三种: ①在环氧基体中加入橡胶弹性体、热塑性树脂或液晶聚合物等分散相来增韧。②用热固性树脂连续贯穿于环氧树脂网络中形成互穿、半互穿网络结构来增韧。③用含有“柔性链段”的固化剂固化环氧,在交联网络中引入柔性链段,提高网链分子的柔顺性,达到增韧的目的。 1 橡胶弹性体增韧环氧树脂 橡胶弹性体通过其活性端基(如羧基、羟基、氨基) 与环氧树脂中的活性基团(如环氧基、羟基等)反应形成嵌段;正确控制反应性橡胶在环氧树脂体系中的相分离过程是增韧成功的关键。自Mc Garry发现端羧基丁腈橡胶(CTBN) 能使环氧树脂显著提高断裂韧性后的几十年间,人们在这一领域进行了大量的研究。据文献报道,已经研究过的或应用的对环氧树脂增韧改性的橡胶有端羧基聚醚、聚氨酯液体橡胶、聚硫橡胶、含氟弹性体、氯丁橡胶、丁腈橡胶、丙烯酸丁酯橡胶等。通过调节橡胶和环氧树脂的溶解度参数,控制凝胶化过程中相分离形成的海岛结构,以分散相存在的橡胶粒子中止裂纹、分枝裂纹、诱导剪切变形,从而提高环氧树脂的断裂韧性。 目前用液体橡胶增韧环氧树脂的研究有两种趋势。一种是继续采用CTBN 增韧环氧树脂体系,重点放在增韧机理的深入探讨;另一种是采用其它的合适的液体橡胶,如硅橡胶、聚丁二烯橡胶等。D1 Verchere[1 ] 等研究端环氧基丁腈橡胶(ETBN) 对双酚A 型环氧树脂的增韧效果, 当ETBN 含量为20wt %时, 树脂的断裂韧性GIC 由01163kJ / m2 提高到01588kJ / m2 ,比增韧前提高了3倍多。韩孝族[2 ]等用端羟基丁腈橡胶(HTBN) 增韧环氧/ 六氢邻苯二甲酸酐体系, 当HTBN 含量达20phr 时,增韧树脂的冲击强度达900kJ / cm2 ,较改性前(340kJ / cm2) 提高了2 倍多。孙军[3 ]等利用高 分子设计方法及控制反应工艺,制备出具有氨基封端的硅橡胶改性体,分析其红外光谱,证实其产物具有预想结构,即改性后的硅橡胶为氨基封端。用改性硅橡胶对环氧树脂进行增韧改性,通过对增韧体的冲击强度测试结果表明,在改性硅橡胶加入量为0～15 份的范围内,增韧体的冲击强度有了大幅度提高,加入量超过15 份以后,增韧体的冲击强度增势缓慢,实验证明改性硅橡胶对环氧树脂具有良好的增韧效果。此外,还有活性端基液体橡胶增韧环氧树脂、聚硫橡胶改性环氧树脂等方面的研究也有很大进展。如王德武[4 ]等人研制的聚硫橡胶改性环氧防水防腐防霉涂料,是由聚硫橡胶改性环氧溶液为成膜物质,加入金属氧化物填料,添加有机胺固化剂所组成的双组分涂料。该涂料对金属、非金属的附着力强(对钢铁附着力为3～
改性涤纶的发展 【转载】发布者：日期：2011-04-03 1941年英国Whenfield和Dikson以对苯二甲酸和乙二醇为原料合成了聚对苯二甲酸乙二酯，并制成了纤维，在我国商品名为涤纶。涤纶于1946年在英国工业化生产，1953年开始在世界范围内大规模工业化生产，1971年开始在数量上超过尼龙，成为第一大合成纤维。由于涤纶具有强度高、弹性好、保型性好、尺寸稳定性高等优异性能，由其织成的衣物经久耐穿，电绝缘性好，易洗快干，具有“洗可穿”的美称，因而被广泛应用于服装、装饰、产业等领域。但是涤纶由于内部分子排列紧密，分子间缺少亲水结构，因此回潮率很小，吸湿性能差。在相对湿度为95％的条件下，其最高吸湿率为0.7％，由于其吸湿性差，抗静电性不好，涤纶织物透气性不好，染色性差，抗起毛起球性差。 针对涤纶使用性能的缺陷，其改性研究主要有：一是物理改性方法，主要在涤纶的生产过程中进行物理共混改性；二是化学改性方法，运用化学接枝或嵌段的方法改变涤纶的分子链结构，改善涤纶的服用性能。 1 涤纶的染色改性 涤纶纤维是疏水性的合成纤维，缺乏能与直接染料、酸性染料、碱性染料等结合的官能团。虽然具有能与分散染料形成氢键的酯基，但是涤纶分子链结构紧密，染料分子不易进入纤维内部，致使染色困难，色泽单调，直接影响到涤纶面料花色品种的开发。由于涤纶的结晶度高，纤维中只存在较小的空隙，当温度较低时，分子热运动改变其位置的幅度较小，在潮湿条件下，涤纶纤维又不会象棉纤维那样能通过剧烈溶胀而使空隙增大，染料分子难以渗透到纤维内部。涤纶染色时通常只能用分散染料进行染色，并且必须在高温高压下或借助载体进行染色。为了提高涤纶的染色性能，从分子结构上考虑，提高分子链的疏松程度，将有助于染料分子的进入。改善染色性能主要采用的方法有：(1)与分子体积庞大的化台物共聚；(2)与具有可塑化效应的化合物混合纺丝；(3)导入具有醚键那样的和分散性染料亲和性好的基团。采用共聚方法改性制得的涤纶树脂熔点低，结晶度低，纤维的热性能和机械性能受到一定程度的损害。 阳离子染料可染改性方法是将涤纶染色改性剂，如简苯二甲酸二甲脂-5-磺酸钠(俗称三单体，英文缩写SIPM)与涤纶共聚，共聚后的涤纶分子链中引入了磺酸基团，可用阳离子染料染色，所染织物色彩鲜艳，染料吸尽率高，大幅度减少了印染废水的排放，共聚聚酯切片又能增加抗静电、抗起毛球及吸湿性能，是近年来改善涤纶染色性能的主要方法之一。日本尤尼吉卡公司用4份含磺酸基团的间苯二甲酸盐单元的阳离子可染聚酯与1份乙二醇／聚乙二醇／磺酸基间苯二甲酸钠／对苯二甲酸的嵌段共聚物共混纺丝，可制成具有高染色深度
涤纶表面改性研究的进展 2012-06-25 来源: 张翠玲，赵国樑,，宋立丹,王甜甜点击次数：294 关键字：涤纶;表面改性;方法和原理 摘要:介绍了近年来国内外涤纶表面改性的原理、方法、应用以及各种常用表征方法。对等离子体处理方法的3个方面的应用做了详细阐述;介绍了紫外光接枝方法的原理、应用,以及近年来对该方法的改进;阐述了碱处理的原理、应用及近年来的发展趋势。 关键词:涤纶;表面改性;方法和原理 涤纶是产量最大的合成纤维,具有许多优良性能,如:断裂强度和弹性模量高,回弹性适中,热定形性好,耐热和耐光性好,抗有机溶剂、氧化剂以及耐腐蚀性好,对弱酸、碱等稳定[1],等等。由于以上种种优点,在纺织及其他工、农业领域具有广泛的应用。但是,聚酯分子结构对称,结晶度较高,结构中又没有高极性基团, 因此亲水性较差[2],这就在很大程度上限制了它的舒适性、可染性等。另外,由于涤纶对人体安全、无毒、低的吸水性,对人体的体液具有高抗渗透性[3], 近年来,作为生物医学材料的研究也越来越多。但是,很多文献报道:涤纶的低亲水性结构使其血液相容性很差,这也是生物材料领域亟需解决的一个问题。为了使涤纶的应用更广泛,扬长避短,近年来人们开始研究涤纶的表面改性方法。表面改性是指在不改变材料及其制品本体性能的前提下,赋予其表面新的性能,如亲水性、抗静电性、染色性、耐老化性、生物相容性等[4]。 目前,对涤纶的表面主要有低温等离子体处理法、紫外光引发接枝法、湿法化学法、离子束照射法[5]、光化学法[6]等改性方法。 等离子体处理 等离子体表面改性是通过等离子体处理以及在材料表面等离子体接枝来改变材料表面结构的一种表面改性方法[7]。低温等离子体在纤维改性方面的应用研究始于20世纪60年代,此后美国进行了一些研究并有应用该技术处理加工的聚酯纤维(商品名Refresca)投放市场[8]。等离子体对涤纶的表面改性主要有以下几个方面:利用低温等离子体引发接枝聚合反应(Plasma-initiatedGraftedPolymerization);单纯利用等离子体处理,引发表面结构的变化;等离子体聚合沉积成膜对材料表面进行改性。在低温等离子体引发接枝聚合反应方面,很多研究者做了大量的工作。日本九州国立大学的 YoungJinKim等人利用氧气等离子体引发,接枝丙烯酸,然后经过一系列的化学反应来改变涤纶的表面结构达到改变其血液相容性的效果[9]。 天津工业大学的张晓林、马小光通过丙烯酸微波等离子体对涤纶的表面接枝改性来达到提高其染色性能的目的[10]。西南交通大学的潘长江等人利用等离子体表面接枝方法在涤纶表面接枝不同分子质量的聚乙二醇(PEG),使涤纶的抗凝血性能得到了显著改善[11]。 Shizuoka大学聚合物化学实验室的N. NAGAKI等人利用Ar等离子引发涤纶表面改性,通过XPS光谱发现其表面结构发生了变化,通过接触角测试,发现表面改性后亲水性显著改善[12]。在单纯等离子体处理对涤纶进行表面改性的研究中, 日本静冈大学的NORIHIRO INAGAKI等人[13214]也做了大量的工作来证实等离子体对于涤纶表面改性的显著作用。结果表明涤纶表面的N/C比例发生了很明显的变化,其接触角也发生显著变化。西北纺织工学院的陈杰瑢等人单纯利用氧等离子体对涤纶表面进行处理,表面张力评价的解析结果表明,氧等离子体处理后的涤纶表面自由能增大。X射线光电子能谱(XPS)分析表明,涤纶表面被引入了大量含氧和含氮极性基团,最终使得涤纶的亲水性增强[15]。 近年来,人们已开始关注等离子体沉积成膜对涤纶进行表面改性的技术。西南交通大学的王进、潘长江等人采用乙炔等离子体浸没离子注入与沉积(PIII2D)技术,对医用涤纶缝合环材料进行表面改性,分析结果表明:在涤纶材料表面有效地沉积了一层类金刚石(DLC)薄膜。原子力显微镜(AFM)的图像分析进一步证明,表面平均粗糙度从58. 9nm降低到11. 2nm。细菌黏附实验结果证明,沉积了类金刚石薄膜的表面对金黄色葡萄球菌(SA)等5种细菌的黏附均有明显抑制作用[16]。中科院物理所的陈光良等人 [17],以及北京印刷学院的张跃飞等人[18]分别以CH4 为碳源,Ar为稀释气体,用射频等离子体增强化学气相沉积法,在涤纶上沉积了阻隔性能优良的碳氢膜,镀碳氢膜涤纶的阻隔性能都有提高。目前,利用等离子体处理的技术较成熟,在美国已实现了工业化。而在我国,等离子体改性的研究也日益深入,但距离工业化还有一段距离。而涤纶等离子体表面改性的工业化是一种必然的趋势。2紫外光表面接枝
丁腈橡胶改性PVC 粉末丁腈橡胶R-02（聚氯乙烯弹性改性体） 化学特性： 丙烯氰－丁二烯共聚物，PVC隔离剂 应用： 该弹性改性体与PVC具有良好的相容性，可在掺混末期由所需量的弹性改性体与PVC 制成经济型的热塑性弹性体。由经改性的热塑性弹性体可制备电缆护套、压延薄膜和板材、鞋类、密封圈和门窗条、软管等PVC软制品。 经改性的PVC具有优良的伸长率、耐磨性、抗油性和强度，且可以减少PVC中增塑剂的迁移和挥发，延长制品的使用寿命。 技术指标： 牌号物理形态粒子尺寸门尼挥发份％凝胶 PNBR-II 白色粉末≤ 1mm 50 －70 ≤ 0.8 半交联 PNBR-III 白色粉末≤ 1mm 100 －120 ≤ 0.8 半交联 ·包装：纸箱包装，每箱10kg ·注：建议于原始包装中储存，避免阳光直射和重压。 应用行业： 电器行业:冰箱密封条 汽车行业:内饰件（仪表盘、车门、座椅、窗户密封垫、电线电缆、卡扣装接门和汽车防擦条，扶手和喇叭罩,染油溢出密封圈刹车片（摩擦材料） 农业及包装行业:棚膜及包装膜 建筑行业: 塑钢门窗共挤密封条、伸缩接逢、地板材料、门窗封条、天花板及水池用防水封毡
电缆护套：工业用低、中压电弧焊接同轴电缆电话线套、耐油电缆电线护 制鞋行业：安全保护鞋底及鞋面，工业、采矿、日用、屠宰场、休闲用鞋类 管件及输送带行业: 工业及民用的纤维增强管：输送石油、气、水、油及通风用管件 皮革及包装行业：鞋、箱包、家具及文具用皮革 粉末丁腈用在PVC改性方面，有：1.提供橡胶性能（高弹性、橡胶手感等）；2.增加产品原始性能（耐磨，耐屈挠，增韧，良好的压缩永久变形和恢复性能）；3.增强产品耐候性（含耐热老化性，耐低温脆性，耐低温屈挠性）； 4.防止增塑剂析出、迁移（耐油，耐溶剂）；5.提供相对好的加工性及熔融稳定性；6.提高熔体粘度的稳定性（可使压延制品表面纹理清晰，注塑制品表面光滑，尺寸稳定，而且能提高注塑速度）；7.用于鞋类产品，还能提供防滑性（可与TPR媲美）可广泛用于机械密封件、电缆、胶管、粘合剂、席座、坐垫等等。 丁腈橡胶改性PVC配方参考 主要应用于聚氯乙烯（PVC）及酚醛树脂用改性弹性体,可改善ＰＶＣ树脂的以下特性： 一、做增塑剂有极佳的抽出与迁移性。 二、提高制品的压延工艺性。 三、改善制品的柔软性、弹性、耐磨损性压缩永久变型性。 四、提高耐油性能、耐化学性、耐热性能、抗老化性能，延长使用寿命。 五、尺寸稳定、压出制品挺性高，抗陷，产品收缩性小。 六、增加坚紫外线照射的稳定性。 七、增加电阻性，绝缘性优。
