微机保护装置试验报告
一、铭牌
二、计算定值
三、模拟量测试
四、保护功能测试
试验人员：秦黎明王雪平孙杰
微机保护装置试验报告
一、铭牌
二、计算定值
三、模拟量测试
四、保护功能测试
试验人员：秦黎明王雪平孙杰
微机保护装置试验报告
一、铭牌
二、计算定值
三、模拟量测试
四、保护功能测试
试验人员：秦黎明王雪平孙杰
微机保护装置试验报告
一、铭牌
二、计算定值
三、模拟量测试
四、保护功能测试
试验人员：秦黎明王雪平孙杰
微机保护装置试验报告
一、铭牌
二、计算定值
三、模拟量测试
四、保护功能测试
试验人员：秦黎明王雪平孙杰
微机保护装置试验报告
一、铭牌
二、计算定值
三、模拟量测试
四、保护功能测试
试验人员：秦黎明王雪平孙杰
微机保护装置试验报告
一、铭牌
二、计算定值
三、模拟量测试
四、保护功能测试
试验人员：秦黎明王雪平孙杰
微机保护装置试验报告
一、铭牌
二、计算定值
三、模拟量测试
四、保护功能测试
试验人员：秦黎明王雪平孙杰
微机保护装置试验报告
一、铭牌
二、计算定值
三、模拟量测试
四、保护功能测试
试验人员：秦黎明王雪平孙杰
目录 第一章 VENUS 测试软件快速入门 (1) 1软件功能特点 (1) 2 界面介绍 (1) 3试验界面介绍 (1) 4公共操作界面 (2) 5开始进行试验 (3) 6常规试验 (4) 7试验步骤 (5) 8 实验项目 (6) 第二章微机保护装置调试报告 (13) （一）WBTJ-821微机备自投保护装置 (13) 1.1 三段式复压闭锁电流保护 (14) 1.2 电流加速保护 (16) 1.3零序电流保护 (17) 1.4 零序加速保护 (18) 1.5 过负荷保护 (19) （二）WXHJ-803微机线路保护装置 (20) 2.1 差动保护调试 (21) 2.2 距离保护调试 (24) 2.3零序电流(方向)保护调试 (27) 2.4 重合闸调试 (31) （三）WHB-811变压器保护装置 (35) 3.1比率差动保护 (35) 3.2 过负荷保护 (38) 3.3 通风启动保护 (39) 3.4 有载调压闭锁保护 (40) 第三章实习总结 (41)
继电保护毕业调试实习 第一章 VENUS 测试软件快速入门 1软件功能特点 VENUS 测试软件是本公司经过多年的开发经验，全新开发的面向继电器的测试软件。 该软件包具有以下的功能特点: 模块化设计 灵活的测试方式 试验方式逐级进化 保护装置测试模板化 完整的报告解决方案 完整的测试模块 清晰的试验模块分类 完整的试验相关量的显示 试验帮助和试验模块对应 方便灵活的测试系统配置 2 界面介绍 界面布局 VENUS 继电保护测试仪第二版的主界面的布局如图所示，此界面分为左右两个部分，左边是试验方式选择栏，右边是试验方式控制栏。 在试验方式控制栏中有三个按钮代表三种不同的试验方式：元件试验、装置试验、电站综合试验，按下相应的按钮则表示将要用按钮所代表的试验方式进行试验。 试验控制栏--元件试验 在元件试验方式对应的控制栏的画面中按照常规试验、线路保护、发电机/变压器保护 三个部分分别列出了相应的试验模块，每个试验模块用一个图形按钮代表，在按钮的下方有试验模块的名称，用户只要用鼠标双击相应的试验模块按钮就可以直接进入试验界面。 3试验界面介绍 界面布局 从图中我们可以看出，试验界面分为：菜单、工具条、试验控制台、操作信息栏、任务 执行状态栏和状态条七个部分。 菜单 VENUS 测试软件的菜单栏位于界面的最上方，通过选择菜单中的菜单项，可以完成测 1
10kV开关站微机保护测控装置调试记录 1编制依据： 1.2GB7261-87继电器及继电保护装臵基本试验方法 2通电前检测 2.1外观检查 外观检查下列内容： a.机箱表面无碰伤； b.油漆(喷塑)均匀、光彩无差异； c.键盘接触可靠； d.指示灯布臵整洁、液晶窗口无划痕。 2.2参数检查 对照装臵铭牌，检查下列内容： a.检查电源模块，电源输进电压与铭牌一致； b.检查交流模块，PT、CT型号与额定参数相同，PT与端子之间的连线正确； c.检查继电器模块，与本型号保护装臵相符合. 2.3装臵接地检测 丈量装臵接地端子机箱上、下、左、右、前、后各部分电阻，阻值应接近于零。 3尽缘、耐压检验 3.1尽缘性能 丈量各输进、输出回路对地以及各输进、输出回路之间的尽缘电阻，其阻值应大于100MW。
3.2耐压性能 在强电回路对地以及各强电回路之间施加2000V、漏电流为5mA的工频电压、历时1分钟，要求无闪烁、击穿现象。 注：耐压检验应由装臵生产厂家进行并提供试验报告 4通电后装臵设臵 装臵第一次上电后，首先进行以下工作： a.检查并记录监控及保护版本号，并确认其为最新版本； b.检查键盘所有按键，手感好，装臵响应正确； c.检查所有LED指示灯，其中运行灯为绿灯，其余为红灯； 5测控功能检验 5.1通道系数检测 为确保装臵丈量及保护定值的精度，使用标准测试源进行通道系数的检测。 测试方法： a．将所有丈量及保护CT串联，并通进1A或5A电流； b．将所有PT并联，并通进57V电压； c．记录所有通道的丈量值，并分别计算各个通道的系数，通道系数=实际值/丈量值；通道系数应在0.950～1.050之间； 5.2CT、PT满刻度检查 测试方法： a．将所有丈量及保护CT串联，并通进1A或5A电流；测得一次电流应与CT一次额定 电流相等。 b．将所有PT并联，并通进57V电压；测得一次电压应与系统额定电压相
PS690U系列微机综合保护装置校验规程 一、总则 1.1 本检验规程适用于PS690U系列微机型保护的全部检验以及部分检验的内 容。 1.2本检验规程需经设备维修部电气试验专业点检员编制，设备维修部检修专工、生产设备技术部责工审核后由生产厂长或总工批准后方可使用。 1.3检验前，工作负责人必须组织工作人员学习本规程，要求熟悉和理解本规程。 1.4保护设备主要参数： CT二次额定电流Ie ： 5A；交流电压：100V， 50Hz；直流电压：220V。 1.5 本装置检验周期为： 全部检验：每6年进行1次； 部分检验：每3年进行1次。 二、概述 PS690U系列综合保护测控装置是国电南京自动化股份有限公司生产的，是一种集保护、测量、计量、控制、通讯于一体的高性能微机综合保护测控装置。本规程规定了PSM692U型电动机微机综合保护，PST692U型低压变压器微机综合保护，PSM691U型电动机微机差动保护，PST691U型低压变压器差动微机保护。 三、引用文件、标准 3.1 继电保护和电网安全自动装置现场工作保安规定 3.2设备制造厂的使用说明书和技术说明书 3.3 电力系统继电保护及安全自动装置反事故措施要点 3.4继电保护和自动装置技术规程GB/T 14285—2006 3.5微机继电保护装置运行管理规程DL/T 587—1996 3.6 继电保护及电网安全自动装置检验规程DLT995-2006 3.7 电力系统继电保护及安全自动装置运行评价规程DL/T 623—1997 3.8 火力发电厂、变电所二次接线设计技术规定NDGJ 8-89 四、试验设备及接线的基本要求 4.1 试验仪器应检验合格，其精度不低于0.5级。 4.2 试验回路接线原则，应使加入保护装置的电气量与实际情况相符。应具备对保护装置的整组试验的条件。 4.3试验设备：继电保护测试仪。 五、试验条件和要求注意事项 5.1交、直流试验电源质量和接线方式等要求参照《继电保护及电网安全自动装置检验规程》有关规定执行。 5.2 试验时如无特殊说明，所加直流电源均为额定值。 5.3 加入装置的的试验电压和电流均指从就地开关柜二次端子上加入。 5.4 试验前应检查屏柜及装置接线端子是否有螺丝松动。 5.5 试验中，一般不要插拨装置插件, 不触摸插件电路, 需插拨时, 必须关闭电源。 5.6 使用的试验仪器必须与屏柜可靠接地。 5.7 为保证检验质量，对所有特性试验中的每一点，应重复试验三次，其中每次试验的数据与整定值的误差要求<5%，保护逻辑符合设计要求。
微机保护（演示）实验提纲（暂用） 实验基本内容： ●微机保护装置硬件结构认识与基本接线 ●微机保护操作界面熟悉与整定操作 ●微机保护定值检验 实验项目 ●三段式微机电流保护实验 ●微机重合闸实验 ●微机变压器差动保护实验 实验设备： ●南瑞继电保护屏 ●LHDJZ-ⅢB试验台 实验地点： 电力实训中心9318，9227 南京工程学院电力学院继电保护教研室
1 观察微机保护装置的硬件结构 1.1观察对象： 220kV线路保护屏，110kV线路保护屏，主变保护屏，母线保护屏2.2内容及步骤： 观察各保护屏外部结构； 观察保护装置的面板及部件； 背板插件插拔，观察插件上的内容； 端子排，接口及连接片（压板）等。

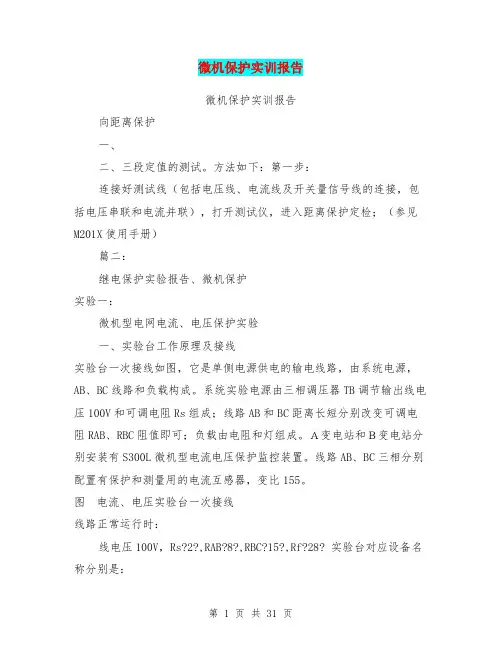

2 三段式电流微机保护实验 2.1实验目的 熟悉微机保护调试过程和操作方法；学习微机电流保护定值调整的方法；研究系统运行方式对保护的影响；熟悉重合闸与保护配合方式。 2.2电流保护流程
2.3实验接线 电流、电压保护实验一次系统图 微机电流保护实验原理接线图 2.4实验步骤 （1） 按图接线，同时将变压器原方CT （TA ）的二次侧短接。 （2）将模拟线路电阻滑动头移动到0欧姆处。 （3）运行方式选择，置为“最小”处。 （4）合上三相电源开关，调节调压器输出，使台上电压表指示从0V 慢慢升到100V ，注意此时的电压应为变压器二次侧电压，其值为100V 。 （5）合上微机保护装置电源开关，利用菜单整定有关定值。 （6）微机电流保护Ⅰ段（速断）、Ⅱ、Ⅲ段投入，将LP1接通（微机出口连接片投入）。 （7）合上直流电源开关，合上模拟断路器，负荷灯全亮。 （8）任意选择两相短路，如果选择AB 相，合上AB 相短路模似开关。 （9）合上故障模拟断路器3KO ，模拟系统发生两相短路故障，此时负荷灯部分熄灭，电流表读数约为7.14A 左右，大于速断（Ⅰ段）保护整定值，I 段保护动 2A 2B 2C （来自PT 测量） （来自2CT 互感器二次侧）
微机保护测控装置 一、微机保护装置特点 1）维护调试方便 2）可靠性高 3）动作正确率高 4) 易于获得各种附加功能 5）保护性能容易得到改善 6）使用灵活、方便 7）具有远方监控特性 二、微机线路保护硬件结构 1、硬件软件结构 ①微机保护硬件分为：人机接口、保护； ②微机保护软件分为：接口软件、保护软件； ③保护软件三种工作状态：运行、调试、不对应状态； ④实时性：在限定的时间内对外来事件能够及时作出迅速反应的性； ⑤微机保护算法主要考虑：计算机精度和速度； 2、继电保护的基本结构大致上可以分为三部分： ①信息获取与初步加工；②信息的综合、分析与逻辑加工、决断；③决断结果的执行 3、微机保护装置实质是一种依靠单片微机智能地实现保护功能的工业控制装置：
①信号输入回路（模拟量、开关量）；②单片微机统；③人机接口部分； ④输出通道回路；⑤电源 4、微机保护装置输入信号主要有两类：开关量、模拟信号； 5、目前微机保护的数据采集系统主要有两种方案： ①采用逐次逼近原理的A/D芯片构成的数据采集系统 ②采用VFC芯片构成的积分式数据采集系统 6、变换器：电流变换器（TA），电压变换器（TV），电抗变换器（TL） 7、采样保持器的作用： ①对各个电气量实现同步采样；②在模数变换过程中输入的模拟量保持不变； ③实现阻抗变换； 8、微型计算机中的总线通常分为： ①地址总线（AB）；②数据总线（DB）；③控制总线（CB） 三、电力变压器微机线路保护 1、比率制动式差动保护的基本概念：比率制动式差动保护的动作电流是随外部短路电流按比率增大，既能保证外部短路不误动，又能保证内部短路有效高的灵敏度； 2、二次谐波制动原理： 在变压器励磁涌流中含有大量的二次谐波分量，一般占基波分量的40%以上。利用差电流中二次谐波所占的比率作为制动系数，可以鉴别变压器空载合闸时的励磁涌流，从而防止变压器空载合闸时保护的误动。 3、变压器零序保护 主变零序保护适用于110KV及以上电压等级的变压器。主变零序保护由主变零序电流、主变零序电压、主变间隙零序电流元件构成，根据不同的主变接地方式分别设置如下三种保护形式： ①中性点直接按接地保护方式 ②中性点不接地保护方式 ③中性点经间隙接地保护方式 4、在放电间隙放电时。应避免放电时间过长。为此对于这种接地式应装设专门的反应间隙放电电流的零序电流保护，其任务是即时切除变压器，防止间隙长时间放电
微机保护装置 调试作业指导书 编制: 审核: 批准： 2018年11月20日发布2018年11月20日实施
1.目的 为保证微机保护装置的试验质量，特制定本规定。 2.范围 本规范仅适用于：线路保护装置；主变保护装置；电容器保护装置；备用电源自投装置；PT并列保护装置；综合测控保护装置；小电流接地检测装置；非电量保护；差动保护等的调试。 3.职责 3.1试验人员负责试验全过程的安全防护； 3.2试验人员负责试验的准备和实施； 3.3试验人员负责试验的结果的记录、试验数据的处理； 3.4试验人员负责试验设备的使用和管理。 4.工作装备 4.1调整必备设备无 5.工作内容 5.1、系统参数定值的整定： 保护CT变比；测量CT变比；零序CT变比；母线PT变比；线路PT（如进线柜PT)变比及接线方式； 严格按照一次系统图结构及参数对CT的接线方式、CT、PT额定值进行设置。不使用的可以不设置。 5.2保护压板投切： 常用的保护段：速断，时限速断，过流，零序过流，欠压，过压，重合闸，低周减载，PT并列，备自投，非电量等保护。 保护压板设为“投”或“1”，则为此保护功能投上。保护定值中有控制字的可通过控制字进行投退，且可通过后台进行投退。只有控制字，软压板状态（若未设置则不判），硬压板状态（若未设置则不判）均有效是才投入相关的保护元件，否则退出该保护元件。 根据各单元柜控制回路原理图，确定所需要的保护类型，其他不用的均需要“退”掉，防止对投入的保护段造成影响。 5.3保护定值修改： 常用的三段电流保护：速断，时限速断，过流。还有零序过流，欠压，过压，重合闸，低周减载，PT并列，备自投，非电量等保护。此类保护定值一般有两部分组成：定值大小，动作时间。仔细阅读保护说明书，根据图纸要求和试验条件合理整定保护参数，定值修改
Through the joint creation of clear rules, the establishment of common values, strengthen the code of conduct in individual learning, realize the value contribution to the organization.采用微机保护装置的注意 事项正式版
采用微机保护装置的注意事项正式版 下载提示：此管理制度资料适用于通过共同创造，促进集体发展的明文规则，建立共同的价值观、培养团队精神、加强个人学习方面的行为准则，实现对自我，对组织的价值贡献。文档可以直接使用，也可根据实际需要修订后使用。 微机型继电保护装置具有功能多、灵活性好、可实现在线自动监测等优点，目前已在继电保护中广为采用。为了充分发挥其功能，保证电力系统的安全运行，笔者认为在采用微机型继电保护装置时应注意以下事项。 1 继电保护设计中应注意的事项 (1) 设计人员必须熟悉微机保护装置的型号、原理、适用范围、技术要求、软件版本号。了解线路对侧保护的程序版本。 (2) 设计过程中，必须考虑强电对弱
电回路的干扰。强电、弱电不得合用一根电缆，排列保护屏端子排时，强电、弱电端子要隔开。 (3) 为防止交流电流、交流电压、直流回路进入的干扰，引起微机保护装置工作不正常，在保护的交流、直流电源入口处设计加装抗干扰电容，保护装置的电流、电压和信号引入线一定要选用屏蔽电缆。 2 微机保护装置在安装中的注意事项 (1) 现场开箱检查保护装置设计是否符合“四统一”要求，检查装置内部有无强、弱电回路的走线捆在一起。 (2) 引入装置端子在屏上的走线，要远离直流操作回路的导线及高频输入(输
微机继电保护装臵的调试技术 1 引言 近年来，随着微机型继电保护装臵的普遍使用，种类、型号、产地之多，给许多设计和现场调试人员带来很大困难。根据现场实例，针对SEL-587型微机型继电保护装臵的调试，详细介绍微机型变压器差动保护装臵的原理和调试方法。 2 微机型变压器差动保护装臵的实现原理 差动保护采用分相式比率差动，即A、B、C任意一相保护动作就有跳闸出口。以下判据均以一相为例，当方程（1）、（2）同时成立时差动元件保护动作。 I DZ＞I DZ0（I ZD＜I ZD0）（1） I DZ＞I DZ0＋K（I ZD－I ZD0）（I ZD≥I ZD0）（2） I2DZ＞K2×I DZ 其中：I DZ为差动电流 I DZ0为差动保护门坎定值 I ZD为制动电流 I ZD0为拐点电流 I2DZ为差动电流的二次谐波分量 K为比率制动特性斜率 K2为二次谐波制动系数 国内生产的微机型变压器差动保护装臵中，差动元件的动作特性多采用具有二段折线式的动作特性曲线（如图1所示）。SEL-587型装臵采用三段折线式动作曲线，但可根据实际情况只采用二段式动作特性曲线。 图1 采用二段折线式差动动作特性曲线 3装臵在实际应用中需要解决的问题
3.1解决变压器差动保护中不平衡电流的措施 （1）解决变压器两侧绕组结线不同所产生电流相位不同 微机型差动保护装臵中各侧不平衡电流的补偿是由软件完成的。变压器各侧CT二次电流由于接线造成的相位差由装臵中软件校正，变压器各侧CT二次回路都可接成Y形（也可选择常规继电器保护方式接线），这样简化了CT二次接线。SEL-587型装臵中提供了14种类型的变压器两侧CT二次不同接线的设臵（国产装臵通常仅有两种方式选择），通过对TRCON和CTCON整定值的正确设臵和选择相对应的计算常数A和B，装臵就完全解决了变压器差动保护中的不平衡电流问题。如图2为某冷轧带钢工程35/10KV主变压器两侧电流互感器二次接线图（这种接线方式属于装臵中B13类型）。 图2 B13型Δ-Y变压器带有Y-Y的CT连接 （2）解决变压器两侧电流互感器变比不能选得完全合适 微机型差动保护装臵是采用设臵不平衡系数，通过软件计算来调节。通常以高压侧为基准，高压侧不平衡系数固化为“1”，低压侧不平衡系数则按该装臵要求的特定计算公式计算后将参数设臵在装臵中。SEL-587型装臵采用两侧分别计算不平衡系数的办法，装臵内部设臵了TAP1和TAP2两个参数来进行电流的调整，参数的计算是通过该装臵的特定计算公式来进行。 3.2解决变压器励磁涌流 在变压器空载投入和外部故障切除后电压恢复的过程中，将会产生很大的励磁涌流。涌流中含有数值很大的非周期分量，其二次谐波分量占有一定数量，常规差动继电器则是采用速饱和变流器来消除它的影响，而微机型差动保护装臵是
QB 微机保护检验规程 胜利石油管理局电力管理总公司发布
目次 前言................................................................................. II 1 范围 (1) 2 规范性引用文件 (1) 3 总则 (1) 4 检验种类及周期 (1) 5 检验前的准备工作 (3) 6 电流、电压互感器的检验 (3) 7 二次回路检验 (4) 8 屏柜及装置检验 (5)
前言 随着微机保护装置在胜利油田电力系统中广泛应用，微机保护及其二次回路接线检验规程没有统一的标准。结合电力管理总公司目前广泛使用的微机型保护装置的特点以及设计、运行管理和现场检验的经验。为了适应微机保护及其二次回路接线调试、验收的需要,保证电力系统的安全稳定运行制定本规程。 本标准由胜利石油管理局电力管理总公司标准化委员会提出并归口。 本标准由胜利石油管理局电力管理总公司修试中心负责起草。 本标准主要起草人：李兆军张志刚
微机保护检验规程 1 范围 本标准规定了微机保护及其二次回路接线（以下简称微机保护）检验的周期、内容及要求。 本标准适用于胜利石油管理局所辖变电站、配电室的微机保护的检验。有关设计、安装调试单位及部门均应遵守本规程。 2 规范性引用文件 下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。 GB50171—1992 电气装置安装工程盘、柜及二次回路结线施工及验收规范 GB/T7261-2000 继电器及继电保护装置基本试验方法 GB14285—93(2002) 继电保护和安全自动装置技术规程 GB/T14598-1998 电气继电器 GB/T15145-1994 微机线路保护装置通用技术条件 DL400-1991 继电保护和安全自动装置技术规程 DL/T478-2001 静态继电保护及安全自动装置通用技术条件 DL/T527-2002 静态继电保护装置逆变电源技术条件 DL/T587-96 微机继电保护装置运行管理规程 DL/T995—2006 继电保护及电网安全自动装置检验规程 3 总则 本标准是微机保护在检验过程中应遵守的基本原则。微机测控装置参照本标准执行。 本标准中的微机保护，是指用微型计算机构成的继电保护（含其二次回路接线）。微机保护装置一般由CPU模件、AC/DC模拟量输入通道、数字量输入输出通道、逆变电源模件、操作模件、人机界面等组成。 微机保护装置的检验，应充分利用其“自检”功能，着重检验“自检”功能无法检测的项目。 按DL/T587-96《微机继电保护装置运行管理规程》3.8条、8.24条及8.25条规定，微机继电保护装置的使用年限一般不低于12年（不含逆变电源模件）；微机继电保护装置停产后制造厂商应保留7年备用插件。 4 检验种类及周期 4.1 检验分为三种： 1）新安装装置的验收检验。 2）运行中装置的定期检验(简称定期检验)。 3）运行中装置的补充检验(简称补充检验)。 4.1.1 新安装装置的验收检验。 新安装装置的验收检验。在下列情况下进行： 1）当新安装的一次设备投入运行时；
微机保护装置改造施工方 案 Prepared on 22 November 2020
老电厂微机保护装置改造施工方案 编制： 校核： 审核： 审定： 批准： *****项目经理部 二○一二年八月 一、适用范围： 本施工方案适用于老电厂6kV母线I、II段母联及II、III段母联微机保护装置改造，老电厂#1并网线、#2并网线线路保护装置安装调试等。 二、编制依据 1. **电力规划设计研究院施工图纸资料 2.《电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范》（GB 50148-2010） 3.《电气装置安装工程盘、柜及二次回路接线施工验收规范》(GB50171-92) 4.《电气装置安装工程母线装置施工及验收规范》GB 50149-2010 5.《电气装置安装工程接地装置施工及验收规范》（ GB 50169-2006） 6.《电气装置安装工程电气设备交接试验标准》（ GB 50150-2006） 7.《电气装置安装工程质量检验及评定规程》（DL/～17-2002） 8.《国家电网公司输变电工程施工工艺示范手册变电工程分册》（电气部分2006版） 9. 设备厂家图纸及说明书 三、工程概况
本次施工按照老电厂停产大修方案的停电时间安排，将老电厂6kV母联开关保护装置改造，并将开关、保护装置调试正常；将原#1、#2并网线（老电I、II线）原保护屏拆除，安装线路保护装置；对两条线路定值进行整定并将开关、保护装置调试、传动试验正常。 四、老电厂改造工程组织机构 （一）老厂停产大修领导小组 组长： 副组长： 成员： （二）监理单位 监理工程师： 监理安全工程师： （三）施工单位 项目经理： 现场施工负责人： 施工安全员： 施工技术员： 施工人员： 五、施工进度计划 2012年8月21日7：00-19：00，老电厂6kV I、II段母联开关保护装置改造。 2012年8月21日7：00-2012年8月22日19：00，老电厂6kV II、III段母联开关保护装置改造。
微机综合保护装置用途 微机型保护装置是用于测量、控制、保护、通讯一体化的一种经济型保护；针对配网终端高压配电室量身定做，以三段式无方向电流保护为核心，配备电网参数的监视及采集功能，可省掉传统的电流表、电压表、功率表、频率表、电度表等，并可通过通讯口将测量数据及保护信息远传上位机，方便实现配网自动化；装置根据配网供电的特性在装置内集成了备用电源自投装置功能，可灵活实现进线备投及母分备投功能。 保护类型：定时限/反时限保护、后加速保护、过负荷保护、负序电流保护、零序电流保护、单相接地选线保护、过电压保护、低电压保护、失压保护、负序电压保护、风冷控制保护、零序电压保护、低周减载保护、低压解列保护、重合闸保护、备自投保护、过热保护、逆功率保护、启动时间过长保护、非电量保护等。 监控系统适用范围：变电站综合自动化系统、配电室综合自动化系统、泵站综合自动化系统、水电站综合自动化系统、工业/工厂自动化系统。 微机保护与测控装置采用了国际先进的DSP和表面贴装技术及灵活的现场总线（CAN）技术，满足变电站不同电压等级的要求，实现了变电站的协调化、数字式及智能化。此系列产品可完成变电站
的保护、测量、控制、调节、信号、故障录波、电度采集、小电流接地选线、低周减载等功能，使产品的技术要求、功能、内部接线更加规范化。产品采用分布式微机保护测控装置，可集中组屏或分散安装，也可根据用户需要任意改变配置，以满足不同方案要求。 微机保护装置适用于110KV及以下电压等级的保护、监控及测量，可用于线路、变压器、电容器、电动机、母线PT检测、备用电源自投回路及主变保护、控制与监视。单元化的设计使其不但能方便地配备于一次设备，也可以集中组屏、集中控制。规范的现场总线接口支持多个节点协调工作，实现系统级管理和综合信息共适用范围 随着科学技术手段的进步，和对适用环境更高要求，微机保护功能性也越趋完善。通用型微机综合保护装置可作为35KV及以下电压等级的不接地系统、小电阻接地系统、消弧线圈接地系统、直接接地系统的各类各类电器设备和线路的保护及测控，也可作为部分66KV、110KV电压等级中系统的电压电流的保护及测控其它自动控制系统。 随着技术进步和市场的需求，我公司对微机保护装置的硬件和软件进行了升级，推出了微机保护装置。CPU采用美国德州仪器的DSP数字中央处理器，具有先进内核结构、高速运算能力和实时信号处理等优良特性新型保护装置已通过测试及检验，开始投入批量生产
中华人民共和国电力行业标准 DL478—92静态继电保护及安全自动装置通用技术条件 中华人民共和国能源部1992-07-02批准 1992-10-01实施 本标准参照采用国际电工委员会IEC255号出版物《电气继电器》等有关标准。 1主题内容与适用范围 本标准规定了电力系统二次回路中用的静态型继电保护及安全自动装置(以下简称为装置)通用的基本技术条件。各类型的产品除必须符合本标准规定外，还应符合该产品技术条件的规定。 本标准适用于电力系统二次回路中的静态继电保护及安全自动装置。 2引用标准 GB2900.1电工名词术语基本名词术语 GB2900.17 电工名词术语继电器和继电保护装置 GB4858 电气继电器的绝缘试验 GB6162 静态继电器及保护装置的电气干扰试验 GB3047.1 面板、架和柜的基本尺寸系列 GB1360 印制电路网络 GB2681 电工成套装置中的导线颜色 GB2423 电工电子产品基本环境试验规程 GB7261 继电器及继电保护装置基本试验方法
3名词术语 本标准应用的继电器及继电保护装置名词术语主要引用的是GB2900.1、GB2900.17。4技术要求 4.1环境条件 根据装置在使用、贮存、试验中可能遇到的实际环境条件，本标准规定了装置正常工作的环境条件、贮存温度及正常的试验大气条件。 如果所测的参数随温度和(或)气压的变化规律为已知，就在规定的正常试验大气条件下测量参数值。有必要时，可通过计算校正到规定的基准标准大气条件下的参数值。 本标准规定的基准标准大气条件如下： 4.1.1正常工作的大气条件 a.额定的环境温度：0～35℃；-5～+40℃；-10～55(50)1)℃。 b.相对湿度≤90%(相对湿度为90%时，环境温度不低于25℃，继电器内无凝结及冰形成)。 c.大气压力80～110kPa。 注：1)括号内的数值为根据用户或制造单位的需要和可能来确定的数值，下同。 4.1.2基准的标准大气条件 a.环境温度20±2℃； b.相对湿度45%～75%； c.大气压力86～106kPa。 4.1.3周围环境要求 a.本标准规定的装置不承受太阳辐射、雨和水的冲洗，适应室内的有气候防护的环境。 b.大气中有不含有导致金属或绝缘损坏的腐蚀性气体。 c.周围不允许有较严重的霉菌存在(如有特殊要求，按GB2423.16选择霉菌生长的程度和等级)。
110KV及以下线路微机保护装置调试的安全及技术措施 一、110KV及以下微机保护装置调试工作前的准备 1、检修作业5天前做好检修准备，并在检修作业前2天提交相关工作申请。准备工作主要包括检查设备状况、反措计划的执行及设备的缺陷统计等。 2、根据本次校验的项目，组织作业人员学习作业指导书，使全体作业人员熟悉作业内容、进度要求、作业标准、安全注意事项。 3、开工前一天，准备好作业所需的仪器仪表、相关材料、工器具。要求仪器仪表、工器具应试验合格，满足本次作业的要求，材料应齐全。 仪器仪表：1000V摇表、微机继电保护测试仪、钳形相位表、数字万用表 工器具主要包括个人工具箱、（模拟断路器） 4、最新定值单、相关图纸、上一次的试验报告，技术资料（图纸、技术说明书、使用说明书、校验规程，要求图纸及资料应与现场情况保持一致 5、准备安全控制卡、工作票 二、安全技术措施 （以下分析基于110KV 及以下线路微机保护装置调试现场功能工作危险点及控制） （一）人身触电 1、防止误入带电间隔：熟悉工作地点、带电部位，设立运行标志、地线、安全围栏 2、试验仪器电源的使用：必须装有漏电保安器，工具包绝缘、至少两人进行，一人操作、 一人监护，禁止从运行设备上取电源。 3、保护调试及整组试验：工作人员之间应相互配合，通电、摇绝缘、传动开关负责人之间 做好联系。 （二）防“三误”事故的安全技术措施 1、执行安全措施票（安全控制卡） 2、不允许在未停运的保护装置上进行试验和其他测试工作。 3、不允许用卡继电器触点、短路触电等人为手段作为保护装置整组试验。 4、现场工作使用的图纸的正确性、唯一性及修改二次回路的流程及相应的传动检查方案 5、记录开工前状态（压板、保险、把手）做措施（电流、电压、故障录波、通讯接口）验电验地、清扫紧固、核对端子排接线、整定定值、测量压板电位、电压切换试验、盘上盘下电阻试验、摇绝缘、测正负之间电阻、恢复措施。 “不能以传动代替查线、也不能以查线代替传动”
C S L101B线路保护全部定期检验调试报告 1．绝缘试验 以开路电压为1000V的摇表按下表对各回路进行绝缘试验，绝缘电阻应不小于10兆欧。试验结果填入表1。 2．直流稳压电源检查 2.1 经检查，本装置电源的自启动性能良好，失电告警继电器工作正常（）。 2.2各级输出电压值测试结果见表2。 4．经检查，本装置CPU及MMI所使用的软件版本号正确（），记录见附表1。 5．经检查，本装置主网1、主网2及本装置所附带的打印卡、打印电缆线全部完好，打印功能正常（）。 6．开入量检查 6.1 保护压板开入量检查全部正确（），记录于表3。
7．开出传动试验 a. 保护开出传动试验 对CPU1、CPU2、CPU3进行开出传动试验，注意观察灯光信号应指示正确，并在装置端子上用万用表检查相应接点的通断（），试验结果记录于表5 。
b. 重合闸开出传动试验 对CPU4进行开出传动试验（），结果记录于表6。 c. 经检查，起动元件三取二闭锁功能正确（）。
8.1 零漂调整打印结果记录于附表4，要求允许范围为±0.1（）。 8.2 电流、电压刻度调整打印结果记录于附表5，要求误差小于±2%（）。 8.3 经检查，电流、电压回路极性完全正确（）。 9．模拟短路试验 9.1 各保护动作值检验 a.经检查，高频距离保护在0.95倍定值时可靠动作，在1.05倍定值时 可靠不动作（）； b.经检查，高频零序保护在0.95倍定值时可靠不动作，在1.05倍定值 时可靠动作（）； c.经检查，相间、接地距离I段保护在0.95倍定值时可靠动作，在1.05 倍定值时可靠不动作（）； d.经检查，相间、接地距离II段、III段保护在0.95倍定值时可靠动 作，在1.05倍定值时可靠不动作（）； e.经检查，零序I段保护在0.95倍定值时可靠不动作，在1.05倍定值 时可靠动作（）； f. 经检查，零序II段、III段、IV段保护在0.95倍定值时可靠不动 作，在1.05倍定值时可靠动作（）； g. 经检查，保护装置在单相接地短路和两相短路时可靠不动作，在三相
河北唐山德龙 3MW余热发电项目总承包工程主控室设备技术规范书 天津海天方圆节能技术有限公司 二○一六年三月
一、总则 1 本规范书适用于本期工程的电气系统微机保护及监控、常规控制设备。它提出了设备及其系统的功能设计、结构、性能、安装和试验等方面的技术要求。 2 本规范书提出的是最低限度的技术要求，并未对一切技术细节作出明确规定，卖方应提供符合本规范书和行业制造标准的优质产品。 3如果卖方没有以书面形式对本规范书的条文提出异议，则意味着卖方提供的设备及其系统完全符合本规范书的要求。如有异议，不管是多么微小，都应在投标书的“差异表”中说明，并在投标书的有关章节中加以详细描述。 4 本规范书所使用的标准如与卖方所执行的标准发生矛盾时，按较高标准执行。合同执行过程中，若国家标准更新，应按最新标准执行。 5卖方保证买方购买的和使用的合同产品不会引起第三方的侵权之诉，卖方必须弥补买方由此发生的任何费用及赔偿引起的损失。 6 本规范书经买卖双方确认后作为订货合同的技术附件，与合同正文具有同等效力。 二、工程概况 1 工程规模 本期工程设计规模为1×3MW汽轮发电机组。 2电气系统概况 本期新上一台3MW汽轮发电机组，机端电压10.5kV。单设发电机出口母线，发电机发出的电经并网联络线与厂内原有的10KV系统并网。本期新上一台低压厂用变压器，厂变高压侧断路器柜、并网联络柜均接自发电机10KV母线，业主提供一路低压380V电源作为备用电源。主接线结构请详见“电气主接线图”。
三、设备设计、制造、验收所用的标准 1 DL/T5136-2001火力发电厂、变电所二次接线设计技术规程 2 GB/T15145 微机线路装置通用技术条件 3 DL478-92 静态继电器保护及安全自动装置通用技术条件 4 GB7261 继电器及继电保护装置基本实验方法 5 GB6162-85 静态继电保护及保护装置的电器抗干扰实验 6 GB14285-93 电力系统继电保护及安全自动装置技术规程 7高频干扰技术措施及高频干扰实验标准应符合DL478的规定 8辐射电磁场干扰试验应符合GB/T14598.9-1995（IEC255-22-3-1989）III 9 GB4858电器继电器的绝缘试验 10 GB50062-92电力装置继电保护及自动化装置设计规程 11 DL/T5153-2002 火力发电厂厂用电设计技术规定 12 电测量及电能计量装置设计技术规程 四、当地气象条件 项目地乐亭县属暖温带滨海半湿润大陆性季风气候类型区，冬季长达170天，夏季为72天，春季66天，秋季51天。境内季节气温，基平吻全于平均气温，10℃-22℃为春季和秋季，22℃以上为夏季，10℃以下为冬季标准。年平均气温在10℃左右。 乐亭县多年年平均降水量为613.2毫米，年降水总量7.94亿立方米。境内大气降水有3个特点： （1）大气降水年内分配极不均匀，表现在冬春干旱少雨，夏秋雨水集中。从多年年平均值来看，6-9月份（汛期）降雨量为495.7毫米，占全年的80.8%，其余各月降水量为117.5毫米，仅占全年的19.2%。 （2）大气降水在年际分配上变率大。据乐亭气象站（局）30年
仅供参考[整理] 安全管理文书 采用微机保护装置的注意事项 日期：__________________ 单位：__________________ 第1 页共5 页
采用微机保护装置的注意事项 微机型继电保护装置具有功能多、灵活性好、可实现在线自动监测等优点，目前已在继电保护中广为采用。为了充分发挥其功能，保证电力系统的安全运行，笔者认为在采用微机型继电保护装置时应注意以下事项。 1继电保护设计中应注意的事项 (1)设计人员必须熟悉微机保护装置的型号、原理、适用范围、技术要求、软件版本号。了解线路对侧保护的程序版本。 (2)设计过程中，必须考虑强电对弱电回路的干扰。强电、弱电不得合用一根电缆，排列保护屏端子排时，强电、弱电端子要隔开。 (3)为防止交流电流、交流电压、直流回路进入的干扰，引起微机保护装置工作不正常，在保护的交流、直流电源入口处设计加装抗干扰电容，保护装置的电流、电压和信号引入线一定要选用屏蔽电缆。 2微机保护装置在安装中的注意事项 (1)现场开箱检查保护装置设计是否符合“四统一”要求，检查装置内部有无强、弱电回路的走线捆在一起。 (2)引入装置端子在屏上的走线，要远离直流操作回路的导线及高频输入(输出)回路的导线，千万不可以捆扎在一起。弱信号线远离有强干扰的导线，屏上所有裸露的带电器件与屏板的距离都要大于3mm。 (3)敷设电缆时，充分利用自然屏蔽物的屏蔽作用。必要时，可设置与保护用的电缆相平行的专用屏蔽线或铜排，并且在屏蔽层两端可靠接地。千万不可用电缆备用芯两端同时接地作为抗干扰方式。为了防止高压、雷电等对保护的影响，保护用的电缆敷设路径尽可能远离高压母线以及高频电流入地点(如避雷器的入地点)，并且与电力电缆分层敷 第 2 页共 5 页
. 老电厂微机保护装置改造施工方案 编制： 校核： 审核： 审定： 批准： *****项目经理部 二○一二年八月
一、适用围： 本施工方案适用于老电厂6kV母线I、II段母联及II、III段母联微机保护装置改造，老电厂#1并网线、#2并网线线路保护装置安装调试等。 二、编制依据 1. **电力规划设计研究院施工图纸资料 2.《电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规》（GB 50148-2010） 3.《电气装置安装工程盘、柜及二次回路接线施工验收规》(GB50171-92) 4.《电气装置安装工程母线装置施工及验收规》GB 50149-2010 5.《电气装置安装工程接地装置施工及验收规》（ GB 50169-2006） 6.《电气装置安装工程电气设备交接试验标准》（ GB 50150-2006） 7.《电气装置安装工程质量检验及评定规程》（DL/T5161.1～17-2002） 8.《国家电网公司输变电工程施工工艺示手册变电工程分册》（电气部分2006版） 9. 设备厂家图纸及说明书 三、工程概况 本次施工按照老电厂停产大修方案的停电时间安排，将老电厂6kV母联开关保护装置改造，并将开关、保护装置调试正常；将原#1、#2并网线（老电I、II 线）原保护屏拆除，安装线路保护装置；对两条线路定值进行整定并将开关、保护装置调试、传动试验正常。 四、老电厂改造工程组织机构 （一）老厂停产大修领导小组
组长： 副组长： 成员： （二）监理单位 监理工程师： 监理安全工程师： （三）施工单位 项目经理： 现场施工负责人： 施工安全员： 施工技术员： 施工人员： 五、施工进度计划 2012年8月21日7：00-19：00，老电厂6kV I、II段母联开关保护装置改造。 2012年8月21日7：00-2012年8月22日19：00，老电厂6kV II、III段母联开关保护装置改造。 2012年8月21日7：00-2012年8月22日19：00，（8月22日对35KV Ⅰ段母线送电时，#1并网线没有保护，靠新电厂对侧保护）对老电厂#2并网线保护装置接线，定值整定及开关调试。 2012年8月23日7：00-2012年8月25日19：00，老电厂#1并网线保护装置改造，定值整定及开关调试。
微机保护实验报告 试验一 变压器差动保护试验 一、 试验目的 1.熟悉变压器纵差保护的组成原理及整定值的调整方法。 2.了解差动保护制动特性的特点，加深对微机保护的认识。 3.学习微机型继电保护试验测试仪的测试原理和方法 差动保护作为变压器的主保护，配置有波形对称原理的差动保护和差动电流速断保护。其中，差动电流速断保护能在变压器区内严重故障时快速跳开变压器的各侧开关。 二、试验原理 电力变压器是电力系统中不可缺少的电力设备。其故障分为内部故障和外部故障两种。电流差动保护不但能够正确的区分区内外故障，而且不需要与其他元件的保护配合，就可以无延时地切除区内各种故障，具有独特的特点而被广泛的用作变压器的主保护。图1所示为三绕组变压器差动保护的原理接线图。图2为工况下，变压器相关电气量的向量关系图。 这里以Y/△-11主变接线为例，传统继电器差动保护是通过把主变高压侧的二次CT 接成△，把低压侧的二次CT 接成Y 型，来平衡主变高压侧与低压侧的30度相位差的，然后再通过二次CT 变比的不同来平衡电流大小的，接线时要求接入差动继电器的电流要相差180度，即是逆极性接入。 而微机保护要求接入保护装置的各侧CT 均为Y 型接线，显而易见移相是通过软件来完成的，下面来分析一下微机软件移相原理。变压器差动保护软件移相均是移Y 型侧，对于?侧电流的接线，TA 二次电流相位不调整。电流平衡以移相后的Y 型侧电流为基准，△侧电流乘以平衡系数来平衡电流大小。若?侧为△-11接线，软件移相的向量图如图2。 1I 、2I 分别为变压器一次侧和二次侧的电流，参考方向为母线指向变压器；'1I 、'2I 分别为相应的电流互感器二次侧电流。流入差动继电器KD 的电流为： ''12 r I I I =+ 保护动作的判据为： 图1差动保护接线图 图2工况向量关系图
10kV微机保护系统技术规格书
10kV微机保护系统技术规格书项目名称 PROJECT 重庆市MDI一体化项目 分项名称 SUBPROJECT 乙炔装置 用户图号 CLIENTDWG.N O. CQMCP1-CCEC-210AA-ELC-INQ-005 文件编号 DOCUMENT NO. 210-90-0000-4 6-005 项目代码JOB. NO. E09 023 设计阶段 STAGE 基础 工程 设计 第1 页共23页 SHEET 1 OF 23 10kV微机保护系统 R 0 供审核 修改REV. 说明 DESCRIPTION 设计 DESD. 日期 DATE 校核 CHKD. 日期 DATE 审核 APPD. 日期 DATE 本文件产权属CHENGDA所有,未经CHENGDA书面许可不准复制或转让第三方. ′
1.总则 1.1本设备技术规格书适用于重庆市MDI一体化项目乙炔装置的10kV用电系统综合 保护装置。它提出了综合保护装置的功能设计、结构、性能、安装和试验等方面 的技术要求。 1.2本设备技术规范书提出的是最低限度的技术要求，并未对一切技术细节作出规定， 也未充分引述有关标准和规范的条文，卖方应提供符合本规范书和工业标准的优 质产品。 1.3如果卖方没有以书面形式对本规范书的条文提出异议，则意味着卖方提供的设备 （或系统）完全符合本规范书的要求。如有异议，不管是多么微小，都应在报价 书中以“对规范书的意见和同规范书的差异”为标题的专门章节中加以详细描述。 1.4本设备技术规范书所使用的标准如遇与卖方所执行的标准不一致时，按较高标准 执行。 1.5本设备技术规范书经买、卖双方确认后的技术协议书作为订货合同的技术附件， 与合同正文具有同等法律效力。 1.6本设备技术规格书未尽事宜，由买卖双方协商确定。 2.规程和标准 2.1合同设备包括卖方向其他厂商购买的所有附件和设备，这些附件和设备应符合相 应的标准规范或法规的最新版本或其修正本的要求, 除非另有特别说明，将包括 在投标期内有效的任何修正和补充。 2.2卖方提供的设备和配套件应符合以下标准但不局限于以下标准： GB2423 电工电子产品基本环境试验规程
