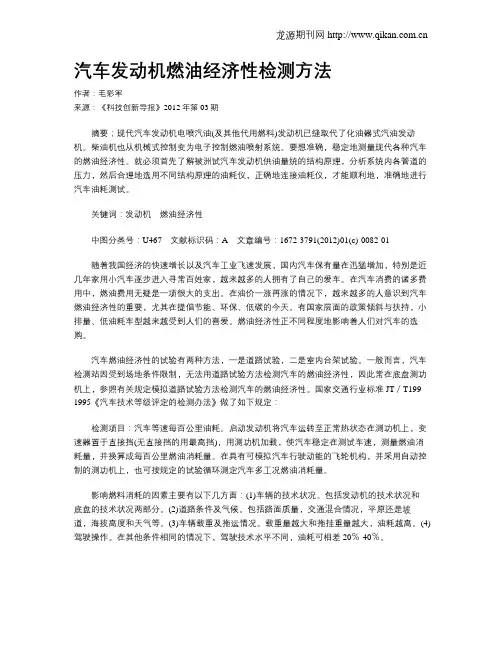

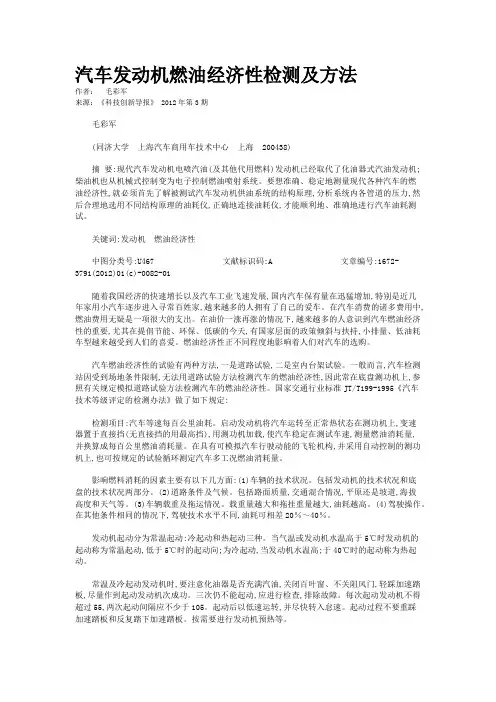

汽车发动机燃油经济性检测及方法
摘要:现代汽车发动机电喷汽油(及其他代用燃料)发动机已经取代了化油器式汽油发动机;柴油机也从机械式控制变为电子控制燃油喷射系统。要想准确、稳定地测量现代各种汽车的燃油经济性,就必须首先了解被测试汽车发动机供油系统的结构原理,分析系统内各管道的压力,然后合理地选用不同结构原理的油耗仪,正确地连接油耗仪,才能顺利地、准确地进行汽车油耗测试。
关键词:发动机燃油经济性
随着我国经济的快速增长以及汽车工业飞速发展,国内汽车保有量在迅猛增加,特别是近几年家用小汽车逐步进入寻常百姓家,越来越多的人拥有了自己的爱车。在汽车消费的诸多费用中,燃油费用无疑是一项很大的支出。在油价一涨再涨的情况下,越来越多的人意识到汽车燃油经济性的重要,尤其在提倡节能、环保、低碳的今天,有国家层面的政策倾斜与扶持,小排量、低油耗车型越来越受到人们的喜爱。燃油经济性正不同程度地影响着人们对汽车的选购。
汽车燃油经济性的试验有两种方法,一是道路试验,二是室内台架试验。一般而言,汽车检测站因受到场地条件限制,无法用道路试验方法检测汽车的燃油经济性,因此常在底盘测功机上,参照有关规定模拟道路试验方法检测汽车的燃油经济性。国家交通行业标准JT/T199-1995《汽车技术等级评定的检测办法》做了如下规定:
汽车发动机功率检测实验 一、实验目的和任务 １、通过实验，找出发动机在不同负荷下工作时的动力性与经济性的变化规律。 ２、了解（或熟悉）测功机的特性和工作原理，掌握测功机的操作方法。 ３、了解（或熟悉）制取发动机的负荷特性的方法、步骤与基本操作技术。 ４、了解柴油机（或汽油机）当转速不变时，燃油消耗率b e，每小时油耗量Ｂ，排气温度t r，随负荷P e（或p me）变化的规律。 二、实验仪器、设备及材料 测功机（水力或电力）一台，柴油机或汽油机（单缸或多缸）一台，转速表（机械式或数字式）一只，温度计（排气温度、水温、油温）若干只，机油压力表，天平（或自动油耗测量仪），秒表，计算器一只，工具一套。 三、实验条件、步骤及注意事项 （一）实验条件 １、调整柴油机（或汽油机）各参数（供油提前角或点火提前角、喷油压力、供油量、配气相位、气门间隙等）到规定值，紧固各连接螺栓，使发动机处于最佳技术状态。 ２、起动发动机后，使发动机运转到正常工作状况。 （二）实验步骤及注意事项 １、起动柴油机（或汽油机），看油压正常否，有无漏气、漏水、漏油现象，发动机响声正常否，如有不正常情况应排除后，方能计速。 动机在选定转速下达到初步稳定的热平衡状态。 ２、观察发动机的转速（±1%），水温、机油 温度和压力以及排温，是否达到规定值，只有达 到规定值时，才能进行实验。 ３、把柴油机（或汽油机）的转速保持在选 定转速，逐渐增加负荷，第一次增加负荷后，调 节油门，待发动机稳定运转在选定转速下时，测 量一次油耗G所用时间Δt，并计算出P e、b e、B 的值，记录于表中。再增加负荷，重复上述步骤。 ４、也可以从大负荷测试到低负荷。测量点 最少不小于六点，取八个实验点较好。 ５、测试完成后，按规定将柴油机（或汽油机）熄火，整理现场。 四、思考题
第二章 2.1、“车开得慢，油门踩得小，就—定省油”，或者“只要发动机省油，汽车就一定省油”，这两种说法对不对？ 答：均不正确。 ①由燃油消耗率曲线知：汽车在中等转速、较大档位上才是最省油的。 此时，后备功率较小，发动机负荷率较高燃油消耗率低，百公里燃油消耗量较小。 ②发动机负荷率高只是汽车省油的一个方面，另一方面汽车列车的质量 利用系数（即装载质量与整备质量之比）大小也关系汽车是否省油。， 2.2、试述无级变速器与汽车动力性、燃油经济性的关系。 提示：①采用无级变速后，理论上克服了发动机特性曲线的缺陷，使汽车具有 与等功率发动机一样的驱动功率，充分发挥了内燃机的功率，大地改善了汽车动力性。②同时，发动机的负荷率高，用无级变速后，使发动机在最经济工况机会增多，提高了燃油经济性。 2.3、用发动机的“最小燃油消耗特性”和克服行驶阻力应提供的功率曲线， 确定保证发动机在最经济工况下工作的“无级变速器调节特性”。 答： 无级变速器传动比I’与发动机转速及期限和行驶速度之间有如下关系： a a u n A u ==0i nr 0.377i' （式中A 为对某汽车而言的常数 0 377.0A i r =） 当汽车一速度'u a 在一定道路沙锅行驶时，根据应该提供的功率：
T w P P ηφ+='P e 由“最小燃油消耗特性”曲线可求出发动机经济的工作转速为e n'。 将'u a ，e n'代入上式，即得无级变速器应有的传动比i ’。带同一φ植的道路上，不同车速时无级变速器的调节特性。 2.4、如何从改进汽车底盘设计方面来提高燃油经济性? 提示： ①缩减轿车总尺寸和减轻质量 大型轿车费油的原因是大幅度地增加了滚动阻力、空气阻力、坡度 阻力和加速阻力。为了保证高动力性而装用的大排量发动机，行 驶中负荷率低也是原因之一。 ②汽车外形与轮胎 降低D C 值和采用子午线轮胎，可显著提高燃油经济性。 2.5、为什么汽车发动机与传动系统匹配不好会影响汽车燃油经济性与动力性?试举例说明。 提示：发动机最大功率要满足动力性要求（最高车速、比功率）] ① 最小传动比的选择很重要，（因为汽车主要以最高档行驶） 若最小传动比选择较大，后备功率大，动力性较好，但发动机负荷率较低，燃油经济性较差。若最小传动比选择较小，后备功率较小，发动机负荷率较高，燃油经济性较好，但动力性差。 ② 若最大传动比的选择较小，汽车通过性会降低；若选择较大，则变速器传动比变化范围较大，档数多，结构复杂。
机动车检测工程师考试复习题精编 （汽车燃料经济性检测） 一、判断题 1.汽车燃料经济性，是指汽车以最少的燃料消耗完成单位运输工作量的能力。（√） 2.等速行驶燃料经济性能全面考核汽车运行燃料经济性，它可以作为一种相对比较性的指标。（×） 3.在我国和欧洲，常采用每百千米油耗量（L／100km或 kg ／100km）作为汽车燃料经济性的评价指标。（√） 4.对于货车和大型客车，采用单位运输工作的燃料消耗量（L ／100t·km或L／kP·km）作为汽车燃料经济性的评价指标。（√） 5.美国采用每加仑燃料能行驶的英里数，即MPG或mile／USgal作为汽车燃料经济性的评价指标。（√） 6.美国采用汽车消耗单位量燃料所经过的行程（km／L）作为汽车燃料经济性的评价指标。（×） 7.在进行汽车燃料经济性试验时，汽车各种使用因素都不加以控制的路上试验，称为“不控制的道路试验”。（√） 8.汽车完全按规定的车速－时间规范进行的道路试验方法被称为“控制的道路试验”。（×） 9.汽车完全按规定的车速－时间规范进行的道路试验方法被称为“道路循环试验”。（√）
10.等速行驶百干米油耗试验是一种在我国广泛采用的简单道路循环试验。（√） 11.行星活塞式油耗计的流量传感器由流量检测机构和信号转换机构两部分组成。（√） 12.行星活塞式油耗计的流量传感器由流量检测机构和计量显示仪表两部分组成。（×） 13.行星活塞式油耗计的信号转换机构由呈十字型的水平对置的四个活塞及油缸组成。（×） 14.《营运车辆综合性能要求和检验方法》（GB 18565—2001）规定，采用该标淮规定的检验方法测得的汽车百千米燃料消耗量，不得大于该车型原厂规定的相应车速等速百千米燃料消耗量的110％作为燃料消耗量限值指标。（√） 15.《营运车辆综合性能要求和检验方法》（GB 18565—2001）规定，进行燃料经济性的台架检测时，环境温度应为0～45℃。（×） 16.《营运车辆综合性能要求和检验方法》（GB 18565—2001）规定，进行燃料经济性的台架检测时，环境温度应为0～40℃。（√） 17.《营运车辆综合性能要求和检验方法》（GB 18565—2001）规定，进行燃料经济性的台架检测时，环境湿度应＜85％。（√） 18.《营运车辆综合性能要求和检验方法》（GB 18565—2001）规定，进行燃料经济性的台架检测时，大气压力应为80～l20kPa。
浙江同济科技职业学院毕业设计开题报告 设计题目汽车发动机的维修和检测 专业 班级 学生姓名 指导教师 2018.1—2018.6
目录 摘要 (2) 引言 (3) 第一章现代汽车发动机技术 (4) （一）提升发动机经济性和降低排放 (4) （二）完善发动机与变速箱的匹配 (5) （三）电气化 (5) （四）代用燃料 (6) 第二章发动机故障类型 (7) （一）无法启动发动机 (7) （二）发动机出现异常响声 (7) （三）排气管放炮故障 (8) （四）发动机缺缸 (8) 第三章发动机检测方法 (9) （一）对汽车发动机性能进行检测的必要性 (9) （二）汽车发动机性能检测方法 (9) 第四章发动机维修方法 (10) （一）汽车发动机主要故障问题分析 (10) 1.1曲轴磨损破坏问题 (10) 1.2燃油系统损坏问题 (10) 1.3冷却系统破坏问题 (10) 1.4滤芯堵塞问题 (11) 1.5无法启动发动机 (11) （二）加强汽车发动机维修及保养的相关措施 (11) 2.1曲轴箱的维修和保养 (11) 2.2燃油系统的维修和保养 (12) 2.3发动机冷却系统的维修和保养 (12) 2.4汽车润滑油和燃油的合理选择 (12) 2.5维修发动机无法启动的故障 (13)
总结 (15) 参考文献 (16) 致谢 (17)
摘要 在汽车整体构造中，发动机是其最为核心的组成元件，能够为汽车的正常运行提供充足的动力源泉。若是发动机质量和功能出现任何问题，都会给汽车的安全运行带来很大的影响，因此，做好汽车发动机的定期保养和维修工作，至关重要。在实际维修和保养过程中，相关技术工作人员必须对汽车发动机的构造、性能等进行全面的了解，找出具体故障成因，这样才能运用现代化的维修方法和保养技术对症下药。本文也会针对现代汽车发动机的维修与检测技术进行详细的探讨。
学习任务4 汽车燃油经济性检测 一、汽车燃油经济性评价指标 1．百公里燃油消耗量 百公里燃油消耗量是指汽车在一定运行工况下行驶100km的燃油消耗量。一般情况下，燃油消耗量采用容积（L）计算，百公里油耗是最常采用的燃油经济性评价指标。 根据不同的测试条件，百公里油耗又可分为等速行驶百公里油耗、多工况百公里油耗、一般道路平均百公里油耗等。 （1）等速百公里燃油消耗量。等速百公里燃油消耗量是一种常用的评价指标，是指汽车在一定的载荷下（遵循GB/T 12545. 1-2001 , GB/T 12545. 2-2001的规定），以最高挡在水平良好路面上等速行驶100km的燃油消耗量。通常是测出每隔lOkm/h速度间隔的等速百公里燃油消耗量，然后以车速为横坐标、燃油消耗量为纵坐标，在坐标图上将各采样点连成曲线，利用该曲线来评价汽车的燃油经济性。不同车型的等速百公里油耗曲线差别较大，但大多数车型在中等车速范围的百公里油耗较低。 （2）循环工况行驶百公里燃油消耗量。等速百公里油耗不能全面反映汽车的实际运行情况，特别是在市区道路行驶中频繁使用的加速、减速、怠速、停车等行驶工况。因此，各国根据本国的道路、交通状况制定了一些典型的循环工况来模拟汽车的实际运行工况，并以其百公里油耗来评定相应工况的燃油经济性。多工况燃油消耗量是按照规定的多工况循环试验得出的车辆百公里油耗。多工况循环行驶试验规定了车速一时间行驶规范，确定了何时换挡、何时制动以及行车的速度、加速度等数值。多工况循环试验规定严格，大多是在室内汽车底盘测功试验台上进行，简单的循环工况也可在道路上完成。 二、汽车燃油经济性测量方法 汽车燃油经济性的测量方法主要有容积法、质量法、超声波法和碳平衡法等。前两种方法需要使用专用的油耗仪，现在燃油消耗量的测量主要采用容积法和质

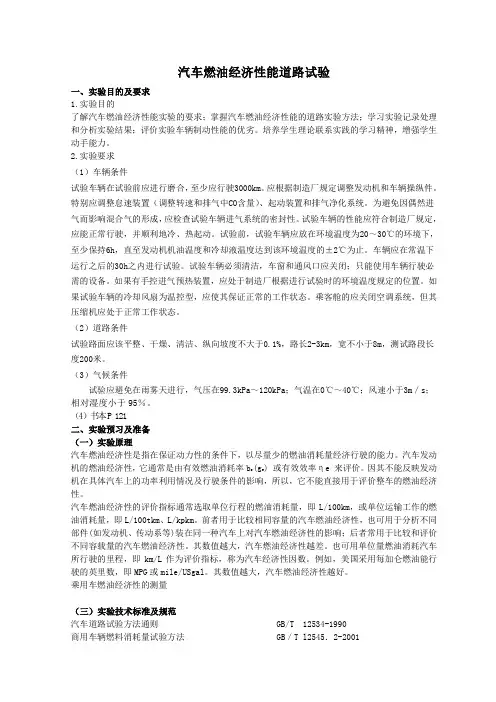

汽车燃油经济性能道路试验 一、实验目的及要求 1.实验目的 了解汽车燃油经济性能实验的要求；掌握汽车燃油经济性能的道路实验方法；学习实验记录处理和分析实验结果；评价实验车辆制动性能的优劣。培养学生理论联系实践的学习精神，增强学生动手能力。 2.实验要求 （1）车辆条件 试验车辆在试验前应进行磨合，至少应行驶3000km。应根据制造厂规定调整发动机和车辆操纵件。特别应调整怠速装置（调整转速和排气中CO含量）、起动装置和排气净化系统。为避免因偶然进气而影响混合气的形成，应检查试验车辆进气系统的密封性。试验车辆的性能应符合制造厂规定，应能正常行驶，并顺利地冷、热起动。试验前，试验车辆应放在环境温度为20～30℃的环境下，至少保持6h，直至发动机机油温度和冷却液温度达到该环境温度的±2℃为止。车辆应在常温下运行之后的30h之内进行试验。试验车辆必须清洁，车窗和通风口应关闭；只能使用车辆行驶必需的设备。如果有手控进气预热装置，应处于制造厂根据进行试验时的环境温度规定的位置。如果试验车辆的冷却风扇为温控型，应使其保证正常的工作状态。乘客舱的应关闭空调系统，但其压缩机应处于正常工作状态。 （2）道路条件 试验路面应该平整、干燥、清洁、纵向坡度不大于0.1%，路长2-3km，宽不小于8m，测试路段长度200米。 （3）气候条件 试验应避免在雨雾天进行，气压在99.3kPa～120kPa；气温在0℃～40℃；风速小于3m／s；相对湿度小于95％。 （4）书本P 121 二、实验预习及准备 （一）实验原理 汽车燃油经济性是指在保证动力性的条件下，以尽量少的燃油消耗量经济行驶的能力。汽车发动机的燃油经济性，它通常是由有效燃油消耗率b e(g e) 或有效效率ηe 来评价。因其不能反映发动机在具体汽车上的功率利用情况及行驶条件的影响，所以，它不能直接用于评价整车的燃油经济性。 汽车燃油经济性的评价指标通常选取单位行程的燃油消耗量，即L/100km，或单位运输工作的燃油消耗量，即L/100tkm、L/kpkm。前者用于比较相同容量的汽车燃油经济性，也可用于分析不同部件(如发动机、传动系等)装在同一种汽车上对汽车燃油经济性的影响；后者常用于比较和评价不同容载量的汽车燃油经济性。其数值越大，汽车燃油经济性越差。也可用单位量燃油消耗汽车所行驶的里程，即km/L作为评价指标，称为汽车经济性因数。例如，美国采用每加仑燃油能行驶的英里数，即MPG或mile/USgal。其数值越大，汽车燃油经济性越好。 乘用车燃油经济性的测量 （三）实验技术标准及规范 汽车道路试验方法通则 GB/T 12534-1990 商用车辆燃料消耗量试验方法 GB／T l2545．2-2001
实验一 汽车发动机性能检测 一、实验目的 1、 了解汽车发动机台架、测功机、油耗计的结构、工作原理及使用方法； 2、 了解测功机、油耗计的种类及测量原理； 3、 了解汽车发动机的检测内容和方法，掌握测试发动机转速特性的方法； 4、 掌握发动机各项参数的检测方法以及检测结果分析方法； 5、 分析实验中可能出现的问题，并作出预案，以备出现紧急情况时及时处置。 二、实验设备与工具 1、桑塔那AJR 型发动机1台 2、FC2000发动机自动测控系统 GW 电涡流测功机 FC2010A 测控仪自动控制单元 FC2110油门/励磁驱动单元 3、FC2210智能油耗仪 三、实验课时与分组 3学时、8~10人一组 四、FC2000发动机自动测控系统简介 FC2000发动机自动测控系统由GW 电涡流测功机、FC2010测控仪（包括FC2010A 测控仪自动控制单元、FC2110油门/励磁驱动单元等）、FC2020数据采集系统、FC2310角行程油门执行器、FC2000系统软件等组成。FC2010A 测控仪自动控制单元、FC2110油门/励磁驱动单元则是测控系统在主要控制元件。 FC2010A 测控仪自动控制单元控制面板见下图1所示。 图1 FC2010A 测控仪自动控制单元控制面板 FC2010发动机测控仪 长沙湘仪动力测试仪器有限公司 转速 r/min 转矩 N.m 功率 kW 油压 kPa 油门 % 水温 ℃ 油温 ℃ 电流 % 排温 ℃ 油耗 g/kw.h FUN CONTROL /P SET 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 M n P REM PRT M/n M/P n/M M/n 2 n/P P1/P 17
汽车发动机的检测与维 修 文稿归稿存档编号：[KKUY-KKIO69-OTM243-OLUI129-G00I-FDQS58-
汽车发动机的检测与维修 【摘要】对于汽车来讲，发动机是核心部件，关系到汽车的整体性能，在汽车组成上非常关键。为了保证汽车的正常行驶，我们要对汽车发动机进行正常的维护和保养，在出现故障的时候要及时进行检测和维修。通过研究发现，在目前汽车发动机的检测与维修中，大部分故障主要表现为七个部分，分别为：曲柄连杆机构故障、配气机构故障、化油器式燃料供给系故障、电控燃油喷射系统故障、柴油机燃料供给系故障、润滑系故障、冷却系故障。这七个部分的故障属于发动机在运行过程中常见的故障，我们在汽车发动机的检测与维修中，要重视对这些故障的分析和判断，并制定详细的维修方案，保证汽车发动机故障得到妥善处理。 【关键词】汽车发动机检测维修 1 汽车发动机的整体结构分析 对于汽车发动机来讲，整体结构分为两个主要机构和五个子系统。其中两个机构主要是指曲柄连杆机构和配气机构，五个子系统主要是指燃料供给系统、点火系统、冷却系统、润滑系统、启动系统。曲柄连杆机构不但是实现热能转换的核心，也是发动机的装配 基础。曲柄连杆机构在做功行程时，将燃料燃烧以后产生的气体压力，经过活塞、连杆转变为曲轴旋转的转矩，然后，利用飞轮的惯性完成进气、压缩、排气3个辅助行程。曲柄连杆机构由气缸曲轴箱组、活塞连杆组和曲轴飞轮组3部分组成。配气机构作用是根据发动机的工作顺序和各缸工作循环的要求，及时地开启和关闭进、排气门，使可燃混合气（汽油发动机）或新鲜空气（柴油发动机）进入气缸，并将废气排入大气。汽油机燃料供给系统的作用在于根据发动机不同工作情况的需要，将纯净的空气和汽油配制成适当比例的可燃混合气，送入各个气缸进行燃烧后将所产生的废气排入大气中。柴油机燃料供给系的作用是把柴油和空气分别供入气缸，在燃烧室内形成混合气并燃烧，最后将燃烧后的废气排出。点火系统主要指在汽油机中，气缸内的可燃混合气是靠电火花点燃的，为此在汽油机的气缸盖上装有火花塞，火花塞头部伸入燃烧室内，能够按时在火花塞电极间产生电火花的全部设备。冷却系统的功能在于将受热零件吸收的部分热量及时散发出去，保证发动机在最适宜的温度状态下工作。润滑系统的功能是向作相对运动的零件表面输送定
燃油经济性的计算方法分析报告 车辆1203班第2组 在保证动力性的条件下，汽车以尽量少的燃油消耗量经济行驶的能力， 称作 汽车的燃油经济性。燃油经济性是汽车的基本性能之一， 燃油经济性好可以降低 汽车的使用费用、节约能源，并有利丁环境，所以燃油经济性是现代汽车制造业 和运输业必须首先考虑的问题。本文选择汽车在等速工况和加速工况下的白里燃 油消耗量来评定分析其燃油的经济性。 一、等速行驶工况燃油消耗量的计算 汽车等速白公里油耗计算主要是依据汽车发动机的万有特性曲线以及汽车 功率平■衡图进行的。（如下图） 首先回顾两个知识点： 万有特性曲线：以转速为横坐标，以平■均有效压力或转矩等为纵坐标，在图 上画出的等燃油消耗率b e 等重要特性参数的等值曲线族。 功率平衡图：以车速为横坐标，以功率为纵坐标，在图上画出的发动机功率 P f P w P e 、汽车的阻力功率 T 对车速的关系曲线图。 汽车的发动机功率可以根据功率平■衡关系由阻力功率计算获得。 在汽车等速行驶情况下，忽略加速阻力和坡度阻力，阻力功率主要表现为滚 动阻力功率和空气阻力功率。这时的汽车功率平■衡方程为： 为此需要首先计算汽车在不同车速下以最高档位行驶时的阻力功率P f P W 2 U a ?C D AU a Gf 3600 21.15 (D
而在特定档位下发动机转速和车速之间有如下关系: (2) 而发动机的平■均有效压力或有效转矩和发动机有效功率可以通过以下公式 进行相互转换： c err rn u a 0.377 - i g i 0 P 30p e Pme ~T,~ iV s n T 9550 p e 再在发动机万有特性曲线图 (P me n 或 T tq n )上，根据这些曲线进行插值计算，或者 直接转化得到新坐标下的万有特性曲线图 (P e U a )(如右图)可以得到对应的燃油消耗 率b e o 最后就是根据量纲来进行单位转化即可得 到 白公里燃油消耗量，具体计算过程如下： 燃油消耗率响每小时耗油量B 勺转化关系: B(kg h) b(g ； kw h)p e (kw) 1000 单位转化 km h L 100km: kg kg 1 kg km h kg L 一 一 L - 一 L -------------- 一 km h ----------- h L h L km L 100km 即 B 100 u a Q S bp /八 Q S =—— ⑷ 10 U a 根据公式(4)计算出给定车速时的等 速白公里油耗Q S ，根据计算结果拟合出等 速白公里油耗曲线(如右图) 加速行驶工况燃油消耗量的计算 汽车加速白公里油耗计算主要通过计算汽车在加速行驶 100km 的各个瞬态 的耗油量的累加值，为了简化分析，可以将整个过程分为等加速阶段、 等减速阶 段和怠速阶段。
实验一汽车发动机性能检测 一、实验目的 1、了解汽车发动机台架、测功机、油耗计的结构、工作原理及使用方法； 2、了解测功机、油耗计的种类及测量原理； 3、了解汽车发动机的检测容和方法，掌握测试发动机转速特性的方法； 4、掌握发动机各项参数的检测方法以及检测结果分析方法； 5、分析实验中可能出现的问题，并作出预案，以备出现紧急情况时及时处置。 二、实验设备与工具 1 、桑塔那AJR 型发动机1 台 2 、FC2000 发动机自动测控系统 GW 电涡流测功机 FC2010A 测控仪自动控制单元 FC2110 油门/ 励磁驱动单元 3 、FC2210 智能油耗仪 三、实验课时与分组 3 学时、8~10 人一组 四、FC2000 发动机自动测控系统简介 FC2000 发动机自动测控系统由GW 电涡流测功机、FC2010 测控仪（包括 FC2010A 测控仪自动控制单元、FC2110 油门/ 励磁驱动单元等）、FC2020 数据采集系统、FC2310 角行程油门执行器、FC2000 系统软件等组成。 FC2010A 测控仪自动控制单元、FC2110 油门/ 励磁驱动单元则是测控系统在
主要控制元件。 FC2010A 测控仪自动控制单元控制面板见下图 1所示。 图1 FC2010A 测控仪自动控制单元控制面板 各键作用如下： 1 . SET------ 设置键，用于测量参数标定值、报警值、 PID 参数值的设定 2 ——移位键（选项键），选择需要修改的项目 3 ? —— 数值增加键，当项目选中后，增加该项目的数值 4 . —— 数值减小键，当项目选中后，减小该项目的数值 5. ； —— 回车确认键，当项目修改完毕，确认该项目的修改 6. FUM----- 扩展功能键，当前可用于测量油耗的开始，当按下此键时，液晶显示屏上的“油 耗”会闪烁，表示测量油耗动作已经开始。 液晶显示屏 ---- 显示测量、控制参数的设定值和测量值 转矩、转速、功率、油耗率、机油温度、机油压力、出水温度、排气温度、 油门（或气门）开度百分数、励磁电流（或水门）开度百分数。 8. M —— 转矩设定、控制旋纽，设定、控制发动机转矩；当转动此旋扭时，液晶显示屏 上的转矩的显示值是控制值，当停止旋转 1~2秒后，恢复显示测量值。 9. M/n —— 测功机恒转矩、油门恒转速控制方式键。 10 .M/P---- -- 测功机恒转矩、油门位置控制方式键。 11 .n/P ---- -- 测功机恒转速、油门位置控制方式键。 12 .n --- 转速设定、控制旋纽，设定、控制发动机转 速； 当转动此旋扭时，液晶显示屏 上的转速的显示值是控制值，当停止旋转 1~2秒后，恢复显示测量值。 13 .n/M----- - 测功机恒转速、油门恒转矩控制方式键。 14 .M/n 2- ------测功机恒转矩（设定转矩=K*n 2 ）、油门位置控制方式键，即推进特性控制 方式。 P1/P —— - 测功机恒位置、油门恒位置控制方式键。 15 .P —— 油门、励磁、水门位置调节旋纽，设定油门、励磁、水门位置；当转动此旋扭 时，液晶显示屏上的油门或电流的显示值是控制值，当停止旋转 后，恢 复显示测量值。 16 . REM------ 远程控制键，当键上方灯点亮时，指示本机处于远程控制状态；此时通过 转矩 N.m 转速 r/min 功率 kW 油耗 g/kw.h 油门 % 电流 % 油温 °C 油压 kPa 水温 °C 排温 1~2秒 17
《汽车燃油经济性实验》实验报告 专业班级姓名指导老师袁焕同组人员实验地点校外实验时间六、结果整理与分析 等速燃料消耗量实验记录 变速器档位： 序 号 行驶 方向 速度表 指示数 （km/h） 实际车速 （km/h） 通过测量 段时间 （s） 燃料消耗 量实验值 （ml） 燃料消 耗量 （L/100km 汽车燃油经济性实验 一、实验目的 等速行驶燃料消耗量实验 二、设备和仪表 流量计、非接触车速仪或相应的车速、行程记录装置（精度不低于 0.5%）、实验车等。 三、准备工作 1．流量计、非接触车速仪安装在实验车适当的位置； 2．按非接触车速仪说明书规定接通电源，检查仪器的功能是否正常； 3．检查实验车轮胎气压是否符合规定要求； 4．实验车装额定载荷。 四、实验步骤 等速行驶燃料消耗量实验 1）测试路段：500m。 2）实验方法： 汽车用常用档位，等速行驶，通过500m的测试路段，测量通过该路段的时间和燃油消耗量。实验车速从20km/h（最小稳定车速高于20km/h时，为30km/h）开始，以10km/h的整数倍均匀选取车速，直到最高车速的90%，至少测定5个实验车速。同一车往返两次，测量结果经重复性检验认可后，记入实验报告中的表。 3）绘制等速燃料消耗量特性曲线 以实验车速为横坐标，燃料消耗量为纵坐标，绘制等速燃料消耗量散点图。根据散点图，绘制等速行驶燃料消耗量特性曲线。 五、注意事项 1．实验车的总质量，按实验车的整备质量加参加试验的在车人员质量（每人按 65kg）计。 2．实验过程中，轮胎充气压力应符合该车技术条件规定，误差不得超过±10kPa。 3．实验时天气应无雨无雾，气温0～40℃，风速不大于3m/s。 4．实验应在清洁、干燥、平坦的，用沥青或混凝土铺装的直线道路上进行，道路长2～3km，宽度不小于8m，纵向坡度在1‰以内。
实验一: 发动机的检测与诊断实验 ——发动机综合性能检测实验 适用专业：汽车服务工程专业车辆工程专业实验时数：2学时设计性实验——汽车发动机性能综合测定 一、实验目标：1) 掌握实验设计、实验数据处理和分析的基本方法； 2) 掌握发动机性能综合分析仪和汽车性能检测仪的接线方法和基本操作； 3) 了解发动机性能综合分析仪和汽车性能检测仪的主要功能； 二、实验仪器：发动机综合性能分析仪 被测车辆: 三、实验内容：1)测试设备的安装、调试； 2)数据采集、分析； 3)故障排除和检验。 四、实验要求：1) 在理论指导下，根据实验目的，在指导教师的指导下完成实验设计，对 实验路线和方法的可行性进行分析论证； 2) 根据实验设计和实验内容的要求，熟悉掌握所需仪器的结构、原理、操 作规范等； 3) 根据实验室安排，独立完成实验数据的采集等实操环节； 4) 对实验结果进行科学的分析和论证，得出科学的结论； 5) 撰写实验报告、答辩。 五、发动机综合性能检测的基本内容及特点 发动机是汽车的动力源，是汽车的心脏，汽车的一些基本技术性能都直接或间接地与发动机的相关性能相联系。因此发动机综合性能的检测对整车性能的了解至关重要。 发动机综合性能检测与发动机台架试验不同，后者是发动机拆离汽车以测功机吸收发动机的输出功率对诸如功率和扭矩以及油耗和排放等最终性能指标进行定量测定，而发动机综合性能检测装置主要是在检测线上或汽车调试站内就车对发动机各系统的工作状态，如点火、喷油、电控系统和传感元件以及进排气系统和机械工作状态等的静态和动态参数进行分
析，为发动机技术状态判断和故障诊断提供科学依据，有专家系统的发动机综合分析仪还具有故障自动判断功能，有排气分析选件的综合分析仪还能测定汽车排放指标。
目录【摘要】 (1) 【关键词】 (1) 1.引言 (1) 2.汽车发动机结构组成及工作原理 (1) 发动机结构组成 (1) 发动机工作原理 (4) 3.汽车发动机故障诊断设备及诊断基本方法 (5) 发动机故障诊断设备 (5) 发动机故障诊断基本方法 (6) 4.发动机故障检测与维修 (6) 发动机无法启动原因与分析 (6) 发动机无法启动故障排除方法 (9) 5.结束语 (9) 6.致谢 (9) 7.参考文献 (9) 8.附录 (9)
汽车发动机故障检测与维修 汽车检测与维修技术X班 XXX 指导教师：XXX 【摘要】本文简单的介绍了汽车发动机的概况，叙述了汽车发动机的构造组成，工作原理，故障现象，故障原因分析以及故障诊断与排除方法。 【关键词】汽车发动机结构原理故障诊断排除 1.引言 随着汽车越来越多的走入寻常百姓家中，为我们出行带来了方便，与此同时汽车故障也为我们带来了许多麻烦。发动机是汽车的心脏，为汽车的提供动力，当汽车发动机出现故障时，我们要先根据现象将故障归纳到某一系或机构中。然后再从中找到具体的故障部位。最后进行修复或更换，将故障排除。因此发动机故障分析与排除的关键是要弄清故障现象，故障原因和排除方法。要想找出发动机故障的原因及排除故障，首先必须了解熟悉发动机的构造组成和工作原理。 2.汽车发动机结构组成及工作原理 发动机结构组成 汽车发动机主要由“两大机构，五大系统”组成。“两大机构”是指曲柄连杆机构和配气机构；“五大系统”分别是燃料供给系统，冷却系统，润滑系统，点火系统，启动系统。①曲柄连杆机构 曲柄连杆机构由机体组、活塞连杆组、曲轴飞轮组三部分组成。 （1）机体组：气缸体、气缸垫、气缸盖、曲轴箱、汽缸套及油底壳。 （2）活塞连杆组：活塞、活塞环、活塞销、连杆。 （3）曲轴飞轮组：曲轴、飞轮、扭转减振器、平衡轴。 曲柄连杆机构的作用是提供燃烧场所，把燃料燃烧后产生的气体作用在活塞顶上的膨胀压力转变为曲轴旋转的转矩，不断输出动力。 （1）将气体的压力变为曲轴的转矩。
汽车动力性和经济性 试验报告 实验内容：汽车加速性能试验 汽车等速燃油消耗率试验
一、 汽车加速性能试验 1、 实验目的 1) 通过实验的环节，了解汽车试验的全过程； 2) 掌握最基本的汽车整车道路试验测试技术，包括试验车的检查准备、测量原理， 试验方案的设计、测试设备的选择、试验操作、误差来源和控制、数据的取得和记录、试验结果分析计算整理； 3) 巩固课堂上所学的汽车理论和汽车试验知识，提高实践能力； 2、 实验条件 1) 试验前检查汽油发动机化油器的阻风阀和节气阀，以保证全开； 2) 柴油发动机喷油泵齿条行程能达到最大位置； 3) 装载量按试验车技术条件规定装载（满载）； 4) 轮胎气压负荷车上标示规定； 5) 风速3/m s ≤； 6) 试验车经充分预热； 7) 试验场地应为干燥平坦且清洁的水泥或沥青路面，任意方向的坡度2%≤ 3、 主要实验仪器设备与实验车参数 试验车参数列表：
试验仪器： 五轮仪采样频率100赫兹 4、试验内容 总体的速度-时间曲线如下所示： 4.1 实验一：低速滑行法测滚动阻力系数 1)试验目的： 了解滑行试验条件、方法；学会仪器使用；掌握车速记录、分析方法；计算滚动阻力系数。 2)试验内容： a）.在符合实验条件的道路上，选取合适长度的直线路段，作为加速性能试验路段，在两端设置标杆作为标号； b）.试验车辆加速到大于20km/h，将变速器置于空挡后，按下采集系统“开始”键，直至车辆停止，按“结束键”，记录车辆从20km/h到停止这一过程车速的变化。
c ）. 试验在同一路段往返各进行一次； 3) 试验数据处理 汽车理论课上学到，汽车行驶方程式为：t f w i j F F F F F =+++；即 02cos sin 21.15q g T D a T i i C A du Gf G u m r dt ηααδ=++ + 考虑到试验场地的道路坡度不大，从而有：cos 1,sin tan i ααα≈≈=；实验过程中风速较小，且车速较低，因此也可以忽略空气阻力w F 一项；同时试验汽车挂空挡记录，所以0t F =。 从而汽车行驶方程式简化为：0du Gf Gi m dt δ=++ 同时空挡的情况下，飞轮空转，可以认为1δ=，所以 ()du f i g dt =-+； （在滚动阻力与坡道阻力同向情况下，i 取正号；反向时，i 取负号）； 截取20km/h-0km/h 的数据，用matlab 作图如下所示： 由北向南20km/h 滑行停车曲线 拟合到的曲线为y=-0.3362x+40.3207
期中试题动力性燃油经济性计算
整车参数表 变速器速比
拟合公式系数 1、绘制功率平衡图： 根据公式0 377 .0i i rn u g a =，将各参数代入公式得发动机转速对应的车速； 根据负荷特性曲线的拟合公式可以得到转矩； 根据公式9550 n T P q t e =，计算功率；
1档数值： MATLAB程序： 车速： n=[0 815 1207 1614 2012 2603 3006 3403 3804 4200]; y=0.00437306*n 转矩： p=[-3.8445 40.875 -165.441 295.28 -19.313]; >> n=[0 0.815 1.207 1.614 2.012 2.603 3.006 3.403 3.804 4.200]; >> T=polyval(p,n) 功率：
p=[-3.8445*10^-12 40.875*10^-9 -0.000165441 0.29528 -19.313 0]; n=[0 815 1207 1614 2012 2603 3006 3403 3804 4200]; P=polyval(p,n)/9550 一档的功率特性图： a=[0 3.5640 5.2783 7.0581 8.7986 11.3831 13.1454 14.8815 16.6351 18.3669]; b=[0 11.2548 20.1946 29.0798 36.8651 47.0855 53.4233 58.7553 61.7021 59.1691]; values = spcrv([[a(1) a a(end)];[b(1) b b(end)]],3); plot(values(1,:),values(2,:), 'g'); 2档数值：
实验二 汽车燃油经济性能试验 一、实验内容 (1)直接档加速燃料消耗量实验 (2)等速行驶燃料消耗量实验 (3)六工况燃料消耗量实验 二、实验目的要求 了解流量计的结构、工作原理、使用方法；掌握汽车路上循环的燃料消耗量 测量方法以及汽车燃料经济性的评价指标和评价方法；根据实验数据，分析评价实验车的燃料经济性。 三、仪器设备 1．主要仪器设备 流量计或汽车拖拉机综合测试仪、综合气象观测仪及实验车等。 2．流量计的结构特点和工作原理 流量计主要由两部分组成，即传感器和表头。流量计的关键在于传感器，它直接影响到测试精度和可靠性。目前车用流量计传感器多采用四活塞式传感器，其工作原理见图1和图2。 由上图可见，在壳体内安装有四个互成90°的活塞A 、B 、C 和D ，同时也是四个滑阀。由滑阀开闭时刻的巧妙配合，实现了油缸吸排油的连续进行。 如图 图1 四活塞式流量传感器工作原理 图2 四活塞式流量传感器工作状态图
1所示，进油室内充有一定压力的燃油，在图示位置由于B、D两油缸内的压差作用，使曲柄按逆时针方向转动，将B缸内的存油经排油道流向出油孔，曲柄继续转动活塞B到达上止点排油完毕。此时活塞C正好封闭B的吸、排油道。曲柄继续转动，此时油缸B与进油室相通，从而B缸进油，D缸开始排油，C 缸继续排油。当活塞C到达上止点后曲柄继续转动，活塞D前移，使C缸与进油室相通而进入吸油过程。曲柄继续转动，D缸继续排油，A缸开始排油，如此进油排油不断进行，曲柄就连续运转（如图2所示）。曲柄每转一周，各缸排油一次，此时的排油量等于4个缸的容积。通过一套传动和转动机构将曲柄的转动变成电脉冲信号。
目录 【摘要】 (1) 【关键词】 (1) 1.引言 (1) 2.汽车发动机结构组成及工作原理 (1) 2.1发动机结构组成 (1) 2.2发动机工作原理 (4) 3.汽车发动机故障诊断设备及诊断基本方法 (5) 3.1发动机故障诊断设备 (5) 3.2发动机故障诊断基本方法 (6) 4.发动机故障检测与维修 (6) 4.1发动机无法启动原因与分析 (6) 4.2发动机无法启动故障排除方法 (9) 5.结束语 (9) 6.致谢 (9) 7.参考文献 (9) 8.附录 (9)
汽车发动机故障检测与维修 汽车检测与维修技术X班 XXX 指导教师：XXX 【摘要】本文简单的介绍了汽车发动机的概况，叙述了汽车发动机的构造组成，工作原理，故障现象，故障原因分析以及故障诊断与排除方法。 【关键词】汽车发动机结构原理故障诊断排除 1.引言 随着汽车越来越多的走入寻常百姓家中，为我们出行带来了方便，与此同时汽车故障也为我们带来了许多麻烦。发动机是汽车的心脏，为汽车的提供动力，当汽车发动机出现故障时，我们要先根据现象将故障归纳到某一系或机构中。然后再从中找到具体的故障部位。最后进行修复或更换，将故障排除。因此发动机故障分析与排除的关键是要弄清故障现象，故障原因和排除方法。要想找出发动机故障的原因及排除故障，首先必须了解熟悉发动机的构造组成和工作原理。 2.汽车发动机结构组成及工作原理 2.1发动机结构组成 汽车发动机主要由“两大机构，五大系统”组成。“两大机构”是指曲柄连杆机构和配气机构；“五大系统”分别是燃料供给系统，冷却系统，润滑系统，点火系统，启动系统。① 2.1.1曲柄连杆机构 曲柄连杆机构由机体组、活塞连杆组、曲轴飞轮组三部分组成。 （1）机体组：气缸体、气缸垫、气缸盖、曲轴箱、汽缸套及油底壳。 （2）活塞连杆组：活塞、活塞环、活塞销、连杆。 （3）曲轴飞轮组：曲轴、飞轮、扭转减振器、平衡轴。 曲柄连杆机构的作用是提供燃烧场所，把燃料燃烧后产生的气体作用在活塞
重庆机电职业技术学院 汽车发动机拆装与检测实训报告 系别 专业 班级 姓名 学号 指导教师 实训时间20 -20 学年第期 车辆工程系编制
前言 汽车发动机拆装与检测实训是《汽车发动机构造与检修》课程的重要实践教学环节。通过实训，巩固学生的汽车发动机构造与原理知识；使学生熟悉汽车发动机总成及各大机构系统的拆装规范，掌握检测与调整方法；学会常用拆装工具的正确选择与操作；提高学生的动手能力；增强学生的组织纪律观念，养成吃苦耐劳及团队合作精神。 为完善教学，促进学生理论知识的强化和操作技能的提高，特编制本实训报告，使学生在实训过程中目的明确，内容清楚。 学生应认真结合教材相应内容，了解各个实训项目的实训目的、内容、步骤及要求，在实训过程中认真执行，并认真完整地填写实习报告。 编写人：王永伦
实训目的与基本要求 一、实训目的 1、通过实训教学，使书本知识紧密联系实际。 2、通过学生亲自动手拆装发动机，可有效提高实践操作技能，更好地适应社会需要。 3、通过实训教学，逐步培养学生热爱专业、热爱劳动、学会学习、 团结互助的品德。 二、实训基本要求 1、学会发动机常用拆装工具和仪器设备的正确选用。 2、学会发动机总体拆装、调整和各系统主要零部件的正确拆装。 3、学会发动机主要零部件的检测。 4、掌握发动机的基本构造和基本工作原理。 5、掌握发动机各组成机构及系统的结构、工作原理。 三、其他要求 1、操作前，应在理论知识复习的基础上，并在实训教师指导示范下， 由学生独立完成。 2、报告书的书写要做到字迹工整、排列整齐，回答问题准确、简明 扼要。 3、实训时，注意操作步骤、操作规程，了解并初步掌握仪器设备及 工、量具的正确使用方法。 4、在实训过程中，应做好实训记录，并进行认真整理归纳后，再将 有关内容（包括附图）书写到报告书中。
第2章汽车发动机检测与诊断技术 意义：气缸密封性与发动机气缸活塞组（气缸、活塞、活塞环、气门、气缸盖和气缸垫等）的技术状况直接相关，因而气缸密封性的检测参数可作为气缸活塞组技术状况的评价指标。 原因：在使用过程中，由于磨损、烧蚀、结胶、积炭等原因，气缸活塞组技术状况变坏，从而使气缸密封性不良，发动机动力性和经济性下降。 检查方法：不解体(1)气缸压缩压力(2)气缸漏气量/率(3)曲轴箱窜气量(4)进气管真空度说明：就车检测时，只要进行其中的一项或两项，就能确定气缸密封性的好坏。 2.1.1气缸压缩压力的检测 (1)气缸压缩压力与发动机的热效率和平均指示压力有直接关系。 (2)发动机的转矩和功率取决于各缸内的平均压力，气缸密封性是保证发动机气缸压缩压 力正常的基本条件。 (3)若气缸密封性差，则发动机的动力性、经济性和排放性能都将变差。 (4)气缸压缩压力是评价气缸密封性最为直接的指标，并且由于所用仪器简单，测量方便， 因此得到广泛应用。 1、气缸压力表检测法 优点： 用气缸压力表检测气缸压缩压力(以下简称气缸压力)具有价格低廉、仪表轻巧、实用性强和检测方便等优点，因而在汽车维修企业中应用十分广泛 气缸压力的检测方法 ①发动机应运转至正常工作温度。 ②拆除空气滤清器和全部火花塞或喷油器(柴油机)。 拆前吹净周围灰尘和脏物，拆后按顺序放置。汽油机应把分电器中央电极高压线拔下并可靠搭铁，防止电击和着火。 ③节气门和阻风门置于全开位置。 ④把气缸压力表的锥形橡胶接头压紧在被测缸的火花塞孔内，或把螺纹管接头拧在 火花塞孔上。 ⑤用起动机带动曲轴旋转3～5s （不少于四个压缩行程），指针稳定后读取并记录 读数，按下单向阀使指针回零。 ⑥按上述方法依次测量各缸，每个气缸的测量次数应不少于三次，测量结果取其平 均值。 说明： 柴油机缸压就车检测时，应使用螺纹接头的气缸压力表。如果该机要求在较高转速下测量，此种情况除受检气缸外，其余气缸均应工作。其它检测条件和检测方法同于汽油机。 检测结果的影响因素 用气缸压力表测得的气缸压缩压力，不仅与气缸密封性有关，还受发动机转速的影响，即与活塞在缸内压缩行程所持续的时间密切相关。 当起动机带动发动机在较低转速范围内运转时，即使是较小的转速差，也能使气缸压缩压力检测结果发生较大的变化。 只有当发动机曲轴转速超过某一值时(一般为150r／min)，检测结果受转速的影响才会较小。 检测时，发动机转速高低取决于蓄电池和起动机的技术状况以及发动机旋转时的摩擦阻力矩。
汽车燃油经济性的计算 汽车燃油经济性是汽车的一个重要性能，也是每个拥有汽车的人最关心的指标之一。它关系到每个人的切身利益，在汽车说明书中大概最引人注意的技术规格也是燃油消耗。由于要求节约能源和减少消耗能源时产生的温室效应的副作用，所以降低汽车燃油消耗似乎就成了汽车制造者和使用者的一个永恒的课题。 概述 世界上评论汽车燃油经济性一般用耗油量或油行程来表示。 耗油量是指汽车满载时单位行驶里程所需燃油体积。我国和欧洲都用行驶百公里消耗的燃油数(L)来表示，即L/ 100 km ；油行程是指汽车满载时，单位体积燃油所能行驶的里程，美国就是用每加仑燃油能行驶的里程数来表示，即m ile/gal(英里/加仑)。 前一种表示法，数值越小，燃油经济性越好；后一种表示法，数值越大，燃油经济性越好(换算关系：1加仑=4. 546 L ，1英里=1.609 km)。 汽油的燃油经济性指标与发动机的特性和汽车的自重、车速及各种运动阻力如空气阻力、滚动阻力和爬坡阻力等大小、传动系的效率及减速比等都有关系，因而在数值上往往与实际情况有差别。 在汽车设计与开发工作中，常需要根据发动机太假实验得到的万有特性图与汽车功率平衡图，对汽车燃油经济性进行估算。我们将介绍燃油经济性循环行驶试验的各工况，如等速行驶，加速、减速和怠速停车等行驶工况的燃油消耗量计算方法。 1.等速行驶工况燃油消耗量计算 等速时发动机应提供的功率为 )(1 w f T e P P P += η由Ua 和Pe 在万有特性图上可确定燃油消耗率b 。 设已知汽车的车速 =150km/h ，发动机功率 =43kW ，可在万有特性图上确定燃油消耗率b =270g/(kW ·h)
