第一步执行器与阀门的安装:
1. 在拿到气缸后首先检查气缸型号是否正确，检查气缸为开状态还是关状态，通常情况下安装时为关状态。（大口径阀门也可以开状态安装）
全关状态
2.检查气缸旋转方向，逆时针旋转开阀，顺时针旋转关阀。
开方向关方向
3. 在气缸与阀门连接时检查气缸的连接孔中心距与阀门上法兰连接孔中心距是否一致。
4. 检查气缸轴方与阀门的轴方是否一致，如果
轴方不一致可加装方套
5.安装时气缸要与阀门状态保持一致。（注意不能一个为开状态一个为关状态，否则阀门旋转方向会相反）。
阀门全关执行器全关状态
6.安装状态：（客户无特殊要求外）蝶阀与执行器成90度安装。球阀与执行器安装为平行状态。
———————————— ' --
蝶阀安装状态球阀安装状态
第二步安装电磁阀：（根据客户需求）1.在安装好气动执行器后如需要安装电磁阀，
注意电磁阀上0型圈是否完好。
2.安装好以后通气看阀门是否为全闭状态，否则把电磁阀拆下旋转180度重新安装。（无特殊要求安装后为全关状态）。
常闭状态常开状态
第三步安装回信器:
1. 先要把气缸上端指示盖上螺丝拆下，回信
器连接轴插入气缸中轴的凹槽内，"然电「定好连接螺栓
F g A
■精选资料，欢迎下载
2. 打开回信器上盖，检查行程挡块是否与阀门 开关相对应。阀门全开时黄色挡块压下开关，阀 门全关时红色挡块压下开关。以及装上盖时，上 盖上的指示也要与阀门开关一至
全开位置 全关位置
第四步调试：
1.在没有电磁阀的情况下，首先从一端通气， 看阀门开或关的位置是否到位。如果没有到位把 相对应的限位螺丝向外放松一点，多少根据阀门 位置相差
多少来决定。一个是开限位，一个是关
全开状态 全关状态
限位。通常情况下执行器左边通气为开阀，右边 通气为关阀。限位开关通常情况下，左边为开限 位，右边为关限位。（逆时针旋转行程放大，顺 时针行程变小）。（注：调整后应锁紧）
开限位 2.在装上电磁阀以
后，首先通气看阀
门是否为 全关状
态，否则检查电磁
阀及阀门安装状态。使 用电磁阀上手动开关调试，看阀门的全开和全关 位置是否到位，行程如需调整，方法与上面一样。
有两种切换方式
一种是按钮切换
另一种是旋转切换
关限位
第一步执行器与阀门的安装: 1.在拿到气缸后首先检查气缸型号是否正确， 检查气缸为开状态还是关状态，通常情况下安装时为关状态。（大口径阀门也可以开状态安装）. 全关状态 2.检查气缸旋转方向，逆时针旋转开阀，顺时 针旋转关阀。 开方向关方向 3.在气缸与阀门连接时检查气缸的连接孔中心 距与阀门上法兰连接孔中心距是否一致。 4.检查气缸轴方与阀门的轴方是否一致，如果
轴方不一致可加装方套。 5.安装时气缸要与阀门状态保持一致。（注意不能一个为开状态一个为关状态，否则阀门旋转方向会相反）。 阀门全关执行器全关状态 6. 安装状态：（客户无特殊要求外）蝶阀与执行器成90度安装。球阀与执行器安装为平行状态。 蝶阀安装状态球阀安装状态 第二步安装电磁阀：（根据客户需求） 1.在安装好气动执行器后如需要安装电磁阀，
注意电磁阀上O型圈是否完好。 2.安装好以后通气看阀门是否为全闭状态，否则把电磁阀拆下旋转180度重新安装。（无特殊要求安装后为全关状态）。 常闭状态常开状态 第三步安装回信器： 1. 首先要把气缸上端指示盖上螺丝拆下，回信器连接轴插入气缸中轴的凹槽内，然后固定好连接螺栓。
2. 打开回信器上盖，检查行程挡块是否与阀门开关相对应。阀门全开时黄色挡块压下开关，阀门全关时红色挡块压下开关。以及装上盖时，上盖上的指示也要与阀门开关一至。 全 关 全开位置全关位置 指 示 全开状态全关状态 第四步调试： 1.在没有电磁阀的情况下，首先从一端通气，看阀门开或关的位置是否到位。如果没有到位把相对应的限位螺丝向外放松一点，多少根据阀门位置相差多少来决定。一个是开限位，一个是关
第一步执行器与阀门的安装: 1. 在拿到气缸后首先检查气缸型号是否正确，检查气缸为开状态还是关状态，通常情况下安装时为关状态。（大口径阀门也可以开状态安装） 全关状态 2.检查气缸旋转方向，逆时针旋转开阀，顺时针旋转关阀。 开方向关方向 3. 在气缸与阀门连接时检查气缸的连接孔中心距与阀门上法兰连接孔中心距是否一致。 4. 检查气缸轴方与阀门的轴方是否一致，如果
轴方不一致可加装方套 5.安装时气缸要与阀门状态保持一致。（注意不能一个为开状态一个为关状态，否则阀门旋转方向会相反）。 阀门全关执行器全关状态 6.安装状态：（客户无特殊要求外）蝶阀与执行器 成90度安装。球阀与执行器安装为平行状态。 ——■ ■ - -—— ' ? - 蝶阀安装状态球阀安装状态 第二步安装电磁阀：（根据客户需求）1.在安装好气动执行器后如需要安装电磁阀，
注意电磁阀上0型圈是否完好。 2.安装好以后通气看阀门是否为全闭状态，否则把电磁阀拆下旋转180度重新安装。（无特殊要求安装后为全关状态）。 常闭状态常开状态 第三步安装回信器: 1.首先要把气缸上端指示盖上螺丝拆下，回信
2.打开回信器上盖，检查行程挡块是否与阀门开关相对应。阀门全开时黄色挡块压下开关，阀门全关 时红色挡块压下开关。以及装上盖时，上盖上的指 示也要与阀门开关一至。 i- ：r■MB____ 全开位置全关位置 全开状态全关状态 第四步调试： 1.在没有电磁阀的情况下，首先从一端通气，看阀门开或关的位置是否到位。如果没有到位把相对应的限位螺丝向外放松一点，多少根据阀门位置相差多少来决定。一个是开限位，一个是关

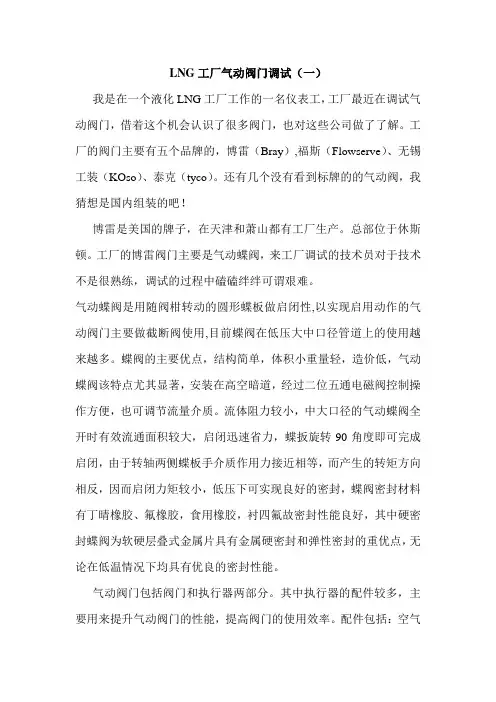

LNG工厂气动阀门调试（一） 我是在一个液化LNG工厂工作的一名仪表工，工厂最近在调试气动阀门，借着这个机会认识了很多阀门，也对这些公司做了了解。工厂的阀门主要有五个品牌的，博雷（Bray）,福斯（Flowserve）、无锡工装（KOso）、泰克（tyco）。还有几个没有看到标牌的的气动阀，我猜想是国内组装的吧！ 博雷是美国的牌子，在天津和萧山都有工厂生产。总部位于休斯顿。工厂的博雷阀门主要是气动蝶阀，来工厂调试的技术员对于技术不是很熟练，调试的过程中磕磕绊绊可谓艰难。 气动蝶阀是用随阀柑转动的圆形蝶板做启闭性,以实现启用动作的气动阀门主要做截断阀使用,目前蝶阀在低压大中口径管道上的使用越来越多。蝶阀的主要优点，结构简单，体积小重量轻，造价低，气动蝶阀该特点尤其显著，安装在高空暗道，经过二位五通电磁阀控制操作方便，也可调节流量介质。流体阻力较小，中大口径的气动蝶阀全开时有效流通面积较大，启闭迅速省力，蝶扳旋转90角度即可完成启闭，由于转轴两侧蝶板手介质作用力接近相等，而产生的转矩方向相反，因而启闭力矩较小，低压下可实现良好的密封，蝶阀密封材料有丁晴橡胶、氟橡胶，食用橡胶，衬四氟故密封性能良好，其中硬密封蝶阀为软硬层叠式金属片具有金属硬密封和弹性密封的重优点，无论在低温情况下均具有优良的密封性能。 气动阀门包括阀门和执行器两部分。其中执行器的配件较多，主要用来提升气动阀门的性能，提高阀门的使用效率。配件包括：空气
