淮北中利发电有限公司#1机组真空泵节能改造工程
技术规范书
批准：
审核
初审：
编写：
二零一七年十一月
目录
一、总则 (1)
二、概况 (1)
三、设计和运行条件 (1)
3.1系统概况和相关设备 (1)
3.2气象特征与环境条件 (1)
3.3水质 (2)
3.4凝汽器型式 (3)
3.5运行方式 (3)
四、技术要求 (3)
4.1真空泵的设计参数 (3)
4.2真空泵的技术规范 (4)
4.3原真空泵的运行参数 (4)
4.4真空泵的技术要求 (4)
4.5配套电动机要求 (5)
4.6仪表控制要求 (6)
五、工程范围 (8)
5.1一般要求 (8)
5.2数量：1台 (8)
5.3工程地点 (8)
5.4承包方式 (8)
5.5承包范围 (8)
5.6供货范围 (8)
六、总体进度及交付进度要求 (10)
七、设备试验及设备见证 (11)
7.1设备试验 (11)
7.2设备见证 (11)
八、油漆、包装、运输及验收 (13)
8.1油漆 (13)
8.2包装 (13)
8.3运输及贮存 (13)
8.4验收 (13)
九、现场服务、培训及质量保证 (13)
9.1现场服务 (14)
9.2现场培训 (14)
9.3质量保证 (14)
十、技术资料和交付进度 (14)
十一、现场设备安装、调试 (16)
十二、工期安排 (17)
#1机组A真空泵节能改造工程技术规范书
一、总则
1.1 本技术要求适用于临涣中利发电有限公司2×320MW机组的水环式真空泵节能改造设备,它提出了该设备的功能设计、结构、性能、安装和试验等方面的技术要求。
1.2 本技术要求所提及的技术条款和供货范围都是最低限度的要求，并未对一切技术细节做出规定，也未充分地引述有关标准和规范的条文，但卖方应保证用其最成熟的技术和经验提供符合本合同附件和相关工业标准的功能齐全的优质产品及其相应服务。对国家有关安全、环保等强制性标准必须满足其要求。
二、概况
临涣中利发电有限公司#1、2汽轮机为西南电力设计院设计，本公司规模为2×320MW汽轮机组，#1机组配套2台200 EVMA双级液环真空泵水环式真空泵。
三、设计和运行条件
3.1 系统概况和相关设备
设备安装地点：汽机房内，布置在0 米。
3.2 气象特征与环境条件
本区处于淮北平原腹地，位于南北冷暖气流交汇较频繁的地带，属暖温带半湿润季风气候区，其气候特点：四季分明、气候温和、日照时数多、无霜期长。春季温暖、气候回升快，天气多变；夏季炎热，蒸发量大，降雨集中；秋季凉爽，降温快，温差大；冬季天气严寒、雨量少。
淮北地区1月为最冷月，平均气温-1℃，实测最大季节性冻土深度不超过20cm，可以不考虑地基土的冻结温度。
其基本气象条件如下：
（1）气压（hPa）
多年平均气压1013.0
多年最高气压1044.7（1963年1月7日）
多年最低气压988.2（1972年6月11日）
（2）气温（℃）
多年平均气温14.5
多年最高气温41.1（1972年6月11日）
多年最低气温－21.3（1969年2月5日）
（3）相对湿度（%）
多年平均相对湿度70
多年最小相对湿度3（1977年）
（4）水汽压（hPa）
多年平均水汽压13.8
多年最大水气压42.3（1958年）
多年最小水气压0.2（1987年）
（5）降水量（mm）
多年年平均降水量847.2
多年年最大降水量1440.1（1963年）
多年年最小降水量501.5（1966年）
多年一日最大降水量249.7（1957年7月14日）多年一小时最大降水量87.1（2000年7月23日）
多年十分钟最大降水量30.3（1958年7月24日）
多年最长连续降水日数13 d（1965.7.6～7.18）
多年最长连续降水日相应降水量441.9
（6）蒸发量（mm）
多年平均蒸发量1748.7
多年年最大蒸发量2300.3（1968年）
多年年最小蒸发量1336.1（1986年）
（7）风速（m/s）
多年平均风速 2.8
多年极大风速31.4（2001年7月25日）
（8）其它
多年最大积雪深度（cm）20（1969年2月3日）多年最大冻土厚度（cm）26（1967年1月18日）3.3水质
双缸双排汽，凝汽器壳体上有给水泵汽轮机排汽口。
3.5 运行方式
每台机组设两台相同的水环真空泵，正常运行时，一台泵运行，一台泵备用；或在启动抽真空等条件下，两台泵也适合并列运行。
四、技术要求
4.1真空泵的设计参数
4.1.1汽轮发电机组铭牌出力为 320 MW；
压力：TRL工况设计平均背压 11.8 kPa(a) 冷却水温 33℃
设计工况时平均背压 4.9 kPa(a) 冷却水温 20 ℃
4.1.2真空泵热交换器冷却水源
真空泵热交换器冷却水采用开式水，其工作温度及工作压力如下：
冷却水工作温度：最高 33 ℃
正常 20 ℃
冷却水工作压力： 0.5 MPa
工作水补充水为凝结水，变频运行压力 1.5 MPa，工频运行压力 3.0 MPa 4.2真空泵的技术规范
型号：
型式：气冷罗茨水环真空机组
数量：本次改造1台
运行方式： 1台运行、原有真空泵备用
最低吸入真空： 0.5 kPa
转速：气冷罗茨真空泵 /水环真空泵 r/min
轴功率：
最大： 18.5/ 18.5 kW
最小： kW
总气量： m3/h
冷却水量： m3/h
补充水量： m3/h（压力1.5`2.8MPa，温度 41.7 ℃）
4.3原真空泵的运行参数
4.4真空泵的技术要求
4.4.1乙方所提供的气冷罗茨水环真空泵组是技术先进，经济合理，成熟可靠的产品，气冷罗茨泵配变频电机，使用进口变频器，运行电流不得超过45A，并具有较高的灵活性，既能够满足主机各种运行方式的需要，亦能适应机组变负荷的要求。
4.4.2热交换器板材符合冷却水质的要求，列管式换热器材质应为换热管为SS304不锈钢，其它CS；板式换热器板片SS304、密封NBR，其他CS。乙方应考虑到泵必须在低空气流量和高蒸汽流量的工况下运行。换热面积裕量应大于20%。
4.4.3泵的性能保证
（1）对应凝汽器工况下，即吸入压力4.9Kpa（a）对应冷却水温20℃时和吸入压力11.8kPa （a）对应冷却水温33℃时，单台气冷罗茨水环真空机组应能维持原有真空不会降低。
（2）气冷罗茨水环真空机组相对于原真空机组节能70%以上。
（3）气冷罗茨水环机组在正常运行的工况下，使用寿命不低于15年。
（4）气冷罗茨水环机组的外形尺寸应适于现场安装。
4.4.4设计中采取措施以防设备停运或故障时大气倒入凝汽器，而破坏真空，由进口双作用气动蝶阀和止回阀来保证。
4.4.5每套真空机组的真空泵、电动机、冷却器、分离器等全部设备应集装在一个钢制底板上。集装装置的内部管道、电缆应全部连接完成。联轴器装有可移式坚固的钢制封闭罩，并牢固地固定在底板上的防护装置。
4.4.6同型号泵的零件中（包括备用品）都应是完全可以互换的。
4.4.7 真空泵的排气管连接方式为顶排式。
4.5 配套电动机要求
4.5.1电动机采用380V系统电压供电。电动机的设计与构造，必须与水环式真空泵设备的运行条件和维护要求相一致。电动机应按照设备可能需要的特殊转矩要求进行设计。
4.5.2当气冷罗茨水环真空机组运行在设计条件下时，电动机的铭牌容量不小于拖动设备最大运行工况下所需功率的115%。
4.5.3为落实国安经贸委1999年第16号令和2002年34号令即在2002年底前淘汰热轧硅钢片，推广采用冷轧硅钢片的有关精神，电机选型为YE3系列三相异步电动机。
4.5.4电机应符合GB18613-2002《中小型三相异步电动机能效限定值及节能评价值》的能效限定的要求。
4.5.5全封闭外风扇冷式鼠笼型结构。
4.5.6电机功率等级和安装尺寸完全符合国际电工委员会（IEC）标准
4.5.7电机绝缘等级为F级，环境温度不超过40℃时 F级绝缘允许温升为105K。
4.5.8电机防护等级为IP55 。
4.5.9电机冷却方式为：IC411(见GB/T1993) 。
4.5.10电机工作制式：连续
4.5.11电机电源接线盒位置在机座顶部。
4.6仪表控制要求
4.6.1乙方配套供应的仪表和控制设备范围及选型须由甲方认可，这些仪表和控制设备应安全、可靠，与全厂热控设备选型相一致并满足机组DCS集中监控的需要。
4.6.2乙方所提供的一次测量元件及仪表采用符合国家最新标准的进口元件，不得使用非标测量元件。仪表量程单位采用国家法定计量单位。热电阻采用Pt100，模拟量信号要求4~20mA DC，开关量信号要求为无源干接点，触点型式为SPDT，触点容量为230V AC 5A，220V DC 3A。磁翻板液位计能送出汽液分离器液位高、低信号。提供可传输液位连续信号液位变送器，保证对分离器液位进行实时监控。
4.6.3乙方提供完整的仪表测量和控制装置，以确保可靠的检测、控制功能。高、低水位开关的动作准确，输出接点可靠，应能满足水环真空泵的安全可靠运行，确保凝汽器真空。4.6.4乙方提供的仪表接口保证介质的测量值和读数的准确性。用于泵联锁和保护的压力接点信号由压力变送器送出，，保证其动作的可靠性。压力变送器为进口产品且型号规范须经甲方认可。
4.6.5双作用气动蝶阀应配进口品牌的两位五通电磁阀，一旦失去气源或电源，进口控制阀保持原位。
4.6.6在本体及管道上开孔的压力测点应配供一次阀门和门前短管。
4.6.7设备接线盒具有良好的防尘、防水、防潮功能，便于现场固定安装，其防护等级至少应为IP54，PLC变频控制柜内端子排列整齐，标记明显、准确。PLC变频控制柜有远传DCS、就地控制功能，与远方控制接口满足甲方整个控制系统设计的需要。本设备不配置电机接线柜。
4.6.8乙方提供水环式真空泵及其附属设备的系统流程图和热工检测系统图，并以表格的形式详细列出与之对应的仪表，控制设备清单（包括名称、数量、型式规范、安装地点、功能、生产厂家、供货方、保护动作值），提供送至DCS及由DCS输出控制设备I/O清单，PLC变频控制柜内设备布置图，逻辑说明及联锁保护要求并由甲方认可。
4.6.9 DCS的远方控制接口设备至少应包括下列（不限于此）：
◎向DCS传送的信号：
――真空泵入口气动蝶阀开状态；
――真空泵入口气动蝶阀关状态；
――入口压力<某一值>，允许启泵；
――分离器液位正常；
――分离器液位低；
――分离器液位4-20mA信号
◎接收DCS的指令信号
――开机组入口气动蝶阀；
――关机组入口气动蝶阀；
――开补水阀；
――关补水阀；
――开放空电磁阀；
――关放空电磁阀；
4.7电气控制设备要求
4.7.1投标人提供的控制柜，应为安装在它们内部或上面的设备提供环境保护。即能防尘、防滴水、防腐、防潮、防结露、防昆虫及啮齿动物，能耐指定的高、低温度以及支撑结构的振动，室内安装应符合IP54标准。
4.7.2投标方提供的动力控制柜内所配电气元件全部采用进口产品。当接线盒内并存强电动力回路、强电控制回路和弱电控制回路时，投标方应将各种回路关联的控制器件、端子排和连接导线分隔布置，采取防止强电回路干扰弱电信号回路的措施。
4.7.3控制柜内的引线要排列整齐，各接线端子要有明显的标记，以使招标方能够方便地识别测点并接线，利于运行、检修安全。直流回路和交流回路电缆电线分别按国家标准颜色执行。控制柜的颜色由招标方确定，控制柜应带液晶面板便于操作。所有信号可通过PLC远传到DCS.
4.7.4柜体内端子排的额定电压不应低于1000V，应具有隔板、编号等，对外电缆联线均应通过端子排，端子排采用进口品牌，直流正、负极端子隔开布置。
4.7.5柜体内导线截面不应小于2.5mm2。绝缘电压水平均不应低于1000V。
4.7.6柜体下方设有接地端子，接地端子为压接型。
4.7.7柜体体上的所有设备（包括继电器、控制开关、熔断器、空气开关、指示灯及其它独立安装的设备），均有铭牌或标签框，以便于识别。
4.7.8柜体要求为不锈钢材质。柜体颜色由业主指定。
4.7.9柜体内元器件配置按断路器、接触器、热继电器配置。柜内断路器和接触器和电缆选型容量应大于实际负荷容量的40%以上。
4.7.10控制柜二次回路设计应满足就地控制、DCS控制（干接点）、就地电压、电流显示、就地启、停状态显示、DCS启、停状态显示（干接点）、远方电流显示（变送器4-20mA）功能。
4.7.11由于DCS干接点容量限制，DCS启、停回路应加装中间继电器。
五、工程范围
5.1 一般要求
5.1.1 乙方应提供详细供货清单，清单中依次说明型号、数量、产地、生产厂家等内容。对于属于整套设备运行和施工所必需的部件，即使本合同附件未列出和／或数目不足，乙方仍须在执行合同时补足。
5.1.2 乙方应提供所有安装和检修所需专用工具和消耗材料等，并提供详细供货清单。
5.1.3 乙方提供备品备件，并在投标书中给出具体清单。
5.1.4 乙方提供所供设备中的进口件清单。
5.1.5 乙方提供的技术资料清单。
5.1.6 交货地点均为工程现场
5.2 数量：1台
5.3工程地点
临涣中利发电有限公司生产厂房内，与#1机A真空泵并列安装或安装在A/B真空泵东侧检修空地。
5.4 承包方式
#1机组真空泵节能改造工程，采取EPC总承包管理的交钥匙工程。
中利公司商务通知中标单位签合同开始算起35天交钥匙。
5.5承包范围
5.5.1淮北中利发电有限公司机组#1机组A真空泵改造工程，其内容包括项目范围内所有设计、设备制造、设备及管道材料供货、运输、保管及检查、拆装、调试性能试验、培训等方面的技术服务。
5.5.2乙方在进行改造时，同时考虑机组与机组原管道的接口设计和安装，包括基础设计制做和本装置与装置提供控制柜之间所有电气和热控安装。甲方负责将所需线路引置控制柜前。
5.6 供货范围
5.6.1表一：设备范围
表2
5.6.2成套内各系统的管材及附件
●密封等系统的所有设备、管路、阀门和附件等均由乙方提供。
●电气设备：泵的驱动电动机由乙方成套供货。
●仪器及仪表测量元件和控制操作装置
●成套范围内各系统及设备的测量元件、仪表、仪器装置及设备至PLC变频控制柜内电
缆、导线由乙方提供，并提出对控制气源或电源的技术要求。
●连接件：所有地脚螺栓、底板、管路接口处的法兰、反法兰及螺栓等由乙方提供。
●乙方承诺在就地真空表、压力表前加装针型阀。
5.6.3现场安装
●设备的卸车、搬运和就位
●设备混凝土地基和控制柜混凝土地基
●设备的管路安装与原管路对接等
●成套内电控柜的安装、电缆、桥架等
5.6.4技术服务
●设备的调试
●操作培训
设备验收，需由第三方《电力设计院》配合验收并出具设备鉴定书。
六、总体进度及交付进度要求
6.1总体进度
6.1.1交货时间，要求必须在2017年10月10日前到甲方现场，运输由乙方负责。
6.1.2备品备件及专用工具随设备同时交货。
备品备件及专用工具一览表
6.1.3序号要与供货范围分项清单序号一致。
6.2交付进度要求
6.2.1乙方应根据总体进度要求，协议签定后7日内，拿出工厂生产计划及大件采购计划，提供务实的最早的交货进度。
6.2.2乙方应根据工厂生产计划及大件采购计划，每周一向甲方报告制造周报。
工厂生产计划及大件采购计划表
七、设备试验及设备见证
7.1设备试验
7.1.1工厂检验和试验：设备出厂前至少应包括水压试验、运转试验、性能试验(包括不同真空度下的气量测试报告)、振动测量、轴承温度测量及轴封泄漏测量等试验项目。
7.1.2水压试验：泵的外壳体应在厂内进行压力为设计压力1.5倍的水压试验。内壳体应按乙方标准进行内壳体应按乙方标准进行水压试验。
7.1.3材料试验：泵的主要零、部件都应进行必要的工厂试验，试验资料提供给甲方。主要零、部件为叶轮、泵体、轴、分配器、轴套。
7.1.4乙方负责制造期间和装运前的必要试验，必须向甲方提供试验报告，性能试验必须在甲方参加的情况下进行。
7.2 设备见证
7.2.1 监造依据
根据电力工业部、机械工业部文件电办（1995)37号《大型电力设备质量监造暂行规定》和《驻大型电力设备制造厂总代表组工作条例》的规定，以及国家有关规定。
7.2.2 见证方式
7.2.2.1 乙方应在合同生效日起7日内，向甲方提供合同设备的设计、制造和检验标准的目录。设计、制造和检验标准应符合国家标准和行业标准。
7.2.2.2 甲方代表有权通过乙方有关部门查（借）阅乙方与本合同设备有关的标准（包括工厂标准）、图纸、资料、工艺及实际工艺过程和检验记录（包括中间检验记录或称不一致性报告），对于检验记录，如甲方认为需要复印存档，乙方应提供。
7.2.2.3水环式真空泵质量监造主要内容见下表。
水环式真空泵监造（检验）内容
八、油漆、包装、运输及验收
8.1油漆
8.1.1泵组的涂漆符合JB/T4297的规定。
8.1.2设备面漆颜色
（1）真空泵、分离器、换热器和管路等辅件天蓝色；
（2）底盘、真空泵电动机中灰色；
（3）联轴器护罩红色；
（4）设备出厂前应喷涂二道底漆、三道面漆。
8.2 包装
8.2.1泵组的包装应符合GB/T13384标准的规定，并应采取防雨、防潮、防锈、防震等措施。
8.2.2泵组的进出口、管孔等应用盖板封住，防止异物进入，保证设备安全地运到施工现场。
8.2.3每个包装件必须有与该包装件相符合的装箱清单，放置于包装件明显位置上，并应采用防潮的密封袋包装。包装件内装入的零部件，必须有明显的标记与标签，标明部件号，编号，名称，数量等，并应与装箱单一致。
8.3 运输及贮存
8.3.1 产品应适应于运输要求，符合国家有关规定及标准，货到施工现场。
8.3.2设备不得露天存放，并应采取防潮、防锈蚀等措施。
8.4 验收
8.4.1设备到达现场后，双方按规定的检验方法进行检验。
8.4.2对照装箱清单逐件清点，进行检查和验收。
九、现场服务、培训及质量保证
9.1现场服务
9.1.1乙方派合格的技术人员到现场服务，做到使所供设备安全、正常投用。
9.1.2现场服务人员的任务主要包括设备货物的催交、货物的开箱检验、设备质量问题的处理、对重要工序进行确认和签证、设备安装和调试的指导及参加设备试运行和性能验收试验。
9.2现场培训
9.2.1为使合同设备能正常安装和投运，乙方有责任提供相应的技术培训。培训内容应与工程进度相一致。
9.2.2 培训计划
现场培训计划和内容
9.3质量保证
9.3.1乙方保证设备在运行后的2年内如因设计、制造原因发生的问题,应无偿负责解决。
9.3.2乙方保证长期优惠提供所有备品备件, 保证以全国平均价格长期稳定供应优质备品备件，5年内有义务协助甲方解决设备出现的各种技术问题。
9.3.3当乙方对真空系统设备有技术改进或更新时,应及时将有关信息通报甲方。
9.3.4 乙方保证在设备投运后的三年内定期对供货设备进行回访。
9.3.5对现场因设备而出现的问题乙方应24小时内进行响应，乙方在接到甲方要求派技术人员现场服务的通知后，48小时到现场解决问题。
9.3.6整机使用寿命不少于30年（不包括易损件）。
十、技术资料和交付进度
10.1一般要求
10.1.1乙方提供的资料使用国家法定单位制，语言为中文。图纸资料除提供书面文件外还提供光盘，图形文件版本为可编辑AutoCAD2003格式，文本文件应为Word/Excel格式。
10.1.2 乙方应在技术协议签订后7天内，向甲方提供相关资料共6套，另加2套电子文档。
10.1.3乙方提供的与设备设计、制造、监造、检验、施工、安装、调试、验收等有关的技术资料，为每台机组4套纸质文件（随机2套），电子文件每台机组2套。
10.1.4乙方提供运行和维护手册、培训手册每台机组2套纸质文件，另加2套电子版。其它资料（标准规范、质量计划等）提供2套。
10.1.5乙方提供的所有资料（包括图纸）均应有本工程专用标识，即盖有“临涣中利发电有限公司改造工程专用”图章，并注明版次。修改版资料对修改部分有明显的标识或标注。最终资料提交后不得任意修改，设备到货后与所提资料不符造成的一切返工和损失由乙方负责赔偿。
10.1.6进口部件的外文资料需提供原版中文翻译，提供份数满足上述要求。
10.1.7需外购的部件，外购件的资料的份数应与主设备一致，如外购件资料的份数不能满足，应提供足额的复印件。
10.2具体交付要求
10.3.1设备基础图（含详细布置，动、静载）。
10.3.2设备外形尺寸图，总平面布置图，正视图，侧视图，并有详细尺寸。
10.3.3与有关设备配合接口图，管道连接图，滤网，法兰和焊接接口尺寸，工作水、冷却水系统、重要部件的组装图。
10.3.4设备部件明细表（含规范、数量、重量和材料）。
10.3.5热交换器的技术参数和各系统接口、法兰的尺寸直径。
10.3.6真空泵组系统启、停运行联锁控制要求及说明书
10.3.7供货范围、备件及专用工具清单
10.3.8电动机部分:
电动机总装图及电动机安装图
电动机运输尺寸图
电动机布置图及端子接线图
定子绕组出线图
电动机出力图和过负荷运行曲线
过电压保护原理图、接线图、及安装图
电动机在额定电压和最低起动电压下的转矩曲线
出厂试验报告合格证。
10.3.9气冷罗茨水环真空机组管路、测点系统图。包括冷却水系统、工作水系统、测点明细表（包括量程定值）。
10.3.10乙方应提供满足合同设备监造检验/见证所需的全部技术资料。
10.3.11安装、运行、维护、检修说明书、图纸和技术文件，包括设备总图、部件总图、分图和必要的零件图、计算资料等。起动调试要领。运行操作规定和控制数据、定期校验和维护说明等。
10.3.12乙方提供检验记录、试验报告及质量合格证等出厂报告。
10.3.13乙方提供设备和备品发运和装箱的详细资料(各种清单)，设备和备品存放与保管技术要求，运输超重和超大件的明细表和外形图。
10.3.14详细的产品质量文件，包括材质、材质检验、焊接、热处理，加工质量，外形尺寸。水压试验和性能检验等的证明。
十一、现场设备安装、调试
11.1甲方提前通知乙方设备到达公司时间，乙方须派资深工程师及安装团队同期到甲方安装、调试设备；
11.2由于乙方工作人员不正确装卸、储存、维护、安装、操作等人为因素造成的设备故障，责任有投标方负责；
11.3乙方必须派出合格的、能独立解决问题的安装团队到现场安装。
11.4乙方负责对设备进行安装、调试，调试阶段乙方派技术人员去现场。
11.5乙方安装人员的一切费用己包含在合同总价中,它包括诸如安装人员的工资及各种补助、交通费、通讯费、食宿费、医疗费、各种保险费、各种税费等等。
11.6乙方安装人员的工作时间与现场要求相一致。甲方不再因乙方现场安装人员的加班和节假日而另付费用。
11.7乙方现场安装人员必须具有下列资质：
遵守法纪，遵守现场的各项规章和制度；
有较强的责任感和事业心，按时到位；
了解合同设备的设计，熟悉其结构，有相同或相近机组的现场安装经验，能够正确地进行现场安装；
身体健康，适应现场工作的条件。
11.8 未经甲方同意，乙方不能随意更换现场服务人员。同时，甲方有权利要求更换甲方认为不合格的乙方现场安装人员。
11.9 在安装和调试前，乙方技术服务人员应向甲方技术交底，讲解和示范将要进行的安装程序和方法。
11.10对重要安装和调试工序，乙方技术人员要对施工情况进行确认和签证，否则甲方不能进行下一道工序。经乙方确认和签证的工序如因乙方技术服务人员指导错误而发生问题，乙方负全部责任。
设备安装、调试重要工序表如下：
问题，乙方现场人员要在买方规定的时间内处理解决。
十二、工期安排
签订商务合同后5天交付相关设计图纸和设备图纸（5份纸版、5份电子版）；
本工程签订商务合同后35天交钥匙。
一．总图技术要求： 1、设备法兰和管板采用16Mn锻件，应符合NB/T 47008-2010《承压设备用碳素钢和合金钢锻件》标准，合格级别见图样规定；接管使用20无缝钢管，应符合GB 9948-2013《石油裂化用无缝钢管》的规定，供货状态为正火。 2、设备按照NB/T 47015-2011《压力容器焊接规程》焊接，焊接工艺评定根据NB/T 47014-2011《承压设备焊接工艺评定》进行，焊接接头除图中注明外，其余均为连续焊接接头，角焊接接头的焊角尺寸为施焊件中较薄件的厚度，法兰按相应的标准焊接。 3、管板密封面与壳体轴线垂直，垂直度公差为1mm。 4、换热器制造完毕后应彻底除锈，涂漆前钢材表面应达到GB/T8923.1-2011中规定的Sa2.5级的要求。壳体底层用环氧云铁防锈漆涂装3道，每道干膜厚度不得小于40μm，涂层总厚度不得小于120μm。 5、本设备管束需要做内防腐，管束内表面涂"SHY99"防腐涂料，防腐涂层干膜总厚度不得低于120μm。管束的涂料防腐应符合SH/T3540-2007<<钢制换热设备管束复合涂层施工及验收规范>>的规定，且防腐处理应由有成熟经验的专业防腐处理厂进行施工。 6、滑动鞍座采用双螺母固定，地脚螺栓上的第一个螺母拧紧后倒退一圈，然后用第二个螺母锁紧。 7、产品和注册铭牌座安装在壳程壳体(左侧)中间部位,材质与壳体一致，并保证高出保温层50mm以上。 注：1.在设计寿命期内,压力容器使用单位，应根据装置的操作状态或TSG R7001-2004"压力容器定期检验规则"的要求，对该设备进行定期检验，并确认实际寿命和设计寿命的符合性，设计寿命不包括管束。 二．前端管箱技术要求： 1.管箱组焊完毕后，应进行消除应力热处理，然后法兰和隔板密封面应一起进行精加工。 2.法兰密封面及表面不得有裂纹及其它降低法兰强度或连接可靠的缺陷。 3.其它要求见装配图。 4.此吊耳仅用于前端管箱的吊装。 三、后端管箱技术要求： 1.法兰密封面及表面不得有裂纹及其它降低法兰强度或连接可靠的缺陷。 2.其它要求见装配图。 3.此吊耳仅用于前端管箱的吊装。 四．滑道技术要求： 1.滑道必须平直，不得翘曲。 2.周边去毛刺，棱角倒钝。 五．垫片的技术要求： 1.波齿复合垫应参照GB/T 19066.3-2008《柔性石墨金属波齿形复合垫片技术条件》的要求进行制造、检验和验收。 2.金属骨架应采用整张钢板制作，不允许拼接。 3.本波齿复合垫片应进行压缩、回弹及密封性能试验，其压缩率应≥25%。 六．钩圈的技术要去： 1.锻件应符合NB/T47008-2010《承压设备用碳素钢和合金钢锻件》中规定的Ⅲ级锻件的要求。 2.制作后切为两半.
华能嘉祥发电有限公司 #1机组C+级检修技术规范书 批准： 审定： 审核： 编制：策划部
1 总则 1.1 本规范书用于招标方#1机组C+修项目外委招标。它提出了#1机组C+修项目外委招标的工作范围、检修工期、检修质量过程控制、系统调试验收等方面的技术要求。 1.2 在本规范中提出了最低限度的技术要求，并未规定所有的技术要求和适用的标准，对国家有关安全、环境保护等强制性标准，必须满足其要求。 1.3 如未对本规范提出偏差，将认为投标方能够完成规范和标准的要求。 1.4 为完成本规范书要求内容，投标方要提前向招标方提供承担本检修项目的资质证明、工作业级。投标方正式投标文件中要有较为详细的人员配备，工器具的投入、检修项目安全、质量、工期控制管理办法及安全技术措施，作业指导书等文字资料。 1.5 投标方在本项目的检修中所设涉及的各项规程，规范和标准必须遵循现行最新版本的国家标准。本规范书所使用的标准如遇与投标方所执行的标准发生矛盾时，应按较高标准执行。 1.6 在签订合同之后，招标方有权提出因规范标准和规程发生变化而产生的一些补充要求，具体项目由招标、投标双方共同商定。 1.7 本技术规范书将作为商务合同的附件，与合同正文具有同等法律效力。 2 项目概况 2.1电厂厂址：电厂位于济宁市以西10km，北距新327国道 3.8km，东临京杭大运河，西距嘉祥县城8km，位于嘉祥县高新技术开发工业园区内，人力资源丰富，交通运输便利，工业基础较好。 2.2 电厂建设及施工：电厂厂区占地面积857.35亩，规划容量200万千瓦。电厂一期工程2×330MW亚临界燃煤发电机组。 2.3 三大主机及汽轮机主要配套辅助设备情况：汽轮机为上海汽轮
罗茨真空泵技术规范书-标准化文件发布号：（9456-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII
皖能合肥发电有限公司 #5机组凝汽真空系统高效节能改造 技术规范书 编写 审核 批准 皖能合肥发电有限公司 2015年9月
目录 一、总则 (3) 二、改造范围及供货周期 (4) 三、技术要求与性能保证 (5) 四、供货界限及接口规则 (13) 五、供货清单及设备规范 (14) 六、清洁，油漆，包装，装卸，运输与储存 (15) 七、性能验收试验 (15) 八、技术服务 (16) 九、质量保证 (17) 十、设备交货进度 (18) 十一、施工组织管理 (18) 技术规范书 一、总则 1、本规范书适用于皖能合肥发电有限公司#5机组真空系统优化工程。它提出了提出了对采购罗茨真空泵及配套设备的功能设计、结构、性能、安装和试验等方面的技术要求。
2、本规范书提出的是最低限度的技术要求，并未对一切技术要求作出详细规定，也未充分引述有关标准及规范的条文。投标方应保证提供符合本规范书和相关的国际、国内工业标准的优质产品。 3、如投标方没有对本规范书提出书面异议，招标方则可认为投标方提供的产品完全满足本规范书的要求。 4、如招标方有除本规范书以外的其他要求，应以书面形式提出，经招、投标双方讨论、确认后，载于本规范书。 5、本规范书所引用的标准若与投标方所执行的标准发生矛盾时，按较严格的标准执行。 6、本规范书经招、投标双方共同确认和签字后作为订货合同的技术附件，与订货合同正文具有同等效力。 7、在合同签定后，招标方有权因规范、标准、规程发生变化而提出一些补充要求。 二、改造范围及供货周期 1 、皖能合肥发电有限公司#5机组为东方汽轮机有限公司制造的超临界、一次中间再热、单轴、三缸四排汽、双背压、凝汽式汽轮机，额定功率为1× 630MW，#5机配置三台真空泵，型号：2BW4 353-OEK4，生产厂家为广东佛山水泵厂，正常运行电流198A ，为保证机组抽真空系统设备的安全、可靠、节能运行，通过调研拟在#5机组增加二套维持真空泵。 2 、本次真空系统优化拟增加真空泵不改变原抽真空系统的设备及功能，在抽真空母管上并接一套高效真空泵组，蒸汽和不凝结气体进入罗茨泵，加压后经冷却器冷凝进入下级水环泵，由于提高了水环泵的入口压力，可保证水环泵高效稳 定运行。系统采用DCS控制，可实现远程和就地操作。在机组启动建立真空期间，使用原抽真空设备快速启动真空，在正常运行期间，使用罗茨-水环高效真空机组维持真空。 1）水环泵工作水来自除盐水，经自动补水阀进入分离罐，分离罐起汽水分离的作用；
荣成市石岛热电联产工程 技术规范书 热网加热器 需方：荣成市昊阳热电有限公司 设计方：山东省鑫峰工程设计有限公司月8年2016．
目录 一、技术规范书 ....................................................... 2 1、总则 .............................................................. 2 2、概述 .............................................................. 3 3、运行条件 .......................................................... 3 4、技术要求 .......................................................... 4 5、执行标准 ........................................................ 14 二、供货范围 ........................................................ 15 三、包装、油漆、运输要求 (19) 四、技术资料和交付进度 .............................................. 23 五、设备监造(检验)、现场试验和性能验收试验 .......................... 26 六、技术服务、培训和设计联络 ........................................ 29 七、交货时间 ........................................................ 32 八、其它 ............................................................ 32 九、分包与外购、技术差异表 .......................................... 33 十、大（部）件情况 (33) 十一、附件 .......................................................... 34 附件1：质量保证/质量控制 ............................................ 34 附件2：用户手册的编制 ............................................... 36 38 / I 一、技术规范书 1、总则 1.1 本技术规范书适用于荣成市石岛热电联产工程首站的热网加热器设备和厂 区采暖换热机组设备，它提出了该设备及其附属设备的功能设计、结构、性能、安装和试验等方面的技术要求和供货范围。
宝鸡北马坊电厂节能改造工程（1×1.5MW抽汽凝汽式汽轮发电机组） 汽轮机技术规范书 发电机技术规范书 招标人: 宝鸡北马坊煤业有限公司 项目管理人：深圳德圣实业有限公司 2008年1月
第一部分 汽轮机技术规范书
目录 1.0 总则 2.0 主要技术标准 3.0 汽轮机及辅助系统的基本参数和技术要求 4.0 对于旧机的技术要求标准 5.0 包装、标志、运输 6.0 设计分界 7.0 供货范围 8.0 图纸资料交付进度 9.0 设备监造（检验）和性能验收试验 10.0 交货进度 11.0 技术服务和联络 12.0 差异表
1.0 总则 1.1 概述 1.1.1本技术规范书适用于宝鸡北马坊电厂节能改造工程，本工程采用1台1.5MW冲动式带减速箱的抽汽凝汽式汽轮机，配1台1.5MW的汽轮发电机。它提出设备的功能设计、结构、性能、安装和试验等方面的技术要求。 1.1.2 需方在本技术规范书中提出了最低限度的技术要求，并未规定所有的技术要求和适用的标准，供方应提供一套满足本技术规范书和所列标准要求的高质量产品及其相应服务。对国家有关安全、环保等强制性标准，必须满足其要求。 1.1.3 供方如对本技术规范书有偏差都必须清楚地表示在“差异表”中。否则需方将认为供方完全接受和同意本技术规范书的要求。 1.1.4 供方执行本规范书所列标准。有矛盾时，按较高标准执行。 1.1.5 合同生效后15天，供方提出合同设备的设计，制造、铭牌参数（机组改造前）、设备台帐、检修记录、运行记录（适应旧机组）、检验、试验、装配、安装、调试、试运、验收、运行和维护等标准清单提供需方，由需方确认。 1.1.6 本技术规范书是汽机产品订货合同的附件，与合同具有同等法律效力，在协议签订后，应互相按时交换资料，满足各方设计和制造（改造）进度的要求。 1.1.7 本技术规范书未涉及的部分以需方招标文件、供方投标文件、澄清文件为准，未尽事宜双方协商解决。 1.1.8 供方提供的设备需是在安全服役期的、运行状况良好的、成熟的、安全可靠、技术先进以及完整的汽轮机设备，并具有改造（制造）相同类型、相同容量（或同系列机组）及以上汽轮机的能力和运行成功的实践经验，并且至少应有二台汽轮机运行三年以上且具有安全可靠性的运行记录。 1.1.9 供方提供的设备应合理设计和制造，在各种状态下长期、安全和连续运行并实现其功能，设备部件的加工（改造）采用先进技术，并满足安装、运行和维护的要求。所采用的材料满足技术要求，并且是在安全服役期内、高质量的，以使维修降低到最低限度。 1.1.10 供方提供的汽轮机设备其结构设计和制造能保证机组长期、安全、稳定、经济和满负荷的运行。 1.1.11 供方对汽轮机的成套设备（含辅助系统及设备）负有全责，包括分包（或采购）的产品。其分包（或采购）的产品及其制造商应事先征得买方的认可。 1.2 厂址条件 1.2.1 气象条件 陕西省宝鸡市麟游县气象资料 1.2.2 地质条件
目录 一、概述 (5) 二、结构原理 (6) 三、性能参数 (12) 四、安装尺寸表 (15) 五、拆箱安装 (16) 六、使用说明 (18) 七、维护保养 (19) 八、故障排除 (20) 九、维修 (22)
一、2X型旋片式真空泵的产品用途及使用范围： １、2X型旋片式真空泵是用以抽除特定密封容器内的气体，使该容器获得一定真空的基本设备，由于现代科学技术的高度发展，真空泵的应用遍及各个科学领域和各种企业事业单位，可供冶金、化工、轻工、石油、医疗、制药、印染、电器、电真空、半导体、食品、原子能、纺织等科研机关、大专院校、工矿企业作科研和生产与教学之用。 ２、由于旋片式真空泵是用黑色金属制造，而且比较精密，整个泵的工作都是联系在一起的，所以旋片式真空泵不适用于抽除含氧过高的、有毒的、有爆炸性的浸蚀黑色金属的和对真空油起化学作用的各种气体，也不可做为压缩机和输送泵使用。如有气镇装置的泵，可抽除一定地的可凝汽体。， 3、旋片式真空泵可以用来直接获得真空度在10~3托以下的真空作业，以及配合其它真空作业之用。 4、旋片式真空泵一般在不低于5℃的室温及不高于90%的相对温度的环境内使用。二、2X型旋片式真空泵的结构及原理： 5、图1是旋片式真空泵泵原理图，转子3及7与高真空室外1及低真空室6相切，转子3及7沿箭头方向旋转，带动转子槽内滑动的转片旋转,由于弹簧9及离心力的作用, 转片外端紧贴高低真空室的内表面滑动,把转子与高低真空室所形成的月洼形空间从进气嘴2到排气阀门5和从过气管4到排气阀门10之间分隔开来,形成二或三个容积,并且周期性的大小变化,当在图示旋片式真空泵位置继续旋转时A及C容积逐渐增大,被抽容积气体没进气嘴进入泵内,同时B及D容积逐渐减少,压力升高,随后冲开排气阀门5及10,将气体排出真空室外,气体经过油面而排于大气之中,因为油是淹 住排气门的,故能防止气体返回真空室。当抽气压强较高时,高低真空室的阀门都排气,相当于单级泵,当真空度较高时,全部气体进入真空室,再由排气阀门10排出,此时二级串联即进入双级泵工作。 如被抽除的气体中含有较高的蒸汽气体时，在气体受到压缩而其蒸汽的分压强超过此蒸汽在泵内温度
机组A修技术规范 书_吹灰包 1
国信扬州发电有限责任公司 ＃3机组第一次A级检修技术规范 编制 会签 初审 审核 审定 批准 9月10日 2
＃3机组A修(吹灰包)技术规范 甲方:国信扬州发电有限责任公司 乙方: 1、总的约定 1.1、国信扬州发电有限责任公司关于#3机组A修的招标书是合 同的有效组成部分,招标书中分包项目表将是本合同对项目执行的唯一依据。 1.2、关于在谈判中有书面确定的确认书、澄清书等也是合同的 有效部分。 2、投标商承包的检修项目及工作范围 2.1 、检修项目及相关工作内容 主要项目详见招标书中吹灰包项目表。 2.2、对相关工作内容的说明 2.2.1 、吹灰包项目内检修工作所需脚手及保温拆除、恢复由甲方负责提供,光谱分析确定材质、焊接热处理、探伤等金属监督工作和修复性金加工、起重作业、焊接、厂内运输由承包商负责。2.2.2、检修现场所需临时照明及工作电源由承包商自行接线解决,业主仅提供各处检修总电源(指现场检修电源箱)。 2.2.3、包内牵涉到不同专业之间的配合工作,若属同一承包单位承 3
包,则由该单位内部协调;若属不同承包商之间配合,则由两单位协调解决,不能达成一致的,由业主合理裁定,承包商不得有异议或借此要求额外费用。 2.2.4、检修过程中甲方有权根据现场检修情况临时增减项目,并依据相关合同条款进行费用结算。 2.2.5 、设备解体组装过程中除有约定的项目外,所有的拆装、维修工作均由承包单位完成,如承包单位因人力、物力等因素需业主方提供支援的,发生的费用由承包单位承担。 3、备品备件、材料、加工件的管理 3.1、本次A修中更换性金加工(部件解体后经维修无法再装复使用需重新加工的)及所有附着在设备上的材料、备品由甲方负责提供,但乙方需在开工前1个月配合甲方共同对加工件、材料、备品的准备情况进行检查,并提出增减意见否则视为默认。 3.2、根据设备解体检查情况乙方有责任在第一时间(限当天),将所需补充加工件、材料、备品情况通知甲方项目负责人,否则造成的工期延误责任由乙方承担。 3.3、乙方有义务对合同范围内所有的备品备件及材料质量把关。如果在验货中发现有备品备件及材料不符合合同规定的品质、规格和数量,乙方应提出更换此类备品或材料,若乙方未提出更换此类材料而引起的额外损失应负一定的责任。若检验双方有争议,则检验结果以当地质检部门检验结果为准。 4

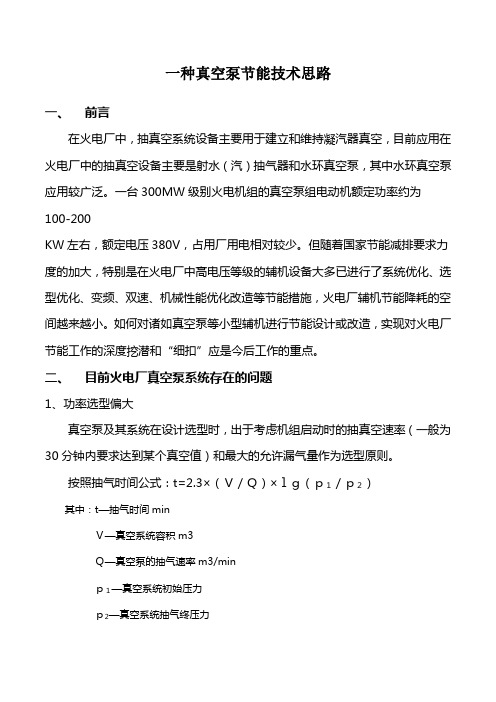

真空泵选型 真空泵的作用就是从真空室中抽除气体分子，降低真空室内的气体压力，使之达到要求的真空度。概括地讲从大气到极高真空有一个很大的范围，至今为止还没有一种真空系统能覆盖这个范围。因此，为达到不同产品的工艺指标、工作效率和设备工作寿命要求、不同的真空区段需要选择不同的真空系统配置。为达到最佳配置，选择真空系统时，应考虑下述各点： 确定工作真空范围: ----首先必须检查确定每一种工艺要求的真空度。因为每一种工艺都有其适应的真空度范围，必须认真研究确定之。 确定极限真空度 ----在确定了工艺要求的真空度的基础上检查真空泵系统的极限真空度，因为系统的极限真空度决定了系统的最佳工作真空度。一般来讲，系统的极限真空度比系统的工作真空度低20%，比前级泵的极限真空度低50%。 被抽气体种类与抽气量 检查确定工艺要求的抽气种类与抽气量。因为如果被抽气体种类与泵内液体发生反应，泵系统将被污染。同时必须考虑确定合适的排气时间与抽气过程中产生的气体量。 真空容积 检查确定达到要求的真空度所需要的时间、真空管道的流阻与泄漏。 考虑达到要求真空度后在一定工艺要求条件下维持真空需要的抽气速率。 主真空泵的选择计算 S=2.303V/tLog(P1/P2) 其中： S为真空泵抽气速率(L/s) V为真空室容积（L） t为达到要求真空度所需时间(s) P1为初始真空度(Torr) P2为要求真空度(Torr) 例如： V=500L t=30s P1=760Torr P2=50Torr 则: S=2.303V/t Log(P1/P2) =2.303x500/30xLog(760/50) =35.4L/s 当然上式只是理论计算结果，还有若干变量因素未考虑进去，如管道流阻、泄漏、过滤器的流阻、被抽气体温度等。实际上还应当将安全系数考虑在内。 目前工业中应用最多的是水环式真空泵和旋片式真空泵等
酒泉钢铁（集团）有限责任公司 厂区热网改造工程项目换热设备 技术协议 合同编号： 甲方：酒钢（集团）公司动力厂乙方： 甲方负责人：乙方负责人: 签定时间：签定时间： 签定地点：甘肃省嘉峪关市签定地点： 酒钢厂区热网改造工程设备技术协议书甲方:酒泉钢铁（集团）动力厂
乙方： 经甲乙双方协商，双方就酒泉钢铁（集团）动力厂2009年厂区热网改造工程新建4座换热站的换热机组及4台管板式汽水换热器设备的技术要求达成如下协议： 1. 基本定义 1.1本技术协议是酒泉钢铁（集团）公司动力厂与乙方签订的2009 年厂区热网改造改造工程新建4座换热站的换热机组及4台管板式汽水换热器设备合同的附件，为该合同不可分割的一部分。 1.2本技术协议仅提供有限的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准的详细条文，乙方的产品应保证符合有关国家、行业有关技术规范和标准以及甲方方提供的技术资料的要求。 1.3乙方必须充分了解嘉峪关地区的管网运行情况及水质状况，提供的设计方案必须保证技术上先进可行、运行可靠，保证冬季酒钢厂区用户采暖质量，并对站内换热机组的选型、制造全部负责，若热网在运行过程中，采暖效果达不到设计要求，乙方无偿改进或改造，并承担由此造成的一切损失和责任。 1.4乙方对整个设备及其附属设备的合理性、完整性负责。对供货设备技术总负责，即乙方对设备的选型、制造、安装、调试、功能考核、竣工验收等各阶段的工作，负全面的技术责任。 1.5功能考核按质保期连续运行进行考核，各项指标达到技术性能 要求，机械设备在考核时间内无故障。功能考核达不到要求，乙方无条件免费负责处理，直至达到要求为止。 1.6 在合同签订之后，如需提出修改和补充，具体项目和条款由双
凯迪生态30MW生物质能发电项目水环式真空泵技术规范书 批准： 审核： 编写：
目录 一、技术规范 (2) 1 总则 (2) 2 设计与运行条件 (3) 3 设备规范 (3) 4 技术要求 (5) 5 油漆、包装、运输及储存 (10) 二、供货范围 (12) 1 一般要求 (12) 2 供货范围 (12) 三、技术资料和交付进度 (15) 1 一般要求 (15) 2 资料提交的基本要求 (15) 四、交货进度 (18) 五、监造、检验和性能验收试验 (19) 1 概述 (19) 2 工厂检验 (19) 3 设备监造 (20) 4 性能验收试验 (21) 六、技术服务和联络 (23) 1 投标方技术人员的技术服务范围 (23) 2 招标方技术人员的技术培训范围 (24) 3 设计联络 (25) 七、分包与外购 (26) 八、大（部）件情况 (27) 签字页 (28)
一、技术规范 1 总则 1.1 本技术规范书适用于凯迪生态环境科技股份有限公司30MW级生物质能发电厂工程的水环式真空泵组设备。它包括该设备的功能设计、结构、性能、安装和试验等方面的技术要求。 1.2 本技术规范书中提出了最低限度的技术要求，并未规定所有的技术要求和适用的标准，也未充分引述有关标准和规范的条文。投标方应保证提供符合本技术协议和相关的国际、国内工业标准的优质产品，投标方保证提供一套满足本投标文件和所列标准要求的高质量产品及其相应服务。对国家有关安全、环保等强制性标准,满足其要求。 1.3 投标方对供货范围内的真空泵（含辅助系统与设备、附件等）负有全责，即包括分包（或对外采购）的产品。分包（或对外采购）的产品制造商将事先征得买方的认可。对于投标方配套的控制装置、仪表设备，投标方提供与DCS控制系统的接口并负责与DCS控制系统的协调配合，直至接口完备。 1.4 投标方须执行本技术规范书所列标准。当投标方所执行标准与规范书所列标准有矛盾时，按较高标准执行。投标方在设备设计和制造中所涉及的各项规程，规范和标准必须遵循现行最新版本的标准。 1.5 设备采用的专利涉及到的全部费用均被认为已包含在设备报价中，投标方应保证有关设备专利的一切责任，买方不承担有关设备专利的一切责任。 1.6 投标方应提供高质量的设备。这些设备应是成熟可靠、技术先进的产品，且投标方已有相同或更高容量机组合同设备制造、运行的成功经验。 1.7 在签订合同之后，买方有权因规范、标准、规程发生变化而提出一些补充要求。投标方应满足并遵守这些要求，费用协商解决。 1.8 本技术规范书将作为订货合同的附件，与合同正文具有同等效力。 1.9 如招标方有除本技术规范书以外的其他要求，应以书面形式提出，经招投标双方讨论、确认后，列于本技术规范书。 1.10 投标文件经技术澄清后，承诺内容和技术规范书具有同等约束力，与订货合同正文具有同等效力。 1.11 投标方在技术协议中应采用国际单位制（SI）。
板式换热器技术规范书
1、概述 (2) 2、通用技术要求 (2) 3、换热设备的技术参数及要求 (3) 4、技术服务 (6) 5、质量保证和试验 (7) 6、其它 (8)
1、概述 1.1需方在本规范书中提出了最低限度的技术要求，并未对全部技术细节做出详细规定，也未充分引用有关标准和规范的条文，供方应提供符合本规范书和相应工业规范标准的优质产品，对国家有关安全、环保等强制性标准，必须满足其要求。 1.2如果供方没有以书面形式对本规范书的条文提出异议，则意味着供方提供的设备完全符合本规范书的要求。 1.3供方在执行本规范书所列规范标准与其它标准或规范有矛盾时，按较高标准执行。 1.4工程简介 华电邹城发电厂市区供热工程位于山东省邹城市，供热规模为1000万平方米采暖，设有二条高温热水管道。主要为邹城市区民用及公建采暖供热。工程分期建设，本规范书为一期工程二级换热站。 1.5运行环境 1.5.1区内自然地坪标高：46.00~77.00m 1.5.2区内地震基本烈度为：7度。 1.5.3年平均气温14.5℃，冬季采暖室外计算温度-7℃，冬季室外平均温度-1.5℃，极端最高气温39.8℃，极端最低气温-16.1℃。 1.5.4累年平均相对湿度：63% 1.5.5累年平均风速： 2.8m/s 1.5.6最大冻土深度：32cm 1.5.7地下水位变幅：0.56~3m 1.5.8安装条件：室内安装 1.5.9电源条件：380V，50HZ。 2、通用技术要求 2.1设计、制造、试验及验收标准 2.1.1设备的设计、制造、试验及验收和材料应符合各设备相应的标准、规范、规程的
机组A修技术规范书_吹灰包
#3机组A修技术规范书_吹灰包
国信扬州发电有限责任公司 ＃3机组第一次A级检修技术规范 编制 会签 初审 审核 审定 批准
2008 年 9 月 10 日 ＃ 3 机组 A 修（吹灰包）技术规范 甲方：国信扬州发电有限责任公司 乙方： 1 、 总的约定 1.1 、国信扬州发电有限责任公司关于 #3 机组 A 修的招标书 是 合同的有效组成部分， 招标书中分包项目表将是本合同对项 目执行的唯一依据。 1.2 、关于在谈判中有书面确定的确认书、 有效部分。 澄清书等也是合同的 2 、 投标商承包的检修项目及工作范围 2.1 、检修项目及相关工作内容 主要项目详见招标书中吹灰包项目表。 2.2 、对相关工作内容的说明 2.2.1 、吹灰包项目内检修工作所需脚手及保温拆除、恢复由甲 方负责提供，光谱分析确定材质、焊接热处理、探伤等金属监督 工作和修复性金加工、 起重作业、 焊接、厂内运输由承包商负责。 2.2.2 、检修现场所需临时照明及工作电源由承包商自行接线解 决，业主仅提供各处检修总电源 ( 指现场检修电源箱 ) 。
2.2.3、包内牵涉到不同专业之间的配合工作，若属同一承包单 位承包，则由该单位内部协调；若属不同承包商之间配合，则由 两单位协调解决，不能达成一致的，由业主合理裁定，承包商不 得有异议或借此要求额外费用。 2.2.4、检修过程中甲方有权根据现场检修情况临时增减项目， 并依据相关合同条款进行费用结算。 2.2.5、设备解体组装过程中除有约定的项目外，所有的拆装、 维修工作均由承包单位完成，如承包单位因人力、物力等因素需 业主方提供支援的，发生的费用由承包单位承担。 3、备品备件、材料、加工件的管理 3.1、本次A修中更换性金加工(部件解体后经维修无法再装复使 用需重新加工的)及所有附着在设备上的材料、备品由甲方负责 提供,但乙方需在开工前备品的准备情况进行检查1个月配合甲方共同对加工件、材料、,并提出增减意见否则视为默认。 3.2、根据设备解体检查情况乙方有责任在第一时间所需补充加工件、材料、备品情况通知甲方项目负责人(限当天),将 ,否则造 成的工期延误责任由乙方承担。 3.3、乙方有义务对合同范围内所有的备品备件及材料质量把关。 如果在验货中发现有备品备件及材料不符合合同规定的品质、规格和数量，乙方应提出更换此类备品或材料，若乙方未提出更换此类材料而引起的额外损失应负一定的责任。若检验双方有争 议，则检验结果以当地质检部门检验结果为准。
凯迪生态30MW生物质能发电项目水环式真空泵技术规书 批准： 审核： 编写：
目录 一、技术规 (2) 1 总则 (2) 2 设计与运行条件 (3) 3 设备规 (3) 4 技术要求 (5) 5 油漆、包装、运输及储存 (10) 二、供货围 (12) 1 一般要求 (12) 2 供货围 (12) 三、技术资料和交付进度 (15) 1 一般要求 (15) 2 资料提交的基本要求 (15) 四、交货进度 (18) 五、监造、检验和性能验收试验 (19) 1 概述 (19) 2 工厂检验 (19) 3 设备监造 (20) 4 性能验收试验 (21) 六、技术服务和联络 (23) 1 投标方技术人员的技术服务围 (23) 2 招标方技术人员的技术培训围 (24) 3 设计联络 (25) 七、分包与外购 (26) 八、大（部）件情况 (27) 签字页 (28)
一、技术规 1 总则 1.1 本技术规书适用于凯迪生态环境科技股份30MW级生物质能发电厂工程的水环式真空泵组设备。它包括该设备的功能设计、结构、性能、安装和试验等方面的技术要求。 1.2 本技术规书中提出了最低限度的技术要求，并未规定所有的技术要求和适用的标准，也未充分引述有关标准和规的条文。投标方应保证提供符合本技术协议和相关的国际、国工业标准的优质产品，投标方保证提供一套满足本投标文件和所列标准要求的高质量产品及其相应服务。对国家有关安全、环保等强制性标准,满足其要求。 1.3 投标方对供货围的真空泵（含辅助系统与设备、附件等）负有全责，即包括分包（或对外采购）的产品。分包（或对外采购）的产品制造商将事先征得买方的认可。对于投标方配套的控制装置、仪表设备，投标方提供与DCS控制系统的接口并负责与DCS控制系统的协调配合，直至接口完备。 1.4 投标方须执行本技术规书所列标准。当投标方所执行标准与规书所列标准有矛盾时，按较高标准执行。投标方在设备设计和制造中所涉及的各项规程，规和标准必须遵循现行最新版本的标准。 1.5 设备采用的专利涉及到的全部费用均被认为已包含在设备报价中，投标方应保证有关设备专利的一切责任，买方不承担有关设备专利的一切责任。 1.6 投标方应提供高质量的设备。这些设备应是成熟可靠、技术先进的产品，且投标方已有相同或更高容量机组合同设备制造、运行的成功经验。 1.7 在签订合同之后，买方有权因规、标准、规程发生变化而提出一些补充要求。投标方应满足并遵守这些要求，费用协商解决。 1.8 本技术规书将作为订货合同的附件，与合同正文具有同等效力。 1.9 如招标方有除本技术规书以外的其他要求，应以书面形式提出，经招投标双方讨论、确认后，列于本技术规书。 1.10 投标文件经技术澄清后，承诺容和技术规书具有同等约束力，与订货合同正文具有同等效力。 1.11 投标方在技术协议中应采用国际单位制（SI）。 1.12 投标方配套电动机应满足下列总的要求：
第二部分赤峰市中心城区供热管网二期工程 设备材料技术要求 第一包整体换热机组 序号设备名称单位数量 1整体换热机组（5万m2)套2 2整体换热机组(10万ｍ２)套6 3整体换热机组（１５万m2）套7 ４整体换热机组(20万m２)套4 5整体换热机组(25万m2）套2 6整体换热机组(３０万m2）套1 小计套２2 １。总则 1。1 概述 本工程为赤峰市中心城区供热管网二期工程，以京能（赤峰）能源发展有限责任公司 2×135MW供热机组为热源，对赤峰市松山及桥北区进行集中供热。 本工程建设地点位于赤峰市松山区。 本工程热网管道的输送介质为热水，最高工作温度为120℃，最高工作压力为1．6ＭPa。本工程热力站采用间接连接方式，站内全部设置板式换热机组。 在本技术规范书中规定了换热机组中主要设备的制造商、主要设备材质和性能等方面的要求.本技术规范书所述内容和要求是买方认为必须满足的最低要求，供货商提供的全套设备应满足技术先进、安全可靠、运行稳定及安装维护方便的要求，并应对所供设备的整体技术性能和安全性能向买方负责。但并不仅局限于此。如供货商对所提供货物的技术性能有更优化的替代方案时，供货商有义务提出并说明其优越性，同时若本技术规范书存在任何错误或遗漏之处,供货商应及时通知买方，以寻求解决。 １．２供货范围 供货范围应包括产品的设计、制造、检验、包装、发货、运输、现场指导安装及对业主的安装与维修人员进行培训。 本技术规范书要求的内容只对供货范围内的主要设备和附件进行了描述。对于本技术规范书中没有提及的内容和项目,但又是满足设备使用功能和安全稳定运行所需要的任何内容和项目均应包括在供货范围之内.所有设备运行和检修维护所必须的任何附件、配件、器具和特殊工具和随机备件均应包括在供货范围之内。买方有权拒绝任何不符合本技术规范书要求的设备和材料。 换热机组数量共2２套。 换热机组所属热力站名称及热负荷详见技术附件1:赤峰富龙热力有限责任公司2００9年热力站换热机组数据表;换热机组主要设备配置清单及系统图、原理图等从下列电子邮箱中自行下载后，在CＡD制图软件条件下查看，（邮箱地址为：;密码为８369762zfcg），如果有问题请与赤峰市政府采购中心乌文超联系:. 供货范围应包括：
目录 1.技术要求3 1.1 概述3 1.2 设计标准规范4 1.3 定义5 1.4 工作条件6 1.5 基本要求7 1.6 部件、材料要求10 1.7 冷水机组控制方式12 1.8 与相关系统技术接口17 1.9 安全装置17 1.10 选型要求19
1.技术要求 1.1概述 北京地铁亦庄线线路起点位于宋庄路与石榴庄路交叉口南侧，以地下线形式沿宋庄路向南，至顶秀家园后转向东,在凉水河北侧与凉水河并行,下穿南四环后沿四环南侧向东；线路在龙爪树路转向南，沿规划龙爪树路穿过小红门中心区，下穿通久路及高压走廊，在三台山村西侧出地面，以高架线形式上跨成寿寺路及凉水河，进入旧宫地区；在旧宫镇东边缘上跨旧宫北路，之后线路转向东，跨越凉水河及南五环后进入开发区；开发区内线路沿亦庄文化园西路、宏达路、康定街等预留轨道位置到达通惠排干渠；过通惠排干渠后转入地下，以地下线方式沿规划站前街到达亦庄新城东部的亦庄火车站。起点设置宋家庄停车场、终点设置车辆段各一处。 本线路途经丰台、朝阳、大兴、通州四个辖区和亦庄开发区，正线全长23.23km，地下线长约8.95km，高架线路13.95km，U型槽及路基段0.69km。宋家庄出入段线长1.38km，亦庄火车站出入段线0.77km。 全线共设车站14 座，其中地下车站6 座，高架车站8 座。全线换乘车站共5座，宋家庄站与M5、M10换乘，旧宫东站及荣京街站与L5换乘，经海路站与M12换乘，亦庄火车站与京津城际及S6线换乘。 为满足地铁乘客和运营人员的舒适性环境要求和满足运营车站各系统系统设备正常运转的工艺环境需要，提高服务水平，亦庄线设置通风空调系统。通风空调系统要保证地铁和列车内部空气环境的空气质量、温度、湿度、气流组织、气流速度和噪声等均能满足人员的生理及心里条件要求和设备正常运转的需要。 北京地铁亦庄线项目通风空调系统制式采用闭式系统，开、闭式运行。空调通风系统由以下四部分组成：隧道通风系统、车站公共区通风空调系统<简称车站大系统）、车站设备管理用房通风空调系统<简称车站小系统）和空调水系统。 地铁地下车站一般为地下二层结构，地下一层为站厅层，地下二层为站台层。车站冷冻机房一般布置室内地下一层或地下二层。冷冻机房内设有水冷螺杆式冷水机组、冷冻水泵、冷却水泵、分水器、集水器等设备，为车站公共区及设备管理用房提供空调冷源。 车站冷冻机房制冷设备群控系统使冷冻机房的相关设备自成一个网络控制系
青岛小涧西城市生活垃圾焚烧厂工程 水 环 真 空 泵 技 术 规 范 书
1 技术要求和供货范围 1.1 总的要求 [1]本规范书适用于青岛小涧城市生活垃圾焚烧厂项目水环真空泵设备采 购，包括泵的本体及其驱动装置、辅助设备系统的功能设计、结构、性 能、安装和试验等方面的技术要求。 [2]本规范书所提出的是最低限度的技术要求，并未对一切技术细节做出规 定，也未充分引述有关标准和规范的条文。卖方应保证提供符合国家有 关安全、环保等强制规范要求和现行中国或国际通用标准的优质产品。 [3]水环式真空泵及电机等附属件采用国产先进的设备。 [4]卖方提供的设备应是全新的和先进的，并经过运行实践已证明是完全成 熟可靠的产品。 [5]凡在卖方设计范围之内的外购件或外购设备，卖方应至少要推荐2至3 家产品供买方确认，且买方具有选择的权利，而且买方有权单独采购， 但技术上均由卖方负责归口协调。 [6]在设备制造前，买方有权因设计需要修改技术参数，卖方应无条件接受。 [7]本技术规范所使用的标准，如遇到与卖方所执行的标准不一致时，按较 高的标准执行。 [8]所有文件中的单位均采用国际单位制。 [9]本协议为订货合同的附件，与合同正文具有同等效力。 [10]卖方对本技术规范的异议，需在报价书中以“对规范书的意见和合同规 范书的差异”为标题的专门章节中有详细描述，未提出异议的，视为接 受并同意本规范书的规定。 1.2 采购范围 本次采购设备供货范围：2BEW4 153-OEK4水环式真空泵大成套4台套（含设备本体及联轴器、汽水分离器及管路等）以及部分专用备品备件；详见章节2.4.2运行条件及参数。
换热站技术要求 本工程中换热站共两台设备：板式换热机组（采暖）和容积式换热机组（淋浴，喷头共41个）。 一、这两台设备总体要求： 1、具有先进成熟的控制系统，使用寿命长，故障率低，维护量少，节能运行结构紧凑，可大大节约机房面积和基建费用，出厂前已经严格检测，现场只需法兰连接，开机即可投入运行，以利于减少现场安装工程费用，缩短工程建设周期。 2、机组配备不锈钢楔型滤网除污器，除污效果好，使用寿命长。所有阀门、仪表管路等均采用国产或合资中档品牌，装机配置先进、合理。 3、水泵要运行平稳，特别是噪音要低，能有效的改善机房环境。 4、机组要配置灵活，可根据用户要科学、合理的优化配置，最大限度地满足客户要求。 5、控制系统要求操作方便简单，尽量能使六台泵的控制柜集中在一起。 二、投标方的服务 投标方的服务范围包括: 供方有责任为需方的机组提供整个系统设计方面的技术服务。试运行、调试指导及人员培训等。投标方应派有经验的技术代表到工作现场安装、调试、检查及验收工作。并参加设备的试运行。投标方应对用户的操作、维修人员提供培训。 1 投标方现场技术服务 1.1 投标方现场服务人员的目的是使所供材料安全、正常投运。投标方要派合格的现场服务人员。 1.2 投标方现场服务人员应具有下列资格： 1.2.1 遵守法纪，遵守现场的各项规章和制度； 1.2.2 有较强的责任感和事业心，按时到位； 1.2.3 了解合同设备的设计，熟悉其结构，有相同或相近机组的现场工作经验，能够正确地进行现场指导； 1.2.4 身体健康，适应现场工作的条件。
1.2.5 投标方须更换招标方认为不合格的投标方现场服务人员。 1.3 投标方现场服务人员的职责 1.3.1 投标方现场服务人员的任务主要包括材料催交、货物的开箱检验、材料质量问题的处理、指导安装和调试、参加试运和性能验收试验。 1.3.2 在安装和调试前，投标方技术服务人员应向招标方进行技术交底，讲解和示范将要进行的程序和方法 1.3.3 投标方现场服务人员应有权全权处理现场出现的一切技术和商务问题。如现场发生质量问题，投标方现场人员要在招标方规定的时间内处理解决。如投标方委托招标方进行处理，投标方现场服务人员要出委托书并承担相应的经济责任。 1.3.4 投标方对其现场服务人员的一切行为负全部责任。 1.3.5 投标方现场服务人员的正常来去和更换应事先与招标方协商。 2.经验和资格 2.1制造厂应具有设计、制造相应产品的经验。并应具有ISO9000质量管理体系认证书。 2.2投标方应具有全国锅炉压力容器标准化技术委员会颁发的《板式换热器产品安全注册证》 2.3投标方应有100套以上的同类产品业绩，经过3年的运行实践，被证明是符合国家标准的产品。并提供3家用户的证明材料。 2.4投标方应有100台套/年以上的生产能力； 2.5投标方应该有足够的库存，以保证售后服务的需要。 3．技术保证 3.1供方应保证其提供的货物是全新的、未使用过的、并在各个方面符合合同规定的质量、规格和性能。 3.2供方保证所供设备经过其正确指导安装、调试后在规定时间内达到合同规定的要求。 3.3供方应对所提供设备的承压能力担保、对设备的运行可靠性担保、对板片
. 10kV配电工程发电机技术规书
目录 1、总则 2、技术要求 3、设备规及数量 4、供货围 5、技术服务 6、需方工作 7、工作安排 8、备品备件及专用工具 9、质量保证和试验 10、包装、运输和储存
1 总则 1.1 本设备技术规书适用于10kV配电工程发电机。它提出了该设备的功能设计、结构、性能、安装和试验等方面的技术要求。 1.2 本设备技术规书提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规的条文，供应方应提供符合本规书和工业标准的优质产品。 1.3 如果供方没有以书面形式对本规书的条文提出异议，则表示供方提供的设备完全符合本规书的要求。如有异议，不管是多么微小，都应在投标书中以“对规书的意见和同规书的差异”为标题的专门章节中加以详细描述。 1.4本技术规书让所使用的标准如遇与供方所执行的标准不一致时，按较高标注执行。 1.5 本设备技术规书经供、需双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。 1.6 本设备技术规书未尽事宜，由供、需双方协调决定。
2 技术要求 2.1 应遵循的主要现行标准 GB/T2820《往复式燃机驱动的交流发电机组》 GB755 《旋转电机基本技术要求》 GB3906《3~35kV交流金属封闭开关设备》 GB2920《250至3200kW柴油发电机组通用技术条件》GB4712《自动化柴油发电机组分级要求》 2.2环境条件 2.2.1周围空气温度 最高温度： 38.9 ℃ 最低温度： - 28.4 ℃ 最大日温差： 25 ℃ 日照强度： 0.1W/cm2(风速0.5m/s) 2.2.2 海拔高度：1213m。 2.2.3 最大风速：24.2m/s。 2.2.4 环境相对湿度（在25℃时）平均值：50 % 2.2.5地震烈度8度（中国12级度标准）设防 水平加速度0.3g 垂直加速度0.125g
