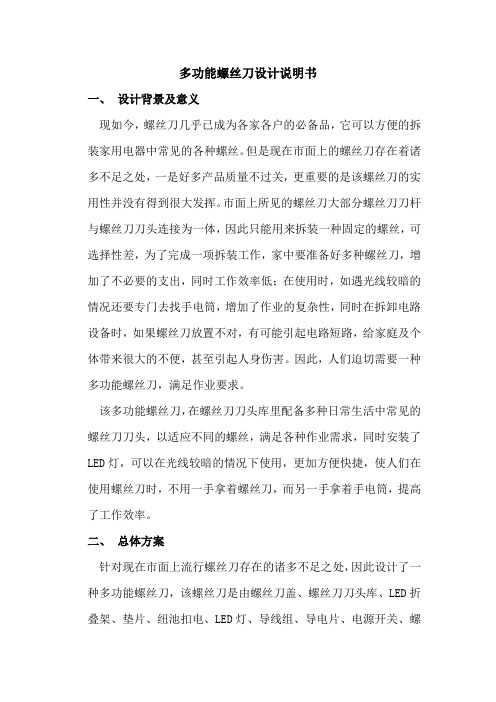

多功能螺丝刀设计说明书
一、设计背景及意义
现如今，螺丝刀几乎已成为各家各户的必备品，它可以方便的拆装家用电器中常见的各种螺丝。但是现在市面上的螺丝刀存在着诸多不足之处，一是好多产品质量不过关，更重要的是该螺丝刀的实用性并没有得到很大发挥。市面上所见的螺丝刀大部分螺丝刀刀杆与螺丝刀刀头连接为一体，因此只能用来拆装一种固定的螺丝，可选择性差，为了完成一项拆装工作，家中要准备好多种螺丝刀，增加了不必要的支出，同时工作效率低；在使用时，如遇光线较暗的情况还要专门去找手电筒，增加了作业的复杂性，同时在拆卸电路设备时，如果螺丝刀放置不对，有可能引起电路短路，给家庭及个体带来很大的不便，甚至引起人身伤害。因此，人们迫切需要一种多功能螺丝刀，满足作业要求。
该多功能螺丝刀，在螺丝刀刀头库里配备多种日常生活中常见的螺丝刀刀头，以适应不同的螺丝，满足各种作业需求，同时安装了LED灯，可以在光线较暗的情况下使用，更加方便快捷，使人们在使用螺丝刀时，不用一手拿着螺丝刀，而另一手拿着手电筒，提高了工作效率。
二、总体方案
针对现在市面上流行螺丝刀存在的诸多不足之处，因此设计了一种多功能螺丝刀，该螺丝刀是由螺丝刀盖、螺丝刀刀头库、LED折叠架、垫片、纽池扣电、LED灯、导线组、导电片、电源开关、螺
丝刀导杆、压力传感器组成的。
三、详细方案设计
1、结构组成
图1
附图1为该螺丝刀的整体方案结构图。其中，1为螺丝刀盖，2为螺丝刀刀头库，3为LED折叠架，4为垫片，5为纽扣电池，6为LED灯，7为导线组，8为导电片，9为电源开关，10为螺丝刀导杆，11为压力传感器、12为螺丝刀刀口。
2、工作原理
螺丝刀盖1安装在螺丝刀刀库2上，LED折叠架3、垫片4、纽
池扣电5、LED灯6、导线组7、导电片8、电源开关9，安装在螺丝刀中部，螺丝刀导杆10安装在螺丝刀下部，螺丝刀导杆10下部开有六棱角螺丝刀刀口12，压力传感器11置于螺丝刀刀口12上方。
螺丝刀刀库2内专门用来存放比较常用的几种螺丝刀刀头，在拆卸螺丝时，首先将螺丝刀刀库顶部的螺丝刀盖1卸掉，拿出放置在螺丝刀刀头库2内的螺丝刀刀头，放置在螺丝刀导杆10最下方的六棱角刀口里，两者均为导磁性材料，因磁性相互吸引在一起达到固定螺丝刀到头的目的。如果在光线好的情况下，将LED折叠架3收起来，并不占用外部空间；如遇光线较暗的情况，可将LED折叠架3打开，三个LED灯围绕着螺丝刀管一周，灯头朝下，同时按一下电源开关9，此时LED灯6亮，故可以将螺丝刀头所在的小范围工作区域照亮，整个照明系统由纽扣电池5供电，当电量不足时可自行更换螺，方便快捷。螺丝刀六棱角刀口12上方安装有压力传感器11，使用时因用力故而可以检测到压力信号，传输至照明系统，使得照明电路电阻减小，LED灯6亮；当不工作时，因为没有压力时，照明电路电阻很大，此时即使打开电源开关9，LED灯6也不亮，可以有效减少电源浪费，符合绿色设计的要求。
该多功能螺丝刀能对各种常用螺丝进行拆卸及安装，提高了工作效率及准确性，同时扩大了应用范围。
3、关键部件设计
图2
图3
图4
附图2所示为该多功能螺丝刀的主体部分，从附图2可以看出，螺丝刀刀头库内攻有螺纹，通过旋转螺丝刀盖即可将其打开，方便取出放置在其中所需要的螺丝刀刀头，方便省力。根据设计，整个刀头库为40mm，可以存放较多常用的刀头，便于拆装日常家用电器及其他场合接触到的螺丝。同时在螺丝刀刀头库的最外侧开有凹槽，增大了使用时的摩擦力，更加适合较大螺丝的拆装。
附图3为附图2中B-B处的截面图，此处用来安装LED折叠架，如同现在生活中一些撑开窗户所示的结构，同时将LED灯嵌套在其中，使得LED灯能够随着折叠架的张开与闭合而相应地应用于光线较暗和光线较好的情况，而且，LED灯也是现在市面上较流行的照明产品，亮度较好，同时比较省电，节约能源。
附图4为附图2中A-A处的截面图,该截面所示为螺丝刀的六棱角刀口，用来固定各种螺丝刀刀头，因此在刀头库存放的螺丝刀刀头，
其最上部截面均为正六边形，方便生产，能够有利于大批量生产，提高相应的生产率。
同时，在螺丝刀刀口的上部安装有压力传感器，即附图2中的虚线所示的部分，安置此压力传感器主要是为了能够检测到压力信号，可以控制着LED灯的开与闭，使用时因用力故而可以检测到压力信号，传输至照明系统，使得照明电路电阻减小，LED灯亮；当不工作时，因为没有压力时，照明电路电阻很大，此时即使打开电源开关，LED灯也不亮，可以有效减少电源浪费。
故此，该多功能螺丝刀的结构组成、工作原理、主要部件的设计已完成，能够满足日常生活中的使用要求。
四、总结
这是我第一次接触到专利的设计，从靳同红老师和王晓伟老师布置了此次创新设计周的任务以后，就开始查找相关资料，同时根据自己生活中遇到的一些问题，因此设计了该多功能螺丝刀，虽然我的设计是一个生活中很常见的产品，但真正着手去做这件事的时候才发现它并没有想象中的那么顺利，在设计过程中遇到了较多问题，纸上得来终觉浅，绝知此事要躬行。在构思好设计方案以后，真正去把它用图纸去表达出来时，才发现自己的制图知识存在很多不如人意之处，不能通过图纸把自己的结构表达出来。因为是第一次，由于自己能力有限，该多功能螺丝刀还存在较多不足之处，首先是压力传感器的应用，如果只在使用时亮，那LED灯将会是一闪一闪地，不能提供一个稳定的光源，那将影响人们的正常使用，同时在该螺丝刀上安置了诸多元
件，必然会使螺丝刀的质量增加，如果操作者长时间使用，便会出现腕部不适的感觉。
如果时间充足的话，还可以是该设计更加完善，使得该多能螺丝刀更能适应各种场合的需要。
