东北电力技术２００６年第７期高压加热器常见泄漏原因及优化运行 ＣｏｍｍｏｎＬｅａｋａｇｅＣａｕｓｅａｎｄＯｐｔｉｍｉｚｉｎｇＯｐｅｒａｔｉｏｎｆｏｒＨＰＨｅａｔｅｒｓ 朱庆玉 （华能丹东电厂，辽宁丹东１１８３００） 摘要：华能丹东电厂高压加热器管束自１９９８年投产至今未发生过泄漏，其主要原因是多年来一直坚持高压加热器的优化运行，通过技术改进及严格控制，收到非常好的效果。根据华能丹东电厂西屋３５０ＭＷ汽轮机高压加热器的实际系统，介绍了高压加热器优化运行控制管束泄漏的技术措施。 关键词：高压加热器；优化运行；管束；泄漏 ［中图分类号］ＴＫ２２３．５＋２９［文献标识码］Ｂ［文章编号］１００４—７９１３（２００６）０７一００２４—０３ 华能丹东电厂安装了２台西屋公司制造的ＴＣ２Ｆ一３８．６型双缸、单轴、双排汽、凝汽再热式汽轮机，配有英国Ｂａｂｃｏｃｋ公司１１６２．８ｔ／ｈ亚临界自然循环汽包炉及西屋公司３５０ＭＷ全氢冷发电机，锅炉与汽轮机热力系统的布置为单元制。６号、７号、８号高压加热器全部为水平卧式布置，安装在１７．５ｍ高加平台上，对应抽汽分别是６号高加进汽来自中压缸的三抽，７号高加进汽来自高压缸排汽的二抽，８号高加进汽来自高压缸的一抽。高加正常疏水为逐级自流通过自动调节门至除氧器，６号、７号、８号高压加热器分别各自装设危急疏水自动调节门，危急疏水至凝汽器，６号高加水侧人口安装１个三通电动门，８号高加出口安装１个隔离电动门。 高压加热器是汽轮发电机组非常重要的设备，高加运行的好坏直接影响机组的安全经济运行。高压加热器管束泄漏轻则使高加跳闸，造成机组负荷大幅扰动，汽包水位波动，甚至使汽包水位保护动作机组跳闸；重则会发生汽轮机水击事故，造成设备损坏。高加管束泄漏后一般需要检修２～３天，高加停运对机组经济性产生较大影响（见表１）。 华能丹东电厂高压加热器管束自１９９８年投产至今未发生过泄漏，２００１～２００５年高加投入率一直保持在９９％以上（见表２），远远超过“一流火电厂”９５％的国家标准。 表１高压加热器停运对给水温度和供电煤耗的影响 表２华能丹东电厂投产以来每年高加全年平均投入率 根据相关技术资料介绍，我国３００ＭＷ等级的机组，无论是引进型还是全套进口型，其高压加热器管束泄漏带有普遍性，特别是对应三抽的６号高加管束泄漏现象更为严重和普遍，有些电厂由于高加管束封堵超过１０％，不得不考虑整台高加更换，而更换１台高加需要上百万元人民币，更换周期较长，更换工程也非常复杂，对机组的安全经济性影响较大。 高加管束泄漏原因大体可分为设计、制造、运行操作维护及发生管束泄漏后的检修封堵工艺４个方面，由于目前我国３００ＭＷ等级的机组所采用的高压加热器均为典型设计，国内外高压加热器的加工制造水平也普遍提高，新安装的高加只要严格按照新机组启规要求进行水压试验及必要的金属检验并合格，高压加热器应该能够满足机组的运行要求。所以由设计、制造原因造成的高加管束泄漏比例很小。因此，是否进行过高压加热器的优化运行则对高压加热器管束泄漏产生直接影响，由此造成的高压加热器管束泄漏所占比例最大。至于发生高加管束泄漏后的检修封堵技术，这里不再详述。 １高加管束泄漏原因 １．１高加进水、进汽对高加管束的热冲击 高加管束受到急剧的加热和冷却时，其管束材料内部将产生很大的温差，进而引起很大的冲击热应力，这种现象称为热冲击。一次大的热冲击，产
轴封加热器水位对机组经济运行的影响 概述：本文主要从轴封加热器高、低水位方面，分析了轴加水位对机组经济运行的影响，并提出了相应措施。 Overview: The article mainly analyze the influence to economical operation of units owing to high or low water lever of gland seal heater, at the same time, supply solution. 关键词：轴封加热器水位机组 Keyword: gland seal heater water level units 一.轴封加热器的结构 轴封加热器是用来回收汽轮机高、中压缸汽封漏汽，（主要有高压三段漏汽，中压、低压二段漏汽），并利用其热量加热部分主凝结水的一种表面式加热器。因它冷却的是汽气混合物，冷却介质为凝结水，而主凝结水在这里可以得到加热，所以叫轴封加热器。安顺电厂轴封加热器的技术规范如下： 型号：JQ—110—1 传热面积：110m2 汽侧压力：0.0988MPa 汽侧温度：99℃ 汽侧进汽量：1365kg/h 水侧设计压力：4.9MPa 水侧设计进水温度：65.6℃ 水侧设计出水温度：75.4℃ 水侧设计流量：900 t/h 水侧设计最大流量：1390 t/h 水侧阻力：0.0176MPa 安电轴封加热器采用卧式结构，由壳体、管系和水室等部分组成，水室上设有冷却水进水管，并可互换使用，管系主要由U型管及隔板，加强筋管板组成；隔板与加强筋板为胀管连接，管系在壳体内可以自由膨胀，下部装有滚轮便于检修时抽出与装入，壳体上设有汽—气混合物进出管，疏水出口管及水位指示器接口管等，在冷却水进出口腔室和汽—气混合物进口管上装有温度计，压力表，供运行人员监视用。蒸汽空间由凝结区段和疏水冷却段组成，在凝结段加热蒸汽在这里凝结，放出凝结热量通过管子加热给水，属于凝结放热。在疏水冷却段属于对流放热。 凝结水由水室进口流入轴加冷却钢管内，经U型管到水室出管，然
之前讨论过关于电加热器控制的一次回路的配置问题，使我有重新整理该加热控制的想法。该设备为西门子840D系统，实际应用时，加热器由于国内好几家电加热器生产厂家无法达到加热外形尺寸精度及单位空间功率的限制，境外订购时间周期长等原因，最后，只能被放弃使用该电加热控制单元，改电加热方式为天然气加热方式。 使用至今已经有10多年时间了。另外一个放弃的原因是由于模具事先需要掏空处理（均分在底模18个直径40*200mm的加热器安装孔），且需要分多层安装（主要是预埋连接铜排，高温导线层面，耐高温绝缘处理），其中还需要有隔热板处理与主轴的连接，模具总装后，对同心度±0.05mm的要求，在实际操作起来也具有一定的加工、安装难度。 为说明该控制原理，先上一张电加热一次侧控制图： 一次侧回路由电源总开关（断路器3RV1031-4FA10），及漏电保护器（5SM3846-8 63/1000mA）、交流接触器（3RT1036-1BB40）、加热驱动器单元组成对加热总功率18KW的温度控制，其中，温度反馈传感器采用PT100热电阻，需要事先预埋在模具内部并连接好端子。 加热工作原理： 当需要实现主轴设备模具加热或者保温时，先让主轴运行主轴定位步骤（NCK的spos（角度）指令完成定位），完成主轴定位后，加热器通过气动单元将三相加热电源插入到模具加热端子上，一种带弹性（紫铜结构件）的环氧材料连接器，同时，将热电阻PT100一起插入到对应的端子上进行模具的加热和保温，加热器分6组（3KW/组）中心点不接地方式连接。另外，加热控制单元由3个电流变送器检测三相工作电流，控制器的输入为模拟量控制方式。控制程序：图示部分程序段 三相输入电流检测： L 695 T #Korr_Faktor_Stromistwert //将常数695装入数据块DB106.DBD72中。 //Stromaufnahme Phase 1 L "Analogeing.Heizstrom Ph1" //A相输入电流值。
300MW机组高压加热器泄漏原因分析和对策 曹枝阳 （华能平凉发电有限责任公司，甘肃平凉744000） 【摘要】：高压加热器是给水系统的重要设备，其性能和运行的可靠性将直接影响机组的经济性以及安全性，平凉电厂＃2机组＃3高压加热器在运行中管束频发故障，本文对高压加热器泄漏产生的原因及疏水调节系统和运行水位进行分析，介绍管束泄漏的处理方法，及应采取的预防措施。 【关键词】：高压加热器；泄漏；汽水两相流；原因分析；措施。 0 概况 平凉电厂4×300MW，分别于2000年9月、2001年6月、2003年6月和11月投产，配用的高压加热器（以下简称高加）系哈尔滨锅炉厂引进美国福斯特·惠勒公司技术设计、制造，产品型号为GJ－820－3，＃3高加布置于12.6米层。给水系统为大旁路，高加疏水为逐级自流，高加设计有内置式蒸汽冷却段、蒸汽凝结段和疏水冷却段，高压换热管为U形碳钢管卧式布置；机组自投产以来，高加多次发生泄漏，严重影响机组运行经济性，尤其以#2机#3高加比较突出。因此，对高加泄漏的原因进行分析，并提出相应对策和措施是十分必要的。高加热力系统如图1所示。 图1 高加热力系统 1 运行情况 平凉电厂＃2机组于2001年6月168h试运投产后，在2002年1月16日，运行中的＃3高加水位高报警，机组申请调峰至280MW，将高加汽、水侧隔离后，打开高加人孔，经风压检查发现，管板左上侧有两根管束泄漏，用管塞封焊处理，高加停运38小时。2002年5月24日，运行中水位高报警，将高加隔离后，汽侧打风压试验，用肥皂水检查管板发现，管板左上侧临近同样部位新发现有四根、右上侧临近边缘新发现六根管束泄漏，同样用管塞封焊的办法处理。2002年11月22日，运行中水位高报警，机组申请调峰，高加系统解列，#3高加解体后，汽侧打风压检查发现，管板左上侧邻近同样部位新发现有两根泄漏，在附近扩大封堵共五根、右上侧同样部位新发现三根管束泄漏，在附近扩大封堵共六根、中上部有一根泄漏在附近扩大封堵共四根。2003年3月9日，运行中水位高报警，机组申请调峰，高加隔离停运，检查发现左上侧、右上侧各一根，均因堵塞封焊处存在气泡和裂纹出现泄漏，补焊处理。2003年5月3日，运行中水位高报警，机组申请调峰，高加隔离停运，管板左上侧领近同样部位新发现有两根泄漏，在附近扩大封堵共六根，右上侧一根，中上部一根，用管塞封焊的办法处理。2003年7月，在机组小修期间，委托西安热工院对#3高加进行100％涡流探伤检查，发现管束存在不同程度损伤的共有八十四根，其中管壁损伤壁厚小于60％的有26根，按热工院意见进行预防性封堵处理，但在做气密试验检查时，发现原封堵管塞封焊多处有气孔、裂纹等问题，原因是在封堵溶合区，由于多次泄漏反复补焊后，堆焊溶合区存在的应力未
电磁加热器结构及工作原理 目录： 一、电磁加热器结构 二、电磁加热器工作原理 三、电磁加热器操作与调试 一、电磁加热器结构 井口加热器主体为棒式往复式管状结构，由铁磁性热载棒体和钢套管与高强度法兰组合焊接加工制成。经先进的焊接工艺处理，加热器的主体具有高强耐压、坚固密封、热应变能力强和抗腐蚀等特点，能承受足够的机械压力和强度。 电磁加热器外观：
电磁加热器安装示意图 115 1213 进油口法兰 出油口法兰 传感器安装孔 温控器防爆接线盒 温控器电缆引线咀引线） 6.加热器控制柜 控制柜开关门锁 加热器铭牌 加热器防爆接线盒 过热保护电缆引线咀（KT1引线） 加热器电源电缆引线咀 加热器棒体 加热器安装支架 出油口截门 旁通截门 16.进油口截门 连接短节（便于维修或更换） 14 15 16 1 23 4 7 6 10 9817 电磁加热器结构图
与井口加热器配套使用的电热控制柜，为柜式防护结构，由优质厚钢板弯制焊接而成。壳体采用静电喷涂防腐工艺处理。柜内由漏电式空气开关，交流接触器、温控仪表、无功补偿元件、过热保护继电器等器件组成。控制电路装置有主令开关，可以人工投入和切除控制回路电源。 井口加热器根据使用场所，配套使用的电热控制柜分为：一般防护型和防爆型两种规格；加热方式又分为工频电热型和恒温变频电热型两种，可适用于不同的加热工艺和使用场所。 防爆控制柜
温控仪表 接线箱 防爆配电控制柜示意图 控制开关 电源开关 仪表观察窗 防爆接线箱
一般防护型控制柜示意图 井口加热器结构与安装示意图
进油口法兰 出油口法兰 传感器安装孔 温控器防爆接线盒 温控器电缆引线咀 6.加热器控制柜 控制柜开关门锁 加热器铭牌 加热器防爆接线盒 过热保护电缆引线咀 加热器电源电缆引线咀 加热器棒体 加热器安装支架 出油口截门 旁通截门 16.进油口截门 结构：主体为棒式往复式管状结构，配套使用防爆控制柜，井口来液低进高出通 过腔体进行加热。 二、电磁加热器工作原理 1.电磁加热器热载体由高温热缆缠绕在铁磁性钢管棒芯上，并结构套入护套 钢管内形成磁场闭合回路。由于铁磁性钢管的自身特性，电流通过高温电缆回路 作用于电磁热载棒体上，使铁磁性钢管迅速产生强烈的磁滞涡流及磁阻热效应， 而热载体释放的杂散磁场经外套钢管屏蔽吸收并产生圆环内集肤效应热，用来直 接加热石油。而电磁加热器消耗的无功电力通过无功功率就地补偿后，其功率因 数则达到0.95以上，其所消耗的无功电能而直接转换为热能，一并用来加热石 油介质，因此，其热效率高达98%以上。与阻性加热器相比，在同等加热工艺条 件下其平均节电率达10-21%。
加热器端差对经济性影响的分析 在关于汽轮机组的经济性问题上人们往往把目光放在汽轮机的初终参数上，认为它们的变化对机组的经济性影响较大，这无疑是正确的。但分析整台机组的经济性仅限于此也是不全面的，还应关注汽轮机的回热系统，因为汽轮机的回热系统也有相当的节能潜力，现代热力发电厂的汽轮机组都无例外的采用了给水回热加热，回热系统既是汽轮机热力系统的基础，也是全厂热力系统的核心，它对机组和电厂的热经济性起着决定性的作用。 一、给水回热加热系统及其优点 给水回热加热指在蒸汽热力循环中从汽轮机数个中间级抽出一部分蒸汽，送到给水加热器中用于锅炉给水的加热，提高工质在锅炉内吸热过程的平均温度，以提高机组的热经济性。给水回热加热系统是原则性热力系统最基本的组成部分，采用蒸汽加热锅炉给水的目的在于减少冷源损失，一定量的蒸汽作了部分功后不再至凝汽器中向空气放热，即避免了蒸汽的热量被空气带走，使蒸汽热量得到充分利用，热耗率下降，同时由于利用了在汽轮机作过部分功的蒸汽加热给水，提高了给水温度，减小了锅炉受热面的传热温差，从而减少了给水加热过程中的不可逆损失，在锅炉中的吸热量也相应减少。综合以上原因说明给水回热加热系统提高了机组循环热效率，因此，汽轮机采用回热加热系统对提高机组运行经济性有决定性的作用，而回热加热系统的运行可靠性和运行性能的优劣，将直接影响整套机组的运行经济性。 采用回热加热循环的优点 （1）提高热效率。由于抽汽的原因，排至凝汽器的蒸汽量减少，冷源损失减少，所以循环热效率提高。 （2）对于锅炉来说，因给水温度提高，锅炉热负荷降低，因此炉内换热面积减少，节约了钢材用量。 （3）由于中间抽汽，使汽轮机末几级的蒸汽流量减少，减少了汽轮机末几级的流通面积，使末级叶片的长度减少，解决了汽轮机末级叶片设计、制造的难题。 （4）由于进入凝汽器的蒸汽量的减少，凝汽器的热负荷减少，换热面积也减
电加热器说明书
DRK型空气电加热器 DRK Electric Air Heater 使用说明书 Operating Instruction Manual 江苏国能环保设备有限公司 Jiangsu Guoneng Environment Protection Equipment Co., Ltd.
一、前言Preface DRK型空气电加热器是我厂近年来研制成功的专门供燃煤发电厂除灰系统使用的新型加热设备，该设备由空气电加热器和控制系统两个部分组成。发热元件采用1Cr18Ni9Ti不锈钢无缝管作保护套管，0Cr27A17MO2高温电阻合金丝、结晶氧化镁粉，经压缩工艺成型，使电加热元件的使用寿命得以保证。控制部分采用先进的数字电路、集成电路触发器、高反压可控硅等组成可调测温、恒温系统，保证了电加热器的正常运行。 DRK electric air heater, the new type heating equipment special for coal-fired power plant ash collection system, is successfully made by our company recent years. This equipment consists of electric air heater and control system. Heating unit adopts 1Cr18Ni9Ti seamless steel tube as the protective case. After compression craft formation, 0Cr27A17MO2 high temperature resistance alloy wire and crystal magnesia powder could make sure the life of electric heating element. Control part uses advanced digital circuit, IC trigger and high counter voltage SCR to compose adjustable thermometer and thermostat system, which insure the normal working of heater.
连城电厂#2机组给水温度低的原因分析 及高压加热器改造 乔万谋 甘肃电力公司连城电厂邮编：730332 【摘要】文章介绍了连城电厂#2汽轮机组高压加热器在制造、安装、检修和运行维护中存在的缺陷，分析了这些缺陷对高压加热器运行特性的影响和对给水温度的影响。并结合高加结构特点，在原有设备基础上进行了改造，改造后高压加热器端差减小，给水焓升增大，给水温度提高，效果明显。 【关键词】汽轮机高压加热器给水温度技术改造 1．概述 连城电厂安装两台北京重型电机厂生产的N100-90/535型凝汽式汽轮机，配套两台哈尔滨锅炉厂生产的HG410/100-10型锅炉，高压加热器为哈锅配套的GJ350-5、GJ350-6型高加，自82年投运以来，两台机组给水温度一直偏低，影响着全厂的经济运行。特别是随着运行小时数的增加，给水温度呈连年下降趋势，虽在历次设备大修中发现和处理了一些影响给水温度的重要缺陷，使给水温度有所好转，但都不能保证给水温度处比较稳定的状况。2000年#2机组大修前，我们对#2机#5、6高加进行全面的热力试验，并进行了认真分析，在大修中对高加各部分进行了仔细的检查，发现并处理了几处影响高加运行特性的缺陷，同时对高加结构进行了改进，使#5、6高加端差减小，给水焓升增大，给水温度提高，效果明显。 2．影响高加运行特性的因素及原因分析 额定负荷下设计工况和实测工况#5、6高加各运行参数如表所示。从额定负荷下设计工况 表：额定负荷设计工况和实测工况加热器运行参数 和实测工况的各主要参数可以看出，#5、6高加偏离设计工况的主要问题是端差较大，#5高加上端差10.4℃，下端差16.1℃，#6高加上端差8.5℃，下端差13.8℃，而加热器设计时一般选择其上端差为0℃，下端差为8℃。由于#6高加上端差的影响，造成给水温度降低8℃，下端差大于设计值5.8℃，其疏水进入#5高加，排挤二段抽汽，造成二段抽汽量减少。#5高加上端差使其出口的给水温度降低，势必导致加热不足的部分将在#6高加内部被加热，造成#6高加热负荷增大，#6高加用汽量增大，本可以用低压抽汽加热的部分给水焓升，而使用高压抽汽加热，降低了回热系统的经济性。 造成#5、6高加上、下端差增大的原因，经分析有以下几种因素： （1）、由于汽轮机相对内效率低于设计值，导致汽轮机的汽耗量增大，相应的给水流量也增大，从而引起高压加热器的热负荷增加。汽轮机制造厂保证给水温度达到设计温度的条件之一就是“汽轮机按制造厂设计热力系统运行，通过高压加热器的水量等于汽轮机的主蒸汽流量”。汽
高压加热器管束爆管原因分析 【摘要】为提高循环效率而设置的给水加热器，作为发电厂的一种主要辅助设备，其故障直接影响机组的出力。一般发电机组在高压加热器（简称高加）停运时出力受限10%左右，导致机组效率降低，发电煤耗增加。本文对高加发生管束爆管原因进行了探讨。 【关键词】高压加热器；管束爆管；故障 根据这些年电厂运行实际案例，造成高加故障停运的最主要因素是高加换热管束的损坏。一旦换热管爆裂，高压给水从破口喷涌而出，在低压室扩容的诱导下，形成巨大的冲击流，对周边换热管造成冲击，这种冲击会造成周围管子的连锁爆管。如不及时处理，会使高加造成严重损坏，甚至使汽轮机发生水冲击，影响机组的安全稳定运行。从管束横截面的分布图分析，见图1-1。 主要损坏区域集中在管束上部外围，和下部外围靠近水位面，以及管束中部区域。经过对管束上部损坏换热管进行的深度测量，主要的爆管点分布在过热蒸汽冷却段蒸汽进口区域，见图1-2。 这一区域的爆管损坏占了总爆管的50%以上。造成蒸汽进口区外排管损坏的最主要的原因是由于蒸汽的高流速造成的。其形成机理是：蒸汽进口区外排管迎风面换热管受到高温过热蒸汽的直接冲击。正常情况下，换热管外表面会有一层凝结膜，保护换热管免受高温蒸汽的直接冲击。但当蒸汽流速过高，破坏了换热管外表面的凝结膜，将会使管材金属与高温蒸汽直接接触，导致换热管的金属热应力急剧上升，并达到金属材料破坏极限强度值，在管内高压作用下爆管。 归纳近年全国各电厂所发生的高加管束爆管现象，主要有以下几种情况： 1.1管口与管板胀接、焊接处泄漏原因 1.1.1热应力过大 高加在启停过程中温升率、温降率超过规定，使高加管子和管板受到较大的热应力，造成管口和管板相联接的胀接、焊接处损坏，引起端口泄漏。调峰时负荷变化速度太快以及主机或高加故障骤然停运高加时，如果汽侧解列过快或汽侧解列后水侧仍继续运行，温降率大于1.7～2.0℃/min，管口与管板的胀接、焊缝处常因冷缩过快而损坏。 1.1.2管板变形 U形管口由管板固定，管板变形使管子的端口发生泄漏。高加管板水侧压力高、温度低，汽侧则压力低、温度高，内置式疏水冷却高加管板水汽两侧的温差更大。如果管板的厚度不够，在热应力的作用下，水侧会发生中心凹陷，汽测会
电加热器工作原理 电加热器主要产品有：电热热炉、高密度单端加热管、锅炉用电热管、烘箱用电热管、翅片电加热管、汽车电加热器、电热管、电力电加热器、防爆电加热器、合成电加热器、贮罐电加热器、高温陶瓷电加热器、分子筛电加热器、循环式电加热器、哈夫式电加热器、履带式电加热器、热水电加热器、流体循环式电加热器。 1.电加热器性能电加热器（电加热管）是以金属管为外壳，沿管内中心轴向均布螺旋电热合金丝（镍铬，铁铬合金）其空隙填充压实具有良好绝缘导热性能的氧化镁砂，管口两端用硅胶或陶瓷密封，这种金属铠装电热元件可以加热空气，金属模具和各种液体。 2.电加热器结构电加热器（电加热管）是以金属管为外壳，沿管内中心轴向均布螺旋电热合金丝（镍铬，铁铬合金）其空隙填充压实具有良好绝缘导热性能的氧化镁砂，管口两端用硅胶或陶瓷密封，这种金属铠装电热元件可以加热空气，金属模具和各种液体。 3.电加热器使用电加热器是专门将电能转化为热能的电器元件,由于其价格便宜，使用方便,安装方便,无污染,被广泛使用在各种加热场合,电加热管的使用寿命都很长，一般设计使用寿命有10000多小时． 4.电加热管用途电加热器的分类：烘箱用散热片电加热器，桑拿浴电加热器，蒸饭机水箱用电加热器，紧固件安装电热锅炉用电加热器，法兰安装电热锅炉用电加热器，空气电加热器，液体电加热器，锅炉电加热器 …等等 电加热器类各种产品及性能参数 1.钢制卡套式电加热器钢制卡套式电加热器具有连接牢靠、耐压能力高、密封性和反复性好、安装检修方便、工作安全可靠等特点。 2.钢制扩口式电加热器扩口式电加热器是以油、水、气和各种腐蚀性材料为介质的管路系统中的一种连接件。 3.焊接式电加热器焊接式电加热器适用介质：油、水、气等非腐蚀性或腐蚀性介质焊接式电加热器适用温度：由使用介质和选用垫片而定t≤450℃制造材料：20#，35#，1Crl8Ni9Ti,0Crl8Ni-12M02Ti, 316L 配管要求：￠6—￠50普通级精度无缝钢管 4.轴封电加热器（蒸汽电加热器）蒸汽电加热器（电加热蒸汽炉）:在用户低温

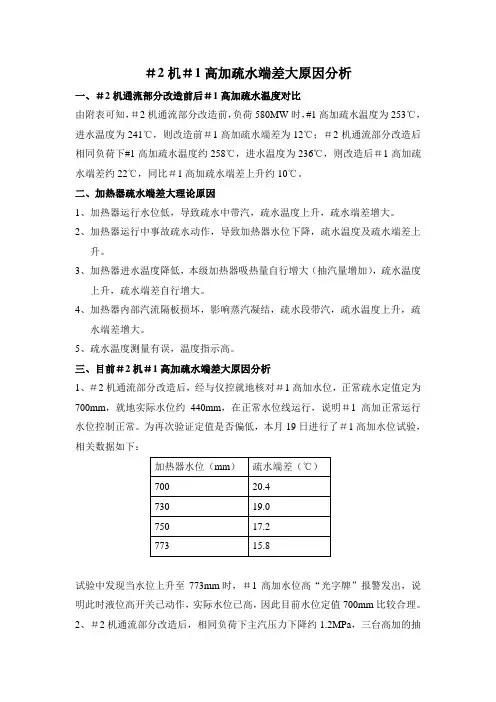

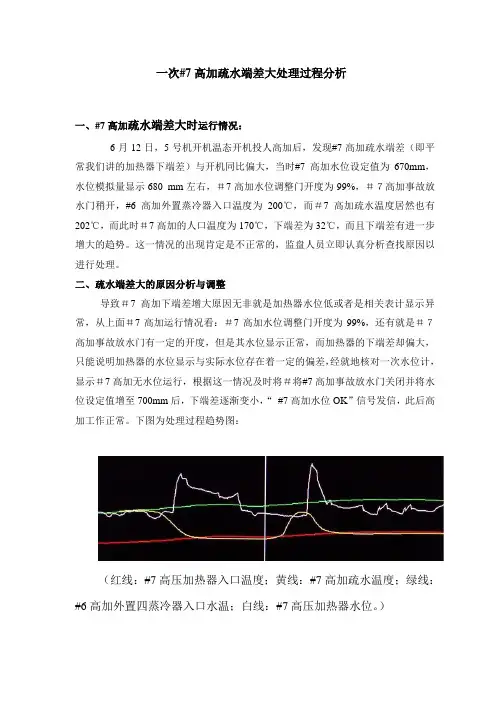

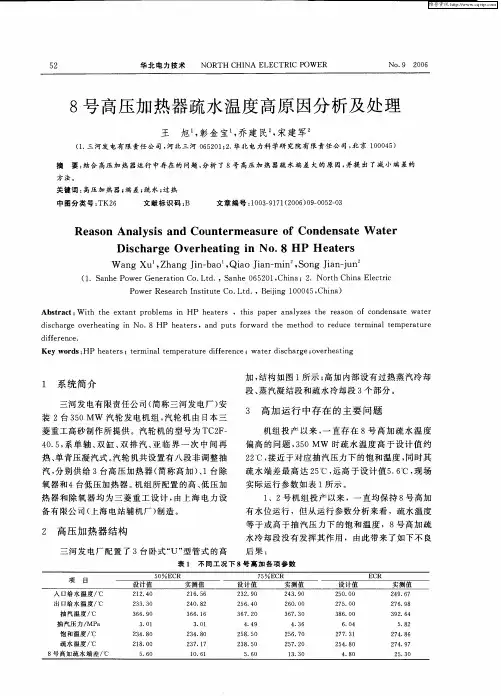

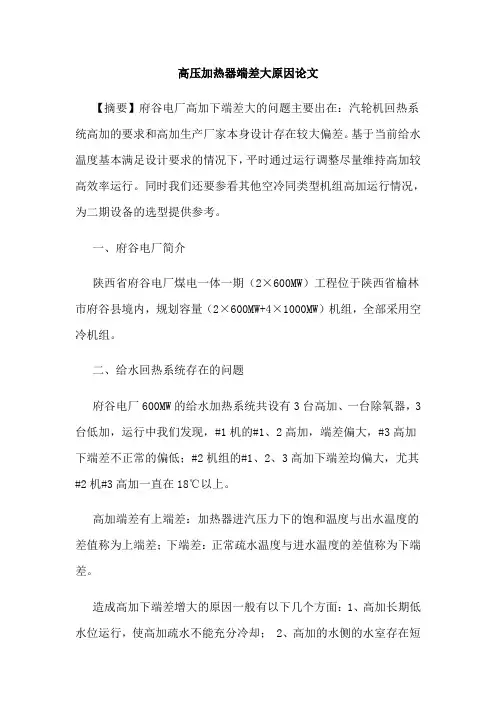

＃2机＃1高加疏水端差大原因分析 一、＃2机通流部分改造前后＃1高加疏水温度对比 由附表可知，＃2机通流部分改造前，负荷580MW时，#1高加疏水温度为253℃，进水温度为241℃，则改造前＃1高加疏水端差为12℃；＃2机通流部分改造后相同负荷下#1高加疏水温度约258℃，进水温度为236℃，则改造后＃1高加疏水端差约22℃，同比＃1高加疏水端差上升约10℃。 二、加热器疏水端差大理论原因 1、加热器运行水位低，导致疏水中带汽，疏水温度上升，疏水端差增大。 2、加热器运行中事故疏水动作，导致加热器水位下降，疏水温度及疏水端差上 升。 3、加热器进水温度降低，本级加热器吸热量自行增大（抽汽量增加），疏水温度 上升，疏水端差自行增大。 4、加热器内部汽流隔板损坏，影响蒸汽凝结，疏水段带汽，疏水温度上升，疏 水端差增大。 5、疏水温度测量有误，温度指示高。 三、目前＃2机＃1高加疏水端差大原因分析 1、＃2机通流部分改造后，经与仪控就地核对＃1高加水位，正常疏水定值定为700mm，就地实际水位约440mm，在正常水位线运行，说明＃1高加正常运行水位控制正常。为再次验证定值是否偏低，本月19日进行了＃1高加水位试验，相关数据如下： 试验中发现当水位上升至773mm 时，＃1高加水位高“光字牌”报警发出，说明此时液位高开关已动作，实际水位已高，因此目前水位定值700mm比较合理。 2、＃2机通流部分改造后，相同负荷下主汽压力下降约1.2MPa，三台高加的抽
汽压力必然下降，抽汽量必然相应增加。由附表可知，改造前、后＃1高加抽汽压力下降约0.6MPa（改造前＃2机超压运行，#1高加超压约0.4MPa），进水温度下降约5℃，温升下降约5℃，根据加热器自平衡原则，改造后＃1高加的抽汽量必然增加，从而引起疏水温度上升、疏水端差增大，这也是＃1高加疏水端差增大的主要原因。同理#2 四、结论及有关建议 1、＃2机通流部分改造后相同负荷下＃2/＃1高加温升分别下降2℃/5℃，给水温度下降约5℃，＃3高加大修中已更换，温升未变化（因为大修前＃3高加已堵管约15％）。目前＃2机满负荷时如＃1高加抽汽门不节流，给水温度基本能达到额定值（小于设计值约2℃），但夏季因真空的下降、抽汽量的增加，＃3高加事故疏水频繁动作，＃1高加抽汽电动门将被迫节流，给水温度下降约7～8℃，影响经济性。 2、经试验及就地核实，目前＃1高加的实际水位定值700mm正常，疏水端差约20℃，但目前水位能保证加热器的安全运行。此外仪控部已检查＃1高加疏水温度测量、显示正常。 1、建议利用检修机会，对＃1高加内部汽流隔板及疏水段进行检查，消除可疑 点，同时也可确认加热器的安全状况。 五、附＃2机通流部分改造前后高加运行参数
高加泄露的原因分析及预防措施 摘要：分析了高压加热器泄露原因，针对不同泄漏原因分别找出了相应的对策，对机组安全经济运行具有十分重要的意义。 关键词：加热器；泄漏；原因；故障；对策 公司300MW机组配置３台高加，均为卧式滚筒结构，串联布置。疏水逐级自流，水位采用自动调节方式。在启停和低负荷时，疏水倒至凝汽器；正常运行时，高加疏水倒至除氧器。额定负荷下，高加出口温度可达２７８℃。自投产以来，因为高加内部钢管泄露、外部大法兰及疏水管道泄露，经常不得不退出运行检修处理，在很大程度上制约着机组的安全、经济运行。经过长期实践，得出以下原因分析和预防措施。 １高加泄漏原因分析 １．１热应力过大加热器在启停过程中、调峰时负荷变化速度太快、主机或加热器故障而骤然停运加热器时，都会使金属温升率、温降率超过规定，使高加的管子和管板受到较大的热应力，管子和管板相联接的焊缝或胀接处发生损坏，引起端口泄漏。又因管子管壁簿、收缩快、管板厚、收缩慢，常导致管子与管板的焊缝或胀接处损坏。 １．２管板变形管子与管板相连，管板变形会使管子的端口发生泄漏。高加管水侧压力高、温度低，汽侧则压力低、
温度高，如果管板的厚度不够，则管板会有一定的变形。管板中心会向压力低、温度高的汽侧鼓凸。在水侧，管板发生中心凹陷。在主机负荷变化时，高加汽侧压力和温度相应变化。尤其在调峰幅度大、调峰速度过快或负荷突变时，在使用定速给水泵的条件下，水侧压力也会发生较大的变化，甚至可能超过高加给水的额定压力。这些变化会使管板发生变形导致管子端口泄漏。 １．３冲刷侵蚀当蒸汽的流动速度较高且汽流中含有大直 径的水滴时，管子外壁受汽、水两相流冲刷，变薄，发生穿孔或受给水压力而鼓破；其次，当高加内某根管子发生损坏泄漏时，高压给水从泄漏处以极大的速度冲出会将邻近的管子或隔板冲刷破坏；另外，因防冲板材料和固定方式不合理，在运行中破碎或脱落，受到蒸汽或疏水的直接冲击时，失去防冲刷保护作用。 １．４管子振动启动时暖管不充分管道积水或给水温度过低、机组超负荷等情况下，发生水锤现象时，通过加热器管子问蒸汽流量和流速工况超过设计值较多时，具有一定弹性的管束在壳侧流体扰动力的作用下会产生振动。当激振力的频率与管束自然振动频率或其倍数相吻合时，将引起管束共振，使振幅大大的增加，导致管子与管板的连接处受到反复作用力造成管束损坏。同时，支吊架松动，管道布置不合理，会造成管束与高加本体振动不同步引起断
山东平原汉源绿色能源有限公司 平原2×15MW生物发电工程 低加疏水系统调试措施 批准： 审核： 编制： 山东电力建设第一工程公司
目录 1、调试目的 2、编制的主要依据 3、调试范围 4、调试应具备的基本条件 5、调试的方法和步骤 6、调试过程中记录的项目和内容 7、调试的组织和分工 8、运行安全注意事项
低加及疏水系统调试方案 1、调试目的 1.1考核轴封加热器、水侧、汽侧的正常投入并能够达到额定设计出力。 1.2考核低压加热器、水侧、汽侧的正常投入并能够达到额定设计出力。 1.3考验轴封加热器，低压加热器水位自动及保护的可靠性，以确保机组安全稳定运行。 1.4考验汽轮机本体疏水系统设计、安装的合理性，满足机组运行要求。 2、编制的主要依据 2.1《火力发电厂基本建设工程起动及竣工验收规程》（电力工业部1996.3） 2.2《火电工程启动调试工作规定》（电力工业部建设协调司1996.5） 2.3《火电施工质量检验及评定标准》 2.4《火电工程调整试运质量检验及评定标准》 2.5《汽机系统图》及电厂运行规程 2.6设计院提供的技术资料 3、调试范围 3.1各级抽汽加热器。 3.2各级加热器汽、水侧管路及阀门等相关设备。 3.3加热器疏水装置。 4、调试应具备的基本条件 4.1各级抽汽加热器及汽、水侧管路依据安装手册和设计图纸安装完毕,经验收合格。 4.2各级抽汽加热器汽、水侧均应按照制造厂的规定进行水压试验，验收合格。 4.3凝结水泵试运结束,低加水系统打压、相关支管路水冲洗合格。 4.4各级抽汽加热器本体及相连接的给水管道经冲洗合格。 4.5各级抽汽加热器所有电动、液动阀门及热工仪表调试完毕，能够正常投入。系统内 的所有阀门可正常操作。 4.6系统阀门动力电源、测量及保护回路电源安全可靠。 4.7各级抽汽加热器系统热工变送器等一次元件经校验合格,按设计要求安装完毕。 4.8各级抽汽加热器本体及管路周围环境清理干净,通道畅通。 4.9各级抽汽加热器本体及系统管路保温工作全部结束。
低压加热器系统
京能集团运行人员培训教程BEIH Plant Course 低加系统 LP Heater SYSTEM TD NO.100.X
目录 1.教程介绍 (8) 2.相关专业理论基础知识 (10) 3.系统的任务及作用 (14) 3.1.1.抽汽回热系统作用 14 3.1.2.加热器的作用 15 3.1.3.低加的作用 16 4.系统构成及流程 (17) 4.1低加系统的构成 17 4.2低加系统流程 17 5.设备规范及运行参数 (19) 6.设备结构及工作原理 (21) 6.1低压加热器结构 21 6.2低压加热器工作原理 25 6.3低压加热器的管板-U形管
7.控制及联锁保护 (29) 7.1低加水位报警保护设置 29 7.2五段抽汽逆止门前、五段抽汽电动门前 后疏水门的联锁与保护 (29) 7.3六段抽汽逆止门前、六段抽汽电动门前 后疏水门的联锁与保护 (30) 7.4五段抽汽电动门、逆止门的联锁与保护 30 7.5六段抽汽电动门、逆止门的联锁与保护 31 7.6#5、6低加出入口电动门联锁与保护 31 7.7#5、6低加旁路电动门的联锁与保护 31 7.87A/7B低加出、入口电动门的联锁与保 护 32 7.97A/7B低加旁路电动门的联锁与保护 32 8.基本运行操作 (33) 8.1低压加热器的投运
8.2低压加热器的停运 34 9.巡回检查标准 (35) 10.设备检修安全措施 (39) 11.常见异常故障 (41) 11.1加热器振动 41 11.2加热器水位高 42 11.3加热器端差大 43 12.安全警示(安规及25项反措要求) (44) 13.事故案例 (47) 某厂5段抽汽波纹补偿器爆裂 (47) 14.设备附图 (56) 14.1低加结构示意图 56 14.2低加系统就地画面 56 14.3#7低加就地图片 57
高压加热器泄漏原因分析及预防措施 一、设备概述 我厂国产优化改进型300MW汽轮机的高压加热器，采用三台引进福斯特——惠勒公司技术制造的单列卧式表面加热器。高压加热器带有内置式蒸汽冷却段和疏水冷却段，如图一。蒸汽冷却段利用汽轮机抽气的过热段来提高给水温度，使给水温度接近或略高于该加热器压力下的饱和温度。凝结段是利用蒸汽凝结的潜热加热给谁。疏水冷却段是把离开凝结段的疏水热量传给进入加热器的给水，从而使疏水温度降到饱和温度下。 二、高压加热器泄漏后对机组的影响 高压加热器是利用机组中间级后的抽汽，通过加热器传热管束，使给水与抽汽进行热交换，从而加热给水，提高给水温度，是火力发电厂提高经济性的重要手段。由于水侧压力（20MPa）远远高于汽侧压力（4MPa），当传热管束即U型管发生泄漏时，水侧高压给水进入汽侧，造成高加水位升高，传热恶化，具体对机组的影响如下： 1.高加泄漏后，会造成泄漏管周围管束受高压给水冲击而泄漏管束增多，泄漏更加严重，必须紧急解列高加进行处理，这样堵焊的管子就更少一些。 2.高加泄漏后，由于水侧压力20MPa，远远高于汽侧压力4MPa，这样，当高加水位急剧升高，而水位保护未动作时，水位将淹没抽汽进口管道，蒸汽带水将返回到蒸汽管道，甚至进入中压缸，造成汽轮机水冲击事故。 3.高加解列后，给水温度降低，由280℃降低为170℃，从而主蒸汽压力下降，为使锅炉能够满足机组负荷，则必须相应增加燃煤量，增加风机出力，从而造成炉膛过热，气温升高，更重要的是标准煤耗约增加12g/kwh，机组热耗相应增加 4.6％，厂用电率增加约0.5％。 4.高加停运后，还会使汽轮机末几级蒸汽流量增大，加剧叶片的侵蚀。 5.高压加热器的停运，还会影响机组出力，若要维持机组出力不变，则汽轮机监视段压力升高，停用的抽汽口后的各级叶片，隔板的轴向推力增大，为了机组安全，就必须降低或限制汽轮机的功率，从而影响发电量。 6.高加泄漏，每次处理顺利时需要30小时，系统不严密时，则工作冷却时间加长，直接影响高加投运率的目标。 三高加泄漏的现象 1.高加水位高信号报警，泄漏检测仪亦报警，另外还有高加端差增大，远远高于正常值。 2.由于高加泄漏，水侧大量漏入汽侧，通过疏水逐级自流入除氧气，为使汽包水位正常，则给水泵转速增加，给水流量增大。 3.高加泄漏后，由于传热恶化，则造成给水温度降低。 四高加泄漏原因分析 1.运行中高加端差调整不及时。 300MW机组运行规程规定，高压加热器下端差正常为5.6——8℃。（端差是指高压加热器疏水出口温度与给水进口温度的差值。） 由于运行人员责任心不强，在疏水调节装置故障或其他原因造成高加水位大幅度波动的情况下，没有及时发现，未能及时处理，致使高加端差波动较大。 2.高加受到的化学腐蚀。 300MW机组给水品质规定：给水容氧＜7μg/L,PH值为9.0——9.4. 给水容氧超标，将造成高加U型钢管管壁腐蚀而变薄，钢管与管板间的胀口受腐蚀而松弛，经长期运行，寿命逐渐缩短。 3.负荷变化速度快给高压加热器带来的热冲击。 在机组加减负荷时，负荷变化速度过快，相应抽汽压力、抽汽温度迅速变化，在给水温
汽轮机汽封冷却器是将汽封中的多余蒸汽（泄漏蒸汽或汽封通入过多的密封蒸汽）通过蒸汽喷射器抽出进入汽封冷却器冷凝成冷凝液，一段不凝气随蒸汽喷射器出口蒸汽带出，二段将冷凝液进一步冷却降温，最后回收到凝汽器中，循环利用。另一种是楼主所说的汽封冷却器冷凝液没有回收，直接排放，一段的主要作用是抽出不凝气，一二级连通在一起，所以一级不用水封，二级需要水封是因为水封封的是冷凝液侧出口，冷凝液达到一定液位高度自动排放，但开始抽真空时必须加水封，否则由于汽封冷却器一级投入喷射器后汽封冷却器冷凝测和汽轮机汽封之间形成负压，而一、二级冷凝侧连通，同水封管也连通，这样就会从水封管入口吸入空气，建立不起来真空，因此建立真空前水封管一定要加水封。汽封冷却器投用工作正常后会有冷凝液不断沿水封管向外溢流。 一级冷却轴封蒸汽，内部是真空，所以必须要有水封，其真空靠一级轴封抽气器抽出不凝气体及蒸汽冷凝产生。二级冷却的是一级轴封抽气器的动力蒸汽，压力是常压，所以可以不需要水封，但是一般为了保证二级内压力和液位稳定都设计成U型弯，也就是水封。 轴封加热器的疏水是通过水封装置又称Ｕ型管，它是一种根据压差自动排水装置，Ｕ型管内水柱的高度是由凝汽器内的压力和轴封加热器内压力的差值，正常情况下水柱封住凝汽器入口不让空气和蒸汽漏入凝汽器内部破坏真空，而疏水是通过自身的重量压入凝汽器的．所以汽封加热器内没有水位计没有水位也不奇怪．至于冷却水的温升要根据轴封漏汽量的多少和流经轴封加热器内水量大小来决定． U型管或称水封装置一般都是埋在地下的，约4-5米深，大管里面套小管，大管里进水，小管里出水，一般回到凝汽器的疏水回收母管上的。水柱水封的作用很简单的，凝汽器是负压，轴封加热器是正压，那么会向凝汽器吸空气，里面有水的话，水被吸到一定的高度后，就吸不走了，压差的关系，U型管里的水就维持一定的高度了，就起到水封的作用了。你打破砂锅问到底的精神可佳，可一些基本的理论知识还要多看书才行啊，共勉共勉！
水位影响 低水位：疏水器故障，导致加热器长期处于无水位运行状态，大量的汽水混合物沿着加热器进入疏水管道，造成管子强烈振动，同时加热器无水位运行还造成加热器的疏水管道及弯头的严重冲刷，管壁很快就变薄，以致在运行中，发生爆破，造成事故。加热器无水位运行就是指疏水调节器故障，本级加热器疏水逐级自流到下一级加热器，与此同时大量的蒸汽串入下一级加热器，造成机组的热经济性大幅度降低。其原因之一是高能级抽汽贬为低能级使用；其二加热器的传热恶化造成加热器出口水温降低。 1、高加低水位运行，高加疏水不能降低到进入下一级时的压力和温度，对下级的加热器进汽发生排挤现象，使得下级加热器水位波动大，高加疏水调节阀频繁动作，加热器的出口管附近的换热管容易发生断裂。 2、高加长期低水位或无水位运行，破坏了加热器疏水口的虹吸现象，高温高压蒸汽通过疏水口直接进入下一级加热器，由于上一级的蒸汽压力大大高于下一级加热器，高压蒸汽在通过疏水调节阀时，由于压力急剧下降，比容急剧增大，流速急剧增大（最大可增加原流速20倍），发生汽液两相流，这种汽液两相流严重时会破坏高加疏水调节阀的工况，对高加疏水管进行严重冲刷，并引起高加疏水管道振动，诱发管道支吊架断裂及管道爆破。 由于上一级疏水进入下级加热器时流速急剧增大，在下一级的高压加器入口处的换热管，发生严重振动并可引起断裂。 高水位：会减小有效传热面积，导致加热器性能下降（给水出口温度降低）。过高蒸汽带水，水冲击 1）疏水调节阀不正常运行或失常。 2）加热器之间压差不够。 3）加热器超载荷。 4）高压加热器换热管损坏。 5）钢管胀口松弛泄漏。 出水温度下降的原因有： 1）抽汽阀门未开足或补卡住。2）运行中负荷突变引起暂时的给水回热不足。3）给水流量突然增加。4）水室内的分程隔板泄漏。5）高压加热器给水旁路阀门未关严，有一部分给水走了旁路，或保护装置进、出口阀门的旁路阀等未完全关严而内漏。6）疏水调节阀失灵，引起水位过高而浸没管子。7）汽侧壳内的空气不能及时排除而积聚，影响传热。8）经长期运行后堵掉了一些管子，传热面因之减小。 什么是高压加热器的上、下端差？上端差过大、下端差过小有什么危害？ （1）上端差是指高压加热器抽汽饱和温度与给水出水温度之差；下端差是指高加疏水与高加进水的温度之差； （2）上端差过大，为疏水调节装置异常，导致高加水位高，或高加泄漏，减少蒸汽和钢管的接触面积，影响热效率，严重时会造成汽机进水； （3）下端差过小，可能为抽汽量小，说明抽汽电动门及抽汽逆止门未全开；下端差大原因或疏水水位低，部分抽汽未凝结即进入下一级，排挤下一级抽汽，影响机组运行经济性，另一方面部分抽汽直接进入下一级，导致疏水管道振动。正
高压加热器泄漏原因分析及防止措施 高压加热器系统是火电机组的主要热力系统之一。长期以来，由于设计、制造、安装和运行等方面的原因，加热器泄漏的情况屡有发生，特别是大机组的高压加热器，情况尤为严重。因高压加热器系统泄漏导致故障停运的次数已占整个高压加热器故障停运的次数的6 0 % 以上，成为影响大机组等效可用系数的第二位因素，仅次于锅炉爆管。这不仅影响大机组的稳发，满发，而且因给水温度下降，使整个机组的热效率降低，影响了大机组高效低耗优越性的正常发挥。随着当前电力企业内部挖潜增效工作的深入开展，在运行中及早发现高压加热器系统的泄漏，尽早采取措施，把故障的损失降低到最小程度，以提高整个火电厂循环的经济效益，是当前摆在我们面前的紧迫任务之一。 1 高压加热器泄漏原因分析 1.1 高压加热器启停时过大的热冲击有的机组由于高压加热器不能随机启动，使其在每次启动过程中，都受到较大的热冲击，导致加热器水室隔板泄漏。按规程规定要求高压加热器进汽电动门应间歇开关，而实际操作过程中电动门并不具备这一功能，在高压加热投运和解列时，电动门的开关是在短时间内完成的。由于机组启停频繁，启停时其温度变化率超过规定的允许值，结果使高压加热器内部管子及管板
