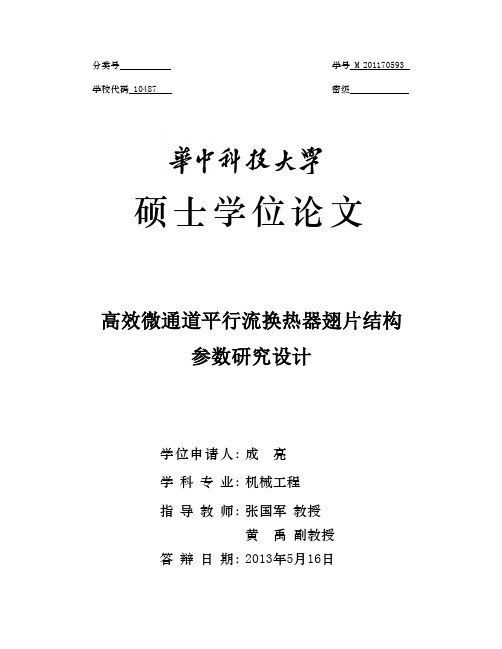

分类号学号M201170593学校代码10487密级
硕士学位论文
高效微通道平行流换热器翅片结构
参数研究设计
学位申请人：成亮
学科专业：机械工程
指导教师：张国军教授
黄禹副教授
答辩日期：2013年5月16日
A Thesis Submitted in Partial Fulfillment of the Requirements For
the Degree of Master of Engineering
Structural Parameters of Radiating Fin for Highly Efficient Micro-channel Parallel Flow
Heat Exchanger
Candidate : Cheng Liang
Major : Mechanical Engineering
Supervisor : Prof. Zhang Guojun
Assoc. Prof. Huang Yu
Huazhong University of Science & Technology
Wuhan，Hubei 430074，P. R. China
May. 2013
独创性声明
本人声明所呈交的学位论文是我个人在导师指导下进行的研究工作及取得的研究成果。尽我所知，除文中已经标明引用的内容外，本论文不包含任何其他个人或集体已经发表或撰写过的研究成果。对本文的研究做出贡献的个人和集体，均已在文中以明确方式标明。本人完全意识到本声明的法律结果由本人承担。
学位论文作者签名：
日期： 年 月 日
学位论文版权使用授权书
本学位论文作者完全了解学校有关保留、使用学位论文的规定，即：学校有权保留并向国家有关部门或机构送交论文的复印件和电子版，允许论文被查阅和借阅。本人授权华中科技大学可以将本学位论文的全部或部分内容编入有关数据库进行检索，可以采用影印、缩印或扫描等复制手段保存和汇编本学位论文。
本论文属于
(请在以上方框内打“√”)
学位论文作者签名： 指导教师签名：
日期： 年 月 日 日期： 年 月 日
保密□，在 年解密后适用本授权书。 不保密□。
华中科技大学硕士学位论文
摘要
换热器是汽车空调和商用空调器产品的重要配套总成。微通道平行流换热器为板翅式换热器，与其他类型的换热器相比优势显著。其突出特点是环保、高效节能、节约材料降低成本。
根据国内外研究结果表明，散热单元翅片的结构尺寸将对换热器的换热性能具有至关重要的影响，本文将对此进行研究。
研究内容主要包括以下几个方面：
首先，建立了翅片计算机模拟仿真模型。介绍了计算机辅助仿真分析方法和典型CFD软件FLUENT，对本文研究的高效微通道散热器所使用的百叶窗式翅片的结构及其参数进行了简要介绍，引入了翅片的数学物理模型和理论分析的数值计算方法，利用FLUENT软件对翅片给定某组参数进行了热力学数值分析。
其次，采用Chang和Wang的实验关联式，以换热因子j和摩擦因子f作为比较指标，对比了计算机数值计算法和实验关联式的计算结果，验证了本文所用的计算机数值计算方法的有效性，最后以速度场分布情况为对象，对翅片工作区流场的特性进行了简要介绍。
然后，采用控制变量法对单个翅片结构参数对换热性能影响进行了分析。
最后，完成了翅片尺寸参数的优化设计。首先介绍了优化设计理论，而后设定了目标函数，采用求函数极值法确定最优化参数数值，最后用此方法对翅片结构参数进行了优化设计。
关键词：换热器，百叶窗翅片，数值模拟，优化设计
华中科技大学硕士学位论文
Abstract
The heat exchanger is an important supporting assembly for automotive air conditioning and commercial air conditioner products.Micro-channel parallel flow heat exchanger is a plate-fin heat exchanger, which has significant advantages compared with other types of heat exchangers. Its outstanding feature such as environmentally friendly, energy efficient, saving material and reduce costs.
Domestic and international studies have shown that, parameters of the structure and size of the cooling unit fin will have a critical influence on radiator cooling. That is what described in this article.
The study includes the following aspects:
First of all, model of the fins for computer simulation is established. The concept of computer-aided simulation analysis method and the typical CFD software FLUENT are introduced. Fin's theoretical analysis of numerical methods and mathematical model is elaborated. And a briefing in shutters fins of highly efficient micro-channel heat exchanger is given. Then fin's thermodynamic numerical analysis by FLUENT using a set of specific parameters is accomplished.
Secondly, verification of the calculation method is complied. Chang and Wang's experimental correlations are employed. And the effectiveness of computer numerical methods is verified by using Colburn factor j and friction factor f as comparative indicators and comparing computer numerical calculation and the calculation results of the experimental correlations. Then a brief introduction on the fin's work area flow field characteristics is draw by demonstrating the distribution of velocity field of the flow field.
And then, the analysis of the affection of fin's structure parameters on the heat transfer performance by control variable method is carried out.
华中科技大学硕士学位论文
Finally,optimal design of fin dimension parameters. Optimization analysis method is introduced. And the objective function is set up to find out the optimal parameter values by extreme value method. Then the fin's two important structure parameters are optimized by using this method.
Key words：heat exchanger, louver fin, numerical simulation, optimization design
华中科技大学硕士学位论文
目录
摘要..................................................................................................... I Abstract .................................................................................................. I I 1 绪论
1.1 课题研究背景 (1)
1.2 课题研究意义 (4)
1.3 国内外研究状况 (5)
1.4 研究内容和章节安排 (7)
2 基于FLUENT软件的翅片性能模拟仿真
2.1 计算机辅助仿真及FLUENT软件简介 (9)
2.2 翅片数值模拟的理论基础 (11)
2.3 翅片结构分析 (12)
2.4 运用FLUENT软件对翅片进行数值分析 (14)
2.5 本章小结 (19)
3 翅片仿真结果分析
3.1 主要换热性能指标 (20)
3.2 仿真结果准确性分析 (22)
3.3 空气流场的速度特性 (27)
3.4 本章小结 (30)
华中科技大学硕士学位论文
4 翅片结构尺寸的性能分析
4.1 翅片间距的影响 (31)
4.2 翅片高度的影响 (32)
4.3 百叶窗间距的影响 (33)
4.4 本章小结 (34)
5 翅片结构参数优化设计
5.1 优化设计概述 (35)
5.2 翅片间距的优化设计 (37)
5.3 翅片高度的优化设计 (42)
5.4 翅片尺寸优化效果 (44)
5.5 本章小结 (46)
6 总结与展望
6.1 总结 (47)
6.2 展望 (48)
致谢 (49)
参考文献 (50)
附录：攻读硕士期间参与的项目情况 (54)
华中科技大学硕士学位论文
1 绪论
1.1 课题研究背景
换热器是汽车空调和商用空调器产品的重要配套总成。在汽车空调中，换热器通过吸入外界气流，实现冷却液循环，将温度过高部件的热量吸收并散发到空气中，起到了保护相关汽车零部件正常运行的重要作用。而在商用空调中，换热器毋庸置疑是其实现调温功能的核心部件。
近几年来，换热器产业正在高速发展。其一，近些年来飞速发展的汽车产业已
经成为我国工业发展的支柱产业之一。2010年汽车销售量据统计超过了
意元，其中2010年仅商用空调终端零售总量已经接近3000万台，多项产品产量居世界第一，这说明商用空调换热器也有着极大的国内外市场需求。
在不同应用领域，根据不同需要，换热器也具有各种不同的结构。早期的换热器结构比较简单，比如图1.1所示的管套式换热器。
图1.1 典型管套式换热器结构图
由图1.1中结构可以看出，该换热器分为内外两层管路，两种温度不同的流体在各自管路中不断循环流动，热量通过内管的管壁进行传递。由于主要利用热传导的方式实现热量的交换，其换热效果较为有限。
华中科技大学硕士学位论文
随后为了提升换热器的换热能力，人们研制出了一类重叠板式结构的换热器，称之为板式换热器，随着这种换热器应用的发展，逐渐产生了多个细化分类，大致有如下几类：
（1）板片式换热器
其结构如图1.2所示，换芯部热板片的四个角处都开有通孔，换热板片上同时具有许多有规则纹路，多个换热板片重叠在一起，不同温度的传热介质在通孔和纹路形成的相邻反向通道内逆向流动，可以实现充分的热量传导交换，这种换热器的换热能力相对于管套式换热器来说有了较大的提升。由于其结构紧凑，其应用较为广泛。
图1.2 板片式换热器结构图
（2）螺旋板式换热器
这种换热器的结构如图1.3所示，其结构较为简单，芯体为两块卷成螺旋状金属板制成，圆柱外壳和壳内隔板配合芯体形成两个相互隔离又互相旋绕的螺旋状流体通道，两种流体各自在其通道内流动，相互形成逆流，实现热交换。该换热器的特点是应用范围广泛，基本适用于任何两种流体间的热传导交换。
华中科技大学硕士学位论文
图1.3 螺旋板式换热器
（3）板翅式换热器
板翅式换热器是板式换热器中换热能力最好的一种，其结构和外形如图 1.4、图1.5所示。
图1.4 板翅式换热器结构分解图图1.5 板翅式换热器实物图由上面的对各种形式的换热器介绍可以得知，换热器的换热过程一般需要不同温度的传热介质进行相互流动，利用热传导（有时也利用对流和辐射）的方式进行热量交换。为了加大流体热量传递的效率，一般需要加快流体流动，并增大导热介质间的接触面积。
在图1.4中可以看到该换热器是由多个平板和翅片板交替重叠而成，这点与板片式换热器较为相似，然而与其他形式换热器不同的一点是板翅式换热器特有的翅片结构，这种波浪状的翅片结构具有更大的导热面积，波浪翅片结构形成的不规则流体通道又能充分促进流体内部各层间扰动，从而具有了强化传热的作用。
华中科技大学硕士学位论文
1.2 课题研究意义
目前国内特别是商用空调行业仍然普遍使用传统铜材换热器，鉴于其工艺成熟，装备要求低，即使能耗巨大，采用铜质材料制作产品笨重而且制作成本及生产能耗相对较高，仍旧占领着商用空调换热器的大部分市场份额。
本课题研究的微通道平行流换热器属于板翅式换热器的一种。它是采用铝合金材料制成，与传统的铜管翅片相比优势显著，其突出特点是环保、高效节能、节约材料降低成本。随着汽车用空调和商用空调产品的普遍应用及旺盛的需求，传统换热器作为耗能大户，降低其能耗的要求也日益强烈。为适应国家不断提高的能效和减排要求，就散热器产业而言，基于铝材的微通道平行流换热器取代传统的铜管翅片散热器是大势所趋，相应地，生产微通道平行流换热器的成套装备需求巨大。多年来保持着惊人的年均增长率，现已成为国民经济的一个新的增长点。
板翅式换热器常见的翅片种类包括波纹形翅片、矩形翅片、百叶窗式翅片等，如图1.6所示。
（a）波纹形翅片（b）矩形翅片
（c）百叶窗式翅片
图1.6 换热器常见翅片种类
华中科技大学硕士学位论文
在学术界和工业界，百叶窗式翅片被认为是板翅式换热器各类翅片中传热效能最高的一种，由于它在汽车空调行业应用十分广泛，本课题所要研究讨论的也正是这种翅片。
1.3 国内外研究状况
经学术界多年实验与理论研究表明，换热器翅片对于整个换热系统性能的影响大致体现在如下两个方面：其一是翅片表层流体换热系数对换热器乃至对整个换热系统的换热能力有直接影响；其二是换热器翅片对于换热系统其它部分同样存在着一定的影响，比如说换热器工作时，换热器翅片对空气流动会产生一定的阻力，设计换热风扇时，选择功率大小要考虑到该阻力的影响。
百叶窗式翅片，其传热性能的研究的方法一般有如下几种：以热力学和流体力学为基础的理论研究法、构建实验平台进行样品分析的实验分析法、基于计算机辅助技术的数值计算分析法。近些年来，随着计算机仿真和计算机辅助分析技术的发展，数值计算方法算法不断完善，研究人员越来越倾向于使用数值模拟仿真技术对散热器翅片进行性能分析。
1.3.1 早期实验研究
Beauvais[1]使用可视化实验技术，发现气流流经百叶窗时会发生偏转。
Wong和Smith[2]采用
华中科技大学硕士学位论文
Webb和Trauger[7]选用百叶窗间距和翅片间距的比值以及百叶窗开窗角度作为研究对象，进行了多组试验，在试验的基础上提出了关于流体流动效率的关系式。
1.3.2 数值模拟研究发展
Achaichia和Cowell[8]使用简化二维模型进行了模拟，根据模拟结果他们确定了百叶窗翅片的流体流动方式，也总结出了关于流体流动效率的关联式。
袁志群[9]等人也采用数值模拟的方式，研究了汽车用百叶窗式换热器，其模拟结果与实验值偏差较小。
Atkinson[10]等人分别利用二维和三维模型进行百叶窗数值模拟，发现三维模型的模拟结果与实验数据偏差较小。
J. Y. Jang[11]等用三维模型模拟了Re在
时百叶窗翅片的综合换热性能最好。
漆波[16]等人使用三维模型，发现百叶窗开窗角度为
时，换热器翅片综合性能最好[17]。
张行周、王浚[18]将换热器的传热过程进行了划分，对于每个细分区域分别建立了相应的数学模型，经过仿真计算，得出了与实验较为一致的结果。
包涛[19]等人进行了数值模拟，他们认为对于特定结构的翅片，其空气侧传热系数和压降的确定，需要采用其专用的关联式[20]。
Ching-Tsun，Hsieh，Jiin-Y uh Jang[21]建立三维进行了数值模拟，发现在一定的迎风速度范围内，百叶窗开窗角度的变化对于换热因子和摩擦因子的影响规律。
华中科技大学硕士学位论文
V. P. Malapure[22]等人分别建立了单排和多排扁管的三维模型，研究分析了两种不同的模型热力学性能的差异。
舒朝晖[23]等运用Davenport的经验关联式，针对家用空调实际工况进行了百叶窗翅片建模仿真模拟，分析了其换热性能的结构影响因素。
寇磊[24]使用了综合评价指标参数JF，对百叶窗翅片结构尺寸进行了优化，得出
结论：当百叶窗开窗角度为范围内时，翅片具有较好综合性能[25]。
1.3.3 结构优化研究
李维仲[26]等人运用多目标规划的方法研究了换热器元件结构尺寸的最优化问题，但由于难以确定权系数，文章中没有提出具体的计算准则[27]。
李夔宁[28]等人叙述了一种以与换热量相关的目标函数来进行翅片尺寸最优化的方法，并用该方法求得了一组最优化设计方案。
Jafar Mahmoudi[29]采用数值模拟，研究了汽车空调百叶窗式换热器的换热性能和介质流动性能，开发出了一个翅片结构尺寸优化程序，并根据该程序获得了一组具有最优综合换热性能的翅片结构尺寸。
富丽[30]分别采用了单目标优化模型和多目标优化方法，通过对比两者的优化结果，发现较之单目标优化法，多目标优化的最优化方案能大幅提升换热器综合性能，她采用了NSGA-Ⅱ遗传算法，开创了翅片结构尺寸优化的全新思路。
1.4 研究内容和章节安排
1.4.1 主要研究内容
根据国内外研究结果，可以看出散热单元翅片的结构尺寸将对换热器的换热性能具有至关重要的影响。本文采用数值模拟仿真的方法对某高效微通道换热器百叶窗式翅片进行换热和流动性能分析，研究其结构尺寸的改变对于换热器散热性能的影响，并根据研究结果对翅片关键尺寸参数进行优化。具体内容包括以下几个部分：（1）建立了翅片仿真模型。首先，介绍了计算机辅助仿真和CFD软件FLUENT；而后，对本文研究的高效微通道散热器所使用的百叶窗式翅片的结构及其参数进行
华中科技大学硕士学位论文
了简要介绍；其后，介绍片了翅片数值分析的热力学理论基础；最后利用FLUENT 软件对翅片给定某组参数进行了热力学仿真分析。
（2）采用Chang和Wang的实验关联式，以换热因子j和摩擦因子f作为比较指标，对比了计算机数值计算法和Chang和Wang的实验关联式的计算结果，验证了本文所用的计算机仿真方法和数值计算结果的有效性。最后速度场分布情况为对象，对翅片工作区流场的特性进行了简要介绍。
（3）采用控制变量法对单个翅片结构参数对换热性能影响进行了分析。
（4）完成了翅片尺寸参数的优化设计。首先介绍了优化设计理论，而后设定了目标函数，采用求函数极值法确定目标参数的最值，即该参数的最优化值，最后用此方法对翅片结构尺寸进行了优化设计。
1.4.2 章节安排
本文是对高效微通道换热器所采用的百叶窗式翅片进行热力学结构分析，并以优化换热器换热性能和流动性能为目的，对翅片结构尺寸进行了优化设计。文章分为6章，各章节内容如下：
第一章绪论，简要叙述了课题的研究意义和背景，对翅片数值仿真的国内外研究现状进行了介绍，提出了换热器数值计算分析的研究方法。
第二章基于FLUENT软件的翅片性能模拟仿真，介绍了CFD原理和FLUENT 软件，简要介绍了翅片数值分析的热力学理论基础和翅片的结构参数，分析了利用FLUENT软件解决问题的大致步骤。
第三章仿真结果分析，根据Chang和Wang的实验关联式对仿真结果的有效性进行了分析，并以流体速度矢量场为例分析了换热器工作区流体的大致特性。
第四章翅片结构尺寸的性能分析，采用控制变量法对翅片各指标进行了换热和空气流动性能分析。
第五章翅片结构参数优化设计，介绍了优化设计的大致方法步骤，选定目标函数，利用回归分析找到了目标函数的数学表达式。采用求函数极值法确定最优化参数，对翅片结构尺寸进行了优化设计。
第六章总结与展望。
华中科技大学硕士学位论文
2 基于FLUENT软件的翅片性能模拟仿真
本章内容是介绍对换热器工作流场的换热和流动性能进行计算机模拟仿真分析的方法。首先，引入计算机辅助数值分析方法，对翅片性能仿真的工具FLUENT 软件进行了简要介绍；然后介绍翅片数值计算的理论基础；其后介绍了翅片的分析模型和结构参数；最后根据一组特定参数进行建模，得出数值仿真结果，以研究换热器翅片工作状态时的物理场分布情况，为后面章节研究其换热性能指标做铺垫。
2.1 计算机辅助仿真及FLUENT软件简介
实际工业产品研发的环节中，对样品进行实验是不可或缺的一个环节，然而在样品开发的过程中，完成一个实验周期的时间后，样品参数常常需要经过不断更改，然后再进行实验分析，如此往复，直至得出最佳实验数据最终才能确定产品参数。这个工程往往十分耗时，考虑到节约时间成本和样品自身成本，采用计算机辅助技术是十分有必要的。
计算机辅助技术是利用计算机软件完成产品的设计开发工作的技术。计算机辅助仿真分析采用计算机辅助技术，不用进行实物实验，就可以对工程项目中的案例进行实验仿真及结果分析等。
计算机辅助仿真，便是利用相关计算机软件，采用人机交互式操作，建立虚拟样品，并进行虚拟实验，对样品性能进行分析，然后根据分析结果改变虚拟样品参数，再进行实验分析。这个过程与上面讲到的传统的工业生产中样品的试制过程基本一致，区别在于过程主体（样品和实验）由实物变成了虚拟事物。随着计算机软件技术的发展，其功能越来越完善，其仿真结果的可信度也越来越高。目前，计算机辅助技术在越来越多的行业和企业内得到了普遍应用。
本文对换热器翅片进行热力学性能分析，主要研究换热器工作时，相关流体的物理性能。将流体运动的规律表现为数学方程的形式，然后利用计算机进行数值计算求解方程，利用求得的结果来反映和研究流体运动的规律，这里便涉及到计算流体动力学的理论和方法及其相关CFD软件。而FLUENT软件是目前CFD软件中功能较为出色的一个。
华中科技大学硕士学位论文
2.1.1 FLUENT软件简介
虽然都要满足物理基本定律，流体力学与固体力学一个重要不同之处在于，流体在流动运动中一般伴随着巨大的形变，这一点就使得求解问题的过程就变得异常复杂了。其控制方程属于非线性偏微分方程，对于实际问题来说很难解出解析解。而且对于非专业研究人员来说，一般难以具有研究流体运动规律的理论知识，但由于工作需要，想要根据流体运动的规律来研究特定流体的运动过程，由此，许多计算准确、人机界面友好、使用简单的大型商业计算机辅助仿真分析软件应运而生，FLUENT软件便是其中较为出色的一种。
FLUENT软件除具有一般CFD软件所具有此外全部功能外，FLUENT能够生成非结构网格，而且能够调整网格形状和大小，具有网格自适应性。这种调整只在特定区域内实施，而非在整个流场内实施，因此所需计算时间便可大幅缩短，这一点是FLUENT软件的一大特点和优点。
2.1.2 FLUENT软件的组成
FLUENT软件包由以下几部分组成[31]：
（1）GAMBIT：进行流场几何建模和生成网格等；
（2）FLUENT：能够完成流场数值计算及其相关设置工作；
（3）prePDF：模拟PDF燃烧过程，为软件的子功能模块；
（4）TGrid和Filters等其他模块。
使用FLUENT软件分析一般的问题求解过程大致为：
（1）使用GAMBIT前处理器完成对流场的几何建模、划分网格等；
（2）输出文件到FLUENT求解器中进行数值计算；
（3）对计算结果进行图形显示和分析等。
FLUENT软件应用范围非常广泛，可适用于绝大多数流体流动问题。
翅片的数值分析建立在流体力学理论的基础之上，下面将对流体力学的基本理论进行简要介绍。
华中科技大学硕士学位论文
2.2 翅片数值模拟的理论基础
2.2.1 流体的连续性假设
微观来说，流体的组成分子间具有间隙，而且由于微观分子的运动具有随机性，这就导致了流体的质量在空间和时间上分布不连续。然而宏观上来说，流体的运动具有连续性和确定性，理论分析时，一般采用“连续介质”模型，将流体看成是无间隙的连续介质，此方法也称为流体的连续性假设。
2.2.2 流体力学基本方程
在计算流体力学软件中，其基本原理一般为有限体积法[32]。其方法的大致思路是：先将连续介质离散化，其后建立各个离散个体的相关传热和运动方程，最后得到各个单元方程的解从而总结得出整个流体的运动和传热规律。
作为物理现象的一种，流体流动也要满足三大物理基本定律，即质量、动量和能量守恒定律。基于物理学三大基本定律的流体运动基本方程是研究流体流动规律的基础，其运动方程应该采用微分形式[33]。
根据质量守恒定律在流体流动过程中的表述[34]，在三维直角坐标系采用微元
法，得到质量守恒方程。
（2-1）对于不可压缩流体的动量守恒方程表示为如下方程组
（2-2）
华中科技大学硕士学位论文
能量守恒定律叙述为：系统的总能量的改变量等于此系统能量增量，有如下形式
（2-3）固体介质情况下，方程形式为
（2-4）
上述各式中，ρ为分别为流体在
，单位为m/s；
，单位为
，单位为，单位为
。
2.3 翅片结构分析
微通道平行流换热器得名于其具有若干细微通道的多孔扁管，该多孔扁管的截面结构如图2.1所示。
图2.1 具有微通道结构的多孔扁管图2.2换热器翅片及芯体结构示意图百叶窗式翅片由其开窗形状得名，折叠成波浪形的翅片与多孔扁管（以下简称为扁管）层叠，构成换热器芯体结构。换热器翅片及芯体结构如图2.2所示。
