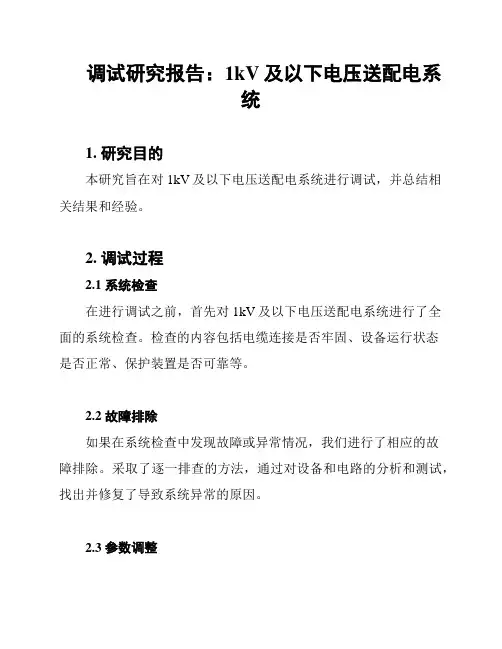

送配电系统调试报告 HEN system office room 【HEN16H-HENS2AHENS8Q8-HENH1688】

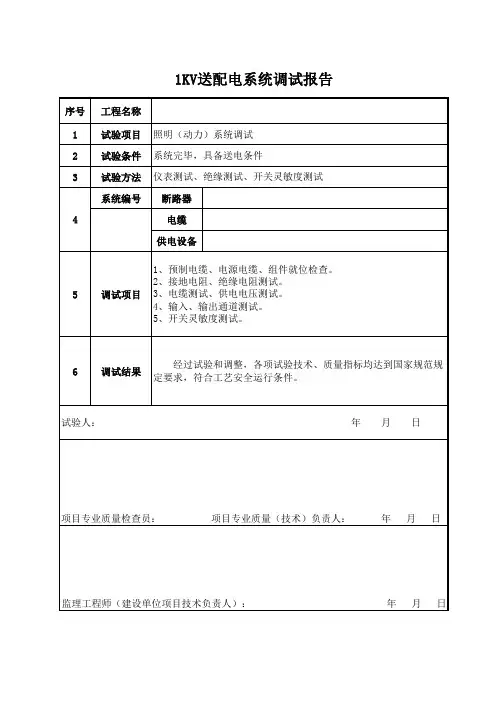

送配电装置系统调试报告
专业：电气设备安装试验日期：年月日
电力工程总结报告 篇一：电力工程部实习总结转眼间在电力工程部的实习就要结束了，四周的时间对刚刚加入供电公司的我来说是短暂的，但却让我获得了一些难忘的印象和体验，对电力系统的施工部门也有了初步了解。 电力工程部是主要承担武汉电网建设、改造的施工单位，主要承建220kV及以下电压等级变电站及配套的送配电架空线路、电力电缆、光纤电缆等工程安装、架设施工和铁塔加工制造任务。工程部的工作辛苦，对技术性要求较强，而且是武汉供电公司电力专业覆盖面最广的部门，因此也是电力系统里输送技术人才的摇篮。短短的四周时间里，在工程部领导的教育和培养下，在同事们的关心和帮助下，自己的工作、学习等方面都取得了一定的成绩，个人综合素质也得到了一定的提高。 我被分配到变电工程部的变电二次班实习。作为一名刚参加工作的新员工，面对新工作、新环境都是充满好奇和热情的，同时内心也有一些紧张与忐忑不安——毕竟自己是一个新手，对变电运行方面的专业知识几乎一无所知。但是，在班长和班里师傅们的悉心指导下，我还是受益颇多。通过在天河机场变电站、江夏东一园变电站施工现场的观摩学习，我对变电二次班组从电缆放线、接线、对线到线路调试与检测工作的基本流程有了一定了解，知道了变电站的基本构造、
变电站建设的基本过程以及各种设备的主要用途。虽然在端子箱和控制室里接电缆线这样的工作没有让我们尝试，但我还是力所能及地做好扎线、刀闸分合测试等工作，增加了自己的实际工作经验。在被调到总经理工作部帮忙的几天时间里，我也认真做好领导交给我的每一项任务，得到了大家的好评。在实习期间，我时刻严格要求自己，自觉遵守工程部的各项规章制度，吃苦耐劳，努力工作，在完成领导交办的工作同时，积极主动地协助其他同事开展工作，并在工作过程中提高自身各方面的能力。 实习期间不仅是我积累工作经验的重要阶段，也是我努力学习的宝贵时间。“三人行，必有我师”。工程部的每一位同事都是我的老师，他们丰富的工作经验对我来说是一笔宝贵的财富。因此，在认真完成各项工作任务的同时，我也找来了相关的资料努力学习电力专业知识，尤其是变电运作和继电保护方面的知识，虚心向班里的师傅们学习业务技术，以便为今后的工作打下基础。作为新人，目前我所能做的就是认真工作、努力学习，在平凡的岗位上挥洒自己的汗水，焕发自己的青春与热情，使自己在基层得到更多的锻炼。 在变电二次班实习的这段时间，早出晚归地跟着师傅们跑工地，让我体会到了电力系统基层工作的艰辛。同时，变电工人师傅们吃苦耐劳的精神也深深感染了我。紧迫的工期、繁重的任务以及艰苦的条件，在变电工人眼中已习惯为工作
低压配电柜调试方案集团标准化小组：[VVOPPT-JOPP28-JPPTL98-LOPPNN]
调试方案工程（电房）名称： 项目名称：低压配电柜/配电屏及发电机组低压配电屏 审核： 批准： 编制单位： 编制日期：2015年5月10日 目录 一、电气设备试验、调试的标准及依据 二、调试试验程序、内容及技术要求 三、质量目标及保证措施 四、安全技术措施及要求 一、电气设备试验、调试的标准及依据 1.1施工设计图纸 1.2设备厂家提供的说明书，技术文件； 1.3GB50150-2006，JJG124-2005，DL/T596-1996标准； 1.4设计，业主提供整定值及具体要求。 二、调试程序、内容及技术要求 2.1调试前检查产品完工情况
2.2查看预览图纸准备调试记录 2.2.2看一次系统图了解整个箱变的布置和在电力系统中的位置； 2.2.3看二次电源系统熟悉二次系统的电源走向，知道在哪送电，如何送； 2.2.4看整个图纸的二次原理图，根据原理图做出相对应的调试记录。 2.3调试设备参照以下表格： 2.4普通低压柜调试步骤如下：
三、质量目标及保证措施 为保证本调试工程达到质量优良、无质量责任事故，应采取如下措施： 1、调试人员应持证上岗，严禁无证操作。 2、调试仪器设备完好，属计量器具的应满足量值传递要求并在有效期范围内。 3、调试前应对所用仪器、设备熟练了解，在搬运、运输中应对仪器、设备进行可靠保护。 4、调试人员应熟悉工程图纸、了解各设备及元件的特性、掌握相应的标准规范。 5、调试时接线应准确无误，调试接线应一人接线，另一人检查后方可进行操作。 6、各项调试均应严格按照电气装置安装工程电气设备交接调试标准进行。 四、安全技术措施及要求 1、调试人员进入现场应穿戴整齐，戴安全帽，佩带胸卡。 2、对其他人员可能造成触电危险的调试区，应由专人看护现场，并在调试区域挂警示牌。 3、在调试过程时，严禁带电接线。 4、送电的设备应挂“已送电”标示牌，防止危害人身安全伤害。 5、送电前一定要进行绝缘检查，合格后方可送电。
蒲城清洁能源化工有限责任公司新增污水处理项目 （303G）高压开关柜调试方案 编制： 审核： 批准： 陕西建工安装集团有限公司蒲城 新增污水处理项目部 2017年05月06日
目录 一、编制说明 (1) 二、编制依据 (1) 三、工程内容 (1) 四、主要资源计划 ........................................................................................... 错误!未定义书签。 五、质量目标及保证措施 (6) 六、安全技术措施及要求 (11) 七、应急救援报告 (11)
一、工程概况 本次工程内容为对原有的污水处理变电所（303G进行改造）。共增加5台电动机出线柜及2台10kV/0.4kV变压器出线柜共计7台10kV高压开关柜与原污水处理变电所（303G）10kV高压开关柜并柜。 二、编制依据 1.设计图纸。 2.设备厂家出具的出厂图纸，及出厂试验报告。 3.电气装置安装工程电气设备交接试验标准（GB50150-2006） 三、工程内容 根据现场高压电气设备实际情况本方案分为四项工作内容： 1. 电气设备的交接试验。 电气设备的交接试验在高压柜、变压器及电缆敷设安装完成后进行。交接试验按照电气设备交接试验GB50150-2006标准进行。 1.1高压开关柜试验； （1）辅助回路和控制回路绝缘电阻。 （2）断路器的主触头合闸时间，分闸时间和三相分、合闸同期性，合闸时的弹跳时间。 （3）断路器每相导电回路电阻测量。 （4）断路器绝缘电阻试验。 （5）断路器分合闸线圈绝缘电阻和直流电阻。 （6）断路器的操动机构试验。
设备调试、试运行方案 设备调试、运行分别对仪表、电机、照明系统、接地进行测试调试，待各分项调试合格后，进行联合试运行。 1.调试方法 ①先检查各种照明配电柜是否已全部切断电源。 ②再检查各灯具是否测试合格及接线准确。 ③将本工程按系统、按照明配电箱控制的区域分成各自独立的调试区域，调试从上到下，逐层逐区域调试。 选择好A、B塔顶层最西端的照明配电箱，先引来临时电源，把该照明配电箱进线开关断开，且把正式进线先拆除，接着接上临时电源，送上电源，先打开箱内1路照明控制开关，再开启相关的照明灯具，正常，打开另一路照明控制开关。接着逐步打开照明配电箱内的全部开关。 然后采用相同的方法进行调试第二个照明配电箱，逐步调试完顶层的所有照明配电箱，再往下层调试，采用相同的方法直至所有的照明配电箱全部调试完。 ④照明系统每2小时用电压表和电流表测量电源电压、负荷电流，公建试运行24小时，住宅部分运行8小时。调试中逐个检查插座接线是否正确，开关控制灯具是否灵活、准确，控制顺序是否相对应，并随时观察灯具发光是否正常，导线发热是否有异常，发现问题及时查找原因进行整改，并作好记录。 2.电气动力系统调试 ⑴系统要求 ①各种用电设备安装完毕，且已经过绝缘测试合格。 ②相关管线敷设完，且已经过绝缘测试合格。 ③配电控制箱已经安装完，且已通过绝缘测试。 ④桥架、电缆敷设完毕，电缆绝缘测试合格。 ⑤母线敷设完毕，绝缘测试合格。 ⑥配电箱、柜安装完毕，绝缘测试合格。 ⑦各种高低压配电柜安装完毕，测试合格。 ⑵调试方法 ①先检查各种动力配电柜是否已全部切断电源。
②再检查各动力配件组成部分如：母线、电缆、电动机等，是否测试合格及接线准确。 ③将本工程按系统、按配电箱控制的区域分成各自独立的调试区域。 3.电机系统调试 ⑴电机调试运行步骤： 单机检查校验→线路绝缘摇测→控制回路接线→电机性能检查、接线→设备调整→供电回路电源电压测量、电机接线情况检查→单机无荷载启动→单机带荷载启动→数据记录 ⑵电机空载运行2小时，每隔1小时测量一次电源电压、空载电源直至2小时。 ⑶电机试运行接通电源后，如发现电机不能启动和启动时转速很低或声音不正常等现象，应立即切断电源检查原因。 ⑷电机试运行中需检查：电机的旋转方向、声音、气味是否正常；换向器、滑环及电刷的工作情况是否正常；电机的温度是否过热；轴承的温升是否正常；电机的振动是否符合要求。 ⑸交流电机带负荷启动次数应尽量减少，如产品无规定时按在冷态时可连续起动2次，在热态时，可连续起动1次。
送配电设备系统调试“1kv以下交流供电”子目，在执行中有些争议。《全国统一安装工程预算定额编制说明》中“2定额包括的工作内容：图3的断路器、隔离开关、电流互感器、电抗器等一次设备及继电保护、测量仪表等二次回路的试验调整。”是否每个供电回路都必须具备以上全部工作内容，才能作为一个调试项目计取调试费？ 答：对于第二册定额中的各项工作内容，皆是以“章”、“节”为单位进行说明的。“送配电设备系统调试”是一节定额，其中包括“1kv 以下交流供电”和“10kv以下交流供电…”等诸多子目。显然，该说明包括的工作内容是指该节定额所含的全部工作内容，并非指其中某一个子目的工作内容和范围。下面的图示（a）就是1kv以下交流供电系统图，图中所含的设备只有一次主回路，以自动空气开关（又称空气断路器）为代表的低压配电系统。凡含有“断路器”的系统，都应计取调试费。因为断路器具又过电流保护、短路保护等功能，需要进行保护定值数据整定和试验，才能确保安全运行（详见DW型产品说明书、技术验收规范和有关技术资料）。说明：凡供电设备回路系统中不含“需要调试的元件”，则一律不得计取调试费。 1）一般的住宅、学校、办公楼、旅馆、商店等民用电气工程的供电调试应按下列规定计算： a配电室内带有调试元件的盘、箱、柜和带有调试元件的照明主配电
箱，应按供电方式执行相应的“配电装置系统调试”定额。 b每个用户房间的配电箱（板）上虽装有电磁开关等调试元件，但生产厂家已按固定的常规参数调整好，不需要安装单位进行调试就可以直接投入使用的，不得计取调试费用。 c民用电度表的调整校验属于供电部门的专业管理，一般为用户向供电局订购调试完毕的电度表，不得另外计算调试费用。 d高标准的高层建筑、高级宾馆、大会堂、体育馆等具有较高控制技术的电气工程（包括照明工程中有程控调光控制的装饰灯具），应按控制方式执行相应的电气调试定额。 2）备用回路情况下自调，所以不计算系统调试费。如果建设单位要求做，又有调试报告时，可计算系统调试费。 3）低压配电柜应按出线数（即回路数）算工程量（包括一个照明回路）。如果低压配电柜的出线直接与电动机相连，则应计算电动机的调试，而不再计算送配电装置的系统调试。
电气控制柜的安装与调试工作页 一、明确任务、获取信息 下达任务： 同学们，这次活动您的工作任务是：完成学校配电室运行及管理工作，具体要求： 1、常用电工工具的使用；常用电工仪器、仪表的使用。 2、配电室二次侧线路的学习。 3、配电室管理规章制度的学习。 4、配电室设备设施的熟悉。 5、工作票使用知识的学习。 学习目标： 完成本学习任务后，你应该能够： 1、熟悉配电室的各种管理规定和安全操作规程。 2、熟悉配电室设备，会根据要施操作，能熟练地进行日常维护。 3、能看懂配电室二次线路图。 4、熟悉《供配电设备设施运行日记》等各种记录表格文件，记录设备运行数据。 5、能对运行数据（电压、电流、功率因数、环境温度、有功功率、无功用量）及运行状况进行分析，查找故障或故障隐患，及时进行处理。 6、会使用微型计算机采集信息，会进行简单的微机故障处理。 7、学生能自我评价工作结果。 建议您在18学时完成本任务。 工作流程：
实施 完成此活动后，您需要提交的容有：工作计划；看懂配电室二次线路图；对运行数据（电压、电流、功率因数、环境温度、有功用量、无功用量）及运行状况进行分析，查找故障或故障隐患，及时进行处理活动，总结报告。 请您认真阅读工作页，按照工作页提示，完成本任务。 【必备检索资料】 完成此任务前，你应通过查阅资料，学习相关知识，获取设计方法与技巧，为顺利完成本任务打下坚实基础。必备检索资料有《企业供电系统及运行》《工厂变配电》。 引导问题： 你可以通过完成下列问题，来进行相关知识的学习，进而获取设计方法与技巧。 一、什么叫电力系统、动力系统和电力网？ 二、在企业中常见的电气设备有几种工作制？它们各有什么特点？
电气装置安装工程报审表 工程名称：云南华联锌铟股份有限公司8000t/d选矿扩建工程 精矿浓缩机及泵房调试工程编号：JKNDYDKGTS-007 致：云南鑫华建设咨询监理有限公司（监理单位） 我方于年月日完成该子项所属低压配电屏部分的安装调试工作（见附件）。现将调试记录结果报上，调试报告为下述部位： 精矿浓缩机及泵房 请予以审核。 附件： 1. 低压配电屏实验报告份 承包单位（章）：中国十五冶金建设集团有限公司 项目经理： 日期： 审查意见： □符合设计要求和施工质量验收规范规定 □不符合设计要求和施工质量验收规范规定 项目监理机构： 总/专业监理工程师： 日期：
使用单位：云南华联锌试验日期：2013.07.23 天气：晴 型号：MNS 额定电压：380 V 额定电流： A 出厂编号：K12460701 设备位号：+AA1 安装位置：浓密机配电室 项目检验内容结论 常规检查1．盘柜表面无变形，漆面均匀无刮痕良好2．盘顶盖板，柜门无变形能可靠关牢良好3．盘柜连接螺栓，母线连接螺栓，连接牢固无松动现象良好4．二次配线美观、可靠无零乱，无需接现象良好5．盘面表计、开关、按钮、指示灯完好，无缺件，无破损良好6．电流互感器的变比与表盘的变比一致良好 断路器检验1．通电操作断路器合闸、分闸各5次，都能可靠合、分闸，无卡涩无异响且指示正 确 良好2．断电操作5次，均能可靠跳闸且指示正确良好3．合闸时，三相触头能可靠吸合，无间隙，无缺相良好4．分闸时，三相触头能可靠断开，无粘着良好5．通电打开储能开关，操作断路器，储能电机能正常储能良好 绝缘试验1．断路器上端触头相间及对地绝缘电阻（500MΩ）合格2．断路器下端触头相间及对地绝缘电阻（500MΩ）合格3．断路器上下端头之间的绝缘电阻（500MΩ）合格4．柜内母线相间绝缘电阻（500MΩ），及地绝缘电阻（500MΩ）合格5．控制回路绝缘电阻不小于20MΩ合格 送电后的检查1．送电后合上断路器，无异响无拉弧放电现象良好2．盘面上的指示灯，电压表指示正确良好（3．母联柜的上下端头的相序一致）/ 备注： 试验人员：聂向峰宋忠浩审核：成露
第四章低压配电系统 4.1需调试项目 a、绝缘电阻测试 b、插座回路极性，连续性及接地回路阻抗测试 c、插座回路漏电保护开关漏电动作电流及动作时间测试 d、照度测试 e、防雷接地系统连续性及接地电阻测试 f、航空障碍灯功能测试 g、配电箱功能测试 h、非消防用电强切功能测试 i、照明系统BMS控制功能测试 j、低压配电柜功能测试 k、自动切换开关功能测试 l、备用发电机虚负载测试 m、备用发电机带大厦负载测试 调试程序 绝缘电阻测试 a、所有供电回路在送电前必需进行绝缘测试，以确保无短路/漏电情况，安全送电。 b、测试时，所有开关及断路器应处于闭合状态，所有回路之极性正确，电气连续 性完好无缺。所有灯贝泡应除去，所有用电器具应断离，所有控制灯具或其它用电器具之就地开关应闭合，如无法除去灯泡或用电器具，则应将有关控制开关断开，所有电子器件亦应适当隔离，以避免因高电压测试而损坏。 c、以1000V绝缘电阻测试仪进行测试，测试应包括相线对相线，相线对中性线， 相线对接地线及中性线对接地线各项，阻值应为无限大，并应做详细记录。 插座回路极性，连续性及接地回路阻抗测试 以接地电阻测试仪测试所有插座回路之接线极性是否正确，连续性是否正常及接地回路阻抗是否符合规范要求，作详细记录。 插座回路漏电保护开关漏电动作电流及动作时间测试 a、测试插座回路漏电保护开关漏电动作电流及动作时间，以保证漏电保护开关能在规范要 求之电流及时间内动作，提供安全保护功能。 b、将漏电电流测试仪之插头插入每一组插座回路之最后一个插座，按下测试仪上之测试按 钮，漏电保护开关应马上跳闸，详细记录各跳闸时间及动作电流，跳闸时间应不大于秒(40ms)，动作电流应不大于30毫安(30mA)。 照度测试 a、测量各区域/房间之照度是否符合合约要求。 b、以照度仪置于工作面高度(约750mm)，测量各区域/房间内不同位置之照度，测试位置/
低压配电柜检修方案 装备科
审批：审核：编写：
目录 一、编制目的 二、检修配电柜概况 三、配电柜检修步骤 四、检修部署 五、安全防护措施 六、危险源辨识
一、编制目的 检查并及时处理供配电设备隐患，满足设备在良好的条件下运行，确保设备性能，保证安全运行。 二、检修配电柜概况 因配电柜的特殊性在正常生产时无法对其进行维护，存在积尘较多螺丝松动的情况。为了保证配电柜设备长期运行，要对在运行配电柜进行计划检修，为了做好本次检修工作，保证检修质量，实现开车一次成功，特编制本方案。 配电柜检修内容； 三、配电柜检修步骤 1）根据以上内容备置检修所需的材料、工具和专用试验设备； 2）开具检修工作票，电气作业票；
3）按照检修内容展开工序； 1.检修前必须经得厂部调度或工段的批准。 2.检修前办理好停送电手续并通知其他车间及调度停电的时间和范围。 3.检修时应从变压器低压侧开始。配电柜断电后，挂接地线防止突然来电和母线残存电荷放电，清洁柜中灰尘，检查母线及引下线连接是否良好，接头点有无发热变色，检查电缆头、接线桩头是否牢固可靠，检查接地线有无锈蚀，接线桩头是否紧固。所有二次回路接线连接可靠，绝缘符合要求。 a、检查抽屉式开关时，抽屉式开关柜在推入或拉出时应灵活，机械 闭锁可靠。检查抽屉柜上的自动空气开关操作机构是否到位，接线螺 丝是否紧固。清除接触器触头表面及四周的污物，检查接触器触头接 触是否完好，如触头接触不良，必要时可稍微修锉触头表面，如触头严重烧蚀（触头点磨损至原厚度的1/3）即应更换触头。电源指示仪表、 指示灯完好。 b、检修电容柜时，应先断开电容柜总开关，然后进行验电，再用10mm2以上的一根导线逐个把电容器对地进行放电后，外观检查壳体良好，无渗漏油现象，若电容器外壳膨胀，应及时处理，更换放电装置、控制电路的接线螺丝及接地装置。合闸后进行指示部分及自动补偿部分的调试。 c、受电柜及联络柜中的断路器检修：先断开所有负荷后，用手柄摇出 断路器。重新紧固接线螺丝，检查刀口的弹力是否符合规定。灭弧栅有否破裂或损坏，手动调试机械联锁分合闸是否准确，检查触头接触是否
调试方案 工程(电房）名称: 项目名称:低压配电柜/配电屏及发电机组低压配电屏 审核: 批准： 编制单位： 编制日期:2０15年5月10日 目录 一、电气设备试验、调试得标准及依据 二、调试试验程序、内容及技术要求 三、质量目标及保证措施 四、安全技术措施及要求 一、电气设备试验、调试得标准及依据 1、1 施工设计图纸 1、2 设备厂家提供得说明书，技术文件； 1、３ＧB50１５0－２0０６,JJG124-2005,DＬ/T596－1９96标准; 1、４设计，业主提供整定值及具体要求。 二、调试程序、内容及技术要求 ２、1调试前检查产品完工情况
2、2查瞧预览图纸准备调试记录 2、2、1瞧技术说明就是否对该项目有特殊要求; 2、2、2瞧一次系统图了解整个箱变得布置与在电力系统中得位置; 2、2、3瞧二次电源系统熟悉二次系统得电源走向,知道在哪送电，如何送; 2、2、4瞧整个图纸得二次原理图，根据原理图做出相对应得调试记录。 ２、3调试设备参照以下表格: 2、4普通低压柜调试步骤如下:
三、质量目标及保证措施 为保证本调试工程达到质量优良、无质量责任事故,应采取如下措施: １、调试人员应持证上岗,严禁无证操作。 2、调试仪器设备完好,属计量器具得应满足量值传递要求并在有效期范围内。 ３、调试前应对所用仪器、设备熟练了解,在搬运、运输中应对仪器、设备进行可靠保护。 4、调试人员应熟悉工程图纸、了解各设备及元件得特性、掌握相应得标准规范。 ５、调试时接线应准确无误,调试接线应一人接线,另一人检查后方可进行操作。 6、各项调试均应严格按照电气装置安装工程电气设备交接调试标准进行。 四、安全技术措施及要求 1、调试人员进入现场应穿戴整齐,戴安全帽,佩带胸卡。 2、对其她人员可能造成触电危险得调试区,应由专人瞧护现场,
配电柜维修方案 Document serial number【KKGB-LBS98YT-BS8CB-BSUT-BST108】
目录 六、危险源辨识 一、编制目的 检查并及时处理供配电设备隐患，满足设备在良好的条件下运行，确保设备性能，保证安全运行。 二、检修配电柜概况 因配电柜的特殊性在正常生产时无法对其进行维护，存在积尘较多螺丝松动的情况。为了保证配电柜设备长期运行，要对在运行配电柜进行计划检修，为了做好本次检修工作，保证检修质量，实现开车一次成功，特编制本方案。 此次配电柜检修内容；
三、配电柜检修步骤 1）根据以上内容备置检修所需的材料、工具和专用试验设备； 2）开具检修工作票，电气作业票； 3）按照检修内容展开工序； 1.检修前必须经得厂部调度或工段的批准。 2.检修前办理好停送电手续并通知其他车间及调度停电的时间和范围。 3.检修时应从变压器低压侧开始。配电柜断电后，挂接地线防止突然来电和母线残存电荷放电，清洁柜中灰尘，检查母线及引下线连接是否良好，接头点有无发热变色，检查电缆头、接线桩头是否牢固可靠，检查接地线有无锈蚀，接线桩头是否紧固。所有二次回路接线连接可靠，绝缘符合要求。
a、检查抽屉式开关时，抽屉式开关柜在推入或拉出时应灵活，机械 闭锁可靠。检查抽屉柜上的自动空气开关操作机构是否到位，接线螺 丝是否紧固。清除接触器触头表面及四周的污物，检查接触器触头接 触是否完好，如触头接触不良，必要时可稍微修锉触头表面，如触头严重烧蚀（触头点磨损至原厚度的1/3）即应更换触头。电源指示仪表、指示灯完好。 b、检修电容柜时，应先断开电容柜总开关，然后进行验电，再用10mm2以上的一根导线逐个把电容器对地进行放电后，外观检查壳体良好，无渗漏油现象，若电容器外壳膨胀，应及时处理，更换放电装置、控制电路的接线螺丝及接地装置。合闸后进行指示部分及自动补偿部分的调试。 c、受电柜及联络柜中的断路器检修：先断开所有负荷后，用手柄摇出断路器。重新紧固接线螺丝，检查刀口的弹力是否符合规定。灭弧栅有否破裂或损坏，手动调试机械联锁分合闸是否准确，检查触头接触是否良好，必要时修锉触头表面，检查内部弹簧、垫片、螺丝有无松动、变形和脱落。 4、模拟试验： 在断开电源的条件下，对开关进行手动分合闸；送电后对进行继电保护、工艺与电气联锁等试验。 7、验收。 A.确认各项检修工作已完成；使用工具数量齐全柜内无遗留
电气送配电系统调试个数怎么计算,这样计算,以低压系统为例,如果有一配电柜,内有3个回路,其中1#回路是塑壳断路器、2#是交流接触器，3#是刀开关，则应按2各系统计取，这有个原则，大凡要电动操作或有非电量操作的都要算做1个系统，加上配电柜本体，就是2个，如果3#回路后面带的水泵，且此水泵有浮球装置，则应再加一个系统。低压配电柜数个数再加上柜体内的电动操作或有非电量操作个数，就是低压系统的个数，这个不好理解，但应该这样做。 电气安装工程中“照明供电回路系统调试”的系统数量如何统计，有否统一的规定 答：有。 执行新定额后在一般情况下（系用三相自动空气开关控制）“照明供电回路系统调试”只有由建筑物内变电所低压配电屏输出的照明供电回路才能计算“照明供电回路系统调试”的回路数，当建筑物无变电所时，则以该建筑物主配电室照明配电屏输出的照明供电回路数计算“照明供电回路系统调试”，因为用三相自动空气开关控制，定额应乘系数。其后各级照明供电回路不再重复计算。 住宅小区的每幢楼宇用电，由小区变电所供电，可按小区变电所低压配电屏输出的照明供电回路计算“照明供电回路系统调试”的回路数。 例1：某综合楼变电所由六台低压配电屏输出的照明供电回路共42路，均用三相自动空气开关控制，则该综合楼“照明供电回路系统调试”共有42个系统，用三相自动空气开关控制，定额应乘系数。 例2：某教学楼主配电室两台低压配电屏输出的照明供电回路共16路，均用三相自动空气开关控制，则该教学楼“照明供电回路系统调试”共有16个系统，用三相自动空气开关控制，定额应乘系数。
例3：某住宅小区变电所八台低压配电屏输出的照明供电回路共48路，均用三相自动空气开关控制，则该住宅小区“照明供电回路系统调试”共有48个系统，用三相自动空气开关控制，定额应乘系数。 当三相照明主配电箱带有调试元件，如交流接触器、磁力起动器、各种继电器和与之配套的二次回路、表计等，则应套用“1kv以下交流供电系统调试”定额。 工程量计算规则 1．发电机转子接地保护，按全厂发电机共用一套考虑。 2．距离保护，按设计规定所保护的送电线路断路器台数计算。 3．高频保护，按设计规定所保护的送电线路断路器台数计算。 4．故障录波器的调试，以一块屏为一套系统计算。 5．失灵保护，按设置该保护的断路器台数计算。 6．失磁保护，按所保护的电机台数计算。 7．变流器的断线保护，按变流器台数计算。 8．小电流接地保护，按装设该保护的供电回路断路器台数计算。 9．保护检查及打印机调试，按构成该系统的完整回路为一套计算。 6．事故照明切换装置调试，按设计能完成交直流切换的一套装置为一个调试系统计算。 7．周波减负荷装置调试，凡有一个周率继电器，不论带几个回路均按一个调试系统计算。 8．变送器屏以屏的台数计算。 9．中央信号装置调试，按每一个变电所或配电室为一个调试系统计算工程量。
电气装置安装工程报审表 工程名称：江西铜业股份有限公司 -江铜国际广场1#楼工程调试工程编号：JXTYGJGC-DYG-01# 致：云南鑫华建设咨询监理有限公司（监理单位） 我方于年月日完成该子项所属低压配电屏部分的安装调试工作（见附件）。现将调试记录结果报上，调试报告为下述部位： 江铜国际广场1#楼 请予以审核。 附件： 1. 低压配电屏实验报告16 份 承包单位（章）：中国十五冶金建设集团有限公司 项目经理： 日期： 审查意见： □符合设计要求和施工质量验收规范规定 □不符合设计要求和施工质量验收规范规定 项目监理机构： 总/专业监理工程师： 日期：
低压成套开关检验报告使用单位：江西铜业股份有限公司试验日期：天气：晴 型号：GCS 额定电压：380 V 额定电流：1000 A 出厂编号：1320677 设备位号：安装位置：1#楼工程低配室 项目检验内容结论 常规检查1．盘柜表面无变形，漆面均匀无刮痕良好2．盘顶盖板，柜门无变形能可靠关牢良好3．盘柜连接螺栓，母线连接螺栓，连接牢固无松动现象良好4．二次配线美观、可靠无零乱，无需接现象良好5．盘面表计、开关、按钮、指示灯完好，无缺件，无破损良好6．电流互感器的变比与表盘的变比一致良好 断路器检验1．通电操作断路器合闸、分闸各5次，都能可靠合、分闸，无卡涩无异响且指示正 确 良好2．断电操作5次，均能可靠跳闸且指示正确良好3．合闸时，三相触头能可靠吸合，无间隙，无缺相良好4．分闸时，三相触头能可靠断开，无粘着良好5．通电打开储能开关，操作断路器，储能电机能正常储能良好 绝缘试验1．断路器上端触头相间及对地绝缘电阻（500MΩ）合格2．断路器下端触头相间及对地绝缘电阻（500MΩ）合格3．断路器上下端头之间的绝缘电阻（500MΩ）合格4．柜内母线相间绝缘电阻（500MΩ），及地绝缘电阻（500MΩ）合格5．控制回路绝缘电阻不小于20MΩ合格 送电后的检查1．送电后合上断路器，无异响无拉弧放电现象良好2．盘面上的指示灯，电压表指示正确良好（3．母联柜的上下端头的相序一致）/ 备注： 试验人员：审核：
第四章低压配电系统4.1 需调试项目 a、b、c、d、e、f、g、h、i、 k、l、m、绝缘电阻测试 插座回路极性，连续性及接地回路阻抗测试插座回路漏电保护开关漏电动作电流及动作时间测试照度测试 防雷接地系统连续性及接地电阻测试航空障碍灯功能测试配电箱功能测试 非消防用电强切功能测试 照明系统BM控制功能测试 低压配电柜功能测试 自动切换开关功能测试 备用发电机虚负载测试 备用发电机带大厦负载测试 调试程序 绝缘电阻测试 a、所有供电回路在送电前必需进行绝缘测试，以确保无短路/ 漏电情况，安全送电。 b、测试时，所有开关及断路器应处于闭合状态，所有回路之极性正确，电气连续性完好无缺。所有 灯贝泡应除去，所有用电器具应断离，所有控制灯具或其它用电器具之就地开关应闭合，如无法除去灯泡或用电器具，则应将有关控制开关断开，所有电子器件亦应适当隔离，以避免因高电压测试而损坏。 c、以1000V绝缘电阻测试仪进行测试，测试应包括相线对相线，相线对中性线，相线对接地线及中 性线对接地线各项,阻值应为无限大,并应做详细记录。 插座回路极性，连续性及接地回路阻抗测试 以接地电阻测试仪测试所有插座回路之接线极性是否正确，连续性是否正常及接地回路阻抗是否符合规范要求，作详细记录。 插座回路漏电保护开关漏电动作电流及动作时间测试 a、测试插座回路漏电保护开关漏电动作电流及动作时间，以保证漏电保护开关能在规范要求之电流 及时间内动作，提供安全保护功能。 b、将漏电电流测试仪之插头插入每一组插座回路之最后一个插座，按下测试仪上之测试按钮，漏电保护开关应马上跳闸，详细记录各跳闸时间及动作电流，跳闸时间应不大于秒（40ms）,动作电流应不大于30毫安（30mA。 照度测试 a、测量各区域/ 房间之照度是否符合合约要求。 b、以照度仪置于工作面高度（约750mm，）测量各区域/ 房间内不同位置之照度，测试位置/ 测试点应最少包括以下各项：
低压柜调试方案 一、试验前检查产品完工情况 名称内容 母排一次主母排的安装连接正确 元器件安装一次、二次元器件安装正确、齐全 抽屉每个抽屉内一次、二次线的连接、元器件的安装正确， 并且每个抽屉都按照图纸放置正确 抽屉二次插接件抽屉后面的二次插接件的线连接完毕 柜间连线柜间连线甩线接线完毕 电源线铜排的二次电源线压接齐全、正确 二、查看预览图纸准备试验记录 1、看技术说明是否对该项目有特殊要求。 2、看一次系统图了解整个箱变的布置和在电力系统中的位置。 3、看二次电源系统熟悉二次系统的电源走向，知道在哪送电，如 何送。 4、看整个图纸的二次原理图，根据原理图做出相对应的试验记录。 三、试验设备参照以下表格： 试验名称试验设备及工具 传动试验控制三相四线插头、线轴、万用表、万用嵌、 8－12扳手、防护绳 测量，计量，采样升流车及相应电源设备，钳形表
信号万用表 无功投切三相四线电源、无功补偿说明书 3C试验设备运行检测摇表、接地回路电阻测试仪、耐压设备、 报警电阻 接地、回路电阻测试接地回路电阻测试仪 绝缘电阻测试摇表 耐压试验耐压设备 四、普通低压柜调试步骤如下： 试验 项目 试验方法试验标准注意事项 1、准备电源1、三相电源：先断掉配电箱的 微断，将零线接到零排上，再 将三相电源线接到配电箱的电 源微断上合上微断。 电源线接好 后用万用表 确认电源线 电压和相电 压全部正常 接线时看好那是进线，把 微断分掉接在其下口，注 意要分清零、火，接零线 是不要与上口的火线碰 到一块以免发生安全事 故 2、单相电源：将插排插到配电 箱的插排上或将单相电源线接 到配电箱的单相微断上。 2、准备工作抽屉内一次、二次完工后把抽 屉摇到工作位置，把断路器手 动合上 一次回路与 主母排连接 起来 检查抽屉是否在摇进摇 出位置，确认无误后顺时 针操作手柄摇到工作位 置，然后合上断路器，注 意不要误操作
'' 第四章低压配电系统 4.1需调试项目 a、绝缘电阻测试 b、插座回路极性，连续性及接地回路阻抗测试 c、插座回路漏电保护开关漏电动作电流及动作时间测试 d、照度测试 e、防雷接地系统连续性及接地电阻测试 f、航空障碍灯功能测试 g、配电箱功能测试 h、非消防用电强切功能测试 i、照明系统BMS控制功能测试 j、低压配电柜功能测试 k、自动切换开关功能测试 l、备用发电机虚负载测试 m、备用发电机带大厦负载测试 4.2 调试程序 4.2.01 绝缘电阻测试 a、所有供电回路在送电前必需进行绝缘测试，以确保无短路/漏电情况，安全送电。 b、测试时，所有开关及断路器应处于闭合状态，所有回路之极性正确，电气连续性完好无 缺。所有灯贝泡应除去，所有用电器具应断离，所有控制灯具或其它用电器具之就地开 关应闭合，如无法除去灯泡或用电器具，则应将有关控制开关断开，所有电子器件亦应 适当隔离，以避免因高电压测试而损坏。 c、以1000V绝缘电阻测试仪进行测试，测试应包括相线对相线，相线对中性线，相线对接 地线及中性线对接地线各项，阻值应为无限大，并应做详细记录。 4.2.02 插座回路极性，连续性及接地回路阻抗测试 以接地电阻测试仪测试所有插座回路之接线极性是否正确，连续性是否正常及接地回路阻抗是否符合规范要求，作详细记录。 4.2.03 插座回路漏电保护开关漏电动作电流及动作时间测试 a、测试插座回路漏电保护开关漏电动作电流及动作时间，以保证漏电保护开关能在规范要 求之电流及时间内动作，提供安全保护功能。 b、将漏电电流测试仪之插头插入每一组插座回路之最后一个插座，按下测试仪上之测试按 钮，漏电保护开关应马上跳闸，详细记录各跳闸时间及动作电流，跳闸时间应不大于0.04 秒(40ms)，动作电流应不大于30毫安(30mA)。 4.2.04 照度测试 a、测量各区域/房间之照度是否符合合约要求。 b、以照度仪置于工作面高度(约750mm)，测量各区域/房间内不同位置之照度，测试位置/ 测试点应最少包括以下各项：
电压10kV及以下送配电系统调试报告 工程名称东桥站东里线赤草4#变台低压线路改造工程 系统名称10kV东里线P54配电系统调试 调试地点环城路206国道旁 调试时间2011-11-15 一、试验设备及相关物品 继保测试仪（校表仪），万用表，电源盘，工具箱（螺丝刀、扳手、钳子等），图纸，本记录表格（一份），隔离开关质量评定资料等。 二、检验项目 1、断路器校验 项目检验标准结论 1设备型号及规格按设计规定符合规定 2设备外观检查完好完好 3电气连锁接点接触紧密，导通良好紧密，导通良好 4牵引杆的下端或凸轮与合闸锁扣合闸弹簧储能后，蜗扣可靠符合要求 5分合闸闭锁装置动作检查动作灵活，复位准确，迅速， 扣合可靠 动作可靠 6合闸位置保持程度可靠可靠 7三相同期按制造厂规定符合规定 8切换接点外观检查接触良好，无烧损接触良好，无烧损9动作检查准确、可靠准确、可靠10手动合闸灵活、轻便灵活、轻便11断路器与操动机构联动正确、可靠正确、可靠12分、合闸位置指示器检查动作可靠，指示正确符合要求 13断路器接地牢固，导通良好牢固，导通良好2、回路试验 项目检验标准结论 1导线端头标志清晰正确，且不易脱色符合要求 2箱内配线绝缘等级耐压≥500V750V 3电流、电压回路回路正确回路正确 4交流接地或短路无接地或短路现象符合要求 5电气回路连接（螺接、插接、 焊接或豆压接） 紧固可靠紧固可靠 6断路品跳、合闸回路检查依据设计原理，分合正确动作正确 3、整组传动试验 ⑴模拟送电操作，开关合闸，开关两侧导通； ⑵模拟停电操作，开关分闸，开关两侧不导通。 4、交接验收 经调试合格，该设备具备配电条件，已向运行部门交接，可投入运行。 试验负责人：试验人员：
调试：由于本项目所使用低压柜为MNS柜，故在此仅对MNS低压柜的调试做以下论述。对MNS低压配电柜的调试主要分为机械试验和电气调试。 1,机械试验机械试验主要是对手操部件和抽屉的手动试验。这些试验主要是验证个个操作机构是否灵活，可靠，特别是抽屉在试验，连接，断开位置定位是否可靠尤为重要，因为这将直接影响到低压柜能否正常使用。 2,电气调试电气调试主要包括：电气操作实验；连锁功能试验；绝缘测试。 2.1,电气操作实验在安装和接线都正确的前提下，按电气原理图进行模拟动作验，即通电试验。主要包括：断路器合、分闸是否正常；按钮操作及相关的指示灯是否正常；手动投切是否正常；这种试验，要一台一台进行，先进行柜子的调试，然后将抽屉逐一调试如果是抽屉柜，要一只抽屉、一只抽屉调试。 2.2,联锁功能试验通电检查操作机构与门的联锁，抽屉与门的联锁。在合闸（通电）情况下，门是打不开的。只有分闸以后，才可以开门。双电源间的机械或电气联锁在正常电源正常供电时备用电源的断路器 不能合闸，在主电源切断时，备用电源自动完成互投。 2.3,绝缘电阻测试为确保操作人员、柜体、柜内器件的安全，绝缘电阻测试是必不可少的。其主要测量的部位有：开关柜的主开关在断开位置
时，同极的进线和出线之间；主开关闭合时不同极的带电部件之间；主电路和控制电路之间；各带电元件与柜体金属框架之间。测试时间要达到1分钟，测试电阻必须达到0.5MΩ 2.4 调试过程中遇到的主要问题及处理办法在第二次送电调试过程中，AM变电站的一台低压柜发生了短路故障。由于首次送电检查及调试此变电站一切正常，没有任何故障，因此在第二次送电时并未进行全面检查。但在送电时低压柜直接跳闸短路，由于AM变电站馈出回路也均为母线，且首次调试也未发生故障，故断开馈出回路，并对馈出母线进行绝缘测试，测试结果正常，并无短路现象。后再次对配电柜主母排检查时发现有一金属垫片落在主母排上，恰好其中一个相排的绝缘护套在安装时磨损，造成铜排外露，造成了这起事故。这次事故给了笔者很大的提示，在设备安装时一定要慎之又慎，决不能掉以轻心，对易损设备一定要严加监控；对配电柜顶部的绝缘保护一定要完整可靠；不论设备运行过多久，只要断电后再次送电，一定要先做好全面检查。 在配电站调试完成后，随即进行了空调设备的冷调，在冷调时，一抽屉由于机械故障无法打到工作位，为保障冷调的进行，选择了一个同样负荷的备用抽屉进行替换，但电机启动时熔断器自动熔断，造成断路，按照计算，电机启动电流并未超出设计负荷，在仔细观察熔断器后发现，此熔断器并不符合设计要求，比设计要求型号要小，比较原抽屉熔断器发现厂家给备用抽屉使用了小号熔断器。经更换后，该回路能够正常运行。
答：对于第二册定额中的各项工作内容，皆是以“章”、“节”为单位进行说明的。“送配电设备系统调试”是一节定额，其中包括“1kv 以下交流供电”和“10kv以下交流供电…”等诸多子目。显然，该说明包括的工作内容是指该节定额所含的全部工作内容，并非指其中某一个子目的工作内容和范围。下面的图示（a）就是1kv以下交流供电系统图，图中所含的设备只有一次主回路，以自动空气开关（又称空气断路器）为代表的低压配电系统。凡含有“断路器”的系统，都应计取调试费。因为断路器具又过电流保护、短路保护等功能，需要进行保护定值数据整定和试验，才能确保安全运行（详见DW型产品说明书、技术验收规范和有关技术资料）。说明：凡供电设备回路系统中不含“需要调试的元件”，则一律不得计取调试费。 1）一般的住宅、学校、办公楼、旅馆、商店等民用电气工程的供电调试应按下列规定计算： a配电室内带有调试元件的盘、箱、柜和带有调试元件的照明主配电箱，应按供电方式执行相应的“配电装置系统调试”定额。 b每个用户房间的配电箱（板）上虽装有电磁开关等调试元件，但生产厂家已按固定的常规参数调整好，不需要安装单位进行调试就可以直接投入使用的，不得计取调试费用。
c民用电度表的调整校验属于供电部门的专业管理，一般为用户向供电局订购调试完毕的电度表，不得另外计算调试费用。 d高标准的高层建筑、高级宾馆、大会堂、体育馆等具有较高控制技术的电气工程（包括照明工程中有程控调光控制的装饰灯具），应按控制方式执行相应的电气调试定额。 2）备用回路情况下自调，所以不计算系统调试费。如果建设单位要求做，又有调试报告时，可计算系统调试费。 3）低压配电柜应按出线数（即回路数）算工程量（包括一个照明回路）。如果低压配电柜的出线直接与电动机相连，则应计算电动机的调试，而不再计算送配电装置的系统调试。
配电箱安装调试方案 一、调试阶段的重点、难点及所采取措施 调试阶段的重点、难点是专业系统的调试和配合系统联调工作，为保证专业系统的调试和配合系统联调采取以下措施： 成立专业调试小组，由各专业技术负责人担任组长，组织具有丰富调试经验的专业技术人员，针对本标段段施工的调试作好技术培训工作，组织编制并审核调试方案；配备足够的通讯工具，保证通讯联络畅通；做好机具、材料的准备，并由技术主管向技术员和技术工人做好技术交底；施工负责人进行工作安排，做到任务到人，分工明确，使调试工作做到忙而不乱，保证顺利完成本专业系统调试工作。在本专业系统内联调试验正常并完毕的前提下，积极同各相关专业联系、沟通，提供技术交底，强调相关专业系统调试和配合系统联调工作的相互协调性。编制系统联调实施计划，并报业主与监理工程师批复。 二、配电柜调试程序、内容及技术要求 2.1调试前检查产品完工情况 2.3看技术说明是否对该项目有特殊要求； 2.4看一次系统图了解整个箱变的布置和在电力系统中的位置； 2.5看二次电源系统熟悉二次系统的电源走向，知道在哪送电，如何送； 2.6看整个图纸的二次原理图，根据原理图做出相对应的调试记录。
2.7、调试设备参照以下表格：
2.9、试运行验收 1)送电试运行前的准备工作 (1)备齐经过检验合格的验电器、绝缘靴、绝缘手套、临时接地线、绝缘垫、干粉灭火器等。 (2)对设置固定式灭火系统及自动报警装置的变配电室，其消防设施应经当地消防部门验收后，变配电设施才能正式运行使用。如未经消防部门验收，须经其同意，并办理同意运行手续后，才能进行高压运行。 (3)再次清扫设备，并检查母线上、配电柜上有无遗留的工具、材料等。 (4)试运行的安全组织措施到位，明确试运行指挥者、操作者和监护者。明确操作程序和安全操作应注意的事项。填写工作票、操作票，实行唱票操作。 2)空载送电试运行 (1)由供电部门检查合格后，检查电压是否正常，然后对进线电源进行核相，相序确认无误后，按操作程序进行合闸操作。先合高压进线柜开关，并检查PT柜的三相电压指示是否正常。再合变压器柜开关，观察电流指示是否正常，低压进线柜上电压指示是否正常，并操作转换开关，检查三相电压情况。再依次将各高压开关柜合闸，并观察电压、电流指示是否正常。
