工厂供电课后习题答案
【篇一：《工厂供电(第3版)》刘介才(课后习题详细答
案)】

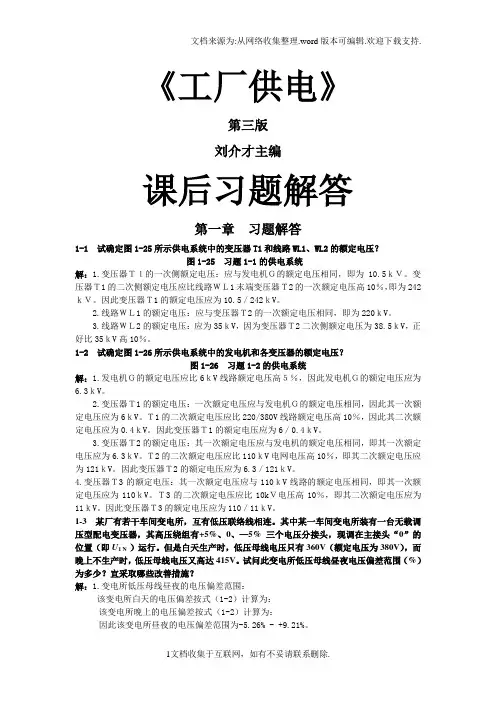

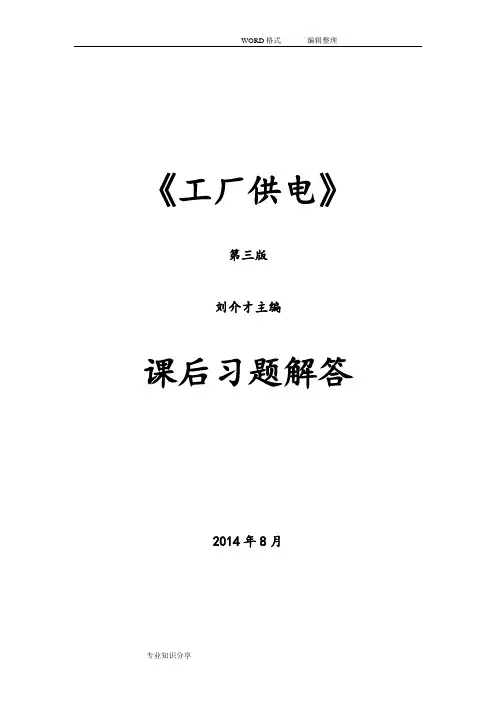

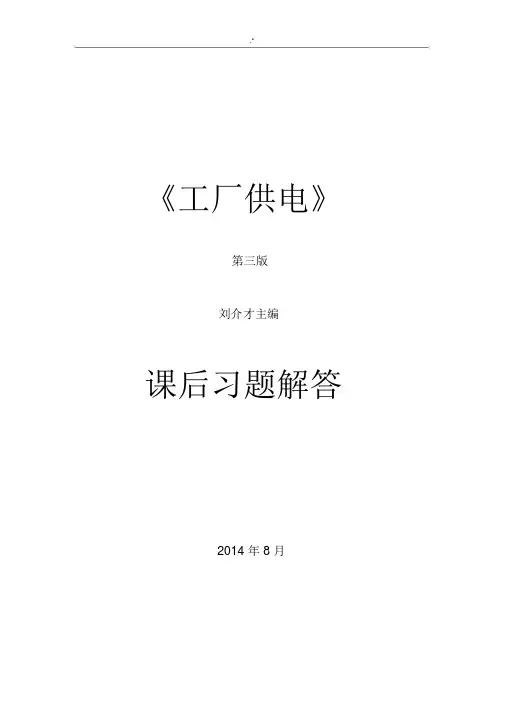

三版
刘介才主编
课后习题解答
2014年8月
第一章习题解答
1-1 试确定图1-25所示供电系统中的变压器t1和线路wl1、wl2的额定电压？
图1-25 习题1-1的供电系统
解：1.变压器Ｔ１的一次侧额定电压：应与发电机Ｇ的额定电压相同，即为10.5ｋＶ。变压器Ｔ1的二次侧额定电压应比线路ＷＬ1末端变压器Ｔ2的一次额定电压高10％，即为242ｋＶ。因此变压器Ｔ1的额定电压应为10.5／242ｋv。
2.线路ＷＬ1的额定电压：应与变压器Ｔ2的一次额定电压相同，即为220ｋv。
3.线路ＷＬ2的额定电压：应为35ｋv，因为变压器Ｔ2二次侧额定电压为38.5ｋv，正好比35ｋv高10％。
1-2 试确定图1-26所示供电系统中的发电机和各变压器的额定电压？
图1-26 习题1-2的供电系统
解：1.发电机Ｇ的额定电压应比6ｋv线路额定电压高５％，因此发电机Ｇ的额定电压应为
6.3ｋv。
2.变压器Ｔ1的额定电压：一次额定电压应与发电机Ｇ的额定电压相同，因此其一次额定电压应为6ｋv。Ｔ1的二次额定电压应比
220/380v线路额定电压高10％，因此其二次额定电压应为0.4ｋv。因此变压器Ｔ1的额定电压应为6／0.4ｋv。
3.变压器Ｔ2的额定电压：其一次额定电压应与发电机的额定电压相同，即其一次额定电压应为6.3ｋv。Ｔ2的二次额定电压应比110ｋv电网电压高10％，即其二次额定电压应为121ｋv。因此变压器Ｔ2的额定电压应为6.3／121ｋv。
4.变压器Ｔ3的额定电压：其一次额定电压应与110ｋv线路的额定
电压相同，即其一次额定电压应为110ｋv。Ｔ3的二次额定电压应
比10kＶ电压高10％，即其二次额定电压应为11ｋv。因此变压器
Ｔ3的额定电压应为110／11ｋv。
1-3 某厂有若干车间变电所，互有低压联络线相连。其中某一车间
变电所装有一台无载调压型配电变压器，其高压绕组有+5%、0、—5% 三个电压分接头，现调在主接头“0”的位置（即u1 n ）运行。但
是白天生产时，低压母线电压只有360v（额定电压为380v），而
晚上不生产时，低压母线电压又高达415v。试问此变电所低压母线
昼夜电压偏差范围（%）为多少？宜采取哪些改善措施？
解：1.变电所低压母线昼夜的电压偏差范围：
该变电所白天的电压偏差按式（1-2）计算为：
?u%?u?un360v?380v??100%??5.26% un380v
该变电所晚上的电压偏差按式（1-2）计算
为： ?u%?u?un415v?380v??100%?9.21% un380v
因此该变电所昼夜的电压偏差范围为-5.26% - +9.21%。
2.改善该变电所低压侧电压质量的措施：
为了改善该变电所的电压质量，该变电所主变压器的主接头宜切换
至“-5%”的位置运行，而晚上则宜切除主变压器，投入低压联络线，
由临近车间变电所供电。
1-4 某10kv 电网，架空线路总长度40km，电缆线路总长度23km。试求次中性点不接地的电力系统发生单相接地时的接地电容道路，
并判断此系统的中性点需不需要改为经消弧线圈接地。
解：1.该系统发生单相接地时的接地电容电流：
按式（1-7）计算为：
ic?un(loh?35lcab)10?(40?35?23)??24.1a 350350
2.判断该系统中性点是否需要改变运行方式：
由于ic?30a，因此该系统不必改为中性点经消弧线圈接地的运行方式。
第二章习题解答
2-1 已知某机修车间的金属切削机床组，拥有额定电压380v的三
相电动机15kw1台，11kw3台，7.5kw8台,4kw15台,其他更小容
量电动机容量共35kw。试分别用需要系数法和二项式法计算其p30、q30、s30和i30。
解：1.用需要系数法计算
此机床组电动机的总容量为
pe?15kw?11kw?3?7.5kw?8?4kw?15?35kw?203kw
查附录表1中“小批生产的金属冷加工机床电动机”项，得
kd?0.16~0.2（取0.2）
,cos??0.5,tan??1.73,因此可求得:
1）有功计算负荷
按式（2-10）得
p30?kdp30?0.2?203kw?40.6kw
2）无功计算负荷
按式（2-11）得
q30?p30tan??40.6kw?1.73?70.2kvar
3）视在计算负荷
按式（2-12）得
s30?p30
cos??40.6kw
0.5?81.2kva
4）计算电流按式（2-13）得
i30???123.4a
2.用二项式法计算
由附录表1查得b?0.14,c?0.4,x?5,cos??0.5,tan??1.73。
而设备总容量为pe?203kw
x台最大容量的设备容量为
px?p5?15kw?1?11kw?3?7.5kw?1?55.5kw
1）有功计算负荷
按式（2-21）得
p30?bpe?cpx?0.14?203kw?0.4?55.5kw?50.6kw
2）无功计算负荷
按式（2-11）得
q30?p30tan??50.6kw?1.73?87.6kvar
3）无功计算负荷
按式（2-12）得
sp30
30?cos??50.6kw
0.5?101.2kva
4）计算电流按式（2-13）得
i30???153.8a
2-2 某380v线路供电给1台132kw y型电动机，其效率??91%，
功率因数cos??0.9。试求该线路的计算负荷p30、q30、s30和i30。
解：此台电动机功率为pe?132kw，由于是单台设备，
所以，p30?pe/??132/0.91?145kw
q30?p30?tan??145?tan(arcco?s0.9k) 70.2var
s30?p3/s?145/0.?9k1v6 a10co?
i30?s3/?0.3k8v?)0./?30.kv3?8 )a2451k61
2-3 某机械加工车间的380v线路上，接有流水作业的金属切削机
床组电动机30台共85kw(其中较大容量电动机有11kw1台，
7.5kw3台，4kw6台，其他为更小容量电动机)。另外有通风机3台，共5kw；电葫芦1个，3kw（??40%）。试分别按需要系数法和二
项式法确定各组的计算负荷及总的计算负荷p30、q30、s30和i30。解：1.用需要系数法计算
1）金属切削机床组：
查附录表1，取kd?0.25,cos??0.5,tan??1.73，已知pe?85kw因
此
p30(1)?kdpe?0.25?85kw?21.3kw
q30(1)?p30tan??21.3kw?1.73?36.8kvar
s30?p30/cos??21.6/0.9?
42.6kv.a
i30(1)?s30/0.38kv)?42.6kva/0.38kv)?64.7a
2）通风机组：查附录表1，取kd?0.8,cos??0.8,tan??0.75，因此 p30(2)?kdpe?0.8?5kw?4kw
q30(2)?p30tan??4kw?0.75?3kvar
s30(2)?p30/cos??4/0.8?
5kv.a
i30(2)?s30/0.38kv)?5kva/0.38kv)?7.6a
【篇二：济南大学,工厂供电课后习题解答】

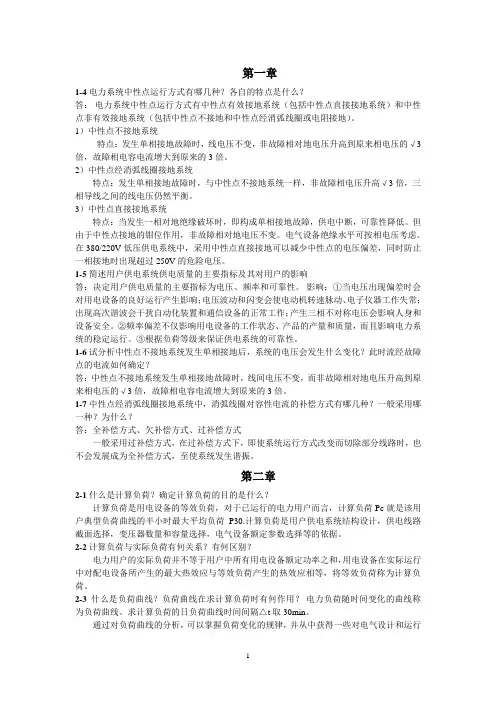

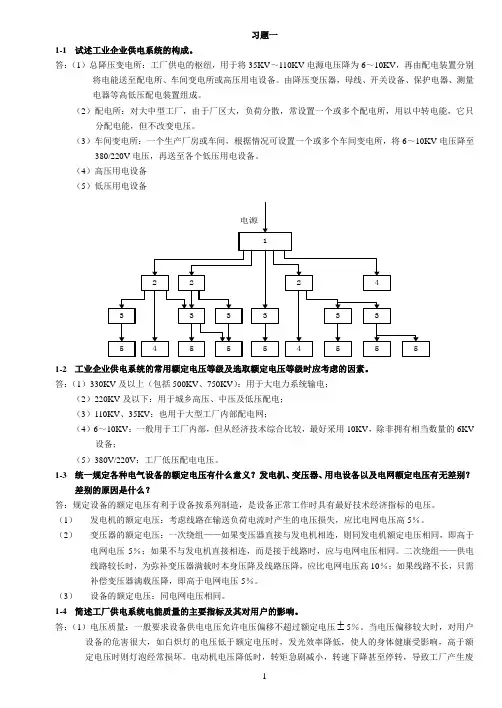

户供电系统供电质量的主要指标及其对用户的影响
答：决定用户供电质量的主要指标为电压、频率和可靠性。
影响：①当电压出现偏差时会对用电设备的良好运行产生影响；电
压波动和闪变会使电动机转速脉动、电子仪器工作失常；出现高次
谐波会干扰自动化装置和通信设备的正常工作；产生三相不对称电
压会影响人身和设备安全。②频率偏差不仅影响用电设备的工作状态、产品的产量和质量，而且影响电力系统的稳定运行。③根据负
荷等级来保证供电系统的可靠性。 1-6试分析中性点不接地系统发生单相接地后，系统的电压会发生什么变化？此时流经故障点的电流
如何确定？答：中性点不接地系统发生单相接地故障时，线间电压
不变，而非故障相对地电压升高到原来相电压的√3倍，故障相电容
电流增大到原来的3倍。
1-7中性点经消弧线圈接地系统中，消弧线圈对容性电流的补偿方式有哪几种？一般采用哪一种？为什么？答：全补偿方式、欠补偿方式、过补偿方式
一般采用过补偿方式，在过补偿方式下，即使系统运行方式改变而
切除部分线路时，也不会发展成为全补偿方式，至使系统发生谐振。第二章
2-3什么是负荷曲线？负荷曲线在求计算负荷时有什么作用？答：电力负荷随时间变化的曲线称为负荷曲线。而计算负荷就是在该用户
典型负荷曲线上的半小时最大平均负荷求得的。
2-5用户变电所位置选择的原则是什么？1. 尽量接近负荷中心，以
降低配电系统的电能损耗、电压损耗和有色金属消耗量。2. 进出线
方便。3. 靠近电源侧。4. 设备运输方便。5. 不应设在有剧烈振动或
高温的场所。6. 不应设在多尘或腐蚀性气体场所；无法远离时，不
应设在污源盛行风向的下侧。7. 不应设在厕所、浴室或其它经常积
水场所的正下方，且不宜与上述场所相贴邻。8.不应设在有爆炸危险环境的正上方或正下方，且不宜设在有火灾危险环境的正上方或正
下方。9.不应设在地势低洼和可能积水的场所。
2-6变压器台数选择应考虑哪些因素？什么是明备用？什么是暗备用？答：变压器的台数应根据供电条件、负荷性质、用电容量和运行方
式等综合确定。明备用是指一台变压器工作，另一台变压器停止运
行作为备用。此时，两台变压器均按最大负荷时变压器负载率的100%考虑。暗备用是指两台变压器同时运行，正常情况下每台变压器各
承担全部负荷的50%。因此，每台变压器的容量宜按全部最大负荷
的70%选择。
2-7 变压器容量选择应考虑那些因素？答：在确定变压器容量时，
除考虑正常负荷外，还应考虑到变压器的过负荷能力和经济运行条件。一般变压器容量应留有15%~20%的裕量。 8什么是变电所的电气主接线？对变电所主接线的基本要求是什么？答：电气主接线是
指电能从电源分配给用电设备的主要电路。变电所主接线的基本要
求是安全、可靠、灵活、经济。 2-9用户供电系统高压配电网的接线方式有哪几种？请从可靠性、经济性、灵活性等方面分析其优缺点。答：放射式接线、树干式接线、环式接线
放射式接线优点：供电可靠性较高，本线路故障不影响其它用户；
继电保护简单易于整定；便于实现自动化；运行简单，切换操作方便。缺点：一旦线路或开关设备发生故障，由该回路供电的负荷将
中断且难以恢复；配电线路和高压开关柜数量多，投资大。
树干式接线优点：变配电所的馈出线少，投资小，结构简单，节省
有色金属。缺点：可靠性差、线路故障影响范围大，只适于三级负荷。
环式接线优点：供电可靠性高，运行方式灵活。缺点：保护装置和
整定配合复杂。 2-10简述高压断路器（1）和高压隔离器在电力系
统中的作用和区别。答：1）是当线路正
的灭弧能力。隔离开关没有灭弧装置，其灭弧能力很小。仅当电气
设备停电检修时，用来隔离电源，造成一个明显的断开点，保证检
修人员的工作安全。 2-12电流互感器和电压互感器各有哪些功能？
电流互感器工作时二次侧为什么不能开路？答：电流互感器的作用
就是用于测量比较大的电流。电压互感器的作用是：把高电压按比
例关系变换成100v或更低等级的标准二次电压，供保护、计量、仪
表装置使用。电流互感器运行时，副边不允许开路。因为在这种情
况下，原边电流均成为励磁电流，将导致磁通和副边电压大大超过
正常值而危及人身及设备安全。因此，电流互感器副边回路中不允
许接熔断器，也不允许在运行时未经旁路就拆卸电流表及继电器等
设备。
2-13什么是操作电源？常用直流操作电源有哪几种？各自有何特点？答：变电所的控制、保护、信号及自动装置以及其他二次回路的工
作电源称为操作电源。通常有交流操作电源和直流操作电源两种。
直流操作电源不受供电系统运行情况的影响、工作可靠、但需整流
装置。交流操作电源二次接线简单，工作可靠，不需装设大功率整
流器，但它不能构成较复杂的保护。
2-14在供电系统中提高功率因数的措施有哪些？答：（1）提高自
然功率因数。自然功率因数是在没有任何补偿情况下，用电设备的
功率因数。（2）采用人工补偿无功功率。装用无功功率补偿设备进
行人工补偿，电力用户常用的无功功率补偿设备是电力电容器
2-15在供电系统中，无功功率补偿的方式有哪几种？各种补偿方式
有何特点？答：配电网无功补偿方案有变电站集中补偿、配电变低
压补偿、配电线路固定补偿和用电设备分散补偿。
第三章
2. 短路全电流：短路后短路回路中存在的电流，为短路电流周期分
量与非周期分量之和。短路电流的周期分量：因短路后短路回路阻
抗突然减小很多倍，而按欧姆定律应突然增大很多倍的电流。
短路电流的非周期分量：因电路含有电感，电路电流不可能突变，
而按愣次定律感生的用以维持短路初始瞬间电流不致突变的一个反
向衰减性电流。
短路冲击电流：为短路全电流中的最大瞬时值。短路后经半个周期，短路全电流达到最大值，此时的电流即短路冲击电流。
短路稳态电流：是短路电流非周期分量衰减完毕以后的短路全电流。短路容量：又称短路功率，等于短路电流周期分量有效值与短路处
的正常工作电压的乘积。
3. 在短路计算中为什么要采用平均电压？平均电压与电网额定电压
有什么区别？
答：因电压在线路上有损失，而使线路首末端电压不同，所以短路
计算中采用平均电压。平均电压为线路首末端电压的和除以2，若
线路末端电压为额定电压，则首端电压应比额定电压高10％，这样
平均电压为1.05倍的额定电压。
额定电压为国家根据经济技术需要统一制定的标准电压。
4.什么叫短路电流的力效应？为什么要用短路冲击电流来计算？
答：供电系统发生短路时，短路电流是相当大的，如此大的短路电
流通过电器和导体就会产生很大的电动力，即短路电流的力效应。
供电系统发生短路时，短路电流特别是短路冲击电流将使相邻导体
之间产生很大的电动力，有可能使电器和载流部分遭受严重损坏，
所以要用短路冲击电流来计算。
5. 什么叫短路电流的热效应？为什么要用短路电流稳态电流来计算？答：供电系统发生短路时，短路电流是相当大的，如此大的短路电
流通过电器和导体就会产生很高的温度，即短路电流的热效应。因
短路全电流的有效值在整个短路过程中不是常数，为便于计算，在
工程上以短路稳态电流来代替短路全电流进行计算。
7.简述高压断路器和高压隔离开关在供电系统中的作用，两者在结
构上有何主要区别？高压断路器的作用：正常运行时，用于接通和
分断负荷电流；短路情况下，切除巨大的短路电流。隔离开关的作用：保证电气设备检修时，使需检修的设备与处于电压下的其余部
分有明显的隔离。高压断路器要具有很强的灭弧装置，而隔离开关
没有特殊的灭弧装置。
10. 对于一般开关设备，其短路动稳定和热稳定校验的条件是什么？ 2tj答：对一般开关设备的热稳定校验条件 it2t?i?(3)iet?ish
对一般开关设备的力稳定校验条件 iet－设备极限通过电流的幅
值.ish冲击电流.
第四章
4-3 什么是电流互感器的10％误差曲线，它有什么用途？电流互感
器的10％误差曲线是指互感器的电流误差最大不超过10％时，一次
测电流对其额定电流的倍数k=i1/i1.ta与二次侧负荷阻抗z2的关系
曲线。作用是用来选择电流互感器及其二次负荷阻抗。
4-4 电流互感器在供电系统中常用的接线方式有哪些？各种接线方
式有何特点？接线方式有：三相完全星形接线、两相不完全星形接线、两相电流差接线。
各种接线方式的特点如下：三相完全星形接线，三台电流互感器与
三只电流继电器对应连接。接线系数为1，对各种故障都起作用，灵
敏度高，相间短路动作可靠。两相不完全星形接线，
a、c两相装有电流互感器，分别与两只电流互感器相连，接线系数
在正常工作和相间短路时均为1。对相间短路，a、c相接地短路具
有保护作用，Ｂ相接地无保护。两相电流差接线，由两台电流互感
器和一只电流互感器组成。接线系数随不同的短路方式而不同，三
相短路时
ab或bc短路时为1，ac短路时为2。
4-6 电流速断保护为什么会出现死区？由于电流速断保护的动作电
流躲过了线路末端的最大短路电流，因此靠近末端的一段线路上发
生的不一定是最大的短路电流时，电流速断不会动作，这说明电流
速断保护不能保护线路的全长，存在死区。
4-9 在中性点非有效接地系统中发生单相接地故障时，通常采取哪
些保护措施？通常采用绝缘监视装置监视系统的绝缘和零序电流保护。
第七章
7-5什么是备用电源自动投入装置？供电系统对apd有哪些基本要求？
答：备用电源自动投入装置：当工作电源因故障被断开后，能自动
而迅速地将备用电源投入，保证用电负荷的正常供电的装置。
要求：1）当常用电源失电压或电压很低时，apd应将此路电源切除，随即将备用电源投入，以保证不间断地向用户供电。2）常用电源因
负荷侧故障被继电保护装置切除或备用电源无电时，apd均不应动作。3）apd只应动作一次。以避免将备用电源合闸到永久性故障上去。
4）apd的动作时间应尽量缩短。5）电压互感器的熔丝熔断或其刀
开关拉开时，apd不应动作。6）常用电源正常的停电操作时apd不
能动作，以防止备用电源投入。
7-6什么是自动重合闸装置？供电系统对ard有哪些基本要求？
答：在供电系统的架空线路发生“瞬时性故障”被继电保护迅速断开后，由于故障的瞬时性，故障点的绝缘强度会自动恢复。利用这一
特点，采用自动重合闸装置能够自动将断路器重新合闸，恢复供电，提高供电的可靠性。
要求：1) 线路正常运行时，自动重合闸装置（ard）应投入，当值
班人员利用控制开关或遥控装置将断路器断开时，ard不应动作。当
值班人员手动合闸，由于线路上有永久性故障而随即由保护装置将
断路器断开时，ard亦不应动作。2) 除上述情况外，当断路器因继电保护装置或其他原因跳闸时，ard均应动作。3) ard可采用控制开关
位置与断路器位置不对应原则启动重合闸装置，即当控制开关处在
合闸位置而断路器实际上处于断开位置的情况下，使ard启动动作。
4) ard的动作次数应符合预先的规定。无特殊要求时对架空线路只重合一次，而对电缆线路一般不采用ard，因其瞬时性故障极少发生。5）ard的动作时限应大于故障点灭弧并使周围介质恢复绝缘强度所
需时间和断路器及操作机构恢复原状，准备好再次动作的时间，一
般采用0.5～1s。6) ard动作后，应能自动复归，为下一次动作做好
准备。7) 应能和保护装置配合，使保护装置在ard前加速动作或
ard后保护加速动
作。
7-7什么是自动重合闸前加速保护？什么是自动重合闸后加速保护？各有何特点？答：1、自动重合闸前加速保护：重合闸前加速保护一
般又简称“前加速”
特点：采用自动重合闸前加速保护具有使用设备少，简单经济，能
快速切除瞬时性故障，使瞬时性故障来不及发展成为永久性故障，
从而提高重合闸的成功率等优点。
2、自动重合闸后加速保护：每段线路相应均装设重合闸装置，当线
路第一次出现故障时，利用线路上设置的保护装置按照整定的动作
时限动作。然后相应的ard动作，使断路器重合一次。
特点：后加速保护第一次跳闸是有选择性的，不会扩大停电范围，
且保证了能快速、有选择地切除永久性故障。但每段线路都需装设ard,与前加速相比较为复杂。
【篇三：工厂供电_刘介才版_课后习题答案(全)】

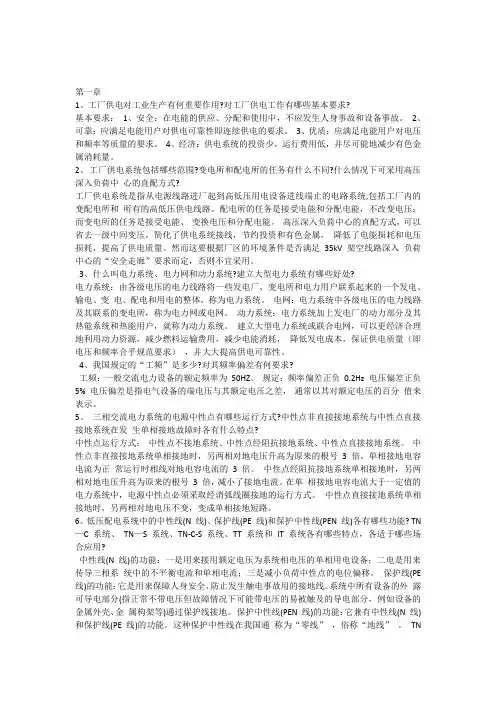

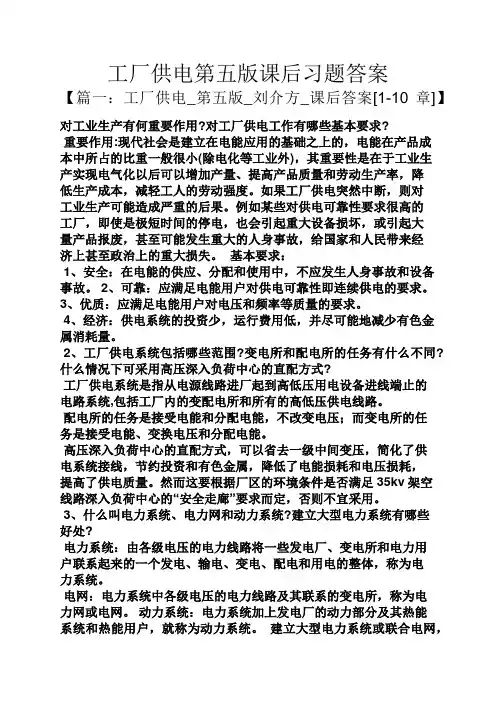

电对工业生产有何重要作用?对工厂供电工作有哪些基本要求?
重要作用:现代社会是建立在电能应用的基础之上的，电能在产品成本中所占的比重一般很小(除电化等工业外)，其重要性是在于工业生产实现电气化以后可以增加产量、提高产品质量和劳动生产率，降
低生产成本，减轻工人的劳动强度。如果工厂供电突然中断，则对
工业生产可能造成严重的后果。例如某些对供电可靠性要求很高的
工厂，即使是极短时间的停电，也会引起重大设备损坏，或引起大
量产品报废，甚至可能发生重大的人身事故，给国家和人民带来经
济上甚至政治上的重大损失。基本要求：
1、安全：在电能的供应、分配和使用中，不应发生人身事故和设备事故。
2、可靠：应满足电能用户对供电可靠性即连续供电的要求。
3、优质：应满足电能用户对电压和频率等质量的要求。
4、经济：供电系统的投资少，运行费用低，并尽可能地减少有色金属消耗量。
2、工厂供电系统包括哪些范围?变电所和配电所的任务有什么不同?什么情况下可采用高压深入负荷中心的直配方式?
工厂供电系统是指从电源线路进厂起到高低压用电设备进线端止的
电路系统,包括工厂内的变配电所和所有的高低压供电线路。
配电所的任务是接受电能和分配电能，不改变电压；而变电所的任
务是接受电能、变换电压和分配电能。
高压深入负荷中心的直配方式，可以省去一级中间变压，简化了供
电系统接线，节约投资和有色金属，降低了电能损耗和电压损耗，
提高了供电质量。然而这要根据厂区的环境条件是否满足35kv架空线路深入负荷中心的“安全走廊”要求而定，否则不宜采用。
3、什么叫电力系统、电力网和动力系统?建立大型电力系统有哪些
好处?
电力系统：由各级电压的电力线路将一些发电厂、变电所和电力用
户联系起来的一个发电、输电、变电、配电和用电的整体，称为电
力系统。
电网：电力系统中各级电压的电力线路及其联系的变电所，称为电
力网或电网。动力系统：电力系统加上发电厂的动力部分及其热能
系统和热能用户，就称为动力系统。建立大型电力系统或联合电网，可以更经济合理地利用动力资源，减少燃料运输费用，减少电能消耗，降低发电成本，保证供电质量（即电压和频率合乎规范要求），并大大提高供电可靠性。
4、我国规定的“工频”是多少?对其频率偏差有何要求? 工频：一般交流电力设备的额定频率为50hz。规定：频率偏差正负0.2hz 电
压偏差正负5%
电压偏差是指电气设备的端电压与其额定电压之差，通常以其对额
定电压的百分值来表示。
5、三相交流电力系统的电源中性点有哪些运行方式?中性点非直接
接地系统与中性点直接接地系统在发生单相接地故障时各有什么特点?
中性点运行方式：
中性点不接地系统、中性点经阻抗接地系统、中性点直接接地系统。中性点非直接接地系统单相接地时，另两相对地电压升高为原来的
根号3倍。单相接地电容电流为正常运行时相线对地电容电流的3倍。
中性点经阻抗接地系统单相接地时，另两相对地电压升高为原来的
根号3倍，减小了接地电流。在单相接地电容电流大于一定值的电
力系统中，电源中性点必须采取经消弧线圈接地的运行方式。
中性点直接接地系统单相接地时，另两相对地电压不变，变成单相
接地短路。
6、低压配电系统中的中性线(n线)、保护线(pe线)和保护中性线(pen线)各有哪些功能? tn—c系统、tn—s系统、tn-c-s系统、tt系统和it系统各有哪些特点，各适于哪些场合应用?
中性线(n线)的功能：一是用来接用额定电压为系统相电压的单相用
电设备；二电是用来传导三相系统中的不平衡电流和单相电流；三
是减小负荷中性点的电位偏移。
保护线(pe线)的功能：它是用来保障人身安全、防止发生触电事故
用的接地线。系统中所有设备的外露可导电部分(指正常不带电压但
故障情况下可能带电压的易被触及的导电部分，例如设备的金属外壳、金属构架等)通过保护线接地。
保护中性线(pen线)的功能：它兼有中性线(n线)和保护线(pe线)的
功能。这种保护中性线在我国通称为“零线”，俗称“地线”。
tn—c系统：其中的n线与pe线全部合为一根pen线。pen线中
可有电流通过，因此对某接pen线的设备产生电磁干扰。主要于我
国低压配电系统中应用最为普普遍，但不适于对安全和抗电磁干扰
要求高的场所。
tn—s系统：其中的n线与pe线全部分开，设备的外露可导电部分
均接pe线。主要用于对安全较高（如潮湿易触电的浴室和居民住宅等）的场所对抗电磁干扰要求高的数据处理和精密检测等实验场所。 tn-c-s系统：该系统的前一部分全部为tn-c系统，而后边有一部分
为tn-c系统，有一部分则为tn-s系统，其中设备的外露可导电部分
接pen线或pe线。主要用于安全要求和对抗电磁干扰要求高的场所。 tt系统：中性点直接接地，设备外壳单独接地。
it系统：中性点不接地，设备外壳单独接地。主要用于对连续供电
要求较高及有易燃易爆危险的场所。
第二章—1
1、电力负荷按重要程度分哪几级?各级负荷对供电电源有什么要求? 一级负荷：中断供电将造成人员伤亡或在政治上经济上造成重大损
失者，以及特别重要的负荷。双电源供电，必要时增设应急电源。
二级负荷：是断供电，在政治、经济上造成较大损失者。双电源供电，当负荷较小时可以专线供电。
三级负荷：不属于一、二级的负荷。对供电电源无特殊要求。
2、工厂用电设备按其工作制分哪几类?什么叫负荷持续率?它表征哪
类设备的工作特性? 工作制分三类：（1）连续工作制，（2）断续
周期工作制，（3）短时工作制负荷持续率：负荷持续率为一个工
作周期内工作时间与工作周期的百分比值，负荷持续
率表征断续周期工作制的设备的工作特性。 ??
t
?100%t
3、什么叫最大负荷利用小时?什么叫年最大负荷和年平均负荷?什
么叫负荷系数? 最大负荷利用小时：是一个假想时间，在此时间内，电力负荷按年最大负荷pmax(或p30)持续运行所消耗的电能,恰好等
于该电力负荷全年实际消耗的电能。
年度最大负荷pmax：全年中负荷最大工作班内消耗电能最大的半
小时的平均功率又叫半小时最大负荷p30
年平均负荷pav就是电力负荷在一定时间t内平均消耗的功率，也
就是电力负荷在该时间t内消耗的电能wt除以时间t的值。
负荷系数又叫负荷率，它是用电负荷的平均负荷pv与其最大负荷pmax的比值。
4、确定计算负荷的需要系数法和二项式法各有什么特点?各适用于
哪些场合? 计算负荷的方法：需要系数法：确定计算负荷的基本方法,常用。二项式法：设备台数少，容量差别悬殊时采用。
5、什么叫尖峰电流?尖峰电流的计算有什么用途?
尖峰电流ipk是指持续时间1-2s的短时最大负荷电流（电动机起动
时出现）。尖峰电流主要用来选择熔断器和低压断路器、整定继电
保护装置及检验电动机自起动条件等。
计算题
1、已知某机修车间的金属切削机床组，拥有380v的三相电动机
7.5kw3台，4kw8台，3kw17台，1.5kw10台。试用需要系数法求
其计算负荷。
解：此机床组电动机的总容量为
pe?7.5kw?3?4kw?8?3kw?17?1.5kw?10?120.5kw
查附录表1得kd =0.16~0.2 (取0.2)，cos??0.5,tan??1.73 有功计
算负荷 p30?0.2?120.5kw?24.1kw 无功计算负荷
q30?24.1kw?1.73?41.7kvar 视在计算负荷 s30?计算电流i30?
24.1kw
?48.2kv?a 0.548.2kv?a3?0.38kv
?73.2a
2、某机修车间380v线路上，接有金属切削机床电动机20台共
50kw（其中较大容量电动机有7.5kw1台，4kw3台，2.2kw7台），通风机2台共3kw，电阻炉1台2kw。试用需要系数法确定此线路
上的计算负荷。解：先求各组的计算负荷（1）金属切削机床组
查附录表1，取kd=0.2，cos??0.5,tan??1.73
（2）通风机组
（3）电阻炉
q30（3）=0
因此总的计算负荷为（取k∑p=0.95，k∑q=0.97）
s30=.12?18.52kv?a?22.7kv?a i30=
22.7kv?a3?0.38kv
?34.5a
在实际工程设计说明中，常采用计算表格的形式，如表所示。
3、已知某机修车间的金属切削机床组，拥有380v的三相电动机
7.5kw3台，4kw8台，3kw17台，1.5kw10台。试用二项式法来确
定机床组的计算负荷。
解：由附录表1查得b?0.14,c?0.4,x?5,cos??0.5,tan??1.73。设
备总容量为 pe=120.5kw。
无功计算负荷为
视在计算负荷为s30?
计算电流为
29.1kw
?58.2kv?a 0.5
i30?
58.2kv?a?0.38kv
?88.4a
4、某机修车间380v线路上，接有金属切削机床电动机20台共
50kw（其中较大容量电动机有7.5kw1台，4kw3台，2.2kw7台），通风机2台共3kw，电阻炉1台2kw。试用二项式法来确定机修车
间380v线路的计算负荷。
解：先求各组的bpe和cpx
（1）金属切削机床组
由附录表1查得b=0.14，c=0.4，x=5，cos?=0.5，tan?=1.73，（2）通风机组
查附录表1得b=0.65，c=0.25，x=5，cos?=0.8，tan?=0.75，（3）电阻炉
查附录表1得b=0.7，c=0，x=0，cos?=1，tan?=0，故
cpx(3)=0
以上各组设备中，附加负荷以cpx(1)为最大，因此总计算负荷为
p30=（7+1.95+1.4）+8.68 =19kw
34.3kv?a3?0.38kv
?52.1a
从计算结果可以看出，按二项式法计算的结果比按需要系数法计算
的结果大得比较多，
