徐州皇家帝国工程学院环境工程学院
给水排水工程专业
《泵与泵站》课程设计题目：某污水提升泵站设计
指导老师：顾晓斌
学生：史小新
专业：给水排水工程
学号：8134
班级： 09水-1班
水泵与水泵站课程设计
任务书
福建工程学院建筑环境与设备系
给水排水教研室
2009年11月
《泵与泵站》课程设计任务书
一、教学目的与基本要求
泵和泵站课程设计，是给水排水工程专业的重要的集中性实践性环节之一。该课程的任务是使学生在掌握水泵及水泵站基本理论知识的基础上，进一步掌握给、排水泵站的工艺设计步骤和设计方法，使学生所获得的专业理论知识加以系统化，整体化，以便于巩固和扩大所学的专业知识。通过本课程设计还可以训练学生工程设计的基本技能，提高其设计计算能力、编写说明书的能力和工程图纸的表达能力。
基本要求：
1．培养学生严谨的科学态度，严肃认真的学习和工作作风，树立正确的设计思想，形成科学的研究方法。
2．培养学生独立工作的能力，包括收集设计资料、综合分析问题、理论计算、数据处理、工程制图、文字表达等能力。
3．通过课程设计，使学生得到较为全面的工程设计的初步训练。
4．掌握给、排水泵站设计的一般程序，学会灵活地处理复杂的工程问题。
5．学会编写“设计说明书”和“设计计算书”，按规范和标准绘制有关图纸。
6．本设计原则上是由学生在指导教师的指导下，独立完成。
二、设计内容
1．确定泵站的设计流量和扬程，拟定选泵方案。
2．选择水泵和电动机（包括水泵型号、电动机型号、工作和备用泵台数等）；
3．确定水泵机组的基础尺寸；
4．吸水管路和压水管路的设计计算（包括进出水管内的流速、管径、阀门等，压水管长度计算至泵房外1m）；
5．确定泵站内的附属设备，引水设备（如真空泵）、起重设备、排水泵等；
6．泵站的平面布置；
7．泵站的高程布置（包括水泵的基础、进出水管、泵轴、泵站地面等的标高）；
8．根据起重设备的型号，确定泵房的建筑高度；
9．绘制泵站的平面图1张，剖面图1张，并列出主要设备表及材料表。
10．整理设计计算书1份，设计说明书1份。
最终的设计成果：
（1）设计计算书和设计说明书各1份
要求文字通顺，叙述要简明扼要。计算书采用A4页面，电脑打印或手工书写。计算书应有
统一的打印封面。
手工书写要求文字用黑钢笔书写，字迹应清楚工整，每页字数不少于500字。
电脑打印要求正文采用小四字体，中文采用宋体，西文采用Times New Roman，行间距为最小值23磅，数学表达式采用公式编辑器编辑。
（2）图纸2张（包括泵站平面图1张，泵站剖面图1张）
制图方式可采用AutoCAD制图或手工绘制，均应严格按比例出图，图面应清晰美观，标注字体大小合理。
三、设计题目
（二）题目二某污水管网中途泵站（给排水0702、0704）
设计资料：
（1）某城镇污水干管由于埋深过大需设置中途泵站，污水干管平均日污水量见参数表；
（2）泵站地面标高、泵站前污水管道末端检查井内底标高、下游出水检查井内底标高均见参数表：
（3）泵站至出水检查井管长（即压力管段）见参数表；
表2 污水管网参数表
四、时间安排：
12月14日-12月27日

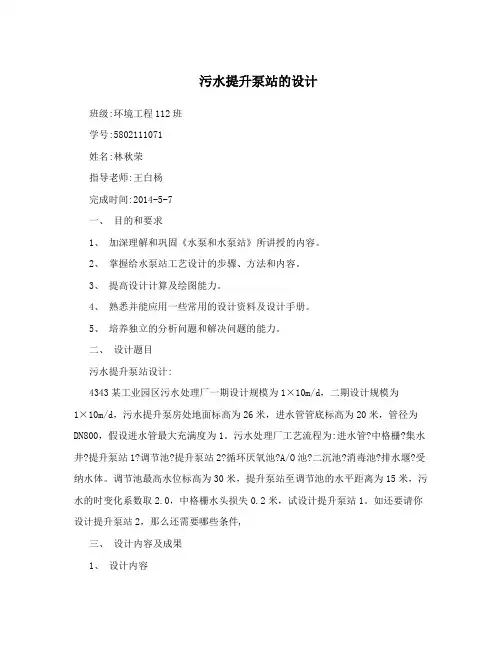

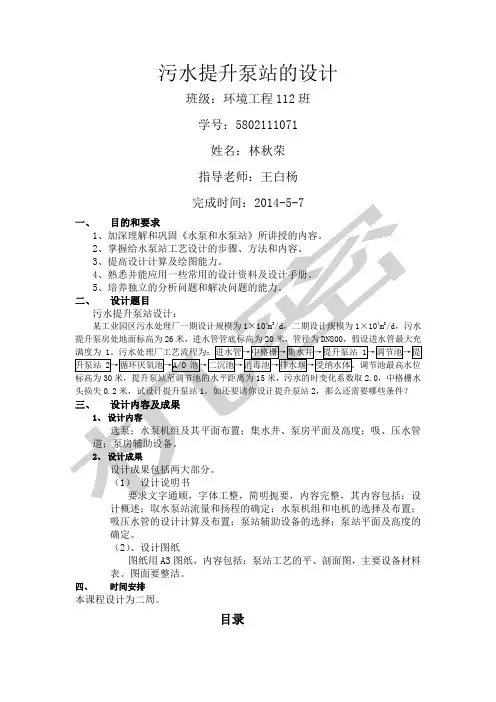

污水提升泵站的设计 班级：环境工程112班 姓名：林秋荣 指导老师：王白杨 完成时间：2014-5-7 一、目的和要求 1、加深理解和巩固《水泵和水泵站》所讲授的内容。 2、掌握给水泵站工艺设计的步骤、方法和内容。 3、提高设计计算及绘图能力。 4、熟悉并能应用一些常用的设计资料及设计手册。 5、培养独立的分析问题和解决问题的能力。 二、设计题目 污水提升泵站设计： 某工业园区污水处理厂一期设计规模为1×104m3/d，二期设计规模为1×104m3/d，污水提升泵房处地面标高为26米，进水管管底标高为20米，管径为DN800，假设进水管最大 充满度为1。 调节池最高水位标 高为30米，提升泵站至调节池的水平距离为15米，污水的时变化系数取2.0，中格栅水头损失0.2米，试设计提升泵站1。如还要请你设计提升泵站2，那么还需要哪些条件？ 三、设计内容及成果 1、设计内容 选泵；水泵机组及其平面布置；集水井、泵房平面及高度；吸、压水管道；泵房辅助设备。 2、设计成果 设计成果包括两大部分。 （1）设计说明书 要求文字通顺，字体工整，简明扼要，内容完整，其内容包括：设计概述；取水泵站流量和扬程的确定；水泵机组和电机的选择及布置；吸压水管的设计计算及布置；泵站辅助设备的选择；泵站平面及高度的确定。 （2）、设计图纸 图纸用A3图纸，内容包括：泵站工艺的平、剖面图，主要设备材料表。图面要整洁。 四、时间安排 本课程设计为二周。 目录
一、水泵的选择 (4) 二、吸、压水管实际水头损失的计算及水泵养成的核算 (4) 三、集水池 (5) 四、水泵机组基础的确定和污水泵站的布置 (5) 五、泵房高度的确定 (6) 六、泵房附属设施及尺寸的确定 (6) 七、采光、采暖与通风 (6) 八、起吊设备 (6) 九、泵房值班室、控制室及配电间 (7) 十、门窗及走廊、楼梯 (7) 一、水泵的选择 计算简图 (1) 流量的确定 =1*104*2=2*104m3/d=833.4 m3/h 该泵站提升的一期设计最大流量为Q max 采用三用一备，则一台泵的流量为Q=833.4/3=277.8 m3/h (2) 选泵前扬程的估算 水泵提升的静扬程为调节池水位(30m)与集水井最低水位H2之差，集水井的有效水深为2m，通过格栅的水头损失为0.2m。集水井最高水位H1取进水管水位，进水管充满度为1，则H1=20+1*0.8-0.2=20.6m,H2=20.6-2=18.6m =30-18.6=11.4m 静扬程H 静 水泵吸水管和压水管水头损失估算为2.0m，自由水头取1.0m,则水泵扬程为: H= H静+2.0+1.0=11.4+2.0+1.0=14.4m (3)由Q=277.8 m3/h 和H=14.4m 可知，选用150WLI-300-16型四台，三用一备，其个性能参数如表1
一体化提升泵站施工方案 工程名称: 宜宾县工业园区高捷园污水处理厂配套管网（一期）建设单位: 宜宾开源建设投资有限公司 监理单位: 四川省城市建设工程监理有限公司 施工单位: 四川鲁工建设工程有限公司 编制人: 审核人: 二O—六年七月二十日
目录 一、编制依据 (1) 二、工程概况 (1) 三、主要施工方法及施工工艺 (2) 1、工艺流程图： (2) 2、泵坑开挖 (3) 3、垫层和水泥底板 (3) 4、泵站的放置和吊装 (5) 5、安装井筒 (7) 6、管道接口连接 (9) 7、回填 (9) 8、液位计安装 (11) 9、水泵安装 (11) 10、粉碎性格栅机安装 (11) 四、质量保证措施 (12) 五、工期保证措施 (13) 六、安全措施 (15) 七、环保措施 (16) 、编制依据 1、施工图纸； 2、工程勘察报告； 3、《给水排水管道工程施工及验收规范》GB502068-2008
4、《给水排水构筑物工程施工及验收规范》GB50141-2008 5、《泵站施工规范》SL234-1999 6、《水利水电工程施工测量规范》SL52-93 7、《水工建筑物岩石基础开挖工程施工技术规范》SL47-94 8、《泵站安装及验收规范》SL 317－2004 9、《现场设备、工业管道焊接工程施工及验收规范》 (GB50236-98) 二、工程概况 1 、该污水提升泵站内设置潜污泵：Q=160m3/h,H=20m,N=15kW^ 3台， 2 用1备;粉碎性格栅：B=0.8m,e=20mm,N=3.7KW,台。进水管管中心标高为293.3m, 停泵液位为291.00m,第一台泵启泵液位292.5m,第二台泵启泵液位293.36m.溢流管管径为DN600管中心标高为296.26m。 2 、工期要求：2个月(拟自2016年9月15日至2016年11月13日)。 3 、质量要求：合格。 4 、本工程基础持力层选用中风化砂岩，地基承载力特征值fak >560kpa。
水泵及水泵站课程设计 1基本设计资料 1.1 基本情况 本区地势较高，历年旱情比较严重，粮食产量低。根据规划，拟从附近河流扬水灌溉该区的10万亩农田，使之达到高产稳产的目的。 机电扬水灌区内主要作物有小麦、玉米、谷子和棉花等。灌区缺少灌溉制度，现参考附近老灌区的灌水经验，拟定出本灌区灌溉保证率为75%的灌溉制度。其设计灌水率如表1所示。 1.2地质及水文地质资料 根据可能选择的站址，布置6个钻孔。由地质柱状图明显的看出，3米以内表土主要是粘壤土，经土工试验，得到的有关物理指标为粘壤土的内摩擦角φ=35°，承载力为220kN/m2。 站址附近的地下水位多年平均在202.2m左右（系黄海高程）。 1.3气象资料 夏季多年平均旬最高气温34℃，春、秋季干旱少雨，年平均降雨量为524mm，降雨年内分配极不均匀，每年7、8、9月的降雨量占全年降雨量的80％以上。年平均无霜期为200天左右，多年平均最低气温为-8℃，最大冻土深度为o.44m。平均年地面温度为15℃，平均年日照时数为2600.4h。累积年平均辐射总量为527.4l kJ／cm，平均日照百分率为59 ％。热量和积温都比较丰富，能满足一年两熟作物生长的需要。 1.4 水源 灌区南侧有一河流，是规划灌区的水源，其水量充沛。灌溉保证率为75 %时的河流月平均水位如表2所示。 达2l6.5m，夏季多年旬平均最高水温为20℃。 1.5其它 根据规划，为保证扬水后自流灌溉，出水池水位均不应低于234m。站址附近有8 kV高压电力线通过，已经有关部门批准，可供泵站使用。该地区劳动力充足，交通方便。除水泥、金属材料以及泵站建设中所需的特殊材料外，当地可提供砖、石、砂、瓦、木材等建筑用材。 根据机电设备的运行特性，每天按20h运行设计。
浅析污水提升泵站设计及其施工管理摘要: 大多数生活污水的主要污染物是病原性微生物和有毒有 害的物理化学污染物，可以通过各种水处理技术和设备去除水中的物理的、化学的和生物的各种污染物，使水质得到净化，达到国家或地方的水污染物排放标准，保护水资源环境和人体健康。尽管如此，某些生活污水站由于处理技术和管理等方面的原因，污水不能做到稳定达标排放，与规定排放标准相差甚远。本文从污水提升泵站的施工及其管理着手，阐述了其中一些问题及解决办法。 关键词: 污水提升泵；设计原则；施工管理 abstract: the major pollutants of most sewage pathogenic microorganisms and toxic and harmful physical and chemical pollutants, through a variety of water treatment technology and equipment removal of physical, chemical and biological pollutants purify the water quality, water pollutant discharge standards to achieve national or local, to protect the water environment and human health. nevertheless, some of the sewage station as they deal with the reasons of technology and management, sewage can not do stable discharge, falls far short of the prescribed emission standards. this article from the sewage pumping station construction and its management to proceed on some of the issues and
桂林市八里街工业园区三号园区污水提升泵站工程施工组织设计 第一章总体概述 第一节总体概况 1、编制依据 1.1、国家现行建筑安装工程施工及验收规范、规程、建筑工程预算定额及建筑施工手册。 1.2、本施工组织设计是根据建设单位发给的本工程设计图纸、图纸答疑。 1.3、本公司《程序文件》及《质量手册》。 1.4、本公司第三层次文件《施工组织设计编制与贯彻执行办法》。 2、编制原则 2.1、坚持质量第一，用户至上的宗旨，严格按照GB/T19001-2000—ISO9001:2000国际标准要求进行施工管理，切实贯彻执行国家施工及验收规范、操作规程和制度，确保工程质量和安全。 2.2、严格执行基建程序，发挥我公司技术优势，利用先进的施工技术，科学管理，加快施工进度，确保业主投资尽快产生效益。 2.3、充分发挥我公司整体实力，大量使用先进的机械设备，减轻劳动强度，提高劳动生产率，加快施工进度。 2.4、加强工程进度的科学性、计划性的管理，合理安排机械、材料、劳动力的进退场，确保现场文明整洁。 2.5、遵循国家及市政府有关环保文件精神，采取有效措施，减少环境污染，降低噪音。 2.6、严格遵守国家及市政府有关消防要求，做好消防工作。 3、本工程采用的技术规范 3.1、施工期间，我公司将认真贯彻执行现行建筑施工规范要求。对分项、分部及单位工程的质量评定严格按《建筑工程施工质量验收统一标准》（GB50300-2001）进行，确保工程合格。 3.2、应用于本工程的土建施工主要技术规范： 《建筑结构荷载规范》（GB50009-2012） 《建筑地基础基础设计规范》（GB50007-2011） 《建筑结构可靠度设计统一标准》（GB50068-2001） 《建筑地基处理技术规范》（JGJ79-2002） 《建筑桩基技术规范》（JGJ94-2008） 《混凝土结构设计规范》（GB50010-2010）
目录 前言 (2) 第一章概述 (3) 第二章设计流量的计算 (4) 第一节水塔和清水池容积的计算 (4) 第二节分级供水及水塔调节容积的计算表 (6) 第三节用水量变化曲线 (6) 第四节二级泵站流量和扬程计算 (6) 第三章机组选择及方案比较 (9) 第一节水泵及电机的选择 (9) 第二节机组选型及方案比较 (10) 第三节二级泵站的校核 (14) 第四节二级泵站土建要求 (16)
第四章泵站附属设备的选择 (17) 第一节水泵引水设备的选择 (18) 第二节水泵起重设备的选择 (19) 第三节其他设备的选择………………………………………。。.。20第五章二级泵站平面图布置………………………….。.。21 第一节水泵尺寸的选择及空间布置 (21) 第二节泵房尺寸的拟定和依据 (22) 第三节设备具体布置 (23) 第六章结束语 (24)
前言 泵站作为取水输水工程的一个重要部分，已在机电排灌、城乡给排水、工矿企业供水和排水等工农业生产和水利工程建设等各方面得到了广泛应用，随着我国工业的日益发达,冶金技术的进步,潜水电机的加工制造技术已相当成熟，大中型潜水泵的发展越来越快，被广泛应用在工农业生产和水利工程建设中。 作为一个给排水专业的大学生来说，泵与泵站是一门及其重要的必修课程.在城市给排水工程中，泵站通常是整个给排水系统正常运转的枢纽。从给水厂到污水厂，从农业灌溉到防洪排涝,到处都得使用各种各样的泵装置。所以，我们应该努力学好这门课程,掌握理论知识,并把理论知识运用到实践中去.作为一个给排水专业的学生，我们应该为以后的工作打下坚实的基础,要自己的知识去回报祖国,服务人民。 这次泵与泵站课程设计是一次自我锻炼的好机会。在课堂上我们只是学习到了理论知识，要能真正胜任日后的工作，还必须理论联系实际,在实际设计中寻找问题,解决问题。我们这次的所要设计的是徽城地区的二级泵站，在设计过程中熟悉泵站设计的过程，巩固以前学习的知识，培养独立思考、独立设计的能力。我相信。在指导老师曾立云的带领下，我们一定认真思考，认真设计,独立完成，争取在设计过程有所收获，并最终取得优秀的成果！
一体化污水提升泵站施工方案及注意事项 一体化污水提升泵站安装前，必须预先准备好基坑开挖施工及支护方案，地质条件需符合一体化污水提升泵站安装要求，现场需具备安装一体化污水提升泵站所需的工具设备和电源。? 一体化污水提升泵站泵坑开挖方案：按设计要求开挖，开挖时必须密切关注基坑安全，坑底必须是无积水的，如有水需进行排水措施，采取合适的基坑维护方案，防止坍塌。坑底要挖平夯实。 通常挖掘计划的制定必须指派结构工程师。? 水泥基础方案：水泥基础必须按照图纸要求施工，水泥底板平面必须是水平的，预埋件一定要先于泵站放置，预埋地脚螺丝在一圈内一定要均匀分布，数量达到4个以上。? 泵站罐体安装? 一体化污水提升泵站泵站的安装施工需考虑现场的施工条件。? 罐体验收检查? 1、检查是否有运输损坏。? 2、发货清单是否符合定货清单? 3、配件位置和尺寸? 4、检查和拧紧所有螺栓，以防运输时发生松动。? 5、其他设备?
运输和起吊? 一体化污水提升泵站泵站罐体运输必须水平放置，而且必须有固定和防护措施。 在安装和起吊至垂直位置之前，必须去掉罐体运输时固定的连接附件。? 在施工区域，客户必须自行提供起吊设施。? 罐体的运输及起吊请严格按照以下步骤：? 用吊带水平移动泵站，将泵站移动至地面。此时禁止使用吊耳，禁止使用钢丝绳或链条来提升罐体，用吊带把罐体从水平位置起吊到竖直位置。竖直起吊的时候，使用吊耳，并且要把重量均匀分配到所有吊耳上。? 安装管路前，必须检查并确保泵站内所有连接处已经紧固（运输途中会松动）进出口管按如下项检查， 1、管路和密封圈必须清洁? 2、进出水管必须通过补偿器对准连接? 3、密封条件（确保密封严实）? 4、对准管（无压力）? 5、对称均匀紧固? 其它附件? 其他附件，比如通风管是散装提供和发货的，在现场进行安装。? 安装常见的错误?
泵与泵站课程设计说明书 土木工程学院 给排121班 指导老师：张朝升、荣宏伟、赵晴 设计人：叶正荣
一、设计原始资料 1.泵站设计水量为（8.32）万M3/d。 2.管网设计的部分成果： （1）根据用水曲线确定的二泵站工作制度，分（二或三）级工作。 第一级，每小时占全日用水量的（5.66）%； 第二级，每小时占全日用水量的（3.67）%； （2）城市设计最不利点地面标高为（12.71）米，建筑层数（4）层。 （3）管网平差得出的泵站至最不利点的输水管和管网的总水头损失为(12.85）米。 （4）消防流量为（5031.86）M3/h。消防时的总水头损失为（18.56）米。 （5）清水池所在地面标高为（8.94）米，清水池最低水位在地面以下（4）米。 3.地下水位距地面约3～4米，冬天无冰冻情况。 4.泵站为双电源。 计算说明书内容包括： （1）根据设计水量及管网平差结果和泵站工作制度确定设计流量及设计扬程。 （2）初选水泵和电机：根据水量、水压变化情况选泵；确定工作泵和备用泵型号及台数。至少选择两个方案进行比较后，确定出一套最优方案。（此时可假定泵站内水头损失为1-2米）。 （3）泵房形式的选择。 （4）机组基础的设计：根据所选水泵是否带有底座，确定基础平面尺寸及高度。 （5）水泵吸水管和压水管路的管材，计算水泵吸水管和压水管路的管径。（选用各种配件和阀件的型号、规格及安装尺寸并说明其特点；吸水井设计并确定其尺寸和水位）。 （6）布置机组和管道。 （7）泵房中各标高的确定（室内地面、基础顶面、水泵安装高度、泵轴标高、泵房建筑高度等。 （8）复核水泵和电机：计算吸水管及站内水管损失，求出总扬程，校核所选 水泵。如不合适，则重选水泵及电机。重新确定泵站的各级供水量。 （9）进行消防和转输校核。 （10）计算和选择附属设备 1）引水设备的选择和布置； 2）计量设备； 3）起重设备； 4）排水泵及水锤消除器等。 （11）确定泵站平面尺寸，初步规划泵站总平面泵房的长度和宽度，总平面布置包括：配电室、机器间、值班室、修理间等。 设计任务： 城市送水泵站技术设计工艺部分。
粗格栅及污水提升泵房施工工艺和方法 一、工程概况 粗格栅及提升泵房为连体矩形钢筋混凝土地下式结构，形状呈凸字型，粗格栅设在污水提升泵房前的进水渠道上,以去除进厂污水中较大体积的杂物。提升泵房上部为钢筋砼框架结构，现浇钢筋砼屋面,粗格栅埋地深度7.7５ｍ，提升泵房埋地深度9.88 m。构筑物垫层及池内填充混凝土为C15，墙壁及底板为Ｃ30防水混凝土，抗渗标号S6,其余现浇构件混凝土为C２5。粗格栅及提升泵房地下部分采用明挖现浇施工。 二、粗格栅及污水提升泵房关键施工技术 1、深基坑开挖 2、池壁上过水孔洞的尺寸，高程控制 3、水平施工缝的留设及钢板止水带施工(４、预埋件、预埋套管的高程控制 三、粗格栅、提升泵房施工工艺流程 四、主要工序施工方法 １、基坑开挖 因粗格栅间及污水提升泵井为深基坑施工,根据相关的地质资料确定地下水位在-4.5米左右,施工时采用在提升泵房南北两侧设置两个集水坑,集水坑标高
比提升泵房底标高低2米,潜水泵将水抽至坑外。 基坑采用机械大开挖，分两级放坡,第一级开挖深度 4.0ｍ,按1:１进行放坡，第二级开挖至设计标高，按１:０.7５进行放坡。分两个台阶开挖,先挖至提升泵房设计标高,将提升泵房基底处理和垫层、池底砼完成后进行池壁施工,池壁浇注至-7．7５ｍ位置时进行粗格栅开挖。开挖接近设计高程时,随时测量控制开挖的深度,以免超挖，当挖至接近设计标高时，预留20cm的土层由人工清理至设计标高,到设计标高后,请监理工程师、质检站和设计单位代表共同进行验槽,合格后即可进行基底处理和Ｃ15砼垫层的施工。 2、基底处理和Ｃ1５混凝土垫层 准确测放出基底边线,用大粒径砾石抛填密实，做基底换填处理,替代设计3：7灰土（已征求设计院同意)。Ｃ１５垫层采用商品混凝土，用搅拌运输车运送至现场，泵送浇筑,将垫层厚度增加为２0厘米。 3、钢筋砼池体施工 钢筋砼池体的施工严格执行GBJ1４1-90《给水排水构筑物施工及验收规范》，保证池体立模、钢筋布置和砼浇筑的质量。 （1）底板钢筋砼 垫层浇筑24小时后可放线，画出底板边线,池壁线及钢筋分布线,以保证钢筋的位置正确。钢筋由钢筋制作班在车间统一制作,并进行标识。钢筋绑扎后,详细检查钢筋的直径、间距、位置、搭接长度、上下层钢筋间距、保护层及预埋件的位置与数量。保护层用高强度砂浆块控制，上下层钢筋均用铁撑固定,为避免在浇捣过程中发生变化，钢筋网钢筋相交点应绑牢,相邻绑点铁丝成八字型。 （2)池体壁板钢筋砼 ①完成底板砼浇注后,绑扎池壁钢筋,由于池壁高度较大,绑扎钢筋前，先支搭满堂脚手架,这样即可满足立模、绑扎钢筋的临时固定要求，同时在放置预埋
污水泵站课程设计 说 明 书 专业：给水排水工程 班级：0803 姓名：卢纬平 学号：10 指导老师：高湘
目录 一.水泵的选择............................................... 二.工艺设计....................................................... 三.泵站内部平面布置及泵房平面尺寸................................................... 四.扬程校核................................................... 五.污水泵站的其它辅助设备................................................... 六.参考资料...................................................
污水泵站工艺设计 1.污水泵站设计资料 污水泵站纳污区服务人口（任选一种）5（10、15）万人，生活污水量定额为150 L/(人·d)。 进水管管底高程为393.00米，管径（任选一种）600（800、1000、1200）毫米。 泵站设格栅、集水池、吸水管、泵机组、出水管。 出水管提升后的水面高程为408.00米，经（任选一种）300（320、380、400、450）米管长至处理构筑物。 泵站选定位置不受附近河道洪水的淹没和冲刷，泵站地坪高程为400.00米。 地质条件为粘砂土，地下水位最高高程为397.50米，最低为396.20米，地下水无侵蚀性，土壤冰冻深度为0.7米。 2.设计内容 估算扬程、选择水泵、设计格栅间、设计集水池、设计吸水 管和压水管、扬程校核；泵站平面布置和剖面布置（包括机组布 置及辅助设施布置）。
崇明体育中心训练基地项目 预制式一体化污水提升泵站安装 施 工 方 案 2016年10月9日 第一节、工程概况 本项目位于上海市崇明区体育中心训练基地内，项目范围为预制式一体化提升泵站的设备采购及配套的土建施工。 预制式一体化污水泵站为成套供应产品，泵站主体由井筒、潜水泵、提升链、管道、阀门、提篮格栅、液位传感器、控制系统、通风系统、泵站进出水口系统等部件组成，并承担运输、安装、运行前整体调试和售后服务。所有部件在工厂内整体装配调试完成后整体交付至现场。 泵站设计流量320m3/h、设计扬程12m，地面绝对标高4.9m，出水管管径200mm，水泵参数Q=120m3/d，H=12m，功率=17Kw/台，水泵台数和运行方式4台（3用1备） 第二节、主要项目的施工方法 一、施工程序 根据泵站工程的施工特点，结合现场实际施工条件，为加强现场施工管理，确保工程顺利进行，
我们拟按以下程序进行，精心组织专业施工队伍进行泵站的土建和设备安装施工。 预降水—→基坑围护—→基坑挖土—→底板施工—→回填—→平整场地 二、工期及进度计划 1、泵房基础测量定位、开挖样槽需用2个工作日； 2、预降水需用7个工作日； 3、拉森桩进厂打桩施工需用2个工作日； 4、井内挖土、支撑加固5个工作日； 5、底板制作2个工作日； 6、设备安装、调试3个工作日； 7、平整场地1个工作日； 8、竣工验收、队伍退场3个工作日。 在工期计划和安排中，合理搭配工序、有效配置资源，根据实际需要既可进行流水作业，也可进行交叉作业。既要保证质量也要确保人员安全。 三、施工技术方案 （一）、施工准备 1、生产准备 平整好施工区域场地，布置搭建料场、工棚、看守房等现场临用设施，做好工作区域、基坑、料场、路口的封闭及围护，设置明显的警示、警告牌、夜间警示灯等安全警示标志（牌），做到安全先行、确保文明施工。 2、技术准备 在公司总工程师的主持下，组织施工技术人员，质量管理人员熟悉图纸，结合有关施工规范和技术操作规程，在充分了解施工图纸和设计意图的基础上，编制详尽的施工技术专项方案并呈报公司技术负责人，经审核后报监理部门审批。 3、材料、设备准备 根据图纸中构筑物、设备的设计尺寸及数量表，编制详尽的材料计划表，和设备采购计划。并将材料、设备购置费预算按月报公司经营部。 （二）、预降水 本工程预降水采用轻型井点降水， 1、施工操作工艺 （1）.井点布置根据基坑平面形状与大小、地质和水文情况、工程性质、降水深度等而定。当基坑（槽）宽度小于6m，且降水深度不超过6m时，可采用单排井点，设在地下水上游一侧；当基坑（槽）宽度大于6m或土质不良、渗透系数较大时，宜采用双排井点，设在基坑（槽）的两侧；
泵站课程设计完成版
摘要 为了安全可靠地满足某企业生产用水量需求，本设计完成了日供水能力20000m3/d的供水工程的取水泵站工艺设计，一共包括了以下三部分内容：在确定了该泵站的设计规模后，进行工程总体布置，水泵选型布置，管路设计，辅助设备选型布置，泵房类型选择和平面设计，剖面设计。 关键词：泵站水泵工艺 1 前言 1.1 设计任务 根据河流水资源状况，经取水水源地方案论证，企业水厂从河流取水，本设计要求完成水厂取水泵站工艺设计。 1.2 基本设计资料 1.2.1某企业拟建自用水厂一座，日供水能力20000m3/d。水源采用地表水，水源地位于企业西部。 1.2.2 自然条件 1.2.2.1地形描述，自主河槽到岸边，地形变台阶，详见河流取水段地形图。 1.2.2.2地震烈度6度。 1.2.2.3 水文与水源 地表水水质三级，符合企业用水水源条件。河床最高洪水位为111.8米，为减少水厂泥沙处理费用，降低工程造价，工程规划在河床中布置两眼大口井，每眼井供水10000m3/d，水井静水位107.8米，设计动水位104.8米。 1.2.3 初步规划部分结果
两眼井到泵房的吸水管路长度均为200米，有喇叭口，弯头，闸阀，渐缩管，等管件。局部阻力系数分别为0.1，0.54(90°)，0.4(60°)，0.07，0.2。 净水厂清水池设计水位124.8米，泵房到净水厂的管路长3500米，压水局部水力损失按沿程损失的10％计。 2 送水泵站工艺设计 2.1 工程总体布置及主要设计参数 本工程河床较宽，采用河床式泵站，为减少水厂泥沙处理费用，降低工程造价，在主河槽附近布置两眼大口井（兼作吸水井），通过引（吸）水管道将主河槽水引至泵房水泵，在泵房东南侧布置进场道路（引桥），在泵房周围和进场道路两侧河床用干砌石加固，厚0.3米。水泵站设置泵房间、配电间、值班室和检修间。 该取水泵房为半地下式矩形泵房,也可采用圆形泵房。 泵站级别根据《泵站设计规范》参照设计参数确定为小（1）型，泵房建筑物级别划分为4级。 2.2 泵站主要设计参数 （1）防洪标准 设计洪水重现期20年，校核洪水重现期50年。 （2）设计水位 净水厂混合池设计水位124.8米，水源设计最低水位104.8米，校核洪水位108.6米。 （3）泵站设计流量：
泵站及配套管道施工图设计说明书泵站及配套管道施工图设计说明书 一、总论 1、概述 2 （1 （2） （3 （4） （5） （6） （7） （8） （9）《混凝土结构设计规范》(GB50010-2002) (10)《给水排水构筑物结构设计规范》(GB50069-2002) (11)《新海地区近期拟建五座污水提升泵站可行性研究报告》 (12)《连云港市新区汇报纲要》（2001年） (13)《供配电系统设计规范》(GB50052-95)
(14)《10KV及以下变电所设计规范》（GB50053-94） (15)《低压配电设计规范》（GB50054-95） (16)建设单位提供的苍梧绿园污水提升泵站的设计要求及一些基础资料。 1.3气象资料 1.3.1气温 1.3.2 1.3.3 1.３ 1. 本次设计的建筑物为泵站内的污水提升泵房及格栅。设计范围包括泵站内3座建（构）筑物、泵站总平面布置、泵站内道路系统、配电系统、给排水系统以及出泵站后和海连东路南至预留污水管相接的污水管道。 1.５基地状况 苍梧绿园泵站位于苍梧绿园东北角，东邻郁洲路，北靠苍梧路，泵站内地势平
