闸门与启闭机操作、检修、维护规程
1.主题内容与适应范围
1.1本规程规定了电站闸门与启闭机的运行、维护以及事故处
理的方法和要求。
1.2本规程适用于电站闸门与启闭机的操作维护工作。
2．引用标准设计说明书。电业安全工作规定。
3．设备规范
4．闸门的启闭操作
4.1 基本术语和说明：
4.1.1术语定义
4.1.1.1就地控制：当屏上的就地/远程控制开关打在就地档位时，只有现地手动可对监控对象进行控制，中控室及远程计算机不能对控制对象进行控制。
4.1.1.2 计算机远程控制：当屏上的就地/远程控制开关打在远程档位时，且自动/手动控制开关打在自动档位时，控制权限转交给了中控室的泄洪闸计算机。
4.1.2 基本操作：
4.2 现地LCU屏手动操作
4.2.1 工作条件：现地手动工作方式时，启闭机不受PLC控制，通过操作面板上选择“就地”和“手动”按钮。
4.2.2 闸门手动启动操作：先将操作面板上转换开关切至“就地”位置，再操作“上升、下降”转换开关。
4.2.3 闸门纠编操作：闸门上升或下降过程中，闸门左右不同步，产生左右偏差，这是操作员参考人机界面的闸门开度数据或屏面上闸门高度仪数据，通过操作面板上“左位移”或“右位移”转换开关纠偏（台车适用）。
4.2.4 闸门状态指示：指示闸门实时状态。在控制面板上有闸门的开启状态数值、可反映监视闸门的实时状态指。
4.3 LCU远程控制操作系统
4.3.1 系统登录画面操作
4.3.1.1 后台开机后，进入系统登录画面
4.3.1.2 登录操作步骤：
点击【自动控制】按钮，切换到画面
点击监控系统画面，弹出一键盘，从键盘上输入密码，点击所须操作的闸门，输入数据确认，即可操作，按ENTER键结束。5．闸门的操作注意事项及维护
5.1 闸门的管理人员、操作人员、维护人员都必须充分了解闸门的结构性能和工作条件、闸门结构布置和荷载传递方式。同时，了解这些闸门施工和检修的质量优劣，安装误差的大小以及存在的缺陷和隐患。
5.2 在实际操作过程中，加强管理和观测，对闸门运行中所暴露的问题做好记录，并及时分析，总结，不断改进管理水平。
5.3 闸门的运行，必须根据闸门设计的工作条件，执行上级管理单位的规定，按操作规程和制度进行启闭，不能接受其他单位或
个人的要求自行随意变更。
5.4 当遇到水工建筑物遭到破坏或需要维修水工建筑物，为防止事故扩大或配合水工建筑物维护，制定不同水位流量和防冲刷等措施的临时启闭方案时，还应执行本规程。当上级管理部门的调度运行计划有相应要求时，闸门操作仍应按本规程执行。
5.5 闸门的操作只有接到水库调度人员的操作命令方可执行，其他人员的命令操作人员有权拒绝。在人身、设备、建筑物受到威胁时，操作人员有权采取紧急措施。操作人员在接到调度人员的闸门启闭命令后，应马上将送、受话人、启闭时间、门号、启闭高度等记入到值班日志上，并迅速赶到通知的门号处按规定进行就地操作，操作完毕断开电源开关，将控制开关切换到“停止”位置。（由中控室或水调远方控制的闸门除外），关好控制箱门后迅速将闸门启闭情况反馈于水调人员或下达命令者。
5.6 在启闭闸门操作以前，操作人员应先对上下游进行观察，是够有船只、排筏等，开启上游闸门信号灯，夜间操作应向大巴上下游近区发出告警信号，并对闸门及其启闭设备做好检查和准备工作。若启闭闸门所产生的水位和流量变化的影响涉及到上下游有关施工单位的人员与设施、排筏、船只的安全时应及时报告，紧急情况下，操作人员可采取应急措施关闭闸门或改变启闭闸门门号高度等，但处理完毕后，应及时将情况报给闸门启闭调度人员。当遇到洪水或闸门提到最高位置时，每班需对闸门检查2~3次，观察闸门是否有下滑如有下滑及时通知维修人员处理。
5.7 闸门在运行中，要观察启动和升降过程是否平稳均匀，支铰或转动部分是否灵活，有无不正常的声响，止水橡胶条的走合是否正常，吊耳及侧轮等部件的工作是否良好，并应注意门体部分是否有振动等现象发生。闸门开启后，应观察门底出流情况是否正常，水流是否有偏移回旋等现象，检查消能的功效如何，对下游建筑物是否有冲刷等。如发现有上述现象，操作人员应及时报告，必要时可采取果断措施，停止操作或调整闸门的开度、顺序或门号等，并立即报告上级或维修人员处理，严禁盲目启动或带故障操作。
5.8 闸门在启闭操作以后，弧门操作人员和发电部应按月将启闭依据、启闭时间、闸门开度、启闭台次、操作程序以及启闭前后水位和流量等变化、闸门、启闭设备和建筑物等有无异常现象检查处理情况详细记录，妥为保存，以便统计和研究分析之用。
5.9 每年汛前运行部应组织有关人员对闸门及启闭系统作一次全面过细的检查和维修，1号~9号闸门支铰和各转动部分加注一次黄油。检查完毕后作一次模拟操作或部分高度开启试验并将检查结果汇报运行部。
6．液压启闭机运行于维护
第13章闸门与启闭机安装方法说明及附图 工程概述 本标闸门及启闭机安装包括：尾水检修闸门门叶、门槽埋件及台车式卷扬机以及与本合同项目有关的锁定装置、自动挂脱梁、移动式启闭机轨道、基础埋件、各种电缆及埋管等附属设施。闸门及启闭机安装项目的规格和数量详见表13-1。 表13-1 金属结构安装工程量 金属结构储存和运输方案 金属结构设备储存方案 本标段金属结构设备数量较少，外形尺寸较小，不用设置专用堆放场，在设备到货后在安装现场附近空地临时堆放。 13.2.2 金属结构设备运输 本标段金属结构设备数量、种类较少，根据设备的外形尺寸、重量选择合适的吊装和运输手段进行装、卸车和运输。 主要装卸车设备25t汽车吊。 主要运输设备有15t和5t载重汽车。 安装现场结合土建施工，选用C6024型塔机和25t汽车吊等吊装设备。 运输路线：临时堆放场→厂房尾水平台。 13.2.3 金属结构安装施工起重设备 门槽埋件、启闭机轨道用汽车运输到安装现场，用浇筑塔机吊装； 1＃、2＃闸门及启闭机用汽车运输到安装现场，用25t汽车吊拼装，并用已安装好的台车式启闭机放门。 闸门门槽埋件安装 本标闸门埋件为尾水检修闸门门槽。
安装前的施工准备 安装前参与有业主、监理工程师和设备制造厂家提供的埋件的出厂验收和交接验收。 在埋件的设备堆场内对即将安装的埋件进行数量检查、尺寸复测、埋件清扫等，对于尺寸超标或有缺陷的设备及时报告监理工程师，并采取积极措施消除制造或运输中的变形超差或缺陷。 对金属结构二期埋件安装前的一期混凝土插筋、预留二期混凝土尺寸、控制桩号、控制高程等进行检查、控制，如发现不符合金属结构设计图样要求的，及时报告监理工程师，并积极、主动与施工单位协调、交涉。 门槽埋件安装前，必须对一期混凝土预留槽进行检查清理，对一期混凝土中的预埋件（插筋或型钢）进行调直，如发现预埋件有缺损或不符合要求，及时与土建施工单位协调，补埋或处理。所有的一期混凝土与二期混凝土的结合面，都要进行凿毛处理。 根据门槽设备的大小，提前准备有足够断面和数量的临时钢支撑对调整完成的门槽埋件进行加固，以保证门槽的安装精度，防止安装后的门槽及预埋件出现变形。 13.3.1.6布置电焊机和其他施工设备，满足设备的安装需要。 13.3.1.7搭设脚手架及安全防护设施 ⑴施工脚手架搭设前作好设计方案和施工方案，要求安全可靠，且同时能满足安装和二期混凝土施工的需要。 ⑵合理设置安全梯道，在必要的部位布设安全网和栏杆。 根据设计和规范要求编制详细的《施工工艺措施》报监理工程师审批，《施工工艺措施》中要包括安装、测量、焊接、加固、工期、安装偏差以及安全等内容，施工时也要严格按照批准的措施进行。确须调整的措施也必须要经监理工程师审批后才能施工。 埋件安装的基本要求 13.3.2.1埋件安装误差要求按招标书→技术文件→设计图纸→DL/T5018规范的顺序执行。 13.3.2.2所有埋入一期混凝土及二期混凝土的基础构件必须符合设计图样的要求。 13.3.2.3埋件安装包括主轨、副轨、反轨、侧轨、底槛、门楣（或胸
5.11 闸门及启闭机施工 5.11.1闸门制造 闸门制造按施工图纸招标文件要求及有关闸门制造的规定规范执行。 5.11.2制作方案 闸门制造在符合设计要求的制造资质等级的闸门制造单位定制。 5.11.3闸门安装及调试 ⑴ 闸门安装程序（闸门安装程序流程图）⑵闸门埋件安装工艺闸门埋件 的安装精度是闸门活动自如、有效止水的关 键，而且二期砼浇筑后无法调整，因此，必须严格保证安装精度符合设计要求及 相关规范要求。 ①放线：用经纬仪根据建筑物的轴线，将闸门槽中心线和闸门孔中心线画在 闸门平台上并弹上墨线，依据土建提供的标高点，在闸墩的下部做出标高标记。 ②底座安装：底座是闸门的下止水口，工作面的水平度和标高尤其重要，为此，应在底座上划出中心线，并用水平仪进行找平、找正、校好标高。 ③墩埋件的安装：墩埋件吊装就位后，先把找正样板安装在闸门平台上，在墩埋件上下两端互成90°的方位安装高速螺栓，并用钢丝找正墩埋件，其顺序为：利用调整螺栓先同时找正 2 个下游墩埋件，然后找正 2 个上游墩埋件。先找墩埋件的上、下两端，再复核中间各点（每1～1.5m 测一点）。 ⑶ 闸门门叶安装 ①闸门门叶安装工艺 静平衡试验→防腐涂漆→导轮注油→安装止水橡皮→闸门安装 ②吊装就位：由于闸门较重，施工中根据实际情况采用行车吊装。闸门安装用行车从闸门安装孔内放入，行车的钩绳提前改为单抽以保护吊装高度，同时提高效率，行车的作业位置在闸门平台上。安装前，应派人清除闸室及埋件的一切障碍物得以测底槛平直度，以闸室中心线复测门槽内侧出水座、侧滚轮座的宽度、平直度，做好检测记录，吊运过程中若有变形，在安装进行彻底处理。 ③门叶安装就位在槛上放两根同等高程道木，防止闸门吊入门槽内下降时， 门叶底缘与底槛相碰，待门叶下降到一定位置后再撤去道木，待门叶放到底后， 调整两侧，使止水压缩量应相同，底止水橡皮与底槛接触良好，底止水橡皮压缩量符合要求，并做好检测记录。
弧形闸门及启闭机安装施工方案 一、工程概述 黄田水库是以防洪为主、兼有灌溉、供水发电等综合利用的水利工程。其中溢洪道为单孔泄水建筑物，孔净宽为14m，闸门底砍高程为▽249.934。闸门为弧形钢闸门，由门叶、支腿、支铰、启闭机等部分组成，其中门叶重31.2t，两个支腿各重11.1t。启闭机共两台，每台重5.3t。 该工程钢构件体积和单重都比较大，构件现场组对焊接需要严密的技术措施来控制焊接变形量。为了不影响吊装，闸室段闸门附近三条支撑梁安排在闸门安装完毕后进行施工。 二、闸门安装 （一）、安装工艺流程图（见下页流程图） （二）、工作闸门安装方法 1、闸门现场拼装应严格控制焊接变形： （1）、从事现场安装焊缝的焊工，必须持有有效的合格证书； （2）、无损检测人员必须持有国家专业部门签发的资格证书，评定焊缝质量应由Ⅱ级或Ⅱ级以上的检测人员担任； （3）、每批焊接材料都必须具有产品质量证明书和使用说明书，并进行抽样检验； （4）、所有焊缝的外观检查、无损探伤都要按照《水利水电工程钢闸门制造安装及验收规范》（DL/T5018-94）的规定进行。焊缝无损探伤的抽查率，除符合上述规范规定外，还必须遵照监理的指定，抽查容易发生缺陷的部位；
（5）、施工过程中，必须按照监理指示，以有效消除焊接应力。 2、首先进行支铰座安装，用拉链葫芦将铰座吊起对准预埋螺栓，先留出四孔螺孔（上、下、左、右各一个）不要拧紧，检查铰底座与底盘之间间隙，调整好铰座的位置，最后再拧紧四孔螺栓，铰座安装后，严格检查两铰座的同轴度，相互调整达到规范要求，最后浇筑二期砼即可。
3、门叶下半节吊入安装位置，在支臂拼装前用拉链葫芦将下半节固定。 4、将支臂吊入支铰座并连接铰轴，再通过连接螺栓与门叶连接，左右两只支臂都安装后，检查安装尺寸，等尺寸合格后再将螺栓拧紧。 5、在下半节门叶与支臂安装焊接完毕后，搭设操作排架，然后用25t 汽车吊将上半叶闸门吊装用背水面设置的临时吊点，调整前后方向，上吊点调整上下方向，上、下半节完全吻合后，先用分段时的临时螺栓固定，复查安装尺寸，等合格后再进行最后组装焊接，焊接尽量避免仰焊，难于避免时，应由具备相应资格的焊工施焊。 6、闸门安装完毕后，拆除安装用的临时焊件，修整好焊缝，清除埋件表面和门叶上的所有杂物，在各转动部位按施工图纸要求灌注润滑脂，并拆除操作排架。 7、待启闭机安装调试后，对闸门进行调整，在无水条件下，做全行程启闭试验，检查支铰转动情况，做到启闭过程平稳无卡阻、水封胶皮无损伤。调试过程中，必须对水封橡皮与不锈钢水封底板的接触面采用清水冲淋润滑以防损坏水封橡皮。在闸门全关位置，水封橡皮无损伤，漏光检查合格，止水严密，有条件时做动水启闭试验。 三、启闭机安装 （一）、启闭机安装流程图
水闸闸门监控系统详细 IMB standardization office【IMB 5AB- IMBK 08- IMB 2C】
水闸闸门遥控与监测系统方案 1、概述 某水闸共5孔平板闸门，闸门宽度8米，闸身长40米。目前使用的水闸监控系统已经完全损坏，使用中存在以下问题： （1）不能实现定点控制闸门开度。目前各闸门的定点控制均由值班人员手动完成。由于现场控制站在闸顶楼上，值班人员只能凭现场聆听闸门与卡位相接的声音实现定点控制闸门开度，在下雨等噪音严重的情况下往往会因无法听到声音而难以定位，监控效率低，且存在安全隐患； （2）闸门现场控制站的PLC坏掉，工作不稳定，其他装置是否损坏不确定； （3）无法实现远程监控功能，不能满足监控管理自动化的要求。2、 系统工作范围 本系统功能的实现： （1）五孔平板闸门的自动控制：通过工控机现地实现左右四扇闸门的全开、全关控制和中间闸门的全开、半开、全关控制。也可在监控室上位机远程控制闸门开度； （2）五孔平板闸门的手动控制：在工控机故障或其他特殊情况下，采用手动控制方式实现各种控制；
（3）主要参数的采集与显示：采集各孔闸门位置及状态信号、上下游水位和闸基扬压力信号，并在控制面板和上位机上显示； （4）视频监控功能：设多台定点视频监控摄像头对闸门进行监视，在监控室可以实时对闸门进行监控。 系统监控内容 输入/输出信号统计 闸门监控系统报警信号统计 闸门监控系统 系统设计
考虑到水闸五孔闸门和启闭机分组监控的特点，本方案根据要求设计一套以工控机为主控设备并配置手动操作与执行设备组成的分层分布式计算机监控系统，该系统由一台上位机、一台现地工控机单元、摄像头、视频显示器等组成。在监控室可以通过显示器远程监视闸门的运行状况，并实现远程发送控制指令；现场控制站能接收来自上位机的控制指令进行控制，也可以单机独立控制，特殊情况下实现手动控制。系统总体结构 监控系统总体由闸门监控子系统和视频监控子系统构成。总体框图如图1所示： 图1 水 闸监控系统总体框图
汤山现代农业示范园节制闸及滚水坝工程 闸 门 安 装 专 项 方 案 编 制： 审 核： 批 准： 0 一一年六月二十日
闸门及启闭机安装 」、埋件安装 （一）、埋件安装工艺流程图
（二）、埋件安装方法 1、采用16T汽车吊将埋件吊至门槽，并利用千斤顶调节螺杆，进行精调、检查验收后再加固。 2、利用电动葫芦在门槽内搭建活动工作平台，以便于埋件安装、尺寸测量及焊接。 3、埋件就位调整完毕，与一期混凝土中的预留锚栓、锚筋或一期预埋连接件焊牢。严禁将加固材料直接焊接在主轨、反轨、底槛等的工作面上或水封座板上。 4、埋件上所有不锈钢材料的焊接接头，必须使用相应的不锈钢焊条进行焊接。 5、埋件所有工作面上的连接焊缝，在安装工作完毕和浇筑二期混凝土后，仔细打磨，其表面粗糙度应与焊接构件一致。 6、埋件安装完毕后，对所有的工作表面进行清理，门槽范围内，影响闸门安全运行的外露物必须清除干净，并对埋件的最终安装精度进行复测，作好记录报送监理。 7、安装好的门槽，除了主轨道轨面、水封座的不锈钢表面外，其余 外露表面，进行防腐处理。 二、闸门安装 （一）、工作闸门安装工艺流程图
（二）、检修门安装工艺流程图 （三）、工作闸门安装方法 1、闸门现场拼装应严格控制焊接变形： （1 ）、从事现场安装焊缝的焊工，必须持有有效的合格证书；（2）、无损检测人员必须持有国家专业部门签发的资格证书，评定焊
缝质量应由H级或H级以上的检测人员担任； （3 ）、每批焊接材料都必须具有产品质量证明书和使用说明书，并进行抽样检验； （4）、所有焊缝的外观检查、无损探伤都要按照《水利水电工程钢闸门制造安装及验收规范》（DL/T5018-94 ）的规定进行。焊缝无损探伤的抽查率，除符合上述规范规定外，还必须遵照监理的指定，抽查容易发生缺陷的部位； （5）、施工过程中，必须按照监理指示，以有效消除焊接应力。 2、安装支铰座，用葫芦将铰座吊起对准预埋螺栓，先留出四孔螺孔 （上、下、左、右各一个）不要拧紧，检查铰底座与底盘之间间隙，调整好铰座的位置，最后再拧紧四孔螺栓，铰座安装后，严格检查两铰座的同轴度，相互调整达到规范要求。 3、门叶下半节吊入门槽，在支臂拼装前用拉链葫芦将下半节固定。 4、将支臂吊入门槽先连接铰轴，再通过连接螺栓与门叶连接，左右两只支臂都安装后，检查安装尺寸，等尺寸合格后再进行焊接。 5、在下半节门叶与支臂安装焊接完毕后，用上方设置的两个临时吊点将上半节吊起，对准下半节落下，用背水面设置的临时吊点，调整前后方向，上吊点调整上下方向，上、下半节完全吻合后，先用分段时的临时螺栓固定，复查安装尺寸，等合格后再进行最后组装焊接，焊接尽量避免仰焊，难于避免时，应由具备相应资格的焊工施焊。 6、闸门安装完毕后，拆除安装用的临时焊件，修整好焊缝，清除埋件表面和门叶上的所有杂物，在各转动部位按施工图纸要求灌注润滑

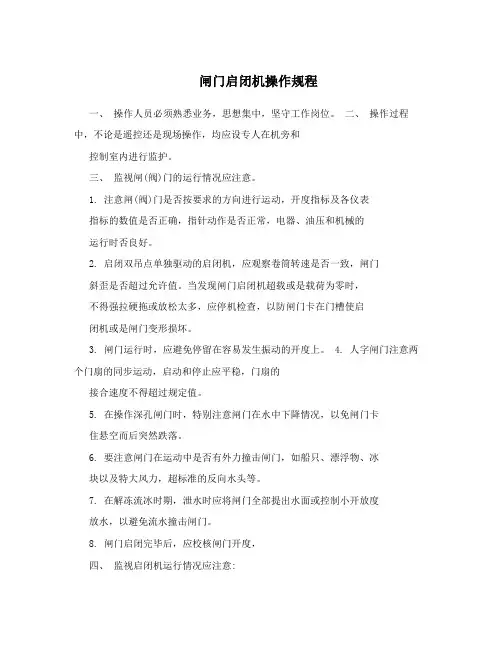

鱼岭水库排沙泄洪闸门启闭机操作规程 一、操作人员必须熟悉业务，思想集中，坚守工作岗位。 二、操作过程中，不论是遥控还是现场操作，均应设专人在机旁和 控制室内进行监护。 三、监视闸门的运行情况应注意。 1.注意闸门是否按要求的方向进行运动，开度指标及各仪表指标的 数值是否正确，指针动作是否正常，电器、油压和机械的运行时否良好。 2.启闭双吊点单独驱动的启闭机，应观察卷筒转速是否一致，闸门 斜歪是否超过允许值。当发现闸门启闭机超载或是载荷为零时，不得强拉硬拖或放松太多，应停机检查，以防闸门卡在门槽使启闭机或是闸门变形损坏。 3.闸门运行时，应避免停留在容易发生振动的开度上。 4.闸门注意运动，启动和停止应平稳，门扇的接合速度不得超过规 定值。 5.在操作闸门时，特别注意闸门在水中下降情况，以免闸门卡住悬 空而后突然跌落。 6.要注意闸门在运动中是否有外力撞击闸门，如漂石、漂浮物、冰 块以及特大风力，超标准的反向水头等。 7.在解冻流冰时期，泄水时应将闸门全部提出水面或控制小开放度 放水，以避免流水撞击闸门。 8.闸门启闭完毕后，应校核闸门开度，
