反渗透海水淡化工程设计方案
目录 1、设计基础 2、工艺流程及说明 3、控制系统说明 4、设备技术规范 5、技术服务内容 6、技术保证 7、供配电和原材料供应 8、环境处理 9、投资方式与运行管理 10、建设内容与施工期 11、投资估算 12、经济效益及社会效益评价 前言
蚂蚁岛位于舟山本岛东南部，北临沈家门和普陀山，距沈家门8海里，常住人口在4300人左右，是一个以渔业为主，有著名的虾皮加工市场的岛屿。岛上风景秀丽，民风淳朴。近几年来随着旅游业的兴起，已发展成为旅游景区。 蚂蚁岛是舟山市13个严重缺水的岛屿之一，且受地理、地形的制约，淡水资源开发难度很大。平常年全岛可供淡水13万m3，需水量为19万m3，缺水约5万m3，缺水量比较大。鉴于水源不能满足岛内生活水平的提高和各产业的发展，所以需新增水源，开拓稳定可靠的淡水资源，是缓解蚂蚁岛淡水资源缺乏的根本措施。在政府和有关技术部门于2005年5月对本地区虾峙镇的“300吨/日的反渗透海水淡化工程”进行调研的基础上，对蚂蚁岛建设总制水能力为“200吨/日的反渗透海水淡化工程”正式立项。 据本公司提供的信息，对蚂蚁岛筹建“200吨/日的反渗透海水淡化工程”进行工程投资并参与建设，现就“200吨/日的反渗透海水淡化工程”进行方案设计，提供以下设计方案，以供负责项目部门参考。 1.0 设计基础 1.1 本方案涉及的流程及设备是能满足制备生活饮用水，有如
下要求； 1.1.1 产水用途：生活饮用水。 1.1.2 系统出力：200m3/d（25℃）。 1.1.3 系统回收率：35%~40%。 1.1.4 系统配置：取水、预处理、一级反渗透（RO）除盐装置及相关辅助设备。 1.2 本方案主要依据如下： 1.2.1 海水水源：用户提供。 1.2.2 原水水质分析：水质报告。 1.2.3 设计界限：从取水点至终端水箱。 1.2.4 其它涉及的设计基础条件将在技术联络中讨论确定。 1.3 设备制造及设计参考标准： 1.3.1 JB2932-86《水处理设备制造条件》。 1.3.2 HGJ34-90《化工设备管道外防腐设计规定》。 1.4 出水水质：达到生活饮用水水质卫生规范（2001） 1.5 系统对外要求：
典型超纯水工艺流程设 计方案 集团标准化小组：[VVOPPT-JOPP28-JPPTL98-LOPPNN]
1纯化水工艺设计方案：（产水水质标准达到的标准：中国药典2005版纯化水标准） 自来水→预处理→一级反渗透→一级EDI→UV杀菌→超滤除热原设备→用水 自来水→预处理→一级反渗透→二级EDI→UV杀菌→超滤除热原设备→用水 2注射用水工艺设计方案：（产水水质标准达到的标准：中国药典2005版注射用水标准） 自来水→预处理→一级反渗透→一级EDI→微滤→多效蒸馏除热原设备→用水 自来水→预处理→一级反渗透→二级EDI→微滤→超滤除热源设备→用水 3电厂高压锅炉给水工艺设计方案（产水水质标准达到的标准：工业锅炉水质GB1576-2001） 自来水→预处理→一级反渗透→脱气装置→二级EDI→微滤→用水 自来水→预处理→一级反渗透→脱气装置→PH调节→二级反渗透→一级EDI→微滤→用水 4微电子/半导体级超纯水工艺设计方案（产水水质标准达到的标准：中国电子工业部高纯水水质试行标准） 自来水→预处理→一级反渗透→脱气装置→二级EDI→UV杀菌装置→超滤→用水 自来水→预处理→一级反渗透→脱气装置→PH调节→二级反渗透→一级EDI→抛光混床→UV杀菌装置→超滤→用水 5实验室用分析级纯水工艺设计方案（产水水质标准达到的标准：分析级实验室用水标准 GB6682-2000） 自来水→预处理→一级反渗透→二级EDI→UV杀菌装置→超滤→用水 自来水→预处理→二级反渗透→一级EDI→UV杀菌装置→超滤→用水 进水电导率在400～1000μs/cm的含EDI设备的典型超纯水工艺流程设计方案 1纯化水工艺设计方案：（产水水质标准达到的标准：中国药典2005版纯化水标准） 自来水→预处理→一级反渗透→二级EDI→UV杀菌→微滤→用水 自来水→预处理→一级反渗透→脱气装置→PH调节→二级反渗透→一级EDI→UV杀菌→微滤→用水 2注射用水工艺设计方案：（产水水质标准达到的标准：中国药典2005版注射用水标准） 自来水→预处理→二级反渗透→一级EDI→多效蒸馏除热源设备→用水 自来水→预处理→一级反渗透→二级EDI→UV杀菌装置→超滤除热源设备→用水 3电厂高压锅炉给水工艺设计方案（产水水质标准达到的标准：工业锅炉水质GB1576-2001） 自来水→预处理→一级反渗透→脱气装置→PH调节→二级反渗透→一级EDI→混床→微滤→用水自来水→预处理→一级反渗透→脱气装置→二级EDI→微滤→用水 4微电子/半导体级超纯水工艺设计方案（产水水质标准达到的标准：中国电子工业部高纯水水质试行标准） 自来水→预处理→一级反渗透→脱气装置→二级EDI→抛光混床→UV杀菌装置→超滤→用水

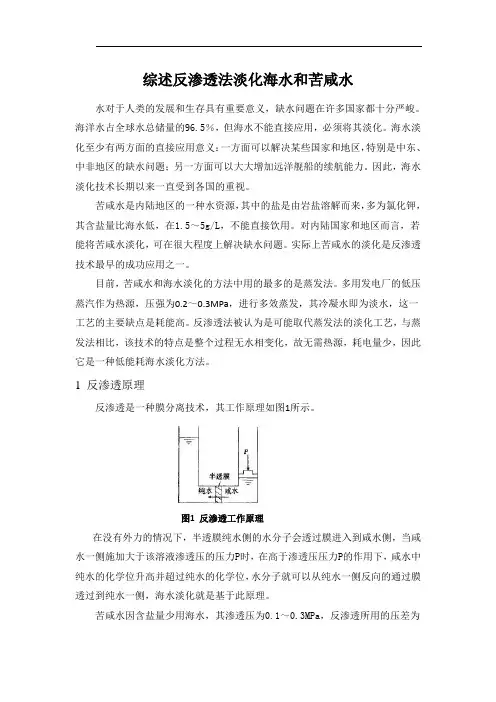

海水淡化技术及建设投资运行成本介绍 1.海水淡化技术发展现状 海水淡化又被称为海水脱盐，也就是从海水中获取淡水的技术和过程。从海水中取出淡水或者除去海水中的盐分，都可以达到淡化的目的。从这两条路线出发，海水淡化分为两类。采用从海水中分离出淡水的方法又可以细分为蒸馏法、冷冻法、反渗透法、水合物法和溶剂萃取法；而第二类则包括电渗析法和离子交换法。其中目前得到大规模商业应用是反渗透法和蒸馏法。 （1）反渗透海水淡化技术 对透过的物质具有选择性的薄膜称为半透膜，一般将只能透过溶剂而不能透过溶液的薄膜称之为理想的半透膜。当半透膜把不同浓度的溶液隔开后，在自然情况下，水流是从低浓度盐水侧往高浓度盐水侧流动；当在高浓度盐水侧加上一个适当的压力后，也会将水从高浓度侧压到低浓度侧，见图1。反渗透海水淡化就是利用该原理，用高压泵将海水增压后，借助半透膜的选择截留作用来除去水中的无机离子得到淡水。由于反渗透膜的截留粒度小于10×10-10 m，所以反渗透海水淡化同时能滤除各种细菌、病毒，获得高质量的纯水。 图1. 反渗透海水淡化技术原理 一般说来，反渗透海水淡化工艺包括四部分：预处理、反渗透、后处理及清洗系统，图2是一种反渗透海水淡化系统的典型工艺流程。

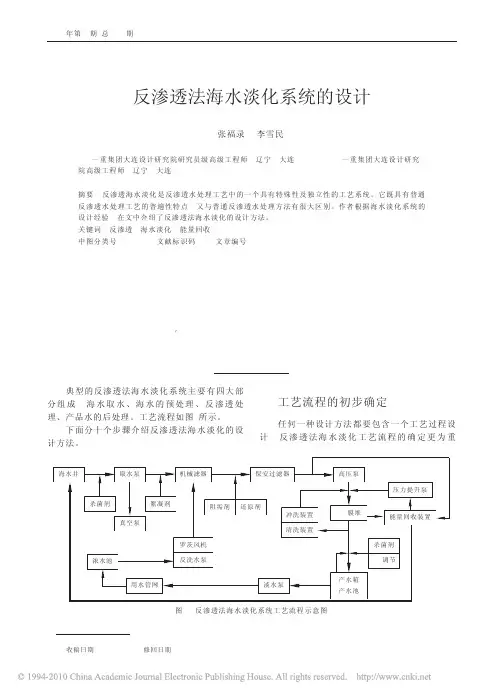

图2. 反渗透系统典型工艺流程图 预处理系统的目的是为了充分发挥反渗透淡化系统的技术优越性，保障良好的设计性能和长时间的安全运行，特别是为了保证膜的使用寿命（一般情况下，自来水和苦咸水反渗透膜的使用寿命为5年，而海水膜的使用寿命为3年）而设置。由于供给的源水不同，其水质组成与杂质成分千差万别，预处理系统也有很大的区别，在决定预处理系统时需要丰富的基础理论知识和工程实际经验。 反渗透装置的主体由反渗透膜堆和高压泵两部分组成，反渗透组件是整个系统的心脏部分，而高压泵是系统的关键部件。高压泵把进水升压至不同的压力进入膜堆，透过膜的水作为产品水，而未透过膜的作为浓盐水排放。其设计的核心在于根据不同的原水水质安排不同的回收率，以及通过流程及设备的选用使系统尽可能的节能。一般情况下自来水及苦咸水回收率可以做到45%～75%，有些系
奥凯〖反渗透设备〗概述； Okay reverse osmosis water treatment equipment(inverse)with high selectivity for reverse osmosis membrane element desalination rate can be high up to99.7%.So the choice of high salt rejection rate,low osmotic pressure,high flux membrane, can be the most salt ions removal from water. Ro(reverse osmosis)is a kind of pressure driven by a semipermeable membrane, the selection of interception function,the solution of the solute and solvent separation separation method.They are widely used in various liquid separation and concentration.Water treatment process,water,inorganic ion,bacteria,virus, organic matter and colloid and other impurities are removed,to obtain a high quality water. 奥凯反（逆）渗透水处理设备采用选择性较高的反渗透膜元件除盐率可以高达99.7%。所以选择脱盐率高，低渗透压力，高通量的膜，可以将水中的大部分的盐离子去除。 反渗透（逆渗透）是一种在压力驱动下，借助半透膜的选择截留作用，将溶液中的溶质与溶剂分开的分离方法。目前被广泛的应用于各种液体的分离与浓缩。水处理工艺中，将水中无机离子、细菌、病毒、有机物及胶质等杂质去除，以获得高质量的水。 奥凯〖反渗透设备〗原理： Ro(reverse osmosis)technology:reverse osmosis is REVERSE OSMOSIS,it is the United States of America NASA set international scientists,in support of the government,to spend billions of dollars,after many years of research into.Reverse osmosis principle is applied in water on one side than the natural osmotic pressure greater pressure,so that the water molecules from the high concentrations of a reverse osmosis to the low concentration of a party.Due to the reverse osmosis membrane pore size is much smaller than a virus and bacterial hundreds of times or even thousands of times,so a variety of viruses,bacteria,heavy metal,solid solubles,organic pollution,such as calcium and magnesium ions cannot pass reverse osmosis membrane,so as to achieve the purpose of purifying water quality softening. Reverse osmosis membrane of the epidermis is covered with many very fine pores of the membrane,the membrane surface selective adsorption of a layer of water molecules, salt solute is membrane rejection,higher valence ion exclusion of more distant, film hole surrounding water molecules in reverse osmosis pressure role,through the membrane of the capillary effect of water and salt to reach out.RO membrane pore size< 1.0nm,thus can remove at least one bacterium Pseudomonas aeruginosa (specifically10-10m3000influenza virus(800),specifically for10-10m), meningitis,virus(10-10m200specifically for various viruses,can even remove pyrogen
反渗透设备是将原水经过精细过滤器、颗粒活性碳过滤器、压缩活性碳过滤器等，使较高浓度的水变为低浓度水，洁净度几乎达到100%，所以人们称这种产水机器为反渗透纯水设备。 目前这种净水设备的应用非常广泛，下面跟大家介绍一下反渗透设备的工艺流程。 1.原水罐 储存原水，用于沉淀水中的大泥沙颗粒及其它可沉淀物质，同时缓冲原水管中水压不稳定对水处理系统造成的冲击，如水压过低或过高引起的压力传感的反应。 2.原水泵 恒定系统供水压力，稳定供水量。 3.多介质过滤器 采用多次过滤层的过滤器，主要目的是去除原水中含有的泥沙、铁锈、胶体物
质、悬浮物等颗粒在20um以上的物质，可选用手动阀门控制或者全自动控制器进行反冲洗、正冲洗等一系列操作。保证设备的产水质量，延长设备的使用寿命。 4.活性炭过滤器 系统采用果壳活性炭过滤器，活性炭不但可吸附电解质离子，还可进行离子交换吸附。经活性炭吸附还可使高锰酸钾耗氧量（COD）由15mg/L(O2）降至2～7mg/L(O2），此外，由于吸附作用使表面被吸附复制的浓度增加，因而还起到催化作用、去除水中的色素、异味、大量生化有机物、降低水的余氯值及农药污染物和除去水中的三卤化物（THM）以及其它的污染物。同时，设备具有自我维护系统，运行费用很低。 5.离子软化系统/加药系统 R/O装置为了溶解固体形物的浓缩排放和淡水的利用，为防止浓水端特别是RO装置最后一根膜组件浓水侧出CaCO3, MgCO3, MgSO4, CaSO4, BaSO4, SrSO4, SiSO4的浓度积大于其平衡溶解度常数而结晶析出，损坏膜原件的应有特性，在进入反渗透膜组件之前，应使用离子软化装置或投放适量的阻垢剂阻止碳酸盐，SiO2，硫酸盐的晶体析出. 6.精密过滤器 采用精密过滤器对进水中残留的悬浮物、非曲直粒物及胶体等物质去除，使RO系统等后续设备运行更安全、更可靠。滤芯为5um熔喷滤芯，目的是把上级过滤单元漏掉的大于5um的杂质除去。防止其进入反渗透装置损坏膜的表面，从而损坏膜的脱盐性能。
二级反渗透 ( R O ) 使用说明书 杭州安泰环保工程有限公司
目录 一.工作原理 --------------------------------------------------------------------------------------------------------2二.反渗透（R O）的常用术语 ---------------------------------------------------------------------------------3三.反渗透进水水质要求 ---------------------------------------------------------------------------------------3四.反渗透的标准操作规程 SOP-----------------------------------------------------------------------------4五.P L C控制原理 -----------------------------------------------------------------------------------------------6六.加药的药剂调配及加药泵的调节 ---------------------------------------------------------------------7七.反渗透的调试操作规程（S O P） ----------------------------------------------------------------------8附：典型开机顺序-------------------------------------------------------------------------------------- 9 八.反渗透的清洗操作规程（S O P） ------------------------------------------------------------------10九.反渗透系统停机及保存注意事项 --------------------------------------------------------------------14附表：反渗透系统常见故障的分析
海水淡化 工艺设计方案 姓名：董福林 所在班级：海化13-1 学号：201338042113 二○一四年十二月
目录 1.方案方法选择 2.原理介绍 3取水方式 4 海水预处理 5加药装置的选择 6反渗析主机介绍 7管道选择

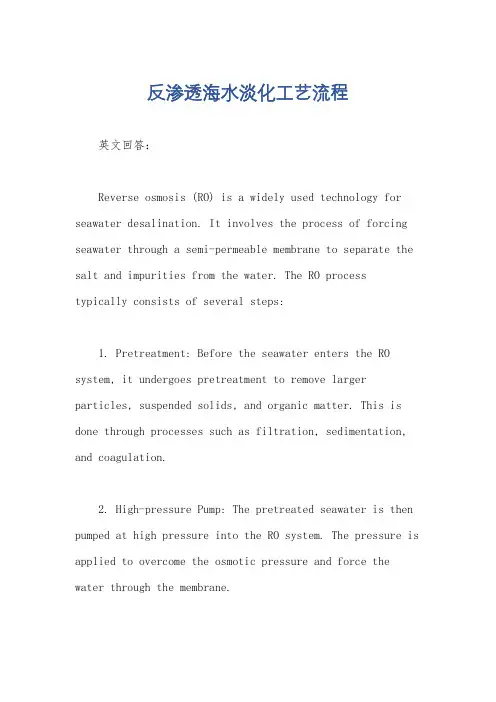

8工艺流程图 9结语 方案方法选择 海水淡化技术种类很多，有蒸馏法（多级闪蒸、多效蒸馏、压汽蒸馏等）、膜法（反渗透、电渗析、膜蒸发等）、离子交换法、冷冻法等，但适用于大规模淡化海水的方法只有多级闪蒸、多效蒸溜和反渗透法 反渗透法与现有其他分离方法（如蒸发、冷冻等）相比，具有相态不变、无需加热、设备简单、效率高、占地小、操作方便、能量消耗少、适应性强等显著特点。而且采用反渗透技术不会造成环境的二次污染，排污费用较低，容易达到环保要求，制水成本可大幅度降低，易于大规模工业化生产。 原理介绍 当向浓溶液一侧施加一个大于渗透压的外压时，浓溶液中
的水就会通过半透膜流向稀溶液，使浓溶液的浓度更大，这一过程就是渗透的相反过程，称为反渗透渗。反渗透是非自发过程 取水方式的确定 在海水淡化系统中，取水方式对海水的预处理有较大的影响。如果考虑因素不全面，会严重影响反渗透的效果，给保安过滤器及反渗透膜堆增大工作负荷。 取水方式应考虑如下因素：取水位置的选择；台风对取水设施的影响；从取水处输送至预处理系统的方式方法；取水泵的选择（潜水泵或端吸泵等）；海潮对取水水位的影响；海水温度的变化；海水的腐蚀性；海水中微生物、细菌、藻类等。 考虑以上因素后，一般有如下四种取水方式：海滩井取水；表层海水取水；海床过滤取水；海滩水平暗渠取水。具体采用何种取水方式，要在综合考虑各种因素后才可确 海水预处理 微滤和纳滤技术用于海水预处理海水不仅硬度高，且水中的悬浮物、胶体物质、微生物、细菌等会使膜受到污染、侵蚀，水的温度、pH值、余氯含量、压力等参数的变化也会影响膜的性能，所以给水预处理对反渗透安全运行是至关重要的。传统的常规海水预处理包括：灭菌沉降、过滤、软化、脱气等，需要多
反渗透水处理技术主要工艺及基本指标 一、反渗透设备基本原理 RO反渗透技术是一种高科技水处理技术，它依靠反渗透膜在压力下使溶液中的溶剂和溶质分离的特性工作。“渗透”是一种物理现象，逆渗透就是在含有盐及各种细微杂质的水中(即原水)施加比自然渗透更大的压力，使水从浓度高的一方逆渗透到浓度低的一方，而原水中绝大多数的细微杂质、有机物、重金属、细菌、病毒及其它有害物质等都经污水出口排放掉。 二、反渗透设备标准工艺流程图 三、反渗透纯水设备主要工艺流程说明 1.原水罐(可选) 储存原水，用于沉淀水中的大泥沙颗粒及其它可沉淀物质。同时缓冲原水管中水压不稳定对水处理系统造成的冲击。(如水压过低或过高引起的压力传感的反应)。 2.原水泵 恒定系统供水压力，稳定供水量。 3.多介质过滤器
采用多次过滤层的过滤器，主要目的是去除原水中含有的泥沙、铁锈、胶体物质、悬浮物等颗粒在20um以上的物质，可选 用手动阀门控制或者全自动控制器进行反冲洗、正冲洗等一系列操作。保证设备的产水质量，延长设备的使用寿命。 4.活性炭过滤器 系统采用果壳活性炭过滤器，活性炭不但可吸附电解质离子，还可进行离子交换吸附。经活性炭吸附还可使高锰酸钾耗氧量(COD)由15mg/L(O2)降至2～7mg/L(O2)，此外，由于吸附作用使表面被吸附复制的浓度增加，因而还起到催化作用、去除水中的色素、异味、大量生化有机物、降低水的余氯值及农药污染物和除去水中的三卤化物(THM)以及其它的污染物。可选用手动阀门 控制或者全自动控制器进行反冲洗、正冲洗等一系列操作。保证设备的产水质量，延长设备的使用寿命。同时，设备具有自我维护系统，运行费用很低。 5.离子软化系统/加药系统 R/O装置为了溶解固体形物的浓缩排放和淡水的利用，为防止浓水端特别是RO装置最后一根膜组件浓水侧出现 CaCO3,MgCO3,MgSO4,CaSO4,BaSO4, SrSO4, SiSO4的浓度积大于其平衡溶解度常数而结晶析出,损坏膜原件的应有特性,在进入
广东南方营养保健品有限公司（5.0 m3/h 二级反渗透+EDI纯化水设备）方案报价书
目录 （一）公司简介 (2) （二）设计总导则 (3) （三）设计原始资料 (4) （四）系统对外界的要求 (4) （五）系统流程图 (5) （六）系统流程说明 (5) （七）系统配置及报价 (27) （八）交货期及付款方式 (29) （九）验收标准 (29) （十）设备技术服务内容 (29) （十一）安装、调试、售后服务 (31) （十二）施工现场管理 (32)
一、公司简介 二、设计总导则 2.1技术设计导则 本套水处理设备为5.0m3/h二级反渗透+EDI的纯化水系统，整套设备工艺的设计是基于充分考虑下列因素的基础上制定的： 2.1.1原水水质； 2.1.2用户对产品水的水质和产水量的要求； 2.1.3工艺设计的可靠性； 2.1.4设备对原水水质改变的适应能力； 2.1.5操作的简便性与运行的智能化； 2.1.6废液的处理与排放符合环保要求； 2.1.7投资和运行费用； 2.1.8设备的物理及化学清洗功能； 2.1.9产水质量的稳定性。 2.2 本技术总则用于本工程的水处理脱盐系统。它提出了该系统的功能设 计、结果、性能、安装和调试方面的技术要求。 2.3 需方即使未规定所有的技术要求和适用的标准，供方应提供一套满足 本技术方案和所列标准要求的高质量产品及其相应服务。对国家安全、环境保护高强制性标准，必须满足其要求。 2.4 设备采用的专利涉及到的全部费用均包含在设备报价中，供方应保证 需方不承担有关的设备专利的一切责任。 2.5 供方应提供高质量的设备。这些设备应是技术先进、经济上科学合理、 质量成熟可靠的产品，能满足需方的各项要求。所有设备的设计、制造和安装应保证工作的可靠性，并保证尽可能少的维修量。所有设备的设计结构及配置，必须保证运行中操作者的安全，防护设施及噪音，
作者：Abao005 浅析反渗透在海水淡化中的应用 摘要：海水淡化自古以来就是人们梦寐以求的，现在已经变为现实，尤其是近几年来，反渗透技术由于其投资少、能耗低、成本便宜、建设周期短等优点。已多次在国际海水淡化会化招标中胜出。本文主要介绍反渗透技术的发展，介绍了膜、组器、设备以及应用工艺的创新性开拓，其中包括不对称膜、复合膜。 关键词：海水淡化，渗透，反渗透，膜分离
引言 海水的组成很复杂，已知海水中含有80 多种化学元素，主要以离子形式存在。在海水浓缩、结晶过程中，则以盐的形式析出。其中Cl -，Na +，Mg 2+等11 种含量超过1 ×10 - 6的元素是海水的主要成份，占海水总含盐量的99.58% 。此外，海水中还存在某些同位素，重要的有氢的同位素氘等。海水中也溶解有多种气体，含量最多的为二氧化碳、氮和氧。空气中的稀有气体氩、氦和氖，在海水中也有微量存在。溶解在海水中的二氧化碳，与淡水中的情况不同，淡水中的二氧化碳主要是以游离状态存在，可用煮沸或减压等方法驱除。海水中的二氧化碳除少量是游离状态外，主要是以碳酸根及碳酸氢根形式存在，需加入强酸方可逐出，用一般的方法难以驱逐。海水中还含有各种数量不等的无机和有机悬浮物，因此要从海水中提取淡水并不是一件很容易的事。 世界上淡水资源不足，已成为人们日益关切的问题。作为水资源的开源增量技术，海水淡化已经成为解决全球水资源危机的重要途径。反渗透法于20世纪70年代起用于海水净化，经过几十年的发展，随着反渗透膜性能提高、预处理技术进步、能量回收率的提高等，已成为投资最省、成本最低、应用范围广泛的海水淡化技术，也是目前最清洁的方法。 一、反渗透简介 反渗透又称逆渗透，一种以压力差为推动力，从溶液中分离出溶剂的膜分离操作。对膜一侧的料液施加压力，当压力超过它的渗透压时，溶剂会逆着自然渗透的方向作反向渗透。从而在膜的低压侧得到透过的溶剂，即渗透液；高压侧得到浓缩的溶液，即浓缩液。若用反渗透处理海水，在膜的低压侧得到淡水，在高压侧得到卤水。 反渗透时，溶剂的渗透速率即液流能量N为： N＝Kh(Δp－Δπ) 式中Kh为水力渗透系数，它随温度升高稍有增大；Δp为膜两侧的静压差；Δπ为膜两侧溶液的渗透压差。稀溶液的渗透压π为：
反渗透海水淡化技术的发展 海水淡化是从海水中获取淡水的技术和过程。早在50年代，为解决“水的危机”，美国从52年起专设盐水局，74年后转为资源技术局，不断推进水资源和脱盐的技术进步，其中反渗透法海水淡化（SWRO）就是1953年据膜和海水界面有一纯水层而提出的。 l、前言 水是生命的源泉，是社会和经济发展的命脉，是人类宝贵的不可替代的自然资源。当前缺水已成为世界性问题，成为制约社会进步和经济发展的瓶颈，解决水资源的供需矛盾，对我国的可持续发展是非常迫切的和重要的。我国沿海地区仅占全国土地面积的15%，人口的40%，但创造着60%以上的社会总产值，和全国一样，沿海，特别是北方地区以及岛屿的供水严重不足，形势严峻。沿海地区有丰富的海水资源，用海水淡化技术向大海要淡水，满足沿海城镇和岛屿对淡水的需求或紧缺需求，是自古以来人们所梦寐以求的，现在已变为现实。反渗透海水淡化不仅技术上完全可行，而且在许分情况下是经济的。 2、反渗透的发展概况 海水淡化是从海水中获取淡水的技术和过程。早在50年代，为解决“水的危机”，美国从52年起专设盐水局，74年后转为资源技术局，
不断推进水资源和脱盐的技术进步，其中反渗透法海水淡化（SWRO）就是1953年据膜和海水界面有一纯水层而提出的；73年日本通产省下设造水促进中心，专门研究的脱盐技术，欧洲则在尤里卡等计划下推动海水淡化的发展，它们也都以膜法为重点。经过近50年的研究、开发和产业化，SWRO自70年代进入海水淡化市场之后，发展十分迅速。RO用膜和组件已相当成熟，组件脱盐率可高达99.5%以上，有约20年的经验积累，SWRO工艺过程也逐渐成熟，近年来，功交换器和压力交换器的开发成功使能量效率都高达90%以上，从而使SWRO的本体能耗在3kWh/m3淡水以下，成为从海水制取引用水最廉价的方法，进一步增强了SWRO的竞争力。 近几年来，在国际海水淡化中，SWRO以投资最低，能耗最省，成本最低，建造周期短等优势而屡屡中标。SWRO所以能如此成功，与其在膜、组器、设备和工艺等方面的创新性开拓是分不开的。下面是着几方面的简要的发展概况： 3、反渗透的一些重大的创新进展 3.1反渗透膜的进步 在反渗透膜发展的历史中，不对称膜和复合股的研发是创新的两个范例。
反渗透系统工艺流程及说明 原水箱 作用：克服管网供水的不稳定性，保证整个系统的供水稳定连续；同时也给各设备长期性能可靠提供了保障。 选型：PE材质。 控制：水箱配置高水位浮球阀和低水位液位开关。其具备了可靠性高,价格低廉,结构简单,安装方便等优点。当水位处于高位时，浮球阀关闭，停止进水。水位处于低水位时，高水位浮球阀打开，开始向水箱注水。同时，低水位液位开关断开，增压泵停止工作。 增压泵 作用：给预处理各设备提供必需的工作压力。 选型：根据预处理各设备设计压力降（每台过滤设备最大压降0.05Mpa），以及高压泵前压力不能小于0.5Kg/cm2，确定增压泵的工作压力。 控制：泵后用调节阀调节压力及进水量。 机械过滤器 作用：原水首先经过机械过滤器，在过滤器中放置1-16目的精致石英砂，使原水中的絮凝体、铁锈等悬浮杂质在此过程中被截留。由于机械过滤器在工作中截留了大量的悬浮杂质，为保证过滤器的正常工作，必须对过滤器定期进行冲洗、反冲洗。 选型：选用碳钢材质容器. 控制：机械过滤器的反洗操作採用手工控制器，过滤器应每周天进行一次清洗，清洗时间为10-20分钟。 活性碳过滤器 作用：本工艺采用活性碳过滤器，作为反渗透装置的予处理，是非常重要的。反渗透系统要求进水指标SDI≤5，余氯<0.1mg/L。为满足其进水要求，需进一步纯化原水，使之达到反渗透的进水指标。在反渗透装置前设置碳滤器，主要有两
个功能：1、吸附水中部分有机物，吸附率为60%左右；2、吸附水中余氯。吸附粒度在10-20埃左右的无机胶体、有机胶体和溶解性有机高分子杂质以及在砂滤器中是难以去除的余氯。活性碳之所以能用来吸附粒度在几十埃左右的活性物，是由于其结构存在大量平均孔径在20-50埃的微孔和粒缝隙，活性碳的这个结构特点，使它的表面吸附面积能够达到500-2000m2/g，由于一般有机物的分子直径略小于20-50埃，因此活性碳对有机物具有很强的吸附作用。此外活性碳具有很强的脱氯能力，由于余氯具有很强的氧化性，余氯和碳起反应，生成二氧化碳和-1价氯离子，因此只是损失了少量的碳，所以活性碳脱氯可以使用相当长的时间。活性碳不仅仅具有以上功能，还能够去除水中的异味、色素，提高水的澄明度，活性碳使用一段时间后，其吸附能力下降，需要进行再生或更换。所以，原水通过碳滤器后，能大大提高水质，减少对反渗透膜的污染，经过处理后的水质都能达到反渗透装置进水水质要求（余氯<0.1mg/L）。 选型：选用碳钢材质容器。 控制：活性碳过滤器的控制採用手工控制器，由于活性碳过滤器在工作中吸附了大量的悬浮杂质，为保证系统正常工作，每天必须进行冲洗、反冲洗，冲洗过程由清洗时间为10-15分钟。 精密过滤器 作用：精密过滤又称为保安过滤器。它是原水进入反渗透膜装置前的一道处理工艺。PP过滤芯具有过滤流量大，纳污量大，压力损耗小的特点，可阻截不同粒径的杂质颗粒，集表面过滤与深层过滤于一体。精密过滤器使用一定时期后也有堵塞现象，因此，一定时期后PP熔喷滤芯必须更换，更换依据：精密过滤前后的压力差在0.05-0.1Mpa时更换。 选型：选用不锈钢材质容器. 高压泵 作用：高压泵是提供给反渗透系统所需产水流量及水质的工作压力。使过滤水经过泵体后达到10公斤左右的压力，以满足膜体的进水压力，保证纯水的出水量。
2000吨/日反渗透海水淡化工程 项 目 建 议 书 杭州水处理技术研究开发中心
目录
第一节概述1.1项目背景 1.2水资源现状 1.3建设海水淡化项目的必要性和意义
第二节工艺技术初步方案 2000m3 /d反渗透海水淡化工程分为四部分，即海水取水、海水一级预处理、海水二级预处理、反渗透海水淡化及产品水后处理供水。整体工程的技术路线如下： 海水冷却水池—→海水取水—→水力澄清池—→重力无阀滤池—→中间海水池—→海水增压泵—→多介质过滤器—→保安过滤—→高压泵+能量回收装置+压力提升泵—→反渗透海水淡化装置—→产品水后处理—→产品水池—→供水泵—→自来水管网。 2.1海水取水 取水量为240 m3/h，取得的海水通过管道送到位于工程现场的水力循环澄清池。 2.2海水一级预处理 海水一级预处理部分由水力循环澄清池、重力式无阀滤池及液氯、混凝剂和助凝剂自动投加设备及中间海水池组成，设计处理量为240m3/h。 由于海水水源为表层海水，海水中存在大量微生物、藻类和细菌，细菌、藻类繁殖和微生物的生长会直接影响反渗透海水淡化系统及工艺管道件的正常运行。因此，本设计采用投加液氯杀菌灭藻方案。投加量为2-3mg/l，投加点设在水力澄清池前的海水输水管上。 由于海域周期性涨潮、退潮的影响，海水中夹带大量的泥沙，浊度高，设计中采用两级预处理方案，海水一级预处理由水力澄清池、重力无阀滤池组成。目前国内外海水淡化工程多采用铁盐作为海水预处理系统中的混凝剂。由于海水比重较大、铁盐生成的矾花比重大在海水中易于沉降，本设计选用三氯化铁作为混凝剂，预计投加量视海水浊度变化在40-80mg/l之间：骨胶为助凝剂，投加量为2-3mg/l。经海水一级预处理，要求海水浊度降到3-5度以下，进入中间海水池。中间海水池系过渡性水池，要求有30分钟的储水量，初步确定中
反渗透海水淡化系统改善措施探究 发表时间：2019-10-23T15:01:21.600Z 来源：《基层建设》2019年第21期作者：宗磊[导读] 摘要：海水淡化能够为现有的水资源提供补充措施，在一定程度上缓解一些地区缺水的状况。 天津大港新泉海水淡化有限公司天津市 300270摘要：海水淡化能够为现有的水资源提供补充措施，在一定程度上缓解一些地区缺水的状况。特别是在很多岛屿以及中东地区，海洋淡化水已经成为基本的水源。因此，在这样的情况下，反渗透海水淡化系统改善显得非常重要。 关键词：反渗透；海水淡化系统；改善措施引言 随着中国社会经济的快速发展，虽然我国反渗透海水淡化系统各项功能已经有了明显改善，但是现阶段依然存在很多问题亟待解决。海水淡化工程水资源系统是系统性和综合性的系统，与多方面因素都有紧密联系。 1、反渗透海水淡化技术概述 所谓海水淡化技术，主要是把海水中的盐分出去，提取其中的淡水的一种技术。在经过了半个多世纪的研究和不断发展，这项技术已经显得比较成熟，把海水淡化已经在世界的各个地方都基本实现。特别是在一些海湾比较缺水的地区，更是需要这项技术。在当前的海水淡化技术中，有反渗透、多级闪蒸、多效蒸发和压汽蒸馏等。就反渗透技术来说，虽然出现的相对比较晚，但是有一个最大的特点就是采用膜处理技术，与其他海水淡化技术相比，能耗比较低，也比较节能环保。所以，在未来一段时间，海水淡化处理技术的核心将会是反渗透海水技术，这种技术将发挥关键性的作用。 反渗透技术，英文名称是“REVERSE OSMOSIS”缩写为“RO”。是在20世纪60年代发展起来的一项技术，属于目前比较先进和节能环保的技术，主要是采用反渗透膜在外界压力作用下使溶液中的溶剂与溶质进行分离，从而很好的去处水中的杂质和盐分，净化海水，提取淡水。 1.1优点 ①海水淡化使用的反渗透技术属于一种膜处理技术，基本上具有膜应具有的优点，比如能耗比较低，环保性能好，对于热敏感物质的分离效果比较明显等，应用的范围也是比较广的，而且应用设备相对比较简单，维修起来也比较方便。运营的费用相对其他技术是比较低的，设备还比较容易定型，具有比较强的自控能力，在经营管理的时候比较方便，这样更加有利于产业化经营。 ②反渗透膜的孔径不大，一些细微的生物病菌都没有办法通过反渗透膜，而且，这个膜还可以更好的处理一些有机物和一些微粒。所以，利用反渗透技术进行海水淡化，淡化出来的水质是比较好的，完全可以达到饮用水的标准。 ③反渗透技术的原动力是压力的分离，其设备构造比较紧凑，设备的体积也不大，单位体积内产水的量也比较高，占地面积不大，而且在操作起来比较简单，属于自动化程度比较高的技术。 1.2缺点 ①对于反渗透膜来说，对于水质的要求是比较严格的，所以，在进液淡化水之前要对原有的水质进行一个相对比较严格的处理，比如，采用微虑超滤膜等一些过滤方法。尽可能的不要污染透膜，避免微孔的堵塞。 ②在反渗透运行中，过滤器R.O.膜元件更换频率相对比较高，这样就在无形中增加了处理费用，而且运行的时候噪音是比较大的。 ③海水中有一些难以溶解的盐分和一些悬浮物以及化合物等杂质，所以，反渗透装置在长时间使用之后，就会有裇污垢堵塞住。所以，需要在一定时间内用特定的清洁剂对其进行清洗，从而把膜组件的性能恢复到原有状态。为了避免反渗透透膜上产生细菌，需要定期对其进行消毒处理。 ④当前我国海水淡化的产业规模还不是特别大，一天的产量之占据世界的1%左右，海水作为冷去水的用量也只占据世界的6%左右。对于沿海地区来说，自来水的价格是偏高的。由于大规模的海水淡化技术还不太成熟，没有任何法律法规可以遵循也是其中的原因，那些有条件利用海水但是却没有利用的情况时有发生。 2、反渗透海水淡化系统优化措施 2.1优化反渗透海水淡化系统 反渗透海水淡化系统根据工序的不同可分为四个部分：预处理系统、高压给水系统、膜组件、后处理系统。 2.1.1预处理系统 在实践中，海水中存在大量硫酸盐、硅酸盐等难溶于水的盐、泥沙，真菌、霉菌、藻类等微生物以及其他杂质。如果未经预处理的海水直接通过膜组件，这些污染物将会直接被半透膜膜体截留，致使膜体短时间内受到严重污染，甚至产生损害，破坏膜系统的长期稳定运行，将导致频换更换膜组件，造成经济成本过高。因此，考虑到系统的长期稳定运行，防止膜组件系统被快速污染甚至被破坏，造成膜组件更换频繁，使经济成本过高，在海水在进入在膜组件前，相关人员必须进行相应严格有效的预处理工艺，以保护膜组件及整个系统安全有效的运行。比如，工程预处理系统按工序及作用的不同可分为二级和一级预处理系统。其中，一级系统主要包括预处理斜管沉淀池、清水池、絮凝沉淀池、加药系统、无阀过滤池等。一级系统的作用是除去伤害膜组件的、对膜组件产生严重污染的有害物质，比如海水中的悬浮有机物、细菌、微生物、泥沙、胶体等。 2.1.2高压给水系统 在实践中，高压给水系统主要由三个部分组成：增压泵、高压泵、能量回收装置，是反渗透海水淡化工程的主要能耗模块。高压泵是反渗透海水淡化系统的主要能耗部件，反渗透过程的水分子通过渗透膜的驱动力是由高压泵来提供，高压泵是反渗透海水淡化工程高压給水系统的心脏。高压泵的电耗占高压给水系统能耗的90%以上，占制水成本的70%以上，因此当反渗透海水淡化系统中膜组件已经选定的情况下，海水淡化高压泵的效率、运行方式将直接决定反渗透海水淡化系统的能耗指标。能量回收系统是高压给水系统的另一重要组成部分。在实践中，海水经过膜系统后所得的浓水仍然具有很高的压力，如果系统不能将这部分浓海水中的能量加以回收利用的话，将造成极大的能量浪费。使用能量回系统将这部分浓海水中的能量加以回收利用，可有效的降低系统的总能耗，从而极大降低单位产水能耗。另外，能量回收装置采用ERI的PX能量回收装置，该装置在膜组件因老化、污染，海水温度波动和盐度波动等外部因素影响系统回收率的情况下，该装置的回收效率也能基本保持不变。
二级反渗透工艺流程图 反渗透技术介绍 反渗透技术，是当今最先进和最节能有效的膜分离技术。其原理是在高于溶液渗透压的作用下，依据其他物质不能透过半透膜而将这些物质和水分离开来。由于反渗透膜的膜孔径非常小（仅为10A左右），因此能够有效地去除水中的溶解盐类、胶体、微生物、有机物等（去除率高达97%-98%）。反渗透是目前高纯水设备中应用最广泛的一种脱盐技术，它的分离对象是溶液中的离子范围和分子量几百的有机物；反渗透（RO）、超过滤（UF）、微孔膜过滤（MF）和电渗析（EDI） 技术都属于膜分离技术。 反渗透系统设计概述 1. 原水供水单位：原水可能是自来水、地下水、水库水或其它水源，但一般反渗透系统都有一个储水槽。在系统设计时要

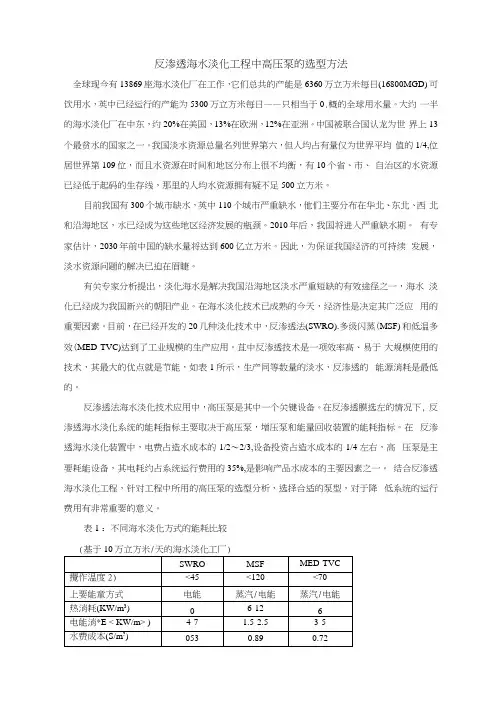

考虑避免二次污染，防止沙土、灰尘等机械杂质和发酵、水藻 等生物污染的发生。 2. 预处理系统：针对原水得水质指标和水源特点，设置合理的预处理系统，保证经过预处理的水质能达到反渗透系统对于COD、SDI、余氯和LSI等的要求。对于一定的原水，不同的预处理工艺和污染因子去除效果会影响到反渗透膜元件类型、数量和系统残谁的选择。再目前越来越多的反渗透系统被用于地。表水和回用污水的情况下，为了保证系统性能和效率，推荐优先选用膜法预处理（超滤/微滤） 3. 高压泵系统:高压泵系统的压力（扬程）和流量的选择主要依据运行按照海德能设计软件的模拟计算结果。为了保证系统的安全可靠，再实际选型时，可以再计算结果推荐选型的基础上提高10％扬程和流量规格。在反渗透高压泵要求使用性能高度稳定的耐腐蚀泵。泵系统一般由给水泵和高压泵组成。给水泵加再保安过滤器之前，用于高压泵供水和低压冲洗。再高压泵出口一般要安装手动调压阀和慢开电动阀。手动调压阀用于调节泵的出力，电动阀可以防止高压泵启动时发生水锤现 象。 4. RO膜单元：RO膜单元由压力容器、膜元件、管道和浓水 阀门等组成，是反渗透系统的核心。 5. 仪表和控制系统：为了装置能够安全可靠的运行、便于过程监控，一般要配备温度表，PH计、压力表、流量计、电导

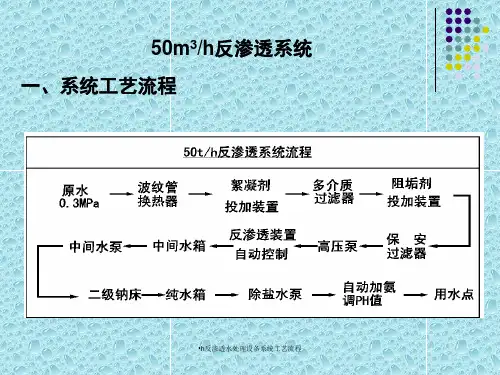

反渗透设备工艺流程简介 当代反渗透纯水设备主流工艺流程已基本确定，每家公司工艺总体来说都是： 储水箱→原水加压泵→多介质过滤器→活性炭过滤器→软化水设备→中间水箱→加压泵→阻垢剂添加装置→保安过滤器→反渗透装置→离子交换器→杀菌设备→纯水箱→用水点 1．原水罐 储存原水，用于沉淀水中的大泥沙颗粒及其它可沉淀物质。同时缓冲原水管中水压不稳定对水处理系统造成的冲击。（如水压过低或过高引起的压力传感的反应）。 2．原水泵 恒定系统供水压力，稳定供水量。 3．多介质过滤器 采用多次过滤层的过滤器，主要目的是去除原水中含有的泥沙、铁锈、胶体物质、悬浮物等颗粒在20um以上的物质，可选用手动阀门控制或者全自动控制器进行反冲洗、正冲洗等一系列操作。保证设备的产水质量，延长设备的使用寿命。 4．活性炭过滤器 系统采用果壳活性炭过滤器，活性炭不但可吸附电解质离子，还可进行离子交换吸附。经活性炭吸附还可使高锰酸钾耗氧量（COD）由15mg/L(O2)降至2～7mg/L(O2)，此外，由于吸附作用使表面被吸附复制的浓度增加，因而还起到催化作用、去除水中的色素、异味、大量生化有机物、降低水的余氯值及农药污染物和除去水中的三卤化物（THM）以及其它的污染物。可选用手动阀门控制或者全自动控制器进行反冲洗、正冲洗等一系列操作。保证设备的产水质量，延长设备的使用寿命。同时，设备具有自我维护系统，运行费用很低。 5．离子软化系统/加药系统 R/O装置为了溶解固体形物的浓缩排放和淡水的利用，为防止浓水端特别是RO装置最后一根膜组件浓水侧出现CaCO3,MgCO3,MgSO4,CaSO4,BaSO4, SrSO4, SiSO4的浓度积大于其平衡溶解度常数而结晶析出,损坏膜原件的应有特性 ,在进入反渗透膜组件之前,应使用离子软化装置或投放适量的阻垢剂阻止碳酸盐, SiO2,硫酸盐的晶体析出. 6．精密过滤器（也叫保安过滤器） 采用精密过滤器对进水中残留的悬浮物、非曲直粒物及胶体等物质去除，使RO系统等后续设备运行更安全、更可靠。滤芯为5um熔喷滤芯，目的是把上级过滤单元漏掉的大于5um的杂质除去。防止其进入反渗透装置损坏膜的表面，从而损坏膜的脱盐性能。 7．反渗透系统
