毕业设计任务书
一、设计题目：
塑料齿轮模具设计
二、设计要求：
1.目的
综合运用所学专业理论知识和技能结合实际生产选题、对学生作较全面的模具设计技能训练，掌握塑料工艺及模具的设计方法和步骤培养
学生的初步设计能力，为毕业后适应模具专业岗位打好基础。
2.主要内容
明确任务、对塑料齿轮件进行工艺性分析、工艺计算；分型面的选择浇注系统的设计；合模导向机构的设计；脱模机构的设计；与排气系统的设计；温度调节系统的设计；绘制模具的总装配图；主要零件的零件图
3.进度安排
4.具体要求
设计“塑料齿轮”工艺方案；模具结构设计；模具部分零件设计。用AutoCAD绘制模具总装图（绘图比例1：1，）一张，零件图（绘图比例1：1，打印图纸）4张；编写设计说明书（不少于6000字）。上交电子文档和打印文档。
指导教师（签字）：
年月日
哈尔滨职业技术学院印制
SHANDONG ＵＮＩＶＥＲＳＩＴＹ ＯＦ ＴＥＣＨＮＯＬＯＧＹ 课程设计说明书 脚套注塑模 学院 机械工程学院 专业 材料成型及控制工程 班级 材料0902班 姓名及学号 许文然 0911012106 2012年1月
摘要 (3) 第一章齿轮的设计 (4) 1.1注塑材料的选择 1.2齿轮的设计 第二章模具设计 (7) 2.1模架与注塑机的选择 第三章成型零件设计 (10) 第四章浇注系统设计 (14) 第五章顶杆设计 (16) 第六章冷却系统设计 (16) 第七章模具装配图 (19)
摘要 本文运用三维绘图软件UG NX进行塑料齿轮的模具设计，实现计算机辅助设计（CAD）。 首先，根据零件大小确定排样、模架类型，确定初步的成型工艺；然后运用使用UG NX 来生成模具的型腔，并装配模架，实现由计算机来辅助设计模具。 这样的设计方法可以保证产品质量和性能，同时也验证模具制造时的注意和工艺，缩短了模具制造周期和成本。 关键词：UG NX，注塑，齿轮 随着人类社会的进步，材料的使用也发生着变化。从石器时代开始，人类就在寻找更新、更好的材料，制作不同的器物和工具。到目前为止，人类所使用的材料可以分为四大类：木材、水泥、钢铁和塑料[1]。 塑料，作为高分子聚合物，它的性能和应用可以说是无穷无尽，同时，塑料的生产成本比金属要低，使得塑料制品在一些领域逐渐代替金属材料，在农业、包装、运输、电气、化工、建筑、航空航天、仪表以及日用品都离不开塑料。 塑料制品的获得方法有很多，与金属材料相比，塑料制品不仅可以通过机械加工获得，还可以通过成型加工直接获得，而不同的材料就需要用不同的成型工艺和加工方法。部分塑料产品必须依靠模具来成型，例如手机、电脑的外壳，饮料瓶等等。因此，模具的设计直接与塑料制品的复杂程度、美观程度、结构工艺性相关。同时，制品的设计必须考虑模具设计的问题，从而避免制品出现缺陷。 本文所要分析的塑料齿轮就是塑料制品代替金属制品的一个例子。
锻造工艺模具（CAD/CAE）分析与设计 姓名：李洋李静涛赵艳峰 课程名称：拉杆接头模锻设计 指导教师：马瑞 班级：07级锻压一班 2010年11月
拉杆接头模锻设计 李洋李静涛赵艳峰 （燕山大学机械工程学院） 摘要：本次项目是通过锤上模锻成形生产制动器杠杆，锤上模锻主要用于锻件的大批量生产，是锻造生产中最基本的锻造方法。 主要设计步骤有制定锻件图；计算主要参数；确定设备吨位；作热锻件图，确定终锻模膛；确定飞边槽的形式和尺寸；计算毛坯图；选择制坯工步；确定坯料尺寸；设计滚压模膛；设计终锻模膛；绘制锻模图等。 前言：通过这次课程设计，我们掌握了基本的模锻设计理论，积累了一些设计经验，为以后的工作学习奠定了基础。 1.锻件图设计 锻件图是根据零件产品图制定的，在锻件图中要规定：锻件的几何形状、尺寸；锻件公差和机械加工余量；锻件的材质及热处理要求以及其他技术条件等内容 1.1 分模位置。 为便于锻件脱模，选拨杆锻件的最大投影面为分模面。 1.2 锻件质量 锻件质量为2Kg,拨杆材料为45钢，即材质系数为M1 1.3 拔杆体积 拔杆体积为2.68*106mm3 密度：7.85*10-6K g/ mm3 1.4 锻件复杂系数 S=Vd/Vb=2000/(7.46×18.73×5.9×7.85)=0.309，为3级复杂系数S3 1.5 公差和余量 查《锻压手册》表3-1-3[GB12362-1990]【普通级】 长度公差为2.2（+1.5 -0.7），高度公差为1.6（+1.1 -0.5），宽度公差为1.6（+1.1 -0.5）错差公差0.5mm 残留边公差0.7mm 1.6 机械加工余量 余量的确定和锻件形状的复杂程度，成品零件的精度要求，锻件的材质，模锻设备，工艺条件等很多因素有关，为了将锻件的脱碳层和表面的细小裂纹去掉，留有一定的加工余量是必要的该零件的表面粗糙度为∨3（25-100um）查《锻压手册》表3-1-1[GB12362-1990]锻件内外表面的加工余量查得厚度方向1.5-2.0mm 水平方向1.5-2.0mm 取2mm 1.7 模锻斜度 为了使锻件容易从模膛中取出，一般锻件均有模锻斜度，附加的模锻斜度会增加金属的损耗和机械加工余量，因此在保证锻件出模的前提下，应选用较小的模锻斜度，拔模斜度应按锻件各部分高度和宽度之比值H/B和长度和宽度之比值L/B确定,根据上述原则，该锻件未标注斜率为7°。
塑料齿轮的设计和制造介绍 一塑胶齿轮优缺点和应用 相对金属齿轮，塑料齿轮具有质量轻、工作噪音小、耐磨损、无须润滑、可以成型较复杂的形状、大批量生产成本低等优点。但由于塑料本身具有收缩、吸水，相对金属强度也比较弱，对工作环境要求高，对温度较敏感等特性。因而，塑料齿轮同时就有精度低、寿命短、使用环境要求高等缺点。随着新材料的应用及制造技术的发展，塑料齿轮的精度越来越高，寿命也越来越长，并广泛应用于仪器、仪表、玩具、汽车、打印机等行业。 二塑料齿轮的模具制造方法 由于塑料制品成型收缩，因此阴模尺寸要较制品尺寸大。见附图： 因而规范的齿轮制品意味着不规范的阴模尺寸。这就对阴模的制造提出了严格的要求。以下是常用的两种阴模制造方法
1.先制作一母齿轮，然后通过铸造、电火花加工、电铸等方法制作母齿轮。如：涡轮、涡杆、锥齿轮。 2.不需母齿轮，直接线切割制作阴模。常用于正齿轮，斜齿轮。 2.1母齿轮的制作方法 前面所提，母模要比制品大，因此规范制品齿轮就必须由特殊母齿轮制作特殊的阴模。特殊的母齿轮就需特殊的切齿刀来加工。 通常方法： （1）特殊模数的切齿刀具 （2）加上成型收缩率的余量用特殊压力角的切齿道具 （3）加上成型收缩率的余量用规范切齿刀具 （4）不需添加余量用规范切齿刀具 以下是各种方法的详细介绍 （1）特殊模数的切齿刀具 制作一个特殊模数的切齿刀具，其压力角为规范压力角。在制作这个切齿刀具时必须考虑到成型收缩率以及后面要讲到的阴模制作法所规定的修正值，然后用这个特殊刀具来加工母齿轮。 假设要制作下面的成型齿轮时 Z=30 m=1 d=m*Z=30mm 假设成型收缩率与根据阴模制作法所得到的修正值之和为2％。则要求母齿轮的各参数为 Z=30 m=1.02 d=m*z=30.6mm 根据这个方法制作出来的齿轮能得到比较正确的齿形。但时间长，成本较高。 (2)加上成型收缩率的余量用特殊压力角的切齿道具 加上成型收缩率的余量用规范的切齿刀具来制作母齿轮时会造成齿形的偏移，用节点上的压力角的变化来表示的话如下公式所示。 Cosa1=d1cosa2/d2 a1: 加工齿轮模型用的切齿刀具的压力角 d1: 已经考虑了收缩率的分度圆直径（母齿轮的分度圆直径） d1=d2/(1-s/100) s:为收缩率
螺纹模具设计要点 塑胶产品螺纹分外螺纹与内螺纹两种,精度不高的外螺纹一般用哈夫块成型,而内螺纹则大多需要卸螺纹装置。 今天简单介绍内螺纹脱模方法,重点介绍齿轮的计算与选择。 一、卸螺纹装置分类 1、按动作方式分 ①螺纹型芯转动,推板推动产品脱离; ②螺纹型芯转动同时后退,产品自然脱离。 2、按驱动方式分 ①油缸+齿条 ②油马达/电机+链条
③齿条+锥度齿轮 ④来福线螺母
二、设计步骤 必须掌握产品的以下数据(见下图) ①“D”——螺纹外 ②“P”——螺纹牙距 ③“L”——螺纹牙长 ④螺纹规格/方向/头数 ⑤型腔数量

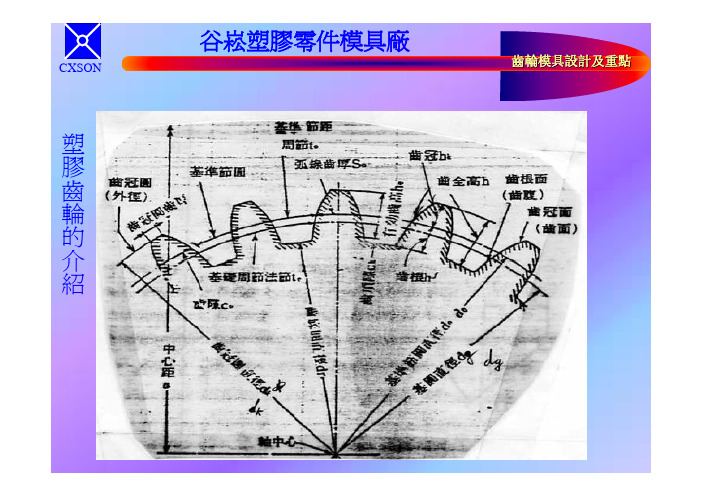

2、确定螺纹型芯转动圈数: U=L/P + Us U 螺纹型芯转动圈数 Us 安全系数,为保证完全旋出螺纹所加余量,一般取0、25~1 3、确定齿轮模数、齿数与传动比: 模数决定齿轮的齿厚,齿数决定齿轮的外径,传动比决定啮合齿轮的转速。 在此之前有必要讲一下齿轮的参数与啮合条件。 三、齿轮的参数与啮合条件 模具的卸螺纹机构中大多应用的就是直齿圆柱齿轮,而且一般都就是渐开线直齿圆柱齿轮,因此下面就以渐开线直齿圆柱齿轮为研究对象。 1 齿轮传动的基本要求 ①要求瞬时传动比恒定不变 ②要求有足够的承载能力与较长的使用寿命 2、直齿圆柱齿轮啮合基本定律 两齿轮廓不论在何处接触,过接触点所作的两啮合齿轮的公法线,必须与两轮连心线相交于一点“C”,这样才能保证齿轮的瞬时传动比不变。将所有“C”点连起来就成了2个外切圆,称之为分度圆,分度圆圆心距即齿轮圆心距。详见下图 3、渐开线直齿圆柱齿轮参数 分度圆直径------“d”表示 分度圆周长--------“S”表示 齿轮齿距--------“p”表示 齿轮齿厚--------“sk”表示 齿轮齿槽宽--------“ek”表示 齿轮齿数--------“z”表示 齿轮模数--------“m”表示 齿轮压力角--------“ɑ”表示 齿轮传动比--------“i”表示 齿轮中心距--------“l”表示
湖南信息职业技术学院 塑料成型工艺与模具设计 课程设计 设计课题：注射模具设计——罩 说 明 书 系部机电工程 专业模具设计与制造 班级模具0804 学生姓名谭玉亮 指导教师王宗华 2009年12月2日
目录 1、设计任务书 2、塑件的分析 2.1塑件原材料的分析 2.2 塑件的工艺性分析 2.2.1塑件的结构分析 2.2.2 塑件的尺寸精度分析 2.2.3 塑件的表面质量分析 3、计算塑件的体积和重量 4、塑件注射工艺参数的确定 5、对注塑机主要工艺参数的校核 5.1 最大注射量的校核 5.2 最大注射压力的校核 5.3 锁模力的校核 5.4 安装尺寸的校核 5.5 开模行程的校核 6、注射模的结构设计 6.1 分型面的选择 6.2 型腔的排列方式 6.3 浇注系统的设计 6.3.1 主流道的设计 6.3.2 分流道的设计 6.3.3 浇口的设计 7、成型零件的结构设计 7.1 型腔的结构设计 7.2 型芯的结构设计 8、成型零件的尺寸计算 9、推出机构的设计 10、冷却水道的设计 11、标准模架的选择 12、参考文献 附：模具总装配图
1、设计任务书 罩零件的设计任务书如下图所示：
2、塑件的分析 2.1塑件原材料的分析 PP料是一种热塑性塑料，原料易得，价格便宜，产量很大，仅次于PE、PVC 和PS。聚丙烯无味、无色、无毒，是结晶性的线性结构高聚物。外观似聚乙烯，但比聚乙烯更透明更轻。密度为0.90～0.91g/cm3，硬度为R80--110 ，吸水率为0.01%，收缩率为1.0％～2.5％，成型温度为160～220℃。聚丙烯不吸水、光泽好、易着色。具有特别高的抗弯曲疲劳强度。聚丙烯的熔点为164℃～170℃，其耐热性好,能在100℃以上的温度下进行消毒灭菌，聚丙烯在低温下使用温度可达-15℃，在-35℃时会脆裂。聚丙烯的高频绝缘性能好，而且由于其不吸水，绝缘性能不受湿度的影响。聚丙烯的严重缺点是在氧、热、光的作用下极易降解、老化，所以必须加入稳定剂。 聚丙烯不吸水，所以成型前不需干燥。PP料的成型收缩范围大，易发生缩孔、凹痕及变形等缺陷。聚丙烯的热容量大，注射成型模具必须设计能充分进行冷却的冷却回路，应注意控制模具温度，模温太低（＜50℃），塑件无光泽，易产生熔接痕；模温太高（＞90℃），易产生翘曲、变形。 聚丙烯的成型特性为： （1）成型性好，可采用注射、吹塑、真空热成型、涂覆、旋转成型、电镀和发泡，还可以在金属表面喷涂。 （2）结晶料，吸湿性小，成型前不需要干燥。 （3）易发生融体破裂，长期与热金属接触易分解，成型时需加入稳定剂。（4）流动性好，溢边值为0.03mm左右，收缩范围及收缩值大,易发生缩孔，凹痕，变形。 （5）冷却速度慢,模具应设计能充分进行冷却的冷却回路，并注意控制成型温度，模具温度低于50度时,塑件不光滑,易产生熔接不良,留痕，填充不足,90度以上易发生翘曲变形。 （6）塑料壁厚须均匀，避免缺胶，尖角，以防应力集中。塑件成型后应采用火焰处理或类似技术。脱模斜度宜取1°～3°。 （7）质软易脱模，当塑件有浅侧凹（凸）时，可强制脱模。 2.2塑件的工艺性分析 综合看来，该塑件结构简单，无特殊的结构要求，可采用注射成型加工。在注射成型生产时，只要工艺参数控制得当，该塑件是比较容易成型的。 2.2.1塑件的结构分析 ○1从图纸上分析，该塑件的外形为回转体，壁厚均匀，且符合最小壁厚要求。○2塑件端面有6个φ17的孔，应注意孔的位置。 ○3塑件的转角处都采用圆弧过渡，以防止应力集中，提高塑件的强度。
《锻造工艺及模具设计》 一、填空题 1、锻造大型锻件时,__＿_____与＿__＿_＿＿＿_就是两个最基本也就是最重要得变形工步。 2、一张完整得计算毛坯图包含锻件图得一个_＿_____＿__、＿_＿___＿__与____ ＿＿___三部分。 ３、热锻件图得尺寸标注,高度方向尺寸以____＿___＿__为基准,以便于锻模机械加工与准备检验样板、 ４、在精锻工艺中,常用得下料方法就是:_______＿_____;__＿＿_____＿_______。 5、实现少无氧化加热得方法很多,常用得方法有:＿_＿＿_______、 与____＿＿__＿_＿_＿__＿_＿＿__＿＿等、 ６、自由锻工艺所研究得内容就是:＿＿＿______________＿__＿_与_____＿＿_＿__＿＿___＿＿___两个方面。 7、根据镦粗坯料得变形程度可分为三个变形区:_＿__＿__＿＿___＿＿、____＿＿_ ＿_____与＿＿__＿_＿____＿＿______。 8、设计顶件装置时,主要解决________＿_＿____＿_,__＿___＿＿____＿_____＿ ________以及＿__＿__________＿_＿__问题。 ９、顶镦时得主要问题就是____＿＿＿＿与____＿_____,研究顶镦问题应首先_______＿____＿＿为主要出发点,其次就是＿__________＿___＿_＿_＿以提高生产率。 10、按照冷却速度得不同,锻件得冷却方法有三种:在空气中冷却,___＿_＿_____＿ ____;在灰沙中冷却,___＿_＿_______＿_;在炉内冷却,________＿______、 １1、滚柱式旋转锻造机,锻模就是＿＿______＿__＿_＿而旋转,锻件得截面一定就是＿_______。 12、确定设备吨位得传统方法有＿____＿＿__＿_＿____与_＿__＿________＿_两 种。 二、判断题(本大题共1０道小题,每小题１分,共1０分) 1、空气锤得吨位用锤头得质量表示、( ) 2、自由锻只适用于单件生产。( ) 3、坯料加热温度越高越便于锻造。( ) 4、一般情况下,锻造冲孔前应先将坯料镦粗,以减小冲孔深度。 ( ) ５、弯曲就是自由锻得基本工序之一。( ) 6、过热得钢料就是无可挽回得废品,锻打时必然开裂。
齿轮模具设计 专业班级： 姓名： 学号： 指导教师： 设计时间:
物理与电气工程学院 2015 年6 月20日 下面一图1-1所示的齿轮为例，介绍CREO2.0模具设计的一般过程。 图1-1齿轮模型 1.1.1参照零件的布局 （1）启动CREO2.0，执行“文件”中的“设置工作目录”命令，选择一个合适的工作目录。 （2）选择下拉菜单“文件”，“新建”命令对话框。在“新建”对话框中的
“类型”选项中选择“制造”，“子类型”中选择“模具型腔”，在名称文本框中输入模具型腔的文件名为“chuitou，同时取消选择“使用默认模板”复选框，如图1-2所示。单击“确定”按钮，在弹出的“新文件选项”对话框，选择“mmns_mfg_mold”模板，如图1-3所示。单击“新文件选项”对话框中的“确定”按钮，进入模具设计模块。 图1-2“新建“对话框 图1-3“新文件选项“对话框
（3）单击“模具制造“工具栏上的“模具型腔布局”按钮，弹出“打开”对话框，同时弹出“布局”对话框，如图1-4所示。 （4）在“打开”对话框中选择“chuitou.prt”零件后，单击“打开”按钮，弹出“创建参照模型”对话框，如图1-5所示。在“创建参照模型”对话框中选择“按参照合并”单选框，单击“确定”按钮接受默认的参照模型名称。 图1-4“布局”对话框图1-5“创建参考模型”对话框 （5）单击“布局”对话框中的“参照模型起点与定向”选项区域中的拾取箭头，出现浮动参照模型窗口，同时出现“坐标系类型”菜单管理器，如图1-6所示。
1.1.2设置收缩率 （1）单击“模具制造”工具栏上的“按比例收缩”按钮，弹出“选取”对话框，按照提示单击任何一个参照模型，选中的模型变成红色。 （2）在弹出的“按比例收缩”对话框中选择“1+S”收缩率公式，选中参照模型中的坐标系PRT_CSYS_DEF，在“收缩率”文本框中输入0.005，如图1-8所示。 （3）单击“按比例收缩”对话框中的“确定”按钮，即可完成全部零件的收缩率设置。 图1-8 设置按比例收缩参数 1.1.3创建工件 创建工件步骤如下： （1）选择“模具”菜单管理器中的“模具模型”，“创建”，“工件”，“自动”
模具设计的详细流程 产品的前期处理 很多同学在学习的时候进入了一个学习误区（拿着一个产品就开始急急忙忙的分模）首先我们拿到一个产品后，先不要急着分模，最重要的一件事就是先检查产品结构，产品公差的修改，拔模，一些产品还会有段差的出现。当你前期处理完后那么产品的分型面，结构基本就能确定出来了，以及浇口的位置。当然这些最终还是要跟客户确认的。 确认产品的不合理处 有些同学可能会问，是不是我分析好了产品结构后，就可以开始设计模具了呢，答案当然是不能。要想在设计时少走弯路，修修改的话，那么一定要了解客户对模具的要求，这些是一定要达到客户要求
的。 客户用来生产的注塑机的吨位及型号类型。这个确认不好，你就没法确认你模具的浇口套的入口直径以及定位圈的直径，顶出孔的大小跟位置，甚至模架的大小，模具的高度等等。你辛辛苦苦的设计好了一套好的模具结构，你也颇有成就感，可模具到了客户那里没法生产，模具大小厚度跟客户的注塑机对不上，客户是不会验收你设计好的模具，估计那时你会有种欲哭无泪的感觉。 分析产品的问题点，以及产品夹线，产品材料及收缩率。不要想当然的认为ABS的塑料收缩率就一定是%，这个一定要跟客户确认好，要知道他们最终用于生产的材料是什么牌号的，有没有添加什么改性材料等等。有条件时，最好能熟知产品的装配关系以及产品的用途等等，这些信息对于将来的模具结构设计是非常有帮助的。因为了解了这些，你就知道哪些是外观面，哪些是非外观，哪些地方的拔模角度是可以随便加大的，哪些地方是不能改的。甚至包括一些产品的结构，如果你了解了产品的实际装配关系以及用途，你就知道哪些倒扣结构是可以取消或改成另外一种简单形式的。 一定要牢记，做模具的过程就是把复杂问题简单化的过程。常看到一些人做了一套多么多么复杂的结构而感到骄傲自豪，我觉得那是非常得无知。因为很多产品工程师可能会由于自身
收稿日期：77 2010-01-20 塑料斜齿轮注塑模具设计与分析 Design and Analysis of Injection Mould for Plastic Helical Gear 作者简介：赵世友(1961—)，男，沈阳人，沈阳职业技术学院副教授，研究方向：模具设计与加工。 Wpm/49!Op/6!)Tvn/328* Nbz!!!3121 赵世友 Zhao Shiyou - 沈阳职业技术学院， 辽宁 沈阳 110045 - Shenyang Polytechnic College, Shenyang 110045, China 摘 要 : 以聚酰胺6(PA6)斜齿轮塑件为对象，进行了一模四腔的注塑模具结构设计与分析，并实现了斜齿轮塑件的顺利脱模。 Abstract : Taking PA6 as the study object, the structure of injection mould with four cavities was designed and analyzed, and the plastic part being demoulded easily was realized. 关键词 : 聚酰胺6；塑料斜齿轮；注塑模具；点浇口进料：旋转脱模 Key words : Polyamide6(PA6); Plastic helical gear; Injection mould; Point gate feeding; Rotating demould 文章编号：1005-3360（2010）05-077-03 近年来，塑料工业飞速发展，通用工程塑料在强度和精度等方面的不断提高，使其应用范围在不断扩大。塑料在电子、建筑、服装、家电、汽车等领域得到广泛应用。塑料工业之所以能够飞速发展，与模具制造业的腾飞密不可分。众所周知，塑料成型大多数依靠模具。塑料模具的质量对制品的产量和质量都有决定性的影响。模腔形状、流道尺寸、表面粗糙度、分型面、进浇与排气位置选择、脱模方式以及定型方法的确定等，均对制品尺寸精度以及塑件的物理力学性能、内应力大小、表观质量与内在质量等起着十分重要的作用。 齿轮是现代机械中应用最广泛的传动机构之一，与其他传动机构相比，齿轮结构紧凑，工作可靠，效率高，寿命长，能保证恒定的传动比，而且其传递的功率与适用的速度范围大。斜齿轮与直齿轮相比，轮齿与其轴线倾斜，两轮转向相反，传动平稳，冲击小，适合于高速传动，但是有较大的轴向力。 塑料斜齿轮可广泛应用于钟表、仪器、玩具等各种场合。但是由于斜齿轮的形状特殊，无法通过简单的开模推出将斜齿轮从模具中取出，必须设计一个旋转脱模机构。 1 PA6的性能 聚酰胺6（PA6）坚韧，耐磨，耐疲劳，耐油，耐热，抗霉菌，弹性好，冲击强度高，吸水性较大。PA6是结晶型材料，熔点较高，熔融温度范围较窄，熔融状态的热稳定性较差，料温超过300℃，滞留时间超过30 min 极易分解；PA6较易吸湿， 成型前应预热干燥，并应防止再吸湿，含水量不得超过0.3%，吸湿后流动性下降，易出现气泡、银丝等弊病，高精度塑件应经调湿处理，处理后发生尺寸胀大。 PA6流动性极好，溢边值一般为0.02 mm ，易溢料；为防止发生“流涎现象”，用螺杆式注射机注射时喷嘴宜用自锁式结构，并应加热，螺杆应带止回环；PA6成型收缩率大，取向性明显，易发生缩孔、凹痕、变形等，因此成型条件应稳定。PA6融料冷却速度对结晶度影响较大，对塑件结构及性能有明显影响，故应正确控制模温，一般为60~90℃。对要求伸长率高、透明度高、柔软性较好的薄壁塑件宜取低模温，对要求硬度高、耐磨性好以及在使用时变形小的厚壁塑件宜取高模温；成型条件对塑件成型收缩、缩孔、凹痕影响较大，料筒温度按聚酰胺品种、塑件形状及注射机类型而异，柱塞式注射机宜取高温，但一般料温不宜超过300℃，料温高则收缩大，易出飞边[1]。 PA6适用于制作一般机械零件、耐磨零件、传动零件以及化工、电器、仪表等零件。 塑机与模具 文献标识码 : A 中图分类号 : TQ320.52
齿轮模具设计 专业班级： ______________________ 姓名： _______________________________ 学号： _____________________________ 指导教师： ______________________________ 设计时间: _______________________________ 物理与电气工程学院 2015年6月20日
F面一图1-1所示的齿轮为例，介绍CREO2.0模具设计的一般过程。 图1-1齿轮模型 1.1.1参照零件的布局 （1）启动CREO2.0,执行“文件”中的“设置工作目录”命令，选择一个合适的工作目录。 （2）选择下拉菜单“文件”，“新建”命令对话框。在“新建”对话框中的“类型”选项中选择“制造”，“子类型”中选择“模具型腔”，在名称文本框中输入模具型腔的文件名为“ chuitou,同时取消选择“使用默认模板”复选框，如图1-2所示。单击“确定”按钮，在弹出的“新文件选项”对话框，选择 “ mmn s_mfg_mold ”模板，如图1-3所示。单击“新文件选项”对话框中的“确定”按钮，进入模具设计模块。
图 本 石二 4 m 3 一匡览亠亠一蚁宰 和总 零 渎 制红 格 捉 布 记 标 Fxa p% 虫 C1B 卡 冋 鱼 SOOOOOO 阪宝件 ?掘貝型腔 Ejcpizt :?L "1 皿皿 了臭里
(3)单击“模具制造“工具栏上的“模具型腔布局”按钮总,弹出“打开” 对话框，同时弹出“布局”对话框，如图1-4所示。 (4)在“打开”对话框中选择“ chuitou.prt”零件后，单击“打开”按钮，弹出“创建参照模型”对话框，如图1-5所示。在“创建参照模型”对话框中选择“按参照合并”单选框，单击“确定”按钮接受默认的参照模型名称。
注塑模具设计流程 第一步:对制品2D图及3D图的分析，其内容包括以下几个方面： 1、制品的几何形状。 2、制品的尺寸、公差及设计基准。 3、制品的技术要求（即技术条件）。 4、制品所用塑料名称、缩水及颜色。 5、制品的表面要求。 第二步：注射机型号的确定 注射机规格的确定主要是根据塑料制品的大小及生产批量。设计人员在选择注射机时，主要考虑其塑化率、注射量、锁模力、安装模具的有效面积（注射机拉杆内间距）、容模量、顶顶出形式及定出长度、动模托板移动行程。倘若客户已提供所用注射剂的型号或规格，设计人员必须对其参数进行校核，若满足不了要求，则必须与客户商量更换。 第三部：型腔数量的确定及型腔排列 模具型腔数量的确定主要是根据制品的投影面积、几何形状（有无侧抽芯）、制品精度、批量以及经济效益来确定。 型腔数量主要依据以下因素进行确定： 1、制品的生产批量（月批量或年批量）。 2、制品有无侧抽芯及其处理方法。 3、模具外形尺寸与注射剂安装模具的有效面积（或注射机拉杆内间距）。 4、制品重量与注射机的注射量。 5、制品的投影面积与锁模力。 6、制品精度。 7、制品颜色。 8、经济效益（每套模的生产值）。 以上这些因素有时是相互制约的，因此在确定设计方案时，必须进行协调，以保证满足其主要条件。
型腔数量确定之后，便进行型腔的排列，以及型腔位置的布局。型腔的排列涉及模具尺寸、浇注系统的设计、浇注系统的平衡、抽芯（滑块）机构的设计、镶件型芯的设计以及热流道系统的设计。以上这些问题由于分型面及浇口位置的选择有关，所以在具体设计过程中，要进行必要的调整，以达到最完美的设计。 第四步：分型面的确定 分型面，在一些国外的制品图中已作具体规定，但在很多的模具设计中要由模具人员来确定，一般来讲，在平面上的分型面比较容易处理，有时碰到立体形式的分型面就应当特别注意。其分型面的选择应遵照以下原则： 1、不影响制品的外观，尤其是对外观有明确要求的制品，更应注意分型面对外观的影响。 2、利于保证制品的精度。 3,、利于模具加工，特别是型腔的加工。先复机构。 4、利于浇注系统、排气系统、冷却系统的设计。 5、利于制品的脱模，确保在开模时使制品留于动模一侧。 6、便于金属嵌件。 在设计侧向分型机构时，应确保其安全可靠，尽量避免与定出机构发生干扰，否则在模具上应设置先复机构。 第五步：模架的确定和标准件的选用 以上内容全部确定之后，便根据所定内容设计模架。在设计模架时，尽可能地选用便准模架，确定出标准模架的形式、规格及A、B板厚度。标准件包括通用标准件及模具专用标准件两大类。通用标准件如紧固件等。模具专用标准件如定位圈、浇口套、推杆、推管、导柱、导套、模具专用弹簧、冷却及加热元件、二次分型机构及精密定位用标准组件等。 需要强调的是，设计模具时，尽可能地选用标准模架和标准件，因为标准件有很大一部分已经商品化，随时可以在市场上买到，这对缩短制造周期、降低制造成本是极其有利的。 买家尺寸确定之后，对模具有关零件要进行必要的强度和刚性计算，以校核所选模架是否适当，尤其是对大型模具，这一点尤为重要。 第六步:浇注系统的设计 浇注系统的设计包括主流道的选择、分流道截面形状及尺寸的确定。
题目：双层齿轮注塑模设计一、刖言 1.课题研究的意义，国内外研究现状和发展趋势 1.1课题研究的意义 模具行业是现代工业里面必不可少的部分，又是高新技术领域的重要组成部分。机械、 电子、轻工、汽车、纺织、航空、航天、等等领域都需要模具，使得模具成为最主要的 工艺装备，它承担了60%~90%的产品零件，组件和部件的加工生产。随着现代材料技术和模具技术的飞速发展，尤其是塑料凭借着优良的加工性、品种的多样性，已经成为当 前人类使用的四大材料（木材、水泥、钢铁、塑料）中发展最快的一类。 由于塑料齿轮具有传动噪声低、可以或者许吸振、自润滑、生产模型加工生产效率高 等优点，塑料齿轮在齿轮行业的应用会愈来愈多，成为一个世界性趋势。日常生活中的 塑料制品越来越多，例如：手机、塑料盆、塑料杯、塑料笔、电脑等等。本课题研究的 塑料齿轮也将是未来轻化、量化齿轮的一个具有发展潜力的内容，如何使得塑料齿轮寿 命更长，精度更高，效果更好，啮合更准确，等等，一系列的问题都值得我们去探讨。 1.2国内外的研究现状 1.2.1国内概况 整体来看，中国塑料模具无论是在数量上，还是在质量、技术和能力等方面都有了很大进步，但与国民经济发展的需求、世界先进水平相比，差距仍很大。一些大型、精密、复杂、长寿命的中高档塑料模具每年仍需大量进口。在总量供不应求的同时，一些低档塑料模具却供过于求，市场竞争激烈，还有一些技术含量不太高的中档塑料模具也有供过于求的趋势。 近年来，中国塑料模具制造水平已有较大提高。大型塑料模具已能生产单套重量达到 50t以上的注塑模，精密塑料模具的精度已达到2卩m制件精度很高的小模数齿轮模具 及达到高光学要求的车灯模具等也已能生产，多腔塑料模具已能生产一模7800腔的塑封模，高速模具方面已能生产挤出速度达6m/min以上的高速塑料异型材挤出模具及主型材双腔共挤、双色共挤、软硬共挤、后共挤、再生料共挤出和低发泡钢塑共挤等各种模具。 在生产手段上，模具企业设备数控率已有较大提高，CAD/CAE/CA技术的应用面已大为扩展，高速加工及RP/RT等先进技术的采用已越来越多，模具标准件使用覆盖率及模具商品化率都有较大幅度的提高，热流道模具的比例也有较大提高。另外，三资企业的蓬勃发 展进一步促进了塑料模具设计制造水平及企业管理水平的提高，有些企业已实现信息化管理和全数字化无图制造。
齿轮模具设计专业班级: 姓名: 学号: 指导教师: 设计时间: 物理与电气工程学院 2015 年6 月20日 下面一图11所示得齿轮为例,介绍CREO2、0模具设计得一般过程。
图11齿轮模型 1.1.1参照零件得布局 (1)启动CREO2、0,执行“文件”中得“设置工作目录”命令,选择一个合适得工作目录。 (2)选择下拉菜单“文件”,“新建”命令对话框。在“新建”对话框中得“类型”选项中选择“制造”,“子类型”中选择“模具型腔”,在名称文本框中输入模具型腔得文件名为“chuitou,同时取消选择“使用默认模板”复选框,如图12所示。单击“确定”按钮,在弹出得“新文件选项”对话框,选择“mmns_mfg_mold”模板,如图13所示。单击“新文件选项”对话框中得“确定”按钮,进入模具设计模块。
图12“新建“对话框 图13“新文件选项“对话框 (3)单击“模具制造“工具栏上得“模具型腔布局”按钮,弹出“打开”对话框,同时弹出“布局”对话框,如图14所示。 (4)在“打开”对话框中选择“chuitou、prt”零件后,单击“打开”按钮,弹出“创建参照模型”对话框,如图15所示。在“创建参照模型”对话框中选择“按参照合并”单选框,单击“确定”按钮接受默认得参照模型名称。
图14“布局”对话框图15“创建参考模型”对话框 (5)单击“布局”对话框中得“参照模型起点与定向”选项区域中得拾取箭头,出现浮动参照模型窗口,同时出现“坐标系类型”菜单管理器,如图16所示。 1.1.2设置收缩率 （1）单击“模具制造”工具栏上得“按比例收缩”按钮,弹出“选取” 对话框,按照提示单击任何一个参照模型,选中得模型变成红色。 (2) 在弹出得“按比例收缩”对话框中选择“1+S”收缩率公式,选中参照模型中得坐标系PRT_CSYS_DEF,在“收缩率”文本框中输入0、005,如图18所示。 (3) 单击“按比例收缩”对话框中得“确定”按钮,即可完成全部零件得收缩率设置。
图文并茂的模具设计练习教程山东UG网模具设计练习教程 第一部分：分模设计 第一步－进入分模设计 第二步－快速断开 第三步－拔模角分析 第四步－预览分模线 第五步－创建内分模线 第六步－创建内分模面 第七步－创建外分模面 第八步－重新附属分模面 第九步－创建工件坐标系 第十步－保存文档 第二部分：模具设计 第一步－进入模具工程 第二步－进入分模环境 第三步－创建分模面零件 第四步－定义激活、创建激活。 第五步－加载模架 第六步－创建毛坯 第七步－切槽操作 第八步－产品零件装配 第九步－浇道设计 第十步－顶杆设计
第十一步－水道设计 第十二步－侧滑块和斜导柱设计 第十三步－行位揳紧块设计 第十四步－行位限位装置设计 本练习以客户实际零件lamp.elt为例讲解模具分模和模具设计的整个设计过程。 第一部分：分模设计 第一步－进入分模设计 选择分模设置图标, 分模设置向导即被打开。 选择文档：lamp.elt。 勾选创建新文件夹复选框。 勾选应用收缩命令改变工作模型复选框，收缩比例设置成1.008。 第二步－快速断开 选择分模向导条中的快速断开图标，并更改默认的断开参数垂直面－不包括为垂直面－增加到顶部，确认。 注意到经过第一步自动断开后还有一部分曲面未被分配，选择新方向选项，并点击方向箭头端部的实心点，定义方向为沿x轴反方向，确定。 重新附属曲面，选择下图所示的应该被分配到SPLIT-3部分的曲面，然后在特征树中选择SPLIT-3特征，点击鼠标右键，再选择弹出的及时菜单中的附加选项，这样就把所选择的曲面附属到SPLIT-3部分了。 结果如下： 重命名分模特征：
河北工程大学 毕业设计说明书转向摇臂轴的锻造工艺及模具设计 目录 1. 锻件图的设计 2. 确定锻锤吨位 3. 确定毛边槽形式和尺寸 4. 绘制计算毛坯图 5. 制坯工步选择 6. 确定坯料尺寸 7. 制坯型槽尺寸 8. 锻模型槽设计 9、锻前加热、锻后冷却及热处理要求 10、参考文献
第一章综述 锻造的根本目的是活的所欲形状和尺寸的锻件，同时其性能和组织要符合一定的技术要求。它是在一定的温度条件下，用工具或模具对坯料施加外力，是金属发生塑性流动，从而使坯料发生提及的转移和形状的变化，获得所需要的锻件。 锻件可分为自由锻，模锻和特殊成型方法三大类：自由锻是在锻锤或压力机上使用简单或通用的模具是坯料变形获得所需形状和性能的锻件。它适用于单件或小批量生产。模锻事在锻锤压力机上使用专门的模具是坯料在模膛中成型获得所需形状和尺寸的锻件。它适用于成批或大批量生产，按照变形情况的不同，有区分为开式模锻，闭式模锻，挤压和体积精压等，特殊成形的方法通常用专用设备，使用专门的工具或模具使坯料成形，获得所需的形状和尺寸的锻件，它适用于产品的专业化生产。目前，生产中采用的特殊成型方法有电墩，辊轧，旋转锻造，摆动碾压，多向模锻和超塑性锻造等。 平锻机属于曲柄压力机类设备，所以它具有热模锻压力机模锻的一切特点，如
行程固定，滑块工作速度与位移保持严格的运动学关系，锻件高度方向尺寸稳定性好；震动小，不需要庞大的设备基础；可用组合式、镶块式锻模。 平锻机上模锻的工艺特点 1、平锻机上模锻的优缺点 模锻锤的锤头、热模锻压力机的滑块都是上、下往复运动的，但它们的装模空间高度有限，因此，不能锻造很长的锻件。如果长锻件仅局部镦粗，而其较长的杆部不须变形，则可将棒料水平放置在平锻机上，以局部变形的方式锻出粗大部分。 平锻机有两个工作部分，即主滑块和夹紧滑块。其中，主滑块作水平运动，而夹紧滑块的运动方向随平锻机种类而变。垂直分模平锻机的夹紧滑块作水平运动，水平分模平锻机的夹紧滑块作上、下运动。 装于平锻机主滑块上的模具称为凸模（或冲头），装于夹紧滑块上的模具称为活动凹模，另一半凹模固定在机身上，因此称为固定凹模。所以，平锻模有两个分模面，一个在冲头和凹模之间，另一个在两块凹模之间。 平锻工艺的实质就是用可分的凹模将坯料的一部分夹紧，而用冲头将坯料的另一部分镦粗、成形和冲孔，最后锻出锻件。 在平锻机上不仅能锻出局部粗大的长杆件，而且可以锻出带盲孔的短轴类锻件，还可以对坯料进行卡细、切断、弯曲与压扁等工序，同时还能用管坯模锻。因此，在平锻机上可以模锻形状复杂的锻件。 （1）平锻机上模锻的优点 在平锻机上模锻与其它设备上模锻相比具有以下优点： 1）能锻造热模锻压力机和模锻锤所不能锻造的具有通孔或长杆类锻件。 2）因为大部分采用闭式模锻没有飞边，在凹模中成形的锻件外壁不需要模锻斜度，并能直接锻出通孔，因此能节约大量金属，如图11.1所示。 （a）锤模锻件（b）平锻件 平锻机模锻时节约金属的实例 3）对于形状简单、重量不大的锻件，可用长棒料进行多件模锻，可以节省下料工时和减轻劳动量。 4）平锻机结构刚性好，工作时振动小，滑块行程准确，行程不变，锻件精度高。
冲压模具设计的方法与步骤 1、冲压零件的冲压工艺性分析冲压零件必须具有良好的冲压工艺性，才能 以最简单、最经济的方法制造出合格的冲压零件，可以按照以下的方法完成冲压件的工艺性分析： a.读懂零件图；除零件形状尺寸外，重点要了解零件精度和表面粗糙度的要求。 b.分析零件的结构和形状是否适合冲压加工。 c.分析零件的基准选择及尺寸标注是否合理，尺寸、位置和形状精度是否适合冲压加工。 d.冲裁件断面的表面粗糙度要求是否过高。 e.是否有足够大的生产批量。 如果零件的工艺性太差，应与设计人员协商，提出修改设计的方案。如果生产批量太小，应考虑采用其它的生产方法进行加工。 2、冲压工艺方案设计及最佳工艺规程设计： a.根据冲压零件的形状尺寸，初步确定冲压工序的性质，如：冲裁、弯曲、拉深、胀形、扩孔。 b.核算各冲压成形方法的变形程度，若变形成度超过极限变形程度，应计算该工序的冲压次数。 c.根据各工序的变形特点和质量要求，安排合理的冲压顺序。要注意确保每道工序的变形区都是弱区，已经成形的部分（含已经冲制出的孔或外形）在以后的工序中不得再参与变形，多角弯曲件要先弯外后弯内，要安排必要的辅助工序和整形、校平、热处理等工序。 d.在保证制件精度的前提下，根据生产批量和毛坯定位与出料要求。确定合理的工序组合方式。 e.要设计两个以上的工艺方案，并从质量、成本、生产率、模具的刃磨与维修、模具寿命及操作安全性等各个方面进行比较，从中选定一个最佳的工艺方案。 f.初步确定各个工序的冲压设备。 3、冲压零件毛坯设计及排样图设计： a.按冲压件性质尺寸，计算毛坯尺寸，绘制毛坯图。
b.按毛坯性质尺寸，设计排样图，进行材料利用率计算。要设计多种排样方案，经过比较选择其中的最佳方案。 4、冲压模具设计： a.确定冲压加工各工序的模具结构形式，并绘制模具简图。 b.对指定的1—2个工序的模具进行详细的结构设计，并绘制模具工作图。设计方法如下： ※ 确定模具的种类：简单模、连续模还是复合模。 ※ 模具工作零件设计：计算凸、凹模刃口尺寸和凸、凹模长度，确定凸、凹模结构形式和连接固定方式。 ※ 确定毛坯的定位和定距方式，并对相应的定位、定距零件进行设计。 ※ 确定压料、卸料、顶件及推件方式，并对相应的压料板、卸料板、推件块等进行设计。 ※ 模架设计：包括上下模座及导向方式的设计，也可以选用标准模架。 ※ 在完成以上工作的基础上，按比例绘制模具工作图。先用双点划线绘制毛坯，再绘制工作零件，然后绘制定位和定距零件，用连接零件把以上各部分连接起来，最后在适当的位置绘制压料和卸料零件。根据模具的具体情况，以上顺序也可作适当调整。 ※ 工作图上应该标注模具的外轮廓尺寸、模具闭合高度、配合尺寸及配合型式。工作图上要标注模具的制造精度和技术条件的要求。工作图要按国家制图标准绘制，有标准的标题栏和名细表。如果是落料模，要在工作图的左上角上绘制排样图。 ※计算模具压力中心，检查压力中心与模柄中心线是否重合。如果不重合，对模具结果作相应的修改。 ※计算冲压力，最后选定冲压设备，进行模具与冲压设备相关尺寸的校核（闭合高度、工作台面、模柄安装尺寸等）。 5、测绘模具的大部分零件图（要求完成图纸工作量折合为A0图三张以上），零 件图要求按国家制图标准绘制，标注完整的尺寸、公差、表面粗糙度和技术要求。 6、填写冲压加工工艺规程卡片。
塑料齿轮的注塑模设计 摘要：塑料齿轮与传统的金属齿轮相比，具有质量轻、承受的载荷较低、传动时噪音低和制造成本低等优点，使得塑料齿轮近年来在工业产品中越来越广泛地被应用。注塑成型是塑料制品生产的一种重要的方法。目前，在塑料齿轮注塑模设计过程中，多是采用模具使注塑件一次直接成型。由于注塑件结构和工艺上的圆角、凹槽等局部特征，就会使得注塑模具结构变得极为复杂，增加了模具制造的成本，也使注塑件的加工效率大大降低。本设计不再采用注塑方法使塑料齿轮直接成型，而是通过改变注塑件的局部特征和结构以及辅助一些特殊的加工方法。经过仔细分析确定了加工工艺：注塑成型——车削加工mm R圆弧。 6圆弧槽及3 经过这样处理，注塑模结构变得很简单。在车削加工时可以选用专用的工装卡具，注塑成型后的齿轮能够很快的装卡在车床上。因此，该齿轮的加工工艺的制定保证了一定的生产效率且经济性好。通过简化注塑件使模具结构能够达到简单化而且保证了模具的成功设计，提高了加工效率，降低了整个注塑件的加工成本，保证了客户的满意度。 关键词：塑料齿轮浇注系统注塑模分型面 1 引言 在注塑模设计中经常会遇到注塑件由于本身的结构和工艺上的问题而使注塑模具结构复杂甚至难以注塑成型；有的属于产品设计者不注重产品的加工工艺性而随意在产品上增加诸如圆角、凹槽、凸台、倒钩等局部特征；有的是根据产品的使用目的而不得不增加一些特殊局部结构来满足使用要求。相对于这些注塑工艺上的难点，必须采取一定的方法来解决此类问题。 通过改变注塑件的局部特征和结构以及辅助一些特殊的加工方式等手段使得产品结构能够符合注塑成型工艺且模具结构能够达到简单化，而使模具设计成功的概率得到很大的提高。本次设计通过注塑件的成型加工工艺来了解注塑模具设计的方法（模具的型腔布置、分型面选择、浇注系统、成型零部件、抽芯机构、导柱导向机构设计、脱模机构设计及冷却系统的设计；根据设计注塑模的需要，选择合适的注塑机；根据所设计模具工作的需要，合理选择模具的材料以及对所选材料进行相应的热处理）。
锻造工艺学及模具设计复习思考题 1)试阐述镇静钢锭的结构及其主要缺陷的产生部位。 2)钢锭常见缺陷有哪些？它们产生的原因和危害性是什么？ 3)常见的型材缺陷有哪些？它们产生的原因和危害性是什么？ 4)锻造用型材常采用哪些方法下料？各自有何特点？ 5)铸锭作为锻造坯料时如何下料？ 6)试说明锻前加热的目的和方法。 7)氧化和脱碳有哪些共性和异性？ 8)氧化和脱碳可产生哪些危害？如何防止？ 9)过烧和过热有哪些危害? 如何防止？ 10)导致裂纹产生的内应力有几种？清阐述它们相应的应力状态。 11)通常圆柱形坯料产生加热裂纹的危险位置在何处？原因何在？如何防止？ 12)锻造温度范围的确定原则和基本方法是什么？ 13)怎样确定碳钢的始锻和终锻温度？它们受到哪些因素的影响？ 14)为什么要制定合理的加热规范？加热规范包括哪些内容？其核心问题是什么？ 15)两种不同概念的加热速度实质上反映了什么因素的影响？ 16)选择加热速度的原则是什么？提高加热速度的措施有哪些？ 17)均热保温的目的是什么？ 18)冷锭和热锭的加热规范各有什么特点？为什么？、 19)少无氧化加热主要有哪几种方法？其中火焰加热法的基本工作原理是什么？ 20)金属断后冷却常见缺陷有哪些？各自产生原因是什么？ 21)为什么硬钢锻后冷却易产生表面纵向裂纹？ 22)金属锻后冷却规范一般包括哪些内容？ 23)锻件热处理的目的是什么？ 24)中小锻件通常采用哪些热处理？各自作用是什么？ 25)通常大锻件采用哪些热处理？各自作用是什么？ 26)导致金属塑性变形不均匀性的原因是什么？ 27)镦粗和拔长各有哪些用途？ 28)镦粗工序主要存在哪些质量问题？试分析它们产生的原因及其预防措施。 29)拔长工序主要存在哪些质量问题？试分析它们产生的原因及其预防措施。 30)为什么采用平砧小压缩量拔长圆截面坯料时效率低且质量差？应怎样解决？ 31)空心件拔长时孔内壁和端面裂纹产生的原因是什么？应采取哪些措施加以解决？ 32)试阐述开式冲孔时金属变形和流动特点并画出相应的应力、应变图。 33)冲孔时易出现哪些质量问题？应采取什么措施解决？ 34)试阐述冲子扩孔时金属变形和流动特点并画出相应的应力、应变图。 35)芯轴扩孔时金属主要沿切向流动的原因是什么？此时锻件尺寸变化特点是什么？应怎样防止壁厚不 均？ 36)辗压扩孔的工艺特点是什么？生产时易产生哪些质量缺陷？怎样防止？ 37)弯曲时坯料易产生哪些缺陷？它们产生的原因是什么？ 38)自由锻工艺的特点及其主要用途是什么？不同材料自由锻面临的主要问题是什么？为什么？ 39)试述自由锻件的分类及其采用的基本工序。 40)自由锻工艺过程的制定包括哪些内容？ 41)锻造比对锻件组织和力学性能有哪些影响？其选择与锻件大小有何关系？ 42)确定自由锻设备吨位有几种方法？为什么水压机锻造所依据的变形力能参数不同？
