催化剂的表征方法之核磁共振法催化剂的表征就是应用近代物理方法和实验技术，对催化剂的表面及体相结构进行研究，并将它们与催化剂的性质、性能进行关联，探讨催化材料的宏观性质与微观结构之间的关系，加深对催化材料的本质的了解。近代物理方法主要包括：X射线衍射技术、色谱技术、热分析析技术、电子显微技术、光谱技术、低电子能谱、穆斯堡尔谱等……
1 近代物理方法简介
1.1对催化剂的组成分析（体相）
化学分析（CA Chemical Analysis ）用于Pt, Pd, Rh等贵金属分析。原子吸收光谱（AAS。X射线荧光光谱（XRF。电感耦合等离子体光谱（ICP）.
1.2组成分析（表面）
射线光电子能谱（XPSX）。俄歇电子能谱（AES .分析深度：AES < XPS （表面10个原子层，<3 nm）。灵敏度：AES > XPS （分析取样量在微克级。释谱： XPS?谱和数据分析容易，应用更广。
1.3物相性质（结构）
多晶X射线衍射（XRD）――最普遍、最经典的物相性质鉴定手段。反映长程有序度，但对于高分散物相不适用 .
傅里叶变换红外光谱（FT-IR）――许多无机物固体在中红外区（400-
4000cm- 1）有振动吸收，反映短程有序度 .
拉曼光谱（RAM拉曼散射效应）一一拉曼光谱与红外光谱都能得到分子振动和转动光谱，但分子的极化率改变时才会产生拉曼活性，而红外光谱是偶极矩变化时有红外活性，因此两者有一定程度的互补性。
紫外可见光谱（UV-vis）――电子光谱 , 是由分子外层电子或价电子吸收一定能量的光跃迁所产生的 , 给出样品结构的信息 .
核磁共振技术（NMR）适用于含有核磁距的组元，如1H、13C 31P、
27Al 、 29Si.
1.4形貌
扫描电子显微镜（SEM :分辨率为6-10nm，放大倍数为2万倍.
透射电子显微镜（TEM :分辨率为0.1?0.2nm,放大倍数为几万?百万倍. 原子力显微镜（ AFM）: 可达到原子级分辨率 .
1.5 负载相（金属）的分散度
化学吸附(Chemisorp):从吸附量、吸附热的角度提供信息； 多晶X 射线衍射(XRD :从分散相的物相性质角度提供信息； 透射电镜(TEM :直接观察粒子大小和数目?
对于研究金属负载型催化剂的制备、老化、烧结、中毒、以及反应动力学 有重要意义。
1.6多孔性(比表面、孔径、孔分布)
压汞测孔法：适宜于测大孔，测定下限7 nm
物理吸附(Physisorp) (N2 , Ar, Xe,…)：适宜于测部分微孔和介孔，具体 范围为下限：1.3-1.7nm ，上限为：20-30 nm 。
1.7酸性表征
2核磁共振法 2.1核磁共振法原理
若物质的原子核存在自旋，产生核磁矩，核磁矩在外磁场的作用下旋进， 可以求得其旋进角速度为w = r B 0,若在垂直于B 0的方向上施加一个频率在射频 范围内的交变磁场 B ，当其频率与核磁矩旋进频率一致时便能产生共振吸收， 当射频场被撤去后，磁场又将这部分能量以辐射的形式释放出来，这就是共振 发射。共振吸收和共振发射过程称为核磁共振 (NMR 。物质质子的共振频率与其 结构(化学坏境)有关，在高分辨率下，吸收峰产生化学位移和裂分，根据这 些变化可以得到物质的结构信息。
C H 是有机化合物的主要组成元素。研究 1H 的核磁共振现象称为氢谱。 NMR 谱图用吸收光能量随化学位移的变化来表示，所提供的信息包括：峰的化 学位移、强度、裂分数和偶合数、和的数目、所处的化学环境和几何构型的信 息。
广泛用于多相催化剂结构表征的是 MAS NMR 高分辨率的固体 MAS NM 可以 探测分子筛催化剂骨架上的所有元素组成和晶体结构。对于局部结构和几何特 性也很敏感。原位 MAS NM 敲术近几年取得了较大的发展，应用于催化剂结 构、催化过程和催化机理的研究。如 “C -NMR 能够根据有机物分子的特征化学位 移来区分反应物、中间物和产物，很适合通过反应中间物来跟踪反应进程、探 索反应机理。
2.3核磁共振在催化研究中的应用有
核磁共振技术适用于含有核磁距的组元，如 X 、13C 31P 、27
AI 、29si.其用于 研
酸性质
＜区分B 酸和L 酸》
酸强度、 酸早及酸分布
沸石内外 表面酸的识别
究分子筛结构，如确定其骨架结构、骨架脱铝和引入铝对结构的影响；确定阳离子的位置等；研究固体酸的得表面性质，如 B酸或L酸；研究晶体孔道内吸附物的化学状态及催化性质等；采用1H MAS NM技术研究催化剂表面不同结构的羟基。
2.4核磁共振技术表征催化剂的内容
核磁共振谱NMR法可以得到物质的分子结构和运动等信息。并将它们与催化剂的性质、性能进行关联，探讨催化材料的宏观性质与微观结构之间的关系，加深对催化材料的本质的了解。
3核磁表征实例--NMR活化培烧对Co-ZSM-5分子筛结构的影响
Co-ZSM-5分子筛催化剂是一种具有较强催化活性的醛氨缩合催化剂，其主要特点是反应条件温和、择形选择性高、副产物较少等，但焙烧对分子筛的结构与性能有十分显著的影响，有研究表明催化剂载体的影响时认为在一定的焙烧温度下，所得载体的粒径及孔容较好；有的研究中认为焙烧温度使催化剂的结构发生了较大的变化，影响催化剂各组分之间的相互作用，从而影响了催化性能；还有的认为活化焙烧温度主要使通过改变催化剂中原子的配位状态和表面酸性来实现；还有研究认为一定的焙烧温度制得的催化剂具有较强的酸性、比表面积等。
现采用NMR等方法探讨了焙烧对Co-ZSM-5分子筛催化剂微观结构的影响，并得出了一系列重要结论。
3.1 29Si —NMF研究
-120 -1 15 -110 *105 -1OO
化学位移/ppm
图1 不同温度焙烧Co-NSM-5
分子筛谱图
从图1可见，Co-ZSM-5分子筛的29Si-NMR谱中存在一个宽峰，此峰随活化焙烧温度分别为 350、450、530、650、750、850C制得催化剂的29Si-
NMR谱图中化学位移（ppm）变化的情况如下： -113 . 27、-113 . 31、-
113. 32、-113 . 37、-113 , 38、-113. 39。此峰属于 si-o-AI 结构单元。随着焙烧温度的逐渐升高，si-o-AI对应的峰强度在逐渐减少，这是由于结合在骨架上的AI原子不断减少，骨架铝随焙烧温度的升高而逐渐脱除下来形成非骨架铝所造成的。
3.2 27AI —NMR研究
■■H 1
0 50 1OO
化学位移gpm
图2 不同遍￡厦焙烧CdNSTvf-右
分子筛"A1-ZMR 谱图
不同温度焙烧Co-ZSM-5的27AI-NMR谱如图2所示.由图2可见，谱图中主要有2个峰（A、B）峰，这2个峰的化学位移（ppm）分别为A峰：约7； B 峰：约54。上述2个峰在活化焙烧温度分别为350、450、530、650、750、850。C制得催化剂的27AI-NMR谱图中化学位移（ppm）变化情况如下：A 峰：7.58、7.71、7.87、7.39、6.96、6.76，此峰属于分子筛中六配位AI 结构单元（八面体结构）共振峰。B峰：54. 56、54.73、55.01、54.17、
53.25、52.82，此峰属于分子筛骨架中四配位 AI结构单元（四面体结构）共振
峰。以上数据中可以发现不同活化温度培烧的Co-ZSM-5分子筛中，焙烧温度为530。C时A峰、B峰的化学位移存在一个极大值；焙烧温度大于 650。C 后，A峰在逐渐增强，B峰强度减弱，这可能是由于焙烧温度的升高，导致骨架中的铝不断从骨架上脱除下来，形成骨架以外的含铝物种。
铝在脱出分子筛骨架过程中的形态十分复杂需要进一步探究。
3.3结论
用29Si-NMR 27A1-NMR等分析手段对不同焙烧温度 Co-ZSM-5分子筛催化剂微观结构进行了研究，焙烧使分子筛结构发生了较大的变化，当焙烧温度高于 600。C后，分子筛骨架脱铝明显；焙烧温度高于750。C后，分子筛骨架结构随
焙烧温度的升高而遭到破坏。Co-ZSM-5分析筛催化剂最适合的培烧温度范围在 450-600。C。
4参考文献
[1]《固体催化剂实用研究方法》，刘维桥孙桂大编著，中国石化出版社，
2000
[2]黄仲涛《工业催化》化学工业出版社第二版 P283-284.
[3]《催化剂表征与测试》，J. R. 安得森， K. C. 普拉特著， 1985
[4]《固体催化剂研究方法》，辛勤主编，科学出版社， 2004
[5]蒋劫毛东森杨为民卢冠忠焙烧对醛氨缩合催化剂 Co-ZSM一5分子筛核磁共振的影响 [J].
催化剂性能的评价、测试和表征概述主要内容 ?活性评价和动力学研究 ?催化剂的宏观物理性质测定 ?催化剂微观性质的测定和表征 工业催化剂性能评价的目的 ①为应用提供依据 ②为开发制备提供判别的标准 ③基础研究的需要 评价内容 ①使用性能 活性，选择性，寿命 ②.宏观性能：比表面积，孔结构，形状与尺寸 ③.微观性能：晶相组成，表面酸碱性 ?工业催化剂的性能要求及其物理化学性质 4
催化剂测试
? 催化剂的物理性质的测定 ，包括宏观物理性质（孔容、孔径分布、比表面等）及微观物理 性质（催化剂的晶相、晶格缺陷、微观粒径尺寸等） 几个基本概念 评价（evaluation ），对催化剂的化学性质考察和定量描述； 测试（test ），对工业催化剂物理性质（宏观和微观）的测定； 表征（Characterization ），综合考察催化剂的物理、化学的性质和内在联系，特别是研究活 性、选择性、稳定性的本质原因。 第一节．活性评价和动力学研究 活性测定方法：流动法和静态法，流动法用得最多（一般流动法、流动循环法、催化色谱法） 本质上是对工业催化过程的模拟 流动循环法、催化色谱法多用于反应动力学和反应机理 活性测试的目的 a ）由催化剂制造商或用户进行的常规质量控制检验 b ）快速筛选大量催化剂，以便为特定的反应确定一个催化剂评价的优劣。 c ）更详尽的比较几种催化剂 d ）测定在特定催化剂上反应的详尽动力学，包括失活或再生动力学。 e ）模拟工业反应条件下催化剂的连续长期运转 活性的表示方法 ? 转化率(X A ) 活性的表示方法 ? 选择性(S) 收率(Y) Y=X A ×S ? ? ? 时空得率（STY ）：每小时、每升催化剂所得产物的量 % 100?= 的起始摩尔数 反应物已转化的摩尔数 反应物A A X A % 100?=摩尔数 已转化的某一反应物的所得目的产物的摩尔数 S % 100?= 起始反应物的摩尔数 生成目的产物的摩尔数 Y
催化剂的表征方法之核磁共振法催化剂的表征就是应用近代物理方法和实验技术，对催化剂的表面及体相结构进行研究，并将它们与催化剂的性质、性能进行关联，探讨催化材料的宏观性质与微观结构之间的关系，加深对催化材料的本质的了解。近代物理方法主要包括：X射线衍射技术、色谱技术、热分析析技术、电子显微技术、光谱技术、低电子能谱、穆斯堡尔谱等…… 1 近代物理方法简介 1.1对催化剂的组成分析（体相） 化学分析（CA Chemical Analysis ）用于Pt, Pd, Rh等贵金属分析。原子吸收光谱（AAS。X射线荧光光谱（XRF。电感耦合等离子体光谱（ICP）. 1.2组成分析（表面） 射线光电子能谱（XPSX）。俄歇电子能谱（AES .分析深度：AES < XPS （表面10个原子层，<3 nm）。灵敏度：AES > XPS （分析取样量在微克级。释谱： XPS?谱和数据分析容易，应用更广。 1.3物相性质（结构） 多晶X射线衍射（XRD）――最普遍、最经典的物相性质鉴定手段。反映长程有序度，但对于高分散物相不适用 . 傅里叶变换红外光谱（FT-IR）――许多无机物固体在中红外区（400- 4000cm- 1）有振动吸收，反映短程有序度 . 拉曼光谱（RAM拉曼散射效应）一一拉曼光谱与红外光谱都能得到分子振动和转动光谱，但分子的极化率改变时才会产生拉曼活性，而红外光谱是偶极矩变化时有红外活性，因此两者有一定程度的互补性。 紫外可见光谱（UV-vis）――电子光谱 , 是由分子外层电子或价电子吸收一定能量的光跃迁所产生的 , 给出样品结构的信息 . 核磁共振技术（NMR）适用于含有核磁距的组元，如1H、13C 31P、 27Al 、 29Si. 1.4形貌 扫描电子显微镜（SEM :分辨率为6-10nm，放大倍数为2万倍. 透射电子显微镜（TEM :分辨率为0.1?0.2nm,放大倍数为几万?百万倍. 原子力显微镜（ AFM）: 可达到原子级分辨率 . 1.5 负载相（金属）的分散度
催化剂： 在化学反应里能改变反应物化学反应速率而不改变化学平衡，且本身的质量和化学性质在化学反应前后都没有发生改变的物质叫催化剂。据统计，约有90%以上的工业过程中使用催化剂，如化工、石化、生化、环保等。催化剂种类繁多，按状态可分为液体催化剂和固体催化剂;按反应体系的相态分为均相催化剂和多相催化剂，均相催化剂有酸、碱、可溶性过渡金属化合物和过氧化物催化剂。 催化剂表征： 《催化剂表征》是2008年华东理工大学出版社出版的图书，作者是王幸宜。本书介绍了催化剂表征中所采用的各种传统的、经典的以及近代的技术和方法。 内容简介： 《催化剂表征》以大量的应用实例为根基详细介绍催化剂常用的表征技术。其中对于催化剂微观性质与性能的表征又分为表面性质和体相性质两方面。在此章中，对各种表征技术和方法的适用范围、优点以及缺点作了详细的总结与归纳，同时也对同类表征技术作了详细的比较。第2章至第11章对各种具体的表征技术在催化研究中的应用作了详细介绍，此部分主要以基础理论为辅、以实例为主向读者传达各种表征方法可以用来获取催化剂的何种性质。第12章介绍了目前催化剂表征技术中被认为最有发展前途的原位技术。 《催化剂表征》可供从事催化研究的工作者和高等院校催化专业的教师阅读、参考。《催化剂表征》尤其适合催化专业的研究生、本
科生将其作为教材及参考书来使用。 目录： 第l章催化剂表征 第2章低温物理吸附技术 第3章电镜技术 第4章热分析技术 第5章程序升温分析技术 第6章多晶x射线衍射技术 第7章电子能谱法 第8章分子光谱技术 第9章紫外漫反射光谱技术 第10章核磁共振技术 第11章电子顺磁共振技术 第12章原位技术 参考文献

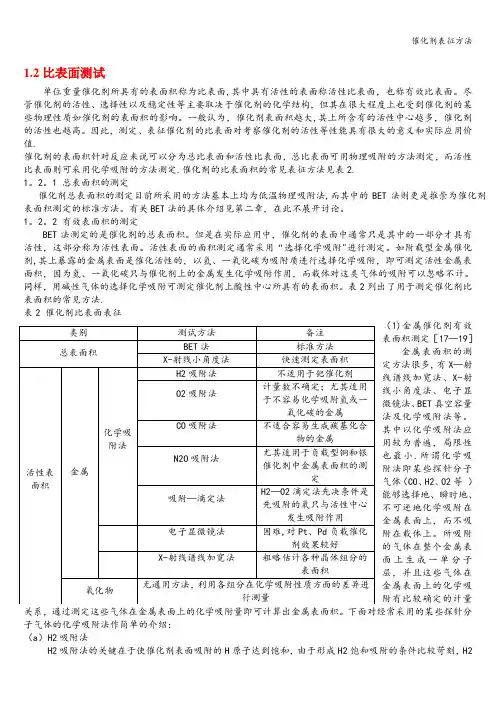

1.2比表面测试 单位重量催化剂所具有的表面积称为比表面，其中具有活性的表面称活性比表面，也称 有效比表面。尽管催化剂的活性、选择性以及稳定性等主要取决于催化剂的化学结构，但其 在很大程度上也受到催化剂的某些物理性质如催化剂的表面积的影响。一般认为，催化剂表 面积越大，其上所含有的活性中心越多，催化剂的活性也越高。因此，测定、表征催化剂的 比表面对考察催化剂的活性等性能具有很大的意义和实际应用价值。 催化剂的表面积针对反应来说可以分为总比表面和活性比表面，总比表面可用物理吸附的方 法测定，而活性比表面则可采用化学吸附的方法测定。催化剂的比表面积的常见表征方法见 表2。 1.2.1 总表面积的测定 催化剂总表面积的测定目前所采用的方法基本上均为低温物理吸附法，而其中的BET法则更是推崇为催化剂表面积测定的标准方法。有关BET法的具体介绍见第二章，在此不展开讨论。 1.2.2 有效表面积的测定 BET法测定的是催化剂的总表面积。但是在实际应用中，催化剂的表面中通常只是其 中的一部分才具有活性，这部分称为活性表面。活性表面的面积测定通常采用“选择化学吸附”进行测定。如附载型金属催化剂，其上暴露的金属表面是催化活性的，以氢、一氧化碳 为吸附质进行选择化学吸附，即可测定活性金属表面积，因为氢、一氧化碳只与催化剂上的 金属发生化学吸附作用，而载体对这类气体的吸附可以忽略不计。同样，用碱性气体的选择 化学吸附可测定催化剂上酸性中心所具有的表面积。表2列出了用于测定催化剂比表面积的 常见方法。 表2 催化剂比表面表征
