电路板常用的十种检测方法
工控电路板损坏通常是某一个元件损坏，可能是某一个芯片，某一个电容，甚至一个小小的电阻，维修的过程就是找出损坏的元件加以更换。这看似简单，实则需要精深的学问、丰富的经验和必备的昂贵检测设备，特别是要快速地找到故障元件，除了经验丰富之外更加要求维修工程师有善于分析和判断的快速思维。下面，我们就为大家介绍几种电路板的检测方法：1、信号注入法：此法是使用外部信号源的不同输出信号作为已知测试信号，并利用被检电子设备的终端指示器表明测试结果，检查时，根据具体要求，选择相应的信号源，获得不同指标的已知信号，由后级向前级检查，即从被检设备的终端指示器的输入端开始注入已知信号，然后依次由后级电路向前级电路推移。在工业电路板维修中把已知的、不同测试信号分别注入各级电路的输入端，同时观察被检设备终端面指示器的反应是否正常，以此作为确定故障存在的部分和分析故障发生的原因的依据。 2、代换法：指是用已知完好的同型号、同规格电路板维修来代换被测电路板维修，可以判断出该电路板维修是否损坏。 3、非在线测量：指非在线测量在电路板维修未焊入电路时，通过测量其各引脚之间的直流电阻值与已知正常同型号电路板维修各引脚之间的直流电阻值进行对比，以确定其是否正常。 4、在线测量：指在线测量法是利用电压测量法、电阻测量法及电流测量法等，通过在电路上测量电路板维修的各引脚电压值、电阻值和电流值是否正常，来判断该电
路板维修是否损坏。 5、参数测试法：就是运用仪器仪表（如在线维修测试仪）测试电子设备电路中的电压值，电流值、元件数值、器件参数等的一种电子设备故障检查方法。通常，在不通电的情况下测量电阻值，在通电的情况下测量电压值、电流值，或拆下元器件测量其相关的参数。 6、波形观察法：这是一种对电子设备的动态检测法。它借助示波器，观察电子设备故障部位或相关部位的波形，并根据测试得到的波形形状、幅度参数、时间参数与电子设备正常波形参数的差异，分析故障原因采取检修措施，在工控电路板维修中波形观察法是一种十分重要的、能定量的测试检修方法。6、直觉检查法：这种方法是指在不采用任何仪器设备、不焊动任何电路元器件的情况下，凭人的直觉—视觉，嗅觉，听觉和触觉来检查待修电路板故障所在的一种方法。直觉检查法是最简单的一种设备故障的方法。该法又可以分为通电检查法和不通电检查法两种。7、信号寻迹法：这种方法是使用单一的测试信号，借助测试仪器（如示波器，电子电压表等），由前向后逐级进行检查（寻迹）。该法能深入的定量检查各级电路，能迅速的确定发生故障的位置。 8、交流短路法：又称电容旁路法，是利用适当容量和耐压的电容器，对被检电子设备电路的某一部位进行旁路检查的方法，这是一种比较迅速简便的故障检查方法。交流短路法适用于判断电子设备电路中产生电源干扰和寄生振荡的电路部位。 9、分隔测试法：又称电路分割法，是把电子设备内与故障相关的电路，合理地，一部分一部分的分隔开来，以便明确故障所在的电路范围
的一种故障检查方法。该法是通过多次的分隔检查，肯定一部分电路，否定一部分电路，这样一步一步的缩小故障可能发生的所在电路范围，直至找到故障位置。 10、直觉检查法：这种方法是指在不采用任何仪器设备、不焊动任何电路元器件的情况下，凭人的直觉—视觉，嗅觉，听觉和触觉来检查待修电路板故障所在的一种方法。直觉检查法是最简单的一种设备故障的方法。该法又可以分为通电检查法和不通电检查法。
电路板维修的检测方法 伴随着中国迅速成为“世界工厂”，大量昂贵的先进工业自动化设备引进到中国，同时国内的装备也在不断地进步，不断地有新的国产先进自动化设备充实到“世界工厂”来。设备使用日久、操作不当、工厂环境的影响等因素都可导致某台设备甚至整条生产线“罢工”。简单故障，一般企业的设备维护人员可以解决，但复杂故障，比如控制电路板故障，由于条件、技术所限，就难以对付了。通常企业会找相关设备供应商购买新板替代，购板的高额费用（少则几千元，多则上万十几万元）以及停工待机的时间（从国外寄过来至少要半个月以上）往往令企业损失重大，深感头痛。 其实大多数工控电路板在国内都是可以维修的，您只要花费不到1/3的费用，不到1/3的时间，我们的专业维修工程师就可以帮您解决问题。 工控电路板损坏通常是某一个元件损坏，可能是某一个芯片，某一个电容，甚至一个小小的电阻，维修的过程就是找出损坏的元件加以更换。这看似简单，实则需要精深的学问、丰富的经验和必备的昂贵检测设备，特别是要快速地找到故障元件，除了经验丰富之外更加要求维修工程师有善于分析和判断的快速思维。现在的电子产品往往由于一块电路板维修板的个别配件

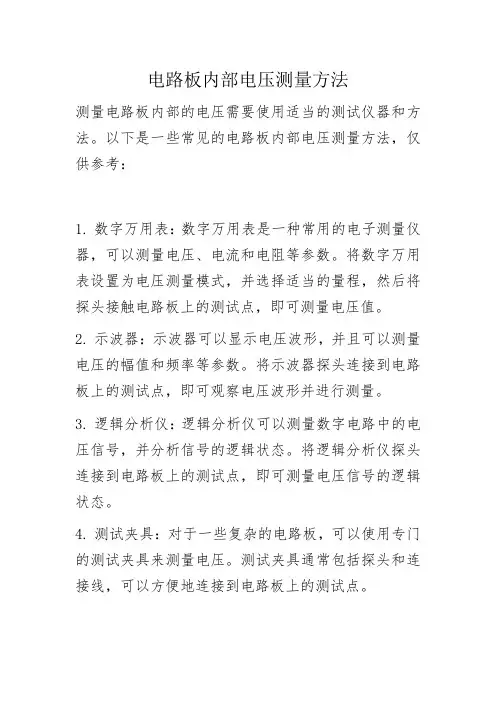

损坏，导致一部分或几个部分不能正常工作，影响设备的正常使用。那我们如何对电路板维修检测呢? 电路板维修现与大家分享下电路板维修检测的经验。 通常一台设备里面有许多个电路板维修，当拿到一部有故障的电路板维修的设备时，首先要根据故障现象，判断出故障的大体部位，然后通过测量，把故障的可能部位逐步缩小，最后找到故障所在。要找到故障所在必须通过检测，通常修理人员都采用测引脚电压方法来判断，但这只能判断出故障的大致部位，而且有的引脚反应不灵敏，甚至有的没有什么反应。就是在电压偏离的情况下，也包含外围元件损坏的因素，还必须将集成块内部故障与外围故障严格区别开来，因此单靠某一种方法对电路板维修是很难检测的，必须依赖综合的检测手段。 现以汇能IC在线维修测试仪检测为例，介绍其具体方法。我们都知道，集成块使用时，总有一个引脚与印制电路板上的“地”线是焊通的，在电路中称之为接地脚。由于电路板维修内部都采用直接耦合，因此，集成块的其它引脚与接地脚之间都存在着确定的直流电阻，这种确定的直流电阻称为该脚内部等效直流电阻，简称R内。当我们拿到一块新的集成块时，可通过用万用表测量各引脚的内部等效直流电阻来判断其好坏，若各
电磁炉电路板简单维修方法 一、电路板烧IGBT或保险丝的维修程序 电流保险丝或IGBT烧坏，不能马上换上该零件，必须确认下列其它零件是在正常状态时才能进行更换，否则，IGBT和保险丝又会烧坏。 1．目视电流保险丝是否烧断 2．检测IGBT是否击穿： 用万用表二极管档测量IGBT的“E”；“C”；“G”三极间是否击穿。 A：“E”极与“G”极；“C”极与“G”极，正反测试均不导通(正常)。 B：万用表红笔接”E“极，黑笔接“C”极有0.4V左右的电压降（型号为GT40T101三极全不通）。3．测量互感器是否断脚，正常状态如下： 用万用表电阻档测量互感器次级电阻约80Ω；初极为0Ω。 4．整流桥是否正常（用万用表二极管档测试）： A：万用表红笔接“-”，黑笔接“+”有0.9V左右的电压降，调反无显示。 B：万用表红笔接“-”，黑笔分别接两个输入端均有0.5V左右的电压降，调反无显示。 C：万用表黑笔接“+”，红笔分别接两个输入端均有0.5V左右的电压降，调反无显示。 5．检查电容C301；C302；C303；是否受热损坏。（如果损坏已变形或烧熔） 6．检测芯片8316是否击穿： 测量方法：用万用表测量8316引脚，要求1和2；1和4；7和2；7和4之间不能短路。 7．IGBT处热敏开关绝缘保护是否损坏。 二、按键动作不良 按键动作不良的检测测量CPU口线是否击穿：用万用表二极管档测量CPU极与接地端，均有0.7V左右的电压降，万用表红笔接“地”；黑笔接“CPU每一极口线”。否则，说明CPU口线击穿。 三、功率不能达到要求 1．线圈盘短路： 测试线圈盘的电感量：PSD系数为L=157±5μH，PD系列为L=140±5μ；H。 2．锅具与线圈盘距离是否正常。 3．锅具是否是指定的锅具。 四、检查各元气件是否松动，是否齐全 装配后不良状况的检查： 1.不加热：检查互感器是否断脚。 2.插电后长鸣：检查温度开关端子是否接插良好。 3.无法开机：检查热敏电阻端子是否接插良好。(Nancy) 美的电磁炉同故障却不同元件受损 故障现象：有两台同样的，美的售后送修MC-EY108电磁炉，上电开机后，能检锅加热，但均几秒钟后就自动关机。 ??? 故障分析：当电磁炉上电开机后，能“检锅”加热，但几秒钟后出现自动关机。能造成电磁炉自动关机主要因素有；交流电网电压上升与下降低时、锅具检温电路热敏电阻、IGBT检温电路热敏电阻、及CPU第9脚（TMAIN）电压取样电阻R18（330KΩ/2W）、开路受损时，均导致电磁炉出现以上故障现象。
这8个维修技巧，你知道几个 一、工控电路板电容损坏的故障特点及维修 电容损坏引发的故障在电子设备中是最高的，其中尤其以电解电容的损坏最为常见。 电容损坏表现为： 1.容量变小; 2.完全失去容量; 3.漏电; 4.短路。 电容在电路中所起的作用不同，引起的故障也各有特点。在工控电路板中，数字电路占绝大多数，电容多用做电源滤波，用做信号耦合和振荡电路的电容较少。用在开关电源中的电解电容如果损坏，则开关电源可能不起振，没有电压输出;或者输出电压滤波不好，电路因电压不稳而发生逻辑混乱，表现为机器工作时好时坏或开不了机，如果电容并在数字电路的电源正负极之间，故障表现同上。这在电脑主板上表现尤其明显，很多电脑用了几年就出现有时开不了机，有时又可以开机的现象，打开机箱，往往可以看见有电解电容鼓包的现象，如果将电容拆下来量一下容量，发现比实际值要低很多。 电容的寿命与环境温度直接有关，环境温度越高，电容寿命越短。这个规律不但适用电解电容，也适用其它电容。所以在寻找故障电容时应重点检查和热源靠得比较近的电容，如散热片旁及大功率元器件旁的电容，离其越近，损坏的可能性就越大。另外有 1
瓷片电容出现短路的情况，也发现电容离发热部件比较近。所以在检修查找时应有所侧重。有些电容漏电比较严重，用手指触摸时甚至会烫手，这种电容必须更换。在检修时好时坏的故障时，排除了接触不良的可能性以外，一般大部分就是电容损坏引起的故障了。所以在碰到此类故障时，可以将电容重点检查一下，换掉电容后往往令人惊喜(当然也要注意电容的品质，要选择好一点的牌子，如红宝石、黑金刚之类)。 二、电阻损坏的特点与判别 常看见许多初学者在检修电路时在电阻上折腾，又是拆又是焊的，其实修得多了，你只要了解了电阻的损坏特点，就不必大费周章。 电阻是电器设备中数量最多的元件，但不是损坏率最高的元件。电阻损坏以开路最常见，阻值变大较少见，阻值变小十分少见。常见的有碳膜电阻、金属膜电阻、线绕电阻和保险电阻几种。前两种电阻应用最广，其损坏的特点一是低阻值(100Ω以下)和高阻值(100kΩ以上)的损坏率较高，中间阻值(如几百欧到几十千欧)的极少损坏;二是低阻值电阻损坏时往往是烧焦发黑，很容易发现，而高阻值电阻损坏时很少有痕迹。线绕电阻一般用作大电流限流，阻值不大。圆柱形线绕电阻烧坏时有的会发黑或表面爆皮、裂纹，有的没有痕迹。水泥电阻是线绕电阻的一种，烧坏时可能会断裂，否则也没有可见痕迹。保险电阻烧坏时有的表面会炸掉一块皮，有的也没有什么痕迹，但绝不会烧焦发黑。根据以上特点，在检查电阻时可有所侧重，快速找出损坏的电阻。 根据以上列出的特点，我们先可以观察一下电路板上低阻值电阻有没有烧黑的痕迹，再根据电阻损坏时绝大多数开路或阻值变大以及高阻值电阻容易损坏的特点，我们就可以用万用表在电路板上先直接量高阻值的电阻两端的阻值，如果量得阻值比标称阻值大，则这个电阻肯定损坏(要注意等阻值显示稳定后才下结论，因为电路中有可能并联电容元件，有一个充放电过程)，如果量得阻值比标称阻值小，则一般不用理会它。这样在电路板上每一个电阻都量一遍，即使“错杀”一千，也不会放过一个了。 2
电路板测试、检验及规范 1、Acceptability，acceptance 允收性，允收 前者是指在对半成品或成品进行检验时，所应遵守的各种作业条件及成文准则。后者是指执行允收检验的过程，如Acceptance Test。 2、Acceptable Quality Level(AQL)允收品质水准 系指被验批在抽检时，认为能满足工程要求之"不良率上限"，或指百分缺点数之上限。AQL并非为保护某特别批而设，而是针对连续批品质所定的保证。 3、Air Inclusion 气泡夹杂 在板材进行液态物料涂布工程时，常会有气泡残存在涂料中，如胶片树脂中的气泡，或绿漆印膜中的气泡等，这种夹杂的气泡对板子电性或物性都很不好。 4、AOI 自动光学检验 Automatic Optical Inspection，是利用普通光线或雷射光配合计算机程序，对电路板面进行外观的视觉检验，以代替人工目检的光学设备。 5、AQL 品质允收水准
Acceptable Quality Level，在大量产品的品检项目中，抽取少量进行检验，再据以决定整批动向的品管技术。 6、ATE 自动电测设备 为保证完工的电路板其线路系统的通顺，故需在高电压(如250 V)多测点的泛用型电测母机上，采用特定接点的针盘对板子进行电测，此种泛用型的测试机谓之Automatic Testing Equipment。 7、Blister 局部性分层或起泡 在电路制程中常会发生局部板面或局部板材间之分层，或局部铜箔浮离的情形，均称为Blister。另在一般电镀过程中亦常因底材处理不洁，而发生镀层起泡的情形，尤其以镀银对象在后烘烤中最容易起泡。 8、Bow，Bowing 板弯 当板子失去其应有的平坦度(Flatness)后，以其凹面朝下放在平坦的台面上，若无法保持板角四点落在一个平面上时，则称为板弯或板翘(Warp 或Warpage)，若只能三点落在平面上时，称为板扭(Twist)。不过通常这种扭翘的情况很轻微不太明显时，一律俗称为板翘(Warpage)。
一、怎么维修电路板： 通常一台设备里面有许多个电路板维修，当拿到一部有故障的电路板维修的设备时，首先要根据故障现象，判断出故障的大体部位，然后通过测量，把故障的可能部位逐步缩小，最后找到故障所在。要找到故障所在必须通过检测，通常修理人员都采用测引脚电压方法来判断，但这只能判断出故障的大致部位，而且有的引脚反应不灵敏，甚至有的没有什么反应。就是在电压偏离的情况下，也包含外围元件损坏的因素，还必须将集成块内部故障与外围故障严格区别开来，因此单靠某一种方法对电路板维修是很难检测的，必须依赖综合的检测手段。 -可编辑-
-可编辑- 现以汇能IC 在线维修测试仪检测为例，介绍其具体方法。 我们都知道，集成块使用时，总有一个引脚与印制电路板上的“地”线是焊通的，在电路中称之为接地脚。由于电路板维修内部都采用直接耦合，因此，集成块的其它引脚与接地脚之间都存在着确定的直流电阻，这种确定的直流电阻称为该脚内部等效直流电阻，简称R 内。
当我们拿到一块新的集成块时，可通过用万用表测量各引脚的内部等效直流电阻来判断其好坏，若各引脚的内部等效电阻R内与标准值相符，说明这块集成块是好的，反之若与标准值相差过大，说明集成块内部损坏。 测量时有一点必须注意，由于集成块内部有大量的三极管，二极管等非线性元件，在测量中单测得一个阻值还不能判断其好坏，必须互换表笔再测一次，获得正反向两个阻值。只有当R内正反向阻值都符合标准，才能断定该集成块完好。在实际修理中，通常采用在路测量。先测量其引脚电压，如果电压异常，可断开引脚连线测接线端电压，以判断电压变化是外围元件引起，还是集成块内部引起。也可以采用测外部电路到地之间的直流等效电阻(称R 外)来判断，通常在电路中测得的集成块某引脚与接地脚之间的直流电阻(在路电阻)，实际是R内与R外并联的总直流等效电阻。在修理中常将在路电压与在路电阻的测量方法结合使用。有时在路电压和在路电阻偏离标准值，并不一定是集成块损坏，而是有关外围元件损坏，使R外不正常，从而造成在路电压和在路电阻的异常。这时便只能测量集成块内部直流等效电阻，才能判定集成块是否损坏。 根据实际检修经验，在路检测电路板维修内部直流等效电阻时可不必把集成块从电路上焊下来，只需将电压或在路电阻异常的脚与电路断开，同时将接地脚也与电路板断开，其它脚维持原状，测量出测试脚与接地脚之间的R内正反向电阻值便可判断其好坏。例如，注塑机电路板集成块TA7609P瑢脚电路电压或电阻异常，可切断瑢脚和⑤脚(接地脚)然后用汇能IC在线维修测试仪内电阻挡测瑢脚与⑤脚之间电阻，测得一个数值后，互换通 -可编辑-

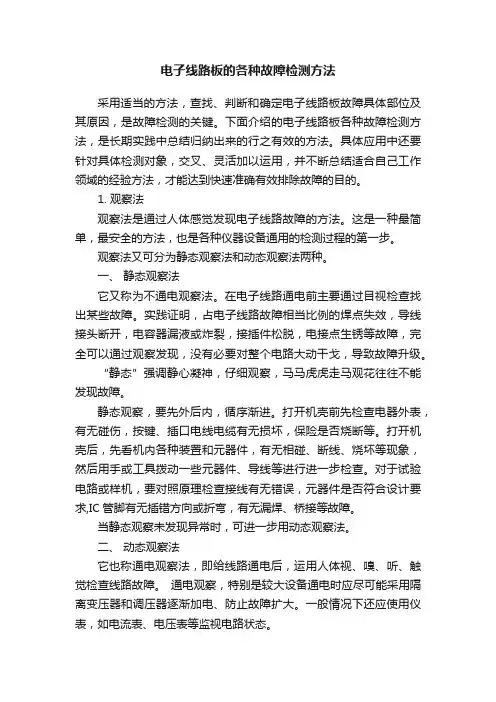

引言 控制系统由于价格不菲，因此当其发生故障时，为了讲求经济效益，节约成本，一般采用维修的方式。但是在发生以下几种情况时，需要更换新的电路板：电路板已到报废年限;电路板被损坏的情况严重，无法修理;经过多次反复维修，不断出现问题的，说明电路板存在不稳定因素，已经不适于在机床中继续使用的。本人从事电路板的维修工作多年，在工作中总结了一些维修的方法及技巧，介绍给大家，与大家共勉之。 1 观察法 当我们拿到一块待维修的电路板时，首先对它的外观进行仔细的观察。如果电路板被烧过，那么在给电路板通电前，一定要仔细检查电源电路是否正常，在确保不会引起二次损伤后再通电。观察法是属于静态检查法的一种，在运用观察法时，一般遵循以下几个步骤。 第一步观察电路板有没有被人为损坏，这主要从以下几个方面来看： ① 看是否电路板被摔过，导致了板角发生变形，或是板上芯片被摔变形或摔坏的。 ② 观察芯片的插座，看是否由于没有专用工具，而被强制撬坏的。 ③ 观察电路板上的芯片，若是带插座的，首先观察芯片是否被插错，这主要是防止操作者自己维修电路板时将芯片的位置或方向插错。如果没有及时把错误改正，当给电路板通电时，有可能会烧坏芯片，造成不必要的损失。 ④ 如果电路板上带有短接端子的，观察短接端子是否被插错。 电路板的维修需要的是理论上的扎实功底，工作上的仔细认真，通过维修者的仔细观察，有时在这一步就能判断出发生问题的原因。 第二步观察电路板上的元器件有没有被烧坏的。比如电阻、电容、二极管有没有发黑、变糊的情况。正常情况下，电阻即使被烧糊了，它的阻值也不会有变化，性能不会改变，不影响正常使用，这时需要使用万用表辅助测量。但是如果是电容、二极管被烧糊了，他们的性能就会发生改变，在电路中就不能发挥其应有的作用，将会影响整个电路的正常运行，这时必须更换新的元器件。 第三步观察电路板上的集成电路，比如74 系列、CPU、协处理器、AD 等等芯片，有没有鼓包、裂口、烧糊、发黑的情况。如果有这样的情况发生，基本可以确定芯片已经被烧
开关电源常见四大故障及检修方法 开关电源是各种电子设备必不可缺的组成部分，其性能优劣直接关系到电子设备的技术指标及能否安全可靠地工作。由于深圳开关电源内部关键元器件工作在高频开关状态，功耗小，转化率高，且体积和重量只有线性电源的20%—30%，故目前它已成为稳压电源的主流产品。电子设备电气故障的检修，本着从易到难的原则，基本上都是先从电源入手，在确定其电源正常后，再进行其他部位的检修，且电源故障占电子设备电气故障的大多数。故了解开头电源基本工作原理，熟悉其维修技巧和常见故障，有利于缩短电子设备故障维修时间，提高个人设备维护技能。 1. 无输出，保险管正常这种现象说明开关电源未工作或进入了保护状态。首先要测量电源控制芯片的启动脚是否有启动电压，若无启动电压或者启动电压太低，则要检查启动电阻和启动脚外接的元件是否漏电，此时如电源控制芯片正常，则经上述检查可以迅速查到故障。若有启动电压，则测量控制芯片的输出端在开机瞬间是否有高、低电平的跳变，若无跳变，说明控制芯片坏、外围振荡电路元件或保护电路有问题，可先代换控制芯片，再检查外围元件;若有跳变，一般为开关管不良或损坏。 2. 保险烧或炸主要检查300V上的大滤波电容、整流桥各
二极管及开关管等部位，抗干扰电路出问题也会导致保险烧、发黑。需要注意的是：因开关管击穿导致保险烧一般会把电流检测电阻和电源控制芯片烧坏。负温度系数热敏电阻也很容易和保险一起被烧坏。 3. 有输出电压，但输出电压过高这种故障一般来自于稳压取样和稳压控制电路。在直流输出、取样电阻、误差取样放大器如TL431、光耦、电源控制芯片等电路共同构成一个闭合的控制环路，任何一处出问题就会导致输出电压升高。 4. 输出电压过低除稳压控制电路会引起输出电压低，还有下面一些原因也会引起输出电压低： a. 开关电源负载有短路故障（特别是DC/DC变换器短路或性能不良等），此时，应该断开开关电源电路的所有负载，以区分是开关电源电路还是负载电路有故障。若断开负载电路电压输出正常，说明是负载过重;或仍不正常说明开关电源电路有故障。 b. 输出电压端整流二极管、滤波电容失效等，可以通过代换法进行判断。 c. 开关管的性能下降，必然导致开关管不能正常导通，使电源的内阻增加，带负载能力下降。 12v开关电源维修分析
编辑本段组成 电路板主要由焊盘、过孔、安装孔、导线、元器件、接插件、填充、电气边界 电路板产业区 等组成，各组成部分的主要功能如下： 焊盘：用于焊接元器件引脚的金属孔。 过孔：有金属过孔和非金属过孔，其中金属过孔用于用于连接各层之间元器件引脚。 安装孔：用于固定电路板。 导线：用于连接元器件引脚的电气网络铜膜。 接插件：用于电路板之间连接的元器件。 填充：用于地线网络的敷铜，可以有效的减小阻抗。 电气边界：用于确定电路板的尺寸，所有电路板上的元器件都不能超过该边界。 沃特弗电路板之薄膜线路SMT贴片(4张)
电路板www_kspcbsmt_com生产 编辑本段主要分类 电路板系统分类为以下三种： 电路板 单面板 Single-Sided Boards 我们刚刚提到过，在最基本的PCB上，零件集中在其中一面，导线则集中在另一面上。因为导线只出现在其中一面，所以我们就称这种PCB叫作单面板（Single-sided）。因为单面板在设计线路上有许多严格的限制（因为只有一面，布线间不能交*而必须绕独自的路径），所以只有早期的电路才使用这类的板子。 双面板 Double-Sided Boards 这种电路板的两面都有布线。不过要用上两面的导线，必须要在两面间有适当的电路连接才行。这种电路间的「桥梁」叫做导孔（via）。导孔是在PCB上，充满或涂上金属的小洞，它可以与两面的导线相连接。因为双面板的面积比单面板大了一倍，而且因为布线可以互相交错（可以绕到另一面），它更适合用在比单面板
更复杂的电路上。 多层板 【多层板】在较复杂的应用需求时，电路可以被布置成多层的结构并压合在一起，并在层间布建通孔电路连通各层电路。 内层线路 铜箔基板先裁切成适合加工生产的尺寸大小。基板压膜前通常需先用刷磨、微蚀等方法将板面铜箔做适当的粗化处理，再以适当的温度及压力将干膜光阻密合贴附其上。将贴好干膜光阻的基板送入紫外线曝光机中曝光，光阻在底片透光区域受紫外线照射后会产生聚合反应（该区域的干膜在稍后的显影、蚀铜步骤中将被保留下来当作蚀刻阻剂），而将底片上的线路影像移转到板面干膜光阻上。撕去膜面上的保护胶膜后，先以碳酸钠水溶液将膜面上未受光照的区域显影去除，再用盐酸及双氧水混合溶液将裸露出来的铜箔腐蚀去除，形成线路。最后再以氢氧化钠水溶液将功成身退的干膜光阻洗除。对于六层（含）以上的内层线路板以自动定位冲孔机冲出层间线路对位的铆合基准孔。 四层电路板 Multi-Layer Boards 为了增加可以布线的面积，多层板用上了更多单或双面的布线板。多层板使用数片双面板，并在每层板间放进一层绝缘层后黏牢（压合）。
PCB老化的概念 我们平常说的PCB老化就是在一定的条件下使电路板通电工作一定时间之后，电路板上面的一些元件参数就会发生变化，这种变化和电路板使用的时间有关，这对于一些特殊用途的电路板来说，是绝对不允许的，所以很多电路板在出厂之前就会做抗老化处理，使电路稳定后在使用。这样就可以大大的提高可靠性和安全性。 Rs410老化测试的做法 在一般的工业设备里面，工作温度一般都在-40℃~+55℃之中产生交替的变化，并且可能长时间处于工作状态，那么这样就需要对其在长时间工作下的性能和老化速度进行测试来考量电路板的整体质量。本此针对RS410的测试中采用温度交替变化，长时间通电的方式经行。 检查环境条件 检测应在下列环境条件下进行：温度：15~50℃相对湿度：45％~75％大气压力：86~106Kpa，考虑现有条件用暖风机（或者可控制温度的加热器）加热至50度以上。在密闭空间（盒子）中进行。通过密闭保温。保障盒内温度维持在50度左右。 需要准备 测试用的盒子，板卡以及并联的电源线，PIP测试线，TAG管和温度计。暖风机。（可有可控制温度加热器代替）。 老化前的要求 电路板的老也有两点要求，这两点要求分别是： 1.外观检测所有要老化的功能板需先进行目测，对于有明显缺陷的功能板，如有短路，断路，元器件安装错误，缺件等缺陷 的功能板应予以剔除。(这一部分应由质检初筛)。 2.电参数检测所有要老化的功能板还需进行电参数检测，对参数不符合要求的功能板应予以剔除。具体分为基本分，只要芯 片的输入输出导通测试，外设的导线连接有无开路，是否经过测试已经对电路板产生损害。 老化设备 1.热老化设备内工作空间的任何点应满足以下要求： 1.能保持热老化所需要的高温。 2.上电时间足够长。（测试时间定位最少72小时连续上电） 2.功能板的安装与支撑 1.功能板应以正常使用位置安装在支架上（六脚柱）。 2.功能板的支架的热传导应是低的，以使功能板与支架之间实际上是隔热的。 3.功能板的支架应是绝缘的，以确保受试功能板与支架之间不漏电。 3.电功率老化设备 1.电功率老化设备应保证提供老化功能板所需要的电压和电流，并能提供可变化的输入信号，并可随时检测每块功能伴。（间 断性通信测试，与PIP-TAG的测试） 2.电功率老化设备应保证在老化过程中不应老化设备的缘故而中途停机。 老化

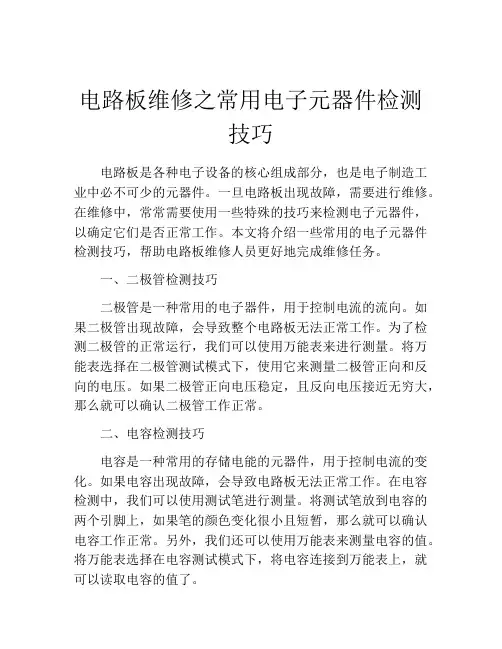

电路板维修+元器件基础知识大全（1）元器件基础知识 一、电容篇 1、电容在电路中一般用“C”加数字表示（如C25表示编号为25的电容）。电容是由两片金属膜紧靠，中间用绝缘 材料隔开而组成的元件。电容的特性主要是隔直流通交流。 电容容量的大小就是表示能贮存电能的大小，电容对交流信号的阻碍作用称为容抗，它与交流信号的频率和电容量有关。 容抗XC=1/2πf c (f表示交流信号的频率，C表示电容容量) 电话机中常用电容的种类有电解电容、瓷片电容、贴片电容、独石电容、钽电容和涤纶电容等。 2、识别方法：电容的识别方法与电阻的识别方法基本相同，分直标法、色标法和数标法3种。电容的基本单位用法 拉（F）表示，其它单位还有：毫法（mF）、微法（uF）、纳法（nF）、皮法（pF）。其中：1法拉=103毫法=106微法=109 纳法=1012皮法 容量大的电容其容量值在电容上直接标明，如10 uF/16V 容量小的电容其容量值在电容上用字母表示或数字表示6 字母表示法：1m=1000 uF 1P2=1.2PF 1n=1000PF 数字表示法：一般用三位数字表示容量大小，前两位表示有效数字，第三位数字是倍率。 如：102表示10×102PF=1000PF 224表示22×104PF=0.22 uF 3、电容容量误差表 符号 F G J K L M 允许误差±1% ±2% ±5% ±10% ±15% ±20%
如：一瓷片电容为104J表示容量为0. 1 uF、误差为±5%。 4、故障特点 在实际维修中，电容器的故障主要表现为： （1）引脚腐蚀致断的开路故障。 （2）脱焊和虚焊的开路故障。 （3）漏液后造成容量小或开路故障。 （4）漏电、严重漏电和击穿故障。 二、二极管 晶体二极管在电路中常用“D”加数字表示，如：D5表示编号为5的二极管。 1、作用：二极管的主要特性是单向导电性，也就是在正向电压的作用下，导通电阻很小；而在反向电压作用下导 通电阻极大或无穷大。正因为二极管具有上述特性，无绳电话机中常把它用在整流、隔离、稳压、极性保护、编码控制、 调频调制和静噪等电路中。 电话机里使用的晶体二极管按作用可分为：整流二极管（如1N4004）、隔离二极管（如1N4148）、肖特基二极管（如 BA T85）、发光二极管、稳压二极管等。 2、识别方法：二极管的识别很简单，小功率二极管的N 极（负极），在二极管外表大多采用一种色圈标出来，有些 二极管也用二极管专用符号来表示P极（正极）或N极（负极），也有采用符号标志为“P”、“N”来确定二极管极性的。 发光二极管的正负极可从引脚长短来识别，长脚为正，短脚为负。 3、测试注意事项：用数字式万用表去测二极管时，红表笔接二极管的正极，黑表笔接二极管的负极，此时测得的阻
电路板维修的常用技法 由于现代的大部分电路板是没有官方原理图的，并且带程序的芯片应用越来越多，工程师必将面临各方面的挑战，通过大量的实践证明，面对这些挑战，依然有方法可遁，下面将我这些年来维修的心得与广大电子爱好者们分享。 1.外观检查法 即通过望、问、闻、切的老一套办法，观察电路板是否有烧焦的地方，敷铜是否有断裂的地方，闻电路板上是否有异味，是否有焊接不良的地方，接口、金手指是否有发霉发黑的现象等。询问客户故障现象及故障发生的过程，往往能将故障的重点集中在某些部位。通过上面的处理，往往能发现一部分问题。 2.通杀法 即将所有的元器件都检测一遍，找到有问题的元件更换之，达到修复的目的，如果遇到仪器无法检测的元件，则采用代换法，即不管其是否损坏，均用新元件来代替，最终保证板上的所有器件均是好的，达到修复的目的。该方法简单有效，容易上手，对工程师的技术水平要求不高，但操作时需要高度的细心和责任心，否则某些器件在拆下来时没有记清位置，发生装错装反的情况，很容易造成维修失败。另外该方法对于过孔不通、敷铜断裂、电位器调整不当等问题是无能为力的。遇到有程序和有数据的芯片时则不能采用此方法。
3.对比法 对比法是无图纸维修电路板最常用的方法之一，实践证明有着非常好的效果，通过和好板的状态对比达到查出故障的目的，通过对比两块板的各节点的曲线来发现异常。然而很多时候我们没有一块好板来进行对比，但这并不代表着我们不可以使用此方法，比如我们可以在电路板中找到具有相同属性的电路，比如某板的有三个同样的接口，这三个接口具有相同的电路，我们就可以使用三个相同的接口之间互相比对曲线，判断问题。当我们找不到上面提到的情形时，依然可以找到共同属性的电路，比如电路中的总线通常具有相同的曲线。还有时候我们无法判断一个IC 是否损坏，我们也可能通过扫描曲线的方法来和好的IC进行曲线对比 达到判断的目的。总之，我们需要开动脑筋，将对比法发挥到极致。曲线扫描法在实践中确实有用，但有些初学者不懂得其工作原理，报厌仪器没有实用价值，所以本人亲眼见过很多同行的公司将电路板维修测试仪基本上不用，大呼上当。当然商家也有夸大该功能的嫌疑，事实上很多时候在扫描COMS工艺的集成电路时，每次扫描的曲线都不一样， 造成无法判断的情况，该原因是由于CMOS的高阻抗和结间电容充电 后没有泄放渠道造成的，所以在判断CMOS集成电路时需要有丰富的 经验才行。最后要补充一点的是，曲线扫描法是扫描的周边器件，如果扫描的是集成电路则是扫描的集成电路内部接到引脚的那些元件，90%的集成电路损坏都是周边器件损坏，然而万一遇到非周边器件损坏，在扫描曲线时是查不到问题的，而器件在工作时则会出现问题。 4.状态法

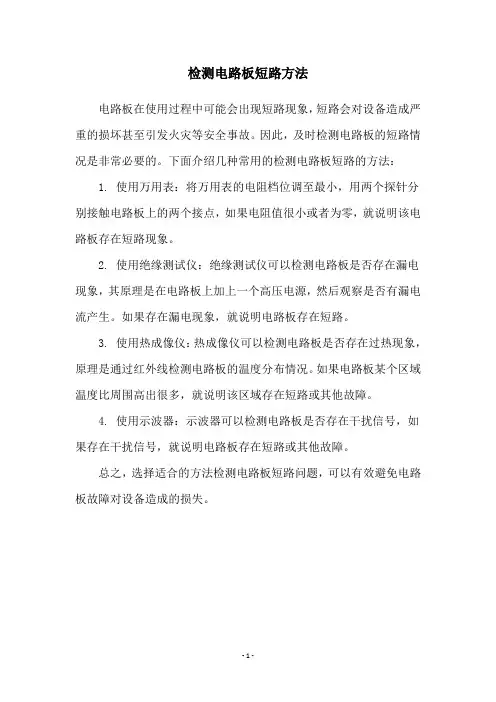

电子显示屏维修方法常见故障及维修方法 走在大街小巷上，随处可见led显示屏的身影，全彩的、单双色的比比皆是。led显示屏不但提升了城市的形象还丰富了人们的文化生活，在这方面可以体现出led产业的发展速度是如此之快，在我们享受led显示屏带来的视觉盛宴及经济效益的同时，我们还应多了解下led显示屏的注意事项，这样才能使led显示屏安全、正常的运行。LED电子显示屏的维修方法 判断问题必须先主后次方式的处理，将明显的、严重的先处理，小问题后处理。短路应为最高优先级。 1.电阻检测法将万用表调到电阻档，检测一块正常的电路板的某点的到地电阻值，再检测另一块相同的电路板的同一个点测试与正常的电阻值是否有不同，若不同则就确定了问题的范围。 2.电压检测法将万用表调到电压档，检测怀疑有问题的电路的某个点的到地电压，比较是否与正常值相似，否则确定了问题的范围。 3.短路检测法将万用表调到短路检测挡(有的是二极管压降档或是电阻档，一般具有报警功能)，检测是否有短路的现象出现，发现短路后应优先解决，使之不烧坏其它器件。该法必须在电路断电的情况下操作，避免损坏表。 4.压降检测法将万用表调到二极管压降检测档，因为所有的IC都是由基本的众多单元件组成，只是小型化了，所以在当它的某引脚上有电流通过时，就会在引脚上存在电压降。一般同一型号的IC相同引脚上的压降相似，根据引脚上的压降值比较好坏，必须电路断电的情况下操作。该方法
有一定的局限性，比如被检测器件是高阻的，就检测不到了。 四、单元板常见问题的处理步骤单元板故障： A.整板不亮1、检查供电电源与信号线是否连接。2、检查测试卡是否以识别接口，测试卡红灯闪动则没有识别，检查灯板是否与测试卡同电源地，或灯板接口有信号与地短路导致无法识别接口。(智能测试卡) 3、检测74HC245有无虚焊短路，245上对应的使能(EN)信号输入输出脚是否虚焊或短路到其它线路。注：主要检查电源与使能(EN)信号。 B.在点斜扫描时，规律性的隔行不亮显示画面重叠1、检查A、B、C、D信号输入口到245之间是否有断线或虚焊、短路。2、检测245对应的A、B、C、D输出端与138之间是否断路或虚焊、短路。 3、检测A、B、C、D各信号之间是否短路或某信号与地短路。注：主要检测ABCD行信号。 C.全亮时有一行或几行不亮1、检测138到4953之间的线路是否断路或虚焊、短路。 D.在行扫描时，两行或几行(一般是2的倍数,有规律性的)同时点亮1、检测A、B、C、D各信号之间是否短路。2、检测4953输出端是否与其它输出端短路。 E.全亮时有单点或多点(无规律的)不亮1、找到该模块对应的控制脚测量是否与本行短路。2、更换模块或单灯。 F.全亮时有一列或几列不亮1、在模块上找到控制该列的引脚，测是否与驱动IC(74HC595/TB62726)输出端连接。
电路板维修方法技巧 This manuscript was revised on November 28, 2020
引言 控制系统由于价格不菲，因此当其发生故障时，为了讲求经济效益，节约成本，一般采用维修的方式。但是在发生以下几种情况时，需要更换新的：电路板已到报废年限;电路板被损坏的情况严重，无法修理;经过多次反复维修，不断出现问题的，说明电路板存在不稳定因素，已经不适于在机床中继续使用的。本人从事电路板的维修工作多年，在工作中总结了一些维修的方法及技巧，介绍给大家，与大家共勉之。 1 观察法 当我们拿到一块待维修的电路板时，首先对它的外观进行仔细的观察。如果电路板被烧过，那么在给电路板通电前，一定要仔细检查电源电路是否正常，在确保不会引起二次损伤后再通电。观察法是属于静态检查法的一种，在运用观察法时，一般遵循以下几个步骤。 第一步观察电路板有没有被人为损坏，这主要从以下几个方面来看： ①看是否电路板被摔过，导致了板角发生变形，或是板上芯片被摔变形或摔坏的。 ②观察芯片的插座，看是否由于没有专用工具，而被强制撬坏的。 ③观察电路板上的芯片，若是带插座的，首先观察芯片是否被插错，这主要是防止操作者自己维修电路板时将芯片的位置或方向插错。如果没有及时把错误改正，当给电路板通电时，有可能会烧坏芯片，造成不必要的损失。 ④如果电路板上带有短接端子的，观察短接端子是否被插错。 电路板的维修需要的是理论上的扎实功底，工作上的仔细认真，通过维修者的仔细观察，有时在这一步就能判断出发生问题的原因。 第二步观察电路板上的元器件有没有被烧坏的。比如电阻、电容、二极管有没有发黑、变糊的情况。正常情况下，电阻即使被烧糊了，它的阻值也不会有变化，性能不会改变，不影响正常使用，这时需要使用万用表辅助测量。但是如果是电容、二极管被烧糊了，他们的性能就会发生改变，在电路中就不能发挥其应有的作用，将会影响整个电路的正常运行，这时必须更换新的元器件。 第三步观察电路板上的集成电路，比如74 系列、CPU、协处理器、AD 等等芯片，有没有鼓包、裂口、烧糊、发黑的情况。如果有这样的情况发生，基本可以确定芯片已经被烧坏，必须更换。

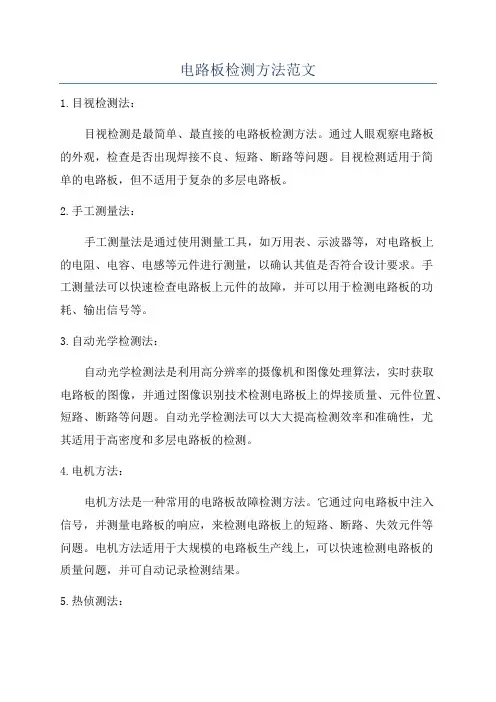

电路板故障检测方法_电路板故障原因 电路板故障检测方法1、目视检查首先检查元器件是否有过高现象，元器件过高将盖不上后盖，因此需要对过高元器件进行修正。其次检查是否有漏焊现象，如果有漏焊现象应及时将该元器件进行补焊，然后用放大镜检查各焊点是否有虚焊、拉尖、桥连等焊接缺陷存在，焊盘是否有脱落，铜箔是否有翘起等现象。检查焊点是否光滑、圆润，是否满足合格焊点要求，最后检查印制电路板上是否有残留钎剂。 2、触摸检查在目视检查之后对目视检查出的各种虚焊、假焊等焊接缺陷处进行手触摸检查，用手触摸缺陷处看其是否松动，用镊子轻拨焊接部位或用镊子夹住该处的元器件引线轻轻拉动，观察是否松动，将缺陷处进行修正。 3、电路元器件检查电路元器件检查中分为两种方法，一种是对应电路原理图检查元器件，这种检查需要对应电路原理图逐一排查，确定所有元器件没有漏焊现象，有极性的元器件极性没有焊错现象;另一种是对应电路板上的实际元器件连接，把该元器件每个引线的走向依次查清，然后对照电路原理图检查是否所有的连接都存在，如果不存在则需要检查错误出现的原因，这种方法不仅能检查出错线和少线，还能检查出多线。 4、用万用表进行检查检在怕热易损元器件在焊接过程中是否有损坏现象。 5、前框准备（1）将YD57喇叭（即扬声器）安装在前框，如图1所示安装时要注意扬声器的接线柱方向， 使其一侧紧靠电路板一边，用一字小螺钉旋紧固定脚左侧，利用突出的喇叭定位圆弧的内侧为支点，将其导入带钩压脚固定。 （2）将负极簧、正极片安装在塑壳卡槽上，如图2所示。焊好连接点及黑色、红色引线，安装时注意极性。焊接时要注意不能烫损导线绝缘覆皮。周率板（也称为频标纸）安装时将其反面双面胶保护纸去掉，然后贴于前框，要安装到位，并撕去周率板正面保护膜。注意安装时频标纸指示线与拨盘上的指示线相对应，粘贴要平整牢固。
电子维修 电路板损坏的原因，绝大多数是板上众多元器件中，有个别坏了。电路板的维修过程，就是寻找故障板上个别损坏的元器件，以及焊下坏件，换上好件的过程。汇能测试仪是一种通用的仪器，就像万用表、示波器一样，能用于各种电子电路板的故障检测，但也只是一种故障检测工具，要成功地进行电路板维修，维修者的相关经验、技术、知识同样不可或缺，尤其在检修无图纸的电路板时，您绝大部分时间都是在用它进行检修，而且会越来越离不开它。 二、对维修高手的几点建议 1. 注意丰富自己的各种元器件知识 为了检修无图纸的电子电路板，在很大程度上是把对电路原理的理解要求，转换成了对元器件的了解。 我们知道，元器件的功能是不随电路板改变的。例如，一个与非门在任何电路板上都实现与非功能，反言之，只要能测试出电路板上与非门的与非功能是好的，该电路板的故障就和这个与非门没有关系等等。汇能测试仪就是利用这一点，把需要通过电路图了解电路板工作原理，通过工作原理去检测电路板故障，转换成为了解元器件的电路功能，通过逐个判定元器件的好坏来检测电路板的故障，所以，多掌握电子元器件的有关知识，就能够更好的理解测试仪对元器件所做的测试，更好的理解测试结果提示，更准确地判断故障。 2. 注意丰富自己的单元电路知识 维修测试主要是在线测试，也就是对焊接在电路板上的元器件进行测试。在线测试会受到外电路的干扰。在绝大多数情况下，并非电路板上的所有元器件都会对测试造成干扰，造成干扰的只是那些与被测元器件构成单元电路的元器件和引线，因此，多掌握一些基本单元电路的形式，对更好的使用汇能测试仪大有好处。 3. 充分理解测试技术的基本原理 充分理解测试技术的基本原理，主要指要充分理解测试技术的适用性和局限性。由于在线测试十分复杂，还没有一种技术能在任何情况下，都给出正确、具体的测试结果。例如著名的后驱动技术和ASA技术都是如此。充分了解各种测试技术的的适用性和局限性，从原理上把握它们能做什么，不能做什么，便于在实践中举一反三，灵活运用，例如，就能改造影响正确测试的单元电路的形式以便正确测试；就能正确地解释测试结果——为什么总线结构会造成好的数字器件功能测试出错、什么样的ASA曲线可信度高或低等等。 4. 及时建库 检测已经建有数据库的器件和电路板，和没有数据库相比，难度、效率和故障检出率高很多。为了使日后的工作越干越容易，就应利用各种条件、机会，建库。建库内容主要包括： a．对汇能测试仪尚不能进行功能测试的器件，当手上有好件的时候，及时建立它的ASA曲线库； b．对可能经常碰到的电路板，在有好板子的时候，及时为它们建立ASA曲线库；对板上汇能测试仪可做功能测试的器件，建立在线功能测试库； c．一旦确认了某个测试结果、或者成功地进行了一次维修，尽量输入完整的故障导航信息； 通过不断地积累资料、数据，你的维修工作会变得越来越容易。 关于在ASA曲线测试中如何建立曲线库，请参见《提高ASA测试的精度和准确性》、《汇能测试仪在小批量电子元器件来料检测中的应用》；如何输入故障导
缝纫机电路板维修的方法及技巧 缝纫机电路板维修的方法方法一：先看后量使用工具：万用表、当手拿一块待修的电路板，良好的习惯首先是应对其进行目测，必要时还要借助放大镜，看什么主要看：1、是否有断线;2、分力元件如电阻、电解电容、电感、二极管、三极管等时候存在断开现象;3、电路板上的印制板连接线是否存在断裂、粘连等;4、是否有人修过?动过哪些元器件?是否存在虚焊、漏焊、插反等操作方面的失误;在确定了被修无上述状况后，首先用万用表测量电路板电源和地之间的阻值，通常电路板的阻值都在70-80?以上，若阻值太小，才几个或十几个欧姆，说明电路板上有元器件被击穿或部分击穿，就必须采取措施将被击穿的元器件找出来。 具体办法是给被修板供电，用手去摸电路板上各器件的温度，烫手的讲师重点怀疑对象。 若阻值正常，用万用表测量板上的阻、二极管、三极管、场效应管、拨段开关等分力元件，其目的就是首先要确保测量过的元件是正常的，我们的理由是，能用万用表解决的问题，就不要把它复杂。 方法二：先外使用工具：电路在线维修仪如果情况允许，最好是找一块与被维修板一样的好板作为参照，然后使用一起的双棒VI曲线扫描功能对两块板进行好、坏对比测试，起始的对比点可以从端口开始，然后由表及里，尤其是对电容的对比测试，可以弥补万用表在线难以测出是否漏电的缺憾。
方法三：先易后难使用工具：电路在线维修仪、电烙铁、记号笔为提高测试效果，在对电路板进行在线功能测试前，应对被修板做一些技术处理，以尽量削弱各种干扰对测试进程带来的负面影响。 具体措施是：1、测试前的准备将晶振短路,对大的电解电容要焊下一条脚使其开路，因为电容的充放电同样也能带来干2、采用排除法对器件进行测试对器件进行在线测试或比较过程中，凡是测试通过(或比较正常)的器件，请直接确认测试结果，以便记录;对测试未通过(或比较超差)的，可再测试一遍，若还是未通过，也可先确认测试结果，就这样一直测试下去，直到将板上的器件测试(或比较)完，然后再回过头来处理那些未通过测试(或比较超差)的器件。 对未通过功能在线测试的器件，仪器还提供了一种不太正规却又比较实用的处理方法，由于仪器对电路板的供电可以通过测试夹施加到器件相应的电源与地脚，若对器件的电源脚实施刃割，则这个器件将脱离电路板供电系统，这时再对该器件进行在线功能测试，由于电路板上的其他器件将不会再起干扰作用，实际测试效果等同于“准离线，测准率将获得很大提高。 3、用ASA-VI曲线扫描测试对测试库尚未涵盖的器件进行比较测试由于ASA-VI智能曲线扫描技术能适用于对任何器件的比较测试，只要测试夹能将器件夹住，再有一块参照板，通过对比测试，同样对器件具备较强的故障侦测能力。 该功能弥补了器件在线功能测试要受制于测试库的不足，拓展了
PCB电路板检查方法及其介绍 本文阐述，过程监测可以防止电路板缺陷，并提高全面质量。 检查可以经常提醒你，你的装配工艺是不是还有太多的变量。即使在你的制造工艺能够达到持续的零缺陷生产之后，某种形式的检查或者监测对于保证所希望的质量水平还是必要的。表面贴装装配是一系列非常复杂的事件与大量单独行动。我们的诀窍是要建立一个平衡的检查(inspection)与监测(monitering)的策略，而不需要进行100%的检查。本文要讨论的是检查方法、技术和手工检查工具，以及回顾一下自动检查工具和使用检查结果(缺陷数量与类型)来改善工艺与产品的质量。 检查是一种以产品为中心的活动，而监测是以工艺为中心的活动。两者对于一个品质计划都是需要的，但是，长期的目标应该是少一点产品检查和多一点工艺监测。产品检查是被动的(缺陷已经发生)，而工艺监测是主动的(缺陷可以防止) - 很明显，预防比对已经存在的缺陷作被动反应要有价值地多。 检查其实是一个筛选过程，因为它企图找出不可接受的产品去修理。事实十分清楚，大量的检查不一定提高或保证产品品质。德明(Deming)十四点中的第三点说，%26ldquo;不要指望大批检查%26rdquo;。德明强调，一个强有力的工艺应该把重点放在建立稳定的、可重复的、统计上监测的工艺目标上，而不是大批量的检查。检查是一个主观的活动，即使有相当程度的培训，它也是一个困难的任务。在许多情况中，你可以叫一组检查员来评估
一个焊接点，但是得到几种不同的意见。 操作员疲劳是为什么100%检查通常找不出每一个制造缺陷的原因，另外，这是一个成本高、无价值增值的操作。它很少达到更高产品质量和顾客满意的所希望目标。 几年前，我们开始了使用%26ldquo;过程监测%26rdquo;这个术语，而不是检查员，因为我们想要将生产场所的思想观念从被动反应转变到主动预防。一个检查员通常坐在装配线的末尾，检查产品。在一个理想的情况中，工艺监测活动是产品检查与工艺监测之间的一个平衡- 例如，确认正确的工艺参数正在使用，测量机器的性能，和建立与分析控制图表。工艺监测承担这些活动的一个领导角色；它们帮助机器操作员完成这些任务。培训是一个关键因素。工艺监测员与机器操作员必须理解工艺标准(例如，IPC-A-610)、工艺监测的概念和有关的工具(例如，控制图表、Pareto图表等)。工艺监测员也提高产品品质和过程监测。作为制造队伍中的关键一员，监测员鼓励一种缺陷预防的方法，而不是一种查找与修理的方法。 过分检查也是一个普遍的问题。在许多情况中，过分检查只是由于对IPC-A-610工艺标准的错位理解所造成的。例如，对于插入安装的元件，许多检查员还希望板的两面完美的焊接圆脚，通孔完全充满。可是，这不是IPC-A-610所要求的。检查质量随着检查员的注意力紧张与集中的程度而波动。例如，惧怕(管理层的压力)可能提高生产场所的注意力集中程度，一段时间内质量可
