标准的马氏体不锈钢是：403、410、414、416、416(Se)、420、431、440A、440B和440C型，有磁性；这些钢材的耐腐蚀性来自“铬”，其范围是从11.5至18%，铬含量愈高的钢材需碳含量愈高，以确保在热处理期间马氏体的形成，上述三种440型不锈钢很少被考虑做为需要焊接的应用，且440型成份的熔填金属不易取得。
●特性及适用范围：
SUS431用作具有较高的耐硝酸及有机酸腐蚀的零件、容器和设备。
●化学成份：
碳 C ：0.11～0.17
硅 Si：≤0.80
锰 Mn：≤0.80 硫 S ：≤0.030
磷 P ：≤0.035
铬 Cr：16.00～18.00
镍 Ni：1.50～2.50
●力学性能：
抗拉强度σb (MPa)：淬火回火,≥1080 冲击功 Akv (J)：淬火回火,≥39
硬度：退火,≤285HB
●热处理规范及金相组织：
2热处理规范
1)退火,680～700℃高温回火空冷;
2)淬火,950～1050℃油冷;
3)回火275～350℃空冷
1.4021钢种简介：DIN 1.4021为马氏体不锈钢，又可称为420，有较好的耐蚀性能及较高的 力学性能。 特性：耐蚀性佳、较高的力学性能。 （1.4021）元素性能一览表： ￥（C）碳：钢中含碳量增加，屈服点和抗拉强度升高，但塑性和冲击性降低，当碳量0.23%超过时，钢的焊接性能变坏，因此用于焊接的低合金结构钢，含碳量一般不超过0.20%。碳 量高还会降低钢的耐大气腐蚀能力，在露天料场的高碳钢就易锈蚀；此外，碳能增加钢的冷 脆性和时效敏感性。 ￥（Si）硅：在炼钢过程中加硅作为还原剂和脱氧剂，所以镇静钢含有0.15－0.30%的硅。如果钢中含硅量超过0.50-0.60%硅就算合金元素。硅能显著提高钢的弹性极限，屈服点和抗拉 强度，故广泛用于作弹簧钢。在调质结构钢中加入1.0－1.2%的硅，强度可提高15－20%。 硅和钼、钨、铬等结合，有提高抗腐蚀性和抗氧化的作用，可制造耐热钢。含硅1－4%的低 碳钢，具有极高的导磁率，用于电器工业做矽钢片。硅量增加，会降低钢的焊接性能. ￥（Mn）锰：在炼钢过程中，锰是良好的脱氧剂和脱硫剂，一般钢中含锰0.30－0.50%。在 碳素钢中加入0.70%以上时就算“锰钢”，较一般钢量的钢不但有足够的韧性，且有较高的强 度和硬度，提高钢的淬性，改善钢的热加工性能，如16Mn钢比A3屈服点高40%。含锰11 －14%的钢有极高的耐磨性，用于挖土机铲斗，球磨机衬板等。锰量增高，减弱钢的抗腐蚀 能力，降低焊接性能。 ￥（P）磷：在一般情况下，磷是钢中有害元素，增加钢的冷脆性，使焊接性能变坏，降低 塑性，使冷弯性能变坏。因此通常要求钢中含磷量小于0.045%，优质钢要求更低些。 ￥（S）硫：硫在通常情况下也是有害元素。使钢产生热脆性，降低钢的延展性和韧性，在 锻造和轧制时造成裂纹。硫对焊接性能也不利，降低耐腐蚀性。所以通常要求硫含量小于 0.055%，优质钢要求小于0.040%。在钢中加入0.08-0.20%的硫，可以改善切削加工性，通常 称易切削钢。 ￥(Ni) 镍：镍能提高钢的强度，而又保持良好的塑性和韧性。镍对酸碱有较高的耐腐蚀能力，在高温下有防锈和耐热能力。但由于镍是较稀缺的资源，故应尽量采用其他合金元素代用镍 铬钢。 ￥（Cr）铬：在结构钢和工具钢中，铬能显著提高强度、硬度和耐磨性，但同时降低塑性和 韧性。铬又能提高钢的抗氧化性和耐腐蚀性，因而是不锈钢，耐热钢的重要合金元素。 1.4021用途： 瓶胚用钢：1.4021 螺杆用钢：1.4021 手术刀用钢：1.4021 塑胶模用钢：1.4021 阀门配件用钢：1.4021 汽车零配件用钢：1.4021 食品器械配件用钢：1.4021 热处理参考条件：使用硬度：/；已为预硬棒。
不锈钢管道焊接规范 一、焊前准备；焊接坡口制备质量检查、依据施工图样和焊接工艺指导书中规定的坡口尺寸、精度和表面质量的要求，坡口质量包括平整度、垂直度和清洁度等。 1、检查坡口的加工尺寸（高度、角边及钝边等）和精度是否符合 有关技术标准的规定。 2、检查坡口表面粗糙度及表面缺陷（气割缺口、裂纹、分层和夹 渣）如果超出标准允许范围的缺陷，应进行修复处理，如表面粗糙度未达标准，可采用砂布修磨。 3、检查坡口的表面清理质量。坡口面及其两侧至少200mm 范围内应清理干净，不保留有毛刺、挂渣、铁锈、油污、氧化膜及油漆等有害异物。 4、坡口表面的无损探伤检查。对于焊接工艺文件规定对坡口表面 要进行无损探伤（如着色等）的材料（如CY-M 钢、Fe-CY-N 高温含合金钢等，应进行无损检查，如发现裂纹等缺陷应予清除。 二、组装和定位焊检查； 1、检查组装后的几何尺寸和形状，是否符合图样规定。： 2、组装装配间隙为1.5—2mm，采用TIG焊三点定位焊，焊v 缝位置为时钟3点，9点和12点位置，使用的焊接材料应与焊件材料相同，焊点长度为10 —15mm ,要求焊透和保证无缺陷，错边量w 1.5 —2mm 3、组对是不得采用强力组装，接头内壁必须齐平。 4、点固焊时不得有空气、夹渣、夹钨、裂纹存在。 5、检查定位焊所用的焊接工艺和焊工资质是否符合规定，定位 焊的焊接工艺应与正式施焊的工艺相同。
6、检查定位焊的焊接质量和尺寸是否符合标准规定。定位焊缝 中不允许有裂纹、气孔、夹渣缺陷，发现缺陷及时清除。 7、用焊口检测器或样板测量组装坡口的形状、尺寸、间隙和错 边量是否符合要求规范，如不符合应进行返修或重新组对焊接处理。 8、定位焊的焊点长度及间距应根据结构形状及厚度而定，工件 越薄焊点间距越小，板状比管状间距要小。 9、不锈钢采用TIG 焊接管道时，必须通入氩气进行保护。 10、焊接作业场地必须通风良好，无易燃，易爆物品存放，通 道保持整洁畅通。 三、焊工技能资格查验； 1、现场进行焊接的焊工，必须具备政府相关部门颁发的资质和 证书，并由业主及监理部门查验后认可。 2、参加现场焊接的焊工，应进行模拟考试，合格后方可焊接检查和 确认焊工技能资格、考试项目（焊接方法、母材类别、试验类别和焊接材料与所担任的焊接工作的一致性）。 3、业主及施工监理，检查和控制焊工技能资格期限的有效性。 4、如上述有一项不合格，该焊工不得从事施工场地焊件的焊接 工作。 5、严格禁止无证上岗人员进行焊接操作施工。 四、焊接工艺的确认；
马氏体不锈钢 1、什么是不锈钢 不锈钢(Stainless Steel)是不锈耐酸钢的简称，耐空气、蒸汽、水等弱腐蚀介质或具有不锈性的钢种称为不锈钢;而将耐化学介质腐蚀(酸、碱、盐等化学浸蚀)的钢种称为耐酸钢。由于两者在化学成分上的差异而使他们的耐蚀性不同，普通不锈钢一般不耐化学介质腐蚀，而耐酸钢则一般均具有不锈性。 2、分类 不锈钢常按组织状态分为：马氏体钢、铁素体钢、奥氏体钢、奥氏体-铁素体（双相）不锈钢及沉淀硬化不锈钢等。另外，可按成分分为：铬不锈钢、铬镍不锈钢和铬锰氮不锈钢等。 1、铁素体不锈钢：含铬12%～30%。其耐蚀性、韧性和可焊性随含铬量的增加而提高，耐氯化物应力腐蚀性能优于其他种类不锈钢。属于这一类的有Crl7、Cr17Mo2Ti、Cr25，Cr25Mo3Ti、Cr28等。铁素体不锈钢因为含铬量高，耐腐蚀性能与抗氧化性能均比较好，但机械性能与工艺性能较差，多用于受力不大的耐酸结构及作抗氧化钢使用。这类钢能抵抗大气、硝酸及盐水溶液的腐蚀，并具有高温抗氧化性能好、热膨胀系数小等特点，用于硝酸及食品工厂设备，也可制作在高温下工作的零件，如燃气轮机零件等。 2、奥氏体不锈钢：含铬大于18%，还含有8%左右的镍及少量钼、钛、氮等元素。综合性能好，可耐多种介质腐蚀。奥氏体不锈钢的常用牌号有1Cr18Ni9、0Cr19Ni9等。0Cr19Ni9钢的Wc<0.08%，
钢号中标记为“0”。这类钢中含有大量的Ni和Cr，使钢在室温下呈奥氏体状态。这类钢具有良好的塑性、韧性、焊接性和耐蚀性能，在氧化性和还原性介质中耐蚀性均较好，用来制作耐酸设备，如耐蚀容器及设备衬里、输送管道、耐硝酸的设备零件等。奥氏体不锈钢一般采用固溶处理，即将钢加热至1050～1150℃，然后水冷，以获得单相奥氏体组织。 3、奥氏体- 铁素体双相不锈钢：兼有奥氏体和铁素体不锈钢的优点，并具有超塑性。奥氏体和铁素体组织各约占一半的不锈钢。在含C较低的情况下，Cr含量在18%~28%，Ni含量在3%~10%。有些钢还含有Mo、Cu、Si、Nb、Ti，N等合金元素。该类钢兼有奥氏体和铁素体不锈钢的特点，与铁素体相比，塑性、韧性更高，无室温脆性，耐晶间腐蚀性能和焊接性能均显著提高，同时还保持有铁素体不锈钢的475℃脆性以及导热系数高，具有超塑性等特点。与奥氏体不锈钢相比，强度高且耐晶间腐蚀和耐氯化物应力腐蚀有明显提高。双相不锈钢具有优良的耐孔蚀性能，也是一种节镍不锈钢。 4、马氏体不锈钢：强度高，但塑性和可焊性较差。马氏体不锈钢的常用牌号有1Cr13、3Cr13等，因含碳较高，故具有较高的强度、硬度和耐磨性，但耐蚀性稍差，用于力学性能要求较高、耐蚀性能要求一般的一些零件上，如弹簧、汽轮机叶片、水压机阀等。这类钢是在淬火、回火处理后使用的。 5、沉淀硬化不锈钢：基体为奥氏体或马氏体组织，沉淀硬化不锈钢的常用牌号有04Cr13Ni8Mo2Al等。其能通过沉淀硬化（又称
不锈钢管焊接工艺及热处理 [我的钢铁] 2009-02-03 15:10:20 不锈钢管热处理 不锈钢管热处理国外普遍采用带保护气体的无氧化连续热处理炉，进行生产过程中的中间热处理和最终的成品热处理，由于可以获得无氧化的光亮表面，从而取消了传统的酸洗工序。这一热处理工艺的采用，既改善了钢管的质量，又克服了酸洗对环境的污染。 根据目前世界发展的趋势，光亮连续炉基本分为三种类型: （1）辊底式光亮热处理炉。这种炉型适用于大规格、大批量钢管热处理，小时产量为1.0吨以上。可使用的保护气体为高纯度氢气、分解氨及其它保护气体。可以配备有对流冷却系统，以便较快地冷却钢管。 （2）网带式光亮热处理炉。这种炉型适合于小直径薄壁精密钢管，小时产量约为0.3-1.0吨，处理钢管长度可达40米，也可以处理成卷的毛细管。 （3）马弗式光亮热处理炉。钢管装在连续的把架上，在马弗管内运行加热，能以较低的成本处理优质小直径薄壁钢管，小时产量约在0.3吨以上。 不锈钢焊管工艺技术——氩弧焊 不锈钢焊管要求熔深焊透，不含氧化物夹杂，热影响区尽可能小，钨极惰性气体保护的氩弧焊具有较好的适应性，焊接质量高、焊透性能好，其产品在化工、核工业和食品等工业中得到广泛应用。 焊接速度不高是氩弧焊的不足之处，为提高焊接速度，国外研究开发了多种方法。其中由单电极单焊炬发展采用多电极多焊炬的焊接方法在生产中应用。70年代德国首先采用多焊炬沿焊缝方向直线排列，形成长形热流分布，明显提高焊速。一般采用三电极焊炬的氩弧焊，焊接钢管壁厚S≥2mm，焊接速度比单焊炬提高3-4倍，焊接质量也得以改善。氩弧焊与等离子焊组合可以焊接更大壁厚的钢管，此外，在氩气中5-10%的氢气，再采用高频脉冲焊接电源，也可提高焊接速度。
304钢材简介 编辑 304不锈钢材是一种通用性的不锈钢材料，防锈性能比200系列的不锈钢材料要强。耐高温方面也比较好，能高到1000-1200度。304不锈钢具有优良的不锈耐腐蚀性能和较好的抗晶间腐蚀性能。对氧化性酸，在实验中得出：浓度≤65%的沸腾温度以下的硝酸中，304不锈钢具有很强的抗腐蚀性。对碱溶液及大部分有机酸和无机酸亦具有良好的耐腐蚀能力。 2 钢材基本信息 编辑 在空气中或化学腐蚀介质中能够抵抗腐蚀的一种高合金钢，不锈钢是具有美观的表面和耐腐蚀性能好，不必经过镀色等表面处理，而发挥不锈钢所固有的表面性能,使用于多方面的钢铁的一种，通常称为不锈钢。代表性能的有13铬钢，18-8铬镍钢等高合金钢。 不锈钢防锈的机理是合金元素形成致密氧化膜，隔绝氧接触，阻止继续氧化。所以不锈钢并不是“不锈”。304材料出现生锈现象，可能有以下几个原因：1.使用环境中存在氯离子。氯离子广泛存在，比如食盐、汗迹、海水、海风、土壤等等。不锈钢在氯离子存在下的环境中，腐蚀很快，甚至超过普通的低碳钢。所以对不锈钢的使用环境有要求，而且需要经常擦拭，除去灰尘，保持清洁干燥。（这样就可以给他定个“使用不当”。）美国有一个例子：某企业用一橡木容器盛装某含氯离子的溶液，该容器已使用近百余年，上个世纪九十年代计划更换，因橡木材料不够现代，采用不锈钢更换后16天容器因腐蚀泄漏。2.没有经过固溶处理。合金元素没有溶入基体，致使基体组织合金含量低，抗蚀性能差。3.这种不含钛和铌的材料有天生的晶间腐蚀的倾向。加入钛和铌，再配以稳定处理，可以减少晶间腐蚀。从金相学角度分析，因为不锈钢含有铬而使表面形成很薄的铬膜，这个膜隔离开与钢内侵入的氧气起耐腐蚀的作用。为了保持不锈钢所固有的耐腐蚀性，钢必须含有12%以上的铬。304 是一种通用性的不锈钢，它广泛地用于制作要求良好综合性能（耐腐蚀和成型性）的设备和机件。为了保持不锈钢所固有的耐腐蚀性，钢必须含有12%以上的铬。304不锈钢是按照美国ASTM标准生产出来的不锈钢的一个牌号。304相当于我国的0Cr19Ni9 (0Cr18Ni9)不锈钢。304含铬19%，含镍9%。 304是得到最广泛应用的不锈钢、耐热钢。用于食品生产设备、普通化工设备、核能等. 304不锈钢化学成份
马氏体不锈钢 马氏体不锈钢、马氏体和半奥氏体（或半马氏体）沉淀硬化不锈钢以及马氏体时效不锈钢等。 马氏体不锈钢是一类可以通过热处理（淬火、回火）对其性能进行调整的不锈钢，通俗地讲，是一类可硬化的不锈钢。这种特性决定了这类钢必须具备两个基本条件：一是在平衡相图中必须有奥氏体相区存在，在该区域温度范围内进行长时间加热，使碳化物固溶到钢中之后，进行淬火形成马氏体，也就是化学成分必须控制在γ或γ+α相区，二是要使合金形成耐腐蚀和氧化的钝化膜，铬含量必须在10.5%以上。按合金元素的差别，可分为马氏体铬不锈钢和马氏体铬镍不锈钢。 马氏体铬不锈钢的主要合金元素是铁、铬和碳。图1-4是Fe-Cr系相图富铁部分，如Cr大于13%时，不存在γ相，此类合金为单相铁素体合金，在任何热处理制度下也不能产生马氏体，为此必须在内Fe-Cr二元合金中加入奥氏体形成元素，以扩大γ相区，对于马氏体铬不锈钢来说，C、N是有效元素，C、N元素添加使得合金允许更高的铬含量。在马氏体铬不锈钢中，除铬外，C是另一个最重要的必备元素，事实上，马氏体铬不锈耐热钢是一类铁、铬、碳三元合金。当然，还有其他元素，利用这些元素，可根据Schaeffler图确定大致的组织。 铬是马氏体铬不锈钢最重要的合金元素。铬是铁素体形成元素，足够的铬可使钢变成单一的铁素体不锈钢，铬和碳的相互作用使钢在高温时具有稳定的γ 或γ+α相区，铬可以降低奥氏体向铁素体和碳化物的转变速度，从而提高淬透性；在大气H2S及氧化性酸介质中。它能提高钢的耐蚀性能，这与铬能促使生成一层铬的氧化物保护膜有关，但在还原介质中，随着铬含量的提高，钢的耐蚀性下降；铬含量的提高，钢的抗氧化性能也明显提高。 碳是马氏体铬不锈钢另一重要的合金元素。为了产生马氏体相变，碳含量要视钢中的铬含量而定，一般充分考虑碳、铬两者相互关系及碳的溶解极限(见图1-5)。在给定的铬量下，碳含理提高，强度、硬度提高，塑性降低，耐蚀性下降。
沉淀硬化不锈钢 沉淀硬化不锈钢（也有称析出强化不锈钢）常用于核电宇航等工业，主要特点是一类具有超高强度的不锈钢。一般按其组织形态可分为三类:沉淀硬化马氏体不锈钢，沉淀硬化半奥氏体不锈钢，沉淀硬化奥氏体不锈钢，也有的把第一类归到马氏体不锈钢，第二类、第三类归到奥氏体不锈钢。 马氏体时效不锈钢是固溶处理后，冷至室温时总是以马氏体组织存在，由固溶态再进行时效处理产生析了相而强化。也有资料把这类钢分为马氏体沉淀硬化不锈钢和马氏体时效不锈钢，在固溶态下，前者在马氏体基体中含少量的铁素体（10%左右）和少量残余奥氏体，后者为马氏体基体中只有少量的残余奥氏体，后者的韧性相对较高。沉淀硬化半奥氏体不锈钢是固溶热处理后，冷至室温时，以奥氏体组织存在，而且含有5%-20铁素体组织，但奥氏体组织不是十分稳定，通过一系列热冷处理或机械变形处理后，奥氏体转变成马氏体，再通过时效而强化。 奥氏体沉淀硬化不锈钢，其组织为稳定奥氏体组织，热处
理是不能改变组织，为此，只能通过加入析出强化元素，通过时效处理而强化。沉淀硬化不锈钢力学性能除对化学成分敏感外，对热处理制度也很敏感，因而在实际生产中这类钢必须严格按照热处理工艺规程操作。常用的热处理工艺有如下几种。 均匀化处理：一般指铸、锻件，在1150OC左右进行加热，促使合金元素和组织均匀化。 高温固溶处理：通常在10000C以上析出相分解，使钢进行再结晶软化。 调整处理：处理温度为760-10000C，调整钢中合金元素的分布，控制马氏体的相变温度。 时效处理：处理温度为460-6200C。处理温度与时间对组织和力学性能影响较大，若希望获得较好的韧性，可采用较高的时效温度处理。 冰变冷却处理：在一定时间内却到某一温度并保持一段时间的处理，以确定下一步进行强化或时效处理。
不锈钢管道焊接规范 一、焊前准备； 焊接坡口制备质量检查、依据施工图样和焊接工艺指导书中规定的坡口尺寸、精度和表面质量的要求，坡口质量包括平整度、垂直度和清洁度等。 1、检查坡口的加工尺寸（高度、角边及钝边等）和精度是 否符合有关技术标准的规定。 2、检查坡口表面粗糙度及表面缺陷（气割缺口、裂纹、分 层和夹渣）如果超出标准允许范围的缺陷，应进行修复处理，如表面粗糙度未达标准，可采用砂布修磨。 3、检查坡口的表面清理质量。坡口面及其两侧至少200mm 范围内应清理干净，不保留有毛刺、挂渣、铁锈、油污、氧化膜及油漆等有害异物。 4、坡口表面的无损探伤检查。对于焊接工艺文件规定对坡 口表面要进行无损探伤（如着色等）的材料（如CY-M 钢、Fe-CY-N高温含合金钢等，应进行无损检查，如发现裂纹等缺陷应予清除。 二、组装和定位焊检查； 1、检查组装后的几何尺寸和形状，是否符合图样规定。： 2、组装装配间隙为1.5—2mm，采用TIG焊三点定位焊， 焊﹤缝位置为时钟3点，9点和12点位置，使用的焊接材料应与焊件材料相同，焊点长度为10—15mm，要求焊透和保证无缺陷，错边量≤1.5—2mm。 3、组对是不得采用强力组装，接头内壁必须齐平。 4、点固焊时不得有空气、夹渣、夹钨、裂纹存在。
5、检查定位焊所用的焊接工艺和焊工资质是否符合规定， 定位焊的焊接工艺应与正式施焊的工艺相同。 6、检查定位焊的焊接质量和尺寸是否符合标准规定。定位 焊缝中不允许有裂纹、气孔、夹渣缺陷，发现缺陷及时清除。 7、用焊口检测器或样板测量组装坡口的形状、尺寸、间隙 和错边量是否符合要求规范，如不符合应进行返修或重新组对焊接处理。 8、定位焊的焊点长度及间距应根据结构形状及厚度而定， 工件越薄焊点间距越小，板状比管状间距要小。 9、不锈钢采用TIG焊接管道时，必须通入氩气进行保护。 10、焊接作业场地必须通风良好，无易燃，易爆物品存放， 通道保持整洁畅通。 三、焊工技能资格查验； 1、现场进行焊接的焊工，必须具备政府相关部门颁发的资质 和证书，并由业主及监理部门查验后认可。 2、参加现场焊接的焊工，应进行模拟考试，合格后方可焊接。 检查和确认焊工技能资格、考试项目（焊接方法、母材类别、试验类别和焊接材料与所担任的焊接工作的一致性）。 3、业主及施工监理，检查和控制焊工技能资格期限的有效 性。 4、如上述有一项不合格，该焊工不得从事施工场地焊件的 焊接工作。 5、严格禁止无证上岗人员进行焊接操作施工。 四、焊接工艺的确认；
4.4 马氏体不锈钢 4.4.1、常用马氏体不锈钢的钢号、化学成分和性能特点。 1、Cr13型 （1）此类钢的化学成分见表2-8 表2-8 1Cr13,2Cr13,3Cr13,4Cr13钢的化学成分，%① ①GB1220-92 (2)力学性能 1Cr13,2Cr13,3Cr13,4Cr13 钢的力学性能分别见表2-9至表2-16。 表2-9 1Cr13钢的室温力学性能 ①摘自GB1220，硬度为退火或高温回火后的数值②实际生产检验值，钢材截面尺寸≤60mm 表2-10 1Cr13钢的高温力学性能
表2-11 2Cr13钢的室温力学性能 ①摘自GB1220，硬度为退火或高温回火后的数值； ②实际生产检验值，钢材截面尺寸≤60mm，硬度为退火后硬度值。 表2-12 2Cr13钢的高温力学性能
表2-13 3Cr13钢的室温力学性能 ①摘自GB1220，括号内硬度系退火或高温回火后的布氏硬度；②实际生产检验值。 表2-14 3Cr13钢的高温力学性能 表2-15 4Cr13钢的室温力学性能
①摘自GB1220；②实际生产检验值。 表2-16 4Cr13钢的高温力学性能 （3）耐蚀性能 1Cr13,2Cr13,3Cr13,4Cr13 钢均具有不锈性。在室温的稀硝酸以及弱有机酸中也有一定耐蚀性。1Cr13和2Cr13钢在某些介质中的耐蚀性能见表2-17和表2-18 表2-17 1Cr13钢的耐蚀性能
表2-18 2Cr13钢的耐蚀性能
（4）工艺性能 包括冷、热加工性能、热处理性能及焊接性能。1Cr13钢的冷塑性及深冲性、抛光性和切削加工性能均良好，其板材厚度与深冲度的关系见图2-49。它的热加工温度以850-1200℃为宜，随后需灰冷或砂冷。它的焊接性能与0Cr13相近，焊后若焊缝需进行机加工时，应进行退火处理。1Cr13钢的热处理工艺见表2-19。 图2-49 表2-19 1Cr13钢的热处理工艺 2Cr13钢冷塑性变形性能、深拉和深冲性以及切削加工性均尚好，它的热加工温度以850-1200℃为宜，随后需砂冷或及时进行退火处理。它的热处理工艺见表2-20。此钢焊后硬化倾向大，易出现裂纹。若用Cr202,Cr207等焊条焊接时，焊前需经250-350℃预热，焊后需在700-730℃回火，若用奥107，奥207等焊条焊接，则可不进行焊后热处理。 表2-20 2Cr13钢的热处理工艺 3Cr13钢由于碳含量高，故冷变形性能较1Cr13,2Cr13钢为差，但其热加工并无困难，热变形适宜温度为850-1200℃，随后需缓冷并及时退火。3Cr13钢的软化退火与淬火工艺与1Cr13,2Cr13相同，但回火温度较低，一般为200-300℃。由于3Cr13钢可焊性差，一般情况下它不用于焊接。 4Cr13钢的热加工温度与1Cr13，2Cr13，3Cr13相同。但其冷加工性能较3Cr13更差。热处理时退火温度为750-800℃，随后炉冷；淬火温度为1050-1100℃，然后油冷；回火工艺与3Cr13钢相同。此钢的可焊性很差，一般不用于焊接。 （5）物理性能 Cr13型不锈钢的物理性能见表2-21，它们的临界温度（℃）为： 钢号 Ac 1 Ac 3 Ar 3 Ar 1 Ms 1Cr13 730 850 820 700 340 2Cr13 820 950 - 780 - 3Cr13 820 - - 780 240 4Cr13 820 - - - 270 表2-21 Cr13型不锈钢的物理性能
合金元素对马氏体铬镍不锈钢组织和性能的影 响 1.1 镍的影响 （2）镍对钢的组织结构的影响 图2-28 镍对0.04C-18Cr钢Ms温度的影响 αγ相区，有可能使低碳的铁一铬合金具由于镍扩大铁一铬合金的γ区相和+ 有淬火能力、或者由于镍的存在可使低碳（＜0.15％）马氏体铬不锈钢的铬含量向更高的水平推移，提高了钢的耐蚀性。从而解决了马氏体铬不锈钢为提搞其耐蚀性以损失钢的硬度为代价的难题。在马氏体格镍不锈钢中的镍含量不能过高，否则由于镍扩大γ相区和降低Ms温度〔见图2-28）的双重作用，将使钢成为单相奥氏铁不锈钢而丧失淬火能力。镍的另一重要作用是降低钠中的δ铁素体含量，在所有合金元素中其共效果最好，见图3-29。在特定的碳、铬含量条件下，这一作用可使钢获得满意的相变效果和最大硬度值。
图2-29 合金元素对0.1C-17Cr钢 铁素体数量的影响（2）镍对可淬性的影响 镍提高钢的淬透性和可淬性，对于低碳、高铬的铁一铬合金，添加适量的镍可恢复其淬火能力而成为马氏体不锈钢，见图2-30和图2-31。由图可知，对于含碳0.21％-0.24％，含铬近于20％的钢、如果不含镍，则失去了淬火能力；含2%~4％Ni使该合金恢复淬火能力；过高的镍将使钢变成奥氏体组织而失去可淬性。在沉淀硬化不锈钢中．钢的硬化特性与镍含量间的关系见图2-32，为了得到满意的硬化效果，应选择最佳镍含量。马氏体不锈钢的回火稳定性是钢的重要性能．镍的加入提高了马氏体不锈钢的回火稳定性，见图2-33。可见，少量的镍即可有效地降低回火的软化程度。
图2-31 镍对0.1C-17Cr钢硬化特性的影响
不锈钢简介 一、不锈钢的特性： 1、不锈钢定义：不锈钢通常指具有抵抗空气、水、酸、碱盐或其它介质腐蚀能力的钢根据合金成份的不同，分别侧重不锈性和耐酸性，有些钢虽然具有不锈性，但不一定耐酸，耐酸钢通常具有不锈性。所有的不锈钢没有一种能够应付所有的腐蚀环境，都可以不生锈。“不锈钢”是一种错误的名称，因为没有一种能够应付所有腐蚀环境，都可以不生锈的，不锈钢的真正含义只是“难生锈”而已。 2、不锈钢的分类： （1）按组织结构：马氏体不锈钢，铁表体不锈钢，奥氏体不锈钢，双相不锈钢； （2）按钢中主要化学成份：铬不锈钢镍不锈钢，铬镍钼不锈钢，超低碳不锈钢。（用于生产紧固件主要使用300系奥氏体不锈钢，此类不锈钢的主要化学成份是18%铬加8%镍，即一般所称的18-8不锈钢，属铬镍不锈钢系列） （3）奥氏体不锈钢的特性：正常状态下无磁性，冷作加工后略有磁性；在各种温度，均可保持其奥斯田组织，不发生相变，所以不能用热处理使其硬化；但施予冷作加工，可使其硬化，并增加强度。主要有以下几种钢种：302HQ（0Cr18Ni9Cu3）、SUS304(0Cr18Ni9)、304M、304J3(302HC)、316(0Cr17Ni12Mo2)、316L(0Cr17Ni14Mo2)。 302HQ：低碳，低氮，低硫，极低之加工硬化率，极佳之冷间加工性，适用于形状复杂，成型难度高之用途。 304：加工硬化率适中，适于一般的冷加工及伸抽，冷加工性能较好。 304M：中等的加工硬化率，适于一般的冷间加工及伸抽。 304HC：添加铜取代镍，降低钢材之加工硬化率，且可维持较低之导磁性。 SUS316：加钼，更佳的耐蚀性及耐孔蚀性。 SUS316L：低碳，较316更佳的耐蚀性及更佳的冷加工性。 二、奥氏体钢螺栓、螺钉和螺柱机械性能
第一章不锈钢基础知识 1. 不锈钢发展简史 不锈钢是不锈钢和耐酸钢的总称。在冶金学和材料科学领域中，依据钢的主要性能特征，将含铬量大于12%，且以耐蚀性和不锈性为主要使用性能的一系列铁基合金称为不锈钢。 狭义的不锈钢是指在大气中不容易生锈的钢。广义的不锈钢指在特定条件下的酸、碱、盐中耐蚀的钢。不锈钢的不锈性和耐蚀性是由于钢的表面上富铬氧化膜（钝化膜）的形成，这种不锈性和耐蚀性是相对的。试验表明，钢在大气、水等弱介质中和硝酸等氧化性介质中，其耐蚀性随钢中铬含量的提高而增加，当铬含量≥10%时，钢的耐蚀性发生突变，即从易生锈到不易生锈，从不耐蚀到耐腐蚀。所以通常称不锈钢是铬含量为12%以上的铁基合金。由于不锈钢材具有优异的耐蚀性、成型性、相容性以及在很宽温度范围内的强韧性等系列特点，所以在石油化工、原子能、轻工、纺织、食品、家用器械等方面得到广泛的应用。通常对在大气、水蒸汽和淡水等腐蚀性较弱的介质中具有不锈性和耐腐蚀性的钢种称不锈钢；对在酸、碱、盐等腐蚀性强烈的环境中具有耐蚀性的钢种称耐酸钢。两个钢类因成分上的差异而导致了它们具有不同的耐蚀性，前者合金化程度低，一般不耐酸；后者合金化程度高，既具有耐酸性又具有不锈性。 为了了解不锈钢发展的历程，有必要追溯到本世纪初期。大约在1910年左右，在世界上的一些地方出现了对新材料需求的危机，这种对材料需求的动力使得人们发明了不锈钢，并使其得到了飞速发展。 在英格兰的希菲尔德，H. Brearly 希望发明一种新型材料用来制作存放重型枪支的桶，这种桶要求必须耐磨损和擦伤。他经过调查发现在合金材料中加入高含量的铬元素，这种材料就不容易被刻伤。这个重大发现使他获得了专利，即钢中加入9－16％的铬，并且碳含量小于0.70％，第一代不锈钢诞生了。这些不锈钢最初用于不锈钢餐具，而如今普通碳钢已经取代不锈钢在餐具领域的应用。 几乎与此同时，在德国埃森的B. Strauss 发现了一种适合用于热电偶和高温计的保护管的材料。在许多铁基合金中，他发现了含有高含量铬的铁－铬－镍合金。含有超过20％含量Cr的合金样品被发现在实验室里即使放置很长时间也不会生锈。这个发现开发出了含有0.25％碳，20％铬和7％镍的钢，即最初的奥氏体不锈钢。 在英格兰和德国人致力于研究不锈钢的同时，F.M. Becket 正在美国的尼亚加拉大瀑布潜心研究希望发现一种便宜且耐氧化的材料，用于
316L不锈钢管道焊接工艺要求 一焊接方法 根据不锈钢的特点,尽可能减少热输入量,故采用手工电弧焊,氩弧焊两种方法。d>φ159mm的采用氩弧焊打底,手工电弧焊盖面;d<φ159mm的采用氩弧焊。焊机采用手工电弧焊/氩弧焊两用WS7-400逆变式弧焊机。 二焊接材料 奥氏体不锈钢是特殊性能用钢,为满足接头具有相同性能,应该遵循“等成分”原则选择焊接材料。同时为增强接头抗热裂纹和晶间腐蚀能力,使接头出现少量铁素体,选择HooCr19Ni12Mo2氩弧焊用焊丝。手工电弧焊用焊条CHS022 作为填充材料。其成化学分见表1和表2; 表1焊丝HooCr19Ni12Mo化学成分 C Si Mn P S Ni Cr Mo 表2焊条CHS022化学成分 C Cu Si Mn P S Ni Cr Mo 奥氏体不锈钢的突出特点是对过热敏感,故采用小电流,快速焊,多层焊时要严格控制层间温度,使层间温度小于60℃。具体参数见表3; 接头形式焊缝 层次 焊接 方法 材料牌号材料
直径 d/mm 焊接电 流I/A 电弧电 压U/V 焊接速度 V/cm.min 管对接一层手工钨极 氩弧 焊 HooCr19Ni12Mo2 2.575-8010-116-8管对接一层手工钨极 氩弧 焊 HooCr19Ni12Mo2 3.283-9011-136-8
管对接二层手工 钨极 氩弧 焊 HooCr19Ni12Mo2 2.575-8010-116-8 管对接二层手工 钨极 氩弧 焊 HooCr19Ni12Mo2 3.285-9312-136-8 管对接二层手工 电弧 焊 CHS022 2.580-8525-269-12 表3焊接参数 四坡口形式及装配定位焊 坡口形式采用V形坡口。由于采用了较小的焊接电流,熔深小,因而坡口的钝边比碳钢小,约为0-0.5mm,坡口角度比碳钢大,约为65-70度。因为不锈钢热膨胀系数比较大,焊接时产生较大的焊接应力。要求采用严格的定位
国内外不锈钢材质对照表 GB JIS AISI/SATM UNS代号DIN17006 DIN17007 0Cr18Ni9 (0Cr19Ni9) SUS 304 304 S30400 X5CrNi18-10 1.4301 0Cr19Ni10 (00Cr19Ni10) SUS 304L 304L S30403 X2CrNi19-11 1.4306 0Cr25Ni20 SUS 304S 304S S31008 X12CrNi25-21 1.4845 0Cr17Ni12Mo2 SUS 316 316 S31600 X5CrNiMo17-12-2 X5CrNiMo17-13-3 1.4401 1.4436 00Cr17Ni14Mo2 SUS 316L 316L S31603 X2CrNiMo18-14-3 1.4404 0Cr19Ni13Mo3 SUS 317 317 S31700 X2CrNiMo17-13-3 1.4439 00Cr19Ni13Mo3 (00Cr17Ni14Mo3) SUS 317L 317L S3703 X2CrNiMo18-16-4 1.4438 (1Cr18Ni9Ti) X12CrNi18-9 1.4878 0Cr18Ni10Ti SUS 321 321 S32100 X6CrNiTi18-10 1.4541 0Cr18Ni11Nb SUS 347 347 S34700 X6CrNiNb18-10 1.4550 不锈钢材质 1
不锈钢材质，有着接近镜面的光亮度，触感硬朗冰冷，属于比较前卫的装饰材料，符合金属时代的酷感审美。不锈钢材质通常按基体组织分为： 1、铁素体不锈钢。含铬12％～30％。其耐蚀性、韧性和可焊性随含铬量的增加而提高，耐氯化物应力腐蚀性能优于其他种类不锈钢。 2、奥氏体不锈钢。含铬大于18％，还含有 8％左右的镍及少量钼、钛、氮等元素。综合性能好，可耐多种介质腐蚀。 3、奥氏体 - 铁素体双相不锈钢。兼有奥氏体和铁素体不锈钢的优点，并具有超塑性。 4、马氏体不锈钢。强度高，但塑性和可焊性较差。 概述 通俗地说，不锈钢就是不容易生锈的钢，实际上一部分不锈钢，既有不锈性，又有耐酸性（耐蚀性）。不锈钢的不锈性和耐蚀性是由于其表面上富铬氧化膜（钝化膜）的形成。这种不锈性和耐蚀性是相对的。试验表明，钢在大气、水等弱介质中和硝酸等氧化性介质中，其耐蚀性随钢中铬含量的增加而提高，当铬含量达到一定的百分比时，钢的耐蚀性发生突变，即从易生锈到不易生锈，从不耐蚀到耐腐蚀。不锈钢的分类方法很多。按室温下的组织结构分类，有马氏体型、奥氏体型、铁素体和双相不锈钢；按主要化学成分分类，基本上可分为铬不锈钢和铬镍不锈钢两大系统；按用途分则有耐硝酸不锈钢、耐硫酸不锈钢、耐海水不锈钢等等，按耐蚀类型分可分为耐点蚀不锈钢、耐应力腐蚀不锈钢、耐晶间腐蚀不锈钢等；按功能特点分类又可分为无磁不锈钢、易切削不锈钢、低温不锈钢、高强度不锈钢等等。由于不锈钢材具有优异的耐蚀性、成型性、相容性以及在很宽温度范围内的强韧性等系列特点，所以在重工业、轻工业、生活用品行业以及建筑装饰等行业中获取得广泛的应用。、 编辑本段种类 奥氏体不锈钢 在常温下具有奥氏体组织的不锈钢。钢中含Cr约18%、Ni 8%~10%、C约0.1%时，具有稳定的奥氏体组织。奥氏体铬镍不锈钢包括著名的18Cr-8Ni钢和在此基础上增加Cr、Ni含量并加入Mo、Cu、Si、Nb、Ti等元素发展起来的高Cr-Ni系列钢。奥氏体不锈钢无磁性而且具有高韧性和塑性，但强度较低，不可能通过相变使之强化，仅能通过冷加工进行强化。如加入S， 2
不锈钢管的焊接规范 不锈钢管的焊接工艺不锈钢管的焊接工艺 （1）焊接方法：由于现场多数为不锈钢管道且大小不一，根据不锈钢的焊接特点，尽可能减小热输入量，故采用手工电弧焊、氩弧焊两种方法，d＞Φ159 mm的采用氩弧焊打底，手工电弧焊盖面。d≤Φ159 mm的全用氩弧焊。焊机采用手工电弧焊/氩弧焊两用的WS7一400逆变式弧焊机。 2、焊接材料：奥氏体不锈钢是特殊性能用钢，为满足接头具有相同的性能，应遵循“等成分”原则选择焊接材料，同时为增强接头抗热裂纹和晶间腐蚀能力，使接头中出现少量铁素体，选择 HooCr19Ni12M o2氩弧焊用焊丝，手弧焊用焊条CHSO22作为填充材料。焊丝HOOCr19Ni12Mo2化学成分（%）C Si Mn 0.13 P 1.70 S Ni 0.019 Cr Mo 13.23 18.72 2.38 0.012 0.007 焊条CHS022化学成分（%）C 0.03 Cu Si Mn 0.64 P 0.75 S Ni 0.02 Cr 0.007 Mo 11.77 19.66 2.05 0.20 （3）焊接参数。奥氏体不锈钢的突出特点是对过热敏感，故采用小电流、快速焊，多层焊时要严格控制层间温度，使层间温度小于60℃。焊接参数接头形式焊缝层次焊接方法焊接材料焊接电流I/A电弧电压U/V焊接速度v/）（牌号直径d/mm管对接一层3.2二层手工钨极氩弧焊83-90 11-13 HOOCr19Ni12Mo2 6-8 2.5 75-80 10-11 6-8 2.5 75-80 10-11 6-8手工钨极氩弧焊HOOCr19Ni12Mo23.2手工电弧焊85-93 12-13 2.5 6-8 80-85 25-26 9-12 CHS022
奥氏体不锈钢和马氏体不锈钢有什么区别？ 主要是磁性，奥氏体不带磁性，马氏体带磁性。 奥氏体 奥氏体是碳溶解在γ－Fe中的间隙固溶体，常用符号A表示。它仍保持γ－Fe的面心立方晶格。其溶碳能力较大，在727℃时溶碳为ωc＝0.77％,1148℃时可溶碳2.11％。奥氏体是在大于727℃高温下才能稳定存在的组织。奥氏体塑性好，是绝大多数钢种在高温下进行压力加工时所要求的组织。奥氏体是没有磁性的。 马氏体分级淬火 是将奥氏体化工件先浸入温度稍高或稍低于钢的马氏体点的液态介质（盐浴或碱浴）中，保持适当的时间，待钢件的内、外层都达到介质温度后取出空冷，以获得马氏体组织的淬火工艺，也称分级淬火。分级淬火由于在分级温度停留到工件内外温度一致后空冷，所以能有效地减少相变应力和热应力，减少淬火变形和开裂倾向。分级淬火适用于对于变形要求高的合金钢和高合金钢工件，也可用于截面尺寸不大、形状复杂地碳素钢工件。 马氏体不锈钢 通过热处理可以调整其力学性能的不锈钢，通俗地说，是一类可硬化的不锈钢。典型牌号为Cr13型，如2Cr13 ,3Cr13 ,4Cr13等。粹火后硬度较高，不同回火温度具有不同强韧性组合，主要用于蒸汽轮机叶片、餐具、外科手术器械。根据化学成分的差异，马氏体不锈钢可分为马氏体铬钢和马氏体铬镍钢两类。根据组织和强化机理的不同，还可分为马氏体不锈钢、马氏体和半奥氏体（或半马氏体）沉淀硬化不锈钢以及马氏体时效不锈钢等。 马氏体就是以人命命名的： 对于学材料的人来说，“马氏体”的大名如雷贯耳，那么说到阿道夫·马滕斯又有几个人知道呢？其实马氏体的“马”指的就是他了。在铁碳组织中这样以人名命名的组织还有很多，今天我们就来说说这些名称和它们背后那些材料先贤的故事。 马氏体Martensite，如前所述命名自Adolf Martens (1850-1914)。这位被称作马登斯或马滕斯的先生是一位德国的冶金学家。他早年作为一名工程师从事铁路桥梁的建设工作，并接触到了正在兴起的材料检验方法。于是他用自制的显微镜（！）观察铁的金相组织，并在1878年发表了《铁的显微镜研究》，阐述金属断口形态以及其抛光和酸浸后的金相组织。（这个工作我们现在做的好像也蛮多的。）他观察到生铁在冷却和结晶过程中的组织排列很有规则（大概其中就有马氏体），并预言显微镜研究必将成为最有用的分析方法之一（有远见）。他还曾经担任了柏林皇家大学附属机械工艺研究所所长，也就是柏林皇家材料试验所（"Staatliche Materialprüfungsamt"）的前身，他在那里建立了第一流的金相试验室。1895年国际材料试验学会成立，他担任了副主席一职。直到现在，在德国依然有一个声望颇高的奖项以他的名字命名。 马氏体不锈钢是一类可以通过热处理（淬火、回火）对其性能进行调整的不锈钢，通俗地讲，是一类可硬化的不锈钢。这种特性决定了这类钢必须具备两个基本条件：一是在平衡相图中必须有奥氏体相区存在，在该区域温度范围内进行长时间加热，使碳化物固溶到钢中之后，进行淬火形成马氏体，也就是化学成分必须控制在γ或γ+α相区，二是要使合金形成耐腐蚀和氧化的钝化膜，铬含量必须在10.5%以上。按合金元素的差别，可分为马氏
管道的焊接与探伤的相关规范要求 《压力管道规范工业管道》GB/T20801-2006是基础性标准。规定了工业金属压力管道设计、制作、安装、检验和安全防护的基本要求。 GB/T20801《压力管道规范工业管道》由六个部分组成： ——第1部分：总则； ——第2部分：材料； ——第3部分：设计和计算； ——第4部分：制作与安装； ——第5部分：检验与试验； ——第6部分：安全防护。 适用于《特种设备安全监察条例》规定的“压力管道”中金属工业管道的设计和建造。基础标准只是最低标准。所以应在满足基础标准的前提下，通过其他“标准规范”或“工程规定”纳入其他需要采纳的材料、管道元件、设计、施工、检验试验和验收及其附加要求。 GB/T20801.4-2006压力管道规范—工业管道第4部分：制作与安装 对焊接作了基础性规定 7焊接 7.1焊接工艺评定和焊工技能评定 7.2焊接材料 7.3焊接环境 7.4焊前准备 7.5焊接的基本要求 7.6焊缝设置 等作了详细可操作的规定。 TSGD0001-2009《压力管道安全技术监察规程-工业管道》第六十七条对应当采用氩弧焊焊接的金属管道作了规定， GC1级管道的单面对接焊接接头，设计温度低于或者等于-200C的管道，淬硬倾向较大的合金钢管道，不锈钢以及有色金属管道应当采用氩弧焊进行根部焊接，且表面不得有电弧擦伤。 GB/T20801.5-2006压力管道规范—工业管道第5部分检验与试验 对检验与试验作了基础性规定 6.1.1一般规定a)压力管道的检查等级分为Ⅰ、Ⅱ、Ⅲ、Ⅳ、Ⅴ五个等级，其中Ⅰ级最高，Ⅴ级最低；
6.1.2按管道级别和剧烈循环工况确定管道检查等级： a)GC3级管道的检查等级应不低于Ⅴ级； b)GC2级管道的检查等级应不低于Ⅳ级； c)GC1级管道的检查等级应不低于Ⅱ级； d)剧烈循环工况管道的检查等级应不低于Ⅰ级。 6.1.3按材料类别和公称压力确定管道检查等级： a)除GC3级管道外，公称压力不大于PN50的碳钢管道（本规范无冲击试验要求）的检查等级应不低于Ⅳ级； b)除GC3级管道外，下列管道的检查等级应不低于Ⅲ级： 1)公称压力不大于PN50的碳钢（本规范要求冲击试验）管道； 2)公称压力不大于PN110的奥氏体不锈钢管道。 c)下列管道的检查等级应不低于Ⅱ级： 1)公称压力大于PN50的碳钢（本规范要求冲击试验）管道； 2)公称压力大于PN110的奥氏体不锈钢管道； 3)低温含镍钢、铬钼合金钢、双相不锈钢、铝及铝合金管道； d)下列管道的检查等级应不低于Ⅰ级： 1)钛及钛合金、镍及镍基合金、高铬镍钼奥氏体不锈钢管道； 2)公称压力大于PN160的管道。 注2：角焊缝包括承插焊和密封焊以及平焊法兰、支管补强和支架的连接焊缝； 注3：支管连接焊缝包括支管和翻边接头的受压焊缝； 注4：对碳钢、不锈钢及铝合金无此要求； 注5：适用于≥DN100的

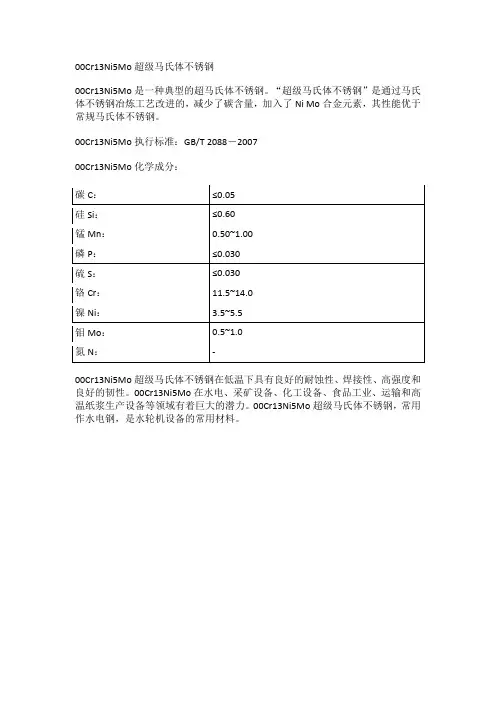

超马氏体不锈钢简介 超马氏体不锈金刚亦称软马氏体不锈钢 ，有的也叫做可焊接马氏体不锈钢或13Cr 不锈钢。 传统的马氏体不锈钢通常是指410、420和431等牌号的不锈钢，含铬量分别为13%和17%左右。由于这类钢缺乏足够的延展性，而且在制造过程中墩应力裂纹下分敏感，可焊性差，因而，使用受到限制，成为不锈钢簇中不太受关注的一类材料。 为了克服上述不足，50年代末，瑞士人引入软马氏体的概念。最初的目的是为了改善水轮发电机叶轮的焊接性能。通过降低含碳量（最高碳含量为0.07%），增加镍含量（3.5%-4.5%），开发出了一系列新的合金。这类合金抗拉强度高，延展性又好，焊接性能也得到了改善。 随着冶炼技术进步，AOD/VOD 精炼技术广泛地应用于不锈钢的精炼，这类合金的最高碳含量从0.07%降低到0.05%和0.03%。经过人们不懈的努力，碳含量进一步降低，同时合金成分经过进一步优化，不锈钢的综合力学性能得到提高，耐腐蚀性良好，特别是焊接性能得到显著改善，形成了新的超马氏体不锈钢系列，成为不锈钢族中耀眼的一个系列，受到人们广泛的关注。近年来，采用加压冶金技术开发的含氮马氏体不锈钢也属于马氏体不锈钢范围。 超马氏体不锈钢的典型化学成分见下表。 典型超级马氏体不锈钢的化学成分，% 超马氏体不锈钢的力学性能
超马氏体不锈钢不仅具有较好的耐腐蚀性、可焊接性，而且具有强度高和低温韧性好的特点。典型的力学性能如下： 屈服应力：σ0.2为550-850MPa 抗拉强度：σb为780-1000MPa 冲击强度大于50J 延伸率大于12% 超马氏体不锈钢在加工制造过程中又采取了特殊的工艺措施，使得新的超马氏体不锈钢的焊接性能大大超过了传统的马氏体不锈钢。超马氏体不锈钢由于含碳量低，相当于提高了基体金属中含铬量的比例，所以耐腐蚀性好。 超级马氏体不锈钢的应用前景 超马氏体不锈钢除具有传统马氏体不锈钢的特点，可以应用于泵、压缩机、阀门及其它机加工用途外，超马氏体海洋用管已经开发成功，满足了海上石油天然气公司对工艺用无缝管输送管道的要求，成为海洋用钢的新成员。 荷兰的NAM石油天然气公司已经决定对他们位于荷兰北部格罗宁根的天然气田的湿天然气处理设施进行现代化改造，包括对30个球罐进行大修和对所有输送管道的更换，新选用的材料全部是超马氏体13Cr不锈钢。 阿曼国的液态天然气工程需要铺设几十公里长的输送管线，也采用的是超马氏体不锈钢。埃及和尼日利亚也在研究类似的工程。 此外，如水力发电、采矿设备、化工设备、食品工业、交通运输及高温纸浆生产设备也是极具潜力的应用领域。 超马氏体不锈钢的经济性 在超马氏体不锈钢取得成功之前，对许多应用不锈钢的领域，特别是含二氧化碳，或者含二
