TSJA型感应调压器使用说明书
一、基本原理与用途
TSJA型油浸自冷感应调压器,是电机试验用感应调压口器。该系列采用了“斜槽定子铁心”“斜成形定子线圈”新工艺,使输出电压波形畸变小,达到了IEC对电机试验电源标准的要求,产品的突加过负荷能力大,效率高,为电机行业提供了新型试验电源。适用于工业、农业、国防及科研等部门,作为调节电压通用设备。
二、工作条件
在下列条件下,本产品能长期连续运行。
1.海拔高度不超过1000米;
2.周围介质温度不高于+40℃不低于-25℃;
3.空气相对湿度不超过85℅;
4.不含有化学腐蚀性气休及蒸汽的环境中;
5.无爆炸危险的气体环境中;
6.
本产品的温升标准为:油面温升55,℃(在周围介质温度为40℃时,油面最高温度不允许超过95℃,绕组温升65℃,铁心温升80℃。
三、型号含义
调压器型号及含义如下:
四、技术指标
容量范围:100~2000KV A
输入电压:380V
输出电压:0~650V(可选择
频率:50HZ
效率:96%
抗电强度:2000V/60S﹤10mA
过载能力:>125%----120min,>150%----60min 绝缘电阻:﹥20MΩ
环境温度:-5℃~+40℃
相对湿度:﹤95%
温升:﹤55℃
噪声:﹤85dB
五、工作原理
本产品结构类似一般立式绕线转子异步电动机、由于它处于堵转状态下工作,因此其工
作原理相似于感应电机与变压器。当定、转子相对位置改变后,对于三相调压器即改变了二次串联绕组感应电势的相位,再借自耦的线路联接,使负载电压能够在一定的范围内,获得无级而平滑的调节。
调压器绕组联结原理如图1所示
图中:U1—输入电压;
E2—二次绕组的感应电势;
U20—空载输出电压;
B—两绕组的相对角位移。
调压器的输出电压特性如图2所示。
三相调压器特性
图2
图中:f1(—空载输出电压特性曲线;
f 2(—额定负载阻抗下输出电压特性曲线;
—一定、转子相对角度,输出电压为最低值时;
U20max—空载输出电压的最高值;
U2—额定负载阻抗下的输出电压。
因受电磁和结构设计的限制,负载电压从零开始调节的调压器空载输出下限电压往往有一个比较小的起始值。
六、产品特点
本系列调压器由于采用了定子斜槽新结构,加强了调压器主要构件和传动机构的机械强度,全理选取槽配合和种电磁参数,并用优质磁性材料。因此与一般型三相感应调压器相比,
在性能上有很大的改进和提高,能较好地满足电机试验的要求。它具有下述特点:
1.输出电压小组形好,调压特性连续均匀平滑。符合国际电工委员会(IEC标准中对电机试验电源的关质量要求的规定。
2.空载电流和总损耗较小,突如负荷时短时过负荷能力大,因此有助于减少过安装容量,有利于节约电能和运行费用。
3.输出端电压实际调节范围宽,从而能满足50周波和60周波异步电动机空载特性,短时升高电压试验和实测杂散耗试验的要求。
4.燥音振动较小,因而减少了环境污染,改善了试验工人的工作条件。
七、结构特征
调压器主要由器身、冷却油箱及传动机构三个部分组成。
1.器身结构与一般立式绕线转子异步电动机一样,由定、转子、铁心和绕组、面板、低座等组成。
2.冷却油箱结构与一般电力变压器基本相同。油箱壁上装有油面表和放油阀门。注油器位于调压器面板上,内有水银温度计座,大容量产品还附有电接点压力温度计。
3.传动机构为手、电动两用蜗轮、蜗杆、减速器,手、电动的切换是利用爪形离合器来实现的。当套在大蜗杆上的手枪向内推进时不电动,向外拉出时为手动。调压器转子轴端的扇形蜗轮为180°(或90°,它与转子转轴大都采用保险销连接,当调压器负载短路时,保险销被切断,从而使减速器不致损坏。调压器面板上还设有电气限位失灵而与蜗杆脱离啮合时,机械弹性限位可以使它自动恢复啮合,如果保险销被切断,调压器的转子失去制动而自转时,机械弹性限位既可限制它转动,防止转子绕组引出线被卷断,又可起绶冲作用,避免转子的猛烈撞击。
4.调压器的输入端装有A、B、C字样的标牌;输出端装有a、b、c字样的标牌,以便于安装接线。
八、安装、使用与维护
1.调压器的机座必须良好接地。以确保人身的设备安全。
2.调压器的四周应留有足够空间,以利通风散热和维护。
3.新安装或长期未使用的调夺器,需用1000伏兆欧表(6千伏及以上电压级次产品用2500伏兆欧表测量绕组对地、绕组之间(对双圈式的绝缘电阻。换算到调压器出厂温度时的绝缘电阻值,如小于工厂测定值的70%,应进行热烘处理,处理方法一般可用带电烘燥法或吊出器身送入烘房烘燥。绝缘电阻对温度的换算系数如下表:
绝缘电阻换算系数1.2 1.5 1.8 2.3 2.8 3.4 4.7 温差℃(t2-t1 5 10 15 20 25 30 35 注:表中t1为测定时温度,t2为出厂试验时温度,当温差为负值时取表中数据之倒数。
4.使用前调压器须作如下检查:
(1调压器名牌上标定的输入电压应与电源电压相同,调压器名牌上标定的负载电压调节范围应与使用要求相符。
(2手动调节时,传动机构在调节过程中,应该转动灵活,轻重均匀。
(3电动调节时,伺服电动机运转方向应与调压器上的“升压”、“降压”的指示标牌一致,如不一致,应对调伺电动机的任意二相输入线。当负载电压调到上、下两个极限值时,限位开关应该动作,使伺服电动机停止运转,否则,可将接触器吸引线圈接到限位开关的两根接线对调。
5.调压器带负载调节时,应使负载电压从下限值逐步升至需要值,以免产生冲击现象。
6.调压器连续使用时,负载电流不允许超过额定值。调压日历在绕组温度接近室温状态下,其过载能力允许按下表短时间地渐加过负载使用。
负载电流过载(%25 50 75 100
不超过时间(分120 60 20 10 7。如果发现保险销切断,须查明原因,消除故障,然后才可换上同样的尺寸、同样材料(黄钢圆HPb59-1的保险销。
8.调压器应定期对冷却油进行检查和补充,如发现油质变坏,必须进行过滤和干燥处理。
9.调压器必须保持清洁,油杯应定期注润滑油,蜗轮、蜗杆啮合部分应注意补充润滑脂。
10.检修调压器时,主要拆卸程序如下,用起吊设备将器身吊了油箱,拆去传动机构和面板,吊出转子部件,然后就可拆下定子部件。
九、产品的成套性及随机技术文件
随同调压器供应的有:
(1产品使用说明书一份;
(2产吕试验报告一份;
(3合格证一份。
产品简介 LSA-2P16YB,LSA-2P25YB,LSA-2P40YB,LSA-H2P10XYB,单相交流半波调压模块 产品详细信息 LSA-2P16YB,LSA-2P25YB,LSA-2P40YB,LSA-H2P10XYB,单相交流半波调压模块LSA-H2P25XYB,LSA-H2P45XYB,LSA-H2P65XY B,LSA-H2P85XYB,
①、电位器手动控制方式：按图示，电位器中间端接到模块cont端，电位器另两端分别接到模块com端和+5V端。+5V电压由模块本身
内部产生，无须外部提供，只配合手控电位器用，不作它用，所选用的电位器阻值在2-10KΩ间。当控制端cont从0-5Vdc改变时，交流负载上的电压从0伏到最大值线性可调，cont端电压越高，模块输出越大。 ②、0-5Vdc控制方式：按图示，可接受单片机等的0-5Vdc模 拟信号，控制输入正极接cont端、负极接com端，模块内部cont 端相对com端的输入阻抗大于30KΩ。当控制端cont从0-5Vdc 改变时，交流负载上的电压从0伏到最大值线性可调，其中cont 在0-0.7Vdc左右时为全关闭区域，可靠关断整个电路的输出； cont在0.7Vdc-4.3Vdc左右为可调区域，即随着控制电压的增大，移相角α从180°到0°线性减小，导通角增大，交流负载上的电压从0伏增大到最大值；cont在4.3Vdc-5Vdc左右时为全开通区域，交流负载上的电压为最大值（接近电网电压）。 ③、0-10Vdc控制方式：按图示，可接受PLC等的0-10Vdc 模拟信号，模块内部0-10Vdc端相对com端的输入阻抗大于15K Ω。 ④、4-20mA控制方式：按图示，可接受温控表等的4-20mA 模拟信号，模块内部4-20mA端相对com端的输入阻抗为250Ω。当以4-20mA控制输入时，4-5mA左右时为全关闭区域，可靠关断整个电路的输出；5-19mA左右为可调区域，即随着控制电流的增大，移相角α从180°到0°线性减小，交流负载上的电
燃气调压器的详细简介 燃气调压（计量）柜作为燃气输配管网的调压装置,可为居民小区、公共用户、直燃设备、燃气锅炉、工业炉窑等供气。 主要配置: 燃气过滤器、燃气调压器、安全切断伐、安全放散阀、铸钢球阀（或蝶阀）、计量仪表、主管道及控制管路组成。 扩展功能： 1、可配选流量计和压差计。 2、可选配数据采集系统。 3、可根据用户需求对调压设备采取保温增温措施。 产品特性： 1、集调压（计量）、过滤、安全切断、安全放散于一体。 2、设备经严格的全性能测试，使燃气调压输配运行稳定、安全可靠。 3、设备结构设计合理、造型美观、占地省、符合环保要求，适合室内、外安装。 4、扩展性好，可根据用户需求增设燃气报警，数据采集和保温增温系统。 5、设备安装、调式简便、使用、维护方便。 6、结构合理、功能完善、可靠性高，系统协调性好。 7、箱体材质有：钢板喷塑箱体、不锈钢箱体、彩钢板保温箱体，可满足客户不同环境需求。 8、适用介质天然气、人工煤气、液化石油气等其他气体。 主要结构形式： 2+1(2路调压+1路旁通）。 2+0(2路调压无旁通）。 1+1(1路调压+1路旁通）。 1+0(1路调压无旁通）。 FSD-FSDC-FSDR/FS1B/ST1B系列调压阀详细参数如下： ●最大进口压力：200mbar、500mbar、1bar。 ●出压范围：10mbar-45mbar(配有多种出口压力范围的弹簧供选择。 ●阀体材质：铸铝。 ●低压差大流量，能使燃烧设备的燃烧压力非常稳定的，达到充分燃烧的效果。 ●适用介质：煤气、天然气、液化石油气、空气等其他中性气体。 ●主要型号：FSD-FSDC-FSDR 15/CE 、FSD-FSDC-FSDR 20/CE FSD-FSDC-FSDR 25/CE 、FSD-FSDC-FSDR 32/CE 、FSD-FSDC-FSDR 40/CE 、FSDR 50/40、 ST-STR 65D/CE ST-STR 80D/CE、ST-STR 100D/CE FS1B15、FS1B20、FS1B25、FS1B32、FS1B40、FS1B50/40、FS1B50、FS1B65/08、FS1B80/08、ST1B65 ST1B80、 ST1B100 giuliani anello ST1B100。 G燃气调压器： 300-301系列调压器 螺纹接口：30051，30052，30053，30150，30151，30152，30153，30154，30155；
基础知识——调压常识 城镇燃气输配系统 一般由门站、燃气管网、储气设施、调压设施、管理设施、监控系统等组成。 燃气调压装置 是在城镇燃气输配系统中，专为城市门站、分输站、储配站、区域调压站、燃气锅炉、其他专业用户或者居民用户设计的成套调压设备。 基本功能：燃气净化、燃气调压、安全保护（放散、切断）、流量计量等。 扩展功能：自控系统、报警系统、加臭装置、伴热装置（管壁加热保温）、热交换装置（燃气加热）。 用户类型分类：首站、门站、高中压调压装置(M),民用区域调压装置(E),锅炉专用调压装置(D)等。 进出口压力分类：高高压、高中压、高低压、中中压、中低压等。 结构型式分类：撬装式、柜式、箱式。 调压管路分类：双路（S）2+1/2+0,单路（D）1+1/1+0。 主调分类：国产（J），进口（F）。
调压站（ regulator station）：将调压装置放置于专用的调压建筑物或构筑物中，承担用气压力的调节。包括调压装置及调压室的建筑物或构筑物等。 调压箱(调压柜) （regulator box）：将调压装置放置于专用箱体，设于用气建筑物附近，承担用气压力的调节。包括调压装置和箱体。悬挂式和地下式箱称为调压箱(Q、RB），落地式箱称为调压柜。 设置在地上单独的调压箱(悬挂式)，对居民和商业用户燃气进口压力不应大于O．4MPa；对工业用户(包括锅炉房)燃气进口压力不应大于0。 设置在地上单独的调压柜(落地式)，对居民、商业用户和工业用户(包括锅炉房)燃气进口压力不宜大于1．6MPa。 体积大于1．5m3的调压柜应有爆炸泄压口，爆炸泄压口不应小于上盖或最大柜壁面积的50 %(以较大者为准)；爆炸泄压口宜设在上盖上；通风口面积可包括在计算爆炸泄压口面积内。 调压基本原理 调压器：自动调节调压器的出口压力，使其稳定在某一压力范围内的降压装置。 调压器基本功能：在一定的进口压力P1范围内，将调压器的出口压力P2维持在某一规定的范围内，同时，还必须满足下游的流量Q要求。 调压器特点：阀门、自动控制元件、闭环控制系统。
Q/DZZR BZ207.408 调压器运行、调试作业指导书管理标准 1.目的 为保证设备安全、平稳输配天然气，特制定本规范 2.适用范围 2.1本指导书规定了燃气调压器运行的检查准备、操作程序和注意事项。 2.2本指导书适用于德州中燃城市燃气发展有限公司调压器的投用、压力设置和系统运行切换等作业。 2.3 操作人员要明确所操作燃气系统的压力等工艺参数设置要求。 2.4 检查所用工具、物品是否齐全，穿戴好工作服及劳保用品。 2.5 操作现场严禁烟火，防止静电产生，禁止碰撞、敲击管道及设备。 2.6 操作过程中，应注意保护精密仪表，要缓慢开启阀门，不得猛开猛关以防压力波动过大，损坏仪表。 2.7 设定操作压力应遵循由高到低的原则，按步骤逐项进行。一般设置压力顺序为：放散压力、切断压力、工作压力。各用气场所可根据其用气特点要求和侧重保护方式的不同，调整各压力的设定值并结合工作实际调整压力设置。 3.程序与要求 3.1 调压器的投用 3.1.1 确认调压器的进出口阀门已关闭； 3.1.2 测试切断阀的复位操作，确认切断阀设置压力正确并处于正常工作状态。测试中切断阀或附加在调压器上的切断阀在执行了切断动作后须人工进行复位。 3.1.3 测试放散阀，确认放散阀设置压力正确并处于正常工作状态。打开放散阀前边的控制阀门，使放散管路通畅，放散阀连接的放散管要符合安全要求。 3.1.4 缓慢开启进口阀门,并观察上游压力表是否在允许的压力范围,为避免出口压力表在送气时超量程损坏,可先关闭压力表下阀门,待压力稳定后再开启。 3.1.5 当进口压力正常后,缓慢开启调压器出口阀门,并精确调节调压器的出口压力。 3.1.6 缓慢开启调压器进口阀门,观察低压端压力,压力平稳后逐步全部开启调压器的进出口阀门，实现对系统供气。
燃气灶调压器工作原理 随着我国厨房用火文明程度的不断提高，作为三大气体燃料之一的液化石油气，由于热效率高、使用方便等特点，正在越来越多地进入千家万户． 调压器，又称减压器．它是液化石油气安全燃烧的一个重要部件，连通在钢瓶和炉具之间．调压器不仅能把瓶内的高压石油气变为低压石油气（从980千Pa降至100千Pa左右），还能把低压气，稳定在适合炉具安全燃烧的压强范围内．即做到经它输出的石油气，在炉具火孔处的气压，随地随时地比外界大气压值大2940Pa左右，因此实际上调压器是一种自动稳压装置．人们习惯地把它称为减压器，是只注意到了它降压的功能，而忽视了它稳压的本领．调压器整个设计之巧妙精细，正是表现在它的稳压本领方面，本文拟在这方面作详尽的说明． 下图是调压器的结构图，它主要由手轮、进气管、上阀盖、下阀盖、橡皮膜、进气喷嘴、阀垫、一个小杠杆、出气管等零部件组 成． 调压器中间是一块圆形的橡皮膜，它把调压器分为上下两个气室．上气室内有一弹簧，上端连着调节螺盖，下端连着橡皮膜．在上阀盖边沿处有一个直径为0.8毫m的小孔，使上气室与外界相通，此孔形象地称为呼吸孔．下气室中有一个精黄铜制成的杠杆，总长为5cm左右，转动性能非常灵敏．杠杆右端与橡皮膜中心连接在一起，左端粘着阀垫，紧扣在进气喷嘴上，对喷出的高压石油气产生阻尼作用．此杠杆左右两端离支点距离为左短右长，是不等臂杠杆．其表现特点为：对杠杆右端作用力的微小变化，势必使杠杆左端的作用力产生一个较大的变化．在原理上讲，实现了对力的放大；在效果上讲，增加了对高压气的阻尼作用． 为了更清楚地阐明调压器的工作原理，有必要弄清楚这个问题：气体安全燃烧应具备什么条件？ 固体燃料要安全燃烧，要具备两个条件：一是适量的助燃气体（空气或氧气），二是燃烧物质保持一定的温度（通常高于着火点）．固体燃烧时，已燃部分对未燃部分的传热方式是传导和辐射，燃烧方向是由外向其中心发展．固体燃烧时发生热膨胀，体积变大，但变化不大，其位移几乎为零．气体燃烧时，已燃部分对未燃部分的传热方式，除了传导和辐射外，增加了对流方式，燃烧方向是由中心向外发展．气体燃烧时发生剧烈热膨胀，其生成物的体积为燃烧前体积数百千倍，

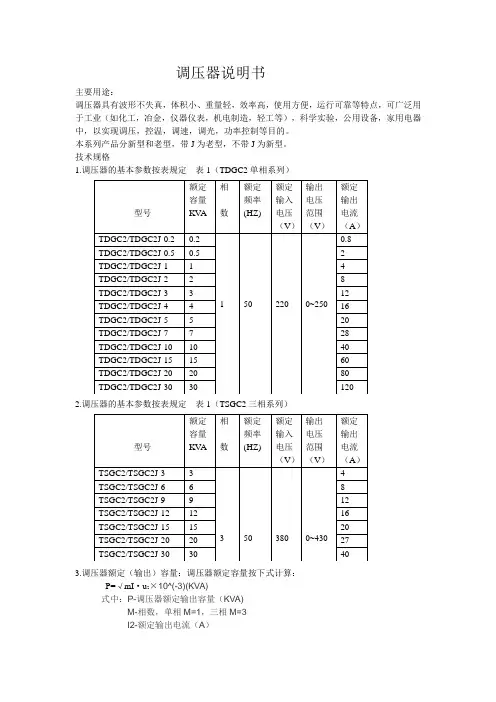

调压器说明书 主要用途： 调压器具有波形不失真，体积小、重量轻，效率高，使用方便，运行可靠等特点，可广泛用于工业（如化工，冶金，仪器仪表，机电制造，轻工等），科学实验，公用设备，家用电器中，以实现调压，控温，调速，调光，功率控制等目的。 本系列产品分新型和老型，带J 为老型，不带J 为新型。 技术规格 1.调压器的基本参数按表规定 表1（TDGC2单相系列） 2.调压器的基本参数按表规定 表1（TSGC2三相系列） 3.调压器额定（输出）容量：调压器额定容量按下式计算： P=√mI ·u 2×10^(-3)(KVA) 式中：P-调压器额定输出容量（KVA) M-相数，单相M=1，三相M=3 I2-额定输出电流（A ） 型号 额定 容量 KV A 相 数 额定 频率 (HZ) 额定 输入 电压 （V ） 输出 电压 范围 （V ） 额定 输出 电流 （A ） TDGC2/TDGC2J-0.2 0.2 1 50 220 0~250 0.8 TDGC2/TDGC2J-0.5 0.5 2 TDGC2/TDGC2J-1 1 4 TDGC2/TDGC2J-2 2 8 TDGC2/TDGC2J-3 3 12 TDGC2/TDGC2J-4 4 16 TDGC2/TDGC2J-5 5 20 TDGC2/TDGC2J-7 7 28 TDGC2/TDGC2J-10 10 40 TDGC2/TDGC2J-15 15 60 TDGC2/TDGC2J-20 20 80 TDGC2/TDGC2J-30 30 120 型号 额定 容量 KV A 相 数 额定 频率 (HZ) 额定 输入 电压 （V ） 输出 电压 范围 （V ） 额定 输出 电流 （A ） TSGC2/TSGC2J-3 3 3 50 380 0~430 4 TSGC2/TSGC2J-6 6 8 TSGC2/TSGC2J-9 9 12 TSGC2/TSGC2J-12 12 16 TSGC2/TSGC2J-1 5 15 20 TSGC2/TSGC2J-20 20 27 TSGC2/TSGC2J-30 30 40
