目录
水源系统简介
第一章方案设计
1、项目概况
2、设计依据
3、方案设计参数
4、供暖（冷）方式确定
5、负荷计算
6、主机选型
7、水源水井设置
8、电源要求
9、室内系统
10、室外管网系统
11、机房自控系统
第二章空调系统初投资
1、价格汇总表
2、单价表
1)主机系统设备报价
2)主机系统机房报价
3)用户系统报价4)水源水系统报价
5)室外管网系统报价
第三章年运行费用分析表
第四章方案特点
第五章水源热泵机组技术特点第六章用户名单
第七章公司介绍
水源系统简介
水源中央空调系统是由清华大学工程热力系为主,结合国内外先进经验和中国国情研究开发的一种高效、节能、节资、冷暖两用、运行灵活,无污染的新型中央空调系统。它的工作原理是：利用深层地下水源，借助主机系统、消耗电能，冬季把地下水源中的热量提取出来供室内采暖；夏季，把地下水源中的冷量提取出来供室内制冷。用于供热和制冷的地下水再回灌入地下水层中，从而实现能量交换。它的核心部分是：以电为动力的压缩机空调机组。
这一新型供热制冷方式，从九七年开始已在东北、山东、河北、山西、北京等省市的工厂、企业、宾馆、机关等单位推广使用，得到用户的好评和专家们的高度评价。由国家热工、环保、暖通、制冷等方面专家教授组成的鉴定委员会经缜密的考察、论证，认为该设备所显示的各项指标均达到国际先进水平。同时，国家建设部、环保总局、经贸委、科技部等部委，对推广应用水源中央空调也给予了重视和支持。北京电视台、《北京日报》、《科技日报》、《北京青年报》等媒体对该项技术也作了较详细的报导和宣传。
水源中央空调系统与现有传统的供热制冷方式比，有着明显的优势。
水源中央空调系统包括五个部分
● 用户系统 ● 小区管网系统 ● 主机系统 ● 水源水管网系统 ● 水源水系统
用户
蒸发器
冷凝器
循环泵
膨胀阀
压缩机
水泵
水处理设备
水源水系统
用户系统
小区管网系统
主机系统
水源管网系统
第一章方案设计
1、项目概况：
该工程位于北京市昌平，总占地面积约10.6万m2，其中酒店公寓7万m2、酒店2万m2、超市1.6万m2要求解决酒店公寓的制热；酒店和超市的制冷、制热。据该地区地下水资源论证报告分析,暂估该地区地下水单井出水量约为80～100m3/h 。
2、方案设计依据
1、甲方提供的相关数据。
2、《采暖通风与空气调节设计规范》（GBJ19-87）
3、《空气调节设计手册》（第二版）
4、其它国家有关规定及规范。
3、方案设计参数
内容季节
室外干球
温度（℃）
室外湿球
温度（℃）
室外相对
湿度（%）
室外风速
（m/s）
大气压
（hPa）
夏季33.2 26.4 64 1.9 998.6
冬季-12 ——45 2.8 1020.4
4.供暖（冷）方式确定
该工程位于北京市昌平，总占地面积约10.6万m2，其中酒店公寓7万m2、酒店2万m2、超市1.6万m2要求解决酒店公寓的制热；酒店和超市的制冷、制热。考虑到水源中央空调无任何污染、节省用地、一次性投资和运行费用低，故本工程设计采用水源中央空调系统方式来满足冬季供暖，夏季供冷的要求。
5.负荷计算
建筑面积总冷负荷总热负荷m2kw kw 1#酒店公寓7000000.0503500.0
2#酒店200001002000.0581160.03＃
超市
16000120
1920.070
1120.0
分区控制，分别计量
单位面积
冷负荷
w/m2单位面积
热负荷
w/m2楼号房屋用途
6.主机选型及参数
共选取2台SGHP1800A 型和2台 SGHP1200A 型机组
其中酒店公寓配备2台SGHP1800A 型机组，单台制热量为1851Kw ，共3702KW ，满足冬季供热需求。
酒店和超市冬天各配备1台SGHP1200A 型机组，1台制热量为1147Kw ，满足冬季供热需求。夏天：用酒店公寓的两台SGHP1800A 型机组加上2台SGHP1200A 型机组满足酒店和超市的制冷需求。制冷量共为5186kw ，满足夏季制冷需求，实际可以省略1台SGHP1200A 型机组的运营。
这样可酒店公寓、酒店、超市的分别计量。
如果酒店公寓夏天也需中央空调制冷的情况下，就得多配2台 SGHP1200A 型机组，这也是最科学的系统，完全能将水源热泵机组冷暖两用的功能发挥出来。
主机主要参数 夏季工况：
SGHP1800A 单台制冷量1591kw ，输入功率300kw ，冷却水进水温度18℃，出水温度29℃，冷冻水进水温度12℃，出水温度7℃。
SGHP1800A 单台冷却水量G=148t/h SGHP1800A 单台冷冻水量G=274t/h
SGHP1200A单台制冷量1002kw，输入功率178kw，冷却水进水温度18℃，出水温度29℃，冷冻水进水温度12℃，出水温度7℃。
SGHP1800A单台冷却水量G=92t/h
SGHP1800A单台冷冻水量G=172t/h
冬季工况：
SGHP1800A单台制热量1851kw，输入功率421kw，冷冻水进水温度15℃，出水温度6.3℃，冷却水进水温度40℃，出水温度46℃。
SGHP1800A单台冷冻水量G=148t/h
SGHP1800A单台冷却水量G=274t/h
SGHP1200A单台制热量1147kw，输入功率260kw，冷冻水进水温度15℃，出水温度6.3℃，冷却水进水温度40℃，出水温度46℃。
SGHP1800A单台冷冻水量G=92t/h
SGHP1800A单台冷却水量G=172t/h
7.机房设备明细表
空调机房设备包括：
设备名称型号规格数量单位备注水源热泵机组SGHP1800A 2 台
水源热泵机组SGHP1200A 2 台
机组循环泵KQL200/370-55/4
（Z）
G=336m3/h
H=34m
N=55kw
3 台一备
机组循环泵KQL150/315-30/4 G=200m3/h
H=32m
N=30kw
3 台一备
电子水处理仪FCG-C4 DN250 1 套
自动软水器FD-350A 2-2.4m3/h 3 套补水箱1000*1000*2000 2m3 1 个
补水泵KQL20/110-0.55/2 G=2.8m3/h
N=0.37kw H=16m
2 台一备
落地定压补水装
置
BNB1600 G=5m3/h 1 套除砂器LC(A)-150 150t/h 2 台
除砂器LC(A)-100 100t/h 2 台
生活热水系统机房设备：（暂时不考虑，因为还没有得到具体的生活用水量）
设备名称型号规格数量单位备注
水源热泵机
组HGHP220
制热量218kw
功率180kw
1 台
机组循环泵KQL80/285-3/4 G=24.3m3/h
H=20.6m N=3kw
2 台一备
制热循环泵KQL80/90-2.2/2 G=31.3m3/h
N=2.2kw H=11m
2 台一备
热水循环泵KQL50/250-1.5/4 G=6.3m3/h
N=1.5kw H=20m
2 台一用一备
板式换热器 1 台
蓄热水箱30m3 1 台
8.水源水井设置
需15°C地下水源水量480吨／小时，根据该地区地下水资源论证报告分析单口井出水量为80吨/小时。需15眼井，6抽9回，设计时每口井即可抽水也可回灌水，这样15口井相互备用。
9.电源要求
每台SGHP1800A型机组耗电功率：制热时421KW 制冷时300KW
每台SGHP1200A型机组耗电功率：制热时260KW 制冷时178KW
总电功率：供热：1362KW
制冷：956KW
10.室内系统
室内系统采用风机盘管+新风空调方式。冬季由机房向室内风机盘管供应热水，满足室内供暖；夏季向风机盘管供应冷水，满足室内冷风空调。风机盘管的开闭和室内温度调整，由用户自主控制。风机盘管安装于房间顶部，与装饰结合做局部吊顶。
11.室外管网系统
所选的水源空调机组以及其配套循环水泵、水源水泵等设备集中设置于动力站，然后经管网系统与室内末端设备相连接。管网系统主要是室外部分，在室外可以采取管沟敷设，亦可采用无补偿直埋方式进行室外管网敷设，管沟敷设投资较高，但施工方便，主要适用于地下水较深地区，无补偿直埋方式的投资较低，但施工难度较大。
12.机房自控系统
清华同方水源热泵机组控制系统在机组群控方面有其独特之处，与水源主机真正实现机电一体化控制功能，并通过网络协议与其他BAS系统集成系统自动控制，目的是根据冷热负荷情况适当地确定水源机组的运行台数，并调整水源的用量，使系统自动控制处于高效节能运行，生活热水节能途径是根据生活用水压力的高低来确定供水泵运行转动。
第二章空调系统初投资
1.价格汇总表
序号分项报价总价（万元）
1 主机系统设备432
2 主机系统机房90
3 用户系统1229.6
4 水源水系统205.5
5 室外管网系统35
项目总价1992.1
2.单价表
1）主机系统设备报价：货币单位：人民币万元序号名称规格型号单位数量单价小计
1 水源热泵机组SGHP1800A 台
2 136 272
2 水源热泵机组SGHP1200A 台 2 80 160
合计：
小写：432万元
大写：肆佰叁拾贰万元整
2）主机系统机房工程报价（暂估）货币单位：人民币万元
名称数量单价小计备注
机房工程 3 30 90
每个机房内包括循环水泵（6台）、补水泵、管路系统、
电磁阀、电接点压力自动定压装置、电子水处理器、除
污器、除沙器、分水器、集水器、仪表阀门及工程。
合计
小写：90万元
大写：玖拾万元整
3）用户系统报价: （暂估）货币单位：人民币万元
名称单价数量合价备注
室内空调系统部分116元/m210.6万m21229.6
项目包括各用户房间风机盘管
及控制器、管线系统及保温合计小写： 1229.6万元
大写：壹仟贰佰贰拾玖万陆仟元整
4）水源水系统报价货币单位：人民币万元
序
号
名称单位数量单价小计备注
1 成井费米80米/15口1400 168 单井深80米
2
配套
设备费单口井2.5万元
合价2.5万元*15口=37.5万元
单井包括井室、井管、水泵、
仪表、电缆等
合计小写： 205.5万元
大写：贰佰零伍万伍仟元整
5）室外管网系统报价（暂估）货币单位：人民币万元名称数量单价小计备注
1、∮=150mm
供热（冷）管1000 0.02 20
2、每栋楼单独设置
抽回水管1000 0.015 15 ∮=200mm
小写： 35 万元
合计
大写：叁拾伍万元整
第三章 年运行费用分析表
技术数据：1、夏季运行120天，冬季运行120天，机组每天运行10小时。
2、用电取费：0.8元/kwh 。
主机运行费用
功率时间百分数负荷百分数
耗电量
kw %%kwh 2300夏季1205100360002300夏季12025601080002300夏季12075804320002421冬季1205100505202421冬季12025601515602421冬季12075806062401178夏季1205100106801178夏季1202560320401178夏季12075801281602260冬季1205100312002260冬季1202560936002
260
冬季
120
7580
374400耗电量（kwh ）2054400运行费用（万元）164.35单位面积运行费用（元/平米）
15.50
运行天数设备名称
水源热泵机组SGHP1200A
水源热泵机组SGHP1800A
数量季节
注：此运行费用为机组全年运行中所耗主要费用：电费。若包括水泵、室内风机盘管及其它管理费用，全年每平方米运行费用约22～25元。
第四章方案特点
1.环保、适用：
清华同方水源中央空调是绿色环保型中央空调。空调系统的驱动能采用电能。由于空调系统使用的水源水可采用8O C——35 O C各种水源，经过热泵机组交换热量后再回灌至地下，不会造成地面沉降。因此水源热泵机组适用范围广、无任何污染。成为了近年来空调市场最活跃的高新技术。
2.高效、经济、节能：
清华同方水源中央空调系统既可冬季供暖、亦可夏季制冷，还可以提供生活热水，一机多用，一套系统可以替换原有的锅炉加空调两套系统。再者，系统中融入了清华大学研发中心多年潜心研制和开发的自动控制装置，可根据室内实际使用负荷自动调节压缩机起停机，从而大大节省了用户日后的运行费用。投资和运行费用均为传统制冷、供暖方式的1/3-2/3。
3.运行安全可靠：
由于地下水一年四季相对稳定，其波动范围远远小于空气温度的波动，加上清华同方独特的取水和回灌技术，以及精良的机配置和完善的控制保护手段，使得空调系统运行更可靠、更稳定、并保证了系统在各个工况点下的高效和经济性。
第五章水源热泵的技术特点
清华同方水源热泵机组是针对大中型建筑开发的可以实现模块组合的水-水热泵机组。可利用地下水、江河湖泊的水源以及地热尾
水实现供热和供冷。
清华同方水源热泵机组在产品设计时
的技术思路是：
●采用成熟的热泵技术，考虑中国的实际
国情，重点放在高出水温度和宽使用温
差的实现上，选择并确定压缩机工作点
和工作范围，本着节水节能的思想，设计大温差的分段水换热器。
●氟系统的设计采用分系统完全独立的模块化思想，系统部件数量少而品质精良。控制系
统充分考虑多系统的协调统一控制，并设置多种的安全保护，同时考虑水系统的水泵控制和远程的操作。
清华同方的水源热泵机组除具有传统的水源热泵所有的特点以外，其值得注意的特点还有：
1、优化设计：
●完全遵照国际标准，结合中国国情设计，结构紧凑，占地小，安装简便。
●氟系统的设计采用独立的模块化思想，系统部件数量少而品质精良。
●“大温差，小流量”的技术思路。与其他公司的水源热泵产品相比，清华同方SGHP机
组换热器设计温差大。其他厂家通常采用标准的进出水温差，蒸发器和冷凝器均为5℃。
而我公司的SGHP机组采用大的进出水温差，蒸发器为7℃，冷凝器为10℃。可为用户最大限度节省宝贵的地下水资源，同时降低运行费用。
●能效比高。冬季制热工况，能效系数COP值（供热量与输入功率的比值）约为3.7—4.6
之间；夏季制冷工况，能效系数COP 值（制冷量与输入功率的比值）约为4.5—7.1之间。
计算机辅助最优设计，保证机组在任何工况下均处于最佳运行状态。
2、选件精良： A 、 压缩机（详见样本第5页）
压缩机选用德国BITZER 公司生产的螺杆压缩机（详见样本第5页），具有特殊高效的制冷能力和COP 值以及更长的运行寿命。单台压缩机累计运行时间不低于60000小时。采用经多年验证的高质量材料和零件，结构可靠耐用；并且安全保护功能完备。
B 、
壳管式换热器
干式蒸发器和壳管冷凝器是清华同方与国内著名专业配套厂商上海环球共同开发研制，专门为清华同方SGHP 水源中央空调机组特殊设计生产。其特点是：两大换热器换热效率高（换热效率比同类产品高20-30%），能适应恶劣的水路环境，便于拆洗维护，制冷剂侧和水侧阻力损失小，结构紧凑，筒体采用优质钢板卷筒焊接
而成，承压能力高，气密性好，运行安全可靠、高效。 C 、
制冷管路配件
制冷配件选用世界著名制冷配件制造商ALCO 的产品，性能稳定，可靠性高。
（1）平衡式热力膨胀阀
·使用范围广，安装方便快速；
·管道与感温包之间传热良好、热平衡冲注，功能稳定，结构紧凑； ·钎焊焊接接口：一体式热力执行元件、最佳密封效果；
·激光焊接的不锈钢感温元件：保证最佳调节功能、动作迅速、膜片
寿命长、耐压强度高、耐腐蚀
·双平衡阀口设计，宽广的负荷为蒸发温度，冷凝温度范围提供准确可靠的控制，特别适合夏季制冷、冬季制热的水源中央空调
（2）电磁阀—ALCO
·阀体结构紧凑，体积小；
·直接导通，动作快捷，无须外力引导；
·工作压力范围广，制冷剂经过该阀时的压力损失小；
·性能可靠，使用寿命长。
（3）干燥过滤器—ALCO
干燥过滤器选用高效过滤芯，对系统内的
水分和酸性物质具有极强的吸收能力，保证整个
系统安全、可靠的运行。视镜—准确的水分显示，
采用玻璃整体焊接，不存在泄露问题指示剂对水
和酸性物质具有抗腐蚀性，因此使用寿命长，压
力损失小。
3、先进的机组控制技术与网络功能
水源热泵机组电控部分主要部件均来自国际名牌供应商，性能稳定，可靠性高。例如：接触器为法国施耐得，母线式刀熔开关为德国维纳尔，接线端子为德国凤凰电气。机组的核心控制部分为我公司与意大利CAREL公司联合开发的水源热泵专用控制器，其中硬件部分使用CAREL公司成熟的PCO系列微电脑控制器，结合我公司自己开发的水源热泵专用控制程序使机组在智能化和网络化方面优于其它同类机组。本控制器主要具有以下特点：
（1）简洁清晰的信息显示：
●大屏幕液晶显示屏显示机组工作状态
●自动故障报警
●机组启停时有准确可靠的信号显示
●显示控制器输入、输出端口状态。控制器具有8路模拟量，12路开关量输入；13路开
关量，2路模拟量输出。
（2）可根据要求配套升级，实现远程联网，进行自动化管理。
可简便的接入小区智能监控系统（BMS）。通过控制器的网络功能可以组成集中控制和远程控制系统，实时监视可设备的运行状态。这些设备可以是本地的也可以是异地的（通过调制解调器和公共电话交换网）。通过相应的附件可以将这些数据转换为与大多数的楼宇控制系统相兼容，从而可方便的接入楼宇控制系统。
（3）操作简便、运行安全宁静：
●全电脑控制，并有备用手动操作系统
全电脑控制状态下，根据工艺流程自动运行，防止误操作。手动运行状态下无任何操作限制。（4）灵活方便的参数设置
●八十多个可变内置参数设定可随时调整机组工作状态
●三级口令操作确保机组不会因误操作而损坏。
●断电记忆保护可保持运行状态的连续性
（5）机组安全保护功能：
●高效的消声防护措施，使机组运行宁静
●机组设置固定式防护装置并安装牢固，具备高低压保护、断水保护、防冻保护、电动过
载保护。
第六章水源部分用户清单
序号用户名称
建筑面积
(万m2)
设备名称完工时间
项目
地点
1 北京丰台空军招待所 2.3 水源热泵主机2000.10 北京
2 北京丰台海军厨师培训中心 1.2 水源热泵主机2001.08 北京
3 北京地质勘察技术院0.
4 水源热泵主机1999.10 北京
4 北京居庸关古客栈 1.4 水源热泵主机
风盘、组空
2001.06 北京
5 北京卫星制造厂 1.8 水源热泵主机
风盘
2001.11 北京
6 北京京香花园0.4 水源热泵主机
风盘
2001.06 北京
7 北京丰台工人俱乐部 2.0 水源热泵主机
风盘、组空
2002.08 北京
8 锦绣大地农业展厅
(展厅、办公)
4.0
水源热泵主机
风盘、组空
2002.11 北京
9 北京江铃汽车展厅0.3 水源热泵主机
风盘、
2002.08 北京
10 北京东方太阳城0.3 水源热泵主机
风盘、
2002.10 北京
11 北京市三露厂(办公楼、厂房) 1.5 水源热泵主机2001.10 北京
12 北京平谷区医院0.7 水源热泵主机
风盘、组空
2002.10 北京
13 北京延庆县医院 2.5 水源热泵主机
风盘、组空
2002.12 北京
14 北京延庆县法院 1.3 水源热泵主机
风盘、组空
2001.10 北京
15 北京延庆县公安局0.9 水源热泵主机
风盘、组空
2001.09 北京
16 北京总参无线电管理局0.7 水源热泵主机
风盘、组空
2003.06 北京
17 北京总参某部办公楼0.3 水源热泵主机
风盘、组空
2001.11 北京
18 北京丰台南宫温泉乐园0.7 水源热泵主机2001.12 北京
19 北京大西洋新城0.84 水源热泵主机2003.10 北京
20 蒙牛乳业0.4 水源热泵主机2003.10 内蒙
21 乌海交通局0.8 水源热泵主机在建内蒙
22 内蒙呼和浩特义乌商场 1.1 水源热泵主机2002.05 呼和浩特
23 北京温碧源花园0.5 水源热泵主机2003.10 北京
24 北京郭公庄中学0.5 水源热泵主机2002.01 北京
25 北京中国铁道博物馆0.5 水源热泵主机2003.2 北京
26 北京安阳大酒店0.8 水源热泵主机在建北京
27 沈阳新世纪公司办公楼 1.0 水源热泵主机2000.2 沈阳
28 辽宁沈阳光明花园
（电力小区）
8.0 水源热泵主机2000.09 沈阳
29 辽宁沈阳盛发花园 4.0 水源热泵主机2000.12 沈阳
30 辽宁沈阳市花溪别墅区会所0.6 水源热泵主机2002.06 沈阳
31 沈阳中科院金属所 2.5 水源热泵主机2002.03 沈阳
32 辽宁沈阳万众家园 5 水源热泵主机2001.05 沈阳
33 辽宁营口仙人岛森林大厦0.6 水源热泵主机2001.01 营口
34 辽宁大连开发区消防指挥部 1.4 水源热泵主机2001.12 大连
35 辽宁大连永市公司办公楼0.2 水源热泵主机2000.12 大连
36 辽宁辽阳市第三人民医院 1.3 水源热泵主机2002.12 辽阳
37 辽宁锦州市工人文化宫0.7 水源热泵主机2001.07 锦州
38 辽宁锦州市人防办公楼0.68 水源热泵主机2002.12 锦州
39 辽宁锦州康泰润滑油公司 1.07 水源热泵主机2001.01 锦州
40 辽宁锦州地税局 1.3 水源热泵主机2002.05 锦州
41 辽宁丹东高尔夫俱乐部0.4 水源热泵主机2002.12 丹东
42 辽宁丹东联程公司0.8 水源热泵主机2003.12 丹东
43 辽宁庄河市法院 1.4 水源热泵主机2001.10 辽宁
44 辽宁庄河市电业局 1.7 水源热泵主机2001.05 辽宁
45 辽宁抚顺拥翠住宅区 5 水源热泵主机2001.10 抚顺
46 吉林长春工业学校 1.6 水源热泵主机2002.10 长春
47 山东东营市胜泰大厦0.4 水源热泵主机1999.12 东营
48 山东东营市利津县医院 1.5 水源热泵主机2000.03 东营
49 山东青岛莱西滨河街道办0.4 水源热泵主机2000.02 青岛
50 山东青岛莱西人民医院 1.0 水源热泵主机2002.06 青岛
51 山东青岛莱西老年公寓0.4 水源热泵主机2001.08 青岛
52 山东滨州计委住宅楼0.3 水源热泵主机2000.03 滨州
53 山东滨州工商局宿舍楼0.6 水源热泵主机2000.01 滨州
54 山东曲阜计委住宅楼0.4 水源热泵主机2000.05 曲阜
55 山东曲阜供电局住宅楼 2.8 水源热泵主机1999.12 曲阜
56 山东曲阜太阳花园住宅 1.5 水源热泵主机2002.12 曲阜
57 山东德州市邮局综合楼0.6 水源热泵主机2001.07 德州
58 山东烟台持久钟表集团 1.5 水源热泵主机2001.05 烟台
59 山东平阴县法院0.9 水源热泵主机2001.11 山东
水源热泵热水机组 设 计 方 案 方案目录 方案概述................................ 第一章水源热泵中央空调介绍........................ 第二章水源热泵中央空调相关政策依据................ 第三章方案设计.................................... 第四章工程概算.................................... 第五章水源热泵系统技术特点........................ 第六章公司简介.................................... 第七章工程清单目录................................
方案概述 本方案采用水源热泵中央空调新技术，水源热泵中央空调是二十世纪七十年代以来欧美发达国家大力推广的空调新技术。它是利用地下浅层水中低品位能源制冷和制热，空调运行成本比传统电制冷空调节约50%以上。 第一章水源热泵中央空调介绍 一、水源热泵现状及政策依据 水源热泵最早源于1912年瑞士的一项发明专利，二十世纪七十年代能源危机以后，这一节能、环保的空调技术受到西方国家的重视。水源热泵技术在美国、加拿大和北欧国家和地区已得到广泛地应用。瑞士的普及率达到50%以上，美国推广速度以每年20%的速度递增。 1995年中美签署了《中华人民共和国国家科学委员会和美利坚合众国能源部效率和再生能源技术的发展与利用领域合作协议书》，并与1997年又签署了该合作协议书的附件六——《中华人民共和国国家科学技术委员会与美利坚合众国能源部地能开发利用的合作协议》。其中，两国政府将地源热泵空调技术列为能源效率和再生能源的合作项目。建设部2000年第76号令也将地热、可再生能源以及空调节能技术列入建设部推广项目。2004年9月14日国家发改委高技术处颁发了《关于组织实施“节能和新能源关键技术”的通知》，将地热、热泵列为重点开发内容。2005年2月28日第十届全国人民代表大会常务委员会第十届会议通过了《中华人民共和国可再生能源法》鼓励大力推广应用太阳能、地热能、水能等可再生能源。 与此同时，适合推广水源热泵的北京市、山东、河南、辽宁、河北等地政府对推广水源热泵空调制定了优惠政策。这一举措极大的促进了我国地源热泵技术的发展。 北京市第一个地温空调工程——蓟门饭店（两会代表驻地）已运行七年。运行成本低于原燃煤锅炉和单冷机组，比改造前每年可节约数十万运行费用。 二、水源热泵工作原理 水源热泵技术利用地球表面浅层水源（如地下水、河流和湖泊）中低品位热能资源，通过逆卡诺循环实现低品位热能向高品位热能转移的一种技术。它以水为工作介质将地下土壤中的低品位热能提取出来，经高效的热泵机组，利用少量的高品位电能，将水中的低品位能量输送到空调场所，完成热交换的地下水又重新回灌到地下去。井水是在金属管路中闭路循环的，水不与大气接触，不消耗水，也不污染水，只提取水中的热能。地温空调
新建精伊霍铁路ZH3标站后工程 伊宁东站地源热泵工程 开 工 报 告 XXXXX精伊霍铁路ZH3项目经理部
德州亚太集团地埋管换热系统及机房施工方案 目录 第一章工程概况 第一节工程安装、验收执行规范、标准 第二节工程特点 第三节施工技术关键 第四节施工平面布置 第二章安装方案 第一节工期目标 第二节施工进度总体安排 第三节工期控制点 第四节工期保证措施 第五节各工序的协调措施 第六节现场管理及有关协调配合 第三章主要安装方法及技术措施 第一节预留预埋方法和技术措施 第二节风管及部件的安装 第三节空调水管道系统施工方法 第四节空调设备的安装 第五节空调系统调试 第四章劳动力计划 第一节施工力量部署 第二节劳动力供应计划 第三节劳动力管理措施 第四节施工机械设备进场计划 第五节施工机具的管理 第六节材料进场计划 第五章工期、质量保证措施 第一节工期目标 第二节施工进度总体安排 第三节工期控制点
第四节施工进度计划 第五节工期保证措施 第六节质量目标 第七节质量保证措施 第八节冬、雨季施工措施 第九节现代管理方法 第六章安全、文明保证措施 第一节安全目标 第二节文明施工目标 第三节安全保证措施 第四节文明施工保证措施 第五节施工现场环保措施 第六节消防安全保障措施 第七章成品半成品保护措施 第一节成品保护 第二节管道成品保护 第八章技术服务 第一节运营相关人员的培训计划 第二节维修保养服务 附表 拟投入的主要施工机械设备表 质量保证体系机构图 安全保证体系机构图 劳动力计划表 项目经理简历表 项目技术负责人简历表 项目管理机构配备情况表 项目管理机构配备情况辅助说明资料 施工进度表 第一节工程安装、验收执行规范、标准 1、GB50300—2001 《建筑安装工程质量检验评定统一标准》
水源热泵设计方案说明 一、工程概况： 本项目位于江苏省无锡市，建筑面积23729平方米，总空调面积约14290M2，其中一至二层为超市；三至四层为餐饮部，五到十层全部为客房，有热水需求。根据客户提供情况，从节能环保角度考虑，采用中央空调提供制冷，主机采用水源热泵机组。 二、设计依据 1、甲方提供的相关图纸及文件； 2、《采暖通风与空气调节设计规范》； 3、《通风与空调工程施工及验收规范》； 4、《实用供热空调设计手册》及国家其它有关规范。 三、设计参数 1、室外主要气象参数：夏季计算干球温度T g= 33.4 ℃,湿球温度T S= 28.4 ℃。 2、室内空气设计参数：夏季温度为：T=24-28℃，冬季16-20℃ 四、设备选型与计算 主要技术指标
1、总冷负荷为：Q = 2186KW ，考虑将来同时最大使用系数和适应无锡夏季空调负荷日变化较大等因素。故选用“宏星”牌水冷螺杆式水源热泵机组40STD-E645HS 1 台和“宏星”水冷螺杆式热回收水源热泵机组：40STD-E540HSB 2台（用于制取热水）；40STD-E645HS制冷量：645.4KW 双压缩机，输入功率105.8 KW；40STD-E540HSB制热量：542.9KW热回收量：162.9Kw，输入功率89 KW； 五、能量调节与控制 主要控制设备 1、空调主机：采用40STD-E645HS 40STD-E540HSB的“宏星”牌主机，该系列的机组为我司最成熟的机种之一，机组配备微电脑控制系统，具有故障显示、运行情况显示；装配缺相逆相保护、电机过载保护、防冻保护、高低压压力保护等多项保护措施；压缩机共有6级能量卸载，0％、
一、清华同方水地源热泵机组特点 【环保】利用土壤和水体所储藏的太阳能为冷热源，无燃烧、无排烟、无废弃物、无污染，对大气零排放，是一种清洁环保的利用可再生能源的一种技术。水源热泵机组中的载冷剂为“水”，相比其它变频多联机机组以氟利昂为载冷剂更加环保。 【节能】设计先进，能效比高，制冷时在6.1以上，制热时在4.7以上，最高可达7.1，与燃油、燃气锅炉相比全年可节能50%—70%左右。 【效果】夏季制冷时产生7℃的冷水，冬季采暖时产生45℃热水，通过室内末端设备的换热作用，直接向房间供送冷气或暖气，还可实现从室外引进新风，进行综合处理，提高室内空气品质，不存“空调病”，效果更佳。 【稳定】制冷、制热效果不会像氟系统为载冷剂的空调一样，容易受室外环境和机组制冷剂（漏氟或缺氟运行）的影响，机组适用水源温度范围为：8℃—35℃，系统维修率低，操作简单，运行更稳定。 【节水】换热器采用“大温差、小流量”设计思路进行设计，机组用水量比传统设计节省30—40％。
【节资】通过一套系统来实现制冷和供热需求，一机多用，还可供应“免费”生活热水，无需设置锅炉房、油库和冷却塔，运行费用只有传统方式的1/2-2/3，机组在整个系统省去了传统冷水机组所需的冷却和供热设备（省去了冷却水塔、锅炉等设备）。 【节地】节省土地资源，无需设置锅炉房、油库和冷却塔，省去了锅炉以及与之配套的煤场和碴场。 【可靠】采用分系统完全独立的模块化设计，选用世界一流名牌制冷配件，性能优良，可靠，部件数量少，品质精良，设置多种安全保护功能。充分考虑多系统的协调统一控制，可进行计算机远程操作，真正意义上实现了无人操作，使机组更具人性化和智能化。 1、通用型水源热泵机组
三、施工组织设计 设计： 中国电子系统工程第二建设有限公司
施工组织设计 一、总体施工部署 1.1 项目概况:安徽省住房和城乡建设厅拟在合肥市紫云路与安徽路交口西北角新建安徽省城乡规划建设大厦，其中主楼为15层，附楼为9层，下设满铺1层地下车库，框剪(主楼、附楼)和框架(地下车库)结构。其中1-4层为地源热泵中央空调. 1.2施工范围:本工程要紧内容分为室外地埋管系统安装；室内热泵机房设备及安装；室内末端设备安装。本工程具有工程量大，系统复杂，多工种立体交叉作业密集等特点。采纳先室外后室内的安装工序. 1.3地源热泵优点: 水-空气、水-水型地源热泵技术是利用地下土壤温度相对稳定的特性，通过输入少量的高品位能源（如电能），运用地下土壤与建筑物内部进行热量的交换，实现低品位热能向高品位转移的冷暖两用空调系统 二、施工方案及要紧技术措施 1要紧施工工艺流程 1.1地埋管系统安装 钻机进入工地钻孔下地埋管回填连接水平连管打压试压 1.2空调水管道安装
制作管道支吊架及机组垫板等支吊架安装管道下料、除锈、刷漆管道安装风机盘管安装各种阀门安装管道系统试压管道冲洗及设备连接管道刷漆保温系统调试 1.3设备安装 支吊架安装开穿墙孔洞安装各种风阀等设备安装风机盘管安装风口及软接头系统检测 2.要紧施工方法及要紧技术措施 本工程要紧分地下侧循环系统、用户侧循环系统、设备安装及系统调试四大部分。 2.1地埋管换热系统施工 2.1.1地埋管的质量对地埋管换热系统至关重要。进入现场的地埋管及管件应逐件进行外观检查，破损和不合格产品严禁使用。不得采纳出厂已久的管材，宜采纳刚制造出的管材。高密度聚乙烯管应符合《给水用聚乙烯（PE）管材》GB/T13663的要求。聚丁烯管应符合《冷热水用聚丁烯（PB）管道系统》GB/T1947 3.2的要求。 地埋管运抵工地后，应用空气试压进行检漏试验。地埋管及管件存放时，应幸免阳光下暴晒。搬运和运输时，应小心轻放，采纳柔韧性好的皮带、吊带或吊绳进行装卸，不应抛摔和沿地拖拽
水源热泵设计方案 Document number：BGCG-0857-BTDO-0089-2022
水源热泵热水机组 设 计 方 案 方案目录
方案概述 本方案采用水源热泵中央空调新技术，水源热泵中央空调是二十世纪七十年代以来欧美发达国家大力推广的空调新技术。它是利用地下浅层水中低品位能源制冷和制热，空调运行成本比传统电制冷空调节约50%以上。 第一章水源热泵中央空调介绍 一、水源热泵现状及政策依据 水源热泵最早源于1912年瑞士的一项发明专利，二十世纪七十年代能源危机以后，这一节能、环保的空调技术受到西方国家的重视。水源热泵技术在美国、加拿大和北欧国家和地区已得到广泛地应用。瑞士的普及率达到50%以上，美国推广速度以每年20%的速度递增。 1995年中美签署了《中华人民共和国国家科学委员会和美利坚合众国能源部效率和再生能源技术的发展与利用领域合作协议书》，并与1997年又签署了该合作协议书的附件六——《中华人民共和国国家科学技术委员会与美利坚合众国能源部地能开发利用的合作协议》。其中，两国政府将地源热泵空调技术列为能源效率和再生能源的合作项目。建设部2000年第76号令也将地热、可再生能源以及空调节能技术列入建设部推广项目。2004年9月14日国家发改委高技术处颁发了《关于组织实施“节能和新能源关键技术”的通知》，将地热、热泵列为重点开发内容。2005年2月28日第十届全国人民代表大会常务委员会第十届会议
通过了《中华人民共和国可再生能源法》鼓励大力推广应用太阳能、地热能、水能等可再生能源。 与此同时，适合推广水源热泵的北京市、山东、河南、辽宁、河北等地政府对推广水源热泵空调制定了优惠政策。这一举措极大的促进了我国地源热泵技术的发展。 北京市第一个地温空调工程——蓟门饭店（两会代表驻地）已运行七年。运行成本低于原燃煤锅炉和单冷机组，比改造前每年可节约数十万运行费用。 二、水源热泵工作原理 水源热泵技术利用地球表面浅层水源（如地下水、河流和湖泊）中低品位热能资源，通过逆卡诺循环实现低品位热能向高品位热能转移的一种技术。它以水为工作介质将地下土壤中的低品位热能提取出来，经高效的热泵机组，利用少量的高品位电能，将水中的低品位能量输送到空调场所，完成热交换的地下水又重新回灌到地下去。井水是在金属管路中闭路循环的，水不与大气接触，不消耗水，也不污染水，只提取水中的热能。地温空调省去了锅炉和冷却塔，夏天用地下水作冷却水，同时将冷量搬运到地下，冷却效果优于冷却塔；冬天，不受环境温度影响，制热效果优于其它空调。制热的同时，将室内的冷量交换并搬运到地下。这样，地下成了一个储能库，夏储冬用，冬储夏用，如此往复，环保节能。

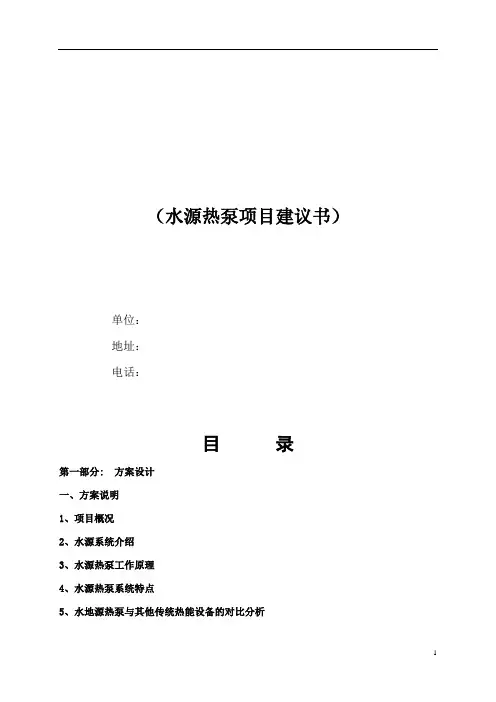

（水源热泵项目建议书） 单位： 地址： 电话： 目录 第一部分: 方案设计 一、方案说明 1、项目概况 2、水源系统介绍 3、水源热泵工作原理 4、水源热泵系统特点 5、水地源热泵与其他传统热能设备的对比分析
二、方案分析 1、可行性分析 2、地面物探情况 三、设计方案 1、空调负荷计算 2、主机选型 3、运行情况 4、水源水井方案 5、技术要点 四、经济分析 1、初投资概算 2、冬季采暖运行费用分析第二部分：典型用户名单
第一部分方案设计 一、方案说明 1、项目概况： 该项目位于**市**区，总建筑面积57787平方米，其中商业建筑面积为5464平方米，住宅建筑面积为51453平方米，住宅区分为安置区与开发区，安置区建筑面积为25410平方米，开发区建筑面积为26043平方米，幼儿园建筑面积为600平方米，热力中心建筑面积为270平方米。人车分行，主次分明，清晰便利。通过对周边环境的深入研究，结合对人们生活行为的理解和引导，采用复合型的居住组织形式和新颖的空间形态，创造出丰富多样，人情味浓，归属感强的住宅生活。单体建筑造型简约时尚，结合商业使用功能和绿化环境，做到高低有别，错落有致，整体协调有序，统一多样，不但给予住户更多的舒适和美感，同时提升地块的人气文脉，为开发商创造良好的声誉和效益。 2、水地源热泵系统介绍 水地源热泵机组是在电能的驱动下，从能源水中源源不断的提取免费的能量，实现夏季制冷、冬季制暖及四季生活热水的需求。 水地源热泵机组的取能方式主要有以下几种： 1、打井的形式：从地下水地源中取能； 2、地埋管形式：地下水资源匮乏地区，从大地土壤中取能； 3、污水式：从城市废水、中水、污水中取能； 4、海水式：利用江、河、湖、海的水地源取能。 3、水源热泵的工作原理 制冷时，把建筑物内的热量通过热泵机组转移到地下水中，而制热时，把地下水中的热量通过热泵机组转移到建筑物内。 如夏季，通过冷冻水循环泵将用户的热量吸收至机组，机组通过其内部循环将热量传递到地下水中，其实质是用能源水代替了冷却塔。 地下水从机组中吸收了热量后排放，整个过程对地下无消耗、无污染。冬季，水地源热泵机组将地埋管中的水热量吸收后，通过内部循环将用户侧水加热，送到建筑物中供暖（也可用于加热洗浴热水）。地下水的热量被吸收后排放。因为地地下水温度夏季低于环境空气温度、冬季高于环境温度，且全年基本稳定，因而机组无论制冷或制热，
第一章工程概况 沈阳市东方钛业新厂区水源热泵工程，位于沈阳市南屏中路，建筑面积24000平米，其中地热面积2700平米。办公楼冬、夏季设集中空调，冬季供暖，夏季制冷；厂房区域采暖，生活热水热源均由水源热泵供给。本工程内容主要包括施工图设计，水源热泵系统、空调采暖系统、生活热水系统设备、管道安装，以及外网打井、管道安装。 本工程施工目标， 工期目标：本工程确保工期为75天，并可配合总包单位适当调整施工进度； 质量目标：本工程质量确保合格以上标准； 安全目标：杜绝工伤死亡、重大事故；杜绝重大与生产有关的机械设备事故。 第二章施工布署 一、施工组织 本工程设水源热泵安装项目部，由水源热泵安装项目部负责本工程水源热泵、空调采暖、生活热水系统设备及管道安装施工的组织与管理，按照项目法施工管理办法进行管理，项目经理全面负责该工程的质量、进度和各项技术指标的完成，并要求与土建、装修密切配合，以期达到预期目标。 1、项目组织机构框架图：
2、项目管理人员配臵计划 本着科学管理、精干高效、结构合理的原则，项目经理部设项目经理1人、项目副经理1人、项目技术负责人1人，水、电工程师各2名，安全员、质检员、保管员、材料员、预算员各1名。各行其责、相互配合原则，在负责人的领导下，以质量、工期、安全、服务、效益为中心开展工作，并与建设单位、监理单位相关部门对口，接受其监督、指导。 项目管理人员配臵计划表（附后） 3、项目部管理人员岗位职责 3.1、项目经理 是本公司派驻施工现场全面、完整的履行施工合同的项目负责人。 1）对外代表法人履行一切义务，协调与招标人及相关部门的关系。 2）对内负责全面管理、协调等工作，就整个项目的施工质量、进度、安全、成本及其它，对公司法人负全责。 3.2、项目技术负责人 项目技术负责人是工程施工的技术核心，主管整个项目的技术和质量。 1）带头执行国家、公司有关施工技术政策和上级颁发的有关技术规程、规范和各项技术管理制度。 2）认真贯彻上级对工程质量的有关法规和制度，对工程质量在技术上负全面责任。 3）领导和组织施工组织设计和施工技术准备工作计划的编制，主持技术会议，负责解决施工中的重大技术问题，审批施工技术措施。 4）经常深入现场检查和指导工作，指导和协助分公司进行技术革新活动。 5）定期与项目法人及监理单位保持联系，协同解决工程中出现的问题。协助项目经理搞好工程项目管理工作。 3.3、项目副经理 项目副经理是本项目的生产负责人,对项目经理负责，主管本工程的施工进度、安全生产、文明施工。 1）认真贯彻国家和上级的有关方针、政策、法规及各项规章制度。 2）项目施工生产全过程的组织者、指挥者、全权责任者。接受并贯彻招标人、监理单位有关工程质量、安全、施工进度等方面的指令。是本工程安全的主要责任人。 3）协调各部门之间的关系，科学地组织和调配参加工程施工的人、财、物资源，以确保工程按计划完成。
空气源热泵与太阳能 投资及运行费用分析表 1、空气源热泵热水设备及节能原理 （1）【空气源热泵热水设备简介】它是当今世界上最先进的制热设备之一。它由压缩机、冷凝器、膨胀阀、蒸发器及控制部件组成，以环保型制冷剂为媒介，通过逆卡诺循环原理，将空气中的热量源源不断地吸收并搬运到水中，从而实现对水的加热。 （2）【空气源热泵热水设备工作原理】 热泵热水设备开始工作时，压缩机通电运转，蒸发器中低温低压的气态介质被压缩机吸入，并被压缩成高温高压的气态介质后输送进入冷凝器。高温高压的气态介质在冷凝器中由于受到外围低温水的冷却，介质能量被水吸收并由高温气态冷凝成低温液态。低温高压的液态介质进一步经膨胀阀节流降压，变成低温低压的液态介质后进入蒸发器。由于介质的蒸发温度比较低（如R22的蒸发温度为零下40C），远远低于一般环境温度。在这种工况下，低温低压的液态介质在蒸发器中就很容易产生蒸发现象，蒸发的同时也就吸收了外围环境中大量的热量，变成高温低压的气态介质。至此，热泵系统完成一个周期循环，但循环并未停止。蒸发后产生的气体再次被吸入压缩机，又开始下一轮同样的工作流程。正是通过这种连续不断、周而复始的循环工作过程，热泵热水设备不断将热量从外围环境中搬运到水中，从而实现对水的加热，最终生产出需要的生活热水。
Q3 （热水获得的热量）二Q1 （输入电能转化的热量）+Q2 （从环境中吸 收的热量） （3）【空气源热泵热水设备节能原理】 通过以上的文字介绍和图示说明， 我们可以得出一个结论，即：热泵热水设 备不是等同于燃煤、燃油、燃气锅炉等那样的能量转化设备（把一种化学能转化 为热能），而是一种热量搬运设备。它类似于水泵，只不过它搬运的介质不是水， 而是热”能量在转化的过程中，不可能100%都进行转化（损耗是必然的）， 即热效率会小于1。而在通过热泵获得的热量中，大部分热量是从免费的空气中 获得的，只有一小部分是通过消耗电能而转化而成的， 两者之比为倍数级。因此, 其产出与消耗之比（即热效率）就会大于 1。由此可见热泵的节能 Ql 电能输 入「0 Q2 晞液Mt 过遽器盛脈闽 Q3 A
中泰财富湘江江水源热泵中央空调系统 项 目 建 议 书
目录 第一章项目概况 (4) 1.1 项目简介 (4) 1.2 项目负荷及能源价格 (5) 1.2.1 项目负荷 (5) 1.2.2 当地能源价格 (6) 1.3 项目发展背景 (6) 1.3.1 能源背景 (6) 1.3.2 国家相关政策 (8) 1.4编制依据 (10) 1.4.1 空调系统相关规范 (10) 1.4.2 智能控制相关规范 (10) 第二章项目空调技术方案设计 (11) 2.1项目系统形式 (11) 2.2水源热泵技术 (12) 2.2.1 水源热泵系统技术原理 (12) 2.2.2 水源热泵系统的特点 (13) 2.3水源热泵系统设计 (15) 2.3.1 能源中心面积及装机配置 (15) 2.3.2 能源中心配电容量 (15) 2.3.3水源热泵系统水源水小时流量的计算 (15) 2.3.4 取回水方式确定 (15) 2.3.5 取回水管线的布置 (18) 2.3.6水源水管确定 (18) 2.3.7水处理主要措施 (19) 2.3.8水处理工艺流程 (19) 第三章年运行费用及初投资分析 (21) 3.1系统年运行费用 (21) 3.1.1 夏季运行成本 (21) 3.1.2 冬季运行成本 (21) 3.1.3 年运行维护成本 (21) 3.2系统初投资 (22) 3.2.1投资估算范围及内容 (22) 3.2.2 投资费用估算表 (23) 第四章商业合作模式 (24) 4.1合同能源管理 (24) 4.1.1合同能源管理EPC操作模式 (24) 4.1.2 合同能源管理EPC操作流程 (24) 4.1.3合同能源管理融资模型 (25) 4.1.4合同能源管理盈利模型 (26)
水源热泵水井施工方案与技术要求 通过对新建客运站所处的区域及现行的地理位置进行实质性钻井和大循环抽水实验得出以下结论： 一、该地区的地下土层，距地面7米处为杂土层，距地面30米处为沙土层，距地面40米处为风化灰岩层，距地面51米处为强风化灰岩层（坚硬灰岩层）。 依据该地区以上的实际地质状况结合地下水文特点和水源热泵供水井，回灌井的具体要求，结合现行的水文工程施工规则，和我公司对水源热泵施工的特点，确定以下施工组织方案，同时我公司积极协助甲方确定其区域的地下水的基本水文分布，以确定最适合的水位。 二、水井施工方案： （一）钻井设备： 依照相关钻井规范要求，结合土层结构的实际状况，选用CZ300冲击钻机或其它反循环钻机钻凿成井。 （二）成井施工方法： 1、钻机就位后，在井位开挖直径为ф800mm，引井深度为600mm。 2、挖泥浆池（泥浆循环槽）。 3、钻机安装时，应将转盘中心点对准井位的中心位置，并且将钻头调平，垫稳，避免出现偏、斜现象，确保整个钻井过程中随时保持井孔的垂直度。 4、钻井过程中如遇到与设计变化较大时及钻至岩层，包括钻至设计深度时需及时通知监理部门和建设单位。
5、井距要求在30-35m之间完成，确保出水和回灌水量及水温的平衡（依据以往成功的实际参数）。 6、下井管时，要根据供水和回灌的具体要求，依次下入井管，中间不允许间断最后一根井管对接焊好后轻吊慢放，平稳将井管下入，然后固定管口，并盖好管口，以防杂物进入井内。 7、填砾：沿井管周边均匀填入，根据每口井的现状进行合理的填砾。 三、技术要求： （一）供水井（见图一） 1、井口开口直径：ф800mm；钻井深度到坚硬基岩为止。（48m~51m）。 2、井壁管：采用ф400mm的井用水尼管，长度约12m左右； 3、出水量：大于50m3/h； 4、过滤口：井底部采用DN-325螺旋钢管，外缠尼龙网片和尼龙布，透隙率为34%-40%。从而形成滤水管，钢管长度为38m-40m，井管安装位置在每眼水井的含水层所在的深度，这样能够确保有效的供水量。避免上下泥水形成水的急速冲漏。 5、滤料与封井：采用粒度在10-30碎石子填砾，填砾高度至地面，这样能缓解地面上建筑物所受负载。 （二）回灌井（见图二） 1、开口直径ф800mm；钻井深度到坚硬基岩为止。（48m~51m）。 2、井壁管：采用ф400mm的井用水泥管长度为12m。 3、钢筋笼：采用ф14mm的钢筋焊接制成笼式，用独根尼龙
八、机组自动启/停控制 8. 1机组的启动和停止：由就地线控和远程线控及时区控制来决定，通过2.1“系统参数设置”及2.3“时间参数”和“时段参数”设置来选择，时区控制优先级最高，一旦设定了时区控制，则就地线控和远程线控都不启作用，机组启/停完全由时段来控制，在不选择时区控制时，可以选择线控，如果选择就地线控时，由机组手操器上的运行/停止开关来启/停机组，如果选择远程线控，则由控制室的启/停开关来控制机组启/停。 8. 2制冷启机顺序：开循环泵（蒸发器水泵）→根据温度判别启压机条件→开地源泵（冷凝器水泵）→开25%阀→开1号压缩机→开50%阀→开75%阀→开25%阀→开2号压缩机→开50%阀→开75%阀。 8. 3制冷停机顺序：停2号压缩机→停分级阀→停1号压缩机→停分级阀→停地源泵（冷凝器水泵）→停循环泵（蒸发器水泵）。 8. 4制热启机顺序：开循环泵（冷凝器水泵）→根据温度判别启压机条件→开地源泵（蒸发器水泵）→开25%阀→开1号压缩机→开50%阀→开75%阀→开25%阀→开2号压缩机→开50%阀→开75%阀。 8. 5制热停机顺序：停2号压缩机→停分级阀→停1号压缩机→停分级阀→停地源泵（蒸发器水泵）→停循环泵（冷凝器水泵）。 注：蒸发器水阀及冷凝器水阀分别与蒸发器水泵和冷凝器水泵联动。 8. 6机组有部分负荷超时运行时自动启/停控制 1.启机过程： 部分负荷（电磁阀为50%级或为75%级）发生超时运行时（运行时间大于部分负荷最大运行时间），强制机组满载运行，当满负荷运行时间大于满载运行最小时间，才可能允许压缩机停止，由部分负荷向强制满载运行转化时及进入满载运行时，与控制温度没有关系。 2.停机过程： 满载100%运行时，当温度变化需停机至75%或50%，当部分负荷运行时间大于部分负荷最大运行时间时，强制机组由75%→50%→停止或由50%→停止，再次启动时，压机的停机时间必须大于压缩机的最小停机时间，才可能启动。 8. 7压缩机及分级电磁阀控制：根据蒸发器进水温度或蒸发器出水温度与设定温度的偏差值，比例调节分级电磁阀的启/停和压缩机的启/停，其比例带大小与压机台数和设定温度偏差值有关。 一般情况下：1台压缩机，可设定温度控制偏差为1.5℃； 2台压缩机，可设定温度控制偏差为3℃。 如果控制精度要求高，可将温度控制偏差值设定小些，如果压缩机和分级电磁阀启/停频繁，可将温度控制偏差值设大，设定范围1-3.5℃ 8. 8喷液阀控制：压缩机1喷液阀和压缩机2喷液阀启/停顺序为：当压缩机运行，排气温度≥95℃时，喷液阀工作；当排气温度≤90℃时，喷液阀关闭。 注：如排气温度短路或开路，液晶屏提示：“排气温度X故障”，喷液阀停止并报警。九、手动工作操作 在屏幕提示“停机”状态下通过键盘可以手动操作各设备的启动和停止。 操作方法：在主画面显示“停机”时，按【手动】键1-2秒，待出现“手动工作状态”字样后抬
水源热泵机房施工 组织设计 1 2020年4月19日
七、施工组织设计第一部分水源热泵机房施工组织设计
第二部分水源井凿井施工技术方案
第一部分 水源热泵机房施工组织设计 目录 一、工程概况 二、施工部署 三、施工准备工作及施工现场平面布置 四、主要施工工艺和有关技术措施 五、主要机具装备及劳动力安排计划 六、施工规程、规范、技术标准和图集及验收规范 七、安全生产措施、文明施工措施、质量保证措施 八、施工工期、施工进度计划和保证措施 九、工程回访及保修 一、工程概况 1.1概述: 本工程为高碑店市富泰城小区，位于高碑店市七一路海军大院西侧,总建筑面积17万平方米。地上六层，地下一层，地上六层为住宅，层高2.9米,夹层最高点高21.3米。外窗均为双层中空玻璃，外墙为聚苯乙
板保温，达到65%建筑节能保温，室内末端采用地板辐射采暖，供回水温度50C /40 C ,供暖机房采用水源热泵机组集中供暖。为节省占地面积，降低噪音，热泵机房安置于地下。 1 、工程内容：系统深化设计，包括打井详细设计、机房设计、整个系统的自动控制系统设计。系统运行、管理和维护策略。中标后系统施工图设计。机组若是无人看护的，当出现故障时应有信号反馈到值班室。系统供货，主机、机房设备、材料的供货。安装调试，所有设备、管道、控制系统等的安装，室外打井系统安装，系统调试。2、工程工期：80日历天。 1 . 2、项目管理目标 1、工程质量达到合格标准。 2、确保总工期按合同工期交付使用。 3、安全、消防、治安、环卫、环保文明施工达标。 4、加强质量体系运作，为用户提供满意工程。 二、施工部署 2.1工程特点： 1、该项目为公共建筑，施工难度较大。 2 、与其它专业交叉作业点多面广，对施工的科学管理要求高。 3、必须保质保量保工期，对施工单位的综合素质、全面管理水平要求高 且严。
水源热泵设计方案 单位：空调有限公司 日期： 2011年06月 目录 一、水源热泵工程设计方案说明 二、水源热泵报价一览表 三、水源热泵机组简介及配置清单 四、水源热泵机组部分销售业绩一览表 五、售后服务承诺 六、公司资质 水源热泵方案设计说明 一、工程概况
本工程为北京市通州宋庄镇北寺生态园，建筑面积约5100平米，其中生态园建筑面积3100平方米，办公和住宿2000平方米。 二、设计范围 水源热泵机房、水井和末端系统。 三、设计依据 1. 《采暖通风与空气调节设计规范》（GB50019-2003） 2. 《实用供热空调设计手册》 3. 《建筑设计防火规范》GBJ16-87 4. 《通风与空调工程施工质量验收规范》GB50243-2002 5. 《建设工程设计常用技术措施·暖通》 四、室外设计气象参数
名称单位夏季冬季 空调 室外 计算 干球 温度 ℃ 33.8-12 空调 室外 平均 不保 证50h 的湿球温度℃26.5 - 空气调节 日平均温度℃29 - 空调 室外 计算 相对 湿度 %7741 通风 室外 计算 干球 温度 ℃ 30-5 通风室外计算%62 -
相对湿度 室外 风速 m/s 1.9 3 大气 压力 mmHg 751 767 最大冻土深度 cm - 85 五、 空调冷热负荷计算 建筑 用途 建筑面积 冷负荷指 标 热负荷指 标 冷量计算 热量计 算 M2 W/M2 W/M2 KW KW 生态园 3100 260 180 806 558 办公/ 住宿 2000 220 180 440 360 合计 5100 1246 918
SGHP清华同方水源热泵操作说明技术手册 1、机组自动启/ 停控制 1. 1 机组的启动和停止：由就地线控和远程线控及时区控制来决定， 通过2.1 “系统参数设置”及2.3 “时间参数”和“时段参数”设置 来选择，时区控制优先级最高，一旦设定了时区控制，则就地线控和远程线控都不启作用，机组启/ 停完全由时段来控制，在不选择时区控制时，可以选择线控，如果选择就地线控时，由机组手操器上的运行/ 停止开关来启/ 停机组，如果选择远程线控，则由控制室的启/ 停开关来控制机组启/ 停。 2.2制冷启机顺序：开循环泵（蒸发器水泵）-根据温度判别启压机条件-开地源泵（冷凝器水泵）-开25%划-开1号压缩机-开50% 阀—开75%划—开25%划—开2号压缩机—开50%划—开75%划。 3.3 制冷停机顺序：停2号压缩机-停分级阀-停1 号压缩机-停分级阀-停地源泵（冷凝器水泵）-停循环泵（蒸发器水泵）。 条件-开地源泵（蒸发器水泵）-开25%阀-开1 号压缩机-开50% 阀-开75%阀-开25%阀-开2号压缩机-开50%阀-开75%阀。 5.5 制热停机顺序：停2号压缩机-停分级阀-停1 号压缩机-停分级阀-停地源泵（蒸发器水泵）-停循环泵（冷凝器水泵）。
注：蒸发器水阀及冷凝器水阀分别与蒸发器水泵和冷凝器水泵联动 6.6机组有部分负荷超时运行时自动启/停控制 1.启机过程： 部分负荷（电磁阀为50%^或为75液）发生超时运行时（运行时间大于部分负荷最大运行时间），强制机组满载运行，当满负荷运行时间大于满载运行最小时间，才可能允许压缩机停止，由部分负荷向强制满载运行转化时及进入满载运行时，与控制温度没有关系。 2.停机过程： 满载100%运行时，当温度变化需停机至75%或50%当部分负荷运行时间大于部分负荷最大运行时间时，强制机组由75%^50%^停止或由50%^停止，再次启动时，压机的停机时间必须大于压缩机的最小停机时间，才可能启动。 7.7压缩机及分级电磁阀控制：根据蒸发器进水温度或蒸发器出水温度与设定温度的偏差值，比例调节分级电磁阀的启/停和压缩机的启/停，其比例带大小与压机台数和设定温度偏差值有关。 一般情况下：1台压缩机，可设定温度控制偏差为1.5 C; 2台压缩机，可设定温度控制偏差为3C。
水源热泵 采暖/制冷的方案
[content] 一、前言 (3) 二、方案和投资 (4) 三、采暖/制冷运行费用分析 (7) 四、结论 (8)
以往，办公用房及大型建筑多为双系统解决采暖和制冷，即冬季燃煤锅炉供暖或集中供热，夏季制冷由水冷式冷水中央空调机组或用风冷民用家用小型空调。 水源热泵是一种利用地下浅层地热资源，既可供热又可制冷的高效节能空调系统。该系统通过输入少量高品位的电能，实现低温位热能向高温位转移。地表水的热能是基本恒定的，在冬季作为热泵供暖的热源和夏季作为空调的冷源，即在冬季，把地能中的热量"取"出来提高温度后，供给室内采暖;夏季把室内的热量取出来，通过地表水(或介质)释放到地下。通常水源热泵消耗lkW的能量，用户可以得到4kW以上的热量或冷量。 与电锅炉和燃料锅炉供热系统相比，只能将90%以上的电能或70～90%的燃料内能转化为热量，供用户使用。因此，水源热泵要比电锅炉节省三分之二以上的电能，比燃料锅炉节省二分之一以上的能量。由于水源热泵的热源温度全年较为稳定，一般为10～25℃,其制冷、制热系数可达4.4～5.4，与传统的空气源热泵相比，效率要高出40%左右，制冷时其运行费用为普通中央空调的50～60%，与风冷民用家用小型空调 相比，制冷时节约运行费用60～70%。水源热泵作为一种被国家计委、国家科委、建设部列入“十一五”规划的新技术，它有如下特点: A.属于可再生能源。 B.高效节能及低价位的运行费用。 C.环境效益显著。 D.一机多用，即可以采暖，又可以制冷，还可以全天提供生活用热水，省去了采暖设施及生活热水系统的投资。 在诸多的热泵机组品牌中意大利克莱门特机组，由于拥有独特的蒸发器专利技术，其效率比世界任何厂家生产的同类型最好的机组高出11%以上，降低了运行费用。 意大利克莱门特水源热泵，由于具有独特的系统控制技术及压缩机生产技术，是目前唯一拥有能够一次性将3℃以上可利用温度，由机组蒸发器全部提取，减少了机组对井水流量的需求，大幅度减少打井的一次性投资。 如果采用集中供热作为冬季采暖的热源，其热源及热管网费为每建筑平米120元～130元(天津市人民政府规定)。夏季采用水冷式冷水中空 调机组(单冷机组)进行制冷，其投资与水源热泵机组的投资相当。如果采用水源泵机组，既可以采暖又可以制冷，又可以提供生活用水，工程总造价中每平方米减少了100元以上的投资。 我们完成的水源热泵项目（包括水源系统、机房、末端、管网和控制系统调试）有：天津农场局办公
E 一、地源热泵的特点 1?地源热泵空调技术属经济、高效、可再生的能源利用技 术； 2?地源热泵基本为零排放； 3.地源热泵效率高； 4?地源热泵空调一机多用，应用范围广； 5?地源热泵空调系统维护、运行费用低； 6.地源热泵空调系统全年温度波动小，适合极冷和极热地 区。 二、地源热泵的应用条件 1?地源热泵系统最适用采暖/制冷比较均衡的地区； 2.建筑物周围有可供埋管的较大面积的空地； 3.建筑物周围有可供利用的河流或湖水（水源热泵）。 三、地源热泵推广中存在的问题 1.设计难度大 设计前需要关注的问题多： ①地埋管换热器的全软件计算全年进、出口温度； ②土壤温度的全年变化； ③地质勘察资料（岩土层的结构、热物性及温度、地下水位、 径流方向、水温及流速、冻土层厚度等）。 设计需计算的内容复杂：
①传热介质与U 型管内壁的对流换热热阻计算、U 型管的 管壁热阻计算； ②钻孔回填材料的热阻计算及地层热阻、从孔 壁到无穷远处的热阻计算； ③短期脉冲负荷引起的附加热阻计算、垂直地埋 管换热器钻孔的长度计算。 影响地埋管设计的因素多： ①埋管区域岩土体的初始温度、岩土体的导热系统； ②回填料的导热系统、地源热泵系统的负荷； ③传热介质与U 型管内壁的对流换热系统、土层深度，可 埋管面积等。 2.施工工艺特殊的问题目前，地源热泵的主机多为进口机组，而各种管件、集分水器多为国产产品，造成材料和设备的设计、制作规范不一致，给施工和使用带来困难。 在设计、材料、设备、规范等方面有配合问题，使得地源热 的施工相对复杂。 3.相关验收规范、配套政策滞后的问题 ①缺乏完善的产品制造标准和应用技术规范； ②技术标准来自欧美，与中国还有适应和配合问题； ③多头管理：归口部门不清晰，推广管理部门多种多样; ④中央政府部门缺乏明确的鼓励政策及配套措施。 4.系统衰减快，修复困难的问题
目录 水源系统简介 第一章方案设计 1、项目概况 2、设计依据 3、方案设计参数 4、供暖（冷）方式确定 5、负荷计算 6、主机选型 7、水源水井设置 8、电源要求 9、室内系统 10、室外管网系统 11、机房自控系统 第二章空调系统初投资 1、价格汇总表 2、单价表 1)主机系统设备报价 2)主机系统机房报价 3)用户系统报价4)水源水系统报价 5)室外管网系统报价 第三章年运行费用分析表 第四章方案特点 第五章水源热泵机组技术特点第六章用户名单 第七章公司介绍
水源系统简介 水源中央空调系统是由清华大学工程热力系为主,结合国内外先进经验和中国国情研究开发的一种高效、节能、节资、冷暖两用、运行灵活,无污染的新型中央空调系统。它的工作原理是：利用深层地下水源，借助主机系统、消耗电能，冬季把地下水源中的热量提取出来供室内采暖；夏季，把地下水源中的冷量提取出来供室内制冷。用于供热和制冷的地下水再回灌入地下水层中，从而实现能量交换。它的核心部分是：以电为动力的压缩机空调机组。 这一新型供热制冷方式，从九七年开始已在东北、山东、河北、山西、北京等省市的工厂、企业、宾馆、机关等单位推广使用，得到用户的好评和专家们的高度评价。由国家热工、环保、暖通、制冷等方面专家教授组成的鉴定委员会经缜密的考察、论证，认为该设备所显示的各项指标均达到国际先进水平。同时，国家建设部、环保总局、经贸委、科技部等部委，对推广应用水源中央空调也给予了重视和支持。北京电视台、《北京日报》、《科技日报》、《北京青年报》等媒体对该项技术也作了较详细的报导和宣传。 水源中央空调系统与现有传统的供热制冷方式比，有着明显的优势。
地源热泵施工方案及流程 时间：2011-12-12 13:49:33 来源：本站原创点击：341 一、地源热泵是如何工作的？为何能够节能？与传统空调有何不同？地源热泵主要是与地下土壤进行热交换，而不是与室外空气进行热交换。在夏季，在为室内提供冷气的同时，其废热不再是排入空气中，而是储存于地下，以此提高冬季供暖的效率；在冬季，室内供暖的大部分能量来自于地下，利用地下土壤的温度来为室内提供免费的热能。一般来讲，冬季每千瓦的电力能为室内带来4—5 千瓦热量，而土壤温度的降低又为下一季节的空调带来冷源。因此地源热泵更多地是在室内和地下“转移”能量，而不是“创造”热量。由于地源热泵是在土壤和室内空气之间工作，二者的温差较室内外空气温差要小很多所以它的工作效率非常的高。是目前国际上最先进的中央空调系统。 二、地源热泵的可靠跟传统空调相比如何？采用地源热泵进行热交换的方式，已经是非常成熟的施工工艺，只要按相关标准施工，其稳定性已经得到广泛认可。且由于其不受外界气候的影响，地源热泵是目前所有空调系统中运行最为可靠的。 三、地源热泵是否需要当地具有地热资源？ 地源热泵(Ground Source Heat Pump) 有时也被称为地热热泵(Geothermal Heat Pump) 但实际上，它完全不需要当地具有地热资源，它利用的只是地下介质如土壤、岩石和水的蓄热能力。 四、哪些情况下不宜安装地源热泵？ 答：相比之下，在下列情形中，地源热泵的优势不是十分明显： (1)楼层高、档次较低的住宅，此时地源热泵投资会明显抬高单位面积成本，影响房产商的利润，用户可能更倾向于简便、低廉的窗式空调或分体式空调。 (2)地质情况不好，如遇岩层、空洞等特殊土壤结构等，或外部场地十分狭小，造成钻井距离不足甚至是无法完成钻孔布局的情况下，就不宜安装地源热泵。 五、地源热泵的使用年限是多少年？地源热泵系统非常的可靠耐用。一般室外地埋换热部分寿命为50 年，热泵机组寿命为15-25 年。热泵主机系统安装于室内，没有风吹、日晒、雨淋、不用频繁的清洗，寿命远远长于传统空调
. 中泰财富湘江江水源热泵 中央空调系统 项 目 建 议 书 . . 目录 第一章项目概况 (4) 1.1 项目简介 (4) 1.2 项目负荷及能源价格 (5) 1.2.1 项目负荷 (5) 1.2.2 当地能源价格 (6) 1.3 项目发展背景 (6)
1.3.1 能源背景 (6) 1.3.2 国家相关政策 (8) 1.4编制依据 (10) 1.4.1 空调系统相关规范 (10) 1.4.2 智能控制相关规范 (10) 第二章项目空调技术方案设计 (11) 2.1项目系统形式 (11) 2.2水源热泵技术 (12) 2.2.1 水源热泵系统技术原理 (12) 2.2.2 水源热泵系统的特点 (13) 2.3水源热泵系统设计 (15) 2.3.1 能源中心面积及装机配置 (15) 2.3.2 能源中心配电容量 (15) 2.3.3水源热泵系统水源水小时流量的计算 (15) 2.3.4 取回水方式确定 (15) 2.3.5 取回水管线的布置 (18) 2.3.6水源水管确定 (18) 2.3.7水处理主要措施 (19) 2.3.8水处理工艺流程 (19) 第三章年运行费用及初投资分析 (21) 3.1系统年运行费用 (21) 3.1.1 夏季运行成本 (21) 3.1.2 冬季运行成本 (21) 3.1.3 年运行维护成本 (21) 3.2系统初投资 (22) 3.2.1投资估算范围及内容 (22) 3.2.2 投资费用估算表 (23) 第四章商业合作模式 (24) 4.1合同能源管理 (24) 4.1.1合同能源管理EPC操作模式 (24) 4.1.2 合同能源管理EPC操作流程 (24) 4.1.3合同能源管理融资模型 (25) 4.1.4合同能源管理盈利模型 (26) . . 4.1.5 合同能源管理合作模式 (27) 4.2设计施工总承包 (27) 4.3合作模式的建议 (28) . .
