文件编号:
地球站站址电磁环境测试
及干扰分析报告
（）
年月日
地球站站址电磁环境测试
及干扰分析报告
设计证号：沪无委工证( )第号
建站单位
台站地址
测试单位
测试 (签名)
审核（签名）
批准（签名）
建站单位盖章测试单位盖章年月日年月日
***地球站
电磁环境测试报告
(文件编号 )
***公司通过卫星建立数字卫星电路。数据速率为64Kbps,传输方法为SCPC电路。年月日委托，对其选定的地点进行电磁环境测试，确定各类干扰源的干扰信号电平强度,根据国家标准GB13615-92《地球站电磁环境保护要求》和国家无委“建设卫星通信网和放置使用地球站暂行规定”的要求,分析地球站与各类无线电干扰源辐射兼容性的测试数据,检查选址是否符合技术要求,作为建设单位上报站址和无委审批台站的技术依据。
1.0预定的工作参数
1.1卫星参数(下行参数)
卫星轨道位置:
租用转发器编号:
转发器下行中心频率(MHz):
下行极化方式:
卫星饱和EIRP(dBw):
卫星每载波EIRP(dBw/ch):
1.2卫星链路传输参数
传输方式:
调制方式:
传输速率(Kb/s):
传输带宽(KHz):
纠错编码率:
要求的C/N值(BER=1.0E-07)(dB):
接收载波中心频率(MHz):
接收载波极化方式:
1.3地球站工作参数
天线工作指向:
方位角(度):
仰角(度):
天线口径(m):
天线接收增益(dBi):
天线特性符合:
接收系统等效噪声温度(K):
系统G/T(dB/K):
1.4地球站地理参数
地球站地址: 省市路(街) 号
地球站地理坐标
经度(E): 度分秒
纬度(N): 度分秒
地面海拔高度(m):
天线距地面高度(m):
2.0干扰电平标准
2.1依据国家标准GB13615-92《地球站电磁环境保护要求》和“地
球站电磁环境测试的基本要求”确定允许干扰电平。
2.2地面微波中继系统对地球站允许的干扰电平计算
(1)允许C/I mi=C/N+10(dBw)
C:载波功率(dBw)
I mi:地面载波的干扰功率(dBw)
N:系统的总噪声N=10logKTeB+△N(dBw)
△N为各类其它干扰噪声总和
(2)允许I≤N-10(dBw)=N-10+30(dBm)
为了使允许的I值具有较高精确性将通过详细的“卫星链路计算”(见附件“卫星链路计算”及接收电平图)确定该值。
3.0测试系统参数
3.1微波测试系统参数
(1)测试系统方框图
图1－1测试系统方框图
测试系统电平图
(2)
总增益(dB)
图1－2测试系统增益
(3)测试仪表及设备
仪表及设备名称型号
矩形喇叭
低噪声放大器 S/A75K
频谱分析仪（带记录仪） HP8592D
GPS定位仪
(4)测试系统灵敏度
测试系统等效输入噪声功率/单位带宽PL为:
PL= dBm/ KHz
折算到频谱仪输入端热噪声功率/单位带宽PH为: PH= dBm/ KHz
相同带宽时频谱仪灵敏度比PH低 dB。
4.0测试步骤
(1)根据图1－1联接测试系统
(2)将天线或喇叭的仰角置于0o,方位角从0o—360o内缓慢转动。并在频谱仪上观察接收到的信号频谱。
(3)当观察到可能引起干扰的信号频谱时，用罗盘仪确定干扰信号的入射方位角，检查该信号源的入射仰角,并用自动记录仪记录频谱。
(4)通过电平折算，算出在测试系统天线或喇叭口面处的干扰信号电平功率密度（dBm/4KHz）,并记入表格1－1内。
(5)天线或喇叭分别置垂直极化及水平极化；在两种极状态进行测量。
5.0干扰电平测试结果
干扰电平测试结果见表1-1及频谱图
5.1测试时间
电磁环境测试在年月日时分开始, 年月日分结束,每隔小时测试一次,每次测试时间不小于分钟,共测试次。
5.2测试结果
(1)干扰记录
天气:
温度(度,℃):
(2)表1-1干扰记录(记录时间见频谱图)
6.0天际线仰角测试
6.1测试仪表及设备
仪表设备名称型号
罗盘仪 DQL-1
6.2测试步骤
(1)用稳固的三脚架装置罗盘仪，并保持罗盘仪水平。（罗盘仪高度宜设置在拟建天线的中心高度）
(2)用罗盘仪上的测角器测量从0o—360o位置上的地貌地物的俯仰角,并逐点记录俯仰角和相应的方位角数据。
(3)将测得的方位角（磁北系统）修正为真北系统角度值。
(4)画制天际线仰角图。
6.3测试结果: 地区磁偏角近似度
表1-2天际线俯仰角测试记录
方位角(度) 天际线俯仰角(度)
同频微波/卫星干扰分析
（文件编号）
由于卫星C－波段系统和地面微波C－波段系统在同一频段内，两系统之间会出现同频干扰问题。根据目前对地球站同频微波干扰的允许条件及（文件编号）中提供的测试数据作出下述分析。
1.0地球站受同频微波干扰的允许电平
根据国标GB13615-92对于数字卫星系统受地面微波同频干扰允许电平的建议及国家无线电管理部门的要求，同频微波干扰噪声等于或小于整个系统噪声的10％，又根据本系统的卫星链路计算，当相对误码率为10E－07时E b/N o＝7.0dB，考虑到实际运行的备余量M=2.0dB，要求：
(C/N) = E b/N o+10LogR b-10lLogB+M
=
= dB
因此载波/微波干扰:
C/I = (C/N)op+10 = +10 = dB
2.0卫星链路中的相关参数
根据测试报告(文件编号 )及附件“卫星链路计算”，与干扰分析有关的参数如下表：
表(2-1)
EIRP/carr ---卫星转发每载波功率。
L Dn ---下行线自由空间损耗＋指向偏差等。
G es.r ---地球站天线接收增益。
L rf.r ---地球站天线与低噪声放大器之间连接损耗。
详细的卫星链路参数见附件
本系统工作位置参数如下
使用卫星：
卫星轨道位置：
地球站地理位置：
经度：度分秒
纬度：度分秒
地球站工作天线仰角(度)：
地球站工作方位角(度)：
3.0地球站载波电平计算(C 值)及干扰电平(I 值)计算
根据表(2-1)可以算出由卫星转发的载波功率拟建站的低噪声放大器的输入端口面的载波功率（C ）(dBw/4KHz) （C ）＝EIRP tr -L Dn +G es.r -L rf.r +（10log(4KHz/B)） ＝
= (dBW/4KHz) = (dBm/4KHz) 式中：B －传输带宽(KHz)
φ3.7m
低噪声放大器
(C) (B) (A) 增益电平(dBm/4KHz)
图2－1 载波工作电平图
(文件编号 )测得的干扰信号由不同的方向进入地球天线，并与天线的主电轴有一定夹角。根据天线的接收特性 可算出在低噪声放大器输入端口面干扰电平。又根据要求 （C/I ）≥C/N+10 = dB 可算得：I ≤dBm
4.0干扰备余量计算
根据测试报告(文件编号 )及表1－1测试结果及地球站受干扰方向的天线增益，计算系统的干扰备余量见表（2－2）
表(2-2)
*Gφ:地球站使用的天线符合ITU-RS580建议,Gφ为干扰信号入射方向的天线接收增益。
5.0结论
附件
卫星链路计算
电能质量测试测试报告 测试人员：xxx 报告撰写：xxx 批准：xxx 单位：xxx 2013年3月
目次 1 测试概况 (3) 2 测试依据 (3) 3 测试仪器 (5) 4 测试参数 (7) 5 测试现场接线图 (7) 6 . 4AA12出线测试结果及其分析 (8) 6.1 4AA12出线电压水平 (8) 6.1.1出线电压有效值 (8) 6.1.2出线电压偏差 (8) 6.1.3出线电压有效值变化趋势 (9) 6.1.4分析结论 (10) 6.2 电压总畸变率 (10) 6.3 电压不平衡度 (12) 6.4 电压闪变 (13) 7、3AA16出线测试结果及其分析 (13) 7.1 3AA16出线电压水平 (13) 7.1.1出线电压有效值 (13) 7.1.2 出线电压偏差 (14) 7.1.3出线电压有效值变化趋势 (14) 7.1.4分析结论 (15) 7.2 电压总畸变率 (15) 7.3 电压不平衡度 (17) 7.4电压闪变 (17) 8 测试结论 (18)
1 测试概况 xxx有两台UPS电源，主要用于给BCS医疗系统供电。该UPS由泰高系统有限公司提供，型号为：RSOAVR 60KVA/380V 在线式，每个电源柜中装载29块（阳光）电池，使用至今电池未发现漏液现象。 近期以来，晚上开启日用灯后，该UPS电源柜偶尔会发生异常报警（三声报警，无信息提示），具体原因不详。为了分析该报警是否与谐波污染有关系，该公司拟对UPS电源380V母线及出线的谐波水平进行测试。 应xxx公司要求，2016年xx月xx日至xx月xx日，xxxxxx有限公司对xxxx有限公司两台UPS供电设备出口母线进行了一次谐波测试。 2 测试依据 该项测试依据GB/T14549-93电能质量公用电网谐波国家标准进行。 GB/T14549-93各级电压等级谐波限值规定如下表1, 公共连接点的全部用户向该点注入的谐波电流允许值见表2。 ???????? 表1：公用电网谐波电压（相电压）限值
联通智能探针I P R网络环境下测试报告 Document number：WTWYT-WYWY-BTGTT-YTTYU-2018GT
青海联通集团客户业务“端到端质量检 测系统”测试报告 2017年07月 目录 第1部分测试说明 1.1、测试设备及工具
1.2、测试信息 1.3、设备外观 智能探针硬件 RaisecomSLAPortal NViewNNM网管系统 第2部分测试内容 2.1、测试环境 业务描述： 测试业务为五四机房ATN950B-1至五四机房ATN950B-2专线业务，采用瑞斯康达智能探针检测其专线业务通道性能方案。 。 组网拓扑 网管实现： 在凤凰城放置一台专业的服务器，同时安装一台我司的 ITN8800当网管汇聚，分别与MSTP和IP-RAN网络打通，再由 ITN8800与我司的服务器对接，通过局端配置零配置功能使远端167
设备自动网管。既能实现业务的接入及智能探针的部署。其中SLAPortal、性能采集器及网管服务器均安装在凤凰城服务器上。2.2、测试步骤 1、按照组网拓扑中的组网方式进行设备安装，连接各个设备，放置尾纤，实现全面网管。 2、通过机房跳纤，与华为交换机对通，分配公网地址实现远程APP手机推送功能。 3、在五四机房两台ATN9590B设备下挂两台我司ITN167。实现业务的接入及智能探针的部署业务落到两台ITN167下行网口。接两台笔记本电脑进行文件互传。。 4、从NViewNNM网管上，开通两台ITN167的RCSAM端到端性能监控，实现业务的时延、抖动、丢包率及可用性，并且通过协议，实现业务开通测试报告及性能测试等多内容的报告输出。 测试内容。 、网管界面 业务开通测试报告 分析：此次业务测试带宽为2M的业务带宽，上图为网管界面输出的业务开通测试报告，带宽从2M的CIR到2M（CIR）+512kb（EIR）分为6个步骤进行测试，逐渐增加带宽，时延稳定在，丢包率从刚第一步的0%到第六步的29%业务测试为不通过。因为：最大时延大于时延阈值、最大抖动大于抖动阈值、丢包率大于丢包阈值，三者任意一个满足即不通过。
文档号：密级：内 部 版本号： 2.0 ××××××系统 系统测试分析报告 撰写： 审核： ×××××测试中心 日期：××××× 修订历史记录
目录 1 简介 (4) 1.1目的 (4) 1.2背景 (5) 1.3测试工具 (6) 1.4测试工具 (6) 2测试内容概要 (7) 3测试结果及发现 (12) 3.1测试结果 (12) 3.1.1功能测试 12 3.1.2数据和数据库完整性测试 14 3.1.3用户界面测试 15 3.1.4安全性和访问控制测试 16 3.1.5性能测试 17 4对软件的结论 (19) 4.1软件功能 (19)
4.2软件安全性 (19) 4.3软件容错性 (19) 4.4软件性能 (19) 5分析摘要 (20) 5.1能力 (20) 5.2缺陷和限制 (20) 5.2.1缺陷的严重级别分布 20 5.2.2缺陷状态分布 20 5.2.3产品各模块缺陷分布 20 5.2.4系统限制 20 5.2.5缺陷密度的分布 21 5.3评价 (21)
1简介 项目名称：××××××××系统，以下简称×××系统 ××××××××系统主要包括×××系统服务器、××× Web 服务器，是一种无客户端软件纯Web模式交流平台，适合广域网上提供客户服务和咨询服务办公模式。××××××××系统是为了支持M2M网站系统的在线客服功能，实现M2M网站访客与网站管理员进行在线交流。 同时××××××××系统也是网上交互平台，实现即时交流、咨询和服务等。实现了网上即时客服功能，实现了企业产品的售前、售后服务功能，由原来电话咨询服务转为网上在线咨询和服务模式，为企业节省了服务费用，同时也为用户咨询和服务带来方便。 1.1目的 本功能测试报告的编写目的在于统计量化××××××××系统的错误和存在的问题，通过分析错误产生的原因和错误的分布特征，发现软件的缺陷和限制，从而对模块的质量做出一个客观有效的评价。 本测试报告的预期读者是××××××系统的软件开发人员、项目管理人员、研发管理人员、测试经理、测试人员、维护人员。
技术资料 [项目名称] 系统测试报告 1测试内容及方法 1.1测试内容 本次测试严格按照《软件系统测试计划》进行，包括单元测试、集成测试、系统测试、用户接受度测试等内容。 1.2测试方法 正确性测试策略、健壮性测试策略、接口测试策略、错误处理测试策略、安全性测试策略、界面测试策略 1.3测试工作环境 1.3.1硬件环境 服务端 数据服务器： 处理器：Inter(R) Xeon(R) CPU E5410 @2.33GHz×2 操作系统：Windows Server 2003 Enterprise Edition SP2 内存空间：8G 硬盘空间：500G×2，RAID0 应用服务器： 处理器：Inter(R) Xeon(R) CPU E5410 @2.33GHz×2 操作系统：Windows Server 2003 Enterprise Edition SP2 内存空间：8G 硬盘空间：500G×2，RAID0 客户端 处理器：Inter(R) Core?2 Quad CPU Q6600 @2.4GHz
操作系统：Windows Server 2003 R2 Enterprise Edition SP2 内存空间：2G 硬盘空间：200G 1.3.2软件环境 操作系统：Windows Server 2003 R2 Enterprise Edition SP2 客户端浏览器：Internet Explorer 6.0/7.0 GIS软件：ArcGIS Server 9.3 WEB服务：IIS6.0 2缺陷及处理约定 2.1缺陷及其处理 2.1.1缺陷严重级别分类 严重程度修改紧急 程度 评定准则实例 高必须立即 修改 系统崩溃、不稳定、 重要功能未实现 1、造成系统崩溃、死机并且不能通过其它方法实现功能； 2、系统不稳定，常规操作造成程序非法退出、死循环、通讯中断或异 常，数据破坏丢失或数据库异常、且不能通过其它方法实现功能。 3、用户需求中的重要功能未实现，包括：业务流程、主要功能、安全 认证等。 中必须修改系统运行基本正 常，次要功能未实 现 1、操作界面错误（包括数据窗口内列名定义、含义不一致）。 2、数据状态变化时，页面未及时刷新。 3、添加数据后，页面中的内容显示不正确或不完整。 4、修改信息后，数据保存失败。 5、删除信息时，系统未给出提示信息。 6、查询信息出错或未按照查询条件显示相应信息。 7、由于未对非法字符、非法操作做限制，导致系统报错等，如：文本 框输入长度未做限制；查询时，开始时间、结束时间未做约束等。 8、兼容性差导致系统运行不正常，如：使用不同浏览器导致系统部分 功能异常；使用不同版本的操作系统导致系统部分功能异常。 低可延期修 改 界面友好性、易用 性、交互性等不够 良好 1、界面风格不统一。 2、界面上存在文字错误。 3、辅助说明、提示信息等描述不清楚。 4、需要长时间处理的任务，没有及时反馈给用户任务的处理状态。 5、建议类问题。
新建机场选址电磁环境 测试报告 测试报告编号：(xxxxXX)X无测字xxxxX号测试地点：XXXXXX 测试单位：XXX无线电监测站 委托单位：XXXXXXX XXX无线电监测站 XXXXXXXX 目录
xx 主要信息 (1) xx.xx报告注意事项： (1) xx.xx测试单位信息 (2) xx.xx运营单位信息 (2) xx.xx测试设备信息 (2) xx.xx测试目的 (2) xx.xx依据文件及参考标准 (2) xx测试信息 (3) xx.xx长波、中波、短波测试系统 (3) xx.xx超短波及测距台测试系统 (3) xx.xx雷达测试系统 (3) xx 测试报告结论.................................................... x x xx. 附件........................................................... x x xx.xx 测试地理参数............................................. x x xx.xx 预定工作参数............................................. x x xx.xx 最大允许干扰场强值....................................... x x xx.xx测量条件与步骤........................................... x x xx.xx.xx天线架设.......................................... x x xx.xx.xx中频带宽、扫描步长（或分辨率带宽）与检波方式的设置xx xx.xx 测试时的气候条件及天线参数............................... x x xx.xx 测量结果分析............................................. x x xx 主要信息 xx.xx报告注意事项： (1)本报告无“测试专用章”或测试单位公章无效。 (2)未经测试单位批准，不得全部或部分复制本测试报告。

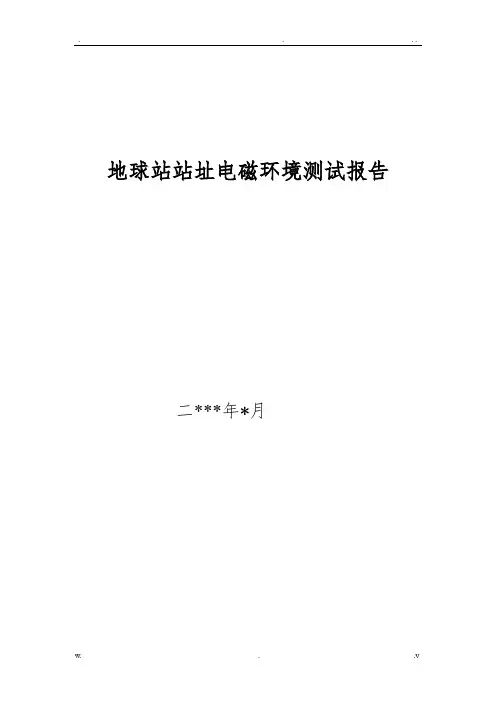

地球站站址电磁环境测试报告二***年*月
