A A u u t t o o C C A A D D常常用用命命令令缩缩写写及及中中英英文文对对照照表表
序号命令缩写中文命令英文命令
绘图命令
1
圆弧ARC
A
2 C 圆Circl
3
圆环Donut
DO
4 EL 椭圆Ellipse
5
直线Line
L
6 ML 多线Mline
7 DT 单行文字Text
8 MT 多行文字Mtext
9 PO 点Point
10 PL 多段线Pedit
11 POL 正多边形Polygon
.
12 REC 矩形Rectang
13 REG 面域Region
14 SPL 样条曲线Spline
15 TB 表格Table
16 XL 构造线Xline
修改命令
17 AL 对齐Align
18 AA 面积Area
19 ATT 定义块属性Attedf
20 B 块定义Block
21 BR 打断Break
22 CH 特性Properties
23 CHA 倒角Chamfer
24 CO 复制Copy
25 DIV 定数等分Divide
26 E 删除Erase
27 ED 编辑文字Ddedit
28 EX 延伸Extend
29 EXIT 退出Quit
30 EXT 挤压Extrude
.
31 F 圆角Fillet
32 G 编组Group
33 H 图案填充Hatchedit
34 I 插入块Insert
35 J 修改/合并Join
36 LEN 拉长Lengthen
37 Ｍ移动Move
38 ME 定距等分Measure
39 MI 镜像Mirror
40 O 偏移Offset
41 PE 修改/对象/多段线Pedit
42 RO 旋转Rotate
43 S 拉伸Stretch
44 SC 比例缩放Scale
45 TR 修剪Trim
46 W 写块Wblock
47 X 分解Explode
48 U 撤销Undo
49 REDO 重做Redo
标注命令
50 D 创建和修改标注样式Dimstyle
51 DAL 创建对齐线性标注Dimaligned
52 DAN 创建角度标注Dimangular
53 DAR 创建圆弧长度标注Dimarc
54 JOG 创建折弯半径标注Dimjogged
55 DBA 基线标注Dimbaseline
56 DCE 圆心标记Dimcenter
57 DCO 连续标注Dimcontinue
58 DDA 删除选定标注的关联性Dimdisassociate
59 DDI 直径标注Dimdisassociate
60 DED 编辑标注Dimedit
61 DJO 折弯半径标注Dimjogged
62 DLI 线性标注Dimlinear
63 DOR 坐标点标注Dimordinate
64 DRA 半径标注Dimradius
65 DRE 重新关联标注Dimreassociate
66 DST 标注样式Dimstyle
捕捉命令
67 FROM 捕捉自From
68 M2P 捕捉两点之间的中点
69 END 端点Endpoint
70 MID 中点Midpoint
71 CEN 圆心Center
72 NOD 节点Node
73 QUA 象限点Quadrant
74 INT 交点Intersection
75 EXT 延伸Extension
76 INS 插入点Insertion
77 PER 垂足Perpendicular
78 TAN 切点Tangent
79 NEA 最近点Nearest
80 APP 外观交点Apparent
81 PAR 平行Parallel
82 NON 无None
83 TRA 临时追踪点Tracking 查询命令
84 LI/LS 列表List
85 ID 定位点ID
.
86 DI 距离Dist
87 AA 面积Area
其它命令
88 LA 图层特性管理Layer
89 LT 线型Linetype
90 ITS 全局线型比例因子Ltscale
91 UN 单位Units
92 LIMITS 图形界限Limits
93 Z 视图缩放Zoom
94 P 视图平移Pan
95 ST 文字样式Style
96 D 标注样式Dimstyle
97 MLSTYLE 多线样式Mlstyle
98 DDPTYPE 点样式DDPTYPE
99 MLEDIT 多线编辑MLEDIT
100 ATT 块属性Attdef
101 SKETCH 徒手绘SKETCH
102 UCSICON 非原点UCSICON
状态栏命令
103 F9 捕捉F9
104 F7 栅格F7
105 F10 极轴F10
106 F8 正交F8
107 F3 对象捕捉F3
108 F11 对象跟踪F11
L, *LINE 直线
ML, *MLINE 多线（创建多条平行线）
PL, *PLINE 多段线
PE, *PEDIT 编辑多段线
SPL, *SPLINE 样条曲线
SPE, *SPLINEDIT 编辑样条曲线
XL, *XLINE 构造线（创建无限长的线）
A, *ARC 圆弧
C, *CIRCLE 圆
DO, *DONUT 圆环
EL, *ELLIPSE 椭圆
PO, *POINT 点
DCE, *DIMCENTER 中心标记
POL, *POLYGON 正多边形
REC, *RECTANG 矩形
REG, *REGION 面域
H, *BHATCH 图案填充
BH, *BHATCH 图案填充
-H, *HATCH
HE, *HATCHEDIT 图案填充...（修改一个图案或渐变填充）SO, *SOLID 二维填充（创建实体填充的三角形和四边形）*revcloud 修订云线
*ellipse 椭圆弧
DI, *DIST 距离
ME, *MEASURE 定距等分
DIV, *DIVIDE 定数等分
DT, *TEXT 单行文字
T, *MTEXT 多行文字
-T, *-MTEXT 多行文字（命令行输入）
MT, *MTEXT 多行文字
ED, *DDEDIT 编辑文字、标注文字、属性定义和特征控制框ST, *STYLE 文字样式
B, *BLOCK 创建块...
-B, *-BLOCK 创建块...（命令行输入）
I, *INSERT 插入块
-I, *-INSERT 插入块（命令行输入）
W, *WBLOCK “写块”对话框（将对象或块写入新图形文件）-W, *-WBLOCK 写块（命令行输入）
AR, *ARRAY 阵列
-AR, *-ARRAY 阵列（命令行输入）
BR, *BREAK 打断
CHA, *CHAMFER 倒角
CO, *COPY 复制对象
CP, *COPY 复制对象
E, *ERASE 删除
EX, *EXTEND 延伸
F, *FILLET 圆角
M, *MOVE 移动
MI, *MIRROR 镜像
LEN, *LENGTHEN 拉长（修改对象的长度和圆弧的包含角）O, *OFFSET 偏移
RO, *ROTATE 旋转（绕基点移动对象）
S, *STRETCH 拉伸
SC, *SCALE 缩放
TR, *TRIM 修剪
*EXPLODE 分解
DAL, *DIMALIGNED 对齐标注
DAN, *DIMANGULAR 角度标注
DBA, *DIMBASELINE 基线标注
DCO, *DIMCONTINUE 连续标注
DDI, *DIMDIAMETER 直径标注
DED, *DIMEDIT 编辑标注
DLI, *DIMLINEAR 线性标注
DOR, *DIMORDINATE 坐标标注
DRA, *DIMRADIUS 半径标注
LE, *QLEADER 快速引线
D, *DIMSTYLE 标注样式设置
DST, *DIMSTYLE 标注样式管理器
STA, *STANDARDS 标准配置（CAD标准）
DRE, *DIMREASSOCIATE 重新关联标注
DDA, *DIMDISASSOCIATE 删除选定择标注的关联性LA, *LAYER 图层特性管理器
-LA, *-LAYER 图层特性管理器（命令行输入）
LW, *LWEIGHT 线宽设置
LT, *LINETYPE 线型设置
-LT, *-LINETYPE 线型管理器（命令行输入）LTYPE, *LINETYPE 线型管理器
-LTYPE, *-LINETYPE 线型管理器（命令行输入）LINEWEIGHT, *LWEIGHT 线宽
LTS, *LTSCALE 设置全局线型比例因子
TOR, *TORUS 圆环（三维）
WE, *WEDGE 楔体
3P, *3DPOLY 三维多段线
3F, *3DFACE 三维面
IN, *INTERSECT 交集
UNI, *UNION 并集
SU, *SUBTRACT 差集
EXT, *EXTRUDE 拉伸（三维命令）
REV, *REVOLVE 旋转（通过绕轴旋转二维对象来创建实体）HI, *HIDE 消隐
SHA, *SHADEMODE 着色
SL, *SLICE 剖切（用平面剖切一组实体）
SEC, *SECTION 切割（用平面和实体的交集创建面域）INF, *INTERFERE 干涉
3A, *3DARRAY 三维阵列
3DO, *3DORBIT 三维动态观察
ORBIT, *3DORBIT 三维动态观察器
RPR, *RPREF 渲染系统配置
RR, *RENDER 渲染
DC, *ADCENTER 设计中心ctrl+2
ADC, *ADCENTER 设计中心
DCENTER, *ADCENTER 设计中心
MA, *MATCHPROP 特性匹配
TP, *TOOLPALETTES 工具选项板ctrl+3
CH, *PROPERTIES 特性ctrl+1
-CH, *CHANGE 修改现有对象的特性
PR, *PROPERTIES 特性ctrl+1（控制现有对象的特性）PROPS, *PROPERTIES 特性ctrl+1（控制现有对象的特性）MO, *PROPERTIES 特性ctrl+1（控制现有对象的特性）PRCLOSE, *PROPERTIESCLOSE （关闭“特性”选项板）PRE, *PREVIEW 打印预览
PRINT, *PLOT 打印ctrl+p
TO, *TOOLBAR 工具栏/自定义（显示、隐藏和自定义工具栏）
Z, *ZOOM 实时缩放
Z回车A回车，全局显示
P, *PAN 实时平移
-P, *-PAN 实时平移（命令行输入）
OS, *OSNAP 对象捕捉设置
-OS, *-OSNAP 对象捕捉设置（命令行输入）
SN, *SNAP 捕捉（规定光标按指定的间距移动）
PU, *PURGE 清理（删除图形中未使用的命名项目，例如块定义和图层）-PU, *-PURGE 清理（命令行输入）
R, *REDRAW （刷新当前视口中的显示）
RA, *REDRAWALL 重画
RE, *REGEN 重生成
REA, *REGENALL 全部重生成
REN, *RENAME 重命名
-REN, *-RENAME 重命名（命令行输入）
AA, *AREA 面积
AL, *ALIGN 对齐
AP, *APPLOAD 加载应用程序...
ATT, *ATTDEF 定义属性...
-ATT, *-ATTDEF 定义属性...（命令行输入）
ATE, *ATTEDIT 单个...（编辑块插入上的属性）
-ATE, *-ATTEDIT 单个...（命令行输入）
ATTE, *-ATTEDIT 单个...（命令行输入）
BO, *BOUNDARY 边界创建...
-BO, *-BOUNDARY 边界创建...（命令行输入）
CHK, *CHECKSTANDARDS 检查...（检查当前图形的标准冲突情况）COL, *COLOR 颜色...（设置新对象的颜色）
COLOUR, *COLOR
DBC, *DBCONNECT 数据库连接管理器
DOV, *DIMOVERRIDE 替代
DR, *DRAWORDER 显示顺序
DS, *DSETTINGS 草图设置
DV, *DVIEW 定义平行投影或透视视图
FI, *FILTER 为对象选择创建可重复使用的过滤器
G, *GROUP “对象编组”对话框
-G, *-GROUP “对象编组”对话框（命令行输入）
GR, *DDGRIPS 选项（...选择）
IAD, *IMAGEADJUST 图像调整（控制图像的亮度、对比度和褪色度）
IAT, *IMAGEATTACH 附着图像（将新的图像附着到当前图形）
ICL, *IMAGECLIP 图像剪裁（为图像对象创建新的剪裁边界）
IM, *IMAGE 图像（管理图像）
-IM, *-IMAGE 图像（命令行输入）
IMP, *IMPORT 输入
IO, *INSERTOBJ OLE对象
LI, *LIST 列表（显示选定对象的数据库信息）
LO, *-LAYOUT 新建布局
LS, *LIST 列表（显示选定对象的数据库信息）
MS, *MSPACE 从图纸空间切换到模型空间视口
MV, *MVIEW 创建并控制布局视口（在布局选项卡上工作时）
OP, *OPTIONS 选项...（自定义设置）
PA, *PASTESPEC “选择性粘贴”对话框（插入剪贴板数据并控制数据格式）PARTIALOPEN, *-PARTIALOPEN （将选定视图或图层的几何图形加载到图形中）PS, *PSPACE 在布局选项卡上工作时，AutoCAD 从模型空间切换到图纸空间
PTW, *PUBLISHTOWEB 网上发布...
SCR, *SCRIPT 运行脚本...（从脚本文件执行一系列命令）
SE, *DSETTINGS 草图设置（指定捕捉模式、栅格、极轴追踪和对象捕捉追踪的设置）SET, *SETVAR 设置变量（列出系统变量或修改变量值）
SP, *SPELL 拼写检查...（检查图形中的拼写）
TA, *TABLET 数字化仪（校准、配置、打开和关闭已连接的数字化仪）
TH, *THICKNESS 设置当前的三维厚度（系统变量）
TI, *TILEMODE 将“模型”选项卡或最后一个布局选项卡置为当前（系统变量）
TOL, *TOLERANCE 公差
UC, *UCSMAN 显示ucs对话框
UN, *UNITS 单位...（控制坐标和角度的显示格式并确定精度）
-UN, *-UNITS 单位...（命令行输入）
V, *VIEW 命名视图...（保存和恢复命名视图）
-V, *-VIEW 命名视图...（命令行输入）
VP, *DDVPOINT 视点预置...（设置三维观察方向）
-VP, *VPOINT
X, *EXPLODE 输出...（以其他文件格式保存对象）
EXIT, *QUIT 退出
EXP, *EXPORT 输出
XA, *XATTACH 附着外部参照（将外部参照附着到当前图形）
XB, *XBIND 外部参照绑定（绑定一个或多个在外部参照里的命名对象定义到当前的图形）-XB, *-XBIND 外部参照绑定（命令行输入）
XC, *XCLIP 外部参照剪裁（定义外部参照或块剪裁边界，并设置前剪裁平面或后剪裁平面）XR, *XREF 外部参照管理器（控制图形文件的外部参照）
-XR, *-XREF 外部参照管理器（命令行输入）
（一）字母类
1、对象特性
ADC, *ADCENTER（设计中心“Ctrl＋2”）
CH, MO *PROPERTIES(修改特性“Ctrl＋1”)
MA, *MATCHPROP（属性匹配）
ST, *STYLE（文字样式）
COL, *COLOR（设置颜色）
LA, *LAYER（图层操作）
LT, *LINETYPE（线形）
LTS, *LTSCALE（线形比例）
LW, *LWEIGHT （线宽）
UN, *UNITS（图形单位）
ATT, *ATTDEF（属性定义）
ATE, *ATTEDIT（编辑属性）
BO, *BOUNDARY（边界创建，包括创建闭合多段线和面域）AL, *ALIGN（对齐）
EXIT, *QUIT（退出）
EXP, *EXPORT（输出其它格式文件）
IMP, *IMPORT（输入文件）
OP,PR *OPTIONS（自定义CAD设置）
PRINT, *PLOT（打印）
PU, *PURGE（清除垃圾）
R, *REDRAW（重新生成）
REN, *RENAME（重命名）
SN, *SNAP（捕捉栅格）
DS, *DSETTINGS（设置极轴追踪）
OS, *OSNAP（设置捕捉模式）
PRE, *PREVIEW（打印预览）
TO, *TOOLBAR（工具栏）
V, *VIEW（命名视图）
AA, *AREA（面积）
DI, *DIST（距离）
LI, *LIST（显示图形数据信息）
2、绘图命令：
PO, *POINT（点）
L, *LINE（直线）
XL, *XLINE（射线）
PL, *PLINE（多段线）
ML, *MLINE（多线）
SPL, *SPLINE（样条曲线）
POL, *POLYGON（正多边形）
REC, *RECTANGLE（矩形）C, *CIRCLE(圆)
A, *ARC(圆弧)
DO, *DONUT（圆环）
EL, *ELLIPSE（椭圆）
REG, *REGION（面域）
MT, *MTEXT（多行文本）
T, *MTEXT（多行文本）
B, *BLOCK（块定义）
I, *INSERT（插入块）
W, *WBLOCK（定义块文件）DIV, *DIVIDE（等分）
H, *BHATCH（填充）
3、修改命令：
CO, *COPY（复制）
MI, *MIRROR（镜像）
AR, *ARRAY（阵列）
O, *OFFSET（偏移）
RO, *ROTATE（旋转）
M, *MOVE（移动）
E, DEL键*ERASE（删除）X, *EXPLODE（分解）
TR, *TRIM（修剪）
EX, *EXTEND（延伸）
S, *STRETCH（拉伸）
LEN, *LENGTHEN（直线拉长）SC, *SCALE（比例缩放）BR, *BREAK（打断）
CHA, *CHAMFER(倒角)
F, *FILLET（倒圆角）
PE, *PEDIT（多段线编辑）
ED, *DDEDIT（修改文本）
4、视窗缩放：
P, *PAN（平移）
Z＋空格＋空格, *实时缩放
Z, *局部放大
Z+P, *返回上一视图
Z＋E, *显示全图
5、尺寸标注：
DLI, *DIMLINEAR（直线标注）
DAL, *DIMALIGNED（对齐标注）
DRA, *DIMRADIUS（半径标注）
DDI, *DIMDIAMETER（直径标注）DAN, *DIMANGULAR（角度标注）DCE, *DIMCENTER（中心标注）
DOR, *DIMORDINATE（点标注）
TOL, *TOLERANCE（标注形位公差）LE, *QLEADER（快速引出标注）
DBA, *DIMBASELINE（基线标注）DCO, *DIMCONTINUE（连续标注）
D, *DIMSTYLE（标注样式）
DED, *DIMEDIT（编辑标注）
DOV, *DIMOVERRIDE(替换标注系统变量) DAR,(弧度标注，CAD2006)
DJO，（折弯标注，CAD2006）
（二）常用CTRL快捷键
【CTRL】＋1 *PROPERTIES(修改特性) 【CTRL】＋2 *ADCENTER（设计中心）【CTRL】＋O *OPEN（打开文件）【CTRL】＋N、M *NEW（新建文件）
【CTRL】＋P *PRINT（打印文件）
【CTRL】＋S *SAVE（保存文件）
【CTRL】＋Z *UNDO（放弃）
【CTRL】＋X *CUTCLIP（剪切）
【CTRL】＋C *COPYCLIP（复制）
【CTRL】＋V *PASTECLIP（粘贴）
【CTRL】＋B *SNAP（栅格捕捉）
【CTRL】＋F *OSNAP（对象捕捉）
【CTRL】＋G *GRID（栅格）
【CTRL】＋L *ORTHO（正交）
【CTRL】＋W *（对象追踪）
【CTRL】＋U *（极轴）
（三）常用功能键
【F1】*HELP（帮助）
【F2】*（文本窗口）
【F3】*OSNAP（对象捕捉）
【F7】*GRIP（栅格）
【F8】*ORTHO（正交）
【F9】（捕捉）
AutoCAD中英文对照表reflection mapping 反射贴图反射贴图
refractive index 折射指数折射系数
refresh 刷新更新
regen 重生成重生
regenall 全重生成全部重生
regenauto 自动重生成自动重生
regenerate 重生成重生
regeneration 重生成重生
region 面域面域
registry 注册表登录
reinit 重初始化重新起始设定
reinstall 重新安装重新安装
relative angles 相对角相对角度relative coordinates 相对坐标相对座标release 版本版本
Reload 重载重新载入
remove 删除移除
rename 重命名更名
rename 重命名更名
render 渲染彩现
renderer 渲染程序彩现程式
Replace 替换取代
replay 重放重播
Requirement 需求需求
reset 重置重设
resizing 改变大小重新调整尺寸resolution 融入解析度
resolution 分辨率解析度
restore 恢复取回
resume 恢复执行继续执行
Retain 保留保留
return button 回车键 Enter 键
revert 复原恢复原状
revolve 旋转回转
revsurf 旋转曲面回转曲面
ridge 棱脊线
Right-Angle 直角直角
rmat 材质彩现材质
rollback 回卷溯回
root point 原点根点
rotate 旋转旋转
rotate3d 三维旋转旋转 3Ｄ
Rotation 旋转旋转
routine 例行程序常式
Rows dialog box “行”对话框列对话方块rpref 渲染选项彩现环境设定
r****** 重复执行重新执行脚本rubber-band line 拖引线伸缩线rulesurf 直纹曲面规则曲面
Run Script 运行脚本执行脚本

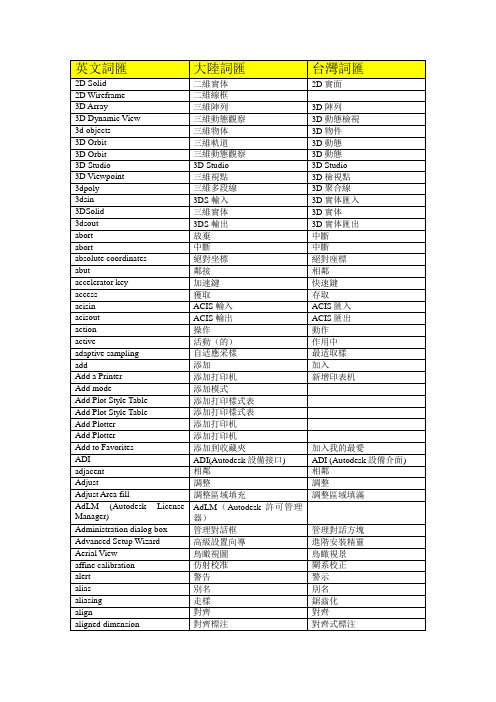

2D Wireframe 二维线框
3D Array 三维阵列 3D 阵列
3D Dynamic View 三维动态观察 3D 动态检视
3d objects 三维物体 3D 物件
3D Orbit 三维轨道 3D 动态
3D Orbit 三维动态观察 3D 动态
3D Studio 3D Studio 3D Studio
3D Viewpoint 三维视点 3D 检视点
3dpoly 三维多段线 3D 聚合线
3dsin 3DS 输入 3D 实体汇入
3DSolid 三维实体 3D 实体
3dsout 3DS 输出 3D 实体汇出
abort 放弃中断
abort 中断中断
absolute coordinates 绝对坐标绝对座标
abut 邻接相邻
accelerator key 加速键快速键
access 获取存取
acisin ACIS 输入 ACIS 汇入
acisout ACIS 输出 ACIS 汇出
action 操作动作
active 活动（的）作用中
adaptive sampling 自适应采样最适取样
add 添加加入
Add a Printer 添加打印机新增印表机
Add mode 添加模式
Add Plot Style Table 添加打印样式表
Add Plot Style Table 添加打印样式表
Add Plotter 添加打印机
Add Plotter 添加打印机
Add to Favorites 添加到收藏夹加入我的最爱
ADI ADI(Autodesk 设备接口) ADI (Autodesk 设备介面)
adjacent 相邻相邻
Adjust 调整调整
Adjust Area fill 调整区域填充调整区域填满
AdLM (Autodesk License Manager) AdLM（Autodesk 许可管理器）Administration dialog box 管理对话框管理对话方块
Advanced Setup Wizard 高级设置向导进阶安装精灵
Aerial View 鸟瞰视图鸟瞰视景
affine calibration 仿射校准关系校正
alert 警告警示
alias 别名别名
aliasing 走样锯齿化
align 对齐对齐
aligned dimension 对齐标注对齐式标注
alignment 对齐(方式) 对齐
allocate 分配配置
Altitude 标高高度
ambient color 环境色环境颜色
ambient light 环境光环境光源
angular dimension 角度标注角度标注angular unit 角度单位角度单位
annotation 注释注解
anonymous block 无名块匿名图块
anti-aliasing 反走样消除锯齿
aperture 靶框锁点框
apparent intersections 外观交点外观交点append 附加附加
Application key 授权申请号应用程式码appload 加载应用程序载入应用程式
Apply 应用/申请套用
approximation points 近似点近似点
arc 圆弧弧
Architectual Ticks 建筑标记建筑斜线
area 区域,面积区域 ,面积
Argument 参数引数
Arrange icons 排列图标排列图示
array 阵列阵列
arrowhead 箭头箭头
ASCII ASCII （美国标准信息交换码） ASCII aseadmin ASE 管理 ASE 管理
aseexport ASE 输出 ASE 汇出
aselinks ASE 链接 ASE 连结
aserows ASE 行 ASE 列
aseselect ASE 选择 ASE 选取
asesqled SQL 编辑 ASE SQL 编辑器
Aspect 纵横向间距纵横向间距
aspect ratio 宽高比纵横比
assign 指定指定
Assist 助理辅助
associative dimension 关联标注关联式标注associative hatches 关联填充关联式剖面线attach v.附着贴附
attdef 属性定义属性定义
attdisp 属性显示属性显示
attedit 属性编辑属性编辑
attenuation 衰减衰减
attenuation of light 灯光衰减光源衰减
attext 属性提取属性萃取
CAD常用命令 一、绘图工具栏中的绘图命令(英文名)及命令快捷键 1、直线(line) L 2、参照线又叫结构线（xline）XL： 1）平行。 2）垂直。 3）角度：反方向的角输入负值。 4）二等分（角的平分线）：顶、角、角。 5）偏移：前题是必须先有一个参照线存在。 3、多线(mline)ML： 1、对正： 1）上：在光标下绘制多线。。 2）无（中）：将光标作为原点绘制多线。 3）下：在光标上绘制多线。 4）比例：多线之间的全局宽度。 5）样式：系统外的样式。（需外挂） 4、多段线(pline)PL： 1）圆弧：将弧线段添加到多段线中。 2）闭合：在当前位置到多段线起点之间绘制一条直线段以闭合多线段。 3）半宽：指定宽多段线线段的中心到其一边的宽度。 4）取消：U。删除最近一次添加到多段线上的直线段 5）长度：以前一段线段相同的角度并按指定长度（也可用鼠标指定角度方向、长度）绘制直线段。如果前一线段为圆弧，AutoCAD将绘制一条直线段与弧线段相切。 6）宽度：指定下一条直线段的宽度。 5、多边形(polygon)POL：（有3到1024条等长边的封闭多线段） 6、矩形(rectang)REC： 1）倒角： 2）圆角： 3）宽度：指定矩形线的宽度。 7、圆弧(arc)A：默认下有三种画法（共11种画法） 常用的画法是：起点、端点、方向。圆(circle)C：默认下有三种画法。 8、样条曲线(spline)SPL 9、椭圆(ellipse)EL： 1）中心点：通过指定的中心点来创建椭圆。 2）轴端点：通过指定两个端点来创建椭圆。 3）椭圆弧：先确定了椭圆，再根据此椭圆样式来编辑弧的大小。 10、插入块(insert)I： 1）输入块的名称。 2）选择路径： A：插入点 B：缩放比例
CAD中的三维命令 2006-12-06 09:26 AUTO CAD 命令中英文对照查询表 3D 创建三维多边形网格对象 3DARRAY 创建三维阵列 3DCLIP 启用交互式三维视图并打开“调整剪裁平面”窗口 3DCORBIT 启用交互式三维视图并允许用户设置对象在三维视图中连续运动 3DDISTANCE 启用交互式三维视图并使对象显示得更近或更远 3DFACE 创建三维面 3DMESH 创建自由格式的多边形网格 3DORBIT 控制在三维空间中交互式查看对象 3DPAN 启用交互式三维视图并允许用户水平或垂直拖动视图 3DPOLY 在三维空间中使用“连续”线型创建由直线段组成的多段线 3DSIN 输入 3D Studio (3DS) 文件 3DSOUT 输出 3D Studio (3DS) 文件 3DSWIVEL 启用交互式三维视图模拟旋转相机的效果 3DZOOM 启用交互式三维视图使用户可以缩放视图 A ABOUT 显示关于 AutoCAD 的信息 ACISIN 输入 ACIS 文件 ACISOUT 将 AutoCAD 实体对象输出到 ACIS 文件中 ADCCLOSE 关闭 AutoCAD 设计中心 ADCENTER 管理内容 ADCNAVIGATE 将 AutoCAD 设计中心的桌面引至用户指定的文件名、目录名或网络路径ALIGN 在二维和三维空间中将某对象与其他对象对齐 AMECONVERT 将 AME 实体模型转换为 AutoCAD 实体对象 APERTURE 控制对象捕捉靶框大小 APPLOAD 加载或卸载应用程序并指定启动时要加载的应用程序 ARC 创建圆弧 AREA 计算对象或指定区域的面积和周长 ARRAY 创建按指定方式排列的多重对象副本 ARX 加载、卸载和提供关于 ObjectARX 应用程序的信息 ATTDEF 创建属性定义 ATTDISP 全局控制属性的可见性 ATTEDIT 改变属性信息 ATTEXT 提取属性数据 ATTREDEF 重定义块并更新关联属性 AUDIT 检查图形的完整性 B BACKGROUND 设置场景的背景效果 BASE 设置当前图形的插入基点 BHATCH 使用图案填充封闭区域或选定对象 BLIPMODE 控制点标记的显示 BLOCK 根据选定对象创建块定义 BLOCKICON 为 R14 或更早版本创建的块生成预览图像
二、快捷命令的命名规律 线型比例（LTScale）的快捷命令是“LTS”。 2、Ctrl键＋“N”，Ctrl键＋“O”，Ctrl键＋“S”，Ctrl键＋“P”分别表示新建、打开、保存、打印文件；F3表示“对象捕捉”。 3、如果有的命令第一个字母都相同的话，那么常用的命令取第一个字母，其它命令可用前面两个或三个字母表示。比如“R”表示Redraw，“RA”表示Redrawall；比如“L”表示Line，“LT”表示LineType，“LTS”表示LTScale。 4、个别例外的需要我们去记忆，比如“修改文字”（DDEDIT）就不是“DD”，而是“ED”；还有“AA”表示Area,“T”表示Mtext, “X”表示Explode。
三、快捷命令的定义 全面已经提到，AutoCAD所有定义的快捷命令都保存 ACAD.PGP文件中。 ACAD.PGP是一个纯文本文件，用户可以使用ASCⅡ文本编辑器(如DOS下的EDIT)或直接使用WINDOWS附件中的记事本来进行编辑。用户可以自行添加一些Auto CAD命令的快捷方式到文件中。 通常，快捷命令使用一个或两个易于记忆的字母，并用它来取代命令全名。快捷命令定义格式如下： 快捷命令名称，* 命令全名如：CO ，* COPY 即键入快捷命令后，再键入一个逗号和快捷命令所替代的命令
全称。AutoCAD的命令必须用一个星号作为前缀。 BO, *BOUNDARY（边界创建，包括创建闭合多段线和面域）AL, *ALIGN（对齐） EXIT, *QUIT（退出） EXP, *EXPORT（输出其它格式文件） IMP, *IMPORT（输入文件）OP,PR *OPTIONS（自定义CAD设置） PRINT, *PLOT（打印） PU, *PURGE（清除垃圾） R, *REDRAW（重新生成）REN, *RENAME（重命名）SN, *SNAP（捕捉栅格） DS, *DSETTINGS（设置极轴追踪） OS, *OSNAP（设置捕捉模式）PRE, *PREVIEW（打印预览）TO, *TOOLBAR（工具栏）
autocad 的所有绘图命令：A ARC(画弧) IN INTERSECT(求交) AA AREA(测量面积) L LINE(画线) AR ARRAY(阵列) LA LAYER(建立图层) ATT ATTDEF(定义属性) LE QLEADER(快速导引线标注) ATE ATTEDIT(编辑属性) LEN LENGTHEN(加长) B BLOCK(定义图块) LI LIST(列表) BH BHATCH(图案填充) LT LINETYPE(设置线型) BR BREAK(打断) LTS LTSCALE(设置线型比例) C CIRCLE(画圆) M MOVE(移动) CH PROPERTIES(特性修改) MA MATCHPROP(属性匹配) CHA CHAMFER(倒斜角) ME MEASURE(测量) COL COLOR(改变物体颜色) MI MIRROR(镜像) CO COPY(复制) ML MLINE(画多线) D DIMSTYLE(设置标柱样式) MT MTEXT(多行文字) DAL DIMALIGNED(对齐标注) O OFFSET(偏移) DAN DIMANGULAR(角度标注) OP OPTIONS(系统设置) DBA DIMBASELINE(基线标料) OS OSNAP(物体捕捉) DCE DIMCENTER(圆心标注) P PAN(视图平移) DCO DIMCONTINUE(连续标注) PE PEDIT(复和线编辑) DDI DIMDIAMETER(直径标注) PL PLINE(复合线)
DED DIMEDIT(标注编辑) PO POINT(画点) DI DIST(测量距离) POL POLYGON(画正多边形) DIV DIVIDE(等分) PRE PREVIEW(视图预览) DLI DIMLINEAR(线性标注) PRINT PLOT(打印) DO DONUT(圆环) R REDRAW(重画) DOR DIMORDINATE(坐标标注) RE REGEN(重新生成) DOV DIMOVERRIDE(尺寸更新) REC RECTANGLE(画矩形) DR DRAWORDER() REN RENAME(改名) DRA DIMRADIUS(半径标注) RO ROTATE(旋转) DS DSETTINGS(草图设置) S STRETCH(伸展) DT DTEXT(动态文本) SC SCALE(比例缩放) E ERASE(删除) SN SNAP(栅格点捕捉) ED DDEDIT() SPL SPLINE(画样条曲线) EL ELLIPSE(画椭圆) SPE SPLINEKIT(编辑样条曲线) EX EXTEND(延伸到) ST STYLE(设置文字样式) EXIT QUIT(退出) T MTEXT(多行文字) EXP EXPORT(炸开) TO TOOLBAR(调用工具条)
CAD快捷键一览表并做英文单词注释] CAD快捷键一览表 CAD CAD快捷键一览表 F1: 获取帮助 F2: 实现作图窗和文本窗口的切换 F3: 控制是否实现对象自动捕捉 F4: 数字化仪控制 F5: 等轴测平面切换 F6: 控制状态行上坐标的显示方式 F7: 栅格显示模式控制 F8: 正交模式控制 F9: 栅格捕捉模式控制 F10: 极轴模式控制 F11: 对象追踪式控制 Ctrl+B: 栅格捕捉模式控制(F9) Ctrl+C: 将选择的对象复制到剪切板上Ctrl+F: 控制是否实现对象自动捕捉(f3) Ctrl+G: 栅格显示模式控制(F7) Ctrl+J: 重复执行上一步命令 Ctrl+K: 超级链接 Ctrl+N: 新建图形文件
Ctrl+M: 打开选项对话框 AA: 测量区域和周长(area) AL: 对齐(align) AR: 阵列(array) AP: 加载*lsp程系 AV: 打开视图对话框(dsviewer) SE: 打开对相自动捕捉对话框 ST: 打开字体设置对话框(style) S 绘制二围面( 2d solid) SP: 拼音的校核(spell) SC: 缩放比例(scale) SN: 栅格捕捉模式设置(snap) DT: 文本的设置(dtext) DI: 测量两点间的距离 OI：插入外部对相Ctrl+1: 打开特性对话框Ctrl+2: 打开图象资源管理器 Ctrl+6: 打开图象数据原子 Ctrl+ 打开图象文件 Ctrl+P: 打开打印对说框 Ctrl+S: 保存文件 Ctrl+U: 极轴模式控制(F10) Ctrl+v: 粘贴剪贴板上的内容
命令菜单F2 单位units/ddunits(un) 新建Crtl+N/new 保存Ctrl+S/Ctri+Shift+s/ save/saveas 输出export 图形界限limits 打开Ctrl+O/open 关闭Ctrl+F4/close 退出Alt+F4/quit/exit 命名视图View 图层Layer 更改绘图顺序Draworder 定数等分插入图块Divide 定距等分插入图块Measure 放弃U/Undo 取消前一次删除Oops 栅格F7 捕捉F9 正交F8/Ortho 极轴F10 对象捕捉F3 对象追踪F11 DYN-F12 世界坐标系Wcs 用户坐标系Ucs 快速选择Qselect 缩放比例Zoom 直线Line 多段线Pline 射线Ray 构造线Xline 编辑多段线Pedit(pe） 多线样式Mlstyle 多线Mline 编辑多线Mledit 控制线条宽度Lweight 圆弧Arc 修订云线Revcloud 样条曲线Spline 矩形Rectang（rec） 正多边形Polygon（pol） 园Circle 椭圆Ellipse（el） 圆环Donut（do） 查询ID 点Point（op） 点-定数等分Divide 点-定距等分Measure（me） 修剪Trim 删除Erase（e）/Delete 移动Move和stretch 旋转Rotate（ro） 缩放Scale（sc） 拉伸Stretch（s） 延伸Extend（ex） 打断Break（bk） 合并Join（j） 拉长/缩短Lengthen（len） 圆角Fillet（f） 倒角Chamfer（cha） 复制Copy(co) 镜像Mirror（mi） 偏移Offset(0) 阵列Array（ar） 创建图块（属性）Block 不属性图块Wblock 阵列插入图块Minsert 定义块属性Attder 修改属性值Attedit 分解图块Explode 重命名图块Rename 密度 填充bhatch(bh) 等分园Divide
3DARRAY：创建三维阵列3A 3DFACE：创建三维面3F 3DORBIT：控制在三维空间中交互式查看对象3DO 3DPOLY：在三维空间中使用“连续”线型创建由直线段组成的多段线3P ADCENTER：管理内容ADC ALIGN：在二维和三维空间中将某对象与其他对象对齐AL APPLOAD：加载或卸载应用程序并指定启动时要加载的应用程序AP ARC：创建圆弧A AREA：计算对象或指定区域的面积和周长AA ARRAY：创建按指定方式排列的多重对象副本AR ATTDEF：创建属性定义ATT ATTEDIT：改变属性信息ATE ATTEXT：提取属性数据DDATTEXT BHATCH：使用图案填充封闭区域或选定对象H、BH BLOCK：根据选定对象创建块定义B BOUNDARY：从封闭区域创建面域或多段线BO BREAK：部分删除对象或把对象分解为两部分BR CHAMFER：给对象的边加倒角CHA CHANGE：修改现有对象的特性-CH CIRCLE：创建圆形C COLOR：定义新对象的颜色COL COPY：复制对象CO、CP DBCONNECT：为外部数据库表提供AutoCAD 接口AAD、AEX、ALI、ASQ、ARO、ASE、DBC DDEDIT：编辑文字和属性定义ED DDVPOINT：设置三维观察方向VP DIMALIGNED：创建对齐线性标注DAL DIMANGULAR：创建角度标注DAN DIMBASELINE：从上一个或选定标注的基线处创建线性、角度或坐标标注DBA DIMCENTER：创建圆和圆弧的圆心标记或中心线DCE DIMCONTINUE：从上一个或选定标注的第二尺寸界线处创建线性、角度或坐标标注DCO DIMDIAMETER：创建圆和圆弧的直径标注DDI DIMEDIT：编辑标注DED DIMLINEAR：创建线性尺寸标注DLI DIMORDINATE：创建坐标点标注DOR DIMOVERRIDE：替代标注系统变量DOV DIMRADIUS：创建圆和圆弧的半径标注DRA DIMSTYLE：创建或修改标注样式D DIMTEDIT：移动和旋转标注文字DIMTED DIST：测量两点之间的距离和角度DI DIVIDE：将点对象或块沿对象的长度或周长等间隔排列DIV DONUT：绘制填充的圆和环DO DRAWORDER：修改图像和其他对象的显示顺序DR DSETTINGS：指定捕捉模式、栅格、极坐标和对象捕捉追踪的设置DS、RM、SE DSVIEWER：打开“鸟瞰视图”窗口AV
有道科技-有限元分析 AutoCAD机械制图中英文对照： 2D Solid 二维实体2D 实面 2D Wireframe 二维线框 3D Array 三维阵列3D 阵列 3D Dynamic View 三维动态观察3D 动态检视 3d objects 三维物体3D 物件 3D Orbit 三维轨道3D 动态 3D Orbit 三维动态观察3D 动态 3D Studio 3D Studio 3D Studio 3D Viewpoint 三维视点3D 检视点 3dpoly 三维多段线3D 聚合线 3dsin 3DS 输入3D 实体汇入 3DSolid 三维实体3D 实体 3dsout 3DS 输出3D 实体汇出 abort 放弃中断 abort 中断中断 absolute coordinates 绝对坐标绝对座标 abut 邻接相邻 accelerator key 加速键快速键 access 获取存取 acisin ACIS 输入ACIS 汇入 acisout ACIS 输出ACIS 汇出 action 操作动作 active 活动（的）作用中 adaptive sampling 自适应采样最适取样 add 添加加入 Add a Printer 添加打印机新增印表机 Add mode 添加模式 Add Plot Style Table 添加打印样式表 Add Plot Style Table 添加打印样式表 Add Plotter 添加打印机 Add Plotter 添加打印机 Add to Favorites 添加到收藏夹加入我的最爱 ADI ADI(Autodesk 设备接口) ADI (Autodesk 设备介面) adjacent 相邻相邻 Adjust 调整调整 Adjust Area fill 调整区域填充调整区域填满 AdLM (Autodesk License Manager) AdLM（Autodesk 许可管理器）Administration dialog box 管理对话框管理对话方块
COL, *COLOR（设置颜色） LA, *LAYER（图层****作） LT, *LINETYPE（线形） LTS, *LTSCALE（线形比例）LW, *LWEIGHT （线宽） UN, *UNITS（图形单位） ATT, *ATTDEF（属性定义） ATE, *ATTEDIT（编辑属性）BO, *BOUNDARY（边界创建，包括创建闭合多段线和面域） AL, *ALIGN（对齐） EXIT, *QUIT（退出） EXP, *EXPORT（输出其它格式文件） IMP, *IMPORT（输入文件）OP,PR *OPTIONS（自定义CAD设置） PRINT, *PLOT（打印） PU, *PURGE（清除**） R, *REDRAW（重新生成） REN, *RENAME（重命名） SN, *SNAP（捕捉栅格） DS, *DSETTINGS（设置极轴追踪） OS, *OSNAP（设置捕捉模式）PRE, *PREVIEW（打印预览） TO, *TOOLBAR（工具栏） V, *VIEW（命名视图） AA, *AREA（面积） DI, *DIST（距离） LI, *LIST（显示图形数据信息）2、AUTO CAD快捷绘图命令： PO, *POINT（点） L, *LINE（直线） XL, *XLINE（射线） PL, *PLINE（多段线） ML, *MLINE（多线） SPL, *SPLINE（样条曲线）POL, *POLYGON（正多边形） REC, *RECTANGLE（矩形） C, *CIRCLE(圆) A, *ARC(圆弧) DO, *DONUT（圆环） EL, *ELLIPSE（椭圆） REG, *REGION（面域） MT, *MTEXT（多行文本） T, *MTEXT（多行文本） B, *BLOCK（块定义） I, *INSERT（插入块） W, *WBLOCK（定义块文件） DIV, *DIVIDE（等分） H, *BHATCH（填充） 3、AUTO CAD快捷修改命令： CO, *COPY（复制） MI, *MIRROR（镜像） AR, *ARRAY（阵列） O, *OFFSET（偏移） RO, *ROTATE（旋转） M, *MOVE（移动） E, DEL键 *ERASE（删除） X, *EXPLODE（分解） TR, *TRIM（修剪） EX, *EXTEND（延伸） S, *STRETCH（拉伸） LEN, *LENGTHEN（直线拉长）SC, *SCALE（比例缩放） BR, *BREAK（打断）
. A A u u t t o o C C A A D D常常用用命命令令缩缩写写及及中中英英文文对对照照表表 序号命令缩写中文命令英文命令 绘图命令 1 圆弧ARC A 2 C 圆Circl 3 圆环Donut DO 4 EL 椭圆Ellipse 5 直线Line L 6 ML 多线Mline 7 DT 单行文字Text 8 MT 多行文字Mtext 9 PO 点Point 10 PL 多段线Pedit 11 POL 正多边形Polygon
. 12 REC 矩形Rectang 13 REG 面域Region 14 SPL 样条曲线Spline 15 TB 表格Table 16 XL 构造线Xline 修改命令 17 AL 对齐Align 18 AA 面积Area 19 ATT 定义块属性Attedf 20 B 块定义Block 21 BR 打断Break 22 CH 特性Properties 23 CHA 倒角Chamfer 24 CO 复制Copy 25 DIV 定数等分Divide 26 E 删除Erase 27 ED 编辑文字Ddedit 28 EX 延伸Extend 29 EXIT 退出Quit 30 EXT 挤压Extrude
. 31 F 圆角Fillet 32 G 编组Group 33 H 图案填充Hatchedit 34 I 插入块Insert 35 J 修改/合并Join 36 LEN 拉长Lengthen 37 Ｍ移动Move 38 ME 定距等分Measure 39 MI 镜像Mirror 40 O 偏移Offset 41 PE 修改/对象/多段线Pedit 42 RO 旋转Rotate 43 S 拉伸Stretch 44 SC 比例缩放Scale 45 TR 修剪Trim 46 W 写块Wblock 47 X 分解Explode 48 U 撤销Undo 49 REDO 重做Redo 标注命令
AUTOCAD图层标准中英文对照表 CAD 图层标准 The CAD Layer Names DWS标准文件简写专业码 English Name 英文名Chinese Name 中文名Description 描述Abbreviate缩写Arch 建筑建筑Architectural A Site Plan 总图总图Site Plan B Struct 结构结构Structural S Plumbing 给排水给排水Plumbing P Elect 电气电气Electrical E Mech 暖通暖通Mechanical M Gas 燃气燃气Gas G Telecom 智能化智能化Telecommunications T Landscape 景观景观Landscape L Interiors 室内室内设计Interiors C 图层命名格式采用以下四种： 1.主组码 2.主组码-次组码 3.主组码-状态码 4.主组码-次组码-状态码 注释： ①.主组码----由四个西文组成，用于详细说明专业特征，可以和任意专业码组合。 ②.次组码----由四个西文组成，用于进一步区分主组码类型，是可选项，用户可以自定义次组码。次组码可以和不同主组码组合。 ③.状态码----由四个西文组成，用于区分改建、加固房屋中该层实体的状态，是可选项。 Architectural 建筑 Project name 项目名称：
CORE LAYER ATTRIBUTE PLOT STYLE English Name Chinese Name Description 描述Color Line type A-APRO 散水Apron 散水8 continuous A-APRO A-AREA 面积Area calculation boundary lines 边界面积计算6-magenta continuous A-AREA A-AREA-IDEN 面积-编号Room identification numbers 房间编号7-white continuous A-AREA-IDEN A-AIRD-DIMS 人防-标注People’s air defence dimensions人防标注103 continuous A-AIRD-DIMS A-AIRD-EQPM 人防-设备People’s air defence equipment人防厕所、水箱、防爆墙3-green continuous A-AIRD-EQUP A-AIRD-WALL 人防-墙体People’s air defence walls人防墙30 continuous A-AIRD-WALL A-AIRD-WIND 人防-门窗Windows 窗131 continuous A-WIND A-AIRD-WIND-IDEN 人防-窗户-编号Window identification numbers, hardware group, etc. 窗编号、五金器具组等103 continuous A-WIND-IDEN A-COLS 柱子Columns 柱6-magenta continuous A-COLS A-COLS-HATH 柱子-填充Columns in structure 柱填充8 continuous A-COLS-HATH A-COLS-STEL 柱子-钢结构Columns in structure 结构柱7-white continuous A-COLS-STEL A-DASH 虚线Dashed 虚线151 HIDDEN2 A-DESH A-DECK 平台Structure floor deck , balcony and parapet(wall) 平台、阳台、女儿墙23continuous A-DECK A-DETL-MEDM 详图-中线Detail linework - medium weight lines 中线2-yellow continuous A-DETL-MEDM A-DETL-HATH 详图-影线Textures and hatch patterns 肌理和图案9 continuous A-DETL-HATH A-DETL-HEVY 详图-粗线Detail linework - heavy weight lines 粗线6-magenta continuous A-DETL-HEVY A-DETL-THIN 详图-细线Detail linework - thin weight lines 细线（面层线）7-white continuous A-DETL-THIN A-DRAI 排水管、排水沟Drain 排水管61continuous A-DRAI A-DRAI-IDEN 排水管-注释Drain 排水管编号及引出线7-white continuous A-DRAI-IDEN A-ELEV-MEDM 立面-中线Elevation linework - medium
碳钢弯头 Carbon Steel Elbow 不锈钢弯头 Stainless Steel Elbow 高压弯头 High-Pressure Elbow 同心异径管 Concentric Reducers 偏心异径管 Eccentric Reducers 高压异径管 High-pressure Reducers 不锈钢等径三通 Stainless Straight Tee 碳钢等径三通 Carbon Straight Tee 不锈钢等径四通 Stainless Straight Cross 高压三通 High-pressure Tee 锻制三通 Forged Tee 异径接头 Template 管帽 Caps 法兰 flange 长径和短径弯头 long and short radius elbows 同心和偏心异径接头 concentric and eccentric reducers 等径和异径三通 straight and reducing outlet tees 大小头 CONCENTRIC REDUCER 相等的三通Tee Equal 等径三通Straight Tee 异径三通Reducing Tee 等径四通Straight Cross 90°短半径弯头90°SS Elbow(SR) U型管Return Bend 90°长半径弯头90°SS Elbow （LR） 高压厚壁弯头Thickness Elbow 盲法兰Blank Flange 弯管Bends 翻边stub ends 异径接头reducers 公称通径 nominal diameter 外径(mm） outside diameter 中心距至端面的距离 center to end 理论重量（kg/pcs) approx weight 类种description 标准Standard 类型Design 材质Material 双丝头 Nipple 同心异径短节 SWAGE Nipple 活接头 Union PLUG HEX HEAD六角管堵 PLUG HEX HEAD SCRD六角螺纹管堵
管件中英文对照表-(常用) LT
elastometric lining橡胶内衬...elbolet螺纹支管台； 弯头管座 3. 斜接支管台 Sockolet弯头支管台...elbolet斜接支管台https://www.doczj.com/doc/6c18992719.html,trolet 镶入式支管嘴 Seamless---无缝的equal-----相等的，同样的Reducers----异径的，不同的 blind flange--法兰堵板/盲板法兰盲法兰 法兰-FLANGE blind--法兰盖,盲目的 HEX==hexagon(六角形;六边形) Head--上端;前端头PLUG—管赌 NIPOLET—短管斜支管台支管台 NIPPLE—螺纹短节PLUG—丝堵SCD NPT--是符合NPT标准的螺纹 C.STL A105 TO AP SPEC 4WPI-MWCF01 分开解释如下 C.STL A105 材料标准 TO AP SPEC 4WPI-MCCN01 应该符合AP（air product）规范4WPI-MCCN01 BLE/PSE 大头破口，小头平面 SWAGE, CON, BLE/PSE-----异径管短节同心大头破口，小头平面“o-let”=管支台螺纹支管台 threadolet
焊接支管台 weldolet 承插支管台 sockolet 弯头支管台 elbolet 斜支管台latrolet 镶入式支管嘴sweeplet 短管支管台npolet Socketweld--承插焊接Forged CS碳钢锻件。CAST CS碳钢铸件CS是cast steel的缩写 PL 平端点，外丝管座承插焊（SWF） BV 斜端点对焊 FL 法兰连接法兰连接 在AutoCAD Plant 3D 中管道与管道元件连接形式有很多方式，详细介绍如下： 端码说明链接示例（匹配） PL 平端点，外丝管座承插焊（SWF） BV 斜端点对焊 THDM 外螺纹螺纹连接（THDF）THRD丝扣(THREADED) THDF 内螺纹螺纹连接（THDM） SW 内丝承插焊承插焊 FL 法兰连接法兰连接 WF 平头平头法兰链接（FL） LAP 搭接环搭接（PL） GRV 凹槽连接凹槽连接（PL） SO 松套平焊（PL）
管件中英文对照表常用 Life is more meaningful because realizing dreams
碳钢弯头 Carbon Steel Elbow 不锈钢弯头 Stainless Steel Elbow 高压弯头 High-Pressure Elbow 同心异径管 Concentric Reducers 偏心异径管 Eccentric Reducers 高压异径管 High-pressure Reducers 不锈钢等径三通 Stainless Straight Tee 碳钢等径三通 Carbon Straight Tee 不锈钢等径四通 Stainless Straight Cross 高压三通 High-pressure Tee 锻制三通 Forged Tee 异径接头 Template 管帽 Caps 法兰flange 长径和短径弯头 long and short radius elbows 同心和偏心异径接头 concentric and eccentric reducers 等径和异径三通 straight and reducing outlet tees 大小头 CONCENTRIC REDUCER 相等的三通Tee Equal 等径三通Straight Tee 异径三通Reducing Tee 等径四通Straight Cross 90°短半径弯头90°SS Elbow SR U型管Return Bend 90°长半径弯头90°SS Elbow LR 高压厚壁弯头Thickness Elbow 盲法兰Blank Flange 弯管Bends 翻边stub ends 异径接头reducers 公称通径 nominal diameter 外径mm outside diameter 中心距至端面的距离 center to end 理论重量kg/pcs approx weight 类种description 标准 Standard 类型 Design 材质Material 双丝头 Nipple 同心异 径短节 SWAGE Nipple 活接头 Union PLUG HEX HEAD六角管堵 PLUG HEX HEAD SCRD六 角螺纹管堵 MPT螺纹 RC螺纹螺桩 stud SWAGE CONC同心异径短节 单承口管箍 Half-Coupling 异径管箍Coupling; Reducing 盲板 Blind Flange 带双圈的盲板 spectacle blind 偏心的Ecentric 等径直通equal coupling 内牙直通 female coupling 外牙直通 straight tube with outside 90等径弯头 90 equal elbow
〔一〕字母类 1、对象特性 ADC, *ADCENTER〔设计中心“Ctrl＋2〞〕 CH, MO *PROPERTIES(修改特性“Ctrl＋1〞) MA, *MATCHPROP〔属性匹配〕 ST, *STYLE〔文字样式〕 COL,*COLOR〔设置颜色〕 LA,*LAYER〔图层操作〕 LT,*LINETYPE〔线形〕 LTS,*LTSCALE〔线形比例〕 LW, *LWEIGHT 〔线宽〕 UN, *UNITS〔图形单位〕 ATT,*ATTDEF〔属性定义〕 ATE,*ATTEDIT〔编辑属性〕 BO, *BOUNDARY〔边界创立，包括创立闭合多段线和面域〕AL, *ALIGN〔对齐〕 EXIT, *QUIT〔退出〕 EXP, *EXPORT〔输出其它格式文件〕 IMP, *IMPORT〔输入文件〕 OP,PR *OPTIONS〔自定义CAD设置〕 PRINT, *PLOT〔打印〕 PU, *PURGE〔去除垃圾〕 R, *REDRAW〔重新生成〕 REN, *RENAME〔重命名〕 SN, *SNAP〔捕捉栅格〕 DS, *DSETTINGS〔设置极轴追踪〕 OS, *OSNAP〔设置捕捉模式〕 PRE, *PREVIEW〔打印预览〕 TO, *TOOLBAR〔工具栏〕 V, *VIEW〔命名视图〕 AA, *AREA〔面积〕 DI, *DIST〔距离〕 LI, *LIST〔显示图形数据信息〕 2、绘图命令： PO, *POINT〔点〕 L, *LINE〔直线〕 XL, *XLINE〔射线〕 PL, *PLINE〔多段线〕 ML, *MLINE〔多线〕 SPL, *SPLINE〔样条曲线〕 POL, *POL YGON〔正多边形〕 REC, *RECTANGLE〔矩形〕 C, *CIRCLE(圆) A, *ARC(圆弧)
