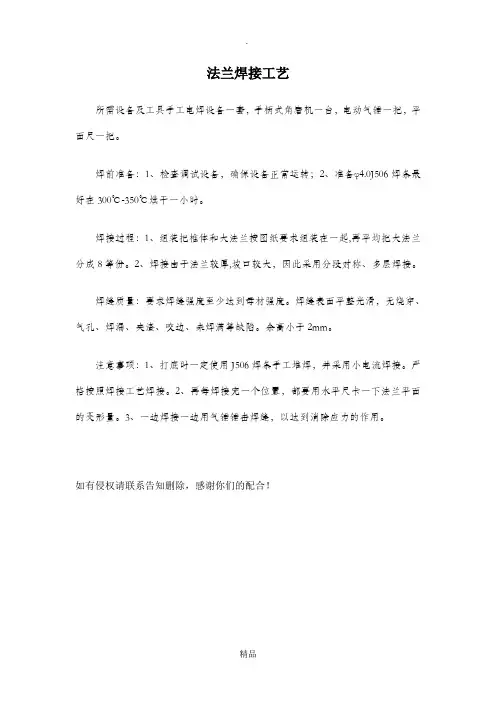

法兰拼板坡口及焊接工艺编制：日期：

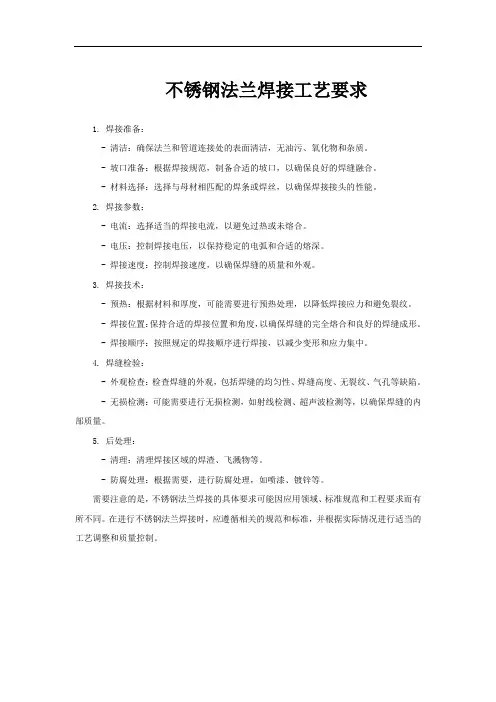

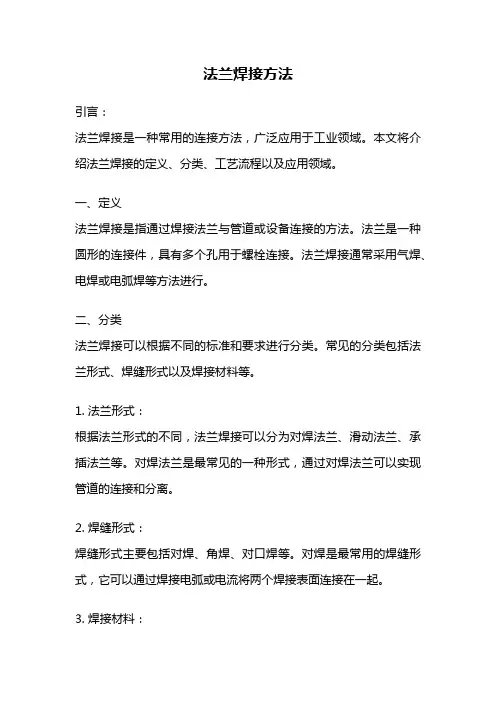

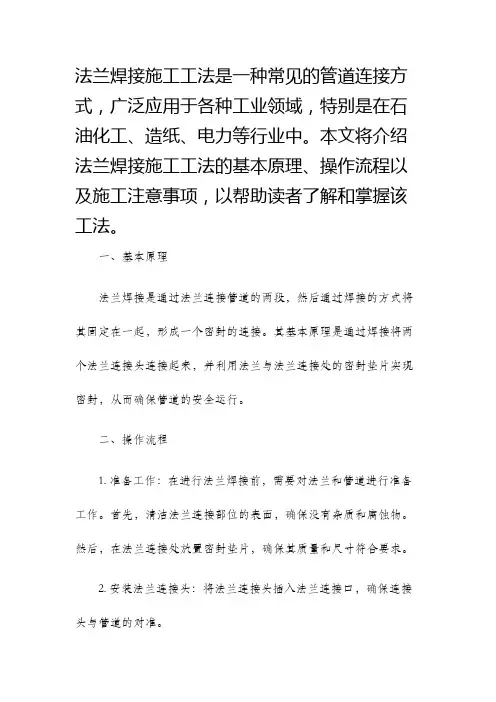

法兰与管体焊接接头工艺设计 前言 法兰是使管子与管子相互连接的零件，连接于管端。 法兰连接就是把两个管道、管件或器材，先各自固定在一个法兰盘上，两个法兰盘之间，加上法兰垫，用螺栓紧固在一起，完成了连接。有的管件和器材已经自带法兰盘，也是属于法兰连接。 法兰连接的主要特点是拆卸方便、强度高、密封性能好。安装法兰时要求两个法兰保持平行、法兰的密封面不能碰伤，并且要清理干净。法兰所用的垫片，要根据设计规定选用。 法兰分螺纹连接（丝接）法兰和焊接法兰。低压小直径有丝接法兰，高压和低压大直径都是使用焊接法兰，不同压力的法兰盘的厚度和连接螺栓直径和数量是不同的。 法兰连接使用方便，能够承受较大的压力。 此次是普通的低碳钢管体与法兰的焊接接头工艺的设计。 1.母材Q235性能分析 Q235是普通的碳素结构钢，Q代表的是这种材质的屈服度，后面的235，就是指这种材质的屈服值，在235左右。并会随着材质的厚度的增加而使其屈服值减小。由于含碳适中，综合性能较好，强度、塑性和焊接等性能得到较好配合，用途最广泛。常轧制成盘条或圆钢、方钢、扁钢、角钢、工字钢、槽钢、窗框钢等型钢，中厚钢板。大量应用于建筑及工程结构。用以制作钢筋或建造厂房房架、高压输电铁塔、桥梁、车辆、锅炉、容器、船舶等，也大量用作对性能要求不太高的机械零件由于低碳钢含碳量低，锰、硅含量也少，所以，通常情况下不会因焊接而产生严重硬化组织或淬火组织。焊接时，一般不需预热、控制层间温度和后热，焊后也不必采用热处理改善组织，整个焊接过程不必采取特殊的工艺措施，焊接性优良。 2.备料 备料的过程大致分为以下几步： （1）选材 选取管体径为350mm，壁厚为8mm的管体， 由于所选的管材和法兰盘均为Q235，故对管材无太多特殊的要求，须保证管材形状规则符合标准，无裂纹，弯曲，变形等其他缺陷，能具有一定的耐压能力，耐腐蚀能力 选取法兰外径为550mm厚度为12mm，小孔直径为10mm管体与法兰的连接为焊接，所以管体径应与法兰的径一致。 （2）下料 在选好的管体上划线，截取一定的满足需要的长度，且截面光滑平整，无毛刺，裂纹等。 由于法兰要分块安装，故将法兰均分为6瓣，要保证截线切口处，要平整。 （3）焊前准备 焊前准备有以下三点： 1、技术准备 焊工在施焊前需要进行的技术准备工作为：熟悉产品图纸，了解产品结构；熟悉产品焊接工艺，了解产品焊接接头要求的焊工持证项目，掌握产品焊接接头的焊接参数。
铝及铝合金焊接施工工艺标准 1 适用范围 本工艺标准适用于铝及铝合金的手工钨极氩弧焊和熔化极氩弧焊的焊接。 2 施工准备 2.1 铝及铝合金的焊接除应执行本工艺标准外，还应符合国家颁布的有关标准、法律法规及规定。 下列文件中的条款通过本标准的引用而成为本标准的条款，凡是不注日期的引用文件其最新版本适用于本标准 《铝及铝合金轧制板材》GB/T-3880-1997 《铝及铝合金热挤压管》第一部分：无缝圆管GB/T4437.1-2000 《铝及铝合金拉（轧）制无缝管》GB/T6893-2000 《铝及铝合金焊丝》GB/T10858 《铝及铝合金焊接管》GB/T10571 《铝制焊接容器》JB/T4734-2002 2.2 材料 2.2.1 一般规定 工程中使用的母材和焊丝应具备出厂质量合格证或质量复验合格报告，并优先选用已列入国家标准或行业标准的母材和焊丝，母材和焊丝应妥善保管，防止损伤、污染和腐蚀。当选用国外材料时，其使用范围应符合相应标准的规定，并应有该材料的质量证明书。 2.2.2 母材 2.2.2.1 工程选用的母材应符合现行的国家标准规定。 2.2.2.2 当对母材有特殊要求时，应在设计图样或相应的技术条件上标明。 2.2.2.3 施工单位对设备、容器和管道的材料的代用，必须事先取得原设计单位的设计修改证明文件，并对改动部位作详细记载。 2.2.2.4 损伤和锈蚀严重的母材不得在工程中使用。 2.2.3 焊接材料 2.2. 3.1 母材焊接所选用的焊丝应符合现行的国家标准《铝及铝合金焊丝》GB/T10858的规定。 2.2. 3.2 选用焊丝时应综合考虑母材的化学成分、力学性能及使用条件因素，并应符合下列规定。（1）焊接纯铝时应选用纯度与母材相同或比母材高的焊丝。 （2）焊接铝锰合金时应选用含锰量与母材相近的焊丝或铝硅合金焊丝。 （3）焊接铝镁合金时应选用含镁量与母材相同或比母材高的焊丝。 （4）异种铝及铝合金的焊接应选用与抗拉强度较高的母材相应的焊丝 2.2. 3.3 焊接时所使用的氩气应符合现行的国家标准《纯氩》GB4842的规定。 2.2. 3.4 手工钨极氩弧焊电极应选用铈钨极，也可选用钍钨极，施焊前应根据焊接电流的大小正确选用钨极直径。
焊接坡口加工要求 1、大于16mm的钢板（不含16mm的钢板）可开双坡口，也可根据设计要求开坡口。 2、均采用半自动切割机切割坡口，严禁手工切割坡口。坡口切割完毕后要检查板材的对角线误差值是否在规定的允许范围内。如偏差过大，则要求进行修补。 3、坡口的允许偏差要求如下表： 4、坡口的加工方法可以采用磁力切割机沿管壁切割、采用半自动切割机在钢板上切割、采用坡口机切割钢板坡口。 卷管： 1、用CDW11HNC-50*2500型卷板机进行预弯和卷板。 2、根据实际情况进行多次往复卷制，采用靠模反复进行检验，以达到卷管的精度。 3、卷制成型后，进行点焊，点焊区域必须清除掉氧化铁等杂质，点焊高度不准超过坡口的2/3深度。点焊长度应为80~100mm。点焊的材料必须与正式焊接时用的焊接材料相一致。 4、卷板接口处的错边量必须小于板厚的10%，且不大于2mm。如大于2mm，则要求进行再次卷制处理。在卷制的过程中要严格控制错边量，以防止最后成型时出现错边量超差的现象。 5、上述过程结束后，方可从卷板机上卸下卷制成形的钢管。
焊接： 1、焊接材料必须按说明书中的要求进行烘干，焊条必须放置在焊条保温桶内，随用随取。 2、焊接时，焊工应遵守焊接工艺规程，不得自由施焊，不得在焊道外的母材上引弧。 3、焊接时，不得使用药皮脱落或焊芯生锈的焊条和受潮结块的焊剂及已熔烧过的渣壳。 4、焊丝在使用前应清除油污、铁锈。 5、焊条和焊剂，使用前应按产品说明书规定的烘焙时间和温度进行烘焙。保护气体的纯度应符合焊接工艺评定的要求。低氢型焊条经烘焙后应放入保温筒内，随用随取。 6、焊前必须按施工图和工艺文件检查坡口尺寸、根部间隙，焊接前必须清除焊接区的有害物。 7、埋弧焊及用低氢焊条焊接的构件，焊接区及两侧必须清除铁锈、氧化皮等影响焊接质量的脏物。清除定位焊的熔渣和飞溅；熔透焊缝背面必须清除影响焊透的焊瘤、熔渣，焊根。 8、焊缝出现裂纹时，焊工不得擅自处理，应查出原因，制定出修补工艺后方可处理。 9、焊缝同一部位的返修次数，不宜超过两次；当超过两次时，应按专门制定的返修工艺进行返修。 探伤检验： 1、单节钢管卷制、焊接完成后要进行探伤检验。焊缝质量等级及缺陷分级应符合设计指导书中规定的《钢结构工程施工质量验收规范》的规定执行。 2、要求局部探伤的焊缝，有不允许的缺陷时，应在该缺陷两端的延伸部位增加探伤长度，增加的长度不应小于该焊缝长度的10%，且不应小于200mm；当仍有不允许
可通过与波峰焊的比较来了解选择性焊接的工艺特点。两者间最明显的差异在于波峰焊中PCB的下部完全浸入液态焊料中，而在选择性焊接中，仅有部分特定区域与焊锡波接触。由于PCB本身就是一种不良的热传导介质，因此焊接时它不会加热熔化邻近元器件和PCB 区域的焊点。在焊接前也必须预先涂敷助焊剂。与波峰焊相比，助焊剂仅涂覆在PCB下部的待焊接部位，而不是整个PCB。另外选择性焊接仅适用于插装元件的焊接。选择性焊接是一种全新的方法，彻底了解选择性焊接工艺和设备是成功焊接所必需的。选择性焊接的流程典型的选择性焊接的工艺流程包括：助焊剂喷涂，PCB预热、浸焊和拖焊。助焊剂涂布工艺在选择性焊接中，助焊剂涂布工序起着重要的作用。焊接加热与焊接结束时，助焊剂应有足够的活性防止桥接的产生并防止PCB产生氧化。助焊剂喷涂由X/Y机械手携带PCB通过助焊剂喷嘴上方，助焊剂喷涂到PCB待焊位置上。助焊剂具有单嘴喷雾式、微孔喷射式、同步式多点/图形喷雾多种方式。回流焊工序后的微波峰选焊，最重要的是焊剂准确喷涂。微孔喷射式绝对不会弄污焊点之外的区域。微点喷涂最小焊剂点图形直径大于2mm，所以喷涂沉积在PCB上的焊剂位置精度为±0.5mm，才能保证焊剂始终覆盖在被焊部位上面，喷涂焊剂量的公差由供应商提供，技术说明书应规定焊剂使用量，通常建议100%的安全公差范围。预热工艺在选择性焊接工艺中的预热主要目的不是减少热应力，而是为了去除溶剂预干燥助焊剂，在进入焊锡波前，使得焊剂有正确的黏度。在焊接时，预热所带的热量对焊接质量的影响不是关键因素，PCB材料厚度、器件封装规格及助焊剂类型决定预热温度的设置。在选择性焊接中，对预热有不同的理论解释：有些工艺工程师认为PCB应在助焊剂喷涂前，进行预热；另一种观点认为不需要预热而直接进行焊接。使用者可根据具体的情况来安排选择性焊接的工艺流程。焊接工艺选择性焊接工艺有两种不同工艺：拖焊工艺和浸焊工艺。选择性拖焊工艺是在单个小焊嘴焊锡波上完成的。拖焊工艺适用于在PCB上非常紧密的空间上进行焊接。例如：个别的焊点或引脚，单排引脚能进行拖焊工艺。PCB以不同的速度及角度在焊嘴的焊锡波上移动达到最佳的焊接质量。为保证焊接工艺的稳定，焊嘴的内径小于6mm。焊锡溶液的流向被确定后，为不同的焊接需要，焊嘴按不同方向安装并优化。机械手可从不同方向，即0°～12°间不同角度接近焊锡波，于是用户能在电子组件上焊接各种器件，对大多数器件，建议倾斜角为10°。与浸焊工艺相比，拖焊工艺的焊锡溶液及PCB板的运动，使得在进行焊接时的热转换效率就比浸焊工艺好。然而，形成焊缝连接所需要的热量由焊锡波传递，但单焊嘴的焊锡波质量小，只有焊锡波的温度相对高，才能达到拖焊工艺的要求。例：焊锡温度为275℃～300℃，拖拉速度10mm/s～25mm/s通常是可以接受的。在焊接区域供氮，以防止焊锡波氧化，焊锡波消除了氧化，使得拖焊工艺避免桥接缺陷的产生，这个优点增加了拖焊工艺的稳定性与可靠性。https://www.doczj.com/doc/6b5318333.html,机器具有高精度和高灵活性的特性，模块结构设计的系统可以完全按照客户特殊生产要求来定制，并且可升级满足今后生产发展的需求。机械手的运动半径可覆盖助焊剂喷嘴、预热和焊锡嘴，因而同一台设备可完成不同的焊接工艺。机器特有的同步制程可以大大缩短单板制程周期。机械手具备的能力使这种选择焊具有高精度和高质量焊接的特性。首先是机械手高度稳定的精确定位能力(±0.05mm)，保证了每块板生产的参数高度重复一致；其次是机械手的5维运动使得PCB能够以任何优化的角度和方位接触锡面，获得最佳焊接质量。机械手夹板装置上安装的锡波高度测针，由钛合金制成，在程序控制下可定期测量锡波高度，通过调节锡泵转速来控制锡波高度，以保证工艺稳定性。尽管具有上述这么多优点，单嘴焊锡波拖焊工艺也存在不足：焊接时间是在焊剂喷涂、预热和焊接三个工序中时间最长的。并且由于焊点是一个一个的拖焊，随着焊点数的增加，焊接时间会大幅增加，在焊接效率上是无法与传统波峰焊工艺相比的。但情况正发生着改变，多焊嘴设计可最大限度地提高产量，例如，采用双焊接喷嘴可以使产量提高一倍，对助焊剂也同样

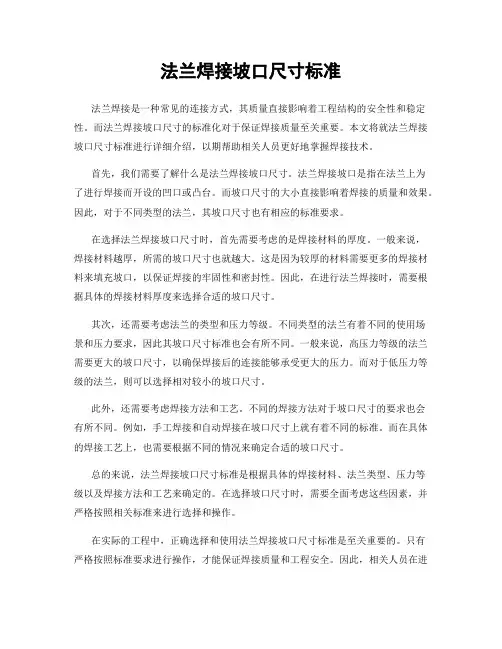

焊接坡口加工工艺指南，坡口要这样开 在压力容器管道焊接中，为了确保焊接能够充分融合，所有母材厚度大于3mm的都要采用坡口加工工艺，这是保证全部熔透的前提。坡口的尺寸和形式直接影响了焊接工艺的制定，因此掌握坡口参数很重要。济南科清机电带您了解一下。 什么是坡口 坡口是指焊件的待焊部位加工并装配成的一定几何形状的沟槽，坡口是主要为了焊接工件，保证焊接度。 焊接坡口加工方法 剪边：以剪板机剪切加工，常用于I 型坡口。 刨边：用刨边机或刨床加工，常用于板件加工。 车削：用车床或车管机加工，常用于管件加工。 切割：乙炔火焰手工切割或自动切割机切割，加工成I/V/X/K型坡口。 碳弧气刨：主要用于清理焊根时的开槽，效率高，劳动环境差。 铲削或磨削：用手动或风动电动工具铲削，或者使用砂轮机加工，多用于焊接缺陷返修部位的开槽。 坡口机加工：开坡口的一种专业机器，钢板坡口机和平板铣边机主要针对板材进行坡口工作，部分坡口机可附带管件坡口功能。 焊接坡口要求 坡口角度：指的是为了保证焊接质量，在焊接前对工件需要焊接处进行的加工，可以气割，也可以切削而成，一般为斜面，有时也为曲面。坡口角度是影响焊缝成形、焊接稀释率、熔合区形状的一个重要焊接工艺因素，甚至还影响焊接电弧的稳定性。 坡口角度对熔接的影响 1.在电流、电压相同的情况下，坡口角度越大，熔深越深；坡口角度越小，熔深越小。 2.焊丝只要接触到被焊工件产生短路，就会形成电弧开始溶化。 3.坡口角度大小的不同，电弧所能到达坡口内的位置也就明显不同，在焊接规范不变的前提下熔深差距很小，但未融合深度差距很大。穿透深度差距也很大。 4.坡口角度越大，未融合深度越浅。穿透深度越大。坡口角度越小，未融合深度越深，穿透深度越小。也就是填充金属越堆积于表面。相反，反面如果不扣槽清根焊接质量难以得到保证。 5.如果扣槽清根，会大大增加工作量，且增加生产成本。所以在确定埋弧焊坡口角度的同时尽量选择适合既能使埋弧焊作业方便，又能节约成本的坡口角度。 大型厚壁板材对接时候可以根据实际需要打成X坡口，或者内坡口大外坡口小的加工形式。双U形坡口可以打成外小内大。内坡口工艺都是以埋弧焊等融深大的焊接工艺焊接，加上背面清根焊接工艺。外坡口工艺使用，需要根部间隙打底的氩电联焊接中。两者焊缝的变形量需要根据实际焊接工艺来进行制定，外坡口在焊接终止缝或者管道中应用最多。
钢管焊接的钢管与法兰连 接技术 Jenny was compiled in January 2021

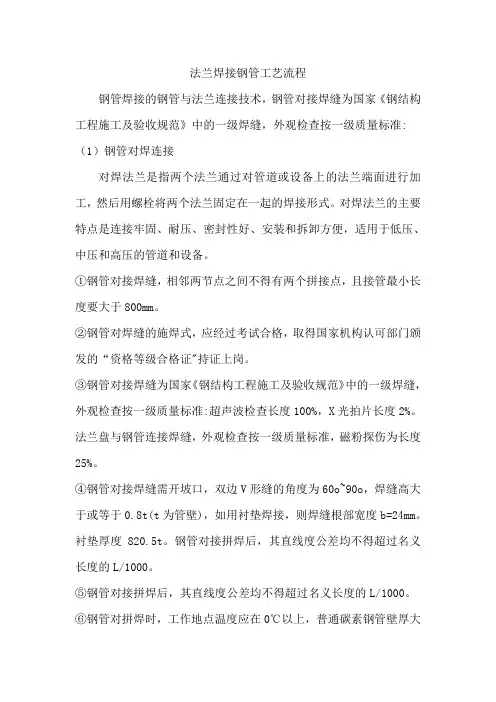

钢管焊接的钢管与法兰连接技术 发布日期：2011-03-09来源： 钢管焊接的钢管与法兰连接技术，钢管对接焊缝为国家《钢结构工程施工及验收规范》中的一级焊缝，外观检查按一级质量标准； （1）钢管对焊拼接 ①钢管对接焊缝，相邻两节点之间不得有两个拼接点，且接管最小长度要大于800mm。 ②钢管对焊缝的施焊式，应经过考试合格，取得国家机构认可部门颁发的“资格等级合格证”，持证上岗。 ③钢管对接焊缝为国家《钢结构工程施工及验收规范》中的一级焊缝，外观检查按一级质量标准；超声波检查长度100％，X光拍片长度2％。法兰盘与钢管连接焊缝，外观检查按一级质量标准，磁粉探伤为长度25％。 ④钢管对接焊缝需开坡口，双边V形缝的角度为60o～90o，焊缝高大于或等于0.8t(t为管壁)，如用衬垫焊接，则焊缝根部宽度b＝≥4mm。衬垫厚度δ≥0.5t。 ⑤钢管对接拼焊后，其直线度公差均不得超过名义长度的L/1000。 ⑥钢管对拼焊时，工作地点温度应在0℃以上，普通碳素钢管壁厚大于或等于50mm，低合金钢管壁厚大于或等于36mm，应进行预热，预热温度和层间温度控制在100～150℃，预热区在焊区两侧各80～100mm。工作地点温度低于0℃时，应通过试验确定预热温度。（2）钢管斜向搭接 ①钢管斜向搭接之相贯线的贴合率应大于或等于85％，不贴合局部缝隙小于或等于4mm。 ②钢管相贯线斜角焊缝亦需开坡口，斜坡角度大应大于或等于45o，焊缝高度大于或等于 0.6t(t为支管壁厚)，见图23。 ③钢管相贯线连接焊缝为角焊缝，多层施焊时，应连续焊接，每一焊道表面应及时清理，如发现质量缺陷，应铲除后重焊。 （3）法兰加工与连接 ①法兰盘受压接触面应进行金加工，为防止焊接变形，法兰盘接触面应进内凹深度为h＝ (0.10～0.20)t，以提供预变形量，见图24。 ②钢管相贯线连接焊缝为角焊缝，多层施焊时，应连续焊接，每一焊道表面应及时清理，如发现质量缺陷，应铲除后重焊。 ③法兰盘受压接触面不平整度应小于或等于±0.20mm，为确保法兰盘连接后，其接触面贴合率大于或等于75％，用0.4mm塞尺检查，插入深度的面积之和不得大于总面积的25％，连接最大间隙不得大于0.8mm。 ④兰盘金加工内外径椭圆度小于或等于0.03～0.1mm（按11级公差精度）考虑钢管椭圆公差影响，法兰盘内径加工放大余量为+0.4～1.0mm，内径角焊缝坡口大于或等于45o，坡口高度h≥0.7t（见图25） 法兰盘螺栓孔直径加大量小于或等于M16时，为1～1.5mm，大于M16时，为2mm。螺孔分度公差应小于±0.2mm，以保证100％穿孔率。 法兰盘加强肋板制作在钢管与法兰盘对焊缝处，肋板应做成切角，当切角成45o时，其切角宽度均为1.2hf(hf为焊缝高度)，即切角为焊足。高的1.2倍。法兰盘连接采用普通螺栓或高强度螺栓，普通螺栓连接采用单螺母加弹簧垫锁紧。
吉林众鑫化工集团有限公司12万吨/年生物法环氧乙烷装置和动力厂及配套公用工程 乙醇储罐焊接施工方案 1、编制说明 1.1 为了保证储罐焊接工程质量，满足设计和生产对工艺的要求，特编制本方案。 1.2 本方案作为施焊过程中必须遵守的焊接技术文件和合格焊接工艺评定一起作为编制焊接工艺卡的依据。 1.3本方案经监理审查通过后，即可用于指导储罐制作的焊接工作，其所规定的内容与其它方案不符时，一律以本方案为准。各有关人员要严格依照执行，加强工艺纪律，以确保储罐焊接质量和进度。 1.3在储罐安装焊接过程中，将以焊接工艺卡的形式对本方案进行进一步细化，并下发作业班组进行技术交底，用于具体地指导具体部位的焊接施工。 1.4本方案在实施过程中若有设计修改或不合适之处，也将以焊接工艺卡的形式对之进行修改，补充完善，并下发指导施焊。 2、工程概况 2.1本工程为吉林众鑫化工集团有限公司12万吨/年生物法环氧乙烷装置和动力厂及配套公用工程项目。制作安装乙醇储罐2台，外形尺寸为φ21000×18375*14/6，重量为139.47吨、材质为Q245R/Q235B。 2.2设计参数一览表
材质：Q245R/Q235B 3、编制依据 3.1. 设计院设计蓝图。 3.2 相关规范 《立式圆筒形钢制焊接油罐设计规范》GB50341-2003 《立式圆筒形钢制焊接储罐施工及验收规范》GB50128-2005 《压力容器焊接规程》JB/T47019-2011 《承压设备无损检测》JB/T4730-2005 《焊接工艺评定规程》 DL/T 868-2004 3.3企业工艺标准的名称及编号： 《施工技术方案管理规定》 Q/JH223.22101.02-2013 《施工技术通用管理标准》 Q/JH222·21100.01-2013 《施工质量通用管理标准》 Q/JH223·21500.01-2013 《质量、环境、职业安全健康综合管理手册》 Q/JH223·20001.2007 《安全生产责任管理规定》 Q/JH223·21801.01 4、施工方法 4.1施工顺序
A335P92 钢焊接工艺优化试验研究课题进展情况介绍 国电电力建设研究所 二○○五年十一月二十七日
1．本课题目标的提出 2．焊接材料的选择 3．焊接工艺试验实施 4．焊接接头性能试验数据 5．推荐的焊接工艺 6．结束语 内容摘要： 本文对在各电建公司进行的P92 钢焊接工艺评定进行了详细的描述，包括焊接过程参数和焊接热处理过程都进行了详细的记录，涉及到对焊接线能量即焊接电流、电压、焊接速度的控制以及如何实现，对预热温度和层间温度的控制以及加热器的包扎，通过多种试验优化方案得到的较为理想的工艺。试验的过程中，依据标准DL/T868-2004 对焊接接头分别进行取样分析，包括拉伸、冲击、弯曲、硬度和金相等，用以对焊接工艺评定成功与否进行了验证。
1．本课题目标的提出 随着P92 钢材在电力建设超超临界机组中的投入而且有被广泛使用的趋势，电力建设工程界迫切需要一套相对比较合理成熟的P92 钢焊接工艺。国电电力建设研究所会同山东电力建设第二工程公司、河北电力建设第一工程公司、河北电力建设第二工程公司、河南第一火电建设公司、江苏电力建设第一工程公司、湖南火电建设公司等六家电力建设公司共同组建了P92 钢焊接工艺优化试验研究课题组。课题的主要目的是通过有限的试验寻找满足DL/T868 《焊接工艺评定规程》的比较合理的焊接工艺。为此，要解决如下问题： （1）确定合适的焊接材料； （2）确定合理力学性能尤其是室温冲击韧性指标； （3）解决焊缝和热影响区软化问题； （4）提出合适的现场焊接工艺参数。 课题组于2004年11月22日至24日在南京召开了会议。会议根据进口焊接材料的熔敷金属试验结果，确定了采用进口焊接材料的原则。依据焊接工艺评定标准，确定了室温下P92 钢焊接接头基本性能要求（见表1），同时制定了 P92 钢焊接工艺优化试验研究任务书。 表1 P92 焊接接头基本性能表
焊接坡口加工要求文件管理序列号：[K8UY-K9IO69-O6M243-OL889-F88688]
焊接坡口加工要求 1、大于16mm的钢板（不含16mm的钢板）可开双坡口，也可根据设计要求开坡口。 2、均采用半自动切割机切割坡口，严禁手工切割坡口。坡口切割完毕后要检查板材的对角线误差值是否在规定的允许范围内。如偏差过大，则要求进行修补。 3、坡口的允许偏差要求如下表： 4、坡口的加工方法可以采用磁力切割机沿管壁切割、采用半自动切割机在钢板上切割、采用坡口机切割钢板坡口。 卷管： 1、用CDW11HNC-50*2500型卷板机进行预弯和卷板。 2、根据实际情况进行多次往复卷制，采用靠模反复进行检验，以达到卷管的精度。 3、卷制成型后，进行点焊，点焊区域必须清除掉氧化铁等杂质，点焊高度不准超过坡口的2/3深度。点焊长度应为80~100mm。点焊的材料必须与正式焊接时用的焊接材料相一致。 4、卷板接口处的错边量必须小于板厚的10%，且不大于2mm。如大于2mm，则要求进行再次卷制处理。在卷制的过程中要严格控制错边量，以防止最后成型时出现错边量超差的现象。 5、上述过程结束后，方可从卷板机上卸下卷制成形的钢管。 焊接：
1、焊接材料必须按说明书中的要求进行烘干，焊条必须放置在焊条保温桶内，随用随取。 2、焊接时，焊工应遵守焊接工艺规程，不得自由施焊，不得在焊道外的母材上引弧。 3、焊接时，不得使用药皮脱落或焊芯生锈的焊条和受潮结块的焊剂及已熔烧过的渣壳。 4、焊丝在使用前应清除油污、铁锈。 5、焊条和焊剂，使用前应按产品说明书规定的烘焙时间和温度进行烘焙。保护气体的纯度应符合焊接工艺评定的要求。低氢型焊条经烘焙后应放入保温筒内，随用随取。 6、焊前必须按施工图和工艺文件检查坡口尺寸、根部间隙，焊接前必须清除焊接区的有害物。 7、埋弧焊及用低氢焊条焊接的构件，焊接区及两侧必须清除铁锈、氧化皮等影响焊接质量的脏物。清除定位焊的熔渣和飞溅；熔透焊缝背面必须清除影响焊透的焊瘤、熔渣，焊根。 8、焊缝出现裂纹时，焊工不得擅自处理，应查出原因，制定出修补工艺后方可处理。 9、焊缝同一部位的返修次数，不宜超过两次；当超过两次时，应按专门制定的返修工艺进行返修。 探伤检验： 1、单节钢管卷制、焊接完成后要进行探伤检验。焊缝质量等级及缺陷分级应符合设计指导书中规定的《钢结构工程施工质量验收规范》的规定执行。 2、要求局部探伤的焊缝，有不允许的缺陷时，应在该缺陷两端的延伸部位增加探伤长度，增加的长度不应小于该焊缝长度的10%，且不应小于200mm；当仍有不允许的缺陷时，应对该焊缝100%探伤检查。 矫圆：
扬中市顺达电力设备有限公司QW/SD-11 焊接工艺文件 1.本工艺为通用工艺文件，适用于本公司的焊条电弧焊，除图样及专用工艺文件中有明确规定者外，均按本作业指导书执行，钢结构件等的焊条电弧焊可参照本作业指导书执行。 2. 焊接人员均应进行理论和实际操作技能的培训，取得焊接人员合格证后才能在有效期内承担合格项目范围内的焊接工作，并应严格遵守工艺纪律。 3.1熟悉产品图样、技术要求、焊接工艺文件。 3.2准备好一切所需要的工具及防护用品，根据焊条性能和技术要求合理选择焊接电源和极性，检查焊接设备是否处于正常工作状态，导线电缆接触良好，如有异常之处应立即关闭电源，通知维修工检查,接地线应与焊件接触良好，防止打弧。 3.3焊接接头的坡口形式和尺寸按设计图样，坡口表面应光滑、平整，不得有裂纹、分层、夹杂等缺陷。 3.4焊前将焊件坡口表面及两侧50mm范围内的油、锈及氧化皮等清理干净。 3.5 焊接工艺参数控制按表3要求控制。 4.1常用钢号推荐的预热温度见表4. 4.2不同钢号相焊时，预热温度要求较高的钢号选取。 4.3采取局部预热时，应防止局部应力过大，预热的范围为焊缝两侧各不小于焊件厚度的3倍，且不小于100mm。 4.4需要预热的焊件在整个焊接过程中应不低于预热温度。 4.5当用热加工法下料、开坡口、清根、开槽或施焊临时焊缝时，亦需考虑预热要求。 5.1.1当焊接区域环境出现下列情况之一时如无有效防护措施时，禁止施焊： 1、相对湿度大于90℅； 2、气体保护焊时风速大于2m/s；
3、手工焊时风速大于10m/s; 4、雨雪环境 5.1.2当焊件温度低于00C时，应在始焊处100mm范围内预热到150C左右。 5.2各种直径焊条推荐选用的焊接电流见表5。 5.3焊接时应保持一定的弧长，弧长一般为焊条直径的0.5-1倍。使用低氧氢型焊条时，应采用短弧，较小的摆动。 5.4对于奥氏体不锈钢焊接时，在保证熔合良好的情况下应采用小电流，快焊速及窄焊道。焊接过程中尽量不做横向摆动，控制层间温度不大于600C，对于接触腐蚀介质的焊缝应最后施焊（无耐蚀要求的除外）。 5.5禁止在非焊接部位引弧，可在坡口内或引弧板上引弧，如偶然发生在焊件表面引弧，应将弧疤磨平或将弧坑施焊工艺补焊后磨平。 5.6采用捶击消除残余应力时，第一层焊缝和盖面层焊缝不宜捶击。 5.7引弧板、熄弧板、产品焊接试板不应捶击拆除。 5.8焊接人员施焊结束后，清理焊缝表面，在规定部位做焊接人员标记。 6.1焊缝表面不得有裂纹、气孔、弧坑和夹渣等缺陷，并不得保留有熔渣与飞溅物。 6.2A、B类接头焊缝的余高，见下表6。 表6 注：焊缝金属厚度：对单面坡口为焊件母材厚度，对双面坡口为坡口直边部分中点至母材表面的深度，两侧分别计算。 6.4 C、D类接头焊缝与母材呈圆滑过渡，焊缝在图样无规定时，取焊件中较薄者之厚度。补强圈的焊脚，当补强圈厚度不小于8mm时，其焊脚等于补强圈厚度的70%，且不小于8mm。 7.1焊缝表面缺陷的返修及母材缺陷补焊 7.1.1焊缝表面缺陷如气孔、夹渣、咬边、弧坑等应在无损检验前进行修磨补焊至规定要求。 7.1.2母材缺陷应挖除或打磨至缺陷完全消除，对标准抗拉强度下限值δb>540MPa的材料及Cr—Mo低合金钢材还需进行表面无损检测，补焊后需打磨与母材齐平，对以上二类材料还需进行表面无损检测。 7.1.3经无损检测发现的焊缝表面缺陷在修磨补焊后应重新检测，以确定缺陷消除情况。7.2焊缝内部缺陷的返修 7.2.1焊缝经无损检测发现内部超标缺陷时，由无损检测人员签发“焊缝返修通知单”连同缺陷显示单交焊接检验员转车间安排焊接人员返修。 7.2.2焊缝一、二次返修，由现场焊接技术人员制定返修工艺措施，经焊接质控责任人审批后，由现场焊接技术人员指导焊接人员进行。 7.2.3超过二次以上的焊缝返修，需经焊接质控责任人编制返修工艺，并经技术总负责人审
焊缝形式及坡口尺寸在图纸上是怎样表示的 焊缝形式及坡口尺寸在图纸上一般采用技术制图的方法表示。为了简化焊缝在图样上的表示方法，现采用国家标准规定的焊缝符号及坡口尺寸的表示方法。 焊接符号由哪几部分组成 焊接符号一般是由基本符号和指引线组成，必要时还可以加上辅助符号、补充符号和焊缝尺寸符号。 焊缝形式及坡口尺寸在图纸上是怎样表示的 焊缝形式及坡口尺寸在图纸上一般采用技术制图的方法表示。为了简化焊缝在图样上的表示方法，现采用国家标准规定的焊缝符号及坡口尺寸的表示方法。 表示焊缝的基本符号有哪些 焊缝基本符号是表示焊缝截面形状的符号，它采用近似于焊缝横剖面形状的符号来表示。 GB324-1988中规定了13种焊缝形式的符号，见表2-2。
点击下载焊接符号说明大全（excel表格详细讲解） 焊接加工符号的国家标准有哪些 焊接符号的国家标准主要有两个: (1) GB324一2008《焊缝代号》。 (2) GB985-1988《手工电弧焊焊接接头的基本形式与尺寸》。 表示焊缝的辅助符号有哪些 辅助符号表示焊缝表面形状特征的符号，见表2-3。不需要确切地说明焊缝的表面形状时，可以不用辅助符号。 表示焊缝的补充符号有哪些
补充符号是为了补充说明焊缝的某些特征而采用的符号，见表2-4。 表示焊缝的尺寸符号有哪些
焊缝的尺寸符号见表2-5。 焊接符号标注中的指引线 指引线是表示指引焊缝位置的符号。由带箭头的指引线和两条基准线(一条为实线，另一条为虚线)组成。指引线指向有关焊缝处，基准线一般应为水平线。焊缝符号及尺寸标注在基
准线上，必要时基准线末端加一尾部，作其它说明用(如焊接方法等)，如图3-18所示。 焊接符号标注方法 完整的焊缝表示方法应包括上述基本符号、辅助符号、补充符号，以及指引线、一些尺寸符号和数据等。标注箭头线时，可指向焊缝或不指向焊缝，如图3-19所示。 基准线的虚线可在基准线的实线上侧或下侧，当焊缝在接头的箭头侧，则基本符号标在基准线的实线侧，如果焊缝在接头非箭头侧，则将基本符号标在基准线的虚线侧。标注对称焊缝或双面埠缝可不加虚线，如图3-20所示。
Q235钢焊接工艺 1.材料简介 Q235是一种普通碳素结构钢，其屈服强度约为235MPa，随着材质厚度的增加屈服值减小。由于Q235钢含碳量适中，因此其综合性能较好，强度、塑性和焊接等性能有较好的配合，用途最为广泛，大量应用于建筑及工程结构，以及一些对性能要求不太高的机械零件。 2.焊接特点 Q235的碳和其他合金元素含量较低，其塑性、韧性好，一般无淬硬倾向，不易产生焊接裂纹等倾向，焊接性能优良。 Q235焊接时，一般不需要预热和焊后热处理等特殊的工艺措施，也不需选用复杂和特殊的设备。对焊接电源没有特殊要求，一般的交、直流弧焊机都可以焊接。 在实际生产中，根据工件的不同加工要求，可选择手工电弧焊、CO2气体保护焊、埋弧焊等焊接方法。 3. 手工电弧焊 手工电弧焊是一种基本的焊接方法，其设备简单，操作方便、灵活，应用较为广泛。 焊材选择 Q235是普通碳素结构钢，当作为一般结构焊接时，可搭配E43系列焊条使用，一般多使用E4303焊条。当其作为动载荷或是复杂的厚板结构时，一般选用E4315、E4316、E5015、E5016焊条。其化学成分及力学性能见表3.1.1。焊条在使用前需进行烘干处理。 表3.1.1 焊条化学成分及力学性能
焊前准备 焊接前，焊件按工艺要求选择坡口形式，开坡口并清除坡口、焊件对接面及周围的锈蚀、油污等有害物质，避免产生焊接缺陷。同时也要保证焊条的表面清洁、无污物。 当环境温度低于0℃，或者焊件较厚时，一般在100-150℃下预热。 焊接工艺参数 手工电弧焊一般分为平焊、横焊、立焊、仰焊四种形式。焊接电流的选择主要取决于焊条直径和焊缝位置，其次是焊件厚度、接头类型、焊道层次等。而电弧电压主要由电弧长度来决定。因此，电弧长度要适中，以保证电弧燃烧稳定，防止出现咬边、未焊透、外观成型不良等缺陷。 在焊接过程中，焊接速度要适当，既要保证焊透、融合良好，又要保证不烧穿。对于厚度较大的焊件需采用多层焊。在多层焊接时第一层焊通常选用较小的焊接电流，一般用直径3.2mm的焊条，焊层厚度最大不超过5mm。盖面层要保证焊缝宽度和高度符合要求。 各种位置焊缝的焊接工艺参数见下表。 表3.3.1平对接焊缝焊接工艺参数
xx市中心城区供水系统工程—泵房工程及绿化环网工程—上部管线工程项目（PPP） 焊接工艺指导书 编制： 审核： 审批： 中国航天建设集团公司 2017年09月 目录
1．适用范围 2．编制依据 3．焊工管理 4. 焊材管理、坡口加工、管口组对、焊接以及检验4.1 焊材管理 4.2 坡口加工 4.3 管口组对 4.4 焊接要求 4.5焊接检验 4.6 焊接验收 附表：焊接工艺规程
1.适用范围 本指导书适用于xx市中心城区供水系统工程—泵房工程及绿化环网工程—上部管线工程项目（PPP）输气管道工程管道焊接，包括焊工管理、焊材管理、坡口加工、组对、焊接以及检验。 2.编制依据 2.1.设计图纸 2.1.1. xx市中心城区供水系统工程—泵房工程及绿化环网工程—上部管线工程项目（PPP）输气管道工程线路施工图 2.2.施工技术标准及验收规范 2.2.1.GB 50184-2011《工业金属管道工程施工及验收规范》 2.2.2.GB 50268-2008《给水排水管道工程施工及验收规范》 3.焊工管理 ●参加本工程施焊的焊工必须持有与焊接项目相适应的焊工合格证。 ●在本工程施焊过程中，焊工应严格按焊接工艺要求施焊。焊工若违反工艺纪律应立即 停止该焊工的施焊。 ●焊工应对自己施焊的焊缝进行自检，合格后作好焊缝标记。 4.焊材管理、坡口加工、管口组对、焊接以及检验 4.1焊材管理 ●焊接材料设专人验收、保管和发放。 ●焊接材料应按类别、型号、规格和入库时间等分别存放。 ●焊材仓库应干燥且通风良好，相对湿度不应大于60%。 ●焊材存放必须垫高，离地及墙的距离均不得小于300mm。 ●焊材应按要求进行发放和回收，并作好记录。 4.2 坡口加工 ●焊接坡口角度、钝边、根部间隙、对口错边量应符合设计、规范和焊接工艺指导书的 要求。 ●管段坡口若有机械加工形成的卷边，用电动砂轮清除整平。 4.3 管口组对 4.3.1 选管 测量每一管段管口以及管体的直径、椭圆度及其弯头端口的直径及其椭圆度，在管段
QB/HT-RQ-10-07 有限公司企业标准 法兰制造通用工艺守则 编制 审核 批准 发放单位 接收单位 接收人： 1主题内容及适用范围
本工艺守则规定了法兰制造的主要工序，各工序的制造要求，控制的主要内容和质量要求。本守则适用于压力容器设备法兰、接管法兰盖的制造。2编制依据 a GB150–1998《钢制压力容器》 b GB151–1999《管壳式换热器》 c 《压力容器安全技术监察规程》 d 本公司《质量手册》及程序文件管理制度 3法兰及孔盖制造工艺的主要工序流程图 4领料 4.1 按生产通知单及工艺定额要求开领料单，领取钢板。领料单中应注明生产名称和编号。 4.2 核对材料代号、规格、牌号、使用状态及标记，设计图样或技术协议书中对材料有附加要求的，应按其要求执行。 4.3 检查材料表面，对严重锈蚀、重皮、裂纹等缺陷存在的钢板，通过机加工可去除的可直接使用，否则应进行修补后在使用。 4.4 对毛边供应的钢板，应剔出40–100毫米不用，以防扎制缺陷混入法兰及人孔盖内。 4.5 按领料单及工艺定额要求发放钢板。 5划线下料 法兰及人孔盖下料划线及切割按下料工艺守则执行。 6加工坡口
6.1 需拼接的法兰，坡口型式及尺寸按焊接工艺守则规定人孔盖一般不拼接。 6.2 检查坡口表面，不得有裂纹、分层、夹渣、夹杂等缺陷。 6.3 对标准抗拉强度下限值σb>540Mpa的材料及Cr–Mo低合金钢，经火焰切割后，其切割表面应进行磁粉或渗透探伤检查。 组对间隙2±1毫米，对口错边量以能保证加工完全后法兰厚度为合格。 7.2 清理坡口表面及两侧各20mm，范围内不得有水渍、油污、铁锈、积渣及其它有害杂质。 7.3 定位焊：定位焊长度为30毫米，定位焊应由持证焊工操作，为防止产生过大焊接变形，要求两面点焊，亦可作予变形处理。 7.4 检查合格后按焊接工艺守则施焊，并填写施焊记录。 7.5 清理焊缝表面的药皮及两侧飞溅物，在规定位置打焊工钢印。 7.6 按焊接工艺守则要求进行焊缝外观检查，其中焊缝余高应不大于3mm ，且不低于母材。 7.7 焊接后如产品变形影响加工时，应进行校平，校平在压力机上进行。 8探伤及热处理 8.1 法兰拼接焊缝均应按探伤工艺守则进行100％射线探伤或超声波探伤，按JB4730Ⅲ级（射线）或Ⅱ级（超声波）为合格。 8.2 探伤发现超标缺陷应依据焊缝返修通知单和焊缝返修部位图制定出返修工艺并按返修工艺进行返修。 8.3 焊缝返修后应按原探伤方法重新进行探伤。 8.4 拼接法兰焊接后按热处理工艺卡和工艺守则进行焊后处理。 9机加工 9.1 车内外圆：（人孔盖只车外圆）。 9.1.1将法兰或人孔盖坯料放于车床卡盘上，找正后卡紧，以防脱落伤人。9.1.2选用合适的刀具，并将刀具上紧。 9.1.3开始车削后，为防止车削过量，应不断用卡尺测量其直径。
焊接工艺介绍 一、概述 二、CO2气体保护焊 三、点焊 四、电极
一、概述 1、焊接工艺的基本概念 焊接工艺是根据产品的生产性质、图样和技术要求，结合现有条件，运用现代焊接技术知识和先进生产经验，确定出的产品加工方法和程序，是焊接过程中的一整套技术规定。包括焊前准备、焊接材料、焊接设备、焊接方法、焊接顺序、焊接操作的最佳选择以及焊后处理等。制订焊接工艺是焊接生产的关键环节，其合理与否直接影响产品制造质量、劳动生产率和制造成本，而且是管理生产、设计焊接工装和焊接车间的主要依据。 焊接结构生产的一船工艺过程如图所示。焊接是整个过程中的核心丁序，焊前准备和焊后处理的各个工序都是围绕着获得符合焊接质量要求的产品而做的工作。质量检验贯穿于整个生产过程，以控制和保证焊接生产的质量。每个工序的具体内容，由产品的结构特点、复杂程度、技术要求和生产量的大小等因素决定。 2 焊接工艺的发展概况 焊接方法是焊接工艺的核心内容，其发展过程代表了焊接工艺的进展情况。焊接方法的发明年代及发明国家见表2．1.1。按照焊接过程的特点，焊接分为熔焊、压焊和钎焊三大类，每一类根据工艺特点又分为若干不同方法，见图2．1．2。 目前许多新的焊接工艺正逐步用于焊接生产，极大地提高了焊接生产率和焊接质量。在重型机械、冶金矿山机械、工程机械、电站锅炉压力容器、石油化工、机车车辆、汽车等行业中普遍采用了数控切割技术、
埋弧自动焊、电渣焊、CO2气体保护焊、TIG焊、MIG焊、电阻焊和钎焊等焊接方法并具有成套的焊接工艺装备。尤其是汽车生产线中采用了co 2气体保护焊、TIG焊、MIG焊等焊接机器人、电阻焊机器人和自动生产线，大大提高了焊接质量和生产效率，焊接机械化、自动化水平己达到总焊接工作量的35％一45％。与工业发达国家相比，我国的焊接机械化和自动化水平还较低，按熔化焊来计算，目前日本为67％，德国为80％．美国为56％，原苏联为40％，而我国还不到20％，其主要原因是我国焊接生产主要还靠手工电弧焊，自动化水平高的气体保护焊和埋弧自动焊应用少。从焊接生产工艺装备水平来看，我国近年来，生产了成套的焊接工艺装备和焊接生产线，也有的厂家从国外引进了自动化水平较高的焊接辅助装置、焊接质量和生产效率有了很大提高。 计算机控制系统在焊接生产工艺中的应用、在国外已经比较普遍，除用于焊接工艺参数的控制之外，还可用于整条生产线、焊机的群控。它还可以根据材料厚度自动选择并预置焊接工艺参数．对焊接过程实现自适应控制、最佳控制以及智能控制等。 研究开发具有智能的焊接机器人，特别是具有自动路径规划，自动校正轨迹，自动控制熔深的机器人将是近期和21世纪的重点方向。 电子束、激光、等离子等高能束流用于焊接，可以完成难熔合金和难焊材料的焊接，焊接熔深大、热影响区小、焊缝性能好、焊接变形小、精度高，并具有较高的生产率。必将在核、航空、航天、汽车等工业中得到广泛的应用，推进焊接工艺的进步。 采用复合热源焊接是焊接工艺的又一发展动向。利用复合热源焊接
精心整理 焊接坡口加工要求 1、大于16mm的钢板（不含16mm的钢板）可开双坡口，也可根据设计要求开坡口。 2、均采用半自动切割机切割坡口，严禁手工切割坡口。坡口切割完毕后要检查板材的对角线误差值是否在规定的允许范围内。如偏差过大，则要求进行修补。 3、坡口的允许偏差要求如下表： 2/3深 2、焊接时，焊工应遵守焊接工艺规程，不得自由施焊，不得在焊道外的母材上引弧。 3、焊接时，不得使用药皮脱落或焊芯生锈的焊条和受潮结块的焊剂及已熔烧过的渣壳。 4、焊丝在使用前应清除油污、铁锈。 5、焊条和焊剂，使用前应按产品说明书规定的烘焙时间和温度进行烘焙。保护气体的纯度应符合焊接工艺评定的要求。低氢型焊条经烘焙后应放入保温筒内，随用随取。 6、焊前必须按施工图和工艺文件检查坡口尺寸、根部间隙，焊接前必须清除焊接区的有害物。 7、埋弧焊及用低氢焊条焊接的构件，焊接区及两侧必须清除铁锈、氧化皮等影响焊接质量的脏物。
清除定位焊的熔渣和飞溅；熔透焊缝背面必须清除影响焊透的焊瘤、熔渣，焊根。 8、焊缝出现裂纹时，焊工不得擅自处理，应查出原因，制定出修补工艺后方可处理。 9、焊缝同一部位的返修次数，不宜超过两次；当超过两次时，应按专门制定的返修工艺进行返修。探伤检验： 1、单节钢管卷制、焊接完成后要进行探伤检验。焊缝质量等级及缺陷分级应符合设计指导书中规定的《钢结构工程施工质量验收规范》的规定执行。 2、要求局部探伤的焊缝，有不允许的缺陷时，应在该缺陷两端的延伸部位增加探伤长度，增加的 100%探 矫圆： 1 2 1、 2 般为 3 1 2 下料： 1 缩余量。 2、采用半自动切割机切割，严禁手工切割。 3、切割的尺寸精度要求如下表：
. 克拉玛依市中心城区供水系统工程—泵房工程及绿化环网工程—上部管线工程项目 （PPP） 焊接工艺指导书 编制： 审核： 审批： 中国航天建设集团公司 2017年09月
目录 1．适用范围 2．编制依据 3．焊工管理 4. 焊材管理、坡口加工、管口组对、焊接以及检验4.1 焊材管理 4.2 坡口加工 4.3 管口组对 4.4 焊接要求 4.5焊接检验 4.6 焊接验收 附表：焊接工艺规程
1.适用范围 本指导书适用于克拉玛依市中心城区供水系统工程—泵房工程及绿化环网工程—上部管线工程项目（PPP）输气管道工程管道焊接，包括焊工管理、焊材管理、坡口加工、组对、焊接以及检验。 2.编制依据 2.1.设计图纸 2.1.1. 克拉玛依市中心城区供水系统工程—泵房工程及绿化环网工程—上部管线工程项目（PPP）输气管道工程线路施工图 2.2.施工技术标准及验收规范 2.2.1.GB 50184-2011《工业金属管道工程施工及验收规范》 2.2.2.GB 50268-2008《给水排水管道工程施工及验收规范》 3.焊工管理 ●参加本工程施焊的焊工必须持有与焊接项目相适应的焊工合格证。 ●在本工程施焊过程中，焊工应严格按焊接工艺要求施焊。焊工若违反工艺纪律应立即 停止该焊工的施焊。 ●焊工应对自己施焊的焊缝进行自检，合格后作好焊缝标记。 4.焊材管理、坡口加工、管口组对、焊接以及检验 4.1焊材管理 ●焊接材料设专人验收、保管和发放。 ●焊接材料应按类别、型号、规格和入库时间等分别存放。 ●焊材仓库应干燥且通风良好，相对湿度不应大于60%。 ●焊材存放必须垫高，离地及墙的距离均不得小于300mm。 ●焊材应按要求进行发放和回收，并作好记录。 4.2 坡口加工 ●焊接坡口角度、钝边、根部间隙、对口错边量应符合设计、规范和焊接工艺指导书的 要求。 ●管段坡口若有机械加工形成的卷边，用电动砂轮清除整平。 4.3 管口组对 4.3.1 选管 测量每一管段管口以及管体的直径、椭圆度及其弯头端口的直径及其椭圆度，在管段
