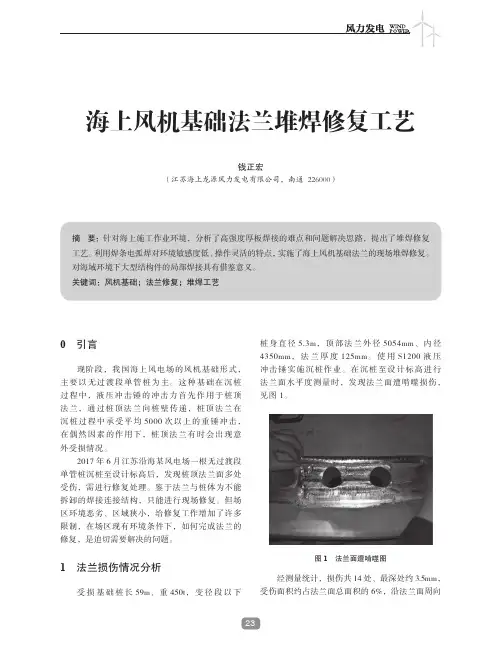

T1001底部抽出口法兰堆焊工艺说明
1、基材：20II锻件，DN500-4.0 数量：2件
2、焊接位置：1G
3、焊接方法：SMAW
4、堆焊简图：见图
5、焊接材料： 过渡层A302 Φ3.2 / 盖面层A002 Φ4.0
6、工艺参数:过渡层(打底层):电源极性-正接；电流90-110A；电弧电压24-30V
盖面层:电源极性-正接；电流130-140A；电弧电压24-30V
7、焊接步骤及要求
（1） 将基材锻件毛坯须堆焊部分表面加工至所需尺寸（内圆Φ512、法兰表面车平），厚度应留5mm以上余量。
（2） 堆焊部位及两侧50mm范围内的油污、铁锈（视情况采用火烤后用钢刷及抹布或丙酮清洗）彻底清干净。
（3） 焊前焊条烘烤150℃×1小时，施焊时随用随取。
（4） 焊接时应采用尽量小的线能量，小电流，快速，不摆动。
（5） 焊缝根部不得有未融合、不得有裂纹、气孔等缺陷，层间不得有夹渣。
8、焊后检查要求
（1） 焊缝成形良好，平整均匀，不得有气孔、夹渣、凹坑及未溶合等缺陷。
（2） 焊缝着色检查，应无气孔、裂纹，并应符合JB/T4730.5-2005标准的I级要求。
9、焊后消应力热处理：600±20℃×0.5小时
附图：
工程部编制
2007年10月15日
广东工业大学华立学院课程设计(论文) 课程名称机械制造技术基础 题目名称法兰盘制造工艺 学部(系)机电与信息工程学部 专业班级10机械设计制造及其自动化3班学 20 12 年12 月28 日
序言 随着社会的发展、科技的进步,机械行业对专业人才的需求在不断变化,特别就是随着数控技术的应用与先进设备的增加,对既有扎实专业理论基础,又会动手的职业技术人才需求越来越多。所以为了深化课程学习,我以极高的热情对待这次课程设计。通过课程设计这一实践环节,使我更好地理解与掌握本课程的基本理论与方法,进一步提高查阅技术资料、绘制零件图等能力,按照一个简单机械系统的功能要求,综合运用所学知识,并对其中某些机构进行分析与设计。” “以设计为主线,分析为设计服务,立足点就是机械系统的方案设计”就是机械制造工艺与装备设计的新体系。 通过本次课程设计,应该得到下述各方面的锻炼: ⑴能熟练运用机械制造工艺学课程中的基本理论以及在生产实习中学到的实践知识,正确地解决一个零件在加工中的定位、夹紧以及工艺路线安排、工艺尺寸确定等问题,保证零件的加工质量。 ⑵提高结构设计的能力。通过设计夹具的训练,应当获得根据被加工零件的加工要求,设计出高效、省力、经济合理而且能保证加工质量的夹具的能力。 ⑶学会使用手册及图表资料。掌握与本设计有关的各种资料的名称、出处、能够做到熟练运用。 我们应该能综合运用机械制造工艺学中的基本理论,并结合生产实习中学到的实践知识,独立地分析与解决工艺问题,初步具备了设计一个中等复杂程度零件的工艺规程的能力,能熟练运用有关手册、图表等技术资料,进一步巩固识图、制图、运算与编写技术文件等基本技能,为今后的毕业设计及未来从事的工作打下良好的基础。

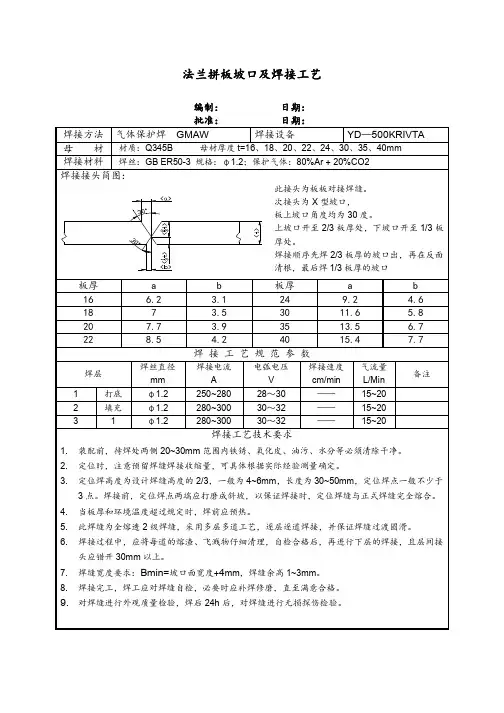

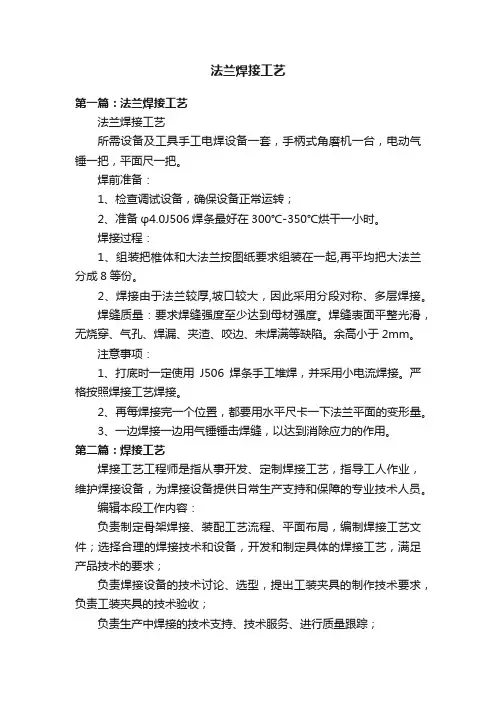

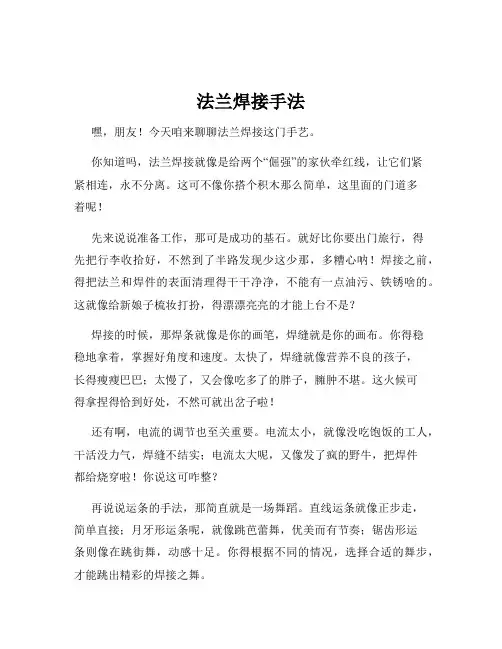

法兰与管体焊接接头工艺设计 前言 法兰是使管子与管子相互连接的零件，连接于管端。 法兰连接就是把两个管道、管件或器材，先各自固定在一个法兰盘上，两个法兰盘之间，加上法兰垫，用螺栓紧固在一起，完成了连接。有的管件和器材已经自带法兰盘，也是属于法兰连接。 法兰连接的主要特点是拆卸方便、强度高、密封性能好。安装法兰时要求两个法兰保持平行、法兰的密封面不能碰伤，并且要清理干净。法兰所用的垫片，要根据设计规定选用。 法兰分螺纹连接（丝接）法兰和焊接法兰。低压小直径有丝接法兰，高压和低压大直径都是使用焊接法兰，不同压力的法兰盘的厚度和连接螺栓直径和数量是不同的。 法兰连接使用方便，能够承受较大的压力。 此次是普通的低碳钢管体与法兰的焊接接头工艺的设计。 1.母材Q235性能分析 Q235是普通的碳素结构钢，Q代表的是这种材质的屈服度，后面的235，就是指这种材质的屈服值，在235左右。并会随着材质的厚度的增加而使其屈服值减小。由于含碳适中，综合性能较好，强度、塑性和焊接等性能得到较好配合，用途最广泛。常轧制成盘条或圆钢、方钢、扁钢、角钢、工字钢、槽钢、窗框钢等型钢，中厚钢板。大量应用于建筑及工程结构。用以制作钢筋或建造厂房房架、高压输电铁塔、桥梁、车辆、锅炉、容器、船舶等，也大量用作对性能要求不太高的机械零件由于低碳钢含碳量低，锰、硅含量也少，所以，通常情况下不会因焊接而产生严重硬化组织或淬火组织。焊接时，一般不需预热、控制层间温度和后热，焊后也不必采用热处理改善组织，整个焊接过程不必采取特殊的工艺措施，焊接性优良。 2.备料 备料的过程大致分为以下几步： （1）选材 选取管体径为350mm，壁厚为8mm的管体， 由于所选的管材和法兰盘均为Q235，故对管材无太多特殊的要求，须保证管材形状规则符合标准，无裂纹，弯曲，变形等其他缺陷，能具有一定的耐压能力，耐腐蚀能力 选取法兰外径为550mm厚度为12mm，小孔直径为10mm管体与法兰的连接为焊接，所以管体径应与法兰的径一致。 （2）下料 在选好的管体上划线，截取一定的满足需要的长度，且截面光滑平整，无毛刺，裂纹等。 由于法兰要分块安装，故将法兰均分为6瓣，要保证截线切口处，要平整。 （3）焊前准备 焊前准备有以下三点： 1、技术准备 焊工在施焊前需要进行的技术准备工作为：熟悉产品图纸，了解产品结构；熟悉产品焊接工艺，了解产品焊接接头要求的焊工持证项目，掌握产品焊接接头的焊接参数。
广东工业大学华立学院 课程设计（论文） 课程名称机械制造技术基础 题目名称法兰盘制造工艺 学部（系）机电与信息工程学部 专业班级10机械设计制造及其自动化3班学 20 12 年12 月28 日
序言 随着社会的发展、科技的进步，机械行业对专业人才的需求在不断变化，特别是随着数控技术的应用和先进设备的增加，对既有扎实专业理论基础，又会动手的职业技术人才需求越来越多。所以为了深化课程学习，我以极高的热情对待这次课程设计。通过课程设计这一实践环节，使我更好地理解和掌握本课程的基本理论和方法，进一步提高查阅技术资料、绘制零件图等能力,按照一个简单机械系统的功能要求，综合运用所学知识，并对其中某些机构进行分析和设计。” “以设计为主线，分析为设计服务，立足点是机械系统的方案设计”是机械制造工艺与装备设计的新体系。 通过本次课程设计，应该得到下述各方面的锻炼： ⑴能熟练运用机械制造工艺学课程中的基本理论以及在生产实习中学到的实践知识，正确地解决一个零件在加工中的定位、夹紧以及工艺路线安排、工艺尺寸确定等问题，保证零件的加工质量。 ⑵提高结构设计的能力。通过设计夹具的训练，应当获得根据被加工零件的加工要求，设计出高效、省力、经济合理而且能保证加工质量的夹具的能力。 ⑶学会使用手册及图表资料。掌握与本设计有关的各种资料的名称、出处、能够做到熟练运用。 我们应该能综合运用机械制造工艺学中的基本理论，并结合生产实习中学到的实践知识，独立地分析和解决工艺问题，初步具备了设计一个中等复杂程度零件的工艺规程的能力，能熟练运用有关手册、图表等技术资料，进一步巩固识图、制图、运算和编写技术文件等基本技能，为今后的毕业设计及未来从事的工作打下良好的基础。
序言 课程设计是我们在学完大学的全部课程后进行的.是我们对大学四年的学习的一次深入的综合性的总考核，也是一次理论联系实际的训练.这次设计使我们能综合运用机械制造工艺学中的基本理论，并结合实习中学到的实践知识.独立地分析和解决工艺问题，初步具备了设计一个中等复杂程度零件，床法兰盘的工艺规程的能力和运用夹具设计的基本原理和方法，拟订夹具设计方案，完成夹具结构设计的能力。也是熟悉和运用有关手册、图表等技术资料及编写技术文件等基本技能的一次实践机会。因此，它在我们大学生活中占有重要地位。就我个人而言，我也希望通过这次设计对自己未来将从事的工作进行一次适应性心理，从中锻炼自己分析问题，解决问题的能力。对未来的工作发展打下一个良好的基础。 第一章零件分析 一﹑零件的功用分析 题目所给的零件是法兰盘，法兰盘起联接作用是车床上的重要零件。 二﹑零件的工艺分析 从零件图看，法兰盘是一回转体零件,有一组加工表面,这一组加工表面以 mm为 φ200.045 中心,包括: 两个φ
艺工程、简化工艺装备结构与种类、提高生产效率。 1.粗基准的选择 选择粗基准主要是选择第一道机械加工工序的定位基准，以便为后续的工序提供精基准。选择粗基准的出发点是：一要考虑如何分配各加工表面的余量；二要考虑怎样保证不加工面与加工面间的尺寸及相互位置要求。这两个要求常常是不能兼顾的。但对于一般的轴类零件来说，以外圆作为粗基准是完全合理的。对本零件而言，由于每个表面都要求加工，为保证各表面都有足够的余量。应选加工余量最小的面为粗基准，这就是粗基准选择原则里的余量足够原则。现选取Φ45mm外圆柱面和端面作为粗基准。在车床上用带有子口的三爪卡盘夹住工件消除工件的六个自由度，达到完全定位。 2．精基准的选择 主要应该考虑基准重合的问题。当设计基准与工序基准不重合时，应该进行尺寸换算，这在以后还要专门计算，此处不在重复。 三、选择加工方法 1.面的加工 面的加工方法有很多，有车，铣，刨，磨，拉等。对于上下端面和Φ90距离轴线为24和30mm的2个平面，粗糙度要求较高。前者可以用车床车，后面可以用铣床铣，然后精沙精磨达到要求；后者在铣床洗后再到磨
本工程的^★★系统的★★★水管采用A型柔性接口铸铁排水管，承插式柔性接口法兰连接。 排水铸铁管具有强度高、耐热、耐冷、防火、隔音好等优点，长期应用的实践证明，排水铸铁管可用于各种工业和民用，高、低层的建筑物内部排放生活污水、雨水系统。柔性接口排水铸铁管能适应高层建筑在风荷载、地震等作用下的水平位移。 本工程根据设计要求，排水铸铁管采用A型柔性接口铸铁排水管，铸铁管的规格尺寸根据下图及下表确定。 邑T| —q J i|~T D -P ----------------- D 匕_A型柔性接口排水铸铁管尺寸 A型柔性接口排水铸铁管尺寸表（mr） （1）施工顺序的安排 排水管道系统的安装本着先干管后支管，先立管后水平管，由低到高，由里到外的原则进行。
铸铁排水管施工工艺流程： 安装准备预制加工［1^^ （排水管支、吊架安装［排水干管安装］— 耳［排水立管安装［排水支管安装］［排水配件安装:［通球试验J 灌水试验］:管道保温］ （2）施工准备 施工前技术人员要根据施工图纸并结合现场的实际情况绘制出施工草图，主要根据设计的层高及各层地面做法厚度，管道的坐标、标高、坡度和坡向，管道甩口位置，管道直径，以及支吊架设置的位置等来绘制施工草图。根据施工草图提出该系统的材料计划、机具设备需求计划、劳动力计划，并向施工人员进行技术交底。要使施工人员明白施工任务、工期要求、质量要求、安全防护措施及具体的操作方法。施工前对施工人员进行柔性排水铸铁管安装方面的技术培训，掌握操作要点，经培训并考核合格后方可上岗作业。 施工机具设备包括砂轮机、台钻、电锤、套丝机、电焊机、扳手、线坠、水平尺、钢卷尺等。 排水系统所需主材有A型无承口排水铸铁管、管件，清扫口、检查口、地漏，主材要求管材、管件壁厚均匀，造型规矩，不得有粘砂、毛刺、砂眼、裂纹等缺陷。管材和管件内外表面应涂防腐涂料，涂料必须符合管道工程对内外介质的抗腐蚀要求和防火要求。内壁可采用环氧煤沥青涂料， 厚度不小于120 a m外壁可采用红丹类防腐涂料，厚度不小于60卩m。地上管道外壁采用铁红色，埋地管道外壁采用青灰色。排水系统所需辅料主要有灰口铸铁压兰、螺栓螺母、橡胶密封圈、油麻、水泥、防水油膏、防锈漆、调和漆、银粉漆、型钢、圆钢等。柔性接口的排水铸铁管及其配套管件、连接件必须采用同一产品品牌和型号，且具有统一的配合公差。

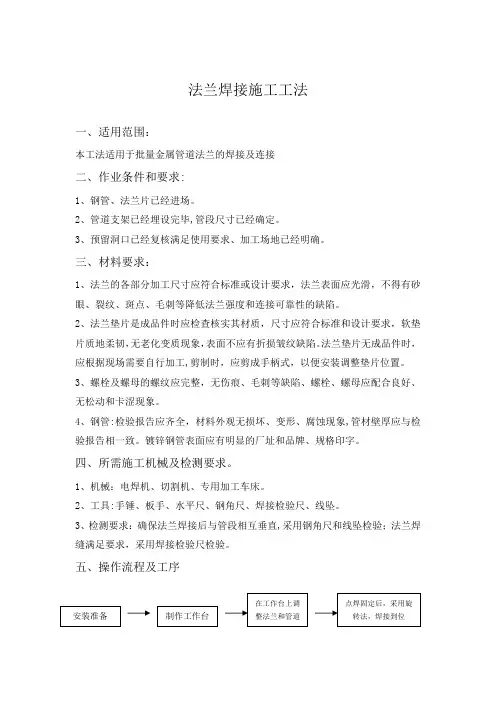

管道法兰连接工艺流程 目录 管道法兰连接工艺流程1）法兰与管子的装配连接 法兰与管子的装配质量不但影响管道连接处的强度和严密度，而且还影响整条管线的倾心度。因而，在向管子上装配法兰，必须符合下列基本要求。 ①法兰中心应与管子的中心同在一条直线上。 ②法兰密封面应与管子中心垂直。 ③管子上法兰盘螺孔的位置应与相配合的设备或管件上法兰螺孔位置对应一致，同一根管子两端的法兰盘的螺孔位置应对应一致。 （1）平焊法兰与管子的装配 平焊法兰与管子装配时，先将法兰套入管端，管口与法兰密封面之间应留有一定距离（一般为管壁厚的1.5倍）。这时可在管两侧的任意一侧进行点焊，再在点焊处对面用法兰弯尺或角尺进行找正，找正后再在弯尺找正处点焊。将管子转动90°角，使

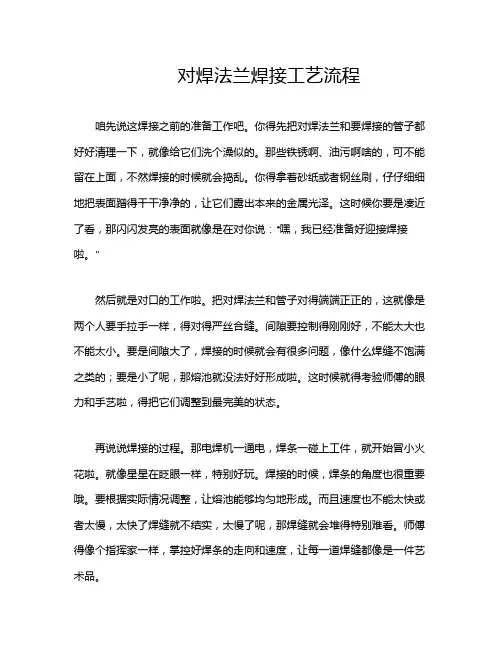

点焊位置放在上下方，这时再用弯尺在管子左右任意一侧找正，即可在左右两侧点焊，PN＜1.6Mpa时只焊外口；PN≥1.6Mpa时可进行内外焊。 （2）对焊法兰与管子的装配 对焊法兰与管子的装配采用对焊，焊接的方法和要求与管子的焊接连接方法相同。 2）法兰垫片 垫片在法兰连接中起密封作用，它与被密封介质接触，直接受到介质物性、温度和压力的影响。 （1）一般来说，在同一管线上用同一压力等级的法兰，则应选用同一类型的垫片，以便互换。 （2）对水管线，一般采用中压石棉橡胶板，由于橡胶的使用寿命较长，对不常拆卸、使用年限较长的宜采用橡胶垫片。 （3）垫片正确选择，在保证垫片不会被压损的前提下，为了降低过大的螺栓紧力，取用小宽度垫片是一个原则。 3）法兰连接 （1）安装前对法兰、螺栓和垫片进行检查和处理。 ①首先应对法兰外形尺寸进行检查，包括外径、内径、坡口、螺栓孔中心距、凸缘高度等，应符合设计要求。 ②法兰密封面应平整光洁，不得有毛刺及径向沟槽。 ③螺纹法兰的螺纹部分应完整、无损伤；凸凹面法兰应能自然嵌合，凸面高度不得低于凹槽的深度。 ④橡胶石棉板、橡胶板、塑料等软管垫片应质地柔韧，无老化变质和分层现象；表面不应有缺损、皱纹等缺陷。材质应与设计选定的相一致。
序言 工艺学是以研究机械加工工艺技术和夹具设计为主技术学科，具有很强的实践性，要求学习过程中应紧密联系生产实践，同时它又具有很强的综合性，本次课程设计的课题是CA6140车床法兰盘加工工艺规程及某一工序专用夹具设计，主要内容如下： 首先，对零件进行分析，主要是零件作用的分析和工艺分析，通过零件分析可以了解零件的基本情况，而工艺分析可以知道零件的加工表面和加工要求。根据零件图提出的加工要求，确定毛坯的制造形式和尺寸的确定。 第二步，进行基面的选择，确定加工过程中的粗基准和精基准。根据选好的基准，制订工艺路线，通常制订两种以上的工艺路线，通过工艺方案的比较与分析，再选择可以使零件的几何形状、尺寸精度及位置精度等技术要求得到合理的保证的一种工序。 第三步，根据已经选定的工序路线，确定每一步的切削用量及基本工时，并选择合适的机床和刀具。对于粗加工，还要校核机床功率。 最后，设计第七道工序—铣距Φ90mm中心线24mm和34mm两侧平面的夹具。先提出设计问题，再选择定位基准，然后开始切削力、夹紧力的计算和定位误差的分析。然后把设计的过程整理为图纸。 通过以上的概述，整个设计基本完成。 课程设计是我们对大学三年的学习的一次深入的综合性的总考核，也是一次理论联系实际的训练，这次设计使我们能综合运用机械制造工艺学中的基本理论，并结合实习中学到的实践知识，独立地分析和解决工艺问题，初步具备了设计一个中等复杂程度零件（CA6140车床法兰盘）的工艺规程的能力和运用夹具设计的基本原理和方法，拟订夹具设计方案，完成夹具结构设计的能力，也是熟悉和运用有关手册、图表等技术资料及编写技术文件等基本技能的一次实践机会。因此，它在我们大学生活中占有重要地位。就我个人而言，我也希望通过这次设计对自己未来将从事的工作进行一次适应性心理，从中锻炼自己分析问题，解决问题的能力，对未来的工作发展打下一个良好的基础。 由于能力所限，设计尚有许多不足之处，恳请各位老师给予指教。
法兰盘加工工艺 1零件的工艺分析 法兰盘是一回转体零件,有一组加工表面,这一组加工表面以Φ60H11为中心 ,包括:一 个Φ062 .0070mm 的端面,一个Φ70K6的端面，尺寸为Φ035.0120-mm 的圆柱面,长度为20mm 的外 圆柱面，以及三个大径为Φ16043.00+mm 小径为Φ10043.00+mm 的螺栓孔 这组加工表面是以Φ60H11为中心,其余加工面都与它有位置关系,可以先加工Φ 062 .00 70mm 的端面,再借助专用夹具以这个端面为定位基准加工另一端面,然后再加工其它加工表面. 2工艺规程设计 2.1确定毛坯 该零件材料为HT200。由于其铸造性能良好，且为中批生产，可选择砂型铸造机器造型。 毛坯的热处理方式 铸件铸造后应安排时效处理，以消除残余的铸造应力，防止在机械加工过程中出现变形情况。 2.2基面的选择 现选取Φ70K6圆柱的端面作为基准。在车床上用带有子口的三爪卡盘夹住工件，消除工件的六个自由度，达到完全定位。 2.3零件表面加工方法的选择 1) Φ062.00 70的左端面及外圆柱面尺寸精度要求不高，表面粗糙度为Ra6.4，要粗车，半精车，。 2) Φ60H7的内圆柱面公差等级为IT7表面粗糙度为Ra1.6μm ，需要粗车，半精车， 精车，磨削。 3) B 面与A 面，其端面尺寸精度不高，表面粗糙度都为Ra6.4um ，需要粗车，半精 车。 4) Φ035.0120-外圆柱面尺寸精度不高， 表面粗糙度按Ra6.4um 取，需要粗车，半精车。
5) Φ70k6mm 的外圆柱面，公差等级为IT6，表面粗糙度为Ra3.2μm ，需要粗车， 半精车，磨削。 6) Φ70k6的端面表面粗糙度为Ra1.6μm ，需要粗车，半精车，精车，磨削 7) Φ30H7的内圆柱面公差等级为IT7,表面粗糙的为Ra=3.2um ，需要粗车，半精 车，精车，磨削 8) Φ16及Φ10的螺栓孔等级为IT9，表面粗糙度为Ra3.2μm ，需粗镗，精镗。 2.4 制定工艺路线 (按CA6140机床转速,取车床主轴转速n=480r/min 。粗车实际切削速度v=110r/min,进给量取f=0.9mm/r;半粗车v=115m/min,f=0.5mm/r;精车v=115m/min,f=0.15mm/r) 工序01 以Φ062.0070外圆柱面定位，使用外圆车刀粗车Φ035.0120-， Φ70K6外圆柱面。选用CA6140卧式车床、床夹具选用三爪卡盘。 工序02 使用切断车刀车出退刀槽长度为2mm 。 工序 03 使用端面车刀精车Φ70K6的端面，使凸台长度为201 .00 +mm 并粗车端面A 以 及倒角，角度为45度。 工序 04 以Φ60H11孔及Φ70k6端面定位精镗Φ16043.00+孔精镗Φ10043.00+孔共加工三 个此规格的螺栓孔，选用X52K 立式铣床及专用夹具。 工序 05 以Φ035.0120-圆柱面定位， 半精车Φ004 .0015.070+-端面及外圆柱面，使用内圆车刀精车Φ60H11内圆柱面以及精车Φ30H7的内圆柱面，加工出宽4mm 直径64mm 的砂轮越程槽，对个棱角进行倒圆角R=2mm 。 工序 6 以Φ035.0120-外圆柱面定位，磨Φ004 .0015.070+-外圆柱面。选用M1420A 磨床。 工序 7 以Φ062.0070外圆柱面定位，磨Φ035.0120-外圆柱面以及Φ70k6外圆柱面，其 中要求Φ70K6外圆柱面的粗糙度为Ra3.2um ，选用M1420A 磨床 工序8 以Φ062.0070的端面及Φ035.0120-的外圆柱面定位精磨Φ70k6的端面。 工序9 以Φ70k6的端面及Φ035.0120-的外圆柱面定位精磨Φ60H7与Φ30H7的内圆柱 面，使Φ60H7内圆柱面的粗糙度达到Ra1.6um ，Φ30H7内圆柱面的粗糙度达到 Ra3.2um 。选用M1420A 磨床 2.5尺寸及加工余量
锻造法兰的生产工艺流程： 锻造工艺过程一般由以下工序组成，即选取优质钢坯下料、加热、成形、锻后冷却。锻造的工艺方法有自由锻、模锻和胎膜锻。生产时，按锻件质量的大小，生产批量的多少选择不同的锻造方法。 自由锻生产率低，加工余量大，但工具简单，通用性大，故被广泛用于锻造形状较简单的单件、小批生产的锻件。自由锻设备有空气锤、蒸汽-空气锤和水压机等，分别适合小、中和大型锻件的生产。模锻生产率高，操作简单，容易实现机械化和自动化。模锻件尺寸精度高，机械加工余量小，锻件的纤维组织分布更为合理，可进一步提高零件的使用寿命。（本文转自：三环法兰网https://www.doczj.com/doc/667250449.html,） 一、自由锻的基本工序：自由锻造时，锻件的形状是通过一些基本变形工序将坯料逐步锻成的。自由锻造的基本工序有镦粗、拔长、冲孔、弯曲和切断等。 1.镦粗镦粗是对原坯料沿轴向锻打，使其高度减低、横截面增大的操作过程。这种工序常用于锻造齿轮坯和其他圆盘形类锻件。镦粗分为全部镦粗和局部锻粗两种。 2.拔长拔长是使坯料的长度增加，截面减小的锻造工序，通常用来生产轴类件毛坯，如车床主轴、连杆等。 3.冲孔用冲子在坯料上冲出通孔或不通孔的锻造工序。 4.弯曲使坯料弯曲成一定角度或形状的锻造工序。 5.扭转使坯料的一部分相对另一部分旋转一定角度的锻造工序。 6.切割分割坯料或切除料头的锻造工序。 二、模锻模锻全称为模型锻造，将加热后的坯料放置在固定于模锻设备上的锻模内锻造成形的。 1.模锻的基本工序模锻工艺过程：下料、加热、预锻、终锻、冲连皮、切边、调质、喷丸。常用工艺有镦粗、拔长，折弯、冲孔、成型。 2.常用模锻设备常用模锻设备有模锻锤、热模锻压力机、平锻机和摩擦压力机等。 通俗地讲，锻造法兰质量更好，一般是通过模锻生产，晶体组织细密，强度高，当然价格也贵一些。法兰锻件网https://www.doczj.com/doc/667250449.html,
