水准仪常见故障的修理
水准仪常见故障的修理
一、仪器外观的故障修理
仪器的外表是否有灰尘、锈蚀，光学零件表面有油迹、霉点等缺陷。仪器各运动机构转动不灵活、有松动、卡滞和影响操作的现象。若有上述缺陷，可通过清洗、防护、上油、调整、更换零件等方法处理。基座的3个脚螺旋如有松紧不适、晃动或卡死等现象，应调节底座联结螺钉，用校正针拨动松紧调节螺钉，直至手旋转脚螺旋感觉松紧合适即可。
二、照准机构的故障修理
1.目镜
目镜的视度环紧滞是由于视度环螺纹中沾染灰尘油污；松晃是由于视度环螺纹缺油或用油不当；视度环零位不对或工作范围不能保证±5视度是因为视度环与目镜座位置未装调好或目镜座多头螺纹未装好。若有上述原因需卸下目镜清洗、上油重新装调直至感觉旋转目镜时松紧合适，且保证工作范围。
2.分划板
(1)十字丝影像不清晰或看不见。原因一，目镜与分划板是否安装好有无松脱，如发现上述情况应重新装调；原因二，光学零件不洁、起雾、生霉，此时先应判清目镜或分划板的不洁镜面，予以擦拭洁净，重装。在重装时应注意光学零件的正反面和前后排列顺序，如安装错误也会造成十字丝不清晰或看不见的现象。 (2)十字丝横丝与竖轴不垂直。整平仪器，将JSJ经纬仪水准仪综合检验仪(以下简称JSJ)仪器自平准线光管的调焦手轮调到无穷远位置，望远镜对准JSJ主光管十字丝交点，然后转动水平微动手轮，使主光管十字丝交点沿望远镜视场横丝一端移至另一端，松开分划板的固定螺丝，转动偏差的3/4即可。反复几次，直至该点在横丝上的轨迹与横丝重合为止，然后锁紧分划板的固定螺丝。注意若该点从中心向一边移动时，应转动偏差量的100%进行校正。
3.物镜调焦螺旋
调焦时有杂声、滑齿声、松紧不适或失效，且调焦运行误差大，是由于调焦螺旋的固定螺钉松动，或调焦螺旋的齿轮与齿条啮合不好。此时应旋紧调焦螺旋，调节齿轮、齿条使啮合舒适无声。
4.望远镜
物像不清晰。原因一，物镜组光学零件不共轴，物镜镜片组相互位置不正确或装错，此时应调整物镜组的位置，直至物像清晰且物镜镜片组之间无松动现象；原因二，物镜、调焦镜、分划板或目镜上有油污起雾、生霉或脱胶，应先判断不洁处再进行清洗，脱胶的应重新胶合。
三、旋转机构
1.水平制动螺旋
水平制动螺旋失效。原因一，制动螺旋顶杆不够长或滑块丢失，应加长顶杆或配上滑块；原因二，制动扳手未装调好，应松开制动扳手螺钉，旋紧制动杆。固紧制动扳手螺钉。
2.水平微动螺旋
水平微动螺旋松紧不适(过紧或晃动)是由于微动螺旋松紧调节螺钉未调好，应用校正针调节到松紧适宜。
水平微动螺旋失效。原因一，微动螺旋手轮与微动螺杆未固联好，根据固联结构(销钉或螺钉)予以固联好；原因二，微动螺旋的弹性螺母未固定好而随着螺杆转动，旋出紧固螺钉把弹性螺母固定好；原因三，微动弹簧失效，调换粗细弹力相当的弹簧。
3.微倾螺旋
微倾螺旋旋至尽头仍不能使水准气泡居中。原因一，微倾螺旋未装调正确，需重新装调；原因二，仪器整平所依据的圆水准器未校好，予以校正好；原因三，长水准器未装调好，当微倾螺旋安置在工作范围中央位置时水准器的四个校正螺钉应在对称适中位置、水准器方头或球头螺钉应放正而无松动、水准器应为石膏封住无松动。
四、安平机构
1.脚螺旋失效导致不起升降作用，是由于外套管上用来管制弹性螺母转动的凸块折断，焊一凸块或外套管上装一紧固螺钉把弹性螺母固定住。
2.气泡移动时产生停滞、跳动或不稳定，是由于水准器的校正螺钉松动或滑丝，应修配校正螺钉或螺母并调整好。或是由于封水准器的石膏松脱，应取下水准器重新浇灌石膏。
五、
i角误差
视准轴与长水准轴的立面投影不平行，俗称i角误差。JSJ主光管为一自平准线系统，能自动给出σ<0.5″的准水平线，检定i角极为方便。
JSJ主光管输出准水平线，只要将望远镜对准JSJ主光管∞目标，整平气泡，转动JSJi角测微器使横丝重合，可直接读出i角大小。调整i角大小时，将i角测微器转到读数为0的位置，调整分划板的十字丝与光管中目标的横丝重合。若JSJ主光管输出的准水平线存在摆差，当检定高精度水准仪i角时(如S0.5级，S1级)，可通过主机自校功能的摆Ⅰ、摆Ⅱ读数来求出i角大小:先将摆镜放置摆Ⅰ位置，转动i角测微器使横丝重合，可读出i1大小，再将摆镜放置摆Ⅱ位置，转动i角测微器使横丝重合，此时可读出i2大小，则i角读数i=(i1+i2)/2，摆Ⅰ的读数I1=i1-i，摆Ⅱ的读数I2=i2-i。调整i角大小时，将摆镜放置摆Ⅰ位置，转动i角测微器到读数I1，调整水准仪分划板的十字丝与光管中目标的横丝重合。再将摆镜放置摆Ⅱ位置，转动i角测微器到读数I2，分划板的十字丝与光管中目标的横丝也应重合。若不重合反复调整几次，直至重合为止。摆差较大时可以调
整。
水准仪是精密的光学仪器，检定人员在修理仪器时，也应根据仪器故障部位，除必须拆卸的部位外，应尽量避免拆卸不必要的零部件。已经修复好的仪器必须予以认真的检定，使各项检测项目都满足《水准仪》检定规程中的技术要求，方可认为仪器合格并出合格检定证书。
本日志相关的主题：
第二章 水准仪及水准测量 测定地面点高程的工作，称为高程测量(height measurement)。高程测量按所使用的仪器和施测方法的不同，可以分为水准测量(leveling)、三角高程测量(trigonometric leveling)、GPS 高程测量(GPS leveling)和气压高程测量(air pressure leveling)。水准测量是目前精度较高的一种高程测量方法。 第一节 水准测量原理与方法 一、水准测量原理 利用水准仪(level)提供的水平视线(horizontal sight)，读取竖立于两个点上的水准尺(leveling staff)上的读数，来测定点间的高差，再根据已知点高程计算待定点高程。 在A 、B 两点上各立一根尺子（水准尺），在A 、B 之间安置一架可以得到水平袖线的仪器（水准仪），由水平视线在尺子上读数，分别为a 、b ，则两点的高差hAB=a-b 。这其中的关键是水准仪能够给出水平视线。 a ——后视读数； b ——前视读数 注意： 1．高差hAB 本身可正可负，当a 大于b 时hAB 为正，此时B 点高于A 点；当a 小于b 时hAB 为负，即B 点低于A 点。 2．高差hAB 的书写其下标的次序是固定的，不能随意变换，hAB 表示从A 到B 的高差；hBA 则表示从B 到A 的高差。 二、水准测量方法 转点：如果A 、B 两点相距较远或高差太大，可在A 、B 两点之间增设若干传递高程的临时水准点，称其为转折点（Turning Point ） 转点：临时立尺点，作为传递高程的过渡点。（一般转点上均需使用尺垫） 测站：每安置一次仪器，称为一个测站 b a h h b a h b a h b a h AB n n n ∑-∑=∑=-=-=-= 2 22111
水准仪的检验和校正 在水准测量前应对水准仪进行检验校正，水准仪校正共分三步。1、圆水准器轴平行于仪器竖轴的校正方法首先使望远镜平行于一对脚螺旋，转动脚螺旋使圆气泡居中，再将望远镜旋转180度。如气泡偏离则要校正，此时气泡所在位置的校正螺丝偏高（气泡下共有三个校正螺丝），首先降低该校正螺丝，同时升高其它二个校正螺丝，使气泡退回偏离中心一半的位置，然后利用脚螺旋将气泡居中，此步骤应反复检验和校正，直至仪器转在任何方向，气泡始终居中为止。2、十字丝横丝垂直于竖轴的校正方法整平仪器，用望远镜横丝的一端，对准某一标志点A，拧紧制动螺旋，转动微动螺旋，使望远镜左右移动，检查A点是否在横丝上移动，若不在则需校正。打开十字丝分划板的护盖，松开十字丝分划板座上四个固定螺丝，轻轻地转动分划板座，使横丝水平，直至转动微动螺旋至A点始终在横丝上移动为止，然后拧紧固定螺丝，旋上十字丝分划板护盖。3、水准管轴平行于视准轴的校正方法在开阔的空地上（至少50米），固定二把水平尺A、B，将水平仪安置于二尺中间等距离处。整平仪器并旋转微倾螺旋使符合气泡居中，分别读取a1、b2点上水准尺的读数，求得高差。然后将仪器安置于B点附近（3米左右），整平仪器并使符合气泡居中后，分别读取a1、b2两尺读数，求得第二次高差，若二次高差不相等，则必须进行校正。此时转动微倾螺旋，使十字丝的横线切于A点水准尺上的A′2读数\[（A′2= a2+Δh），Δh=（a1-b1）+（b2-a2）\]处，然后松开水准器的上、下校正螺丝，至气泡符合居中为止。为了检查校正是否合格，必须在B点附近重新安置仪器，读取高差，如和第一次测得的高差相差3毫米以内，则说明已校正好。如不行再重新校正。校正时不能用力过猛，以免损坏校正螺丝。校针应用水平仪专用校针。校正好后，上下校正螺丝对水准管的支柱必须处于顶紧状态，以免水准管松动。
《土木工程测量》课程实验报告 实验编号： 1 实验内容：水准仪的认识与使用 年级专业：____________________________组别：No._________________________组长：___________ 学号：______________组员：___________ 学号：______________ ___________ ______________ ___________ ______________ ___________ ______________ ___________ ______________ 报告日期：________年_________月________日
《土木工程测量》实验任务书 实验一：水准仪的认识与使用 一、目的与要求 1.认识水准仪的基本结构，了解其主要部件的名称及作用； 2.练习水准仪的安置、瞄准与读数； 3.练习用水准仪读水准尺的方法及计算两点间高差的方法； 4.考虑到仪器数量和实验情况，一般安排一组/4人，观测、记录计算、立尺工 作可轮换操作。 二、计划与仪器准备 1.实验学时：2学时 2.主要设备：水准仪1台 三角架1副 水准尺（塔尺）2把 尺垫2块（如有必要的话） 记录板1块 太阳伞1把 三、实验步骤 1.安置仪器： 安置仪器于两测点之间。将三脚架平稳张开，使其高度适当，三角承台 大致水平。然后开箱取出仪器，将其与脚架连接螺旋牢固连接； 2.认识仪器各部件，并了解其功能和使用方法： 准星和照门；目镜调焦螺旋；物镜调焦螺旋；水平微动螺旋；脚螺旋； 圆水准器等等； 3.粗略整平： 先用双手同时向内（或向外）旋转同一对脚螺旋，使圆水准器泡移动到 中间，再转动另一只脚螺旋使气泡居中。若一次不能居中，可反复进行。 旋转螺旋时应注意气泡移动的方向与左手大拇指或右手食指运动方向一 致； 4.瞄准： 转动目镜调焦螺旋，使十字丝分划清晰；转动仪器，用准星和照门瞄准 水准尺旋；转动微动螺旋，使水准尺位于视场中央；转动物镜调焦螺旋，
水准仪测量高程的方法和步骤 内容：理解水准测量的基本原理；掌握DS3 型微倾式水准仪、自动安平水准仪的构造特点、水准尺和尺垫；掌握水准仪的使用及检校方法；掌握水准测量的外业实施（观测、记录和检核）及内业数据处理（高差闭合差的调整）方法；了解水准测量的注意事项、精密水准仪和电子水准仪的构造及操作方法。 重点：水准测量原理；水准测量的外业实施及内业数据处理。 难点：水准仪的检验与校正。 §2.1 高程测量（Height Measurement ）的概念 测量地面上各点高程的工作, 称为高程测量。高程测量根据所使用的仪器和施测方法的不同，分为： （1）水准测量(leveling) （2）三角高程测量(trigonometric leveling) （3）气压高程测量(air pressure leveling) （4）GPS 测量(GPS leveling) §2.2 水准测量原理 一、基本原理 水准测量的原理是利用水准仪提供的“水平视线”，测量两点间高差，从而由已知点高程推算出未知点高程。
a ——后视读数A ——后视点 b ——前视读数B ——前视点 1、A、B两点间高差： 2、测得两点间高差后，若已知A 点高程，则可得B点的高程：。 3、视线高程： 4、转点TP(turning point) 的概念：当地面上两点的距离较远，或两点的高差太大，放置一次仪器不能测定其高差时，就需增设若干个临时传递高程的立尺点，称为转点。 二、连续水准测量
如图所示，在实际水准测量中，A 、B 两点间高差较大或相距较远，安置一次水准仪不能测定两点之间的高差。此时有必要沿A 、B 的水准路线增设若干个必要的临时立尺点，即转点（用作传递高程）。根据水准测量的原理依次连续地在两个立尺中间安置水准仪来测定相邻各点间高差，求和得到A 、B 两点间的高差值，有： h 1 = a 1 －b 1 h 2 = a 2 －b 2 …… 则：h AB = h 1 + h 2 +…… + h n = Σ h = Σ a －Σ b 结论：A 、B 两点间的高差等于后视读数之和减去前视读数之和。 § 2.3 水准仪和水准尺 一、水准仪(level) 如图所示，由望远镜、水准器和基座三部分组成。
Q1:搜索不到蓝牙或蓝牙连接不上如何处理 A1:中纬GPS的蓝牙如果在设备不调换的情况下会自动连接，即如果基准站流动站不兑换的话，设置过程中是无需搜索蓝牙的，如果此时搜索，可能会出现搜索不到蓝牙或者蓝牙连接不上，这是因为手簿已经记录了设备的蓝牙ID并在尝试主动连接，设备的蓝牙被占用所以搜索不到。在流动站配置下进入了程序中的基站设置也有可能出现蓝牙混乱情况。 遇到这样的问题，一般重新操作一遍即可解决，如果还解决不了，可进行下面的删除蓝牙配对的操作，此操作针对任何蓝牙异常的现象都能解决。具体操作如下： 在软件主菜单状态下按SHIFT键，按F6退出软件回到WINCE桌面，双击My Device，双击Control Panel进入控制面板，双击Bluetooth Device Properties，双击右边方框内设备名称选择Delete，重复操作直到右边框清空，点击OK退出。运行ZGP800软件，重新搜索即可，注意，蓝牙密码默认为0000，首次蓝牙连接稍慢，请耐心操作。 Q2:如何判断电池是否充满电 A2:充电器共有三个指示灯，左边为电源指示，点亮即为接通电源，中间和右边的指示灯为充电状态指示灯。对于电量耗尽的电池，完整的电池充电共分为三个阶段：第一阶段，左边、中间灯常亮，表示电池电量低，正在充电；第二阶段，三个灯都常亮，表示电池电量基本充满，仍然在继续充电；第三阶段，左右灯都常亮，中间灯闪烁，表示电池电量已经完全充满。 Q3:如何设置基准站发射电台的发射频率 A3:将配置中的仪器配置-端口配置菜单下的通讯方式选为“蓝牙（无ID）”（版本；版本选择“电台”）。进入程序-基站设置，设置过程中会提示选择电台频点，输入需要调整的电台频点，回车，继续，即可将基准站设置成所需的电台发射频率。 Q4:如何调整流动站蓝牙接收电台频率 A4:正常操作连接上蓝牙电台后，进入配置-端口配置菜单下，按F5扫描进入扫描基站界面，按F2“通道-1”或F3“通道+1”直到切换到所需通道数即可。 Q5:如何初始化接收机 A5:用数据线或者蓝牙连上接收机（推荐使用数据线，蓝牙也可以），进入配置-仪器配置-卫星配置界面，按SHIFT键，再按F4“初始”即可实现接收机的初始化。注意接收机初始化以后内存中的星历文件会清空，所以需要几分钟收星时间。 Q6:用SATEL 10W电台时如何接线才能保证工作距离 A6:在连接电台时，电台连接线应选择与给电台供电的串口电缆成对角线的接口连接发射天线。 Q7:RTK测量数据有哪些导出方法 A7:两种方法，一是用手簿内的导出数据格式文件，在手簿上直接导出，导出的数据文件在CF的DATE文件夹下。第二种方法是用LGO软件导出，数据存放于CF卡的DBX文件夹下。 Q8:如何查看固件版本及软件版本 A8:在主菜单下，按USER键，按F3“状态”，F6“换页”，在“固件”页面显示系统固件的版本号及信息，在“应用程序”页面显示软件版本号。 Q9:手簿软件有英文版本吗如何进行中英文切换
数字水准仪校验规程 1.0目的 规范数字水准仪校验的操作，确保数字水准仪的测量精度处于受控状态，检验结果真实、可靠。 2.0范围 本规程适用于新制造、使用中和修理后的各种型号的数字水准仪的内部校验。数字水准仪是借助仪器的水平视准线作为基准，通过CCD成像技术、使用条码尺进行高差测量的电子仪器。它广泛应用于大地水准测量、地震形变测量、各种工程水准测量与大型精密机械安装等工作中，数字水准仪是未来主要的精密水准测量仪器。 3.0检定项目 各级水准仪检定器具列于表1。
注：检定类别中“+”为必检项目。“-”为可检可不检，由送检单位需要确定。 4.0环境条件 室内检定项目，一般在常温下进行。 数字水准仪磁误差检定条件见表2。 5.0技术要求和检定方法 5.1 外观检视及开机检查 5.1.1 技术要求 5.1.1.1 仪器上应标明厂名（厂标）、仪器型号及出厂编号。 5.1.1.2 仪器外表无脱漆、锈蚀和伤痕，仪器密封性能良好，光学零件表面清
洁，不得有脱胶、脱漆、油迹、霉点等缺陷。 5.1.1.3 望远镜视场亮度应均匀，分划板成像清晰，刻线应平直无结节、断线等现象。 5.1.1.4 仪器各运动机构转动灵活，不得有松动、卡滞和影响操作的现象。5.1.1.5 调节望远镜目镜时，视场内十字丝交点无晃动现象。 5.1.1.6 自动安平水准仪的补偿机构应能正常的工作。 使用中和修理后的仪器，允许有不影响仪器准确度的上述缺陷。 5.1.2 检定方法 将仪器安置在检验台上，整平。对上述所列各款逐项进行目视与手感检验。5.2望远镜物镜的光学分辨力。 5.2.1技术要求 参照JJG425-2003 水准仪检定规程的相关内容和企业标准检定结果应不大于1”。 5.2.2检定方法 参照JJG425-2003 水准仪检定规程的相关内容执行。 5.3竖轴整置误差 5.3.1技术要求 竖轴整置误差,水准仪圆水准器不大于标称角值的四分之一。 5.3.2检定方法 将仪器固定在检定台上，使望远镜视轴方向与任意两个脚螺旋位置平行，调整脚螺旋使仪器水准气泡居中，将望远镜旋转180度，若气泡偏离，则进行调整。观察仪器的水准气泡是否居中，仪器旋转任一位置时该水准器的最大偏移量为
水准仪i角检验和校正方法 什么是水准仪的i角 水准仪的视准轴在垂直方向与水准轴的夹角。水准仪产生i角变化的原因： 是仪器本身的结构与外业工作条件的变化而致 仪器中的十字丝 是固定在上下的V形槽中 下面的V形槽由弹簧支撑着 上面是一个 压紧调节螺丝。由于因内部与外界环境条件的变化 如温度、湿度、 震动的变化它会产生i角微小的变化 或者 由于其它内应力的变化 而产生不同程度的变化也是不足为奇的。 在用户说明书中已明确 水准仪的i角可由用户自行调整。请参 照水准仪说明书自行调整。 现在 再扼要地介绍水准仪i角的测定办法 如图所示 将水准仪置平在二支水准标尺的中间 仪器距标尺约30米或40 米 前后大约等距离 读取标尺上的读数得到二点的高差值。搬迁仪 器至二支标尺的一内侧或外侧均可 此时 仪器至标尺的距离分别为 近距离的标尺只是几米 而远距离的标尺已是几十米。同样 测量这 二点的高差值 如果二次测得的高差相等 说明仪器i角为零。高差 不等就说明仪器存在着i角的误差。 如： 仪器在中间 读取A尺的读数a1 0962 B尺的读数b1 1062仪 器在一侧 读取A尺的读数a2 0835 B尺的读数b2 0933 h1 1062 0962 0100 h2 0933 0835 0098 h 0098 0100 2 mm 按小角公式计算i角 i Δ·ρ s = 2 mm ×206265”/ 60000mm = 41 / 6 ”= 7” i角的测定也可以按照将水准仪可以放置在二支水准标尺二外侧的方 法测定仪器的i角。道理是一样的 正确的a4值是 a4 = a1’- a2’+ a3’ 水准仪i角的允许误差 水准仪i角允许误差的概念应该说有三方面的涵义 也是三种情况下 的不同要求
水准仪常见故障的修理 水准仪常见故障的修理 一、仪器外观的故障修理 仪器的外表是否有灰尘、锈蚀，光学零件表面有油迹、霉点等缺陷。仪器各运动机构转动不灵活、有松动、卡滞和影响操作的现象。若有上述缺陷，可通过清洗、防护、上油、调整、更换零件等方法处理。基座的3个脚螺旋如有松紧不适、晃动或卡死等现象，应调节底座联结螺钉，用校正针拨动松紧调节螺钉，直至手旋转脚螺旋感觉松紧合适即可。 二、照准机构的故障修理 1.目镜 目镜的视度环紧滞是由于视度环螺纹中沾染灰尘油污；松晃是由于视度环螺纹缺油或用油不当；视度环零位不对或工作范围不能保证±5视度是因为视度环与目镜座位置未装调好或目镜座多头螺纹未装好。若有上述原因需卸下目镜清洗、上油重新装调直至感觉旋转目镜时松紧合适，且保证工作范围。 2.分划板 (1)十字丝影像不清晰或看不见。原因一，目镜与分划板是否安装好有无松脱，如发现上述情况应重新装调；原因二，光学零件不洁、起雾、生霉，此时先应判清目镜或分划板的不洁镜面，予以擦拭洁净，重装。在重装时应注意光学零件的正反面和前后排列顺序，如安装错误也会造成十字丝不清晰或看不见的现象。 (2)十字丝横丝与竖轴不垂直。整平仪器，将JSJ经纬仪水准仪综合检验仪(以下简称JSJ)仪器自平准线光管的调焦手轮调到无穷远位置，望远镜对准JSJ主光管十字丝交点，然后转动水平微动手轮，使主光管十字丝交点沿望远镜视场横丝一端移至另一端，松开分划板的固定螺丝，转动偏差的3/4即可。反复几次，直至该点在横丝上的轨迹与横丝重合为止，然后锁紧分划板的固定螺丝。注意若该点从中心向一边移动时，应转动偏差量的100%进行校正。 3.物镜调焦螺旋 调焦时有杂声、滑齿声、松紧不适或失效，且调焦运行误差大，是由于调焦螺旋的固定螺钉松动，或调焦螺旋的齿轮与齿条啮合不好。此时应旋紧调焦螺旋，调节齿轮、齿条使啮合舒适无声。 4.望远镜 物像不清晰。原因一，物镜组光学零件不共轴，物镜镜片组相互位置不正确或装错，此时应调整物镜组的位置，直至物像清晰且物镜镜片组之间无松动现象；原因二，物镜、调焦镜、分划板或目镜上有油污起雾、生霉或脱胶，应先判断不洁处再进行清洗，脱胶的应重新胶合。 三、旋转机构
《测量仪器维修》学习心得 ——测绘08-1班周* 30802081** 通过两周的理论课程学习与实验操作，我们了解了检修仪器的准备工作、普通水准仪的检修、北光DJ6-1型光学经纬仪的检修、测量仪器常见故障及排除方法、仪器的常用检校等关于测量仪器维修方面的知识。此次学习我们分为4次理论课程与2次实验课程。 第一次理论课老师给我们讲解了我国测量仪器的发展史、测量仪器维修必备的3个实验室与检修仪器前的准备工作。这使我对我国的测量仪器的发展有了一个比较全面的了解。学习中，我了解到测量仪器的结构比较精密，需要我们平时注意爱护，并且要做好经常性的保养工作；在仪器出现故障时应该及时维修，防止仪器带病工作。另外，对于检修仪器的准备工作，老师着重给我们介绍了仪器的检视方法、检视后应做好记录及检修仪器常用的工具与材料。作为一个专业的测绘工程学生，我们除了要熟练掌握仪器的操作方法外，还应该了解一些测量仪器的基本检修方法，以便在遇到仪器故障时能够及时解决。 第二次理论课程老师给我们演示了水准仪的拆卸与组装。在演示的过程中老师给我们介绍了水准仪各个部件的作用以及它会经常出现的故障与相应的解决方法。 第二次理论课程结束后，我们开始了第一次实验课——水准仪的拆卸与安装。虽然理论课程的内容掌握得不错，但与实践相结合却有一定的难度，操作过程中出现了不少问题。比如在拆卸微动螺旋时，
由于一见有螺丝就拆卸并且不注意各个螺丝的作用，最后在安装时无法还原或者复原后无法使用。这让我意识到仅仅掌握理论知识还不够，要达到庖丁“目无全牛”的境界，需要不断地练习与记忆，才能熟练掌握仪器拆卸和安装。另外，在拆卸仪器时并不是每一颗螺丝都可以拧开，有一些是打了胶水的，这些是不能动的；有些螺丝仅仅为了固定一个简单的构件，拆卸这些螺丝并没有实际作用。 第三、四次理论课程，老师给我们演示了北光DJ6-1型光学经纬仪的拆卸与安装、仪器内部光路分析与仪器的常用检校。在随后的第二次实验课上，我们学习拆卸与安装北光DJ6-1型光学经纬仪。在实验的过程中我们经常遇见这样的问题：1、有些部件虽然很容易拆下来，但是由于我们不熟悉仪器的构造与拆卸步骤导致我们重新安装时容易安装错误；2、对于一些部件的拆卸不知从何下手；3、拆卸时不注意各个构件的作用，特别是那些微小部件的作用以致安装不正确； 4、拆卸仪器部件的先后顺序不正确。在老师的悉心指导下，我慢慢地把这些问题解决了。 通过此次实验让我明白：当拿到一台待检修的测量仪器时，首先应该熟悉仪器的内部构造，了解各部件的具体作用；其次要熟悉仪器的拆卸和安装步骤。在拆卸时，要注意螺丝刀的型号是否与螺丝相匹配，避免损坏螺丝。 本门课程的课时虽然不多，但是通过这两周的学习使我受益匪浅。在学习本门课程之前，我除了掌握使用测量仪器的方法外，对仪器的维护与检修知之甚少，在平时的测量工作中也很少注意仪器的防
水准仪i角检验方法 在平坦的地面上选定相距60～100米的A,B两点,立水准尺。先将水准仪安置于A,B的中点C,精平仪器后分别读取A,B点上水准尺的读数a1,b1;改变水准仪高度(10cm以上)再重读两尺读数a1′,b1′。前后两次分别计算高差，高差之差如果不大于5mm，则取其平均数，作为A，B两点间不受i角影响的正确高差：h1=1/2〔(a1-b1)+(a1′-b1′)〕 将水准仪搬到与B点相距2m处，精平仪器后分别读取A，B两点水准尺读数a2,b2，又测得高差h2=a2-b2.如果h1=h2则说明水准管轴平行于视准轴，否则，A尺上应有读数a2′及水准管轴与视准轴的交角（视线的倾角） i角a′2=h1+b2i=ρ″∣a2-a2′∣/DABρ=206264.806″≈206265″ DAB为A，B间距离 对于DS3级水准仪，当i角＞20″时，需要进行水准管轴平行于视准轴的校正。圆心角的弧度为该角所对弧长与半径之比。把弧长b等于半径R的圆弧所对圆心角称为一ρ个弧度。以ρ表示，因此，整个圆周为２兀弧度。弧度与角度的关系为2兀＝360°，ρ=180°/兀 一个弧度所相当的度分秒制角值为ρ°=180°/兀=57.2957795°≈57.3° ρ′=60*180°兀=3437.74677′≈3438′ ρ″=3600*180°/兀=206264.806″≈206265″ 水准仪i角检验报告 i角的归零程度在很大程度上影响着水准仪观测值的精确度，因此，在水准仪各项指标的检验中，i角的检验是一个重头戏。110502小组成员深知i角的重要性，对i角作了细致的检验，下面本组就在本次i角检验过程中使用的方法、观测到的数据、检验的结果和结论说一下我们自己的看法和认识。
普通水准测量实施 一、水准点和水准路线 水准点是测区的高程控制点，一般缩写为“BM”，用“ ”符号表示。 水准路线依据工程的性质和测区的情况，可布设成以下几种形式： 1.闭合水准路线。 如图2-13a)所示，是从一已知水准点BM A出发，经过测量各测段的高差，求得沿线其它各点高程，最后又闭合到BM A的环形路线。 2.附合水准路线。 如图2-13b)所示，是从一已知水准点BM A出发，经过测量各测段的高差，求得沿线其它各点高程，最后附合到另一已知水准点BM B的路线。 3.支水准路线。 如图2-13c)所示；是从一已知水准点BM1出发，沿线往测其它各点高程到终点2，又从2点返测到BM1，其路线既不闭合又不附合，但必须是往返施测的路线。 图2-13 水准路线图 二、施测方法 普通水准测量通常用经检校后的DS3型水准仪施测。水准尺采用塔尺或单面只，测量时水准仪应置于两水准尺中间，使前、后视的距离尽可能相等。具体施测方法如下： (1)如图2-14，置水准仪于距已知后视高程点A一定距离的Ⅰ处，并选择好前视转点ZD1，将水准尺置于A点和ZD1点上。 (2)将水准仪粗平后，先瞄准后视尺，消除视差。精平后读取后视读数值a1，并记入五等水准测量记录表中，见表2-3。 (3)平转望远镜照准前视尺，精平后，读取前视读数值b1，并记入五等水准测量记录表中。至此便完成了普通水准测量一个测站的观测任务。 (4)将仪器搬迁到第Ⅱ站，把第Ⅰ站的后视尺移到第Ⅱ站的转点ZD2上，把原第Ⅰ站前视变成第Ⅱ站的后视。 (5)按(2)、(3)步骤测出第Ⅱ站的后、前视读数值a2、b2，并记入五等水准测量记录表中。 (6)重复上述步骤测至终点B为止。 Ｂ点高程的计算是先计算出各站高差： h i = a i - b i (i=1,2,3……n)(2-6) 再用Ａ点的已知高程推算各转点的高程，最后求得Ｂ点的高程。 即：h1=a1-b1H ZD1=H A+h1 h2=a2-b2H ZD2=H ZD1+h2

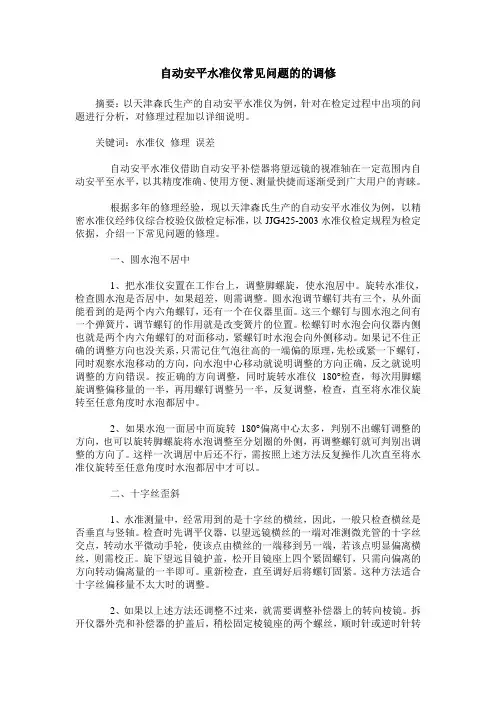

自动安平水准仪常见问题的的调修 摘要：以天津森氏生产的自动安平水准仪为例，针对在检定过程中出项的问题进行分析，对修理过程加以详细说明。 关键词：水准仪修理误差 自动安平水准仪借助自动安平补偿器将望远镜的视准轴在一定范围内自动安平至水平，以其精度准确、使用方便、测量快捷而逐渐受到广大用户的青睐。 根据多年的修理经验，现以天津森氏生产的自动安平水准仪为例，以精密水准仪经纬仪综合校验仪做检定标准，以JJG425-2003水准仪检定规程为检定依据，介绍一下常见问题的修理。 一、圆水泡不居中 1、把水准仪安置在工作台上，调整脚螺旋，使水泡居中。旋转水准仪，检查圆水泡是否居中，如果超差，则需调整。圆水泡调节螺钉共有三个，从外面能看到的是两个内六角螺钉，还有一个在仪器里面。这三个螺钉与圆水泡之间有一个弹簧片，调节螺钉的作用就是改变簧片的位置。松螺钉时水泡会向仪器内侧也就是两个内六角螺钉的对面移动，紧螺钉时水泡会向外侧移动。如果记不住正确的调整方向也没关系，只需记住气泡往高的一端偏的原理，先松或紧一下螺钉，同时观察水泡移动的方向，向水泡中心移动就说明调整的方向正确，反之就说明调整的方向错误。按正确的方向调整，同时旋转水准仪180°检查，每次用脚螺旋调整偏移量的一半，再用螺钉调整另一半，反复调整，检查，直至将水准仪旋转至任意角度时水泡都居中。 2、如果水泡一面居中而旋转180°偏离中心太多，判别不出螺钉调整的方向，也可以旋转脚螺旋将水泡调整至分划圈的外侧，再调整螺钉就可判别出调整的方向了。这样一次调居中后还不行，需按照上述方法反复操作几次直至将水准仪旋转至任意角度时水泡都居中才可以。 二、十字丝歪斜 1、水准测量中，经常用到的是十字丝的横丝，因此，一般只检查横丝是否垂直与竖轴。检查时先调平仪器，以望远镜横丝的一端对准测微光管的十字丝交点，转动水平微动手轮，使该点由横丝的一端移到另一端，若该点明显偏离横丝，则需校正。旋下望远目镜护盖，松开目镜座上四个紧固螺钉，只需向偏离的方向转动偏离量的一半即可。重新检查，直至调好后将螺钉固紧。这种方法适合十字丝偏移量不太大时的调整。 2、如果以上述方法还调整不过来，就需要调整补偿器上的转向棱镜。拆开仪器外壳和补偿器的护盖后，稍松固定棱镜座的两个螺丝，顺时针或逆时针转
